ПЗ 13, 14

1. Основы проектирования железных дорог Практические занятия № 13

ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО
ПРОФИЛЯ ТРАССЫ. КОРРЕКТИРОВКА
ПОЛОЖЕНИЯ ПРОЕКТНОЙ ЛИНИИ
1. Анализ и корректировка положения проектной линии.

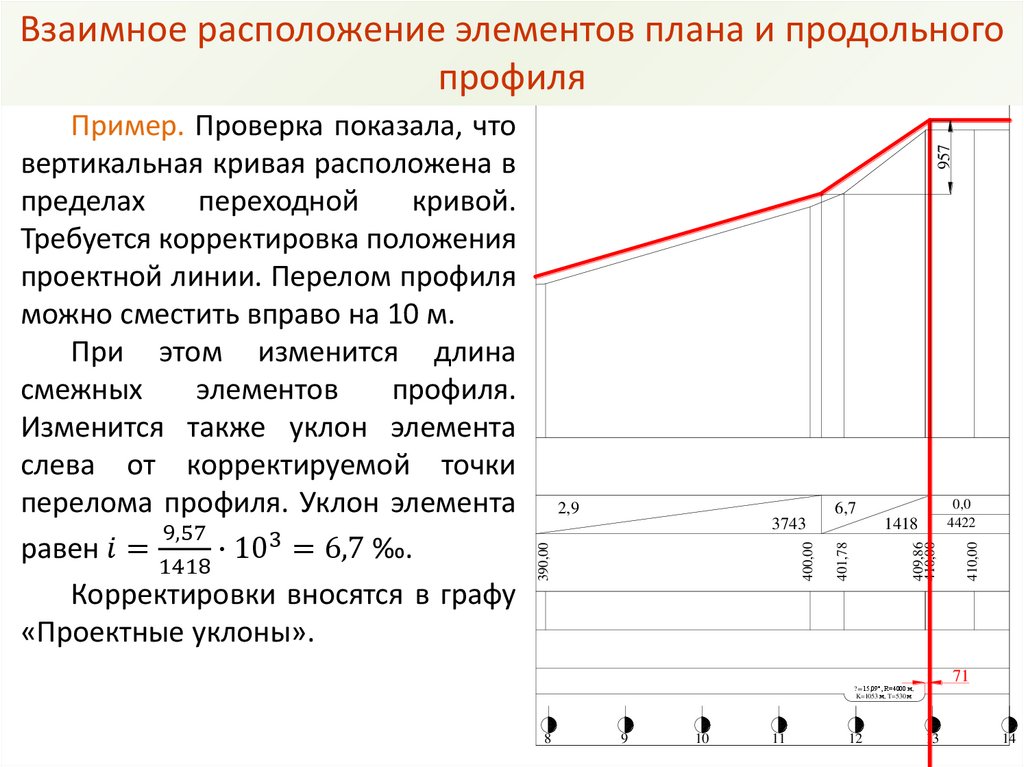

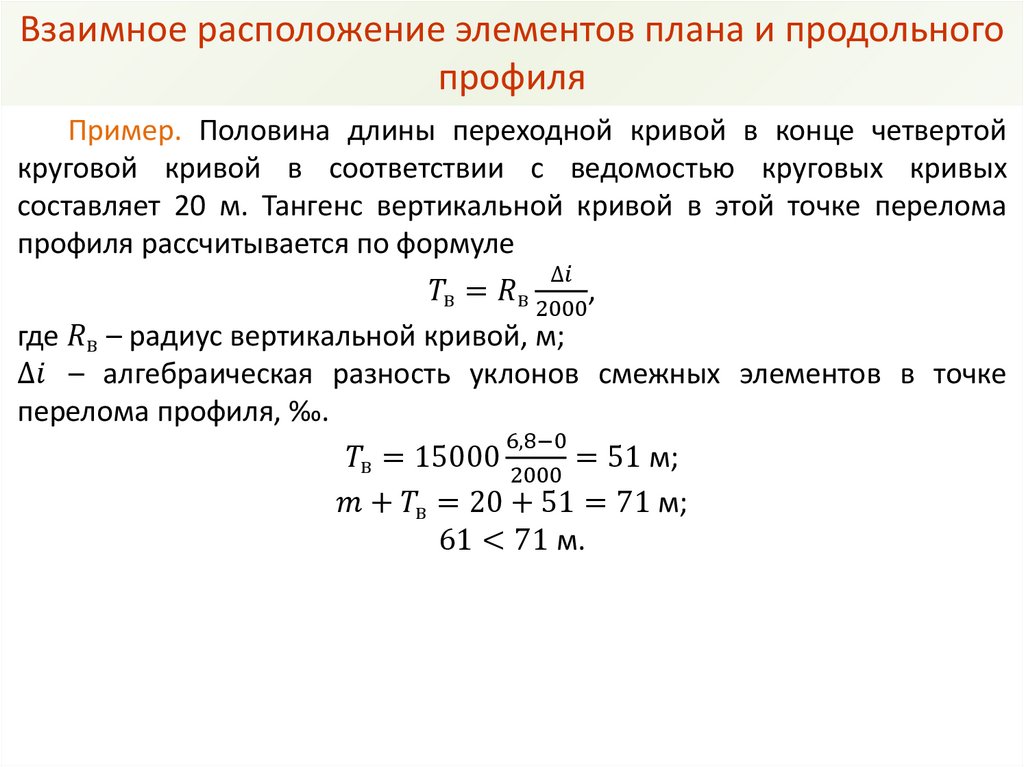

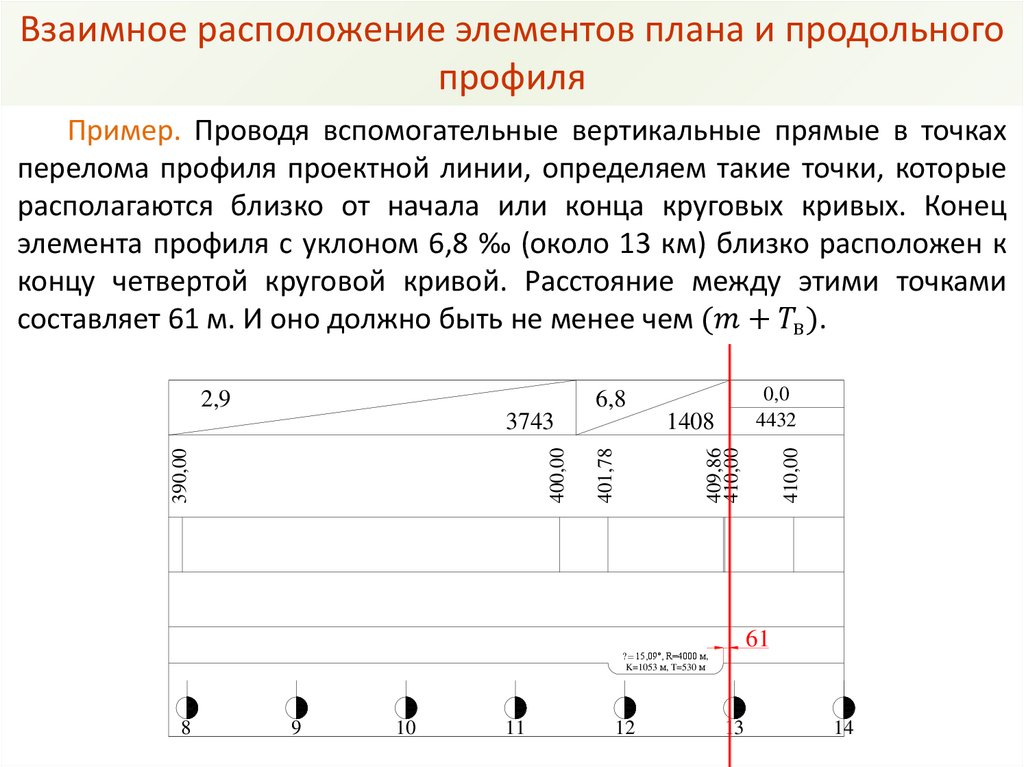

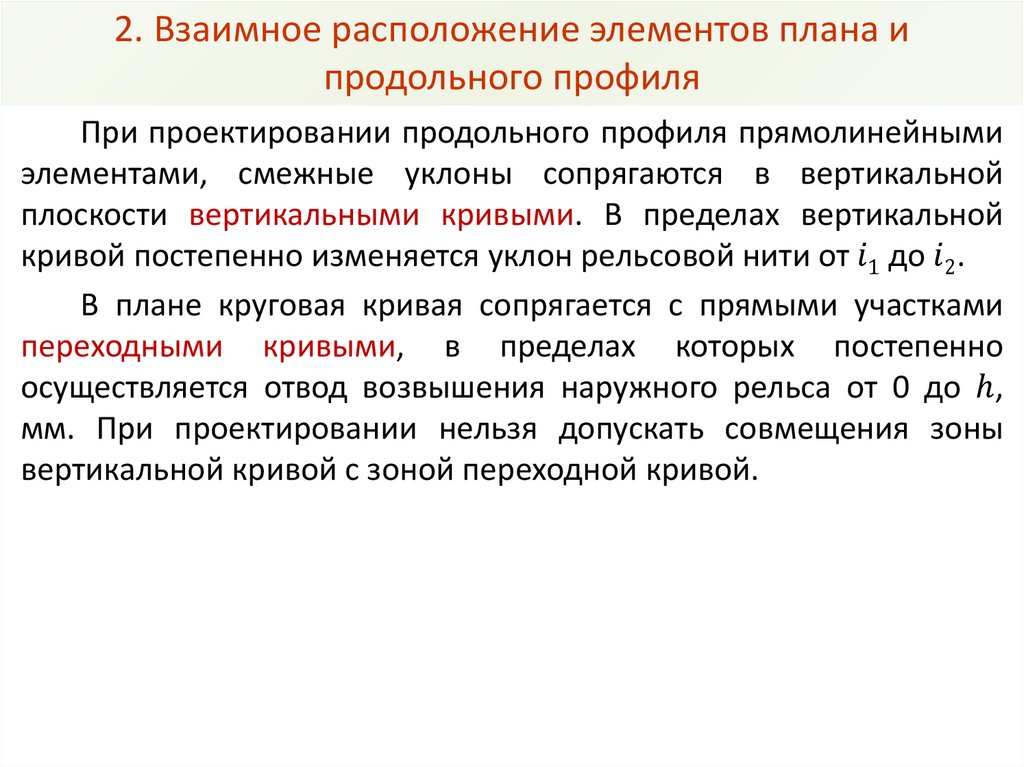

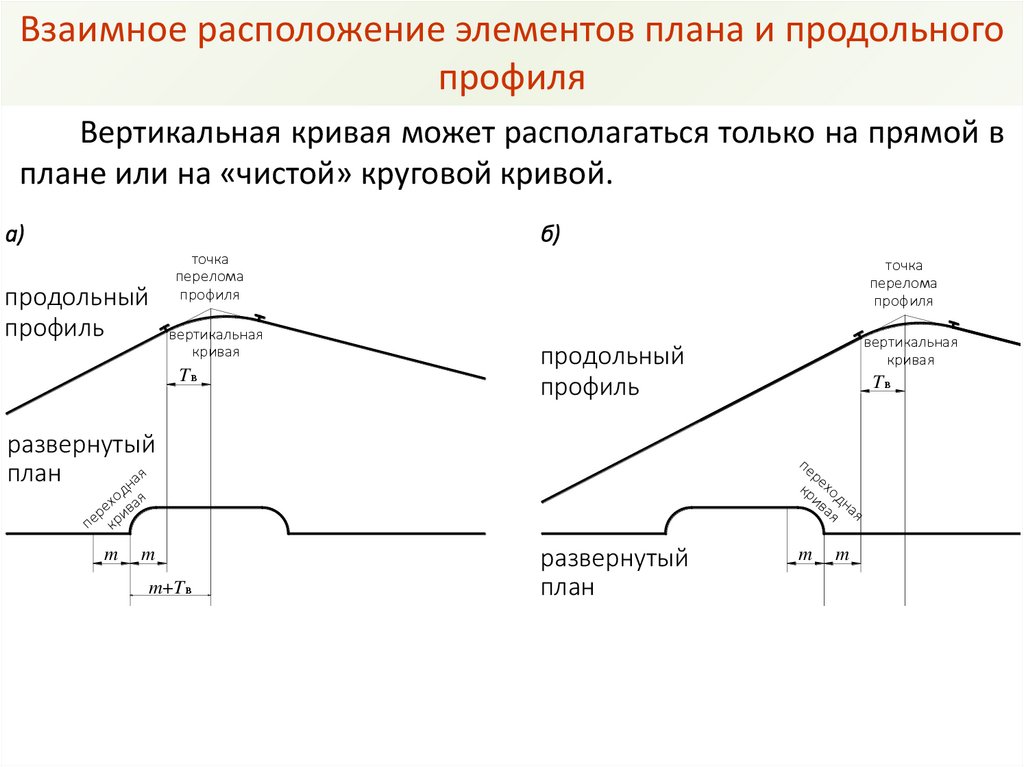

2. Взаимное расположение элементов плана и продольного
профиля.

2.

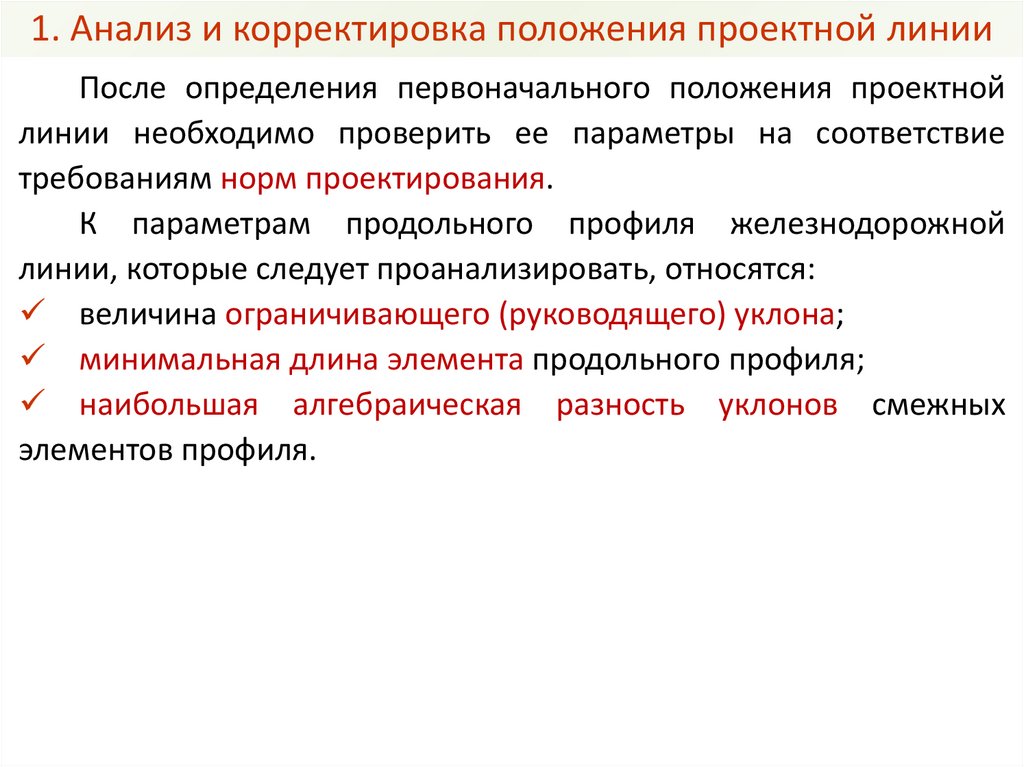

1. Анализ и корректировка положения проектной линии
После определения первоначального положения проектной
линии необходимо проверить ее параметры на соответствие
требованиям норм проектирования.
К параметрам продольного профиля железнодорожной
линии, которые следует проанализировать, относятся:
величина ограничивающего (руководящего) уклона;
минимальная длина элемента продольного профиля;
наибольшая алгебраическая разность уклонов смежных
элементов профиля.

3.

Анализ и корректировка положения проектной линии

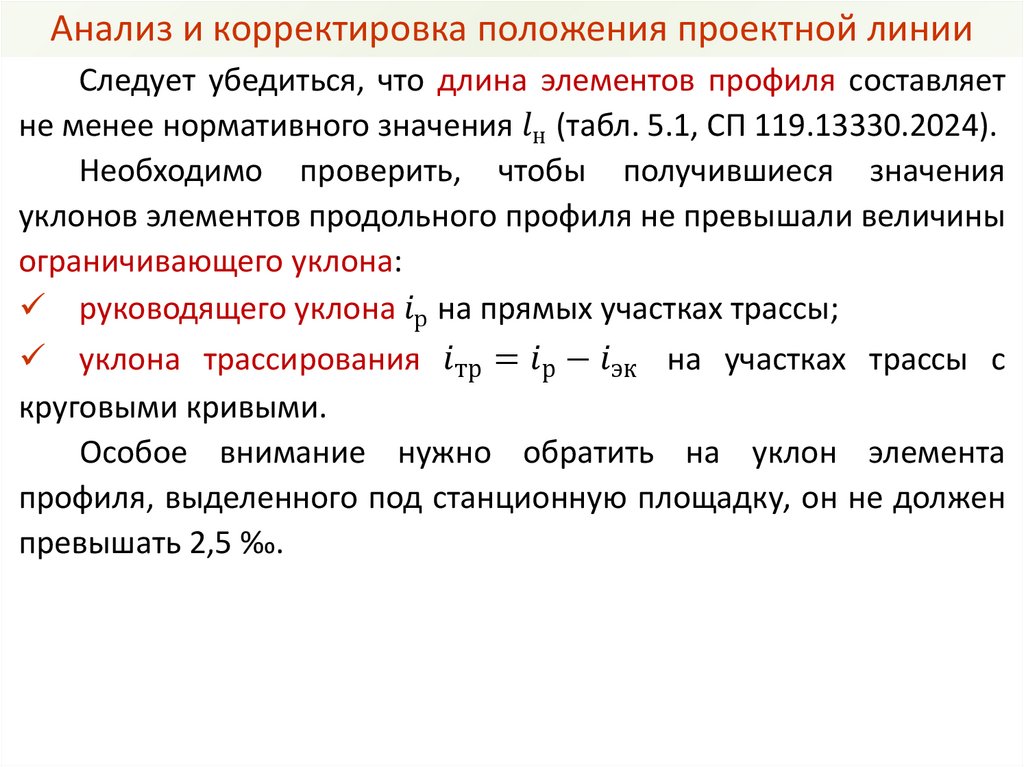

Следует убедиться, что длина элементов профиля составляет
не менее нормативного значения
