ПЗ 12

1. Основы проектирования железных дорог Практические занятия № 12

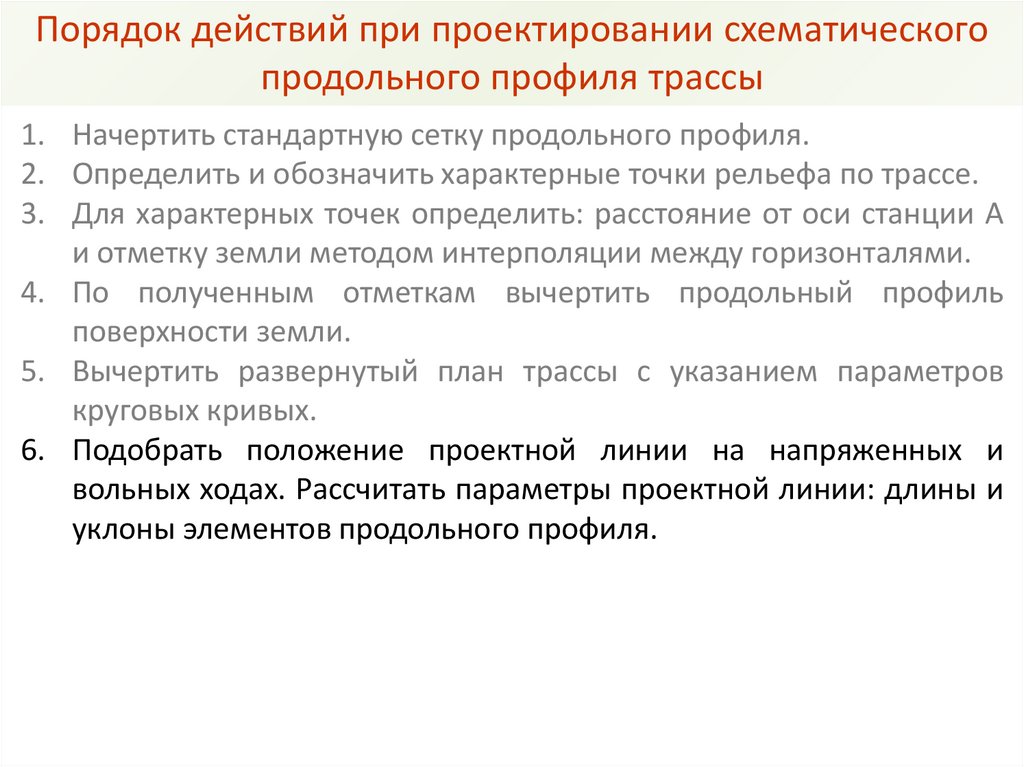

ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО
ПРОФИЛЯ ТРАССЫ. ОПРЕДЕЛЕНИЕ
ПОЛОЖЕНИЯ ПРОЕКТНОЙ ЛИНИИ
1. Построение проектной линии продольного
трассы.

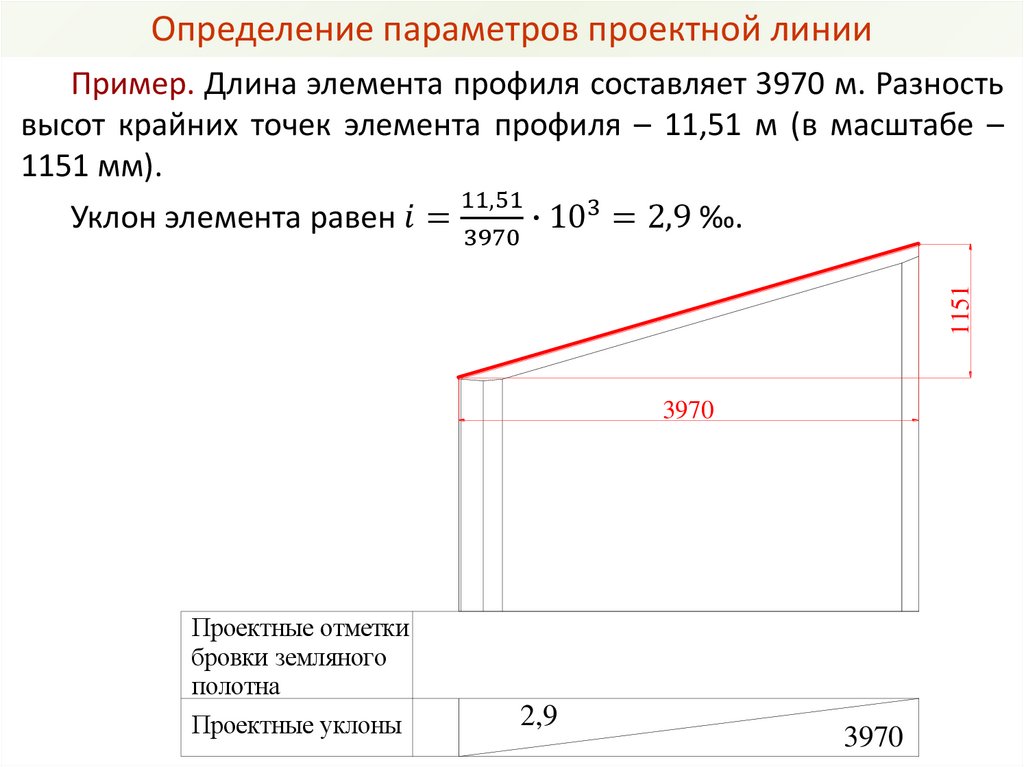

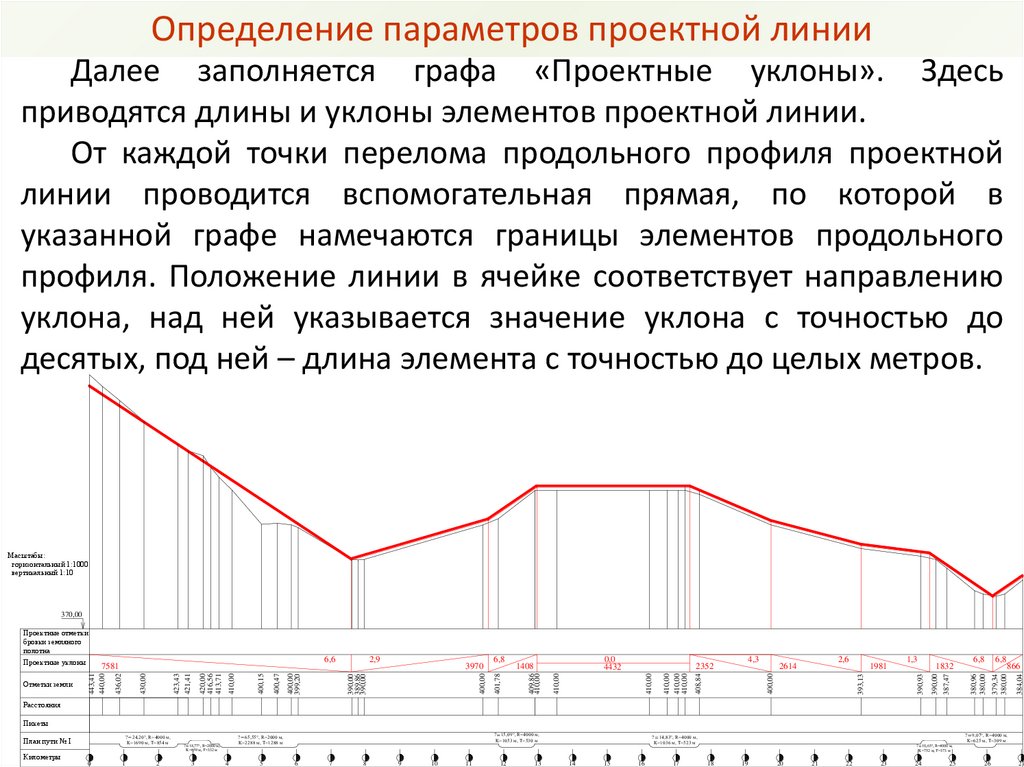

2. Определение параметров проектной линии.
профиля

2.

Построение проектной линии продольного профиля трассы

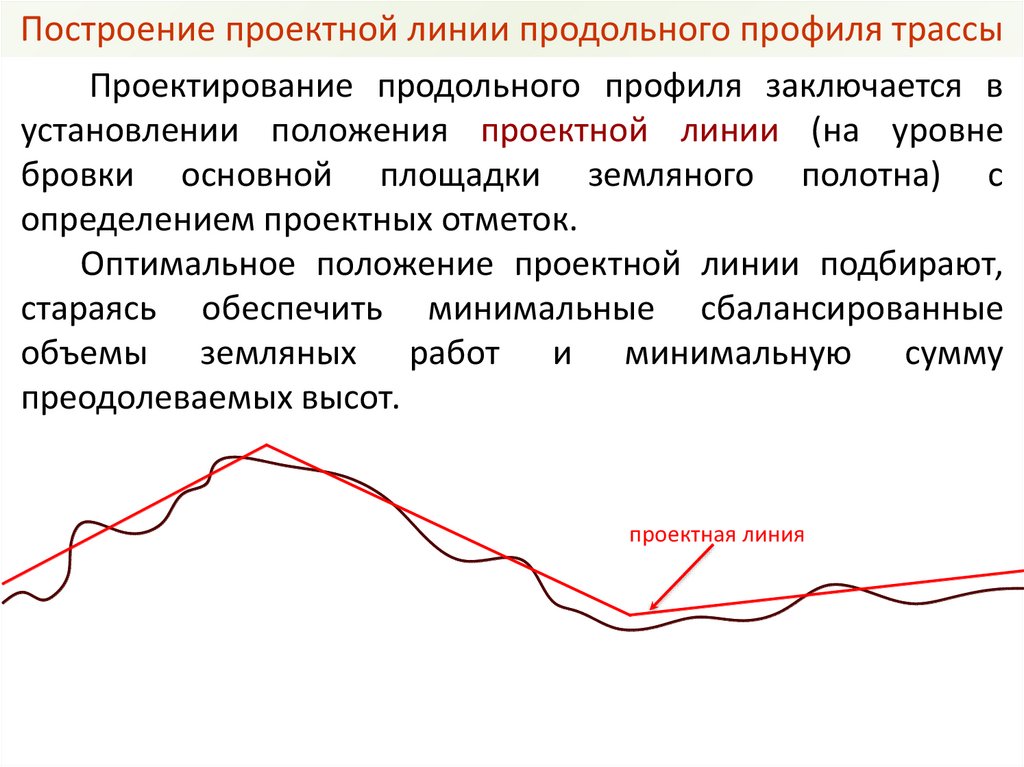

Проектирование продольного профиля заключается в
установлении положения
проектной линии (на уровне
линия поверхности
земли
бровки основной площадки
земляного полотна) с
определением проектных отметок.
Оптимальное положение проектной линии подбирают,
стараясь обеспечить минимальные сбалансированные
объемы земляных работ и минимальную сумму
линия поверхности
преодолеваемых высот.
земли
проектная линия

3.

Построение проектной линии продольного профиля трассы

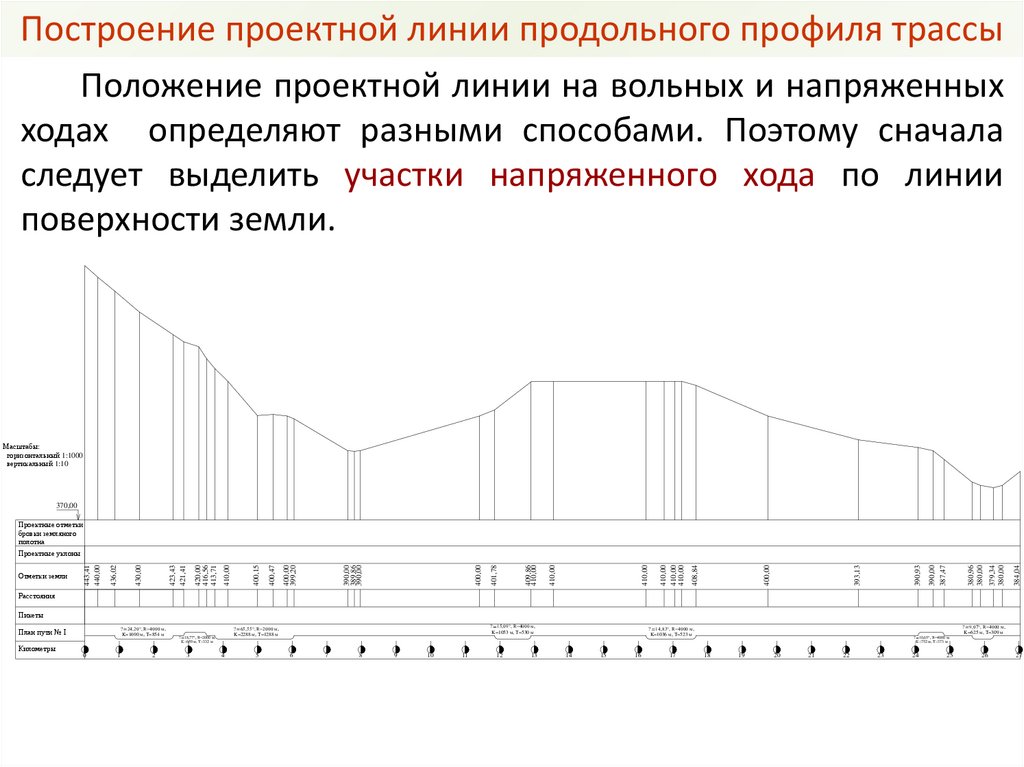

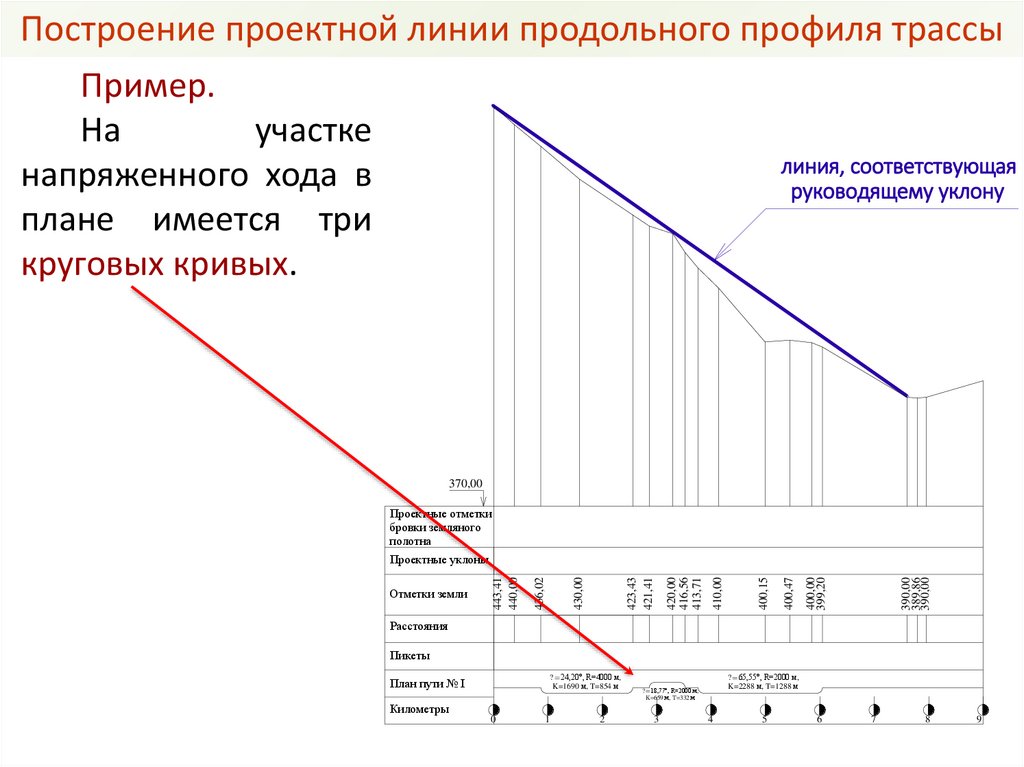

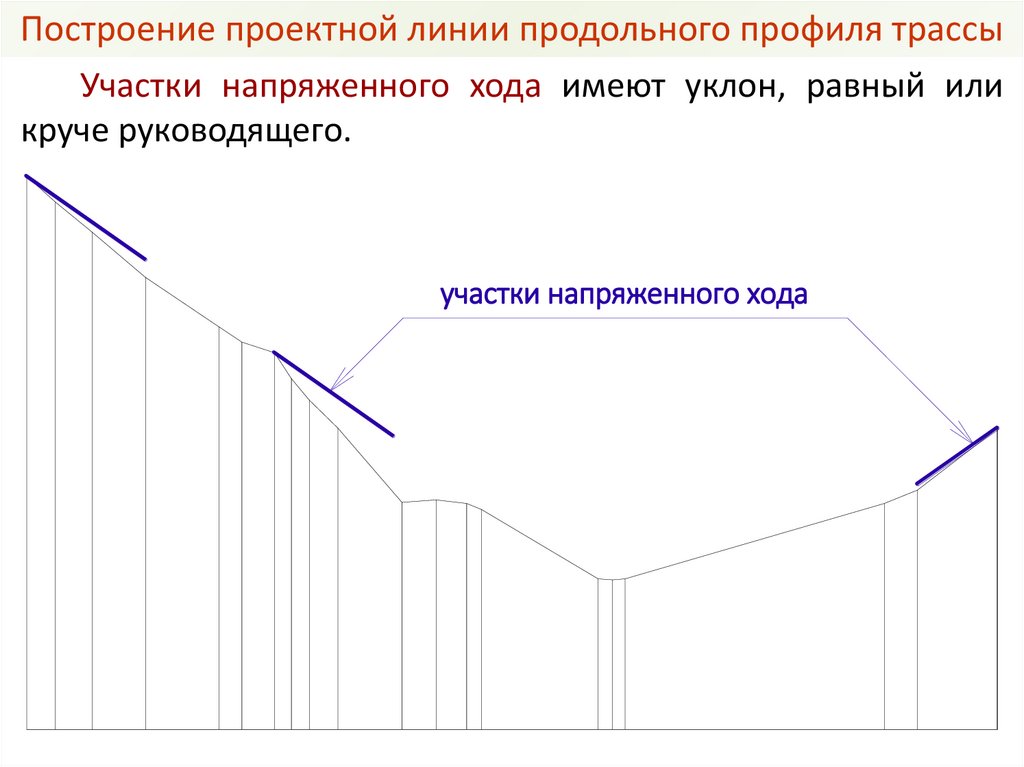

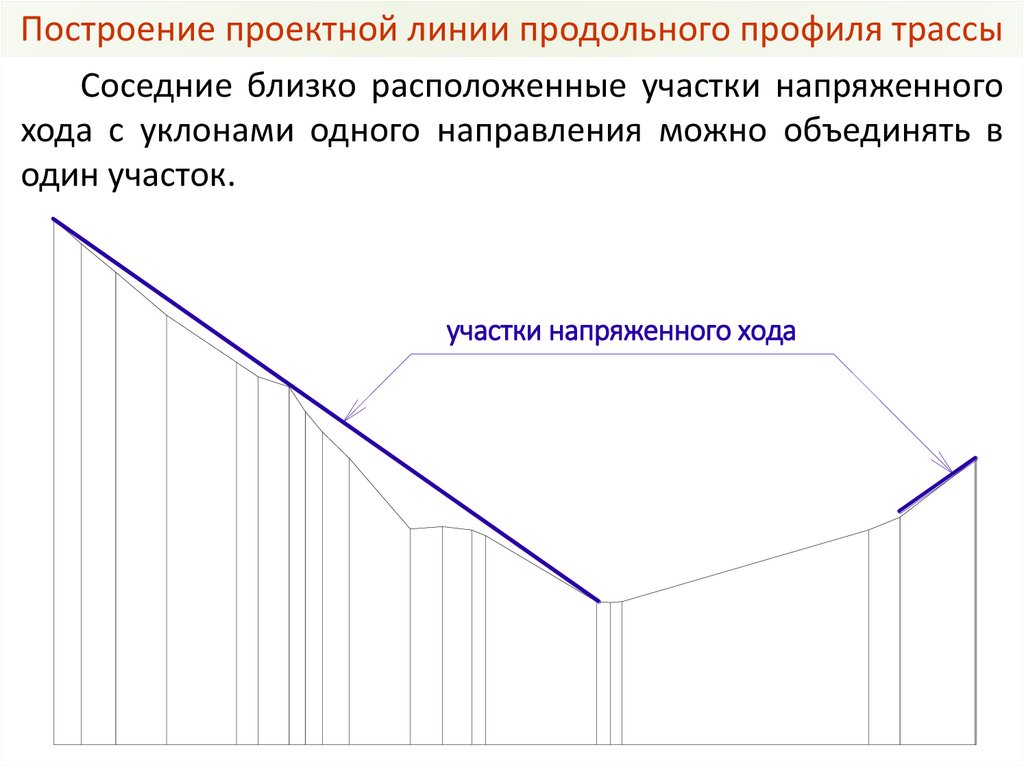

Положение проектной линии на вольных и напряженных
ходах определяют разными способами. Поэтому сначала
следует выделить участки напряженного хода по линии
поверхности земли.
Масштабы:
горизонтальный 1:1000
вертикальный 1:10
370,00
Проектные отметки
бровки земляного
полотна
384,04
379,34
380,00
380,96
380,00
390,93
390,00
387,47
393,13
400,00
408,84
410,00
410,00
410,00
410,00
410,00
409,86
410,00
400,00
401,78
390,00
389,86
390,00
400,00
399,20
400,15
400,47
410,00
420,00
416,56
413,71
423,43
421,41
430,00
436,02
Отметки земли
443,41
440,00
Проектные уклоны
Расстояния
Пикеты
? 24,20°, R=4000 м,
K=1690 м, T=854 м
План пути № I
? 15,09°, R=4000 м,
K=1053 м, T=530 м
? 65,55°, R=2000 м,
K=2288 м, T=1288 м
? 18,77°, R=2000 м,
K=659 м, T=332 м
? 14,83°, R=4000 м,
K=1036 м, T=523 м
? 10,65°, R=4000 м,
K=752 м, T=373 м
? 9,07°, R=4000 м,
K=625 м, T=309 м
Километры
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

4.

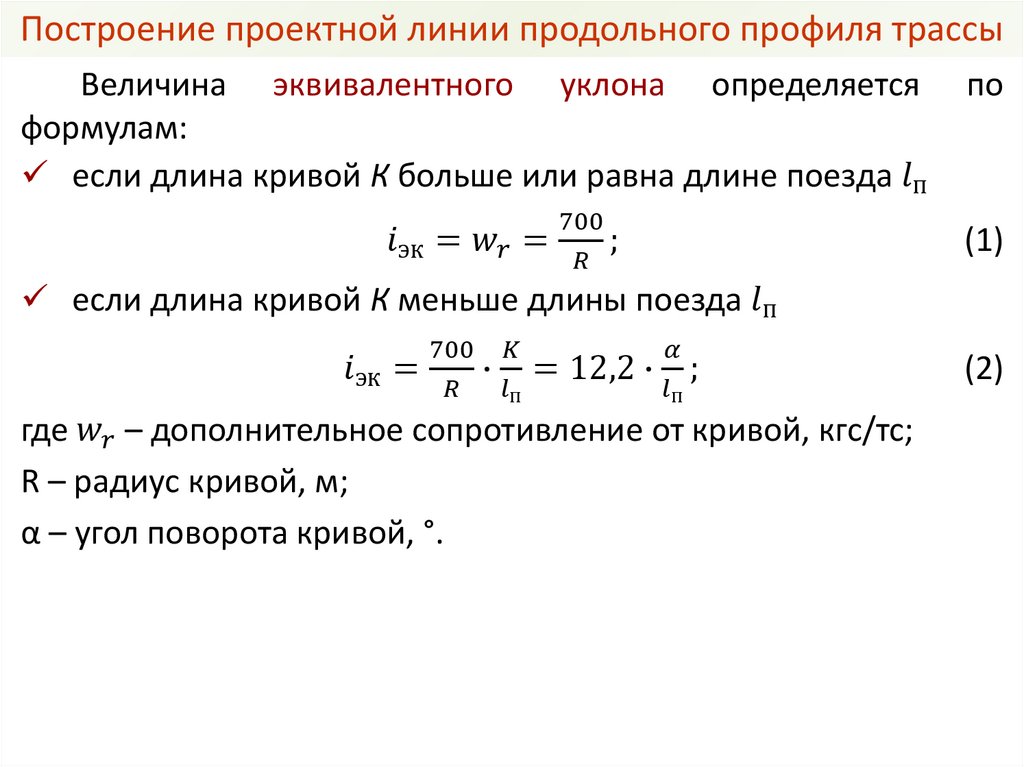

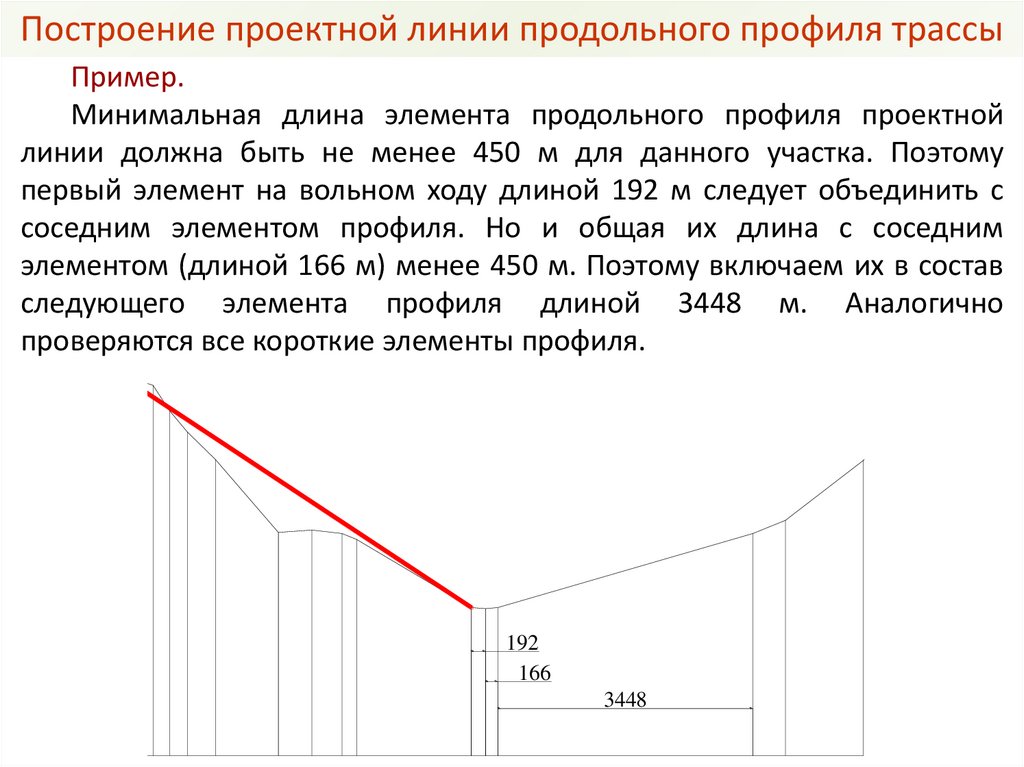

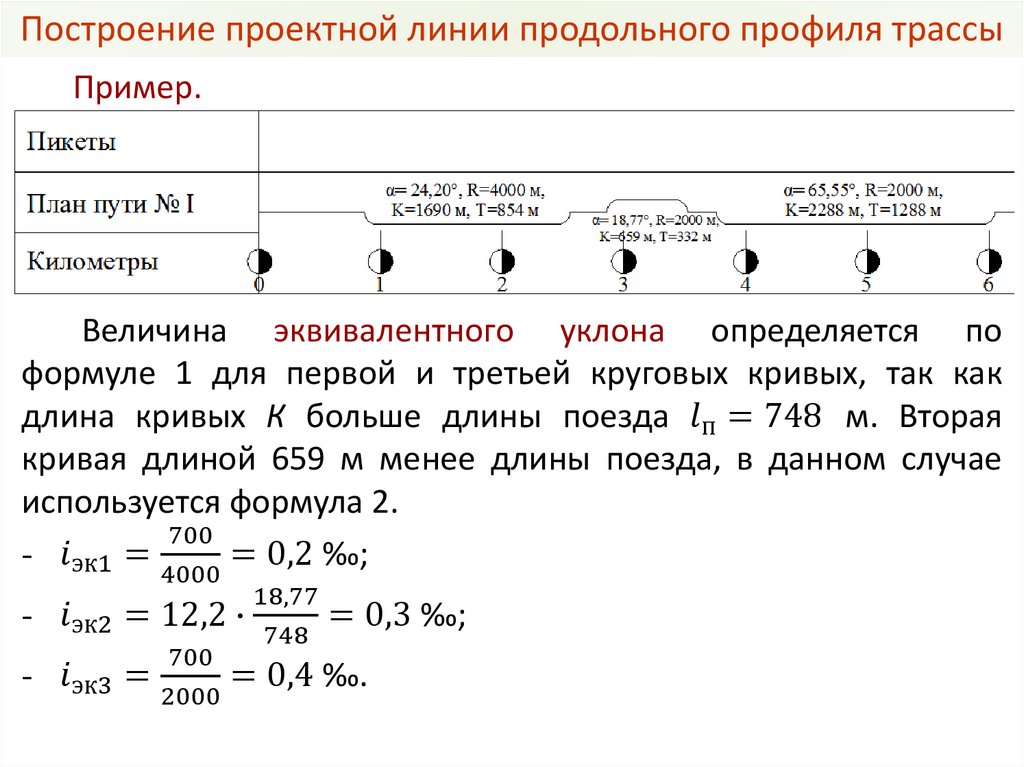

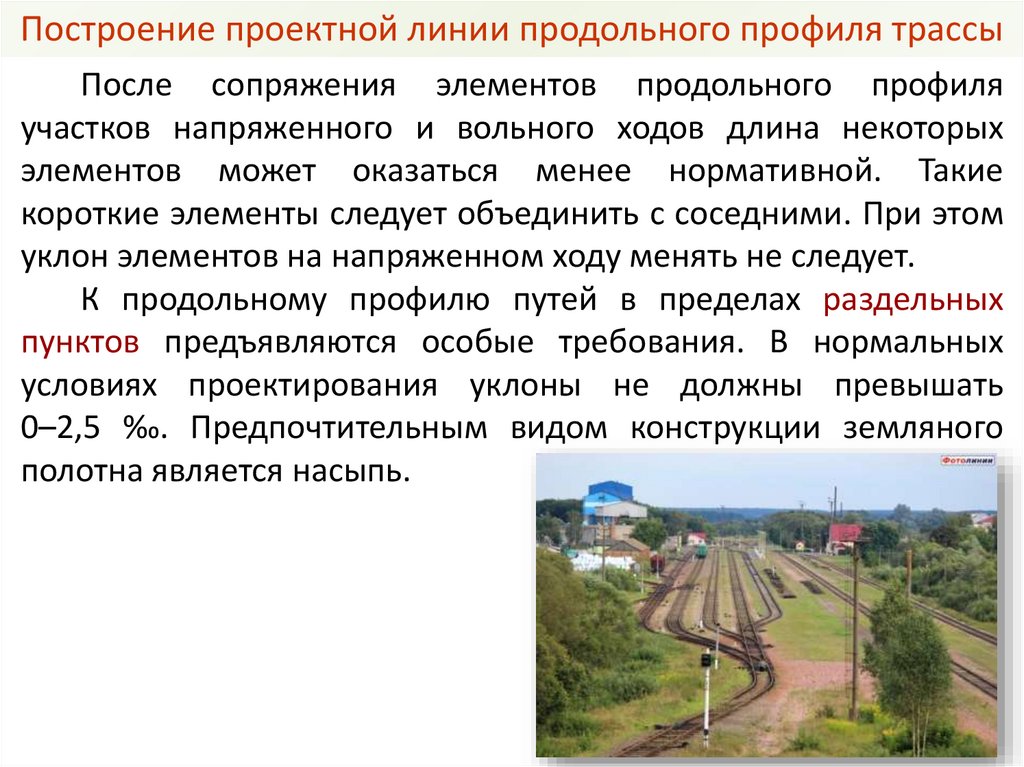

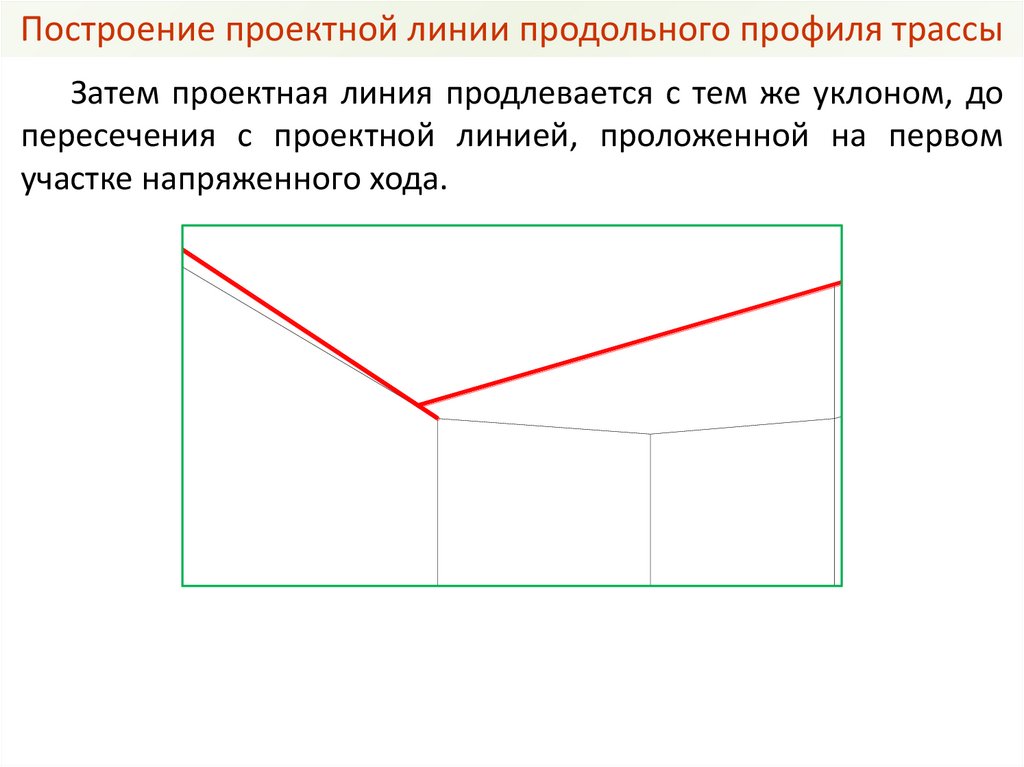

Построение проектной линии продольного профиля трассы

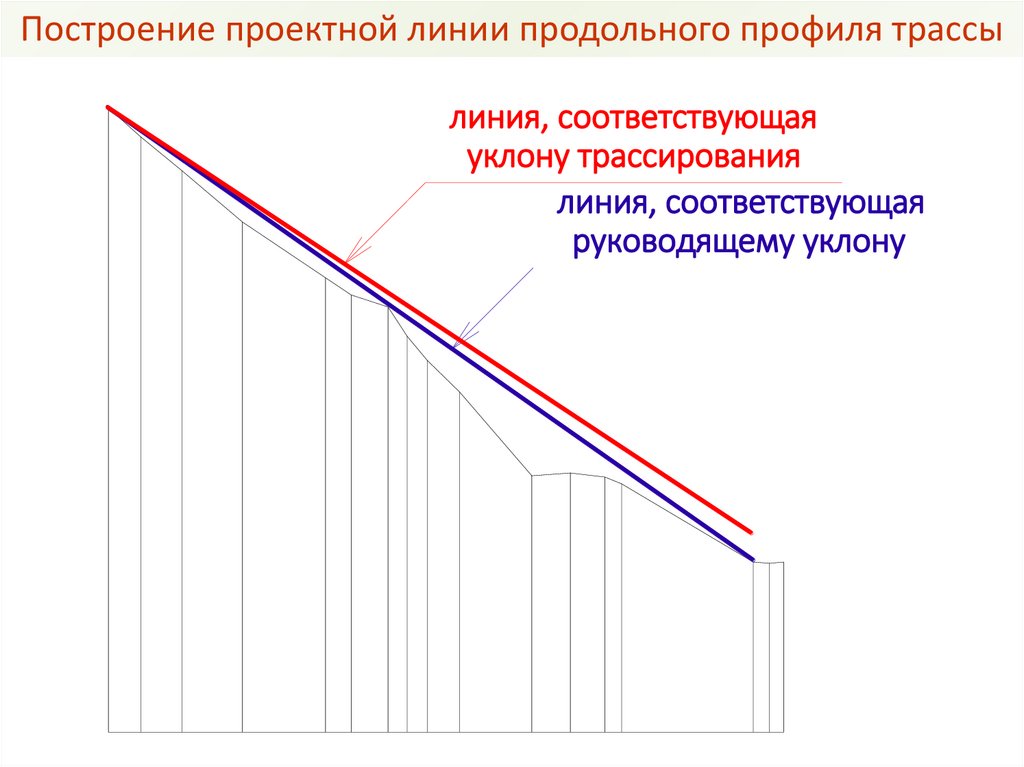

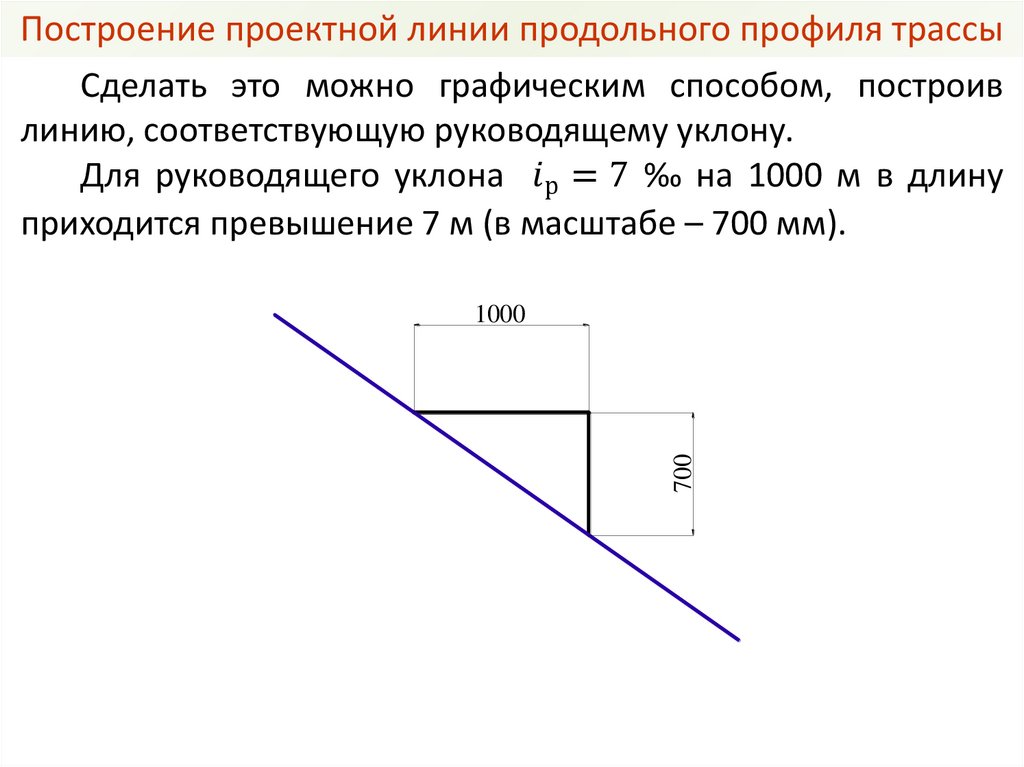

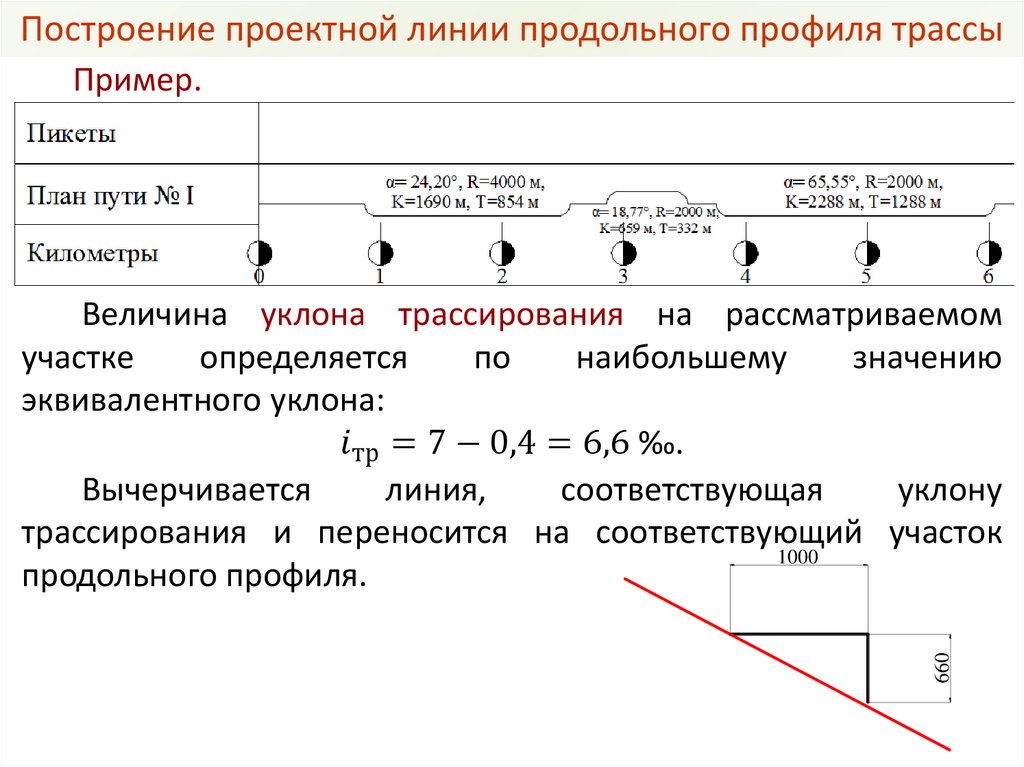

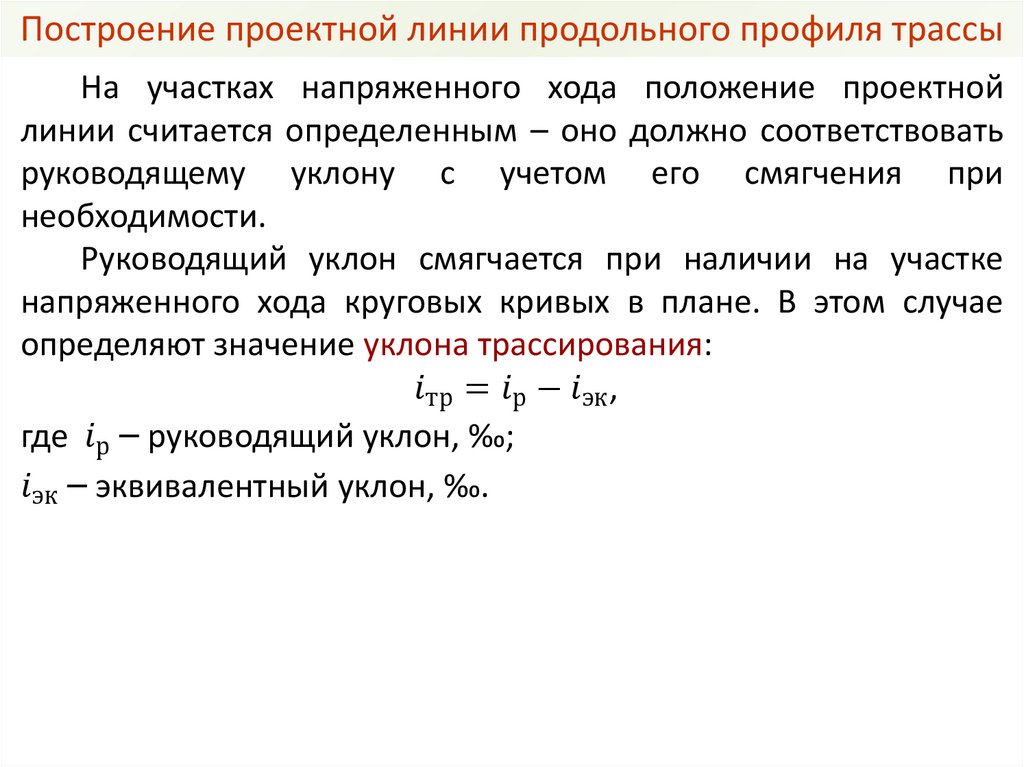

Сделать это можно графическим способом, построив
линию, соответствующую руководящему уклону.
Для руководящего уклона
