Граф. раб №3. Линии чертежа

1. Графическая работа №3

Линии чертежа

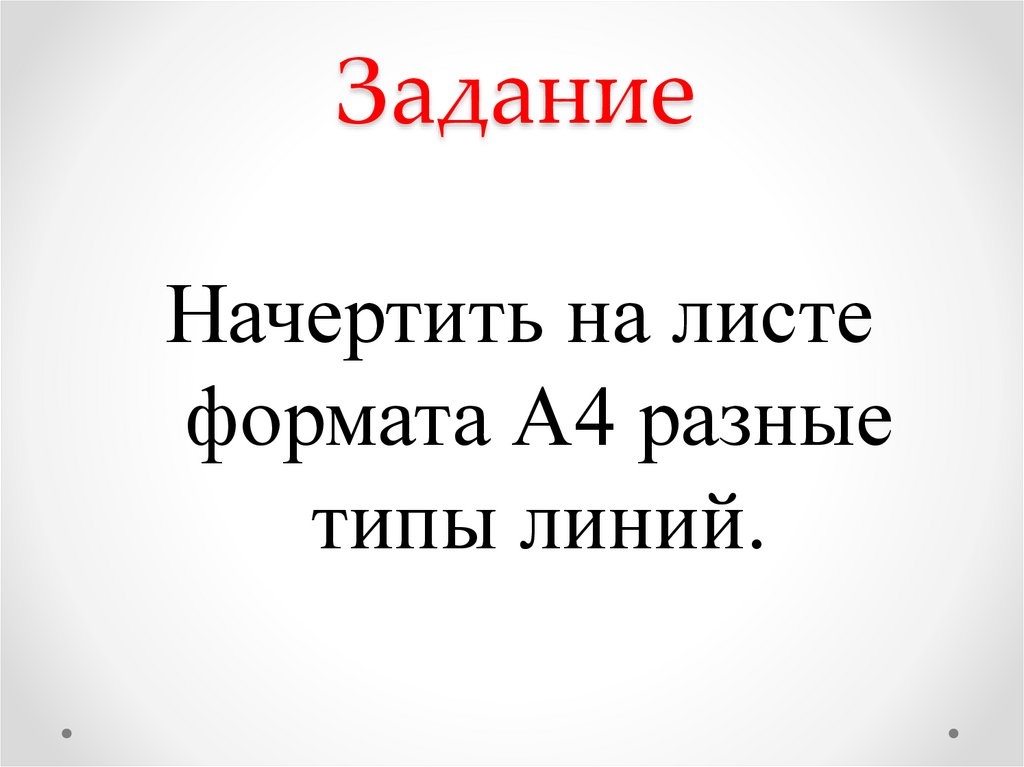

2. Задание

Начертить на листе
формата А4 разные
типы линий.

3. 1

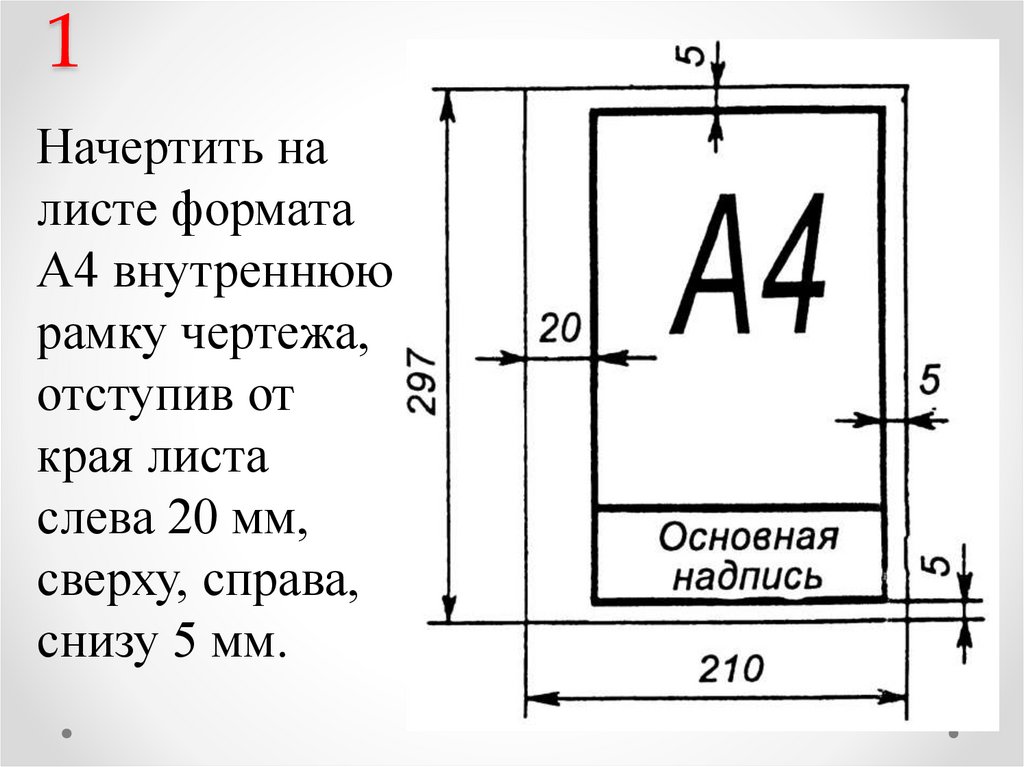

Начертить на
листе формата
А4 внутреннюю
рамку чертежа,
отступив от
края листа
слева 20 мм,
сверху, справа,
снизу 5 мм.

4. 2

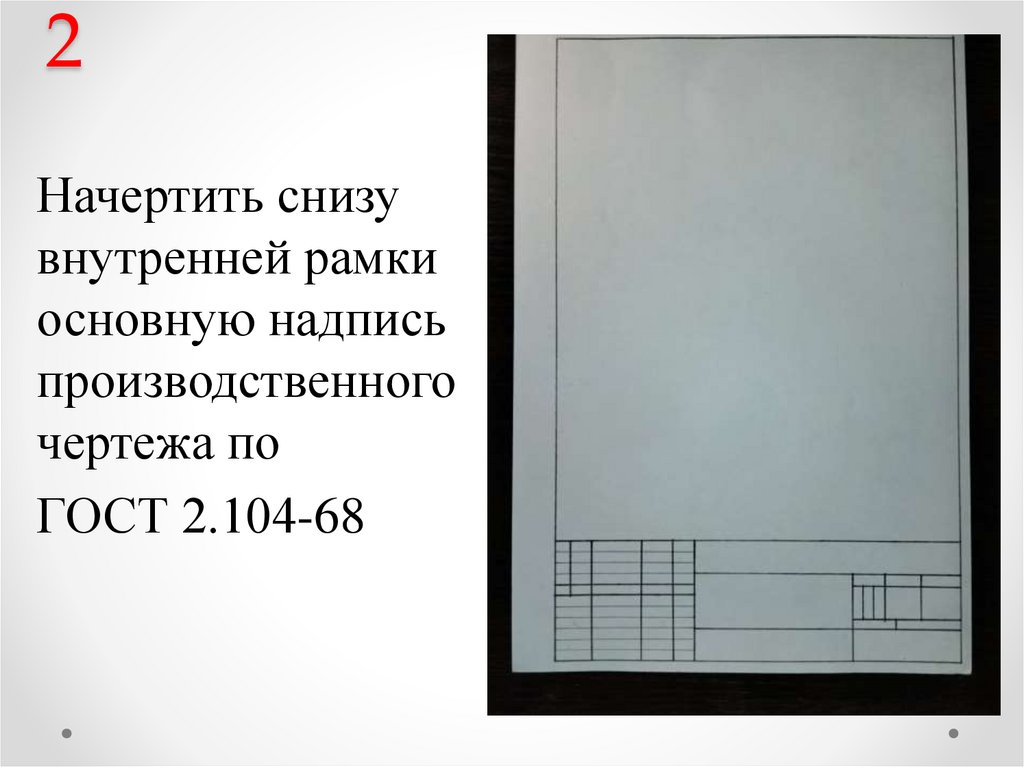

Начертить снизу
внутренней рамки
основную надпись
производственного
чертежа по
ГОСТ 2.104-68

5. 3

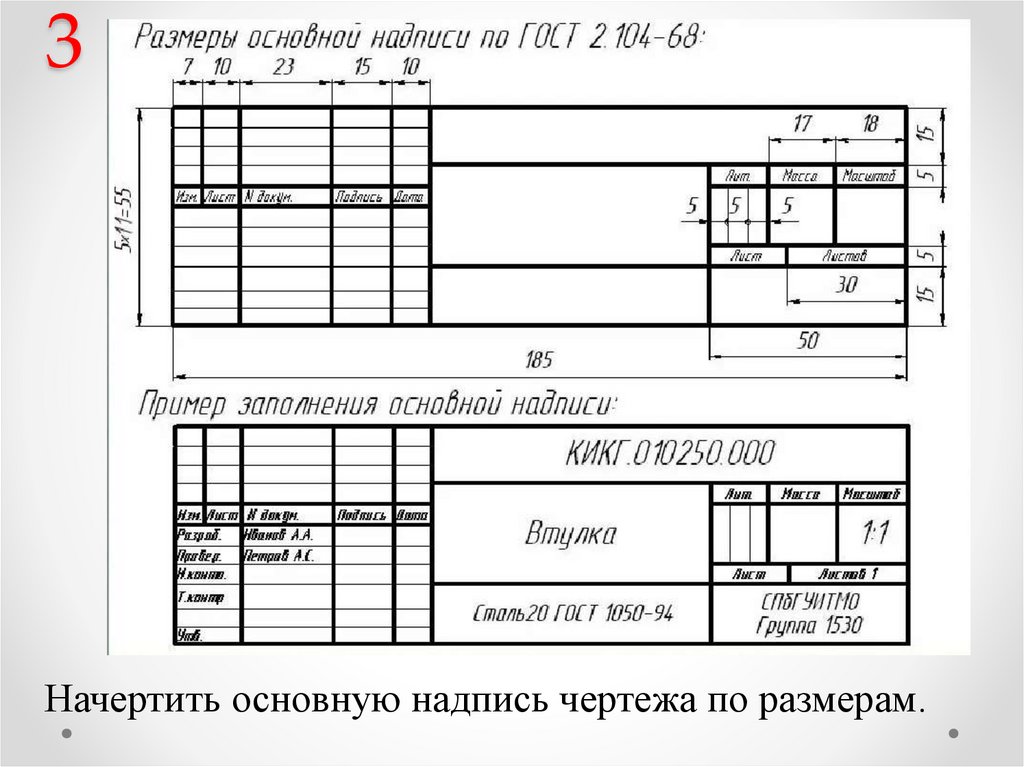

Начертить основную надпись чертежа по размерам.

6. 4

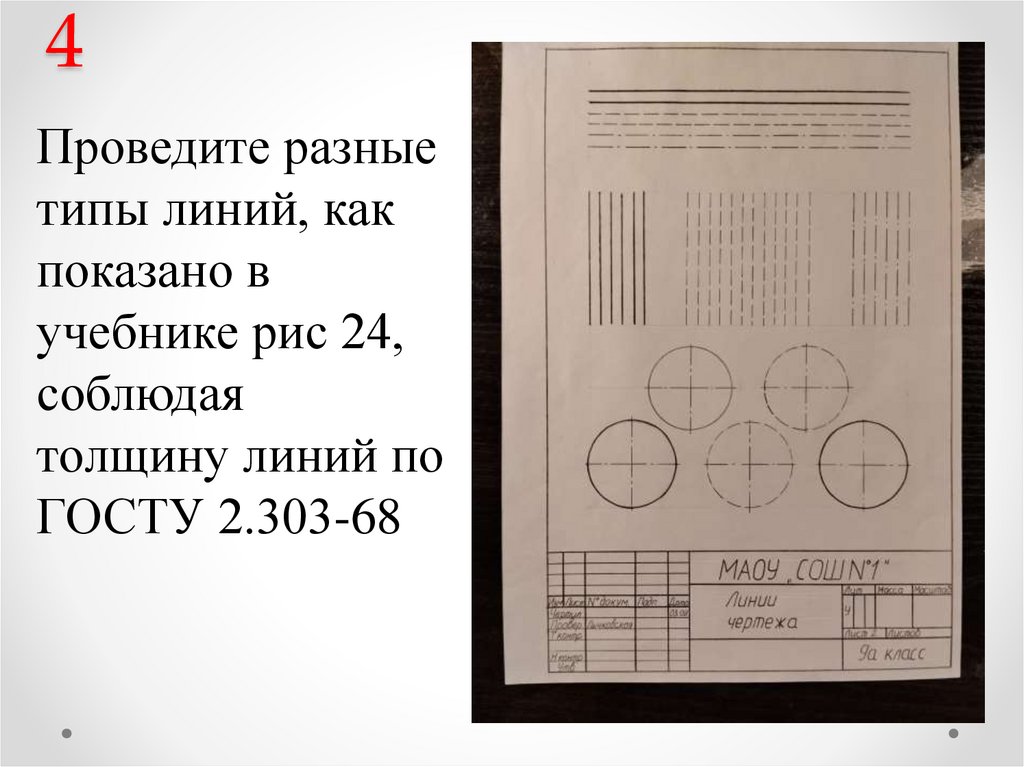

Проведите разные
типы линий, как
показано в
учебнике рис 24,
соблюдая
толщину линий по
ГОСТУ 2.303-68

7. 5

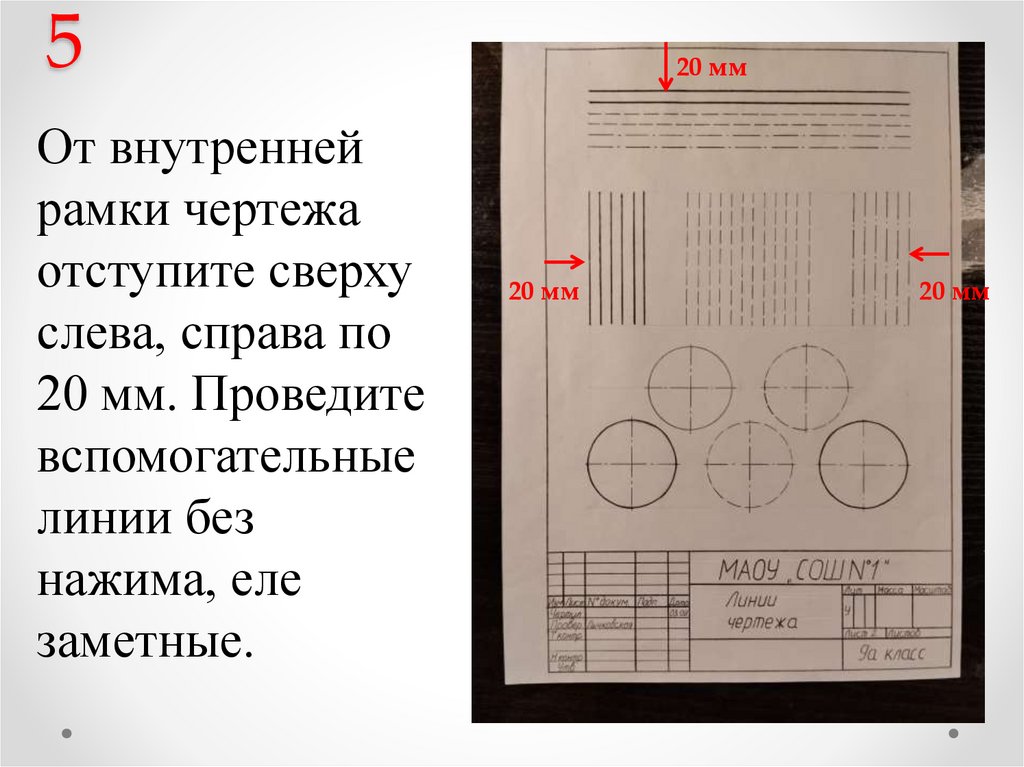

От внутренней
рамки чертежа
отступите сверху
слева, справа по
20 мм. Проведите
вспомогательные
линии без
нажима, еле
заметные.
20 мм
20 мм
20 мм

8. 6

20 мм
5 мм
20 мм
20 мм

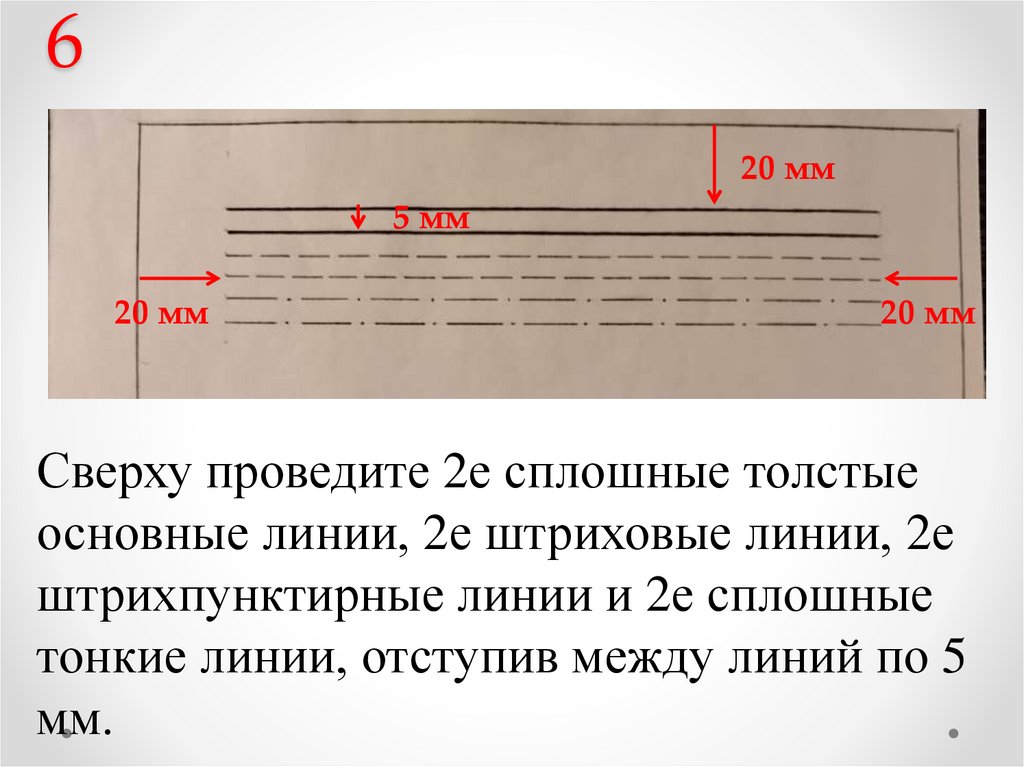

Сверху проведите 2е сплошные толстые
основные линии, 2е штриховые линии, 2е
штрихпунктирные линии и 2е сплошные
тонкие линии, отступив между линий по 5
мм.

9. 7

10 мм
20 мм
20 мм
60 мм
5 мм

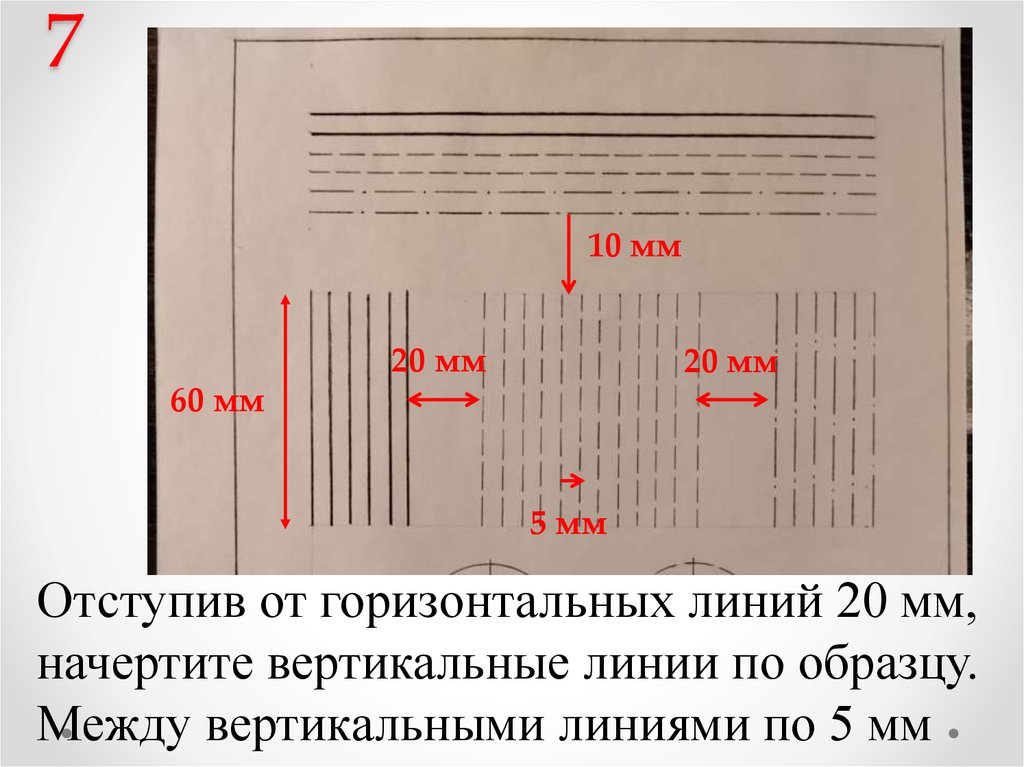

Отступив от горизонтальных линий 20 мм,
начертите вертикальные линии по образцу.
Между вертикальными линиями по 5 мм

10. 8

30 мм
65 мм
40 мм
20 мм
65 мм
55 мм

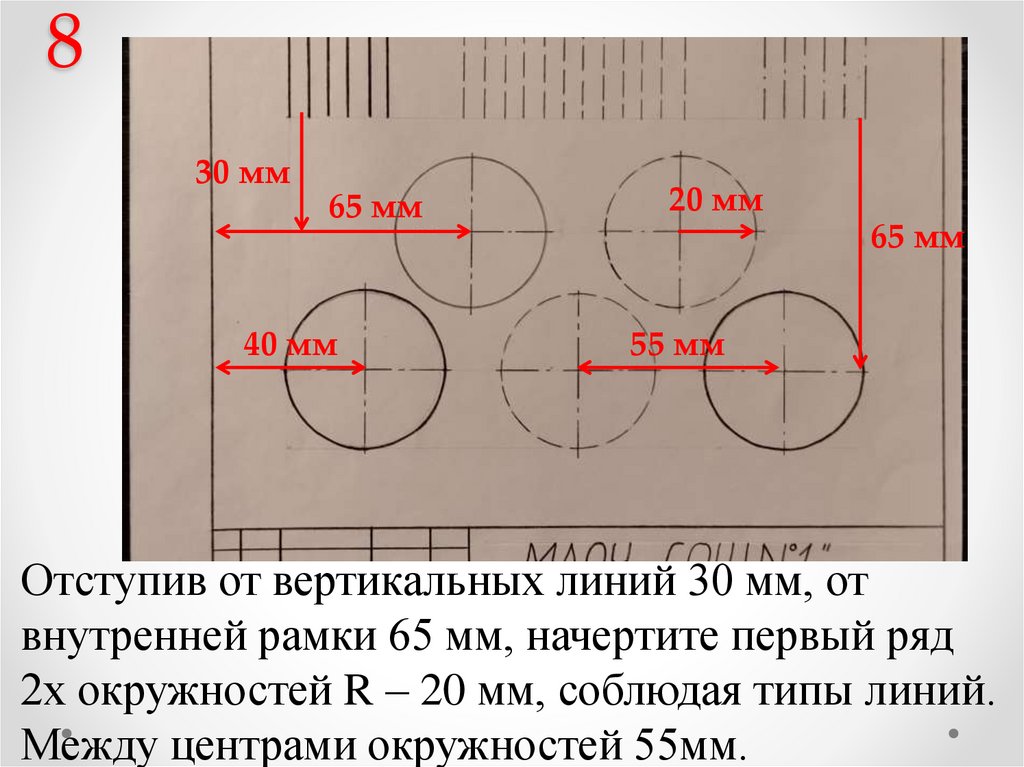

Отступив от вертикальных линий 30 мм, от
внутренней рамки 65 мм, начертите первый ряд
2х окружностей R – 20 мм, соблюдая типы линий.
Между центрами окружностей 55мм.

11. 9

30 мм
65 мм
40 мм
20 мм
65 мм
55 мм

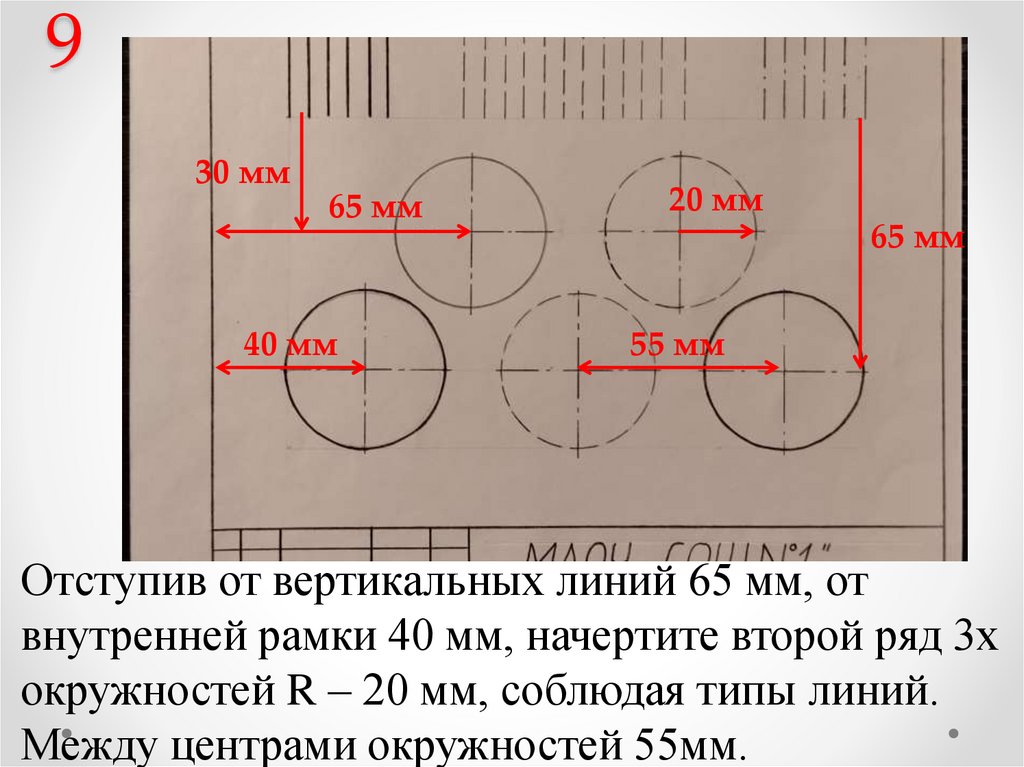

Отступив от вертикальных линий 65 мм, от
внутренней рамки 40 мм, начертите второй ряд 3х
окружностей R – 20 мм, соблюдая типы линий.
Между центрами окружностей 55мм.

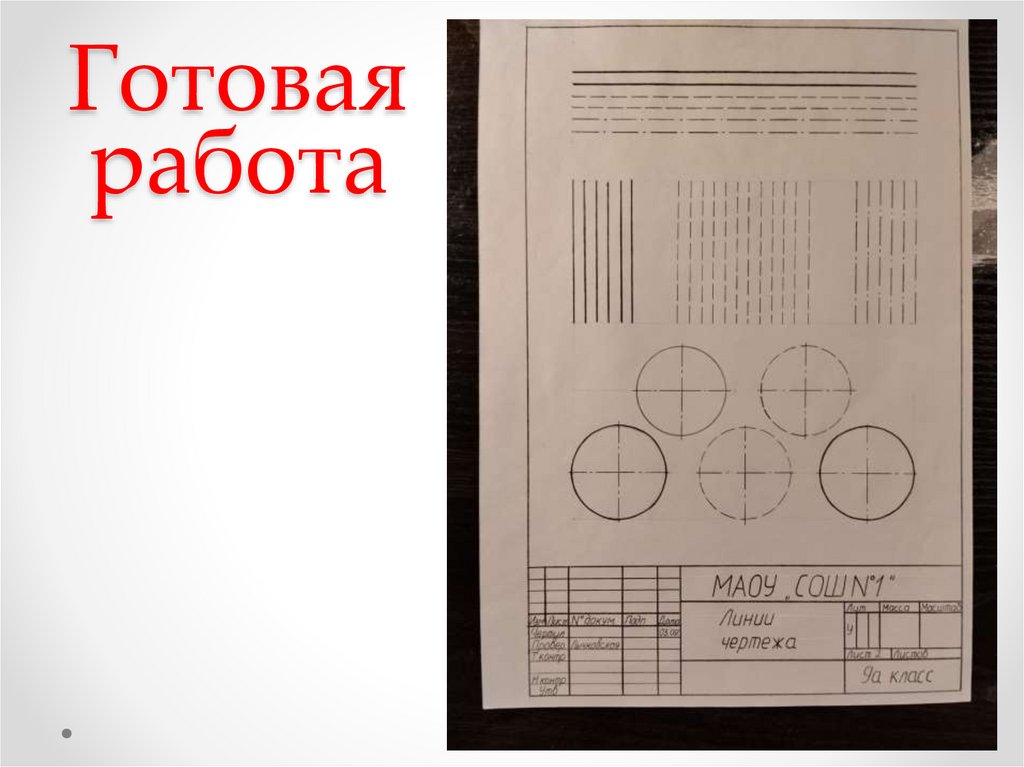

12. Готовая работа

13.

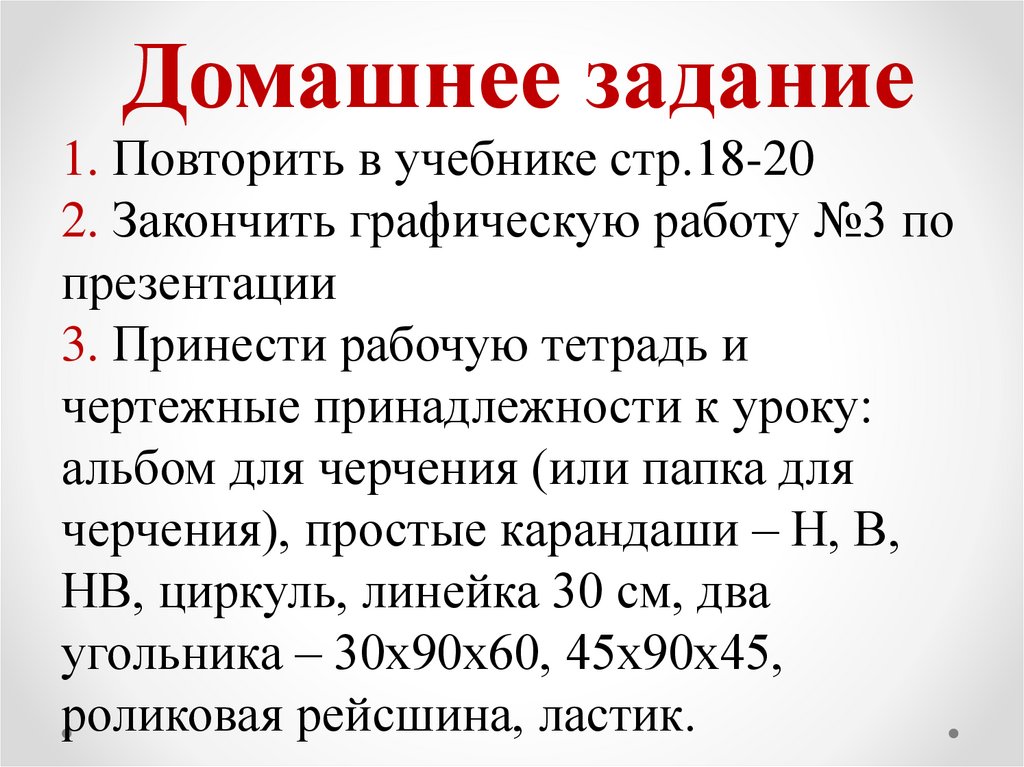

Домашнее задание
1. Повторить в учебнике стр.18-20
2. Закончить графическую работу №3 по
презентации
3. Принести рабочую тетрадь и
чертежные принадлежности к уроку:
альбом для черчения (или папка для
черчения), простые карандаши – Н, В,
НВ, циркуль, линейка 30 см, два
угольника – 30х90х60, 45х90х45,
роликовая рейсшина, ластик.
