1. Графическая работа №4

Шрифты чертёжные

2. Задание

Начертить на листе
формата А4 чертёжный
шрифт с наклоном 75° .

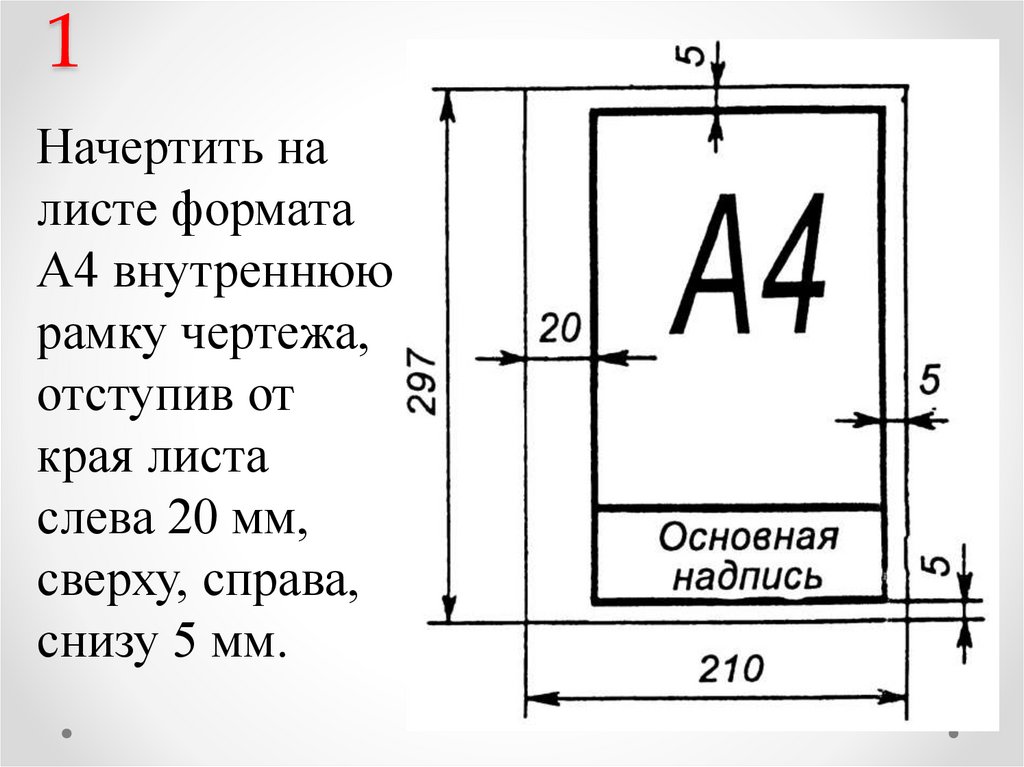

3. 1

Начертить на
листе формата
А4 внутреннюю
рамку чертежа,
отступив от
края листа
слева 20 мм,
сверху, справа,
снизу 5 мм.

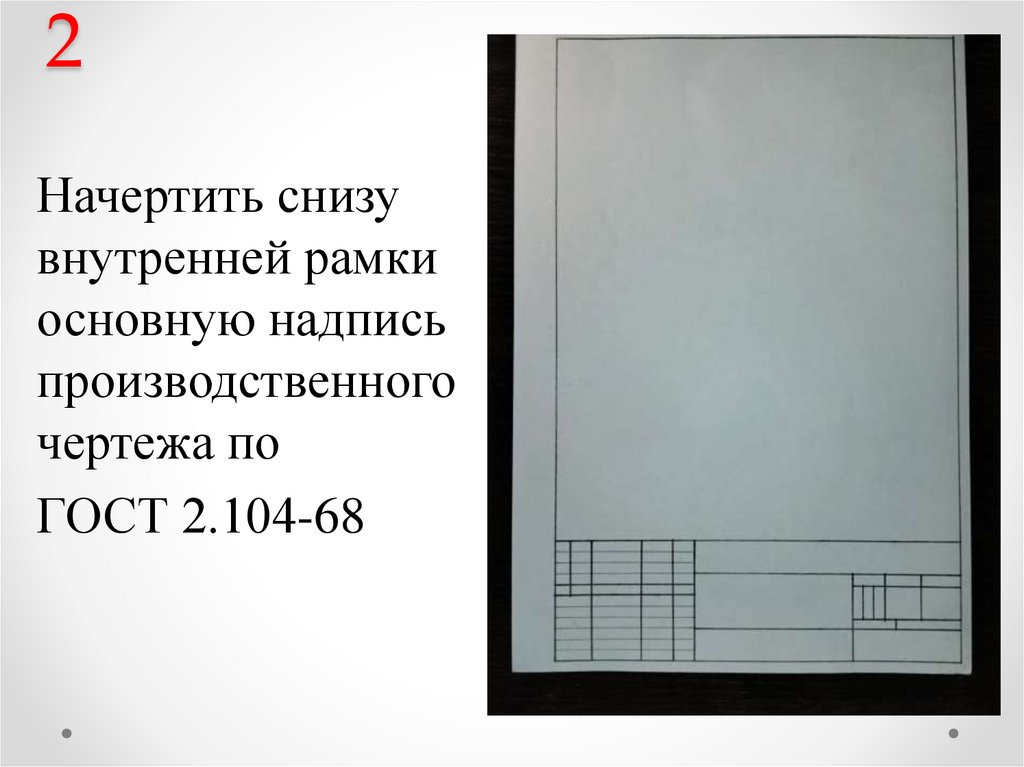

4. 2

Начертить снизу
внутренней рамки
основную надпись
производственного
чертежа по
ГОСТ 2.104-68

5. 3

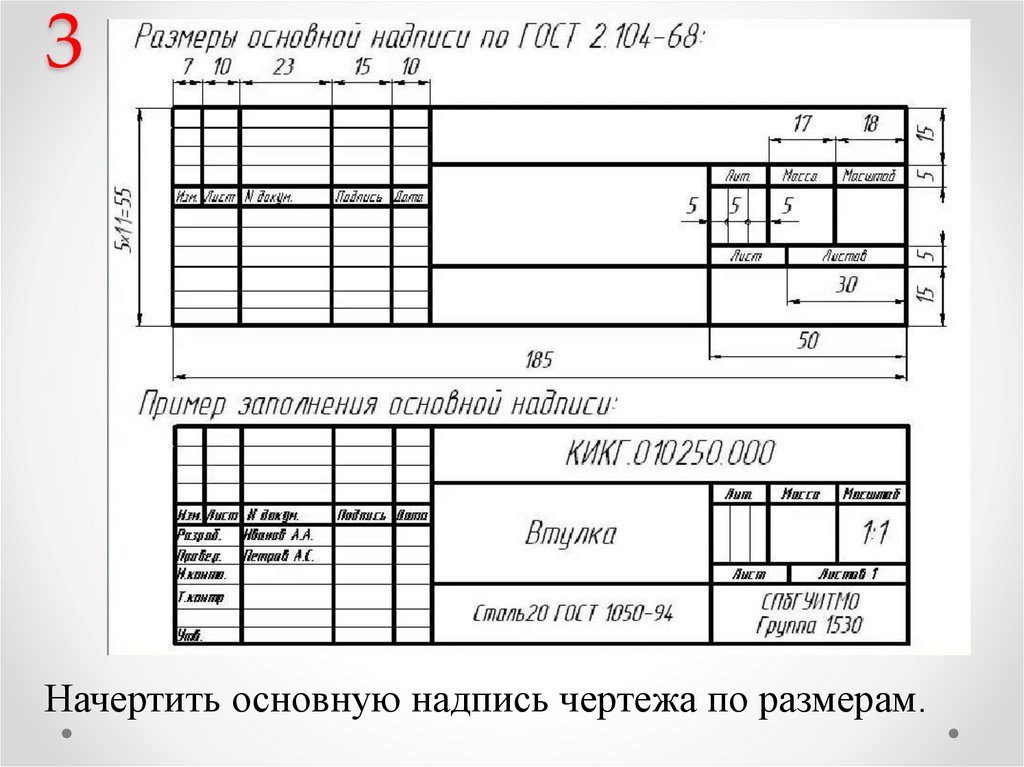

Начертить основную надпись чертежа по размерам.

6. 4

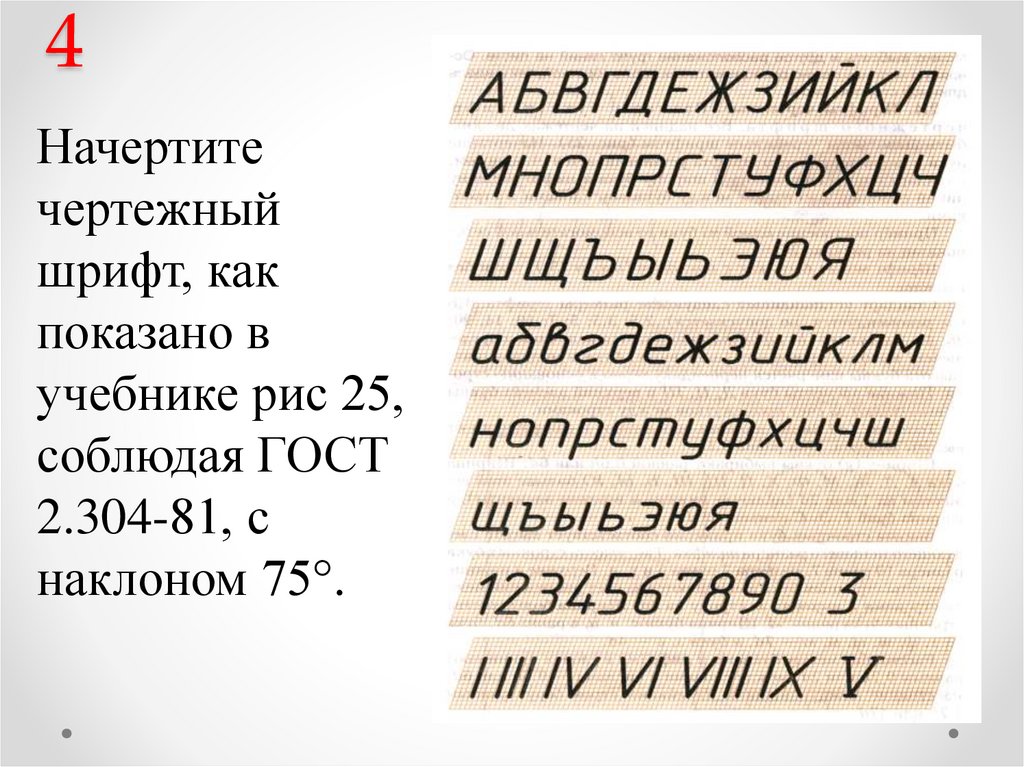

Начертите
чертежный
шрифт, как
показано в
учебнике рис 25,
соблюдая ГОСТ
2.304-81, с
наклоном 75°.

7. 5

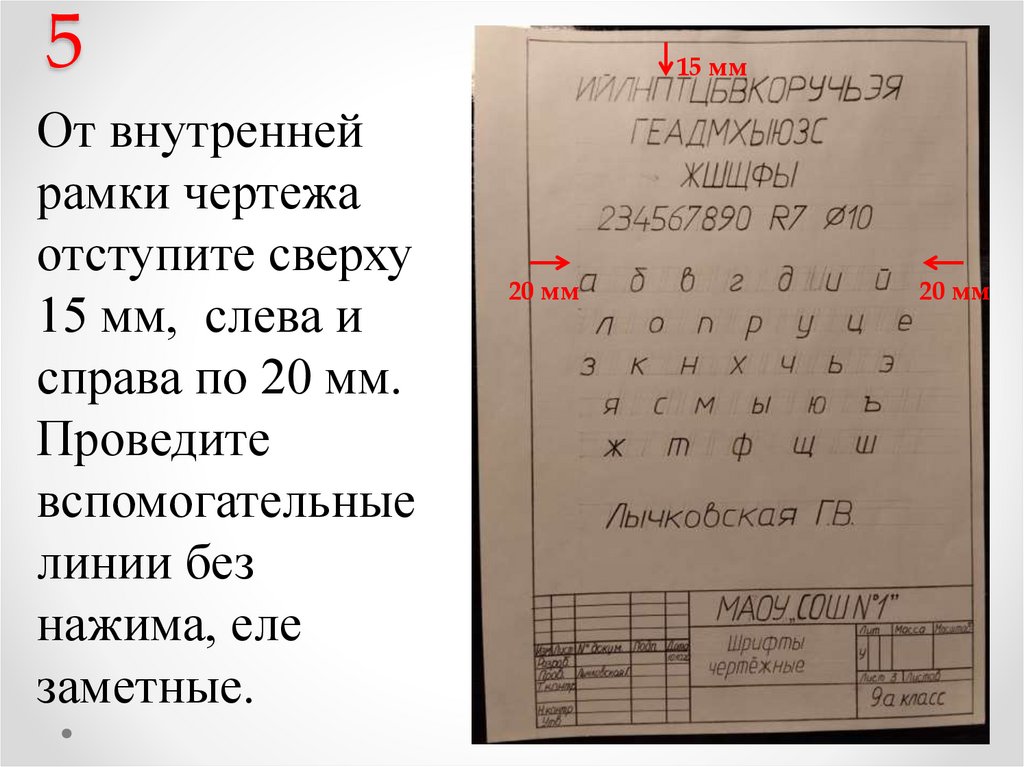

От внутренней
рамки чертежа
отступите сверху
15 мм, слева и
справа по 20 мм.
Проведите
вспомогательные
линии без
нажима, еле
заметные.
15 мм
20 мм
20 мм

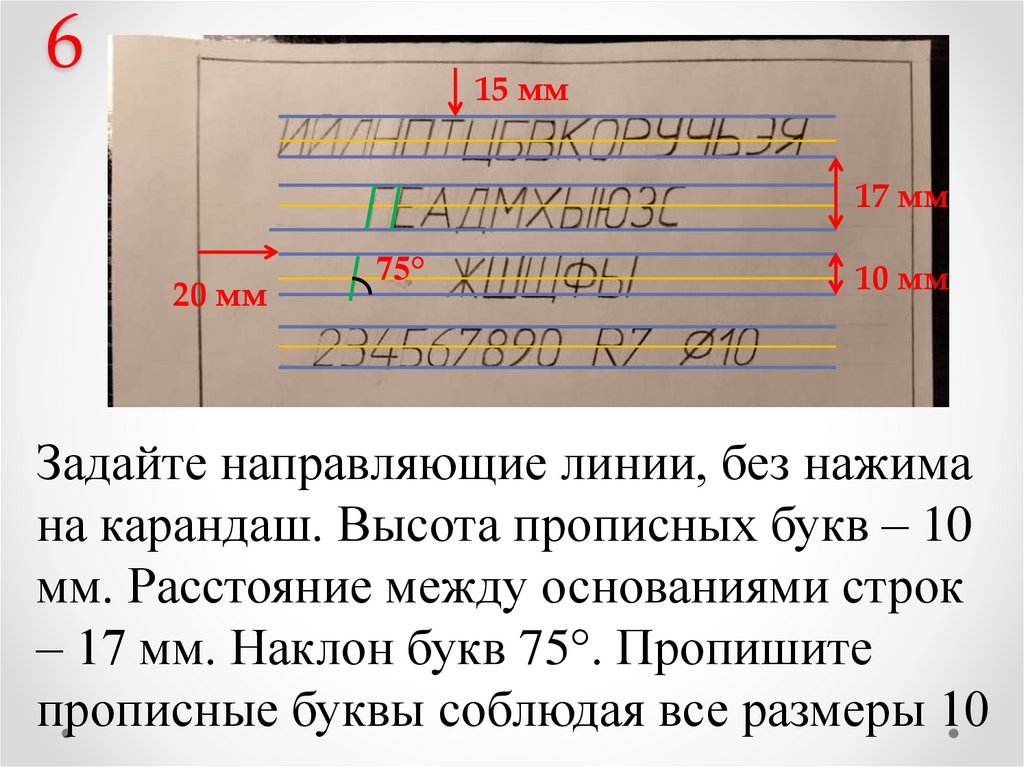

8. 6

15 мм
17 мм
20 мм
75°
10 мм
Задайте направляющие линии, без нажима
на карандаш. Высота прописных букв – 10
мм. Расстояние между основаниями строк
– 17 мм. Наклон букв 75°. Пропишите
прописные буквы соблюдая все размеры 10

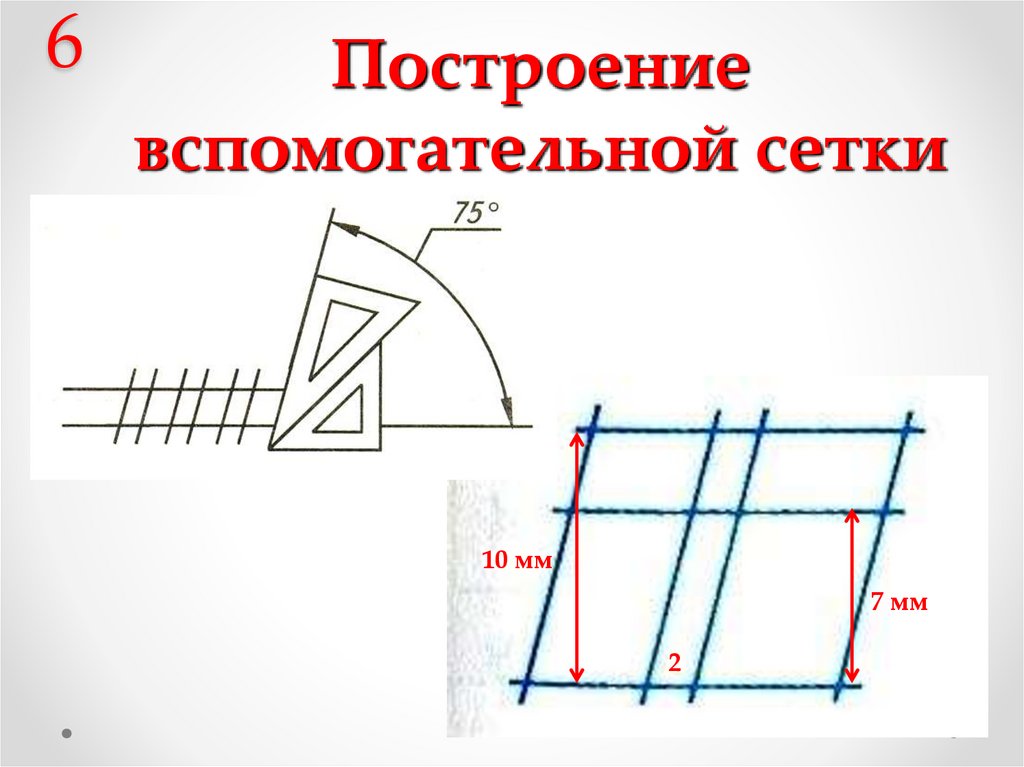

9. 6

Построение
вспомогательной сетки
10 мм
7 мм
2

10. 7

15 мм
10 мм
7 мм
75°
17 мм

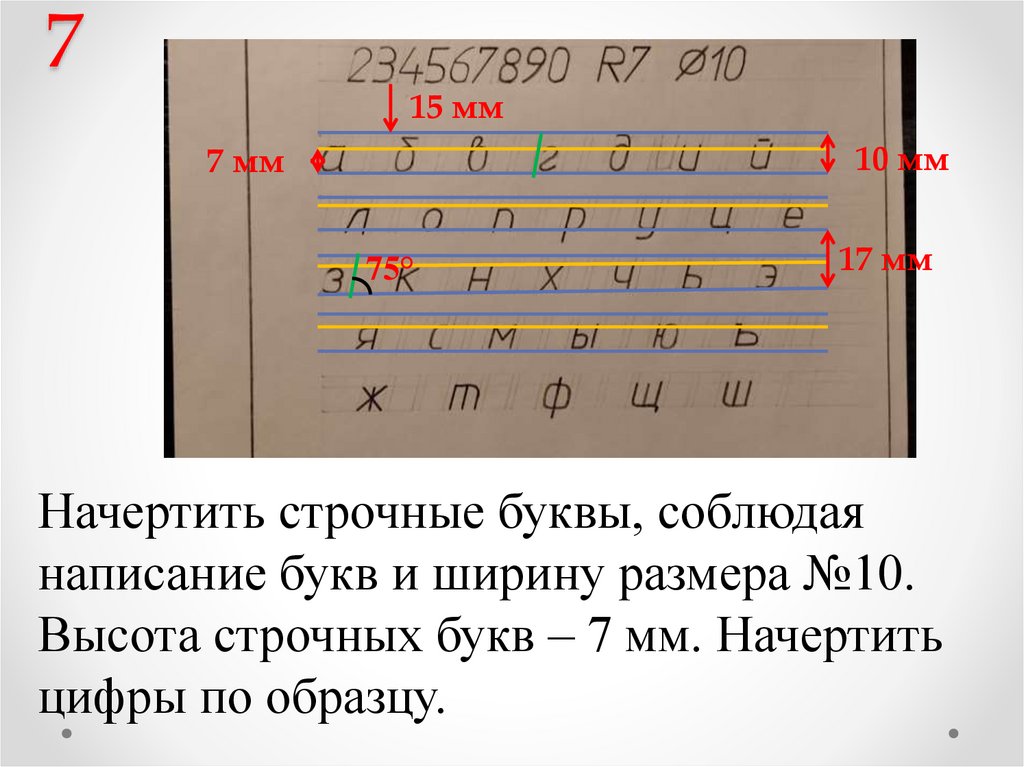

Начертить строчные буквы, соблюдая
написание букв и ширину размера №10.
Высота строчных букв – 7 мм. Начертить
цифры по образцу.

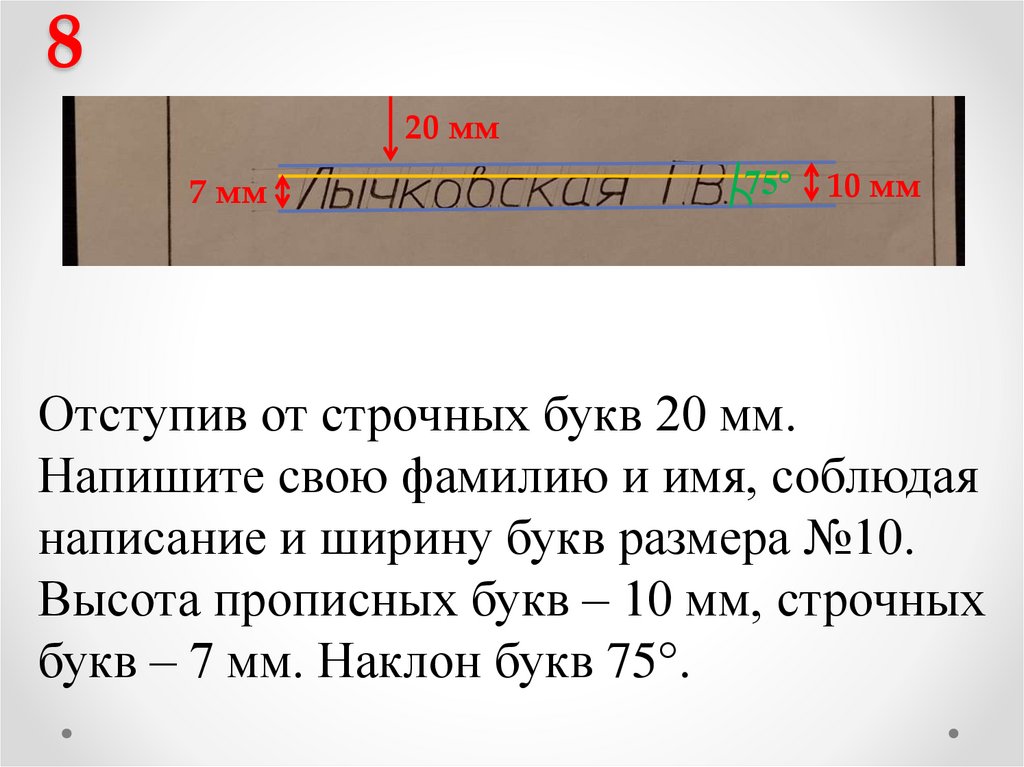

11. 8

20 мм
7 мм
75°
10 мм
Отступив от строчных букв 20 мм.
Напишите свою фамилию и имя, соблюдая
написание и ширину букв размера №10.
Высота прописных букв – 10 мм, строчных
букв – 7 мм. Наклон букв 75°.

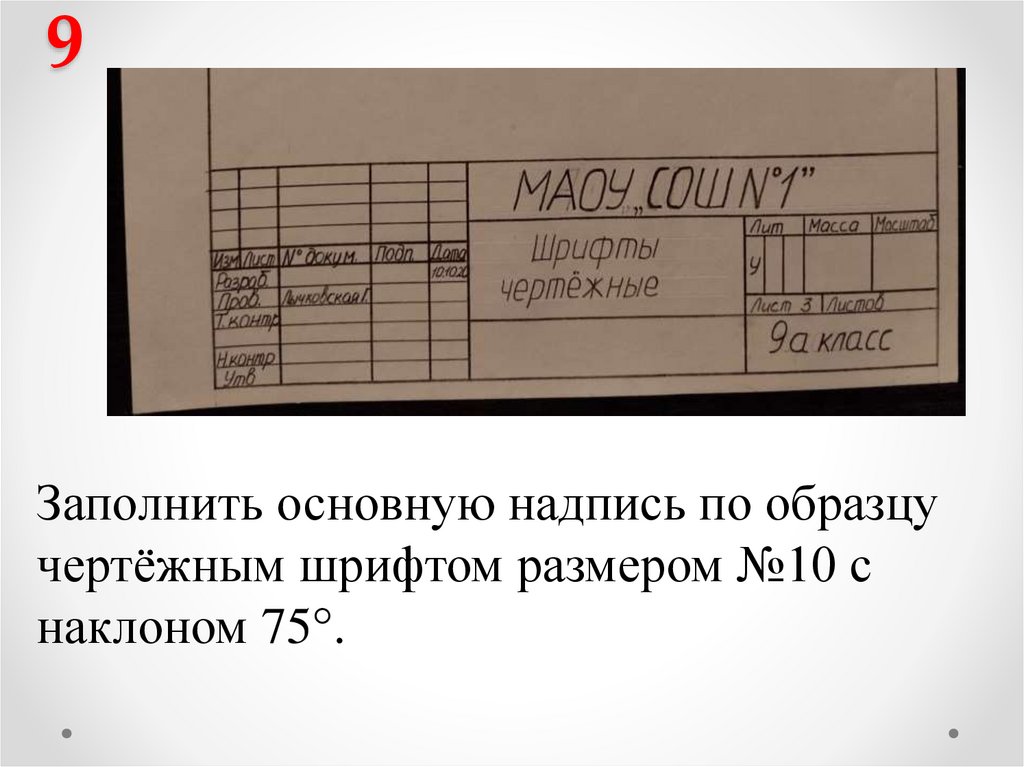

12. 9

Заполнить основную надпись по образцу
чертёжным шрифтом размером №10 с
наклоном 75°.

13. Готовая работа

14.

Домашнее задание
1. Повторить в учебнике стр.22-24
2. Закончить графическую работу №4 по
презентации
3. Принести рабочую тетрадь и
чертежные принадлежности к уроку:
альбом для черчения (или папка для
черчения), простые карандаши – Н, В,
НВ, циркуль, линейка 30 см, два
угольника – 30х90х60, 45х90х45,
роликовая рейсшина, ластик.
