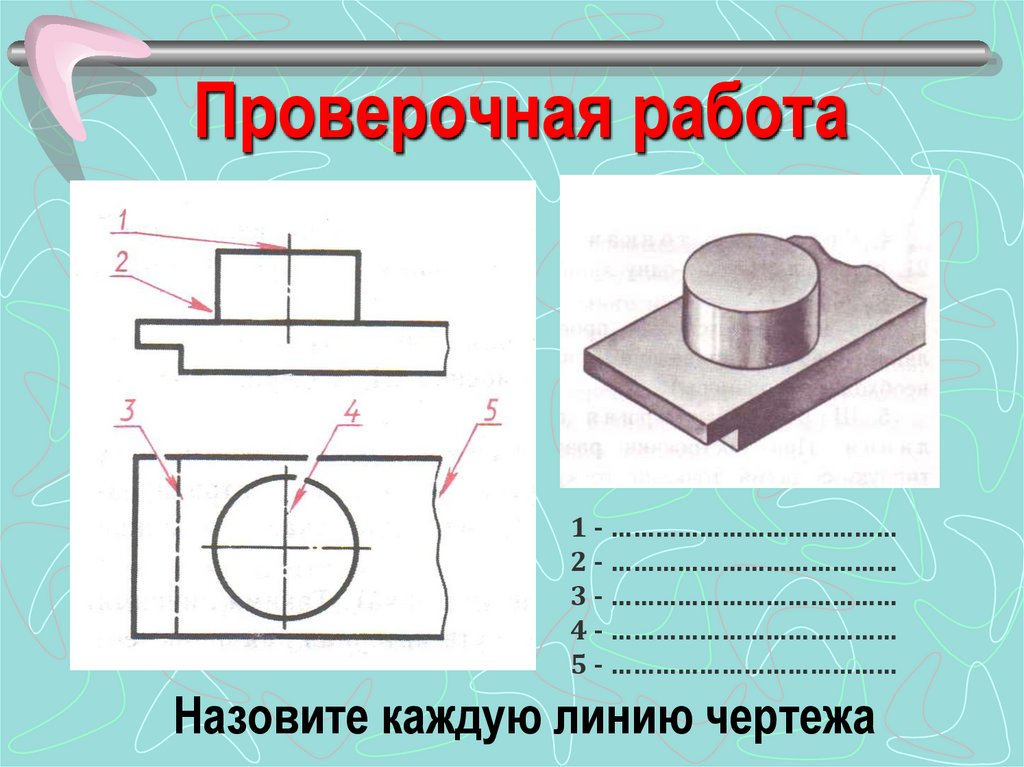

1. Проверочная работа

1 - …………………………………
2 - …………………………………
3 - …………………………………
4 - …………………………………
5 - …………………………………
Назовите каждую линию чертежа

2. ШРИФТЫ ЧЕРТЁЖНЫЕ

ГОСТ 2.304.81

3. Определение

Шрифт (от нем. Shrift) –
это рисунок, начертание
букв какого-либо
алфавита, цифр, знаков.

4. История развития шрифтов:

• В России впервые шрифт ввел Петр I в 1709
году для выполнения надписей на чертежах.
• Все надписи на чертежах должны быть
выполнены только чертежным шрифтом.
• Начертание букв и цифр чертежного шрифта
установлено ГОСТом 2.304-81
для оформления чертежей и другой текстовой
документации во всех отраслях
промышленности.

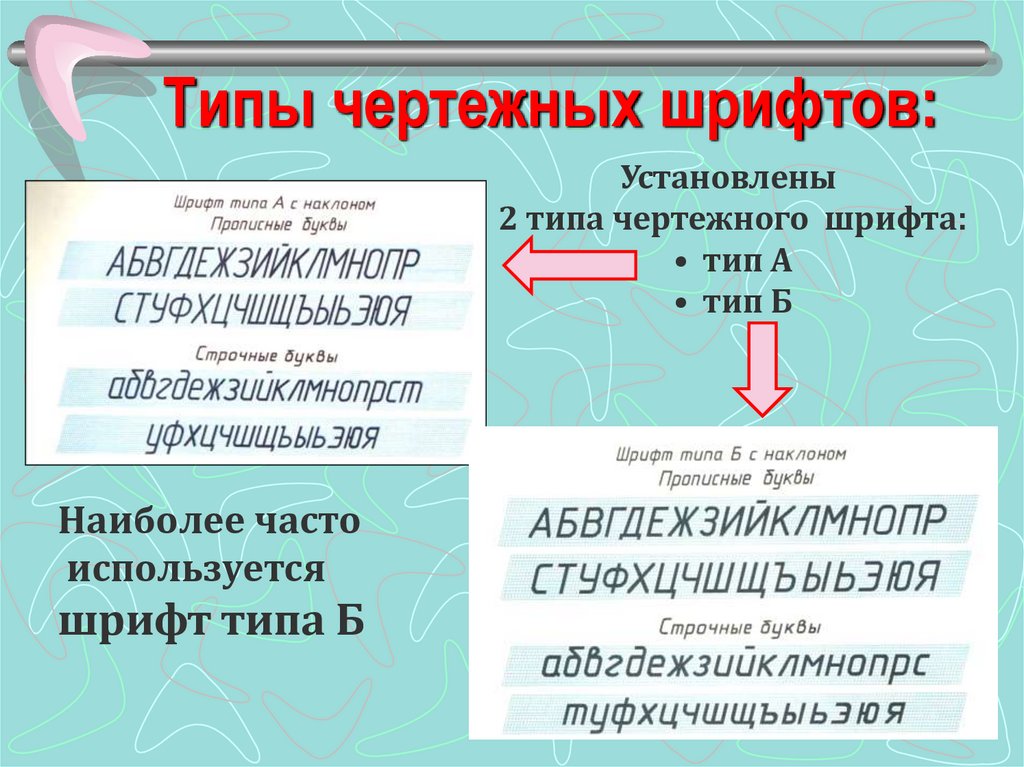

5. Типы чертежных шрифтов:

Установлены
2 типа чертежного шрифта:
• тип А
• тип Б
Наиболее часто
используется
шрифт типа Б

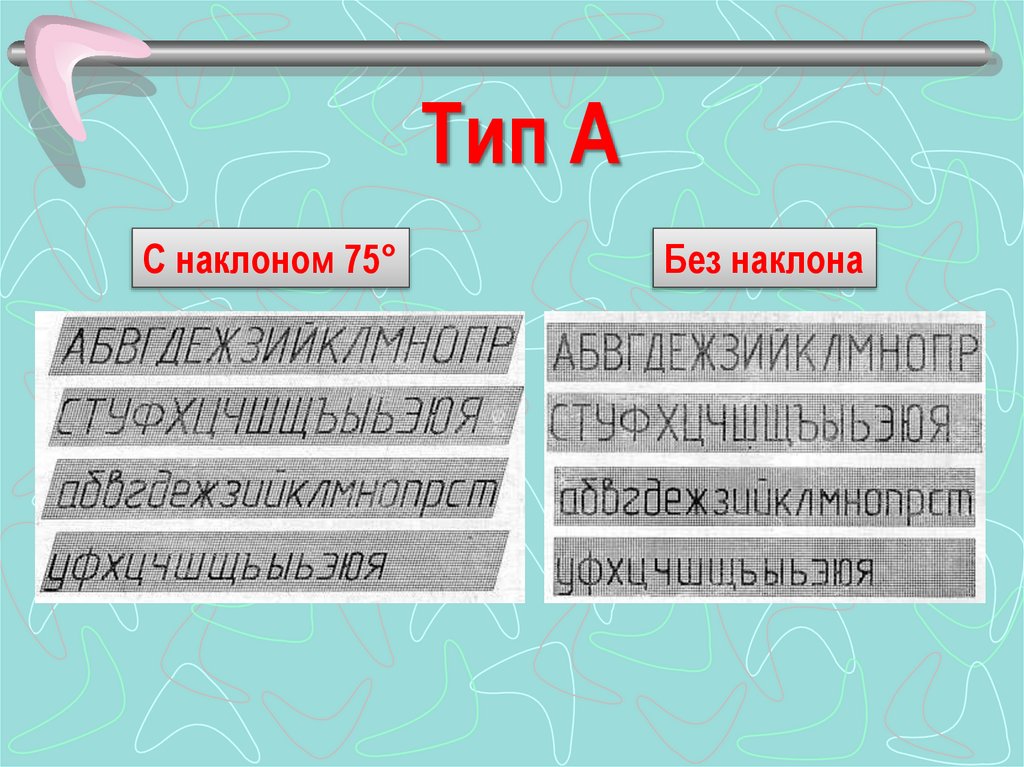

6. Тип А

С наклоном 75°
Без наклона

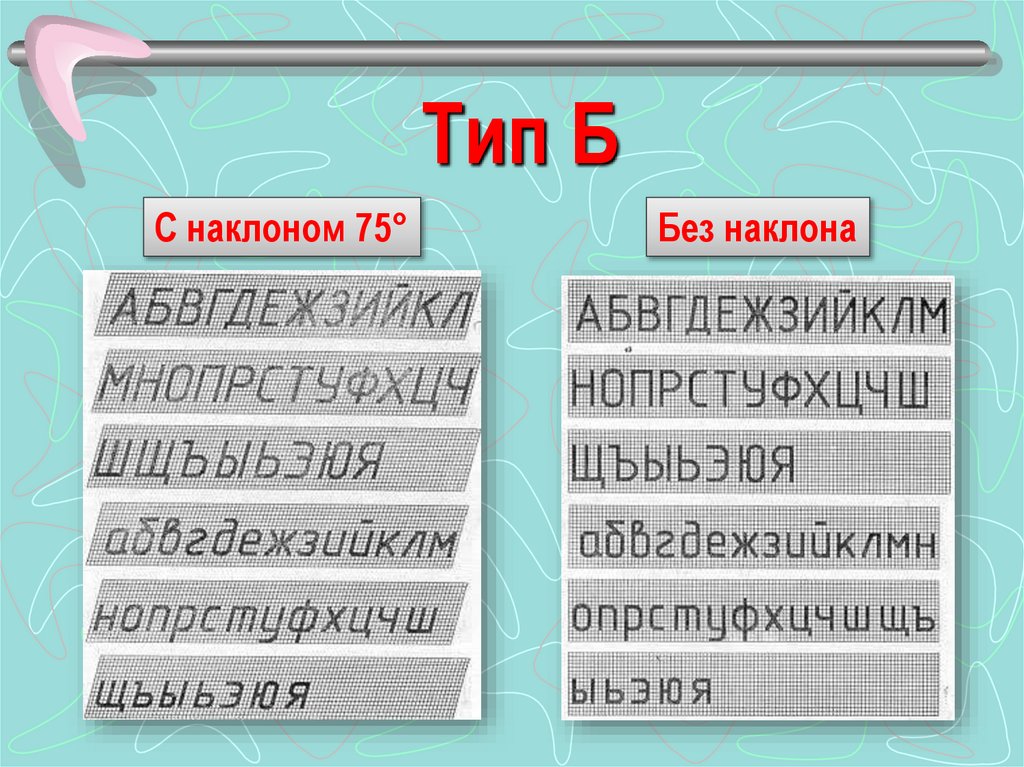

7. Тип Б

С наклоном 75°
Без наклона

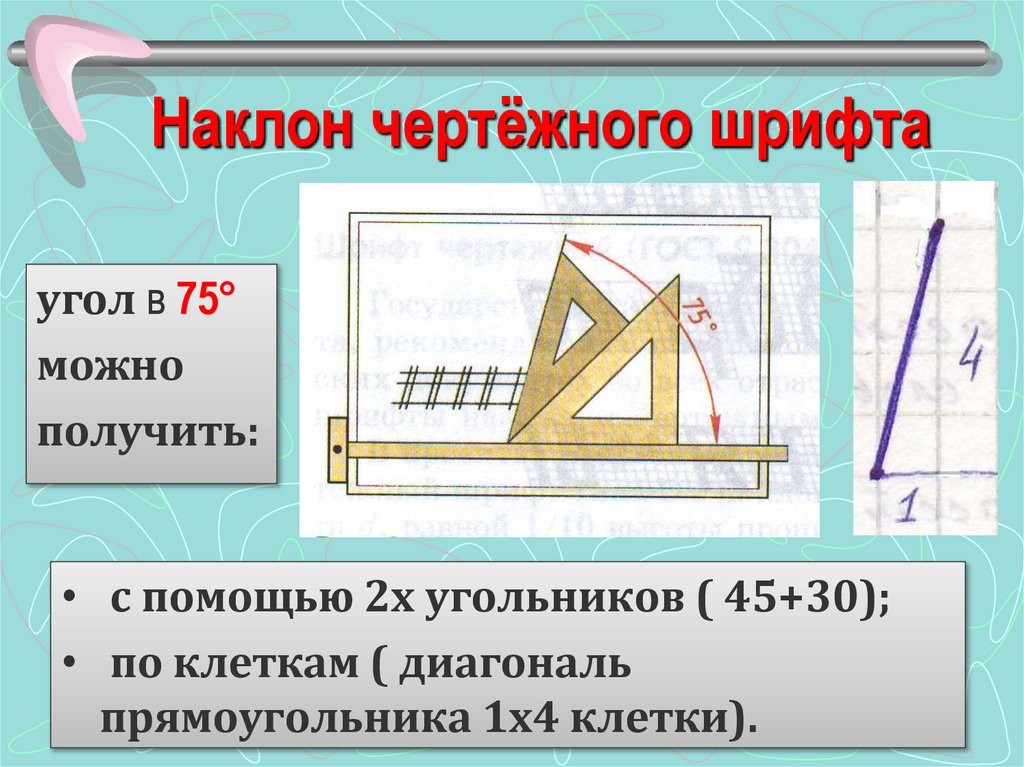

8. Наклон чертёжного шрифта

угол в 75°
можно
получить:
• с помощью 2х угольников ( 45+30);
• по клеткам ( диагональ
прямоугольника 1х4 клетки).

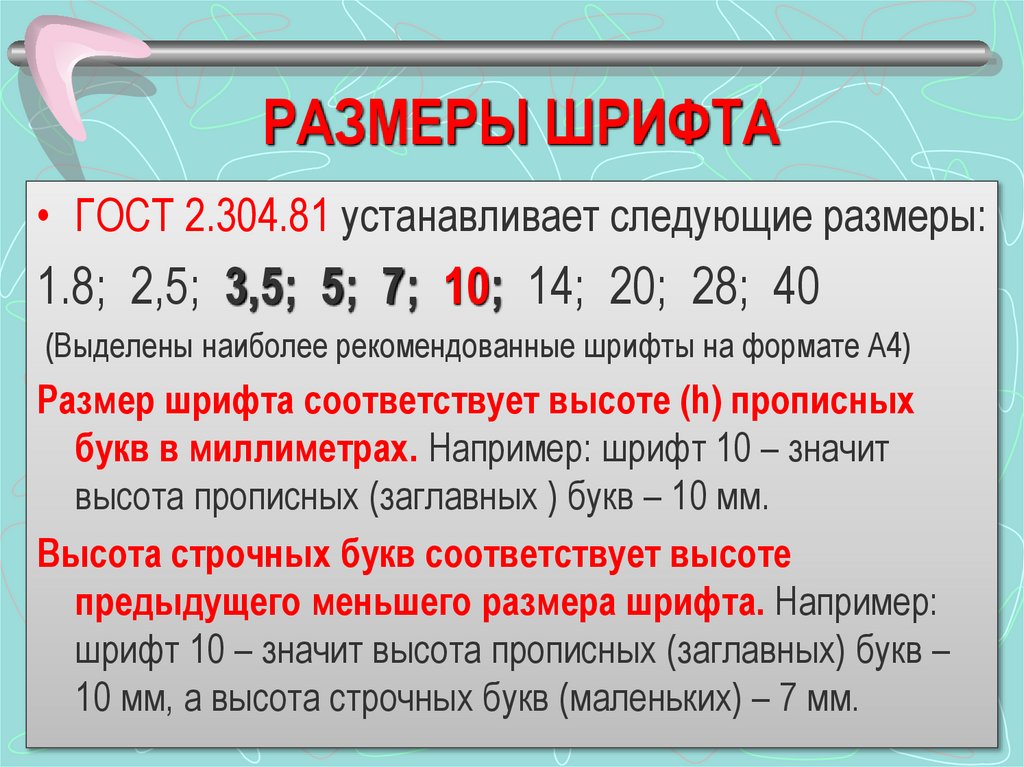

9. РАЗМЕРЫ ШРИФТА

• ГОСТ 2.304.81 устанавливает следующие размеры:
1.8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40
(Выделены наиболее рекомендованные шрифты на формате А4)
Размер шрифта соответствует высоте (h) прописных
букв в миллиметрах. Например: шрифт 10 – значит
высота прописных (заглавных ) букв – 10 мм.
Высота строчных букв соответствует высоте
предыдущего меньшего размера шрифта. Например:
шрифт 10 – значит высота прописных (заглавных) букв –
10 мм, а высота строчных букв (маленьких) – 7 мм.

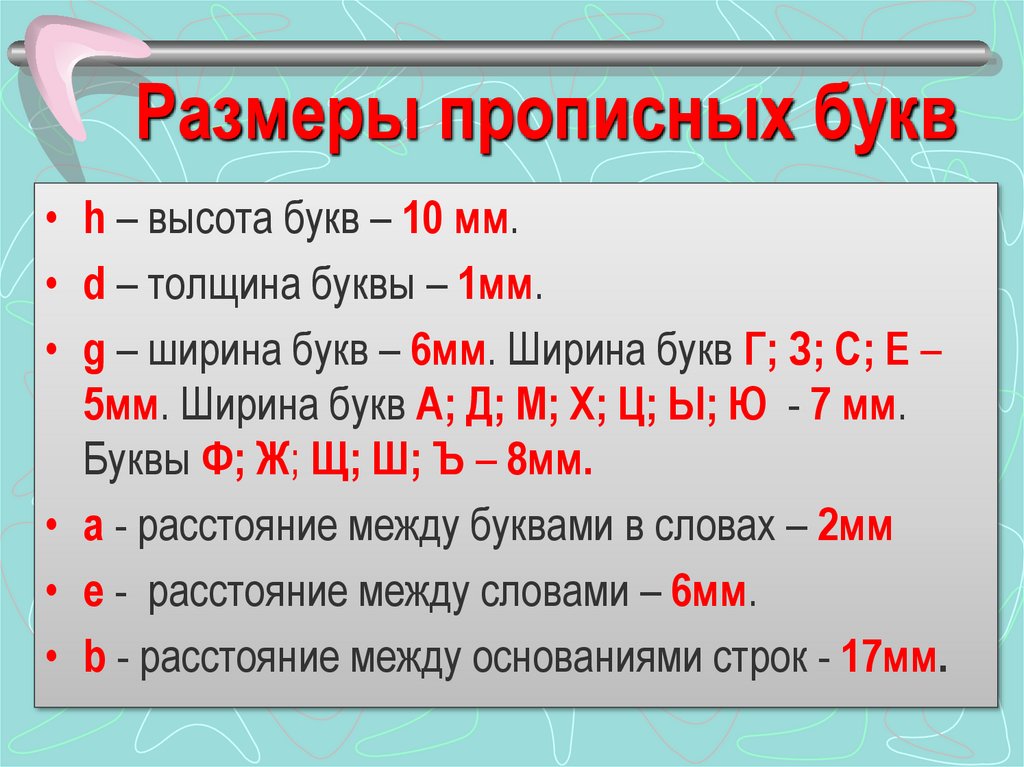

10. Размеры прописных букв

• h – высота букв – 10 мм.
• d – толщина буквы – 1мм.
• g – ширина букв – 6мм. Ширина букв Г; З; С; Е –
5мм. Ширина букв А; Д; М; Х; Ц; Ы; Ю - 7 мм.
Буквы Ф; Ж; Щ; Ш; Ъ – 8мм.
• а - расстояние между буквами в словах – 2мм
• е - расстояние между словами – 6мм.
• b - расстояние между основаниями строк - 17мм.

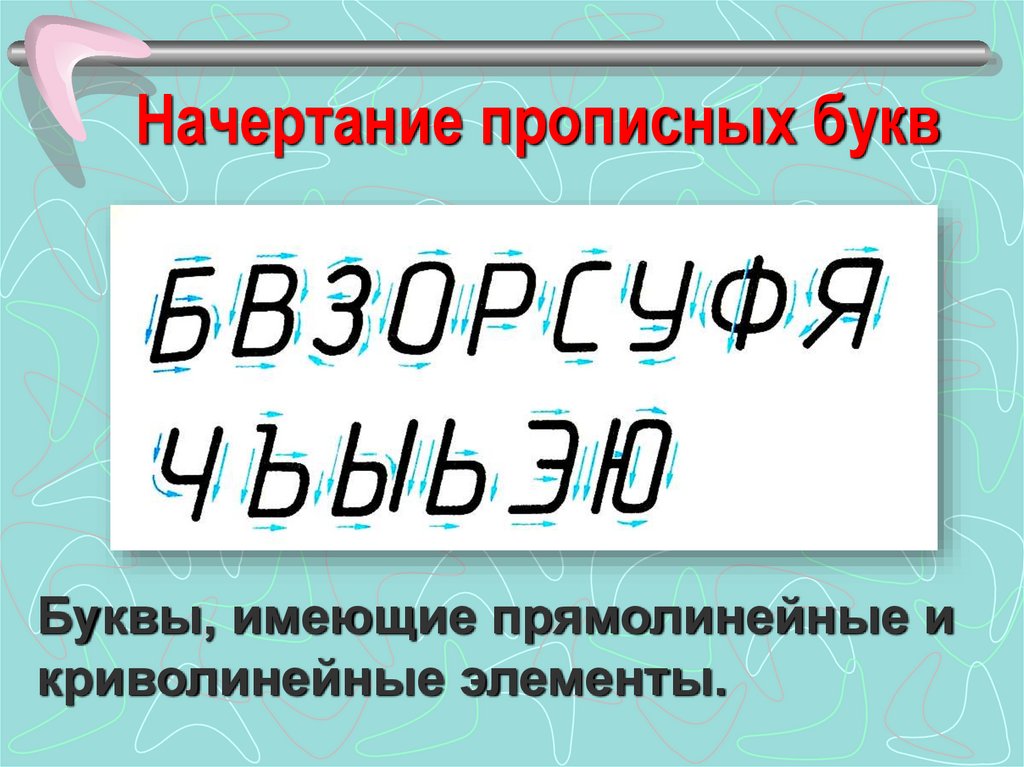

11. Начертание прописных букв

Буквы, имеющие прямолинейные и
криволинейные элементы.

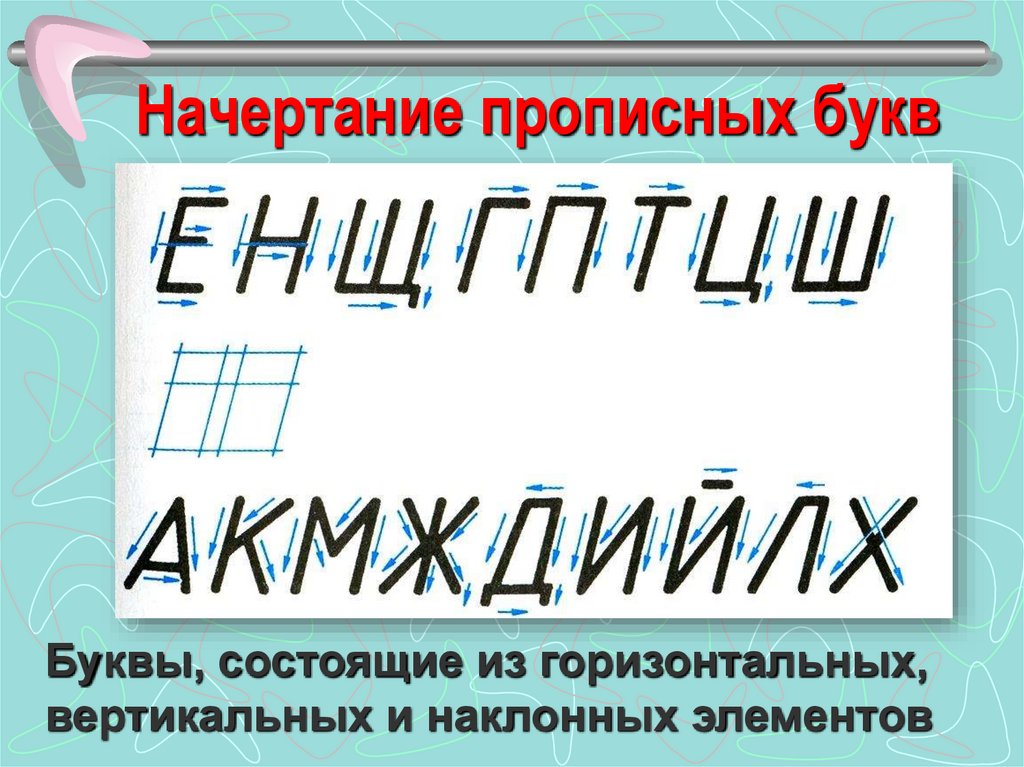

12. Начертание прописных букв

Буквы, состоящие из горизонтальных,
вертикальных и наклонных элементов

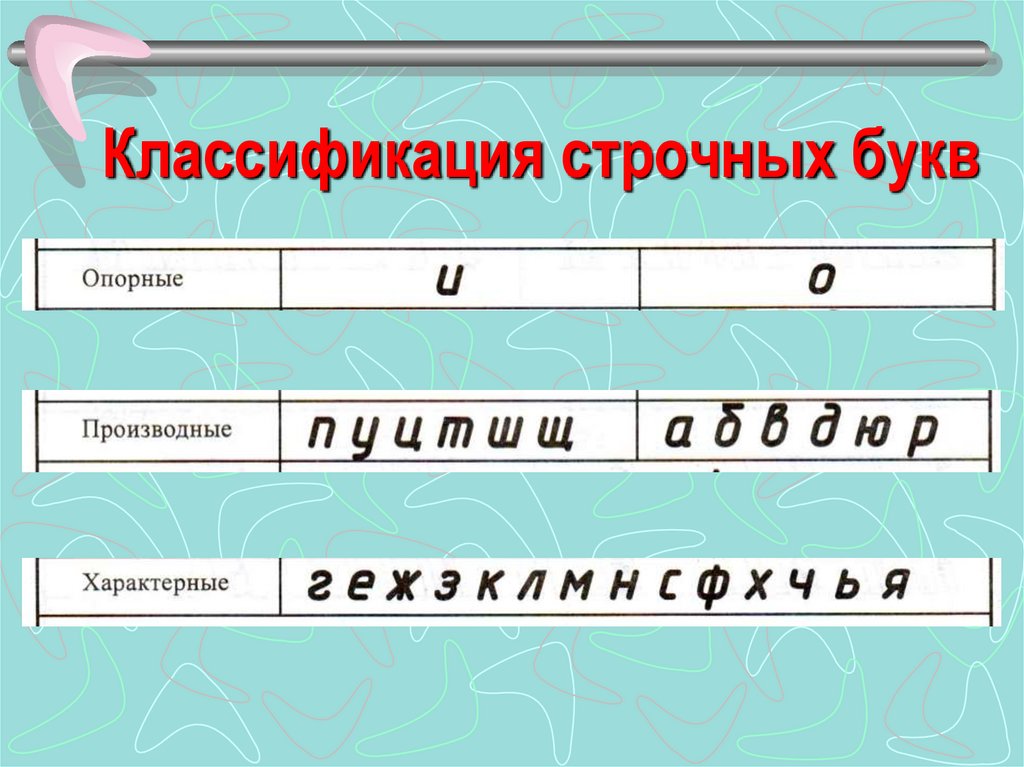

13. Классификация строчных букв

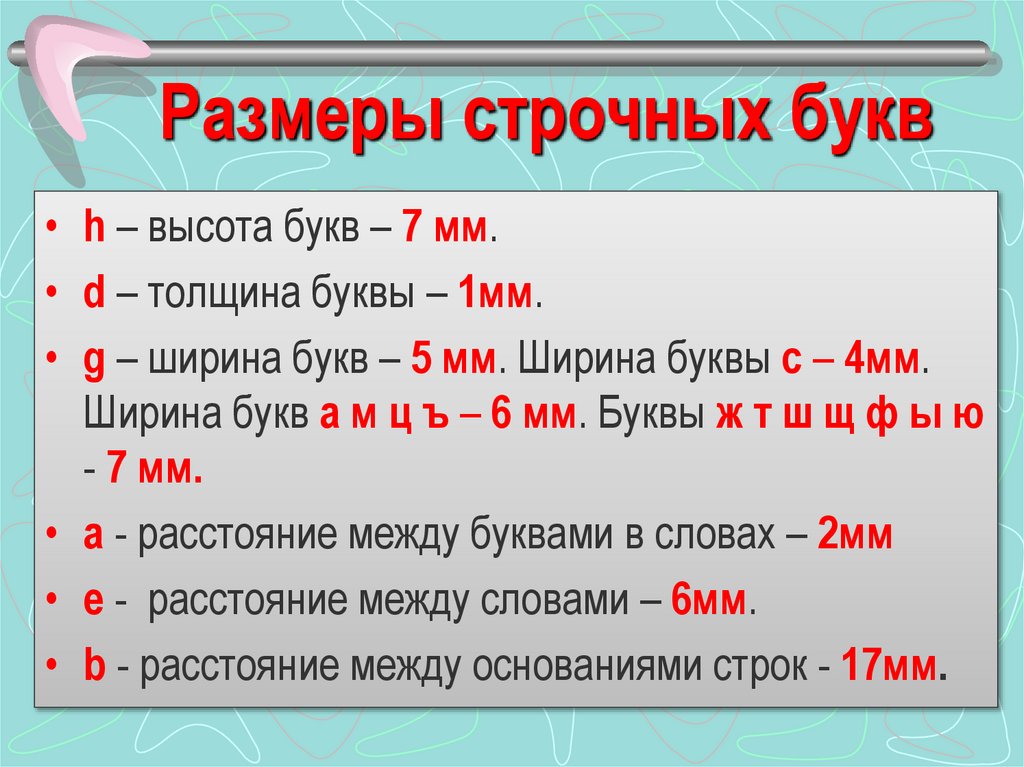

14. Размеры строчных букв

• h – высота букв – 7 мм.
• d – толщина буквы – 1мм.
• g – ширина букв – 5 мм. Ширина буквы с – 4мм.
Ширина букв а м ц ъ – 6 мм. Буквы ж т ш щ ф ы ю
- 7 мм.
• а - расстояние между буквами в словах – 2мм
• е - расстояние между словами – 6мм.
• b - расстояние между основаниями строк - 17мм.

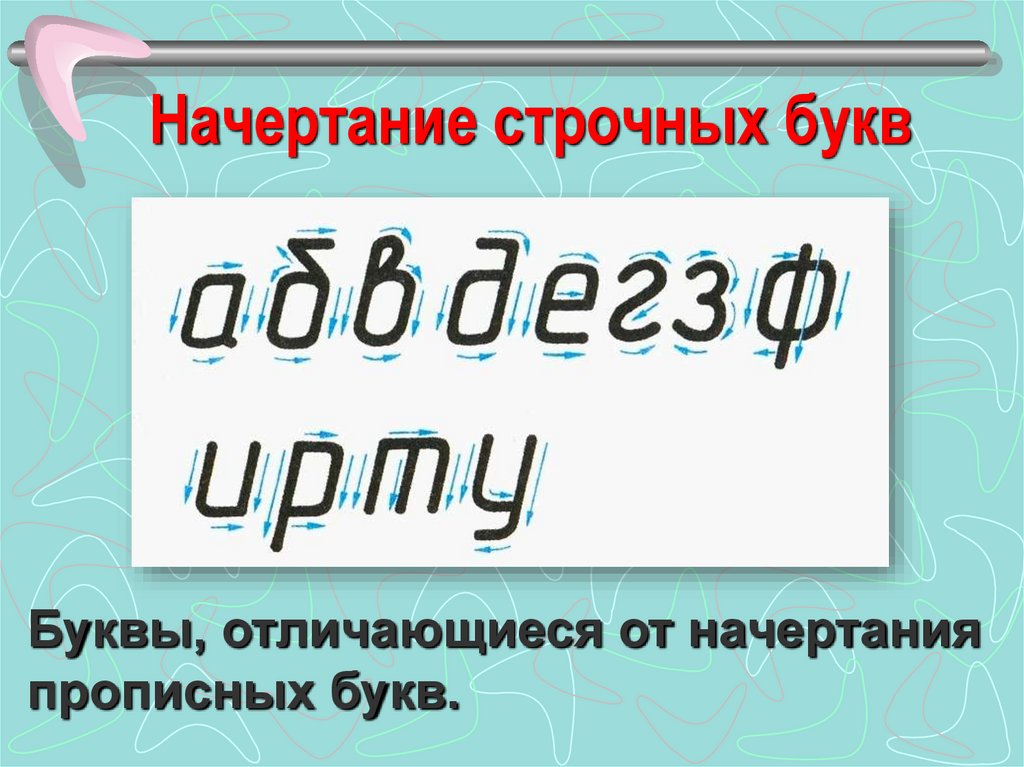

15. Начертание строчных букв

Буквы, отличающиеся от начертания
прописных букв.

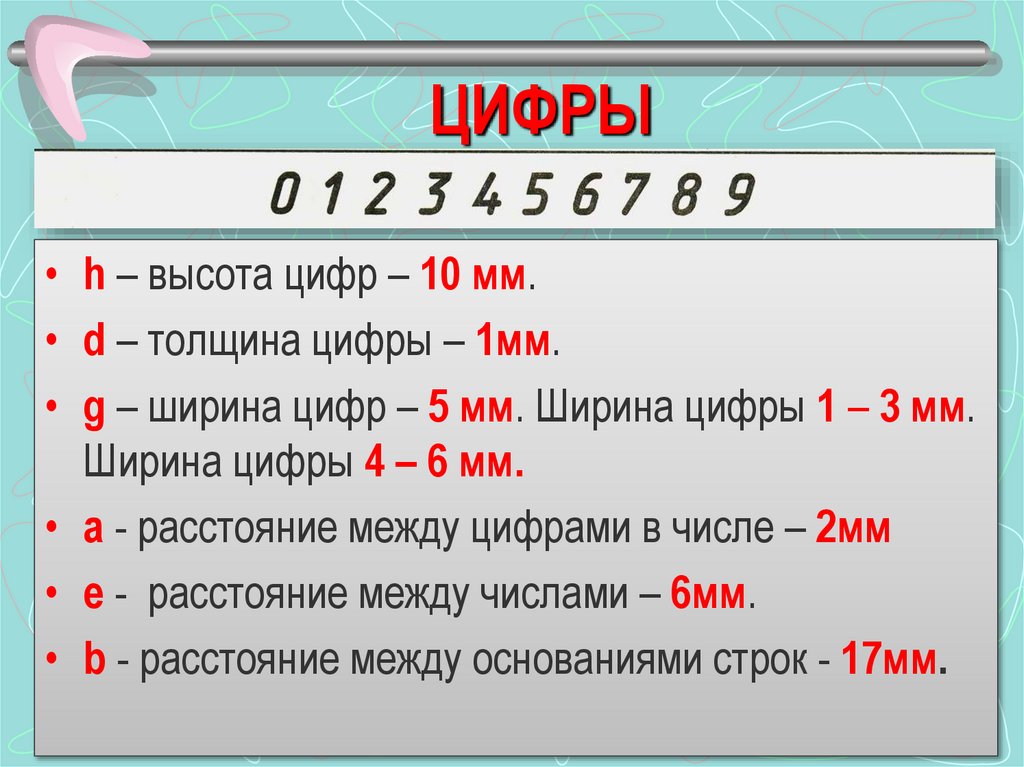

16. ЦИФРЫ

• h – высота цифр – 10 мм.
• d – толщина цифры – 1мм.
• g – ширина цифр – 5 мм. Ширина цифры 1 – 3 мм.
Ширина цифры 4 – 6 мм.
• а - расстояние между цифрами в числе – 2мм
• е - расстояние между числами – 6мм.
• b - расстояние между основаниями строк - 17мм.

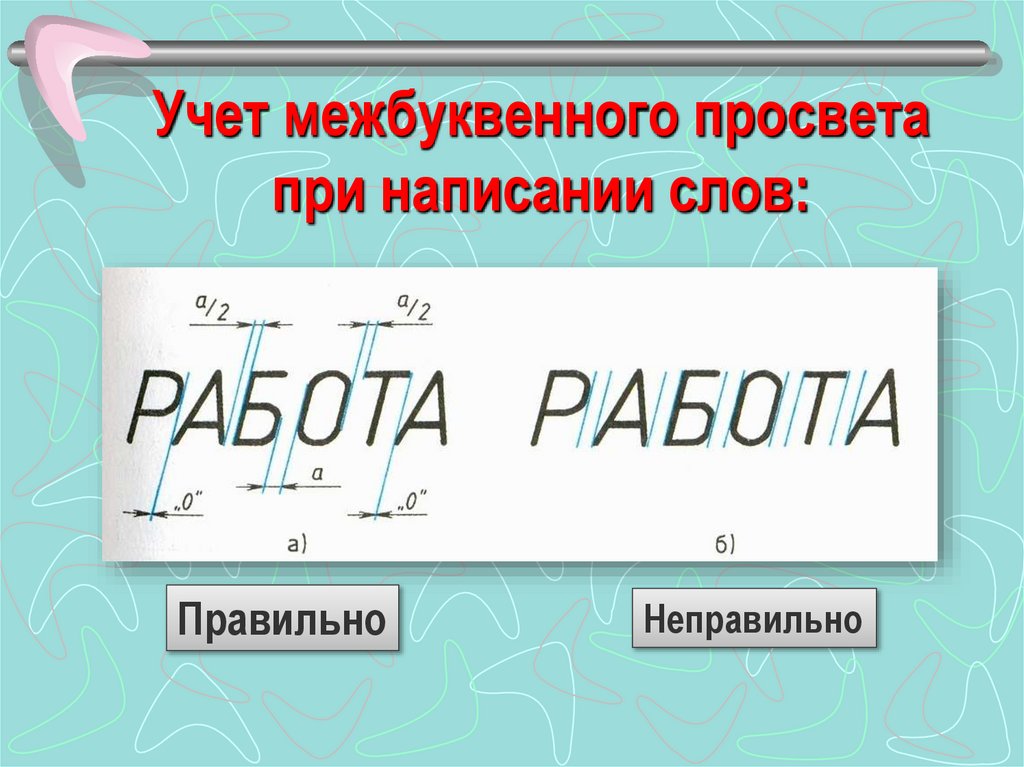

17. Учет межбуквенного просвета при написании слов:

Правильно
Неправильно

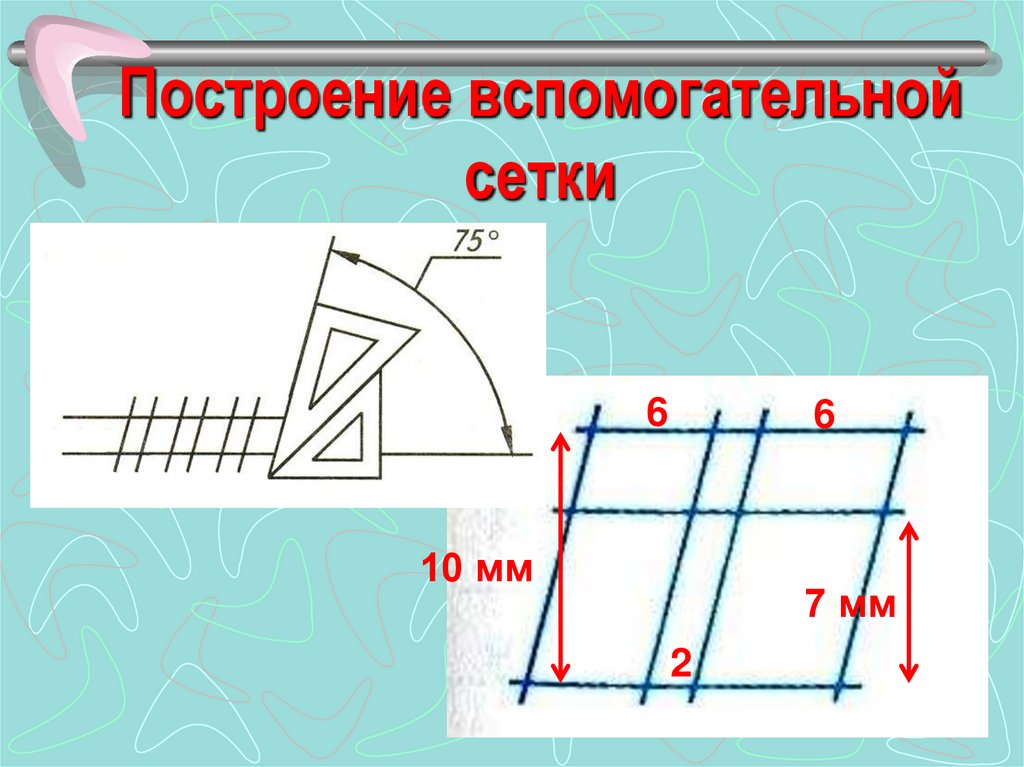

18. Построение вспомогательной сетки

6
6
10 мм
7 мм
2

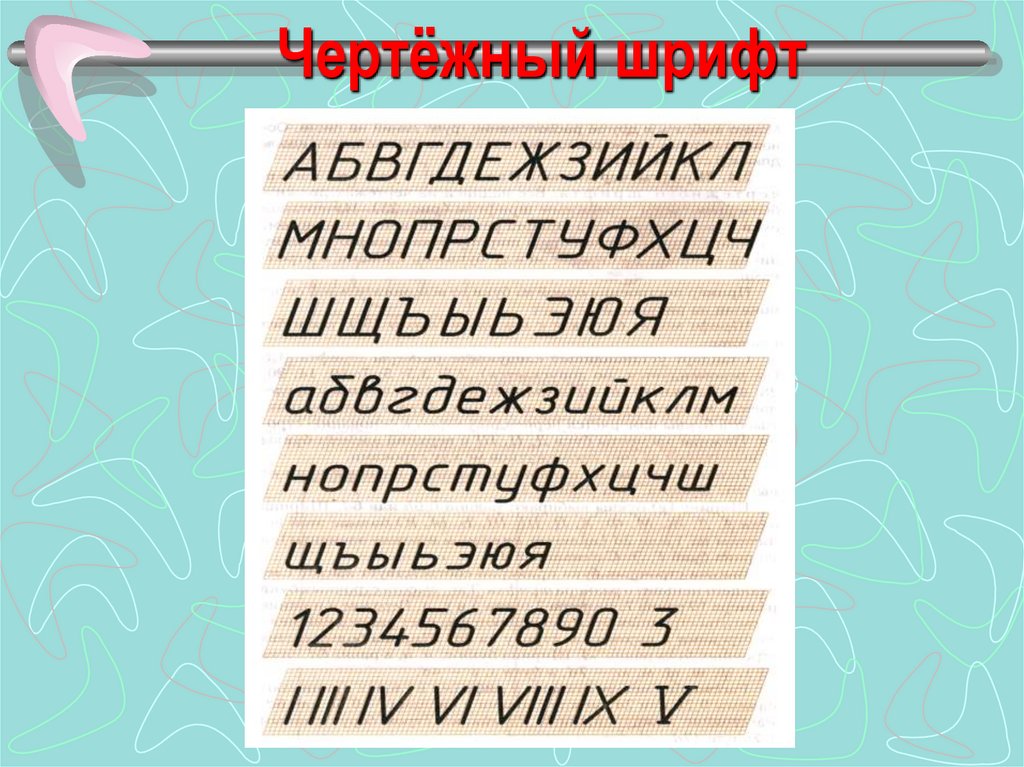

19. Чертёжный шрифт

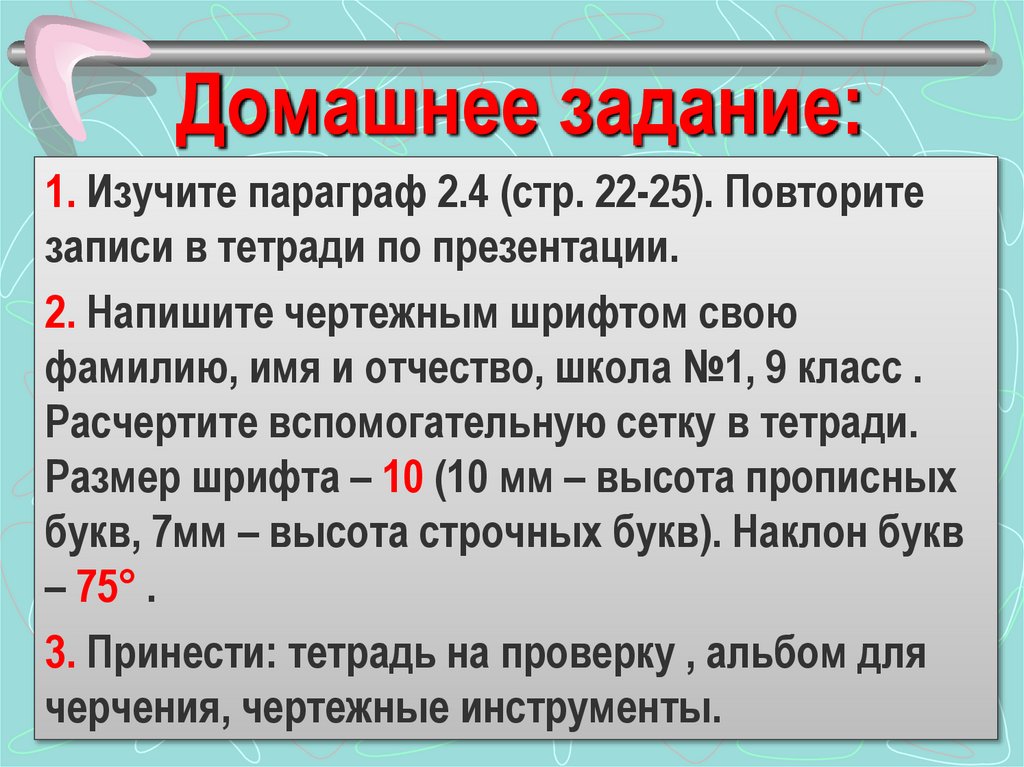

20. Домашнее задание:

1. Изучите параграф 2.4 (стр. 22-25). Повторите
записи в тетради по презентации.
2. Напишите чертежным шрифтом свою
фамилию, имя и отчество, школа №1, 9 класс .
Расчертите вспомогательную сетку в тетради.
Размер шрифта – 10 (10 мм – высота прописных
букв, 7мм – высота строчных букв). Наклон букв
– 75° .
3. Принести: тетрадь на проверку , альбом для
черчения, чертежные инструменты.
