Линии на чертеже

1.

ЛИНИИ НА ЧЕРТЕЖЕ

2.

ЛИНИИ НА ЧЕРТЕЖАХ

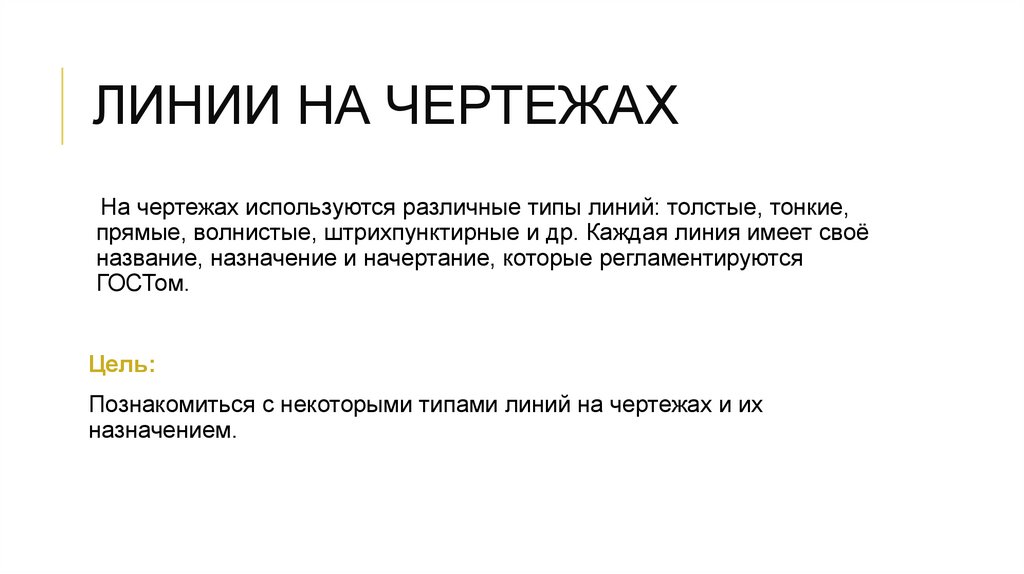

На чертежах используются различные типы линий: толстые, тонкие,
прямые, волнистые, штрихпунктирные и др. Каждая линия имеет своё
название, назначение и начертание, которые регламентируются
ГОСТом.
Цель:
Познакомиться с некоторыми типами линий на чертежах и их
назначением.

3.

ЛИНИИ НА ЧЕРТЕЖАХ

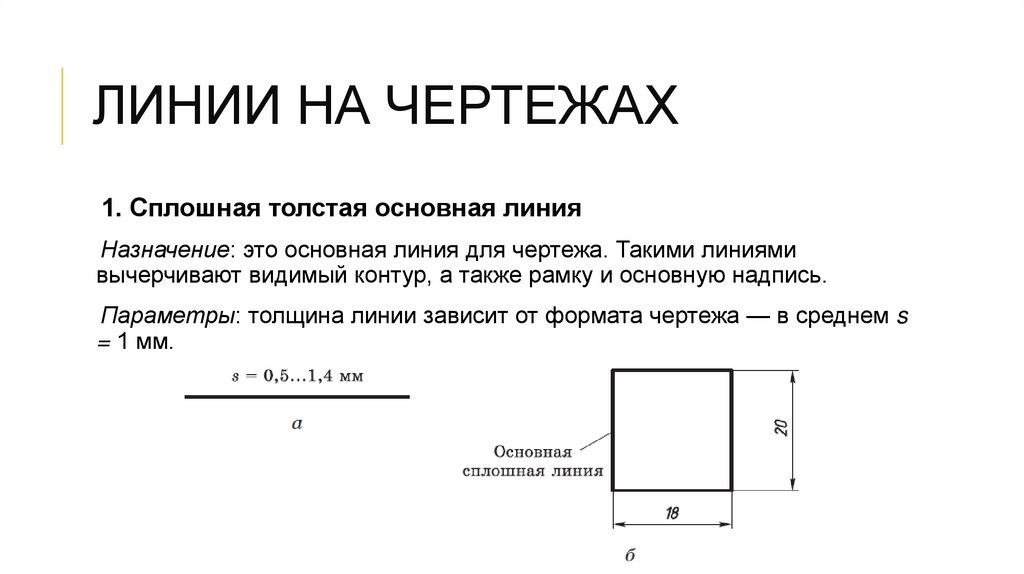

1. Сплошная толстая основная линия
Назначение: это основная линия для чертежа. Такими линиями
вычерчивают видимый контур, а также рамку и основную надпись.
Параметры: толщина линии зависит от формата чертежа — в среднем s
= 1 мм.

4.

ЛИНИИ НА ЧЕРТЕЖАХ

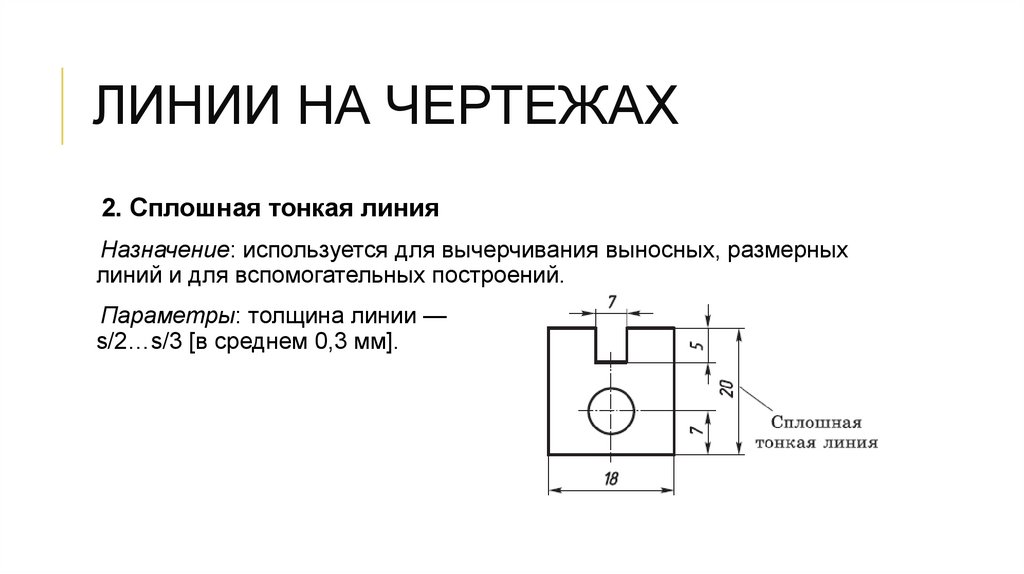

2. Сплошная тонкая линия
Назначение: используется для вычерчивания выносных, размерных
линий и для вспомогательных построений.
Параметры: толщина линии —
s/2…s/3 [в среднем 0,3 мм].

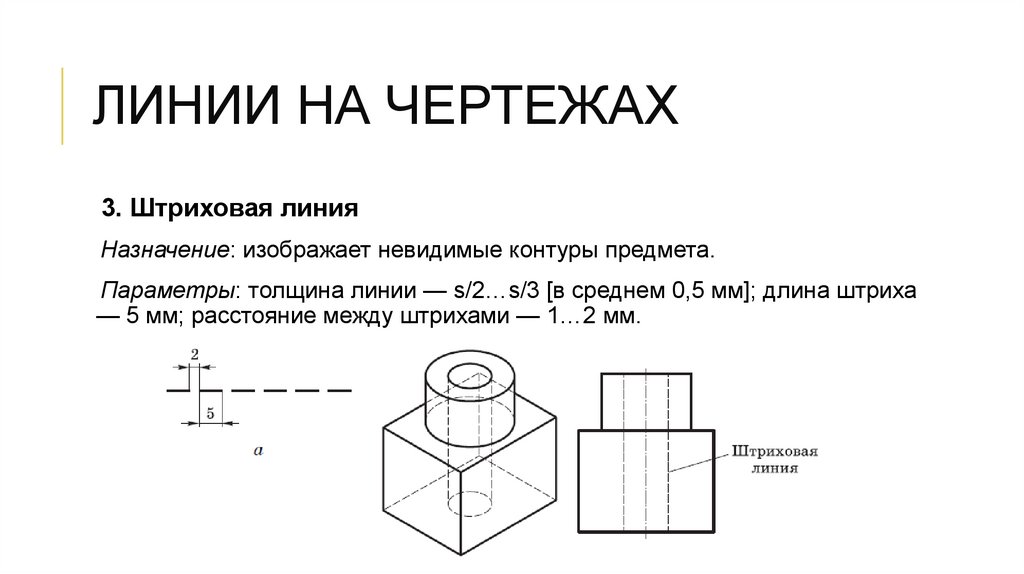

5.

ЛИНИИ НА ЧЕРТЕЖАХ
3. Штриховая линия
Назначение: изображает невидимые контуры предмета.
Параметры: толщина линии — s/2…s/3 [в среднем 0,5 мм]; длина штриха
— 5 мм; расстояние между штрихами — 1…2 мм.

6.

ЛИНИИ НА ЧЕРТЕЖАХ

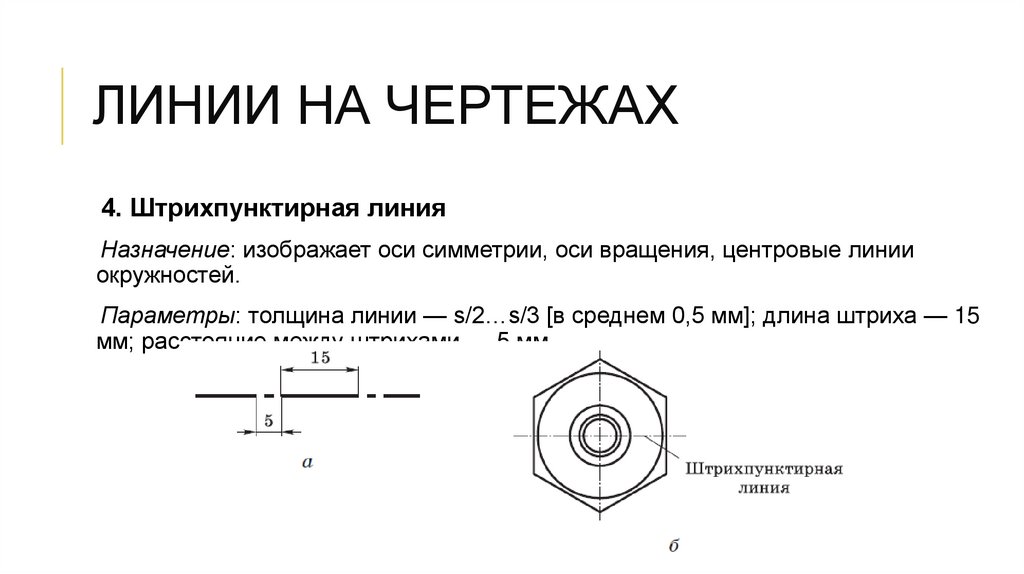

4. Штрихпунктирная линия
Назначение: изображает оси симметрии, оси вращения, центровые линии
окружностей.
Параметры: толщина линии — s/2…s/3 [в среднем 0,5 мм]; длина штриха — 15
мм; расстояние между штрихами — 5 мм.

7.

ЛИНИИ НА ЧЕРТЕЖАХ

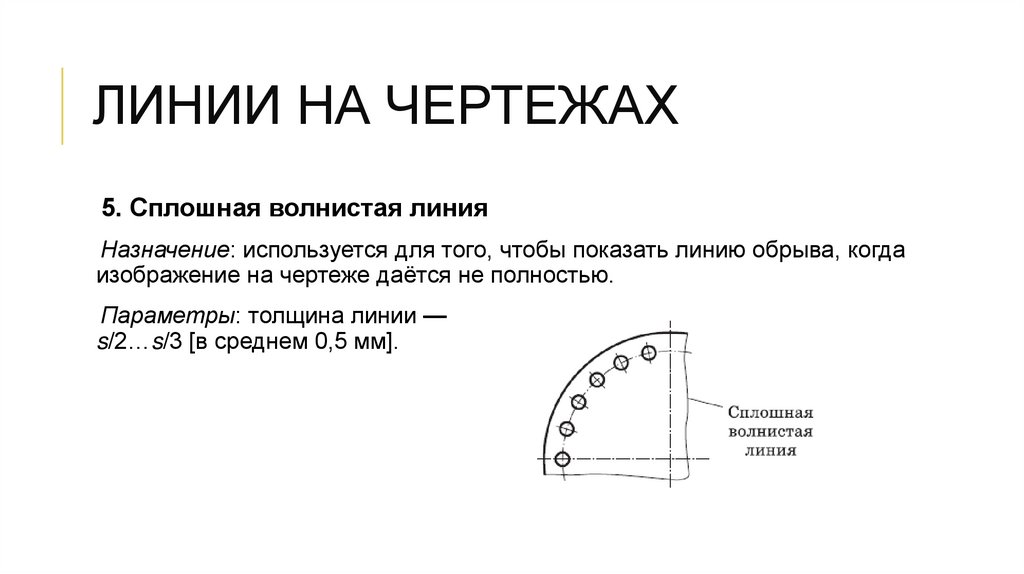

5. Сплошная волнистая линия
Назначение: используется для того, чтобы показать линию обрыва, когда
изображение на чертеже даётся не полностью.
Параметры: толщина линии —
s/2…s/3 [в среднем 0,5 мм].

8.

ЛИНИИ НА ЧЕРТЕЖАХ

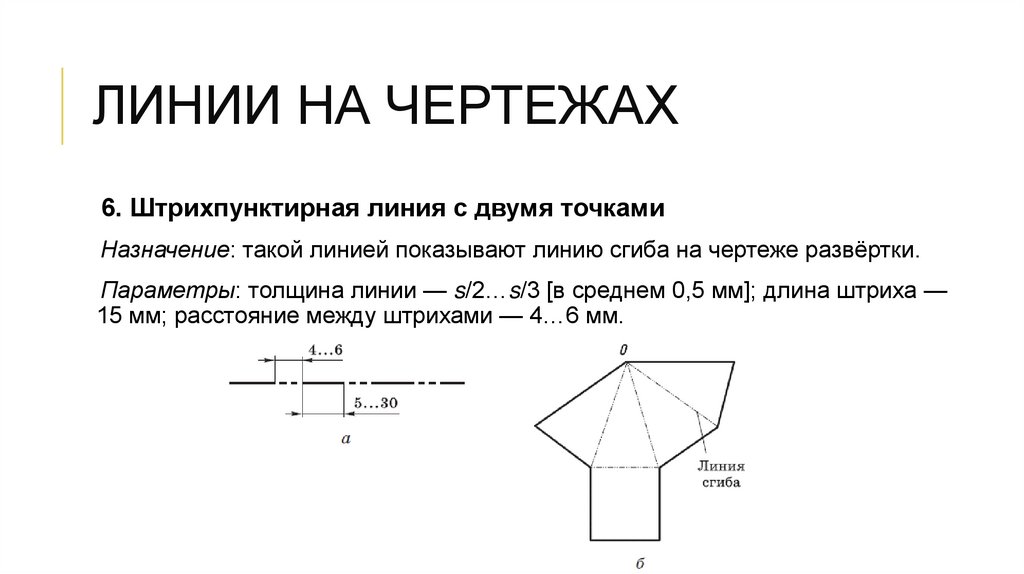

6. Штрихпунктирная линия с двумя точками
Назначение: такой линией показывают линию сгиба на чертеже развёртки.
Параметры: толщина линии — s/2…s/3 [в среднем 0,5 мм]; длина штриха —
15 мм; расстояние между штрихами — 4…6 мм.

9.

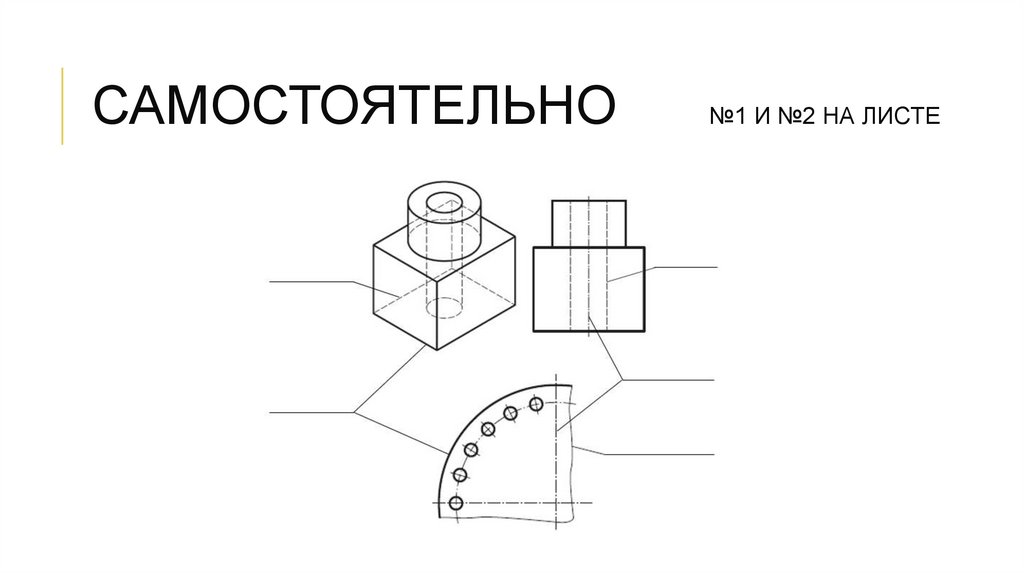

САМОСТОЯТЕЛЬНО
№1 И №2 НА ЛИСТЕ

10.

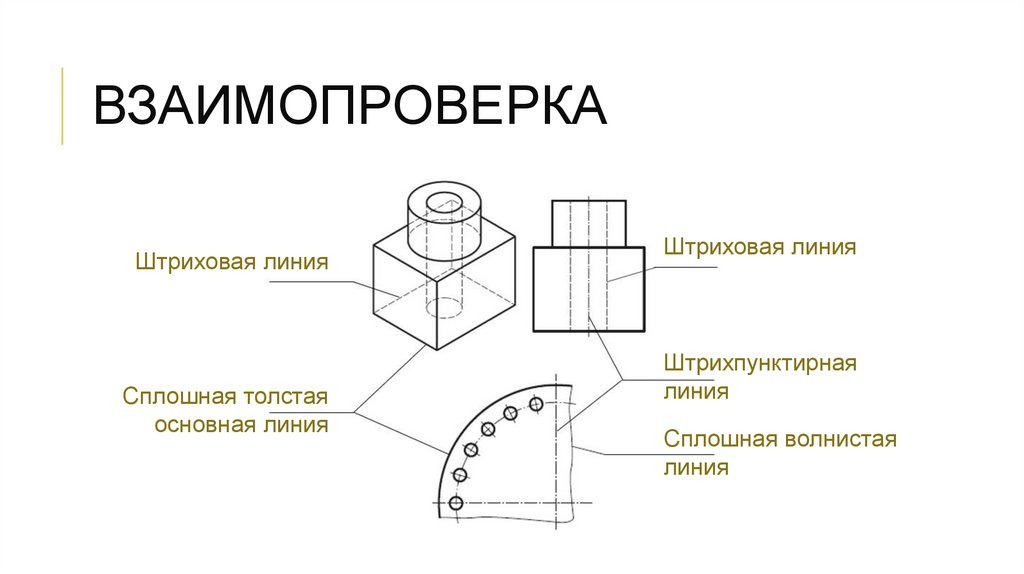

ВЗАИМОПРОВЕРКА
Штриховая линия
Сплошная толстая
основная линия
Штриховая линия
Штрихпунктирная
линия
Сплошная волнистая
линия

11.

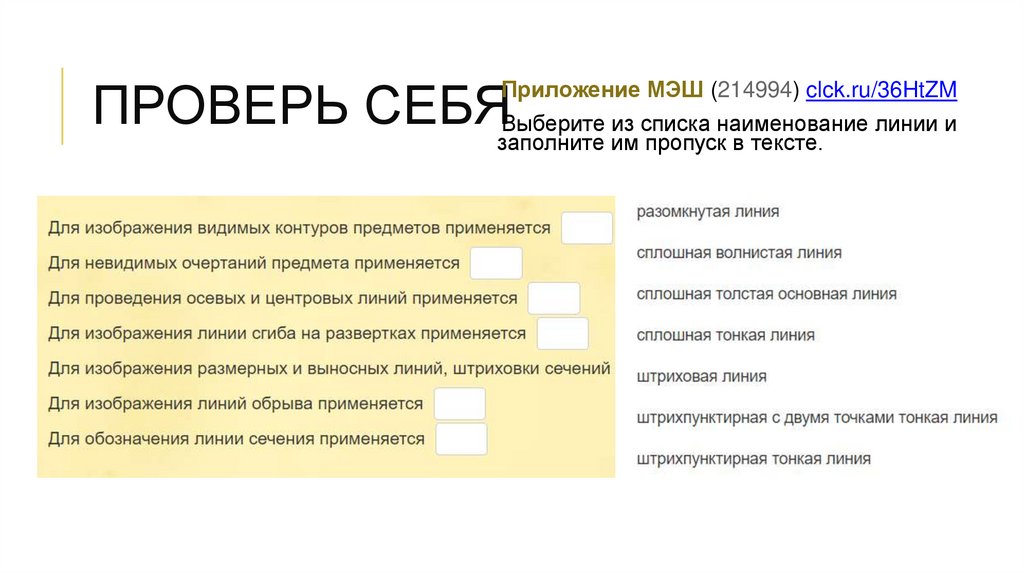

ПРОВЕРЬ СЕБЯзаполните
Выберите из списка наименование линии и
им пропуск в тексте.
Приложение МЭШ (214994) clck.ru/36HtZM

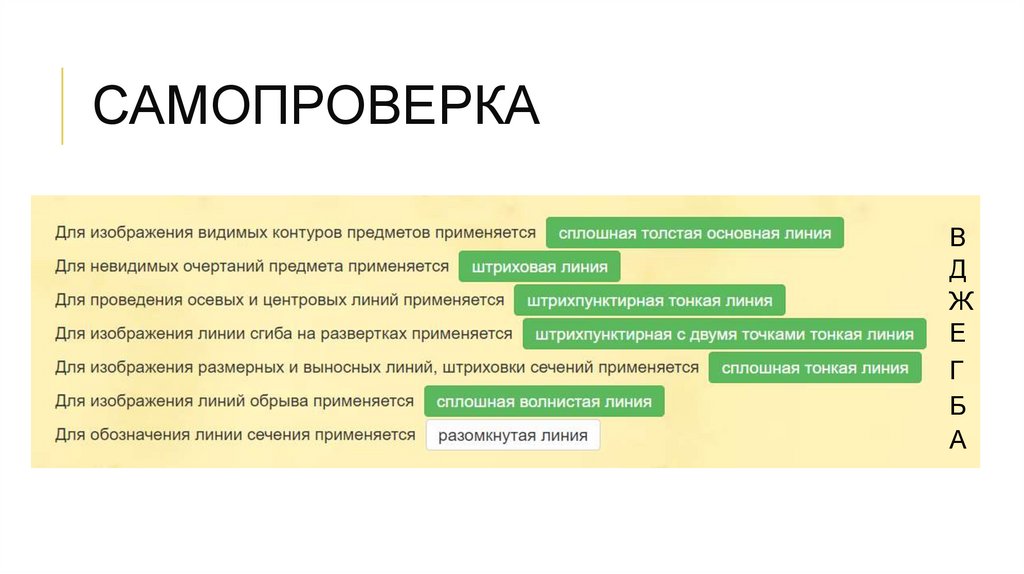

12.

САМОПРОВЕРКА
В
Д
Ж
Е
Г
Б
А

13.

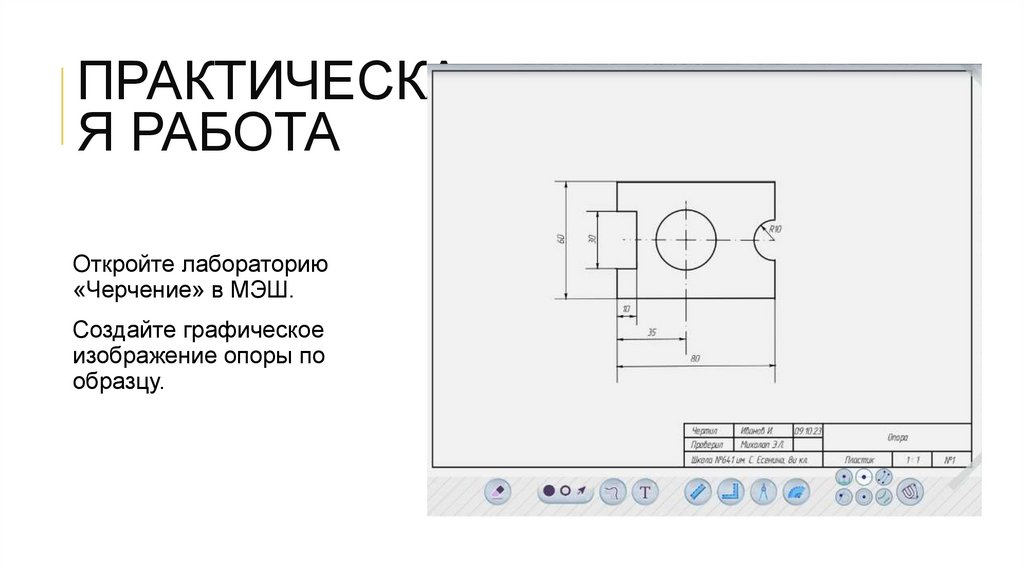

ПРАКТИЧЕСКА
Я РАБОТА
Откройте лабораторию
«Черчение» в МЭШ.
Создайте графическое
изображение опоры по
образцу.

14.

ЭТАПЫ
РАБОТЫ

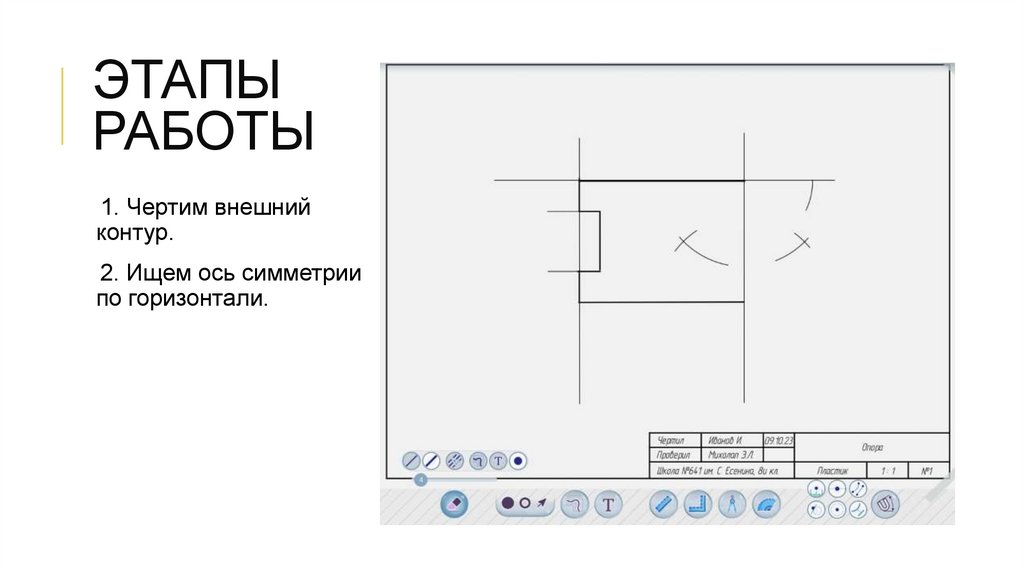

1. Чертим внешний
контур.
2. Ищем ось симметрии
по горизонтали.

15.

ЭТАПЫ
РАБОТЫ

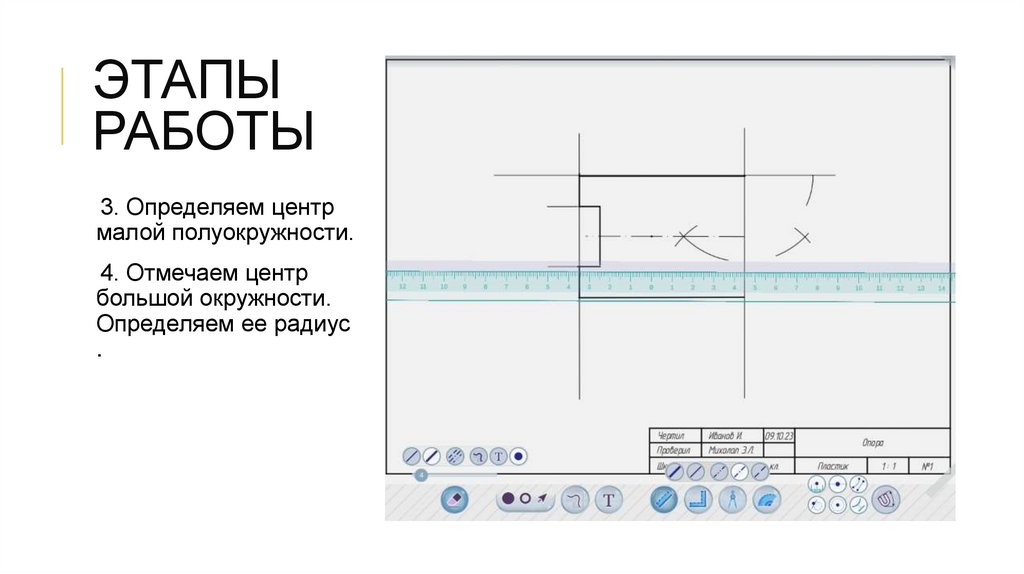

3. Определяем центр
малой полуокружности.
4. Отмечаем центр
большой окружности.
Определяем ее радиус
.

16.

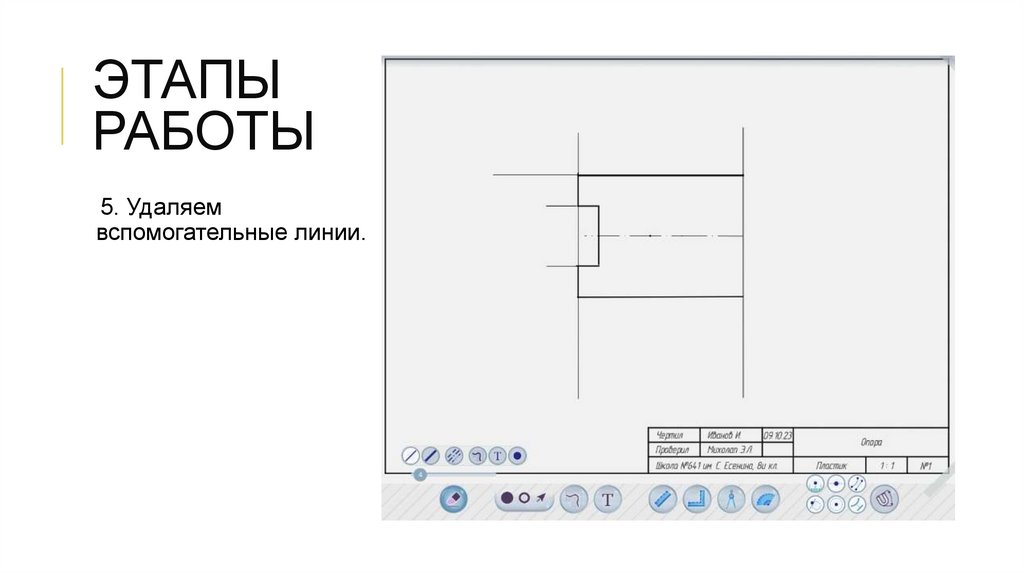

ЭТАПЫ
РАБОТЫ
5. Удаляем
вспомогательные линии.

17.

ЭТАПЫ
РАБОТЫ

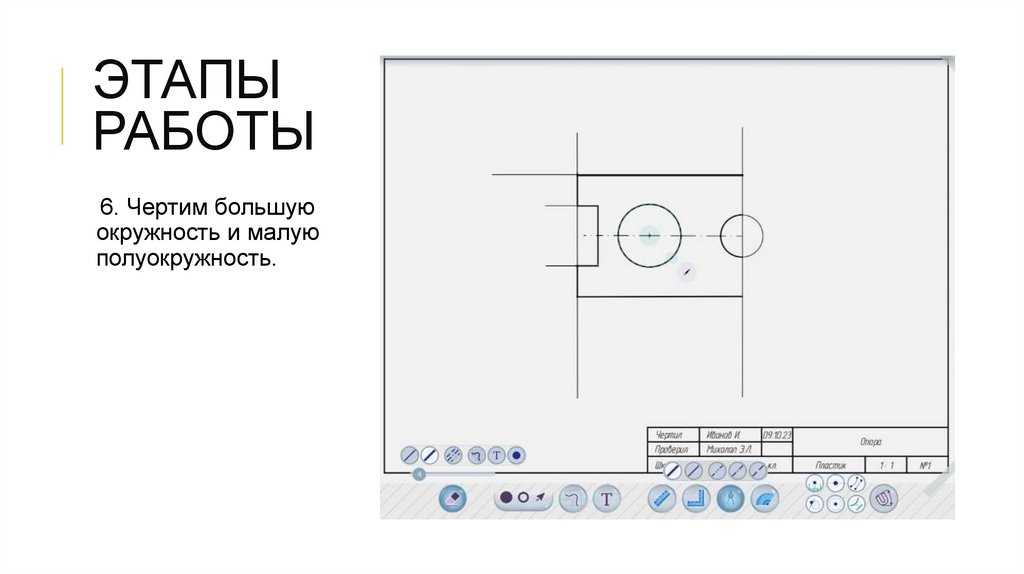

6. Чертим большую
окружность и малую
полуокружность.

18.

ЭТАПЫ
РАБОТЫ

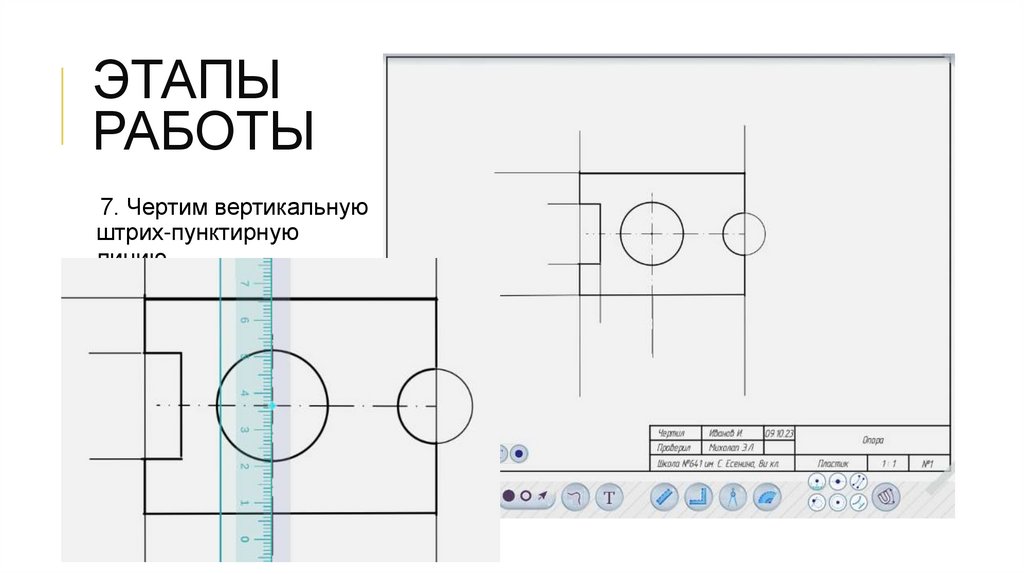

7. Чертим вертикальную
штрих-пунктирную
линию.

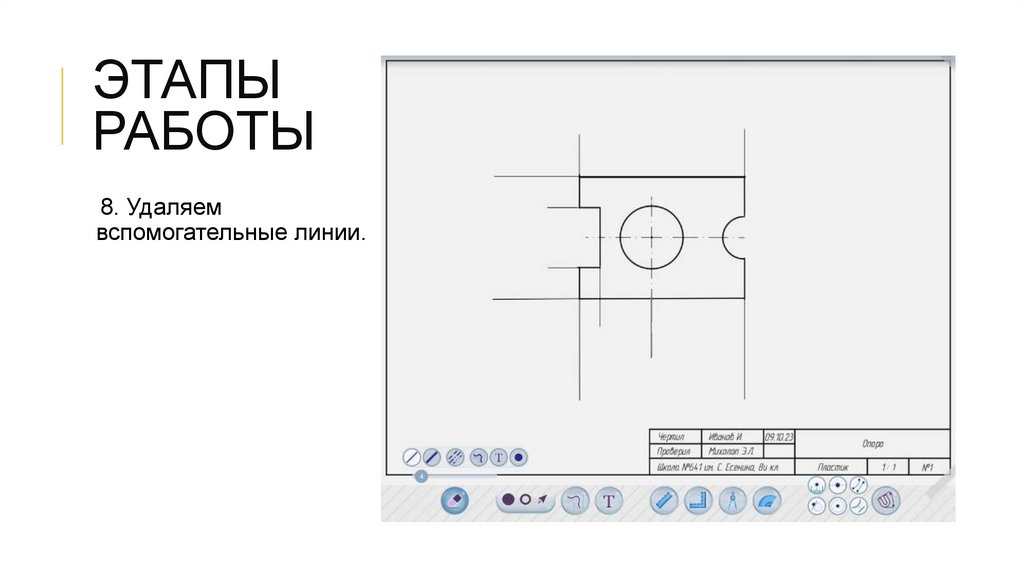

19.

ЭТАПЫ
РАБОТЫ
8. Удаляем
вспомогательные линии.

20.

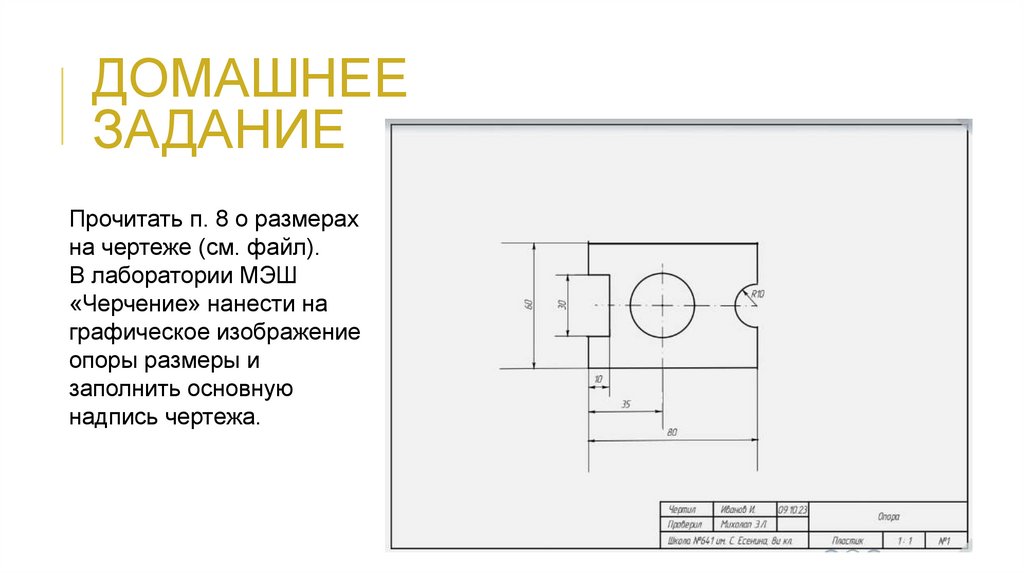

ДОМАШНЕЕ
ЗАДАНИЕ
Прочитать п. 8 о размерах
на чертеже (см. файл).
В лаборатории МЭШ
«Черчение» нанести на
графическое изображение
опоры размеры и
заполнить основную
надпись чертежа.

21.

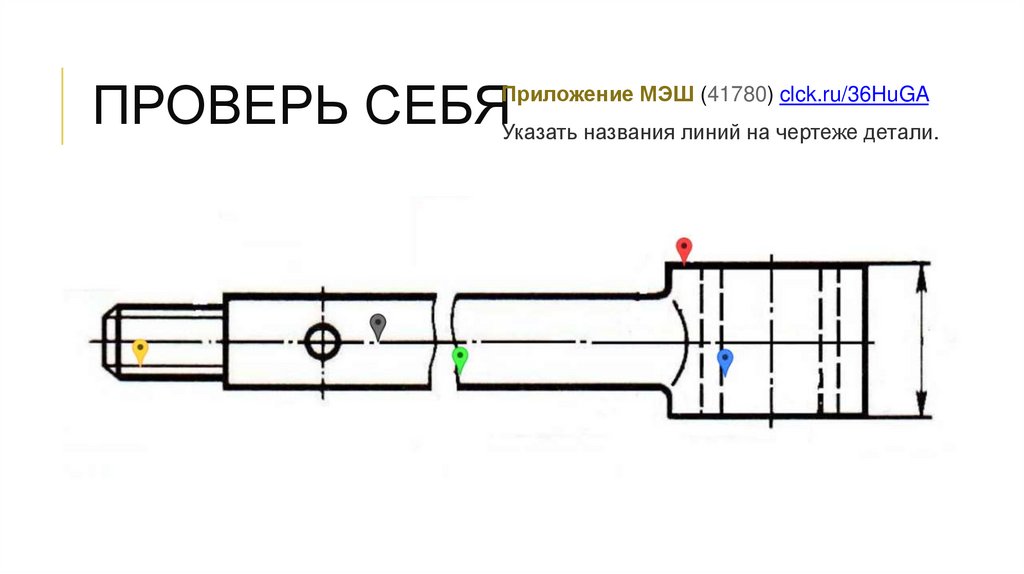

ПРОВЕРЬ СЕБЯУказать названия линий на чертеже детали.
Приложение МЭШ (41780) clck.ru/36HuGA

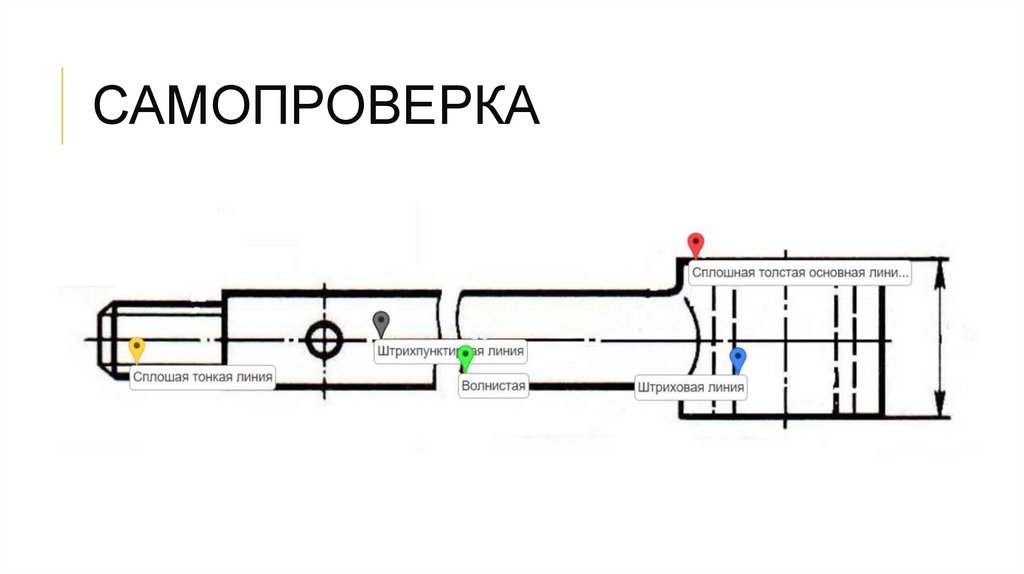

22.

САМОПРОВЕРКА
