3D-printer-ustrojstvo-i-primenenie-dlya-sozdaniya-\

1.

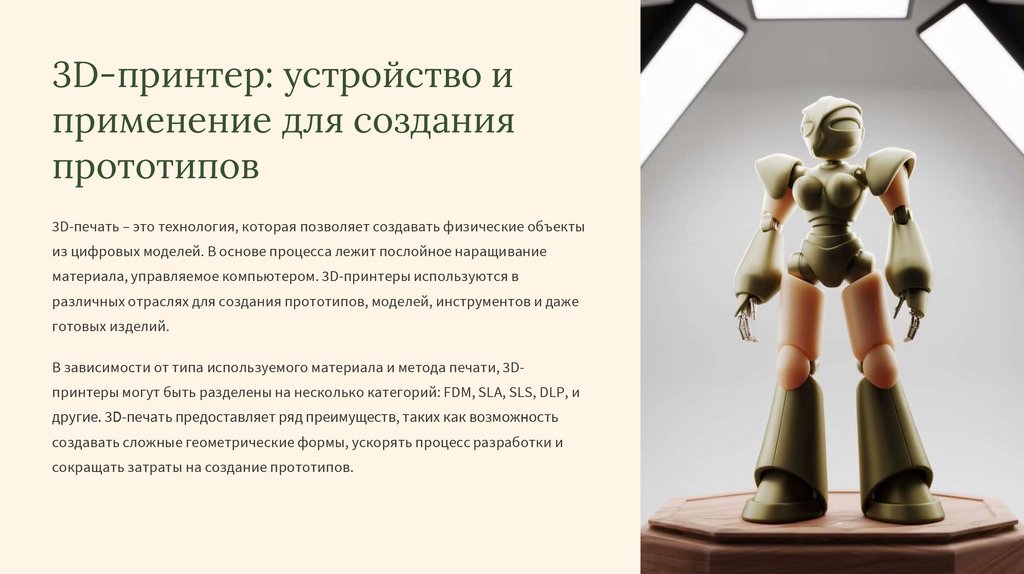

3D-принтер: устройство и
применение для создания
прототипов
3D-печать – это технология, которая позволяет создавать физические объекты
из цифровых моделей. В основе процесса лежит послойное наращивание
материала, управляемое компьютером. 3D-принтеры используются в
различных отраслях для создания прототипов, моделей, инструментов и даже
готовых изделий.
В зависимости от типа используемого материала и метода печати, 3Dпринтеры могут быть разделены на несколько категорий: FDM, SLA, SLS, DLP, и
другие. 3D-печать предоставляет ряд преимуществ, таких как возможность
создавать сложные геометрические формы, ускорять процесс разработки и
сокращать затраты на создание прототипов.

2.

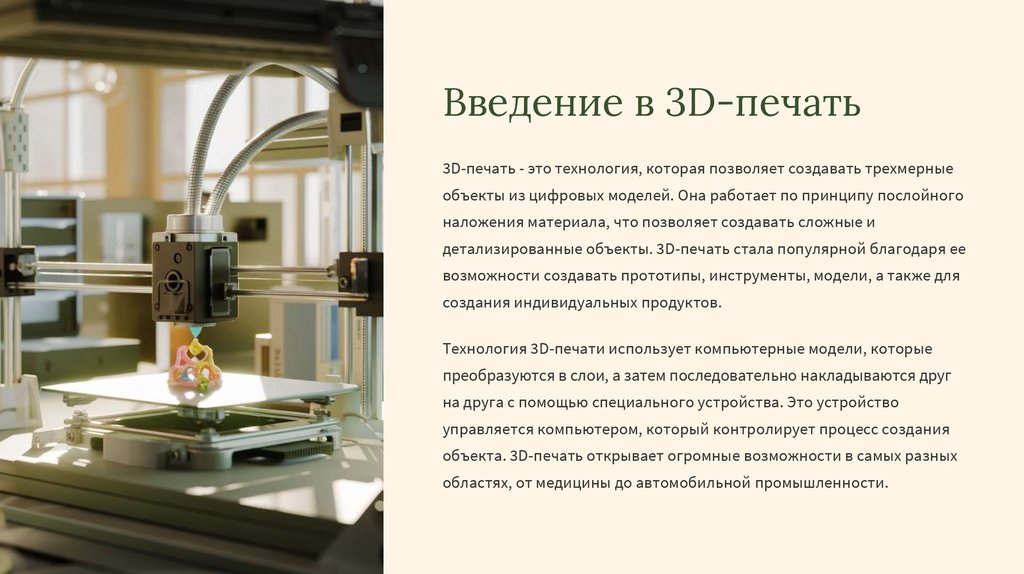

Введение в 3D-печать
3D-печать - это технология, которая позволяет создавать трехмерные
объекты из цифровых моделей. Она работает по принципу послойного
наложения материала, что позволяет создавать сложные и
детализированные объекты. 3D-печать стала популярной благодаря ее
возможности создавать прототипы, инструменты, модели, а также для
создания индивидуальных продуктов.
Технология 3D-печати использует компьютерные модели, которые
преобразуются в слои, а затем последовательно накладываются друг
на друга с помощью специального устройства. Это устройство
управляется компьютером, который контролирует процесс создания
объекта. 3D-печать открывает огромные возможности в самых разных
областях, от медицины до автомобильной промышленности.

3.

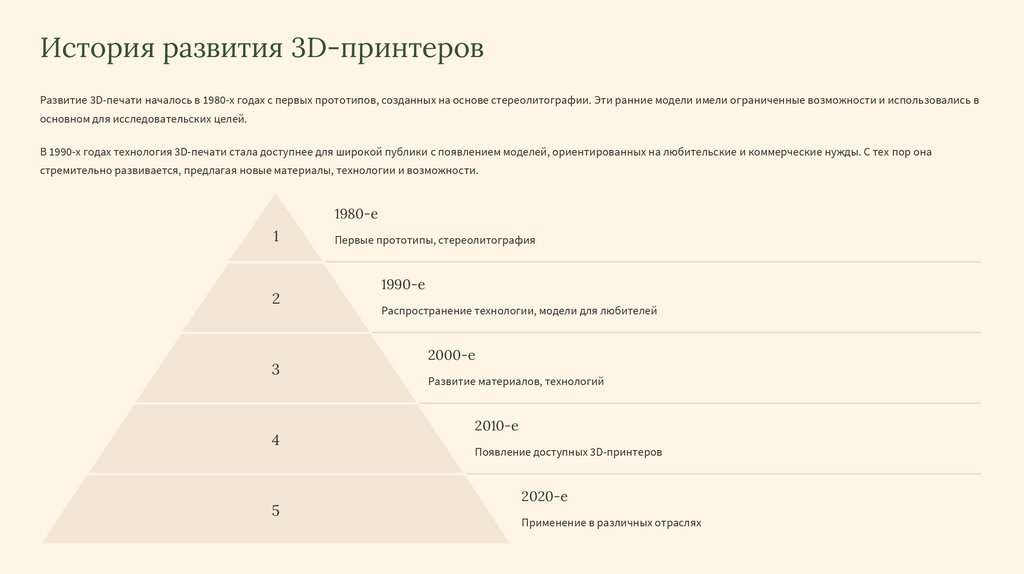

История развития 3D-принтеров
Развитие 3D-печати началось в 1980-х годах с первых прототипов, созданных на основе стереолитографии. Эти ранние модели имели ограниченные возможности и использовались в
основном для исследовательских целей.
В 1990-х годах технология 3D-печати стала доступнее для широкой публики с появлением моделей, ориентированных на любительские и коммерческие нужды. С тех пор она
стремительно развивается, предлагая новые материалы, технологии и возможности.
1980-е
1
2
3
4
5
Первые прототипы, стереолитография
1990-е
Распространение технологии, модели для любителей
2000-е
Развитие материалов, технологий
2010-е
Появление доступных 3D-принтеров
2020-е
Применение в различных отраслях

4.

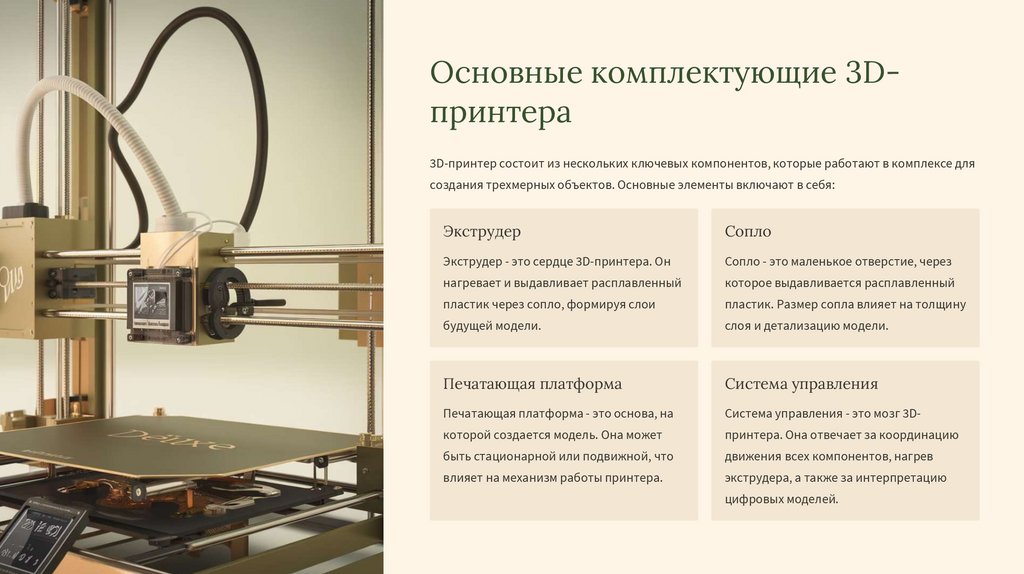

Основные комплектующие 3Dпринтера
3D-принтер состоит из нескольких ключевых компонентов, которые работают в комплексе для
создания трехмерных объектов. Основные элементы включают в себя:
Экструдер
Сопло
Экструдер - это сердце 3D-принтера. Он
Сопло - это маленькое отверстие, через
нагревает и выдавливает расплавленный
которое выдавливается расплавленный
пластик через сопло, формируя слои
пластик. Размер сопла влияет на толщину
будущей модели.
слоя и детализацию модели.
Печатающая платформа
Система управления
Печатающая платформа - это основа, на
Система управления - это мозг 3D-
которой создается модель. Она может
принтера. Она отвечает за координацию
быть стационарной или подвижной, что
движения всех компонентов, нагрев
влияет на механизм работы принтера.
экструдера, а также за интерпретацию
цифровых моделей.

5.

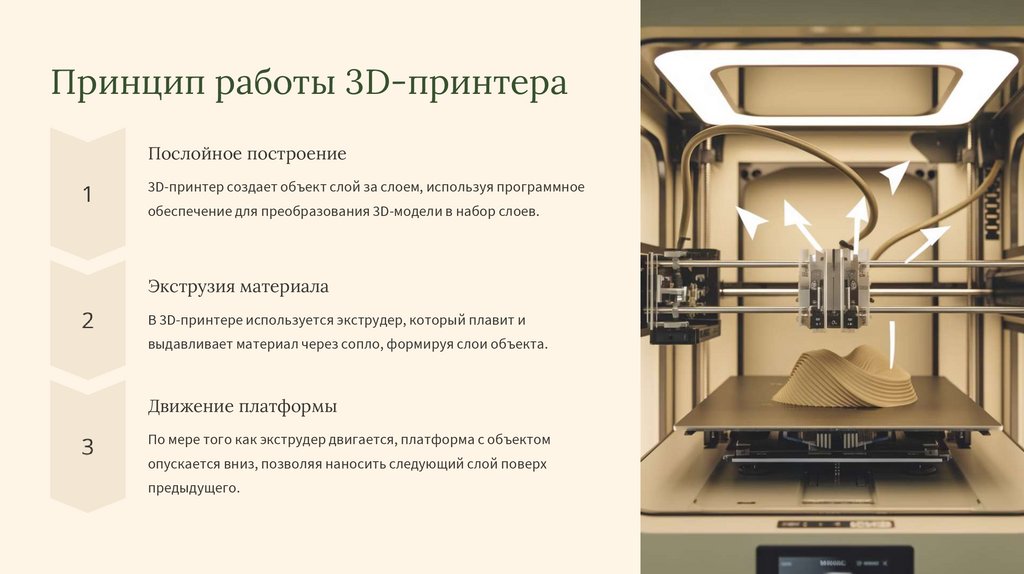

Принцип работы 3D-принтера
Послойное построение
3D-принтер создает объект слой за слоем, используя программное
обеспечение для преобразования 3D-модели в набор слоев.
Экструзия материала
В 3D-принтере используется экструдер, который плавит и
выдавливает материал через сопло, формируя слои объекта.
Движение платформы
По мере того как экструдер двигается, платформа с объектом
опускается вниз, позволяя наносить следующий слой поверх
предыдущего.

6.

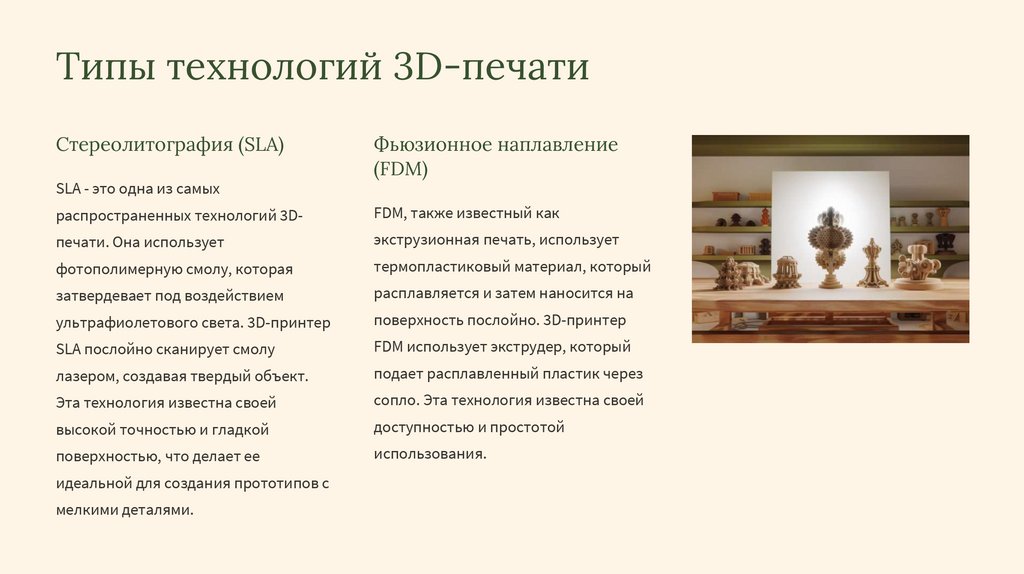

Типы технологий 3D-печати
Стереолитография (SLA)
SLA - это одна из самых
Фьюзионное наплавление
(FDM)
распространенных технологий 3D-
FDM, также известный как
печати. Она использует
экструзионная печать, использует
фотополимерную смолу, которая
термопластиковый материал, который
затвердевает под воздействием
расплавляется и затем наносится на
ультрафиолетового света. 3D-принтер
поверхность послойно. 3D-принтер
SLA послойно сканирует смолу
FDM использует экструдер, который
лазером, создавая твердый объект.
подает расплавленный пластик через
Эта технология известна своей
сопло. Эта технология известна своей
высокой точностью и гладкой
доступностью и простотой
поверхностью, что делает ее
использования.
идеальной для создания прототипов с
мелкими деталями.

7.

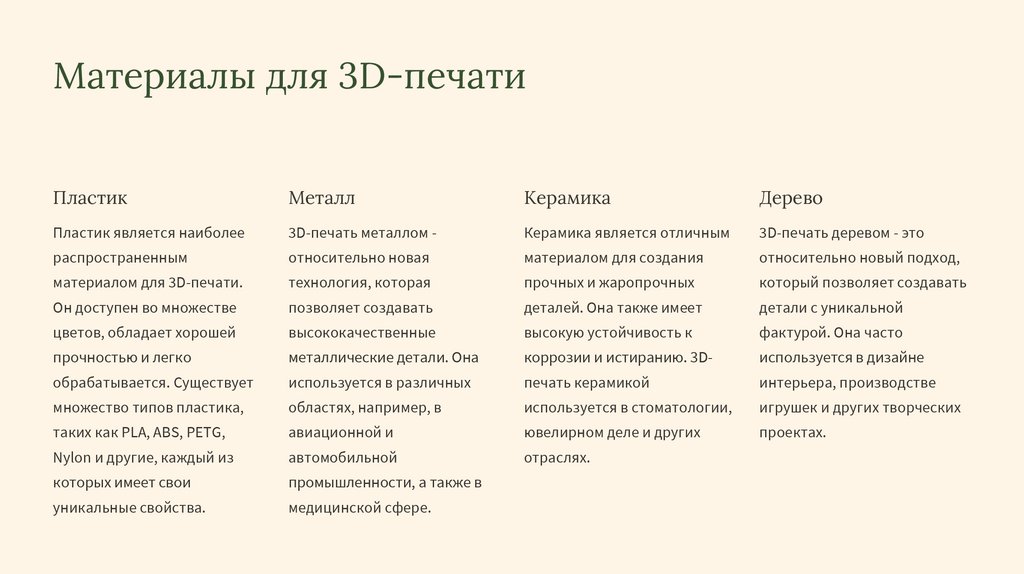

Материалы для 3D-печати
Пластик
Металл
Керамика
Дерево
Пластик является наиболее
3D-печать металлом -
Керамика является отличным
3D-печать деревом - это
распространенным
относительно новая
материалом для создания
относительно новый подход,
материалом для 3D-печати.
технология, которая
прочных и жаропрочных
который позволяет создавать
Он доступен во множестве
позволяет создавать
деталей. Она также имеет
детали с уникальной
цветов, обладает хорошей
высококачественные
высокую устойчивость к
фактурой. Она часто
прочностью и легко
металлические детали. Она
коррозии и истиранию. 3D-
используется в дизайне
обрабатывается. Существует
используется в различных
печать керамикой
интерьера, производстве
множество типов пластика,
областях, например, в
используется в стоматологии,
игрушек и других творческих
таких как PLA, ABS, PETG,
авиационной и
ювелирном деле и других
проектах.
Nylon и другие, каждый из
автомобильной
отраслях.
которых имеет свои
промышленности, а также в
уникальные свойства.
медицинской сфере.

8.

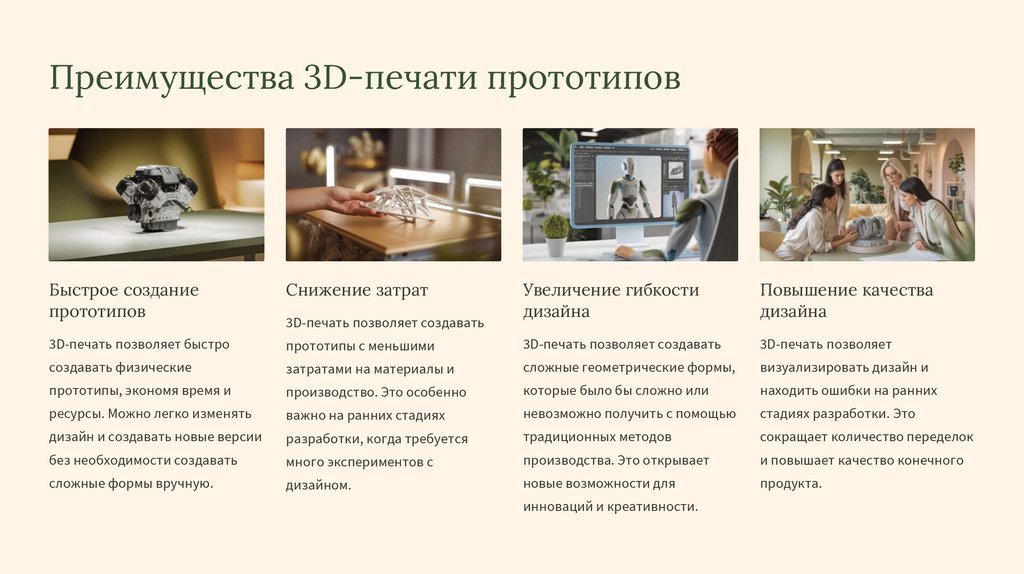

Преимущества 3D-печати прототипов
Быстрое создание
прототипов
Снижение затрат
Увеличение гибкости
дизайна
Повышение качества
дизайна
3D-печать позволяет быстро
прототипы с меньшими
3D-печать позволяет создавать
3D-печать позволяет
создавать физические
затратами на материалы и
сложные геометрические формы,
визуализировать дизайн и
прототипы, экономя время и
производство. Это особенно
которые было бы сложно или
находить ошибки на ранних
ресурсы. Можно легко изменять
важно на ранних стадиях
невозможно получить с помощью
стадиях разработки. Это
дизайн и создавать новые версии
разработки, когда требуется
традиционных методов
сокращает количество переделок
без необходимости создавать
много экспериментов с
производства. Это открывает
и повышает качество конечного
сложные формы вручную.
дизайном.
новые возможности для
продукта.
3D-печать позволяет создавать
инноваций и креативности.

9.

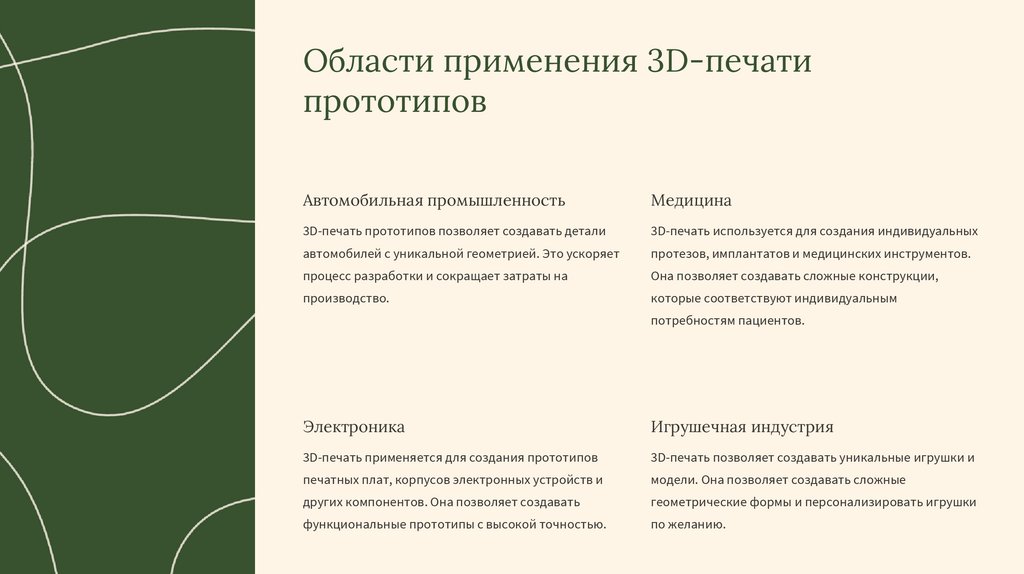

Области применения 3D-печати
прототипов
Автомобильная промышленность
Медицина
3D-печать прототипов позволяет создавать детали
3D-печать используется для создания индивидуальных
автомобилей с уникальной геометрией. Это ускоряет
протезов, имплантатов и медицинских инструментов.
процесс разработки и сокращает затраты на
Она позволяет создавать сложные конструкции,
производство.
которые соответствуют индивидуальным
потребностям пациентов.
Электроника
Игрушечная индустрия
3D-печать применяется для создания прототипов
3D-печать позволяет создавать уникальные игрушки и
печатных плат, корпусов электронных устройств и
модели. Она позволяет создавать сложные
других компонентов. Она позволяет создавать
геометрические формы и персонализировать игрушки
функциональные прототипы с высокой точностью.
по желанию.

10.

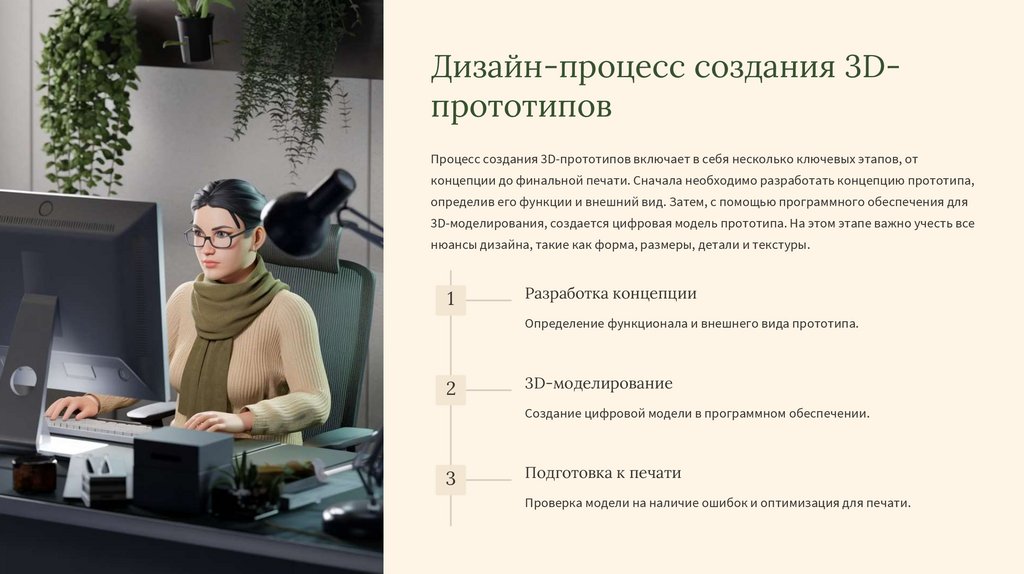

Дизайн-процесс создания 3Dпрототипов
Процесс создания 3D-прототипов включает в себя несколько ключевых этапов, от
концепции до финальной печати. Сначала необходимо разработать концепцию прототипа,
определив его функции и внешний вид. Затем, с помощью программного обеспечения для
3D-моделирования, создается цифровая модель прототипа. На этом этапе важно учесть все
нюансы дизайна, такие как форма, размеры, детали и текстуры.
1
Разработка концепции
Определение функционала и внешнего вида прототипа.
2
3D-моделирование
Создание цифровой модели в программном обеспечении.
3
Подготовка к печати
Проверка модели на наличие ошибок и оптимизация для печати.

11.

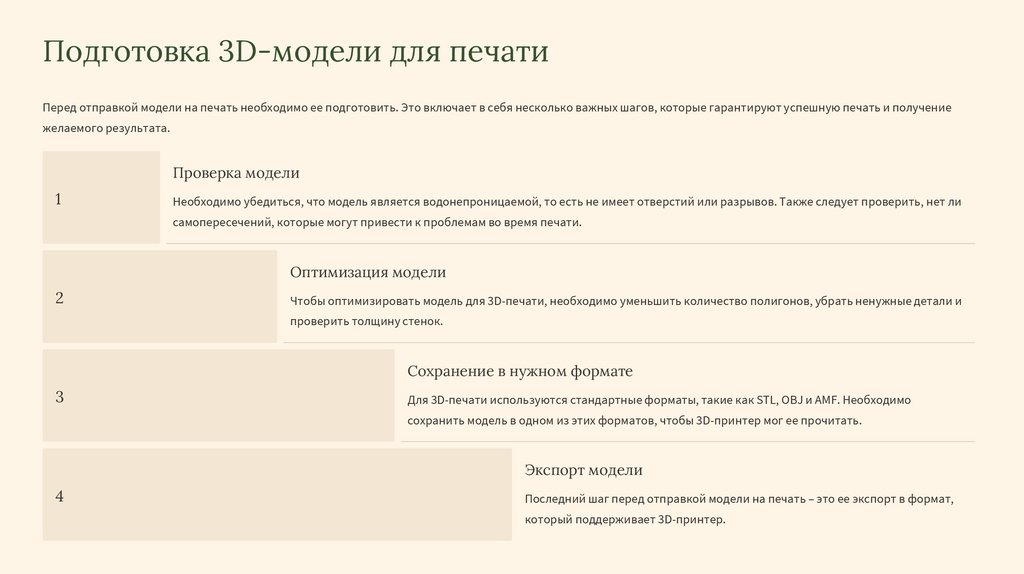

Подготовка 3D-модели для печати
Перед отправкой модели на печать необходимо ее подготовить. Это включает в себя несколько важных шагов, которые гарантируют успешную печать и получение
желаемого результата.
Проверка модели
1
Необходимо убедиться, что модель является водонепроницаемой, то есть не имеет отверстий или разрывов. Также следует проверить, нет ли
самопересечений, которые могут привести к проблемам во время печати.
Оптимизация модели
2
Чтобы оптимизировать модель для 3D-печати, необходимо уменьшить количество полигонов, убрать ненужные детали и
проверить толщину стенок.
Сохранение в нужном формате
3
Для 3D-печати используются стандартные форматы, такие как STL, OBJ и AMF. Необходимо
сохранить модель в одном из этих форматов, чтобы 3D-принтер мог ее прочитать.
Экспорт модели
4
Последний шаг перед отправкой модели на печать – это ее экспорт в формат,
который поддерживает 3D-принтер.

12.

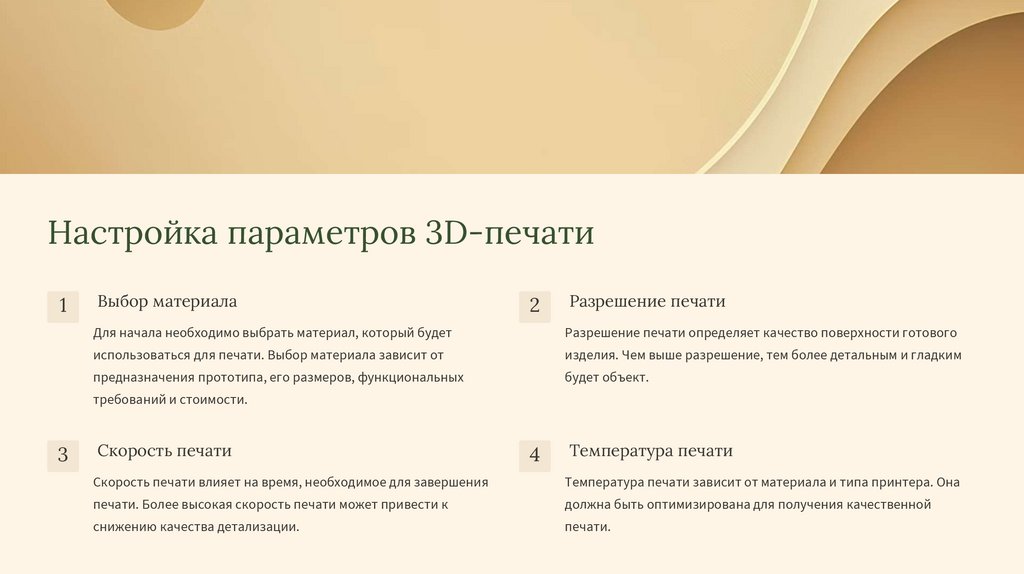

Настройка параметров 3D-печати
1
Выбор материала
2
Разрешение печати
Для начала необходимо выбрать материал, который будет
Разрешение печати определяет качество поверхности готового
использоваться для печати. Выбор материала зависит от
изделия. Чем выше разрешение, тем более детальным и гладким
предназначения прототипа, его размеров, функциональных
будет объект.
требований и стоимости.
3
Скорость печати
4
Температура печати
Скорость печати влияет на время, необходимое для завершения
Температура печати зависит от материала и типа принтера. Она
печати. Более высокая скорость печати может привести к
должна быть оптимизирована для получения качественной
снижению качества детализации.
печати.

13.

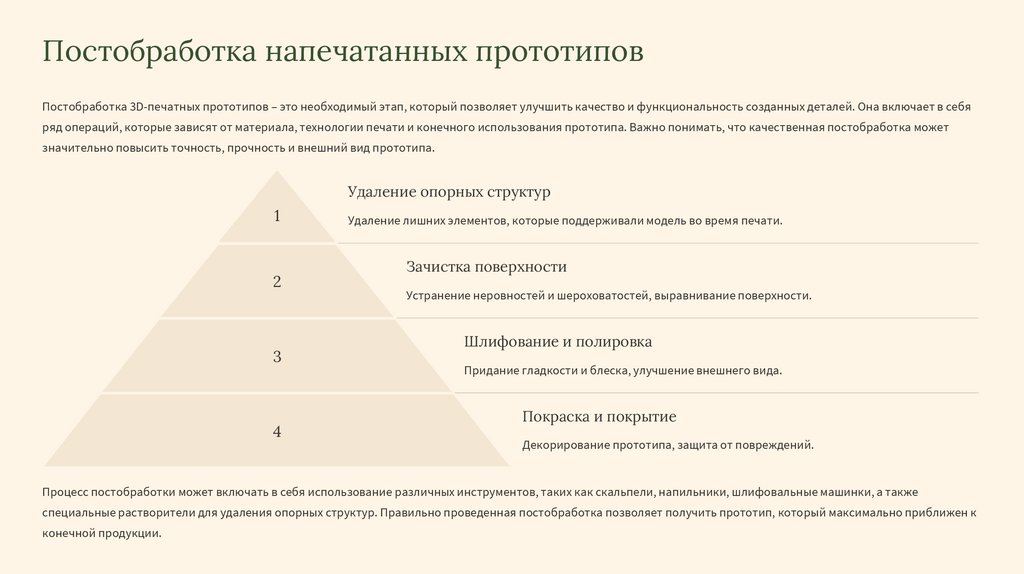

Постобработка напечатанных прототипов
Постобработка 3D-печатных прототипов – это необходимый этап, который позволяет улучшить качество и функциональность созданных деталей. Она включает в себя
ряд операций, которые зависят от материала, технологии печати и конечного использования прототипа. Важно понимать, что качественная постобработка может
значительно повысить точность, прочность и внешний вид прототипа.
Удаление опорных структур
1
2
3
4
Удаление лишних элементов, которые поддерживали модель во время печати.
Зачистка поверхности
Устранение неровностей и шероховатостей, выравнивание поверхности.
Шлифование и полировка
Придание гладкости и блеска, улучшение внешнего вида.
Покраска и покрытие
Декорирование прототипа, защита от повреждений.
Процесс постобработки может включать в себя использование различных инструментов, таких как скальпели, напильники, шлифовальные машинки, а также
специальные растворители для удаления опорных структур. Правильно проведенная постобработка позволяет получить прототип, который максимально приближен к
конечной продукции.

14.

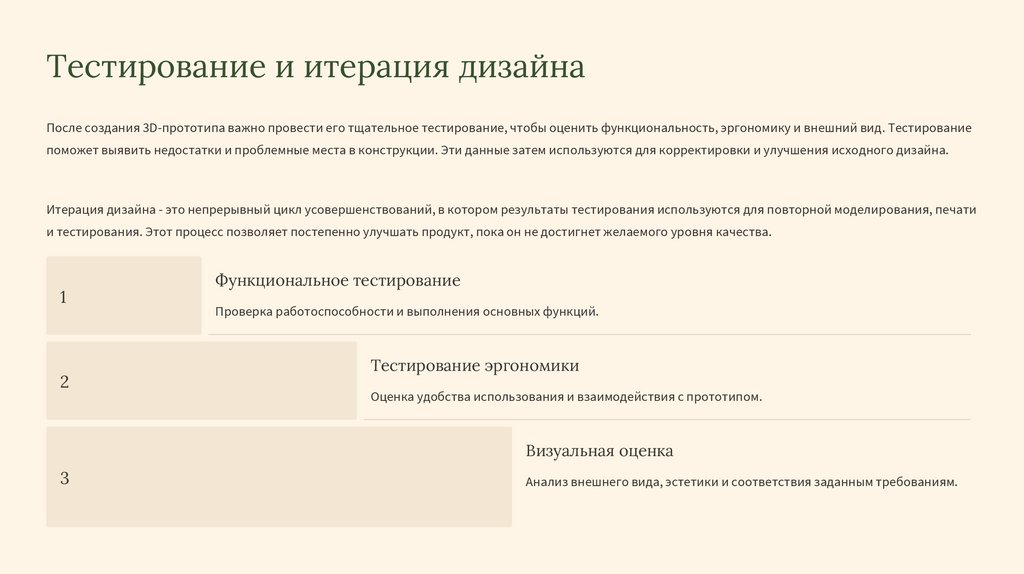

Тестирование и итерация дизайна
После создания 3D-прототипа важно провести его тщательное тестирование, чтобы оценить функциональность, эргономику и внешний вид. Тестирование
поможет выявить недостатки и проблемные места в конструкции. Эти данные затем используются для корректировки и улучшения исходного дизайна.
Итерация дизайна - это непрерывный цикл усовершенствований, в котором результаты тестирования используются для повторной моделирования, печати
и тестирования. Этот процесс позволяет постепенно улучшать продукт, пока он не достигнет желаемого уровня качества.
1
2
Функциональное тестирование
Проверка работоспособности и выполнения основных функций.
Тестирование эргономики
Оценка удобства использования и взаимодействия с прототипом.
Визуальная оценка
3
Анализ внешнего вида, эстетики и соответствия заданным требованиям.

15.

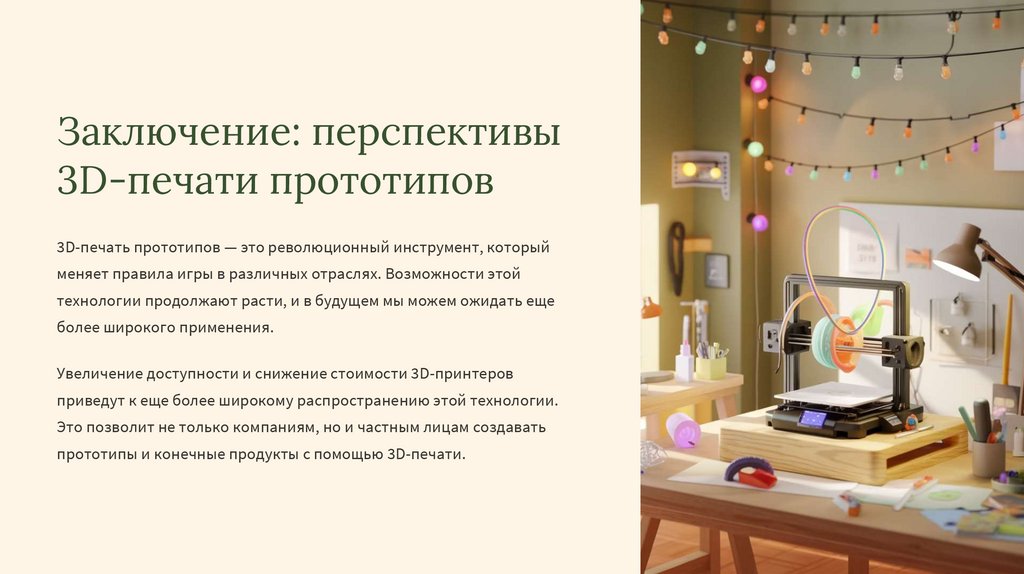

Заключение: перспективы
3D-печати прототипов
3D-печать прототипов — это революционный инструмент, который
меняет правила игры в различных отраслях. Возможности этой
технологии продолжают расти, и в будущем мы можем ожидать еще
более широкого применения.
Увеличение доступности и снижение стоимости 3D-принтеров
приведут к еще более широкому распространению этой технологии.
Это позволит не только компаниям, но и частным лицам создавать
прототипы и конечные продукты с помощью 3D-печати.
