Применение технологий 3D печати

1. Применение технологий 3D печати

Областное государственное автономное профессиональное
образовательное учреждение
«Белгородский индустриальный колледж»
ПРИМЕНЕНИЕ ТЕХНОЛОГИЙ 3D ПЕЧАТИ
Подготовила преподаватель
Третьяк И.Ю.
2017 г.

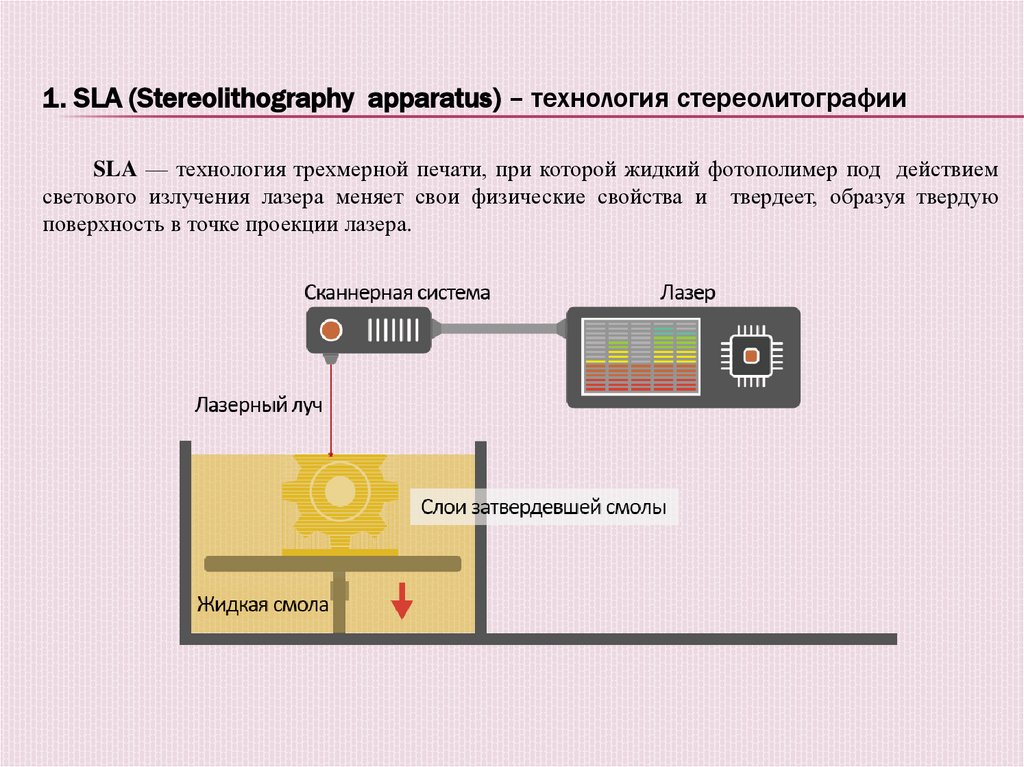

2. 1. SLA (Stereolithography apparatus) – технология стереолитографии

SLA — технология трехмерной печати, при которой жидкий фотополимер под действием
светового излучения лазера меняет свои физические свойства и твердеет, образуя твердую
поверхность в точке проекции лазера.

3.

Преимущества технологии SLA:
Изготовление моделей любой сложности(тонкостенные детали, мелкая детали)
Легкая обработка изготовленной детали
Высокая точность построения и высокое качество поверхности
Широта применяемых материалов, в том числе для по выжигаемым моделям
Свойства применяемых полимеров позволяют использовать выращенный прототип в качестве
готового изделия
Традиционно большие, по сравнению с 3D принтерами, размеры рабочей камеры
Низкий процент расходного материала на поддержку
Низкий уровень шума стериолитографов
Недостатки технологии SLA:
Необходимость механически отделять стержневидную
поддержку от созданных прототипов
Необходимость в процессе окончательной UV засветки.
Выращенную деталь необходимо промыть, после чего
поместить в ультрафиолетовую камеру для окончательного
отвер ждения

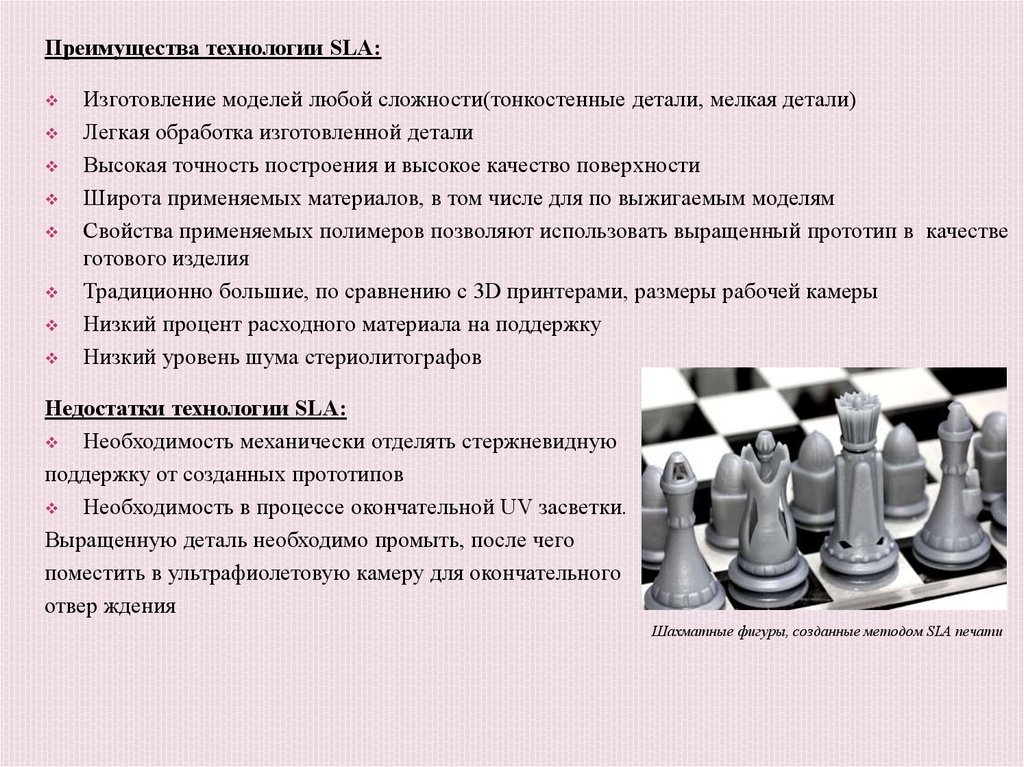

Шахматные фигуры, созданные методом SLA печати

4. 2. DLP (Digital light processing) – цифровая светодиодная проекция

DLP – альтернативный метод стереолитографии, использует вместо лазерных установок –
светодиодные проекторы. В отличии от SLA, которая сканирует одной или несколькими
лазерными головками поверхность материала, технология DLP проецируют изображение целого
слоя до затвердевания полимерной смолы, уже после чего и наносится следующий слой
строительного материала, а таким образом, слой за слоем, формируется будущий прототип.

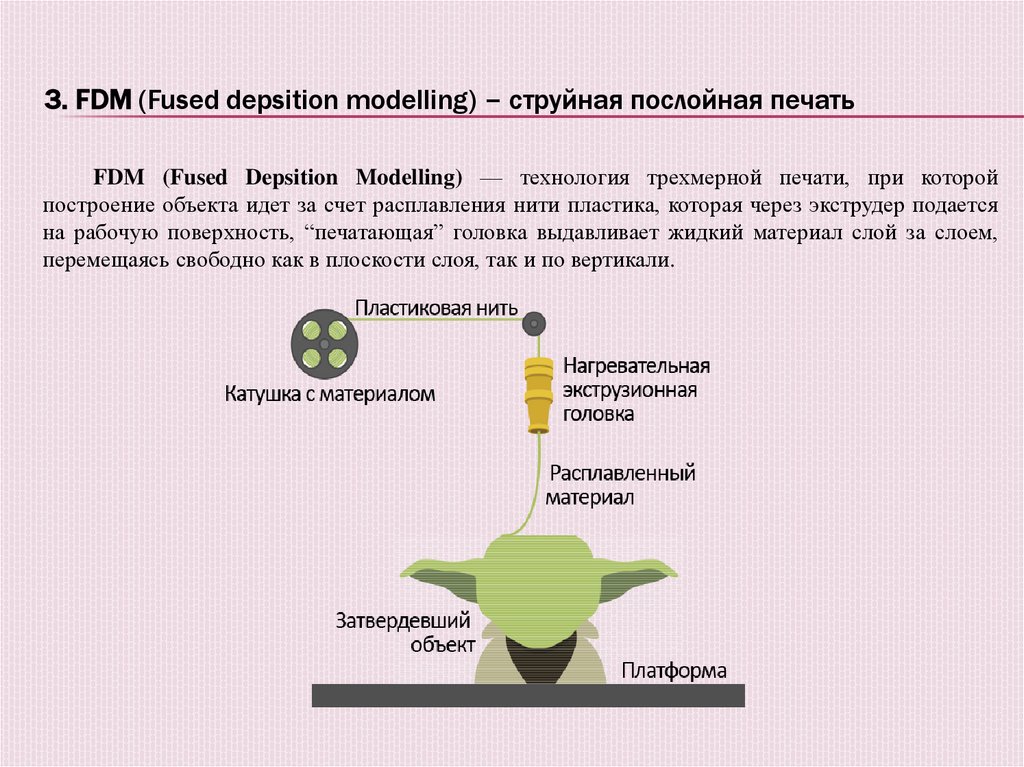

5. 3. FDM (Fused depsition modelling) – струйная послойная печать

FDM (Fused Depsition Modelling) — технология трехмерной печати, при которой
построение объекта идет за счет расплавления нити пластика, которая через экструдер подается
на рабочую поверхность, “печатающая” головка выдавливает жидкий материал слой за слоем,
перемещаясь свободно как в плоскости слоя, так и по вертикали.

6.

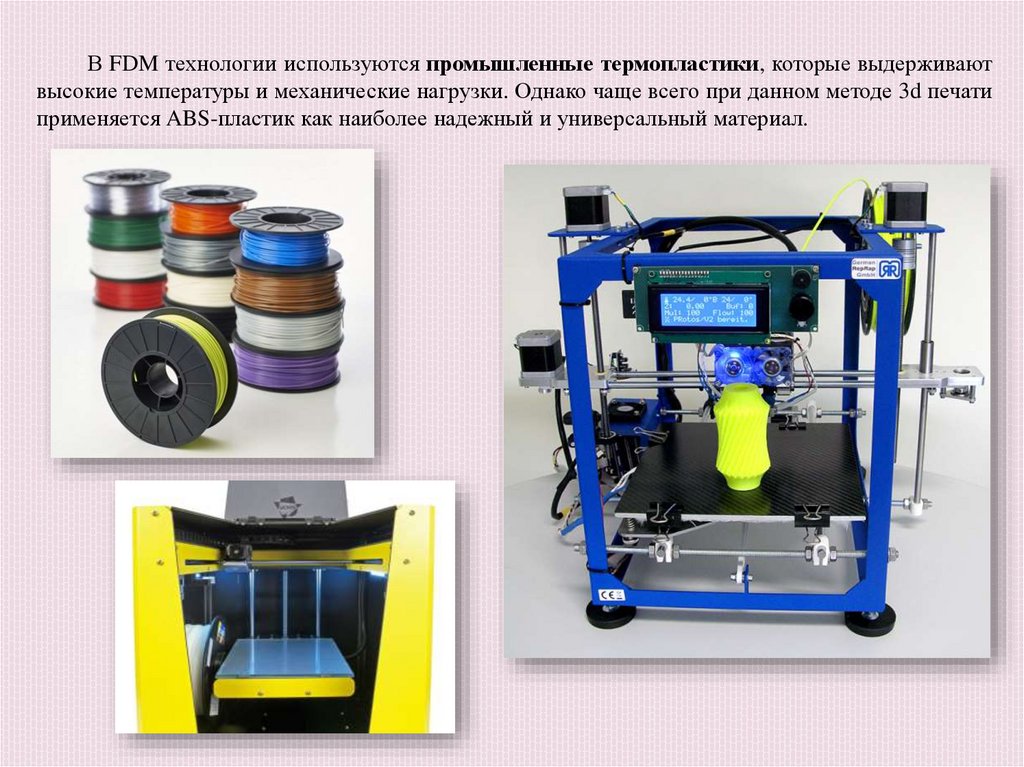

В FDM технологии используются промышленные термопластики, которые выдерживают
высокие температуры и механические нагрузки. Однако чаще всего при данном методе 3d печати
применяется ABS-пластик как наиболее надежный и универсальный материал.

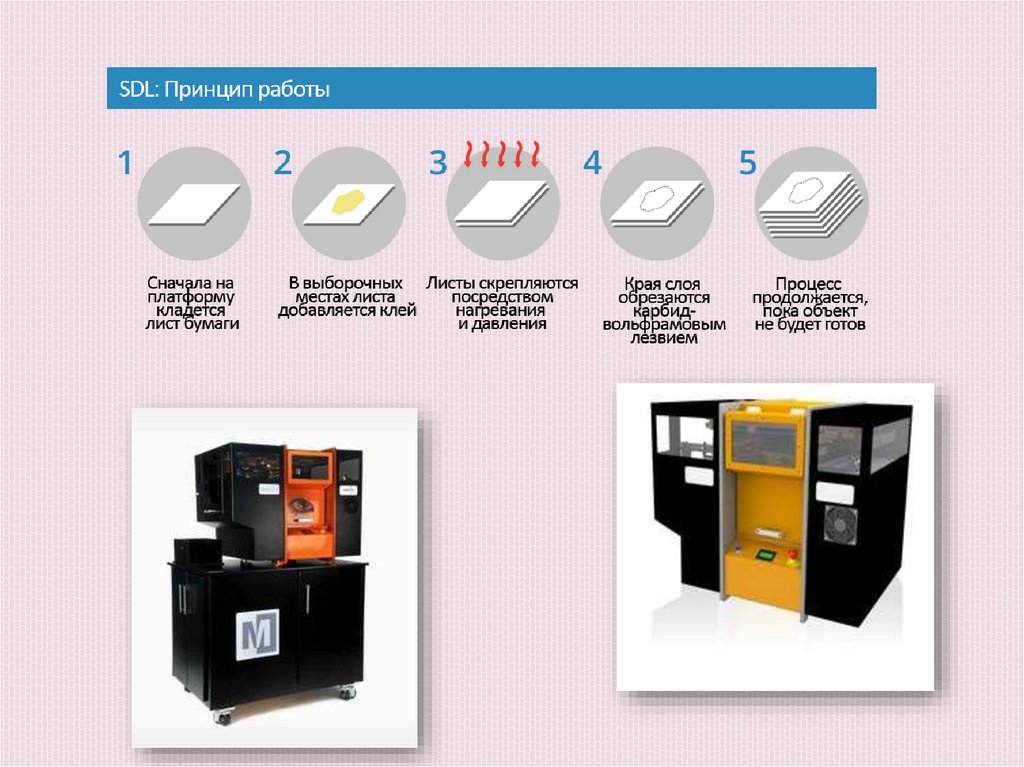

7. 4. SDL  (Selective deposition lamination) - селективное прессование

4. SDL (Selective deposition lamination) - селективное прессование
SDL
–
технология
селективного
прессования,
запатентованная
компанией McorTechnologies. Главное отличие от других способов 3D печати в используемых для
создания моделей материалах. В данном случае это обычная офсетная офисная бумага.

8.

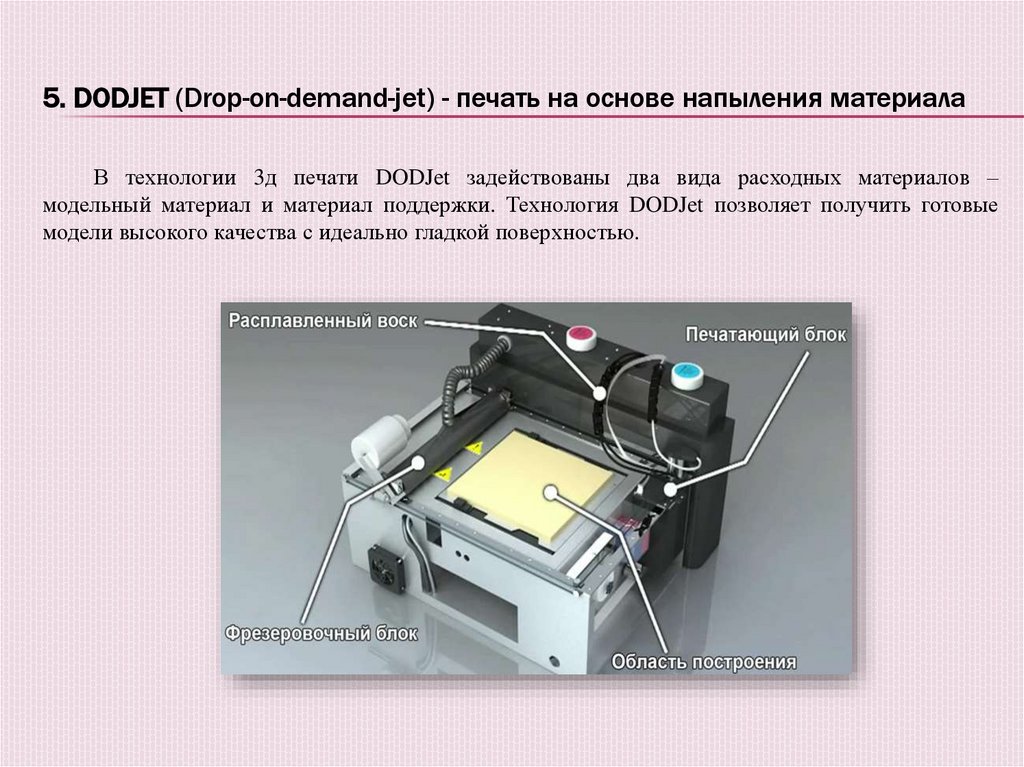

9. 5. DODJET (Drop-on-demand-jet) - печать на основе напыления материала

В технологии 3д печати DODJet задействованы два вида расходных материалов –
модельный материал и материал поддержки. Технология DODJet позволяет получить готовые
модели высокого качества с идеально гладкой поверхностью.

10. 6. SLS (Selective laser sintering)  - селективное лазерное спекание

6. SLS (Selective laser sintering) - селективное лазерное спекание
SLS (Selective Laser Sintering) — метод 3D, использующий порошкообразный
термопластичный материал, спекаемый с помощью лазера. Порошкообразный материал в
рабочей камере разогревается до температуры, близкой к плавлению, разравнивается и лучом
лазера на нем прорисовывается необходимый контур слоя.

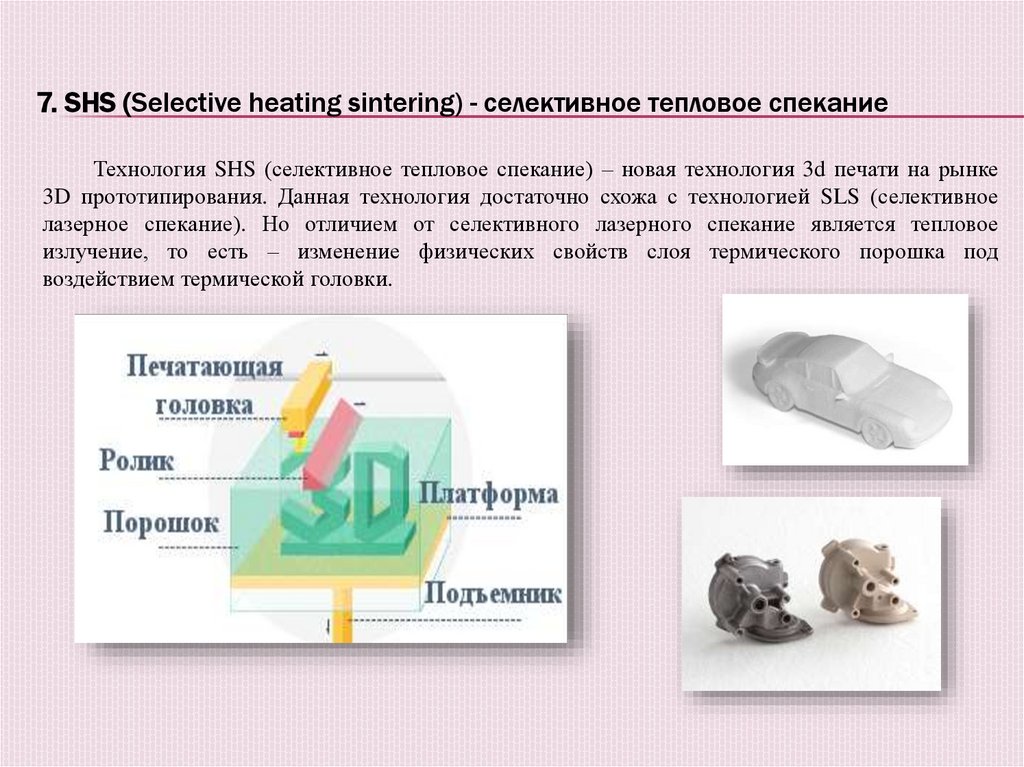

11. 7. SHS (Selective heating sintering) - селективное тепловое спекание

7. SHS (Selective heating sintering) - селективное тепловое спекание
Технология SHS (селективное тепловое спекание) – новая технология 3d печати на рынке
3D прототипирования. Данная технология достаточно схожа с технологией SLS (селективное
лазерное спекание). Но отличием от селективного лазерного спекание является тепловое
излучение, то есть – изменение физических свойств слоя термического порошка под
воздействием термической головки.

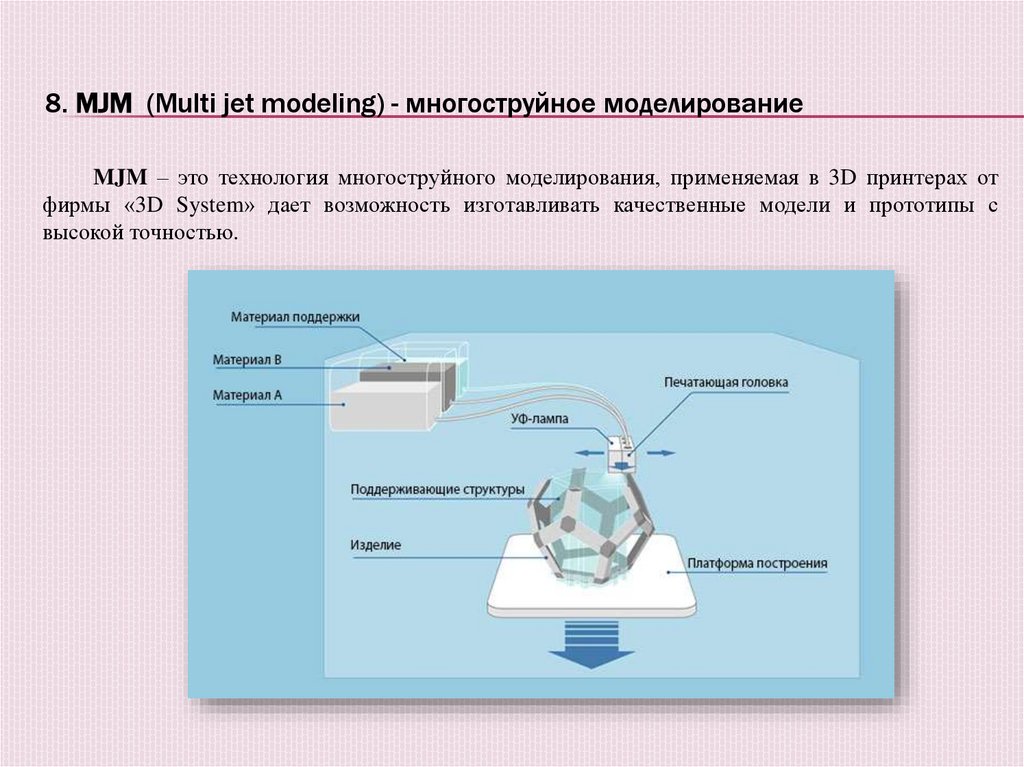

12. 8. MJM (Multi jet modeling) - многоструйное моделирование

MJM – это технология многоструйного моделирования, применяемая в 3D принтерах от
фирмы «3D System» дает возможность изготавливать качественные модели и прототипы с
высокой точностью.

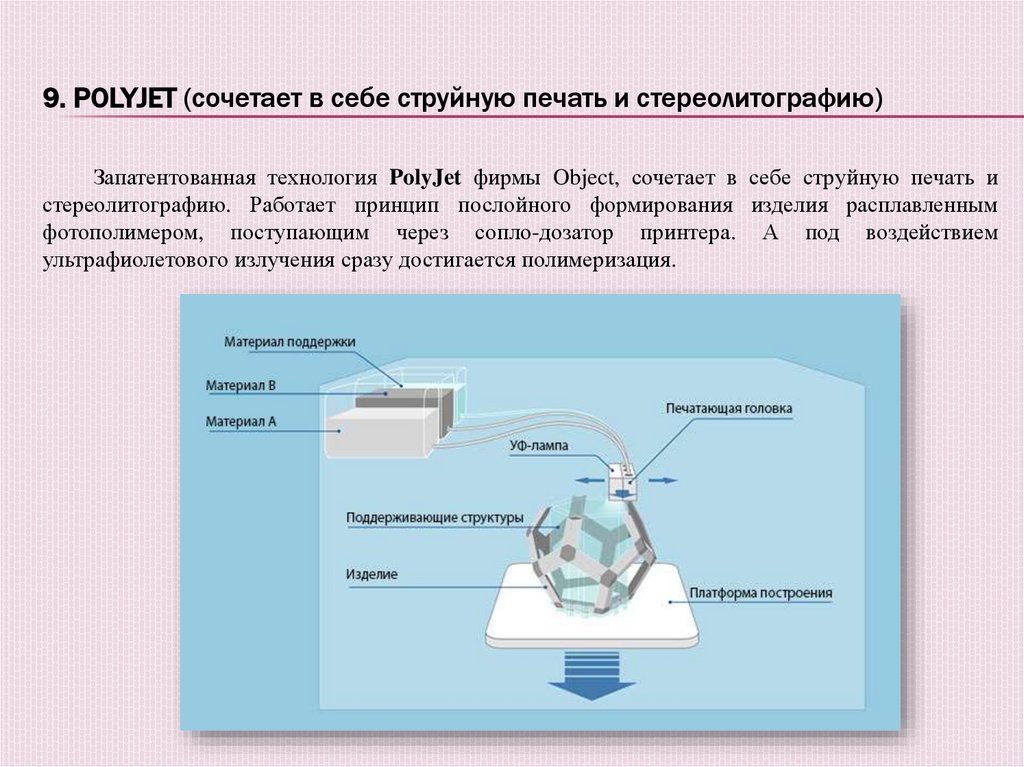

13. 9. POLYJET (сочетает в себе струйную печать и стереолитографию)

Запатентованная технология PolyJet фирмы Object, сочетает в себе струйную печать и
стереолитографию. Работает принцип послойного формирования изделия расплавленным
фотополимером, поступающим через сопло-дозатор принтера. А под воздействием
ультрафиолетового излучения сразу достигается полимеризация.

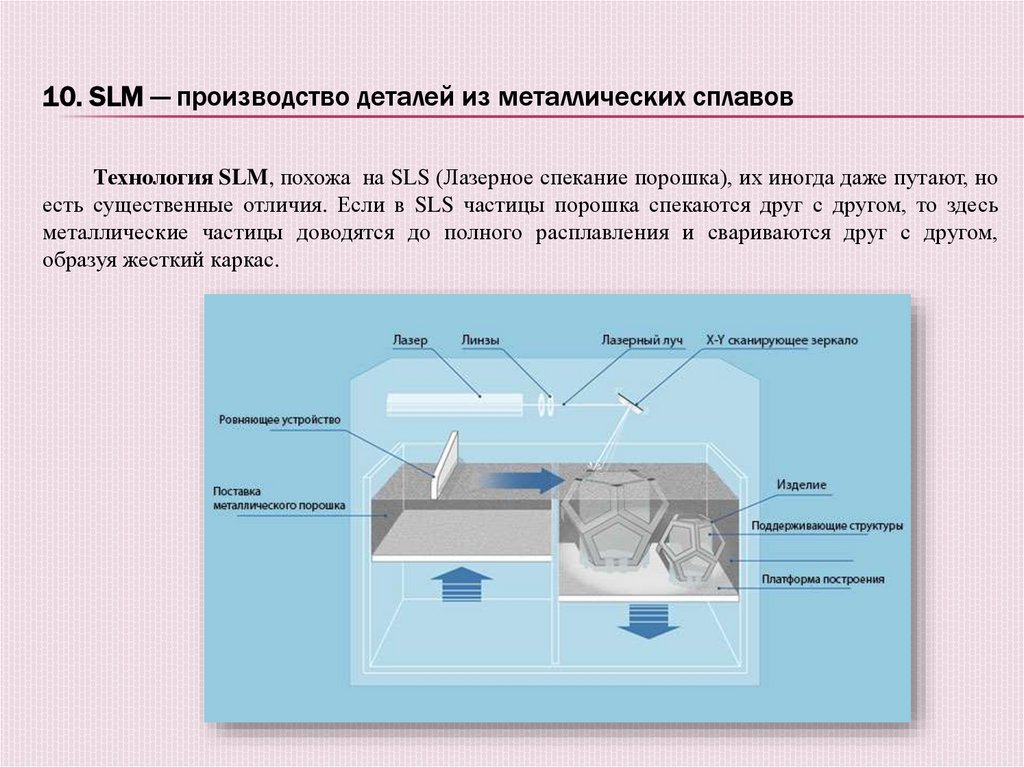

14. 10. SLM — производство деталей из металлических сплавов

Технология SLM, похожа на SLS (Лазерное спекание порошка), их иногда даже путают, но
есть существенные отличия. Если в SLS частицы порошка спекаются друг с другом, то здесь
металлические частицы доводятся до полного расплавления и свариваются друг с другом,
образуя жесткий каркас.

15. Спасибо за внимание!

СПАСИБО ЗА ВНИМАНИЕ!
