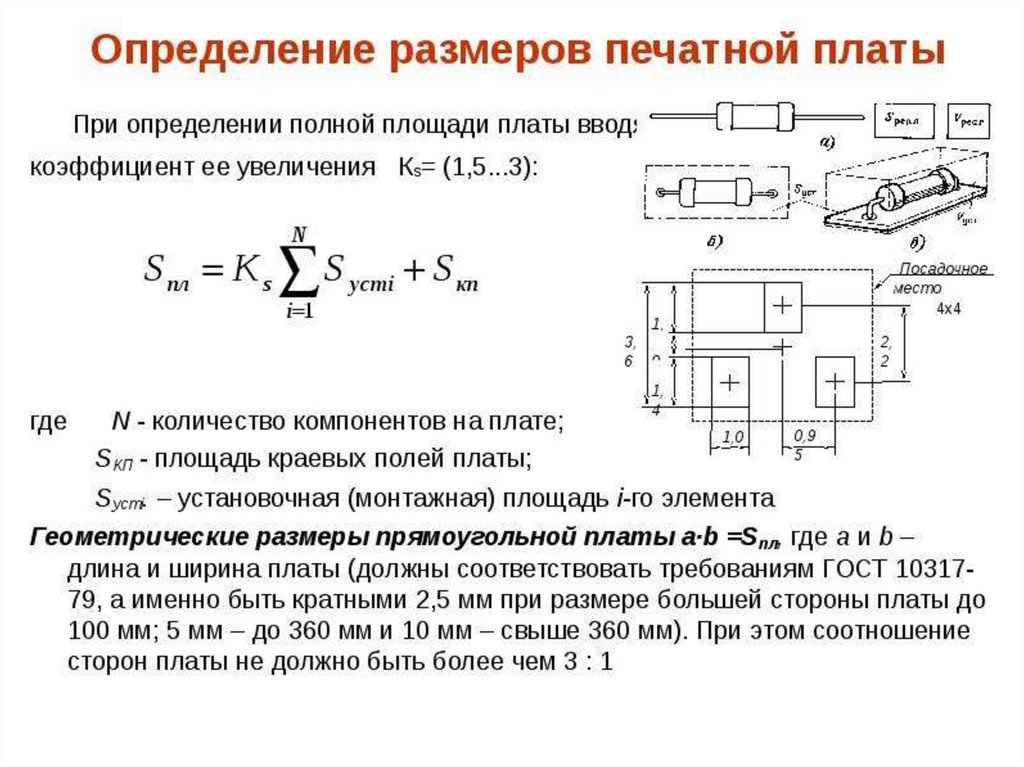

Проектирование печатных плат

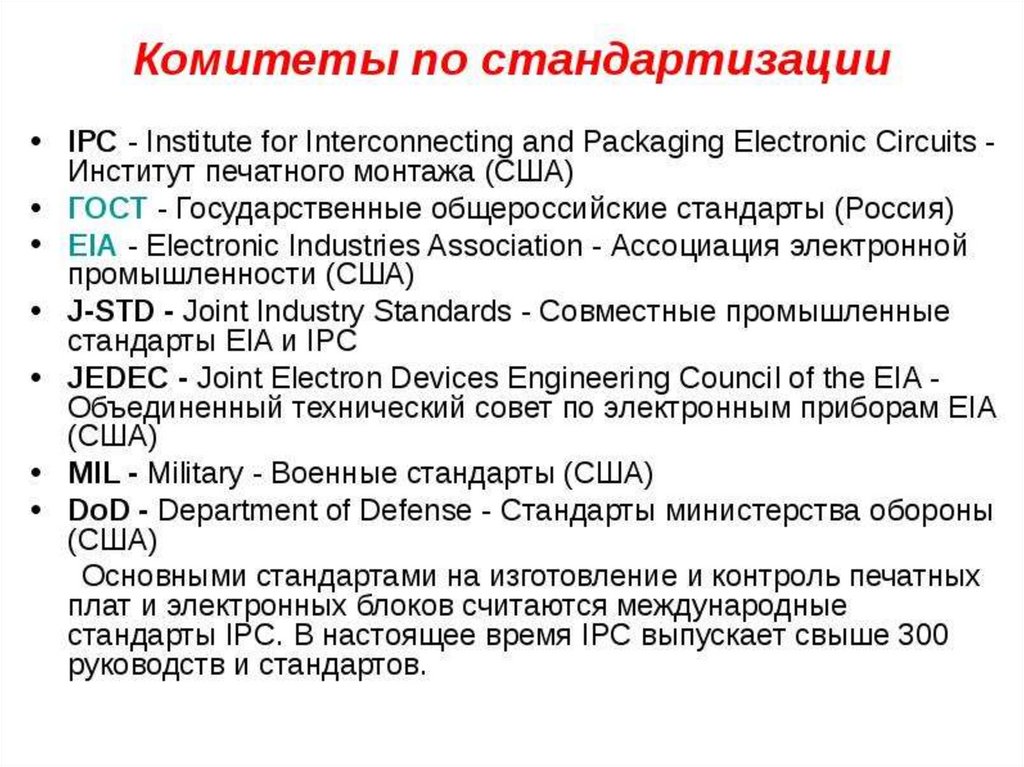

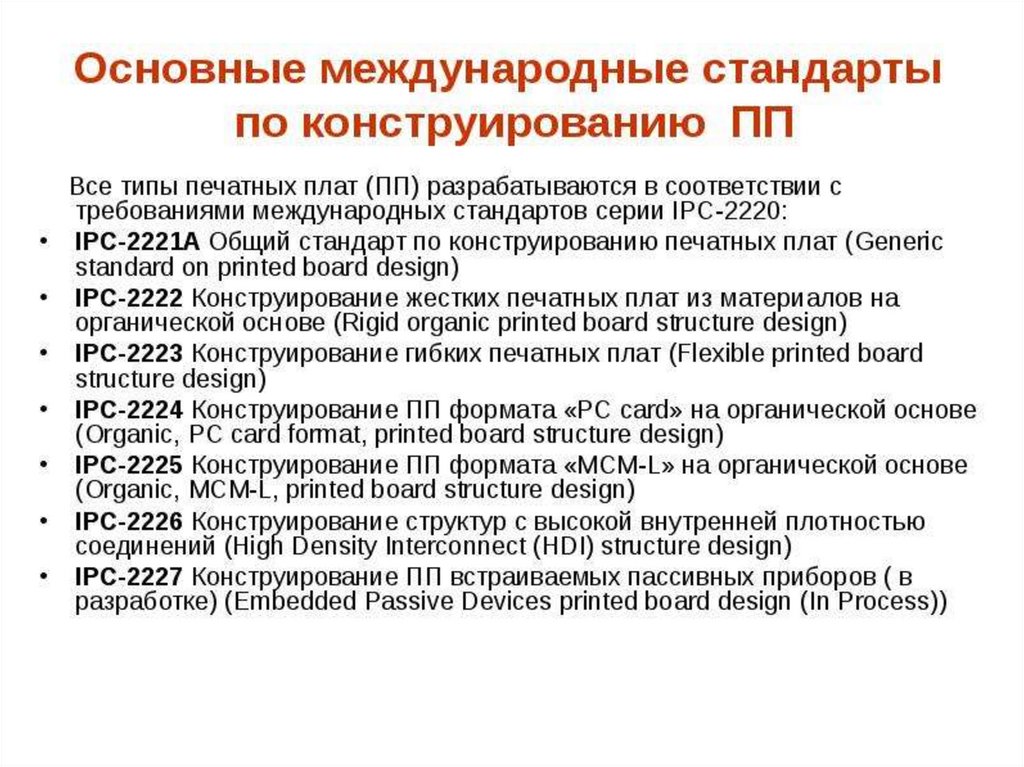

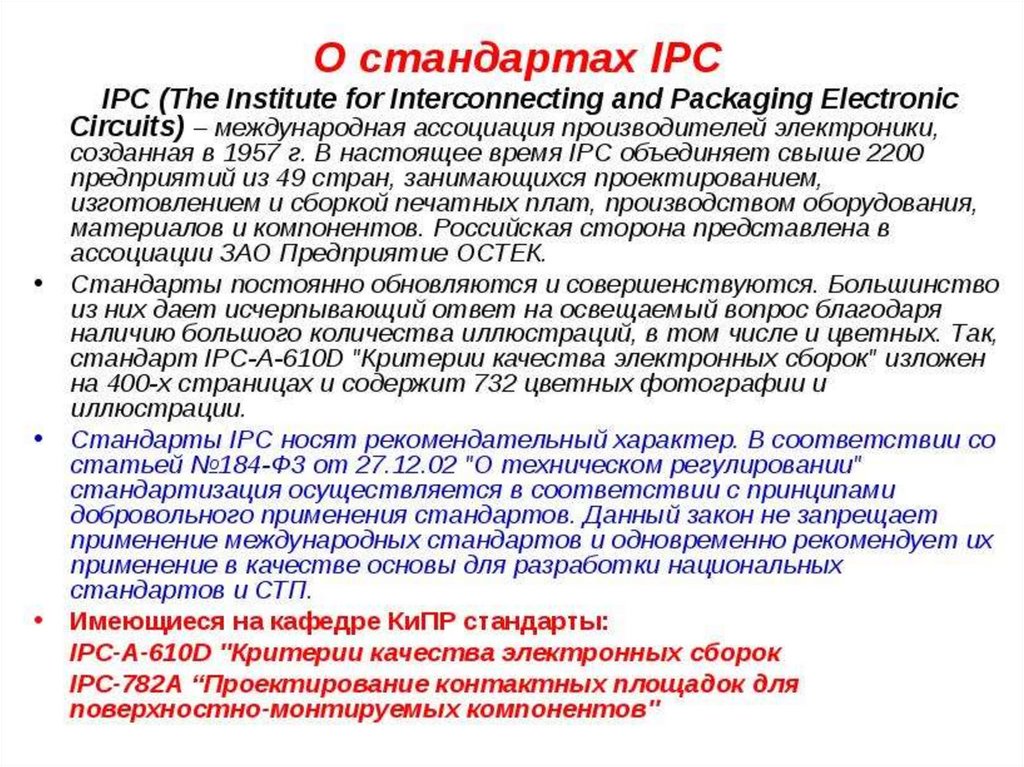

1. Лекция 1 и 2

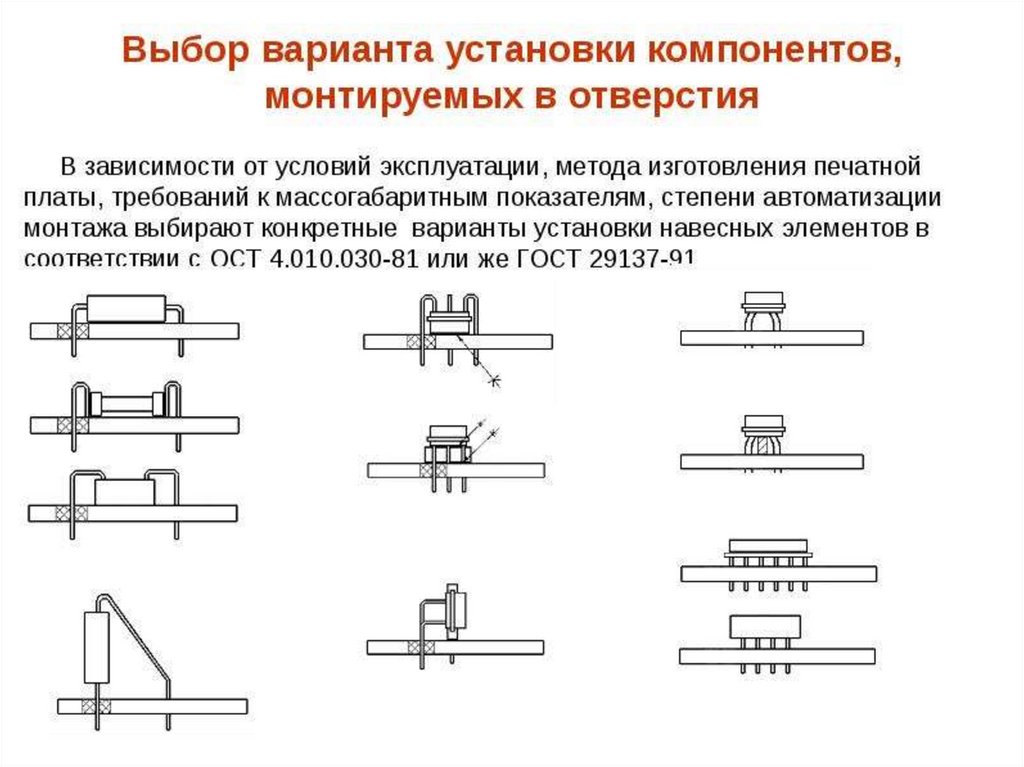

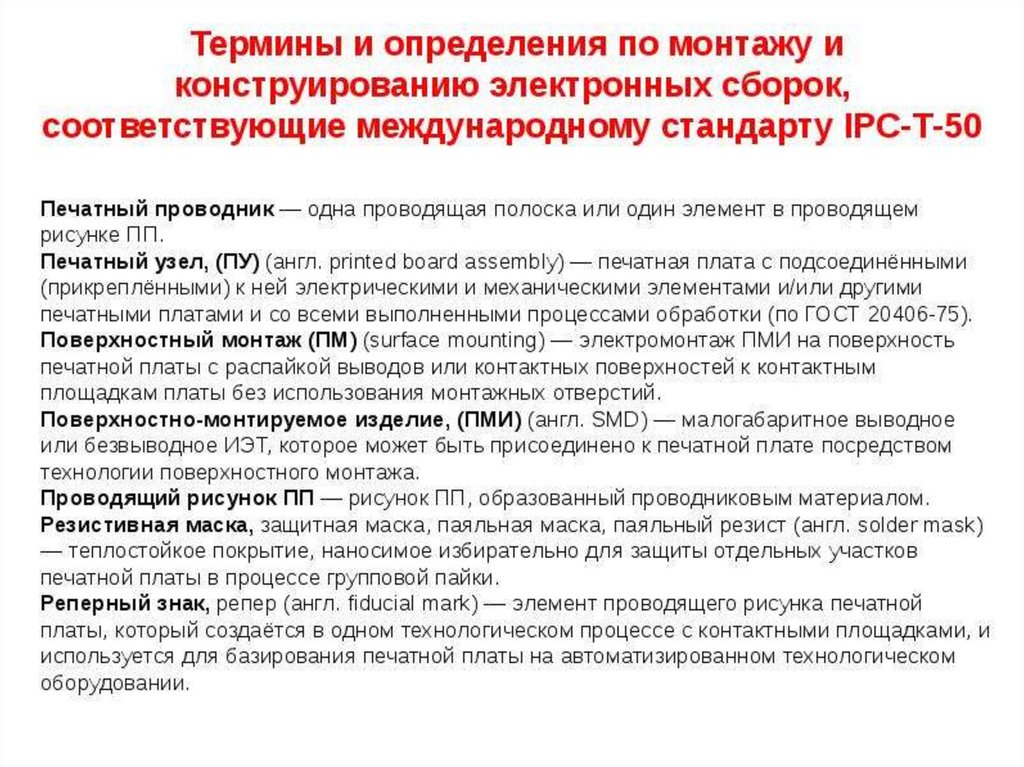

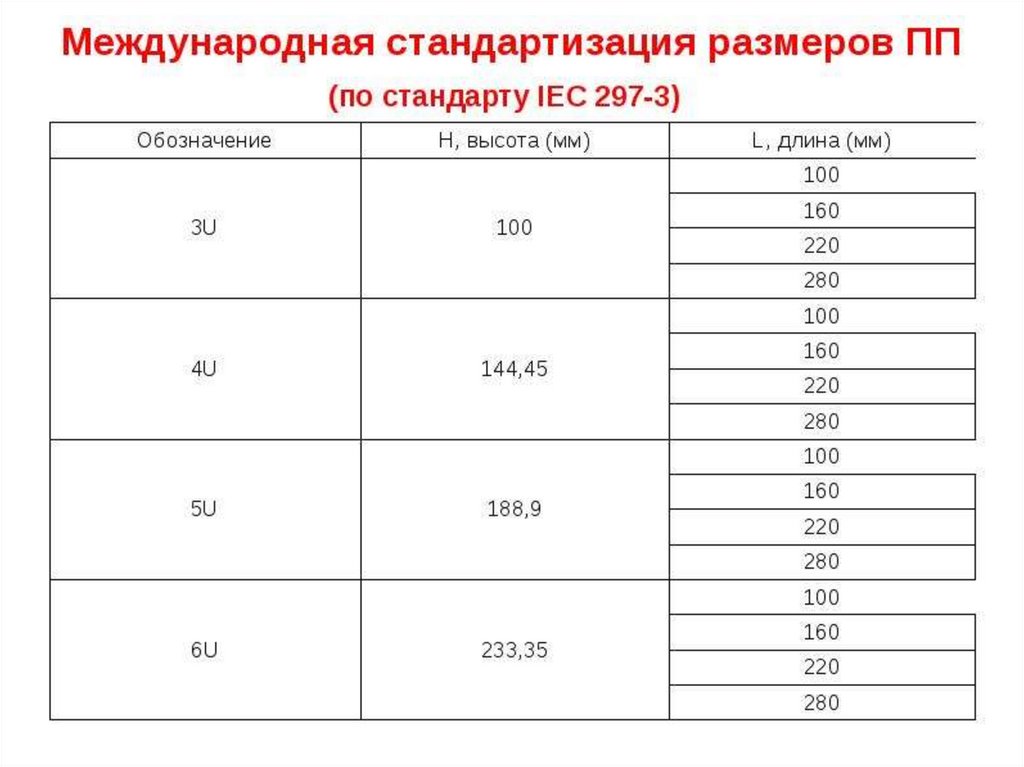

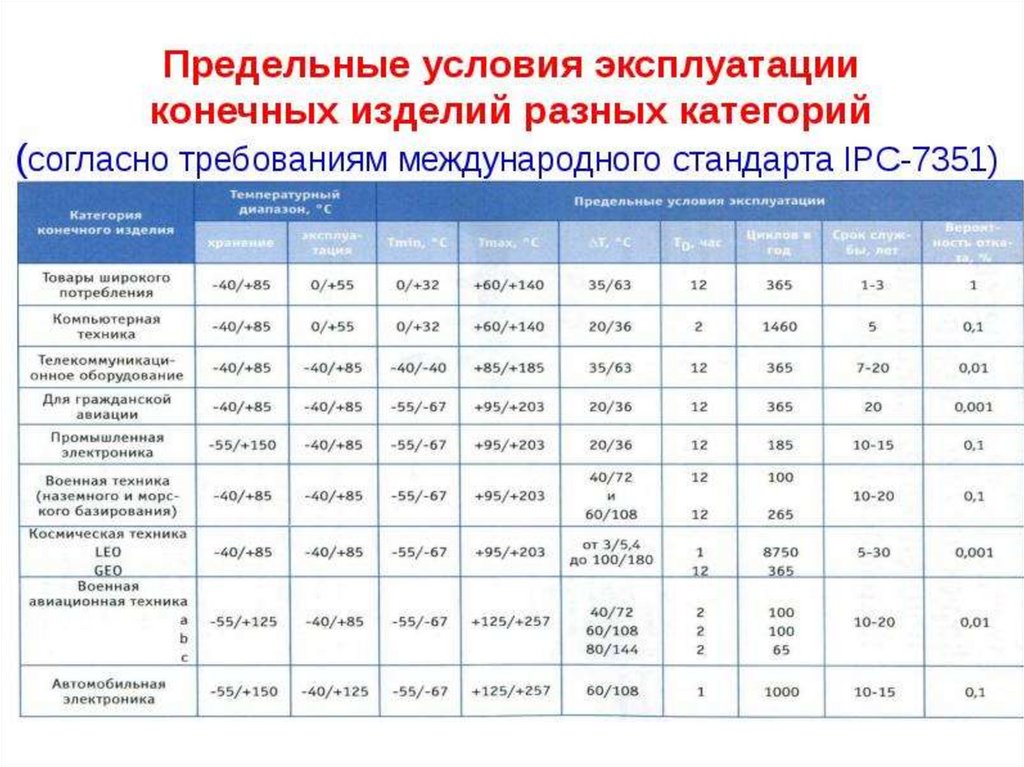

2.

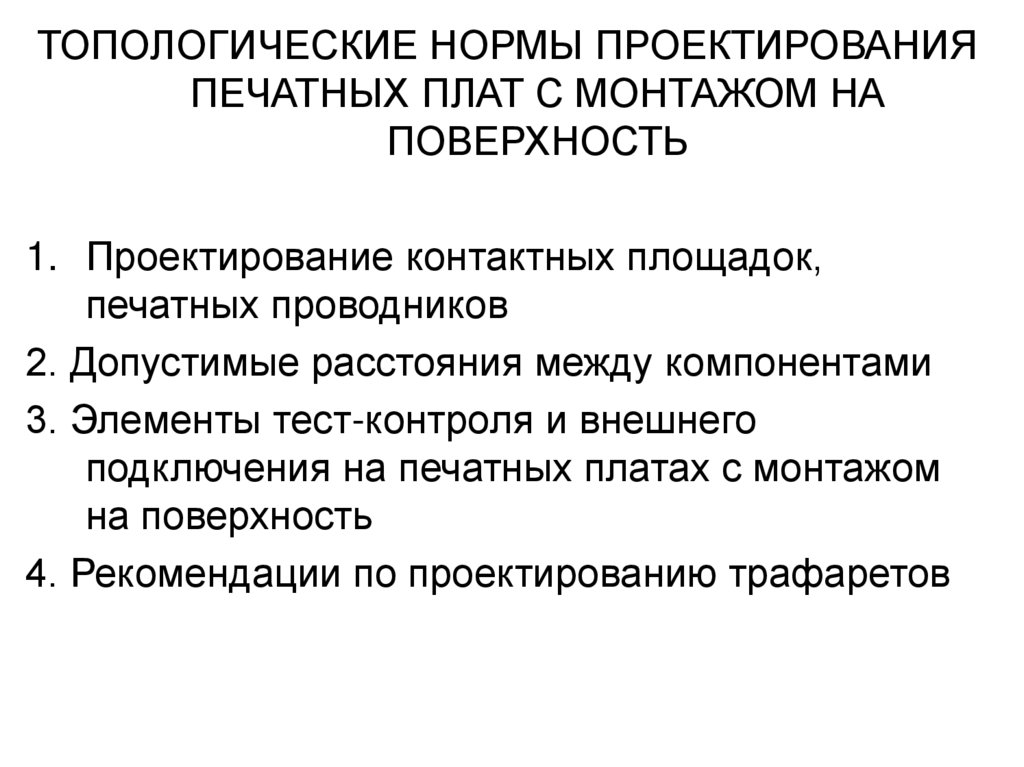

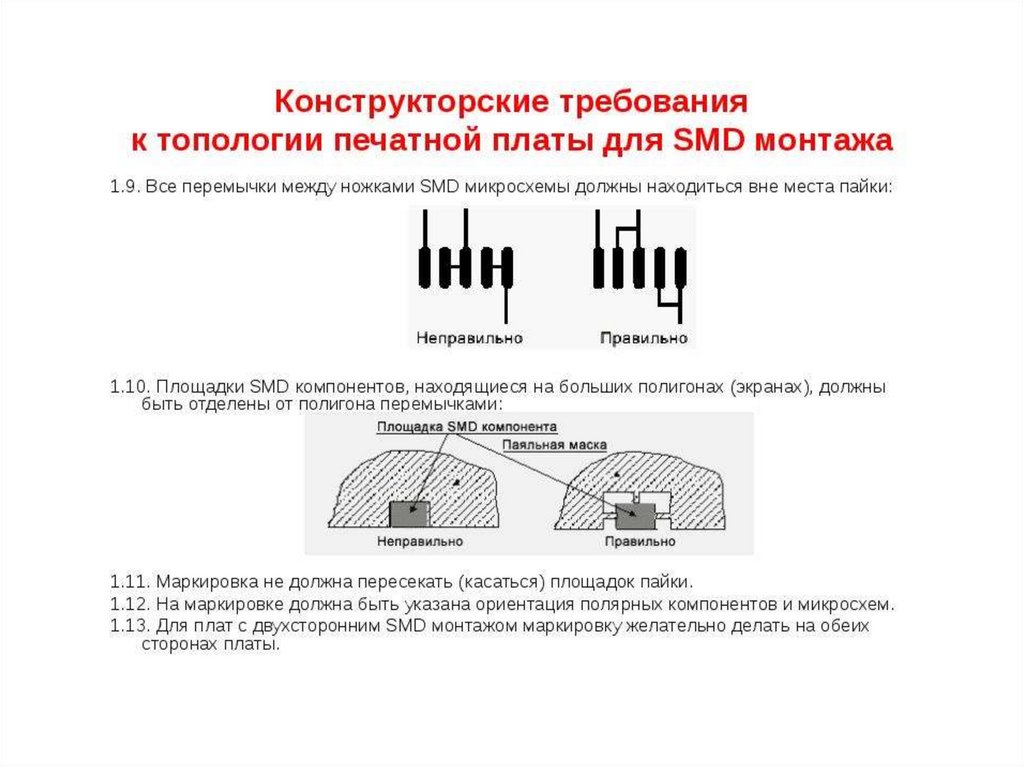

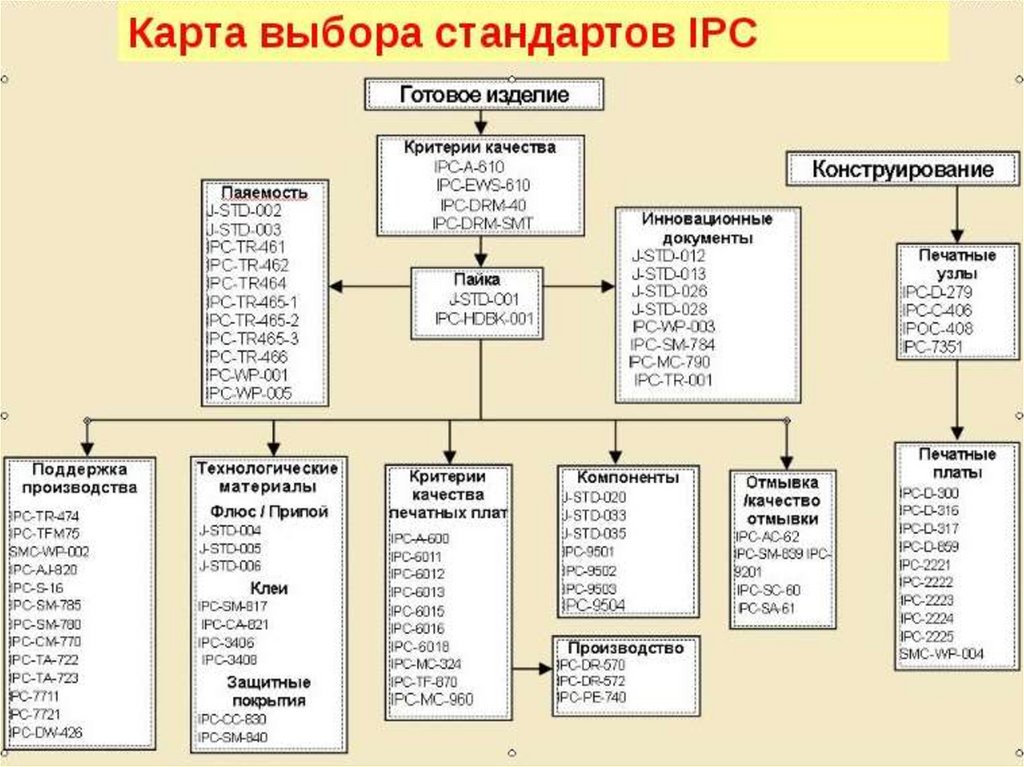

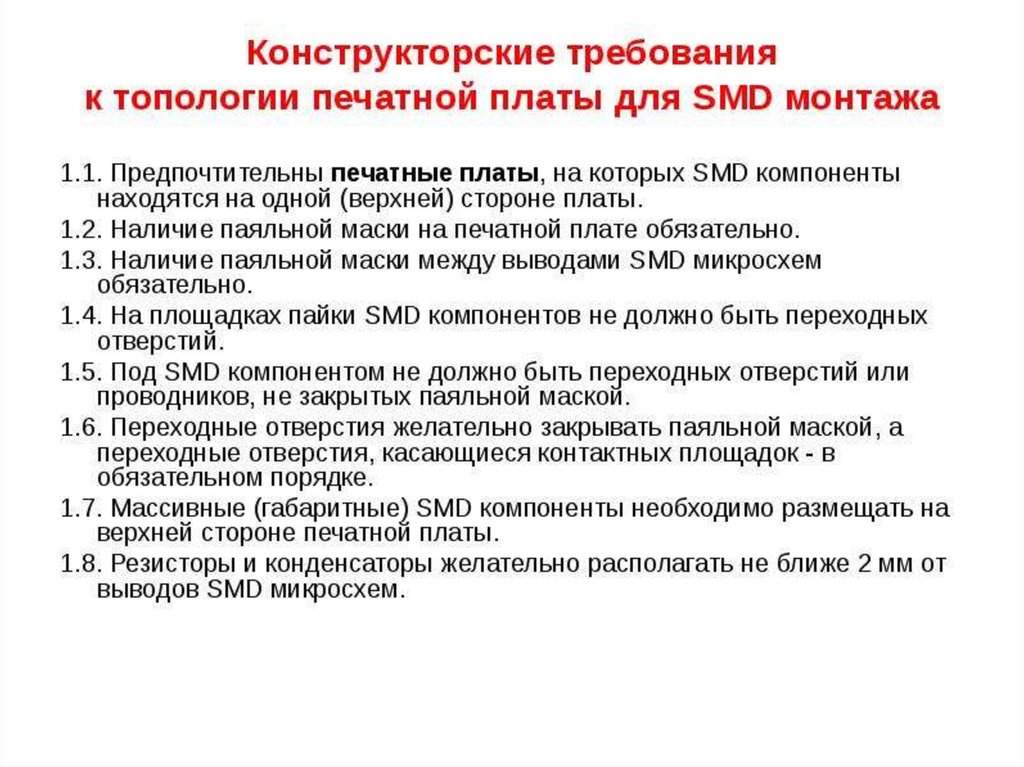

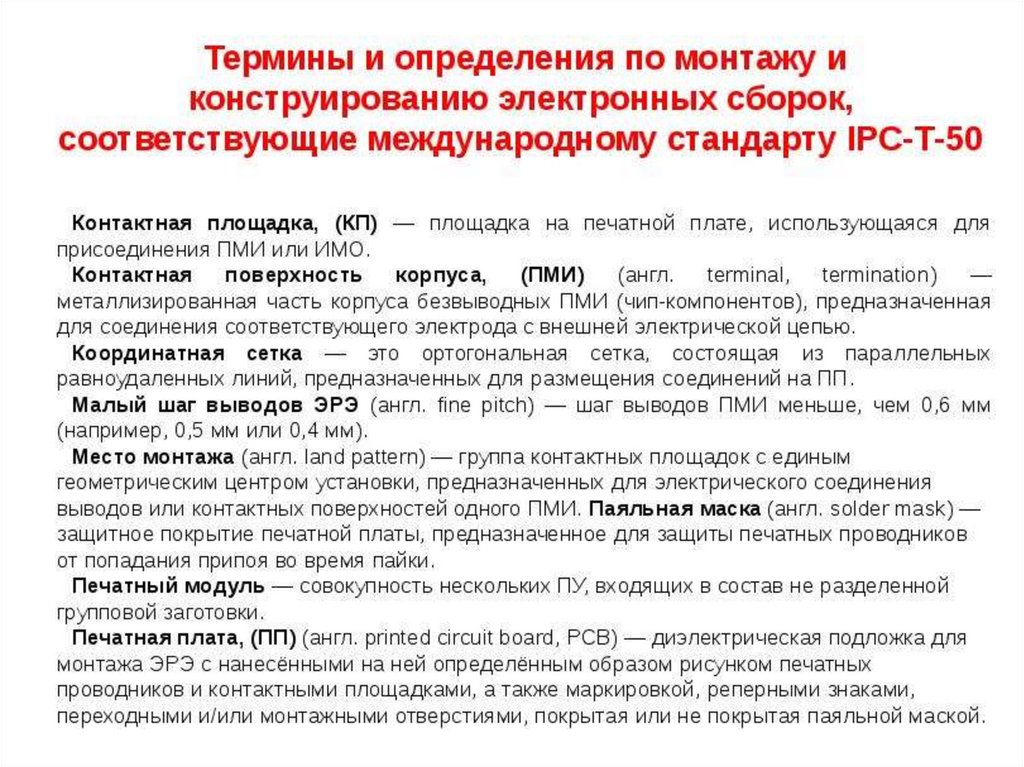

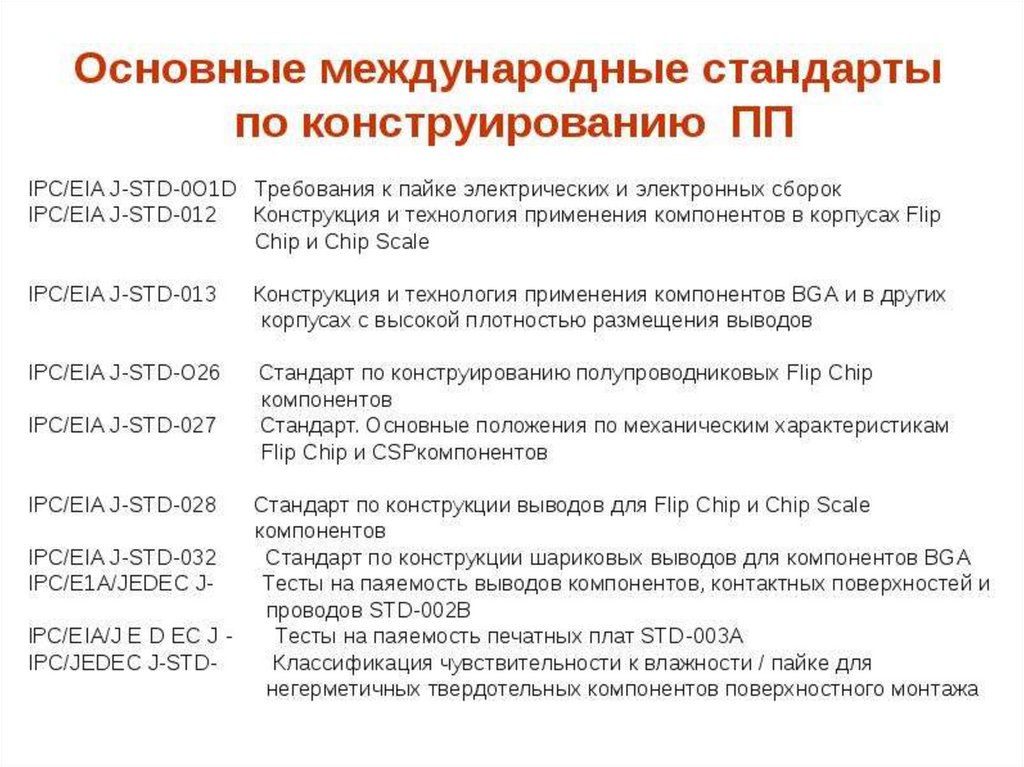

ТОПОЛОГИЧЕСКИЕ НОРМЫ ПРОЕКТИРОВАНИЯПЕЧАТНЫХ ПЛАТ С МОНТАЖОМ НА
ПОВЕРХНОСТЬ

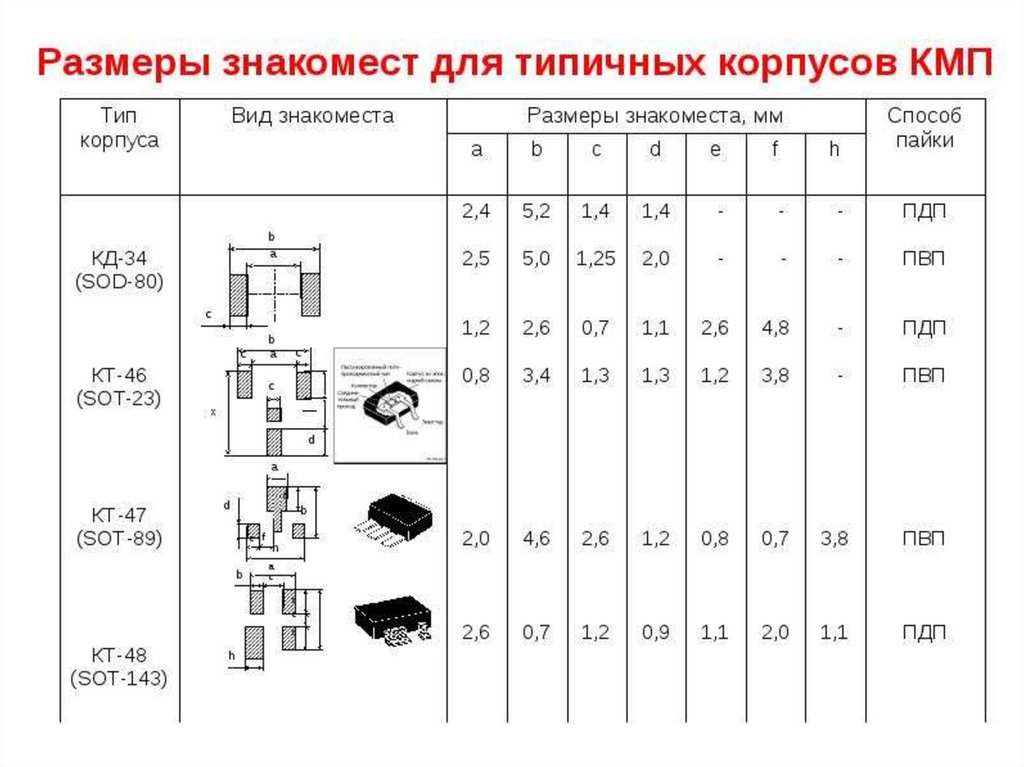

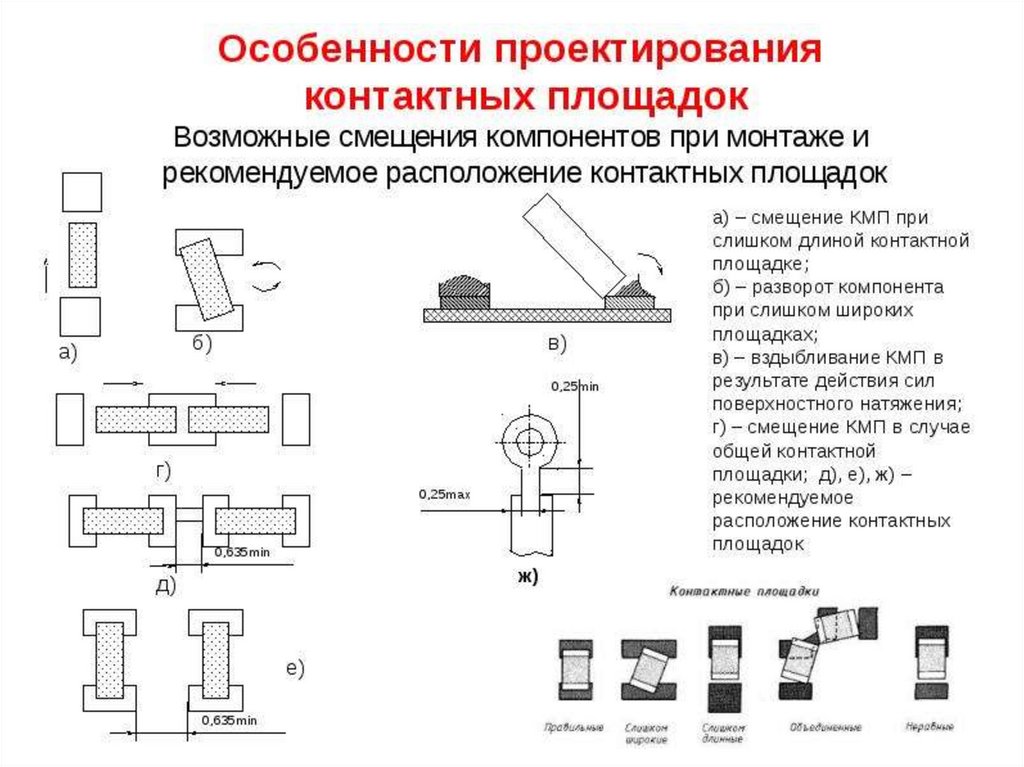

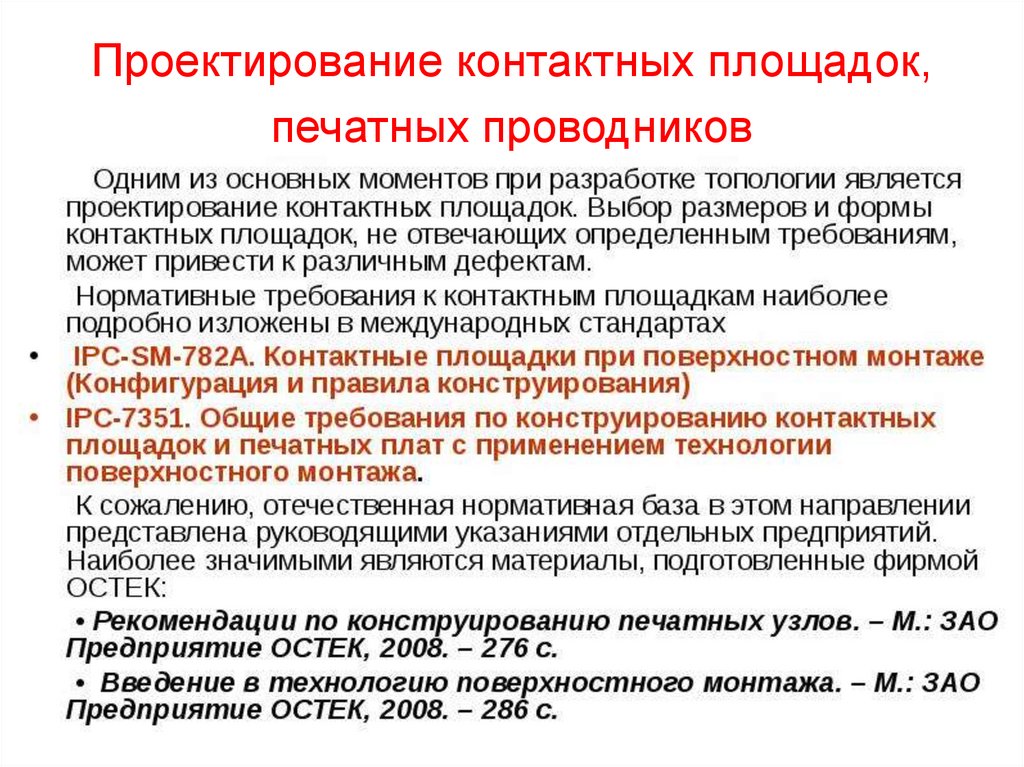

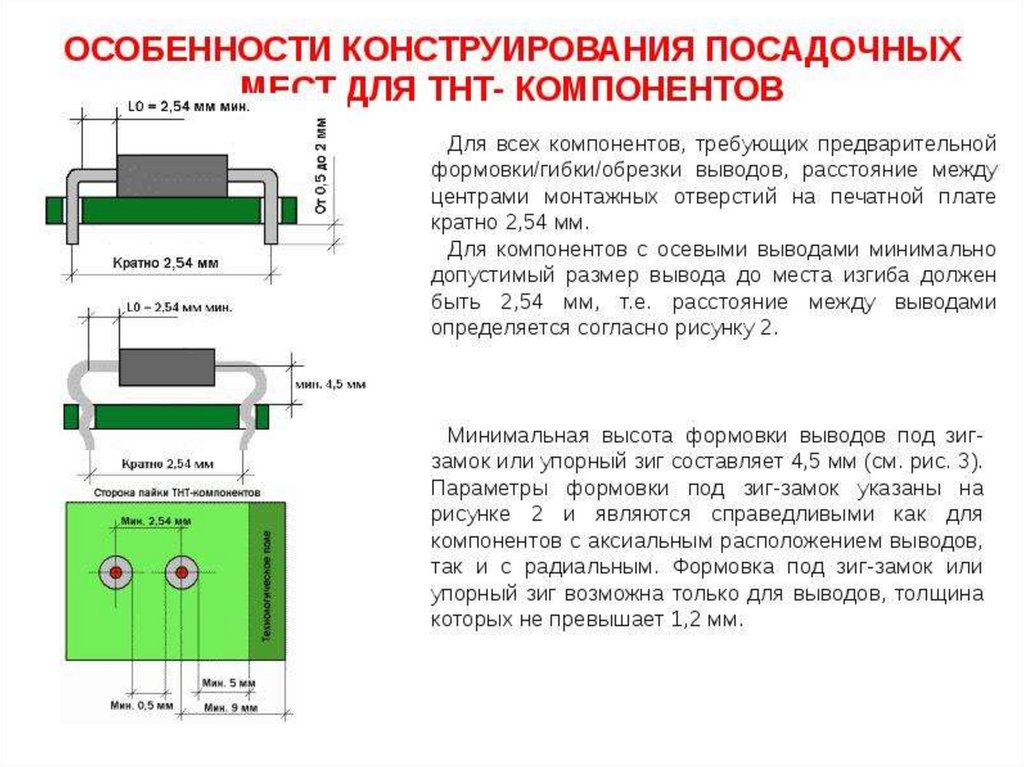

1. Проектирование контактных площадок,

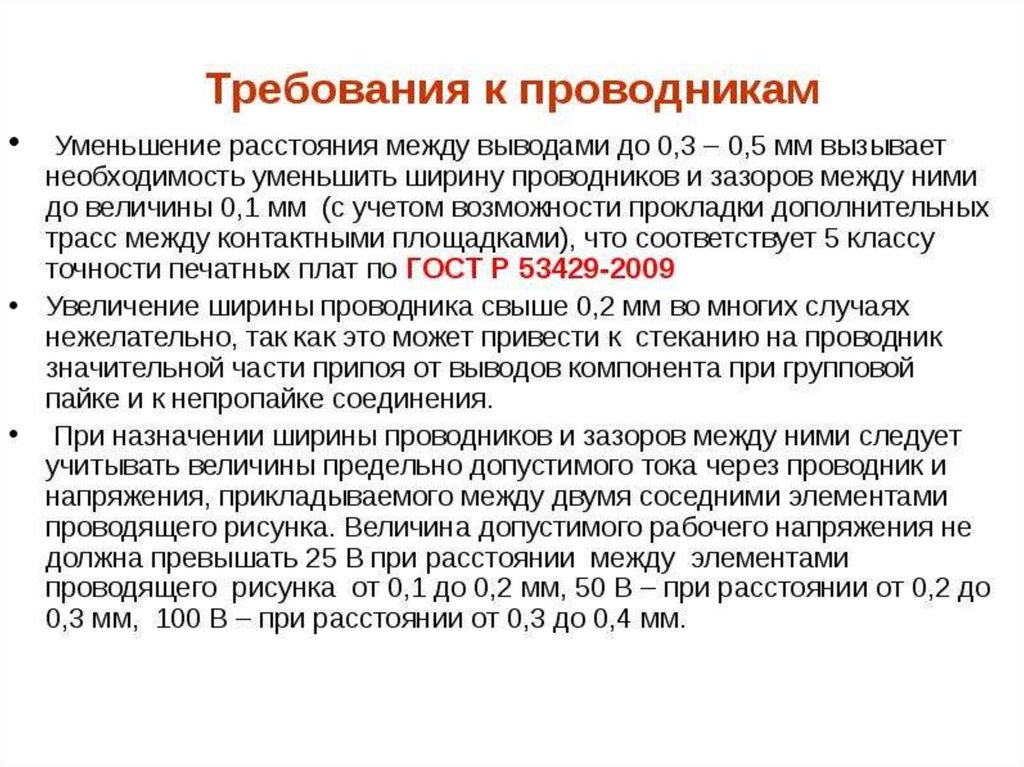

печатных проводников

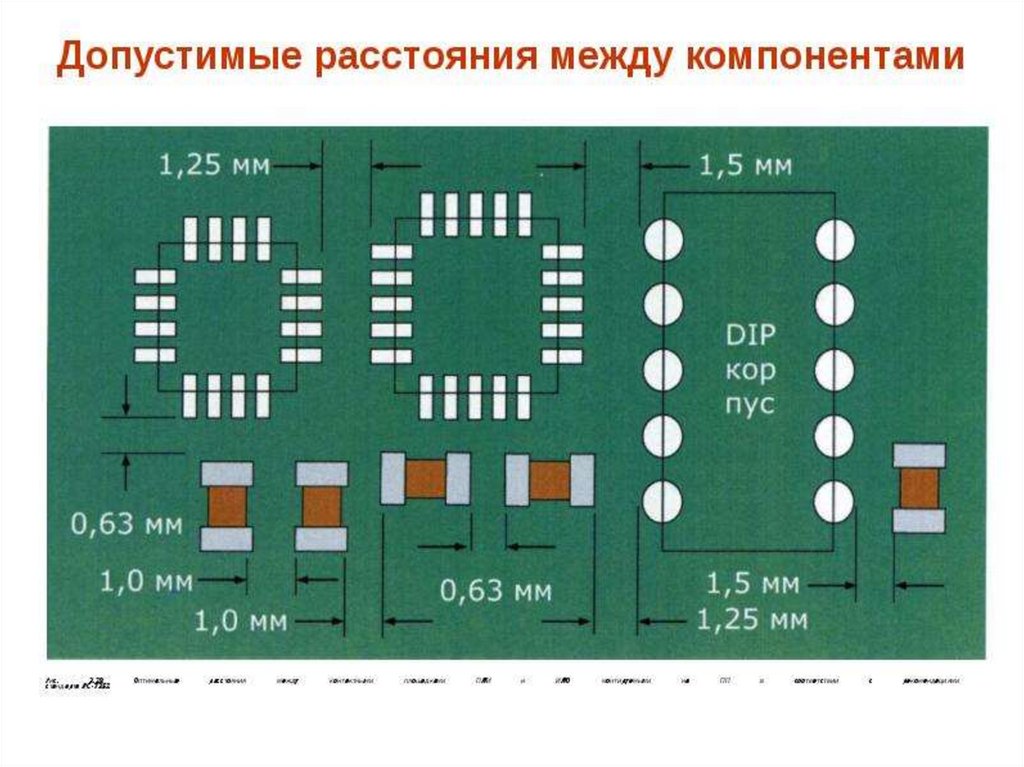

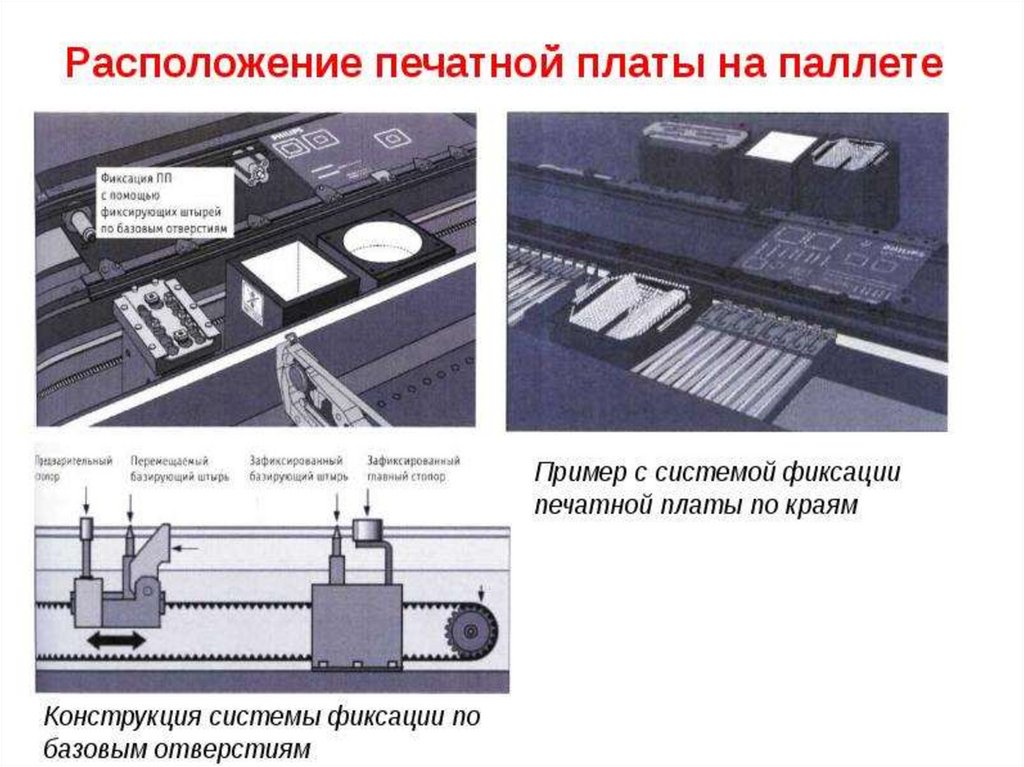

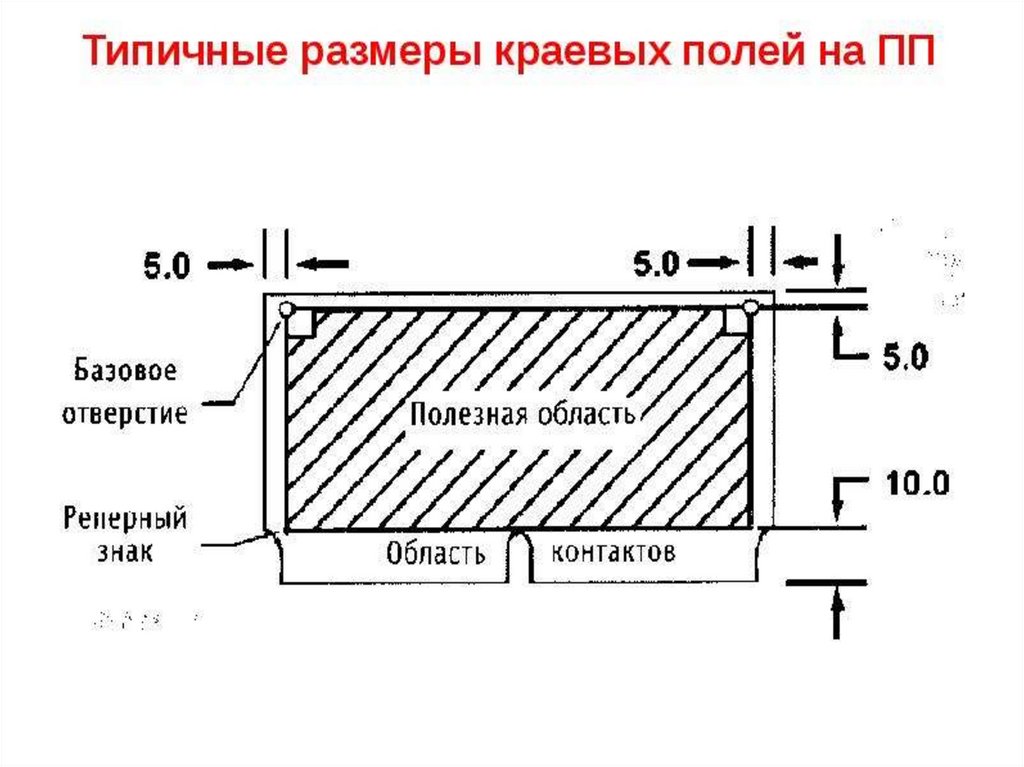

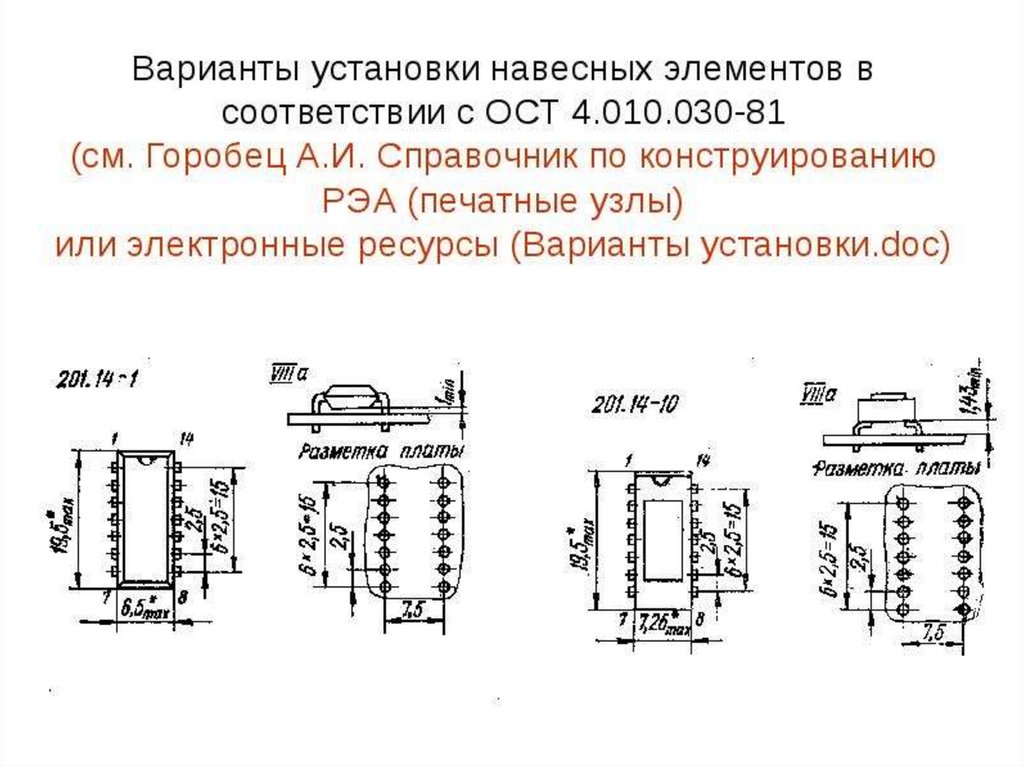

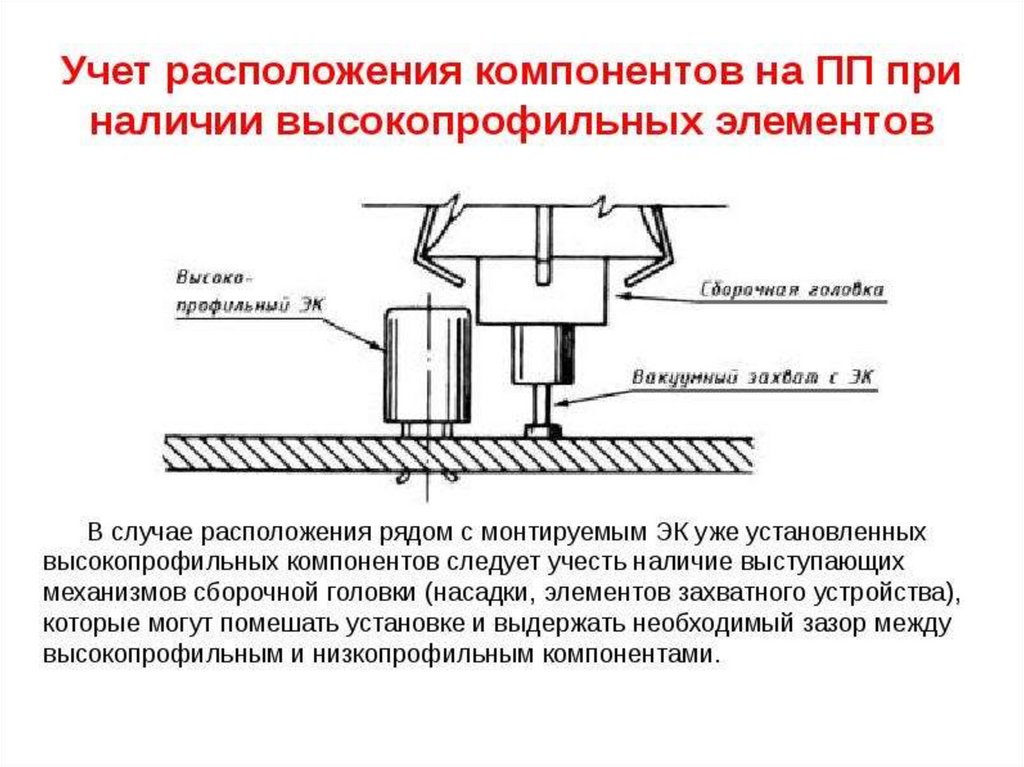

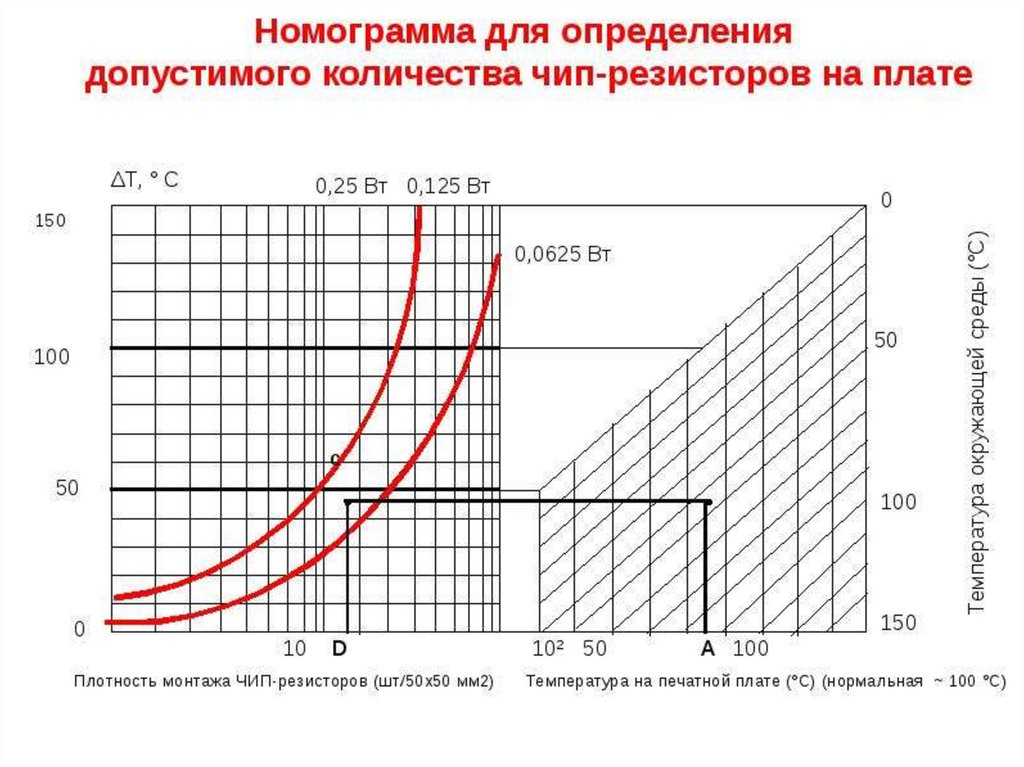

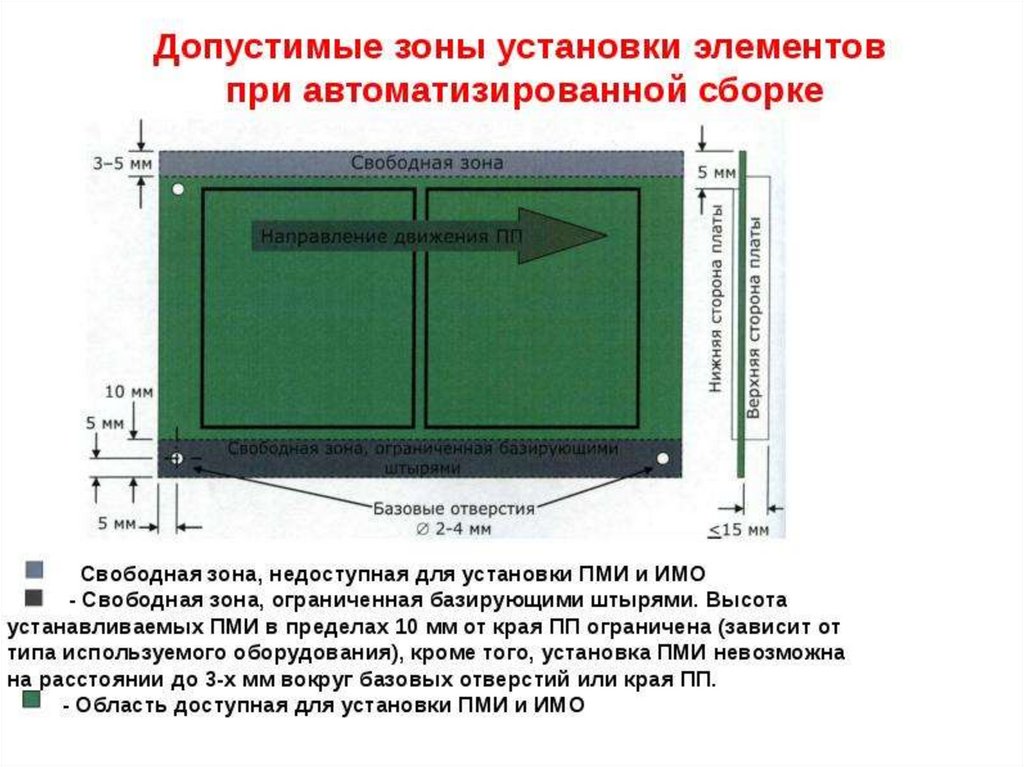

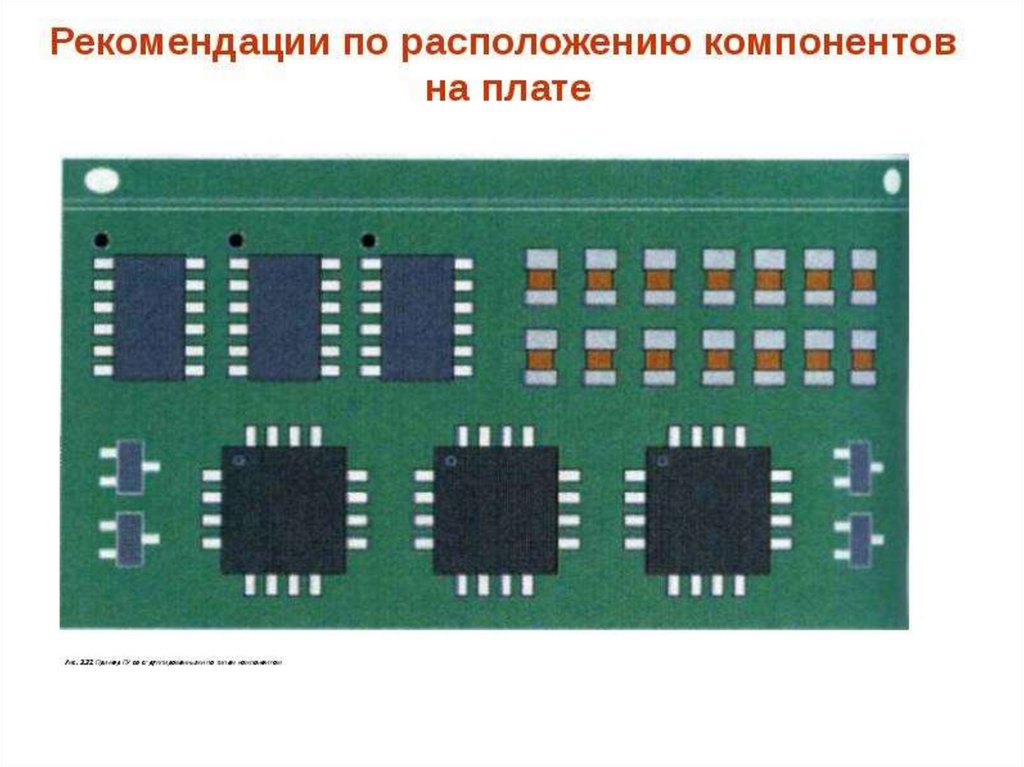

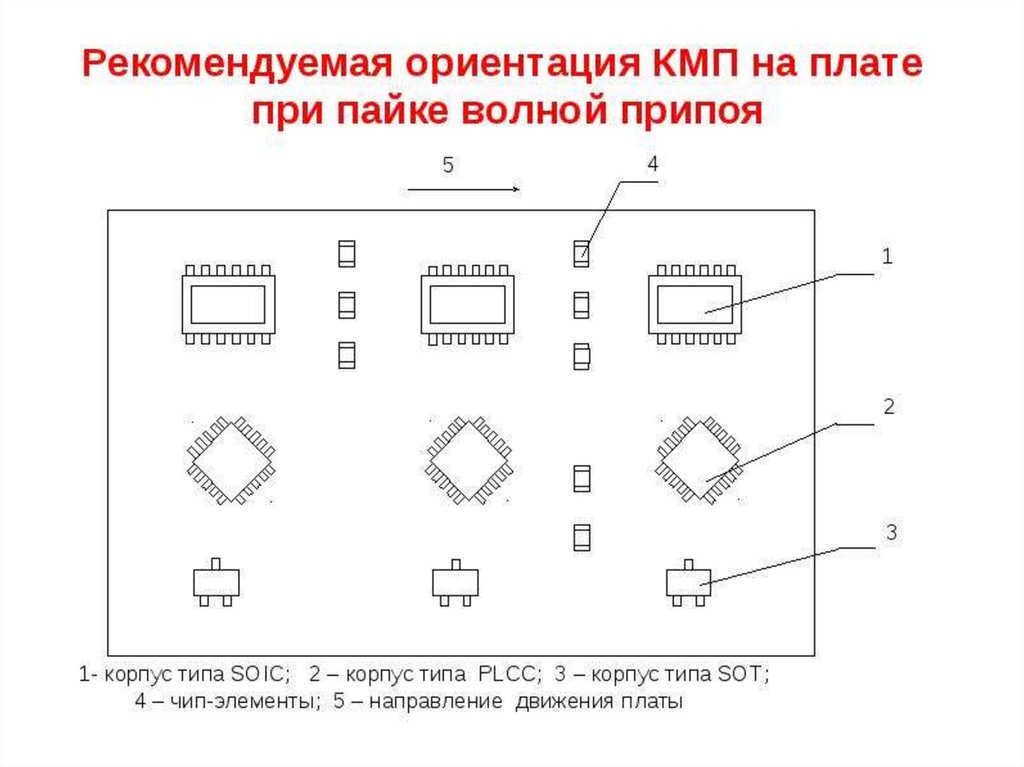

2. Допустимые расстояния между компонентами

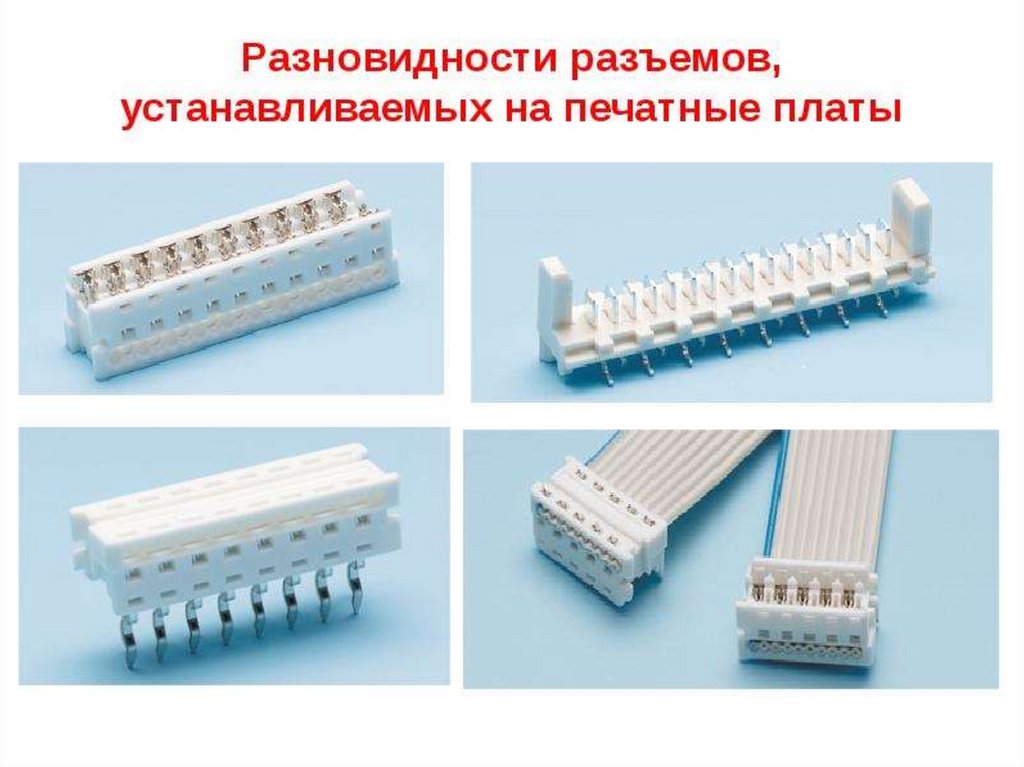

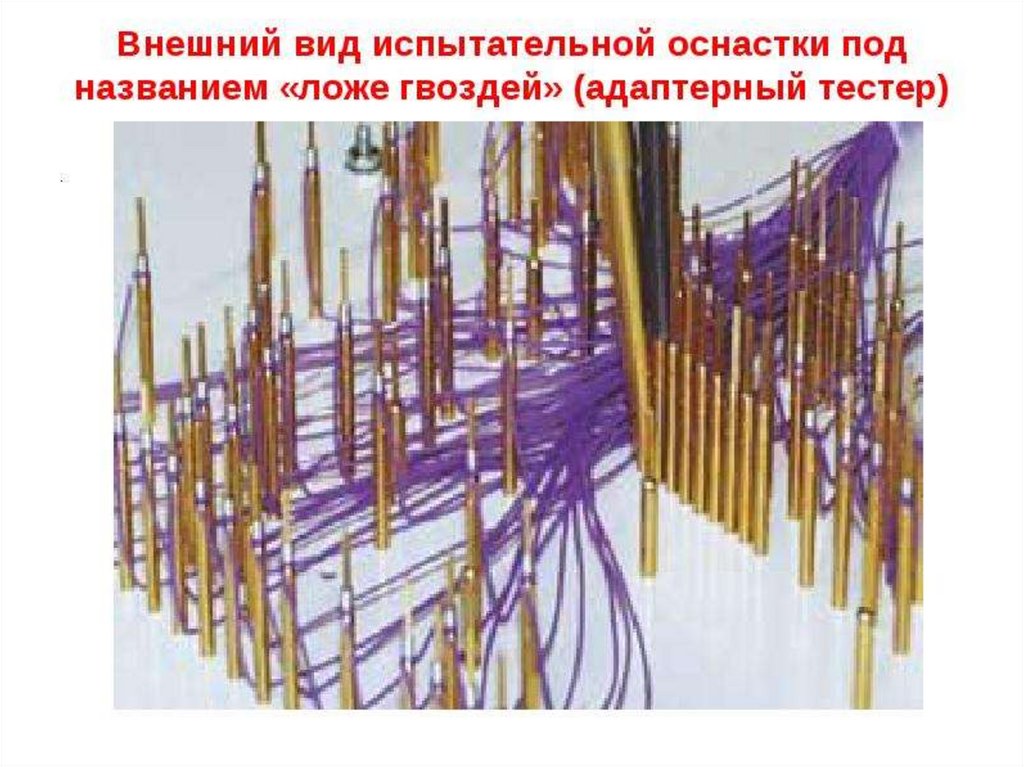

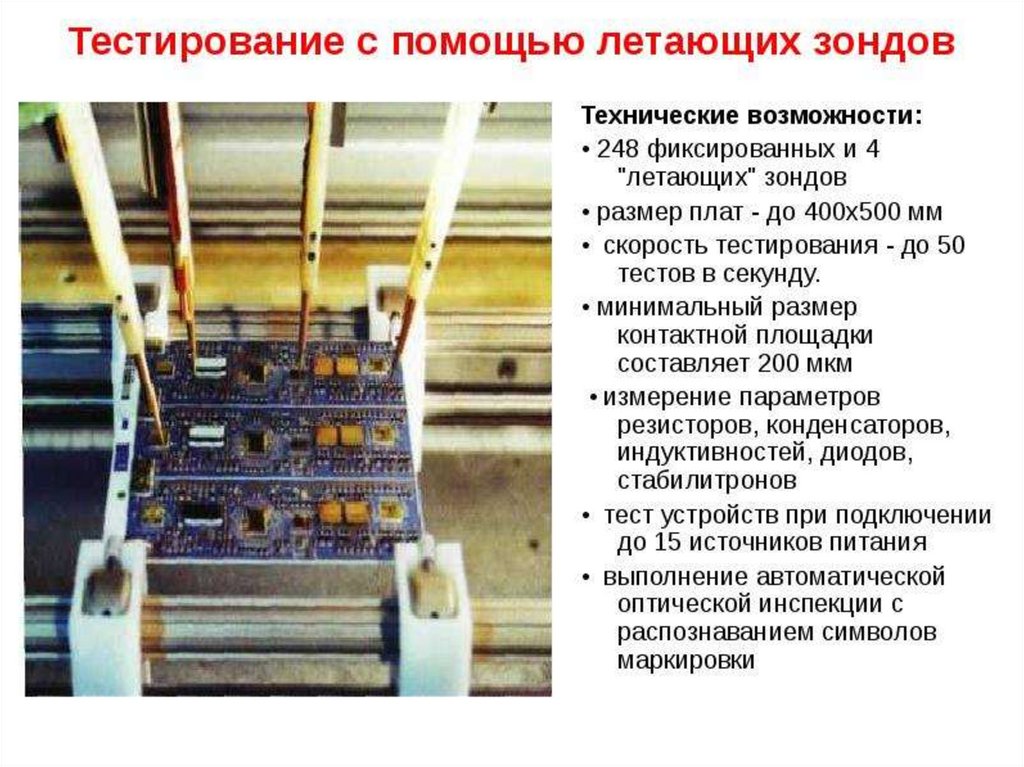

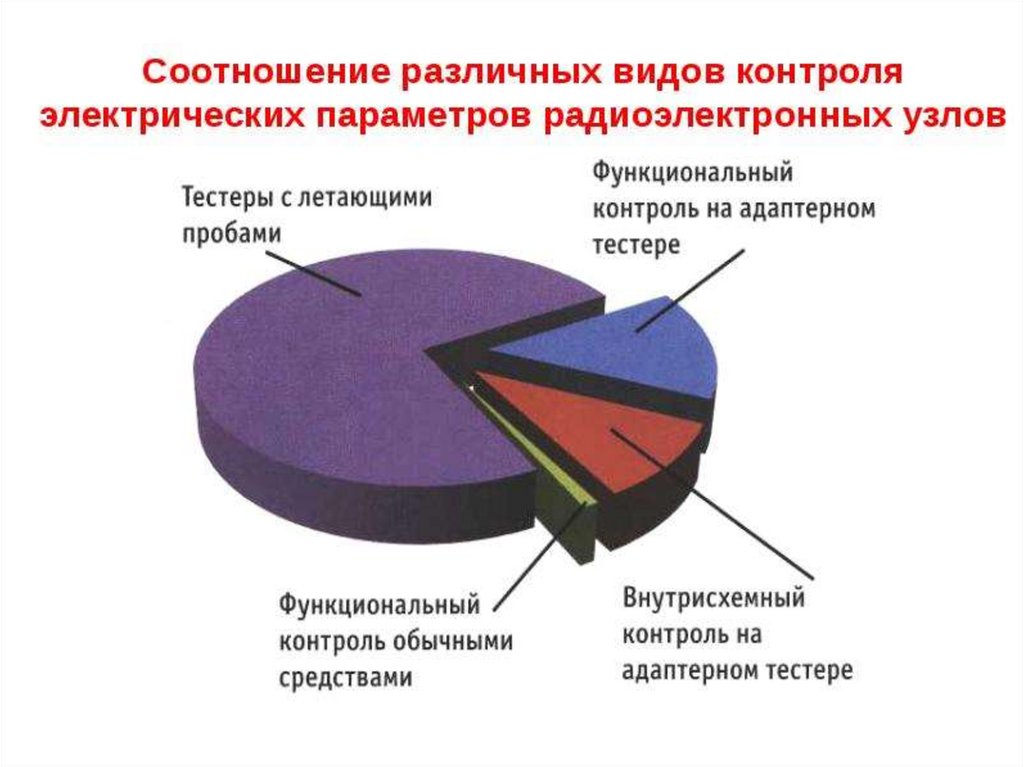

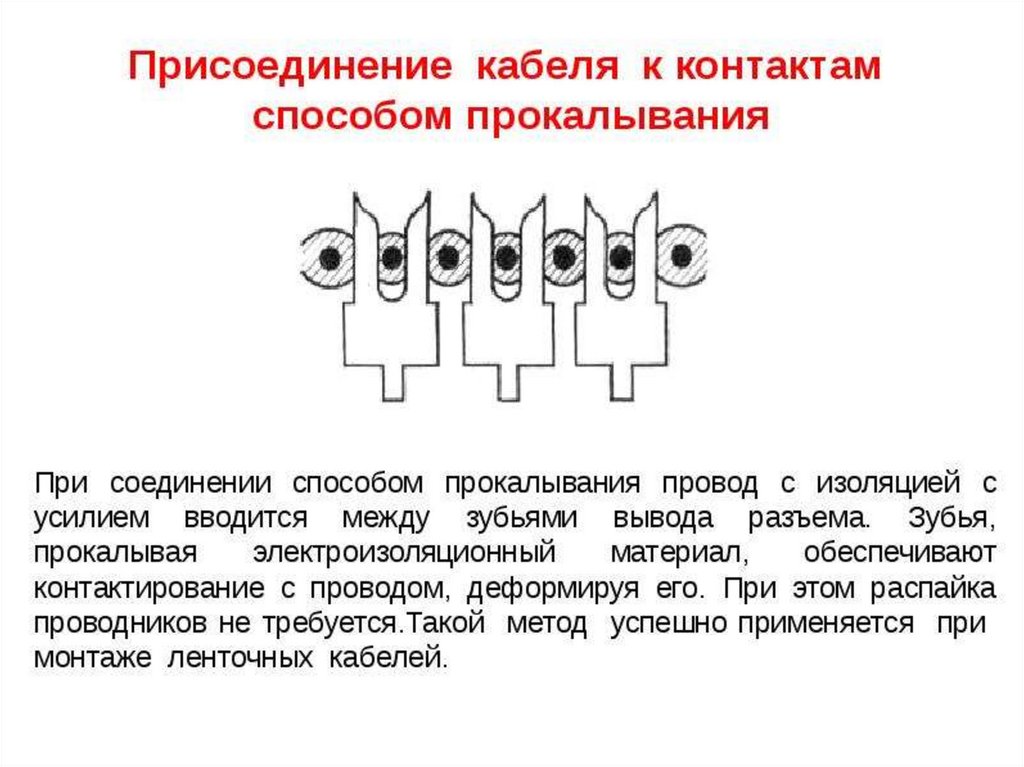

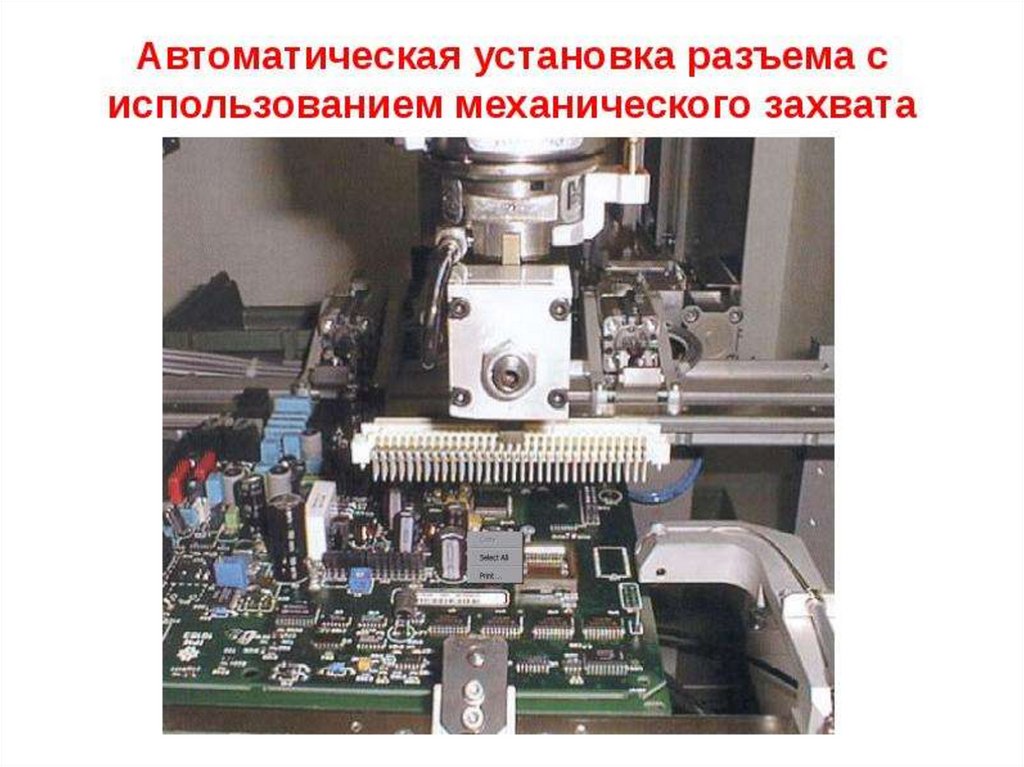

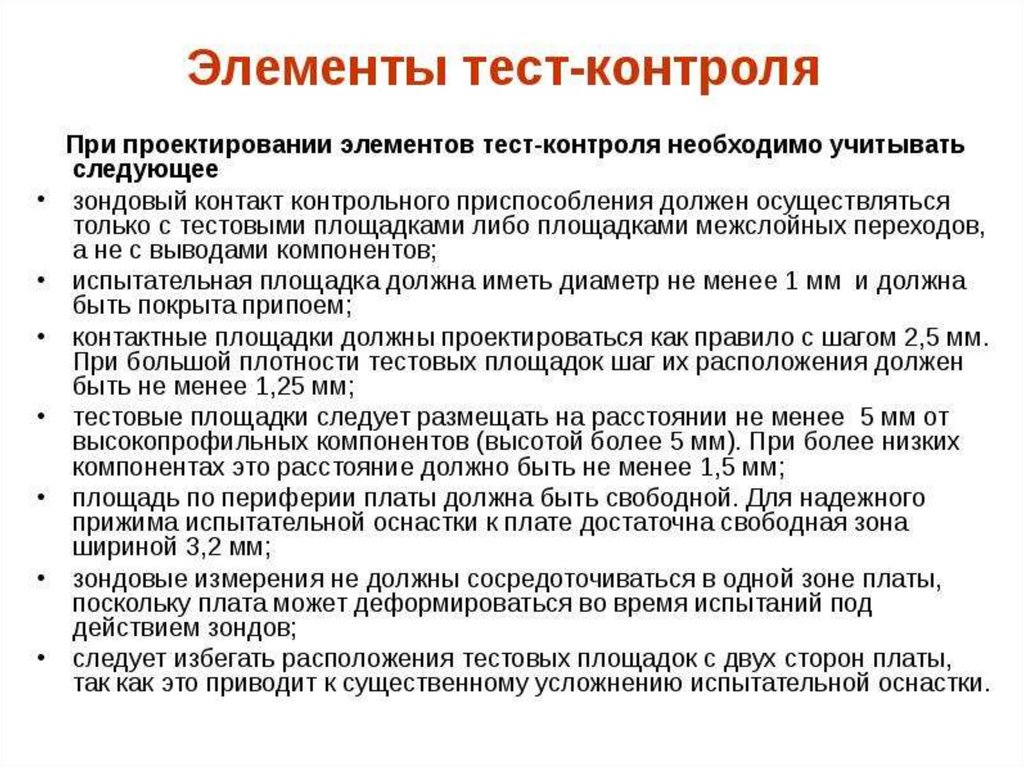

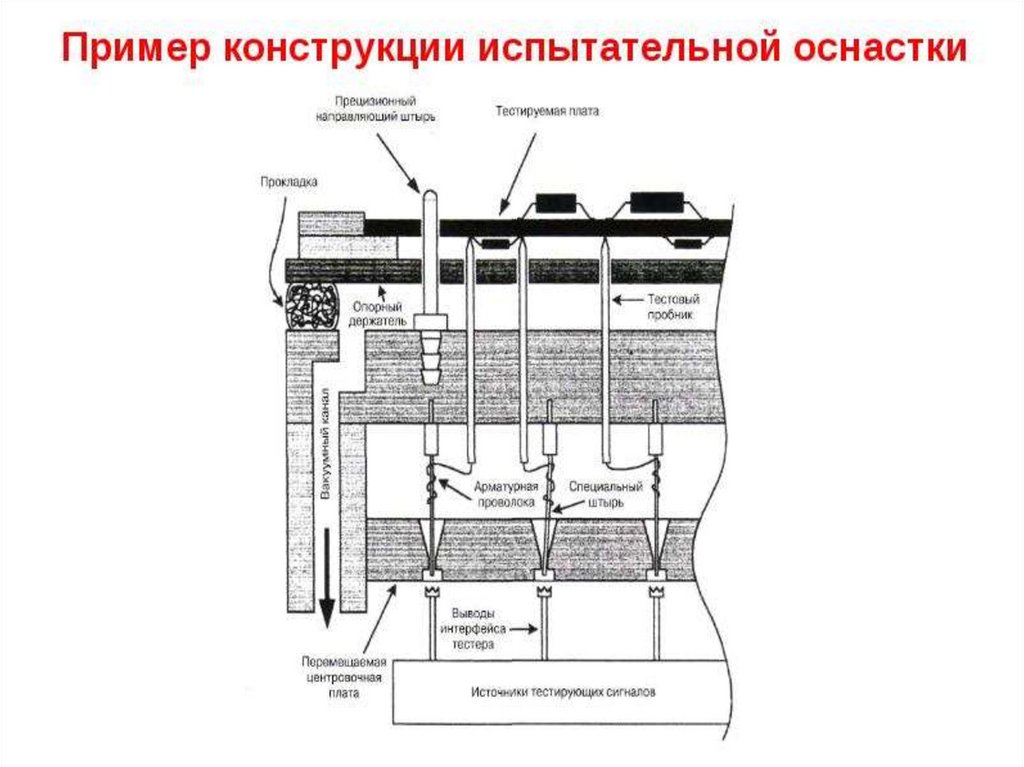

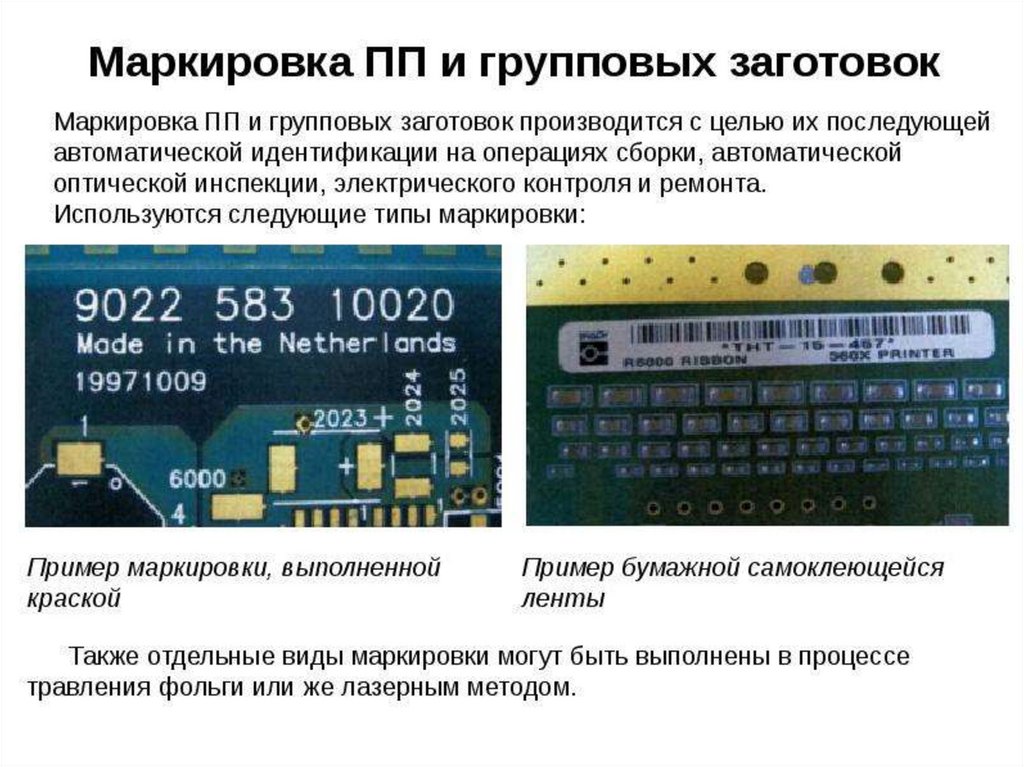

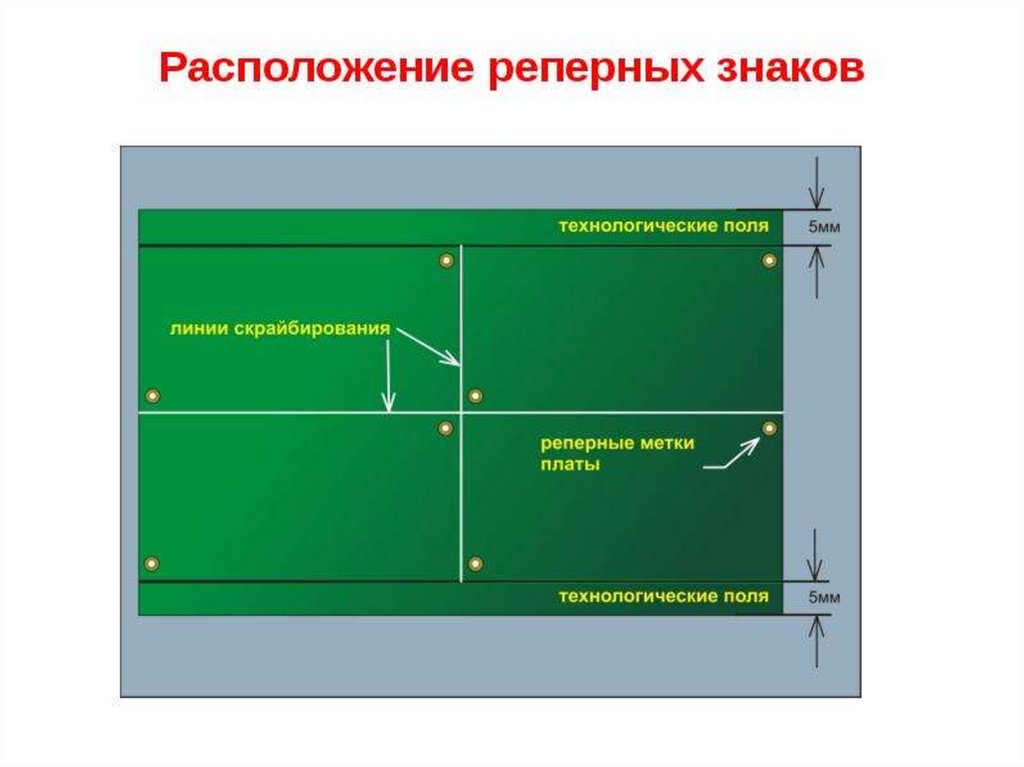

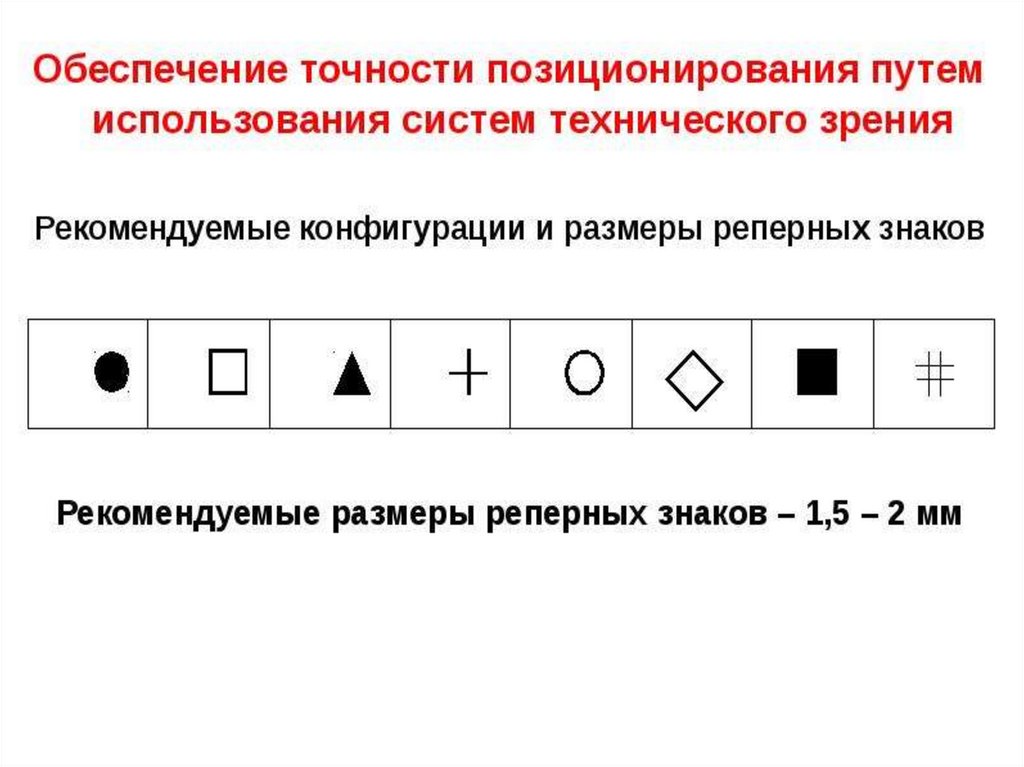

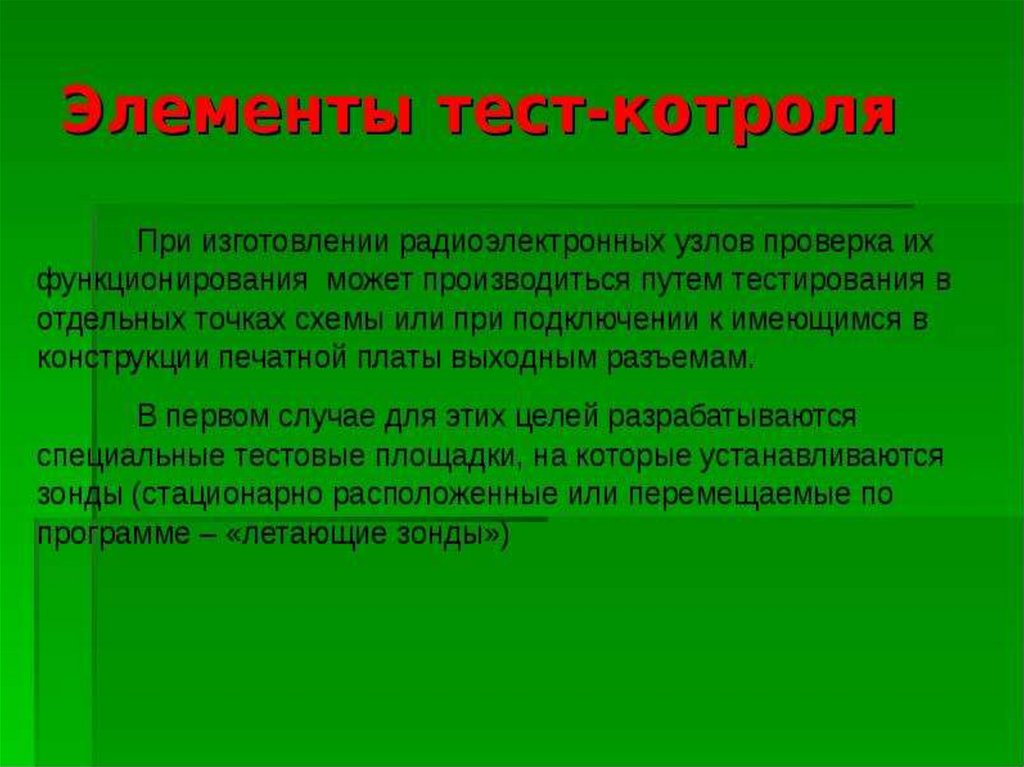

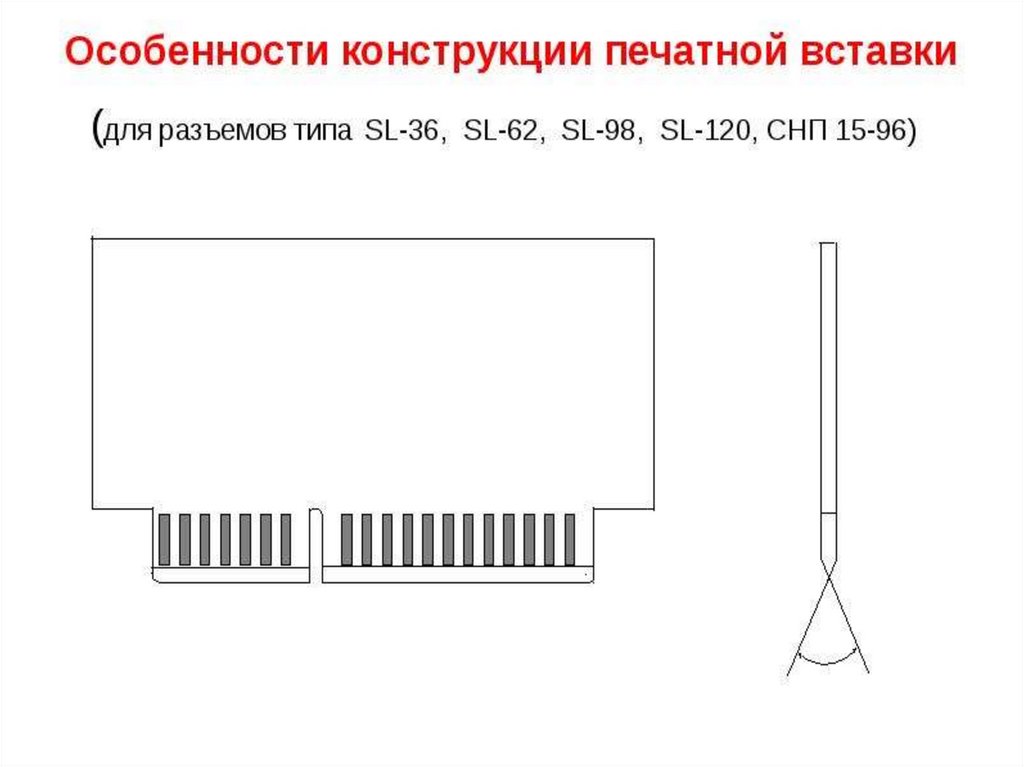

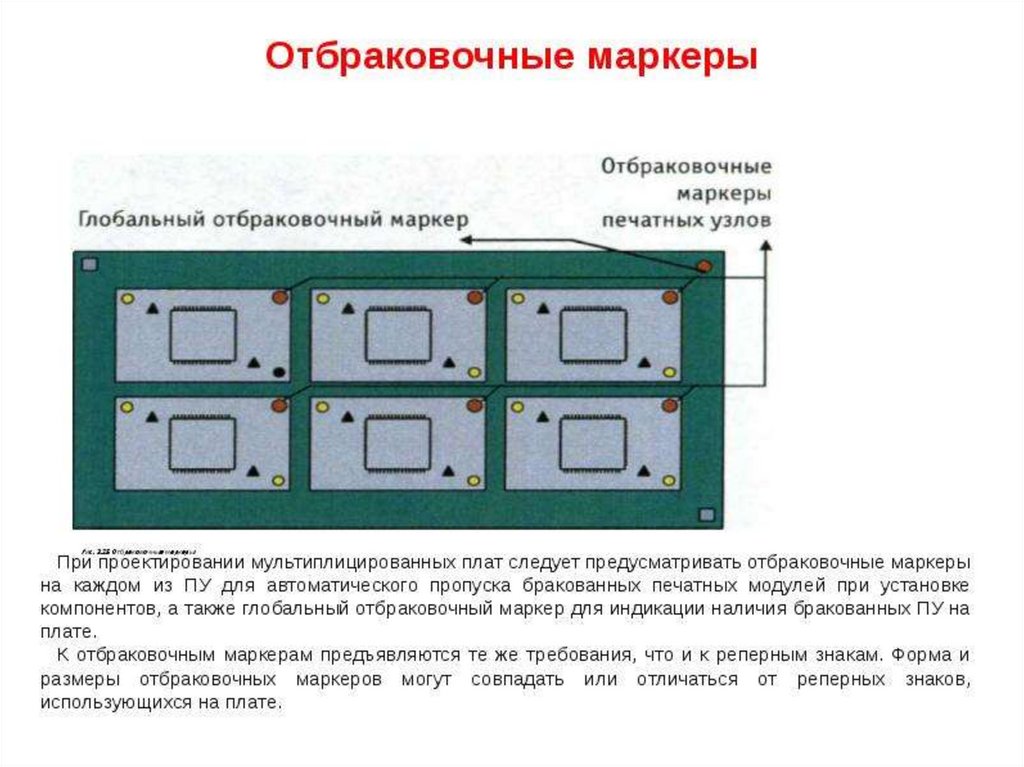

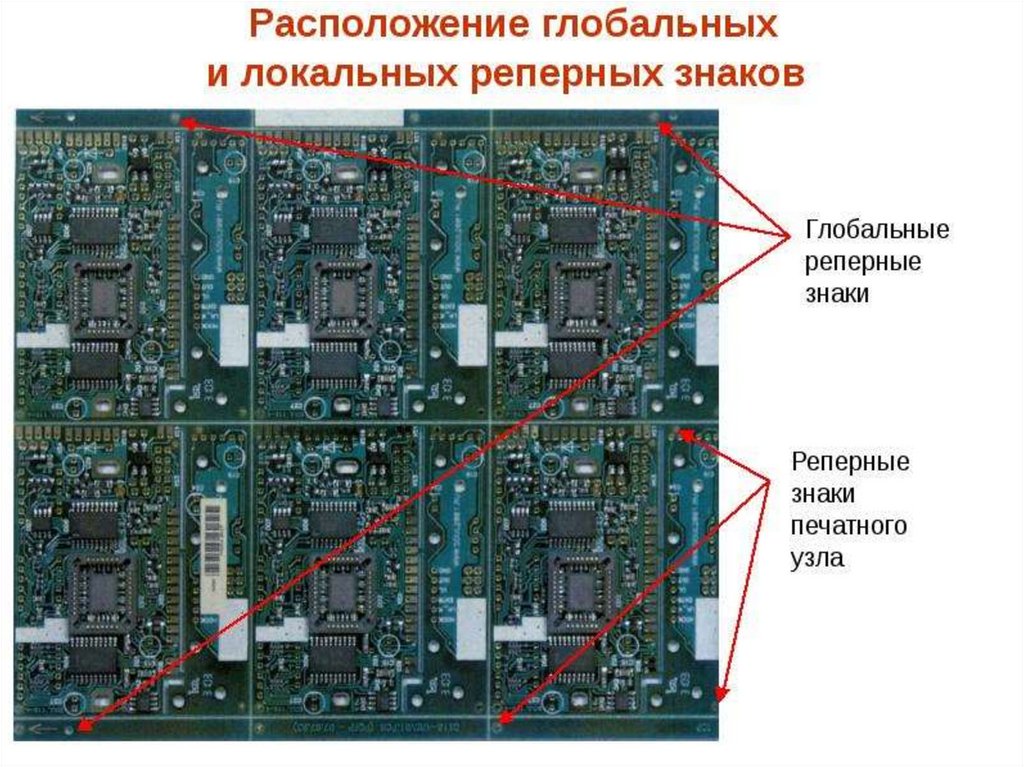

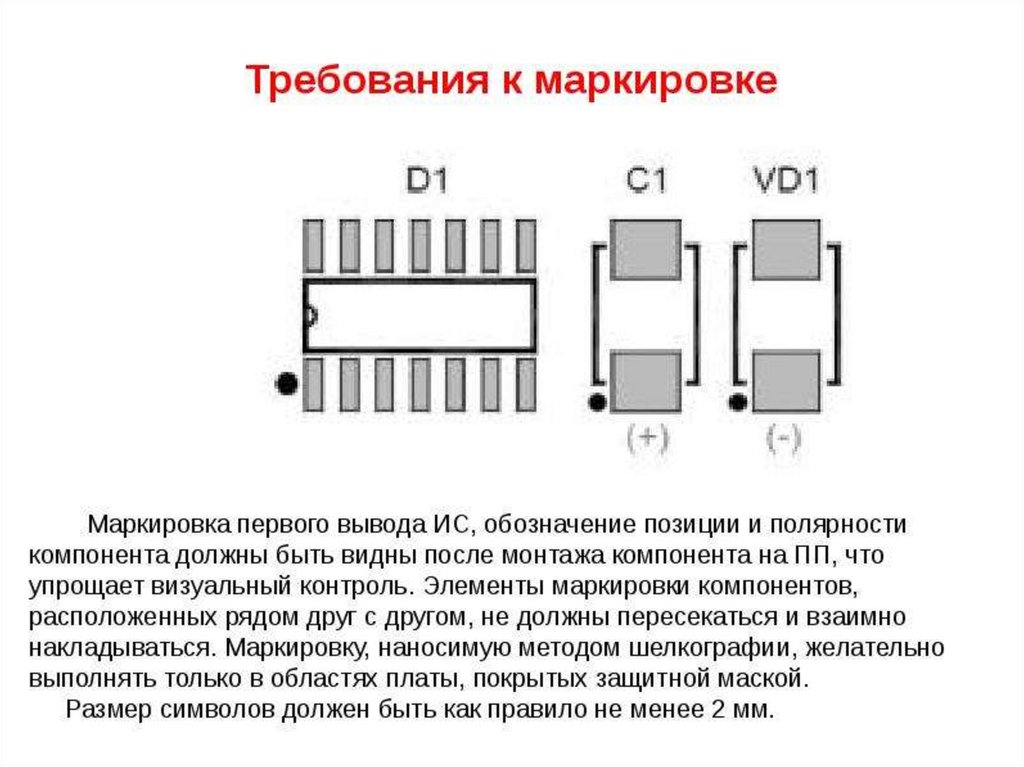

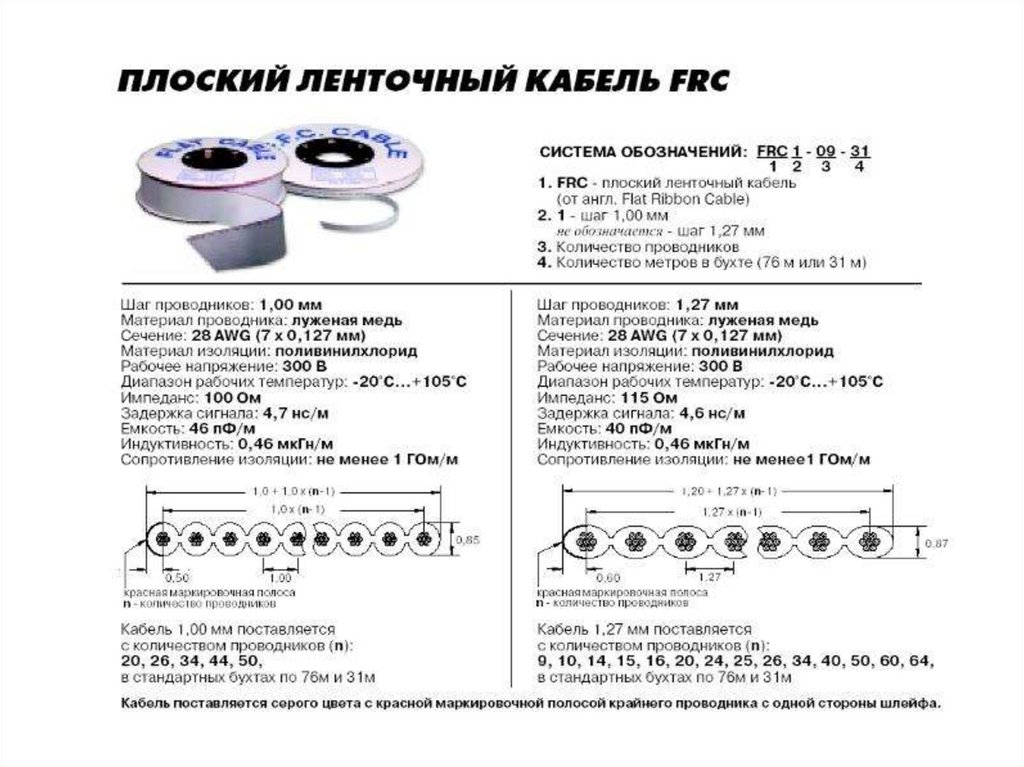

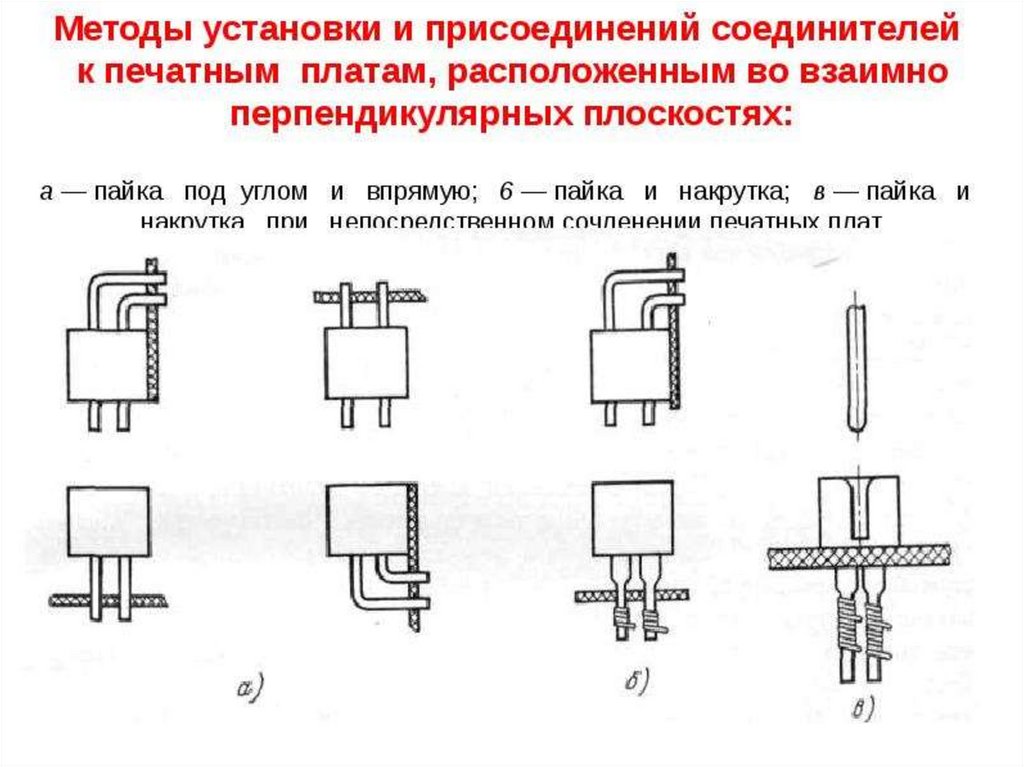

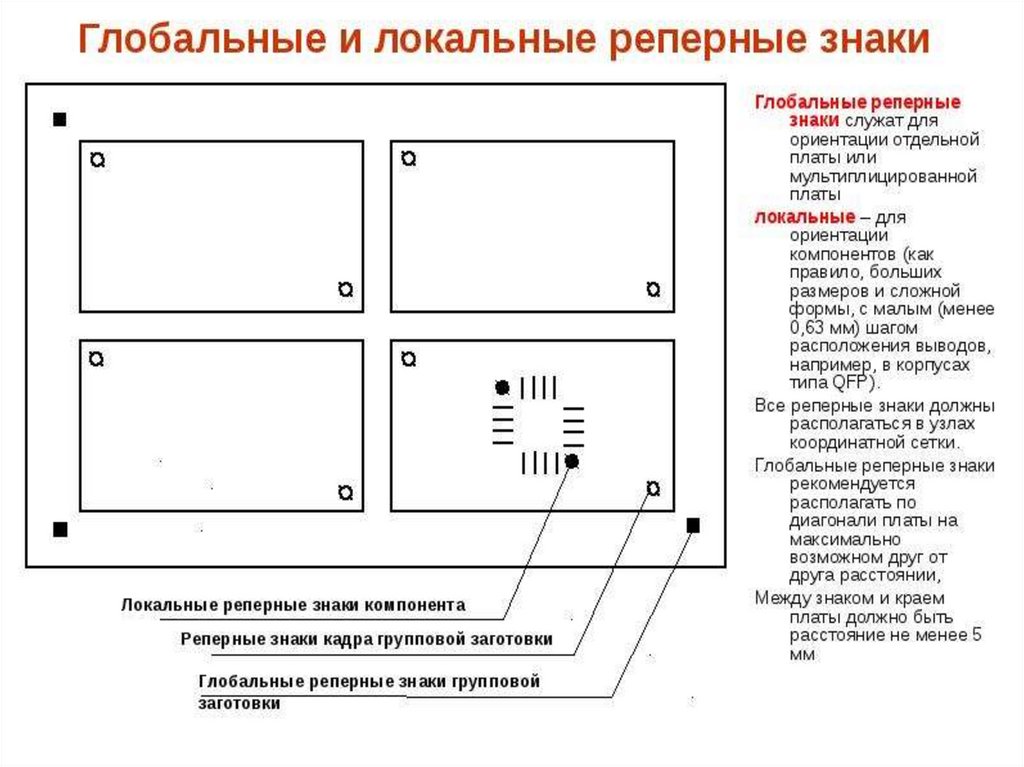

3. Элементы тест-контроля и внешнего
подключения на печатных платах с монтажом
на поверхность

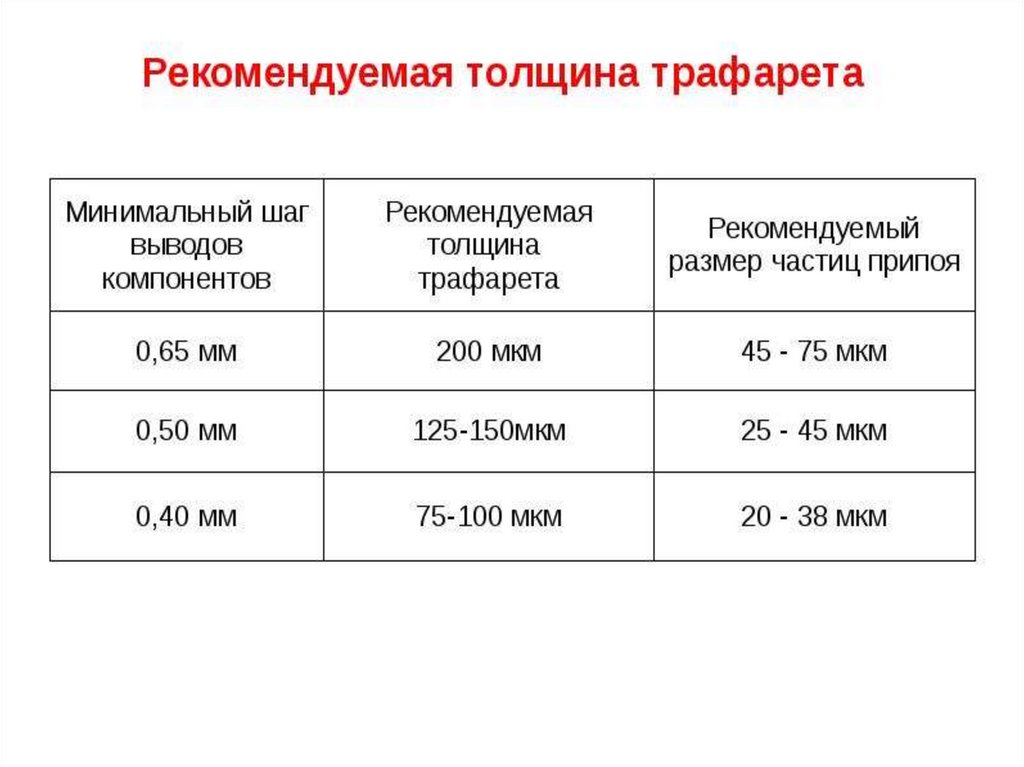

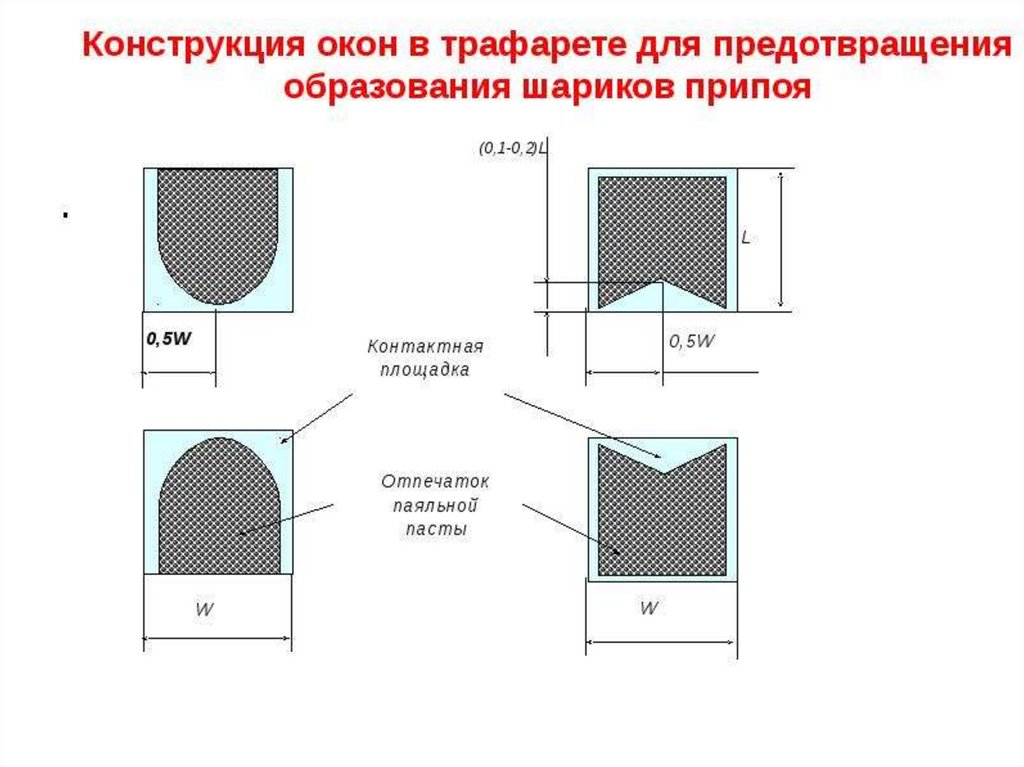

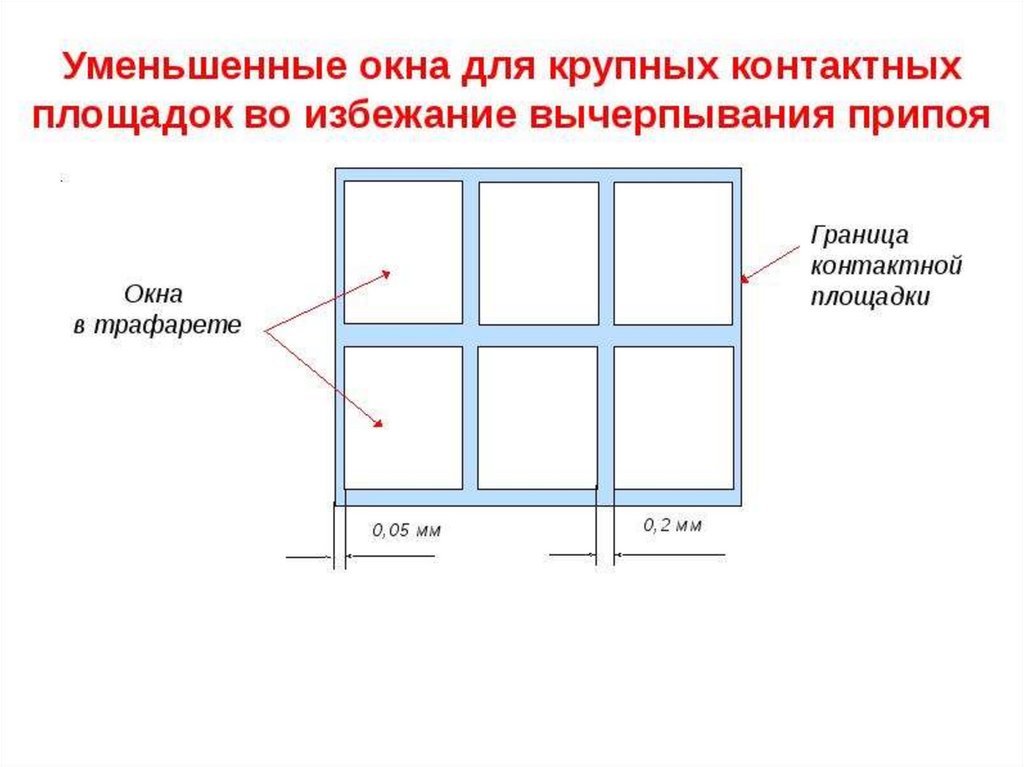

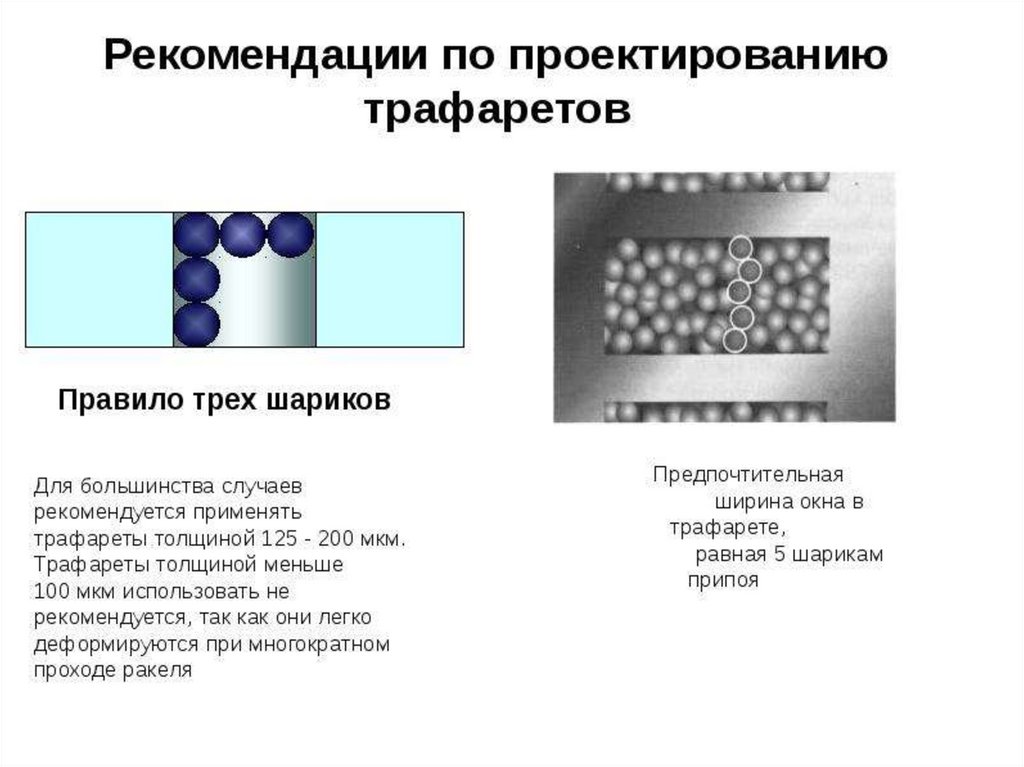

4. Рекомендации по проектированию трафаретов

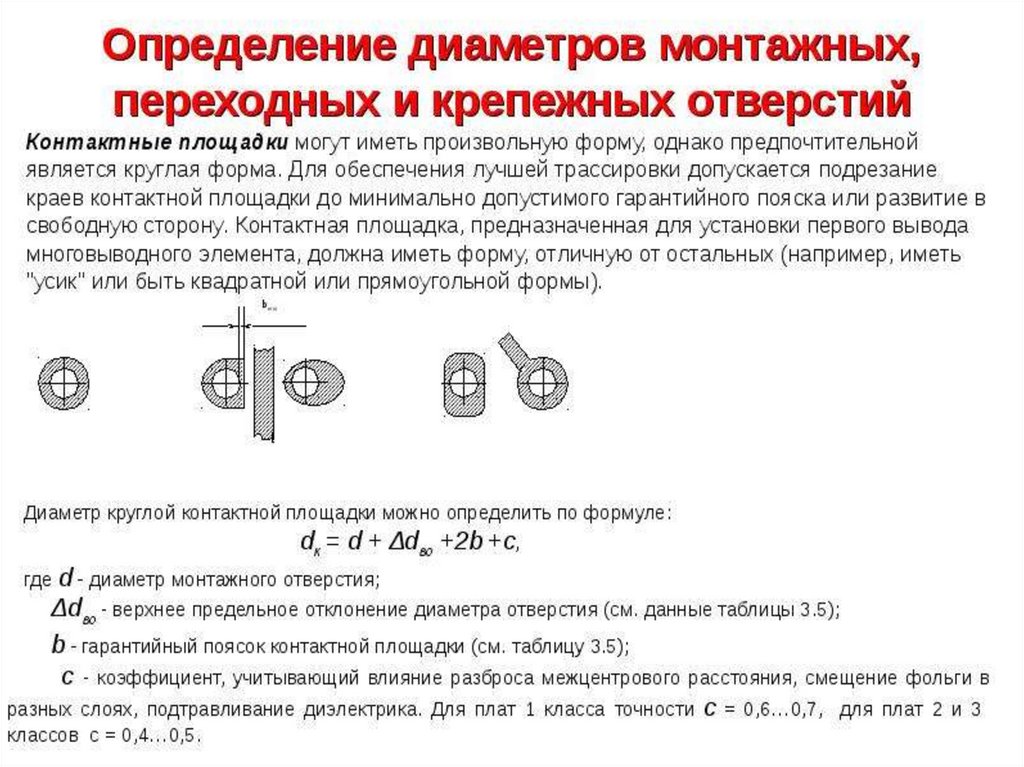

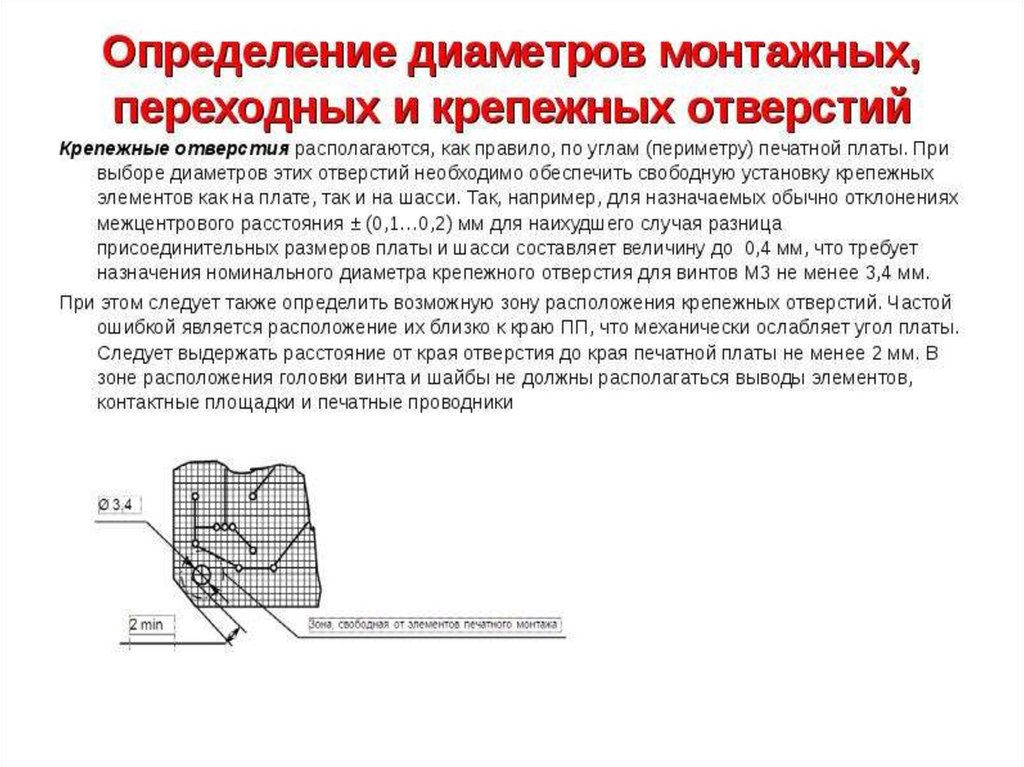

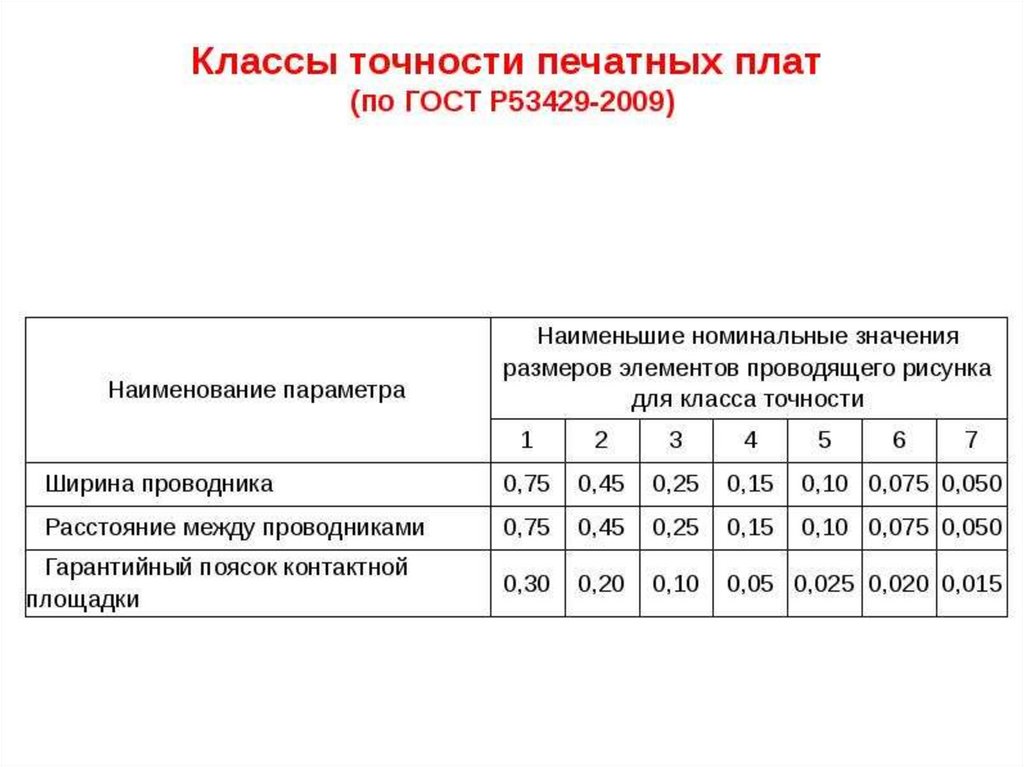

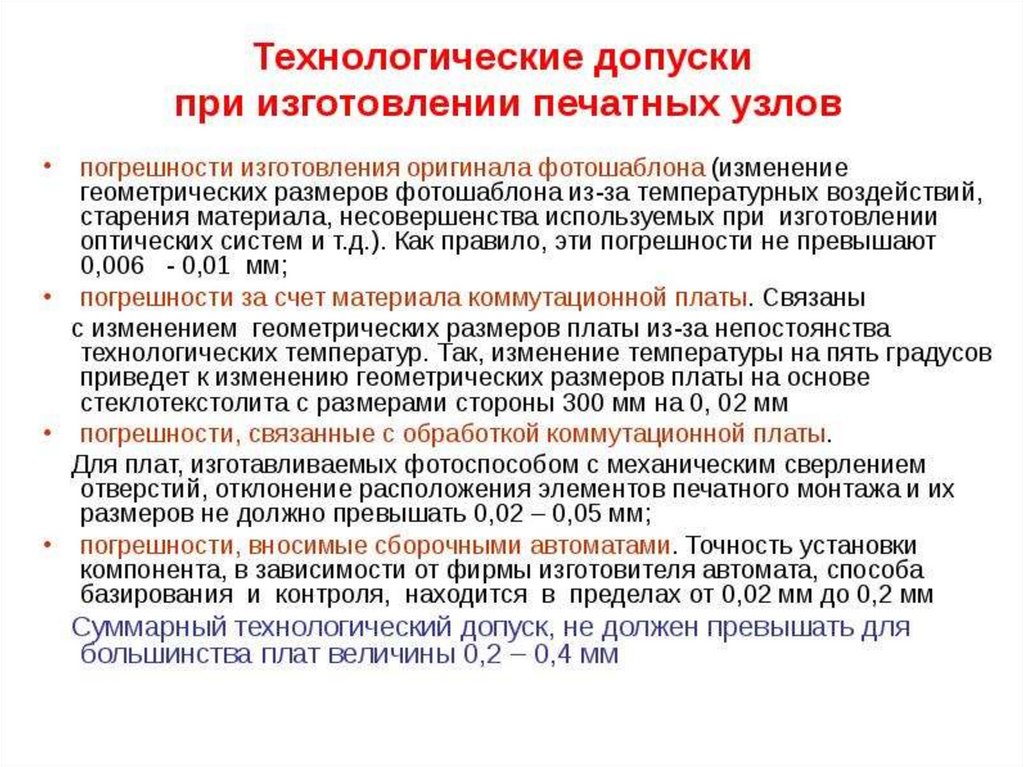

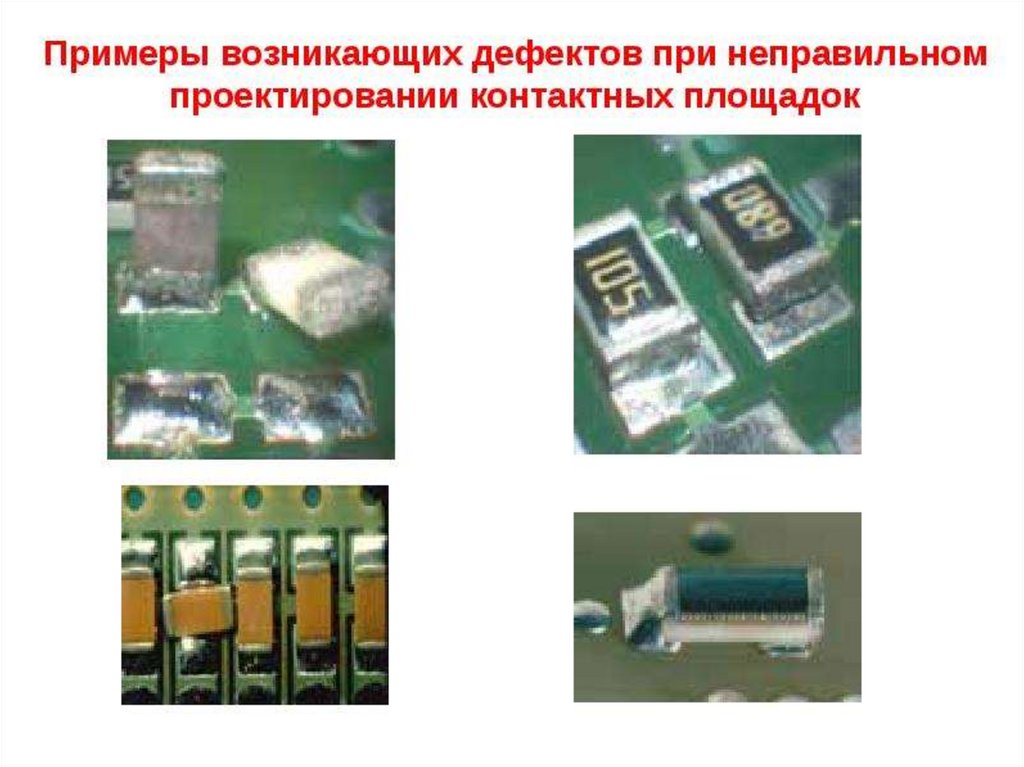

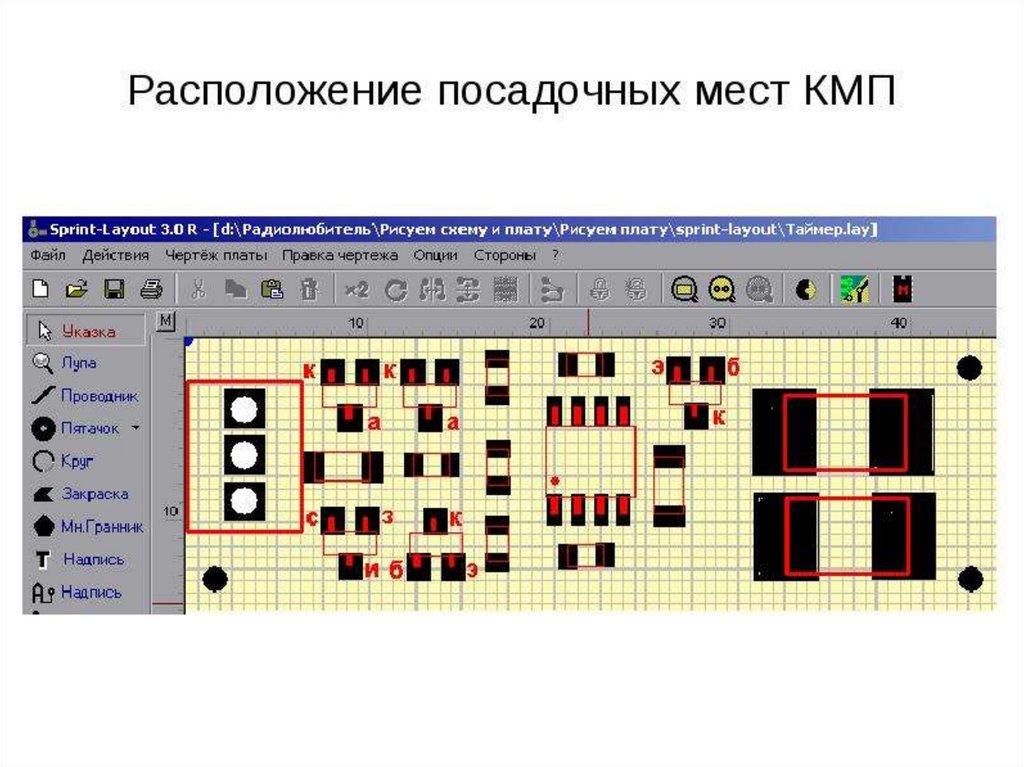

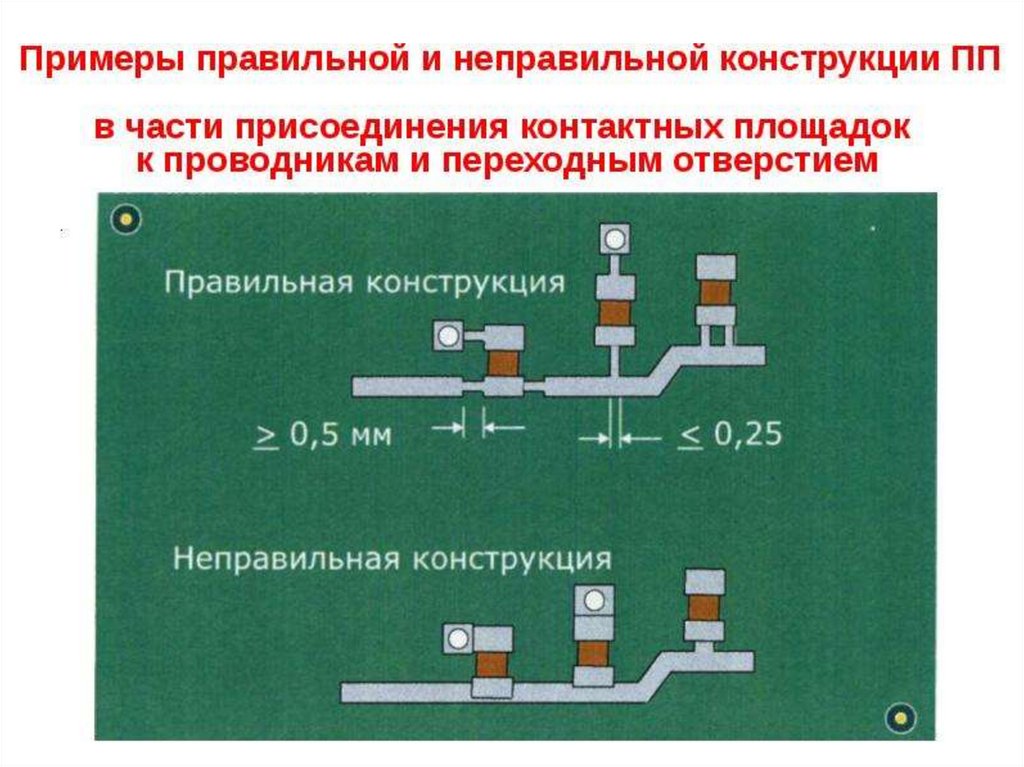

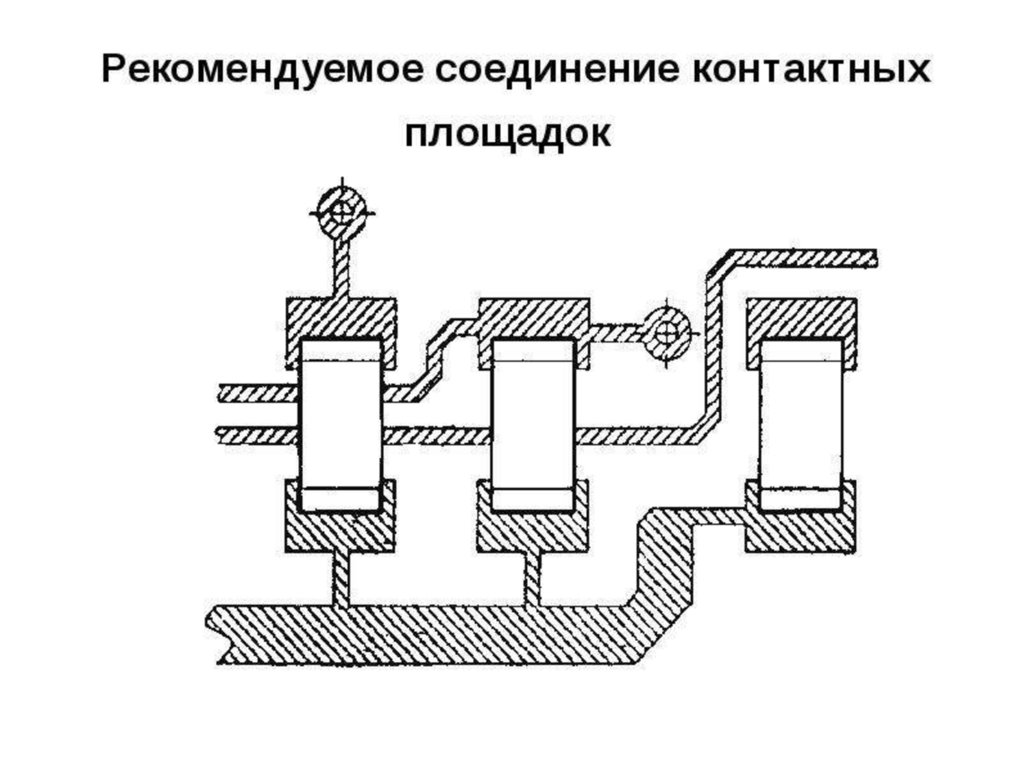

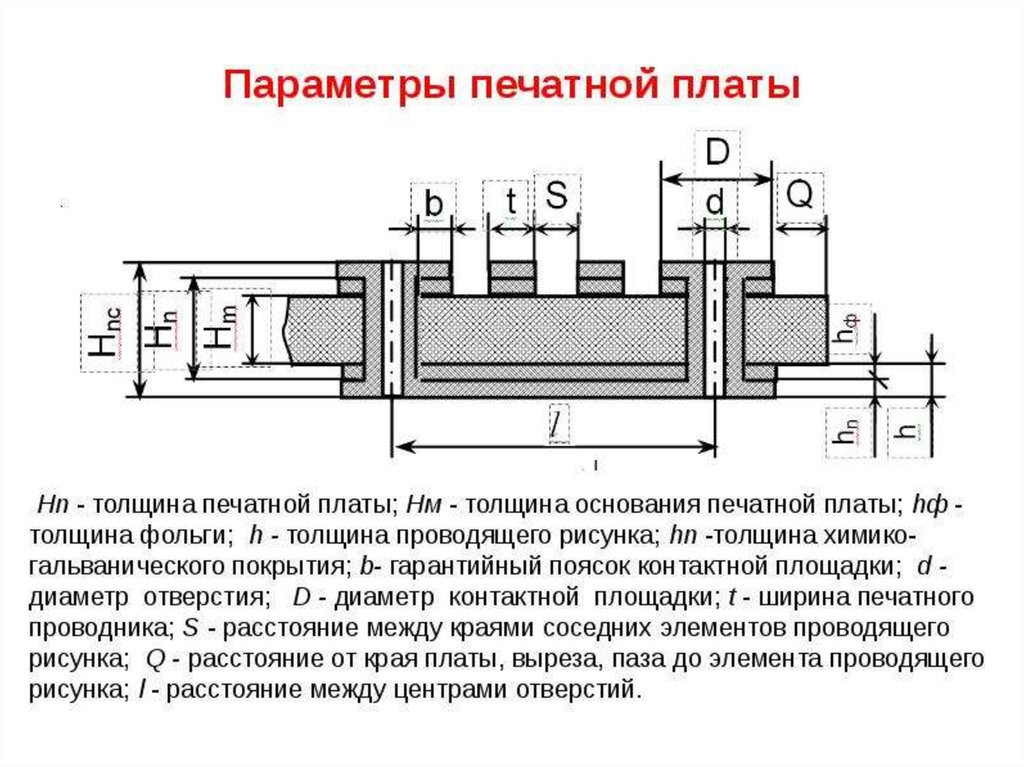

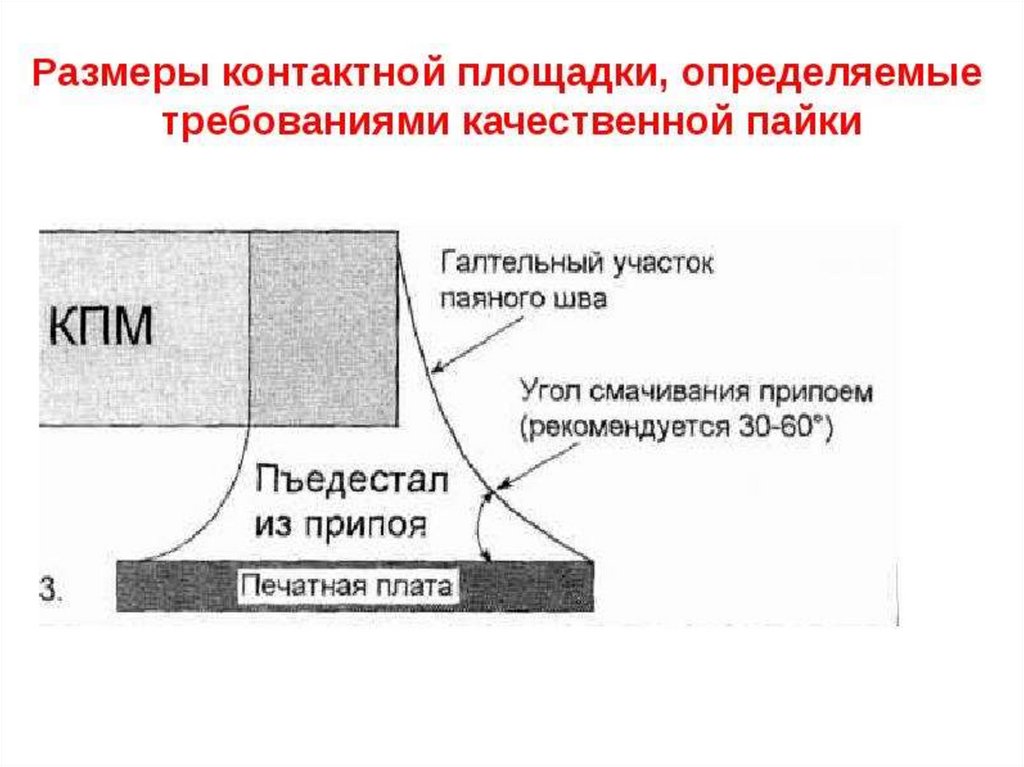

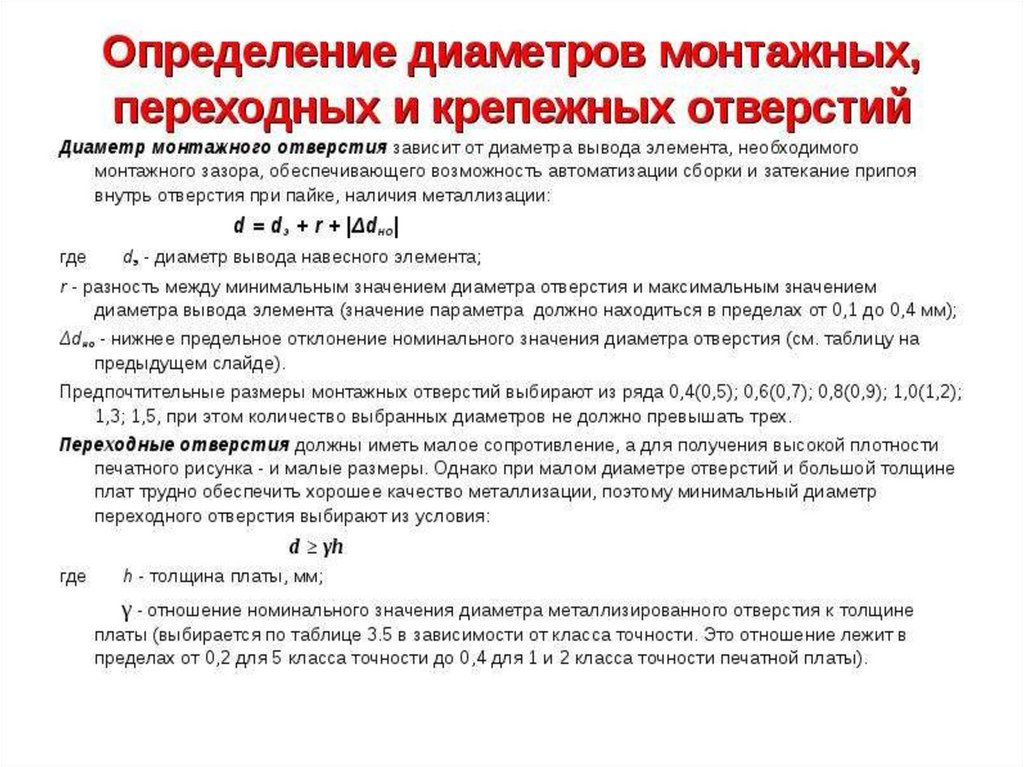

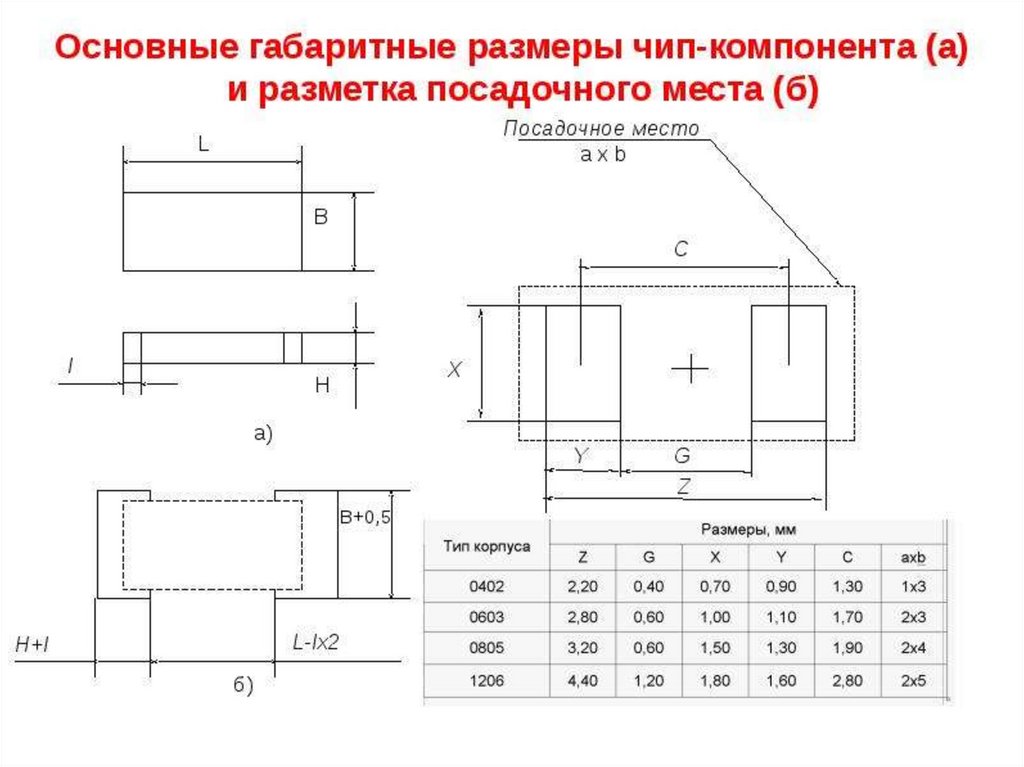

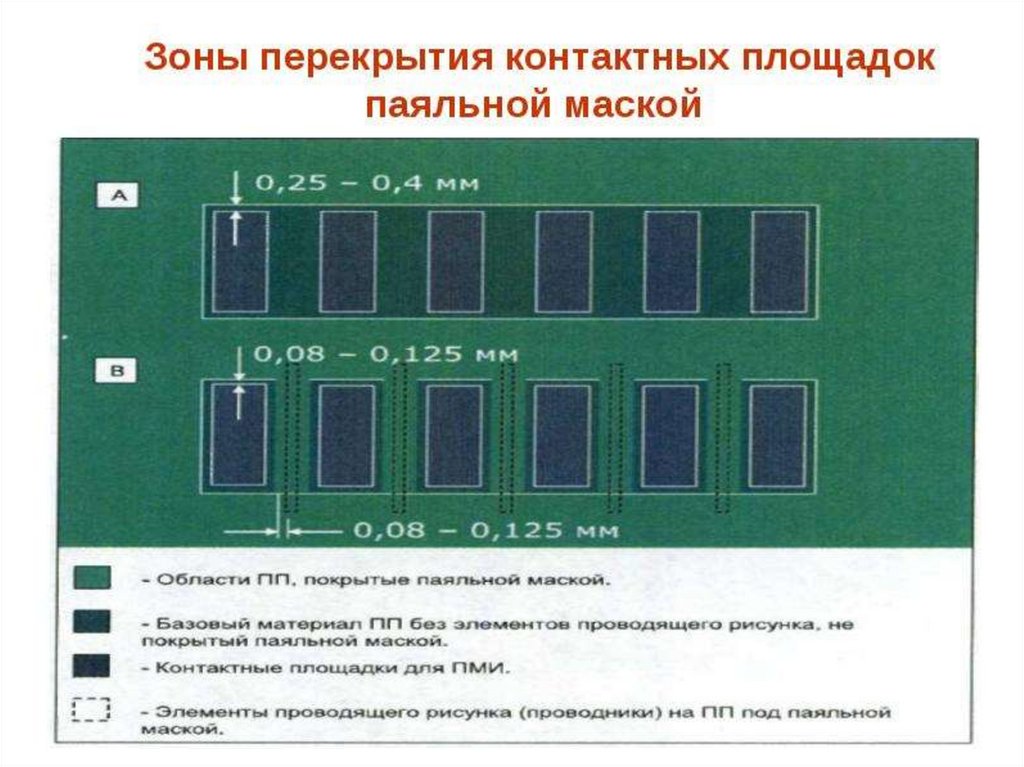

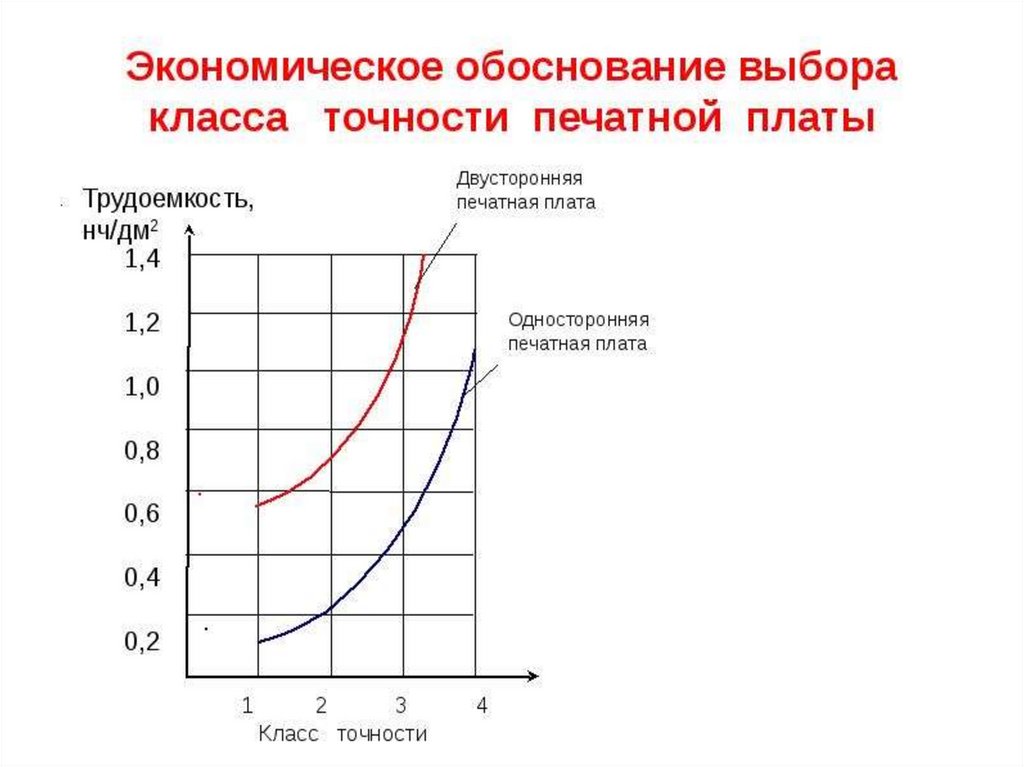

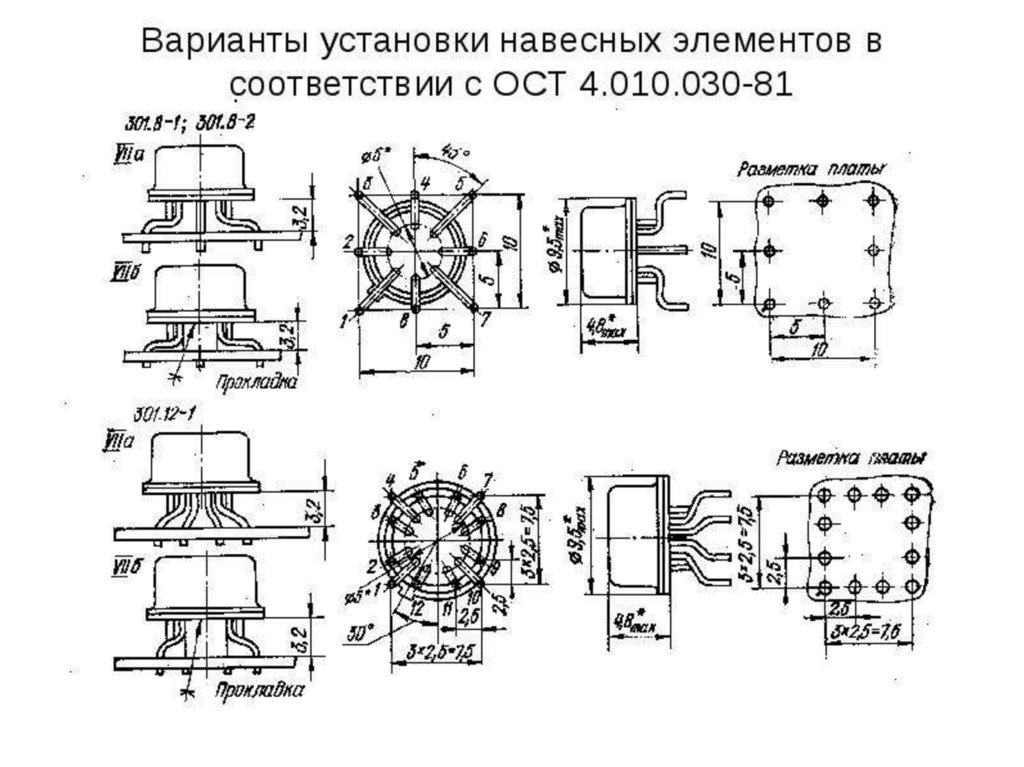

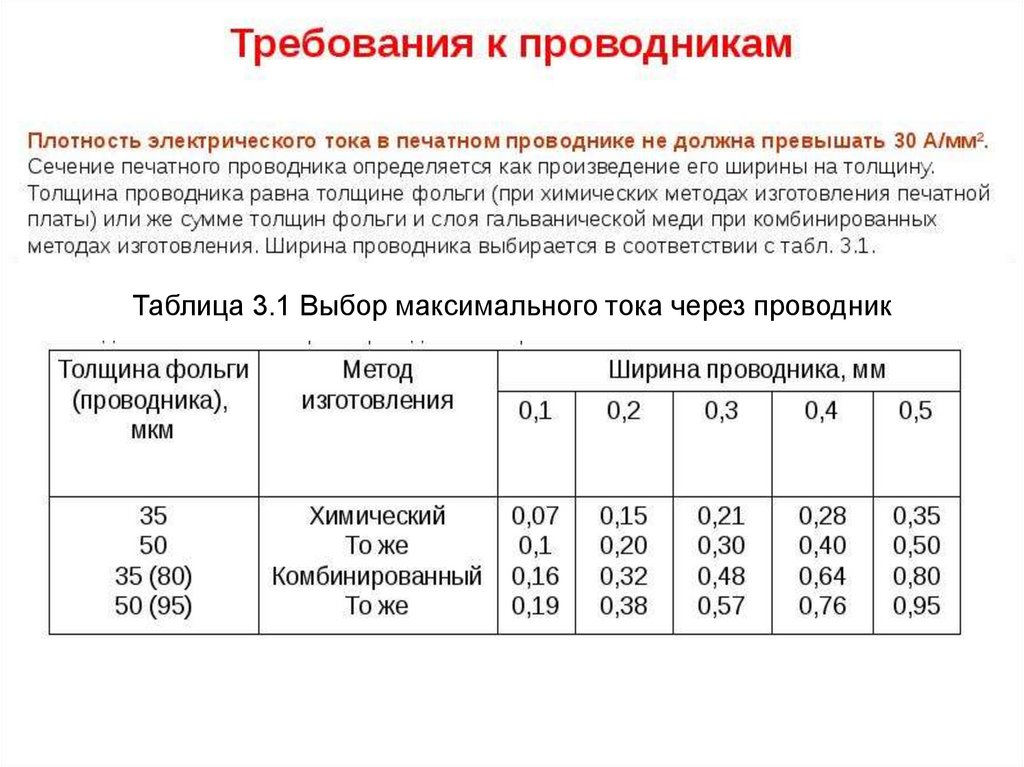

3. Проектирование контактных площадок, печатных проводников
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.

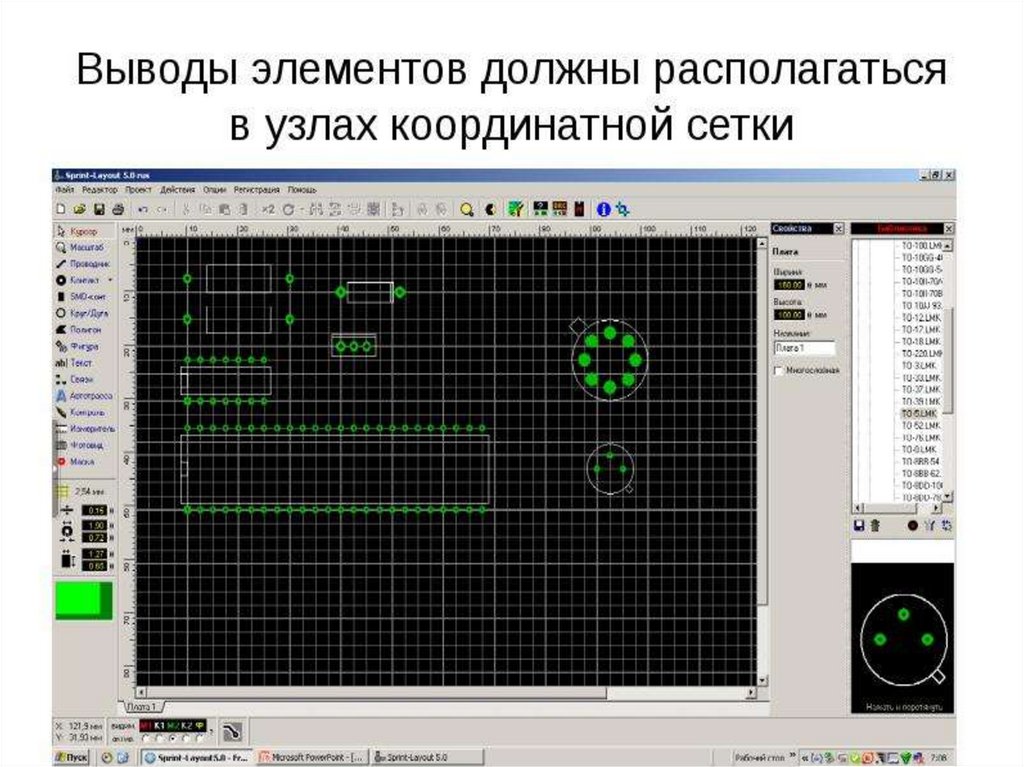

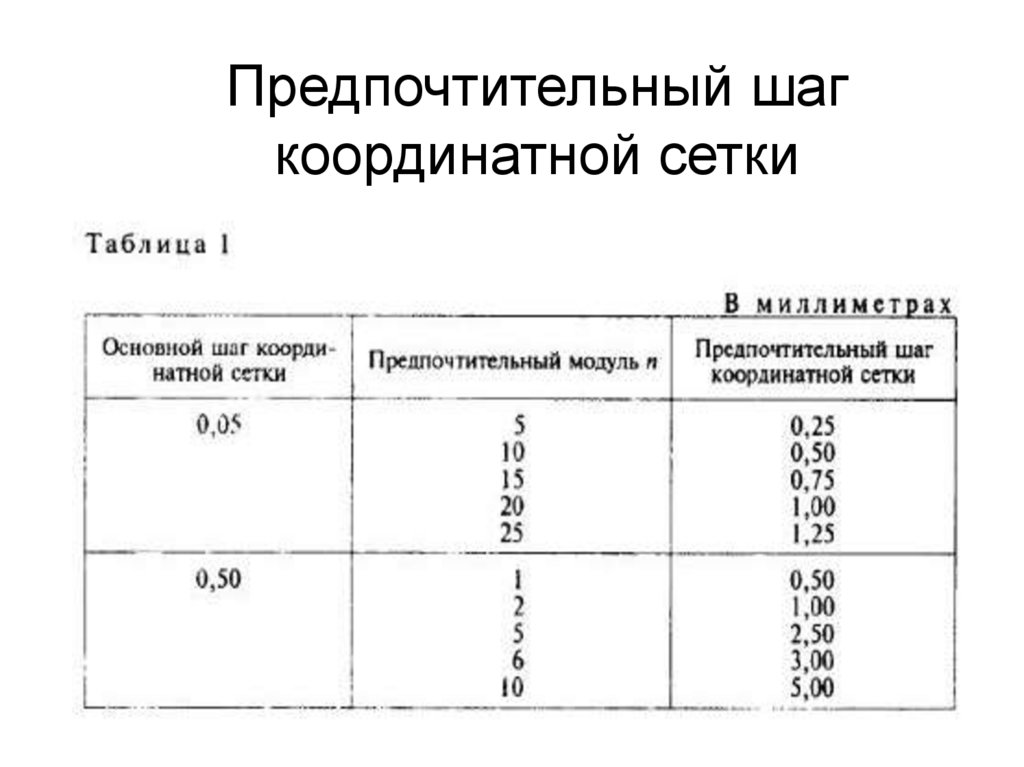

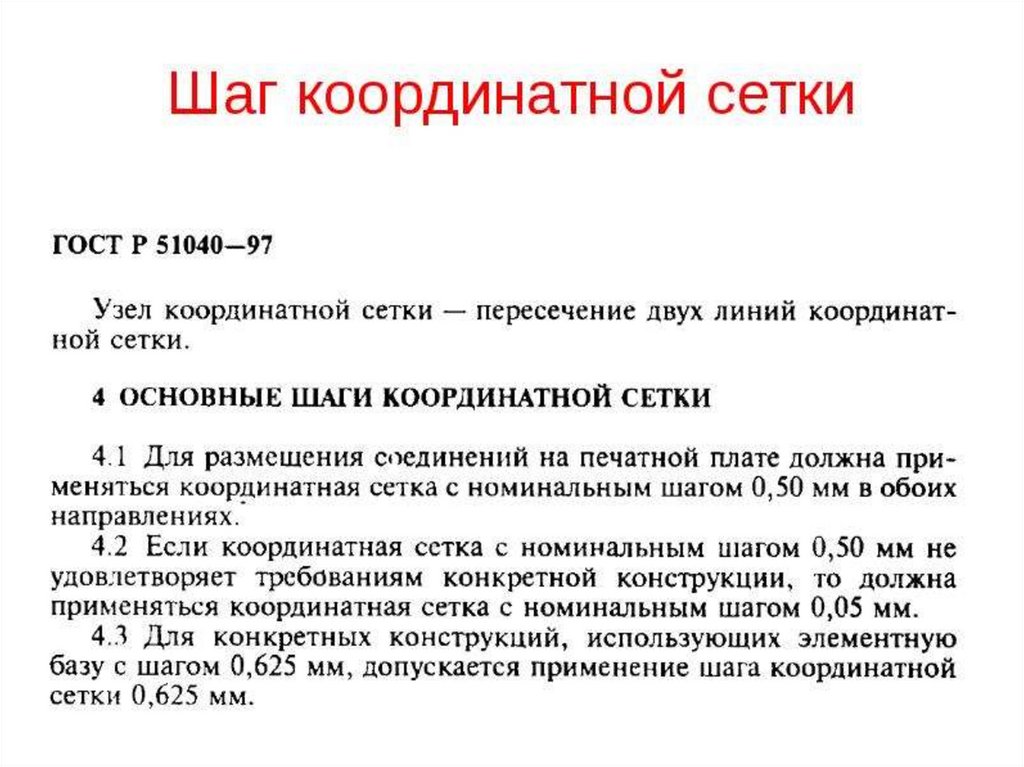

Предпочтительный шагкоординатной сетки
