Проектирование технологического процесса для изготовления женского летнего платья

1. Проектирование технологического процесса для изготовления женского летнее платье, классического стиля, полуприлегающего

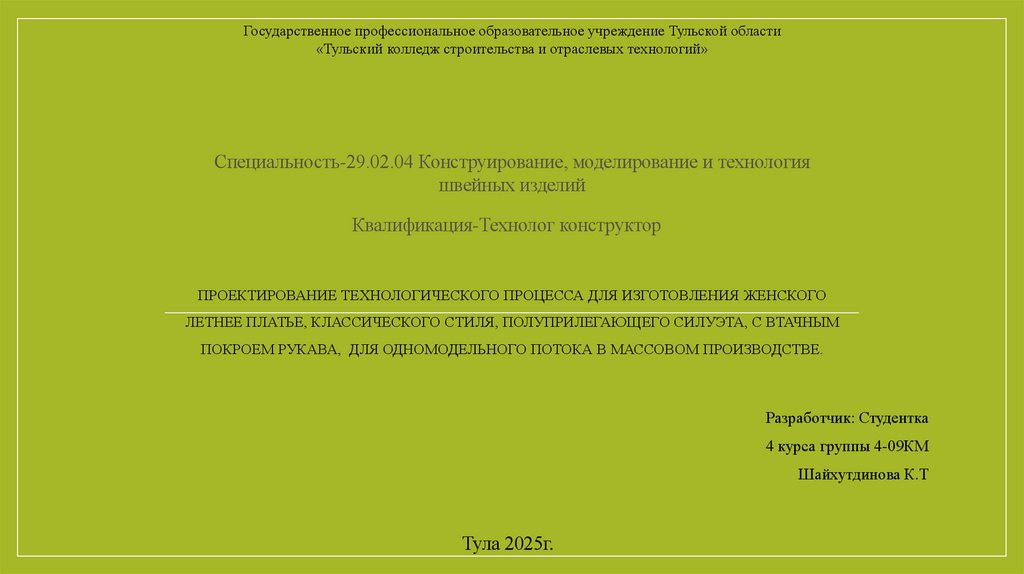

Государственное профессиональное образовательное учреждение Тульской области
«Тульский колледж строительства и отраслевых технологий»
Специальность-29.02.04 Конструирование, моделирование и технология
швейных изделий
Квалификация-Технолог конструктор
ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕНСКОГО
ЛЕТНЕЕ ПЛАТЬЕ, КЛАССИЧЕСКОГО СТИЛЯ, ПОЛУПРИЛЕГАЮЩЕГО СИЛУЭТА, С ВТАЧНЫМ
ПОКРОЕМ РУКАВА, ДЛЯ ОДНОМОДЕЛЬНОГО ПОТОКА В МАССОВОМ ПРОИЗВОДСТВЕ.
Разработчик: Студентка
4 курса группы 4-09КМ
Шайхутдинова К.Т
Тула 2025г.

2. Содержание:

• ВВЕДЕНИЕ
• Техническое задание
• Техническое предложение
• Эскизный проект
• Технический проект
• Рабочий проект
• Экономическая часть
• Составление технологической схемы
• Заключение

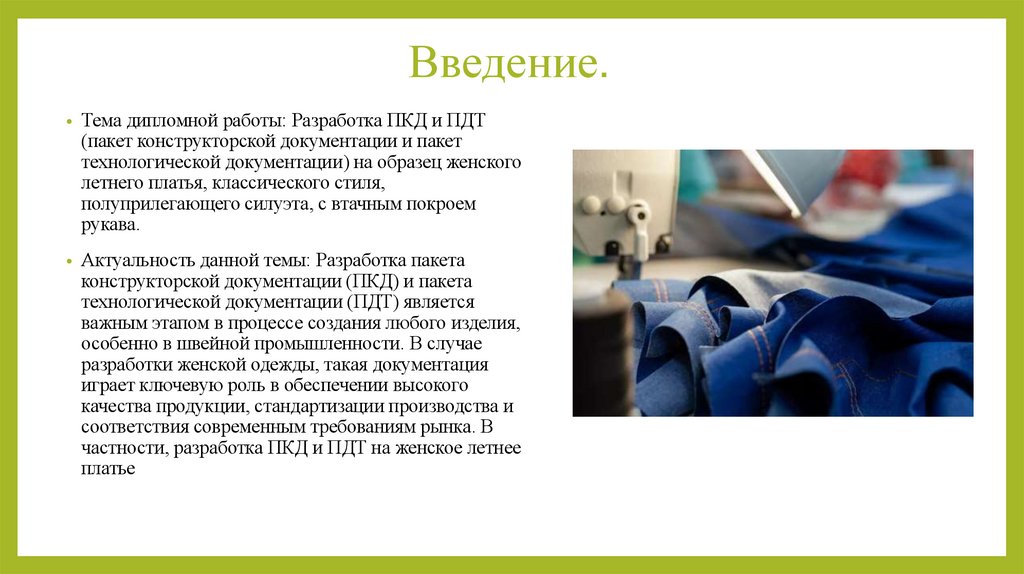

3. Введение.

• Тема дипломной работы: Разработка ПКД и ПДТ
(пакет конструкторской документации и пакет
технологической документации) на образец женского
летнего платья, классического стиля,
полуприлегающего силуэта, с втачным покроем
рукава.
• Актуальность данной темы: Разработка пакета
конструкторской документации (ПКД) и пакета
технологической документации (ПДТ) является
важным этапом в процессе создания любого изделия,
особенно в швейной промышленности. В случае
разработки женской одежды, такая документация
играет ключевую роль в обеспечении высокого
качества продукции, стандартизации производства и
соответствия современным требованиям рынка. В
частности, разработка ПКД и ПДТ на женское летнее
платье

4. Для достижения цели, были определены следующие задачи:

• разработать и проанализировать коллекцию моделей
женских платьев делового стиля;
• выбрать основную модель;
• рассмотреть систему конструирования и обосновать
свой выбор;
• выбрать размерные признаки и прибавки на свободное
облегание;
• выявить изменения конструкции;
• построить чертёж основы и разработать модельные
особенности;
• разработать спецификацию шаблонов и деталей кроя;
• определить норму расходов и расчёт стоимости
материала;
• составить технологическую схему разделения труда;

5. 1.ТЕХНИЧЕСКОЕ ЗАДАНИЕ

• Техническое задание – это конструкторский
документ, который устанавливает основные
назначения, технические характеристики,
показатели качества, техническоэкономические требования, предъявляемые
к разрабатываемому изделию, необходимые
стадии разработки конструкторской
документации, её состав, специальные
требования к изделию.

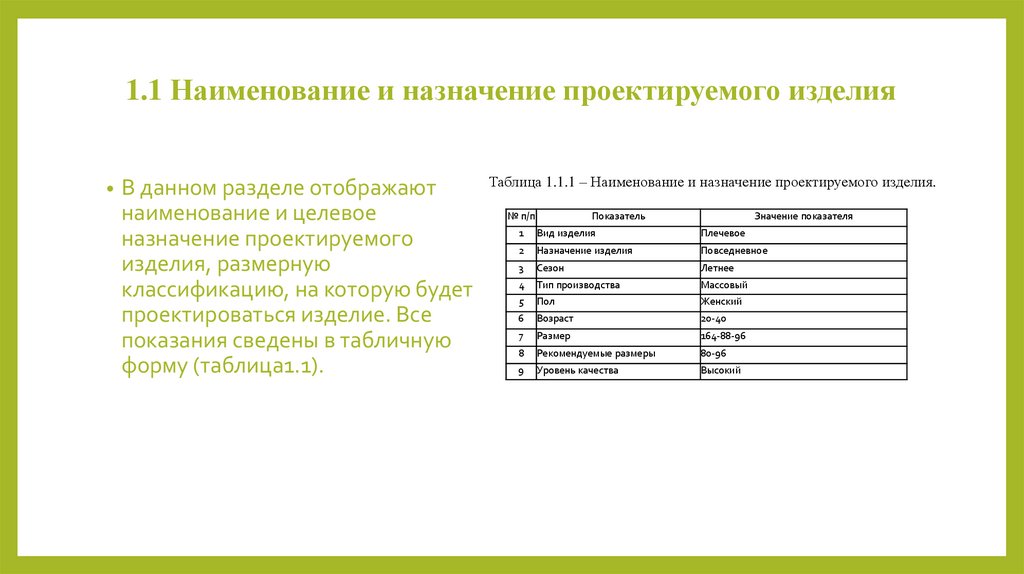

6. 1.1 Наименование и назначение проектируемого изделия

• В данном разделе отображают
наименование и целевое
назначение проектируемого
изделия, размерную
классификацию, на которую будет
проектироваться изделие. Все
показания сведены в табличную
форму (таблица1.1).
Таблица 1.1.1 – Наименование и назначение проектируемого изделия.
№ п/п
Показатель
Значение показателя
1
Вид изделия
Плечевое
2
Назначение изделия
Повседневное
3
Сезон
Летнее
4
Тип производства
Массовый
5
Пол
Женский
6
Возраст
20-40
7
Размер
164-88-96
8
Рекомендуемые размеры
80-96
9
Уровень качества
Высокий

7. 1.2 Выбор и обоснование пакета материалов для изделия

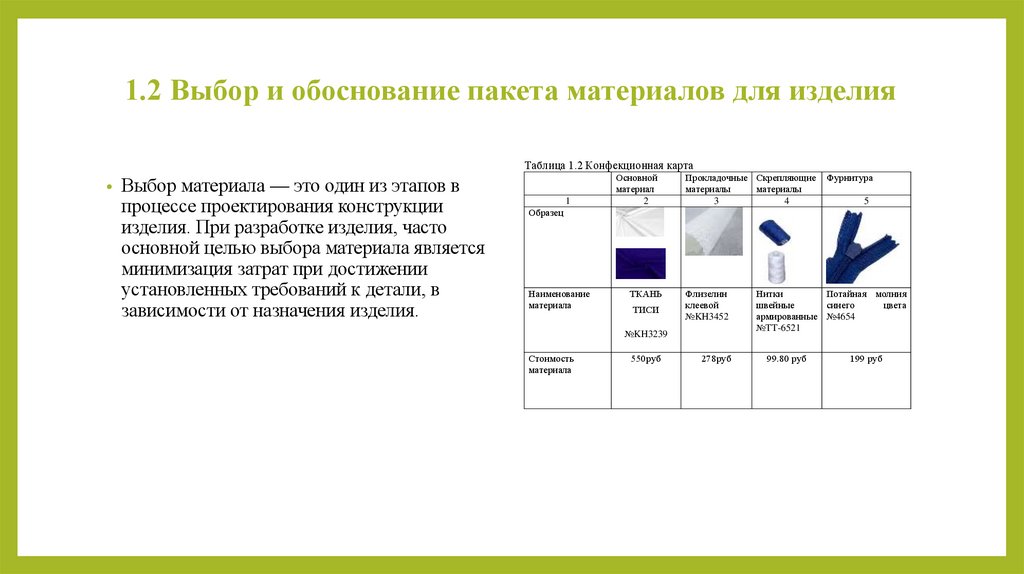

Таблица 1.2 Конфекционная карта
• Выбор материала — это один из этапов в
процессе проектирования конструкции
изделия. При разработке изделия, часто
основной целью выбора материала является
минимизация затрат при достижении
установленных требований к детали, в
зависимости от назначения изделия.
1
Основной
материал
2
Прокладочные Скрепляющие
материалы
материалы
3
4
Фурнитура
5
Образец
Наименование
материала
ТКАНЬ
ТИСИ
Флизелин
клеевой
№KH3452
№KH3239
Стоимость
материала
550руб
278руб
Нитки
Потайная молния
швейные
синего
цвета
армированные №4654
№TT-6521
99.80 руб
199 руб

8. 2 ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ

• Техническое предложение - очередной этап
проектирования изделия. Его цель разработка эскизов моделей-аналогов,
нахождение общего конструктивного
решения в соответствии с требованиями
технического задания, а также обоснование
целесообразности проектирования
отобранной модели.

9. 2.1 Направление моды

• Современная мода диктует свои правила, однако
классический стиль остаётся вечным и
неподвластным времени. Для разработки
женского летнего платья классического стиля,
особенно в контексте делового дресс-кода,
ключевыми являются следующие направления:
• Цветовая палитра
• Материал
• Строгий классический стиль
• Детали и декор
• Экологичность и функциональность
Платье классического стиля

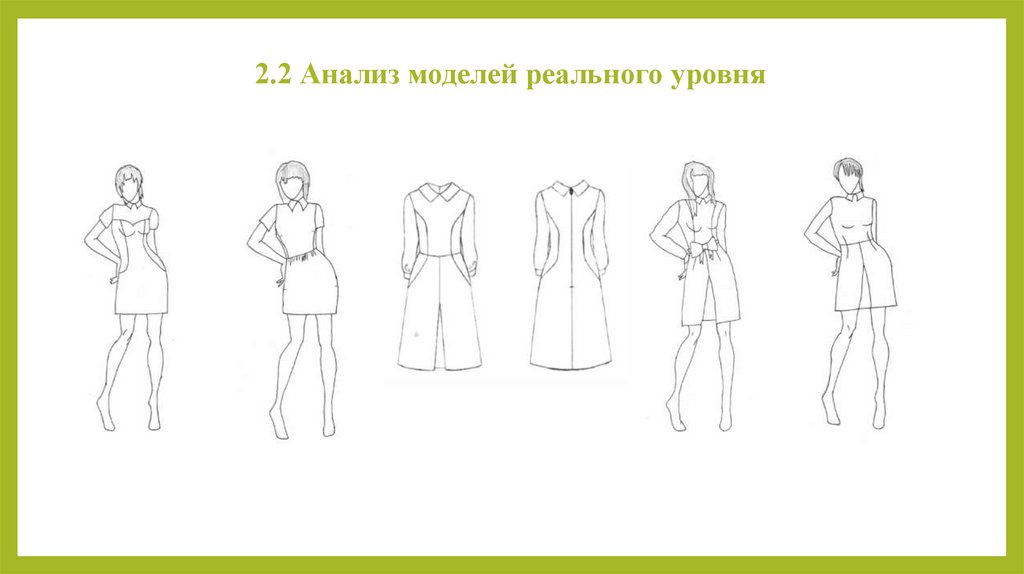

10. 2.2 Анализ моделей реального уровня

11. 3 ЭСКИЗНЫЙ ПРОЕКТ

• Технический рисунок одежды – это
проекционное изображение модели во
фронтальной плоскости или в изометрии с
точной передачей пропорций и
конфигураций линий на внешней
поверхности проектируемой модели. Он
является результатом перевода
художественного образа в проекционное
изображение с точной передачей
конфигурации силуэтных очертаний узлов и
деталей.

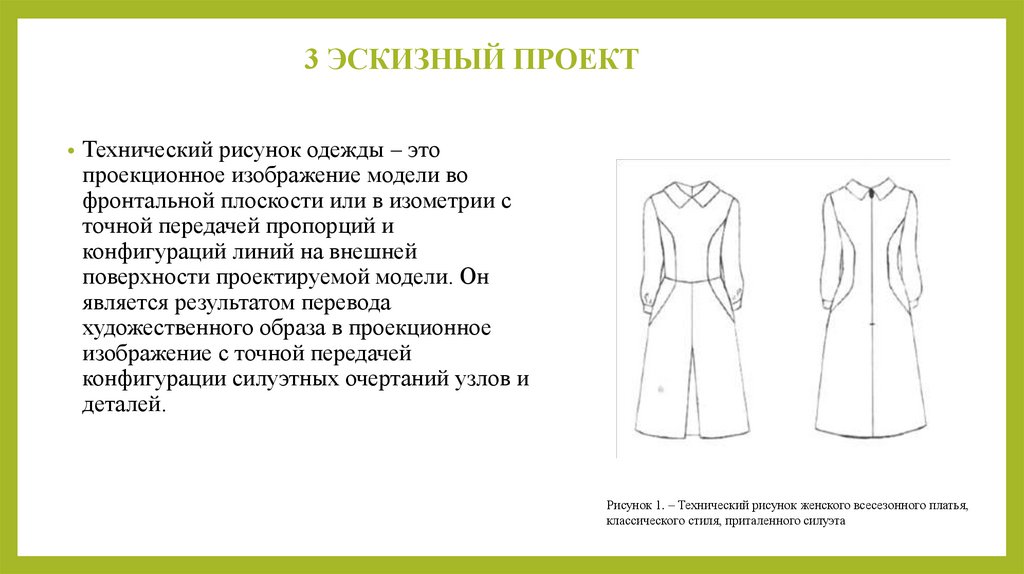

Рисунок 1. – Технический рисунок женского всесезонного платья,
классического стиля, приталенного силуэта

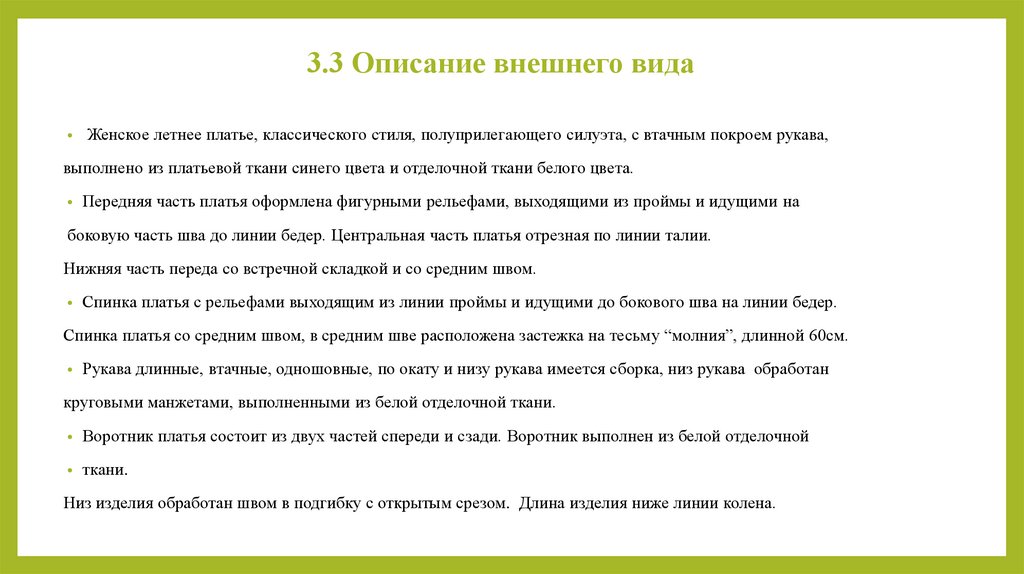

12. 3.3 Описание внешнего вида

Женское летнее платье, классического стиля, полуприлегающего силуэта, с втачным покроем рукава,
выполнено из платьевой ткани синего цвета и отделочной ткани белого цвета.
• Передняя часть платья оформлена фигурными рельефами, выходящими из проймы и идущими на
боковую часть шва до линии бедер. Центральная часть платья отрезная по линии талии.
Нижняя часть переда со встречной складкой и со средним швом.
• Спинка платья с рельефами выходящим из линии проймы и идущими до бокового шва на линии бедер.
Спинка платья со средним швом, в средним шве расположена застежка на тесьму “молния”, длинной 60см.
• Рукава длинные, втачные, одношовные, по окату и низу рукава имеется сборка, низ рукава обработан
круговыми манжетами, выполненными из белой отделочной ткани.
• Воротник платья состоит из двух частей спереди и сзади. Воротник выполнен из белой отделочной
• ткани.
Низ изделия обработан швом в подгибку с открытым срезом. Длина изделия ниже линии колена.

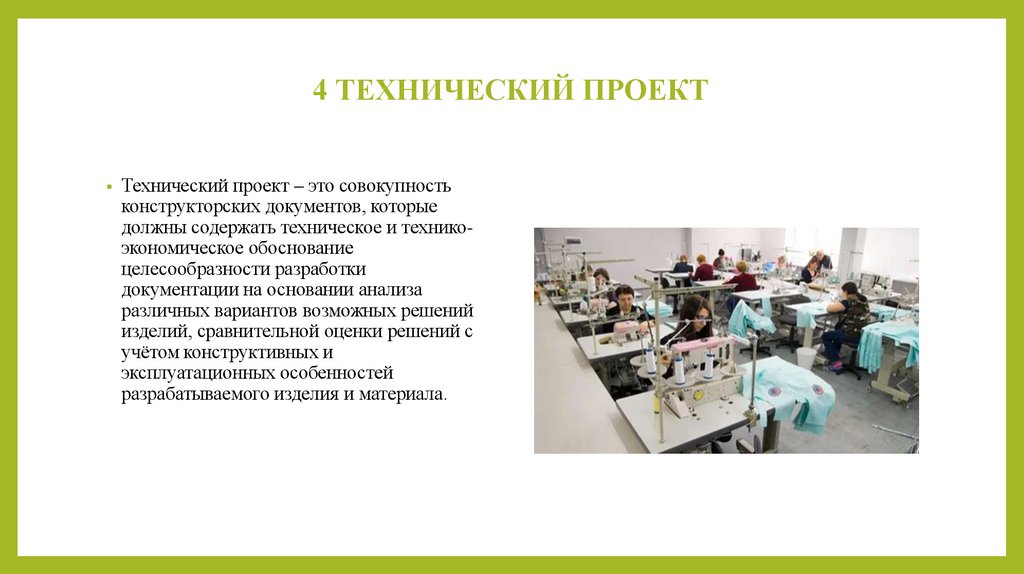

13. 4 ТЕХНИЧЕСКИЙ ПРОЕКТ

• Технический проект – это совокупность
конструкторских документов, которые
должны содержать техническое и техникоэкономическое обоснование
целесообразности разработки
документации на основании анализа
различных вариантов возможных решений
изделий, сравнительной оценки решений с
учётом конструктивных и
эксплуатационных особенностей
разрабатываемого изделия и материала.

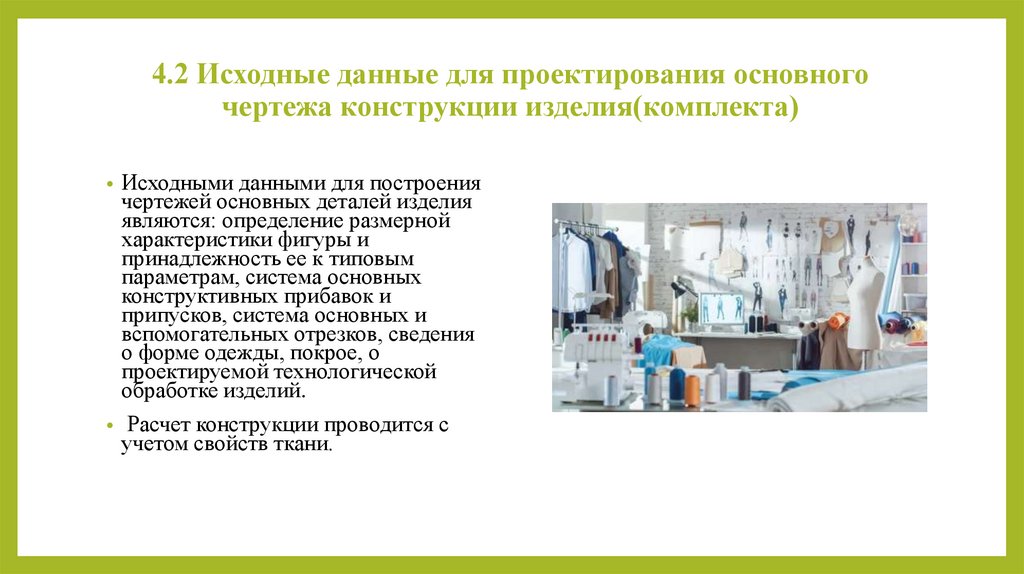

14. 4.2 Исходные данные для проектирования основного чертежа конструкции изделия(комплекта)

• Исходными данными для построения
чертежей основных деталей изделия
являются: определение размерной
характеристики фигуры и
принадлежность ее к типовым
параметрам, система основных
конструктивных прибавок и
припусков, система основных и
вспомогательных отрезков, сведения
о форме одежды, покрое, о
проектируемой технологической
обработке изделий.
Расчет конструкции проводится с
учетом свойств ткани.

15. 4.2.1 Размерная характеристика фигуры человека

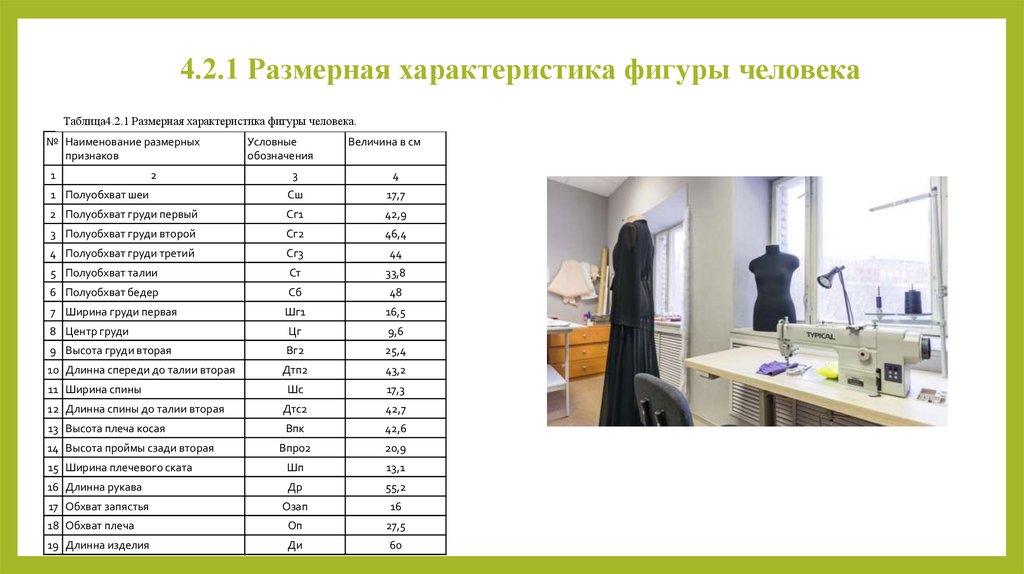

Таблица4.2.1 Размерная характеристика фигуры человека.
№ Наименование размерных
признаков
1
2
Условные
обозначения
Величина в см
3
4
1 Полуобхват шеи
Сш
17,7
2 Полуобхват груди первый
Сг1
42,9
3 Полуобхват груди второй
Сг2
46,4
4 Полуобхват груди третий
Сг3
44
5 Полуобхват талии
Ст
33,8
6 Полуобхват бедер
Сб
48
7 Ширина груди первая
Шг1
16,5
8 Центр груди
Цг
9,6
9 Высота груди вторая
Вг2
25,4
10 Длинна спереди до талии вторая
Дтп2
43,2
11 Ширина спины
Шс
17,3
12 Длинна спины до талии вторая
Дтс2
42,7
13 Высота плеча косая
Впк
42,6
14 Высота проймы сзади вторая
Впро2
20,9
15 Ширина плечевого ската
Шп
13,1
16 Длинна рукава
Др
55,2
17 Обхват запястья
Озап
16
18 Обхват плеча
Оп
27,5
19 Длинна изделия
Ди
60

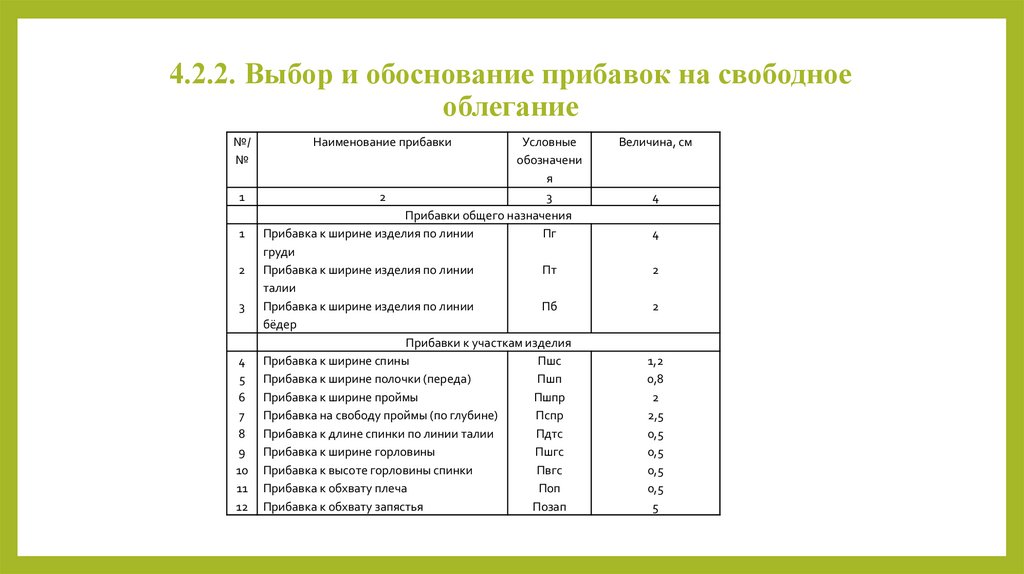

16. 4.2.2. Выбор и обоснование прибавок на свободное облегание

№/
№
1
1
2
3
4
5
6
7
8
9
10
11
12
Наименование прибавки
Условные
обозначени
я
2
3
Прибавки общего назначения
Прибавка к ширине изделия по линии
Пг
груди
Прибавка к ширине изделия по линии
Пт
талии
Прибавка к ширине изделия по линии
Пб
бёдер
Прибавки к участкам изделия
Прибавка к ширине спины
Пшс
Прибавка к ширине полочки (переда)
Пшп
Прибавка к ширине проймы
Пшпр
Прибавка на свободу проймы (по глубине)
Пспр
Прибавка к длине спинки по линии талии
Пдтс
Прибавка к ширине горловины
Пшгс
Прибавка к высоте горловины спинки
Пвгс
Прибавка к обхвату плеча
Поп
Прибавка к обхвату запястья
Позап
Величина, см
4
4
2
2
1,2
0,8
2
2,5
0,5
0,5
0,5
0,5
5

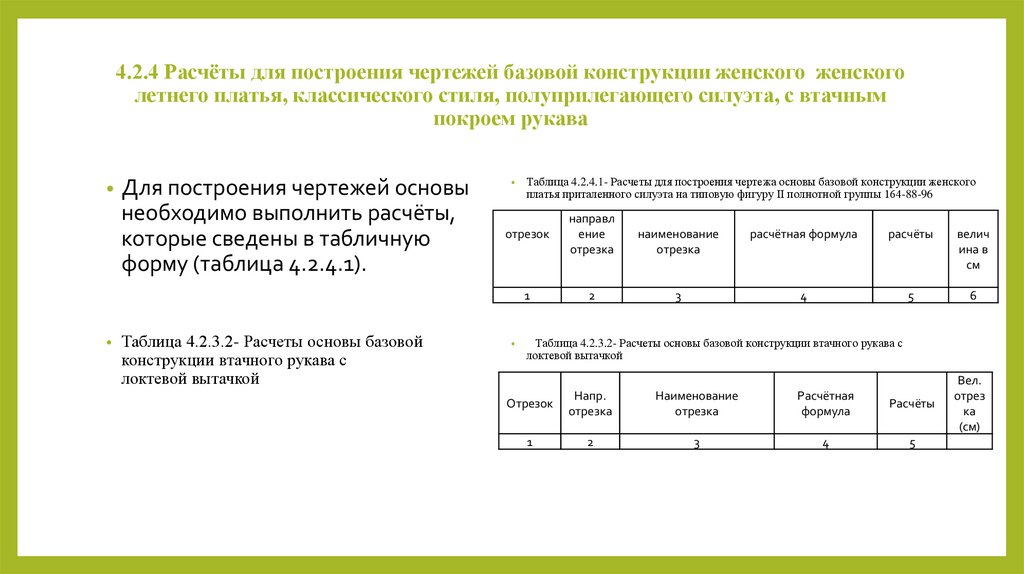

17. 4.2.4 Расчёты для построения чертежей базовой конструкции женского женского летнего платья, классического стиля,

полуприлегающего силуэта, с втачным
покроем рукава
• Для построения чертежей основы
необходимо выполнить расчёты,
которые сведены в табличную
форму (таблица 4.2.4.1).
• Таблица 4.2.3.2- Расчеты основы базовой
конструкции втачного рукава с
локтевой вытачкой
Таблица 4.2.4.1- Расчеты для построения чертежа основы базовой конструкции женского
платья приталенного силуэта на типовую фигуру ӀӀ полнотной группы 164-88-96
отрезок
направл
ение
отрезка
наименование
отрезка
расчётная формула
расчёты
велич
ина в
см
1
2
3
4
5
6
Вел.
отрез
ка
(см)
Таблица 4.2.3.2- Расчеты основы базовой конструкции втачного рукава с
локтевой вытачкой
Отрезок
Напр.
отрезка
Наименование
отрезка
Расчётная
формула
Расчёты
1
2
3
4
5

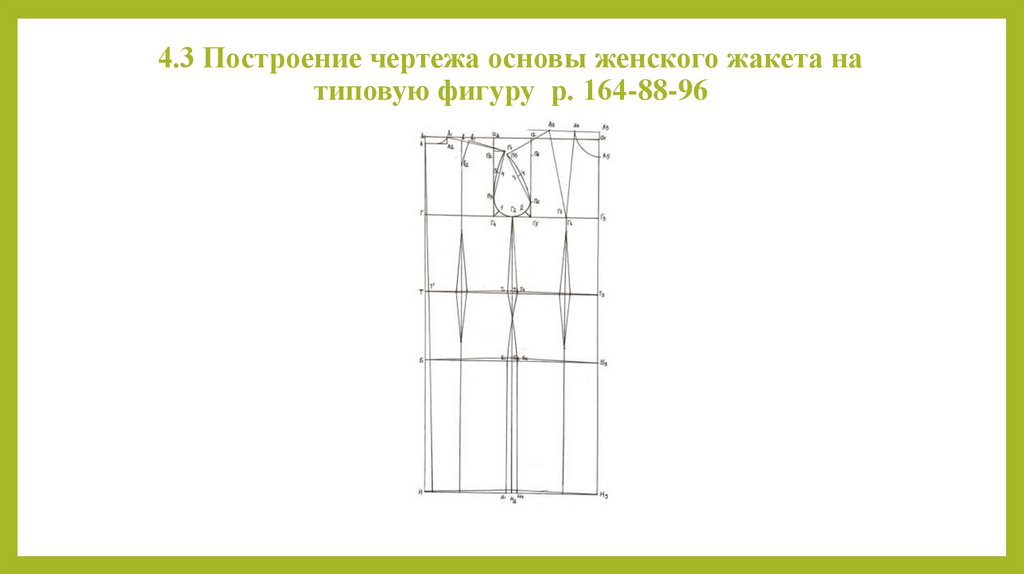

18. 4.3 Построение чертежа основы женского жакета на типовую фигуру р. 164-88-96

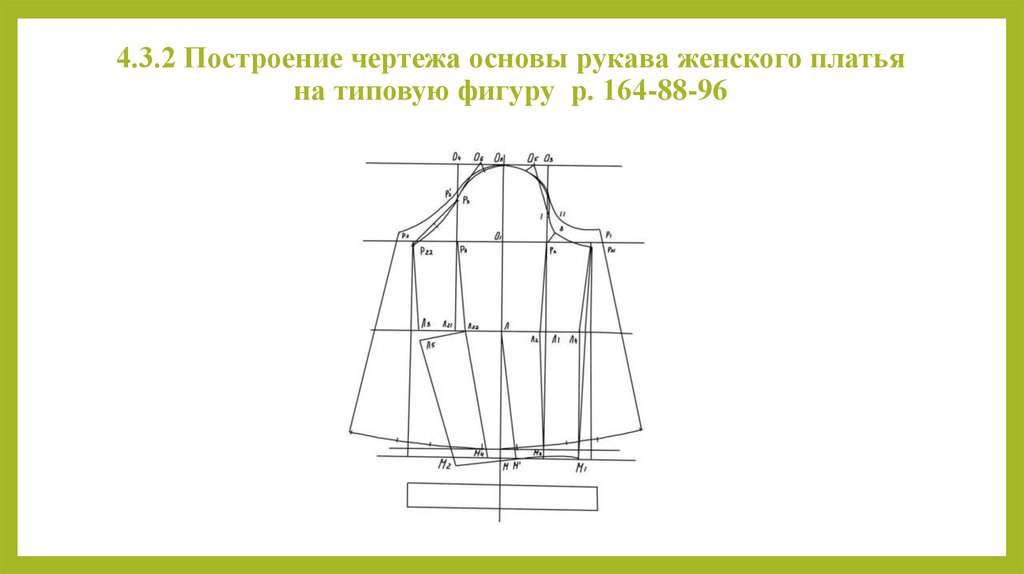

19. 4.3.2 Построение чертежа основы рукава женского платья на типовую фигуру р. 164-88-96

4.3.2 Построение чертежа основы рукава женского платья
на типовую фигуру р. 164-88-96

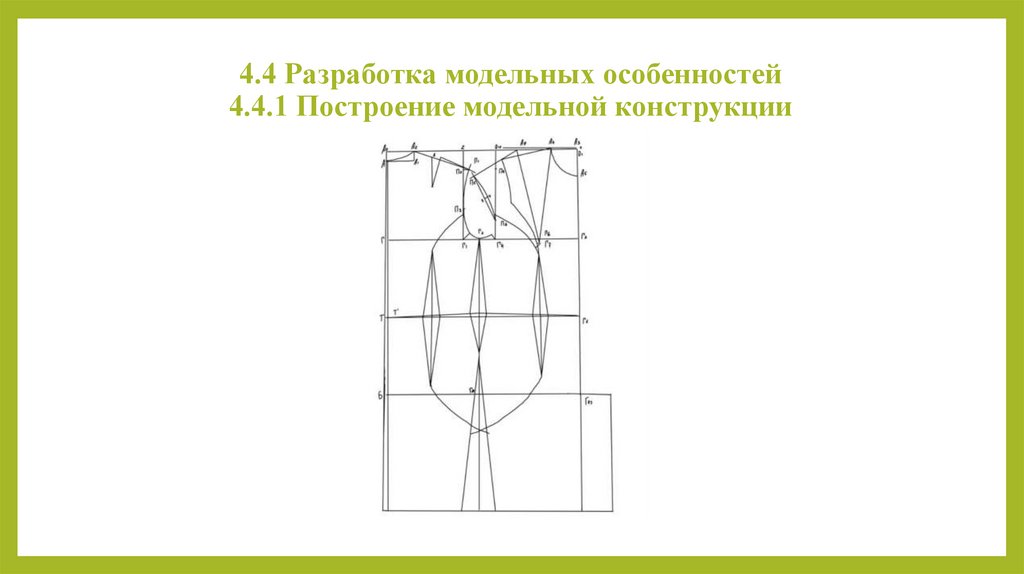

20. 4.4 Разработка модельных особенностей 4.4.1 Построение модельной конструкции

21. 4.4.5 Построение воротника

22. 5 Рабочий проект

5 РАБОЧИЙ ПРОЕКТ
• Заключительным этапом проектирования
является разработка рабочей
документации и подготовка новой модели
к промышленному внедрению.
Конструкторская документация
оформляется в виде комплекта шаблонов
деталей из основной ткани, подкладочных
и прокладочных материалов. На этой
стадии проектирования уточняют чертежи
шаблонов после изготовления первичного
образца (макета), определяют норму
расхода материалов на модель, шаблоны
деталей изделия на рекомендуемые
размеры и на проектируемую модель.

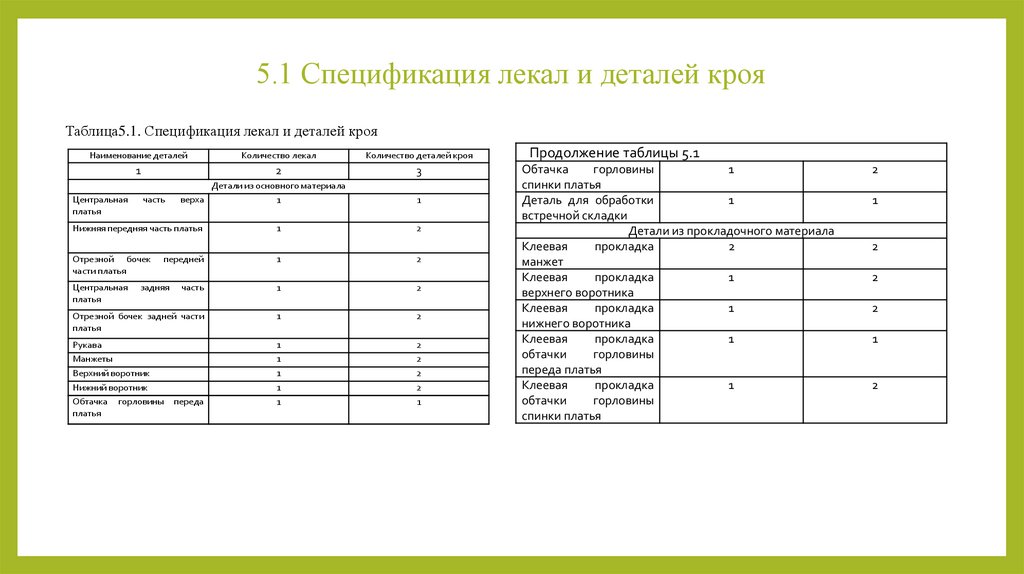

23. 5.1 Спецификация лекал и деталей кроя

Таблица5.1. Спецификация лекал и деталей кроя
Наименование деталей
1
Количество лекал
Количество деталей кроя
2
3
Детали из основного материала
1
1
Нижняя передняя часть платья
1
2
Отрезной бочек
части платья
1
2
часть
1
2
Отрезной бочек задней части
платья
1
2
Рукава
Манжеты
Верхний воротник
Нижний воротник
Обтачка горловины
платья
1
1
1
1
1
2
2
2
2
1
Центральная
платья
Центральная
платья
часть
верха
передней
задняя
переда
Продолжение таблицы 5.1
Обтачка
горловины
1
спинки платья
Деталь для обработки
1
встречной складки
Детали из прокладочного материала
Клеевая
прокладка
2
манжет
Клеевая
прокладка
1
верхнего воротника
Клеевая
прокладка
1
нижнего воротника
Клеевая
прокладка
1
обтачки
горловины
переда платья
Клеевая
прокладка
1
обтачки
горловины
спинки платья
2
1
2
2
2
1
2

24. 6.ЭКОНОМИЧЕСКАЯ ЧАСТЬ

Главная цель этой части диплома — предложение экономической
стратегии развития предприятия или составление экономического плана;
расчёт экономических показателей; критерии, влияющие на эти
показатели; издержки; себестоимость.

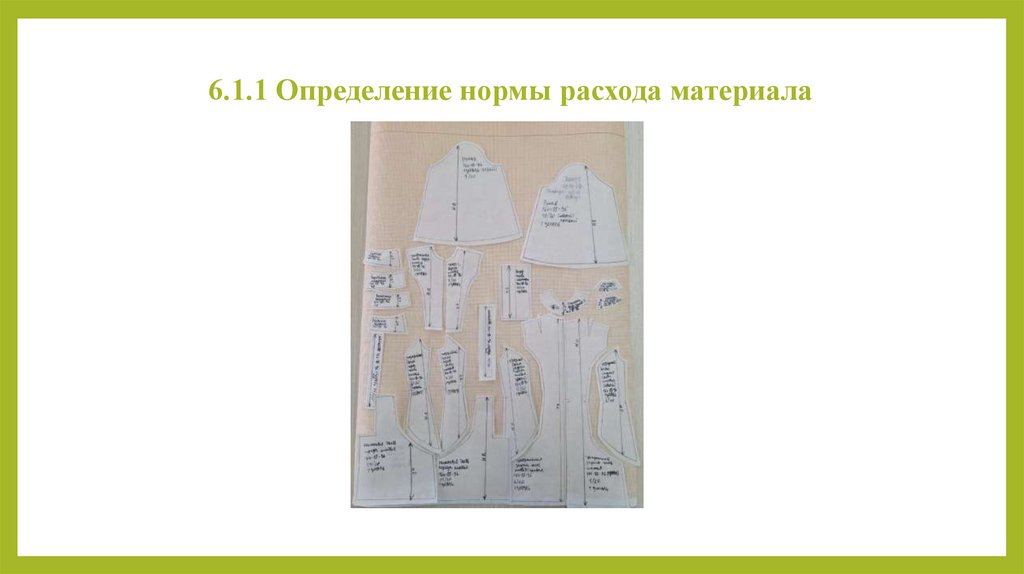

25. 6.1.1 Определение нормы расхода материала

26. 6.2 Расчет стоимости материала

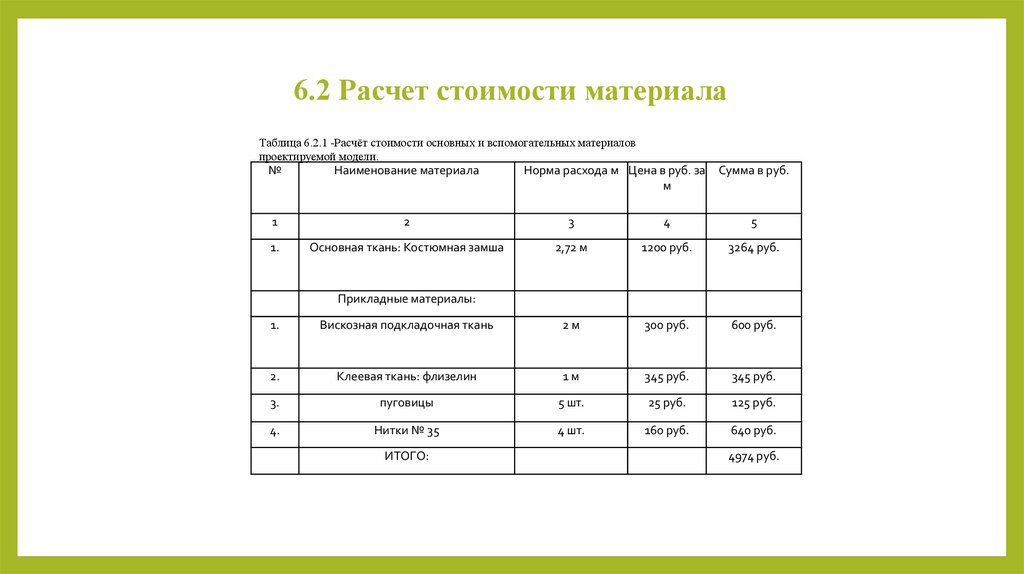

Таблица 6.2.1 -Расчёт стоимости основных и вспомогательных материалов
проектируемой модели.
№
Наименование материала
Норма расхода м Цена в руб. за
м
Сумма в руб.
1
2
3
4
5
1.
Основная ткань: Костюмная замша
2,72 м
1200 руб.
3264 руб.
Прикладные материалы:
1.
Вискозная подкладочная ткань
2м
300 руб.
600 руб.
2.
Клеевая ткань: флизелин
1м
345 руб.
345 руб.
3.
пуговицы
5 шт.
25 руб.
125 руб.
4.
Нитки № 35
4 шт.
160 руб.
640 руб.
ИТОГО:
4974 руб.

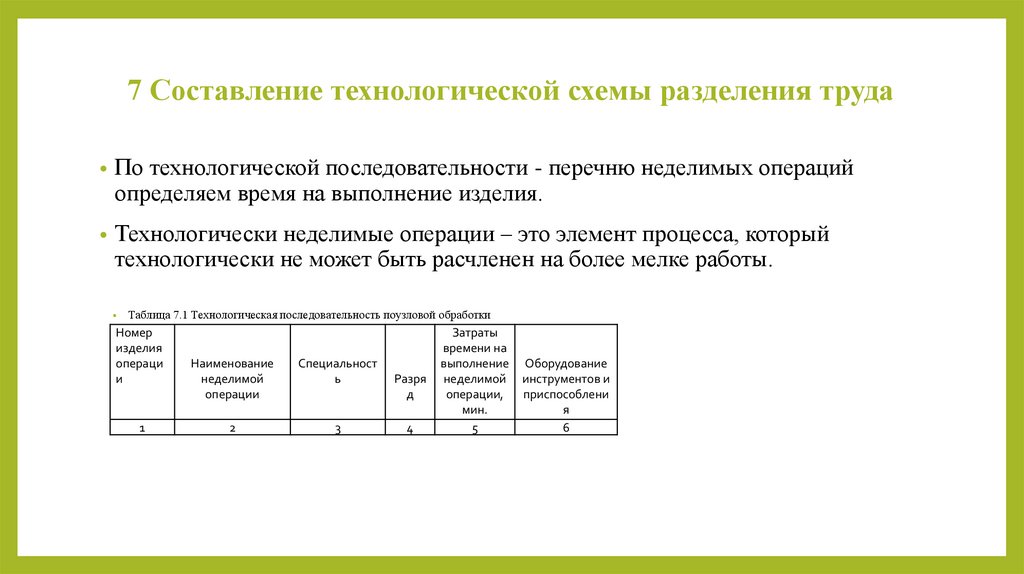

27. 7 Составление технологической схемы разделения труда

• По технологической последовательности - перечню неделимых операций
определяем время на выполнение изделия.
• Технологически неделимые операции – это элемент процесса, который
технологически не может быть расчленен на более мелке работы.
Таблица 7.1 Технологическая последовательность поузловой обработки
Номер
изделия
операци
и
1
Наименование
неделимой
операции
Специальност
ь
2
3
Разря
д
4
Затраты
времени на
выполнение
неделимой
операции,
мин.
5
Оборудование
инструментов и
приспособлени
я
6

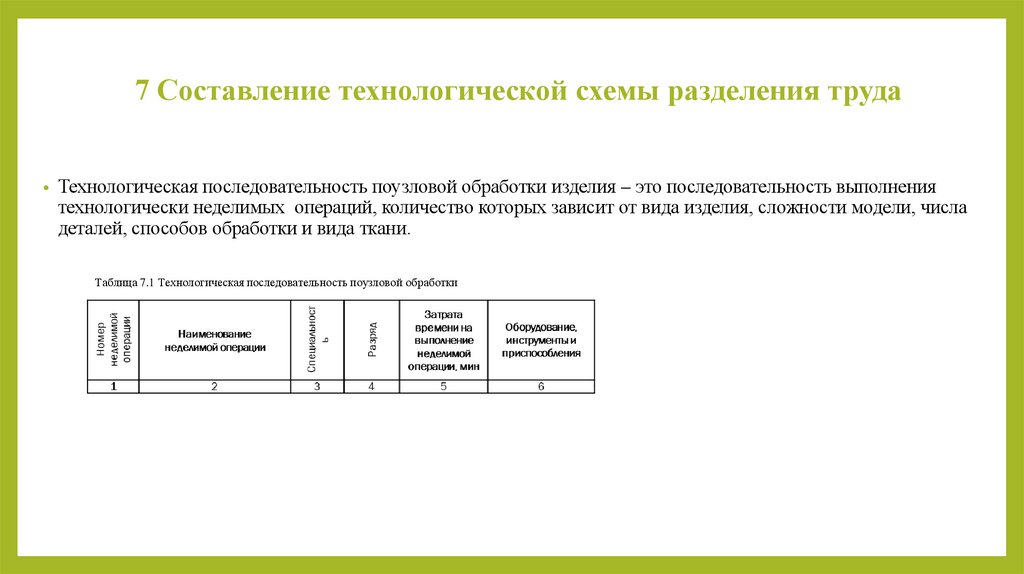

28. 7 Составление технологической схемы разделения труда

• Технологическая последовательность поузловой обработки изделия – это последовательность выполнения
технологически неделимых операций, количество которых зависит от вида изделия, сложности модели, числа
деталей, способов обработки и вида ткани.
Таблица 7.1 Технологическая последовательность поузловой обработки

29. 7.2 Предварительный расчёт потока

Вид работ
Затрата времени, мин
Удельный вес
1
2
3
Ручные
22,69
13,59
Машинные
47,05
28,18
Специальные машинные
21,21
12,70
Утюжильные
76,03
45,53
Итого:
166,98
100%
Время на изготовление изделия составило 166,98мин

30. Предварительный расчёт потока

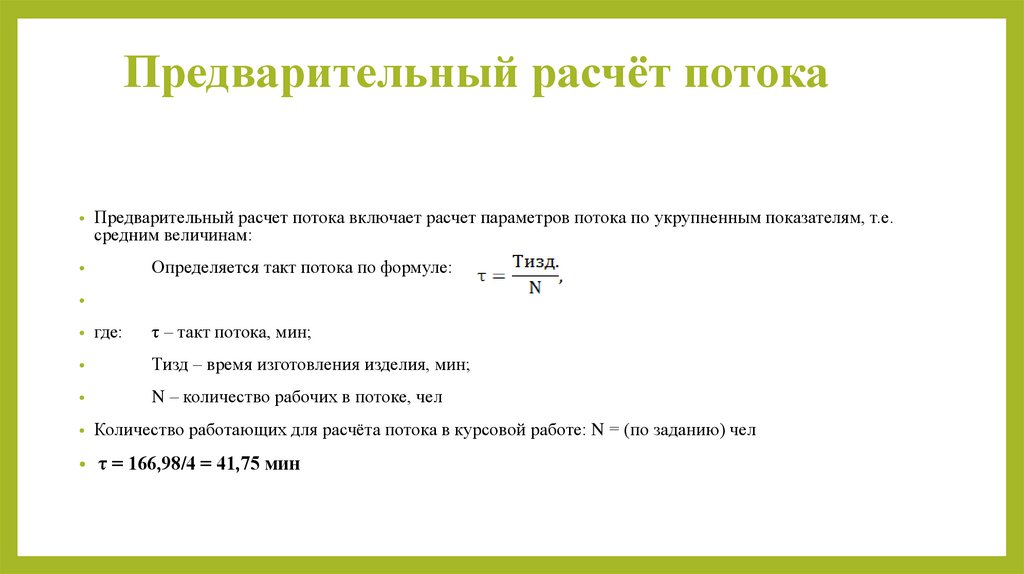

• Предварительный расчет потока включает расчет параметров потока по укрупненным показателям, т.е.
средним величинам:
Определяется такт потока по формуле:
• где:
τ – такт потока, мин;
Тизд – время изготовления изделия, мин;
N – количество рабочих в потоке, чел
• Количество работающих для расчёта потока в курсовой работе: N = (по заданию) чел
• τ = 166,98/4 = 41,75 мин

31.

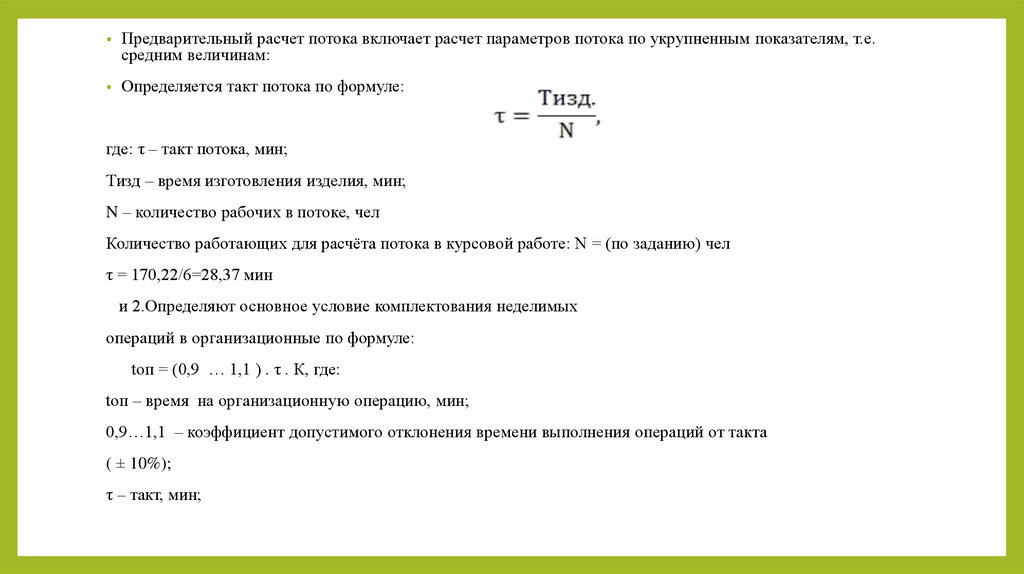

• Предварительный расчет потока включает расчет параметров потока по укрупненным показателям, т.е.
средним величинам:
• Определяется такт потока по формуле:
где: τ – такт потока, мин;
Тизд – время изготовления изделия, мин;
N – количество рабочих в потоке, чел
Количество работающих для расчёта потока в курсовой работе: N = (по заданию) чел
τ = 170,22/6=28,37 мин
и 2.Определяют основное условие комплектования неделимых
операций в организационные по формуле:
tоп = (0,9 … 1,1 ) . τ . К, где:
tоп – время на организационную операцию, мин;
0,9…1,1 – коэффициент допустимого отклонения времени выполнения операций от такта
( ± 10%);
τ – такт, мин;

32.

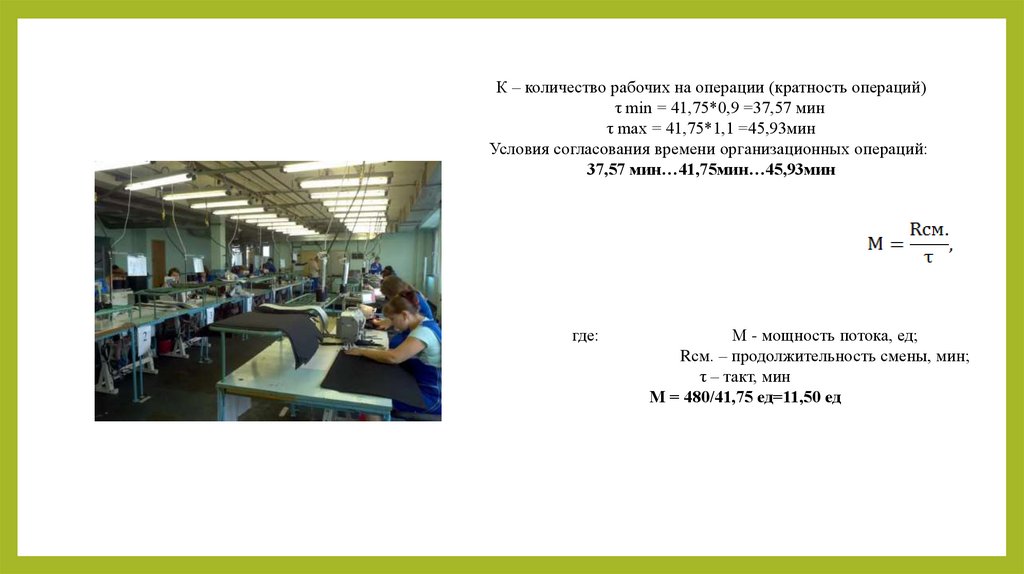

К – количество рабочих на операции (кратность операций)
τ min = 41,75*0,9 =37,57 мин
τ max = 41,75*1,1 =45,93мин
Условия согласования времени организационных операций:
37,57 мин…41,75мин…45,93мин
где:
М - мощность потока, ед;
Rсм. – продолжительность смены, мин;
τ – такт, мин
М = 480/41,75 ед=11,50 ед

33. Разделение труда - для 6 человек в бригаде составило:

• Разделение труда для 4 человек в бригаде
• Технологически организационная операция -
составило:
законченная часть технологического процесса,
выполняемая на одном рабочем месте.
Nр1=39.09
Nр2=41,98
Таблица 3.4 – Проектирование организационных операций
Nр3=42,71
Норма выработки,
штук
Фактическое,
чел
Количест
во
рабочих
Расчетное, чел
Норма
времени,
в мин
Разряд
Наименование
секции, группы (узла)
Вид работ
Неделимой
Организацион
ной
Номер
операции
Класс
(марка)
оборудов
ания,
приспосо
бления
Nр4=43,2

34. Анализ загрузки организационных операций

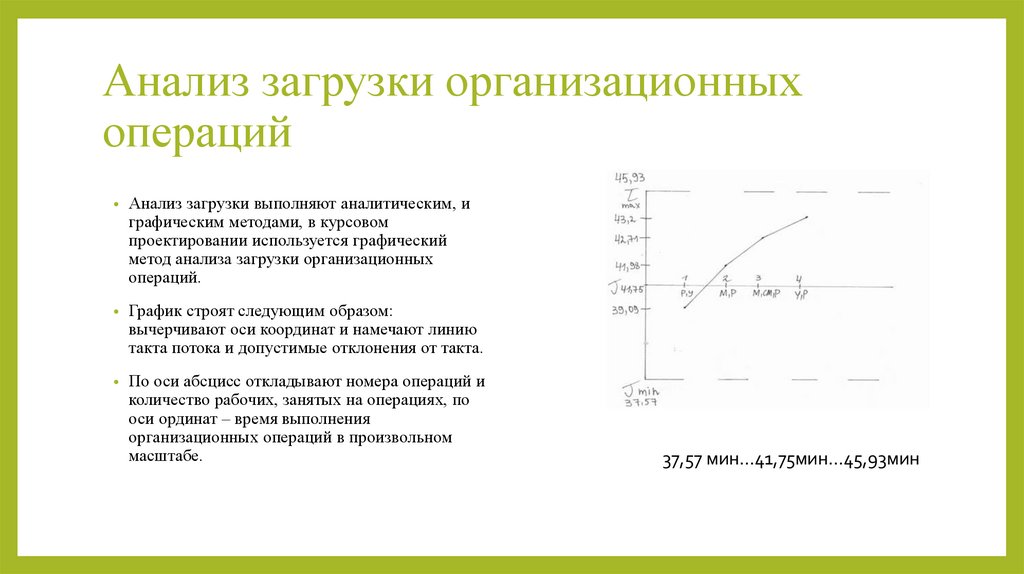

• Анализ загрузки выполняют аналитическим, и
графическим методами, в курсовом
проектировании используется графический
метод анализа загрузки организационных
операций.
• График строят следующим образом:
вычерчивают оси координат и намечают линию
такта потока и допустимые отклонения от такта.
• По оси абсцисс откладывают номера операций и
количество рабочих, занятых на операциях, по
оси ординат – время выполнения
организационных операций в произвольном
масштабе.
37,57 мин…41,75мин…45,93мин

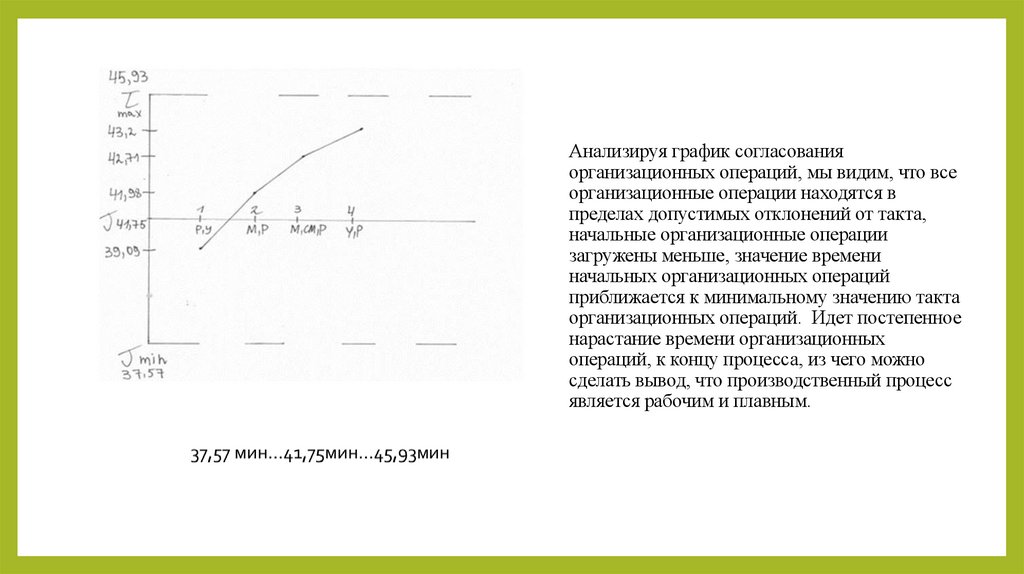

35. Анализируя график согласования организационных операций, мы видим, что все организационные операции находятся в пределах

допустимых отклонений от такта,
начальные организационные операции
загружены меньше, значение времени
начальных организационных операций
приближается к минимальному значению такта
организационных операций. Идет постепенное
нарастание времени организационных
операций, к концу процесса, из чего можно
сделать вывод, что производственный процесс
является рабочим и плавным.

36.

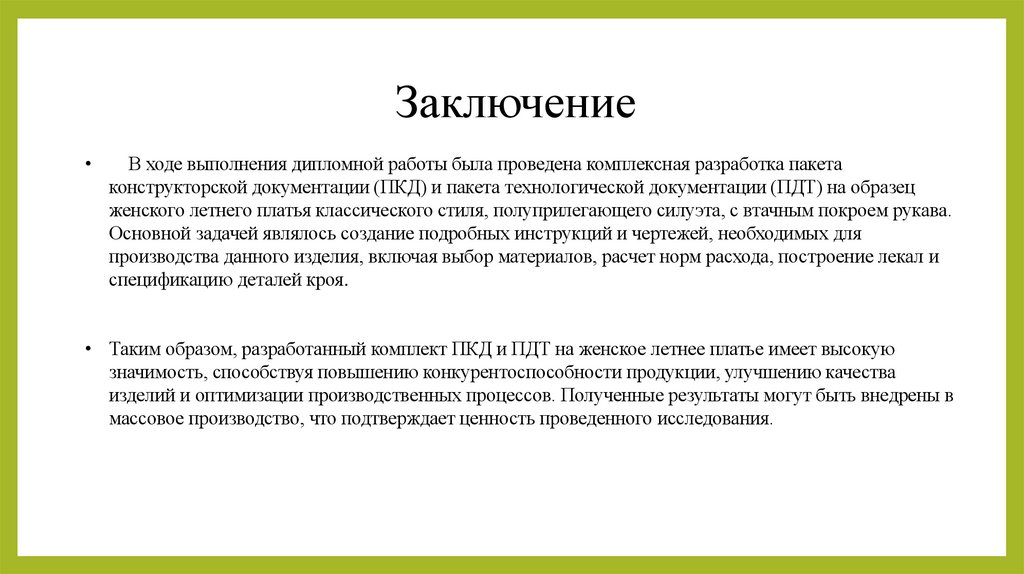

Заключение
В ходе выполнения дипломной работы была проведена комплексная разработка пакета
конструкторской документации (ПКД) и пакета технологической документации (ПДТ) на образец
женского летнего платья классического стиля, полуприлегающего силуэта, с втачным покроем рукава.
Основной задачей являлось создание подробных инструкций и чертежей, необходимых для
производства данного изделия, включая выбор материалов, расчет норм расхода, построение лекал и
спецификацию деталей кроя.
• Таким образом, разработанный комплект ПКД и ПДТ на женское летнее платье имеет высокую
значимость, способствуя повышению конкурентоспособности продукции, улучшению качества
изделий и оптимизации производственных процессов. Полученные результаты могут быть внедрены в
массовое производство, что подтверждает ценность проведенного исследования.

37.

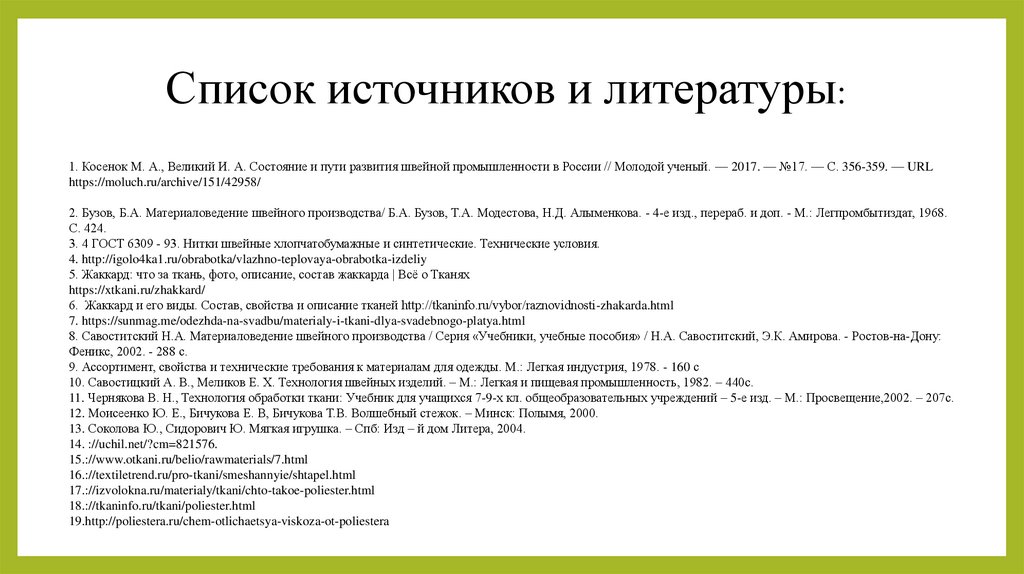

Список источников и литературы:
1. Косенок М. А., Великий И. А. Состояние и пути развития швейной промышленности в России // Молодой ученый. — 2017. — №17. — С. 356-359. — URL
https://moluch.ru/archive/151/42958/
2. Бузов, Б.А. Материаловедение швейного производства/ Б.А. Бузов, Т.А. Модестова, Н.Д. Алыменкова. - 4-е изд., перераб. и доп. - М.: Легпромбытиздат, 1968.
С. 424.
3. 4 ГОСТ 6309 - 93. Нитки швейные хлопчатобумажные и синтетические. Технические условия.
4. http://igolo4ka1.ru/obrabotka/vlazhno-teplovaya-obrabotka-izdeliy
5. Жаккард: что за ткань, фото, описание, состав жаккарда | Всё о Тканях
https://xtkani.ru/zhakkard/
6. Жаккард и его виды. Состав, свойства и описание тканей http://tkaninfo.ru/vybor/raznovidnosti-zhakarda.html
7. https://sunmag.me/odezhda-na-svadbu/materialy-i-tkani-dlya-svadebnogo-platya.html
8. Савоститский Н.А. Материаловедение швейного производства / Серия «Учебники, учебные пособия» / Н.А. Савоститский, Э.К. Амирова. - Ростов-на-Дону:
Феникс, 2002. - 288 с.
9. Ассортимент, свойства и технические требования к материалам для одежды. М.: Легкая индустрия, 1978. - 160 с
10. Савостицкий А. В., Меликов Е. Х. Технология швейных изделий. – М.: Легкая и пищевая промышленность, 1982. – 440с.
11. Чернякова В. Н., Технология обработки ткани: Учебник для учащихся 7-9-х кл. общеобразовательных учреждений – 5-е изд. – М.: Просвещение,2002. – 207с.
12. Моисеенко Ю. Е., Бичукова Е. В, Бичукова Т.В. Волшебный стежок. – Минск: Полымя, 2000.
13. Соколова Ю., Сидорович Ю. Мягкая игрушка. – Спб: Изд – й дом Литера, 2004.
14. ://uchil.net/?cm=821576.
15.://www.otkani.ru/belio/rawmaterials/7.html
16.://textiletrend.ru/pro-tkani/smeshannyie/shtapel.html
17.://izvolokna.ru/materialy/tkani/chto-takoe-poliester.html
18.://tkaninfo.ru/tkani/poliester.html
19.http://poliestera.ru/chem-otlichaetsya-viskoza-ot-poliestera
