урок 12 Глазомерная, полярная и маршрутная съёмка местности

1.

Глазомерная,
полярная и
маршрутная съёмка
местности
5 класс

2.

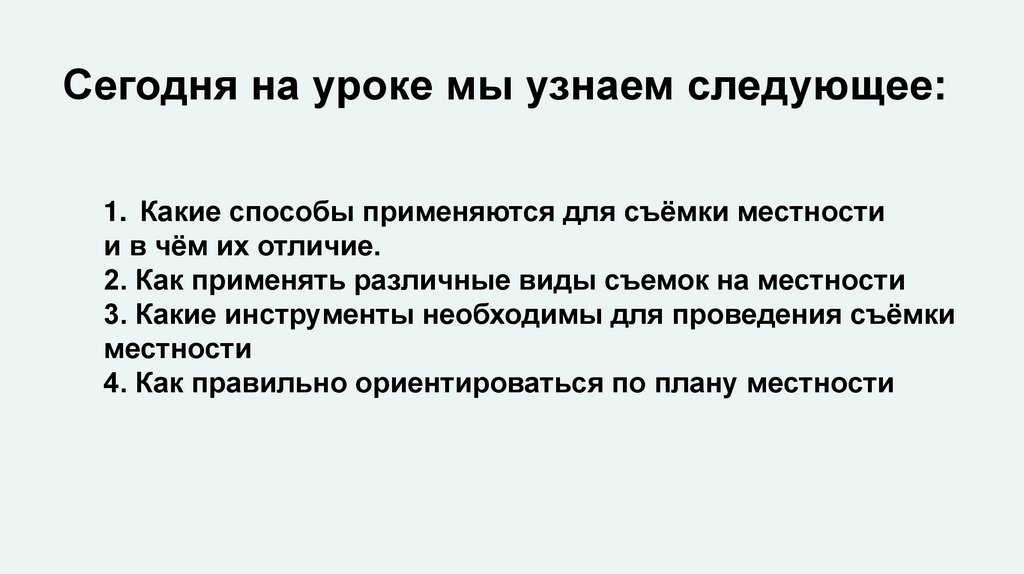

Сегодня на уроке мы узнаем следующее:
1. Какие способы применяются для съёмки местности
и в чём их отличие.
2. Как применять различные виды съемок на местности
3. Какие инструменты необходимы для проведения съёмки
местности
4. Как правильно ориентироваться по плану местности

3.

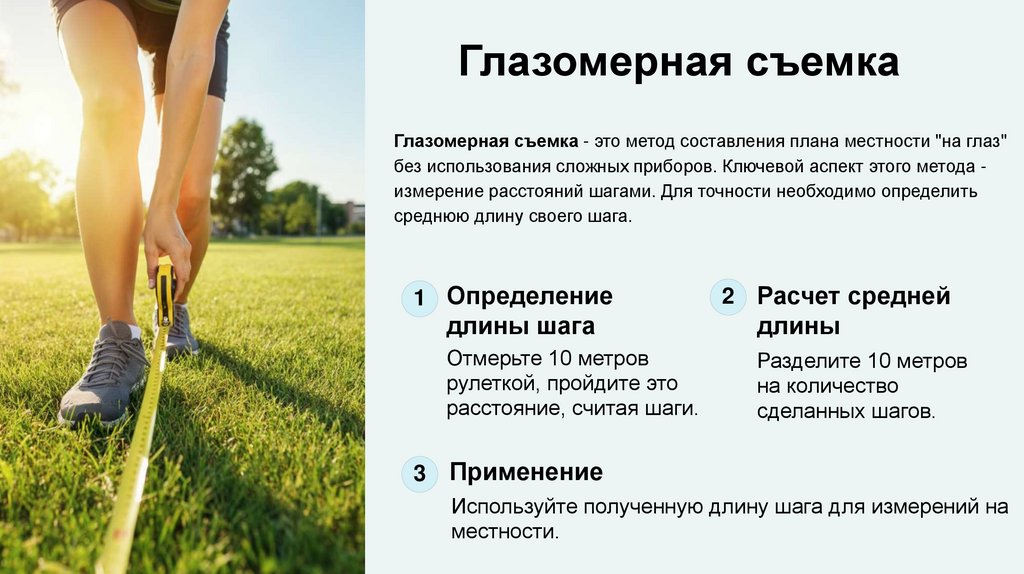

Глазомерная съемка
Глазомерная съемка - это метод составления плана местности "на глаз"
без использования сложных приборов. Ключевой аспект этого метода измерение расстояний шагами. Для точности необходимо определить
среднюю длину своего шага.
1 Определение
3
2 Расчет средней
длины шага
длины
Отмерьте 10 метров
рулеткой, пройдите это
расстояние, считая шаги.
Разделите 10 метров
на количество
сделанных шагов.
Применение
Используйте полученную длину шага для измерений на
местности.

4.

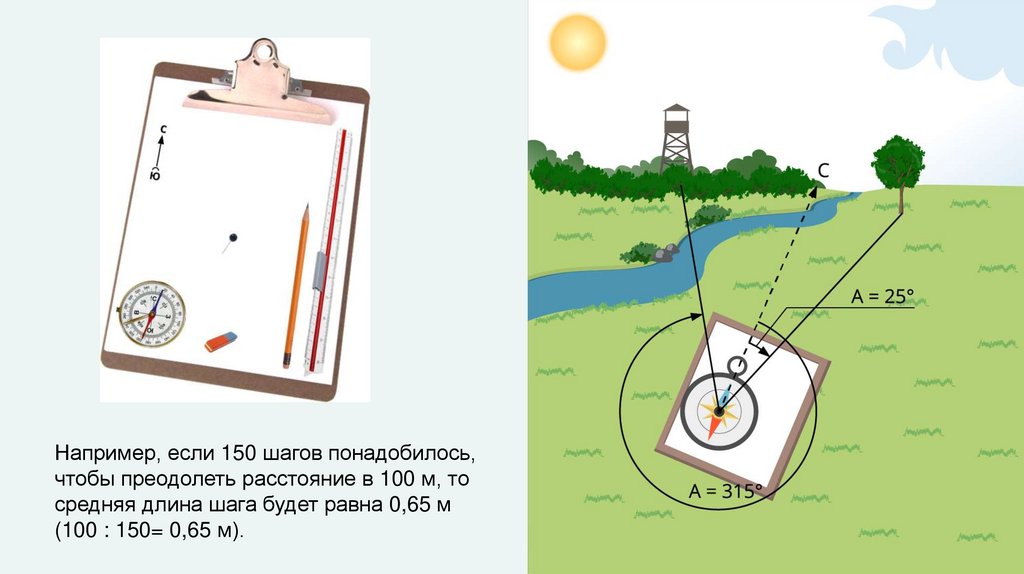

Например, если 150 шагов понадобилось,
чтобы преодолеть расстояние в 100 м, то
средняя длина шага будет равна 0,65 м
(100 : 150= 0,65 м).

5.

Инструменты топографа
Для проведения глазомерной съемки топографу необходим набор простых,
но эффективных инструментов. Каждый из них играет важную роль в
процессе создания точного плана местности.
Компас
Визирная линейка
Для определения направлений
Для измерения углов и
расстояний
Карандаш и резинка
Булавка
Для нанесения и
корректировки отметок
Для фиксации точек на
планшете

6.

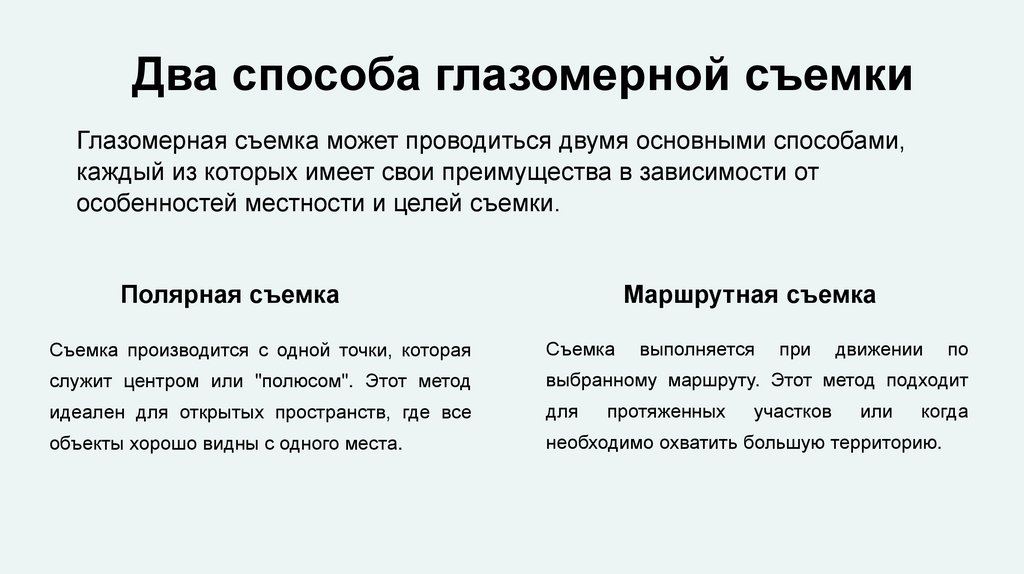

Два способа глазомерной съемки
Глазомерная съемка может проводиться двумя основными способами,
каждый из которых имеет свои преимущества в зависимости от
особенностей местности и целей съемки.
Полярная съемка
Маршрутная съемка
Съемка производится с одной точки, которая
Съемка
выполняется
служит центром или "полюсом". Этот метод
выбранному маршруту. Этот метод подходит
идеален для открытых пространств, где все
для
объекты хорошо видны с одного места.
необходимо охватить большую территорию.
протяженных
при
участков
движении
или
по
когда

7.

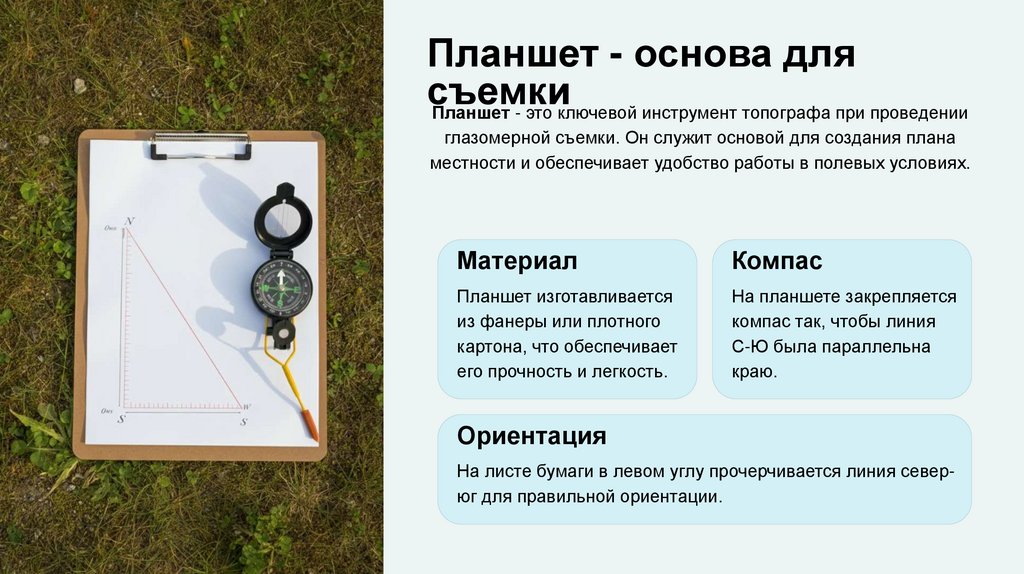

Планшет - основа для
съемки
Планшет - это ключевой инструмент топографа при проведении
глазомерной съемки. Он служит основой для создания плана
местности и обеспечивает удобство работы в полевых условиях.
Материал
Компас
Планшет изготавливается
из фанеры или плотного
картона, что обеспечивает
его прочность и легкость.
На планшете закрепляется
компас так, чтобы линия
С-Ю была параллельна
краю.
Ориентация
На листе бумаги в левом углу прочерчивается линия северюг для правильной ориентации.

8.

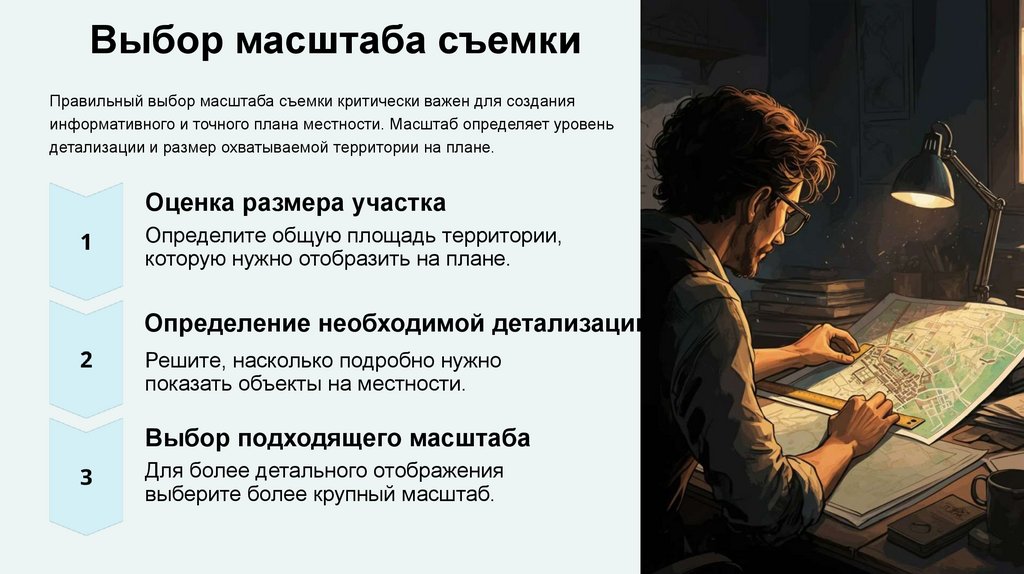

Выбор масштаба съемки
Правильный выбор масштаба съемки критически важен для создания
информативного и точного плана местности. Масштаб определяет уровень
детализации и размер охватываемой территории на плане.
Оценка размера участка
Определите общую площадь территории,
которую нужно отобразить на плане.
Определение необходимой детализации
Решите, насколько подробно нужно
показать объекты на местности.
Выбор подходящего масштаба
Для более детального отображения
выберите более крупный масштаб.

9.

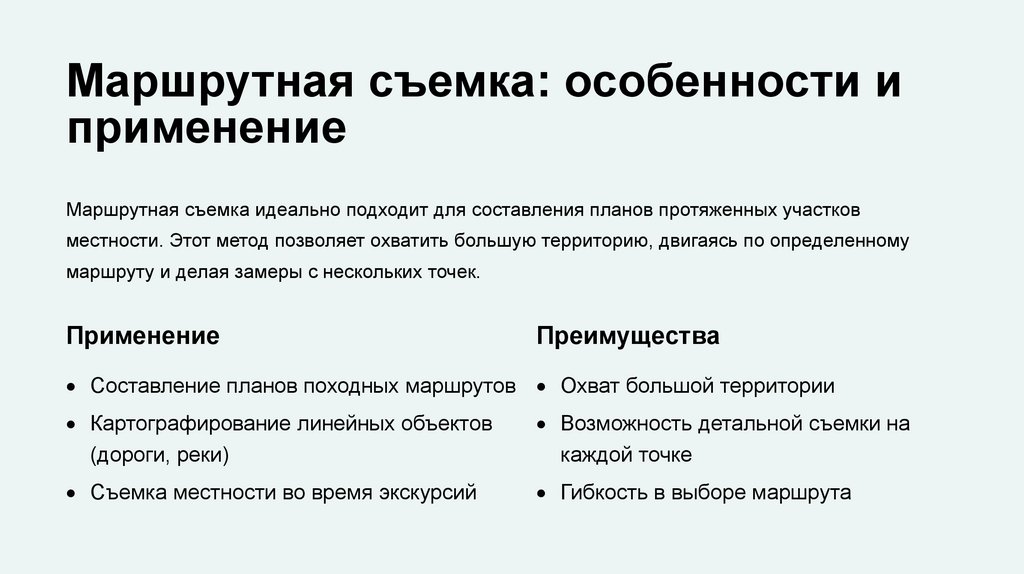

Маршрутная съемка: особенности и
применение
Маршрутная съемка идеально подходит для составления планов протяженных участков
местности. Этот метод позволяет охватить большую территорию, двигаясь по определенному
маршруту и делая замеры с нескольких точек.
Применение
Преимущества
Составление планов походных маршрутов Охват большой территории
Картографирование линейных объектов
(дороги, реки)
Возможность детальной съемки на
каждой точке
Съемка местности во время экскурсий
Гибкость в выборе маршрута

10.

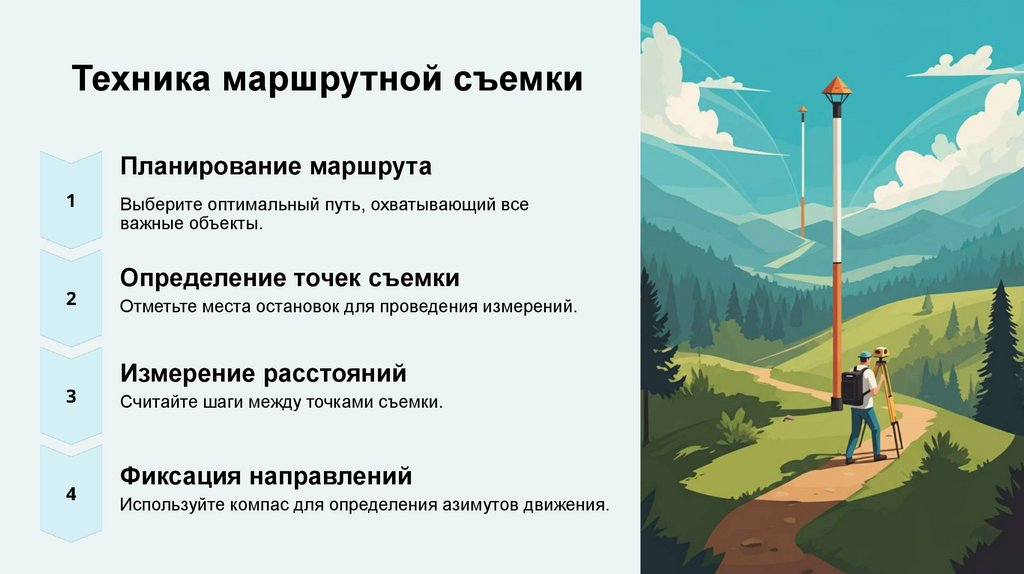

Техника маршрутной съемки
Планирование маршрута
Выберите оптимальный путь, охватывающий все
важные объекты.
Определение точек съемки
Отметьте места остановок для проведения измерений.
Измерение расстояний
Считайте шаги между точками съемки.
Фиксация направлений
Используйте компас для определения азимутов движения.

11.

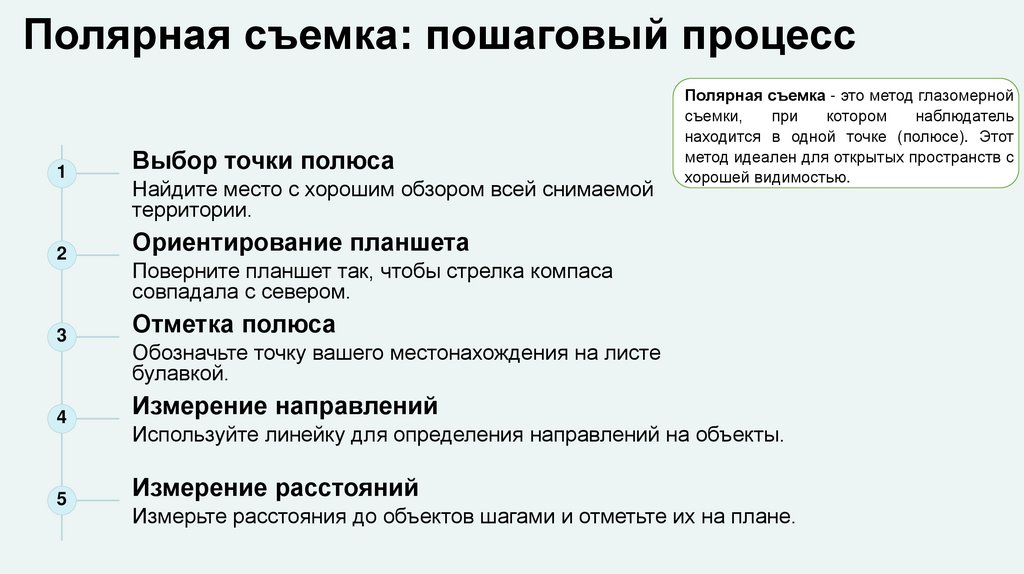

Полярная съемка: пошаговый процесс
1
Выбор точки полюса
2
Ориентирование планшета
3
Отметка полюса
4
Измерение направлений
5
Измерение расстояний
Найдите место с хорошим обзором всей снимаемой
территории.
Полярная съемка - это метод глазомерной
съемки,
при
котором
наблюдатель
находится в одной точке (полюсе). Этот
метод идеален для открытых пространств с
хорошей видимостью.
Поверните планшет так, чтобы стрелка компаса
совпадала с севером.
Обозначьте точку вашего местонахождения на листе
булавкой.
Используйте линейку для определения направлений на объекты.
Измерьте расстояния до объектов шагами и отметьте их на плане.

12.

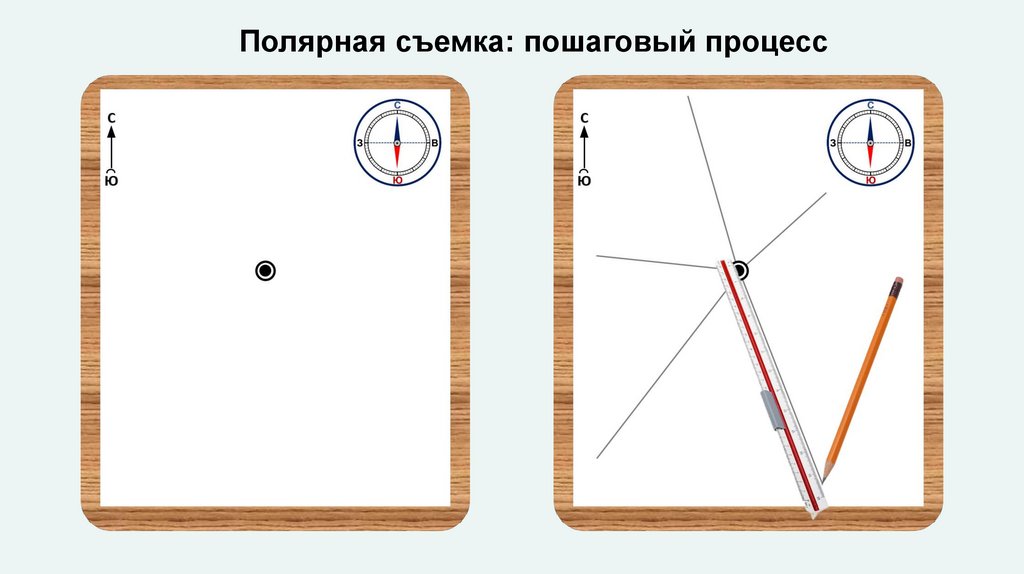

Полярная съемка: пошаговый процесс

13.

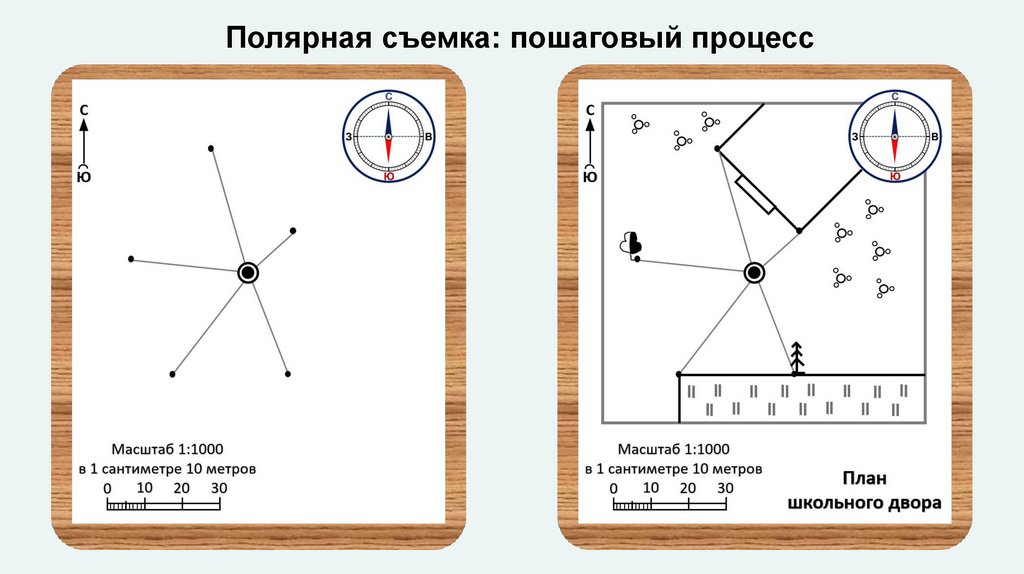

Полярная съемка: пошаговый процесс

14.

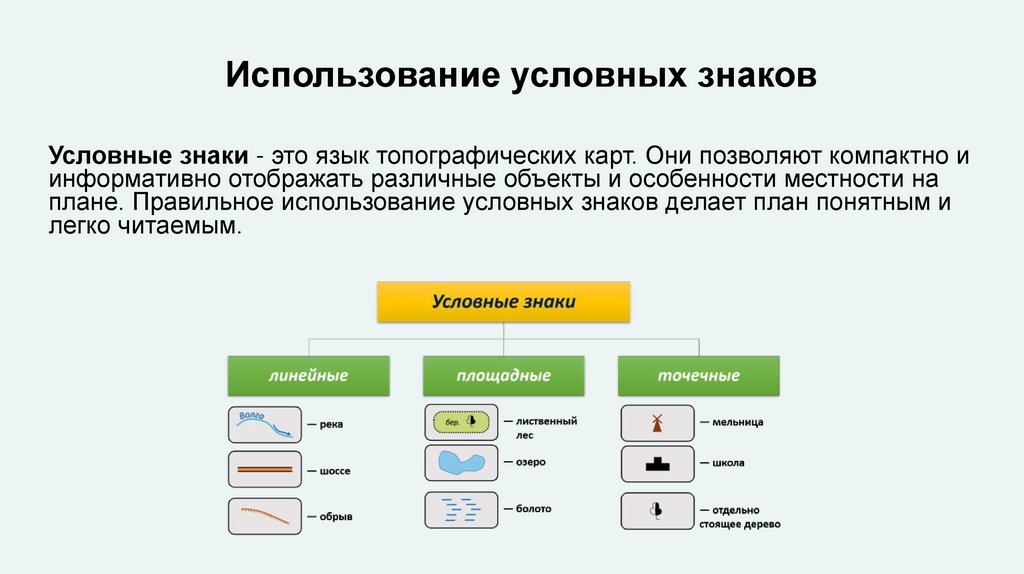

Использование условных знаков
Условные знаки - это язык топографических карт. Они позволяют компактно и
информативно отображать различные объекты и особенности местности на
плане. Правильное использование условных знаков делает план понятным и
легко читаемым.

15.

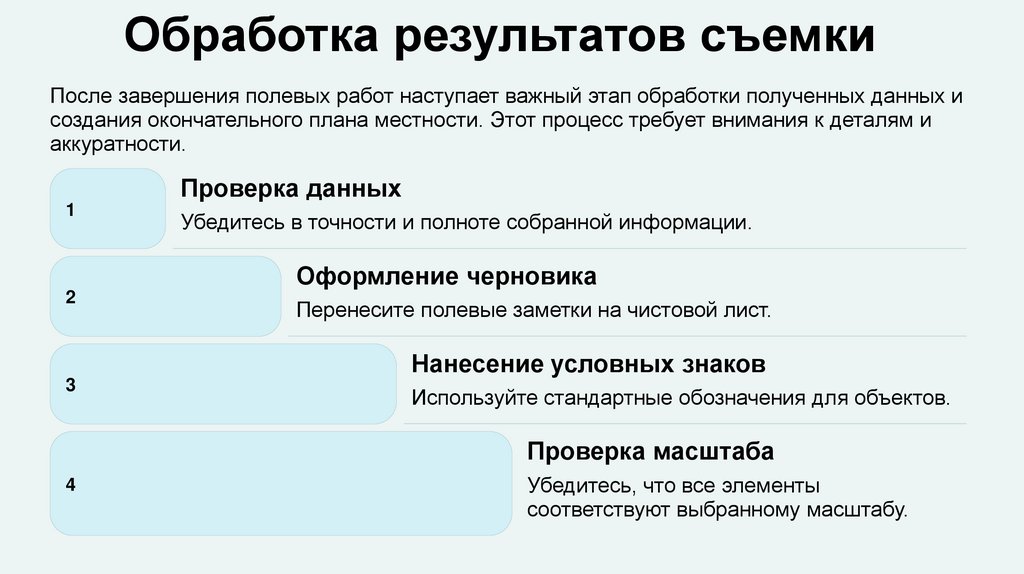

Обработка результатов съемки
После завершения полевых работ наступает важный этап обработки полученных данных и
создания окончательного плана местности. Этот процесс требует внимания к деталям и
аккуратности.
Проверка данных
1
Убедитесь в точности и полноте собранной информации.
Оформление черновика
2
Перенесите полевые заметки на чистовой лист.
Нанесение условных знаков
3
Используйте стандартные обозначения для объектов.
Проверка масштаба
4
Убедитесь, что все элементы
соответствуют выбранному масштабу.

16.

Применение
глазомерной съемки
Глазомерная съемка, несмотря на свою простоту, находит широкое
применение в различных сферах деятельности. Ее универсальность
и доступность делают ее полезным инструментом для многих
специалистов и любителей.
Туризм
Составление маршрутов
походов и экскурсий
Спасательные
операции
Быстрое составление
планов местности
Археология
Предварительное
картирование раскопок
Ландшафтный
дизайн
Планирование садов и
парков

17.

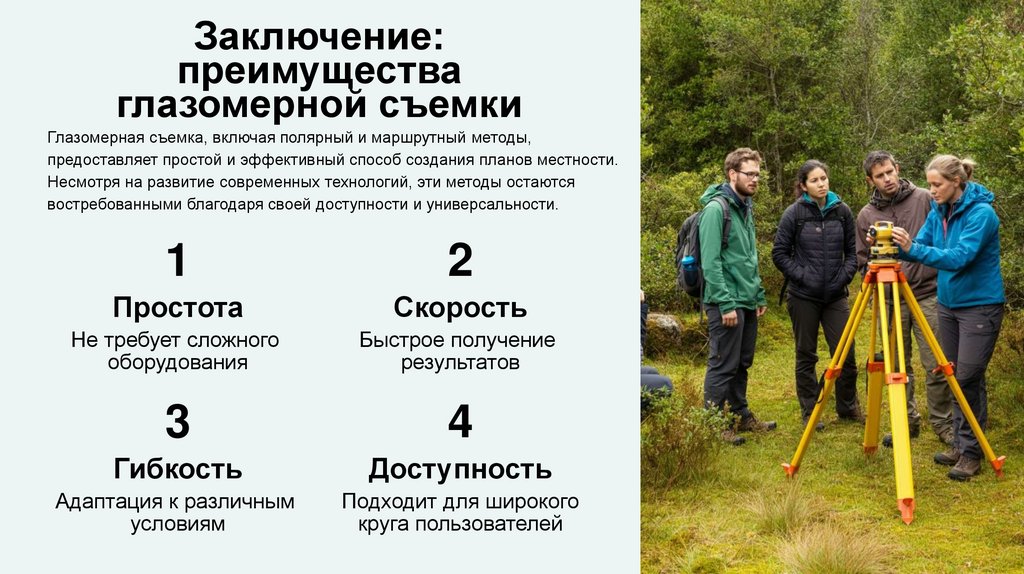

Заключение:
преимущества
глазомерной съемки
Глазомерная съемка, включая полярный и маршрутный методы,
предоставляет простой и эффективный способ создания планов местности.
Несмотря на развитие современных технологий, эти методы остаются
востребованными благодаря своей доступности и универсальности.
1
2
Простота
Скорость
Не требует сложного
оборудования
Быстрое получение
результатов
3
4
Гибкость
Доступность
Адаптация к различным
условиям
Подходит для широкого
круга пользователей
