Глазомерная, полярная и маршрутная съёмка местности

1.

Глазомерная, полярная и
маршрутная съёмка местности

2.

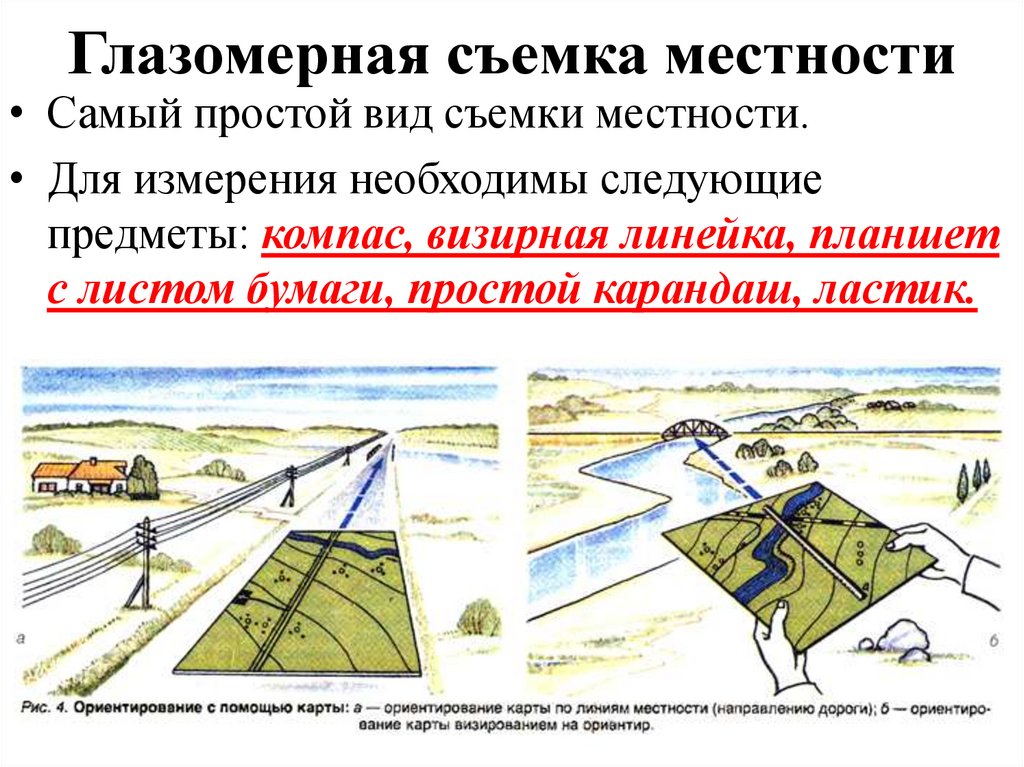

Глазомерная съемка местности
• Самый простой вид съемки местности.
• Для измерения необходимы следующие
предметы: компас, визирная линейка, планшет
с листом бумаги, простой карандаш, ластик.

3.

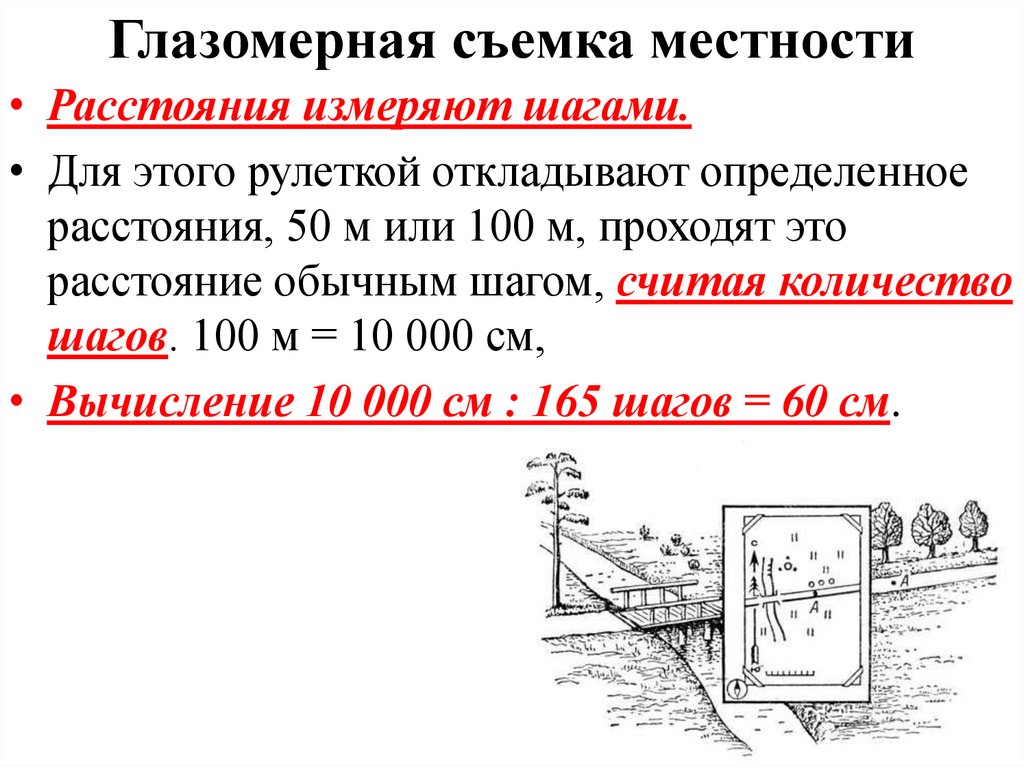

Глазомерная съемка местности
• Расстояния измеряют шагами.
• Для этого рулеткой откладывают определенное
расстояния, 50 м или 100 м, проходят это
расстояние обычным шагом, считая количество
шагов. 100 м = 10 000 см,
• Вычисление 10 000 см : 165 шагов = 60 см.

4.

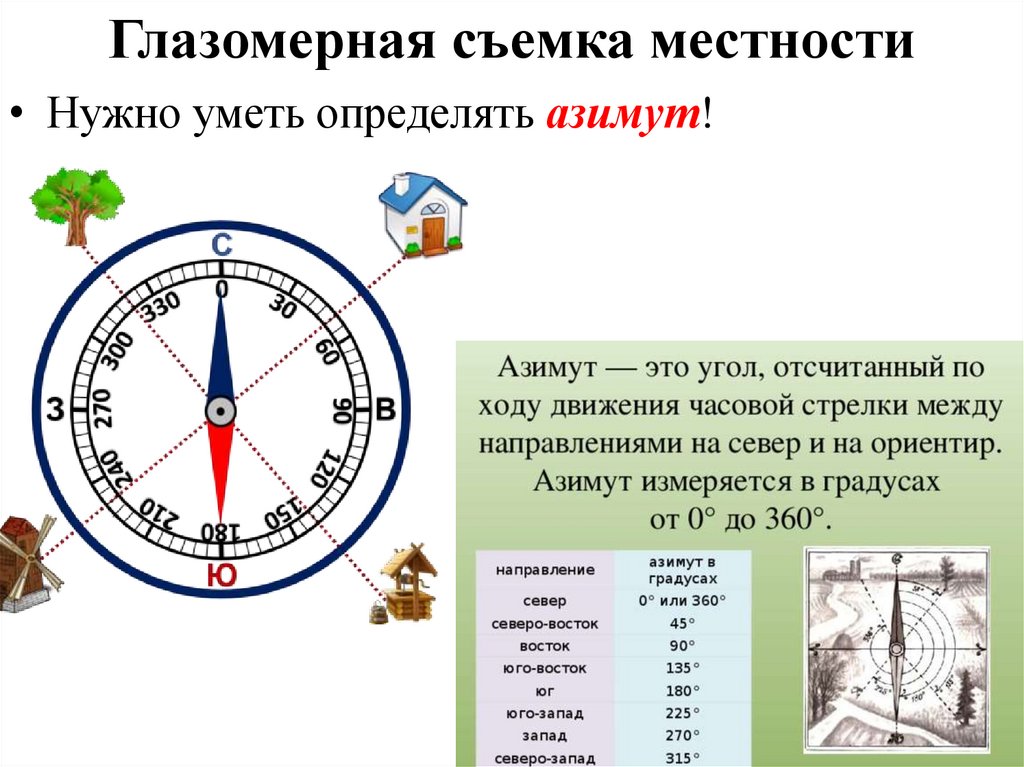

Глазомерная съемка местности
• Нужно уметь определять азимут!

5.

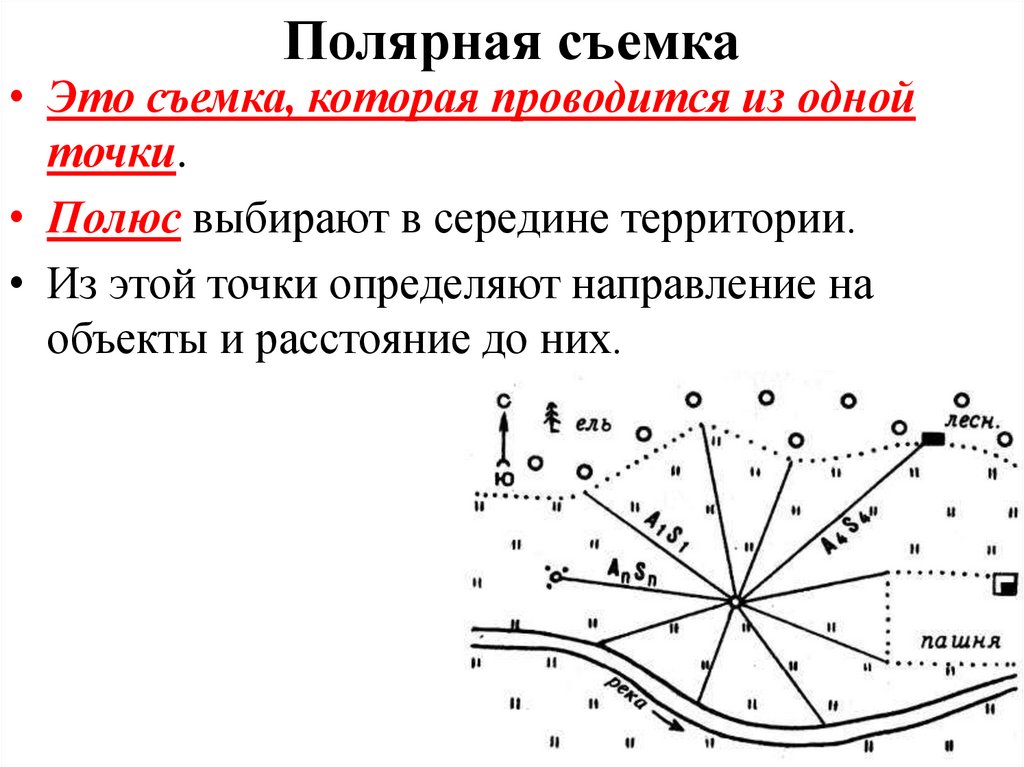

Полярная съемка
• Это съемка, которая проводится из одной
точки.
• Полюс выбирают в середине территории.
• Из этой точки определяют направление на
объекты и расстояние до них.

6.

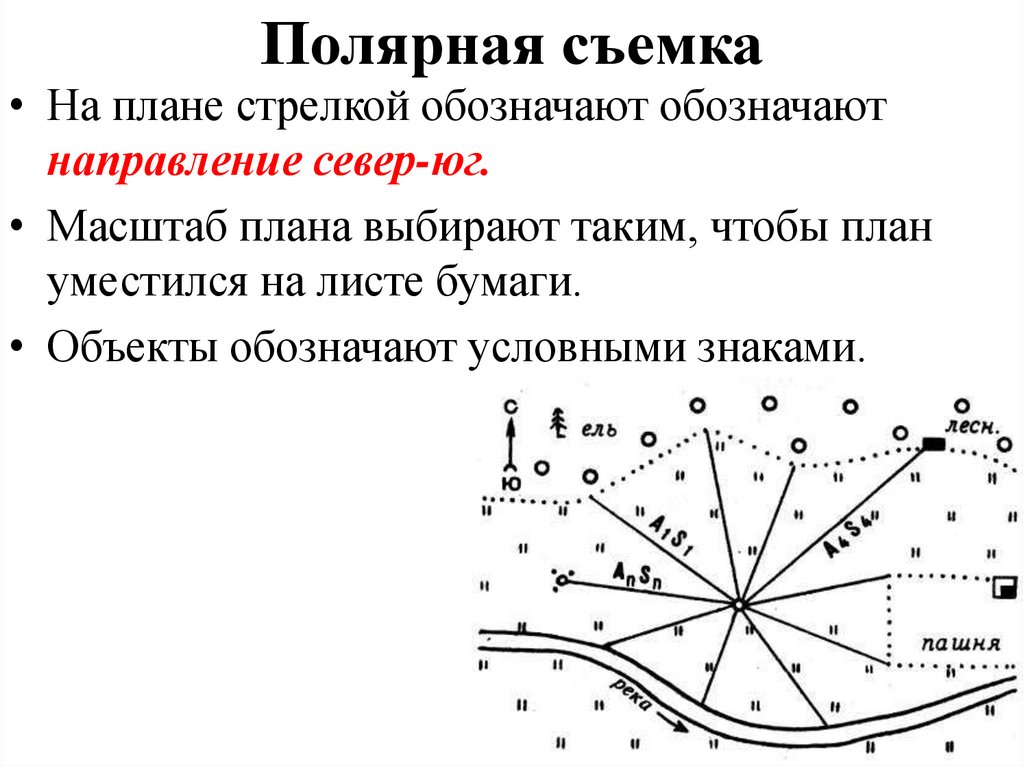

Полярная съемка
• На плане стрелкой обозначают обозначают
направление север-юг.
• Масштаб плана выбирают таким, чтобы план
уместился на листе бумаги.
• Объекты обозначают условными знаками.

7.

8.

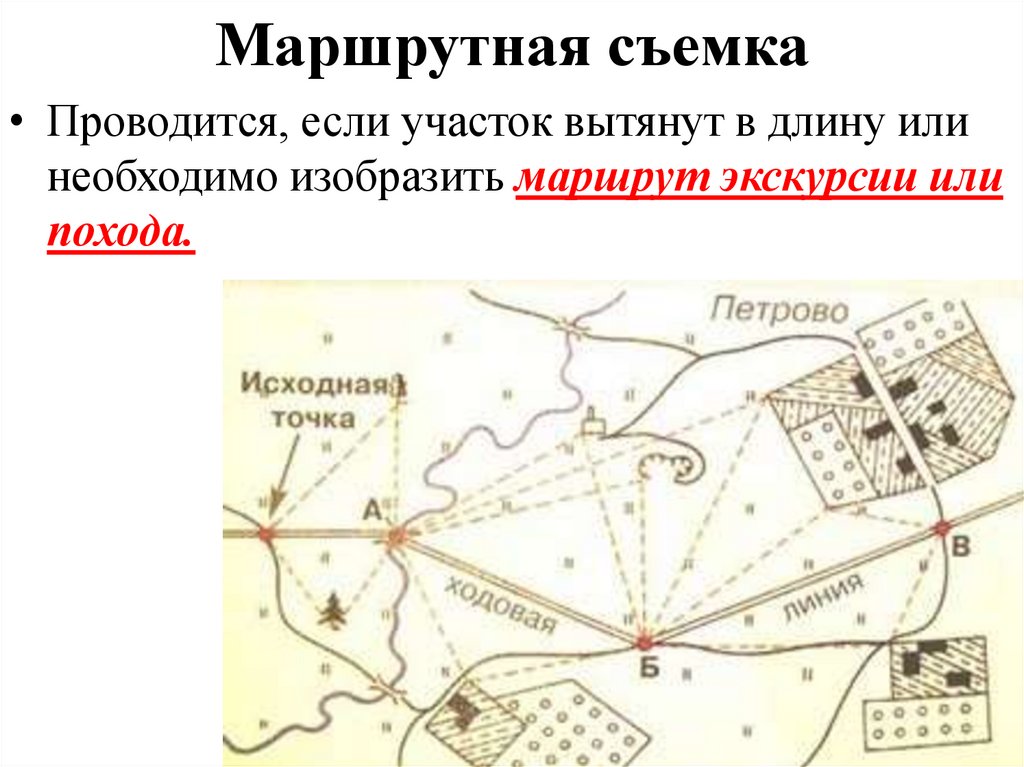

Маршрутная съемка
• Проводится, если участок вытянут в длину или
необходимо изобразить маршрут экскурсии или
похода.

9.

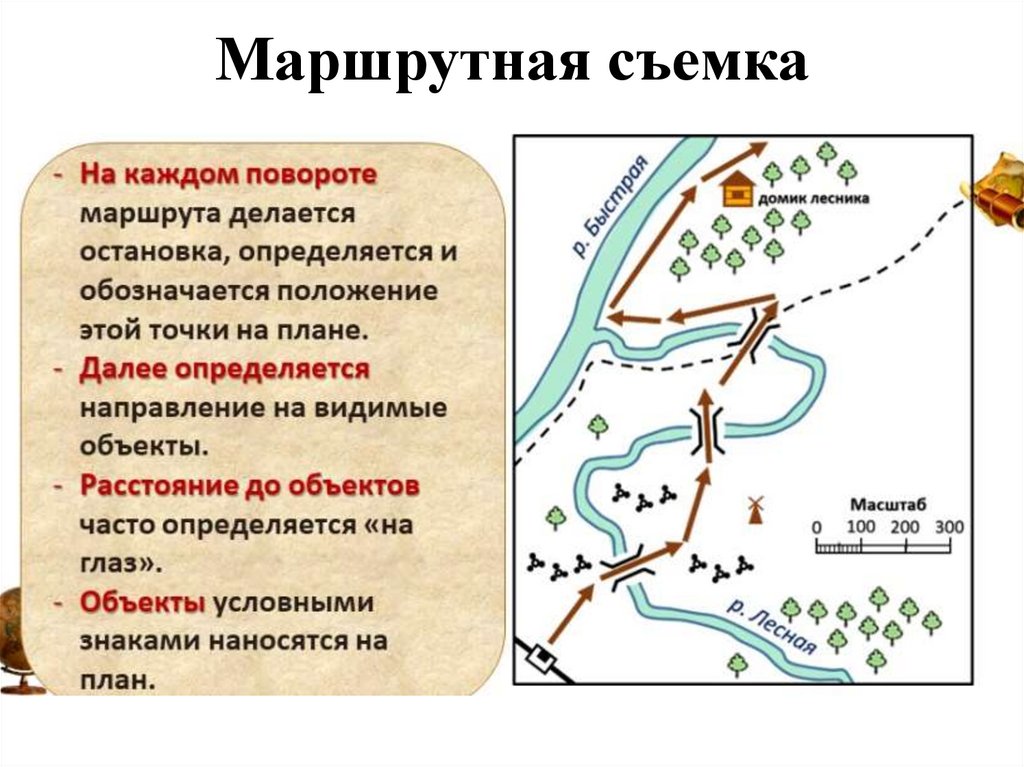

Маршрутная съемка

10.

11.

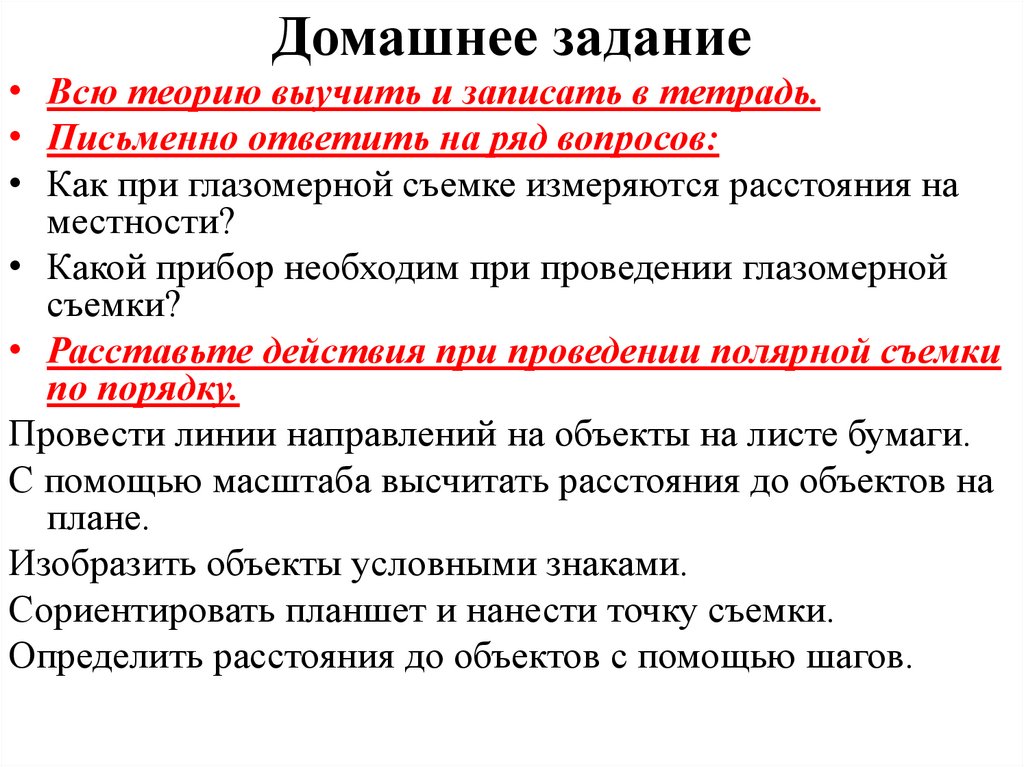

Домашнее задание
• Всю теорию выучить и записать в тетрадь.
• Письменно ответить на ряд вопросов:
• Как при глазомерной съемке измеряются расстояния на
местности?
• Какой прибор необходим при проведении глазомерной
съемки?
• Расставьте действия при проведении полярной съемки
по порядку.
Провести линии направлений на объекты на листе бумаги.
С помощью масштаба высчитать расстояния до объектов на
плане.
Изобразить объекты условными знаками.
Сориентировать планшет и нанести точку съемки.
Определить расстояния до объектов с помощью шагов.

12.

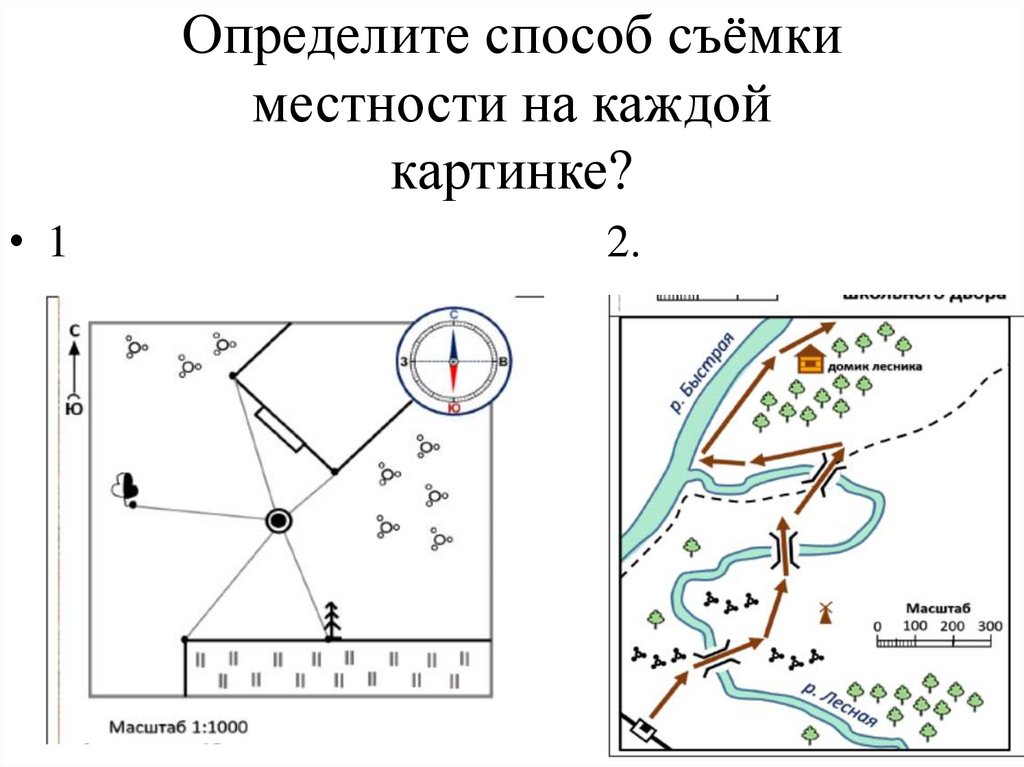

Определите способ съёмки
местности на каждой
картинке?
• 1
2.

13.

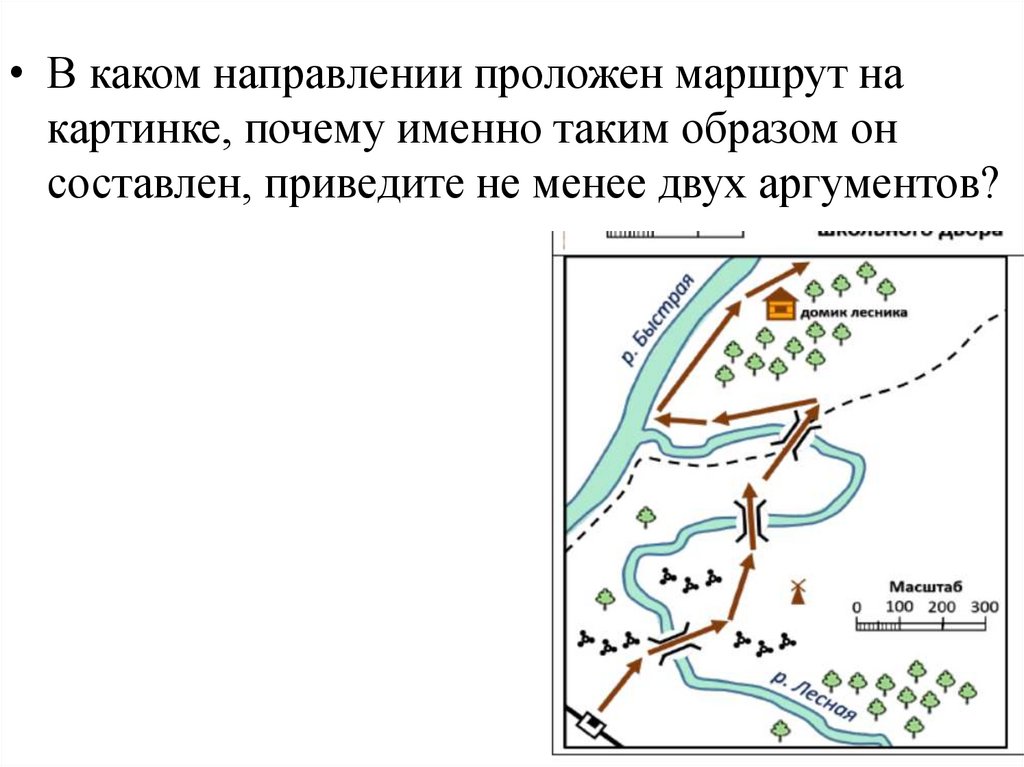

• В каком направлении проложен маршрут на
картинке, почему именно таким образом он
составлен, приведите не менее двух аргументов?
