Штангенциркуль

1.

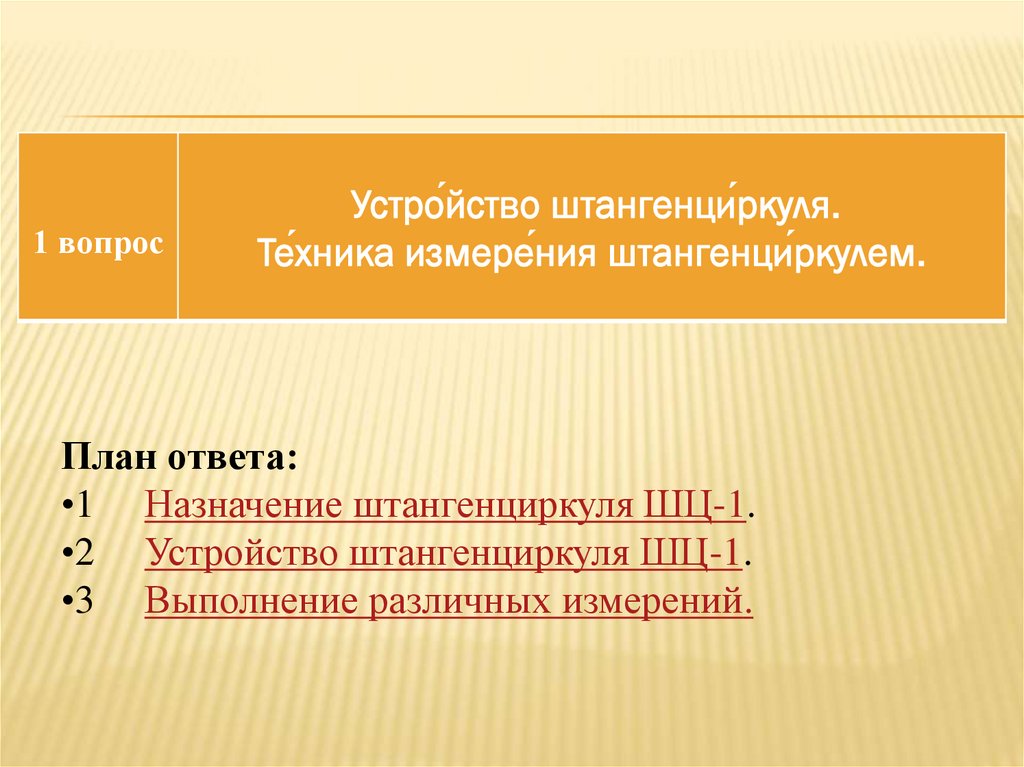

1 вопрос
Устро́йство штангенци́ркуля.
Те́хника измере́ния штангенци́ркулем.
План ответа:
•1 Назначение штангенциркуля ШЦ-1.
•2 Устройство штангенциркуля ШЦ-1.
•3 Выполнение различных измерений.

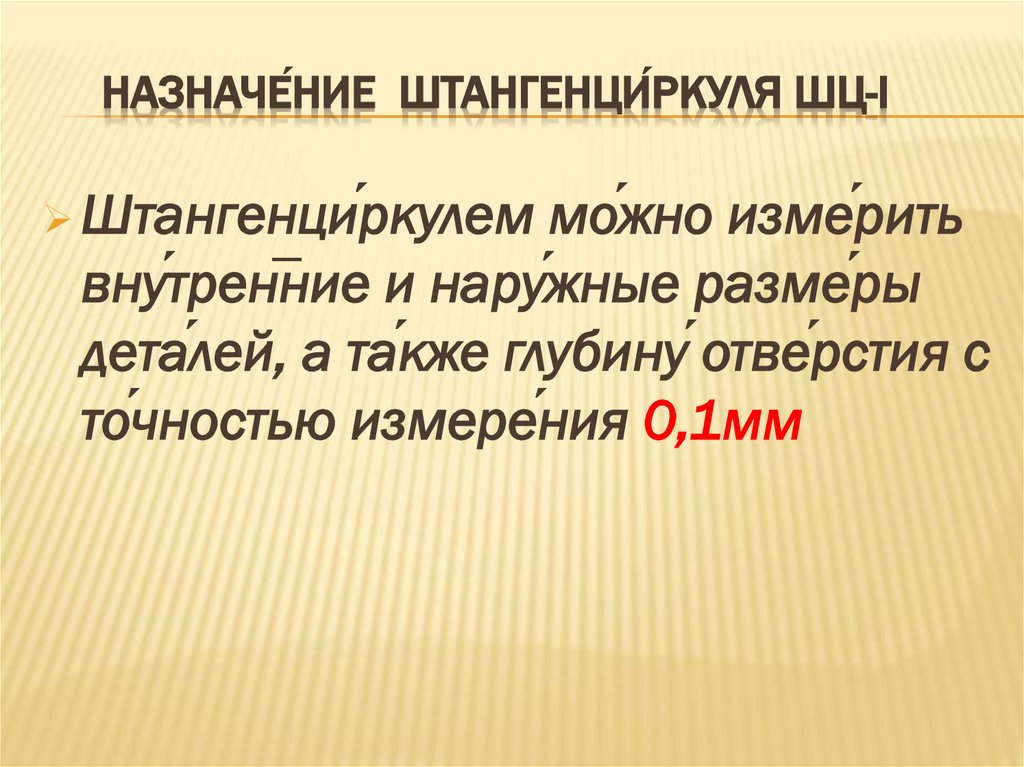

2. Назначе́ние штангенци́ркуля шц-i

НАЗНАЧЕ́НИЕ ШТАНГЕНЦИ́РКУЛЯ ШЦ-I
Штангенци́ркулем мо́жно изме́рить
вну́трен̅ние и нару́жные разме́ры
дета́лей, а та́кже глубину́ отве́рстия с
то́чностью измере́ния 0,1мм

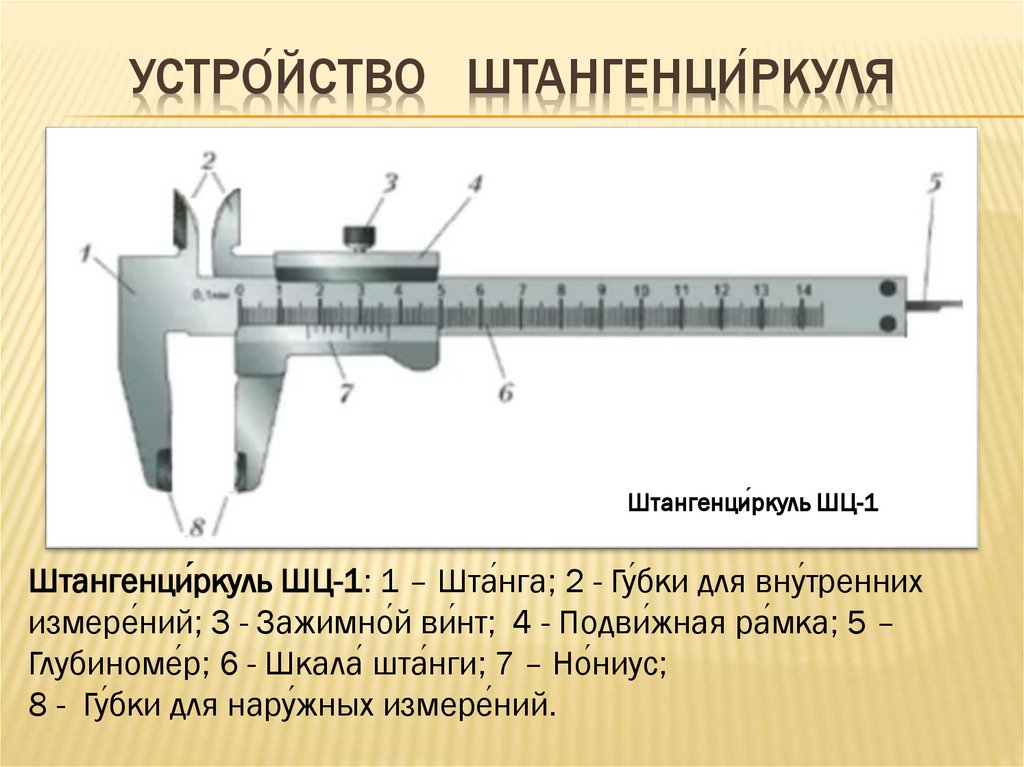

3. Устро́йство штангенци́ркуля

УСТРО́ЙСТВО ШТАНГЕНЦИ́РКУЛЯ
Штангенци́ркуль ШЦ-1
Штангенци́ркуль ШЦ-1: 1 – Шта́нга; 2 - Гу́бки для вну́тренних
измере́ний; 3 - Зажимно́й ви́нт; 4 - Подви́жная ра́мка; 5 –
Глубиноме́р; 6 - Шкала́ шта́нги; 7 – Но́ниус;
8 - Гу́бки для нару́жных измере́ний.

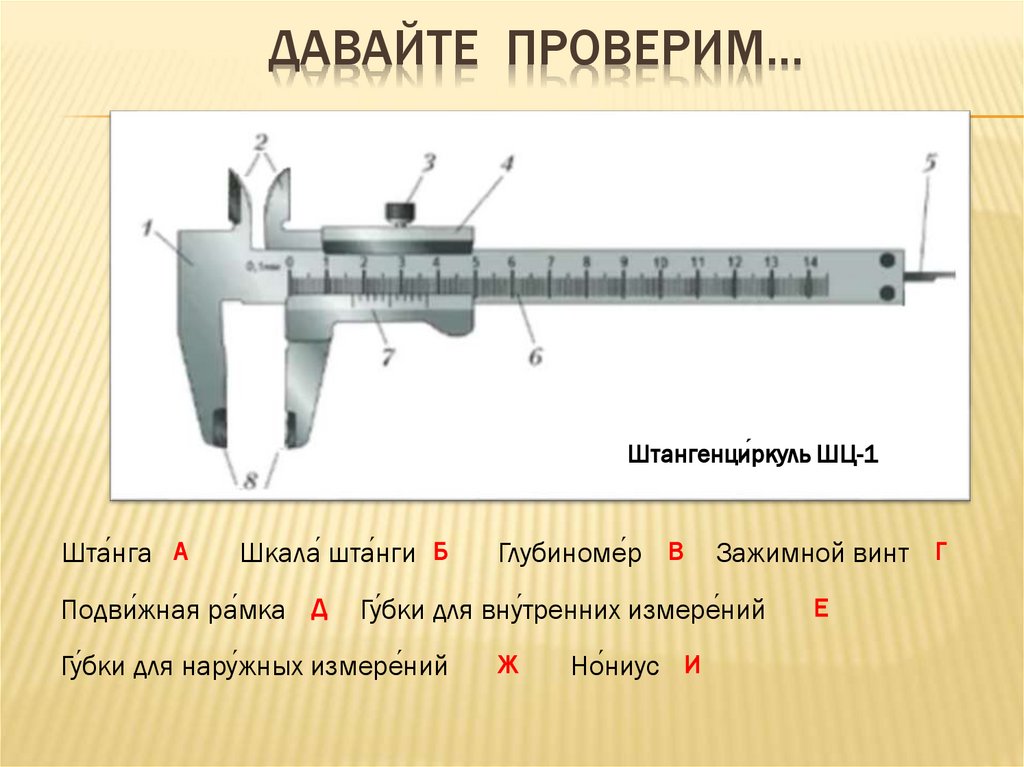

4. Давайте проверим…

ДАВАЙТЕ ПРОВЕРИМ…
Штангенци́ркуль ШЦ-1
Шта́нга А
Шкала́ шта́нги Б
Подви́жная ра́мка Д
Глубиноме́р В
Зажимной винт Г
Гу́бки для вну́тренних измере́ний
Гу́бки для нару́жных измере́ний
Ж
Но́ниус И
Е

5. Выполнение измерений

ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ
А ) Измерение наружных размеров
Б ) Измерение внутренних размеров
В ) Измерение глубины

6. Выполне́ние измере́ний

ВЫПОЛНЕ́НИЕ ИЗМЕРЕ́НИЙ
Тренажёр.
Выполнить измерение

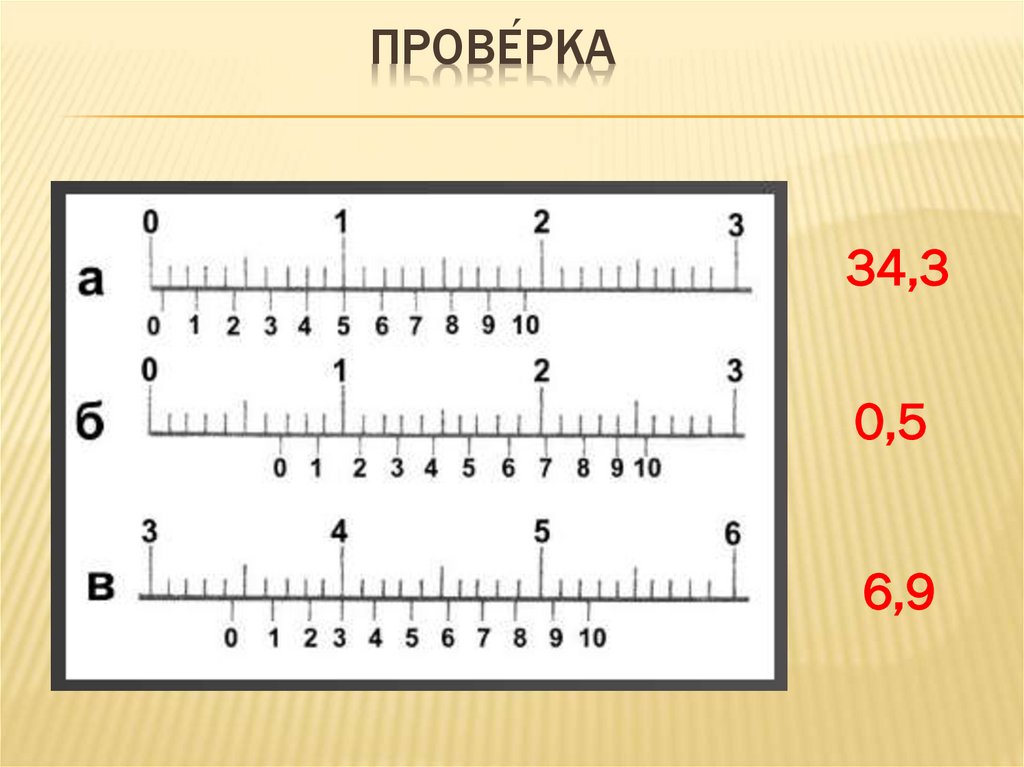

7. прове́рка

ПРОВЕ́РКА
34,3
0,5
6,9

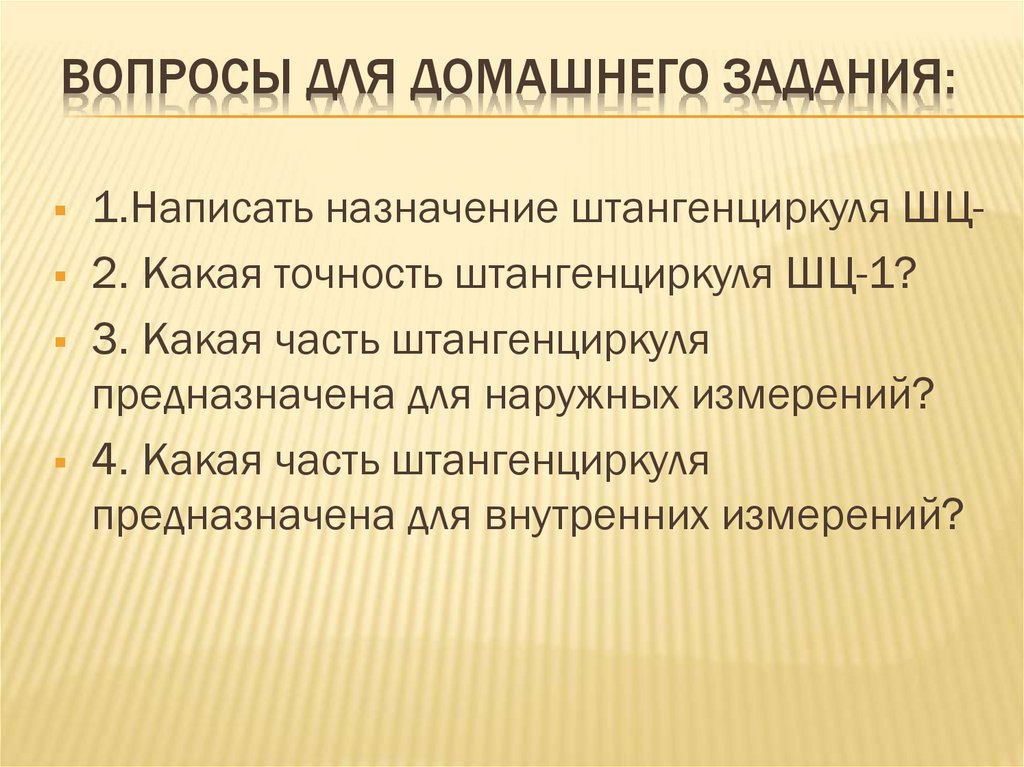

8. Вопросы для домашнего задания:

ВОПРОСЫ ДЛЯ ДОМАШНЕГО ЗАДАНИЯ:
1.Написать назначение штангенциркуля ШЦ 2. Какая точность штангенциркуля ШЦ-1?
3. Какая часть штангенциркуля
предназначена для наружных измерений?
4. Какая часть штангенциркуля
предназначена для внутренних измерений?

9.

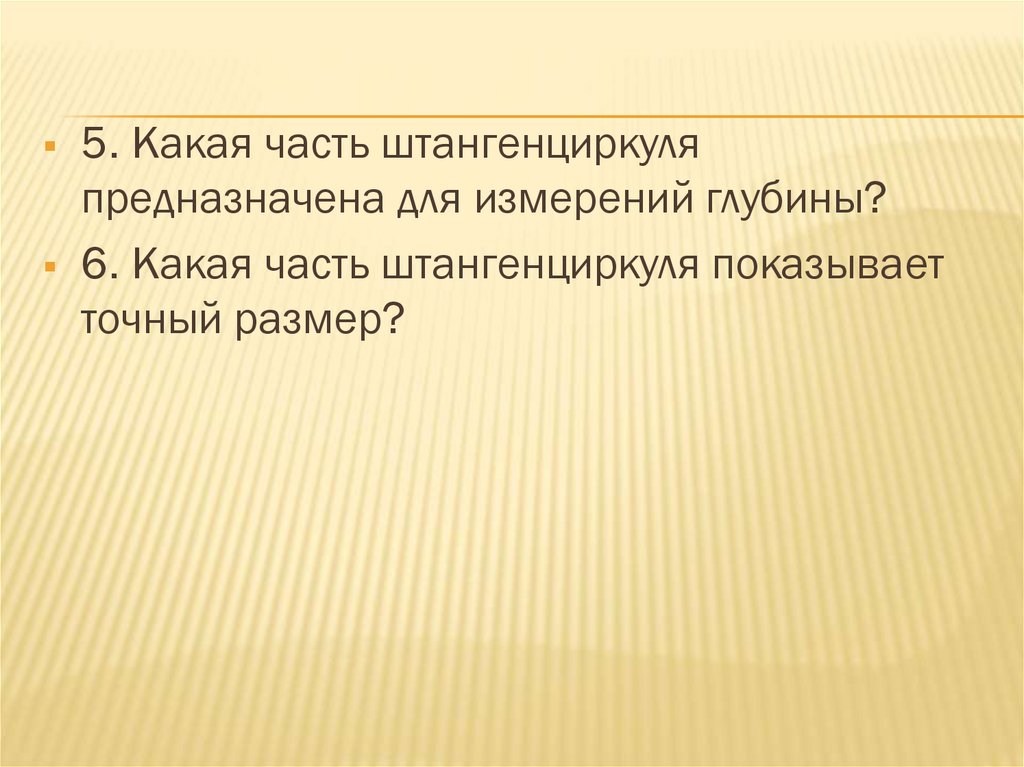

5. Какая часть штангенциркуля
предназначена для измерений глубины?
6. Какая часть штангенциркуля показывает
точный размер?
