Сам.работа сварное соед.ФПГС У

1.

Кафедра «Архитектурно-строительная графика и
изобразительное искусство»
Самостоятельная работа
по дисциплине «Начертательная геометрия и
строительная графика» для студентов 1 курса ФПГС (У)
Соединение сварное
ГОСТ 2.312-72
«Учение без размышления бесполезно, но и
размышление без учения опасно »
(Конфуций)
Справчикова
Надежда
Александровна
.
Справчикова Н.А.

2.

Сварное соединение

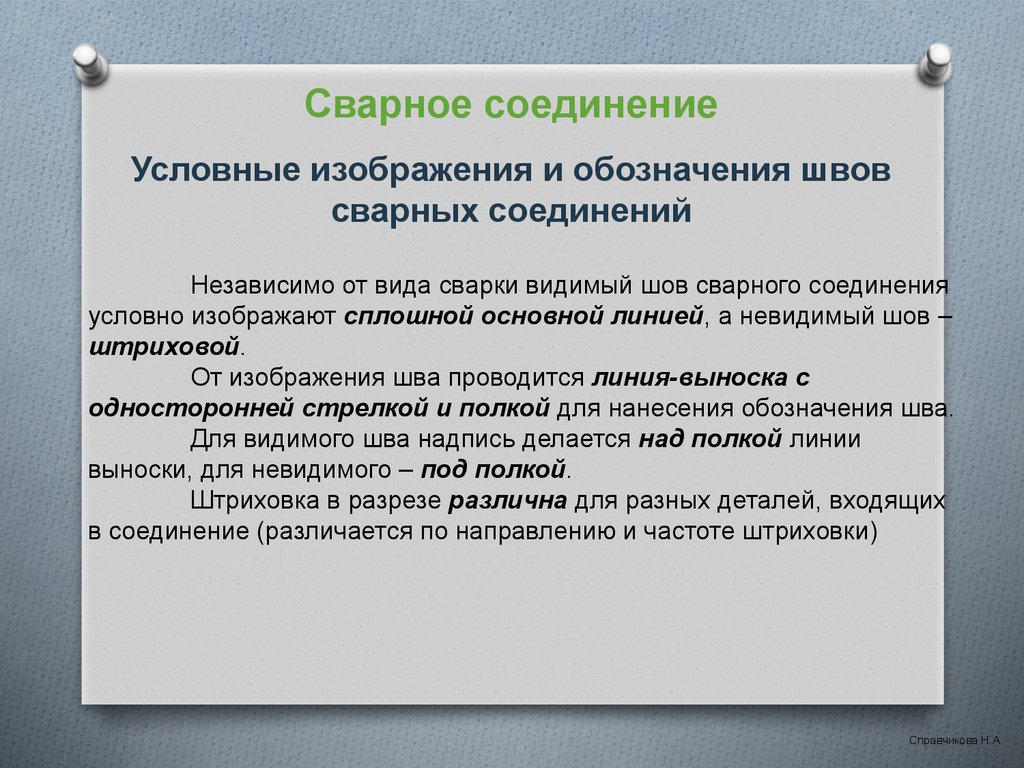

Условные изображения и обозначения швов
сварных соединений
Независимо от вида сварки видимый шов сварного соединения
условно изображают сплошной основной линией, а невидимый шов –
штриховой.
От изображения шва проводится линия-выноска с
односторонней стрелкой и полкой для нанесения обозначения шва.
Для видимого шва надпись делается над полкой линии
выноски, для невидимого – под полкой.
Штриховка в разрезе различна для разных деталей, входящих
в соединение (различается по направлению и частоте штриховки)
Справчикова Н.А.

3.

Сварное соединение

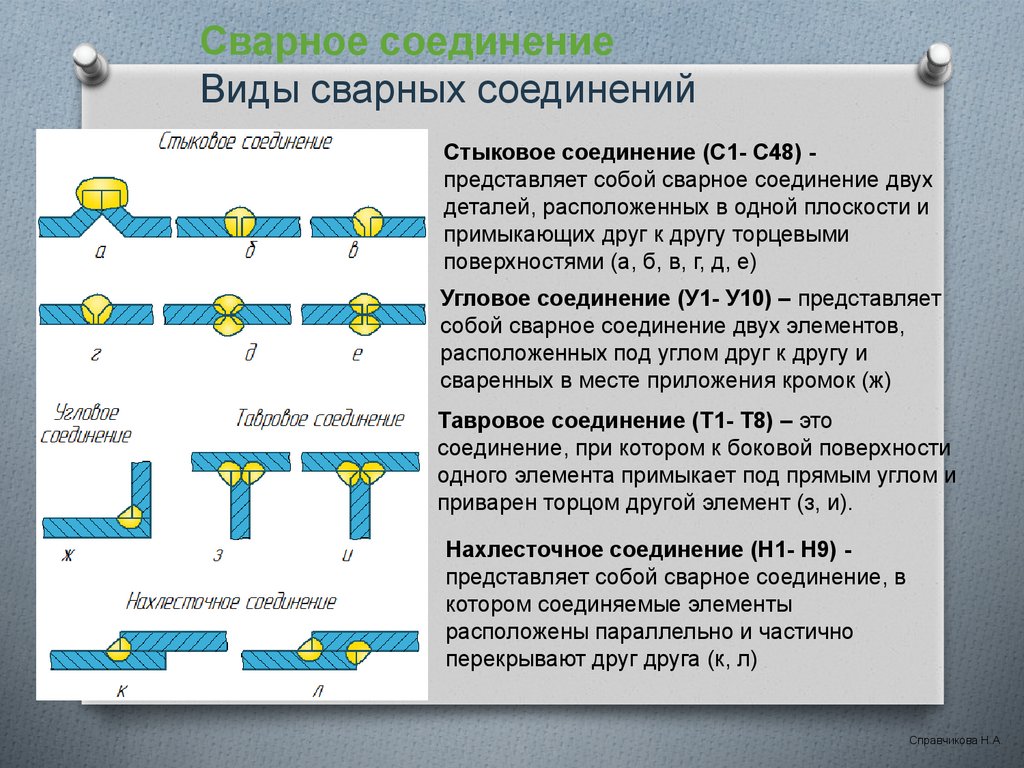

Виды сварных соединений
Стыковое соединение (С1- С48) представляет собой сварное соединение двух
деталей, расположенных в одной плоскости и
примыкающих друг к другу торцевыми
поверхностями (а, б, в, г, д, е)
Угловое соединение (У1- У10) – представляет
собой сварное соединение двух элементов,
расположенных под углом друг к другу и
сваренных в месте приложения кромок (ж)
Тавровое соединение (Т1- Т8) – это
соединение, при котором к боковой поверхности
одного элемента примыкает под прямым углом и
приварен торцом другой элемент (з, и).
Нахлесточное соединение (Н1- Н9) представляет собой сварное соединение, в
котором соединяемые элементы
расположены параллельно и частично
перекрывают друг друга (к, л)
Справчикова Н.А.

4.

Сварное соединение

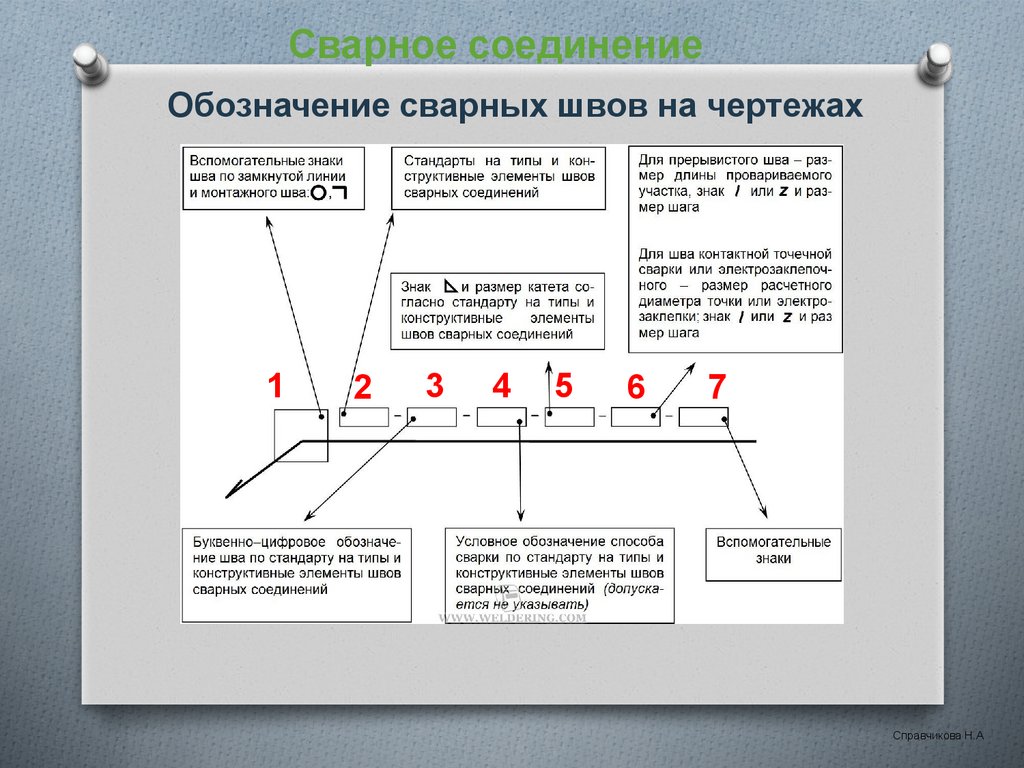

Обозначение сварных швов на чертежах
1
2
3
4
5
6
7
Справчикова Н.А

5.

Сварное соединение

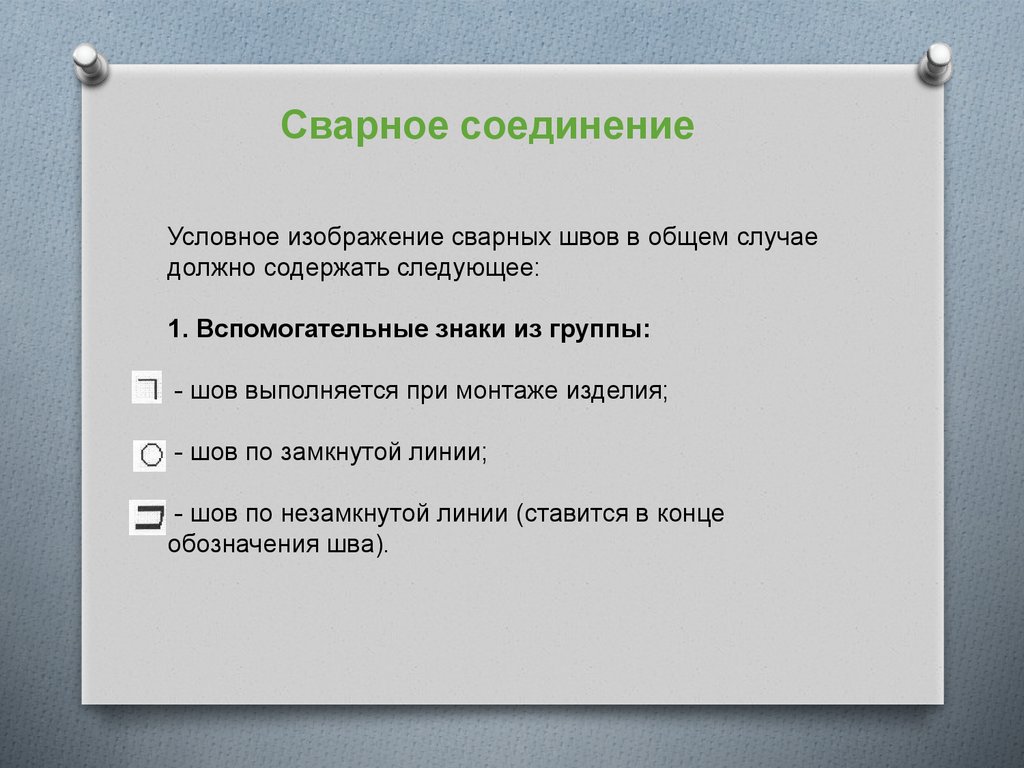

Условное изображение сварных швов в общем случае
должно содержать следующее:
1. Вспомогательные знаки из группы:
- шов выполняется при монтаже изделия;
- шов по замкнутой линии;
- шов по незамкнутой линии (ставится в конце
обозначения шва).

6.

Сварное соединение

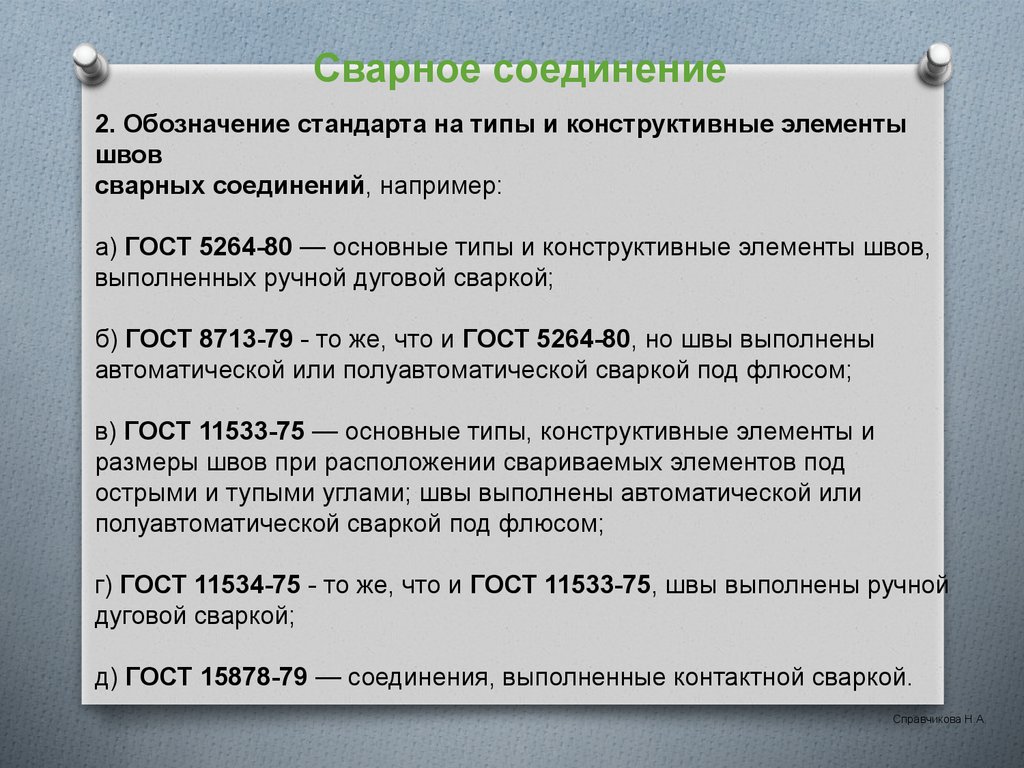

2. Обозначение стандарта на типы и конструктивные элементы
швов
сварных соединений, например:
а) ГОСТ 5264-80 — основные типы и конструктивные элементы швов,
выполненных ручной дуговой сваркой;
б) ГОСТ 8713-79 - то же, что и ГОСТ 5264-80, но швы выполнены
автоматической или полуавтоматической сваркой под флюсом;
в) ГОСТ 11533-75 — основные типы, конструктивные элементы и
размеры швов при расположении свариваемых элементов под
острыми и тупыми углами; швы выполнены автоматической или
полуавтоматической сваркой под флюсом;
г) ГОСТ 11534-75 - то же, что и ГОСТ 11533-75, швы выполнены ручной
дуговой сваркой;
д) ГОСТ 15878-79 — соединения, выполненные контактной сваркой.
Справчикова Н.А.

7.

Сварное соединение

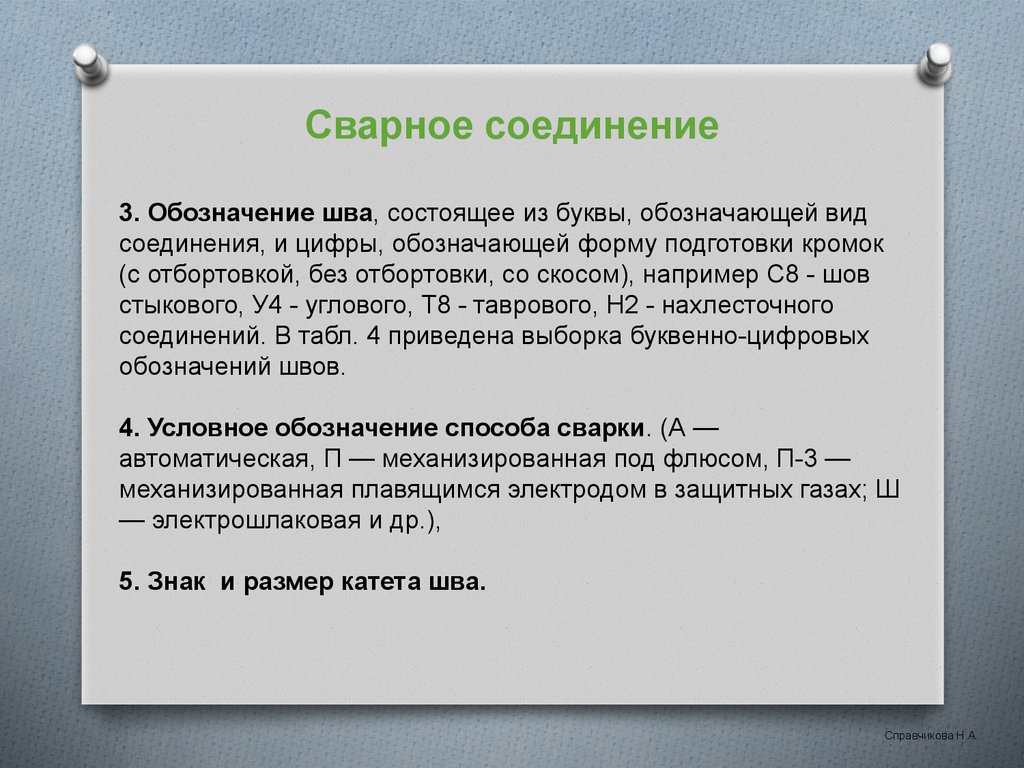

3. Обозначение шва, состоящее из буквы, обозначающей вид
соединения, и цифры, обозначающей форму подготовки кромок
(с отбортовкой, без отбортовки, со скосом), например С8 - шов
стыкового, У4 - углового, Т8 - таврового, Н2 - нахлесточного
соединений. В табл. 4 приведена выборка буквенно-цифровых
обозначений швов.
4. Условное обозначение способа сварки. (А —
автоматическая, П — механизированная под флюсом, П-3 —
механизированная плавящимся электродом в защитных газах; Ш
— электрошлаковая и др.),
5. Знак и размер катета шва.
Справчикова Н.А.

8.

Сварное соединение

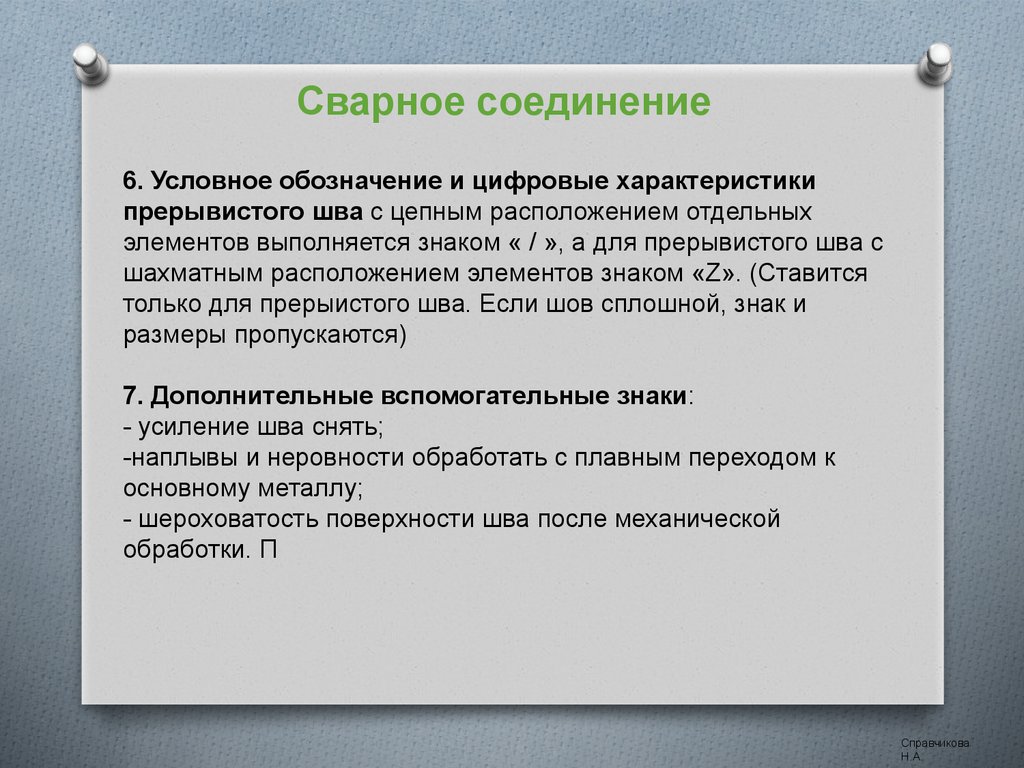

6. Условное обозначение и цифровые характеристики
прерывистого шва с цепным расположением отдельных
элементов выполняется знаком « / », а для прерывистого шва с
шахматным расположением элементов знаком «Z». (Ставится
только для прерыистого шва. Если шов сплошной, знак и
размеры пропускаются)
7. Дополнительные вспомогательные знаки:
- усиление шва снять;
-наплывы и неровности обработать с плавным переходом к
основному металлу;
- шероховатость поверхности шва после механической
обработки. П
Справчикова
Н.А.

9.

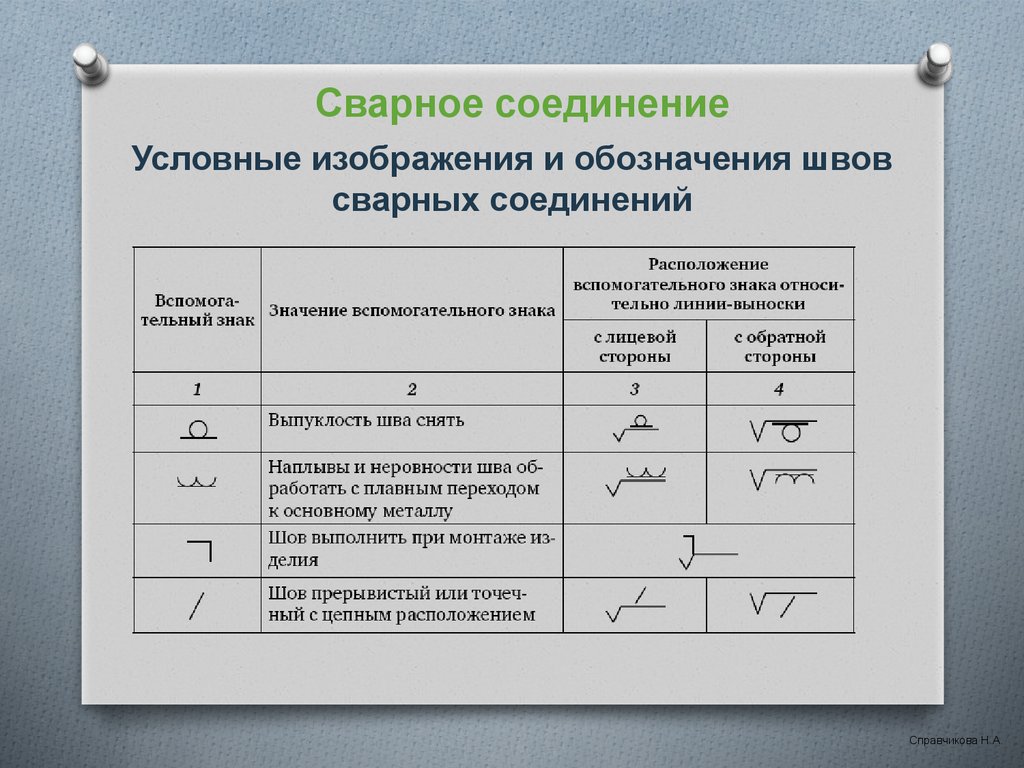

Сварное соединение

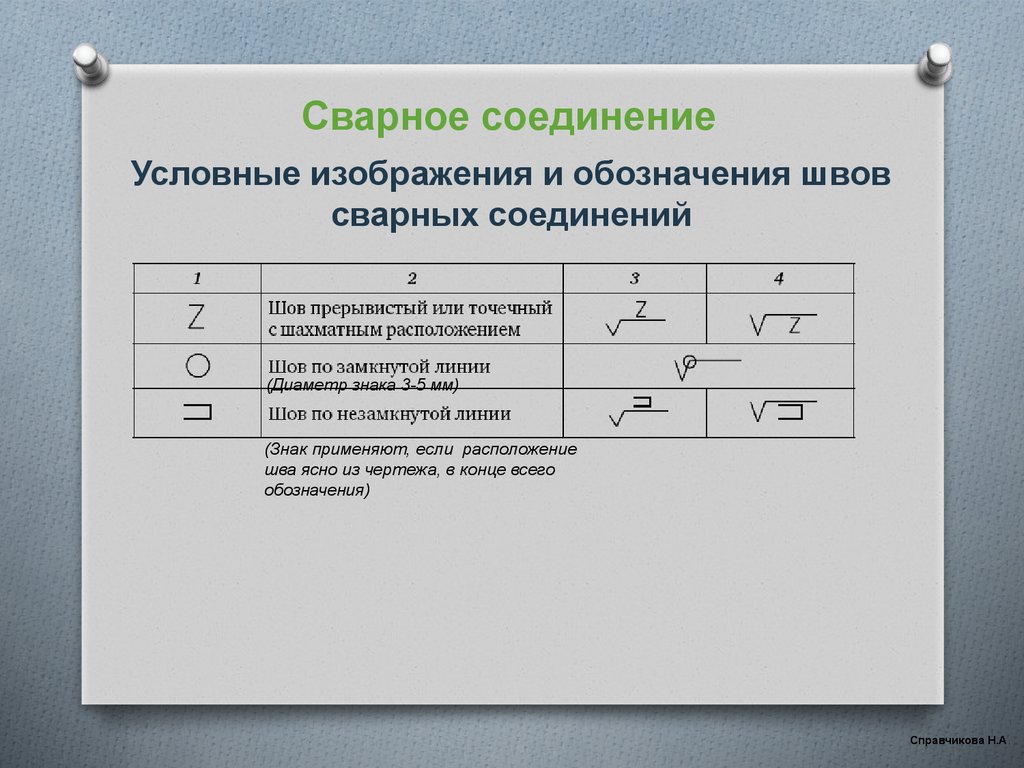

Условные изображения и обозначения швов
сварных соединений
Справчикова Н.А.

10.

Сварное соединение
Условные изображения и обозначения швов
сварных соединений
(Диаметр знака 3-5 мм)
(Знак применяют, если расположение
шва ясно из чертежа, в конце всего
обозначения)
Справчикова Н.А.

11.

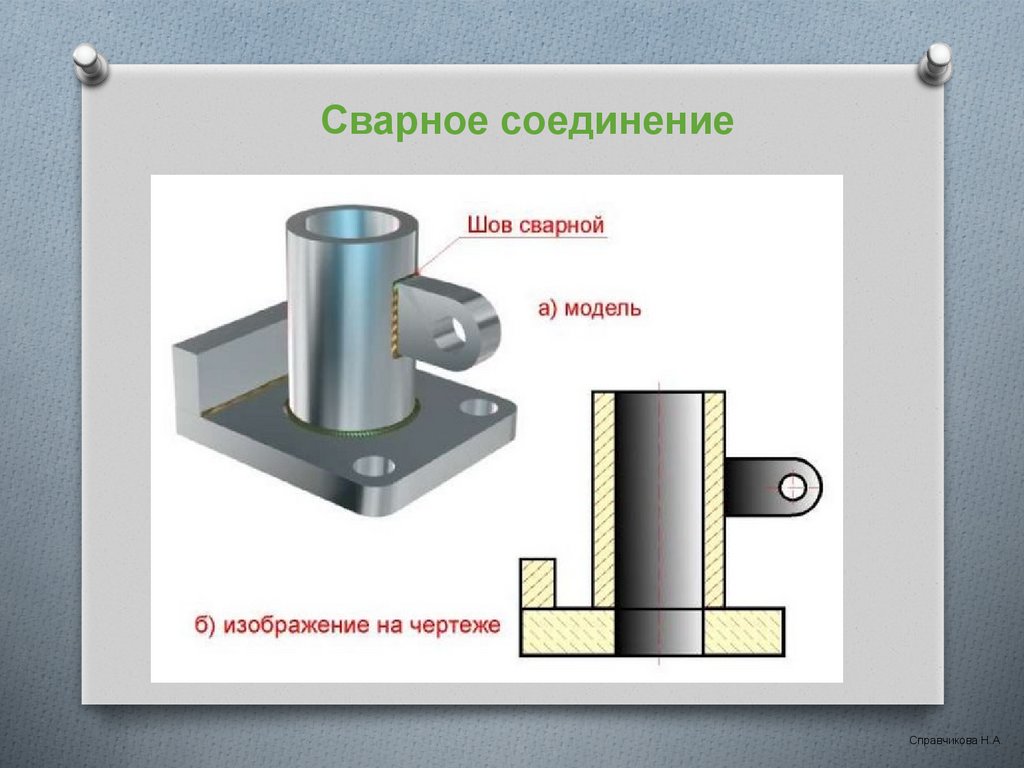

Сварное соединение
Справчикова Н.А.

12.

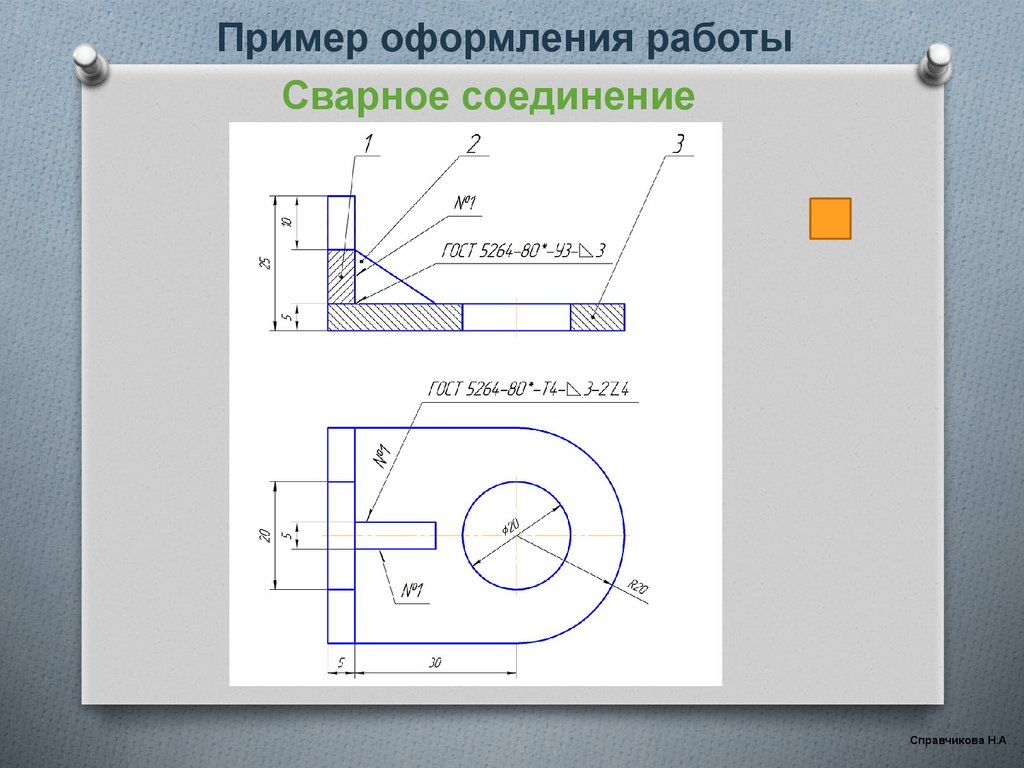

Пример оформления работы
Сварное соединение
Справчикова Н.А.

13.

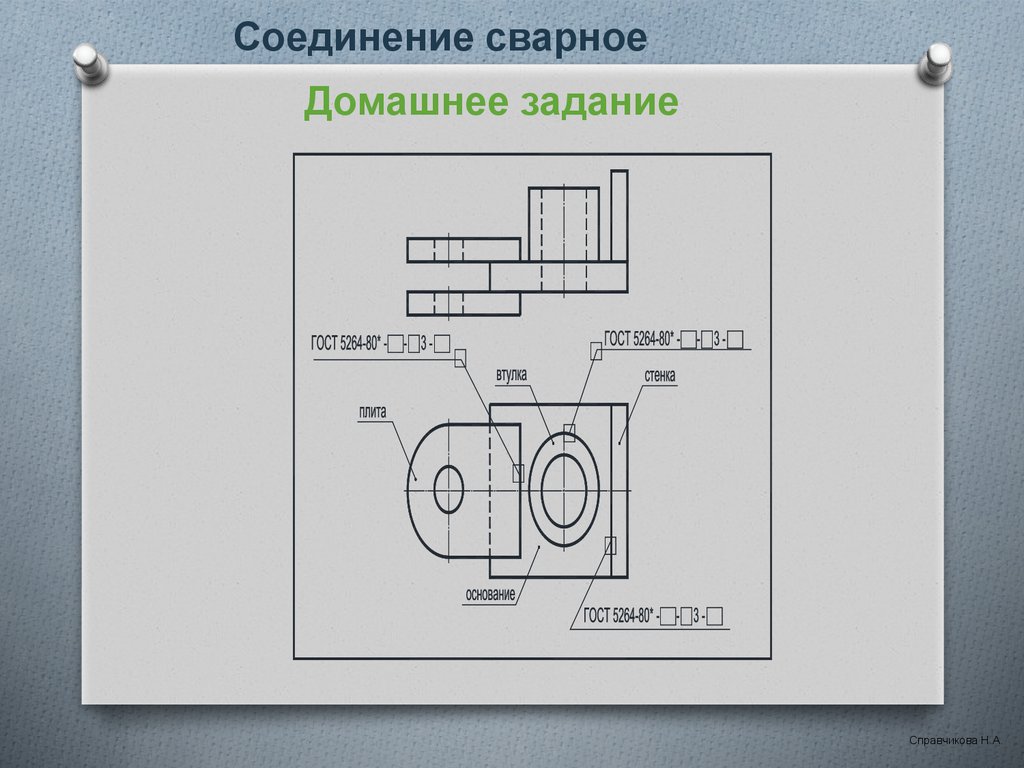

Соединение сварное
Домашнее задание
Справчикова Н.А.

14.

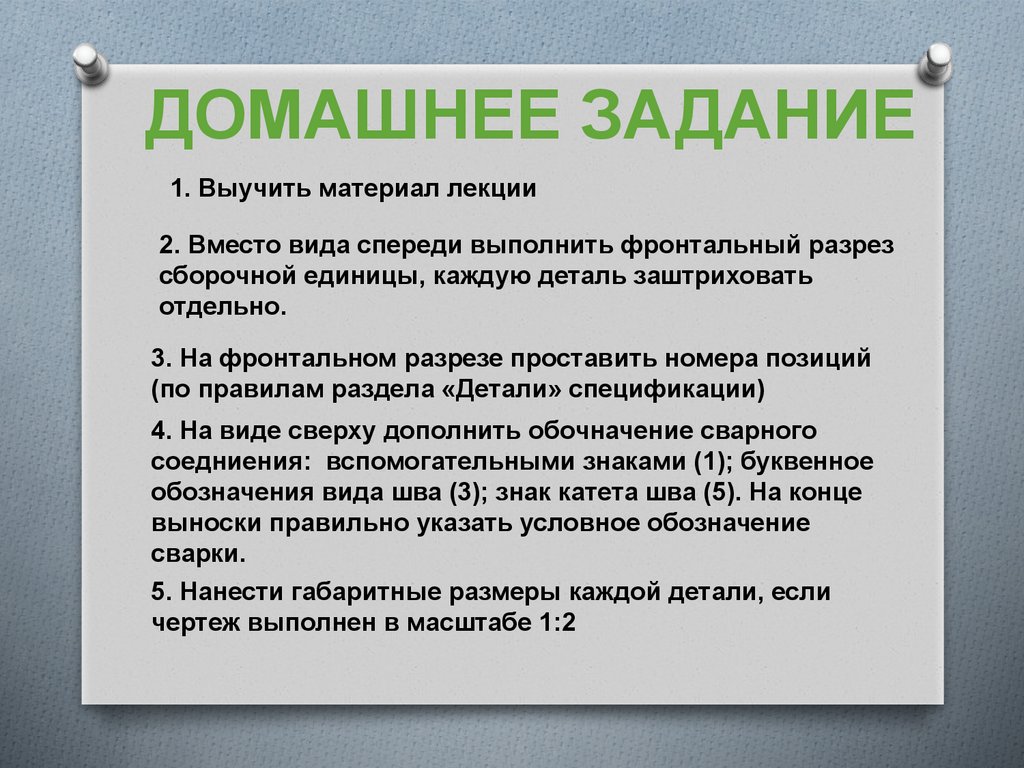

ДОМАШНЕЕ ЗАДАНИЕ
1. Выучить материал лекции
2. Вместо вида спереди выполнить фронтальный разрез
сборочной единицы, каждую деталь заштриховать
отдельно.
3. На фронтальном разрезе проставить номера позиций
(по правилам раздела «Детали» спецификации)
4. На виде сверху дополнить обочначение сварного
соедниения: вспомогательными знаками (1); буквенное
обозначения вида шва (3); знак катета шва (5). На конце
выноски правильно указать условное обозначение
сварки.
5. Нанести габаритные размеры каждой детали, если
чертеж выполнен в масштабе 1:2

15.

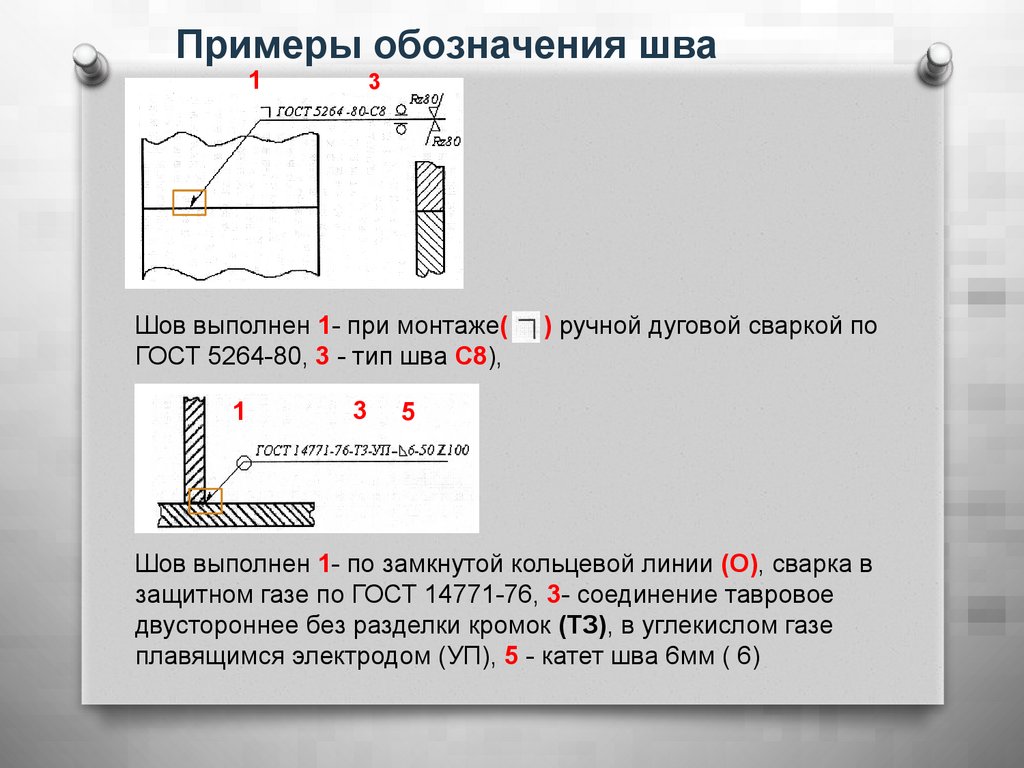

Примеры обозначения шва
1
3
Шов выполнен 1- при монтаже(
ГОСТ 5264-80, 3 - тип шва С8),
1
3
) ручной дуговой сваркой по
5
Шов выполнен 1- по замкнутой кольцевой линии (О), сварка в
защитном газе по ГОСТ 14771-76, 3- соединение тавровое
двустороннее без разделки кромок (ТЗ), в углекислом газе
плавящимся электродом (УП), 5 - катет шва 6мм ( 6)
