Неразъемные соединения. Изображение неразъемных соединений сваркой

1. Неразъемные соединения

Изображение неразъемных
соединений сваркой

2. Виды сварки

• Сварка – это технологический процесс, который
является стандартизованным.
• В зависимости от способа выполнения сварного шва
различают:
• ручную дуговую сварку (ГОСТ 5264-80),
• автоматическая и полуавтоматическая сварка под
флюсом (ГОСТ 11533 -75),
• дуговая сварка в защищенном газе (ГОСТ 1477176),
• контактная сварка (ГОСТ 15878-79) и др.
• В данном задании считается, что применяется
ручная дуговая сварка.

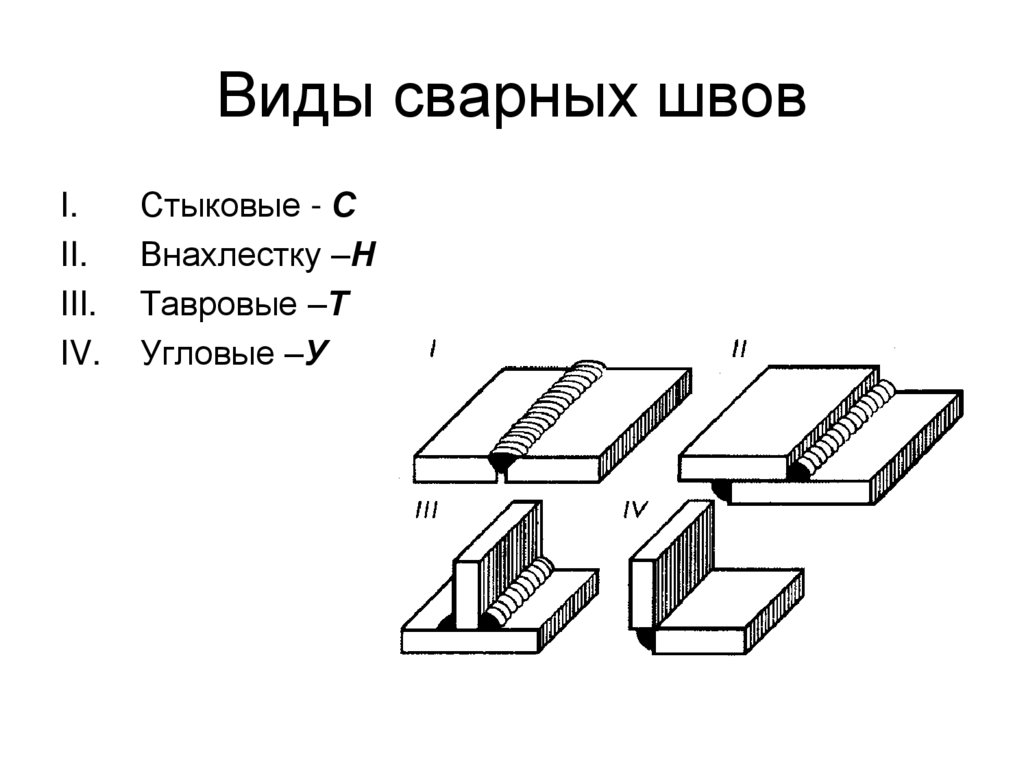

3. Виды сварных швов

I.
II.
III.
IV.
Стыковые - С
Внахлестку –Н
Тавровые –Т
Угловые –У

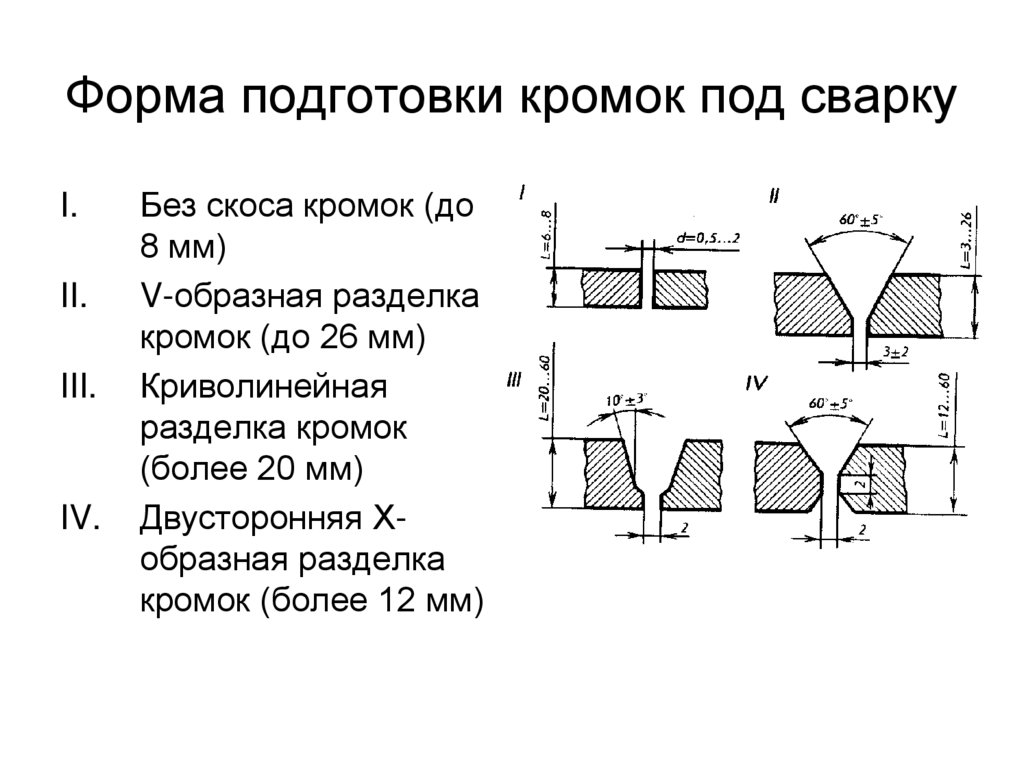

4. Форма подготовки кромок под сварку

I.
II.
III.
IV.
Без скоса кромок (до
8 мм)
V-образная разделка
кромок (до 26 мм)
Криволинейная
разделка кромок
(более 20 мм)
Двусторонняя Хобразная разделка
кромок (более 12 мм)

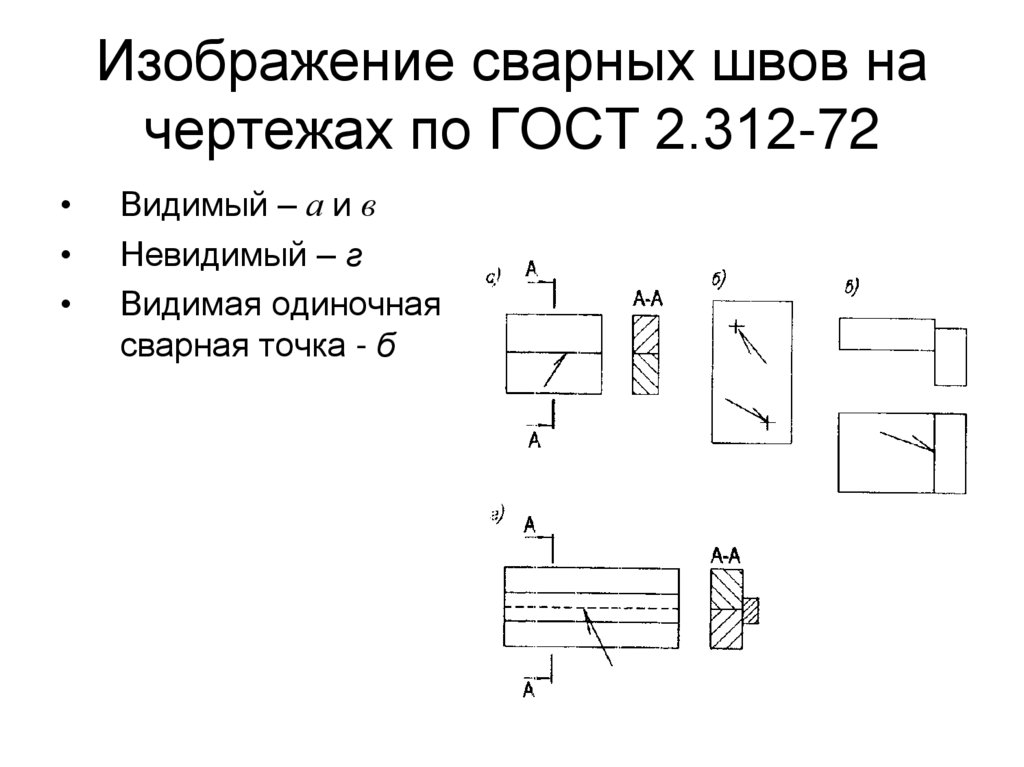

5. Изображение сварных швов на чертежах по ГОСТ 2.312-72

Видимый – а и в
Невидимый – г
Видимая одиночная
сварная точка - б

6. Условное обозначение сварного шва по ГОСТ 2.312-72

1.
2.
3.
4.
5.
6.
7.
Обозначение стандарта на типы швов
Буквенно-цифровое обозначение шва
Условное обозначение способа сварки
Знак и размер катета шва
Обозначение для прерывистого шва
Вспомогательные знаки
Вспомогательные знаки

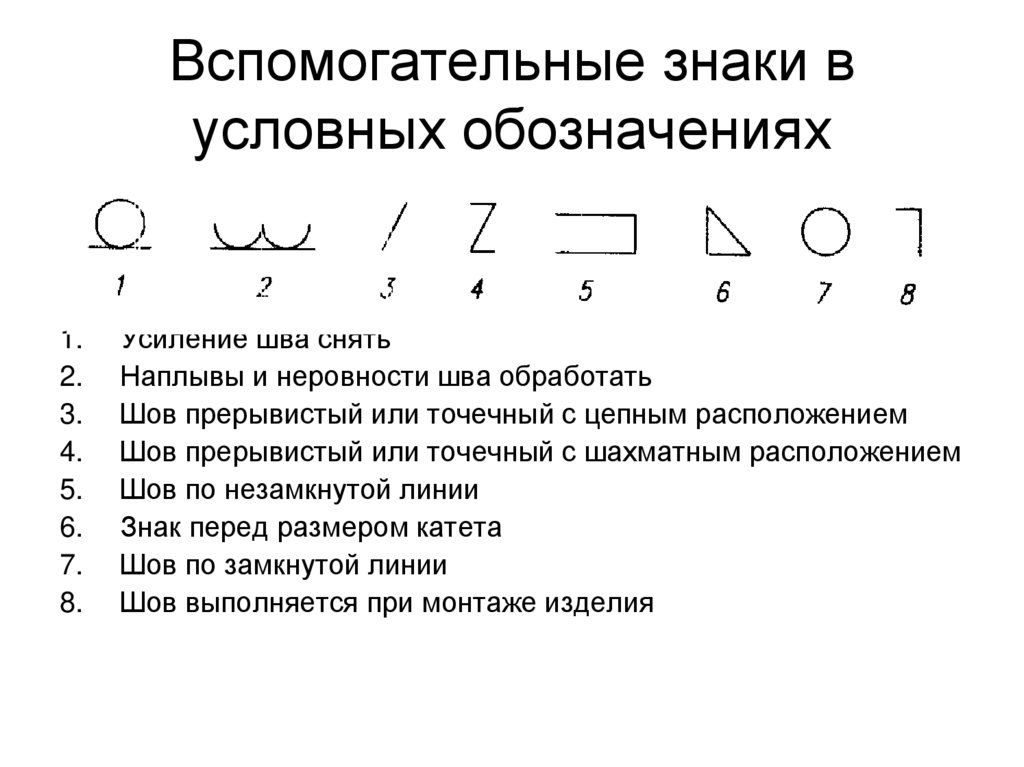

7. Вспомогательные знаки в условных обозначениях

1.
2.
3.
4.
5.
6.
7.
8.
Усиление шва снять
Наплывы и неровности шва обработать
Шов прерывистый или точечный с цепным расположением
Шов прерывистый или точечный с шахматным расположением
Шов по незамкнутой линии
Знак перед размером катета
Шов по замкнутой линии
Шов выполняется при монтаже изделия

8. Примеры сварных швов

а – шов углового соединения, без скоса комок, односторонний,
выполняемый электродуговой сваркой с катетом шва 5 мм;
б – сварное соединение цилиндрической детали с пластиной, шов
односторонний без кромок выполнен по замкнутому контуру,
газовой сваркой, с катетом шва 3 мм.
ГОСТ 5264-80 определяет типы швов сварных соединений
деталей из углеродистых сталей, выполненных ручной
электродуговой сваркой

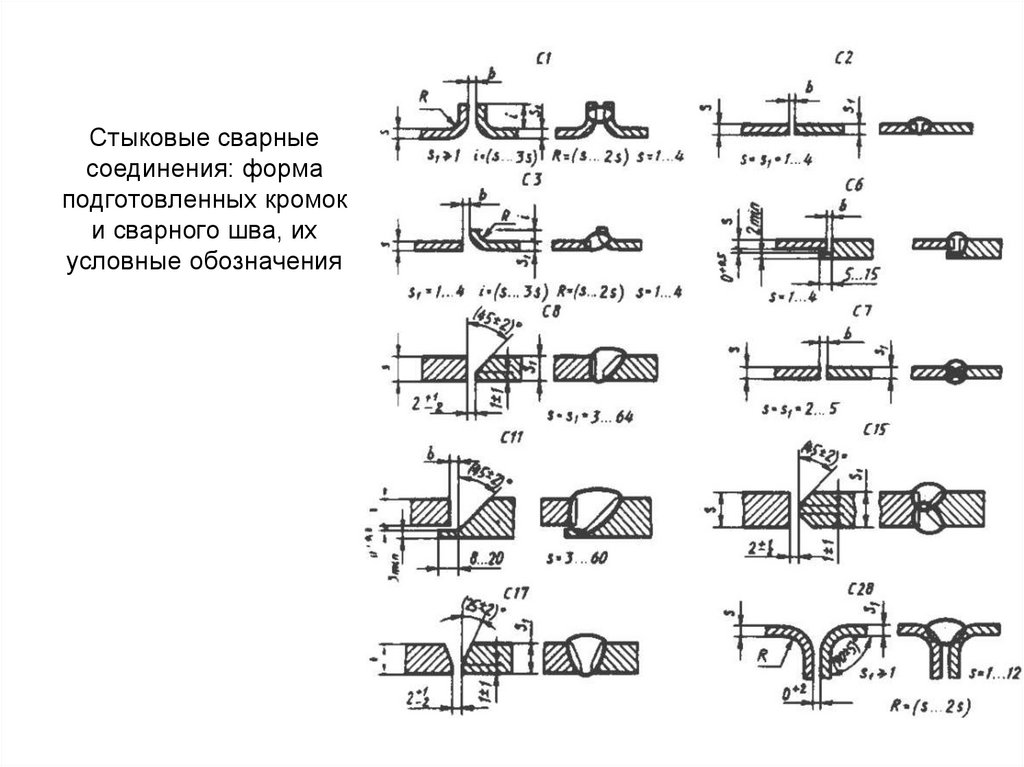

9. Стыковые сварные соединения: форма подготовленных кромок и сварного шва, их условные обозначения

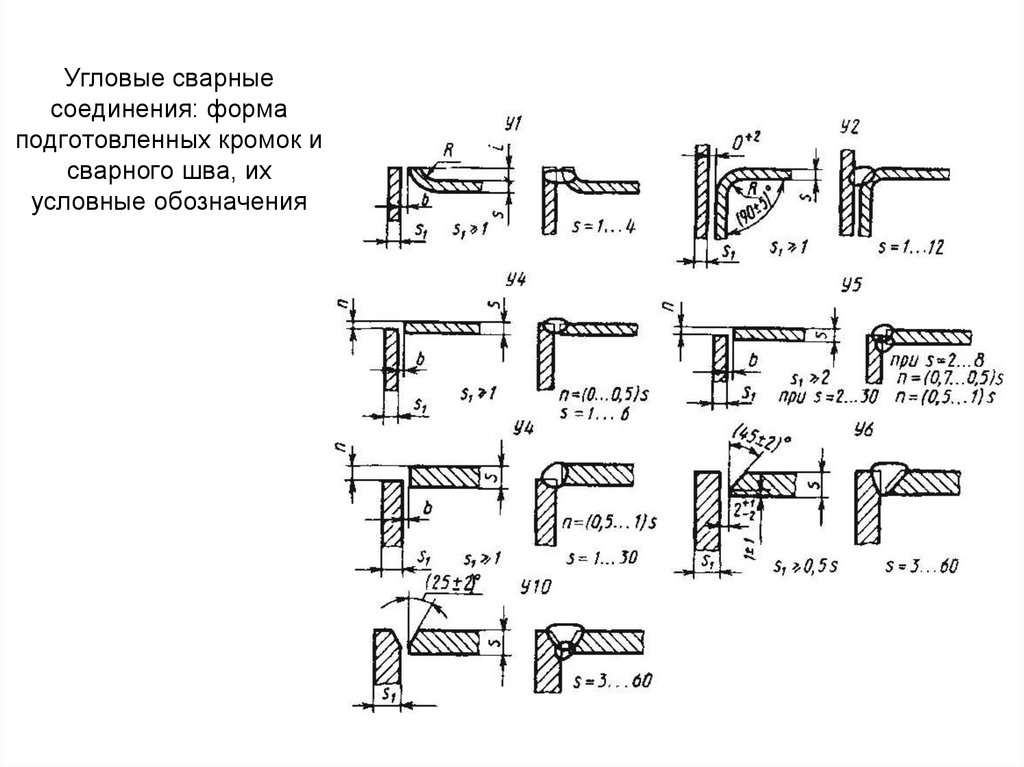

10. Угловые сварные соединения: форма подготовленных кромок и сварного шва, их условные обозначения

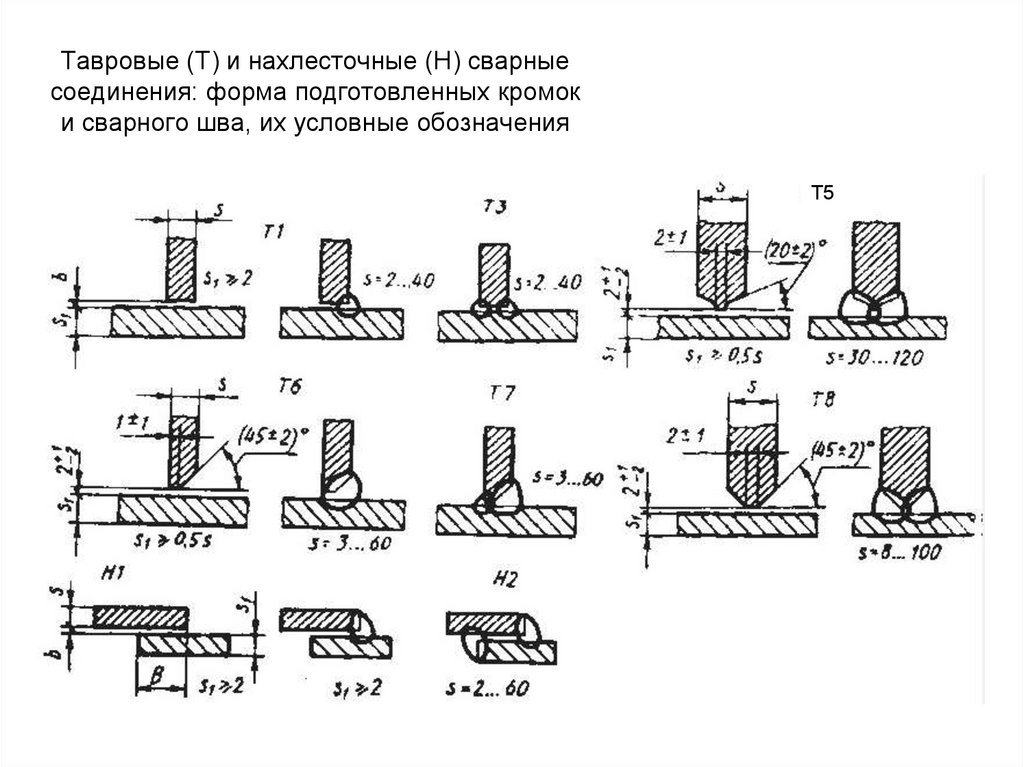

11. Тавровые (Т) и нахлесточные (Н) сварные соединения: форма подготовленных кромок и сварного шва, их условные обозначения

Т5

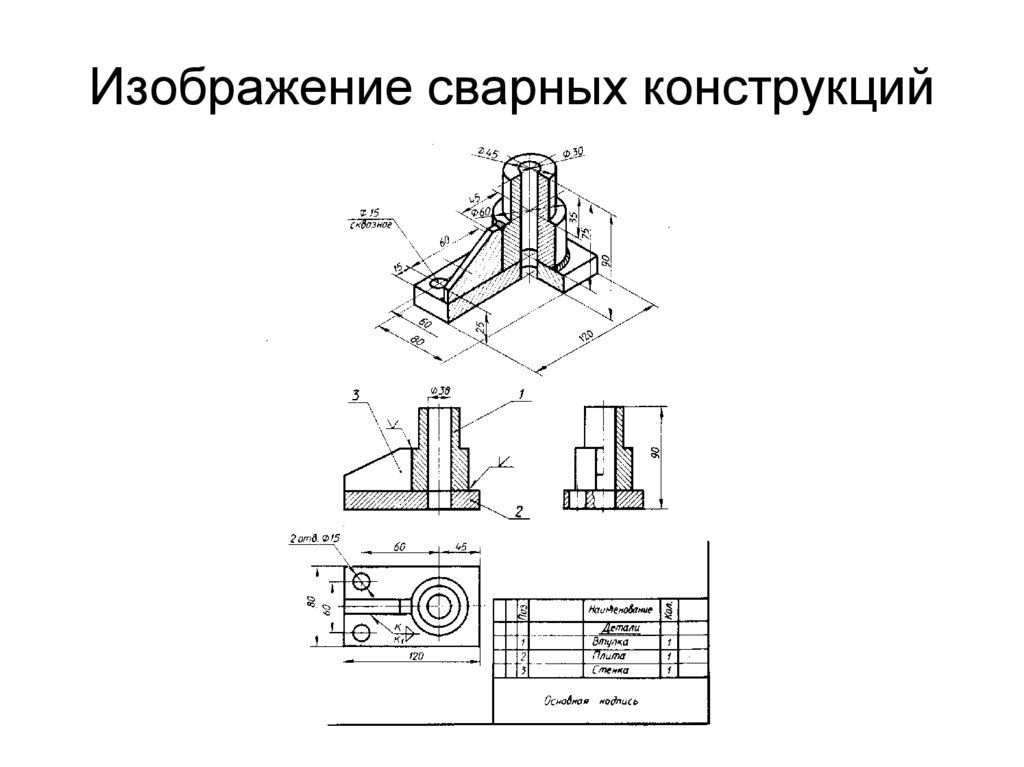

12. Изображение сварных конструкций

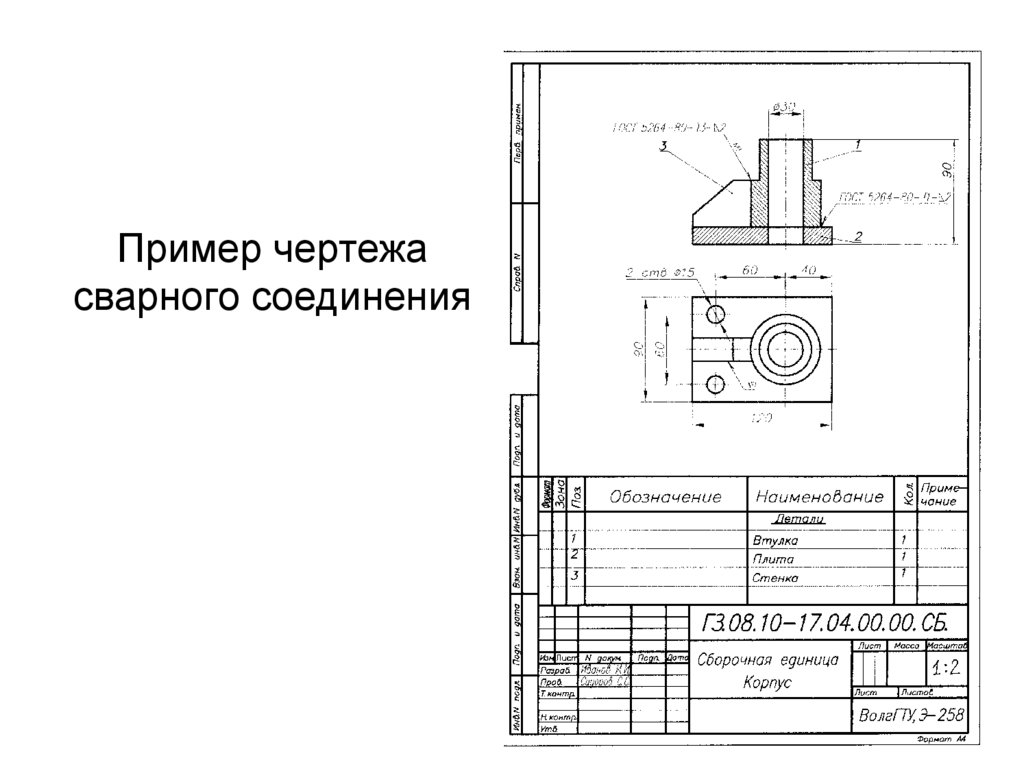

13. Пример чертежа сварного соединения

Пример чертежа
сварного соединения

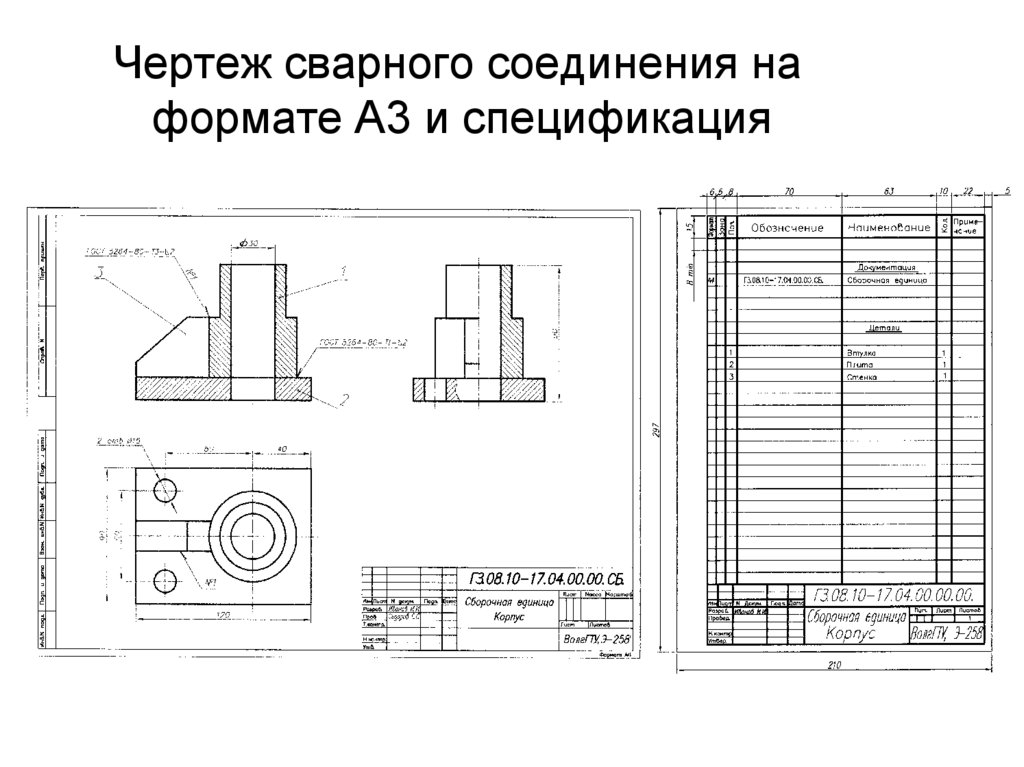

14.

Чертеж сварного соединения на
формате А3 и спецификация

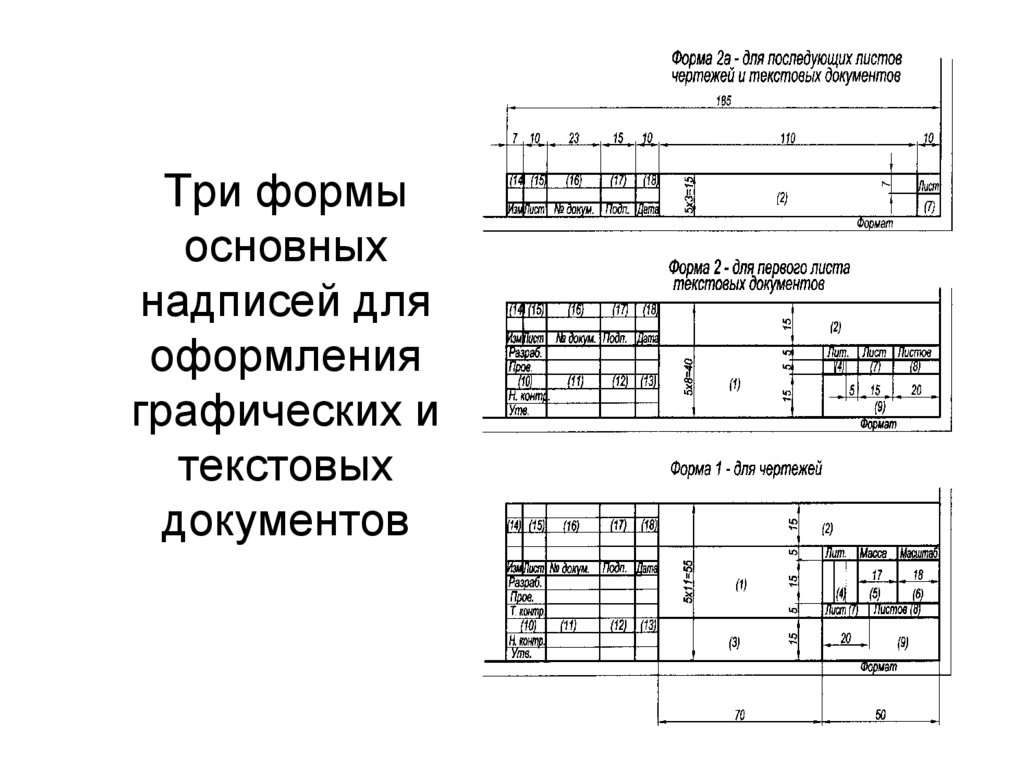

15. Три формы основных надписей для оформления графических и текстовых документов
