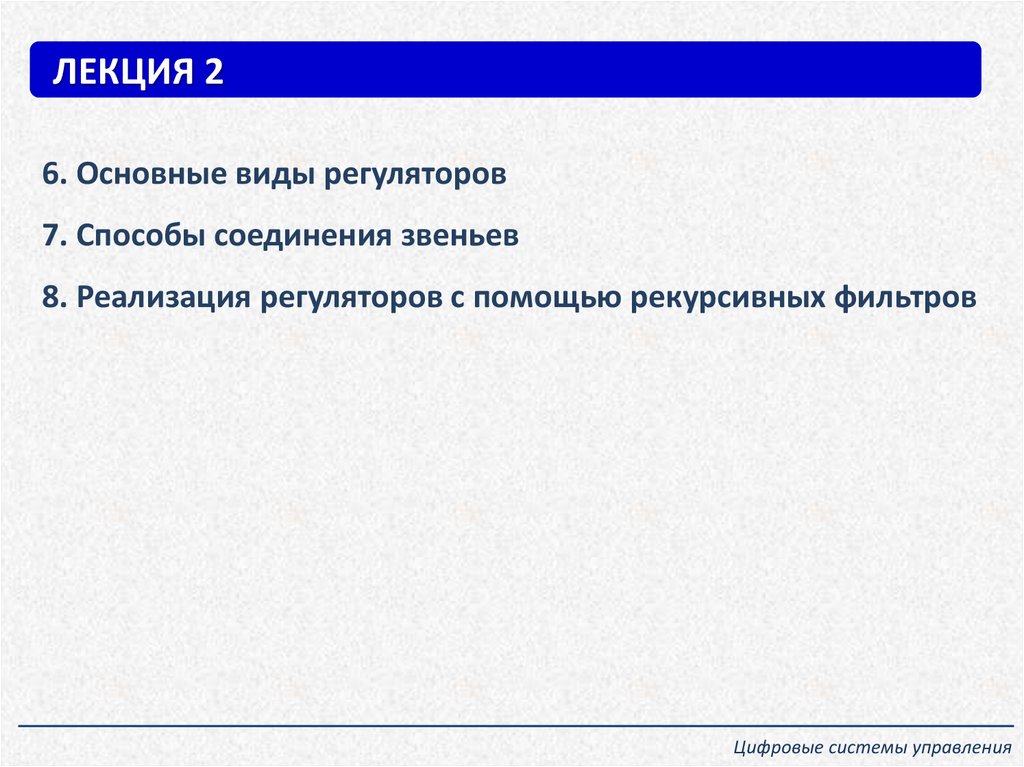

ЛЕКЦИЯ 2

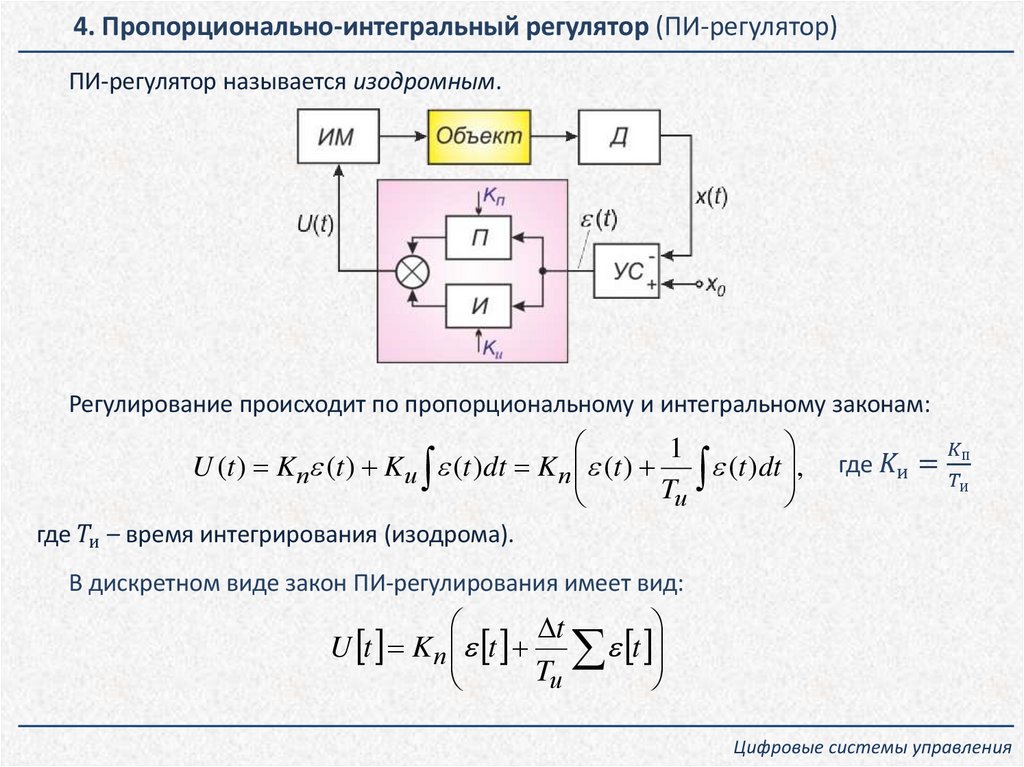

6. Основные виды регуляторов

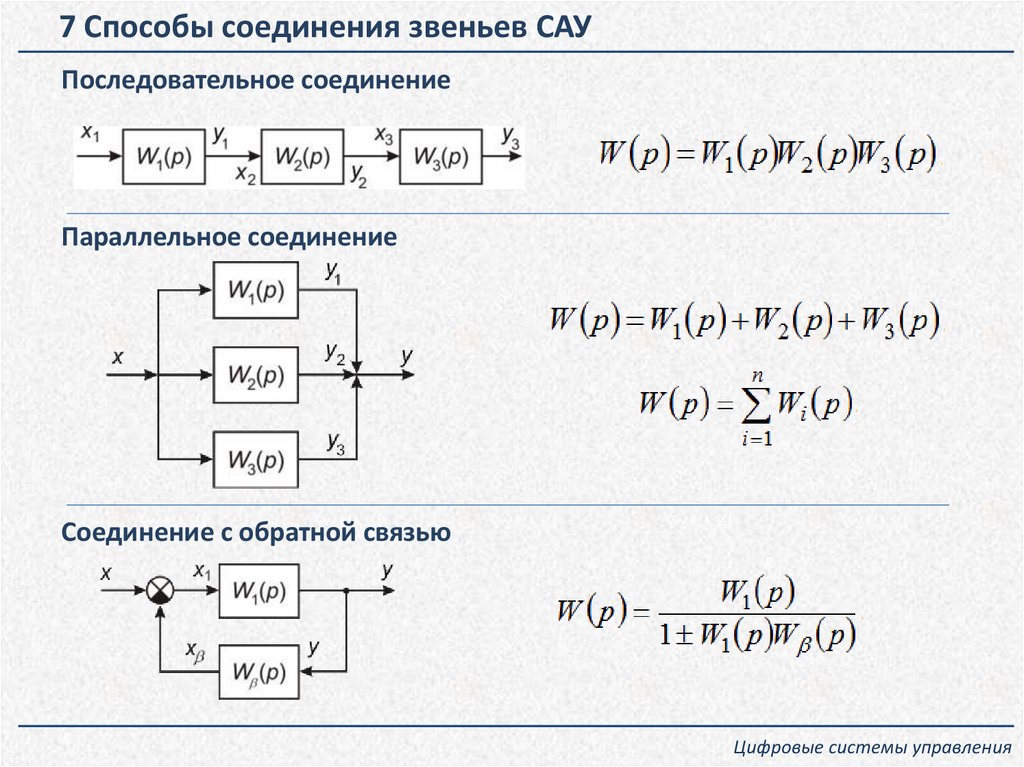

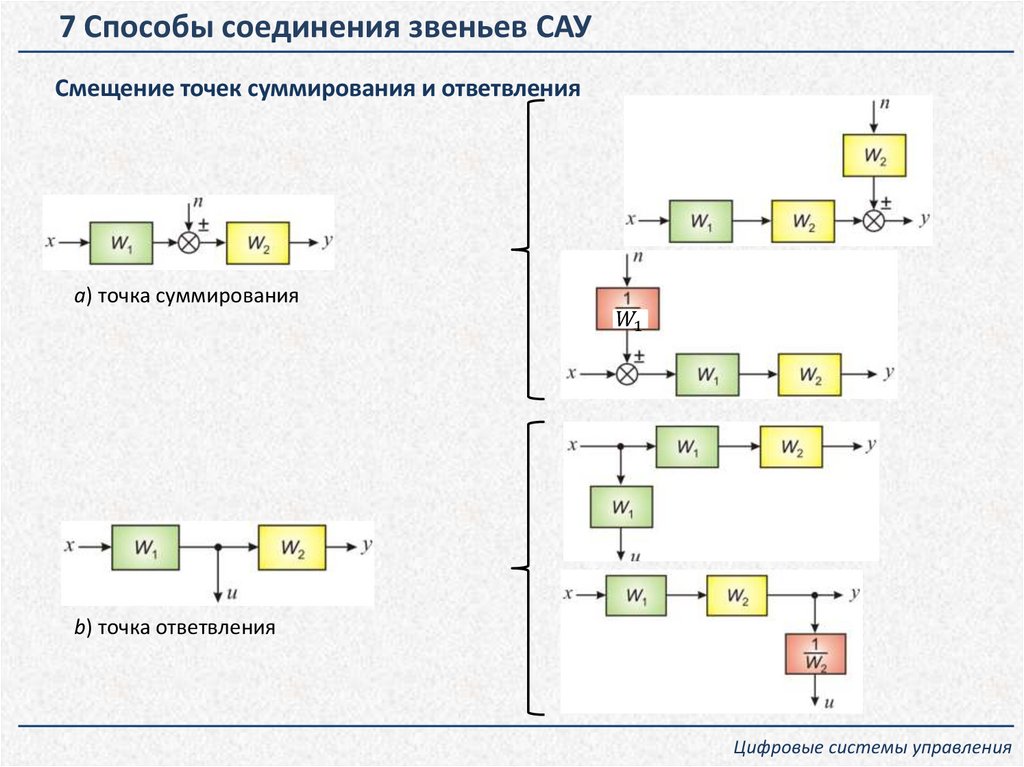

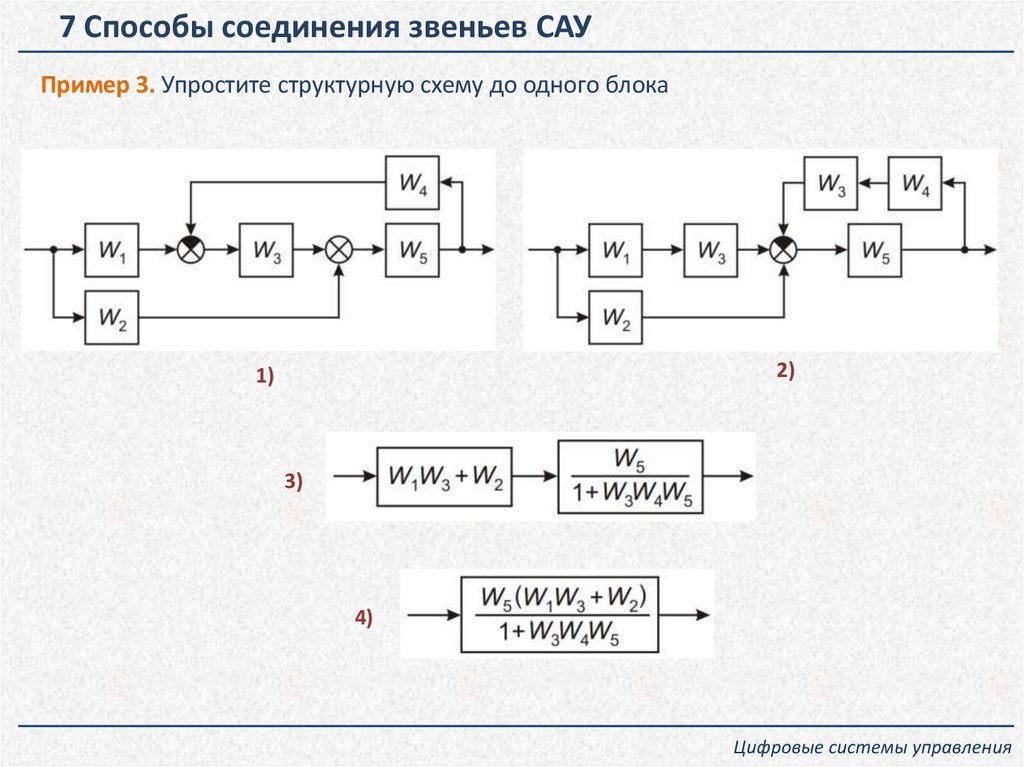

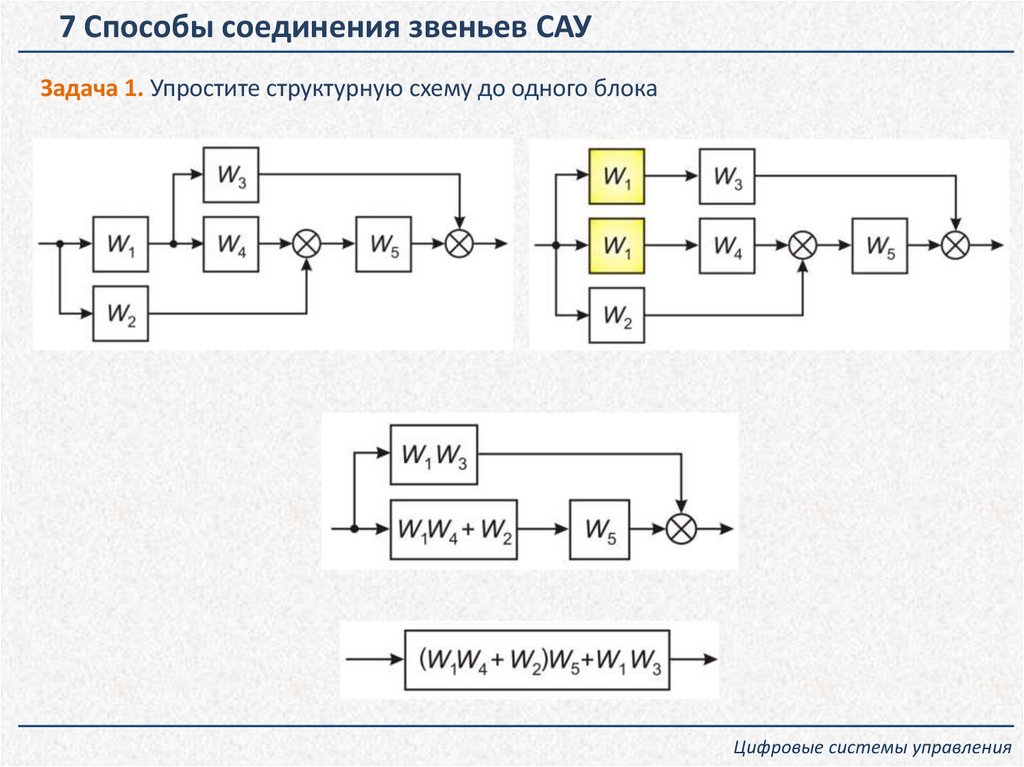

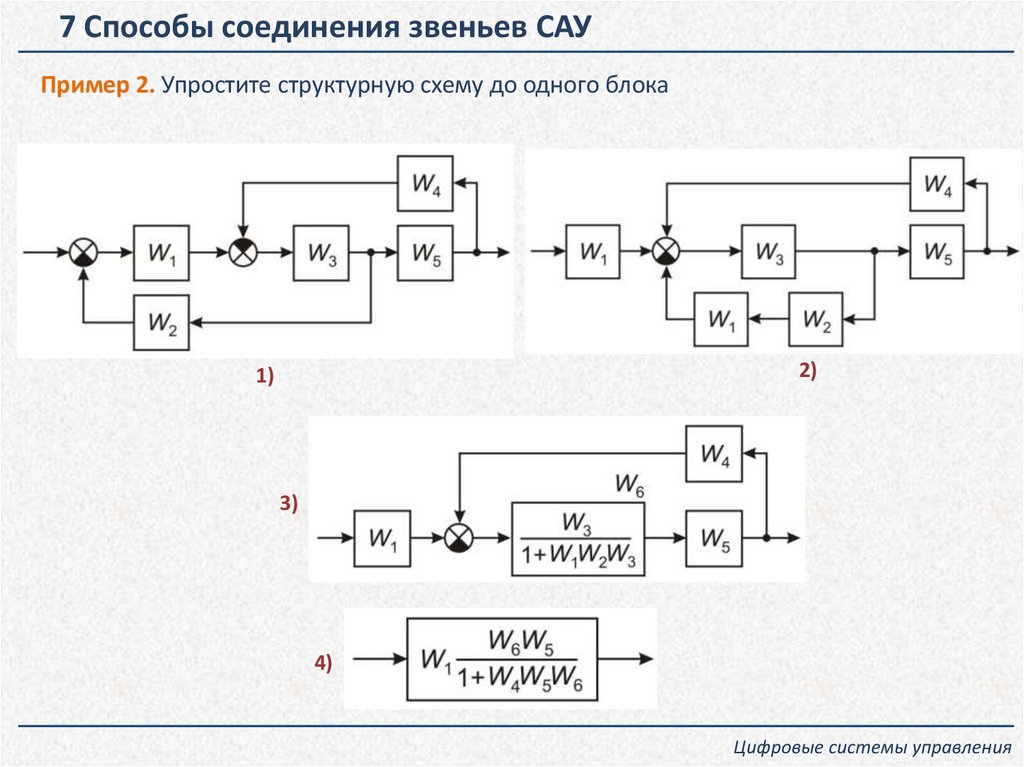

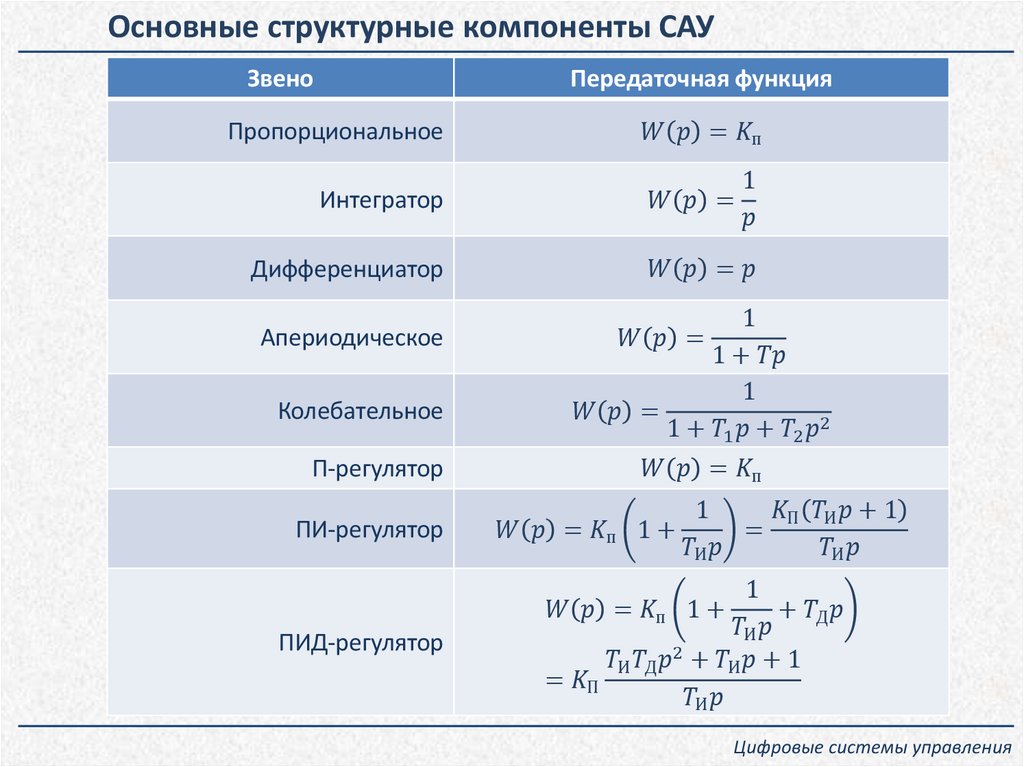

7. Способы соединения звеньев

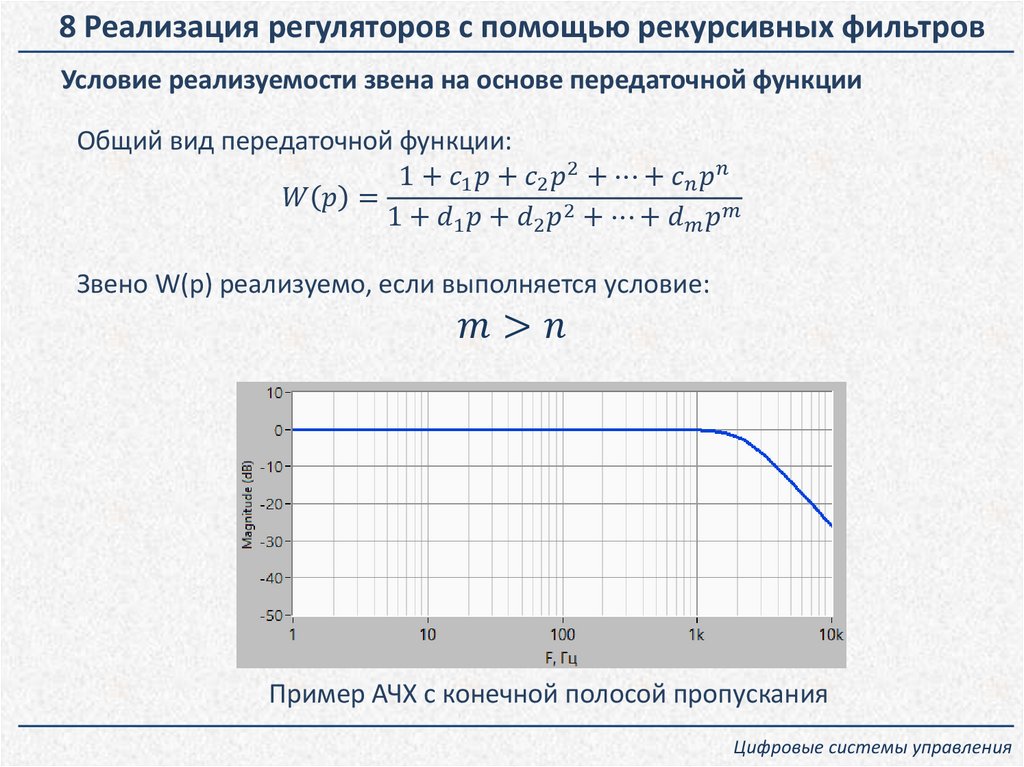

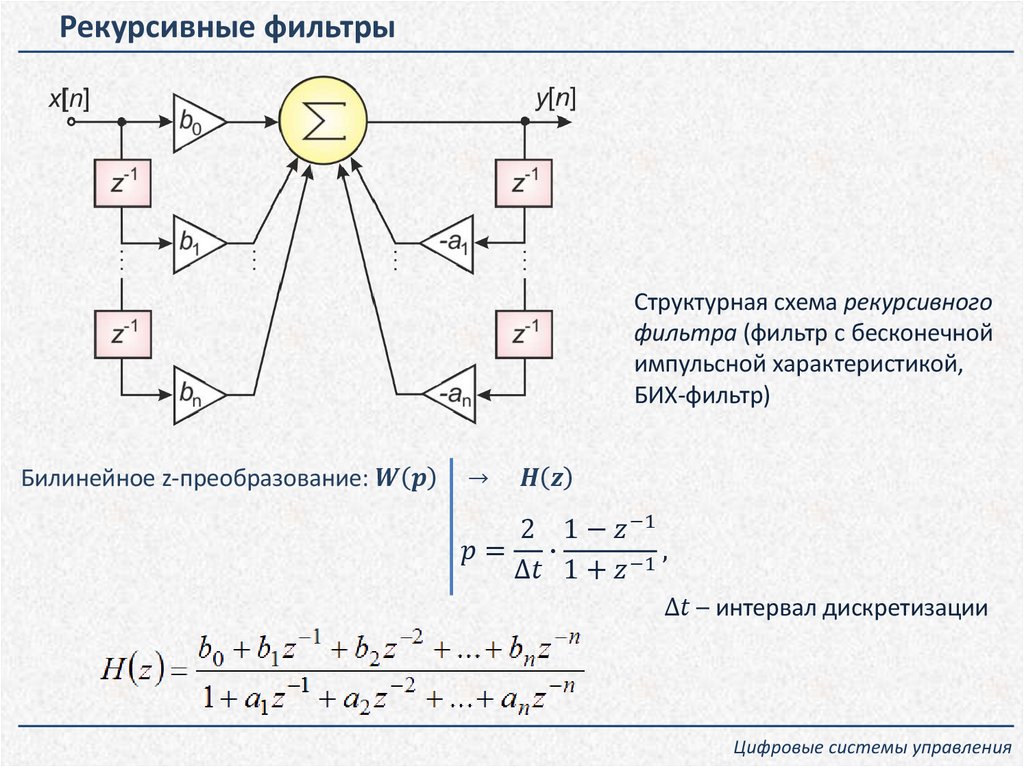

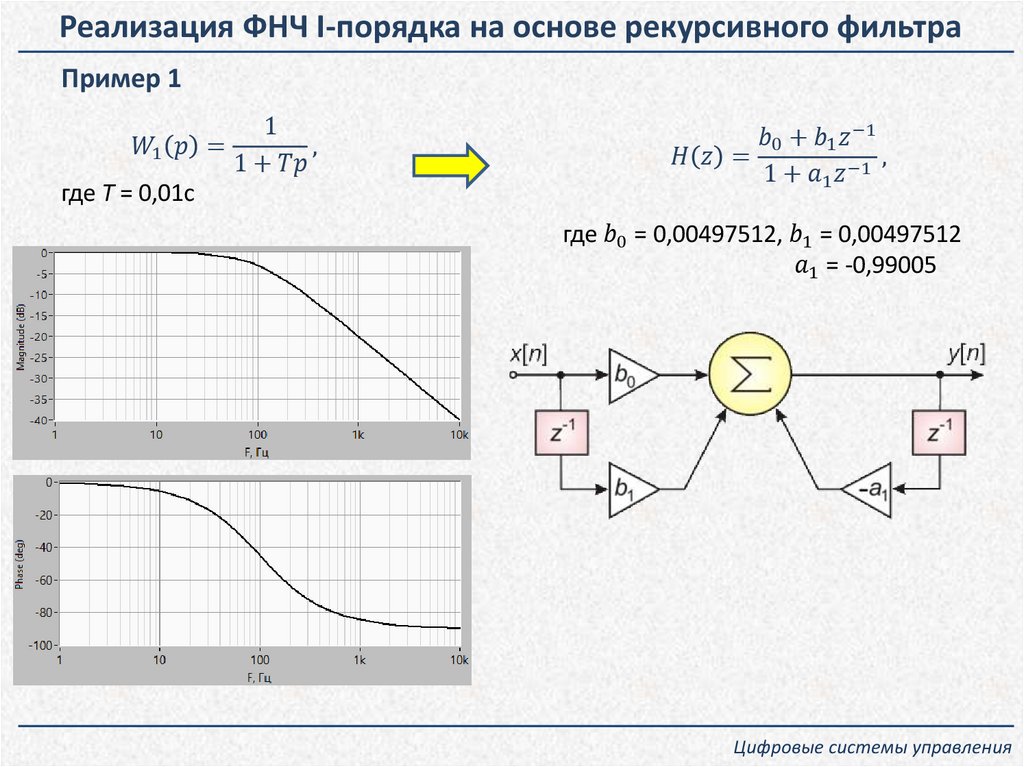

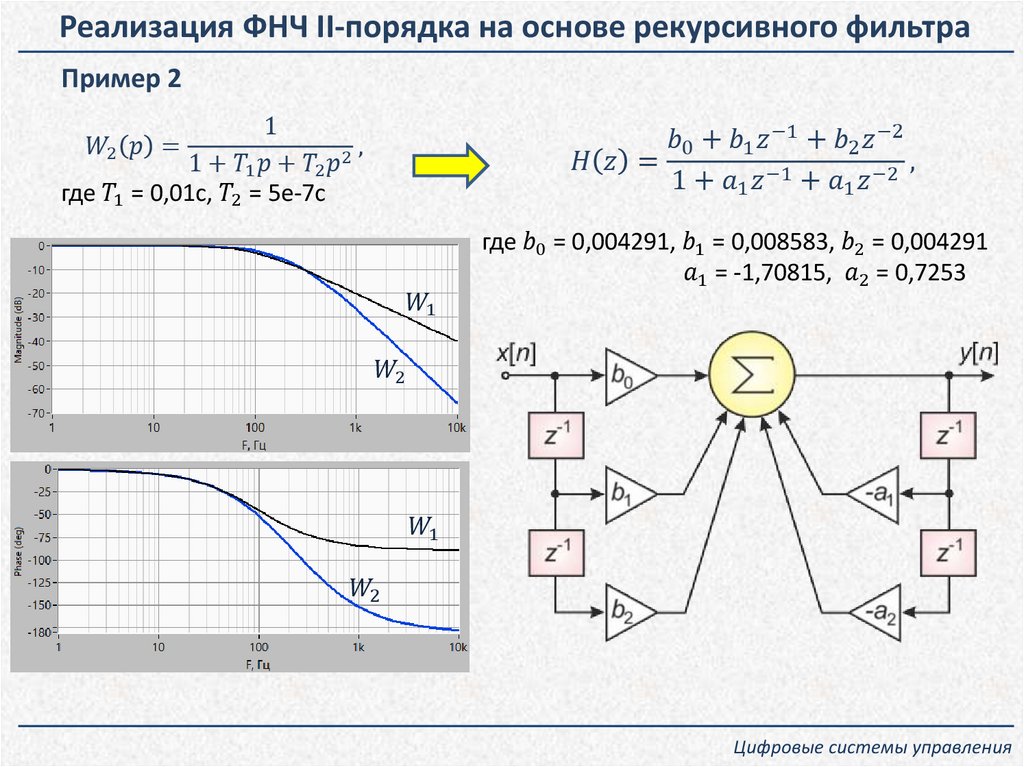

8. Реализация регуляторов с помощью рекурсивных фильтров
Цифровые системы управления

2.

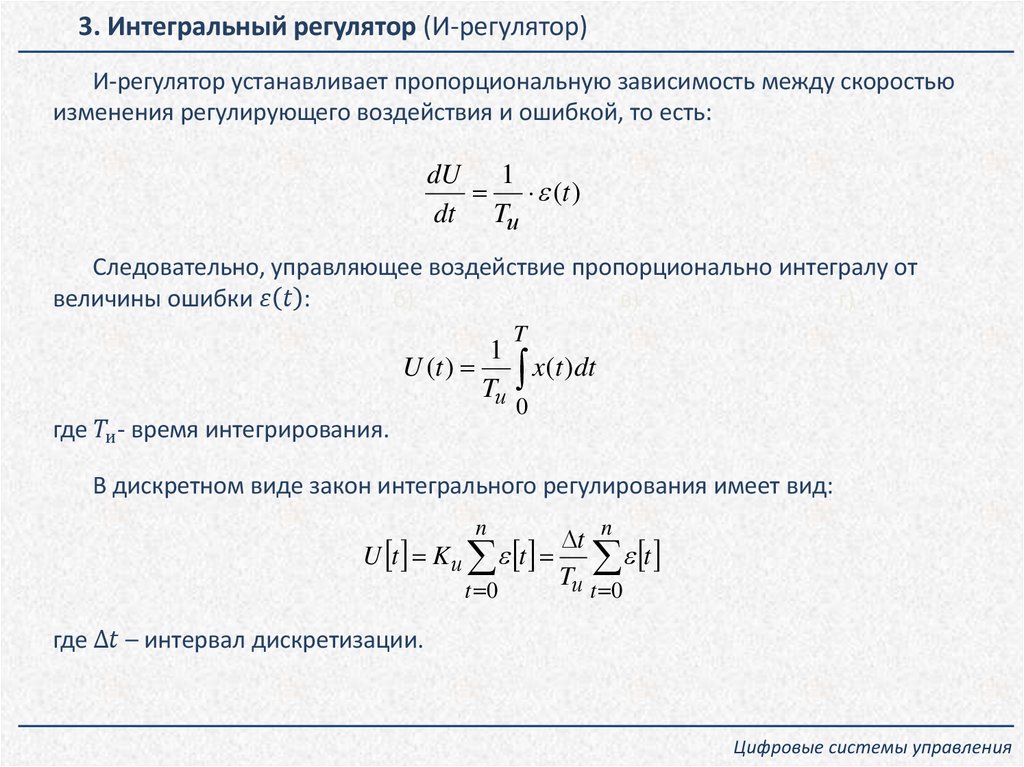

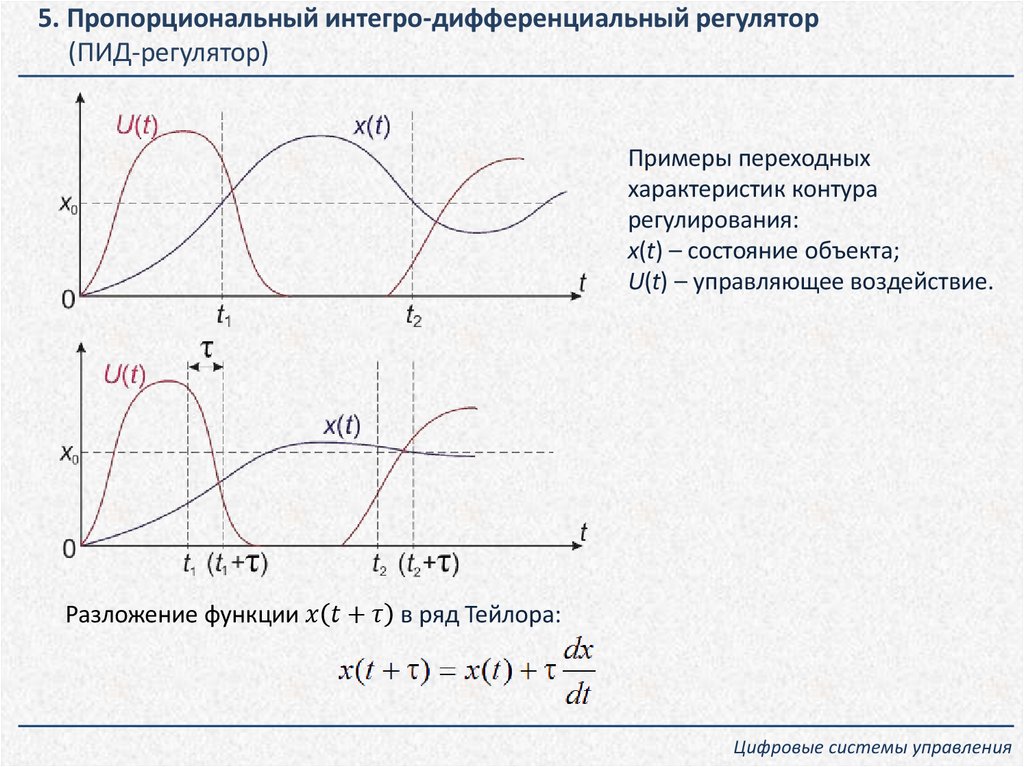

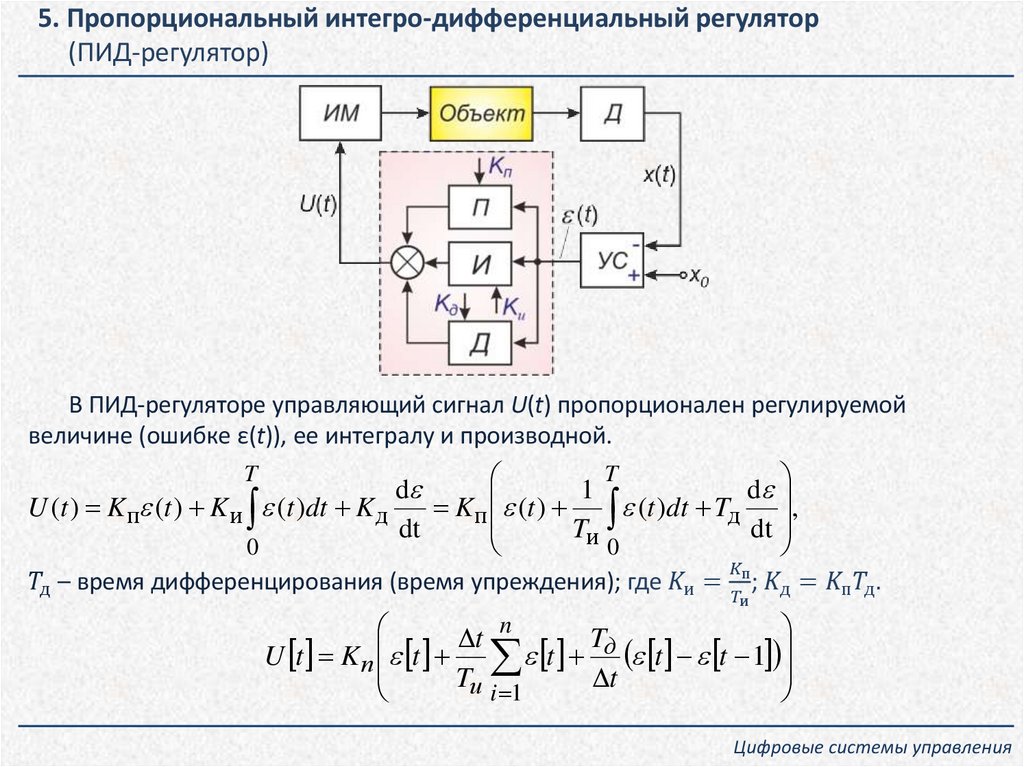

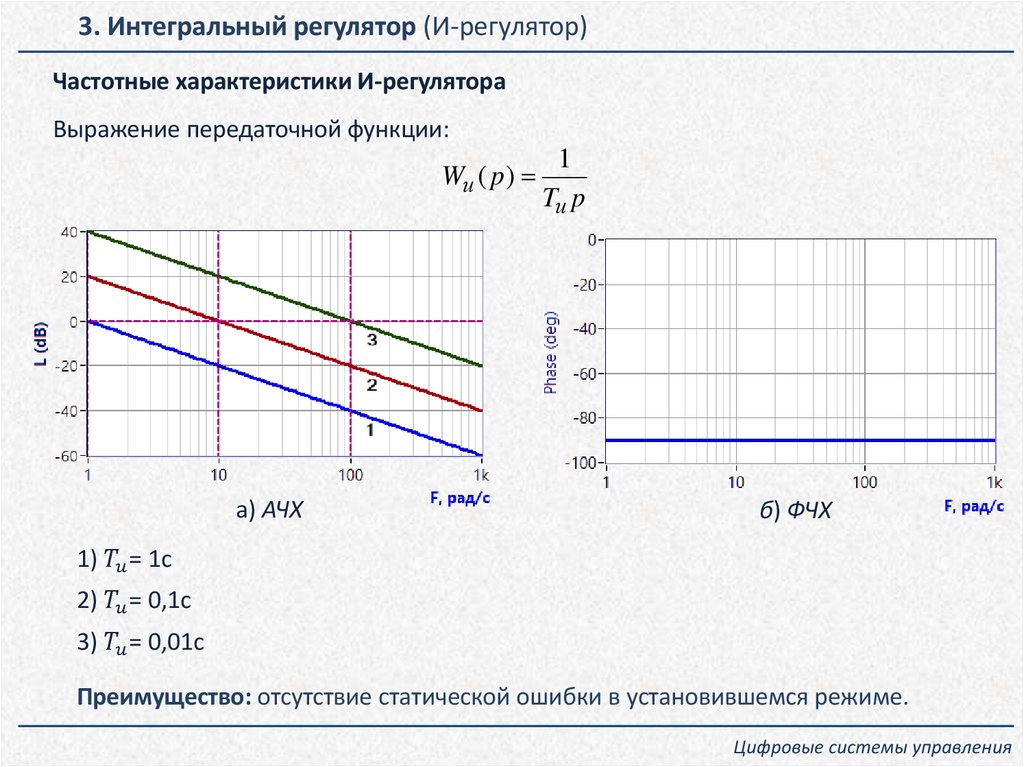

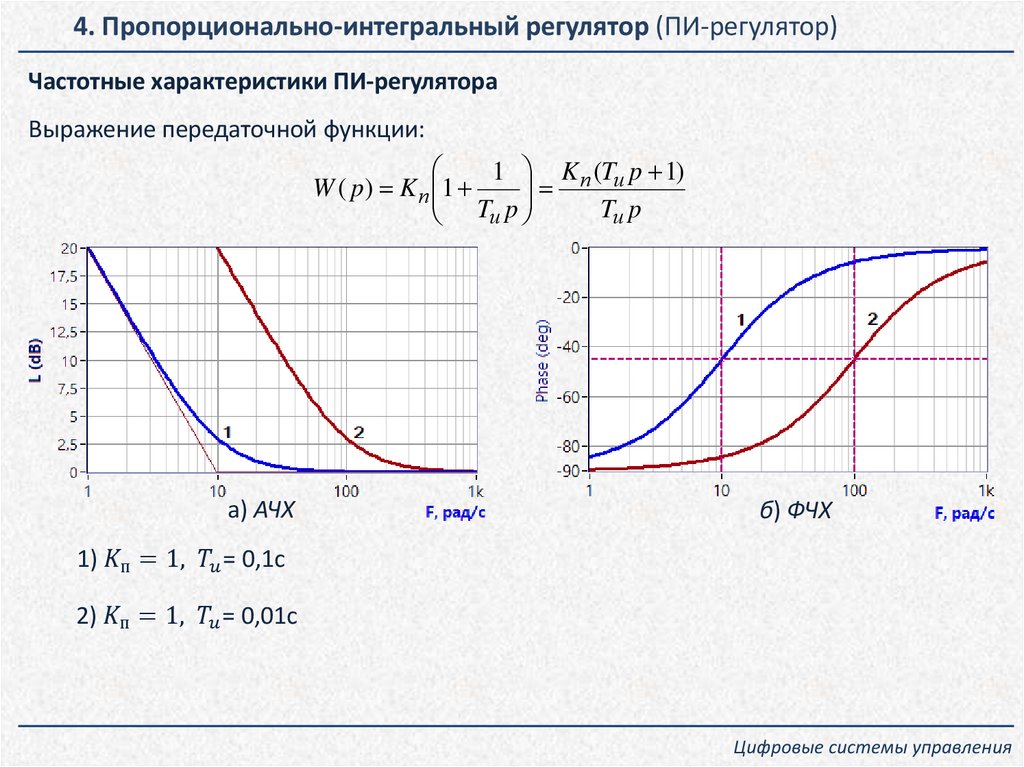

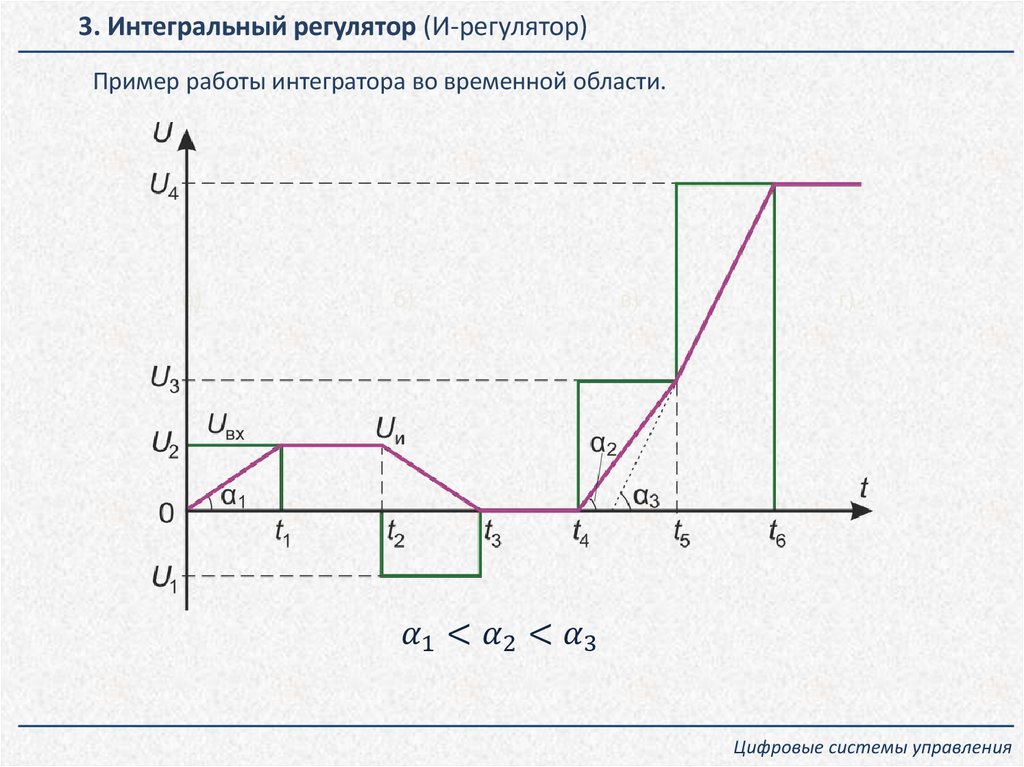

6 Основные типы регуляторов

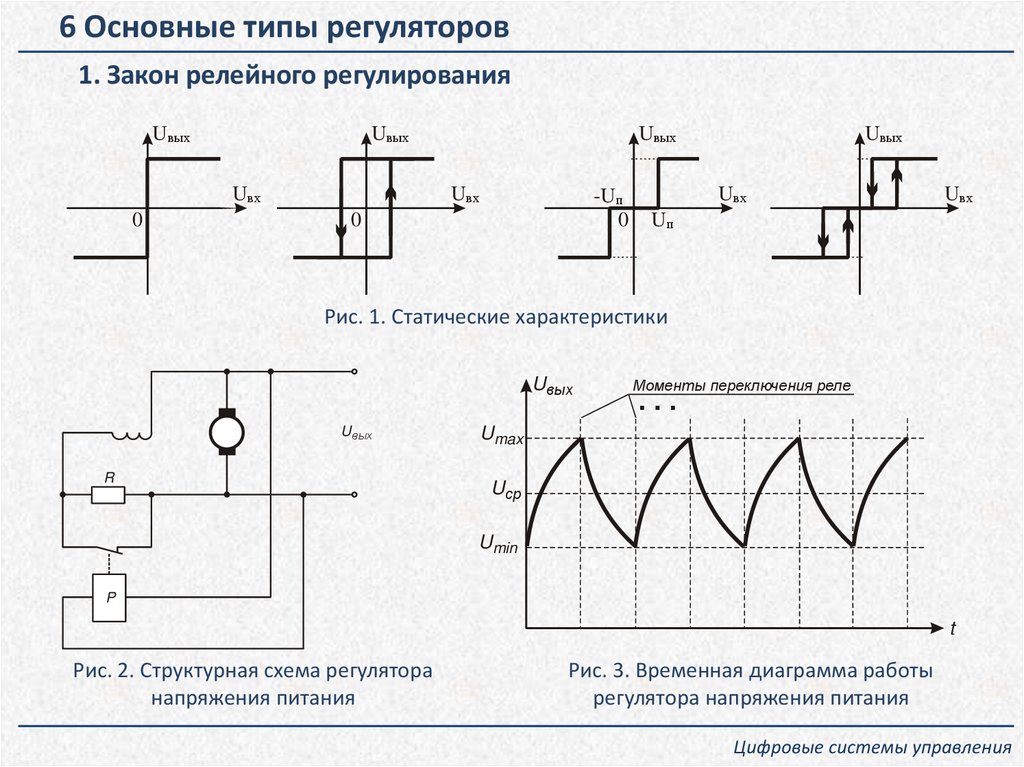

1. Закон релейного регулирования
Uвых
Uвых
Uвх
0
Uвых
Uвх
-Uп
0
0
Uвых
Uвх
Uвх
Uп
Рис. 1. Статические характеристики
Uвых
Uвых
R
Моменты переключения реле
Umax
Uср
Umin
P
t
Рис. 2. Структурная схема регулятора
напряжения питания
Рис. 3. Временная диаграмма работы
регулятора напряжения питания
Цифровые системы управления

3.

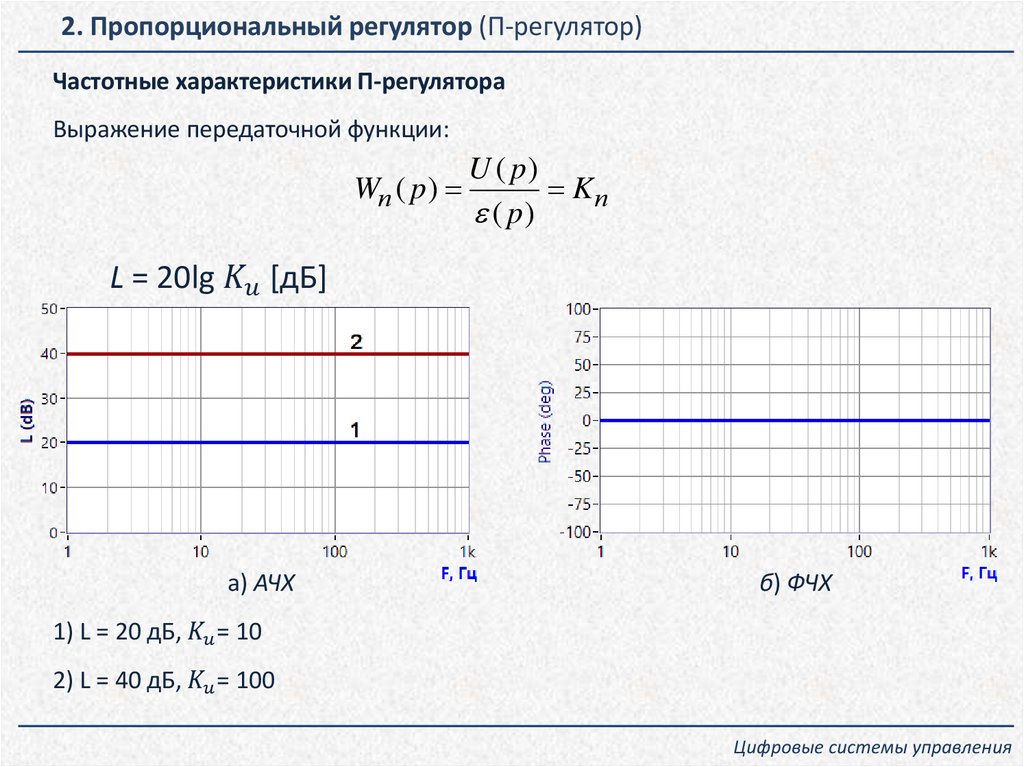

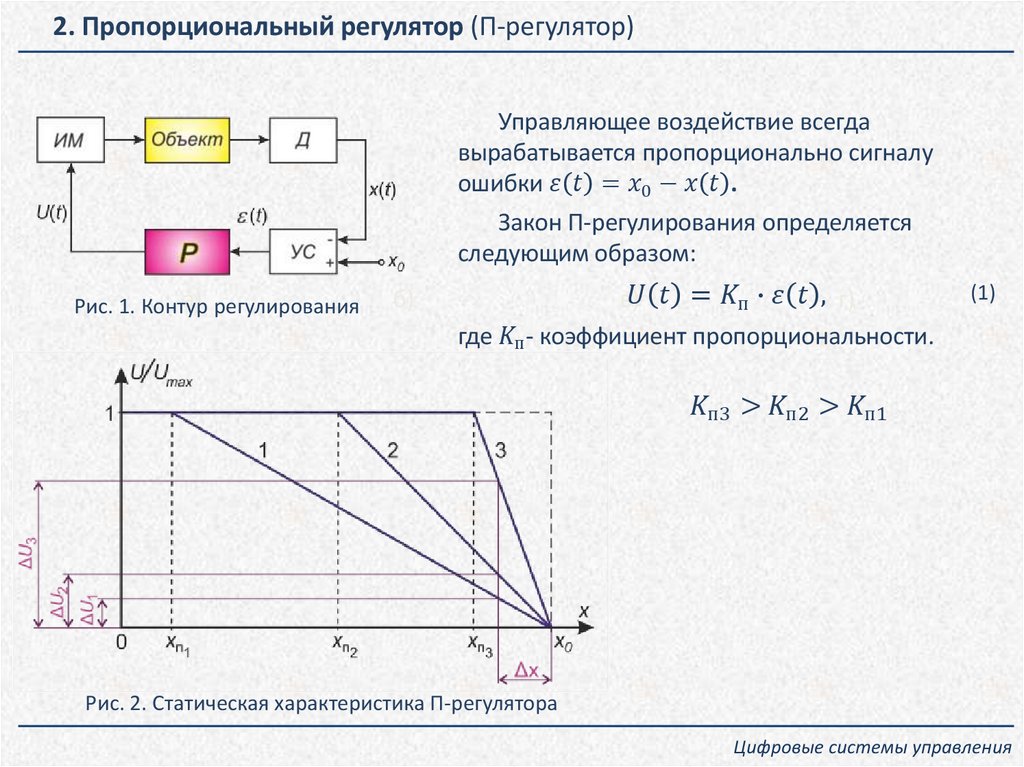

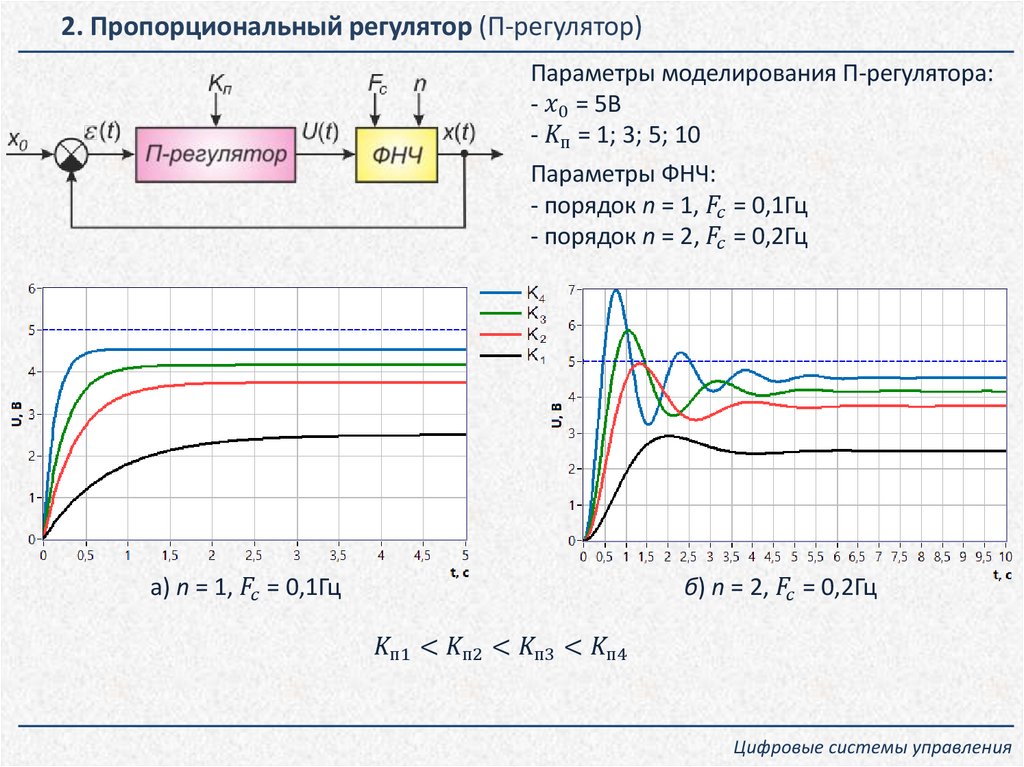

2. Пропорциональный регулятор (П-регулятор)
Управляющее воздействие всегда
вырабатывается пропорционально сигналу
ошибки
