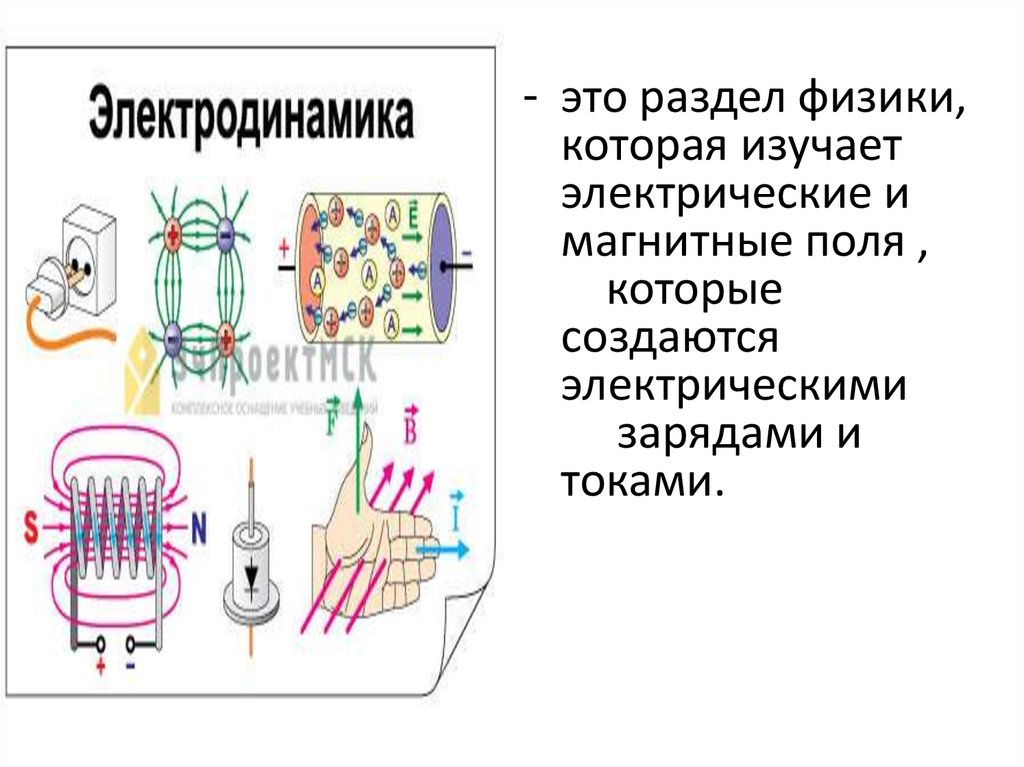

ЭЛЕКТРОДИНАМИКА- 1,,, - нов

1.

2.

- это раздел физики,
которая изучает
электрические и
магнитные поля ,
которые
создаются
электрическими
зарядами и
токами.

3.

4.

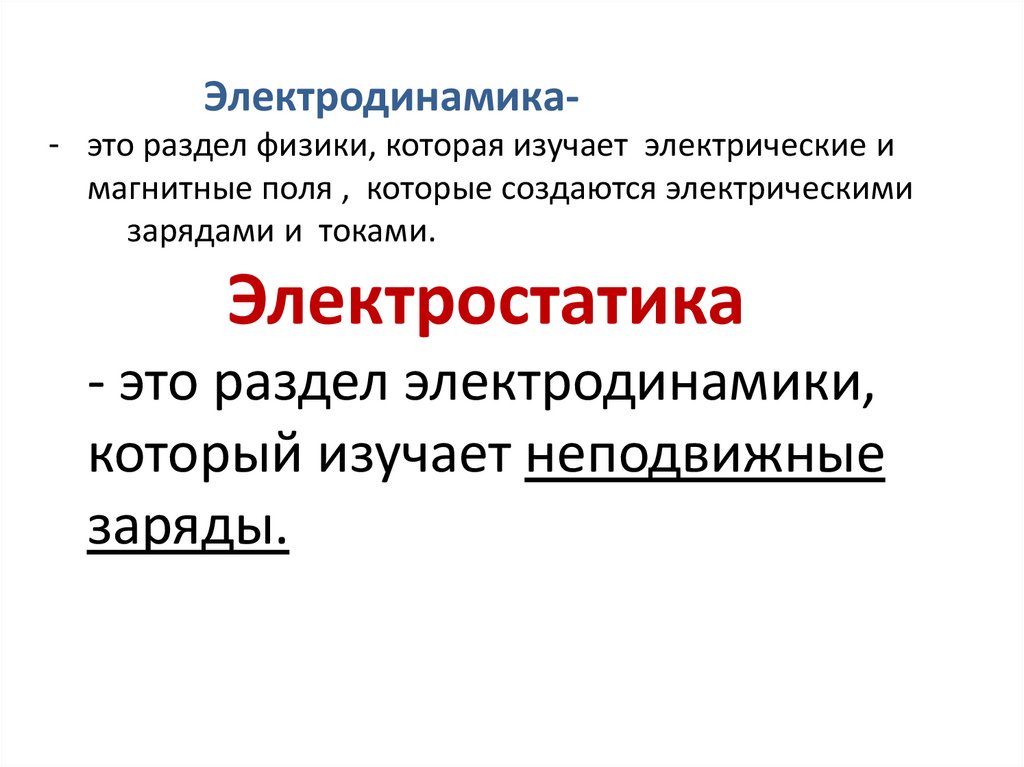

Электродинамика- это раздел физики, которая изучает электрические и
магнитные поля , которые создаются электрическими
зарядами и токами.
Электростатика
- это раздел электродинамики,
который изучает неподвижные
заряды.

5.

6.

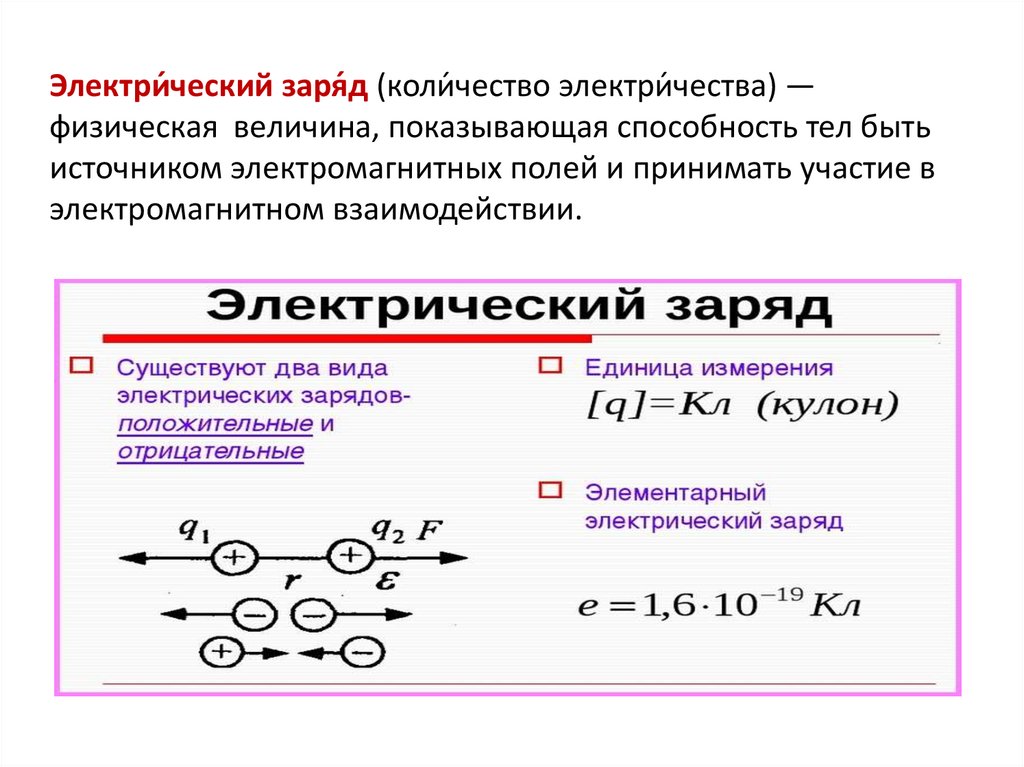

Электри́ческий заря́д (коли́ чество электри́ чества) —
физическая величина, показывающая способность тел быть
источником электромагнитных полей и принимать участие в
электромагнитном взаимодействии.

7.

8.

9.

10.

11.

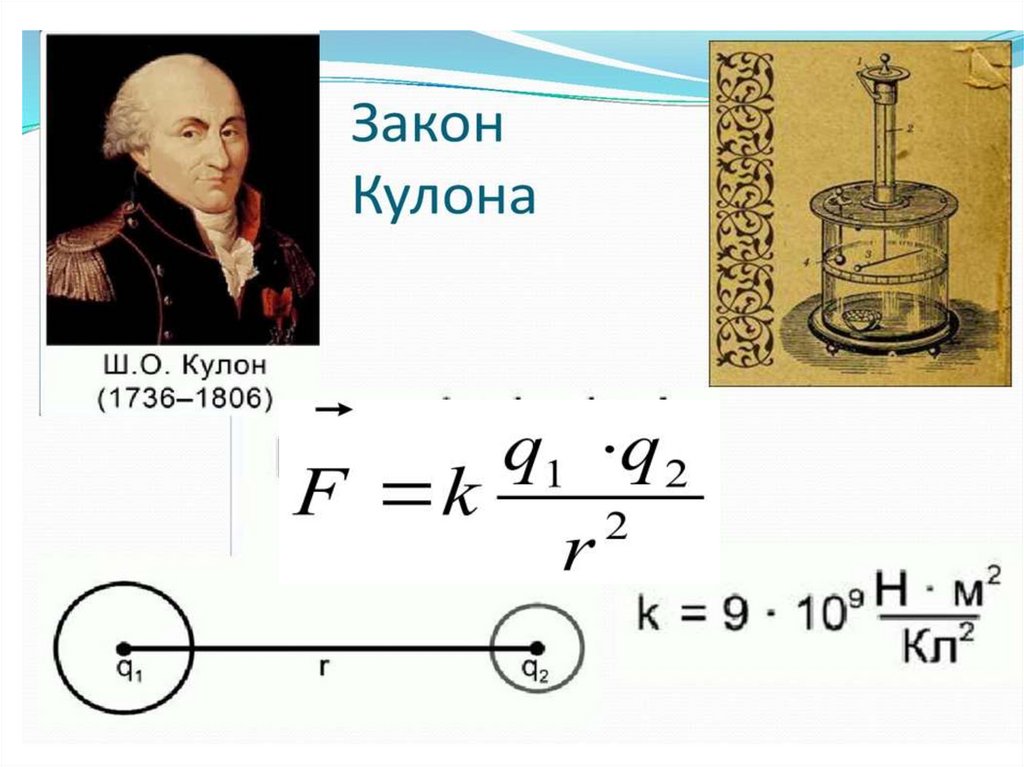

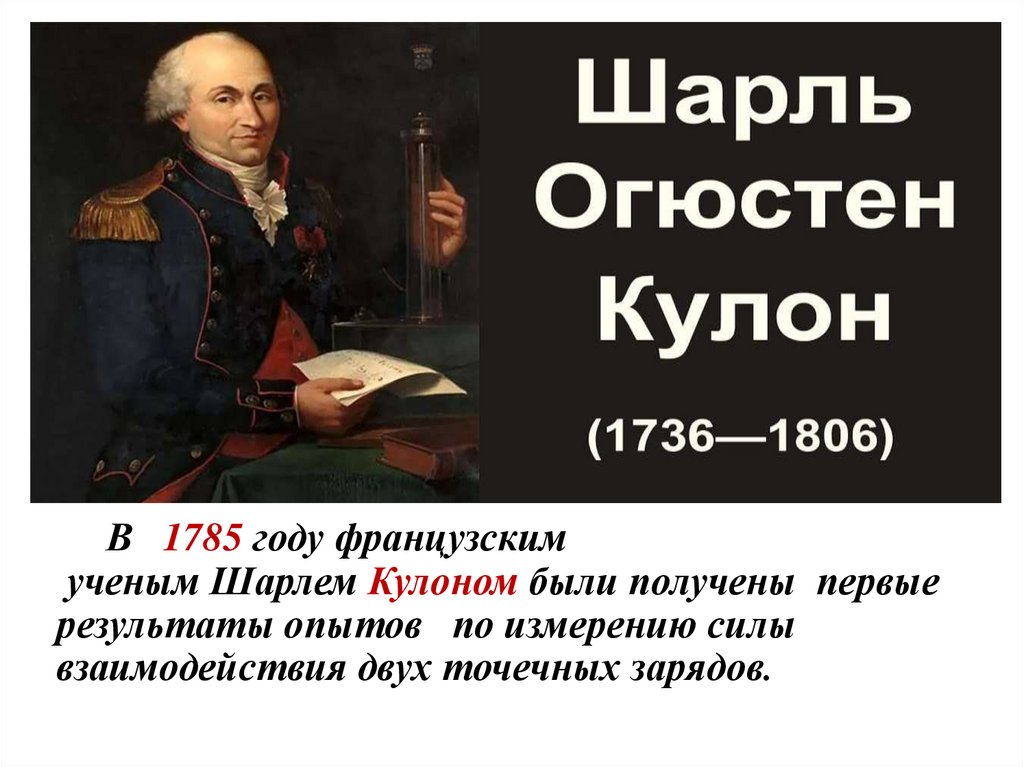

В 1785 году французским
ученым Шарлем Кулоном были получены первые
результаты опытов по измерению силы
взаимодействия двух точечных зарядов.

12.

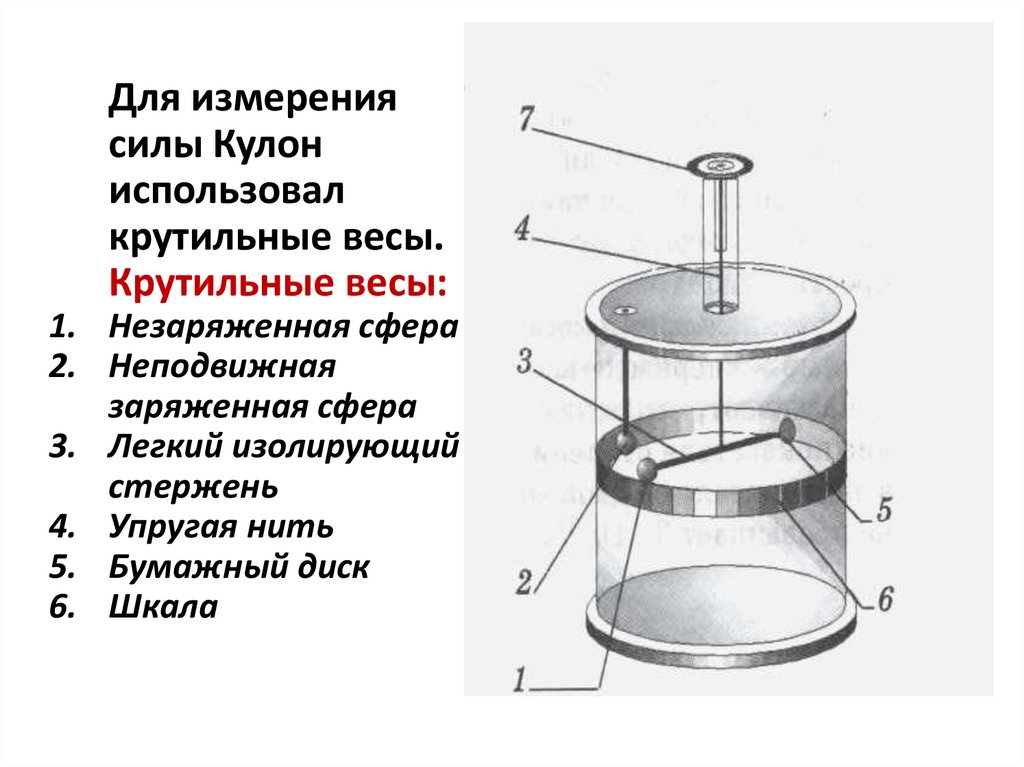

Для измерения
силы Кулон
использовал
крутильные весы.
Крутильные весы:
1. Незаряженная сфера
2. Неподвижная
заряженная сфера
3. Легкий изолирующий
стержень
4. Упругая нить
5. Бумажный диск
6. Шкала

13.

14.

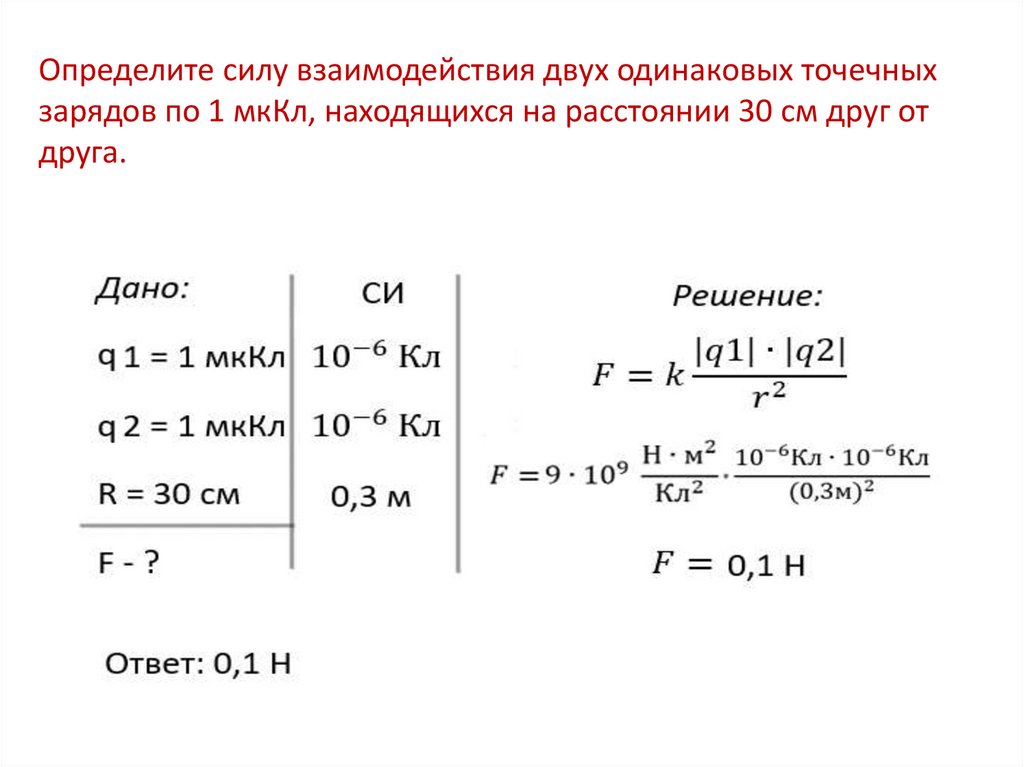

Определите силу взаимодействия двух одинаковых точечных
зарядов по 1 мкКл, находящихся на расстоянии 30 см друг от
друга.

15.

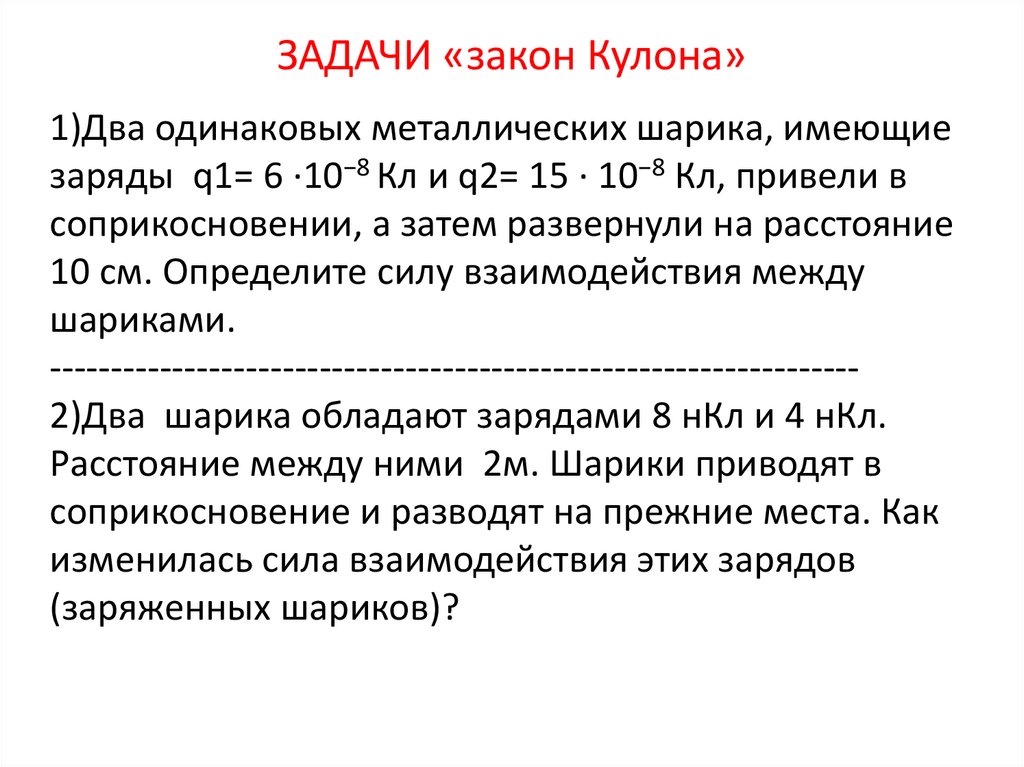

ЗАДАЧИ «закон Кулона»
1)Два одинаковых металлических шарика, имеющие
заряды q1= 6 ·10−8 Кл и q2= 15 · 10−8 Кл, привели в
соприкосновении, а затем развернули на расстояние
10 см. Определите силу взаимодействия между
шариками.
-----------------------------------------------------------------2)Два шарика обладают зарядами 8 нКл и 4 нКл.
Расстояние между ними 2м. Шарики приводят в
соприкосновение и разводят на прежние места. Как
изменилась сила взаимодействия этих зарядов
(заряженных шариков)?

16.

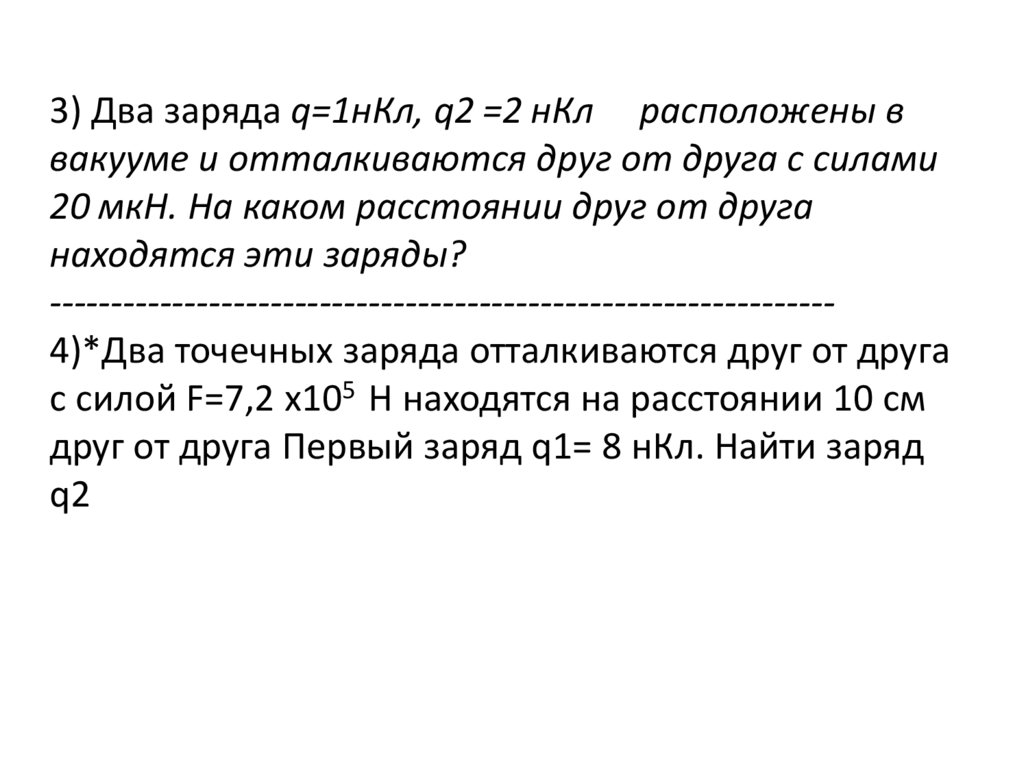

3) Два заряда q=1нКл, q2 =2 нКл расположены в
вакууме и отталкиваются друг от друга с силами
20 мкН. На каком расстоянии друг от друга
находятся эти заряды?
---------------------------------------------------------------4)*Два точечных заряда отталкиваются друг от друга
с силой F=7,2 х105 Н находятся на расстоянии 10 см
друг от друга Первый заряд q1= 8 нКл. Найти заряд
q2

17.

18.

19.

20.

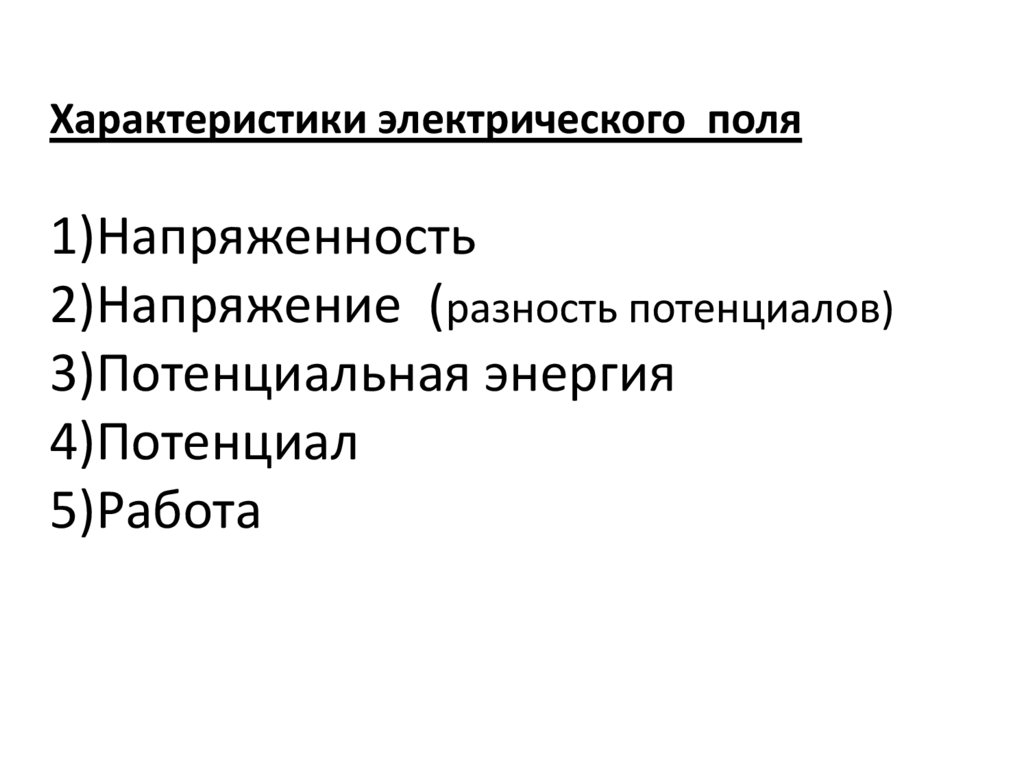

Характеристики электрического поля
1)Напряженность
2)Напряжение (разность потенциалов)

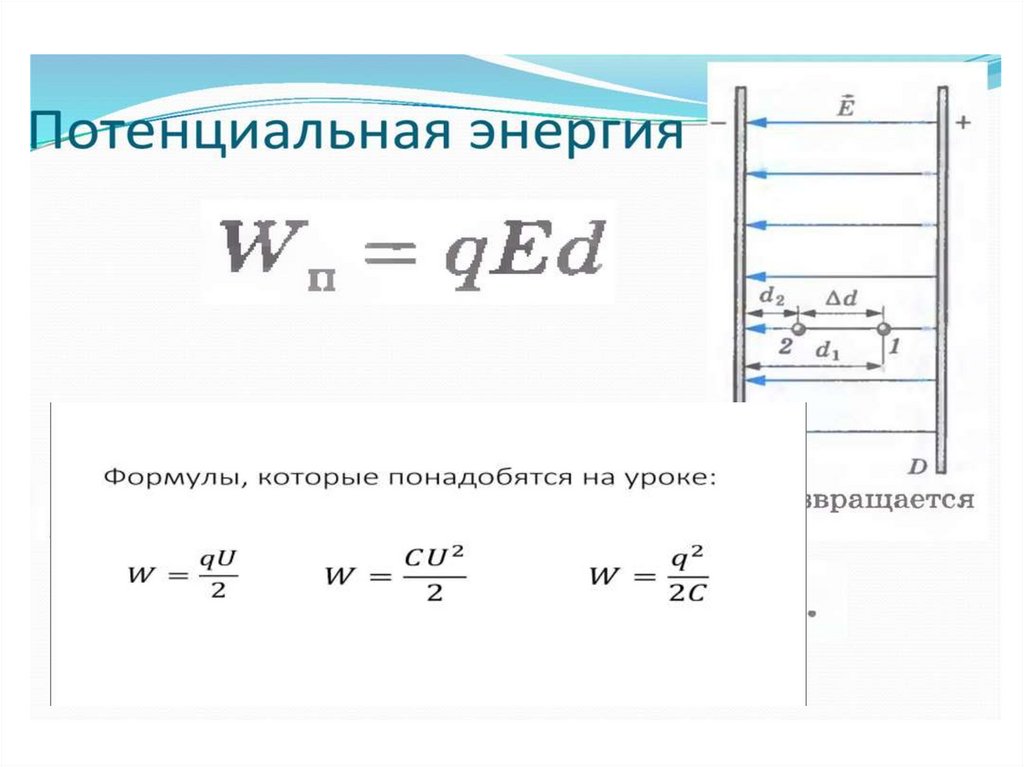

3)Потенциальная энергия

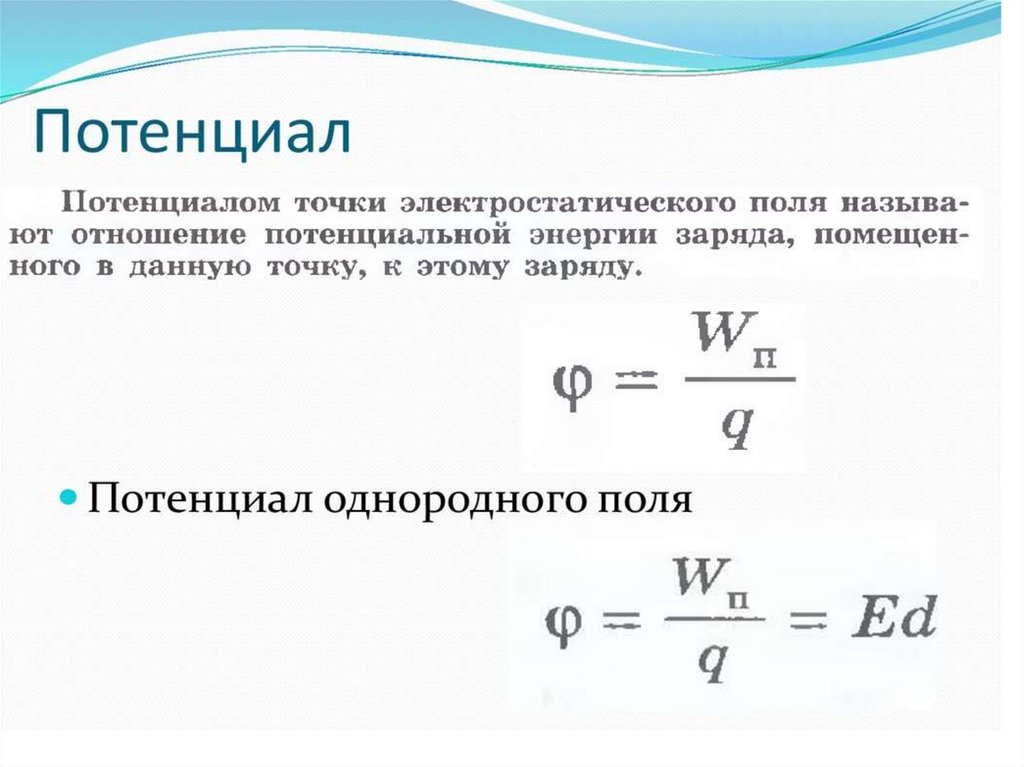

4)Потенциал

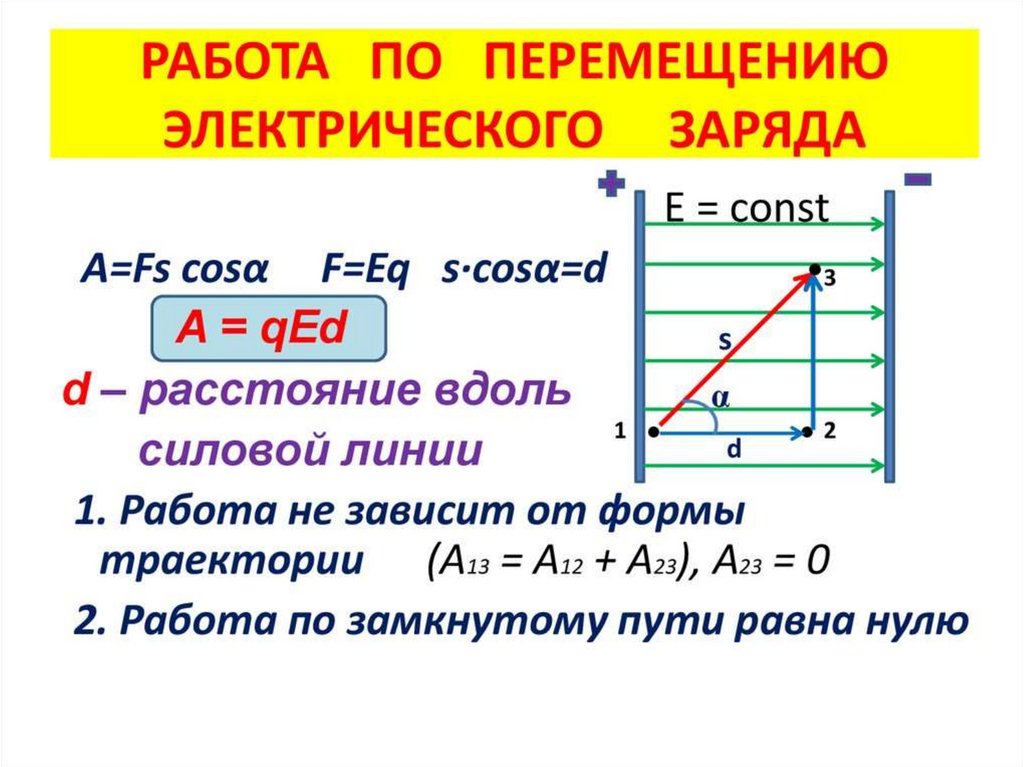

5)Работа

21.

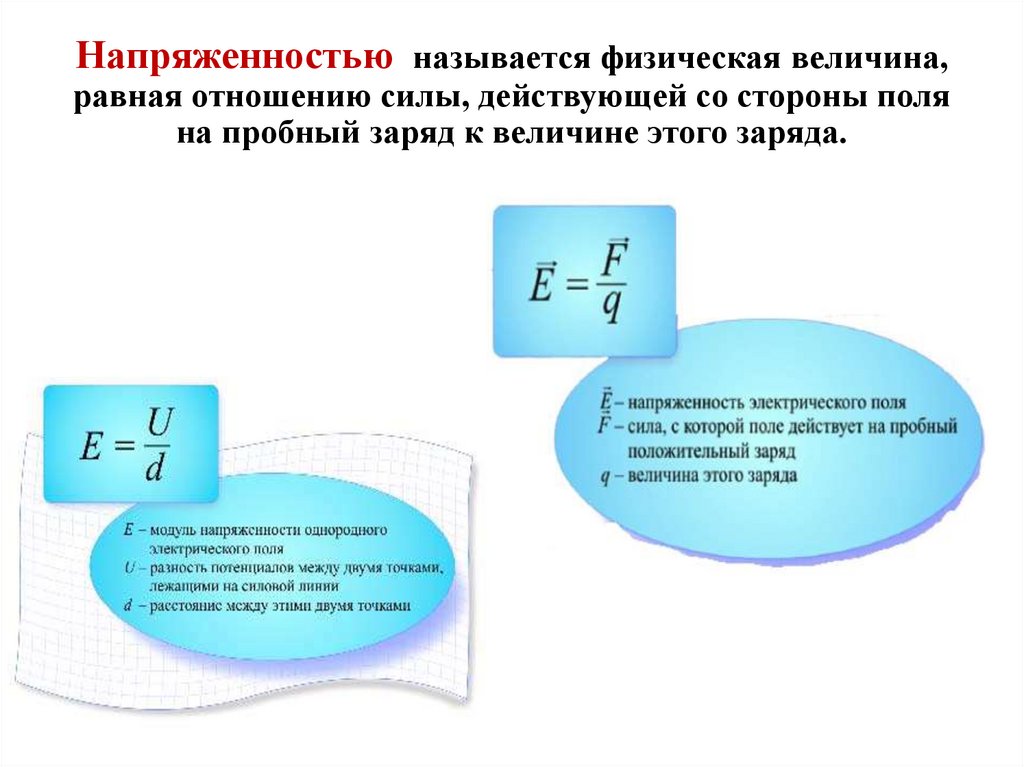

Напряженностью называется физическая величина,
равная отношению силы, действующей со стороны поля
на пробный заряд к величине этого заряда.

22.

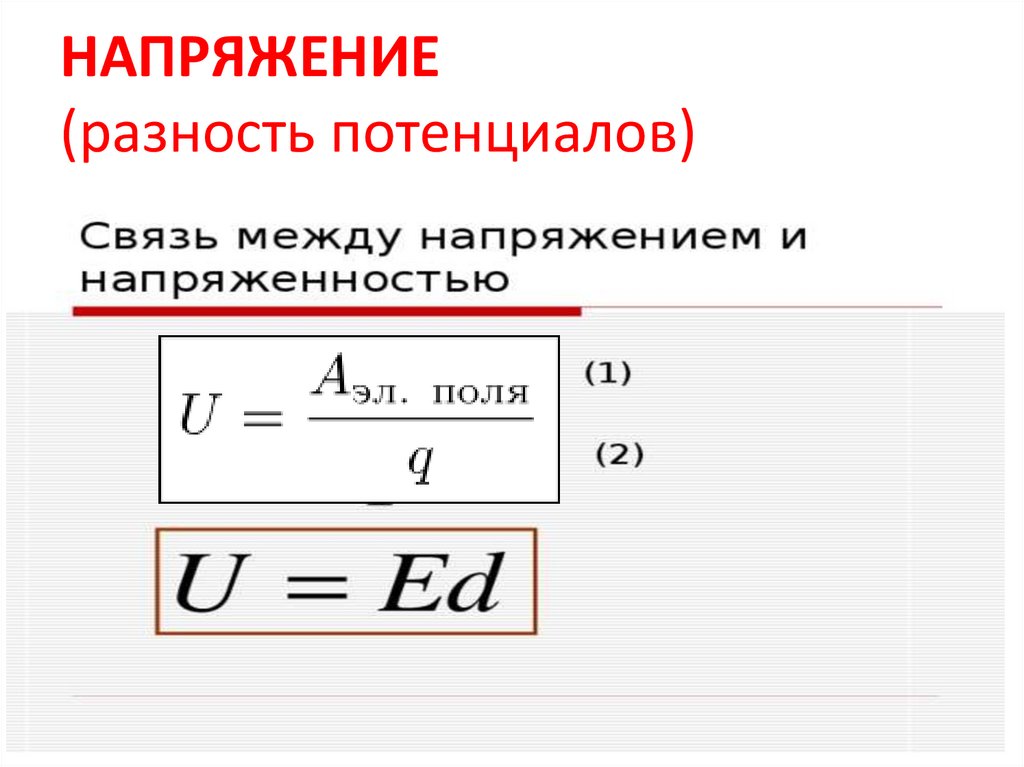

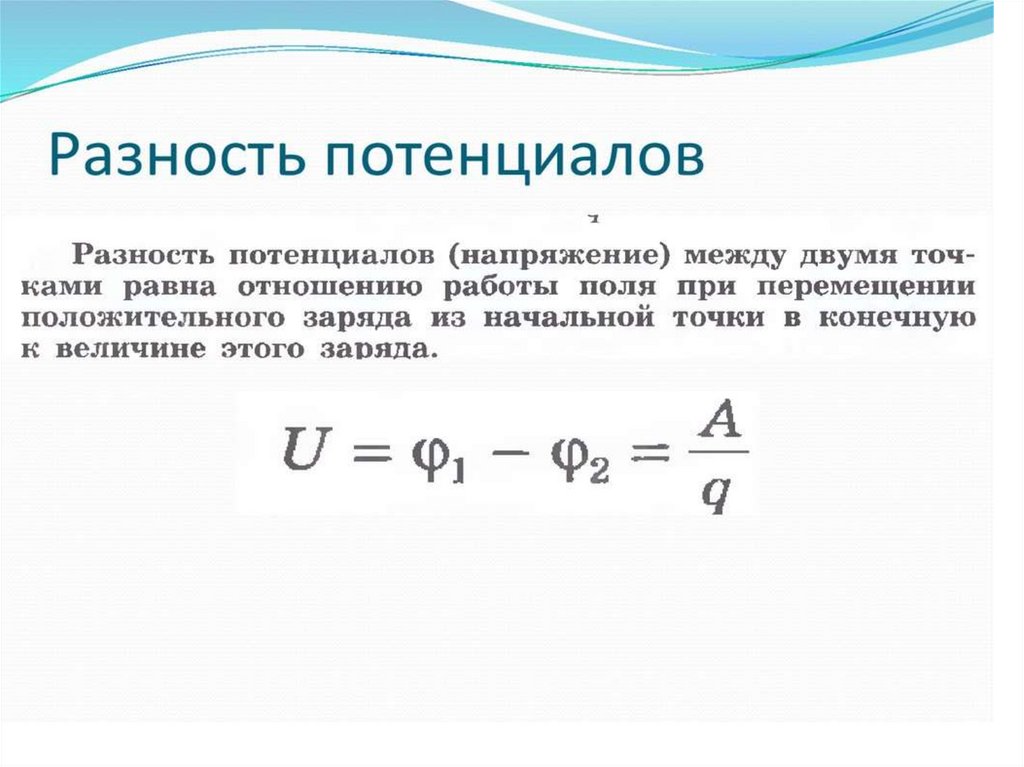

НАПРЯЖЕНИЕ
(разность потенциалов)

23.

24.

25.

26.

27.

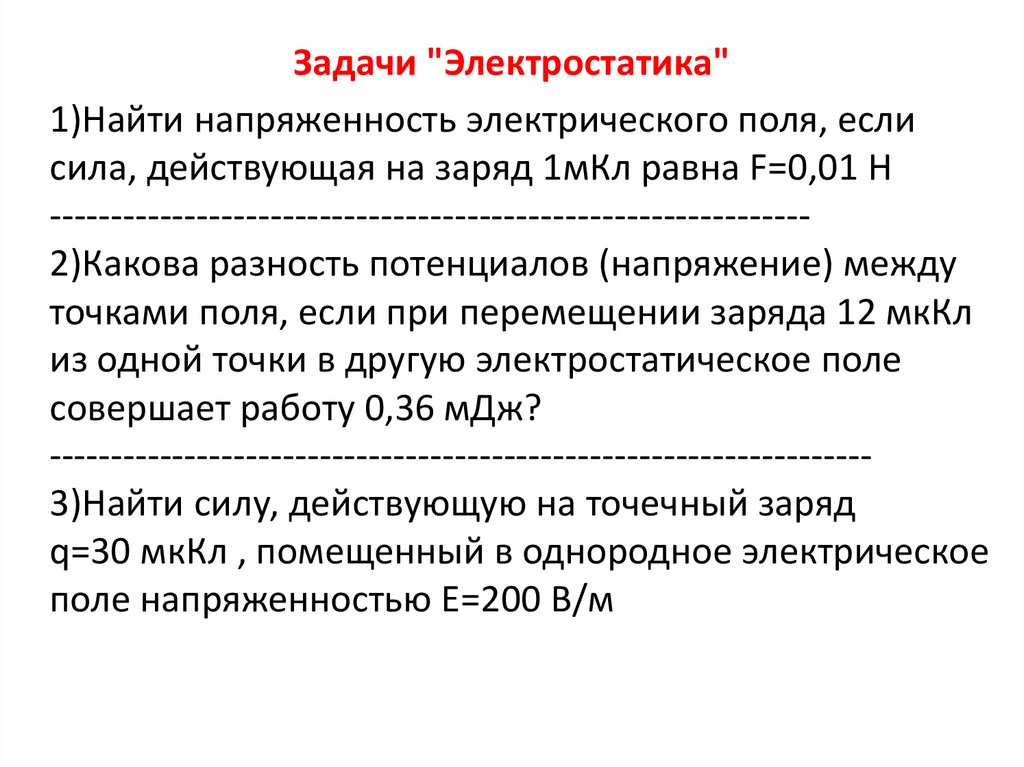

Задачи "Электростатика"
1)Найти напряженность электрического поля, если
сила, действующая на заряд 1мКл равна F=0,01 Н
-------------------------------------------------------------2)Какова разность потенциалов (напряжение) между
точками поля, если при перемещении заряда 12 мкКл
из одной точки в другую электростатическое поле
совершает работу 0,36 мДж?
------------------------------------------------------------------3)Найти силу, действующую на точечный заряд
q=30 мкКл , помещенный в однородное электрическое
поле напряженностью E=200 В/м

28.

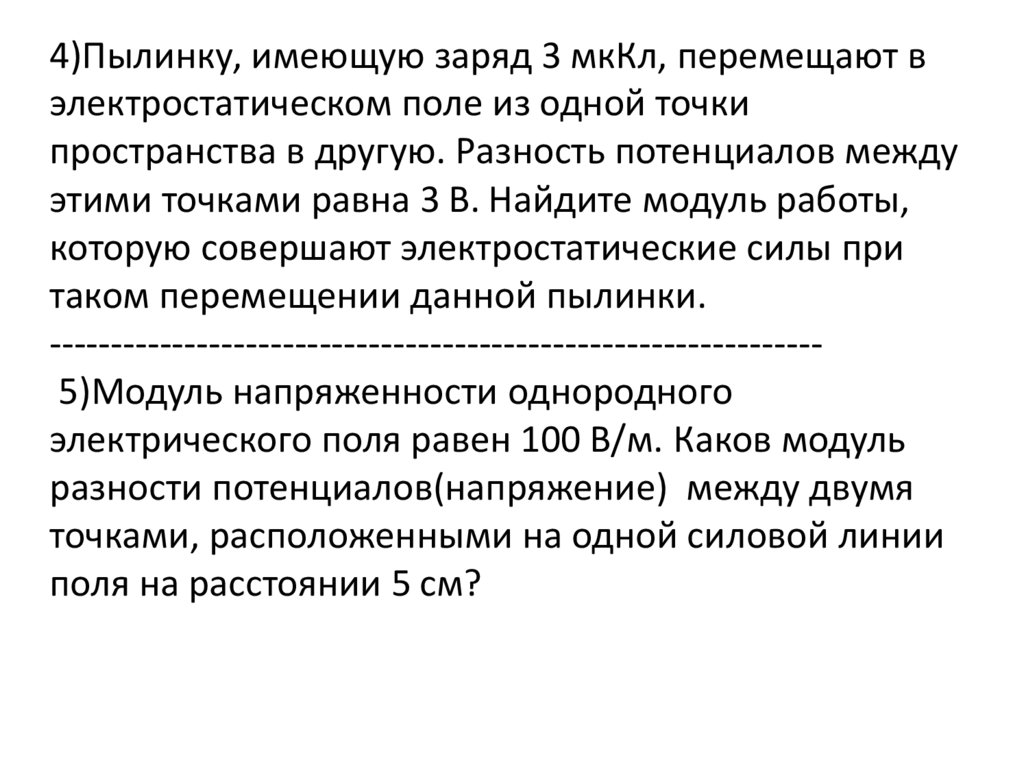

4)Пылинку, имеющую заряд 3 мкКл, перемещают в
электростатическом поле из одной точки
пространства в другую. Разность потенциалов между
этими точками равна 3 В. Найдите модуль работы,
которую совершают электростатические силы при
таком перемещении данной пылинки.
--------------------------------------------------------------5)Модуль напряженности однородного
электрического поля равен 100 В/м. Каков модуль
разности потенциалов(напряжение) между двумя
точками, расположенными на одной силовой линии
поля на расстоянии 5 см?

29.

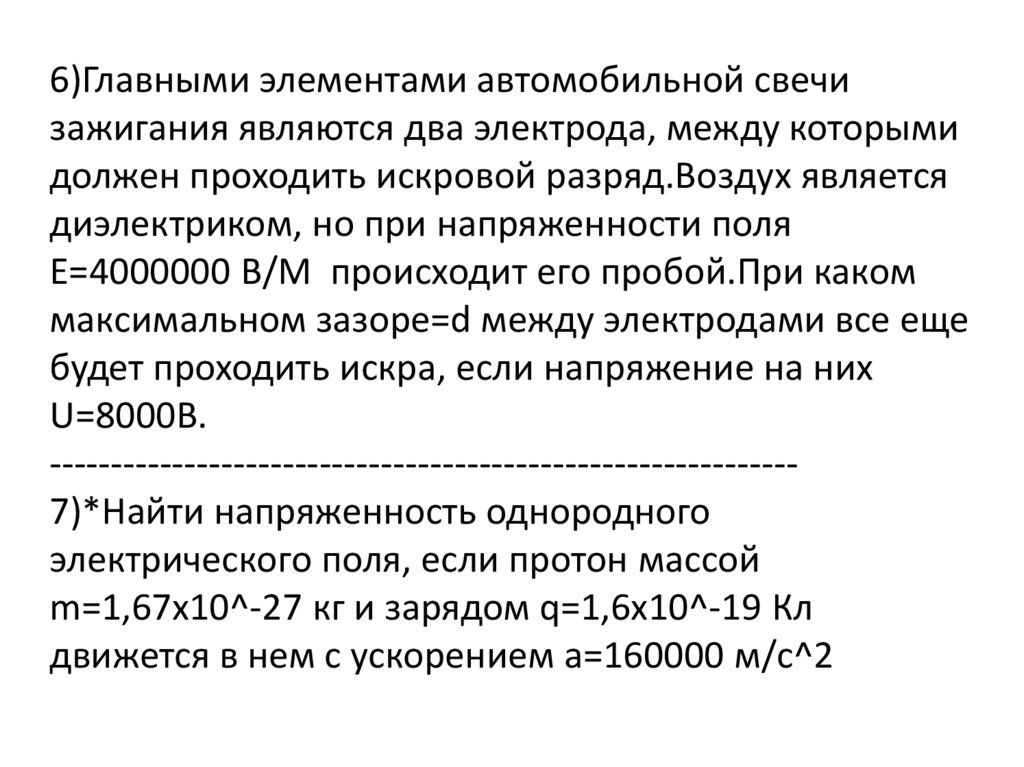

6)Главными элементами автомобильной свечи
зажигания являются два электрода, между которыми
должен проходить искровой разряд.Воздух является
диэлектриком, но при напряженности поля
E=4000000 В/М происходит его пробой.При каком
максимальном зазоре=d между электродами все еще
будет проходить искра, если напряжение на них
U=8000В.
------------------------------------------------------------7)*Найти напряженность однородного
электрического поля, если протон массой
m=1,67х10^-27 кг и зарядом q=1,6х10^-19 Кл
движется в нем с ускорением a=160000 м/с^2

30.

31.

32.

33.

34.

35.

36.

37.

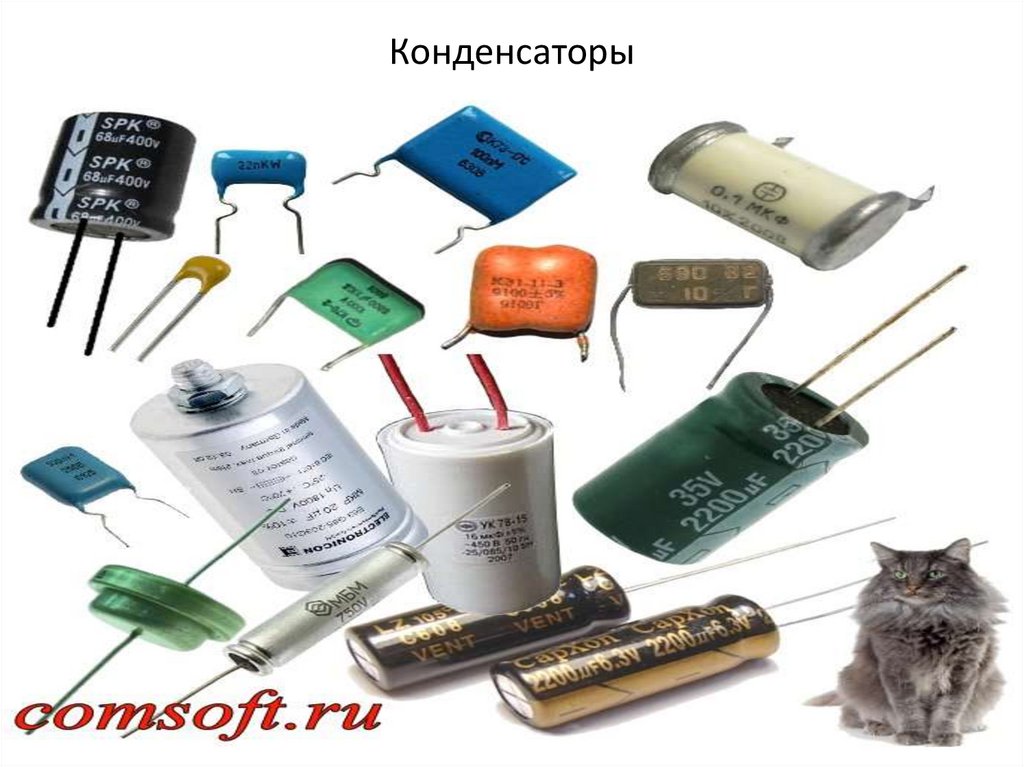

Конденсаторы

38.

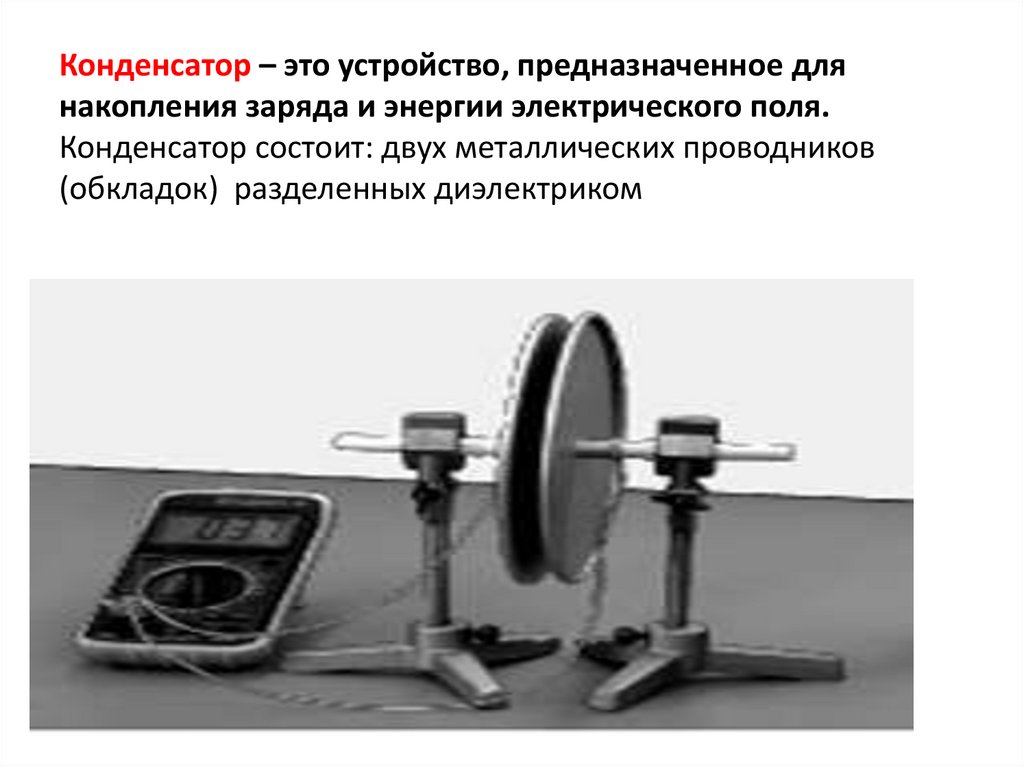

Конденсатор – это устройство, предназначенное для
накопления заряда и энергии электрического поля.
Конденсатор состоит: двух металлических проводников
(обкладок) разделенных диэлектриком

39.

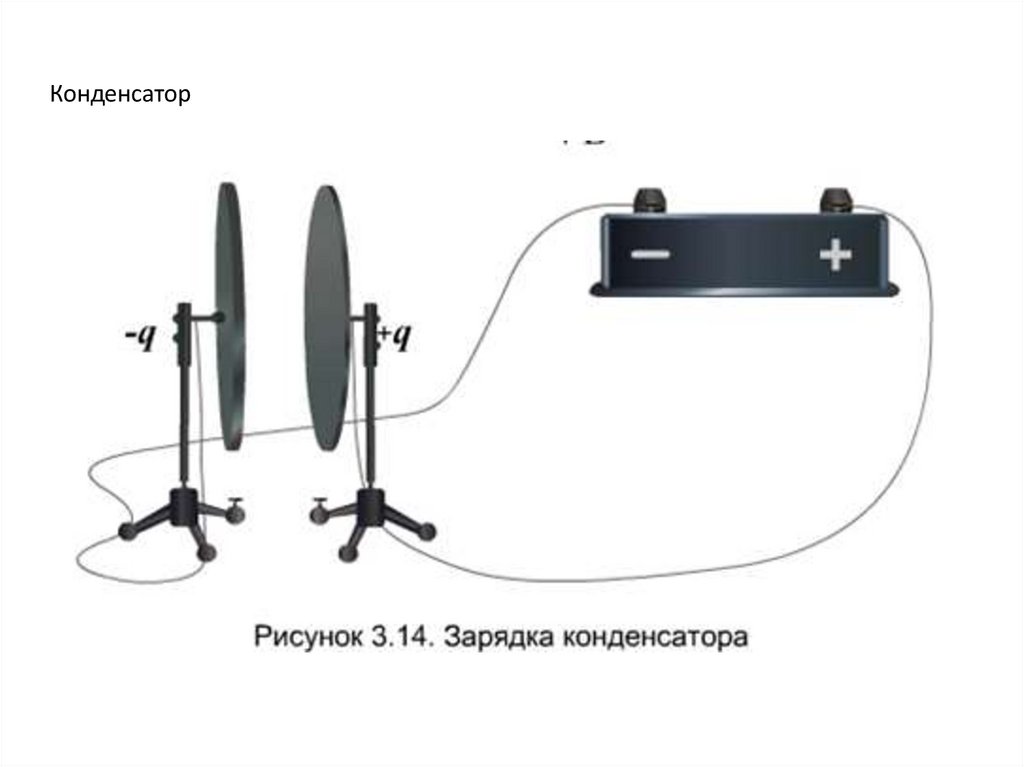

Конденсатор

40.

Конденсатор

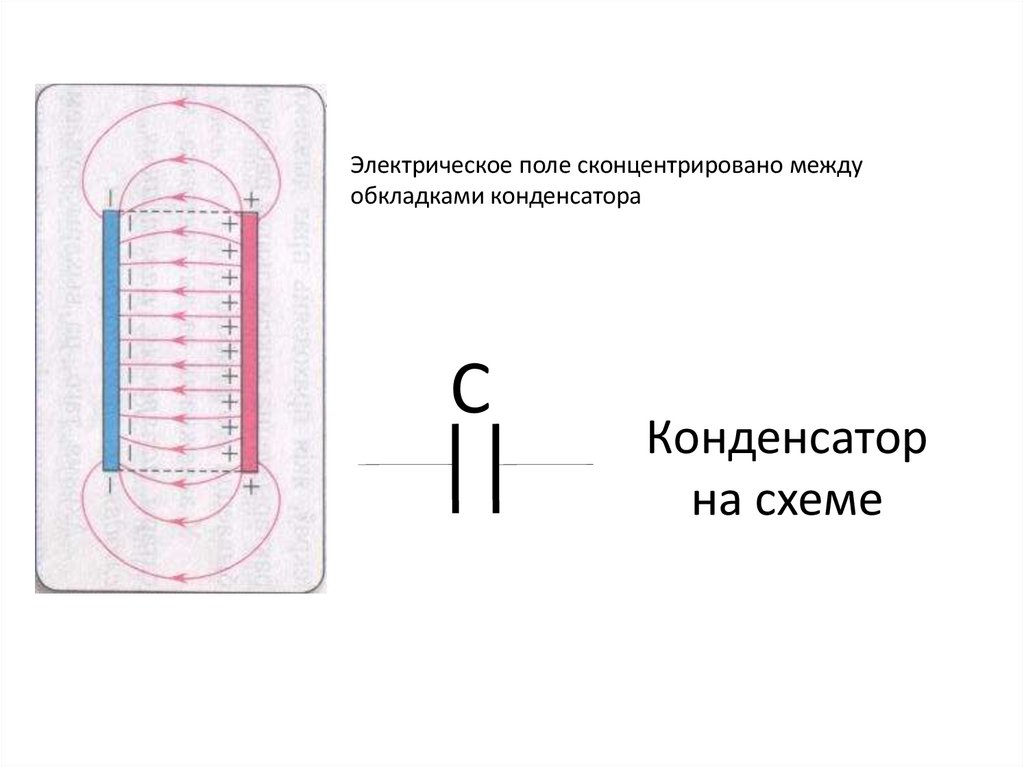

Электрическое поле сконцентрировано между
обкладками конденсатора
С
Конденсатор
на схеме

41.

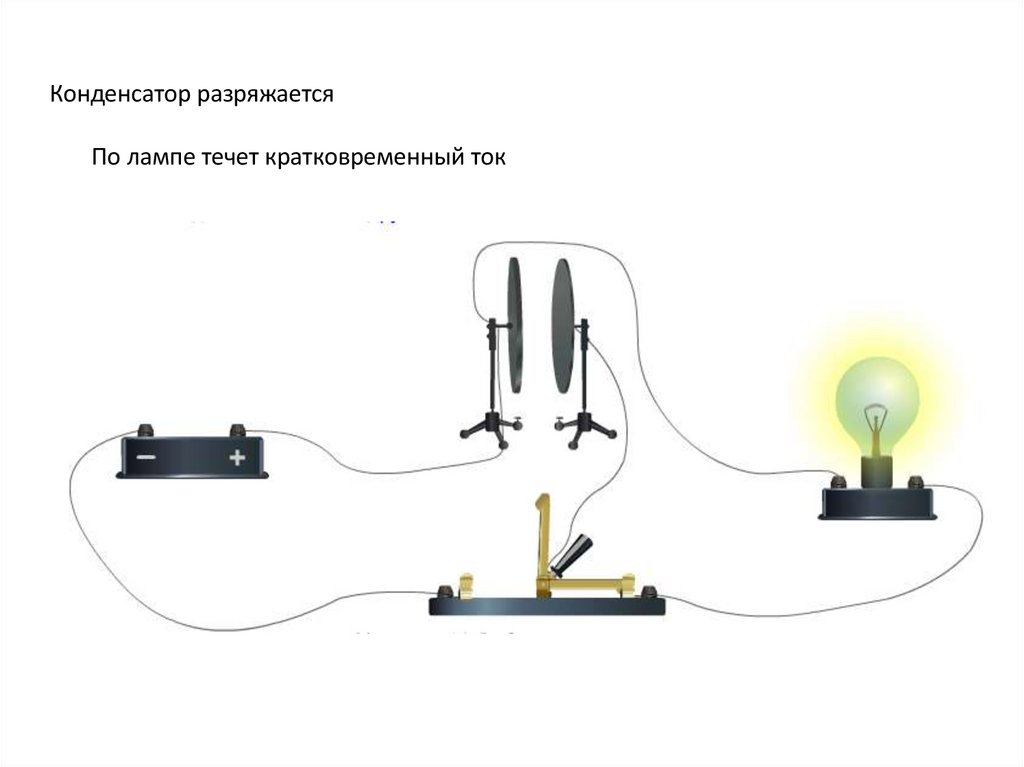

Конденсатор разряжается
По лампе течет кратковременный ток

42.

43.

44.

45.

46.

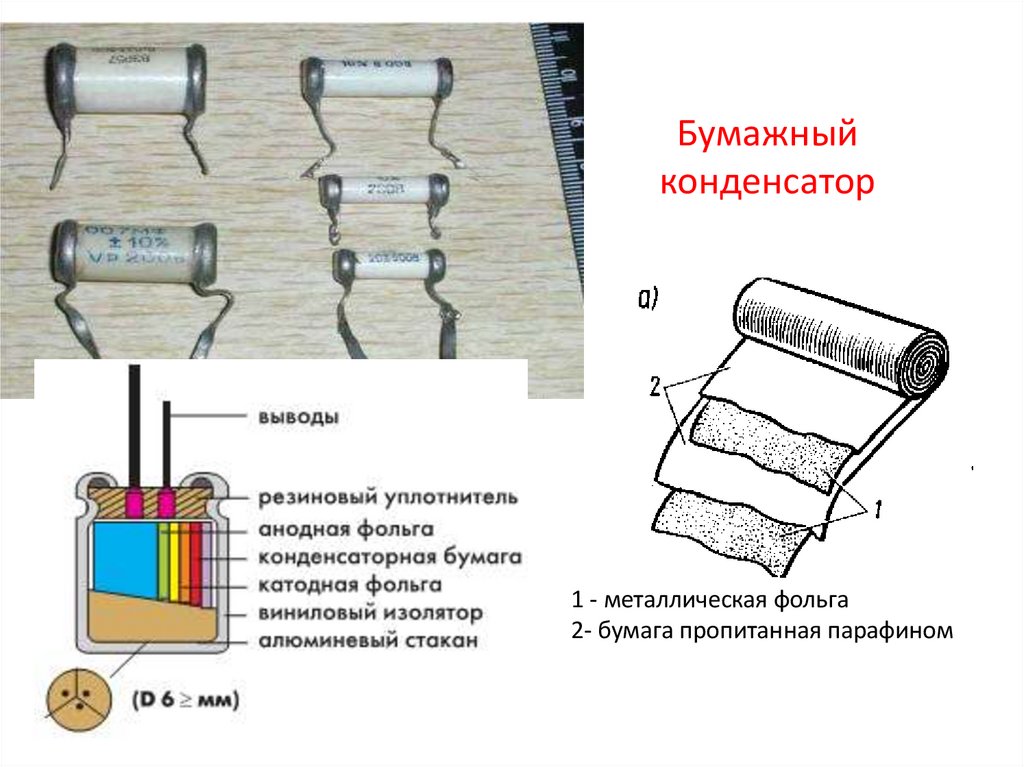

Бумажный
конденсатор
1 - металлическая фольга
2- бумага пропитанная парафином

47.

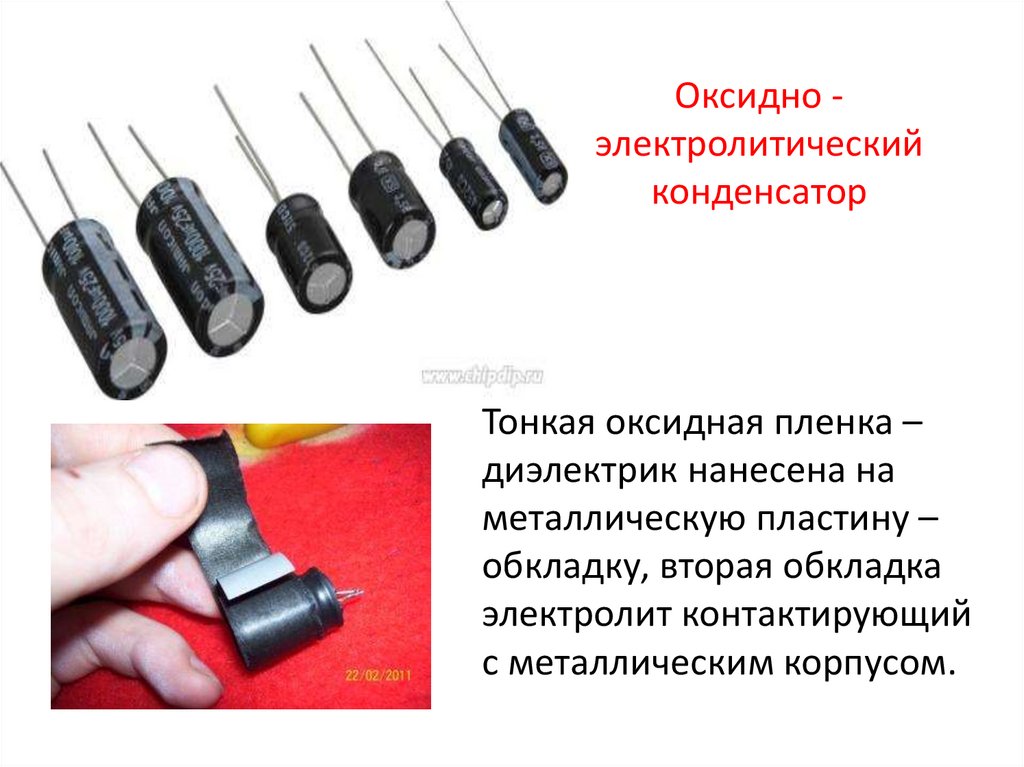

Оксидно электролитический
конденсатор
Тонкая оксидная пленка –
диэлектрик нанесена на
металлическую пластину –
обкладку, вторая обкладка
электролит контактирующий
с металлическим корпусом.

48.

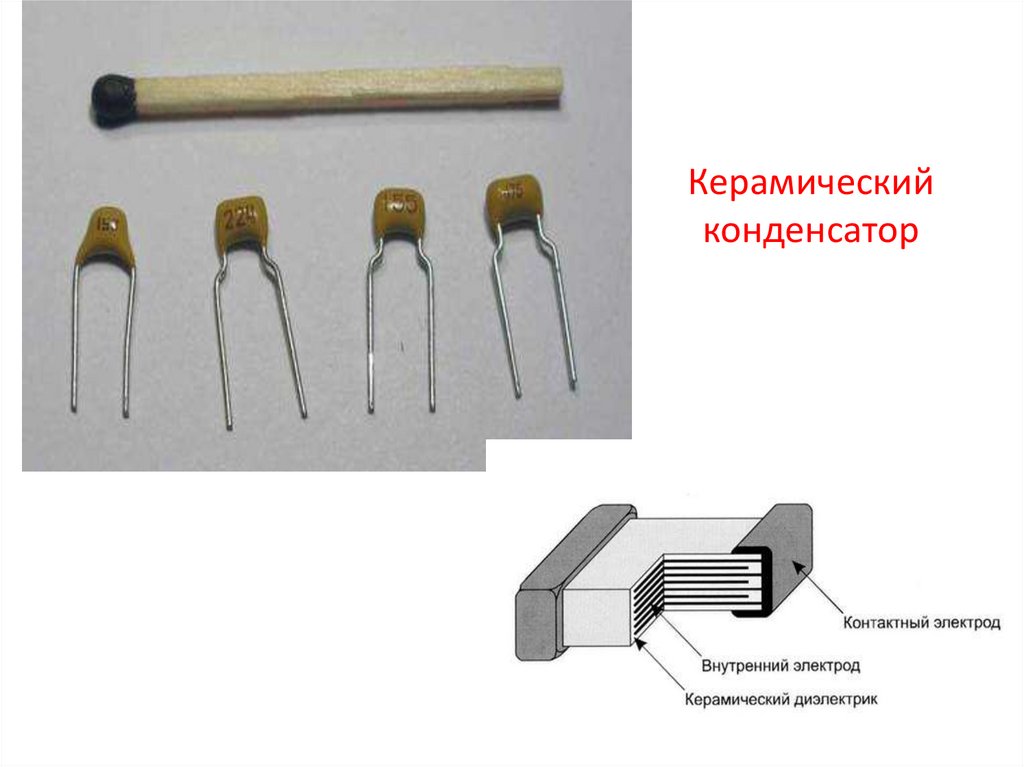

Керамический
конденсатор

49.

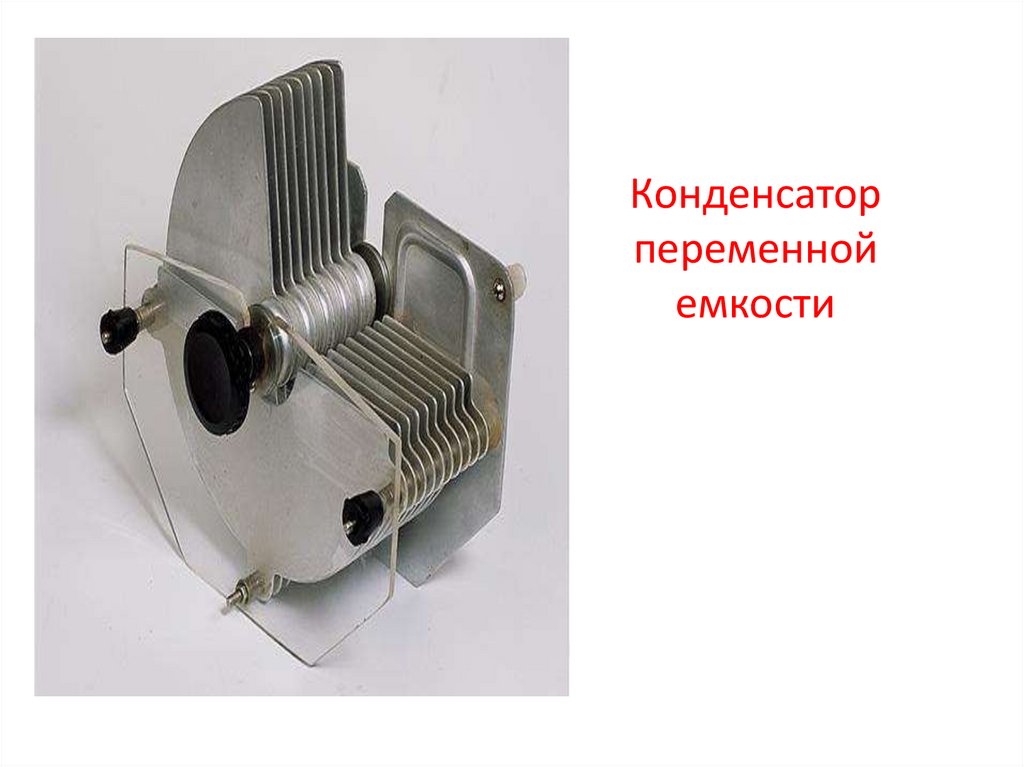

Конденсатор
переменной
емкости

50.

51.

52.

53.

54.

55.

56.

57.

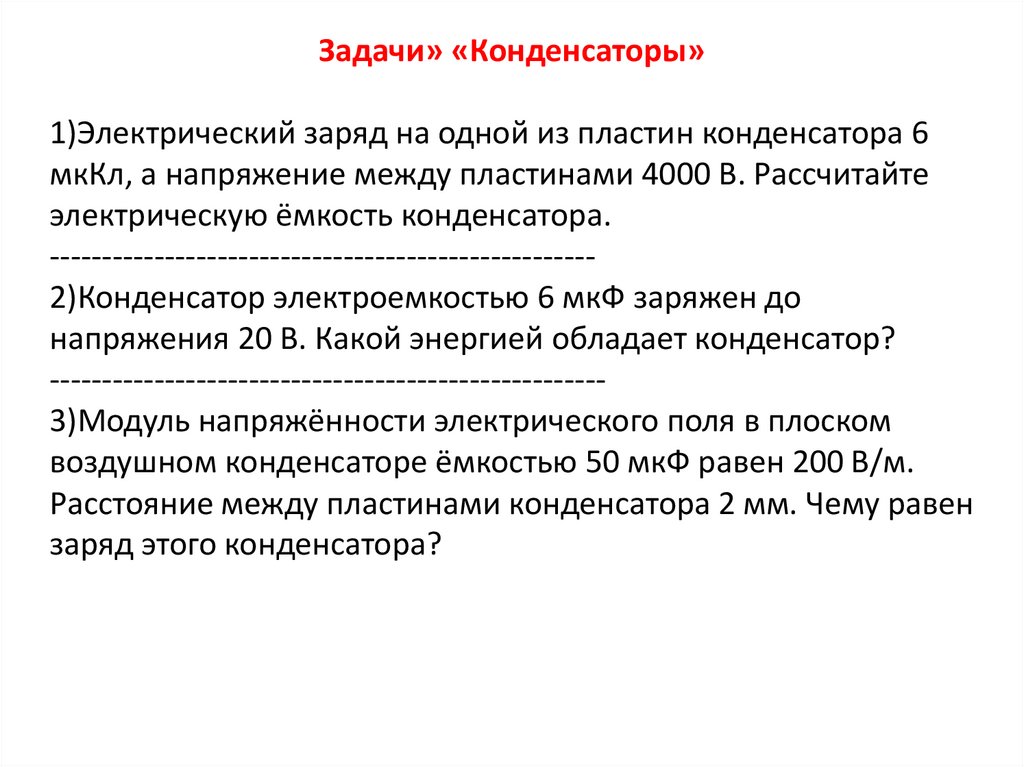

Задачи» «Конденсаторы»
1)Электрический заряд на одной из пластин конденсатора 6
мкКл, а напряжение между пластинами 4000 В. Рассчитайте
электрическую ёмкость конденсатора.
---------------------------------------------------2)Конденсатор электроемкостью 6 мкФ заряжен до
напряжения 20 В. Какой энергией обладает конденсатор?
----------------------------------------------------3)Модуль напряжённости электрического поля в плоском
воздушном конденсаторе ёмкостью 50 мкФ равен 200 В/м.
Расстояние между пластинами конденсатора 2 мм. Чему равен
заряд этого конденсатора?

58.

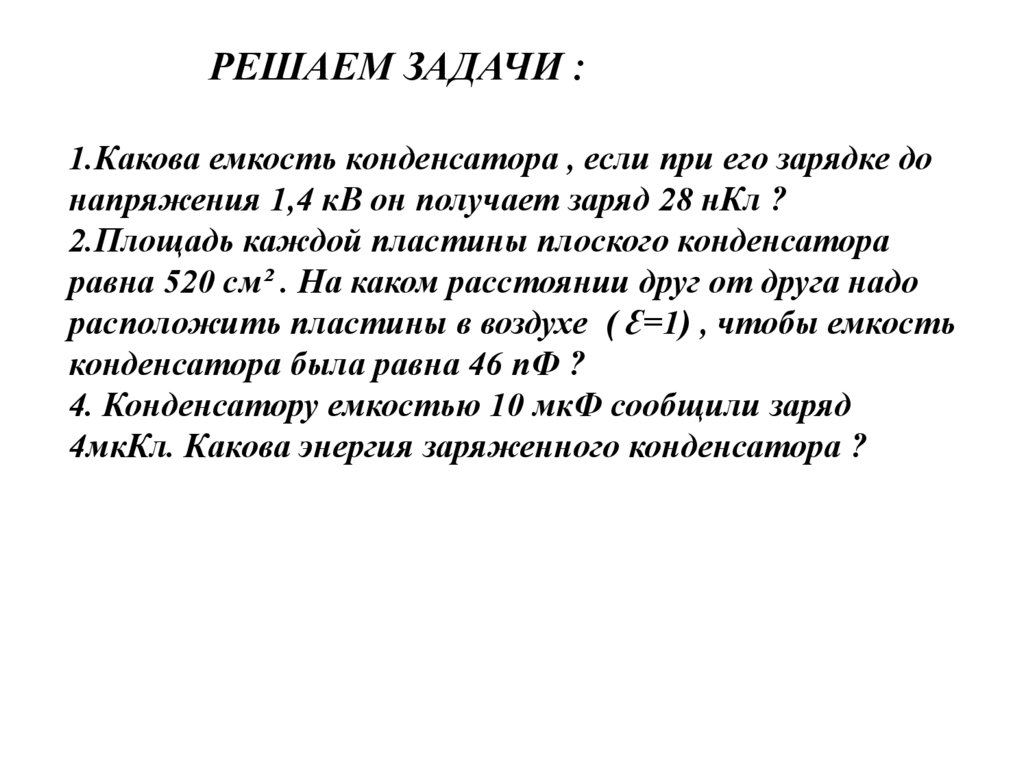

РЕШАЕМ ЗАДАЧИ :
1.Какова емкость конденсатора , если при его зарядке до
напряжения 1,4 кВ он получает заряд 28 нКл ?
2.Площадь каждой пластины плоского конденсатора
равна 520 см² . На каком расстоянии друг от друга надо
расположить пластины в воздухе ( Ɛ=1) , чтобы емкость
конденсатора была равна 46 пФ ?
4. Конденсатору емкостью 10 мкФ сообщили заряд
4мкКл. Какова энергия заряженного конденсатора ?

59.

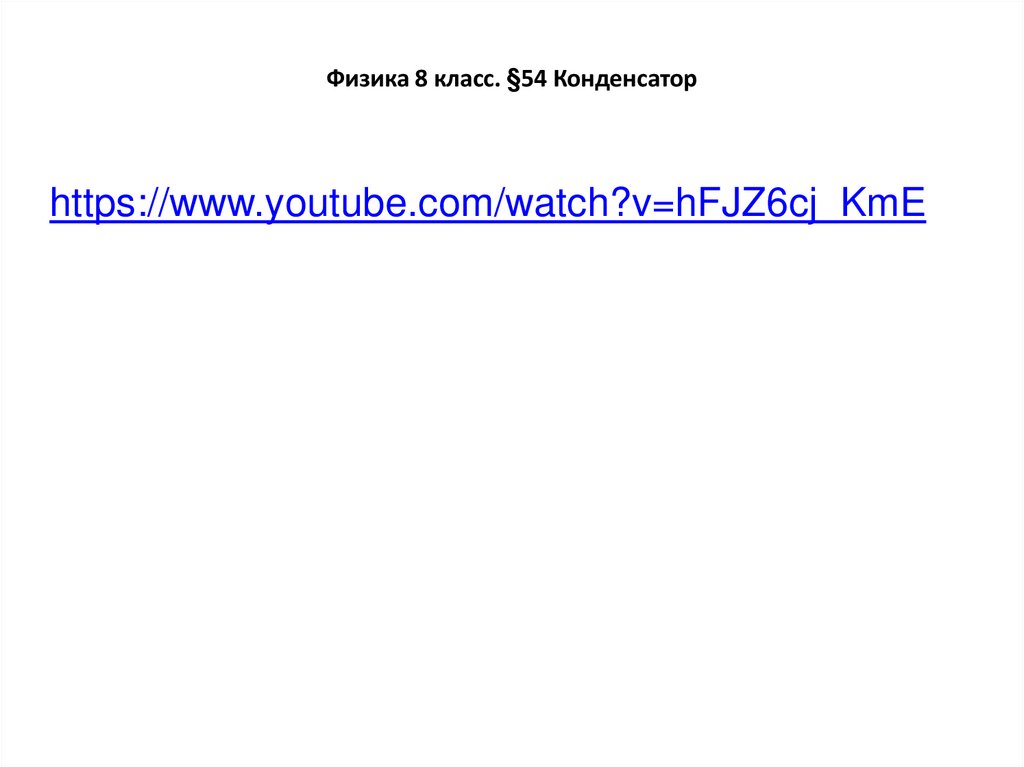

Физика 8 класс. §54 Конденсатор
https://www.youtube.com/watch?v=hFJZ6cj_KmE

60.

61.

62.

63.

64.

65.

66.

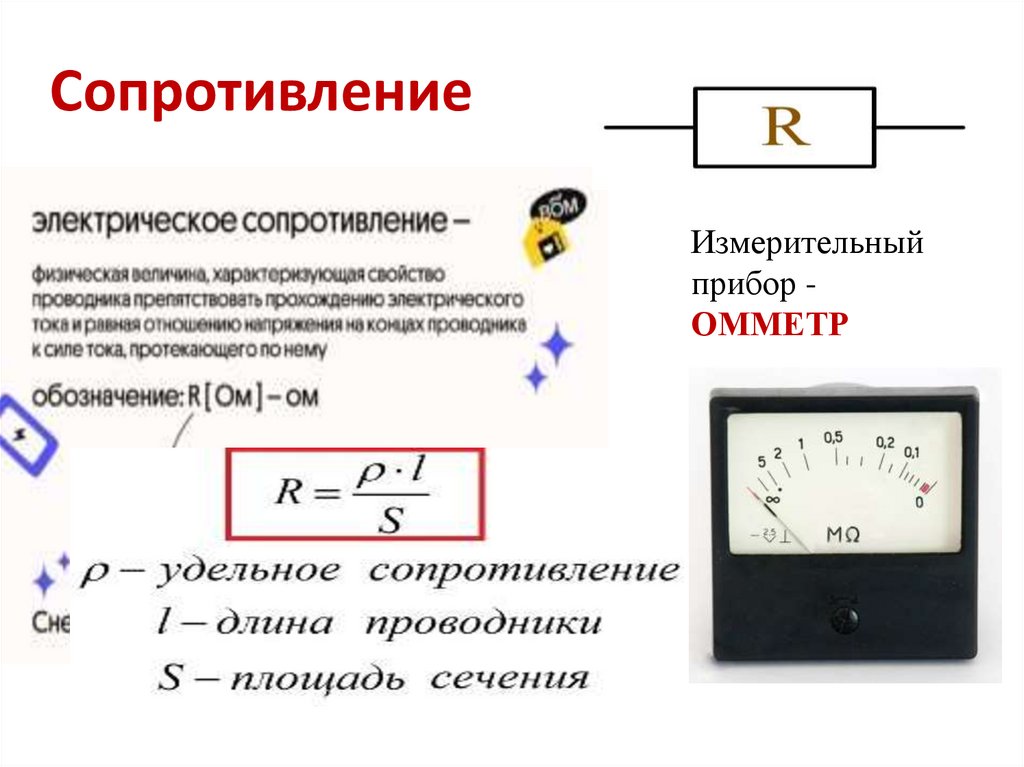

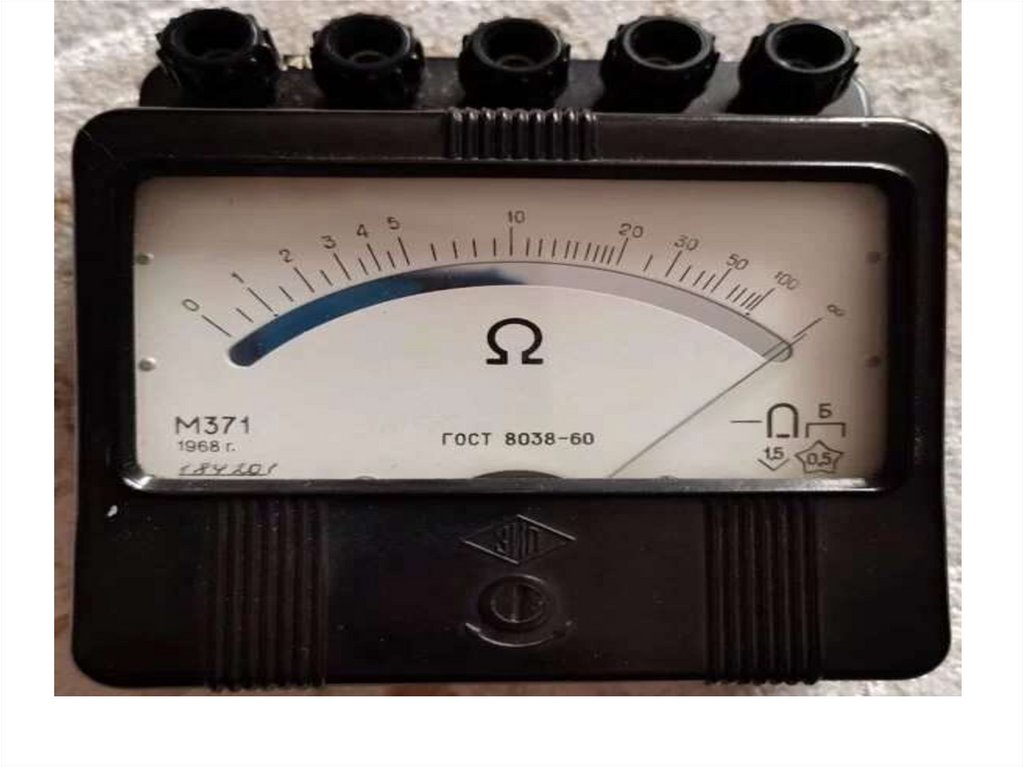

Сопротивление
Измерительный
прибор ОММЕТР

67.

68.

69.

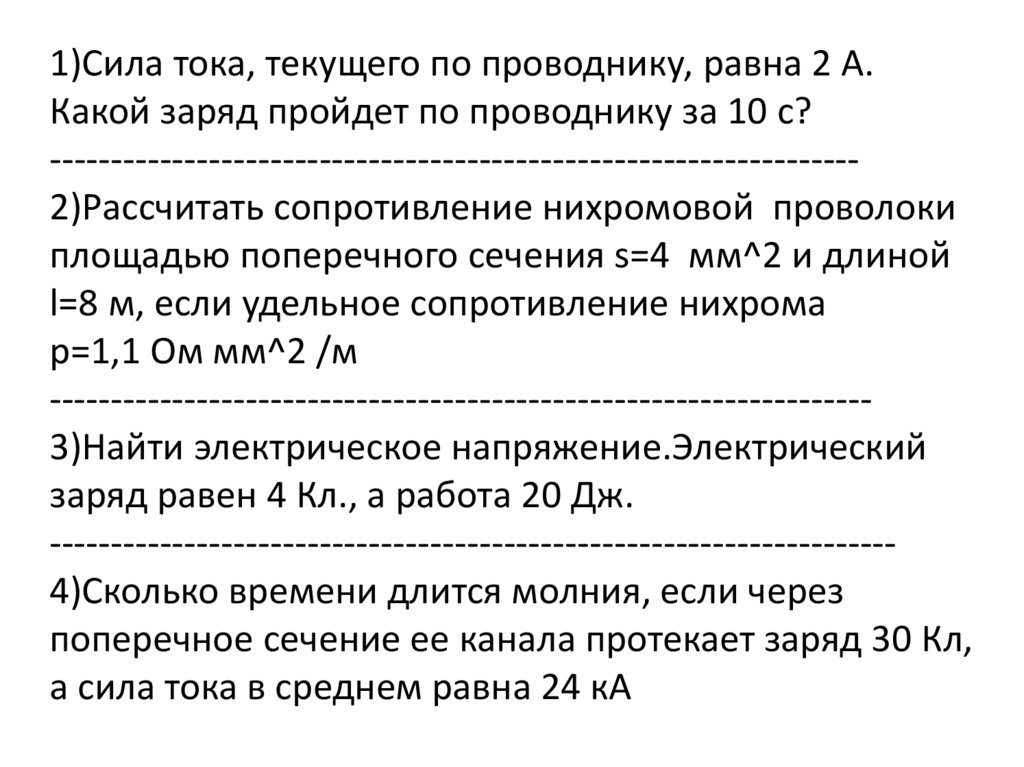

1)Сила тока, текущего по проводнику, равна 2 А.
Какой заряд пройдет по проводнику за 10 с?
-----------------------------------------------------------------2)Рассчитать сопротивление нихромовой проволоки
площадью поперечного сечения s=4 мм^2 и длиной
l=8 м, если удельное сопротивление нихрома
p=1,1 Ом мм^2 /м
------------------------------------------------------------------3)Найти электрическое напряжение.Электрический
заряд равен 4 Кл., а работа 20 Дж.
--------------------------------------------------------------------4)Сколько времени длится молния, если через
поперечное сечение ее канала протекает заряд 30 Кл,
а сила тока в среднем равна 24 кА

70.

71.

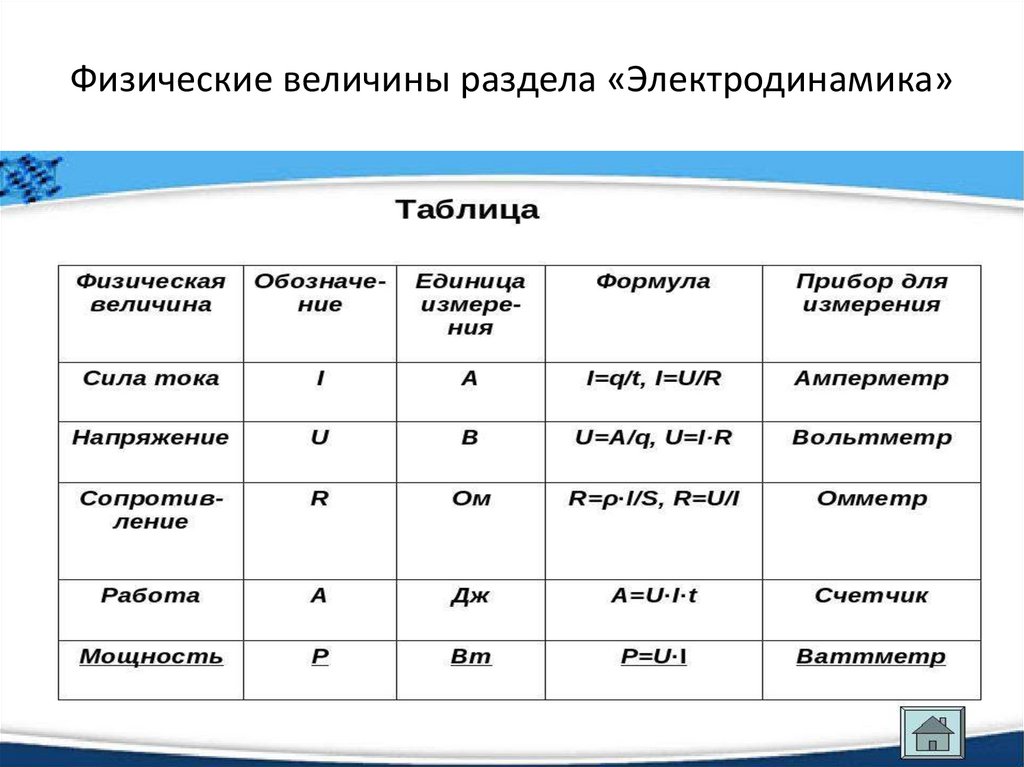

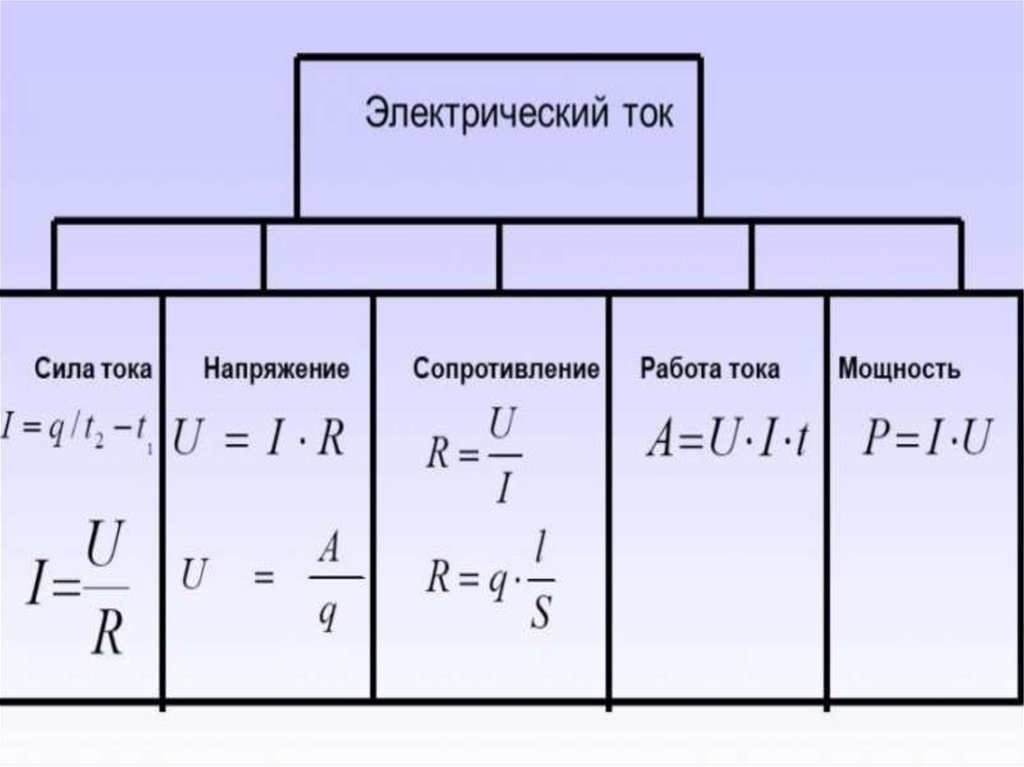

Физические величины раздела «Электродинамика»

72.

73.

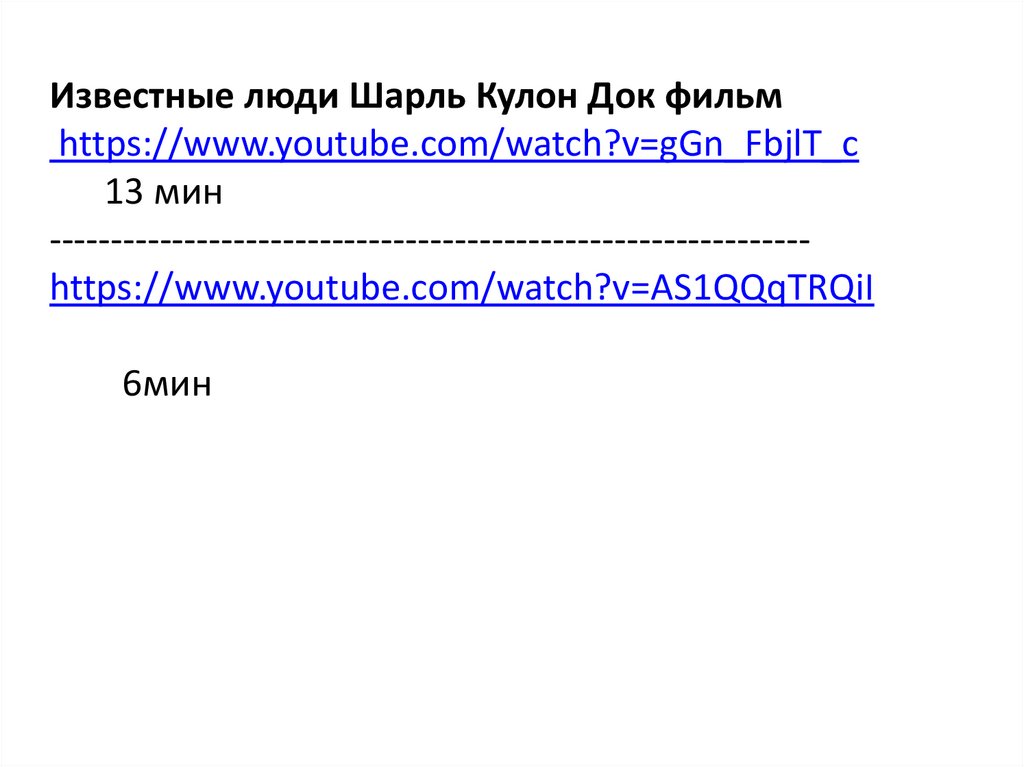

Известные люди Шарль Кулон Док фильм
https://www.youtube.com/watch?v=gGn_FbjlT_c
13 мин
-------------------------------------------------------------https://www.youtube.com/watch?v=AS1QQqTRQiI
6мин

74.

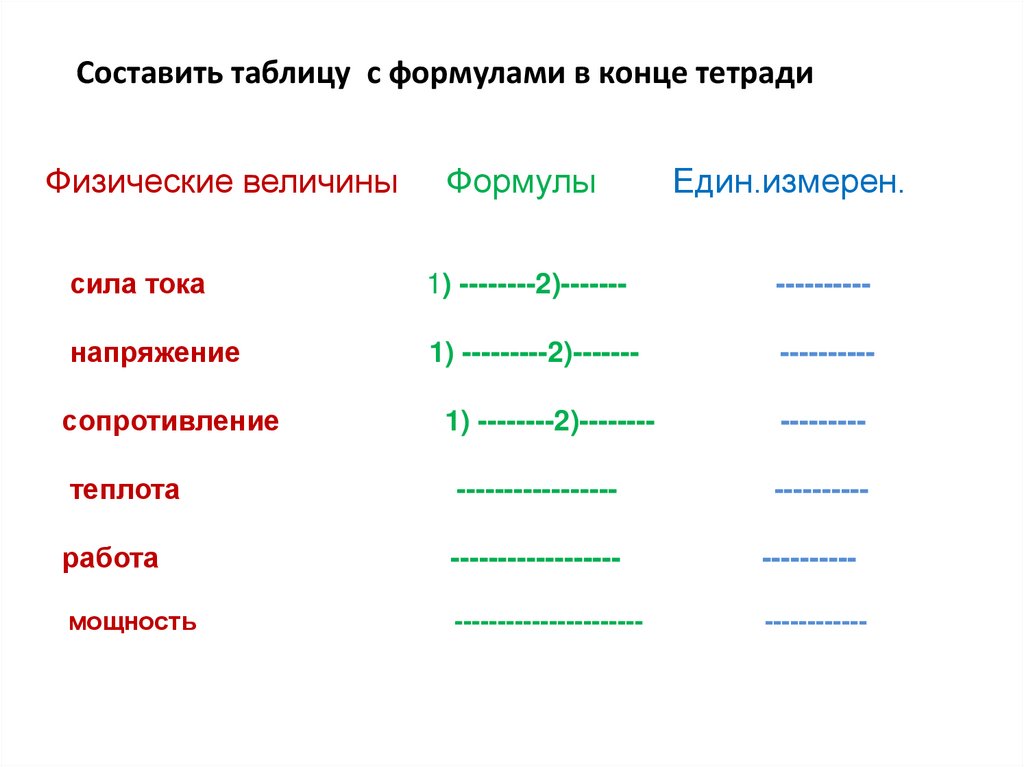

Составить таблицу с формулами в конце тетради
Физические величины
Формулы
Един.измерен.
сила тока
1) --------2)-------
----------
напряжение
1) ---------2)-------
----------
сопротивление
1) --------2)--------
---------
теплота
-----------------
----------
работа
------------------
----------
мощность
----------------------
------------
