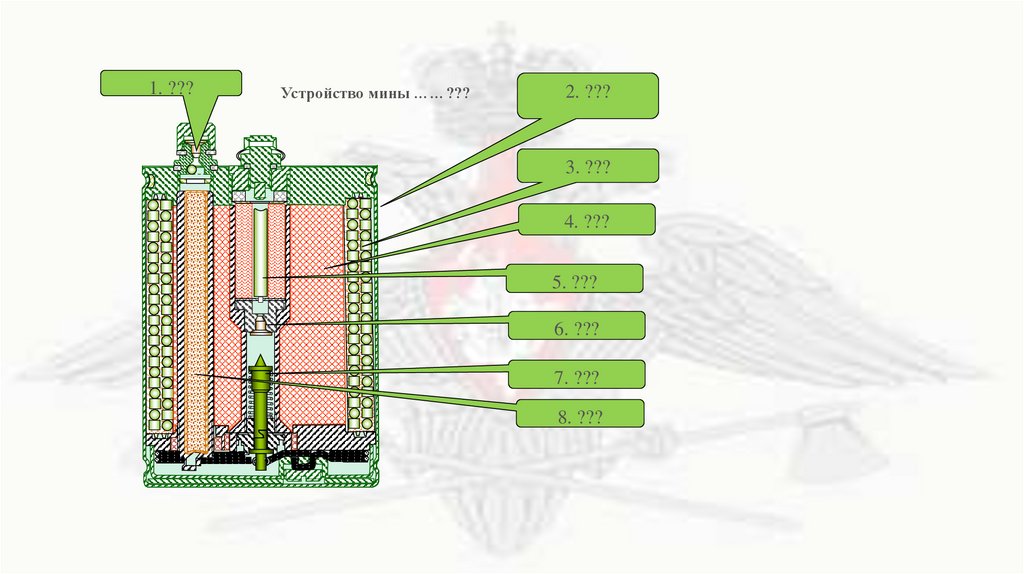

Устройство мины ……???
2. ???
3. ???
4. ???
5. ???
6. ???
7. ???
8. ???

2.

???

3.

4.

5.

6.

7.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
7

8.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
8

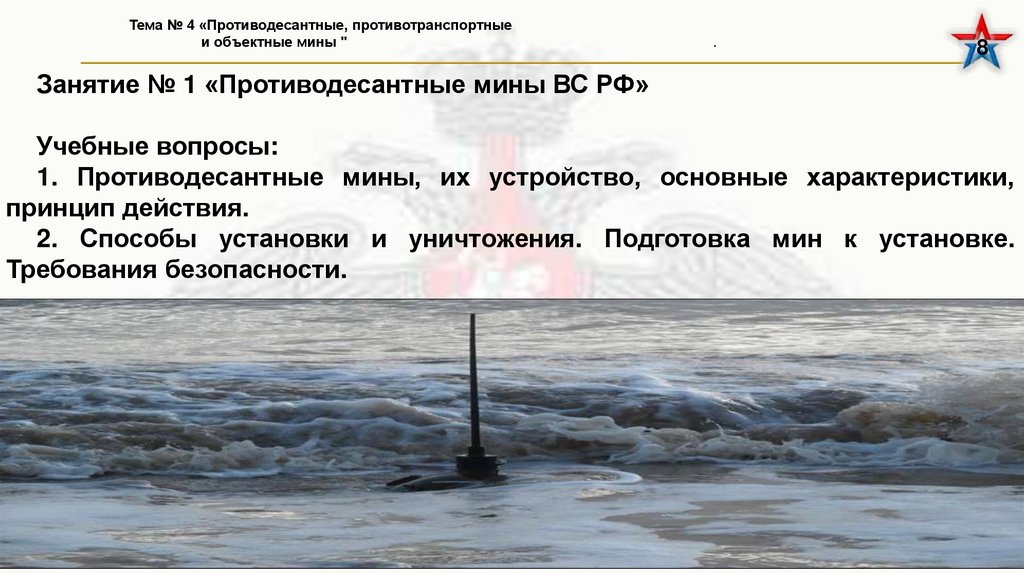

Занятие № 1 «Противодесантные мины ВС РФ»
Учебные вопросы:
1. Противодесантные мины, их устройство, основные характеристики,
принцип действия.
2. Способы установки и уничтожения. Подготовка мин к установке.
Требования безопасности.

9.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
9

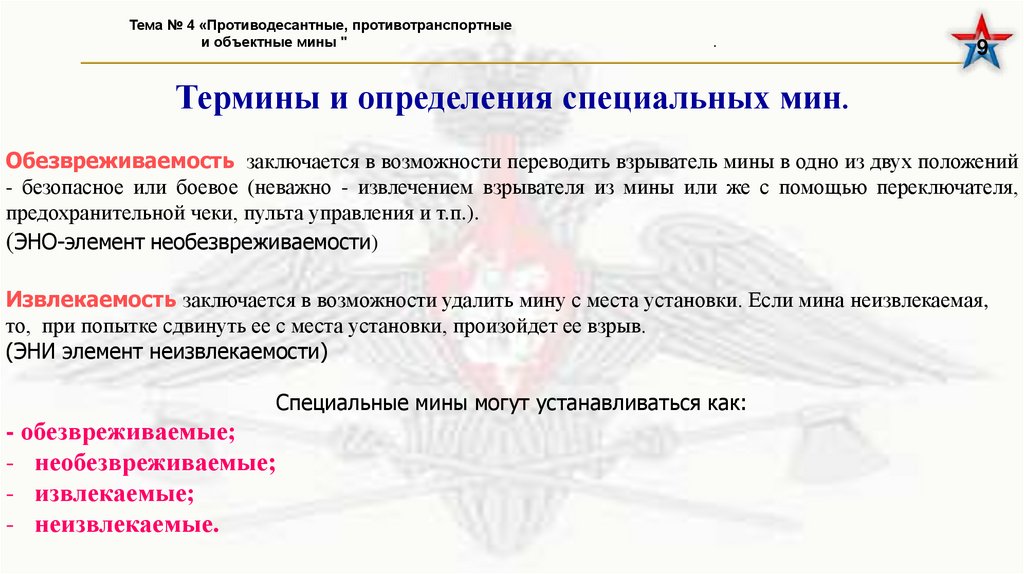

Термины и определения специальных мин.
Обезвреживаемость заключается в возможности переводить взрыватель мины в одно из двух положений
- безопасное или боевое (неважно - извлечением взрывателя из мины или же с помощью переключателя,
предохранительной чеки, пульта управления и т.п.).
(ЭНО-элемент необезвреживаемости)
Извлекаемость заключается в возможности удалить мину с места установки. Если мина неизвлекаемая,
то, при попытке сдвинуть ее с места установки, произойдет ее взрыв.
(ЭНИ элемент неизвлекаемости)
Специальные мины могут устанавливаться как:
- обезвреживаемые;
- необезвреживаемые;
- извлекаемые;
- неизвлекаемые.

10.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
Учебный вопрос № 1.
Противодесантные мины, их устройство, основные характеристики, принцип действия.
1
0

11.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
1
1

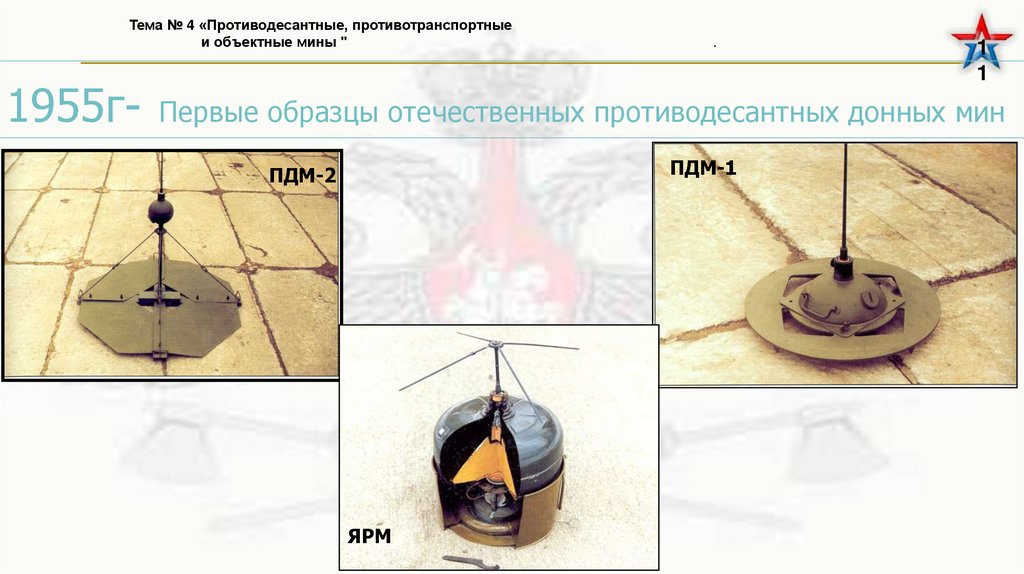

1955г- Первые образцы отечественных противодесантных донных мин
ПДМ-1
ПДМ-2
ЯРМ

12.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
1
2

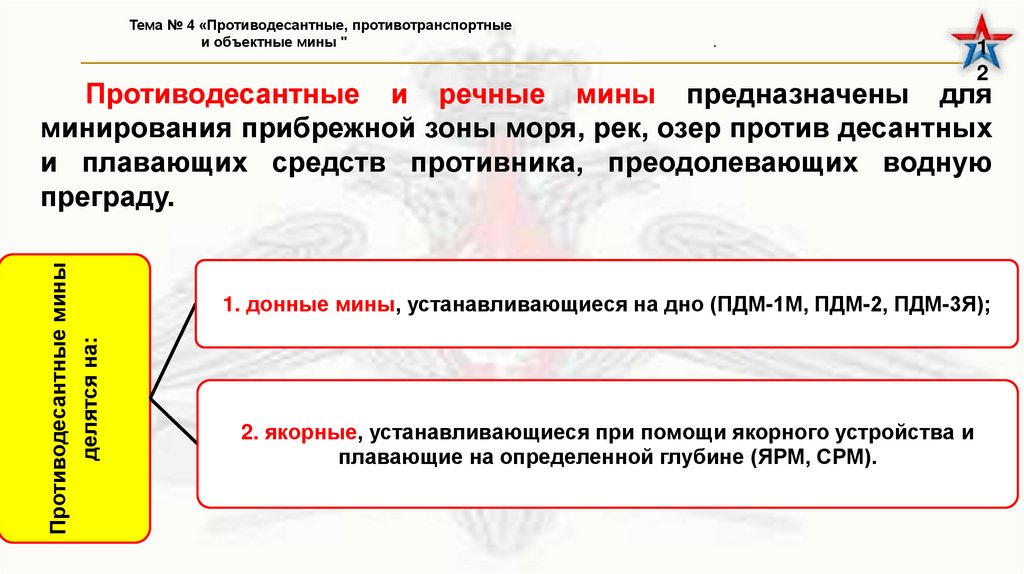

Противодесантные мины
делятся на:
Противодесантные и речные мины предназначены для
минирования прибрежной зоны моря, рек, озер против десантных
и плавающих средств противника, преодолевающих водную
преграду.
1. донные мины, устанавливающиеся на дно (ПДМ-1М, ПДМ-2, ПДМ-3Я);
2. якорные, устанавливающиеся при помощи якорного устройства и
плавающие на определенной глубине (ЯРМ, СРМ).

13.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
13

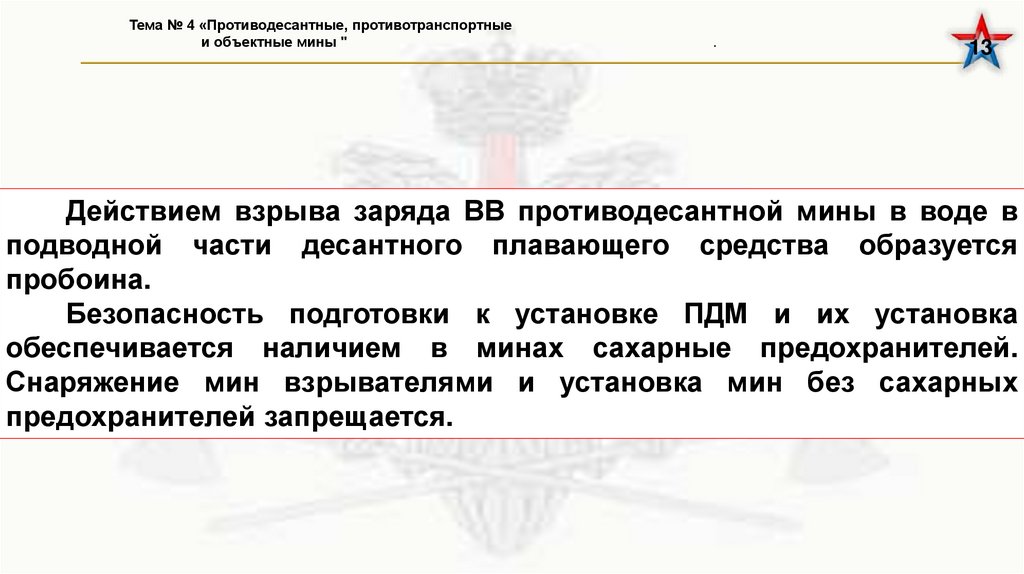

Действием взрыва заряда ВВ противодесантной мины в воде в
подводной части десантного плавающего средства образуется
пробоина.

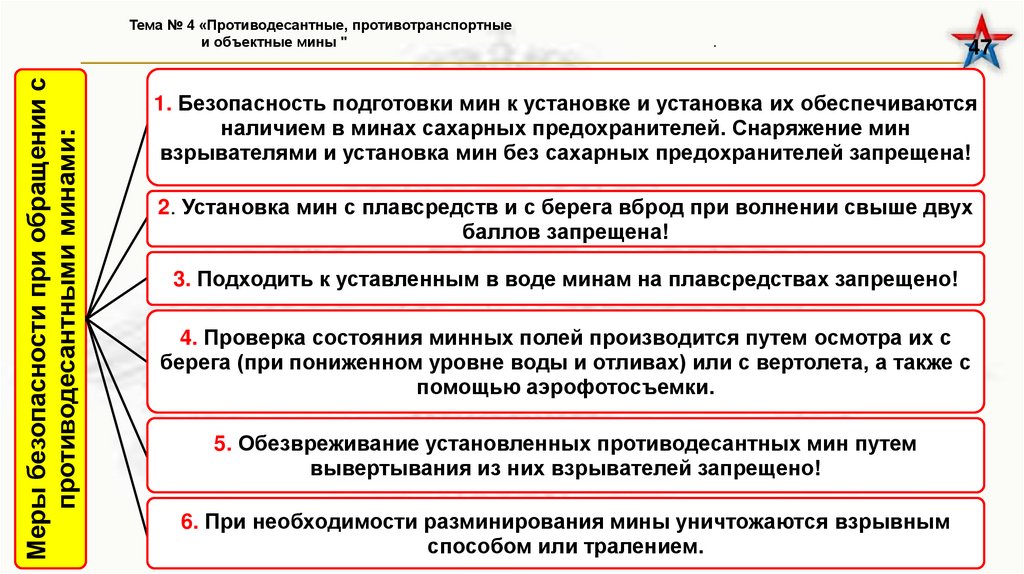

Безопасность подготовки к установке ПДМ и их установка
обеспечивается наличием в минах сахарные предохранителей.
Снаряжение мин взрывателями и установка мин без сахарных
предохранителей запрещается.

14.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "

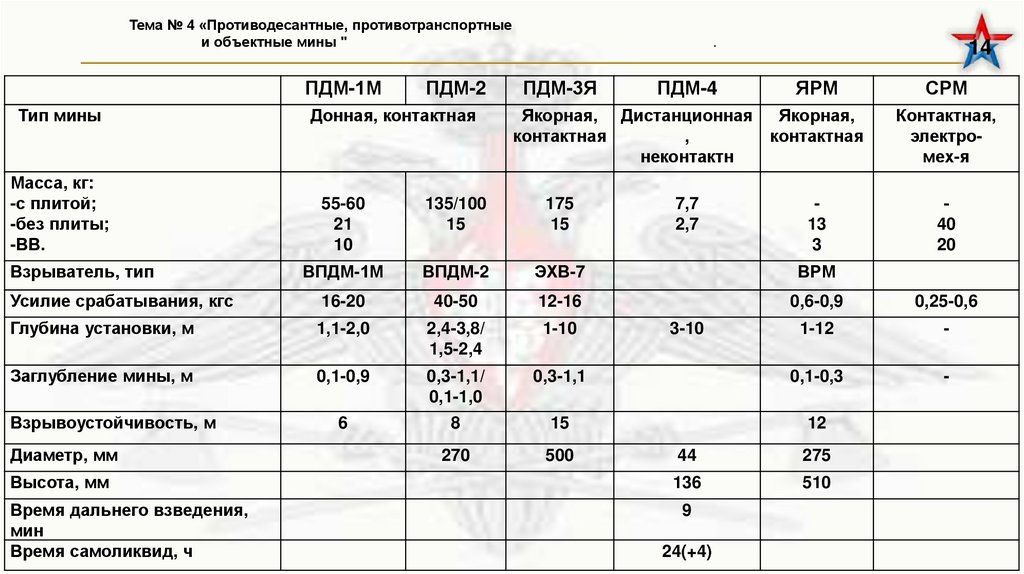

ПДМ-1М
ПДМ-2
.
ПДМ-3Я
ПДМ-4
ЯРМ

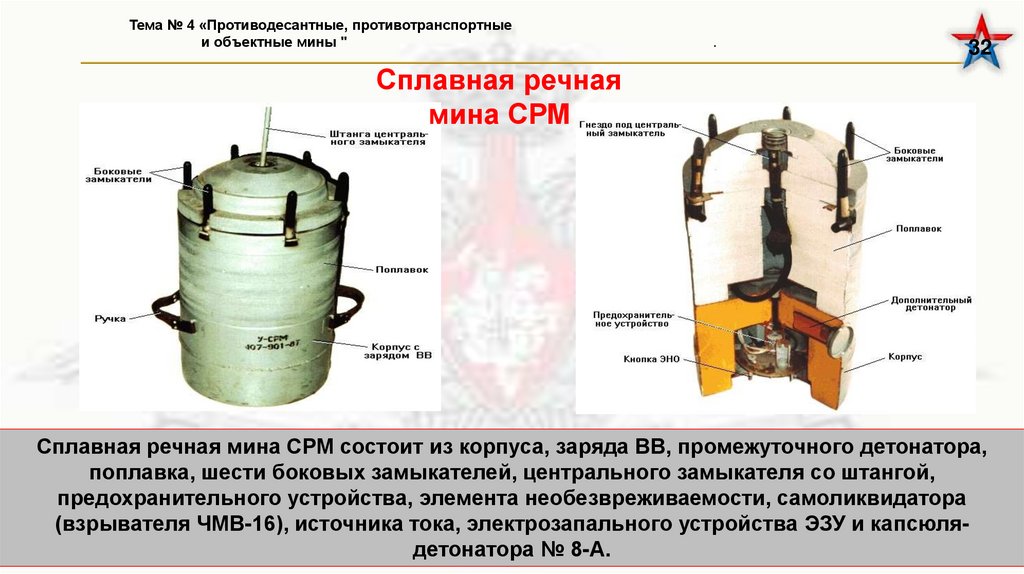

СРМ
Якорная,
контактная
Контактная,
электромех-я
13
3
40
20
Тип мины
Донная, контактная
Масса, кг:
-с плитой;
-без плиты;
-ВВ.
55-60
21
10
135/100
15
175
15
ВПДМ-1М
ВПДМ-2
ЭХВ-7
ВРМ
Усилие срабатывания, кгс
16-20
40-50
12-16
0,6-0,9
0,25-0,6
Глубина установки, м
1,1-2,0
2,4-3,8/
1,5-2,4
1-10
1-12
-
Заглубление мины, м
0,1-0,9
0,3-1,1/
0,1-1,0
0,3-1,1
0,1-0,3
-
Взрывоустойчивость, м
6
8
15
12
270
500
Взрыватель, тип
Диаметр, мм
Якорная, Дистанционная
контактная
,
неконтактн
14
7,7
2,7
3-10
44
275
Высота, мм
136
510
Время дальнего взведения,
мин
Время самоликвид, ч
9
24(+4)

15.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
15

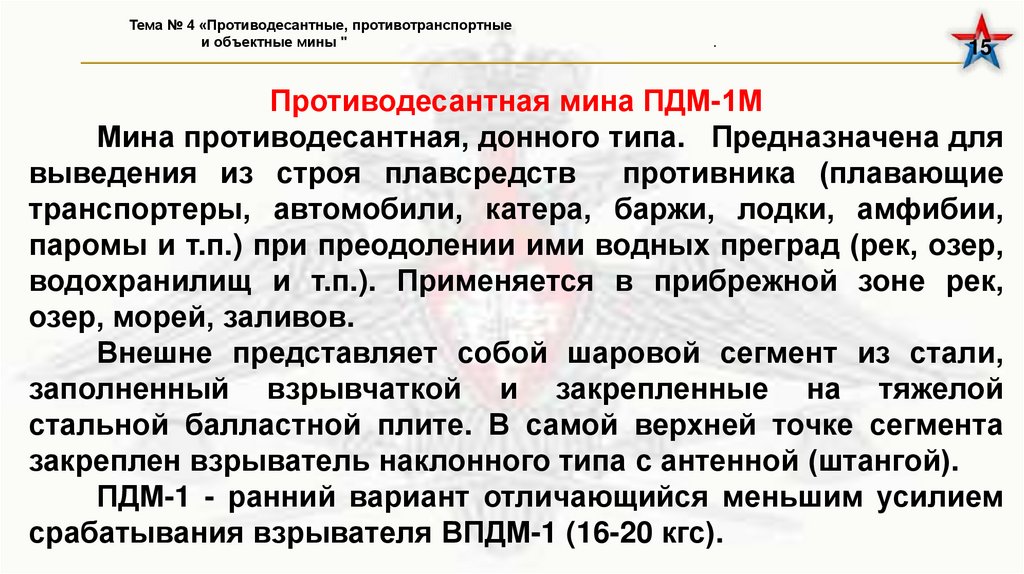

Противодесантная мина ПДМ-1М
Мина противодесантная, донного типа. Предназначена для
выведения из строя плавсредств
противника (плавающие
транспортеры, автомобили, катера, баржи, лодки, амфибии,
паромы и т.п.) при преодолении ими водных преград (рек, озер,
водохранилищ и т.п.). Применяется в прибрежной зоне рек,
озер, морей, заливов.
Внешне представляет собой шаровой сегмент из стали,
заполненный взрывчаткой и закрепленные на тяжелой
стальной балластной плите. В самой верхней точке сегмента
закреплен взрыватель наклонного типа с антенной (штангой).
ПДМ-1 - ранний вариант отличающийся меньшим усилием
срабатывания взрывателя ВПДМ-1 (16-20 кгс).

16.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.

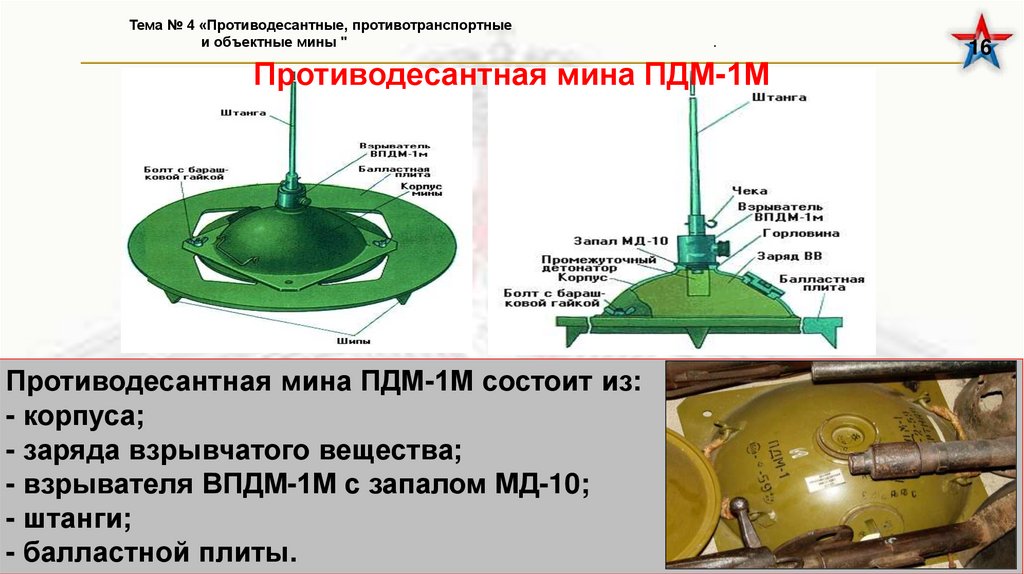

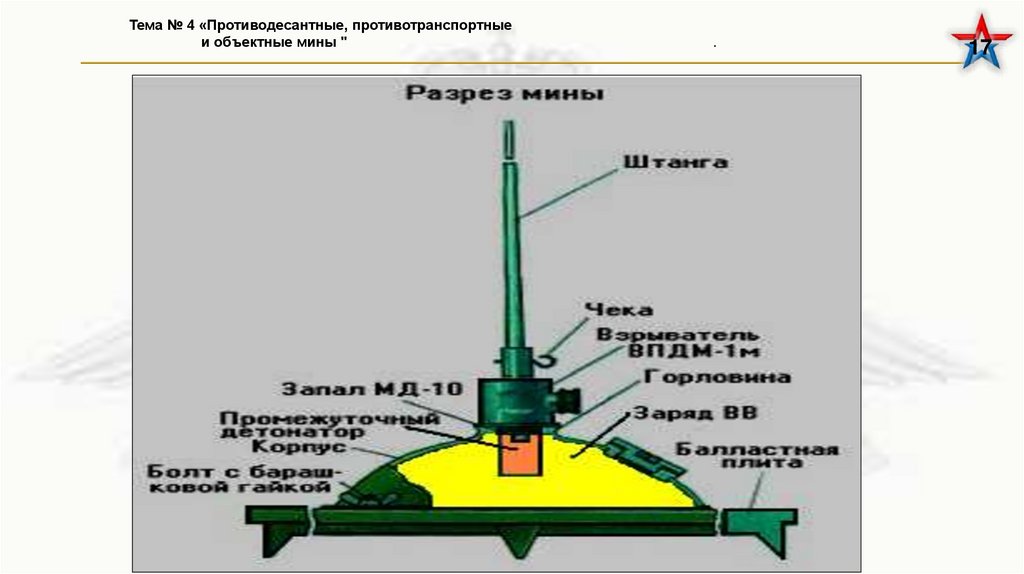

Противодесантная мина ПДМ-1М
Противодесантная мина ПДМ-1М состоит из:
- корпуса;
- заряда взрывчатого вещества;
- взрывателя ВПДМ-1М с запалом МД-10;
- штанги;
- балластной плиты.
16

17.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
17

18.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
18

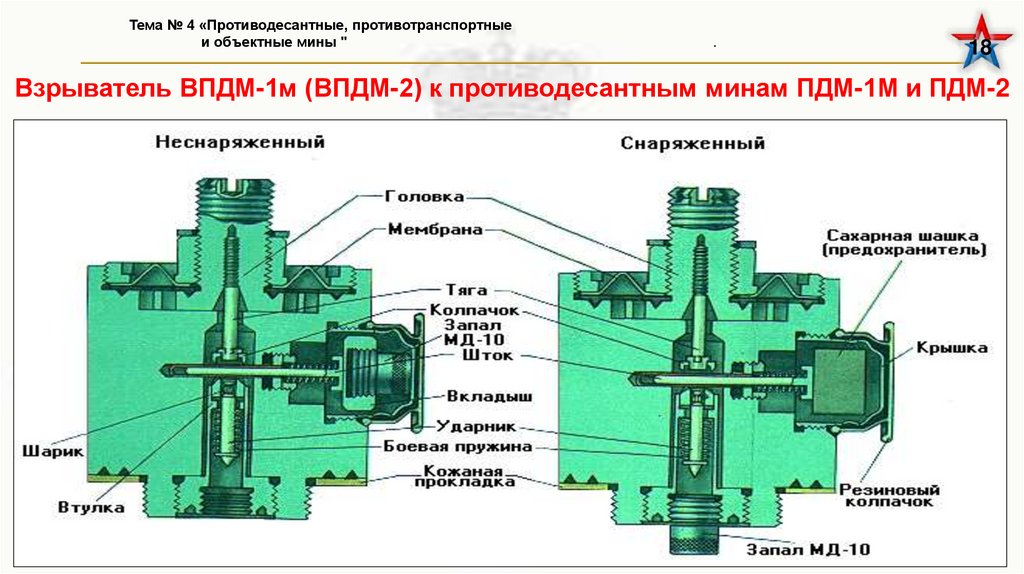

Взрыватель ВПДМ-1м (ВПДМ-2) к противодесантным минам ПДМ-1М и ПДМ-2

19.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
19

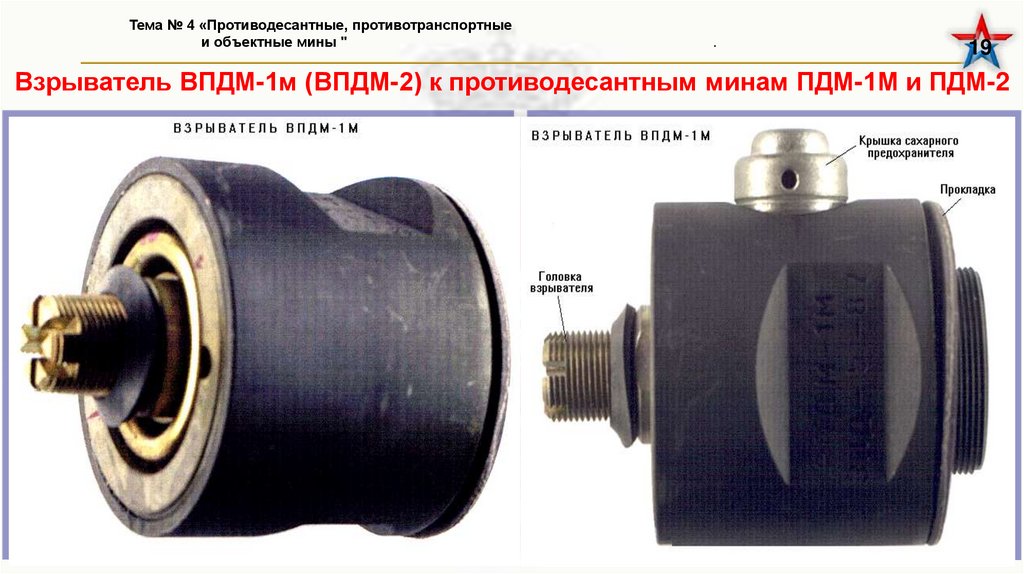

Взрыватель ВПДМ-1м (ВПДМ-2) к противодесантным минам ПДМ-1М и ПДМ-2

20.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
20

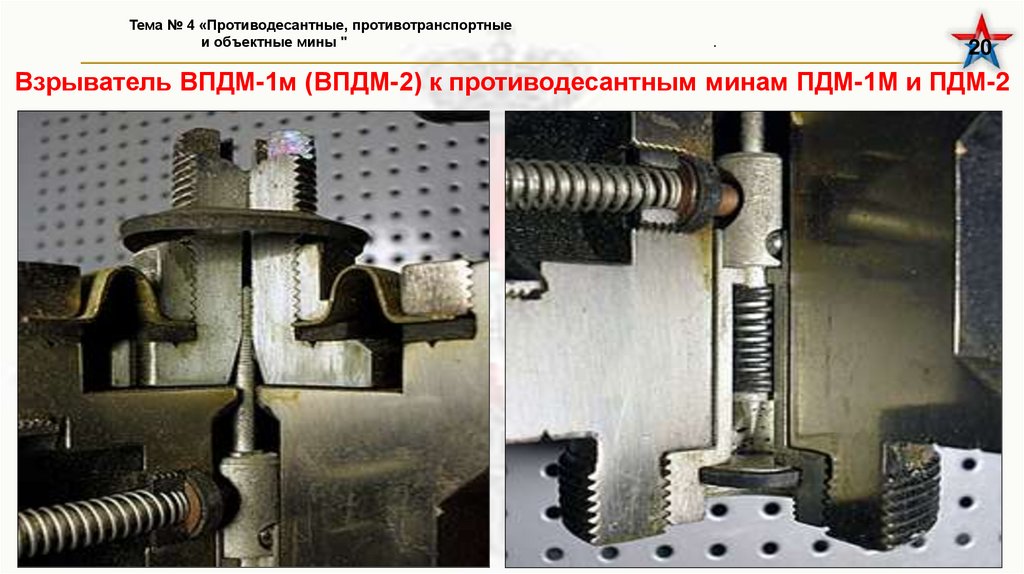

Взрыватель ВПДМ-1м (ВПДМ-2) к противодесантным минам ПДМ-1М и ПДМ-2

21.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
21

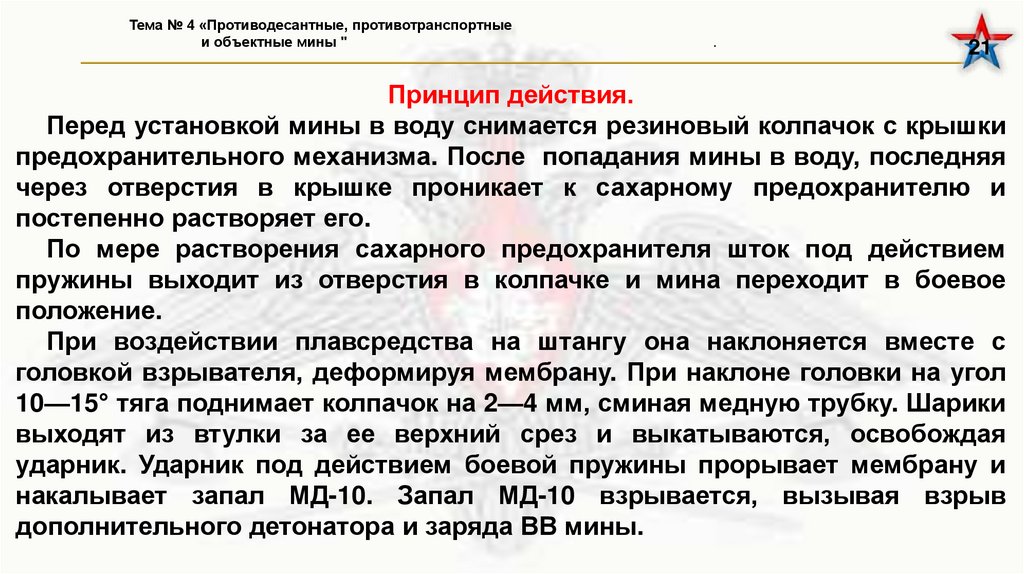

Принцип действия.
Перед установкой мины в воду снимается резиновый колпачок с крышки
предохранительного механизма. После попадания мины в воду, последняя
через отверстия в крышке проникает к сахарному предохранителю и
постепенно растворяет его.
По мере растворения сахарного предохранителя шток под действием
пружины выходит из отверстия в колпачке и мина переходит в боевое
положение.
При воздействии плавсредства на штангу она наклоняется вместе с
головкой взрывателя, деформируя мембрану. При наклоне головки на угол
10—15° тяга поднимает колпачок на 2—4 мм, сминая медную трубку. Шарики
выходят из втулки за ее верхний срез и выкатываются, освобождая
ударник. Ударник под действием боевой пружины прорывает мембрану и
накалывает запал МД-10. Запал МД-10 взрывается, вызывая взрыв
дополнительного детонатора и заряда ВВ мины.

22.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
22

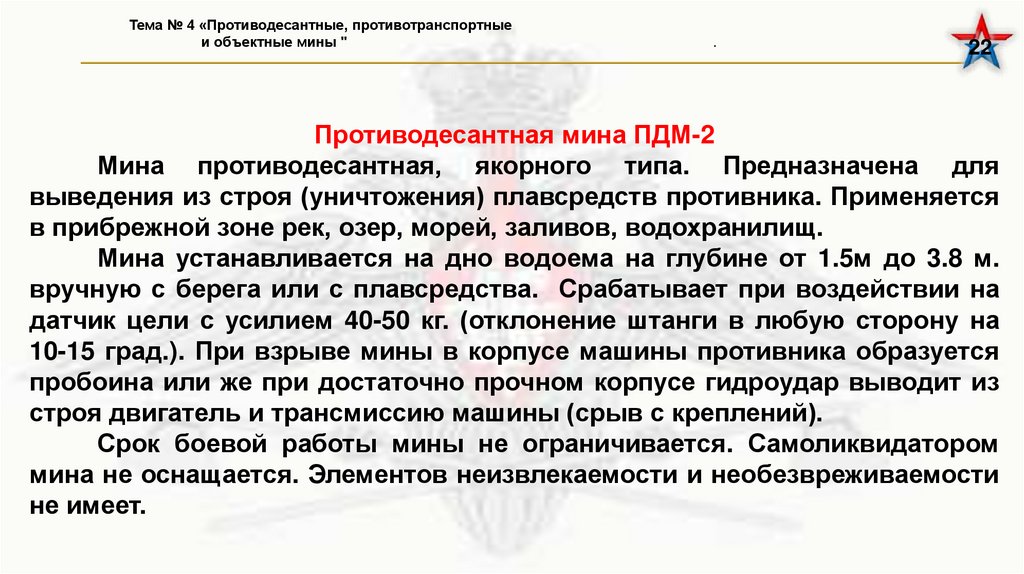

Противодесантная мина ПДМ-2
Мина противодесантная, якорного типа. Предназначена для
выведения из строя (уничтожения) плавсредств противника. Применяется
в прибрежной зоне рек, озер, морей, заливов, водохранилищ.
Мина устанавливается на дно водоема на глубине от 1.5м до 3.8 м.
вручную с берега или с плавсредства. Срабатывает при воздействии на
датчик цели с усилием 40-50 кг. (отклонение штанги в любую сторону на
10-15 град.). При взрыве мины в корпусе машины противника образуется
пробоина или же при достаточно прочном корпусе гидроудар выводит из
строя двигатель и трансмиссию машины (срыв с креплений).
Срок боевой работы мины не ограничивается. Самоликвидатором
мина не оснащается. Элементов неизвлекаемости и необезвреживаемости
не имеет.

23.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.

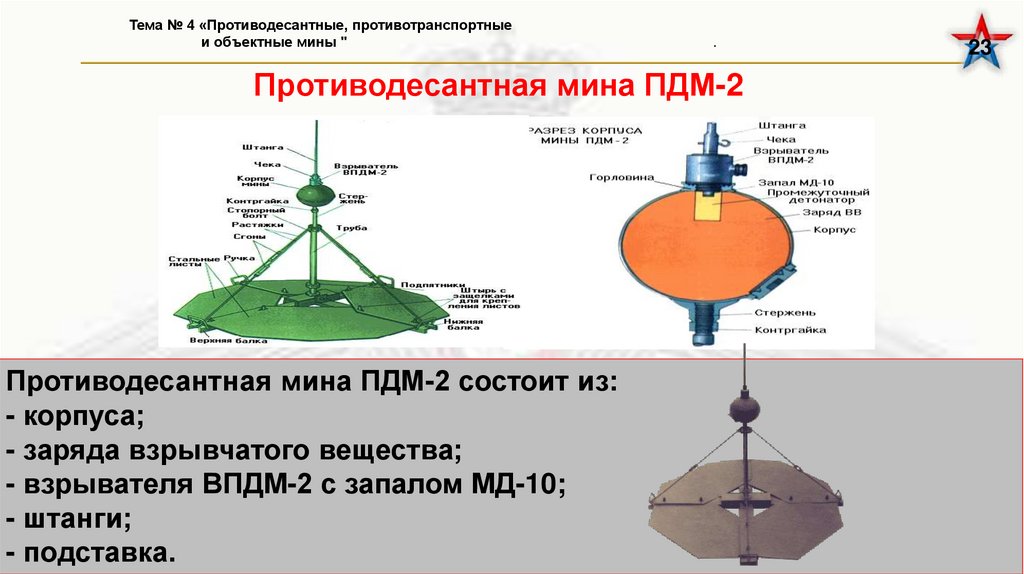

Противодесантная мина ПДМ-2
Противодесантная мина ПДМ-2 состоит из:
- корпуса;
- заряда взрывчатого вещества;
- взрывателя ВПДМ-2 с запалом МД-10;
- штанги;
- подставка.
23

24.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
24

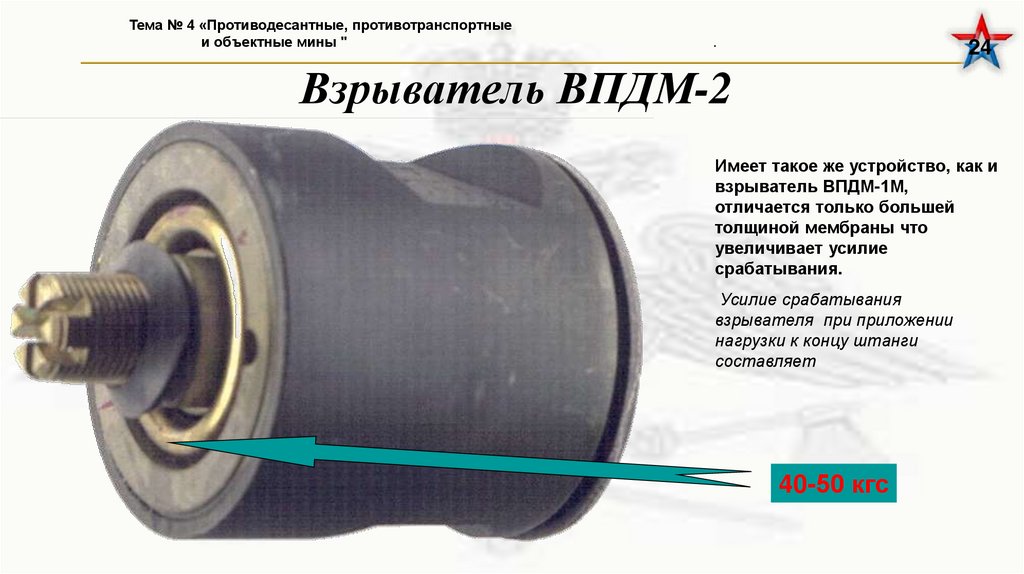

Взрыватель ВПДМ-2
Имеет такое же устройство, как и
взрыватель ВПДМ-1М,
отличается только большей
толщиной мембраны что
увеличивает усилие
срабатывания.
Усилие срабатывания
взрывателя при приложении
нагрузки к концу штанги
составляет
40-50 кгс

25.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
25

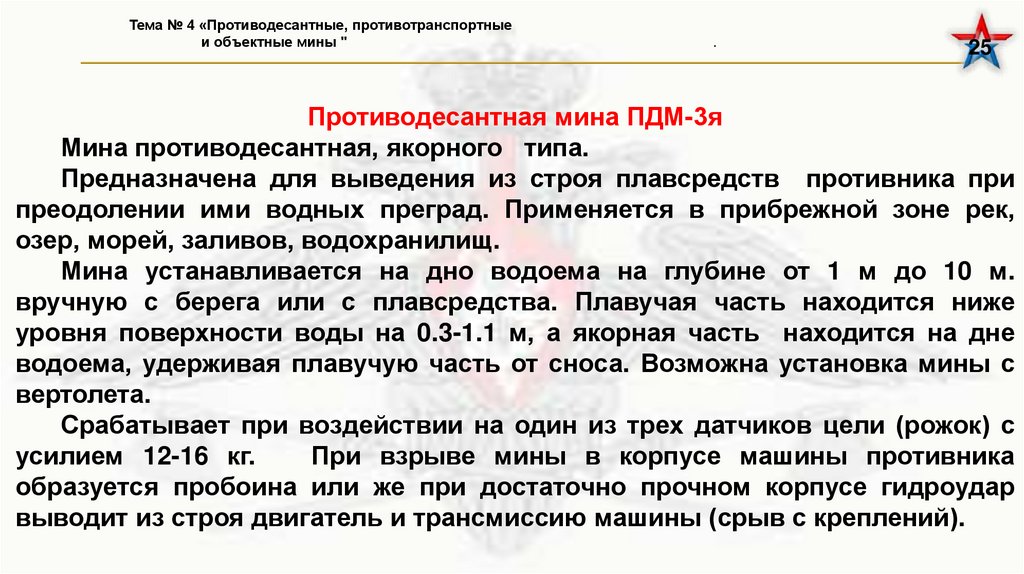

Противодесантная мина ПДМ-3я
Мина противодесантная, якорного типа.
Предназначена для выведения из строя плавсредств противника при
преодолении ими водных преград. Применяется в прибрежной зоне рек,
озер, морей, заливов, водохранилищ.
Мина устанавливается на дно водоема на глубине от 1 м до 10 м.
вручную с берега или с плавсредства. Плавучая часть находится ниже
уровня поверхности воды на 0.3-1.1 м, а якорная часть находится на дне
водоема, удерживая плавучую часть от сноса. Возможна установка мины с
вертолета.
Срабатывает при воздействии на один из трех датчиков цели (рожок) с
усилием 12-16 кг.
При взрыве мины в корпусе машины противника
образуется пробоина или же при достаточно прочном корпусе гидроудар
выводит из строя двигатель и трансмиссию машины (срыв с креплений).

26.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
26

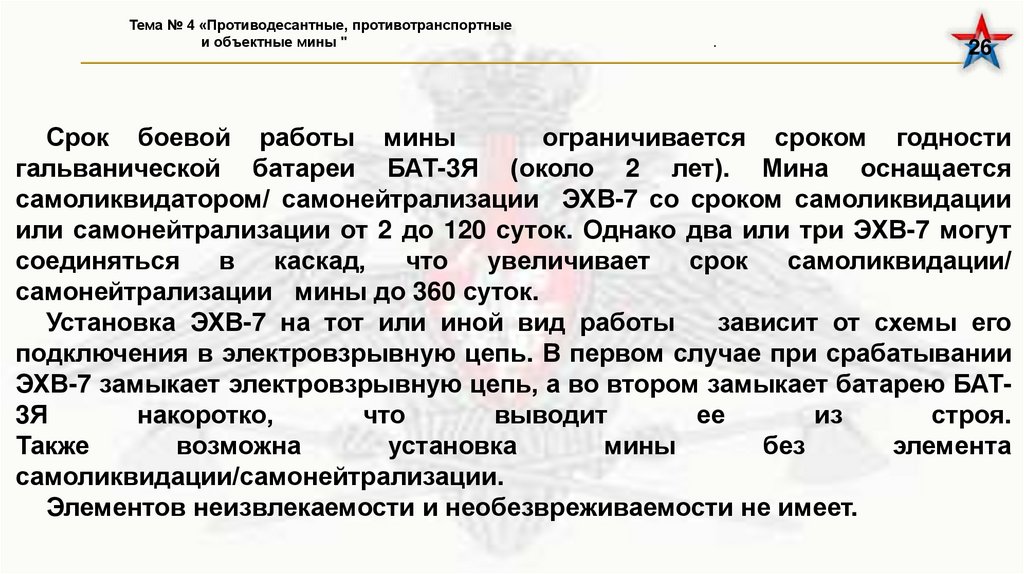

Срок боевой работы мины
ограничивается сроком годности
гальванической батареи БАТ-3Я (около 2 лет). Мина оснащается
самоликвидатором/ самонейтрализации ЭХВ-7 со сроком самоликвидации
или самонейтрализации от 2 до 120 суток. Однако два или три ЭХВ-7 могут
соединяться
в
каскад,
что
увеличивает
срок
самоликвидации/
самонейтрализации мины до 360 суток.
Установка ЭХВ-7 на тот или иной вид работы
зависит от схемы его
подключения в электровзрывную цепь. В первом случае при срабатывании
ЭХВ-7 замыкает электровзрывную цепь, а во втором замыкает батарею БАТ3Я
накоротко,
что
выводит
ее
из
строя.
Также
возможна
установка
мины
без
элемента
самоликвидации/самонейтрализации.
Элементов неизвлекаемости и необезвреживаемости не имеет.

27.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.

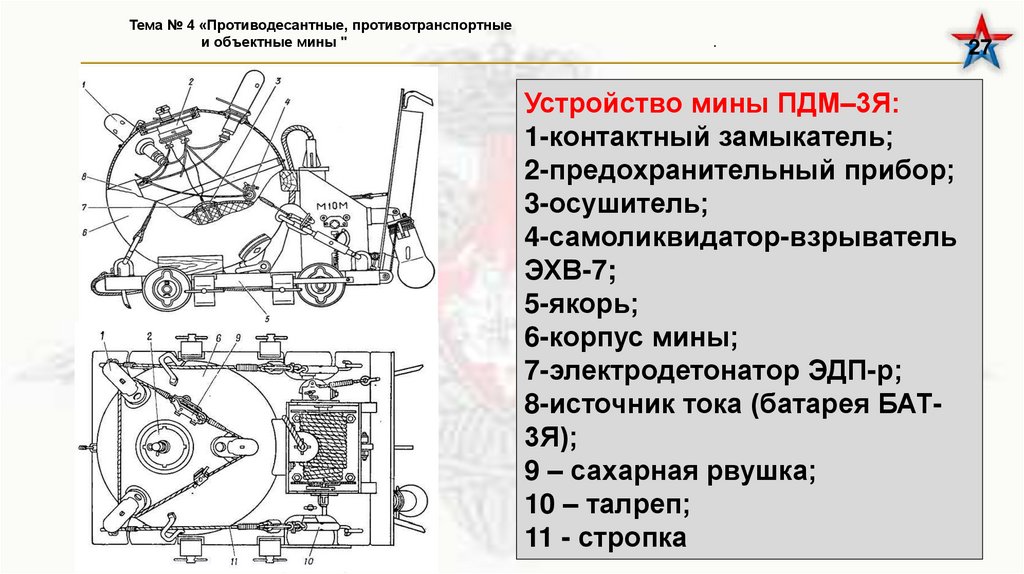

Устройство мины ПДМ–3Я:
1-контактный замыкатель;
2-предохранительный прибор;
3-осушитель;
4-самоликвидатор-взрыватель
ЭХВ-7;
5-якорь;
6-корпус мины;
7-электродетонатор ЭДП-р;
8-источник тока (батарея БАТ3Я);
9 – сахарная рвушка;
10 – талреп;
11 - стропка
27

28.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
28

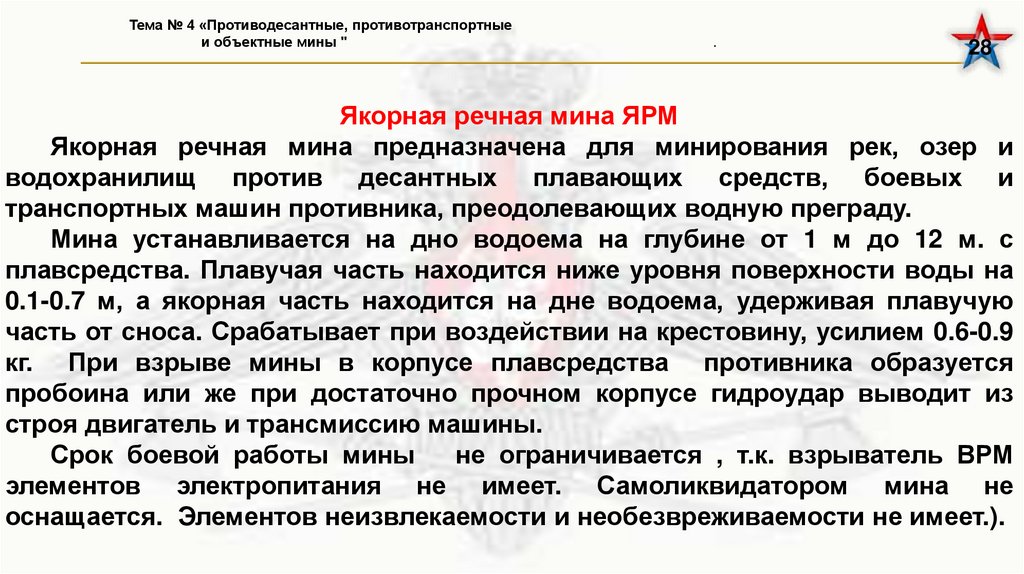

Якорная речная мина ЯРМ
Якорная речная мина предназначена для минирования рек, озер и
водохранилищ против десантных плавающих средств, боевых и
транспортных машин противника, преодолевающих водную преграду.
Мина устанавливается на дно водоема на глубине от 1 м до 12 м. с
плавсредства. Плавучая часть находится ниже уровня поверхности воды на
0.1-0.7 м, а якорная часть находится на дне водоема, удерживая плавучую
часть от сноса. Срабатывает при воздействии на крестовину, усилием 0.6-0.9
кг. При взрыве мины в корпусе плавсредства противника образуется
пробоина или же при достаточно прочном корпусе гидроудар выводит из
строя двигатель и трансмиссию машины.
Срок боевой работы мины
не ограничивается , т.к. взрыватель ВРМ
элементов электропитания не имеет. Самоликвидатором мина не
оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет.).

29.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "

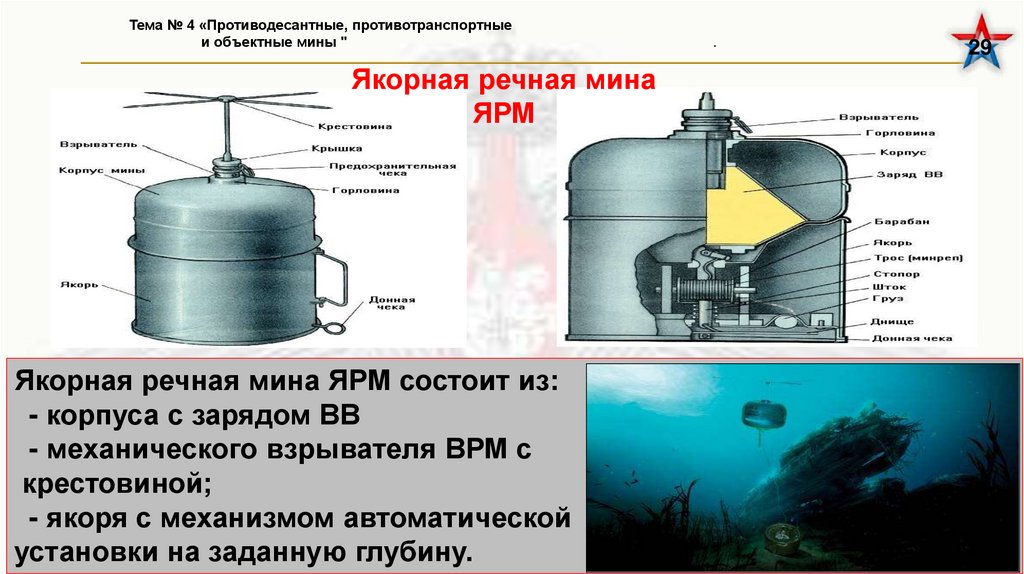

Якорная речная мина
ЯРМ
Якорная речная мина ЯРМ состоит из:
- корпуса с зарядом ВВ
- механического взрывателя ВРМ с
крестовиной;
- якоря с механизмом автоматической
установки на заданную глубину.
.
29

30.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "

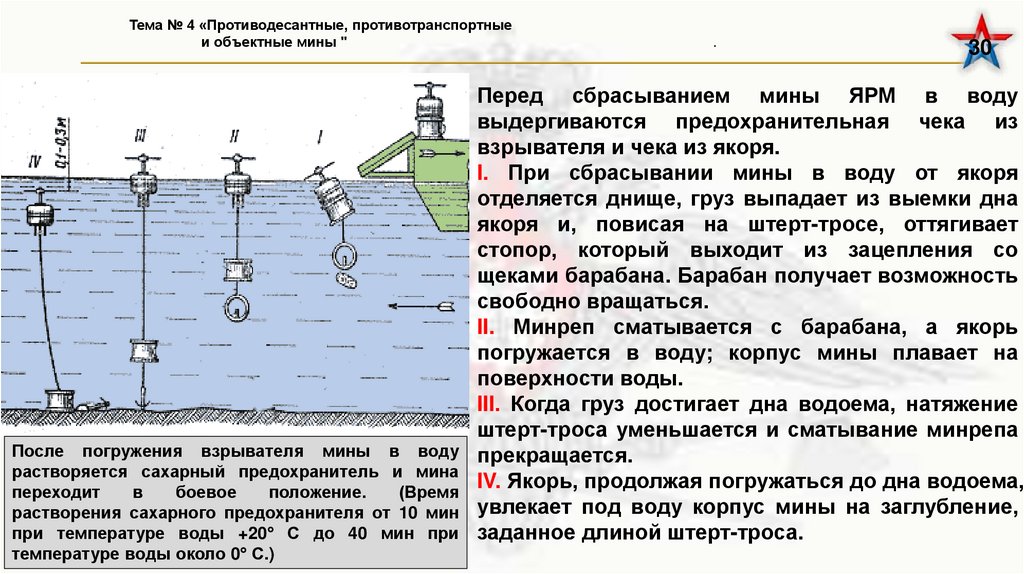

После погружения взрывателя мины в воду
растворяется сахарный предохранитель и мина
переходит
в
боевое
положение.
(Время
растворения сахарного предохранителя от 10 мин
при температуре воды +20° С до 40 мин при
температуре воды около 0° С.)
.
30
Перед сбрасыванием мины ЯРМ в воду
выдергиваются предохранительная чека из
взрывателя и чека из якоря.
I. При сбрасывании мины в воду от якоря
отделяется днище, груз выпадает из выемки дна
якоря и, повисая на штерт-тросе, оттягивает
стопор, который выходит из зацепления со
щеками барабана. Барабан получает возможность
свободно вращаться.
II. Минреп сматывается с барабана, а якорь
погружается в воду; корпус мины плавает на
поверхности воды.
III. Когда груз достигает дна водоема, натяжение
штерт-троса уменьшается и сматывание минрепа
прекращается.
IV. Якорь, продолжая погружаться до дна водоема,
увлекает под воду корпус мины на заглубление,
заданное длиной штерт-троса.

31.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
31

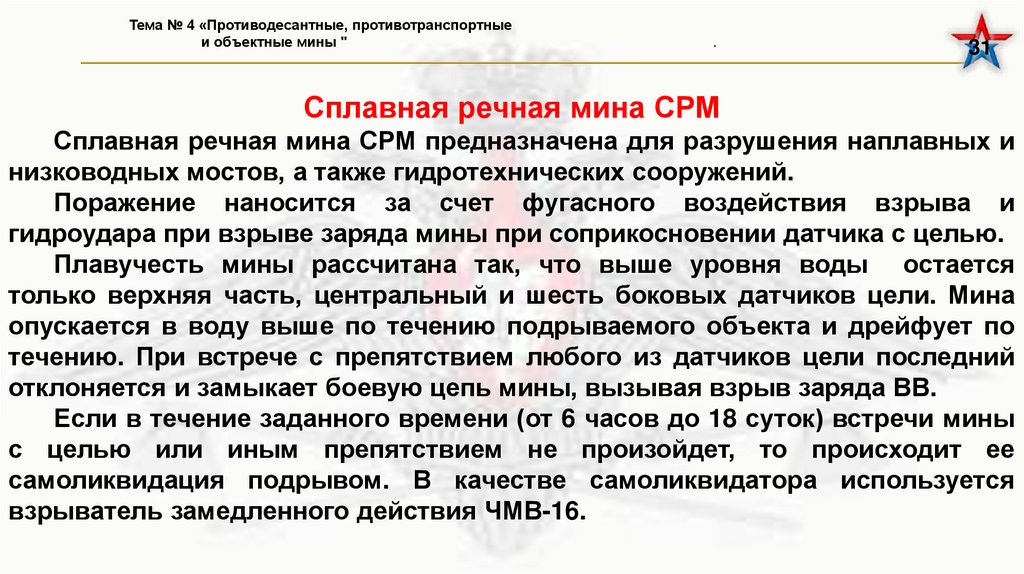

Сплавная речная мина СРМ
Сплавная речная мина СРМ предназначена для разрушения наплавных и
низководных мостов, а также гидротехнических сооружений.
Поражение наносится за счет фугасного воздействия взрыва и
гидроудара при взрыве заряда мины при соприкосновении датчика с целью.
Плавучесть мины рассчитана так, что выше уровня воды остается
только верхняя часть, центральный и шесть боковых датчиков цели. Мина
опускается в воду выше по течению подрываемого объекта и дрейфует по
течению. При встрече с препятствием любого из датчиков цели последний
отклоняется и замыкает боевую цепь мины, вызывая взрыв заряда ВВ.
Если в течение заданного времени (от 6 часов до 18 суток) встречи мины
с целью или иным препятствием не произойдет, то происходит ее
самоликвидация подрывом. В качестве самоликвидатора используется
взрыватель замедленного действия ЧМВ-16.

32.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
32
Сплавная речная
мина СРМ
Сплавная речная мина СРМ состоит из корпуса, заряда ВВ, промежуточного детонатора,
поплавка, шести боковых замыкателей, центрального замыкателя со штангой,
предохранительного устройства, элемента необезвреживаемости, самоликвидатора
(взрывателя ЧМВ-16), источника тока, электрозапального устройства ЭЗУ и капсюлядетонатора № 8-А.

33.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
33

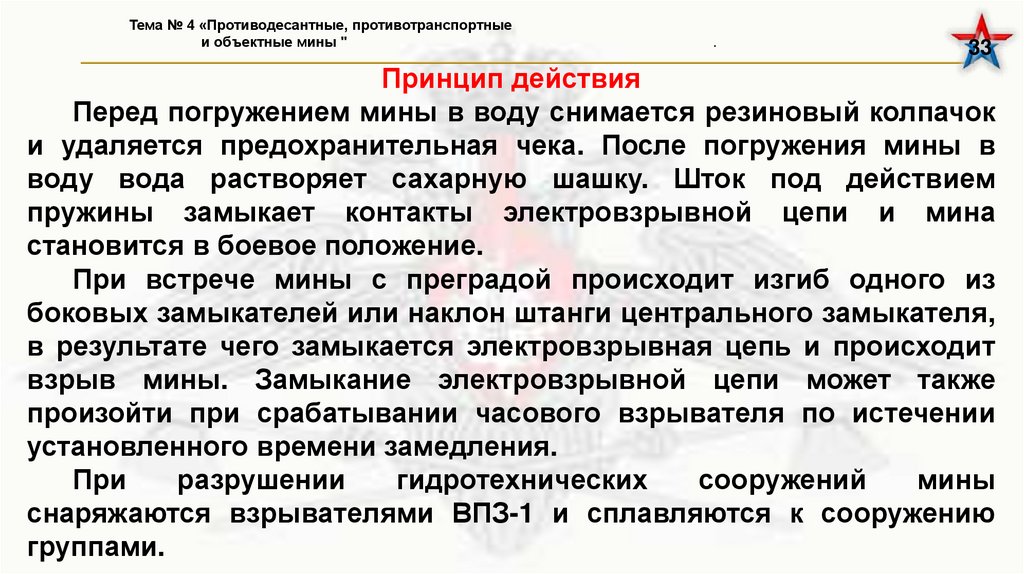

Принцип действия
Перед погружением мины в воду снимается резиновый колпачок
и удаляется предохранительная чека. После погружения мины в
воду вода растворяет сахарную шашку. Шток под действием
пружины замыкает контакты электровзрывной цепи и мина
становится в боевое положение.
При встрече мины с преградой происходит изгиб одного из
боковых замыкателей или наклон штанги центрального замыкателя,
в результате чего замыкается электровзрывная цепь и происходит
взрыв мины. Замыкание электровзрывной цепи может также
произойти при срабатывании часового взрывателя по истечении
установленного времени замедления.
При
разрушении
гидротехнических
сооружений
мины
снаряжаются взрывателями ВПЗ-1 и сплавляются к сооружению
группами.

34.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
34

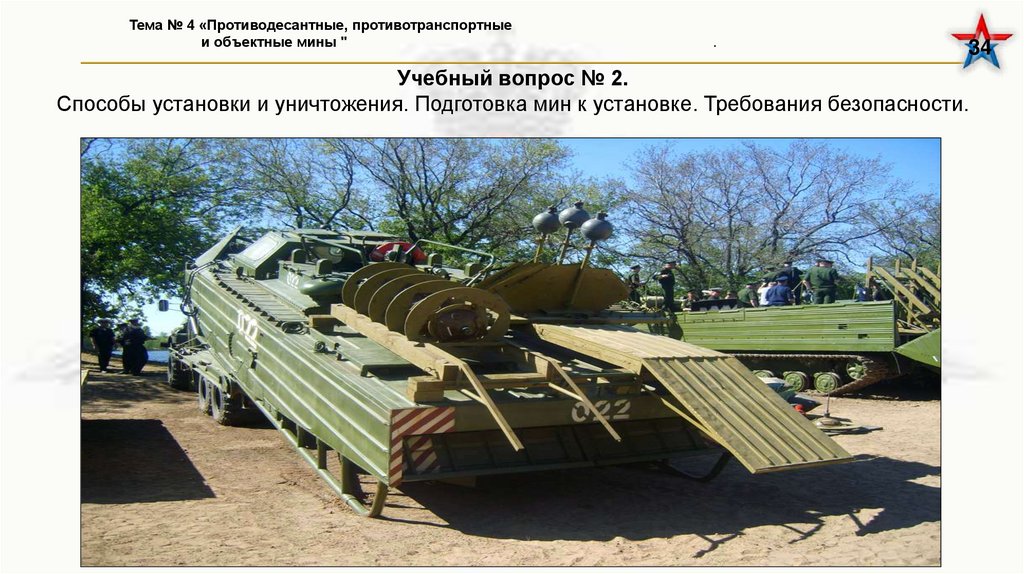

Учебный вопрос № 2.
Способы установки и уничтожения. Подготовка мин к установке. Требования безопасности.

35.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.

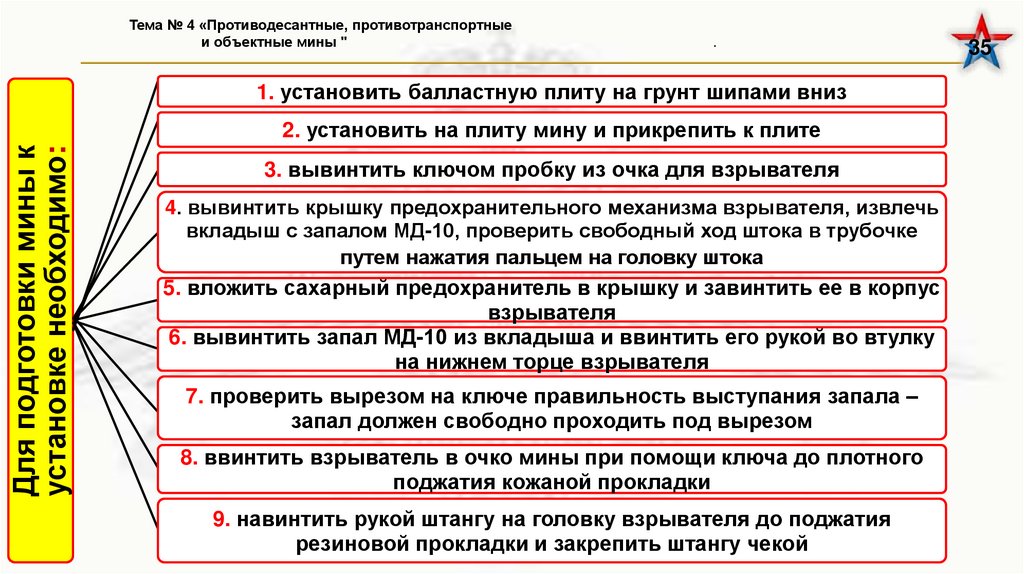

1. установить балластную плиту на грунт шипами вниз
Для подготовки мины к
установке необходимо:
2. установить на плиту мину и прикрепить к плите
3. вывинтить ключом пробку из очка для взрывателя
4. вывинтить крышку предохранительного механизма взрывателя, извлечь
вкладыш с запалом МД-10, проверить свободный ход штока в трубочке
путем нажатия пальцем на головку штока
5. вложить сахарный предохранитель в крышку и завинтить ее в корпус
взрывателя
6. вывинтить запал МД-10 из вкладыша и ввинтить его рукой во втулку
на нижнем торце взрывателя
7. проверить вырезом на ключе правильность выступания запала –
запал должен свободно проходить под вырезом
8. ввинтить взрыватель в очко мины при помощи ключа до плотного
поджатия кожаной прокладки
9. навинтить рукой штангу на головку взрывателя до поджатия
резиновой прокладки и закрепить штангу чекой
35

36.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
36

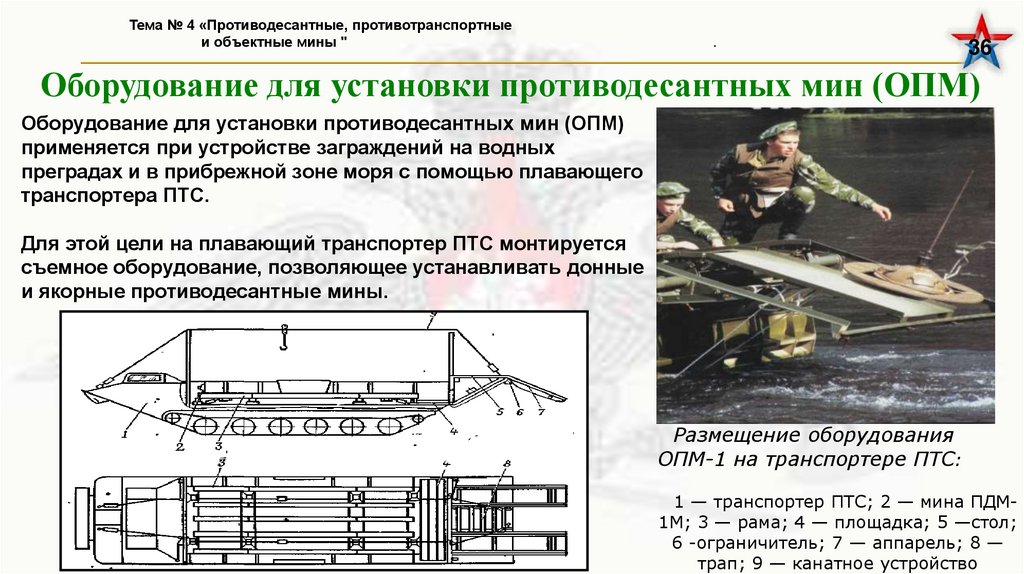

Оборудование для установки противодесантных мин (ОПМ)
Оборудование для установки противодесантных мин (ОПМ)
применяется при устройстве заграждений на водных
преградах и в прибрежной зоне моря с помощью плавающего
транспортера ПТС.
Для этой цели на плавающий транспортер ПТС монтируется
съемное оборудование, позволяющее устанавливать донные
и якорные противодесантные мины.
Размещение оборудования
ОПМ-1 на транспортере ПТС:
1 — транспортер ПТС; 2 — мина ПДМ1М; 3 — рама; 4 — площадка; 5 —стол;
6 -ограничитель; 7 — аппарель; 8 —
трап; 9 — канатное устройство

37.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
37

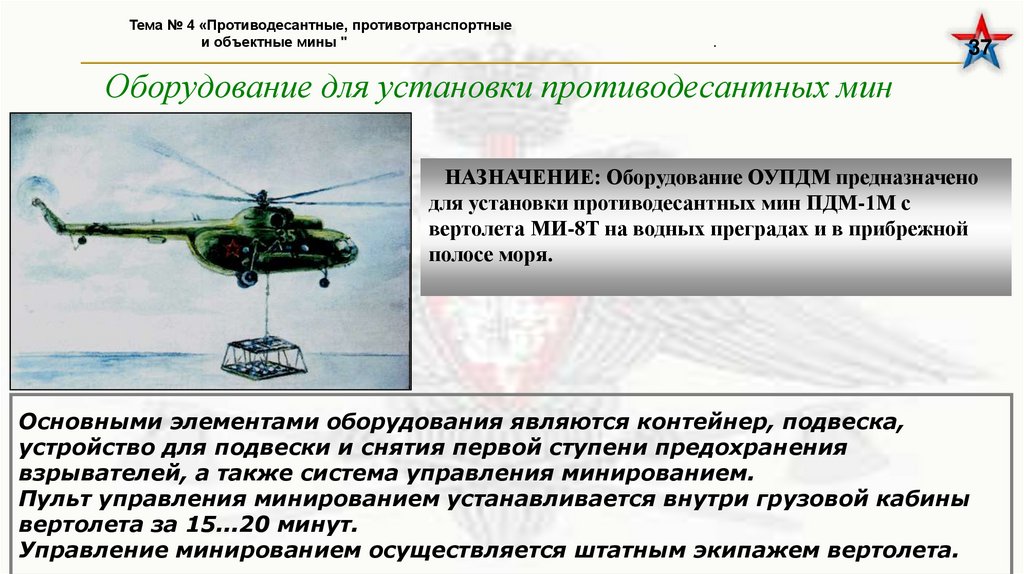

Оборудование для установки противодесантных мин
НАЗНАЧЕНИЕ: Оборудование ОУПДМ предназначено
для установки противодесантных мин ПДМ-1М с
вертолета МИ-8Т на водных преградах и в прибрежной
полосе моря.
Основными элементами оборудования являются контейнер, подвеска,
устройство для подвески и снятия первой ступени предохранения
взрывателей, а также система управления минированием.
Пульт управления минированием устанавливается внутри грузовой кабины
вертолета за 15...20 минут.
Управление минированием осуществляется штатным экипажем вертолета.

38.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "

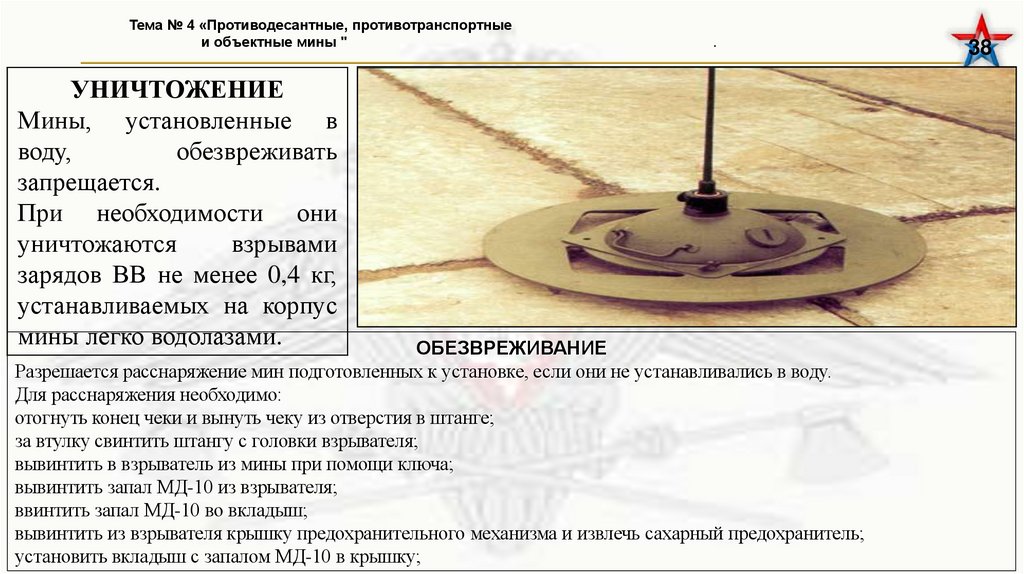

УНИЧТОЖЕНИЕ
Мины, установленные в
воду,
обезвреживать
запрещается.
При необходимости они
уничтожаются
взрывами
зарядов ВВ не менее 0,4 кг,
устанавливаемых на корпус
мины легко водолазами.
.
ОБЕЗВРЕЖИВАНИЕ
Разрешается расснаряжение мин подготовленных к установке, если они не устанавливались в воду.
Для расснаряжения необходимо:
отогнуть конец чеки и вынуть чеку из отверстия в штанге;
за втулку свинтить штангу с головки взрывателя;
вывинтить в взрыватель из мины при помощи ключа;
вывинтить запал МД-10 из взрывателя;
ввинтить запал МД-10 во вкладыш;
вывинтить из взрывателя крышку предохранительного механизма и извлечь сахарный предохранитель;
установить вкладыш с запалом МД-10 в крышку;
38

39.

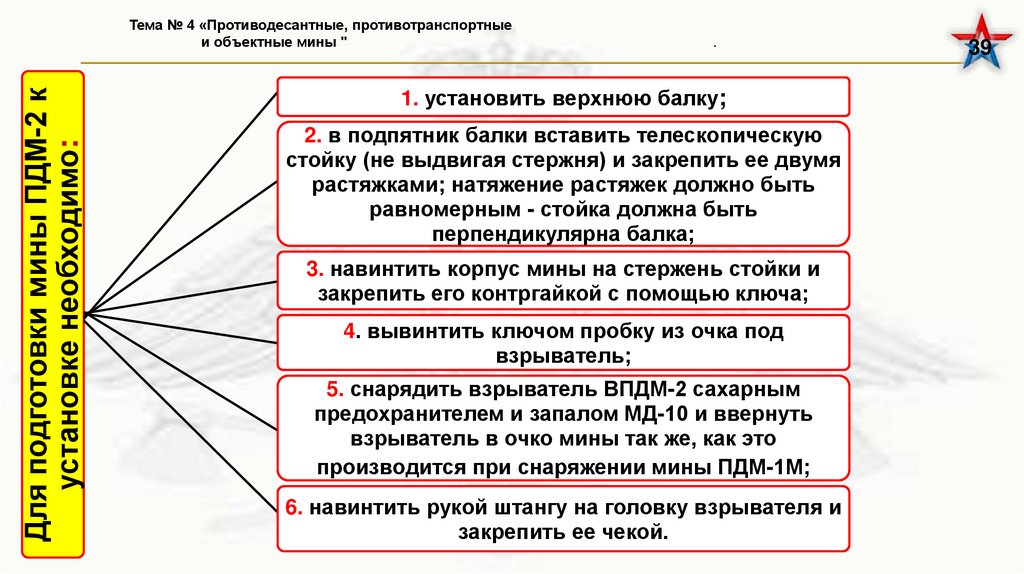

Для подготовки мины ПДМ-2 к
установке необходимо:
Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
1. установить верхнюю балку;
2. в подпятник балки вставить телескопическую
стойку (не выдвигая стержня) и закрепить ее двумя
растяжками; натяжение растяжек должно быть
равномерным - стойка должна быть
перпендикулярна балка;
3. навинтить корпус мины на стержень стойки и
закрепить его контргайкой с помощью ключа;
4. вывинтить ключом пробку из очка под
взрыватель;
5. снарядить взрыватель ВПДМ-2 сахарным
предохранителем и запалом МД-10 и ввернуть
взрыватель в очко мины так же, как это
производится при снаряжении мины ПДМ-1М;
6. навинтить рукой штангу на головку взрывателя и
закрепить ее чекой.
39

40.

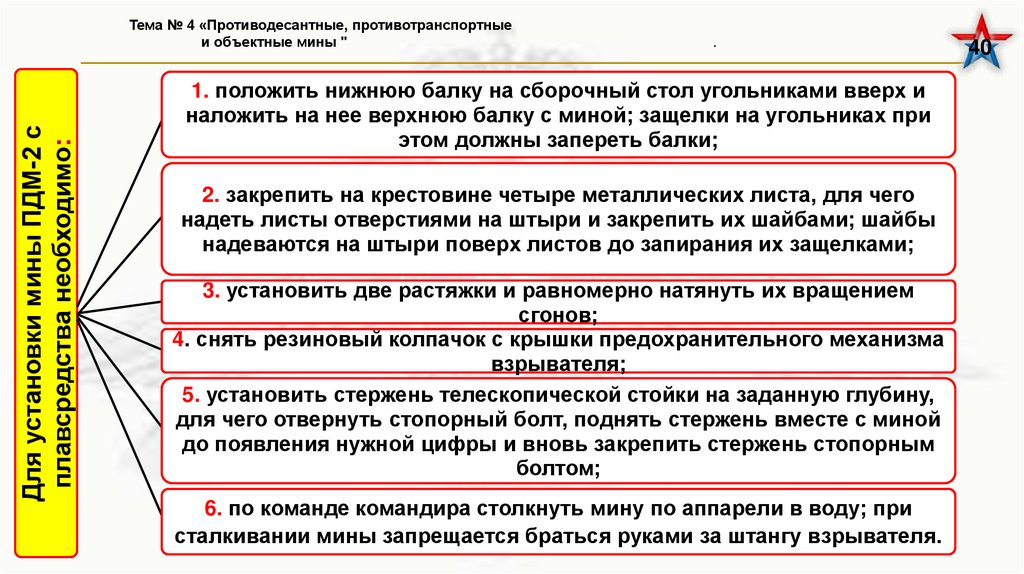

Для установки мины ПДМ-2 с
плавсредства необходимо:
Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
1. положить нижнюю балку на сборочный стол угольниками вверх и
наложить на нее верхнюю балку с миной; защелки на угольниках при
этом должны запереть балки;
2. закрепить на крестовине четыре металлических листа, для чего
надеть листы отверстиями на штыри и закрепить их шайбами; шайбы
надеваются на штыри поверх листов до запирания их защелками;
3. установить две растяжки и равномерно натянуть их вращением
сгонов;
4. снять резиновый колпачок с крышки предохранительного механизма
взрывателя;
5. установить стержень телескопической стойки на заданную глубину,
для чего отвернуть стопорный болт, поднять стержень вместе с миной
до появления нужной цифры и вновь закрепить стержень стопорным
болтом;
6. по команде командира столкнуть мину по аппарели в воду; при
сталкивании мины запрещается браться руками за штангу взрывателя.
40

41.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
41

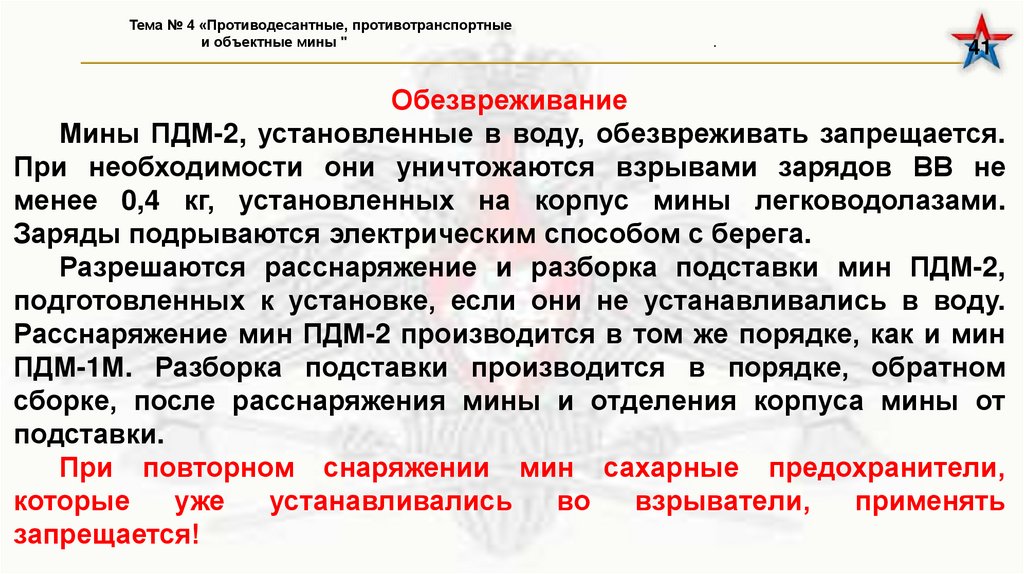

Обезвреживание
Мины ПДМ-2, установленные в воду, обезвреживать запрещается.
При необходимости они уничтожаются взрывами зарядов ВВ не
менее 0,4 кг, установленных на корпус мины легководолазами.
Заряды подрываются электрическим способом с берега.
Разрешаются расснаряжение и разборка подставки мин ПДМ-2,
подготовленных к установке, если они не устанавливались в воду.
Расснаряжение мин ПДМ-2 производится в том же порядке, как и мин
ПДМ-1М. Разборка подставки производится в порядке, обратном
сборке, после расснаряжения мины и отделения корпуса мины от
подставки.
При повторном снаряжении мин сахарные предохранители,
которые
уже
устанавливались
во
взрыватели,
применять
запрещается!

42.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.

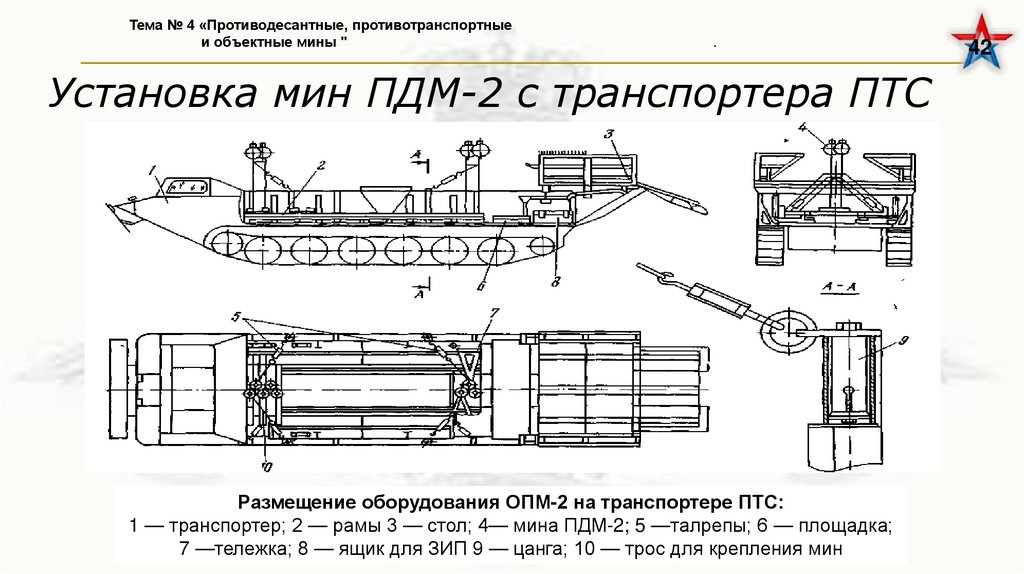

Установка мин ПДМ-2 с транспортера ПТС
Размещение оборудования ОПМ-2 на транспортере ПТС:
1 — транспортер; 2 — рамы 3 — стол; 4— мина ПДМ-2; 5 —талрепы; 6 — площадка;
7 —тележка; 8 — ящик для ЗИП 9 — цанга; 10 — трос для крепления мин
42

43.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
43

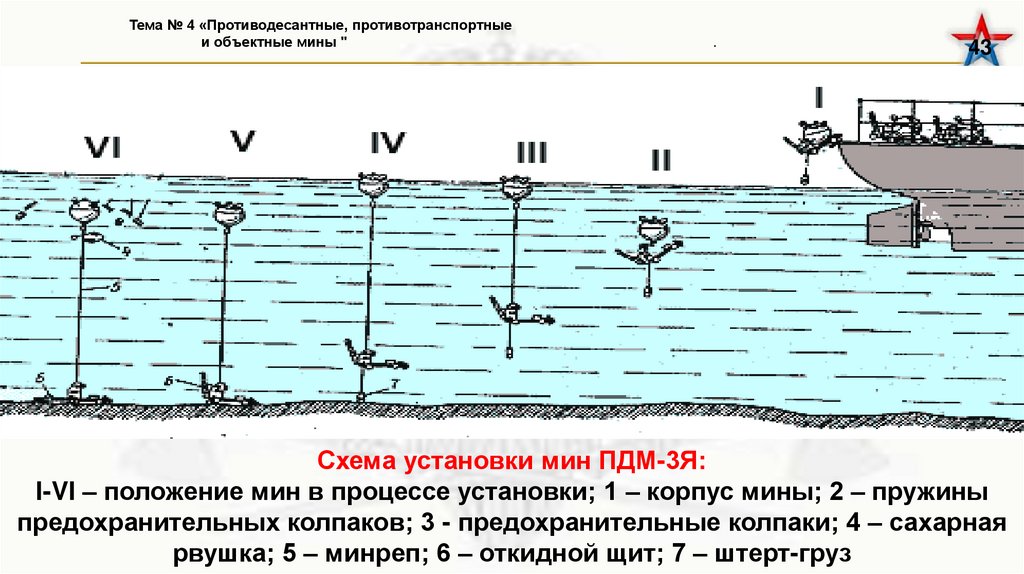

Схема установки мин ПДМ-3Я:
I-VI – положение мин в процессе установки; 1 – корпус мины; 2 – пружины
предохранительных колпаков; 3 - предохранительные колпаки; 4 – сахарная
рвушка; 5 – минреп; 6 – откидной щит; 7 – штерт-груз

44.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
44

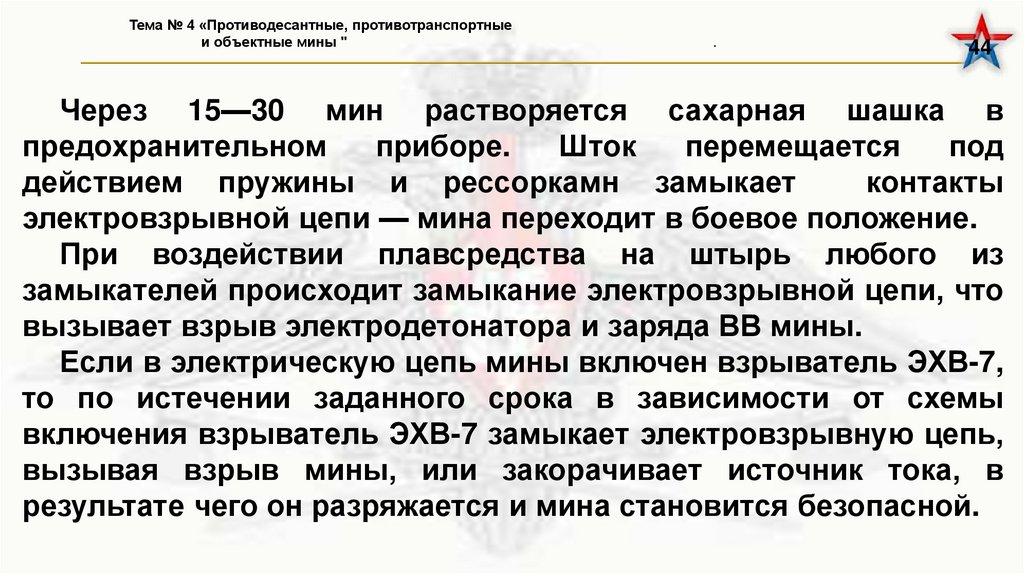

Через 15—30 мин растворяется сахарная шашка в
предохранительном
приборе.
Шток
перемещается
под
действием пружины и рессоркамн замыкает
контакты
электровзрывной цепи — мина переходит в боевое положение.
При воздействии плавсредства на штырь любого из
замыкателей происходит замыкание электровзрывной цепи, что
вызывает взрыв электродетонатора и заряда ВВ мины.
Если в электрическую цепь мины включен взрыватель ЭХВ-7,
то по истечении заданного срока в зависимости от схемы
включения взрыватель ЭХВ-7 замыкает электровзрывную цепь,
вызывая взрыв мины, или закорачивает источник тока, в
результате чего он разряжается и мина становится безопасной.

45.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
45
Для установки мины
ЯРМ с плавсредства
необходимо:
Установка мин производится с плавсредств, оборудованных простейшими
приспособлениями.
1. снять с взрывателя резиновый колпачок и установить
на головку взрывателя крестовину так, чтобы защелка
вошла в кольцевую выточку на головке;
2. удалить предохранительную чеку из взрывателя;
3. удалить донную чеку из якоря, приподняв мину с одной
стороны и придерживая рукой днище;
4. придерживая днище, взять мину обеими руками и
опустить ее в воду якорем вниз, с наклоном на угол не
более 30° от вертикали.
При установке мин нельзя допускать опрокидывания их набок, выпадания
днища и груза (кольца) до опускания мины в воду.

46.

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
46

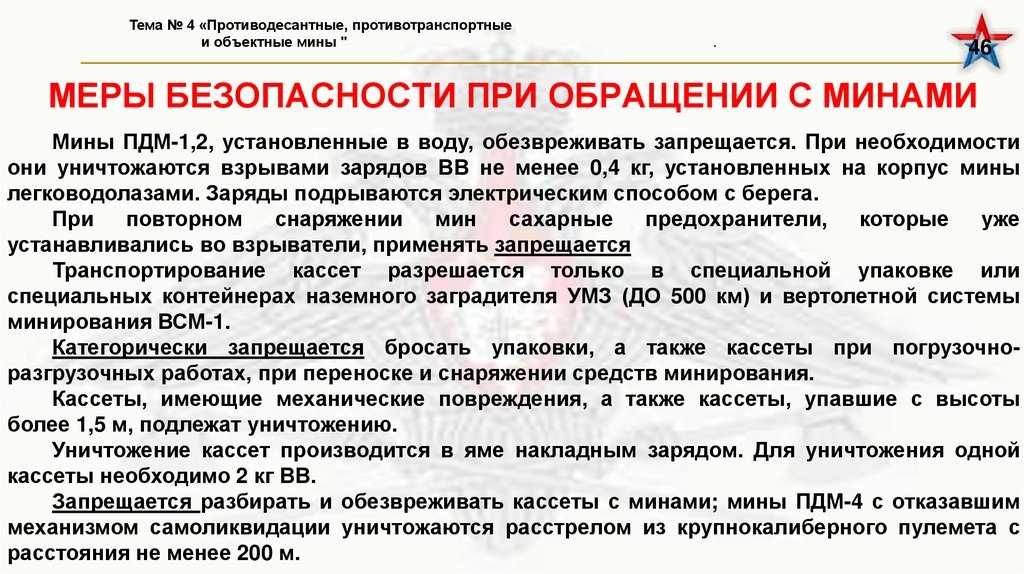

МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ С МИНАМИ
Мины ПДМ-1,2, установленные в воду, обезвреживать запрещается. При необходимости
они уничтожаются взрывами зарядов ВВ не менее 0,4 кг, установленных на корпус мины
легководолазами. Заряды подрываются электрическим способом с берега.
При повторном снаряжении мин сахарные предохранители, которые
уже
устанавливались во взрыватели, применять запрещается
Транспортирование кассет разрешается только в специальной упаковке или
специальных контейнерах наземного заградителя УМЗ (ДО 500 км) и вертолетной системы
минирования ВСМ-1.
Категорически запрещается бросать упаковки, а также кассеты при погрузочноразгрузочных работах, при переноске и снаряжении средств минирования.
Кассеты, имеющие механические повреждения, а также кассеты, упавшие с высоты
более 1,5 м, подлежат уничтожению.
Уничтожение кассет производится в яме накладным зарядом. Для уничтожения одной
кассеты необходимо 2 кг ВВ.
Запрещается разбирать и обезвреживать кассеты с минами; мины ПДМ-4 с отказавшим
механизмом самоликвидации уничтожаются расстрелом из крупнокалиберного пулемета с
расстояния не менее 200 м.

47.

Меры безопасности при обращении с
противодесантными минами:
Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
47
1. Безопасность подготовки мин к установке и установка их обеспечиваются
наличием в минах сахарных предохранителей. Снаряжение мин
взрывателями и установка мин без сахарных предохранителей запрещена!
2. Установка мин с плавсредств и с берега вброд при волнении свыше двух
баллов запрещена!
3. Подходить к уставленным в воде минам на плавсредствах запрещено!
4. Проверка состояния минных полей производится путем осмотра их с
берега (при пониженном уровне воды и отливах) или с вертолета, а также с
помощью аэрофотосъемки.
5. Обезвреживание установленных противодесантных мин путем
вывертывания из них взрывателей запрещено!
6. При необходимости разминирования мины уничтожаются взрывным
способом или тралением.

48.

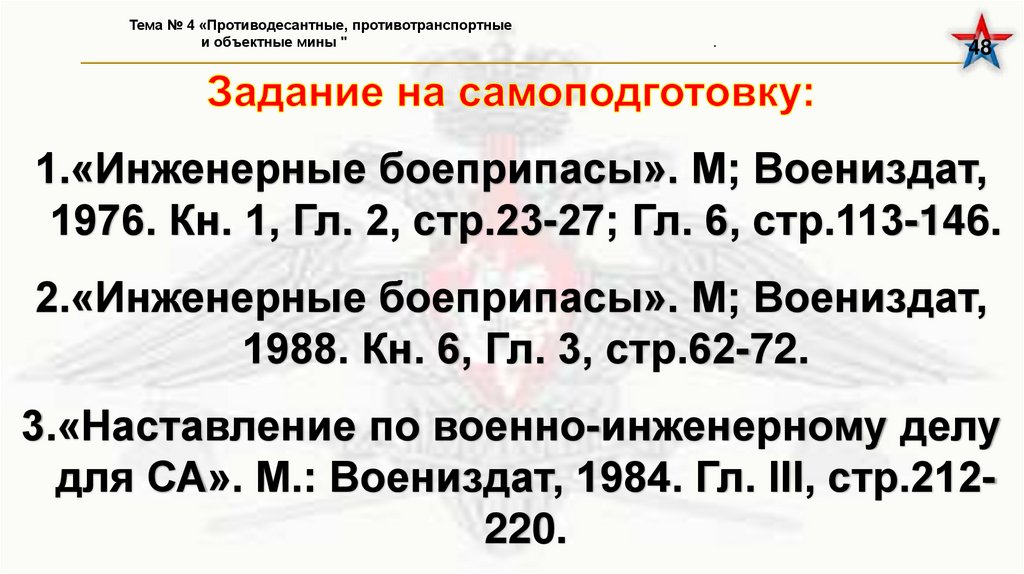

Тема № 4 «Противодесантные, противотранспортные
и объектные мины "
.
48
1.«Инженерные боеприпасы». М; Воениздат,
1976. Кн. 1, Гл. 2, стр.23-27; Гл. 6, стр.113-146.
2.«Инженерные боеприпасы». М; Воениздат,
1988. Кн. 6, Гл. 3, стр.62-72.
3.«Наставление по военно-инженерному делу
для СА». М.: Воениздат, 1984. Гл. III, стр.212220.
