Козлов Привод ЗАЩИТА (2)

1.

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»
Факультет: Электроэнергетический
Кафедра: электропривода и автоматизации технологических процессов
Направление/специальность:13.03.02-Электроэнергетика и электротехника
Профиль/специализация: «Электрооборудование и электрохозяйство
предприятий, организаций и учреждений»
КУРСОВАЯ РАБОТА
По дисциплине "Электрический привод"
Тема "Электрический привод вентиляционной установки"
Вариант № 15
Выполнил: Козлов Павел Игоревич
студент 4 курса гр. 7-1212
ФГБОУ ВО ДАЛЬНЕВОСТОЧНЫЙ ГАУ
Благовещенск, 2025 г
1

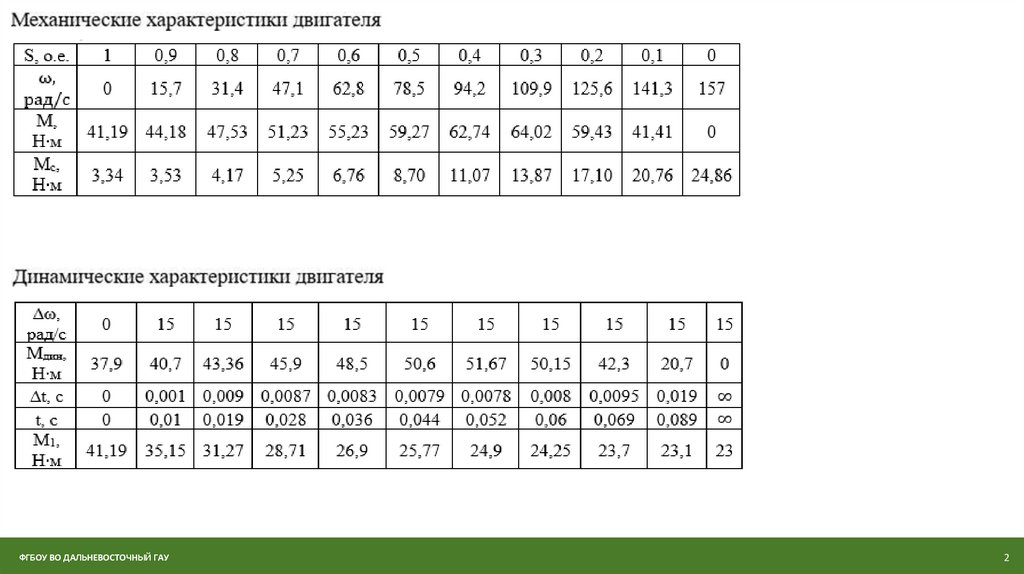

2.

ФГБОУ ВО ДАЛЬНЕВОСТОЧНЫЙ ГАУ
2

3.

485
3
510
150
175
2
5
1
315
510
4
Поз.
1
2
3
4
5
Наименование
Электродвигатель
Корпус
Входной патрубок
Опоры
Рабочее колесо
Кол.
1
1
1
1
1
Примечание
КР.ЭиЭ.13.03.02.15.ГЧ
Литер.
Изм
Лист
докум.
Разраб.
Козлов П.И.
Пров.
Воякин С. Н.
Подп.
Дата
Масса
Масштаб

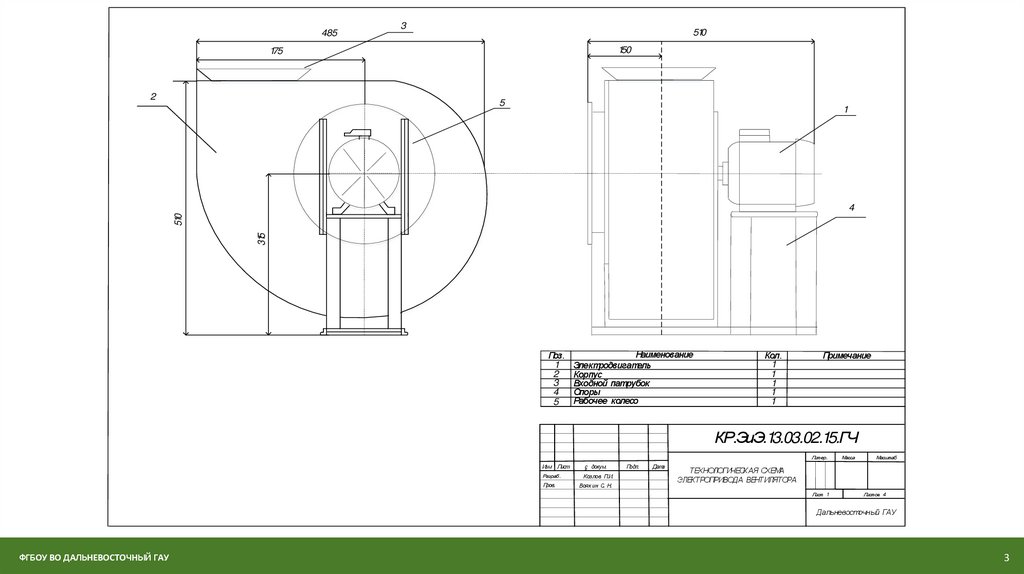

ТЕХНОЛОГИЧЕСКАЯ СХЕМА
ЭЛЕКТРОПРИВОДА ВЕНТИЛЯТОРА
Лист 1
Листов 4
Дальневосточный ГАУ
ФГБОУ ВО ДАЛЬНЕВОСТОЧНЫЙ ГАУ
3

4.

M
1
2
3
ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
Электродвигатель
1
2
Соединительная муфта
1
3
Центробежный вентилятор
1
ПРИМЕЧАНИЕ
КР.ЭиЭ.13.03.02.15.ГЧ
Изм Лист
Разраб.
Пров.
докум.
Козлов П.И.
Воякин С.Н.
Подп.
Дата

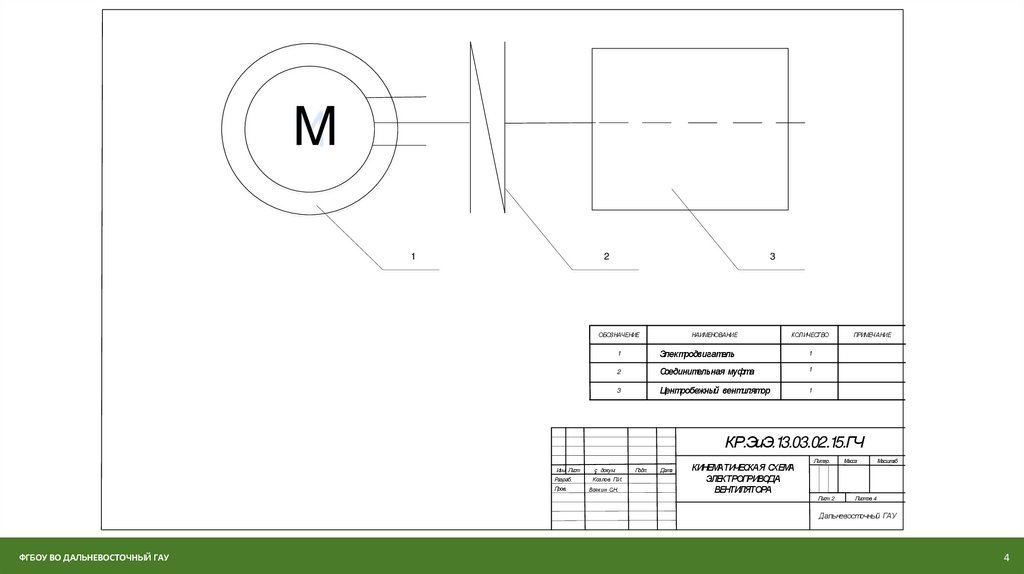

КИНЕМАТИЧЕСКАЯ СХЕМА
ЭЛЕКТРОПРИВОДА
ВЕНТИЛЯТОРА
Литер.
Лист 2
Масса
Масштаб
Листов 4
Дальневосточный ГАУ
ФГБОУ ВО ДАЛЬНЕВОСТОЧНЫЙ ГАУ
4

5.

ω,с-1
S,Н·м
ωДВ=f(Мu)
ω=f(МС)
0 157
50
8
ω=f(М)
0,1 141,3
ω=f(t)
45
ω=f(МДин)
40
0,2
125,6
35
0,3
109,9
0,4
94,2
30
М1 =f(t)
25
0,5 75,5
62,8
20
0,6
15
0,7 47,1
10
0,8
0,9
5
31,4
15,7
M H·м
ti, с
1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
1 0
10
30
20
40
50
70
60
КР.ЭиЭ.13.03.02.15.ГЧ
Литер.
Изм Лист
докум.
Разраб.
Пров.
Козлов П.И.
Воякин С.Н.
Подп.
Дата
Масса
Масштаб

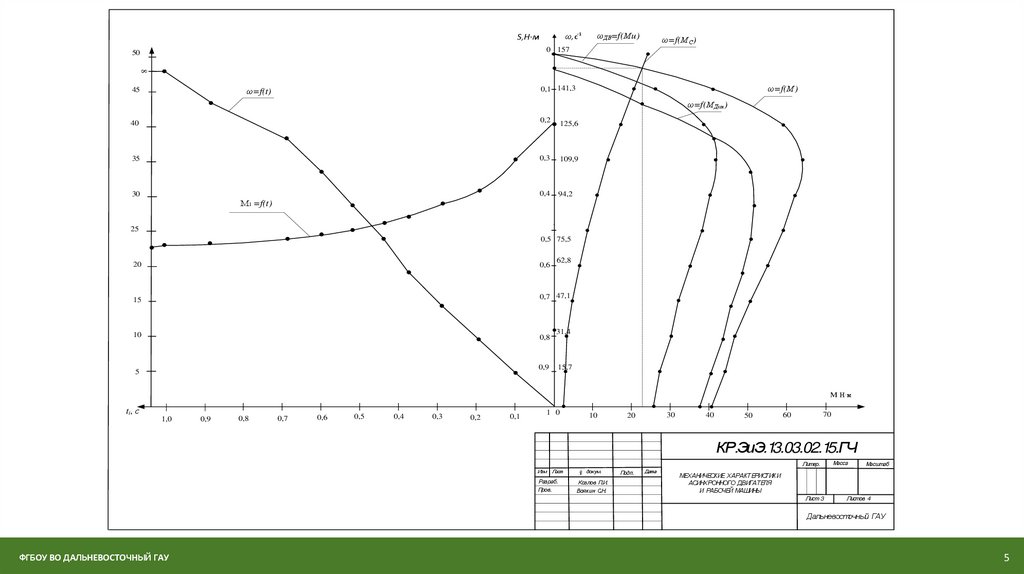

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
АСИНХРОННОГО ДВИГАТЕЛЯ
И РАБОЧЕЙ МАШИНЫ
Лист 3
Листов 4
Дальневосточный ГАУ
ФГБОУ ВО ДАЛЬНЕВОСТОЧНЫЙ ГАУ
5

6.

A
B
C
N
SK
KV
QF
KV1:1
SB2
KM
А 0 Р
FU
SB1
KK
KM
KV1:2
KM
SA
KV1:3
KK
ПОЗ. ОБОЗНАЧЕНИЕ
1
2
М
НАИМЕНОВАНИЕ
КОЛ.
QF
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ
1
SA
ПАКЕТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
1
3
KК
ТЕПЛОВОЕ РЕЛЕ
2
4
KM
БЛОК- КОНТАКТЫ
1
5
KV
ПРОМЕЖУТОЧНОЕ РЕЛЕ
3
6
KM
КАТУШКА МАГНИТНОГО ПУСКАТЕЛЯ
1
7
FU
ПРЕДОХРАНИТЕЛЬ
1
8
SB1
КНОПКА «СТОП»
1
9
SB2
КНОПКА «ПУСК»
1
10
SK
ДАТЧИК ТЕМПЕРАТУРЫ
1
ПРИМЕЧАНИЕ
КР.ЭиЭ.13.03.02.15.ГЧ
Литер.
Изм Лист
Разраб.
Пров.
докум.
Козлов П.И.
Воякин С.Н.
Подп.
Дата
Масса
Масштаб

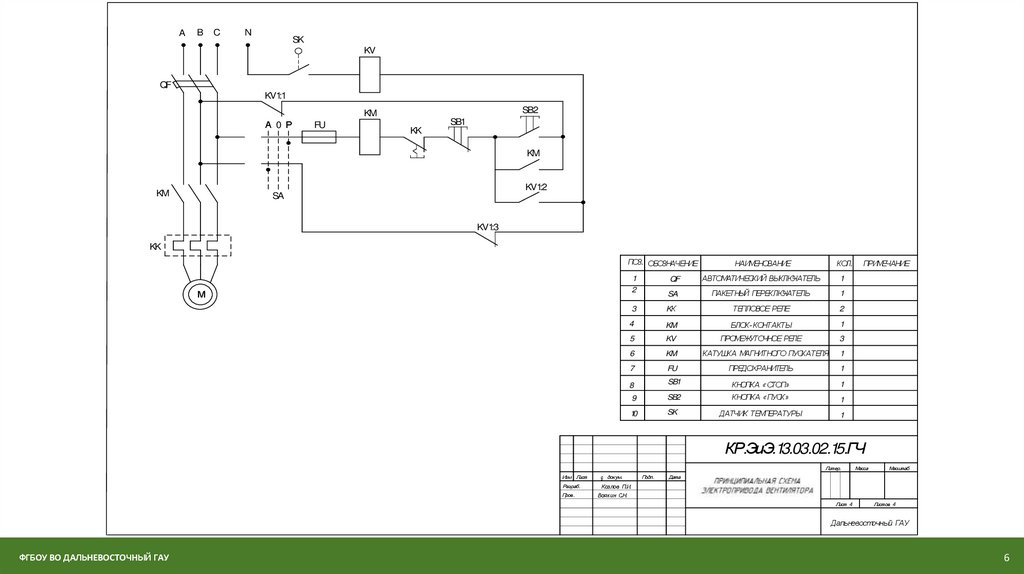

ПРИНЦИПИАЛЬНАЯ СХЕМА
ЭЛЕКТРОПРИВОДА ЛЕБЕДКИ
Лист 4
Листов 4
Дальневосточный ГАУ
ФГБОУ ВО ДАЛЬНЕВОСТОЧНЫЙ ГАУ
6

7.

Спасибо за внимание!
