Способы изготовления деталей машин (1)

1.

«Способы изготовления
деталей машин»
Обзор ключевых технологий производства

2.

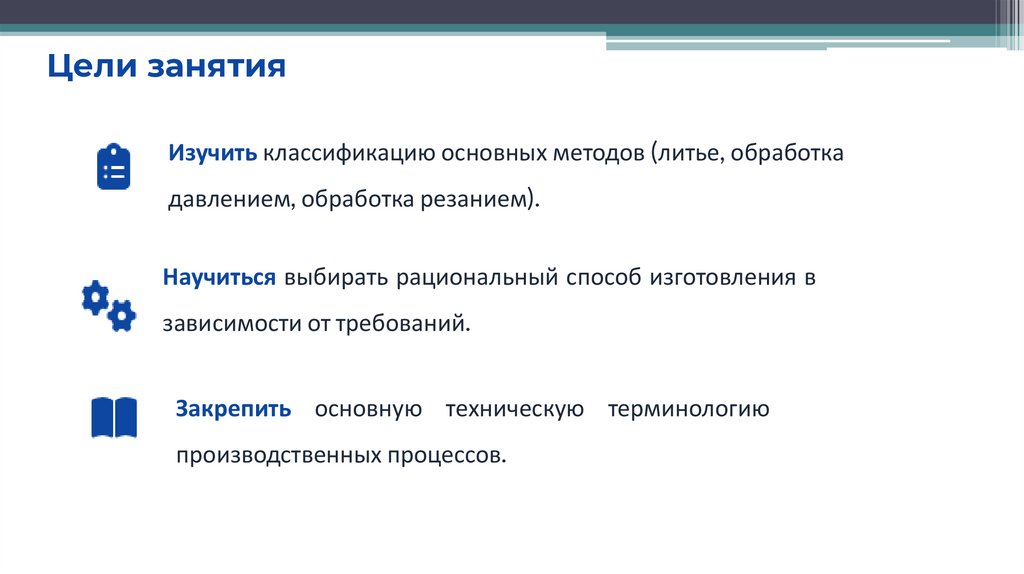

Цели занятия
Изучить классификацию основных методов (литье, обработка
давлением, обработка резанием).
Научиться выбирать рациональный способ изготовления в
зависимости от требований.
Закрепить основную техническую терминологию
производственных процессов.

3.

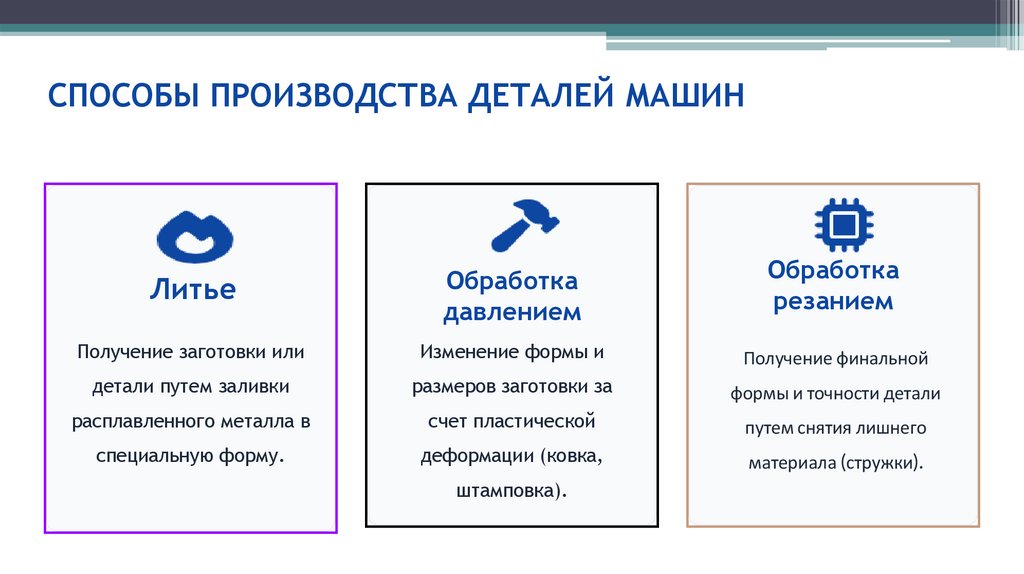

СПОСОБЫ ПРОИЗВОДСТВА ДЕТАЛЕЙ МАШИН
Обработка
резанием
Литье
Обработка
давлением
Получение заготовки или
Изменение формы и
Получение финальной
детали путем заливки
размеров заготовки за
формы и точности детали
расплавленного металла в
счет пластической
путем снятия лишнего
специальную форму.
деформации (ковка,
материала (стружки).
штамповка).

4.

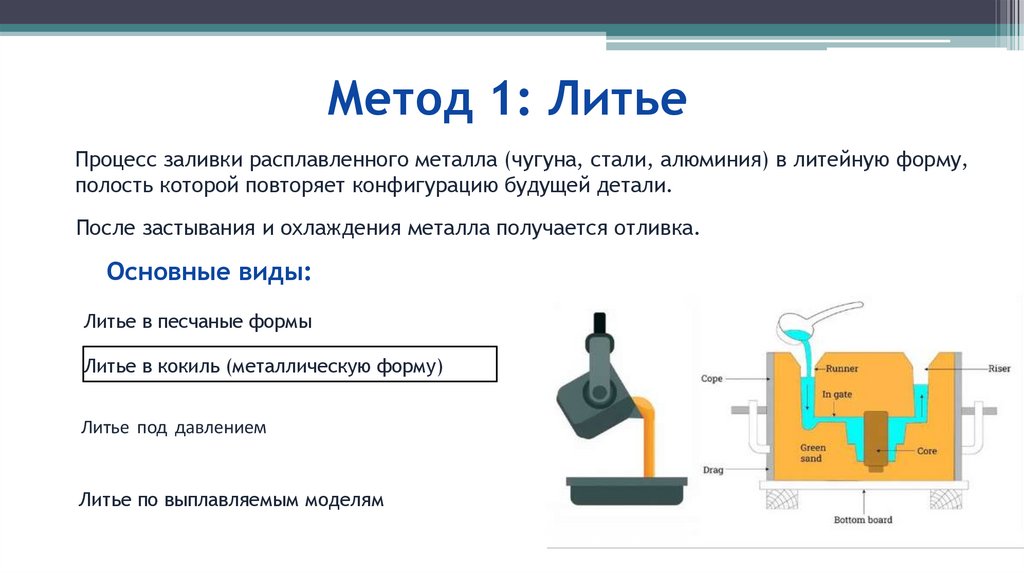

Метод 1: Литье
Процесс заливки расплавленного металла (чугуна, стали, алюминия) в литейную форму,
полость которой повторяет конфигурацию будущей детали.
После застывания и охлаждения металла получается отливка.
Основные виды:
Литье в песчаные формы
Литье в кокиль (металлическую форму)
Литье под давлением
Литье по выплавляемым моделям

5.

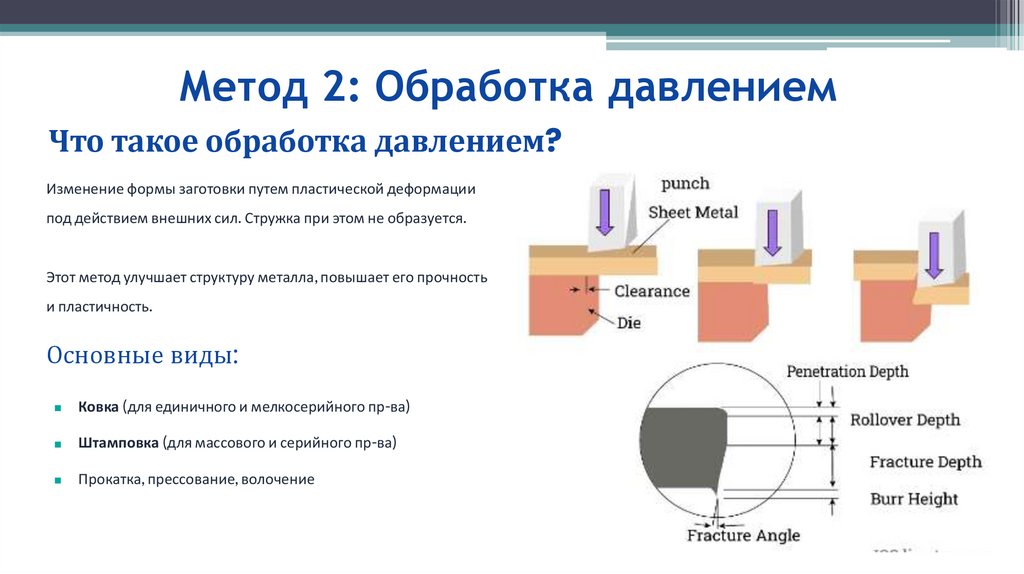

Метод 2: Обработка давлением
Что такое обработка давлением?
Изменение формы заготовки путем пластической деформации
под действием внешних сил. Стружка при этом не образуется.
Этот метод улучшает структуру металла, повышает его прочность
и пластичность.
Основные виды:
■
Ковка (для единичного и мелкосерийного пр-ва)
■
Штамповка (для массового и серийного пр-ва)
■
Прокатка, прессование, волочение

6.

Метод 3 Обработка резанием
Основные виды обработки резанием
Точение
Фрезерование
Шлифование
Обработка тел вращения (валы, оси, втулки) с
Обработка плоскостей, пазов и сложных
Финишная (окончательная) обработка для
помощью резцов на токарных станках.
поверхностей вращающимся инструментом
достижения высокой точности и низкой
(фрезой).
шероховатости.

7.

Сравнительная таблица методов
Критерий
Литье
Обработка давлением
Обработка резанием
Точность
Низкая / Средняя
Средняя
Высокая
Прочность
Средняя
Высокая (улучшает)
Не изменяет
Сложность формы
Высокая (сложные отливки)
Средняя
Высокая (но пошагово)
Отходы материала
Мало (литники)
Мало (облой)
Много стружки
