1. Курсовий проект на тему : «Розробити технологію холодної прокатки труб розміром 22,23х1,63 мм марки сталі ТР316 згідно ASTM

A-312 на стані ХПТ-32 в умовах ТВЦ
ПрАТ «СЕНТРАВІС ПРОДАКШН ЮКРЕЙН»
Виконав студент групи ОТ – 22 2/9
Яганов Давид Володимирович

2.

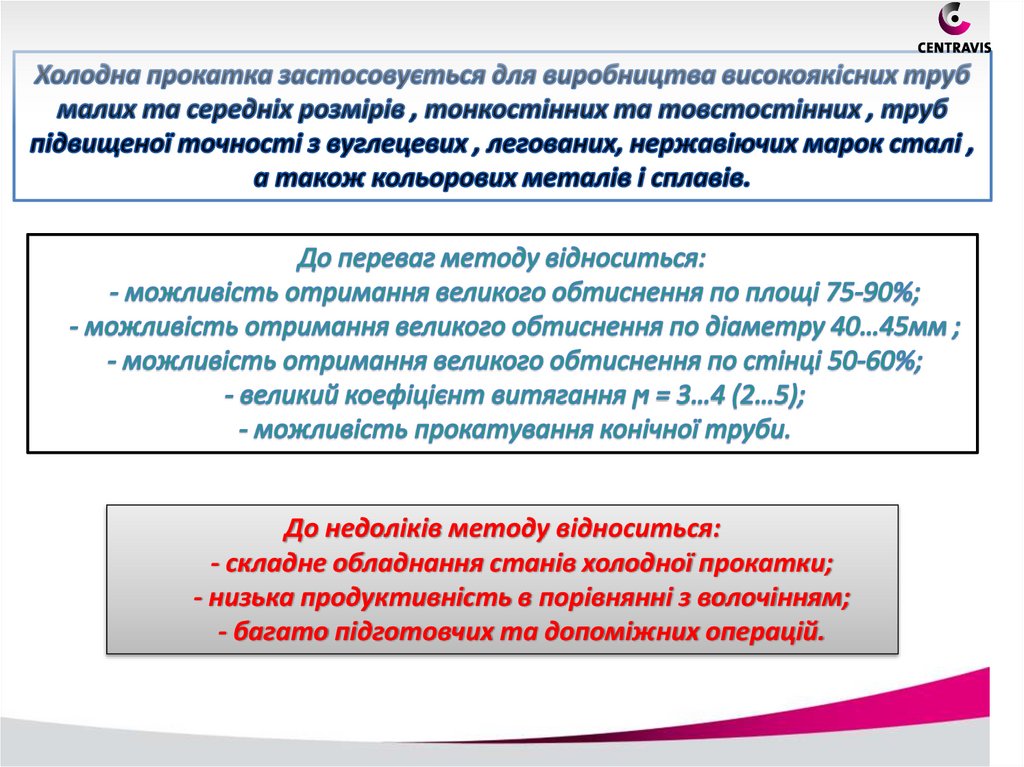

До недоліків методу відноситься:
- складне обладнання станів холодної прокатки;
- низька продуктивність в порівнянні з волочінням;
- багато підготовчих та допоміжних операцій.

3.

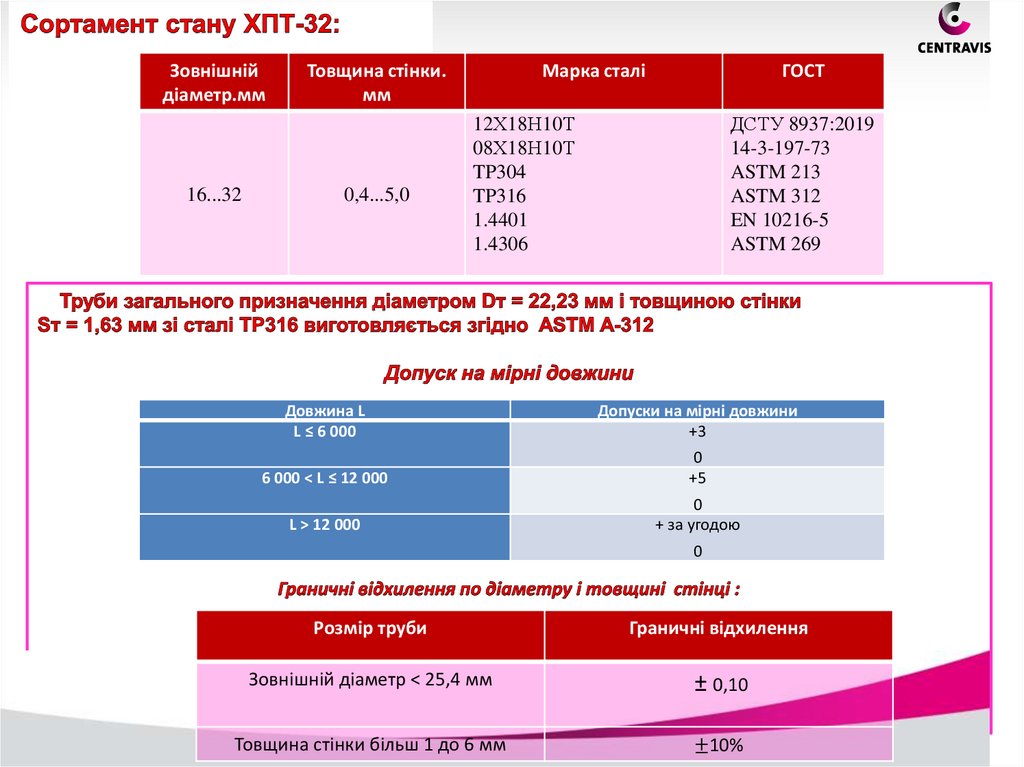

Зовнішній
діаметр.мм
16...32
Товщина стінки.
мм
0,4...5,0
Марка сталі
ГОСТ
ДСТУ 8937:2019
14-3-197-73
ASTM 213
ASTM 312
EN 10216-5
ASTM 269
12Х18Н10Т
08Х18Н10Т
TP304
TP316
1.4401
1.4306
Довжина L
L ≤ 6 000
Допуски на мірні довжини
+3
6 000 < L ≤ 12 000
0
+5
L > 12 000
0
+ за угодою
0
Розмір труби
Граничні відхилення
Зовнішній діаметр < 25,4 мм
± 0,10
Товщина стінки більш 1 до 6 мм
±10%

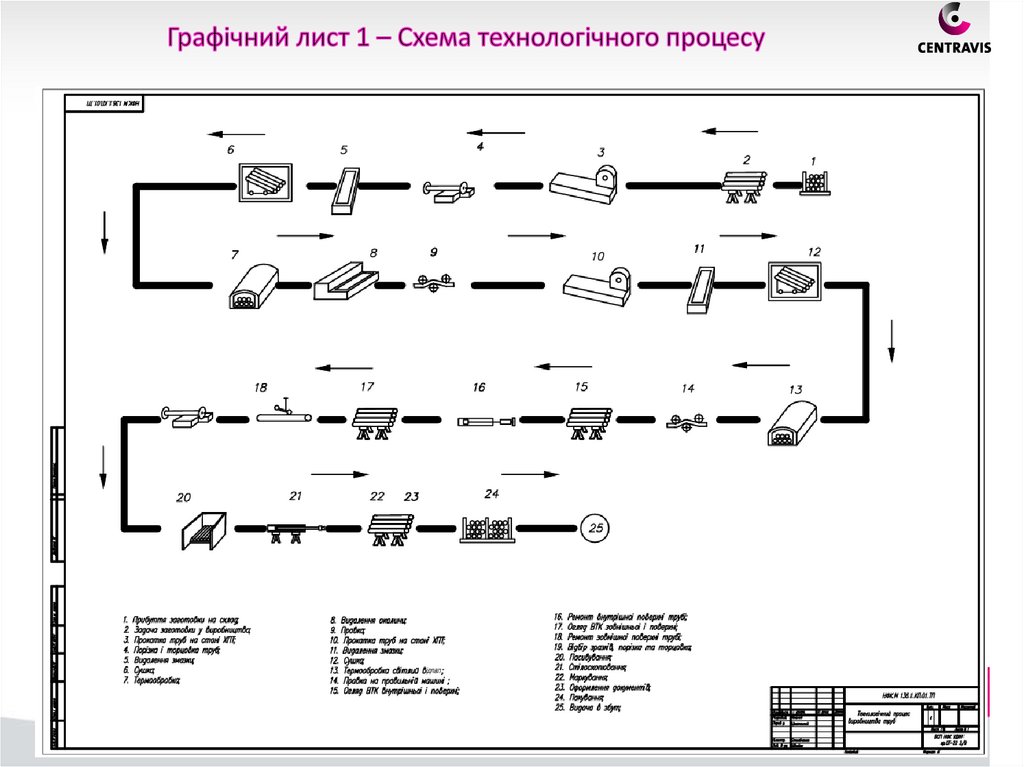

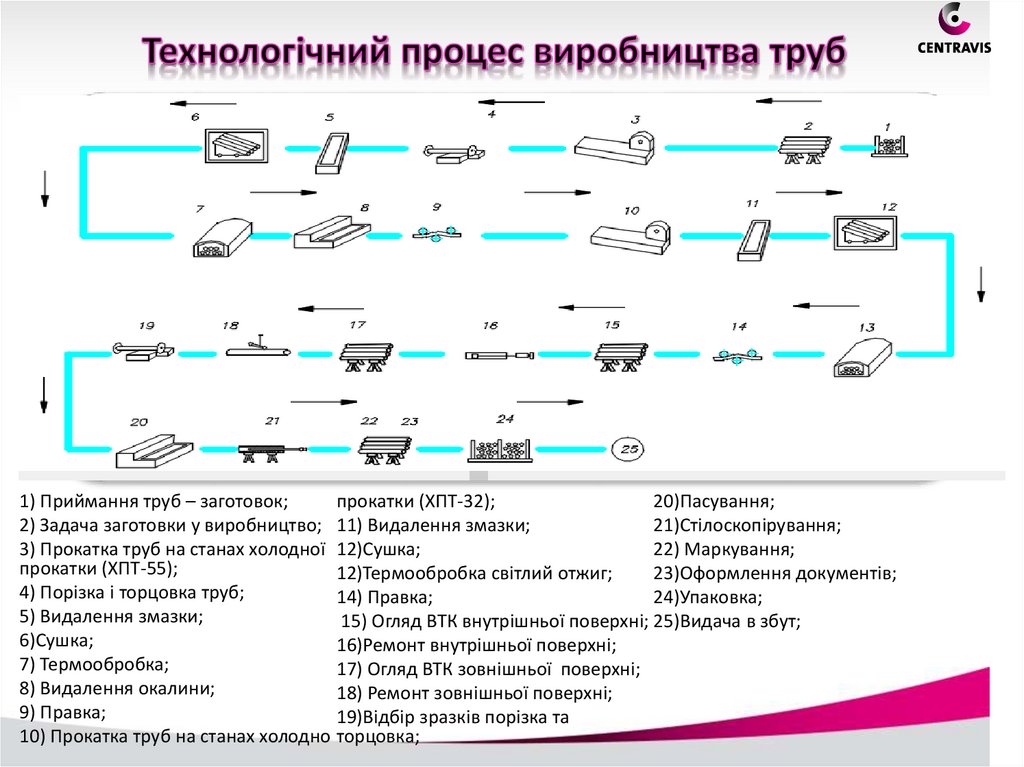

4. Технологічний процес виробництва труб

1) Приймання труб – заготовок;
прокатки (ХПТ-32);
20)Пасування;
2) Задача заготовки у виробництво; 11) Видалення змазки;
21)Стілоскопірування;
3) Прокатка труб на станах холодної 12)Сушка;
22) Маркування;
прокатки (ХПТ-55);
12)Термообробка світлий отжиг;
23)Оформлення документів;
4) Порізка і торцовка труб;
14) Правка;
24)Упаковка;
5) Видалення змазки;
15) Огляд ВТК внутрішньої поверхні; 25)Видача в збут;
6)Сушка;
16)Ремонт внутрішньої поверхні;
7) Термообробка;
17) Огляд ВТК зовнішньої поверхні;
8) Видалення окалини;
18) Ремонт зовнішньої поверхні;
9) Правка;
19)Відбір зразків порізка та
10) Прокатка труб на станах холодно торцовка;

5.

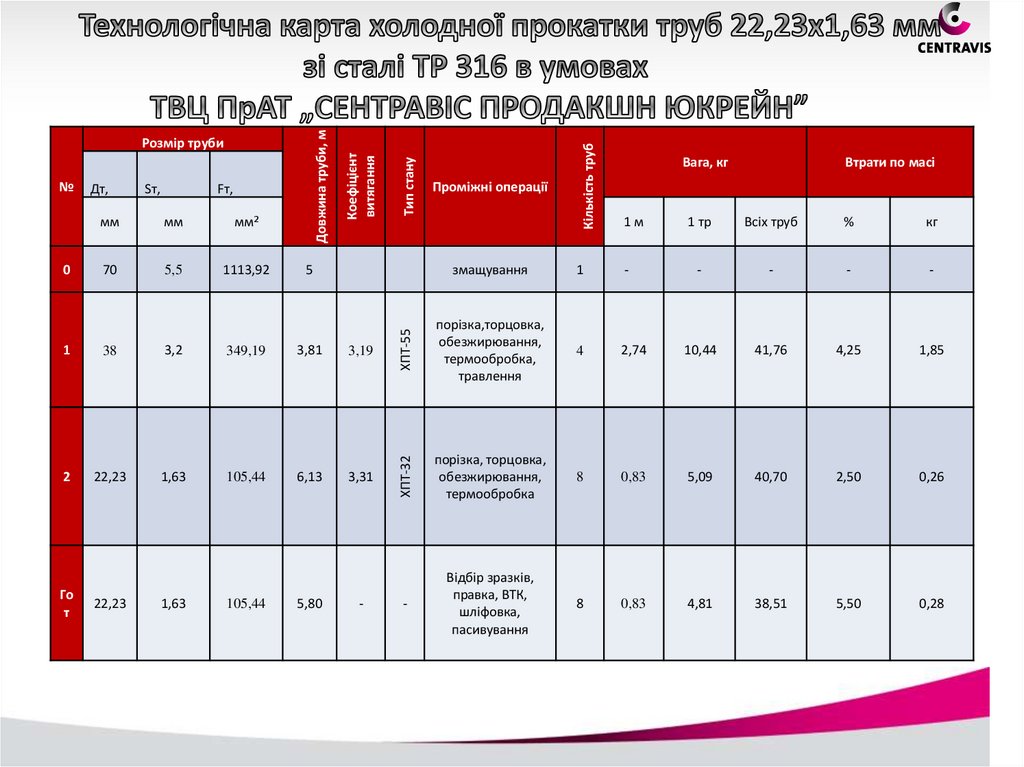

Довжина труби, м
Кількість труб
1м
5
змащування
1
-
-
-
-
-
порізка,торцовка,
обезжирювання,
термообробка,
травлення
4
2,74
10,44
41,76
4,25
1,85
порізка, торцовка,
обезжирювання,
термообробка
8
0,83
5,09
40,70
2,50
0,26
-
Відбір зразків,
правка, ВТК,
шліфовка,
пасивування
8
0,83
4,81
38,51
5,50
0,28
Fт,
мм
мм
мм2
70
5,5
1113,92
1
38
3,2
349,19
3,81
3,19
2
22,23
1,63
105,44
6,13
3,31
Го
т
22,23
1,63
105,44
5,80
-
Тип стану
Sт,
ХПТ-55
0
Дт,
Коефіцієнт
витягання
№
ХПТ-32
Розмір труби
Проміжні операції
Вага, кг
Втрати по масі
1 тр
Всіх труб
%
кг

6.

7.

8.

9.

10.

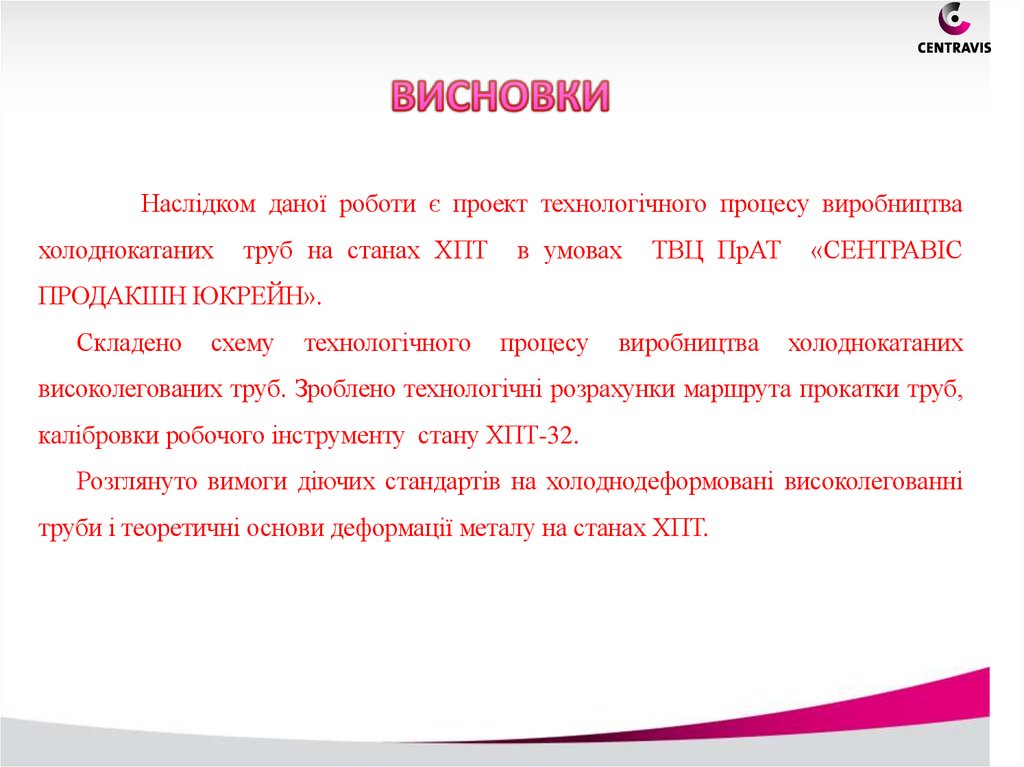

Наслідком даної роботи є проект технологічного процесу виробництва
холоднокатаних
труб на станах ХПТ
в умовах
ТВЦ ПрАТ
«СЕНТРАВІС
ПРОДАКШН ЮКРЕЙН».
Складено
схему
технологічного
процесу
виробництва
холоднокатаних
високолегованих труб. Зроблено технологічні розрахунки маршрута прокатки труб,

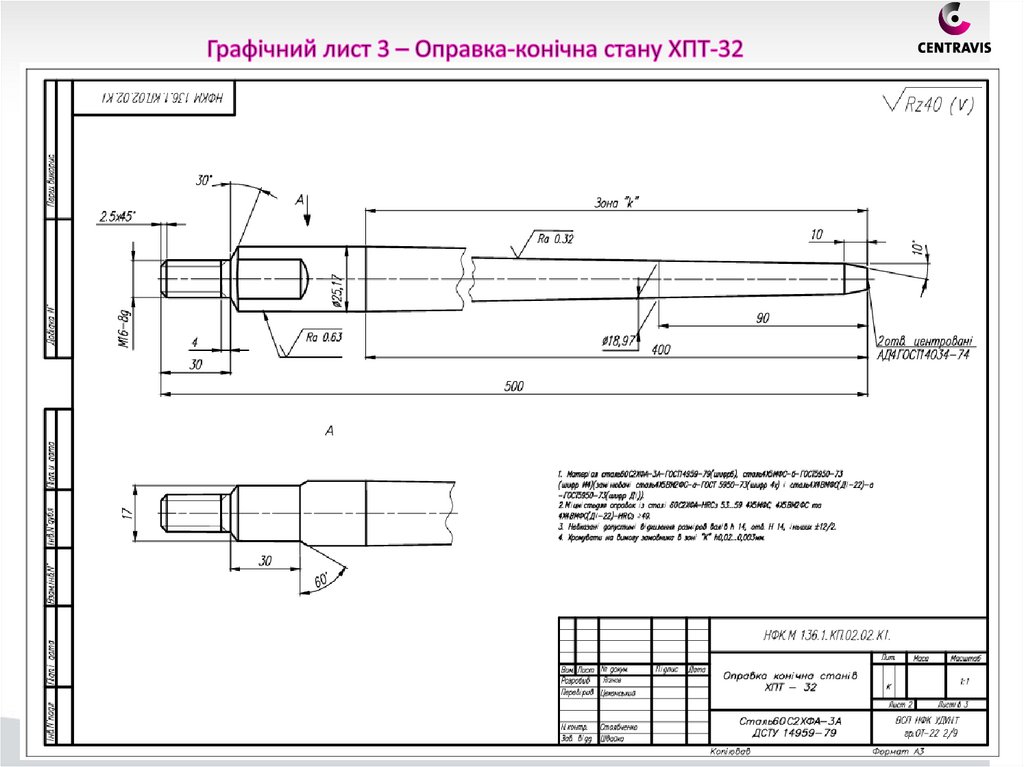

калібровки робочого інструменту стану ХПТ-32.
Розглянуто вимоги діючих стандартів на холоднодеформовані високолегованні
труби і теоретичні основи деформації металу на станах ХПТ.
