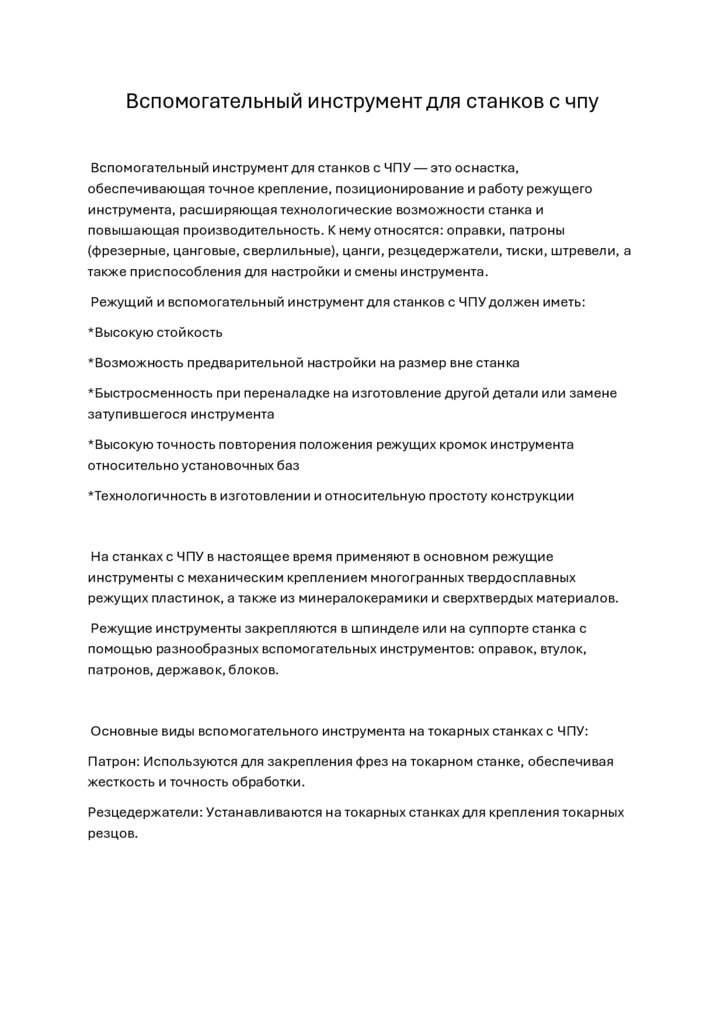

Вспомогательный инструмент для станков с чпу
Вспомогательный инструмент для станков с ЧПУ — это оснастка,
обеспечивающая точное крепление, позиционирование и работу режущего
инструмента, расширяющая технологические возможности станка и
повышающая производительность. К нему относятся: оправки, патроны
(фрезерные, цанговые, сверлильные), цанги, резцедержатели, тиски, штревели, а
также приспособления для настройки и смены инструмента.
Режущий и вспомогательный инструмент для станков с ЧПУ должен иметь:
*Высокую стойкость
*Возможность предварительной настройки на размер вне станка
*Быстросменность при переналадке на изготовление другой детали или замене
затупившегося инструмента
*Высокую точность повторения положения режущих кромок инструмента
относительно установочных баз
*Технологичность в изготовлении и относительную простоту конструкции
На станках с ЧПУ в настоящее время применяют в основном режущие
инструменты с механическим креплением многогранных твердосплавных
режущих пластинок, а также из минералокерамики и сверхтвердых материалов.
Режущие инструменты закрепляются в шпинделе или на суппорте станка с
помощью разнообразных вспомогательных инструментов: оправок, втулок,
патронов, державок, блоков.
Основные виды вспомогательного инструмента на токарных станках с ЧПУ:
Патрон: Используются для закрепления фрез на токарном станке, обеспечивая
жесткость и точность обработки.
Резцедержатели: Устанавливаются на токарных станках для крепления токарных
резцов.

2.

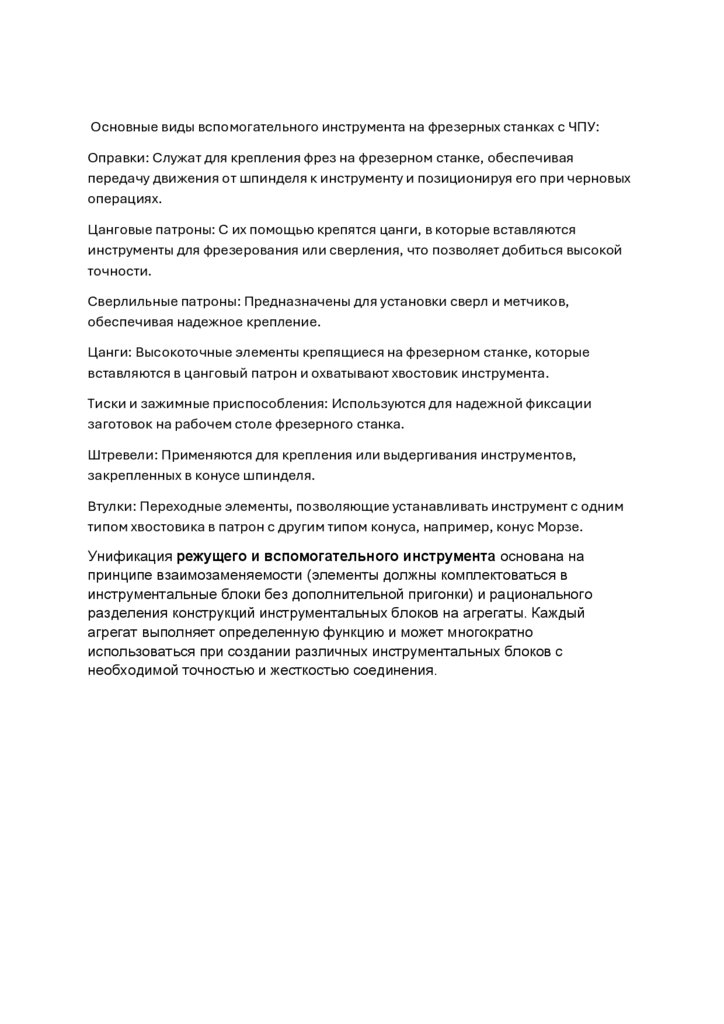

Основные виды вспомогательного инструмента на фрезерных станках с ЧПУ:
Оправки: Служат для крепления фрез на фрезерном станке, обеспечивая
передачу движения от шпинделя к инструменту и позиционируя его при черновых
операциях.
Цанговые патроны: С их помощью крепятся цанги, в которые вставляются
инструменты для фрезерования или сверления, что позволяет добиться высокой
точности.
Сверлильные патроны: Предназначены для установки сверл и метчиков,
обеспечивая надежное крепление.
Цанги: Высокоточные элементы крепящиеся на фрезерном станке, которые
вставляются в цанговый патрон и охватывают хвостовик инструмента.
Тиски и зажимные приспособления: Используются для надежной фиксации
заготовок на рабочем столе фрезерного станка.
Штревели: Применяются для крепления или выдергивания инструментов,
закрепленных в конусе шпинделя.
Втулки: Переходные элементы, позволяющие устанавливать инструмент с одним
типом хвостовика в патрон с другим типом конуса, например, конус Морзе.
Унификация режущего и вспомогательного инструмента основана на
принципе взаимозаменяемости (элементы должны комплектоваться в
инструментальные блоки без дополнительной пригонки) и рационального
разделения конструкций инструментальных блоков на агрегаты. Каждый
агрегат выполняет определенную функцию и может многократно
использоваться при создании различных инструментальных блоков с
необходимой точностью и жесткостью соединения.

3.

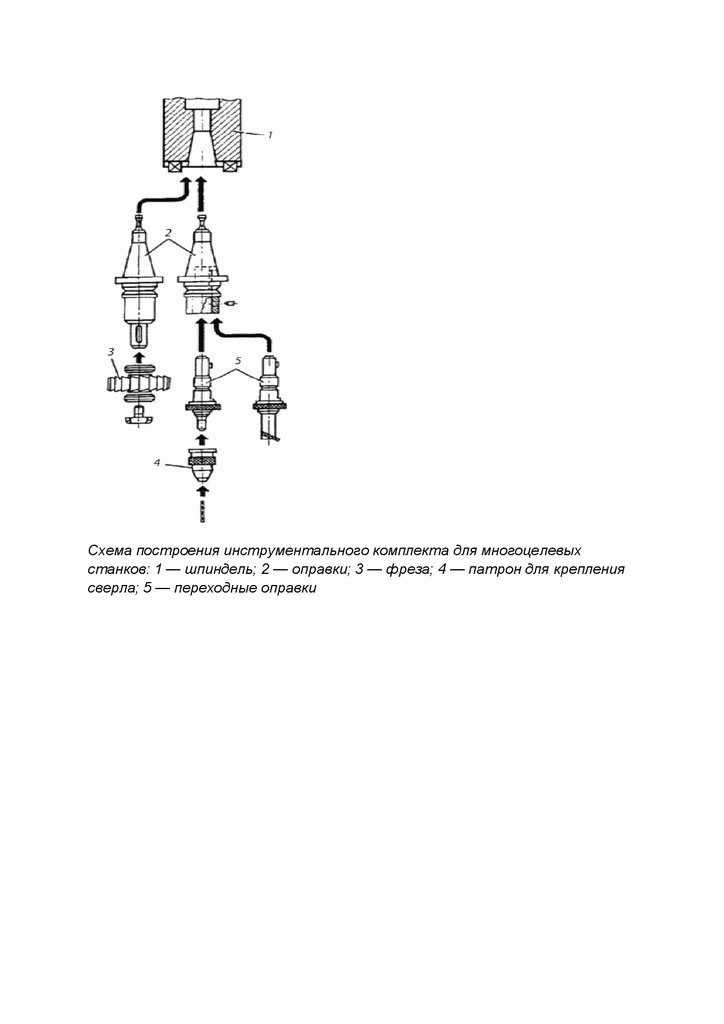

Схема построения инструментального комплекта для многоцелевых
станков: 1 — шпиндель; 2 — оправки; 3 — фреза; 4 — патрон для крепления
сверла; 5 — переходные оправки
