Форсуночные системы

1.

Санкт-Петербургский государственный
архитектурно-строительный университет
кафедра теплогазоснабжения и вентиляции
Форсуночные системы
увлажнения
Уляшева Вера Михайловна
д. т. н., профессор, профессор

2.

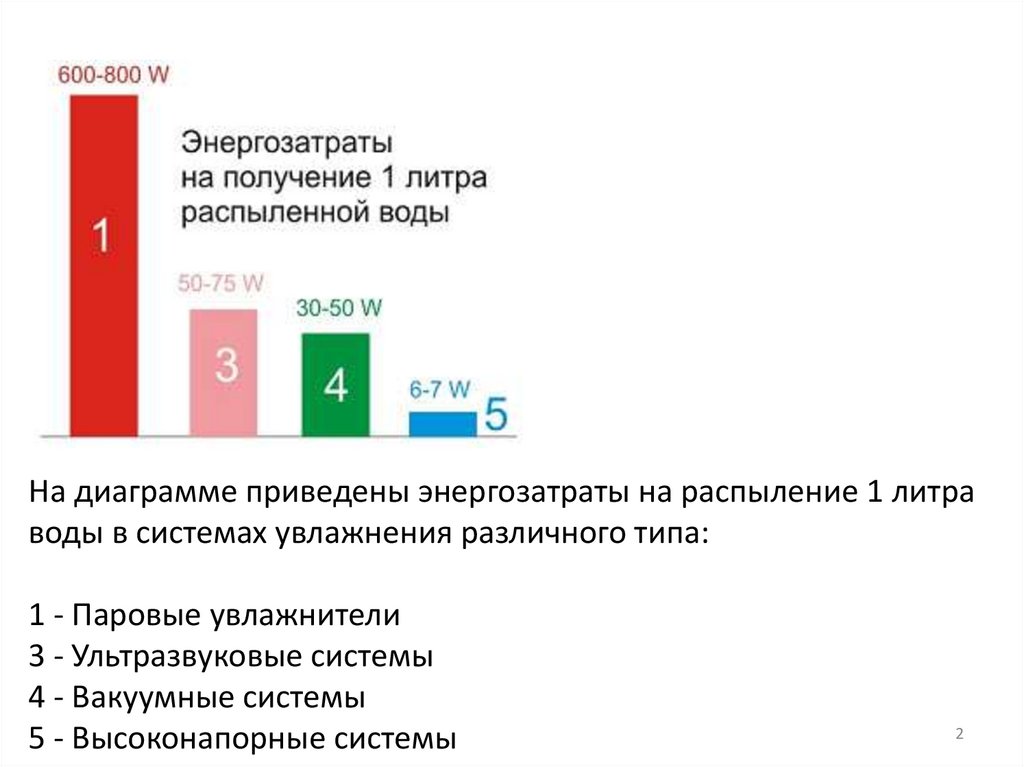

На диаграмме приведены энергозатраты на распыление 1 литра
воды в системах увлажнения различного типа:
1 - Паровые увлажнители
3 - Ультразвуковые системы
4 - Вакуумные системы
5 - Высоконапорные системы
2

3.

Поэтому
для
эффективного увлажнения
воздуха
в
производственных
помещениях
обычно
используются вакуумные
и
высоконапорные
системы
увлажнения,
распыляющие
воду
непосредственно
в
помещении.
3

4.

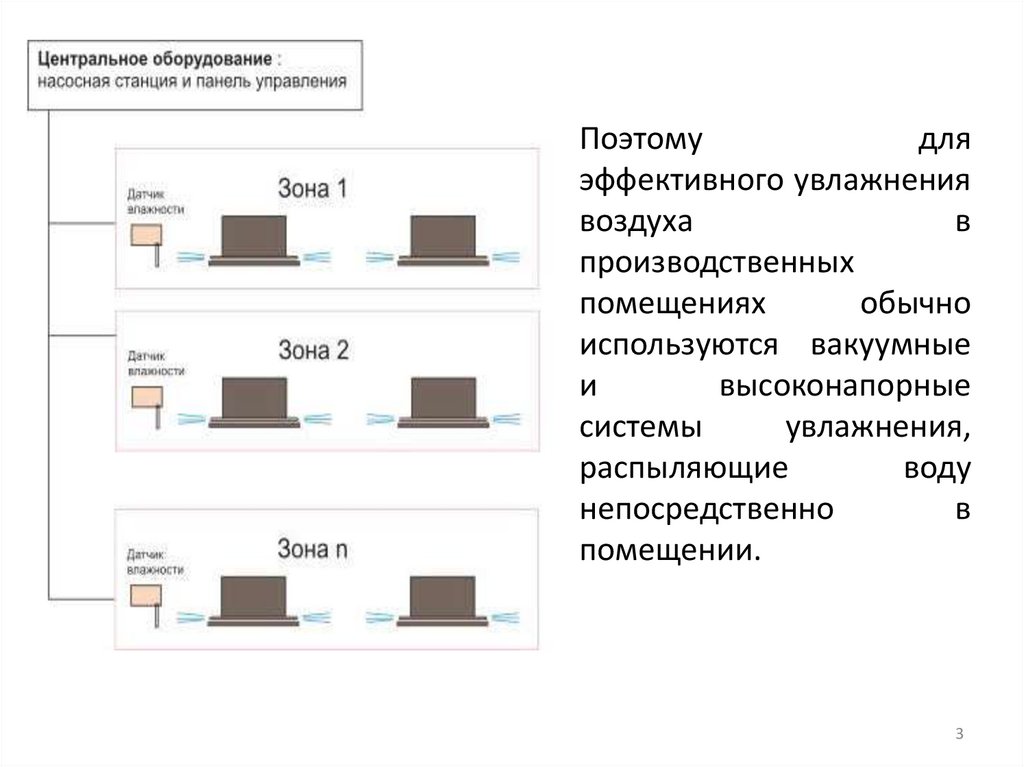

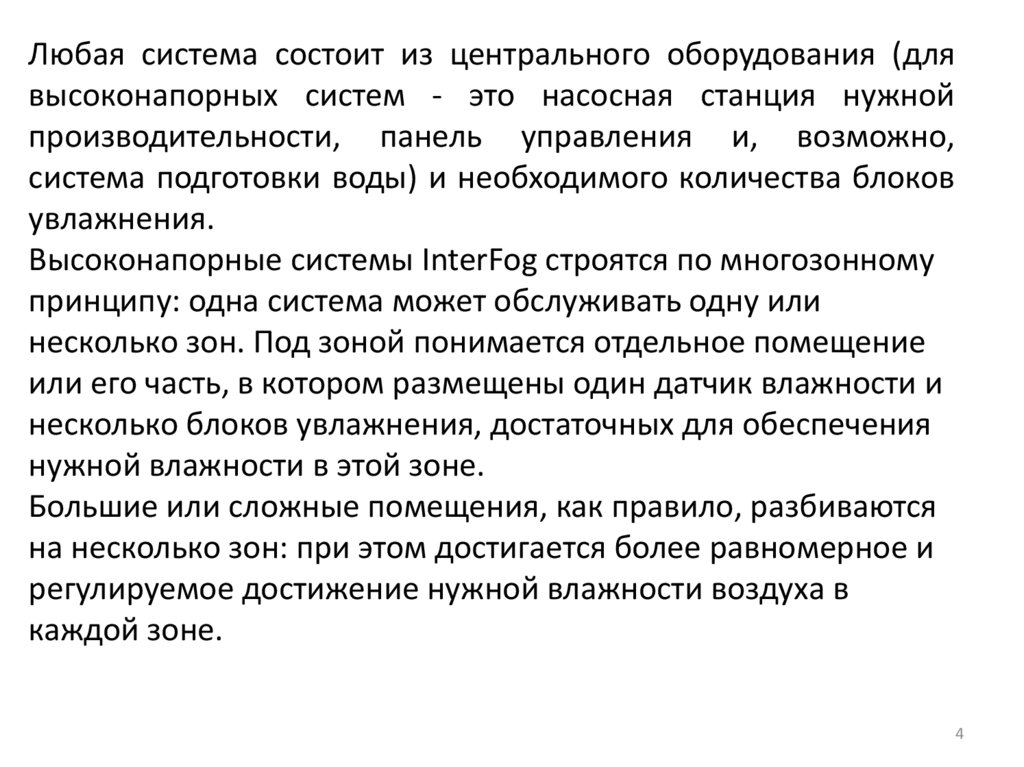

Любая система состоит из центрального оборудования (для
высоконапорных систем - это насосная станция нужной
производительности, панель управления и, возможно,
система подготовки воды) и необходимого количества блоков
увлажнения.
Высоконапорные системы InterFog строятся по многозонному
принципу: одна система может обслуживать одну или
несколько зон. Под зоной понимается отдельное помещение
или его часть, в котором размещены один датчик влажности и
несколько блоков увлажнения, достаточных для обеспечения
нужной влажности в этой зоне.
Большие или сложные помещения, как правило, разбиваются
на несколько зон: при этом достигается более равномерное и
регулируемое достижение нужной влажности воздуха в
каждой зоне.
4

5.

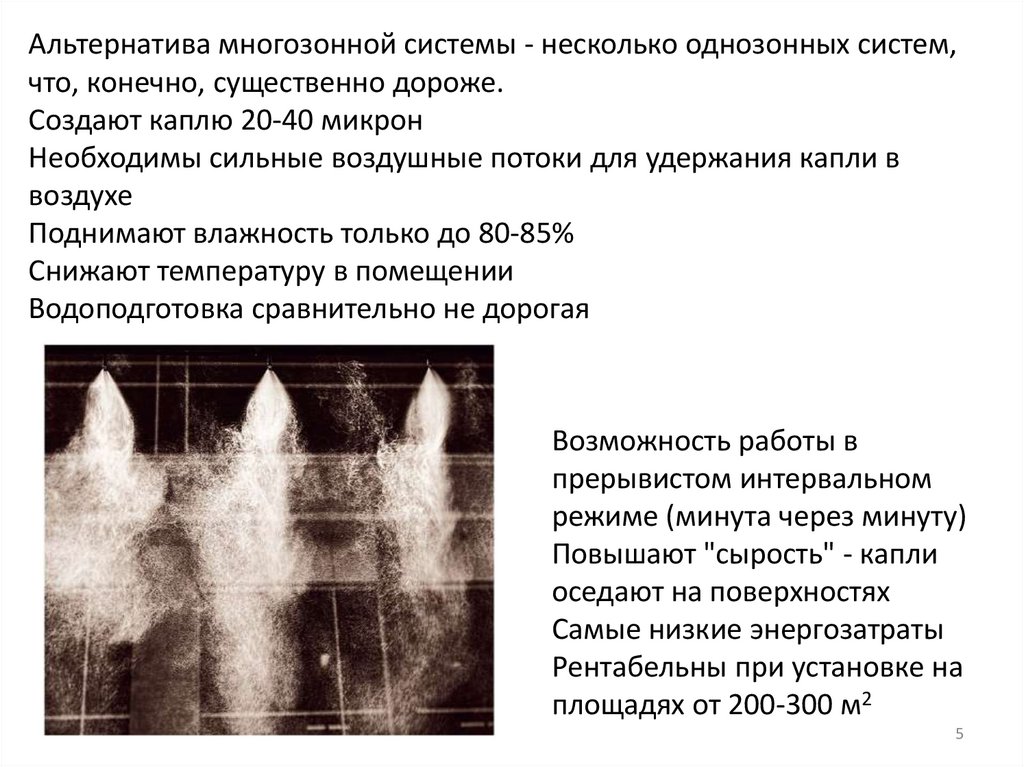

Альтернатива многозонной системы - несколько однозонных систем,
что, конечно, существенно дороже.
Создают каплю 20-40 микрон
Необходимы сильные воздушные потоки для удержания капли в
воздухе
Поднимают влажность только до 80-85%
Снижают температуру в помещении
Водоподготовка сравнительно не дорогая
Возможность работы в
прерывистом интервальном
режиме (минута через минуту)
Повышают "сырость" - капли
оседают на поверхностях
Самые низкие энергозатраты
Рентабельны при установке на
площадях от 200-300 м2
5

6.

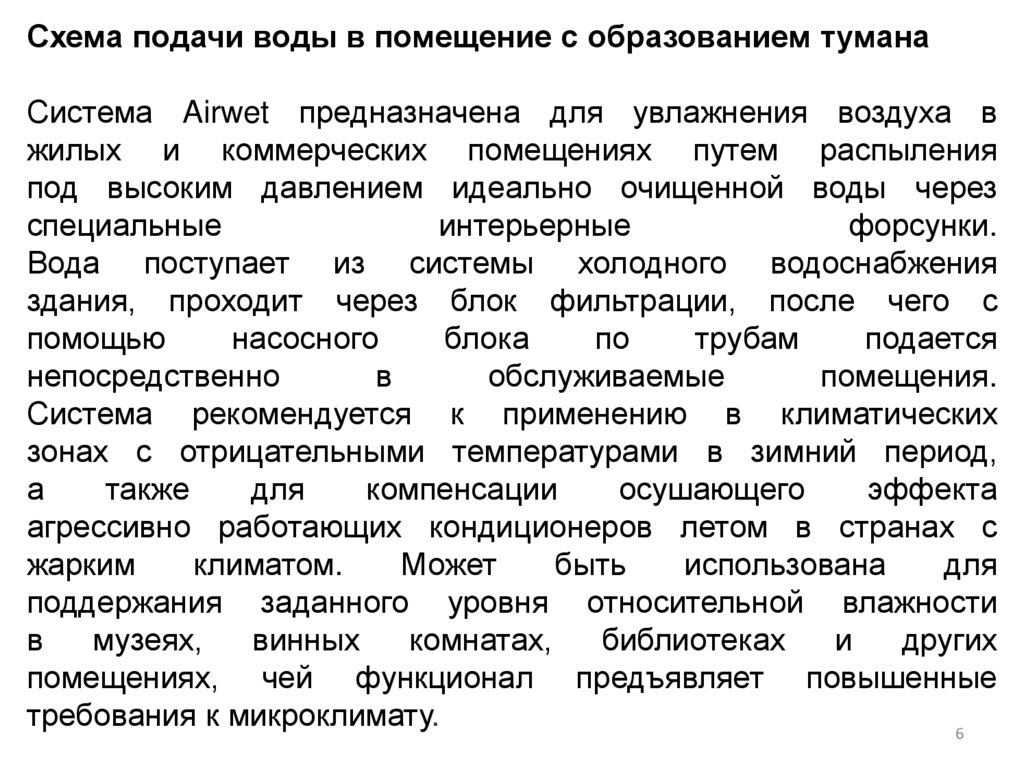

Схема подачи воды в помещение с образованием тумана
Система Airwet предназначена для увлажнения воздуха в
жилых и коммерческих помещениях путем распыления
под высоким давлением идеально очищенной воды через
специальные
интерьерные
форсунки.
Вода поступает из системы холодного водоснабжения
здания, проходит через блок фильтрации, после чего с
помощью
насосного
блока
по
трубам
подается
непосредственно
в
обслуживаемые
помещения.
Система рекомендуется к применению в климатических
зонах с отрицательными температурами в зимний период,
а
также
для
компенсации
осушающего
эффекта
агрессивно работающих кондиционеров летом в странах с
жарким
климатом.
Может
быть
использована
для
поддержания заданного уровня относительной влажности
в
музеях,
винных
комнатах,
библиотеках
и
других
помещениях, чей функционал предъявляет повышенные
требования к микроклимату.
6

7.

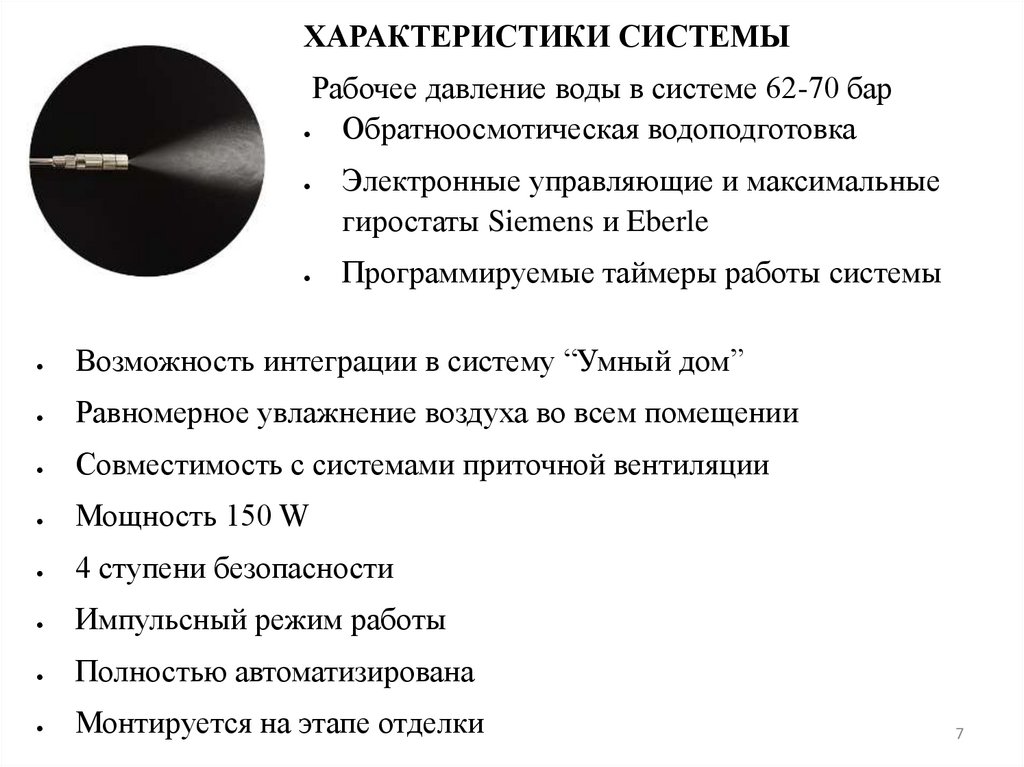

ХАРАКТЕРИСТИКИ СИСТЕМЫ
Рабочее давление воды в системе 62-70 бар
Обратноосмотическая водоподготовка
Электронные управляющие и максимальные
гиростаты Siemens и Eberle
Программируемые таймеры работы системы
Возможность интеграции в систему “Умный дом”
Равномерное увлажнение воздуха во всем помещении
Совместимость с системами приточной вентиляции
Мощность 150 W
4 ступени безопасности
Импульсный режим работы
Полностью автоматизирована
Монтируется на этапе отделки
7

8.

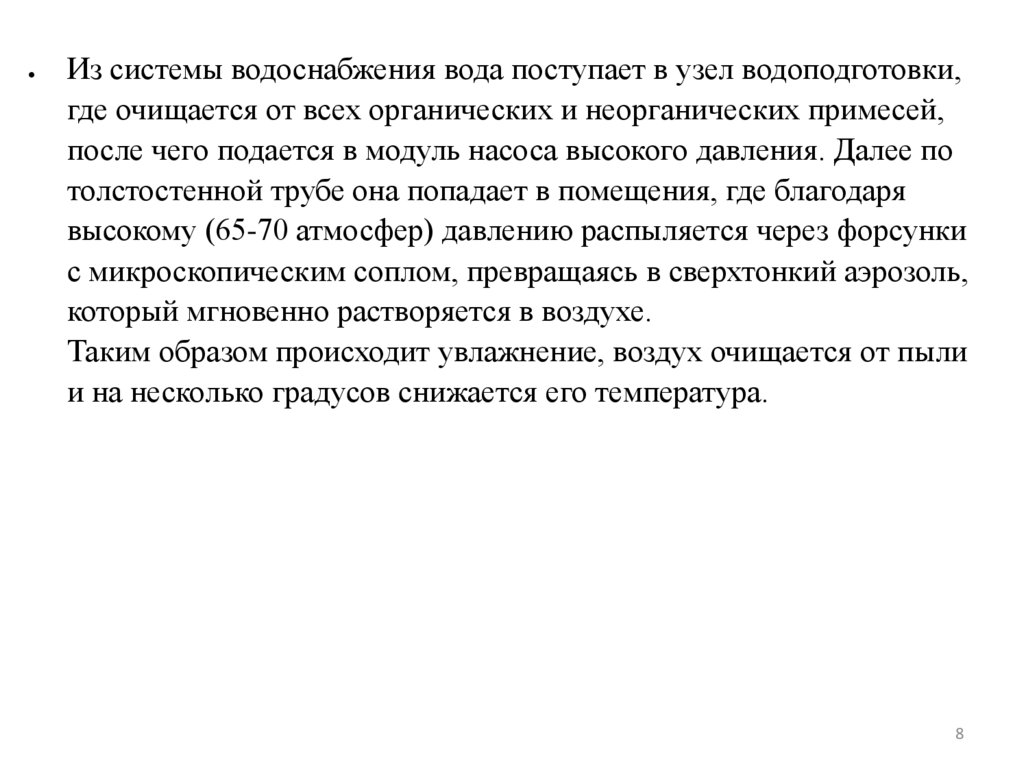

Из системы водоснабжения вода поступает в узел водоподготовки,
где очищается от всех органических и неорганических примесей,
после чего подается в модуль насоса высокого давления. Далее по
толстостенной трубе она попадает в помещения, где благодаря
высокому (65-70 атмосфер) давлению распыляется через форсунки
с микроскопическим соплом, превращаясь в сверхтонкий аэрозоль,
который мгновенно растворяется в воздухе.
Таким образом происходит увлажнение, воздух очищается от пыли
и на несколько градусов снижается его температура.
8

9.

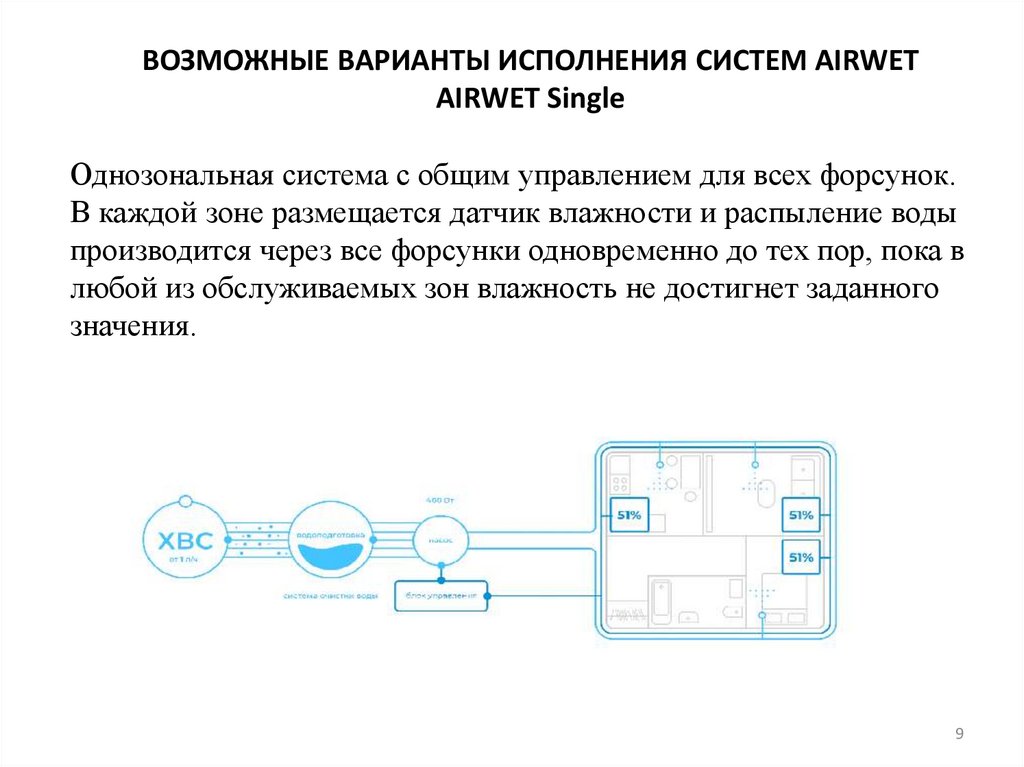

ВОЗМОЖНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ СИСТЕМ AIRWET
AIRWET Single
Однозональная система с общим управлением для всех форсунок.
В каждой зоне размещается датчик влажности и распыление воды
производится через все форсунки одновременно до тех пор, пока в
любой из обслуживаемых зон влажность не достигнет заданного
значения.
9

10.

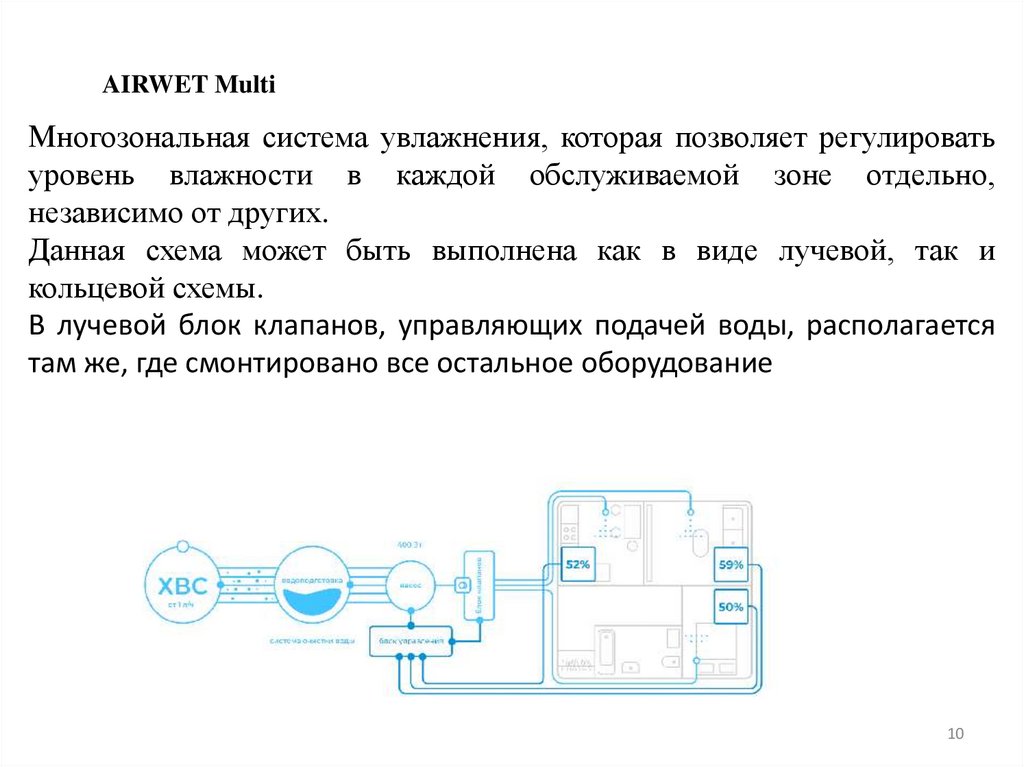

AIRWET Multi
Многозональная система увлажнения, которая позволяет регулировать
уровень влажности в каждой обслуживаемой зоне отдельно,
независимо от других.
Данная схема может быть выполнена как в виде лучевой, так и
кольцевой схемы.
В лучевой блок клапанов, управляющих подачей воды, располагается
там же, где смонтировано все остальное оборудование
10

11.

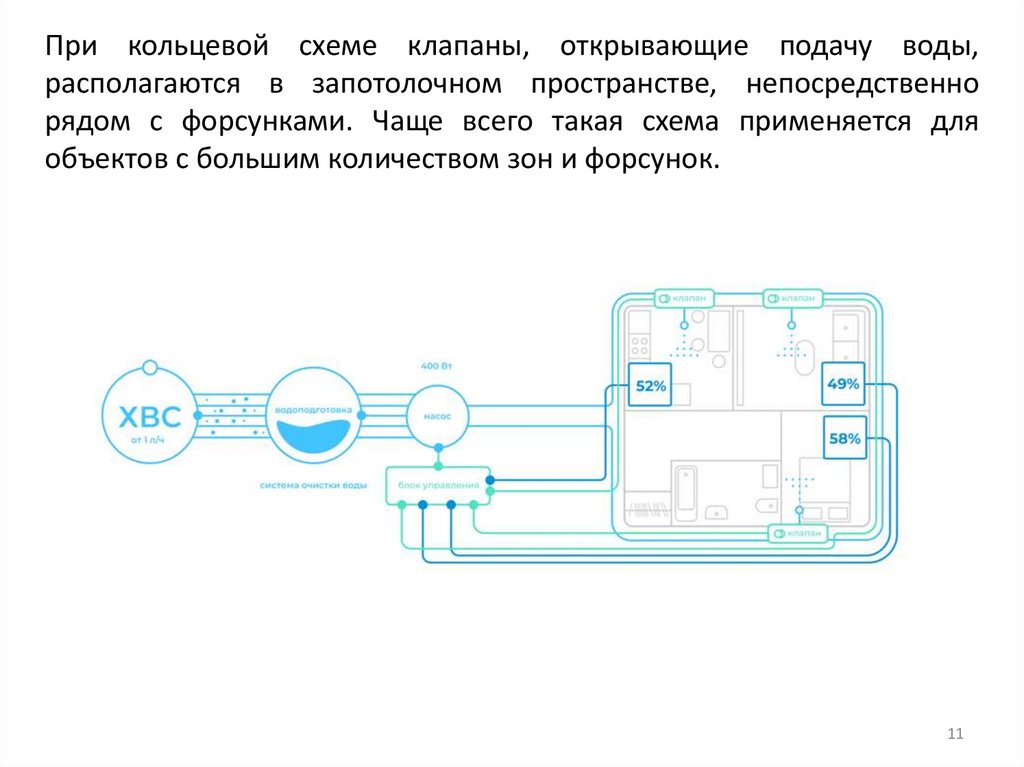

При кольцевой схеме клапаны, открывающие подачу воды,
располагаются в запотолочном пространстве, непосредственно
рядом с форсунками. Чаще всего такая схема применяется для
объектов с большим количеством зон и форсунок.
11

12.

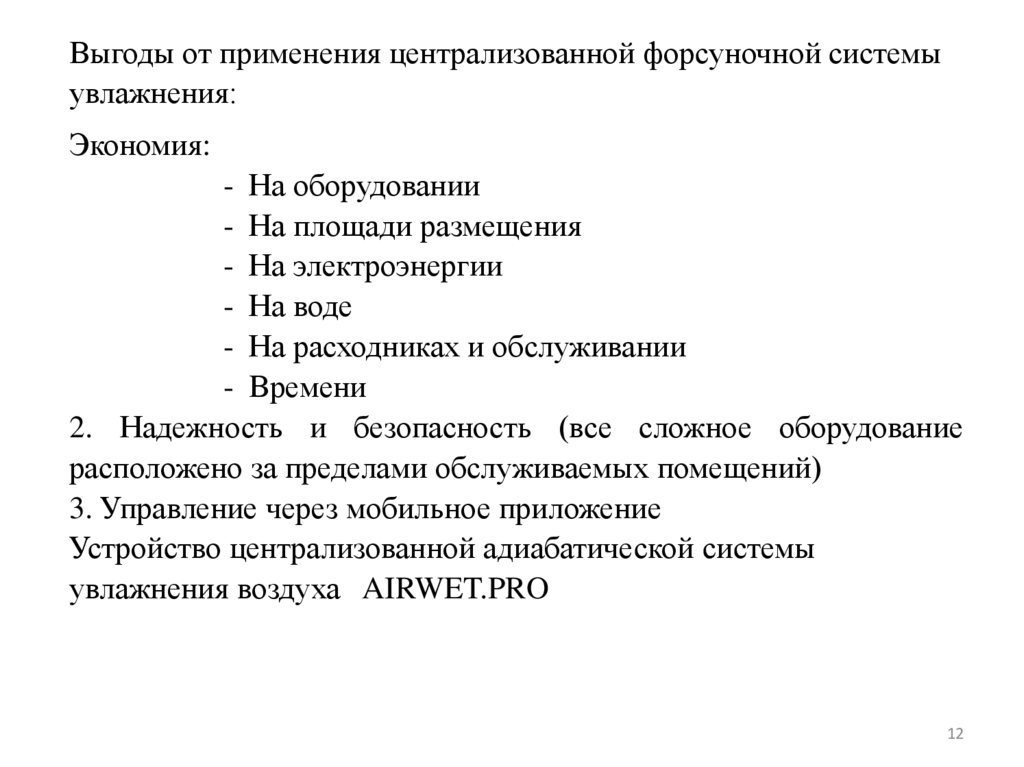

Выгоды от применения централизованной форсуночной системы
увлажнения:
Экономия:
- На оборудовании
- На площади размещения
- На электроэнергии
- На воде
- На расходниках и обслуживании
- Времени
2. Надежность и безопасность (все сложное оборудование
расположено за пределами обслуживаемых помещений)
3. Управление через мобильное приложение

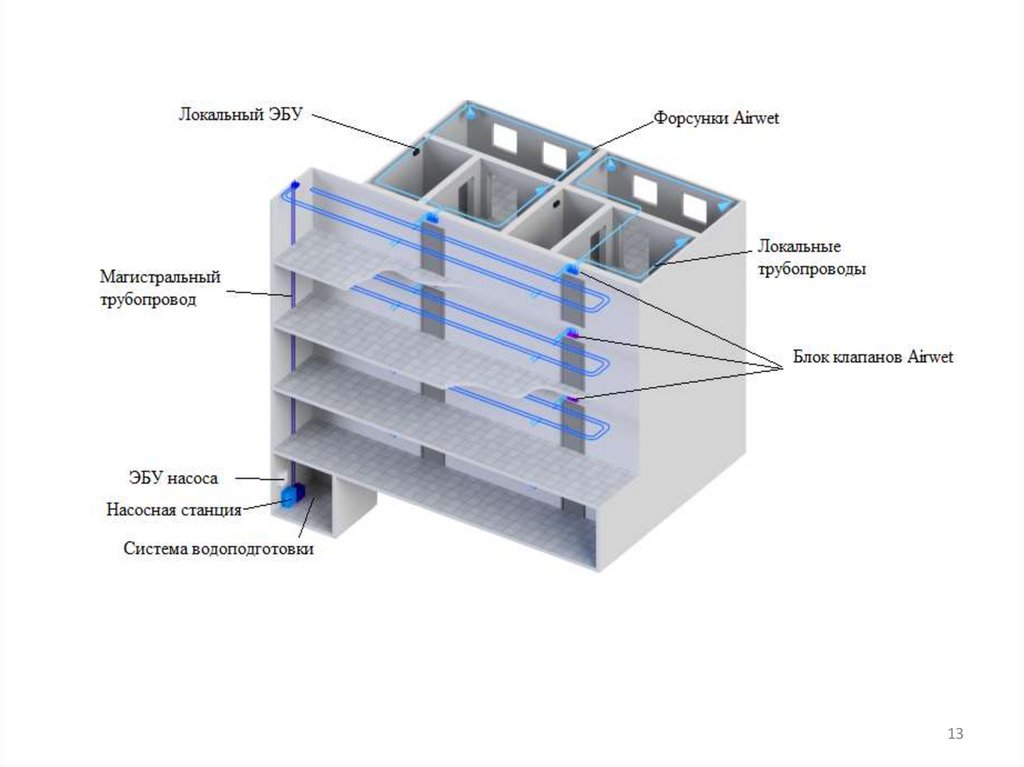

Устройство централизованной адиабатической системы
увлажнения воздуха AIRWET.PRO
12

13.

13

14.

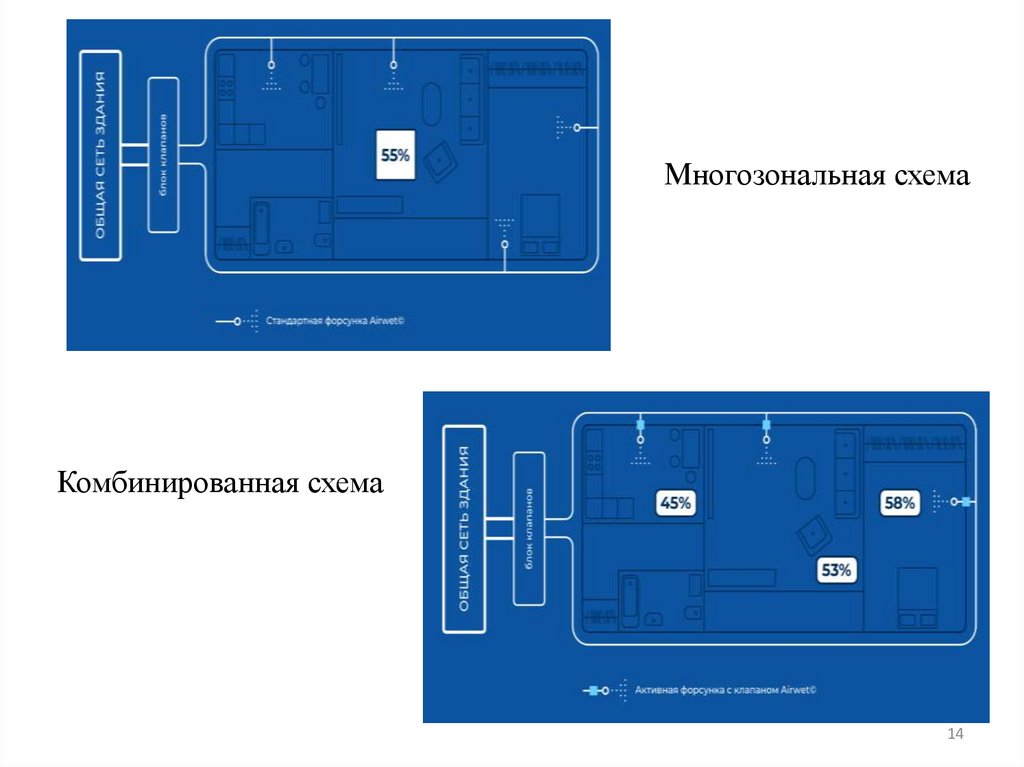

Многозональная схема
Комбинированная схема
14

15.

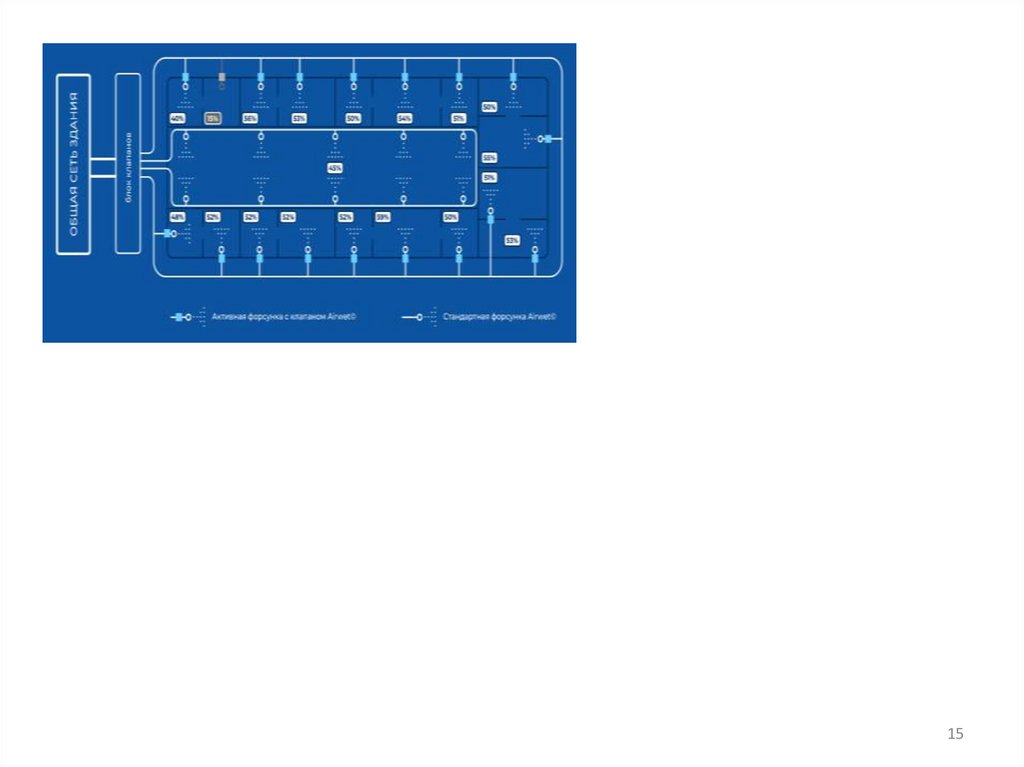

15

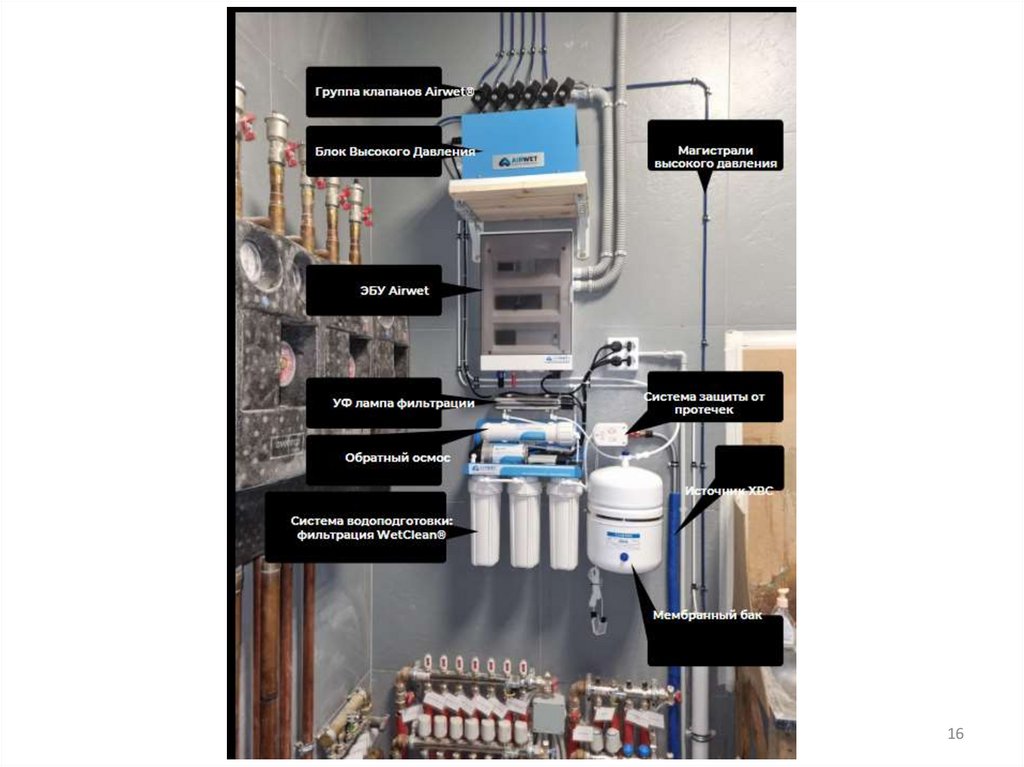

16.

16

17.

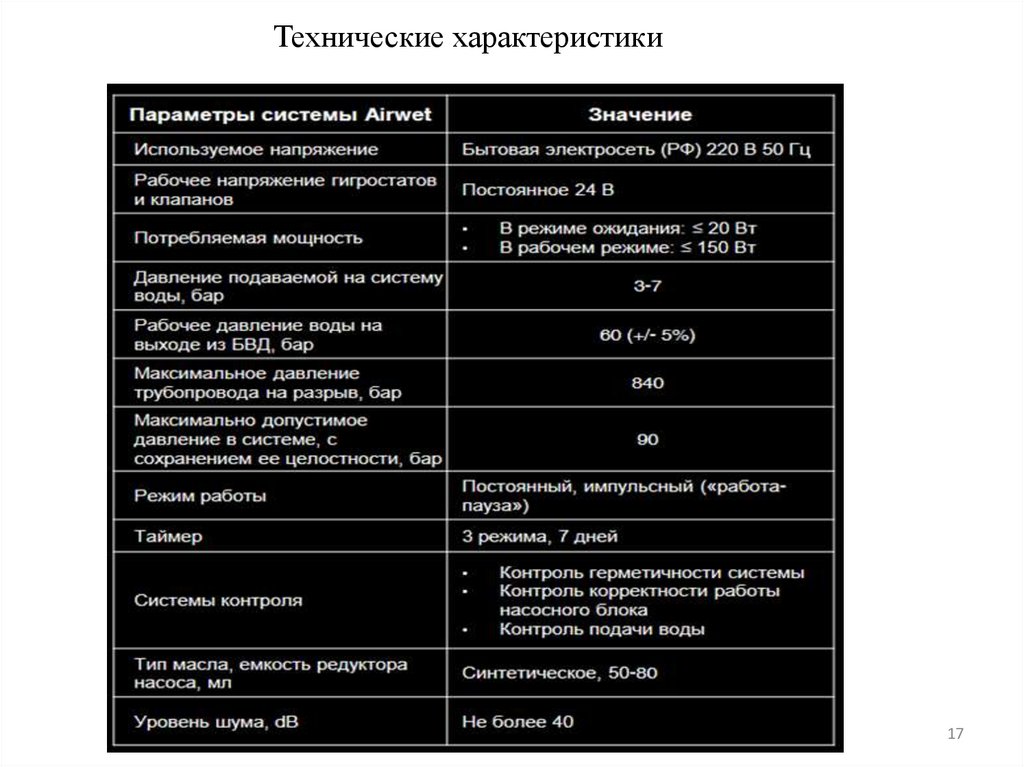

Технические характеристики
17

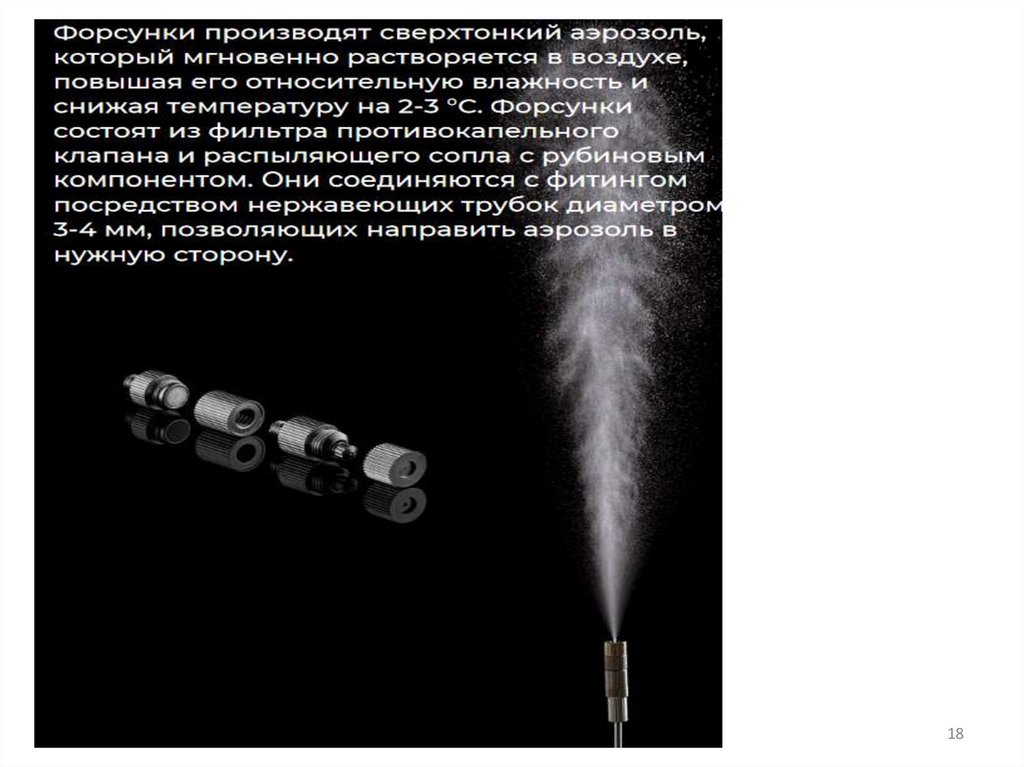

18.

18

19.

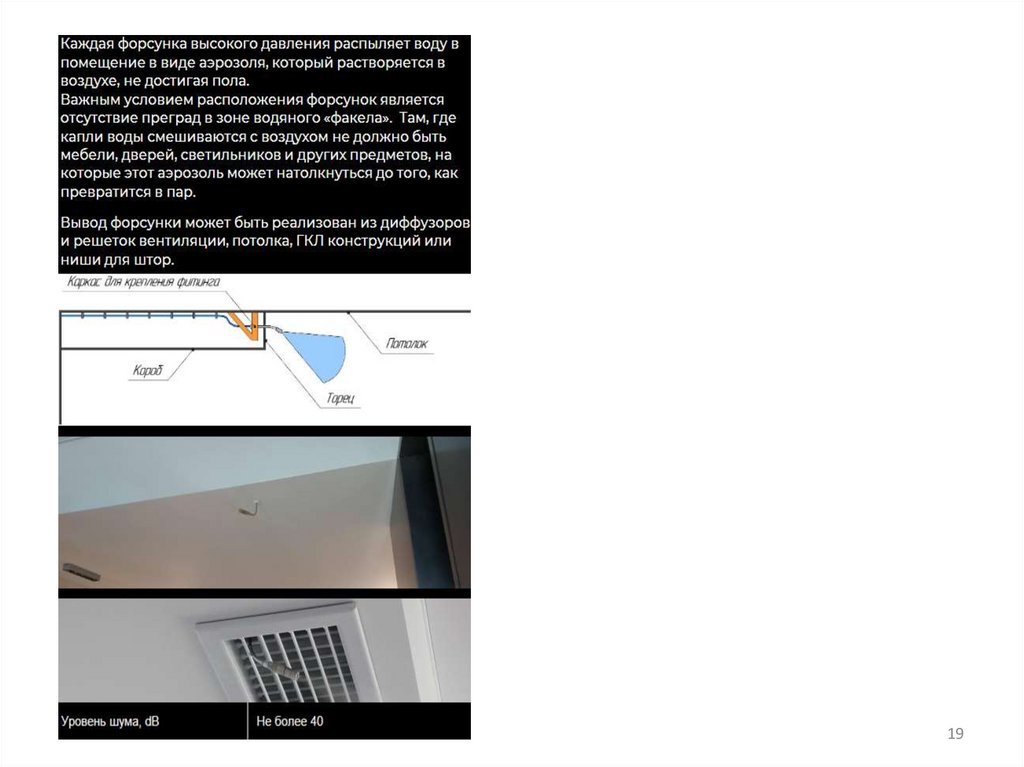

19

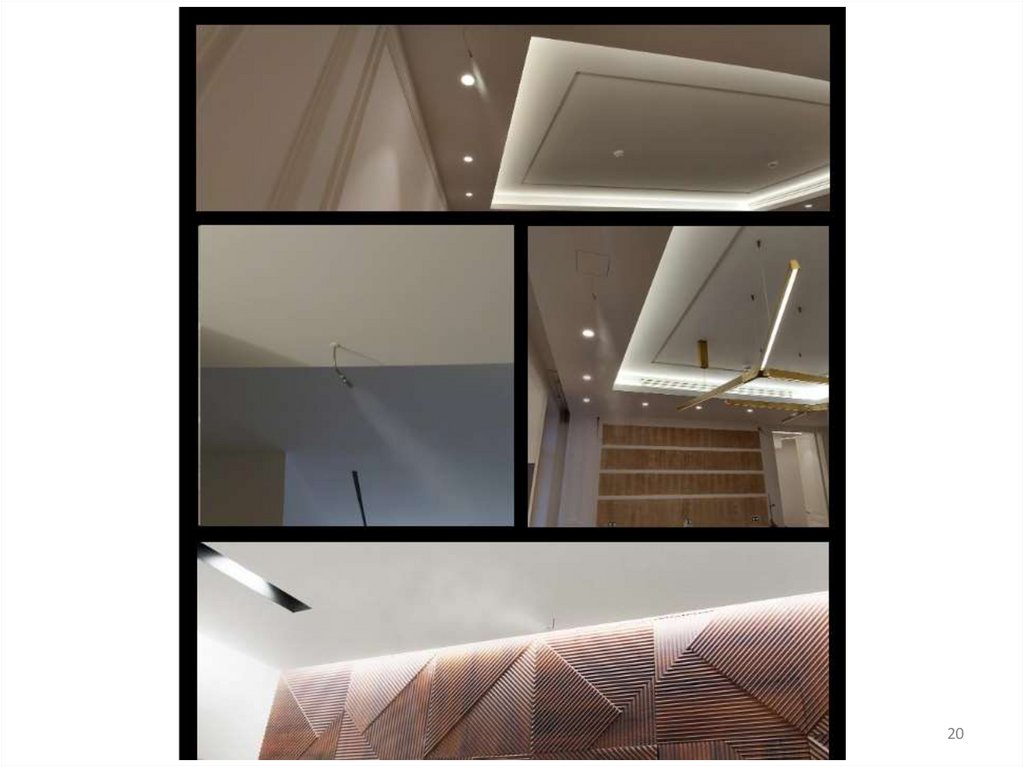

20.

20

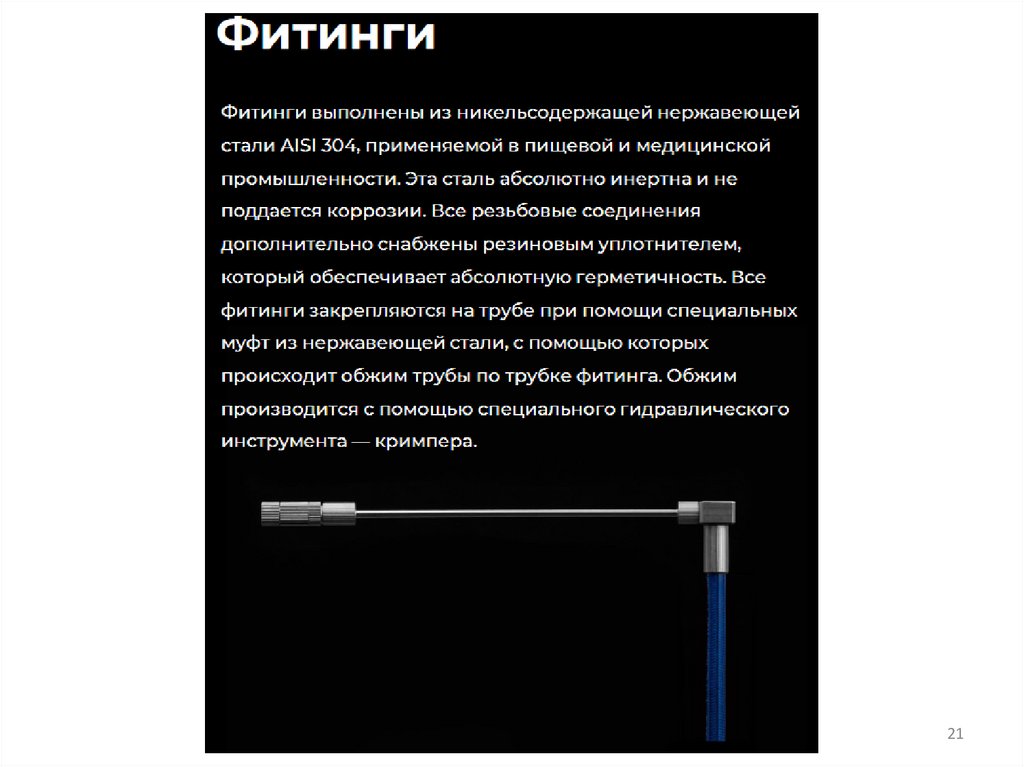

21.

21

22.

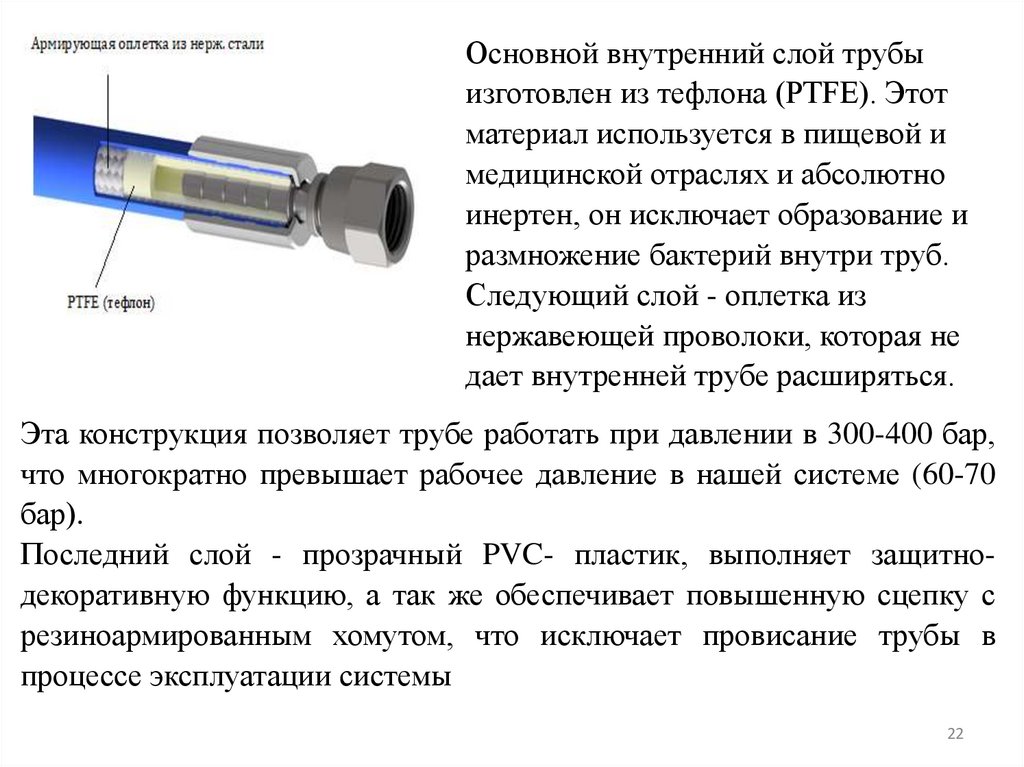

Основной внутренний слой трубы
изготовлен из тефлона (PTFE). Этот
материал используется в пищевой и
медицинской отраслях и абсолютно
инертен, он исключает образование и
размножение бактерий внутри труб.
Следующий слой - оплетка из
нержавеющей проволоки, которая не
дает внутренней трубе расширяться.
Эта конструкция позволяет трубе работать при давлении в 300-400 бар,
что многократно превышает рабочее давление в нашей системе (60-70
бар).
Последний слой - прозрачный PVC- пластик, выполняет защитнодекоративную функцию, а так же обеспечивает повышенную сцепку с
резиноармированным хомутом, что исключает провисание трубы в
процессе эксплуатации системы
22

23.

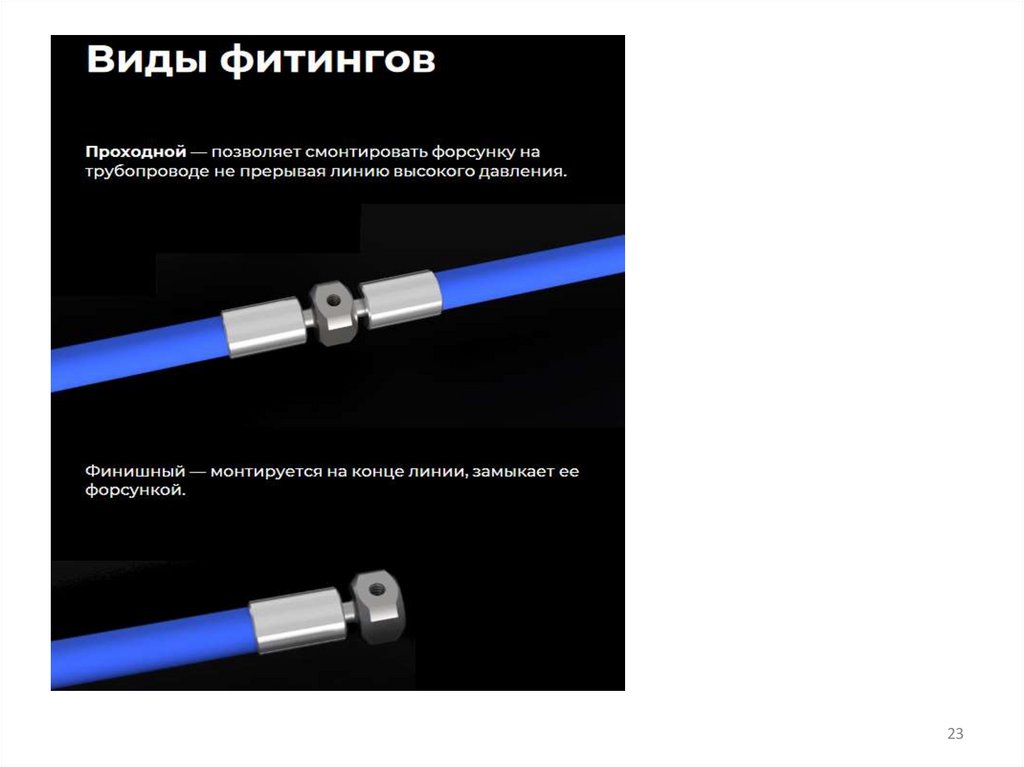

23

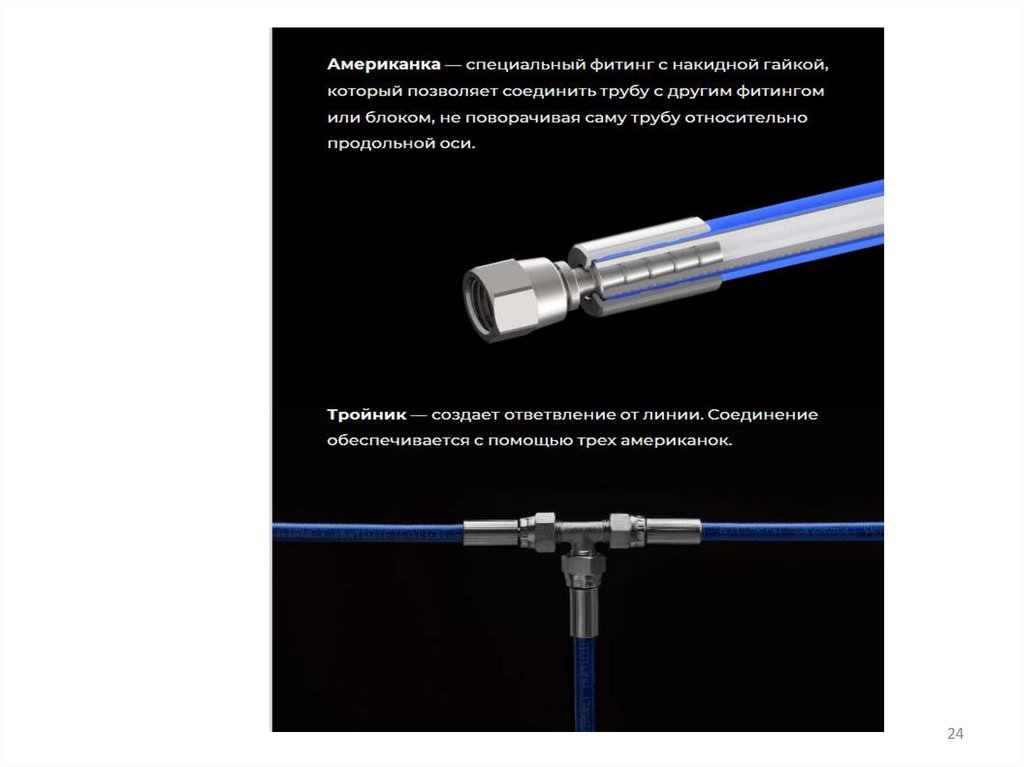

24.

24

25.

25

26.

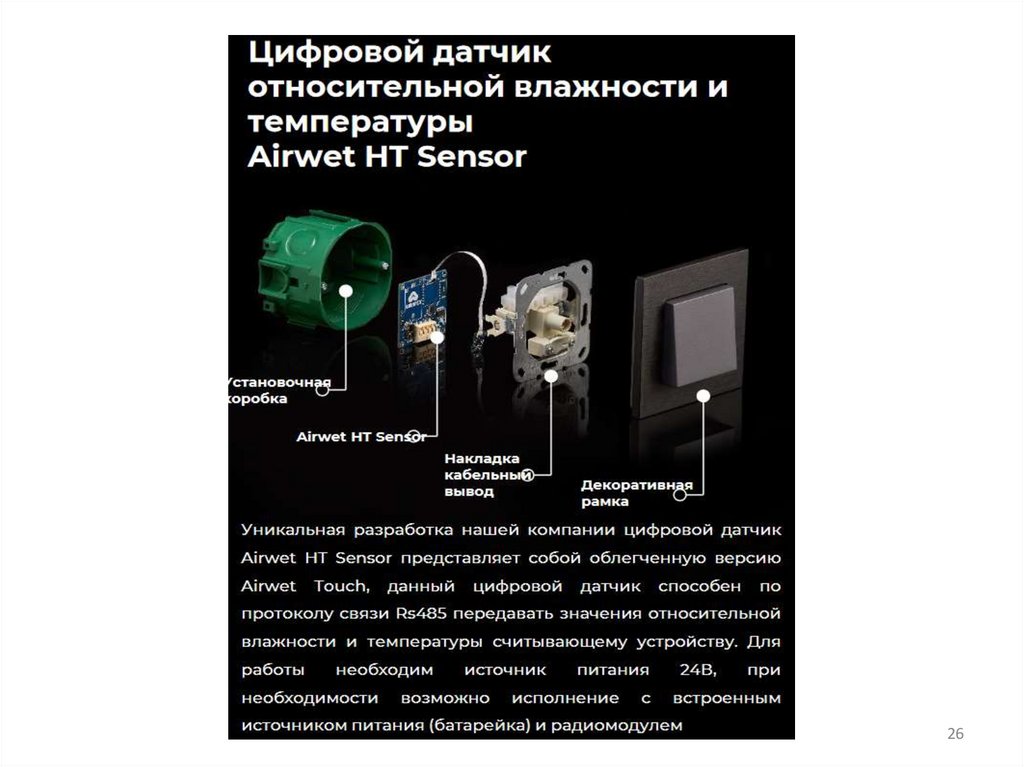

26

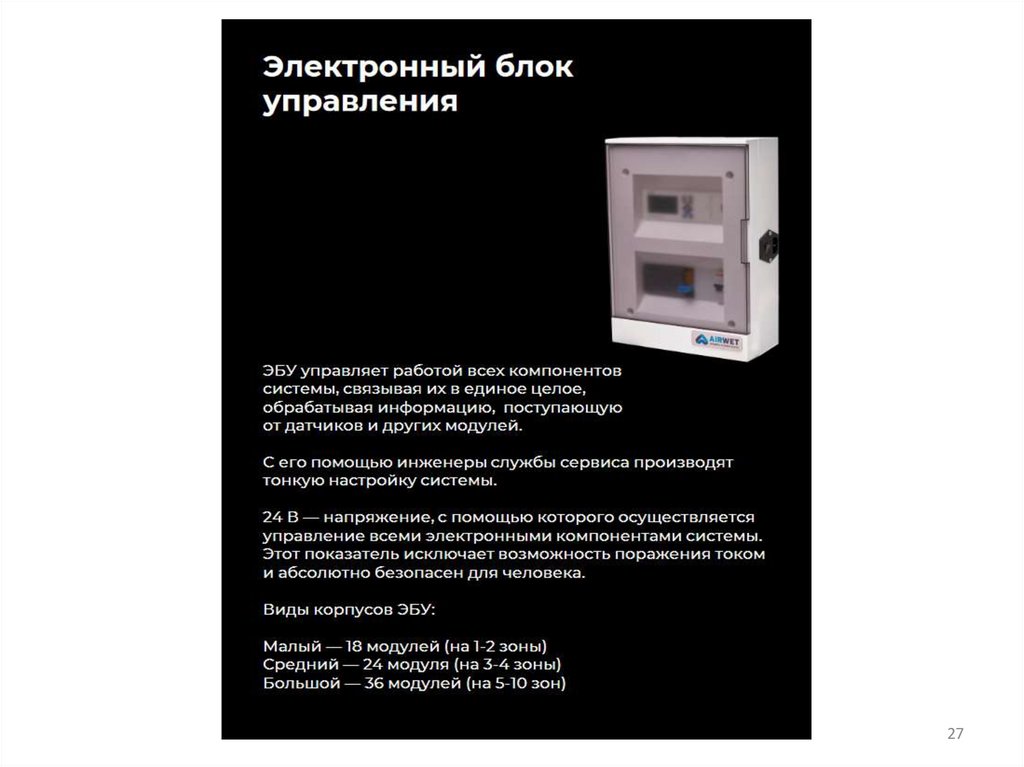

27.

27

28.

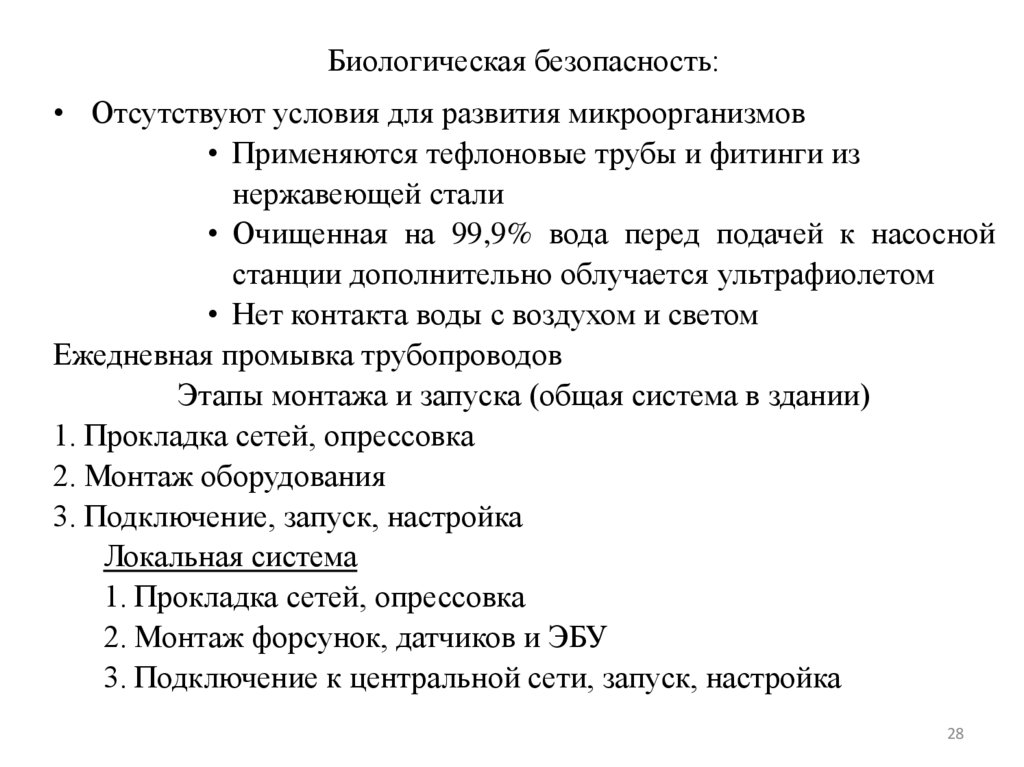

Биологическая безопасность:
• Отсутствуют условия для развития микроорганизмов
• Применяются тефлоновые трубы и фитинги из
нержавеющей стали
• Очищенная на 99,9% вода перед подачей к насосной
станции дополнительно облучается ультрафиолетом
• Нет контакта воды с воздухом и светом
Ежедневная промывка трубопроводов
Этапы монтажа и запуска (общая система в здании)
1. Прокладка сетей, опрессовка
2. Монтаж оборудования
3. Подключение, запуск, настройка
Локальная система
1. Прокладка сетей, опрессовка
2. Монтаж форсунок, датчиков и ЭБУ
3. Подключение к центральной сети, запуск, настройка
28

29.
