_00_Общ свед об объ кап строит и их проек

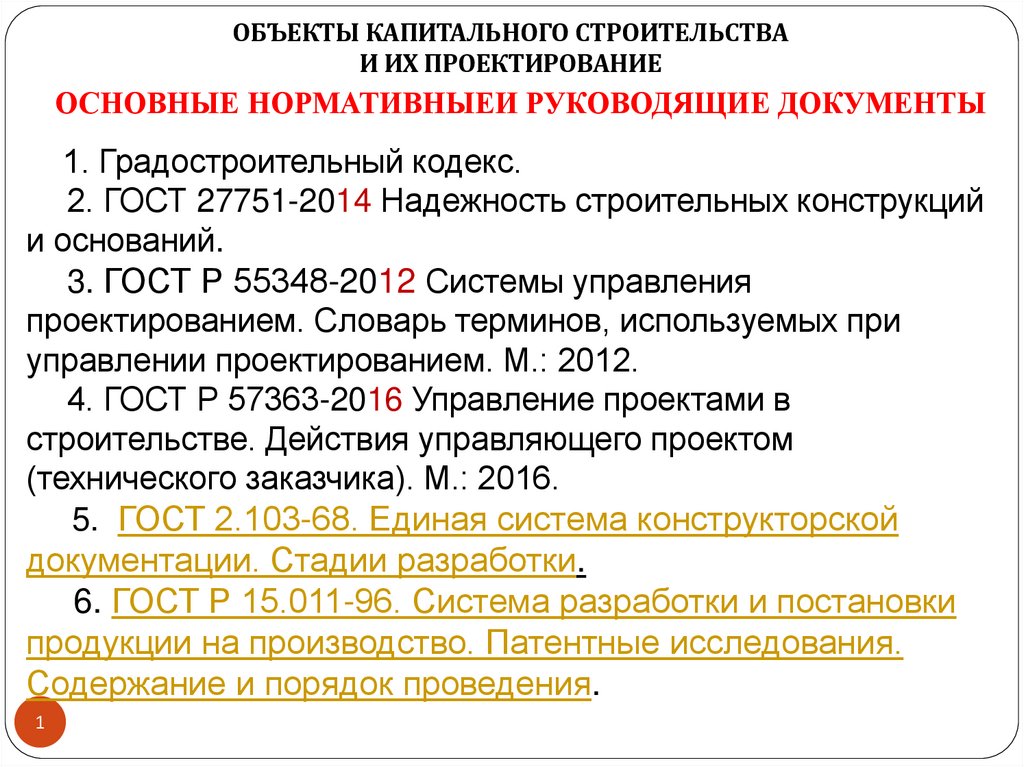

1. ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ
1. Градостроительный кодекс.
2. ГОСТ 27751-2014 Надежность строительных конструкций
и оснований.
3. ГОСТ Р 55348-2012 Системы управления
проектированием. Словарь терминов, используемых при
управлении проектированием. М.: 2012.
4. ГОСТ Р 57363-2016 Управление проектами в
строительстве. Действия управляющего проектом
(технического заказчика). М.: 2016.
5. ГОСТ 2.103-68. Единая система конструкторской
документации. Стадии разработки.
6. ГОСТ Р 15.011-96. Система разработки и постановки
продукции на производство. Патентные исследования.
Содержание и порядок проведения.
1

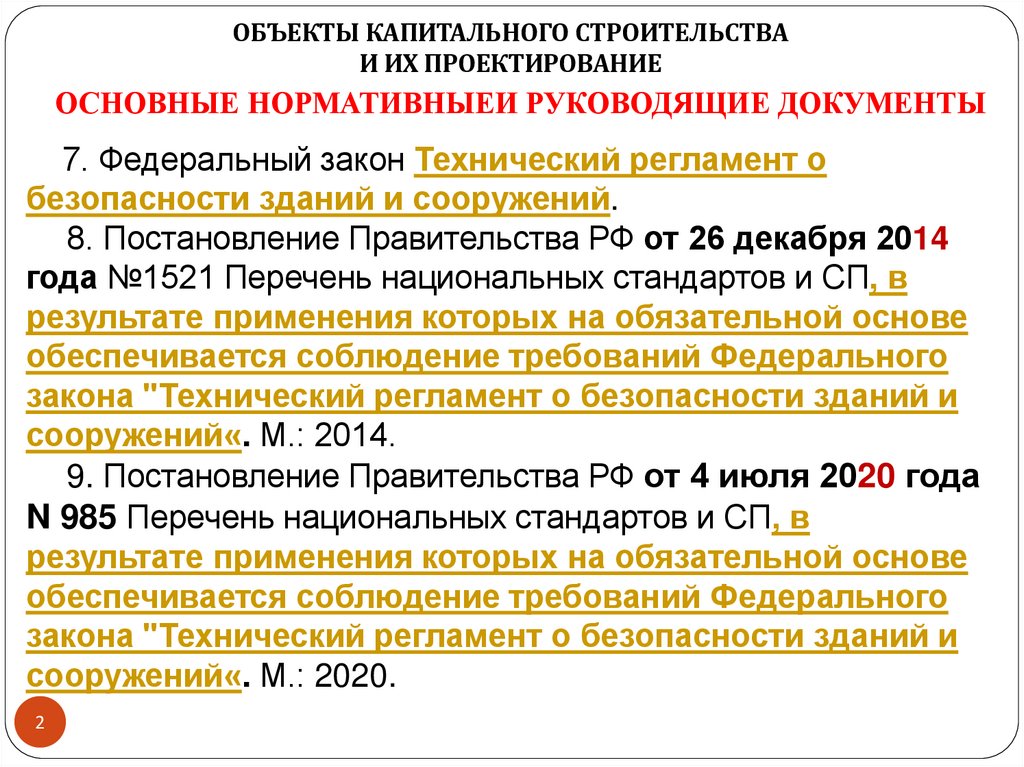

2. ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ
7. Федеральный закон Технический регламент о
безопасности зданий и сооружений.
8. Постановление Правительства РФ от 26 декабря 2014
года №1521 Перечень национальных стандартов и СП, в
результате применения которых на обязательной основе
обеспечивается соблюдение требований Федерального
закона "Технический регламент о безопасности зданий и
сооружений«. М.: 2014.
9. Постановление Правительства РФ от 4 июля 2020 года
N 985 Перечень национальных стандартов и СП, в
результате применения которых на обязательной основе
обеспечивается соблюдение требований Федерального
закона "Технический регламент о безопасности зданий и
сооружений«. М.: 2020.
2

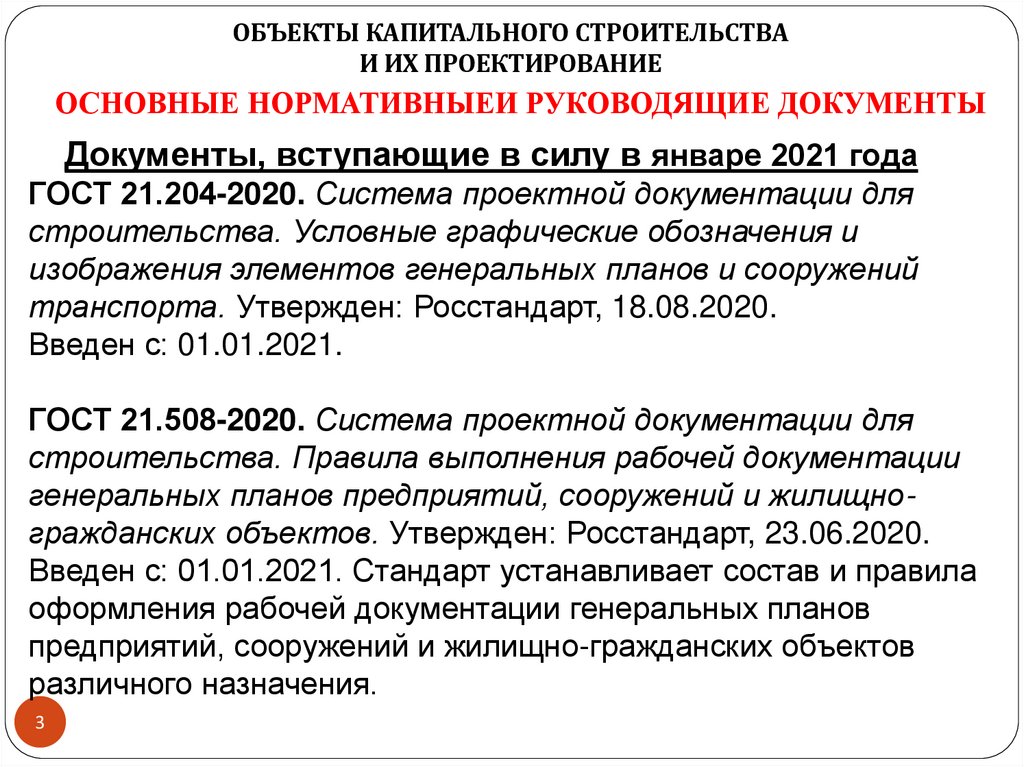

3. ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ
Документы, вступающие в силу в январе 2021 года
ГОСТ 21.204-2020. Система проектной документации для
строительства. Условные графические обозначения и
изображения элементов генеральных планов и сооружений
транспорта. Утвержден: Росстандарт, 18.08.2020.
Введен с: 01.01.2021.
ГОСТ 21.508-2020. Система проектной документации для
строительства. Правила выполнения рабочей документации
генеральных планов предприятий, сооружений и жилищногражданских объектов. Утвержден: Росстандарт, 23.06.2020.
Введен с: 01.01.2021. Стандарт устанавливает состав и правила
оформления рабочей документации генеральных планов
предприятий, сооружений и жилищно-гражданских объектов
различного назначения.
3

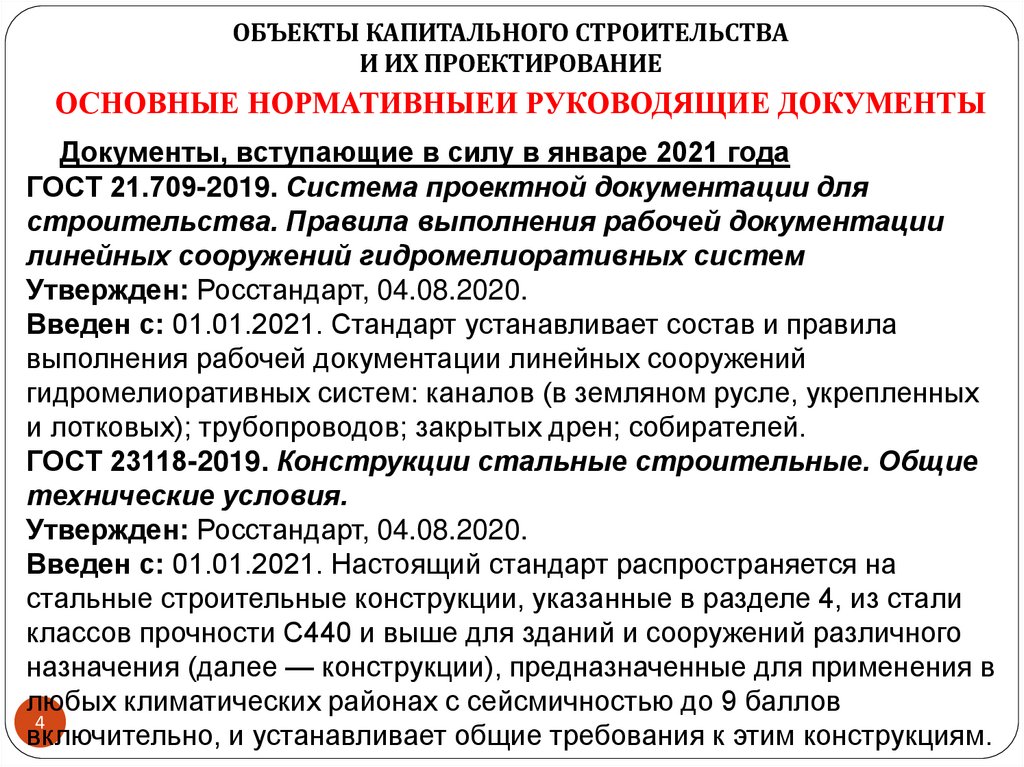

4. ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ
Документы, вступающие в силу в январе 2021 года
ГОСТ 21.709-2019. Система проектной документации для
строительства. Правила выполнения рабочей документации
линейных сооружений гидромелиоративных систем
Утвержден: Росстандарт, 04.08.2020.
Введен с: 01.01.2021. Стандарт устанавливает состав и правила
выполнения рабочей документации линейных сооружений
гидромелиоративных систем: каналов (в земляном русле, укрепленных
и лотковых); трубопроводов; закрытых дрен; собирателей.
ГОСТ 23118-2019. Конструкции стальные строительные. Общие
технические условия.
Утвержден: Росстандарт, 04.08.2020.
Введен с: 01.01.2021. Настоящий стандарт распространяется на
стальные строительные конструкции, указанные в разделе 4, из стали
классов прочности С440 и выше для зданий и сооружений различного
назначения (далее — конструкции), предназначенные для применения в
любых климатических районах с сейсмичностью до 9 баллов
4
включительно, и устанавливает общие требования к этим конструкциям.

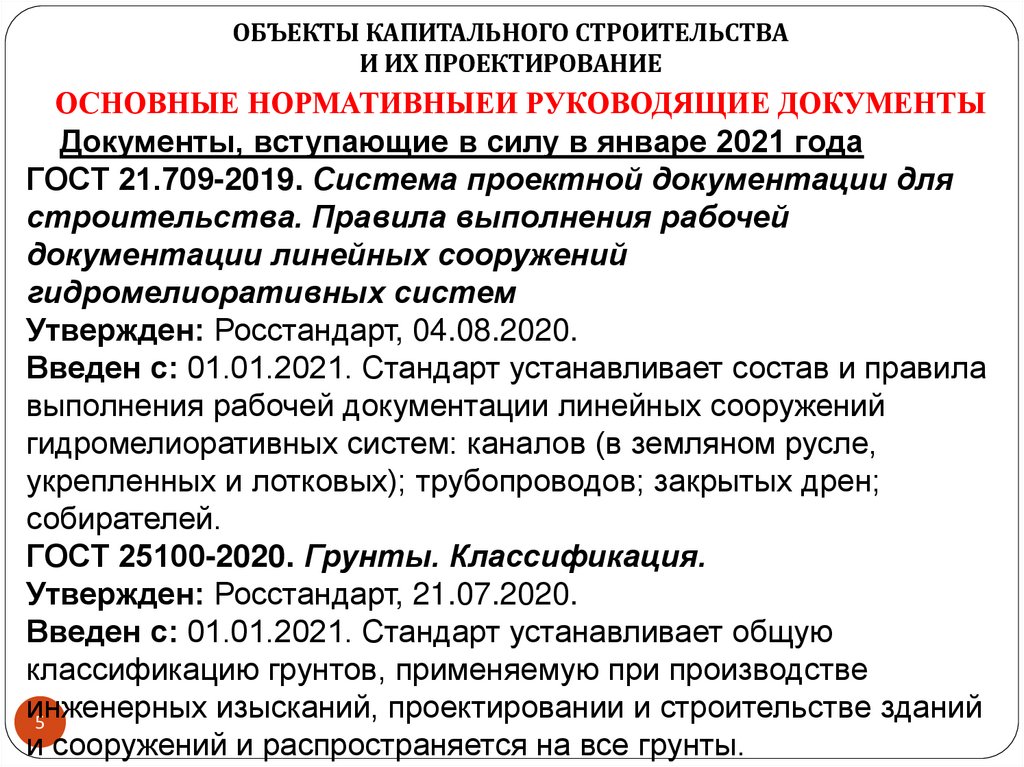

5. ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
ОСНОВНЫЕ НОРМАТИВНЫЕИ РУКОВОДЯЩИЕ ДОКУМЕНТЫ
Документы, вступающие в силу в январе 2021 года
ГОСТ 21.709-2019. Система проектной документации для
строительства. Правила выполнения рабочей
документации линейных сооружений
гидромелиоративных систем
Утвержден: Росстандарт, 04.08.2020.
Введен с: 01.01.2021. Стандарт устанавливает состав и правила
выполнения рабочей документации линейных сооружений
гидромелиоративных систем: каналов (в земляном русле,
укрепленных и лотковых); трубопроводов; закрытых дрен;
собирателей.
ГОСТ 25100-2020. Грунты. Классификация.
Утвержден: Росстандарт, 21.07.2020.
Введен с: 01.01.2021. Стандарт устанавливает общую
классификацию грунтов, применяемую при производстве
инженерных
изысканий, проектировании и строительстве зданий
5
и сооружений и распространяется на все грунты.

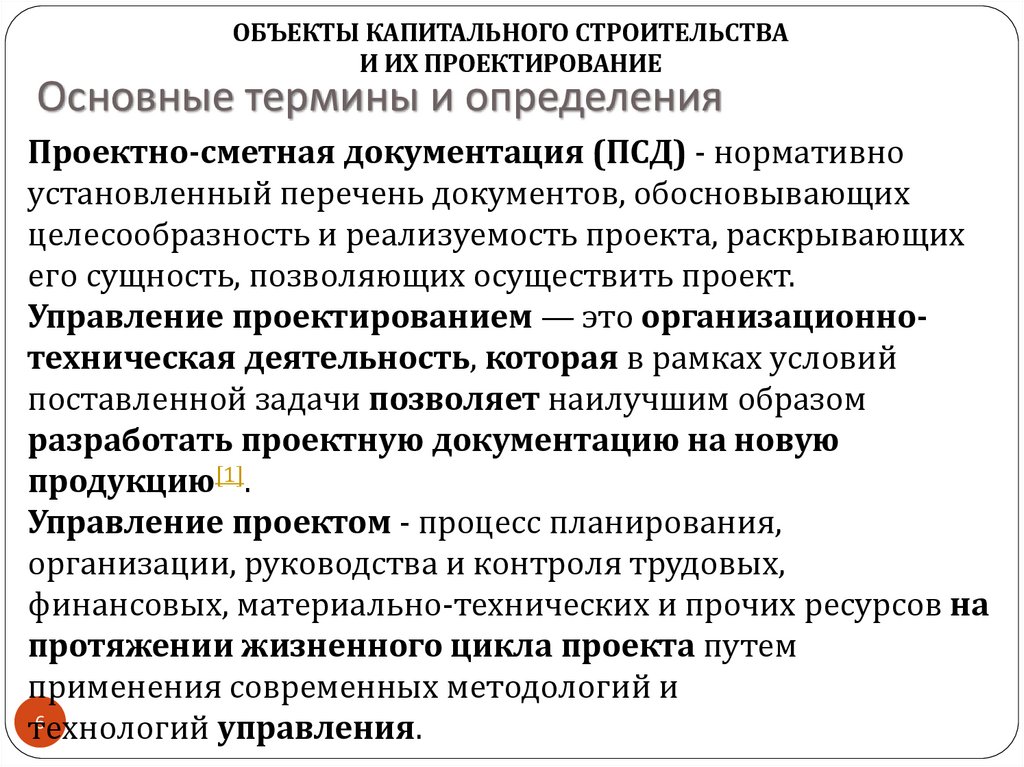

6. Основные термины и определения

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Основные термины и определения
Проектно-сметная документация (ПСД) - нормативно
установленный перечень документов, обосновывающих
целесообразность и реализуемость проекта, раскрывающих
его сущность, позволяющих осуществить проект.
Управление проектированием — это организационнотехническая деятельность, которая в рамках условий
поставленной задачи позволяет наилучшим образом
разработать проектную документацию на новую
продукцию[1].
Управление проектом - процесс планирования,
организации, руководства и контроля трудовых,
финансовых, материально-технических и прочих ресурсов на
протяжении жизненного цикла проекта путем
применения современных методологий и
6
технологий
управления.

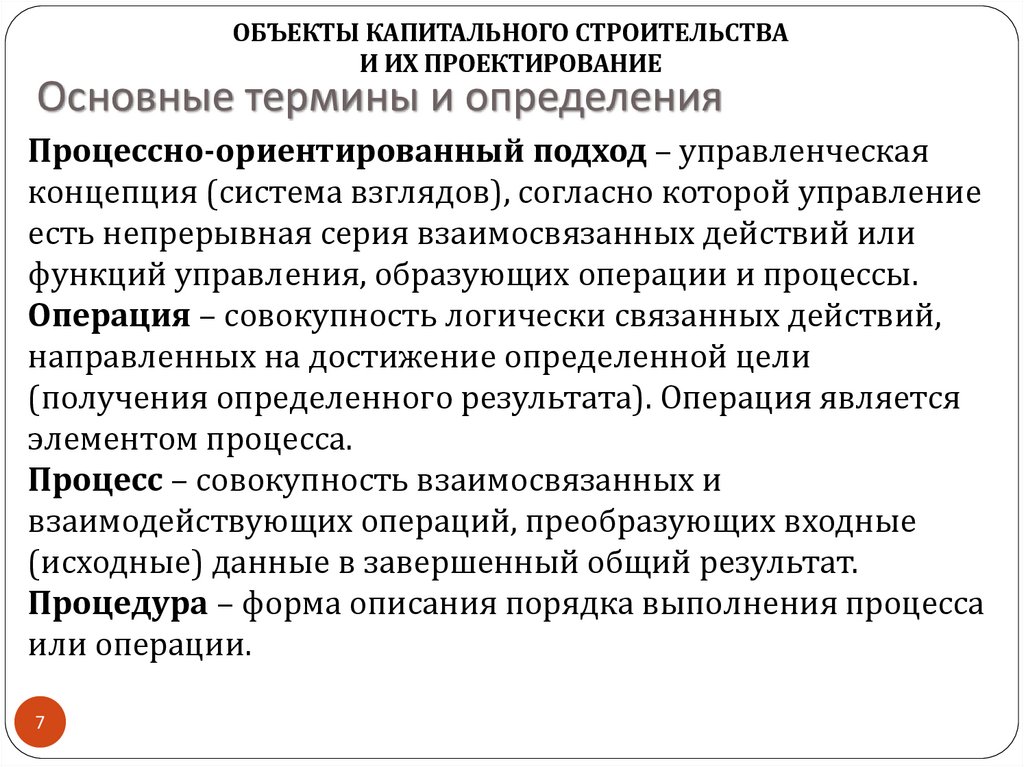

7. Основные термины и определения

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Основные термины и определения
Процессно-ориентированный подход – управленческая
концепция (система взглядов), согласно которой управление
есть непрерывная серия взаимосвязанных действий или
функций управления, образующих операции и процессы.
Операция – совокупность логически связанных действий,
направленных на достижение определенной цели
(получения определенного результата). Операция является
элементом процесса.
Процесс – совокупность взаимосвязанных и
взаимодействующих операций, преобразующих входные
(исходные) данные в завершенный общий результат.
Процедура – форма описания порядка выполнения процесса
или операции.
7

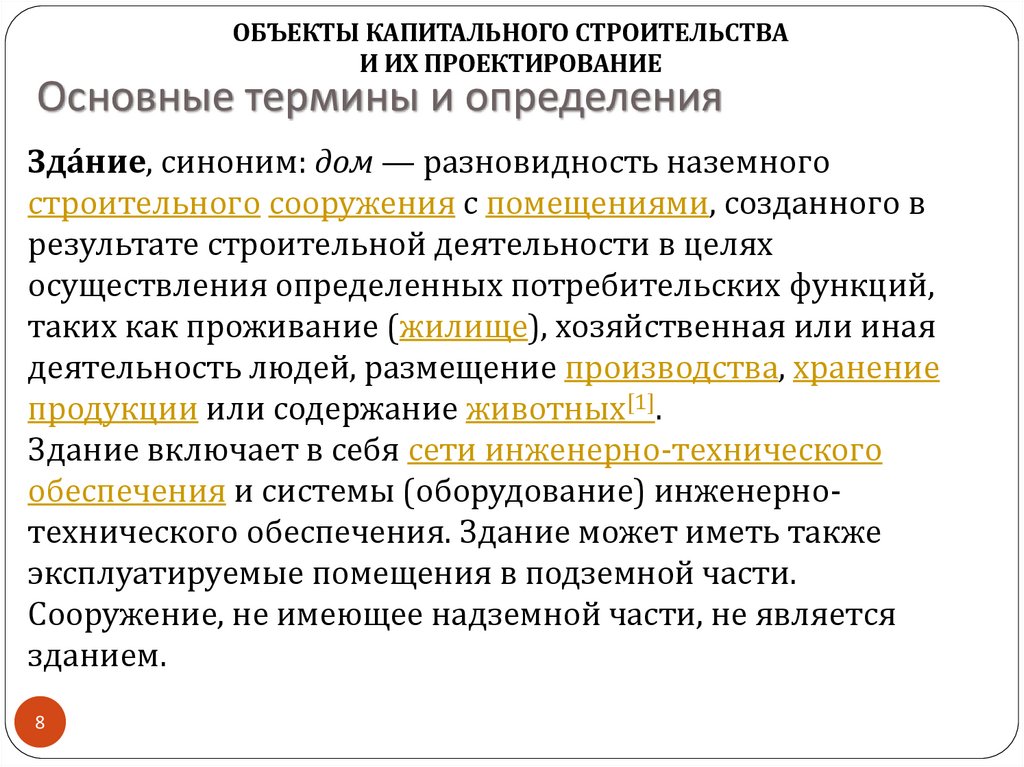

8. Основные термины и определения

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Основные термины и определения
Зда́ ние, синоним: дом — разновидность наземного
строительного сооружения с помещениями, созданного в
результате строительной деятельности в целях
осуществления определенных потребительских функций,
таких как проживание (жилище), хозяйственная или иная
деятельность людей, размещение производства, хранение
продукции или содержание животных[1].
Здание включает в себя сети инженерно-технического
обеспечения и системы (оборудование) инженернотехнического обеспечения. Здание может иметь также
эксплуатируемые помещения в подземной части.
Сооружение, не имеющее надземной части, не является
зданием.
8

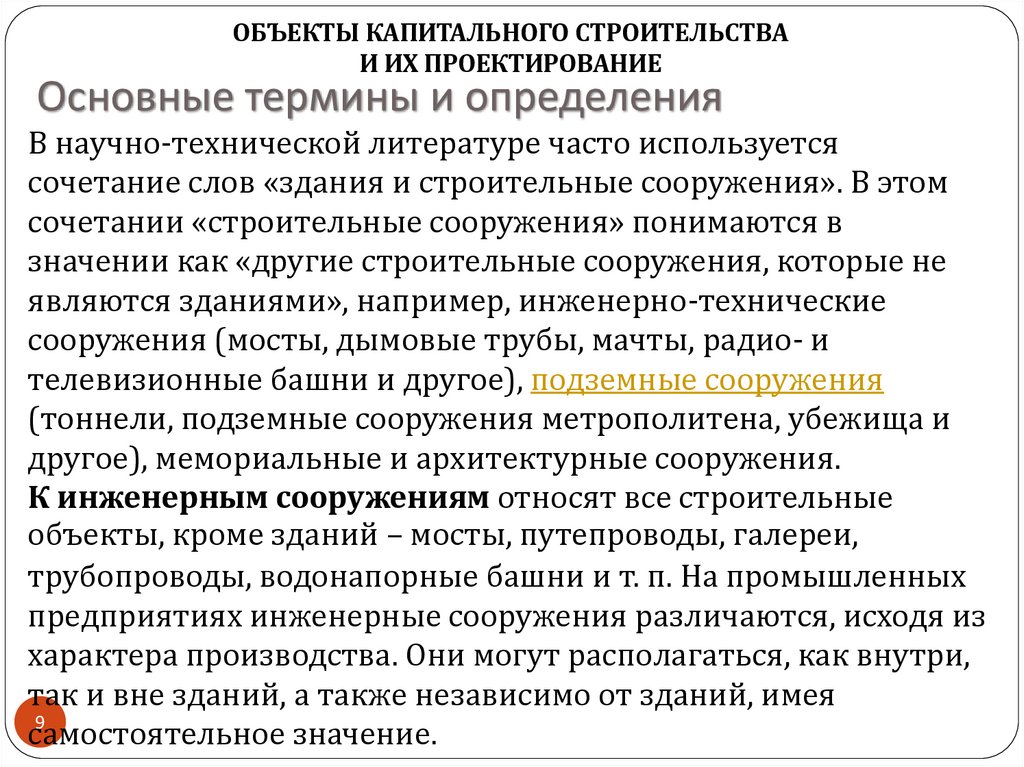

9. Основные термины и определения

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Основные термины и определения
В научно-технической литературе часто используется
сочетание слов «здания и строительные сооружения». В этом
сочетании «строительные сооружения» понимаются в
значении как «другие строительные сооружения, которые не
являются зданиями», например, инженерно-технические
сооружения (мосты, дымовые трубы, мачты, радио- и
телевизионные башни и другое), подземные сооружения
(тоннели, подземные сооружения метрополитена, убежища и
другое), мемориальные и архитектурные сооружения.

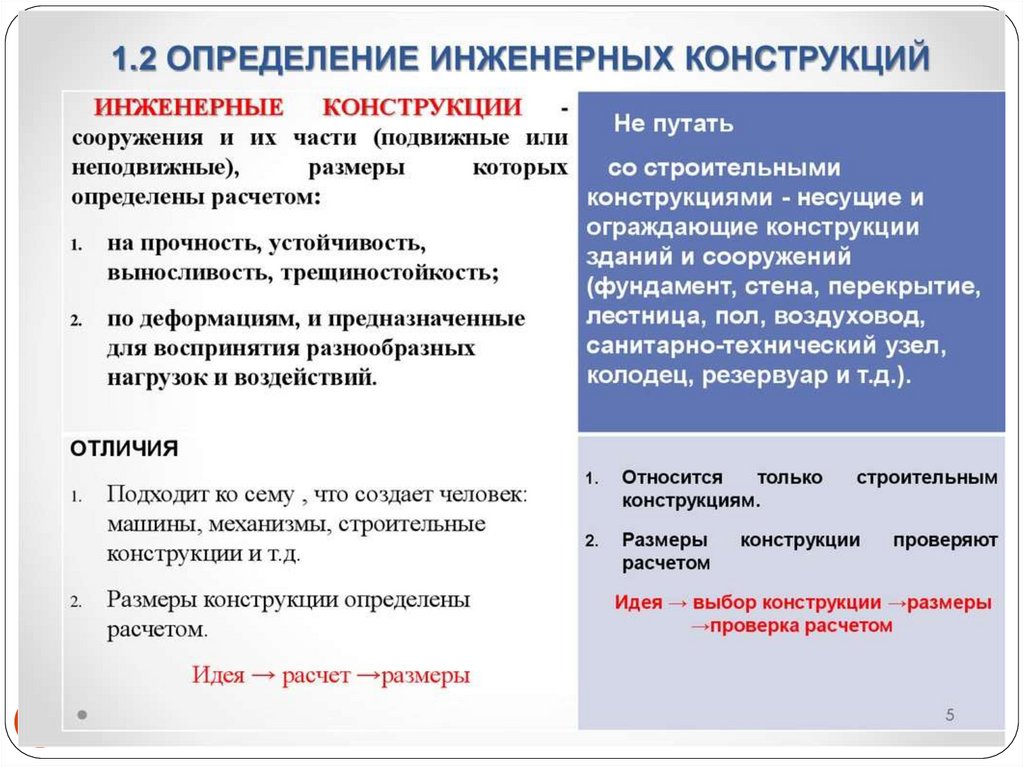

К инженерным сооружениям относят все строительные
объекты, кроме зданий – мосты, путепроводы, галереи,
трубопроводы, водонапорные башни и т. п. На промышленных
предприятиях инженерные сооружения различаются, исходя из
характера производства. Οни могут располагаться, как внутри,
так и вне зданий, а также независимо от зданий, имея
9
самостоятельное
значение.

10.

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
10

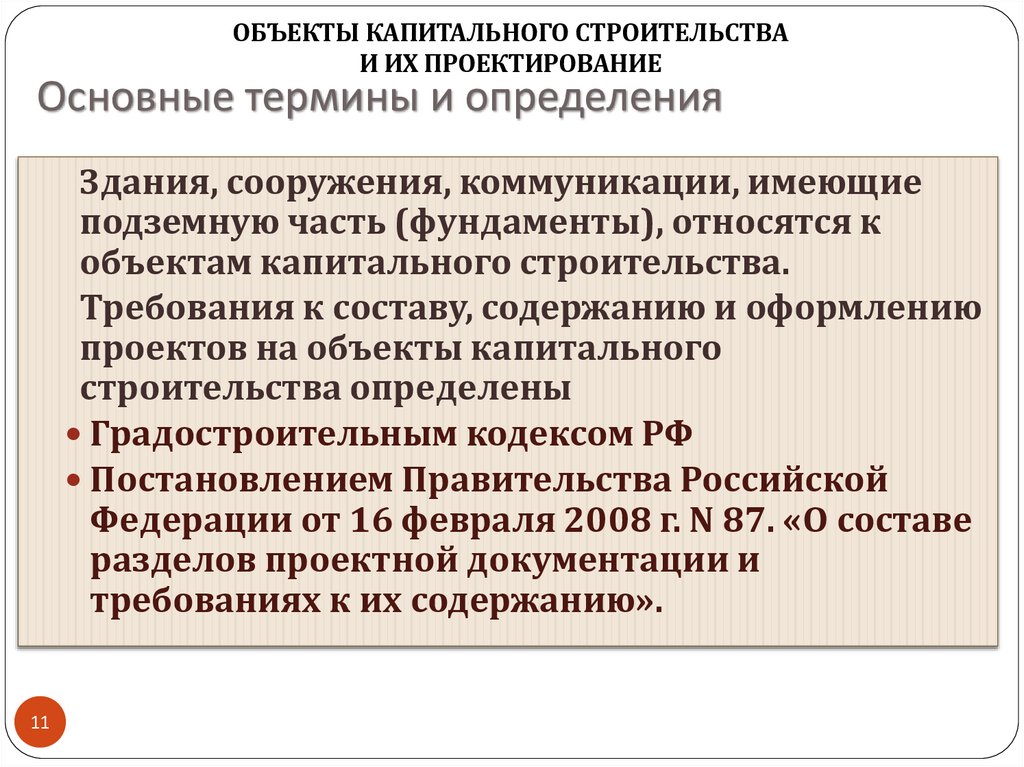

11. Основные термины и определения

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Основные термины и определения
Здания, сооружения, коммуникации, имеющие
подземную часть (фундаменты), относятся к
объектам капитального строительства.
Требования к составу, содержанию и оформлению
проектов на объекты капитального
строительства определены
Градостроительным кодексом РФ
Постановлением Правительства Российской
Федерации от 16 февраля 2008 г. N 87. «О составе
разделов проектной документации и
требованиях к их содержанию».
11

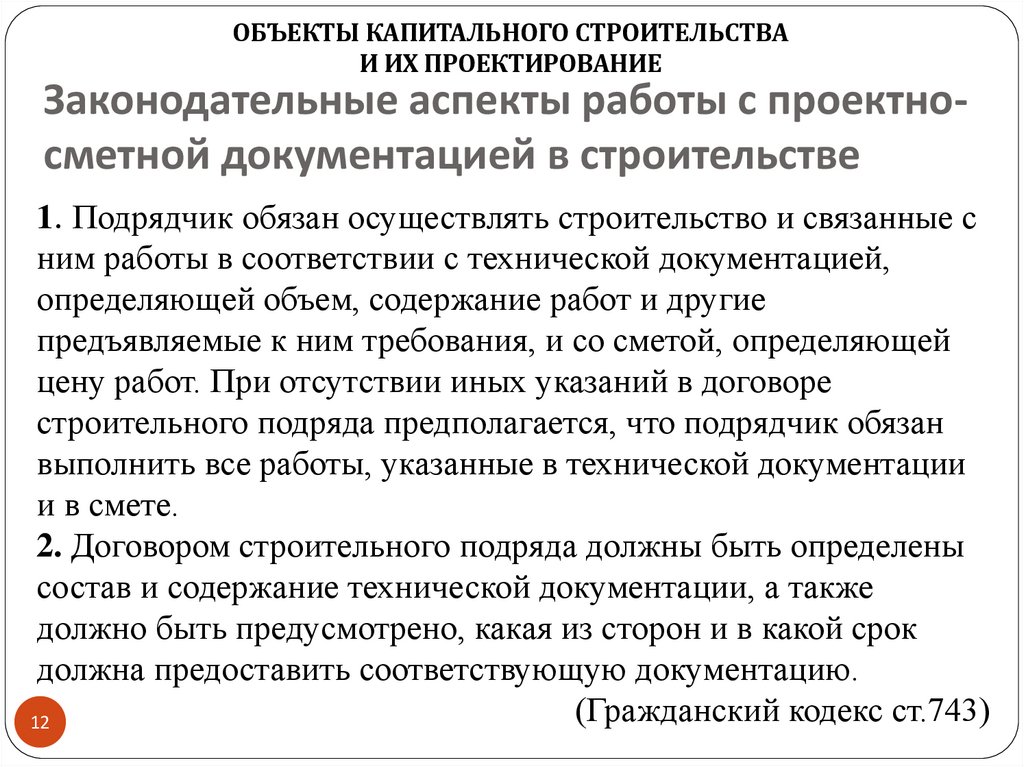

12. Законодательные аспекты работы с проектно-сметной документацией в строительстве

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Законодательные аспекты работы с проектносметной документацией в строительстве
1. Подрядчик обязан осуществлять строительство и связанные с
ним работы в соответствии с технической документацией,
определяющей объем, содержание работ и другие
предъявляемые к ним требования, и со сметой, определяющей
цену работ. При отсутствии иных указаний в договоре
строительного подряда предполагается, что подрядчик обязан
выполнить все работы, указанные в технической документации
и в смете.
2. Договором строительного подряда должны быть определены
состав и содержание технической документации, а также
должно быть предусмотрено, какая из сторон и в какой срок
должна предоставить соответствующую документацию.
(Гражданский кодекс ст.743)
12

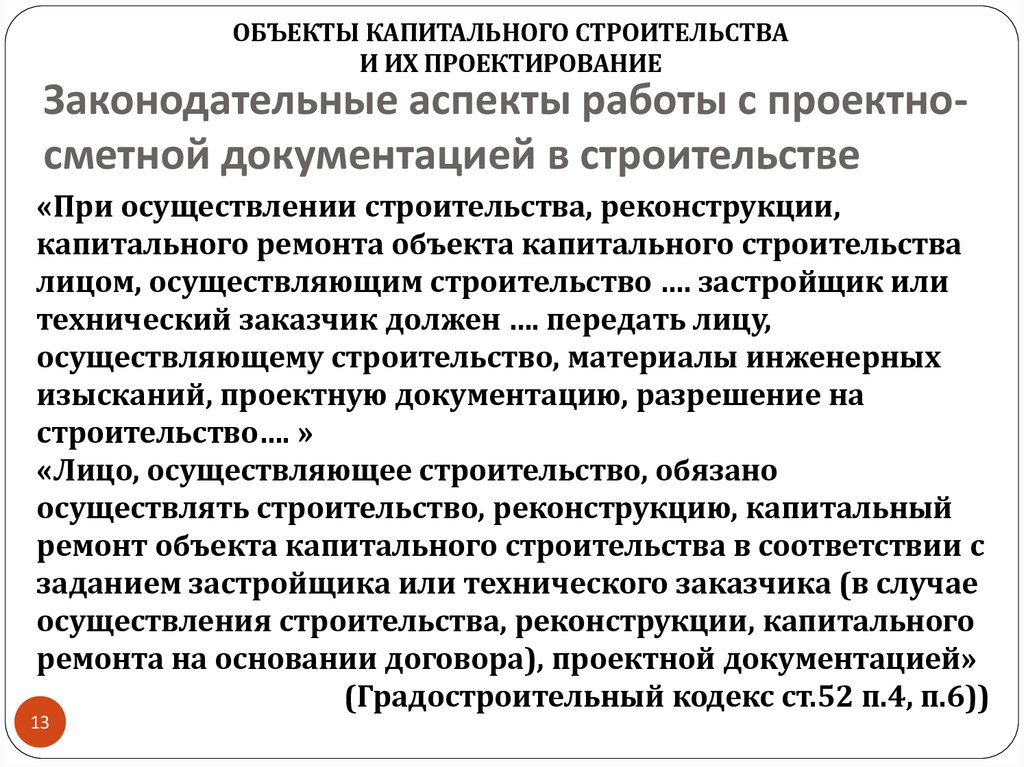

13. Законодательные аспекты работы с проектно-сметной документацией в строительстве

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Законодательные аспекты работы с проектносметной документацией в строительстве
«При осуществлении строительства, реконструкции,
капитального ремонта объекта капитального строительства
лицом, осуществляющим строительство …. застройщик или
технический заказчик должен …. передать лицу,
осуществляющему строительство, материалы инженерных
изысканий, проектную документацию, разрешение на
строительство…. »
«Лицо, осуществляющее строительство, обязано
осуществлять строительство, реконструкцию, капитальный
ремонт объекта капитального строительства в соответствии с
заданием застройщика или технического заказчика (в случае
осуществления строительства, реконструкции, капитального
ремонта на основании договора), проектной документацией»
(Градостроительный кодекс ст.52 п.4, п.6))
13

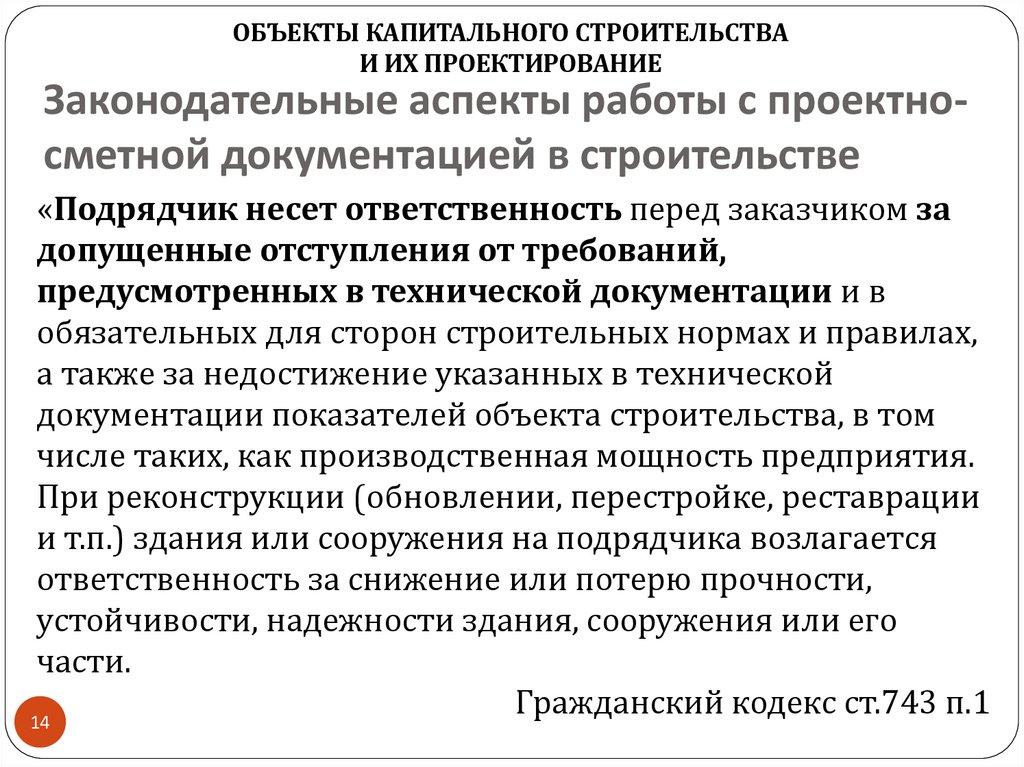

14. Законодательные аспекты работы с проектно-сметной документацией в строительстве

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Законодательные аспекты работы с проектносметной документацией в строительстве
«Подрядчик несет ответственность перед заказчиком за
допущенные отступления от требований,
предусмотренных в технической документации и в
обязательных для сторон строительных нормах и правилах,
а также за недостижение указанных в технической
документации показателей объекта строительства, в том
числе таких, как производственная мощность предприятия.
При реконструкции (обновлении, перестройке, реставрации
и т.п.) здания или сооружения на подрядчика возлагается
ответственность за снижение или потерю прочности,
устойчивости, надежности здания, сооружения или его
части.
Гражданский кодекс ст.743 п.1
14

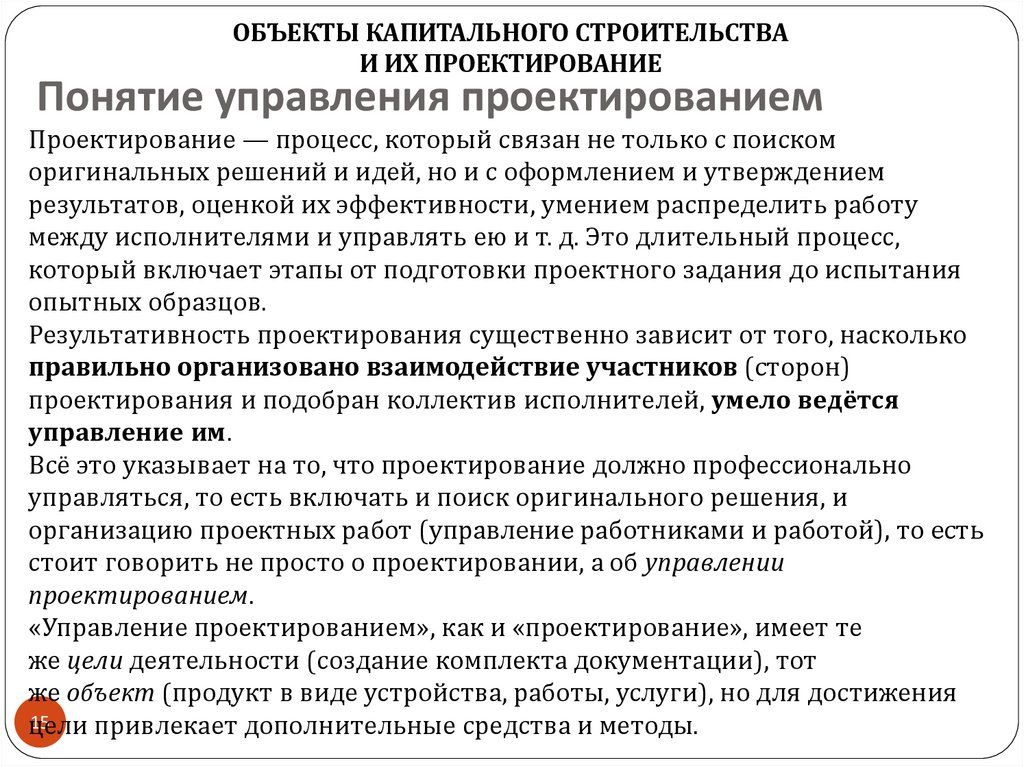

15. Понятие управления проектированием

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Понятие управления проектированием
Проектирование — процесс, который связан не только с поиском
оригинальных решений и идей, но и с оформлением и утверждением
результатов, оценкой их эффективности, умением распределить работу
между исполнителями и управлять ею и т. д. Это длительный процесс,
который включает этапы от подготовки проектного задания до испытания
опытных образцов.
Результативность проектирования существенно зависит от того, насколько
правильно организовано взаимодействие участников (сторон)
проектирования и подобран коллектив исполнителей, умело ведётся
управление им.
Всё это указывает на то, что проектирование должно профессионально
управляться, то есть включать и поиск оригинального решения, и
организацию проектных работ (управление работниками и работой), то есть
стоит говорить не просто о проектировании, а об управлении
проектированием.
«Управление проектированием», как и «проектирование», имеет те
же цели деятельности (создание комплекта документации), тот
же объект (продукт в виде устройства, работы, услуги), но для достижения
15
цели
привлекает дополнительные средства и методы.

16. Принципы проектной деятельности

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

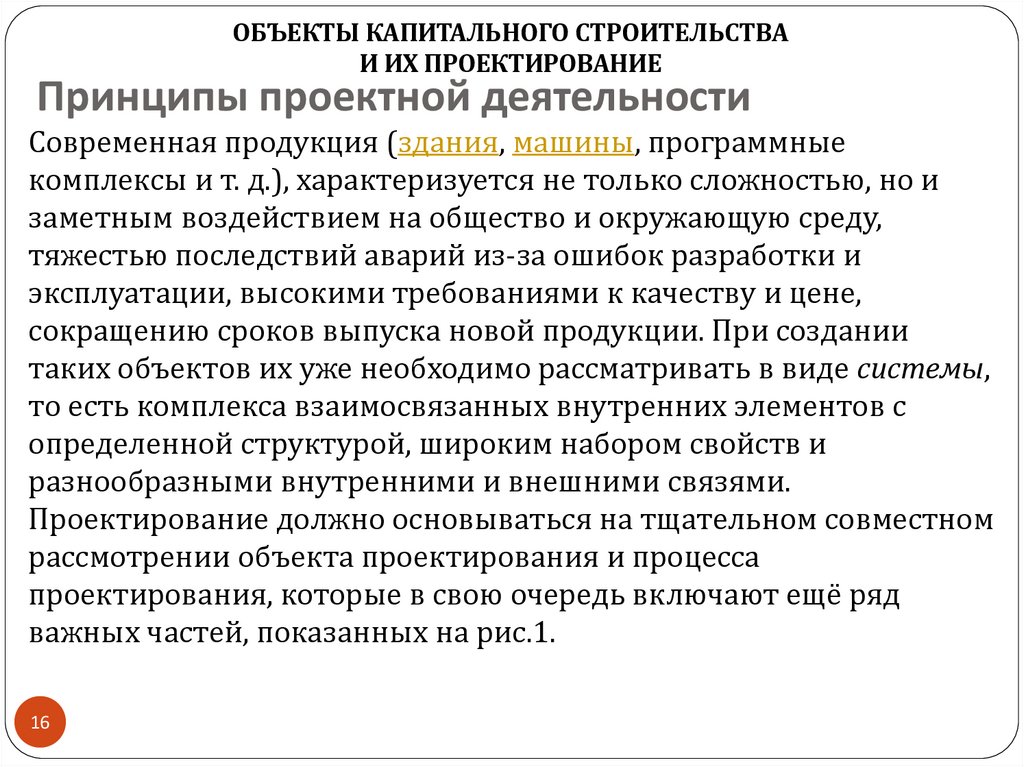

Принципы проектной деятельности
Современная продукция (здания, машины, программные
комплексы и т. д.), характеризуется не только сложностью, но и
заметным воздействием на общество и окружающую среду,
тяжестью последствий аварий из-за ошибок разработки и
эксплуатации, высокими требованиями к качеству и цене,
сокращению сроков выпуска новой продукции. При создании
таких объектов их уже необходимо рассматривать в виде системы,
то есть комплекса взаимосвязанных внутренних элементов с
определенной структурой, широким набором свойств и
разнообразными внутренними и внешними связями.

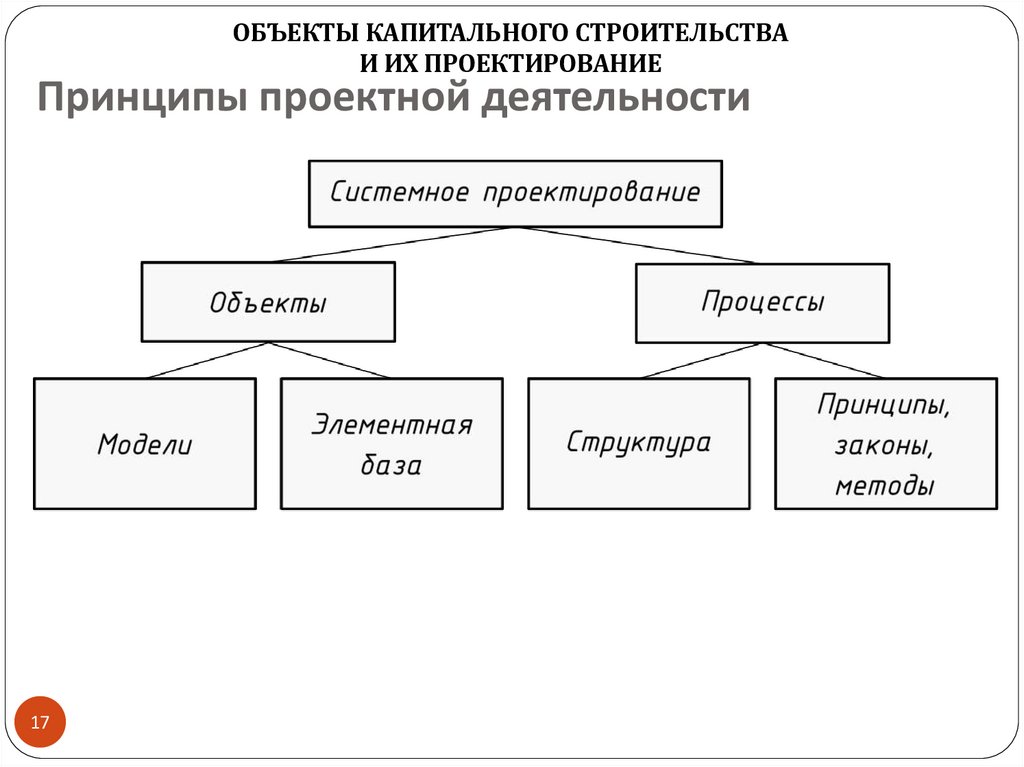

Проектирование должно основываться на тщательном совместном
рассмотрении объекта проектирования и процесса
проектирования, которые в свою очередь включают ещё ряд
важных частей, показанных на рис.1.
16

17. Принципы проектной деятельности

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Принципы проектной деятельности
17

18. Стороны проектной деятельности

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

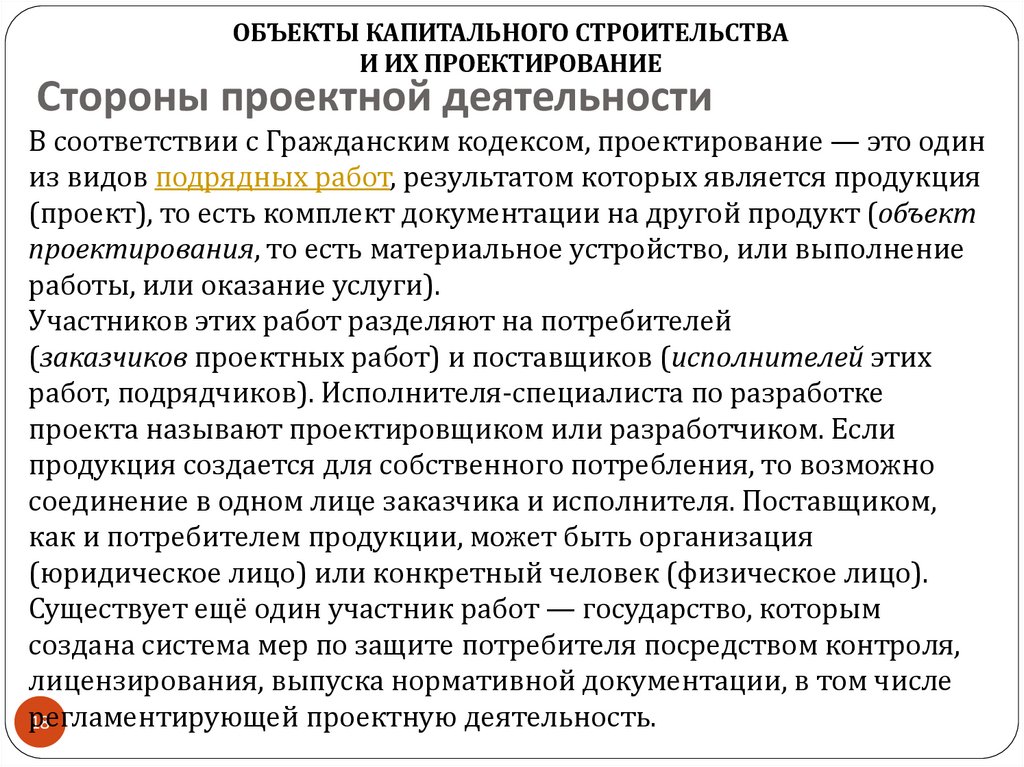

Стороны проектной деятельности
В соответствии с Гражданским кодексом, проектирование — это один
из видов подрядных работ, результатом которых является продукция
(проект), то есть комплект документации на другой продукт (объект
проектирования, то есть материальное устройство, или выполнение
работы, или оказание услуги).
Участников этих работ разделяют на потребителей
(заказчиков проектных работ) и поставщиков (исполнителей этих
работ, подрядчиков). Исполнителя-специалиста по разработке
проекта называют проектировщиком или разработчиком. Если
продукция создается для собственного потребления, то возможно
соединение в одном лице заказчика и исполнителя. Поставщиком,
как и потребителем продукции, может быть организация
(юридическое лицо) или конкретный человек (физическое лицо).
Существует ещё один участник работ — государство, которым
создана система мер по защите потребителя посредством контроля,
лицензирования, выпуска нормативной документации, в том числе
регламентирующей
проектную деятельность.
18

19. Понятие управления проектированием

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Понятие управления проектированием
Проектирование — сложный процесс, который связан не только с
поиском оригинальных решений и идей, но и с оформлением и
утверждением результатов, оценкой их эффективности, умением
распределить работу между исполнителями и управлять ею и т. д.
Это длительный процесс, который включает этапы от подготовки
проектного задания до испытания опытных образцов.
Всё это указывает на то, что проектирование должно
профессионально управляться, то есть включать и поиск
оригинального решения, и организацию проектных работ
(управление работниками и работой), то есть стоит говорить не
просто о проектировании, а об управлении проектированием.
«Управление проектированием», как и «проектирование», имеет
те же цели деятельности (создание комплекта документации), тот
же объект (продукт в виде устройства, работы, услуги), но для
достижения цели привлекает дополнительные средства и методы.
19

20. Методы и модели проектной деятельности

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

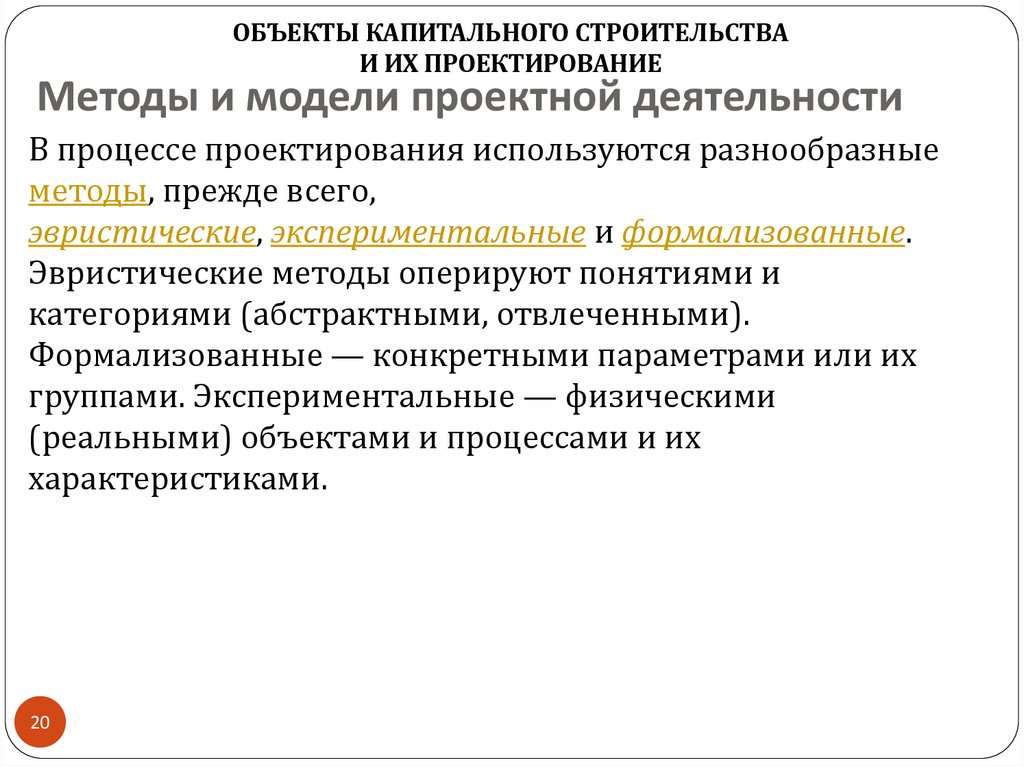

Методы и модели проектной деятельности
В процессе проектирования используются разнообразные
методы, прежде всего,
эвристические, экспериментальные и формализованные.
Эвристические методы оперируют понятиями и
категориями (абстрактными, отвлеченными).
Формализованные — конкретными параметрами или их
группами. Экспериментальные — физическими
(реальными) объектами и процессами и их
характеристиками.
20

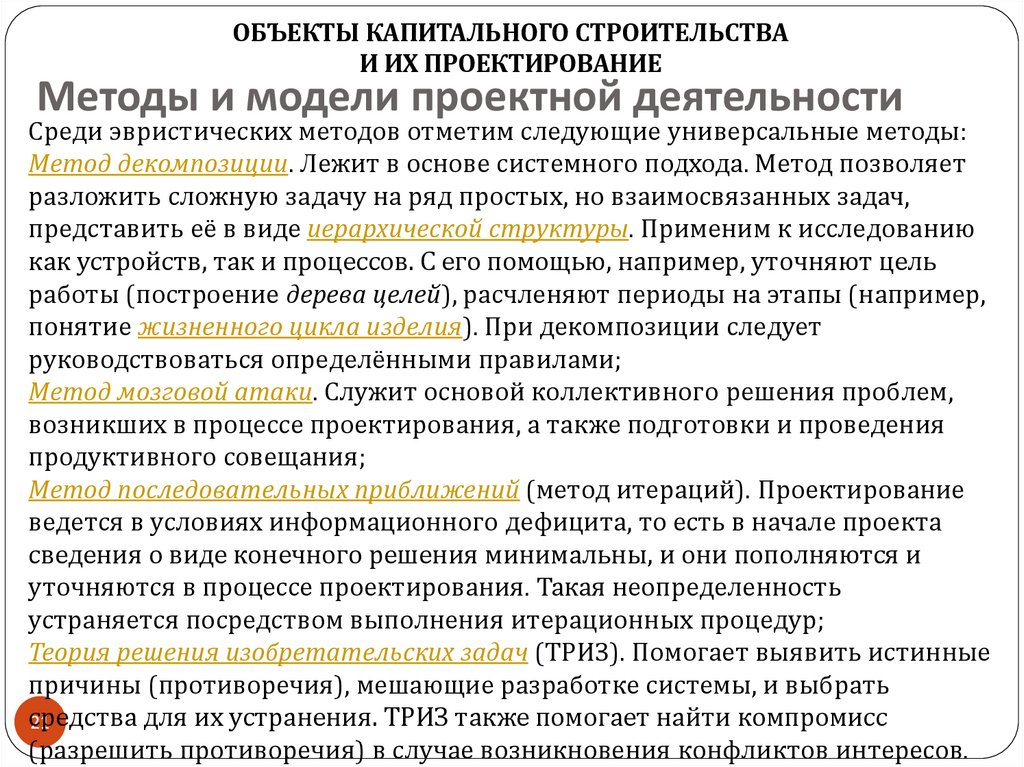

21. Методы и модели проектной деятельности

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Методы и модели проектной деятельности
Среди эвристических методов отметим следующие универсальные методы:
Метод декомпозиции. Лежит в основе системного подхода. Метод позволяет
разложить сложную задачу на ряд простых, но взаимосвязанных задач,
представить её в виде иерархической структуры. Применим к исследованию
как устройств, так и процессов. С его помощью, например, уточняют цель
работы (построение дерева целей), расчленяют периоды на этапы (например,
понятие жизненного цикла изделия). При декомпозиции следует
руководствоваться определёнными правилами;
Метод мозговой атаки. Служит основой коллективного решения проблем,
возникших в процессе проектирования, а также подготовки и проведения
продуктивного совещания;
Метод последовательных приближений (метод итераций). Проектирование
ведется в условиях информационного дефицита, то есть в начале проекта
сведения о виде конечного решения минимальны, и они пополняются и
уточняются в процессе проектирования. Такая неопределенность
устраняется посредством выполнения итерационных процедур;
Теория решения изобретательских задач (ТРИЗ). Помогает выявить истинные
причины (противоречия), мешающие разработке системы, и выбрать
средства
для их устранения. ТРИЗ также помогает найти компромисс
21
(разрешить противоречия) в случае возникновения конфликтов интересов.

22. Методы и модели проектной деятельности

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Методы и модели проектной деятельности
Среди формализованных методов особо выделяют методы
оптимального проектирования, которые служат основой
для выбора лучшего и, следовательно, конкурентоспособного решения,
позволяют аргументировано доказать верность и эффективность
полученных результатов, убедительно представить их заказчику.
Результаты выбора зависят от принятых в проекте критериев
оптимизации. Они определяют конечный вид проектируемой системы, и
грамотное их назначение позволяет избежать случайных и
неэффективным результатов (хотя эти результаты могли быть получены
на основе многократно проверенных и общепринятых методик). Часто
применяется пара критериев, известная как «цена-качество», то есть
экономичность-эффективность.
С целью повышения достоверности субъективных выводов предлагают
различные методы, в большинстве основанные на
использовании экспертных оценок. Достаточно простым и
распространенным является метод бинарных сравнений. Метод основан
на том, что сравнить между собой два варианта и выбрать из них
предпочтительный
проще, чем одновременно сравнивать три и более
22
варианта.

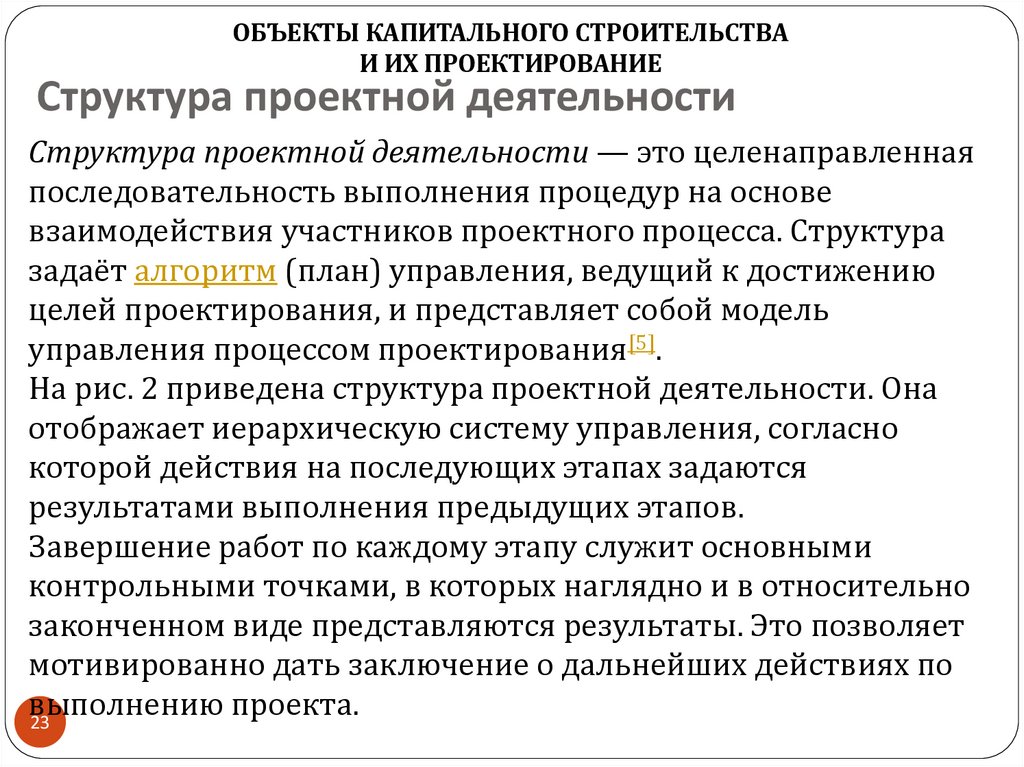

23. Структура проектной деятельности

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Структура проектной деятельности
Структура проектной деятельности — это целенаправленная
последовательность выполнения процедур на основе
взаимодействия участников проектного процесса. Структура
задаёт алгоритм (план) управления, ведущий к достижению
целей проектирования, и представляет собой модель
управления процессом проектирования[5].

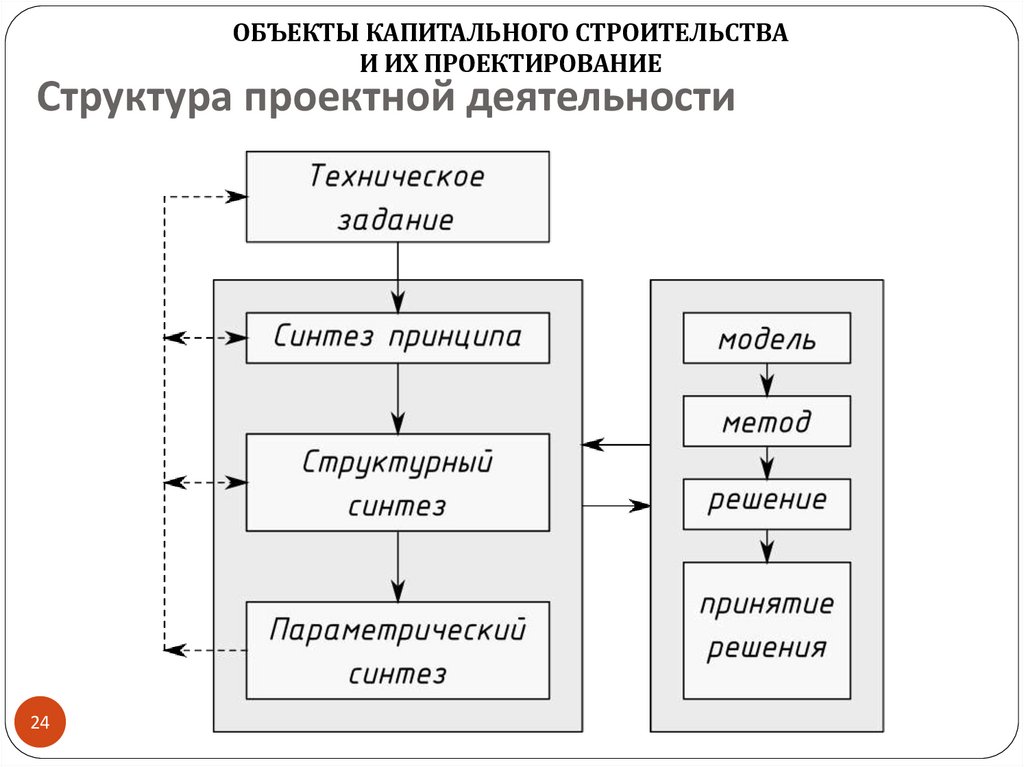

На рис. 2 приведена структура проектной деятельности. Она
отображает иерархическую систему управления, согласно
которой действия на последующих этапах задаются
результатами выполнения предыдущих этапов.
Завершение работ по каждому этапу служит основными
контрольными точками, в которых наглядно и в относительно
законченном виде представляются результаты. Это позволяет
мотивированно дать заключение о дальнейших действиях по
выполнению
проекта.
23

24. Структура проектной деятельности

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Структура проектной деятельности
24

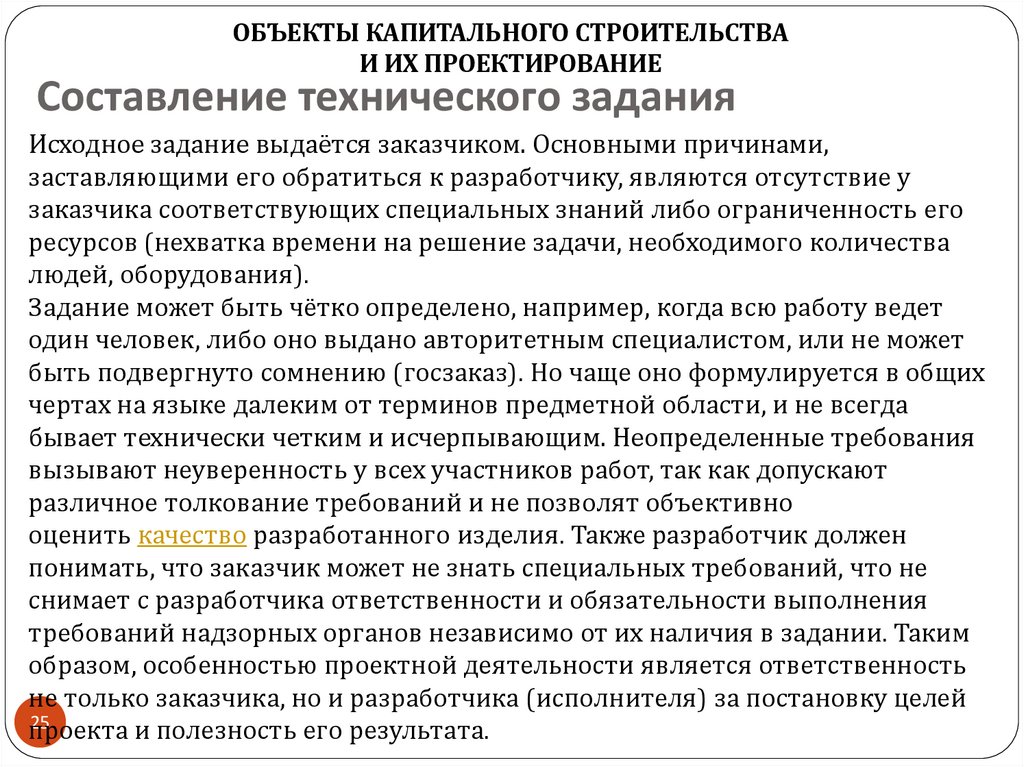

25. Составление технического задания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Составление технического задания
Исходное задание выдаётся заказчиком. Основными причинами,
заставляющими его обратиться к разработчику, являются отсутствие у
заказчика соответствующих специальных знаний либо ограниченность его
ресурсов (нехватка времени на решение задачи, необходимого количества
людей, оборудования).
Задание может быть чётко определено, например, когда всю работу ведет
один человек, либо оно выдано авторитетным специалистом, или не может
быть подвергнуто сомнению (госзаказ). Но чаще оно формулируется в общих
чертах на языке далеким от терминов предметной области, и не всегда
бывает технически четким и исчерпывающим. Неопределенные требования
вызывают неуверенность у всех участников работ, так как допускают
различное толкование требований и не позволят объективно
оценить качество разработанного изделия. Также разработчик должен
понимать, что заказчик может не знать специальных требований, что не
снимает с разработчика ответственности и обязательности выполнения
требований надзорных органов независимо от их наличия в задании. Таким
образом, особенностью проектной деятельности является ответственность
не только заказчика, но и разработчика (исполнителя) за постановку целей
25
проекта
и полезность его результата.

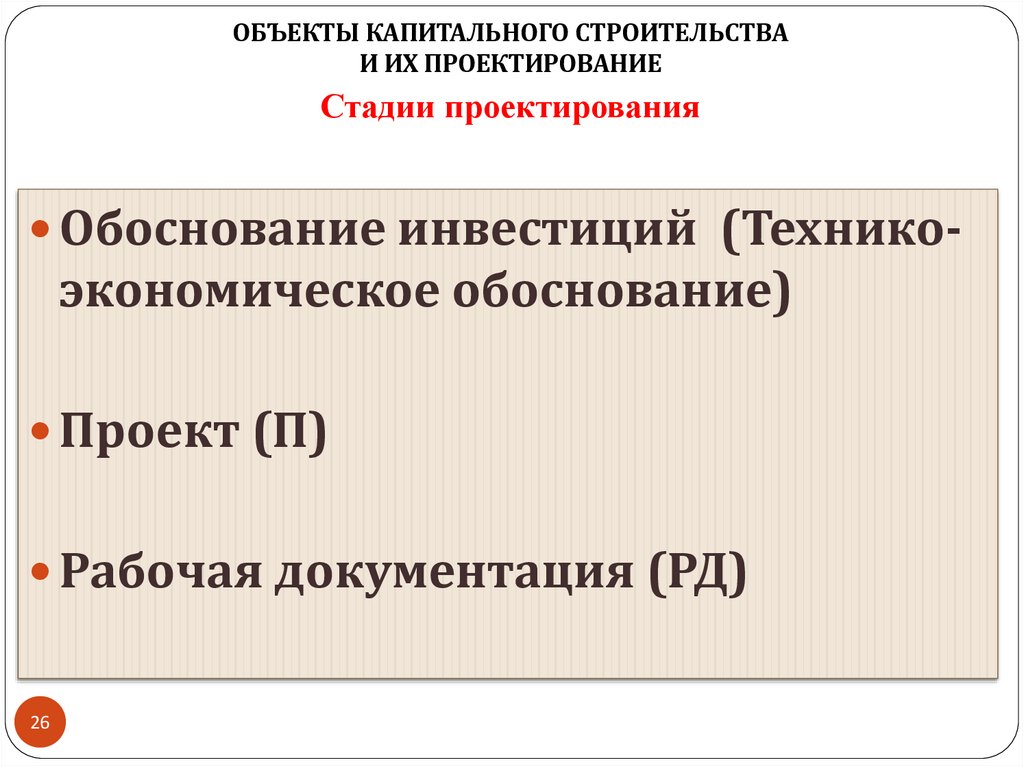

26. Стадии проектирования

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Стадии проектирования
Обоснование инвестиций (Технико-
экономическое обоснование)
Проект (П)
Рабочая документация (РД)
26

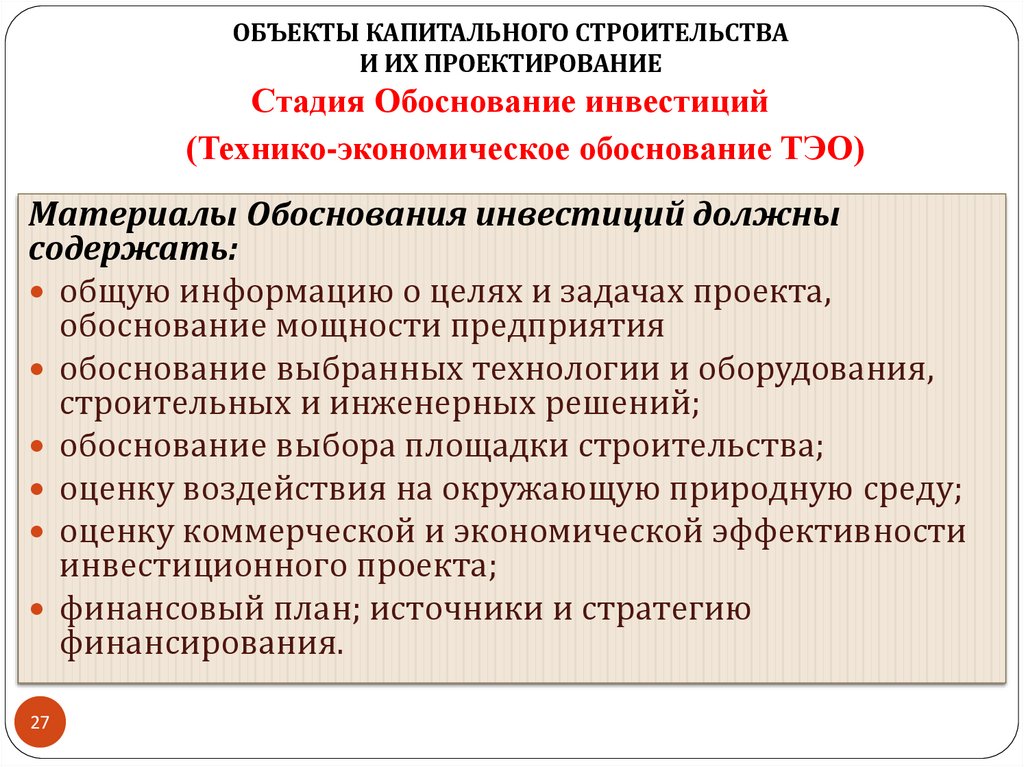

27. Стадия Обоснование инвестиций (Технико-экономическое обоснование ТЭО)

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Стадия Обоснование инвестиций
(Технико-экономическое обоснование ТЭО)
Материалы Обоснования инвестиций должны
содержать:
общую информацию о целях и задачах проекта,
обоснование мощности предприятия
обоснование выбранных технологии и оборудования,
строительных и инженерных решений;
обоснование выбора площадки строительства;
оценку воздействия на окружающую природную среду;
оценку коммерческой и экономической эффективности
инвестиционного проекта;
финансовый план; источники и стратегию
финансирования.
27

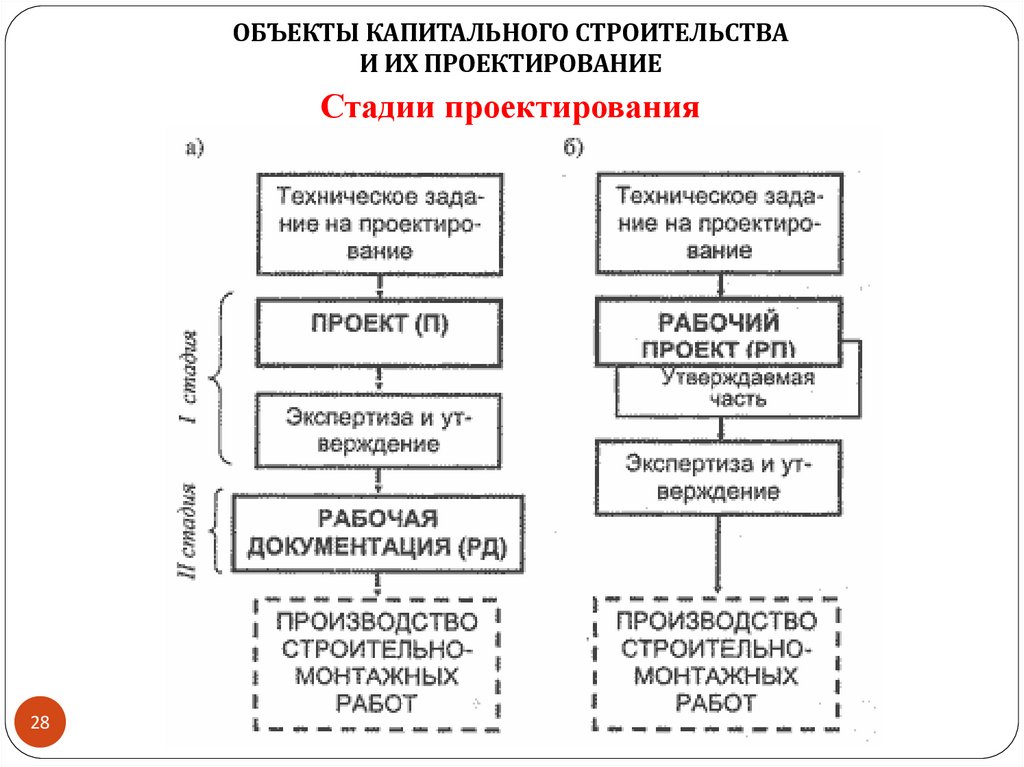

28. Стадии проектирования

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Стадии проектирования
28

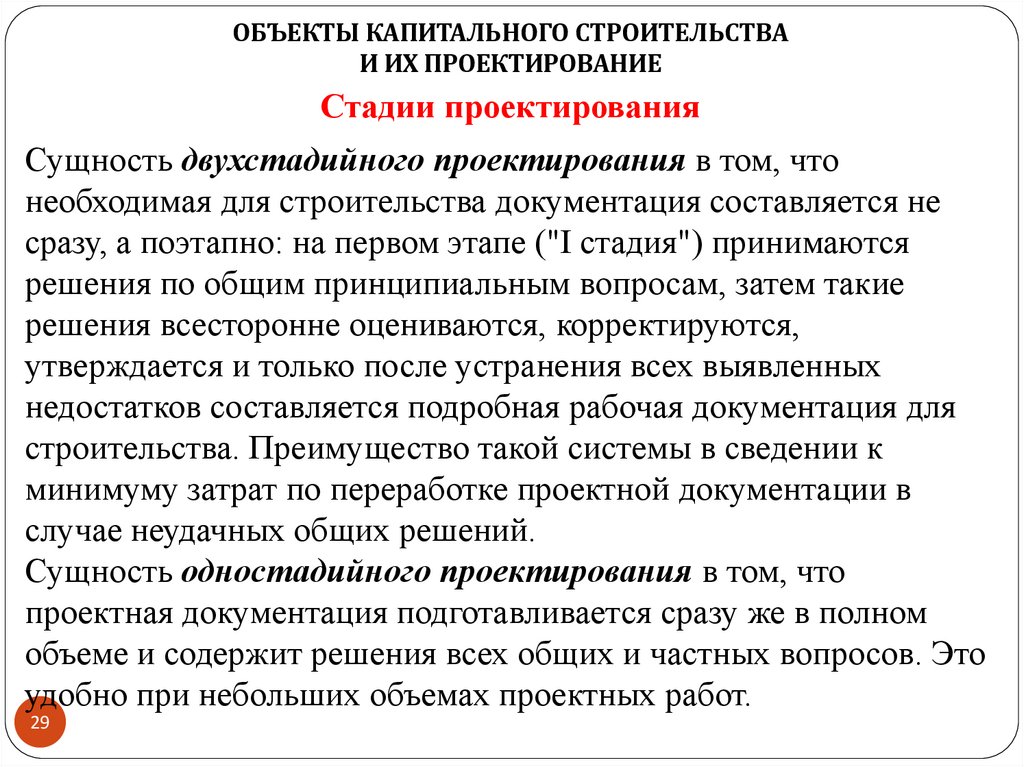

29. Стадии проектирования

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Стадии проектирования
Сущность двухстадийного проектирования в том, что
необходимая для строительства документация составляется не
сразу, а поэтапно: на первом этапе ("I стадия") принимаются
решения по общим принципиальным вопросам, затем такие
решения всесторонне оцениваются, корректируются,
утверждается и только после устранения всех выявленных
недостатков составляется подробная рабочая документация для
строительства. Преимущество такой системы в сведении к
минимуму затрат по переработке проектной документации в
случае неудачных общих решений.
Сущность одностадийного проектирования в том, что
проектная документация подготавливается сразу же в полном
объеме и содержит решения всех общих и частных вопросов. Это
удобно при небольших объемах проектных работ.
29

30. Стадия Проект

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

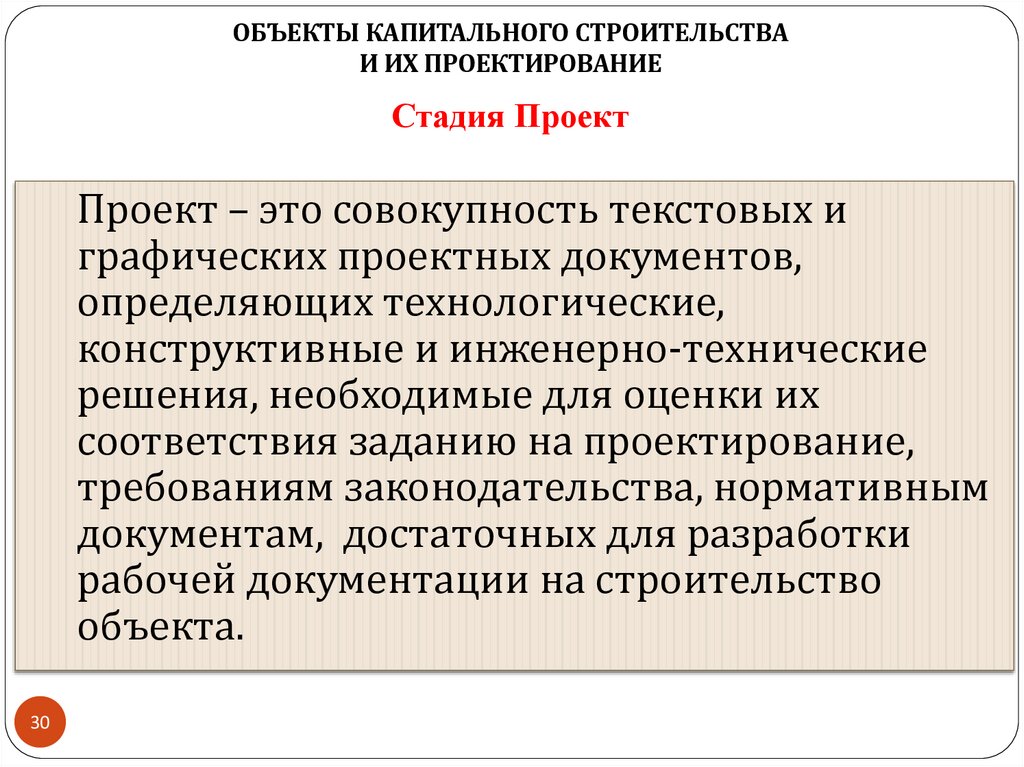

Стадия Проект
Проект – это совокупность текстовых и
графических проектных документов,
определяющих технологические,
конструктивные и инженерно-технические
решения, необходимые для оценки их
соответствия заданию на проектирование,
требованиям законодательства, нормативным
документам, достаточных для разработки
рабочей документации на строительство
объекта.
30

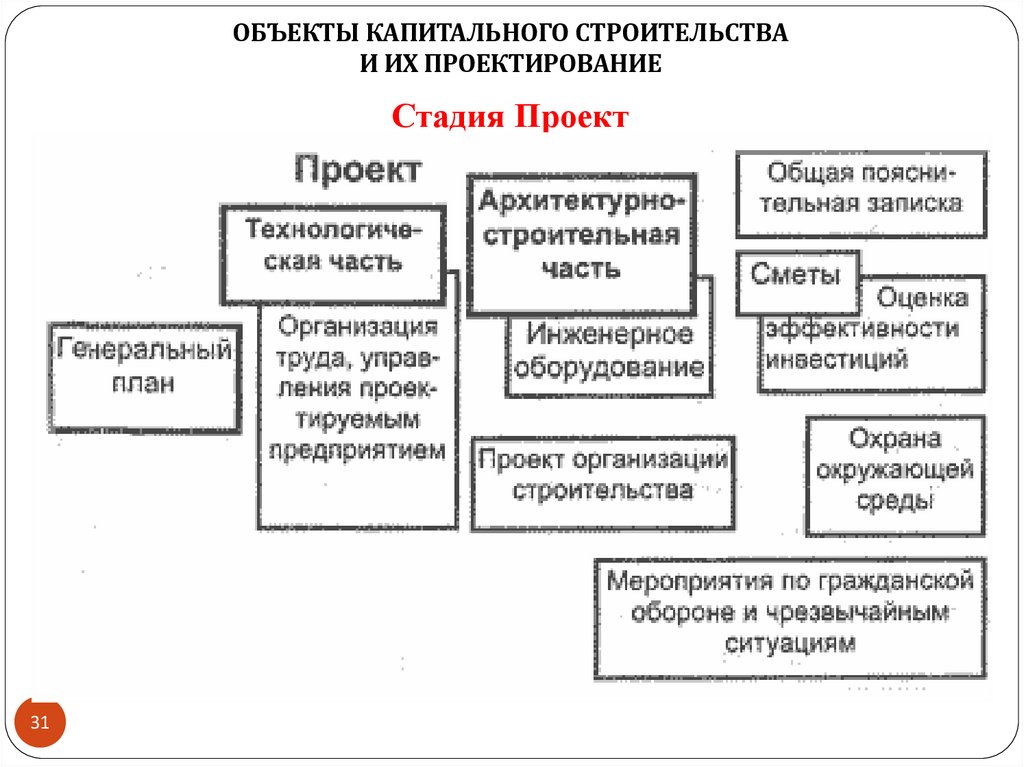

31. Стадия Проект

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Стадия Проект
31

32.

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

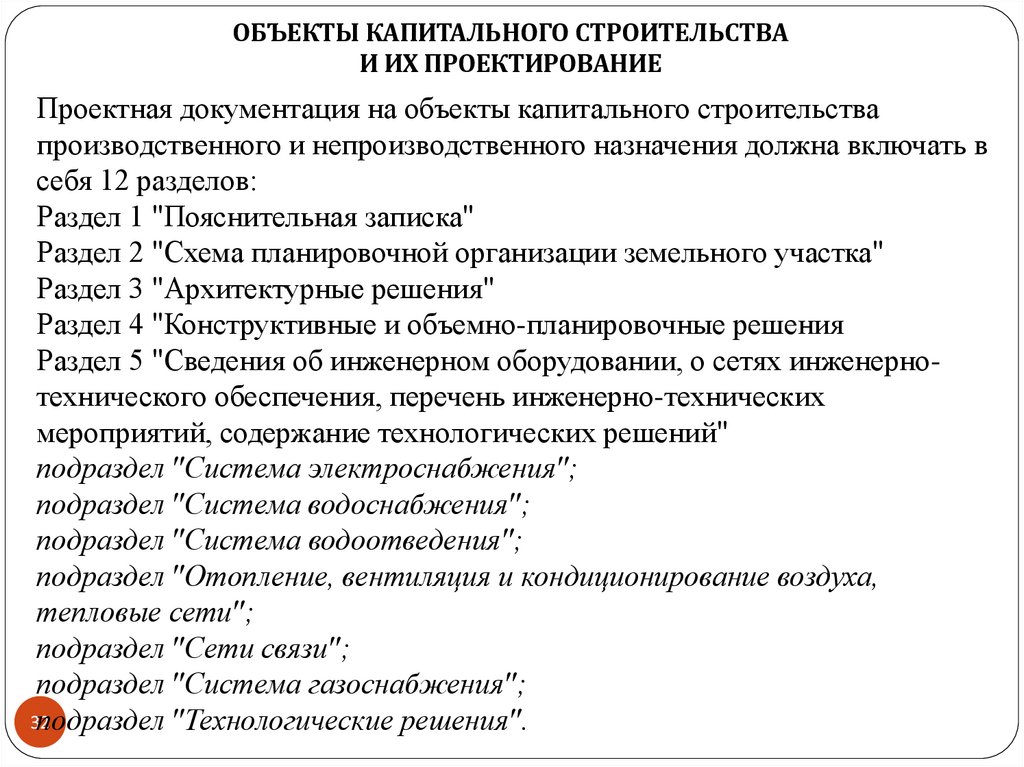

Проектная документация на объекты капитального строительства
производственного и непроизводственного назначения должна включать в
себя 12 разделов:
Раздел 1 "Пояснительная записка"
Раздел 2 "Схема планировочной организации земельного участка"
Раздел 3 "Архитектурные решения"
Раздел 4 "Конструктивные и объемно-планировочные решения
Раздел 5 "Сведения об инженерном оборудовании, о сетях инженернотехнического обеспечения, перечень инженерно-технических
мероприятий, содержание технологических решений"
подраздел "Система электроснабжения";
подраздел "Система водоснабжения";
подраздел "Система водоотведения";
подраздел "Отопление, вентиляция и кондиционирование воздуха,
тепловые сети";
подраздел "Сети связи";
подраздел "Система газоснабжения";
32
подраздел "Технологические решения".

33.

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

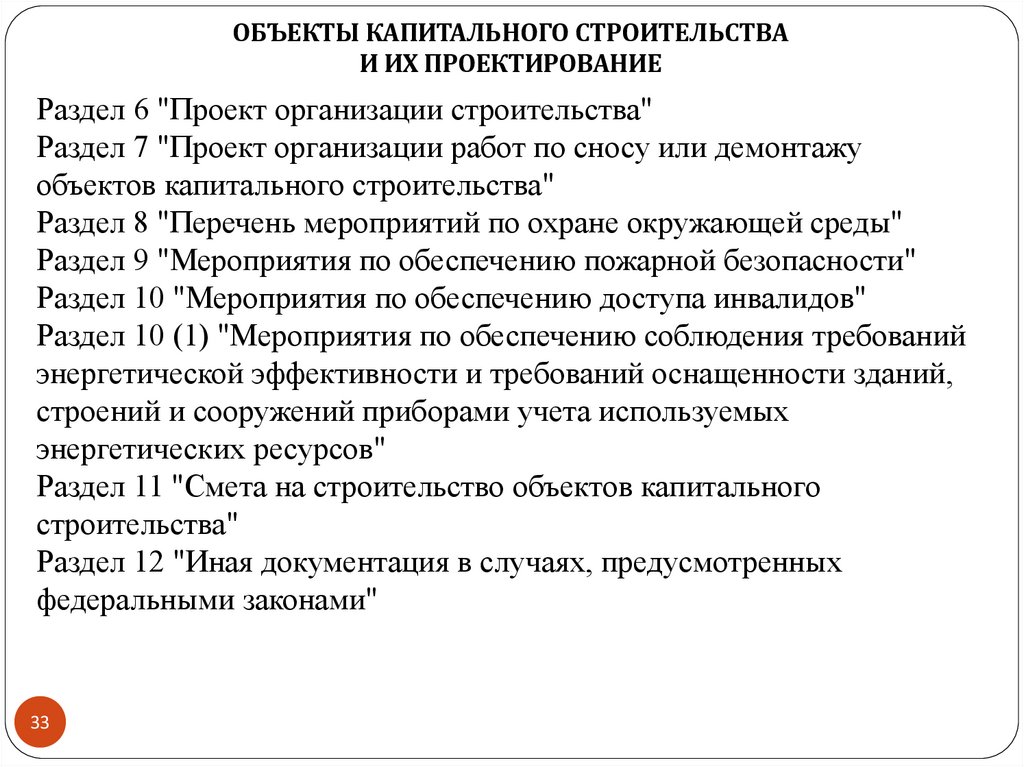

Раздел 6 "Проект организации строительства"
Раздел 7 "Проект организации работ по сносу или демонтажу
объектов капитального строительства"
Раздел 8 "Перечень мероприятий по охране окружающей среды"
Раздел 9 "Мероприятия по обеспечению пожарной безопасности"
Раздел 10 "Мероприятия по обеспечению доступа инвалидов"
Раздел 10 (1) "Мероприятия по обеспечению соблюдения требований
энергетической эффективности и требований оснащенности зданий,
строений и сооружений приборами учета используемых
энергетических ресурсов"
Раздел 11 "Смета на строительство объектов капитального
строительства"
Раздел 12 "Иная документация в случаях, предусмотренных
федеральными законами"
33

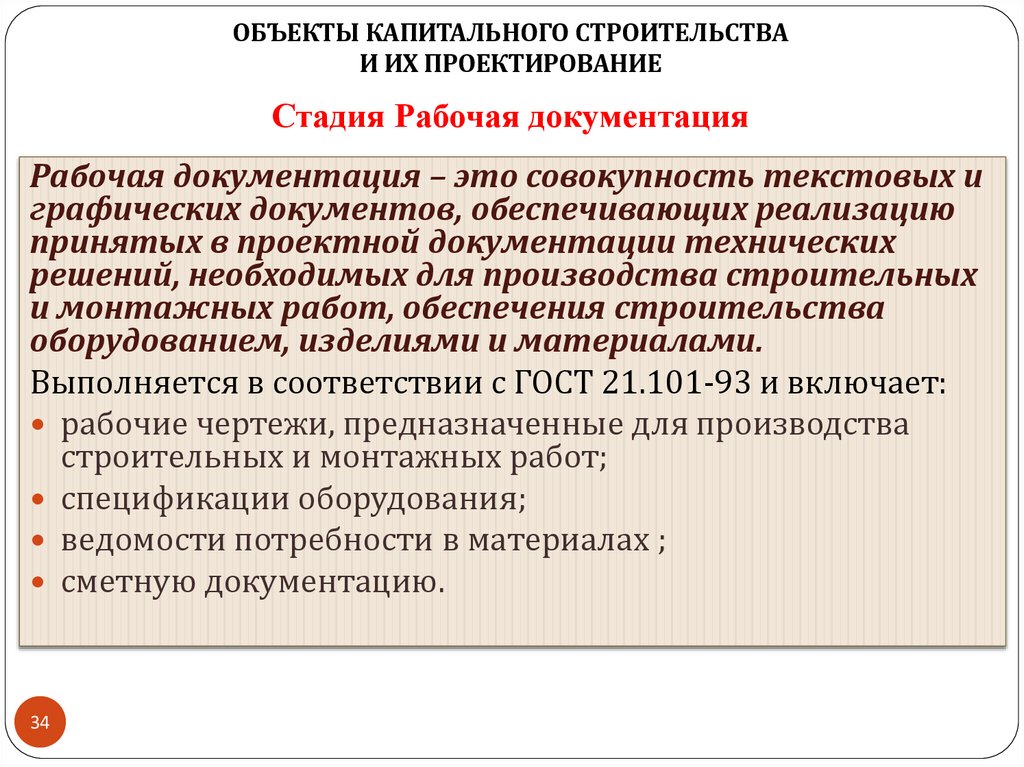

34. Стадия Рабочая документация

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Стадия Рабочая документация
Рабочая документация – это совокупность текстовых и
графических документов, обеспечивающих реализацию
принятых в проектной документации технических
решений, необходимых для производства строительных
и монтажных работ, обеспечения строительства
оборудованием, изделиями и материалами.
Выполняется в соответствии с ГОСТ 21.101-93 и включает:
рабочие чертежи, предназначенные для производства
строительных и монтажных работ;
спецификации оборудования;
ведомости потребности в материалах ;
сметную документацию.
34

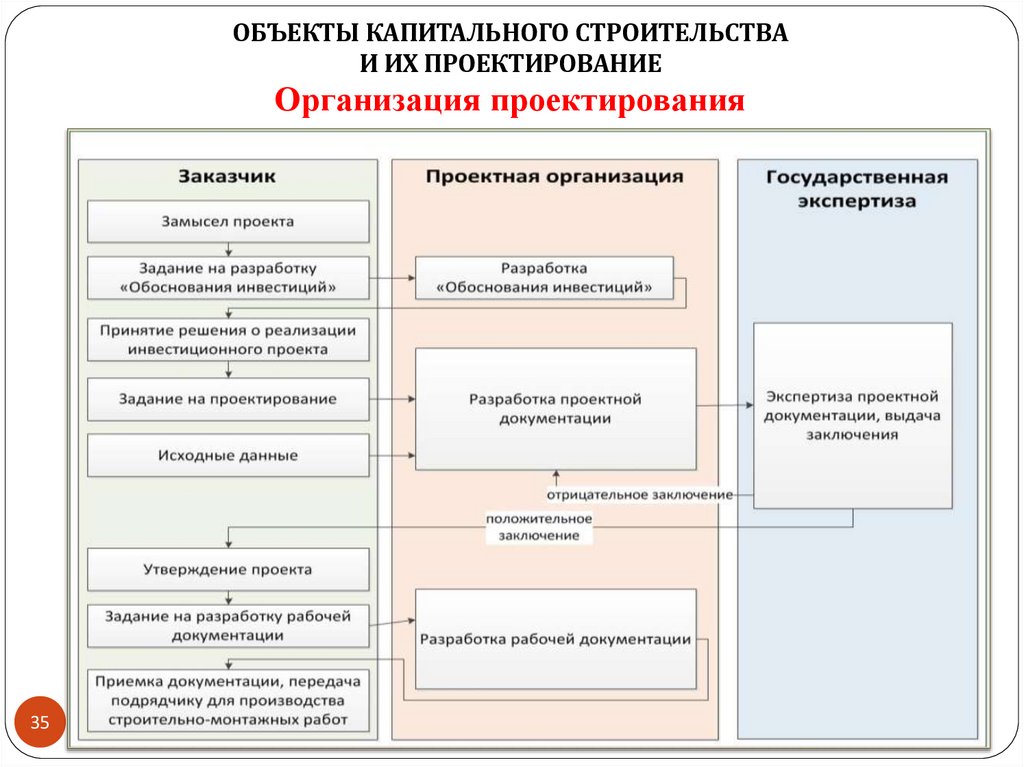

35. Организация проектирования

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Организация проектирования
35

36.

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

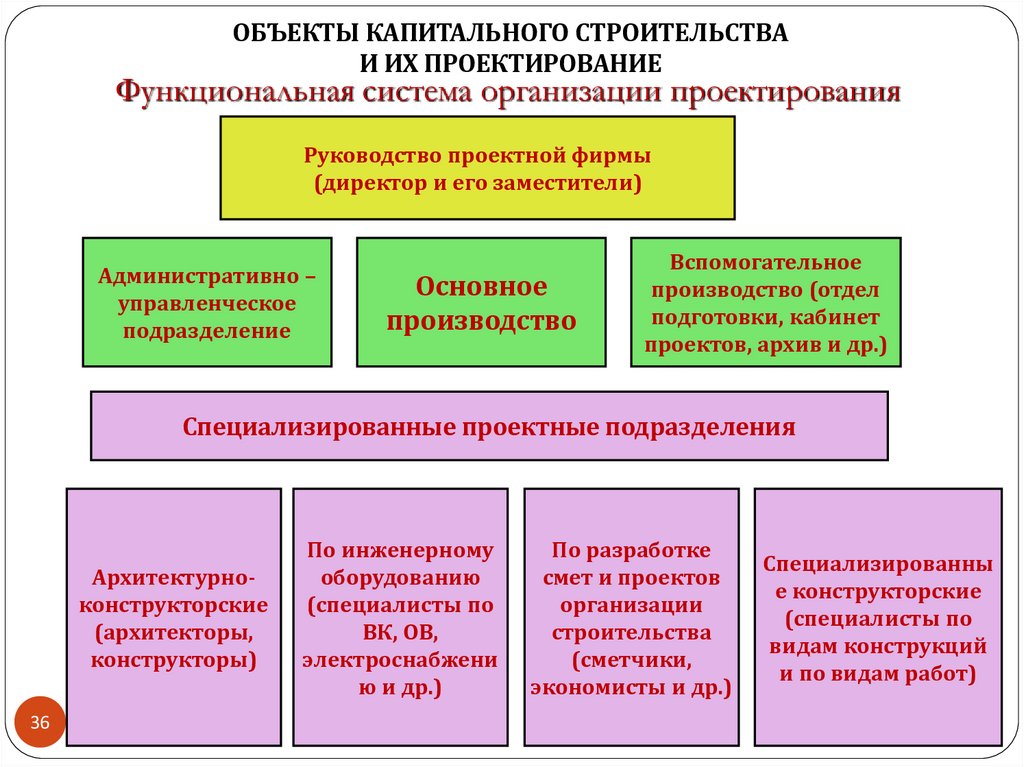

Функциональная система организации проектирования
Руководство проектной фирмы
(директор и его заместители)
Административно –
управленческое
подразделение
Основное
производство
Вспомогательное
производство (отдел
подготовки, кабинет
проектов, архив и др.)
Специализированные проектные подразделения
Архитектурноконструкторские
(архитекторы,
конструкторы)
36
По инженерному
оборудованию
(специалисты по
ВК, ОВ,
электроснабжени
ю и др.)
По разработке
смет и проектов
организации
строительства
(сметчики,
экономисты и др.)
Специализированны
е конструкторские
(специалисты по
видам конструкций
и по видам работ)

37.

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

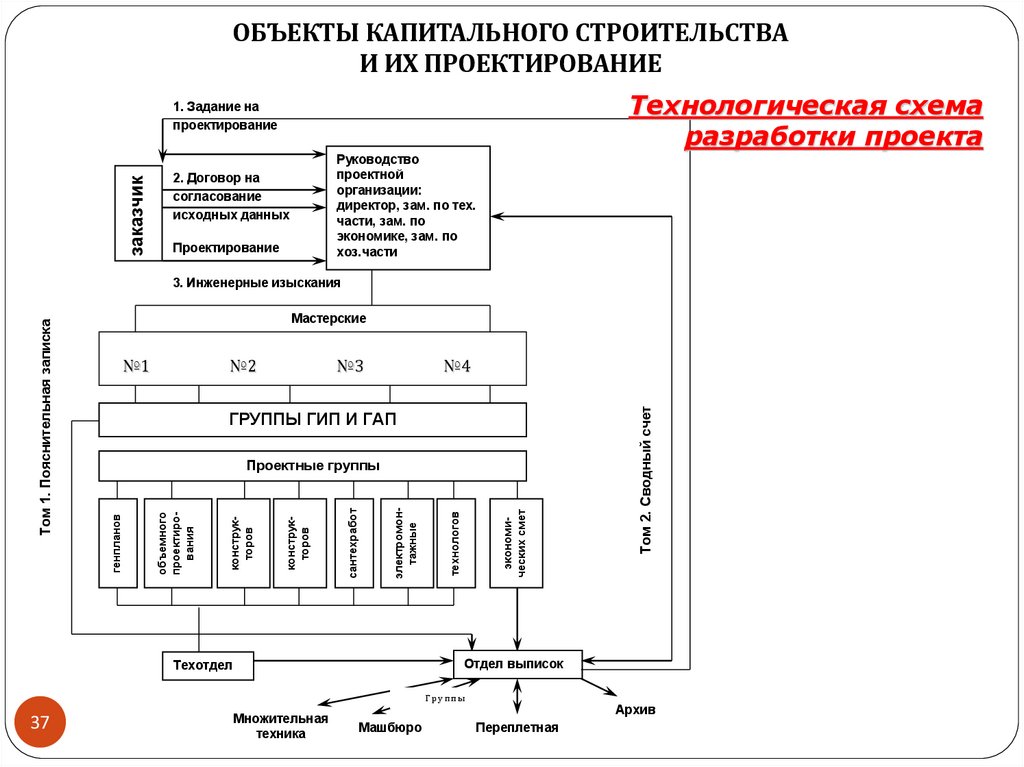

Технологическая схема
разработки проекта
заказчик
1. Задание на
проектирование
Руководство
проектной
организации:
директор, зам. по тех.
части, зам. по
экономике, зам. по
хоз.части
2. Договор на
согласование
исходных данных
Проектирование
Мастерские
№2
№3
№4
ГРУППЫ ГИП И ГАП
экономических смет
технологов
электромонтажные
сантехработ
конструкторов
конструкторов
объемного
проектирования
Проектные группы
Отдел выписок
Техотдел
Группы
37
Том 2. Сводный счет
№1
генпланов
Том 1. Пояснительная записка
3. Инженерные изыскания
Множительная
техника
Машбюро
Архив
Переплетная

38.

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

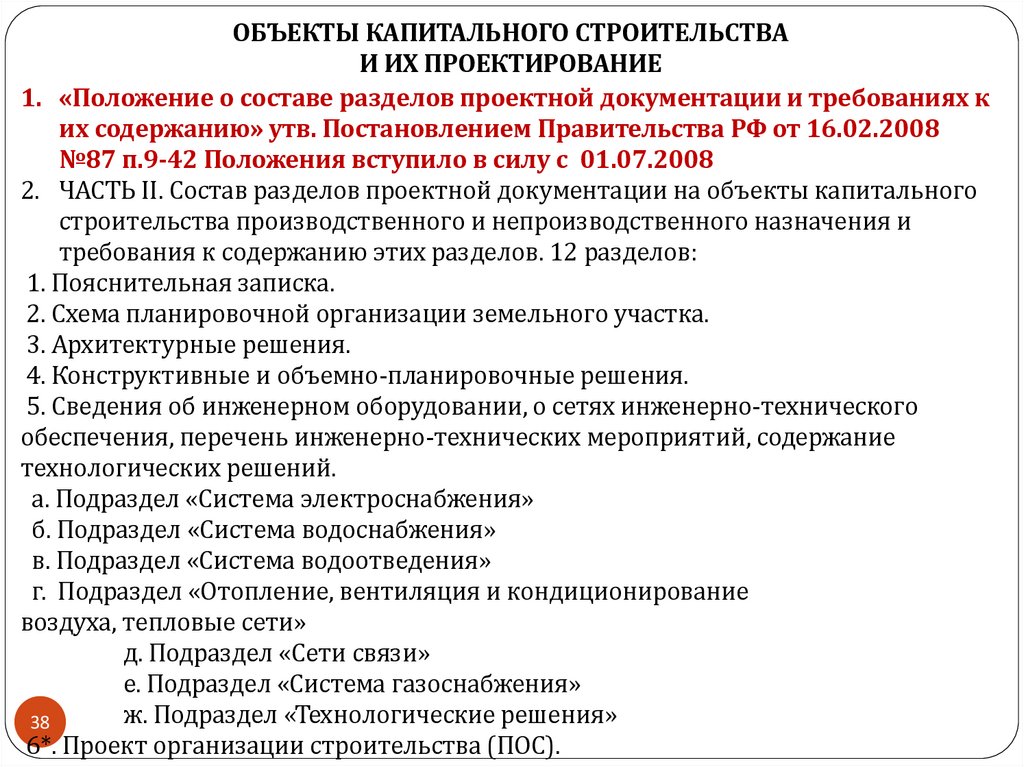

1. «Положение о составе разделов проектной документации и требованиях к
их содержанию» утв. Постановлением Правительства РФ от 16.02.2008
№87 п.9-42 Положения вступило в силу с 01.07.2008
2. ЧАСТЬ II. Состав разделов проектной документации на объекты капитального
строительства производственного и непроизводственного назначения и
требования к содержанию этих разделов. 12 разделов:
1. Пояснительная записка.
2. Схема планировочной организации земельного участка.
3. Архитектурные решения.
4. Конструктивные и объемно-планировочные решения.
5. Сведения об инженерном оборудовании, о сетях инженерно-технического
обеспечения, перечень инженерно-технических мероприятий, содержание
технологических решений.
а. Подраздел «Система электроснабжения»
б. Подраздел «Система водоснабжения»
в. Подраздел «Система водоотведения»
г. Подраздел «Отопление, вентиляция и кондиционирование
воздуха, тепловые сети»
д. Подраздел «Сети связи»
е. Подраздел «Система газоснабжения»
ж. Подраздел «Технологические решения»
38
6*. Проект организации строительства (ПОС).

39.

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ

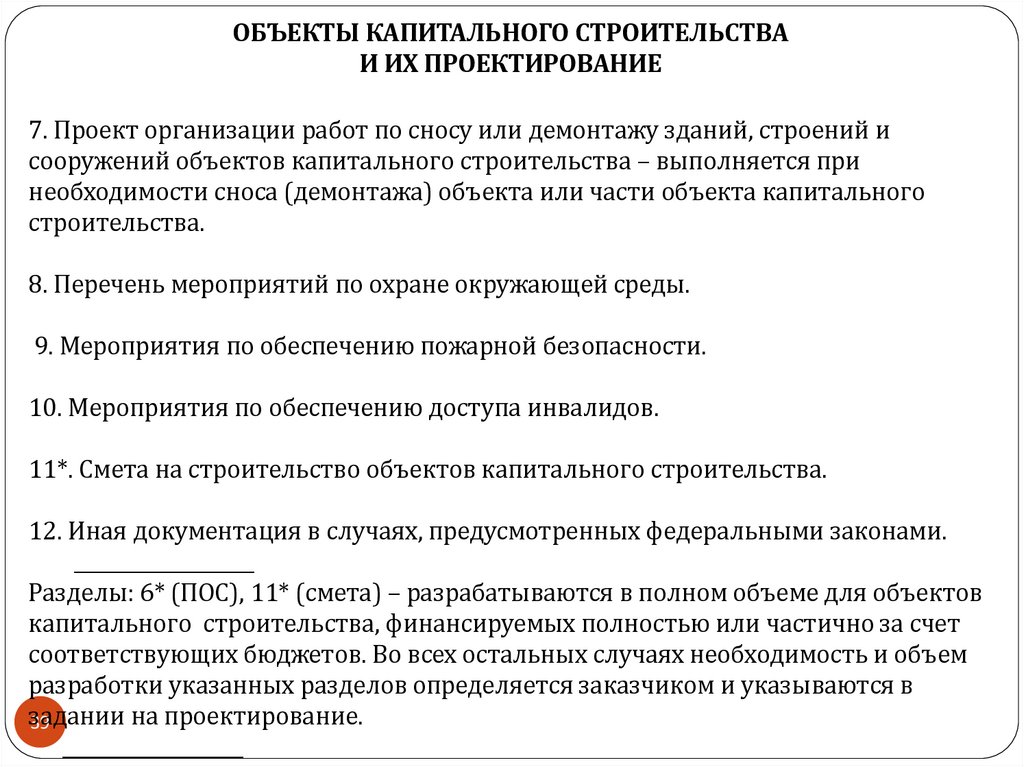

7. Проект организации работ по сносу или демонтажу зданий, строений и
сооружений объектов капитального строительства – выполняется при
необходимости сноса (демонтажа) объекта или части объекта капитального
строительства.
8. Перечень мероприятий по охране окружающей среды.
9. Мероприятия по обеспечению пожарной безопасности.
10. Мероприятия по обеспечению доступа инвалидов.
11*. Смета на строительство объектов капитального строительства.
12. Иная документация в случаях, предусмотренных федеральными законами.
___________________
Разделы: 6* (ПОС), 11* (смета) – разрабатываются в полном объеме для объектов
капитального строительства, финансируемых полностью или частично за счет
соответствующих бюджетов. Во всех остальных случаях необходимость и объем
разработки указанных разделов определяется заказчиком и указываются в
задании
на проектирование.
39
___________________

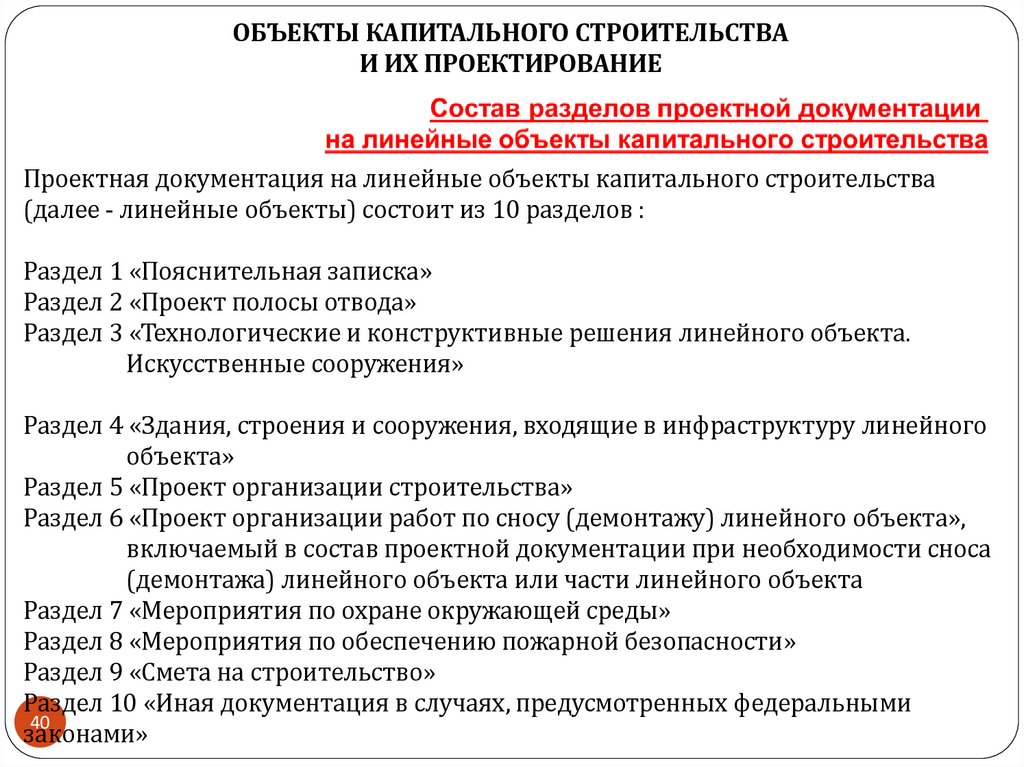

40.

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Проектная документация на линейные объекты капитального строительства
(далее - линейные объекты) состоит из 10 разделов :
Раздел 1 «Пояснительная записка»
Раздел 2 «Проект полосы отвода»
Раздел 3 «Технологические и конструктивные решения линейного объекта.
Искусственные сооружения»
Раздел 4 «Здания, строения и сооружения, входящие в инфраструктуру линейного
объекта»
Раздел 5 «Проект организации строительства»
Раздел 6 «Проект организации работ по сносу (демонтажу) линейного объекта»,
включаемый в состав проектной документации при необходимости сноса
(демонтажа) линейного объекта или части линейного объекта
Раздел 7 «Мероприятия по охране окружающей среды»
Раздел 8 «Мероприятия по обеспечению пожарной безопасности»
Раздел 9 «Смета на строительство»
Раздел 10 «Иная документация в случаях, предусмотренных федеральными
40
законами»

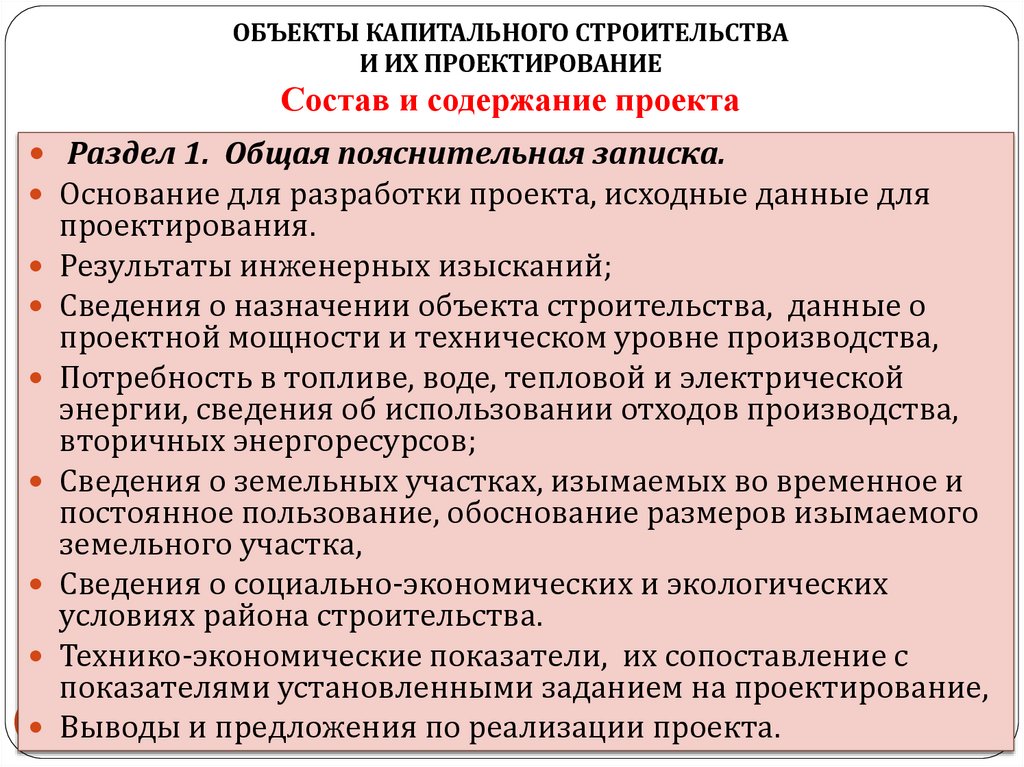

41. Состав и содержание проекта

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Состав и содержание проекта
Раздел 1. Общая пояснительная записка.
Основание для разработки проекта, исходные данные для
проектирования.
Результаты инженерных изысканий;
Сведения о назначении объекта строительства, данные о
проектной мощности и техническом уровне производства,
Потребность в топливе, воде, тепловой и электрической
энергии, сведения об использовании отходов производства,
вторичных энергоресурсов;
Сведения о земельных участках, изымаемых во временное и
постоянное пользование, обоснование размеров изымаемого
земельного участка,
Сведения о социально-экономических и экологических
условиях района строительства.
Технико-экономические показатели, их сопоставление с
показателями установленными заданием на проектирование,
41 Выводы и предложения по реализации проекта.

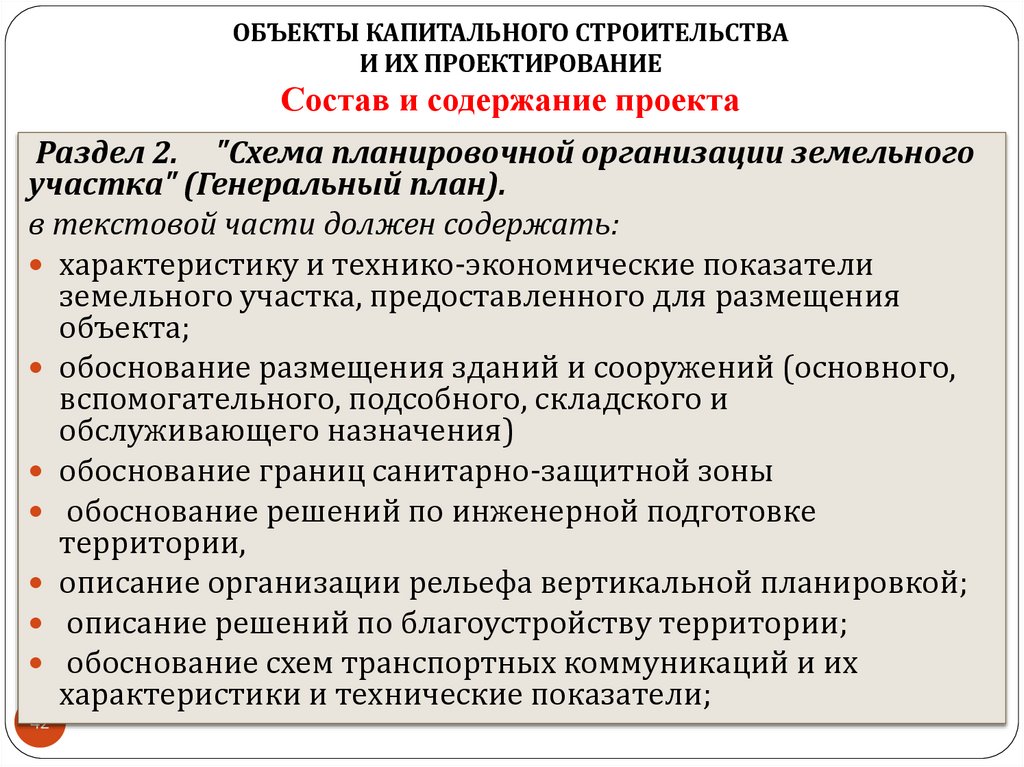

42. Состав и содержание проекта

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Состав и содержание проекта
Раздел 2. "Схема планировочной организации земельного
участка" (Генеральный план).
в текстовой части должен содержать:
характеристику и технико-экономические показатели
земельного участка, предоставленного для размещения
объекта;
обоснование размещения зданий и сооружений (основного,
вспомогательного, подсобного, складского и
обслуживающего назначения)
обоснование границ санитарно-защитной зоны
обоснование решений по инженерной подготовке
территории,
описание организации рельефа вертикальной планировкой;
описание решений по благоустройству территории;
обоснование схем транспортных коммуникаций и их
характеристики и технические показатели;
42

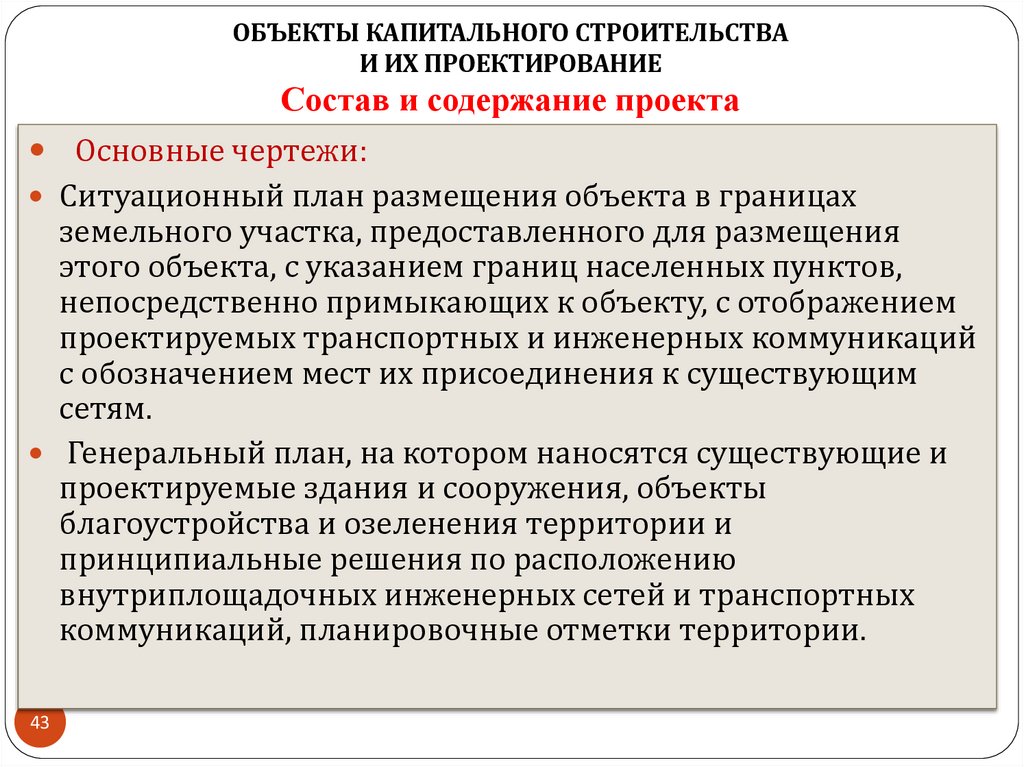

43. Состав и содержание проекта

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Состав и содержание проекта
Основные чертежи:
Ситуационный план размещения объекта в границах
земельного участка, предоставленного для размещения
этого объекта, с указанием границ населенных пунктов,
непосредственно примыкающих к объекту, с отображением
проектируемых транспортных и инженерных коммуникаций
с обозначением мест их присоединения к существующим
сетям.
Генеральный план, на котором наносятся существующие и
проектируемые здания и сооружения, объекты
благоустройства и озеленения территории и
принципиальные решения по расположению
внутриплощадочных инженерных сетей и транспортных
коммуникаций, планировочные отметки территории.
43

44. Состав и содержание проекта

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Состав и содержание проекта

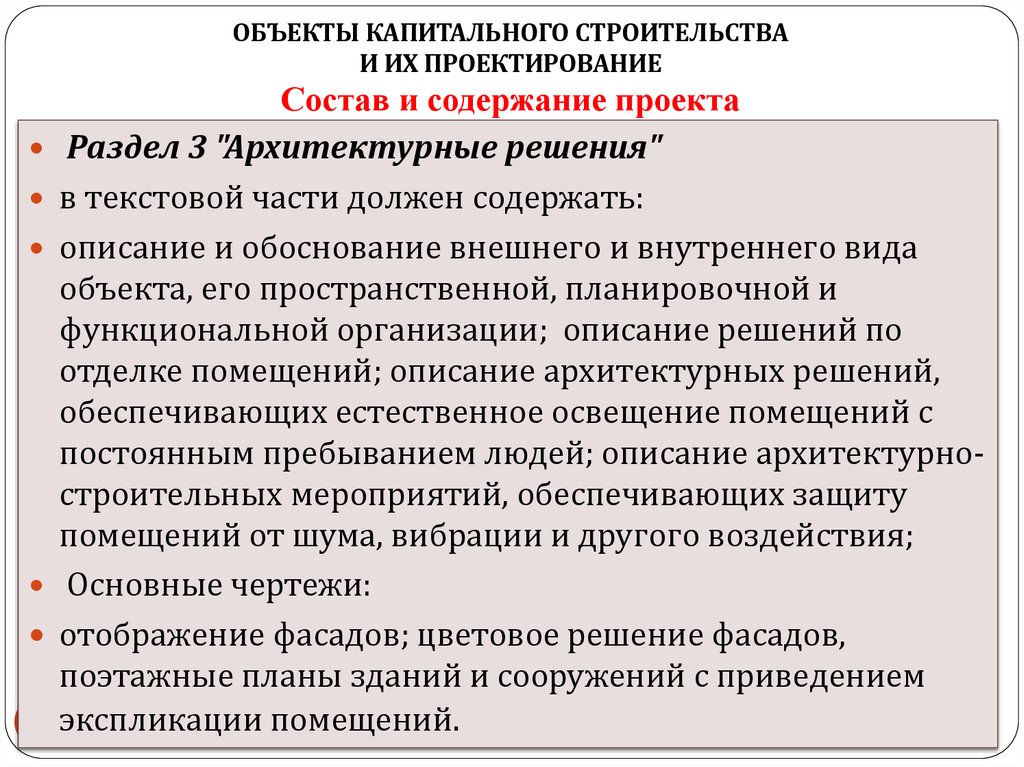

Раздел 3 "Архитектурные решения"
в текстовой части должен содержать:
описание и обоснование внешнего и внутреннего вида
объекта, его пространственной, планировочной и
функциональной организации; описание решений по
отделке помещений; описание архитектурных решений,
обеспечивающих естественное освещение помещений с
постоянным пребыванием людей; описание архитектурностроительных мероприятий, обеспечивающих защиту
помещений от шума, вибрации и другого воздействия;
Основные чертежи:
отображение фасадов; цветовое решение фасадов,
поэтажные планы зданий и сооружений с приведением
44 экспликации помещений.

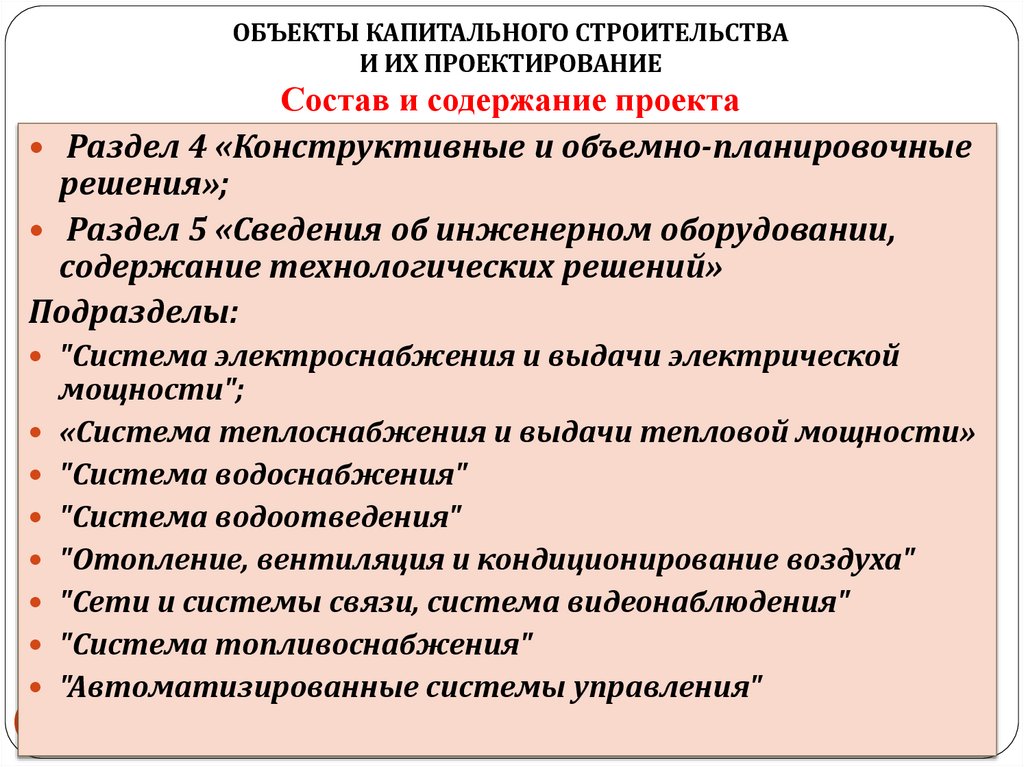

45. Состав и содержание проекта

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Состав и содержание проекта
Раздел 4 «Конструктивные и объемно-планировочные
решения»;
Раздел 5 «Сведения об инженерном оборудовании,
содержание технологических решений»
Подразделы:
"Система электроснабжения и выдачи электрической
мощности";
«Система теплоснабжения и выдачи тепловой мощности»
"Система водоснабжения"
"Система водоотведения"
"Отопление, вентиляция и кондиционирование воздуха"
"Сети и системы связи, система видеонаблюдения"
"Система топливоснабжения"
"Автоматизированные системы управления"
45

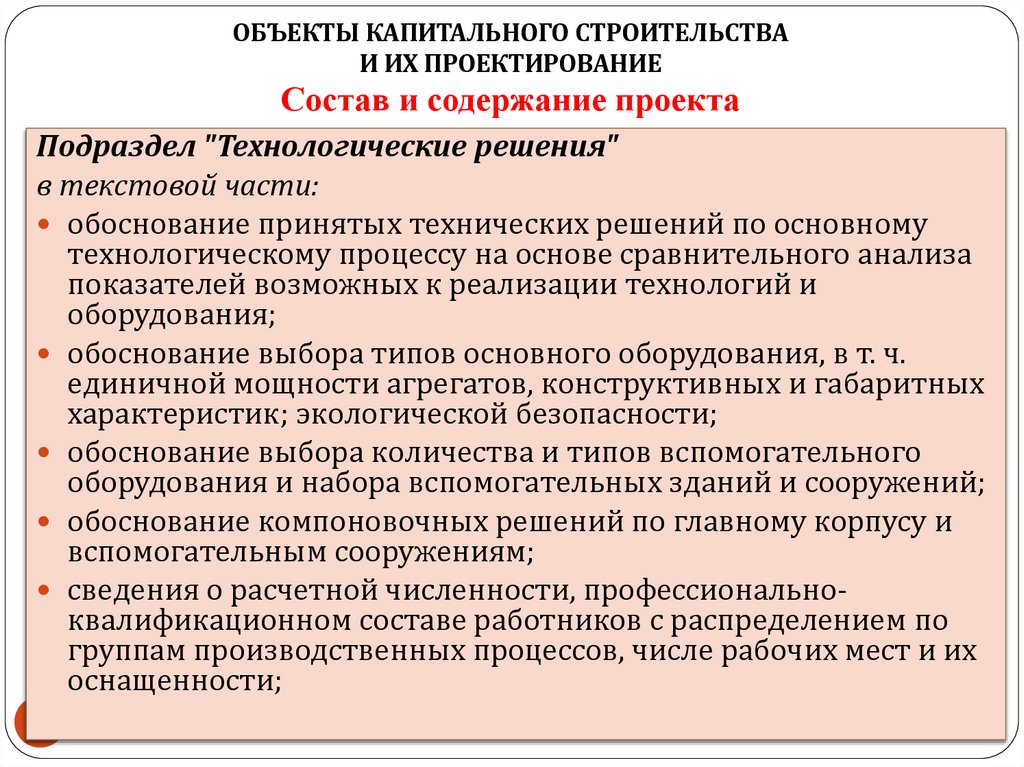

46. Состав и содержание проекта

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Состав и содержание проекта
Подраздел "Технологические решения"
в текстовой части:
обоснование принятых технических решений по основному
технологическому процессу на основе сравнительного анализа
показателей возможных к реализации технологий и
оборудования;
обоснование выбора типов основного оборудования, в т. ч.
единичной мощности агрегатов, конструктивных и габаритных
характеристик; экологической безопасности;
обоснование выбора количества и типов вспомогательного
оборудования и набора вспомогательных зданий и сооружений;
обоснование компоновочных решений по главному корпусу и
вспомогательным сооружениям;
сведения о расчетной численности, профессиональноквалификационном составе работников с распределением по
группам производственных процессов, числе рабочих мест и их
оснащенности;
46

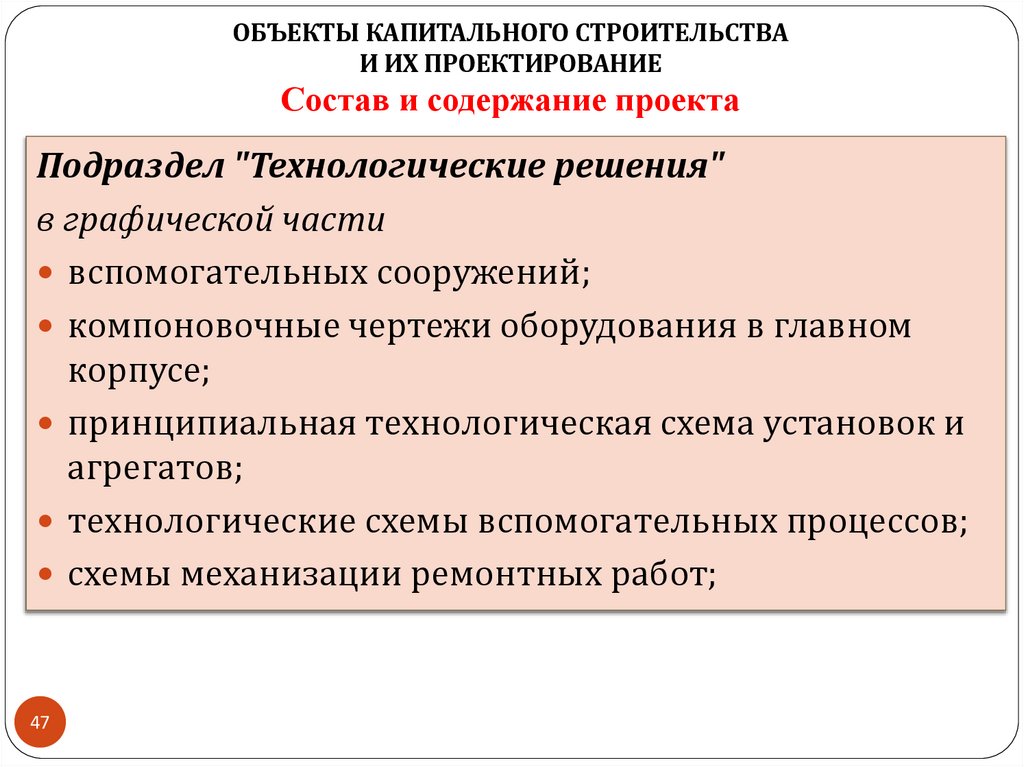

47. Состав и содержание проекта

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Состав и содержание проекта
Подраздел "Технологические решения"
в графической части
вспомогательных сооружений;
компоновочные чертежи оборудования в главном
корпусе;
принципиальная технологическая схема установок и
агрегатов;
технологические схемы вспомогательных процессов;
схемы механизации ремонтных работ;
47

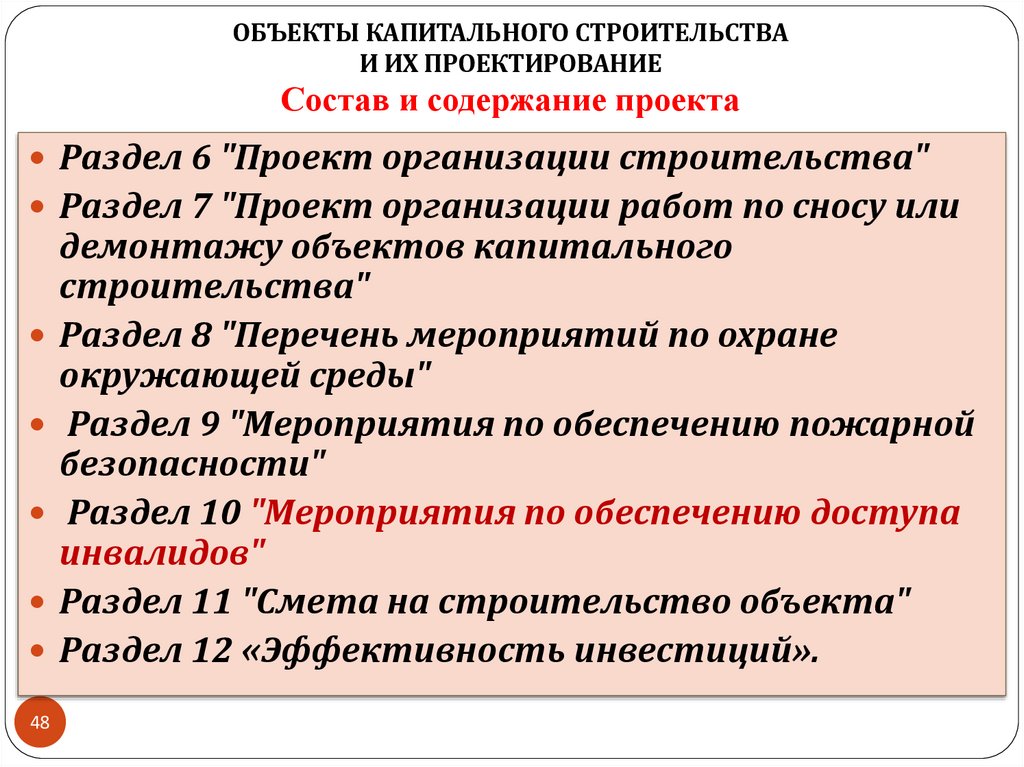

48. Состав и содержание проекта

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Состав и содержание проекта
Раздел 6 "Проект организации строительства"
Раздел 7 "Проект организации работ по сносу или
демонтажу объектов капитального
строительства"
Раздел 8 "Перечень мероприятий по охране
окружающей среды"
Раздел 9 "Мероприятия по обеспечению пожарной
безопасности"
Раздел 10 "Мероприятия по обеспечению доступа
инвалидов"
Раздел 11 "Смета на строительство объекта"
Раздел 12 «Эффективность инвестиций».
48

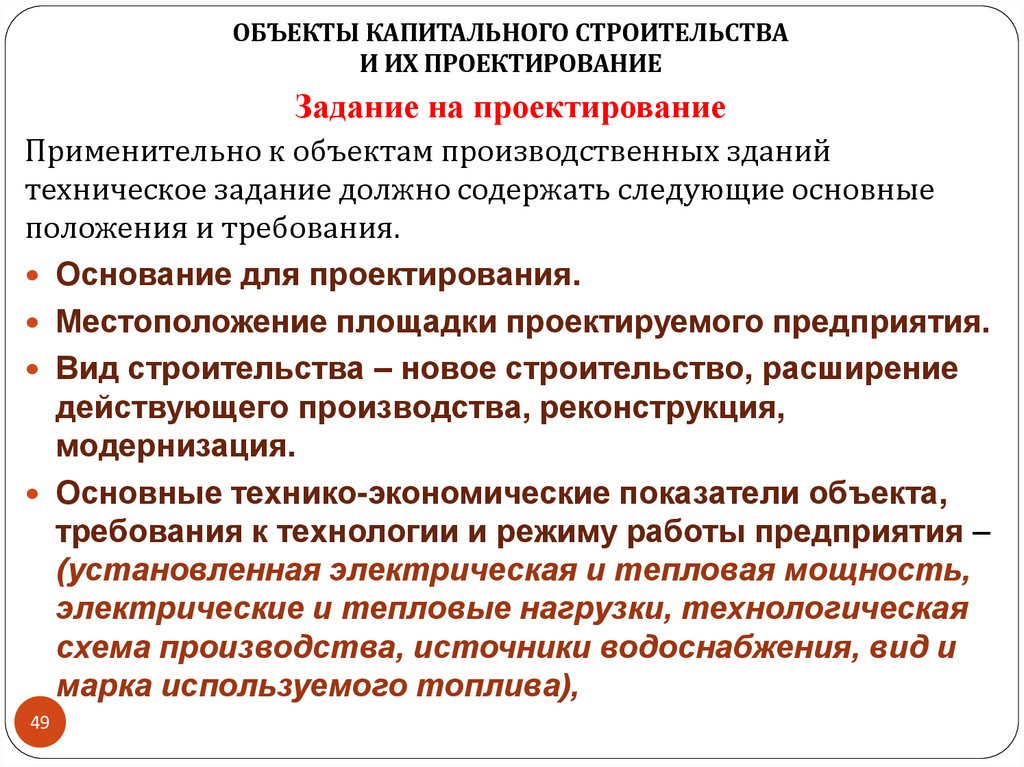

49. Задание на проектирование

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Задание на проектирование
Применительно к объектам производственных зданий
техническое задание должно содержать следующие основные
положения и требования.
Основание для проектирования.
Местоположение площадки проектируемого предприятия.
Вид строительства – новое строительство, расширение
действующего производства, реконструкция,
модернизация.
Основные технико-экономические показатели объекта,
требования к технологии и режиму работы предприятия –
(установленная электрическая и тепловая мощность,
электрические и тепловые нагрузки, технологическая
схема производства, источники водоснабжения, вид и
марка используемого топлива),
49

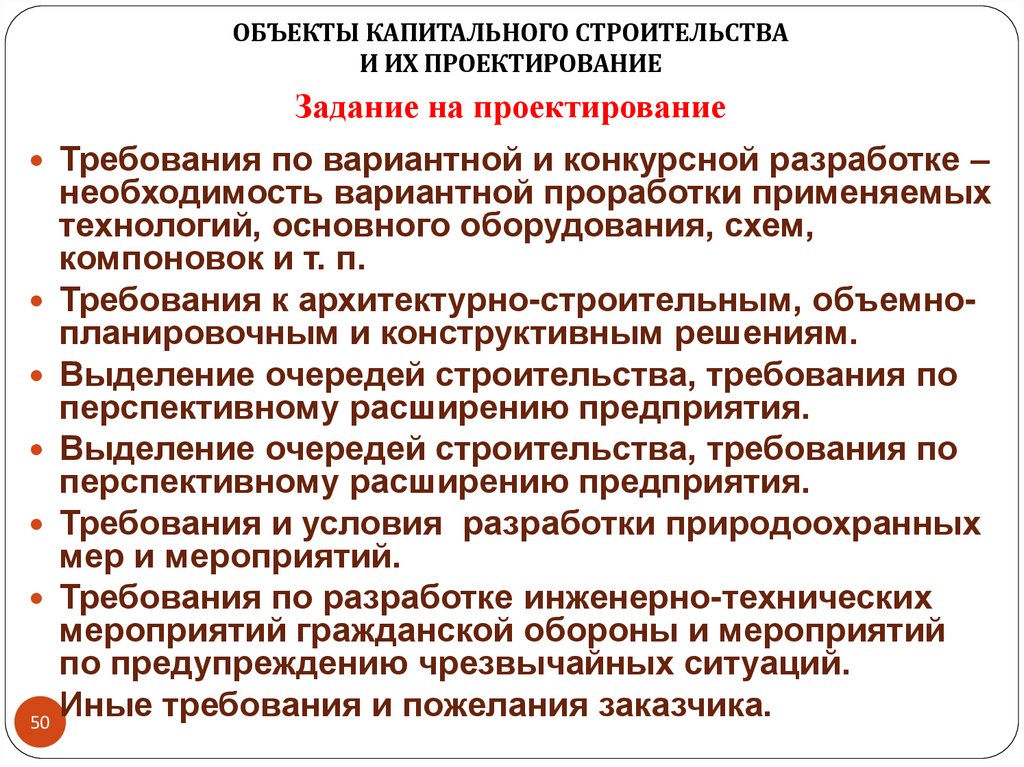

50. Задание на проектирование

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Задание на проектирование
Требования по вариантной и конкурсной разработке –
необходимость вариантной проработки применяемых
технологий, основного оборудования, схем,
компоновок и т. п.
Требования к архитектурно-строительным, объемнопланировочным и конструктивным решениям.
Выделение очередей строительства, требования по
перспективному расширению предприятия.
Выделение очередей строительства, требования по
перспективному расширению предприятия.
Требования и условия разработки природоохранных
мер и мероприятий.
Требования по разработке инженерно-технических
мероприятий гражданской обороны и мероприятий
по предупреждению чрезвычайных ситуаций.
Иные требования и пожелания заказчика.
50

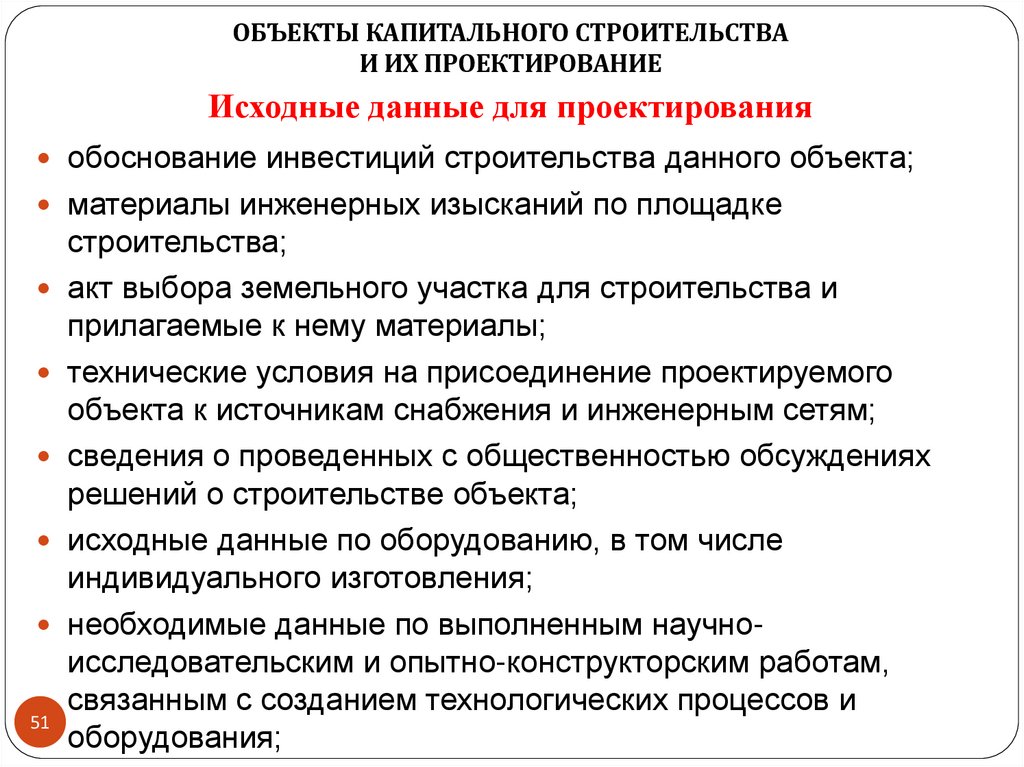

51. Исходные данные для проектирования

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Исходные данные для проектирования
обоснование инвестиций строительства данного объекта;
материалы инженерных изысканий по площадке
строительства;
акт выбора земельного участка для строительства и
прилагаемые к нему материалы;
технические условия на присоединение проектируемого
объекта к источникам снабжения и инженерным сетям;
сведения о проведенных с общественностью обсуждениях
решений о строительстве объекта;
исходные данные по оборудованию, в том числе
индивидуального изготовления;
необходимые данные по выполненным научноисследовательским и опытно-конструкторским работам,
связанным с созданием технологических процессов и
51
оборудования;

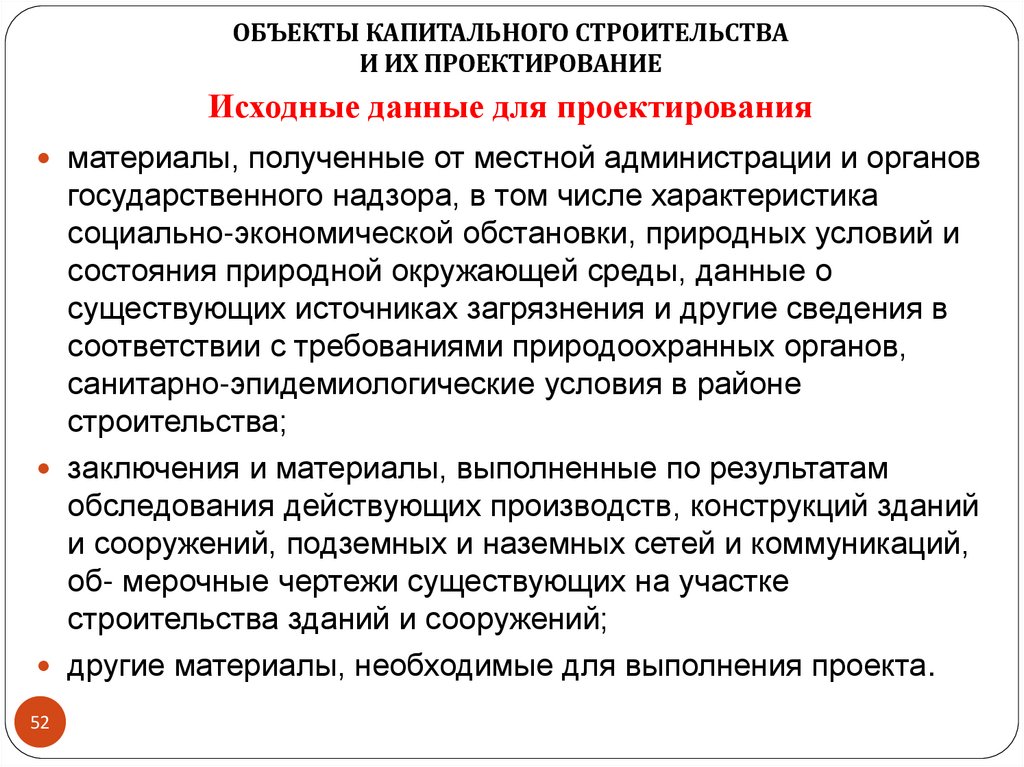

52. Исходные данные для проектирования

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Исходные данные для проектирования
материалы, полученные от местной администрации и органов
государственного надзора, в том числе характеристика
социально-экономической обстановки, природных условий и
состояния природной окружающей среды, данные о
существующих источниках загрязнения и другие сведения в
соответствии с требованиями природоохранных органов,
санитарно-эпидемиологические условия в районе
строительства;
заключения и материалы, выполненные по результатам
обследования действующих производств, конструкций зданий
и сооружений, подземных и наземных сетей и коммуникаций,
об- мерочные чертежи существующих на участке
строительства зданий и сооружений;
другие материалы, необходимые для выполнения проекта.
52

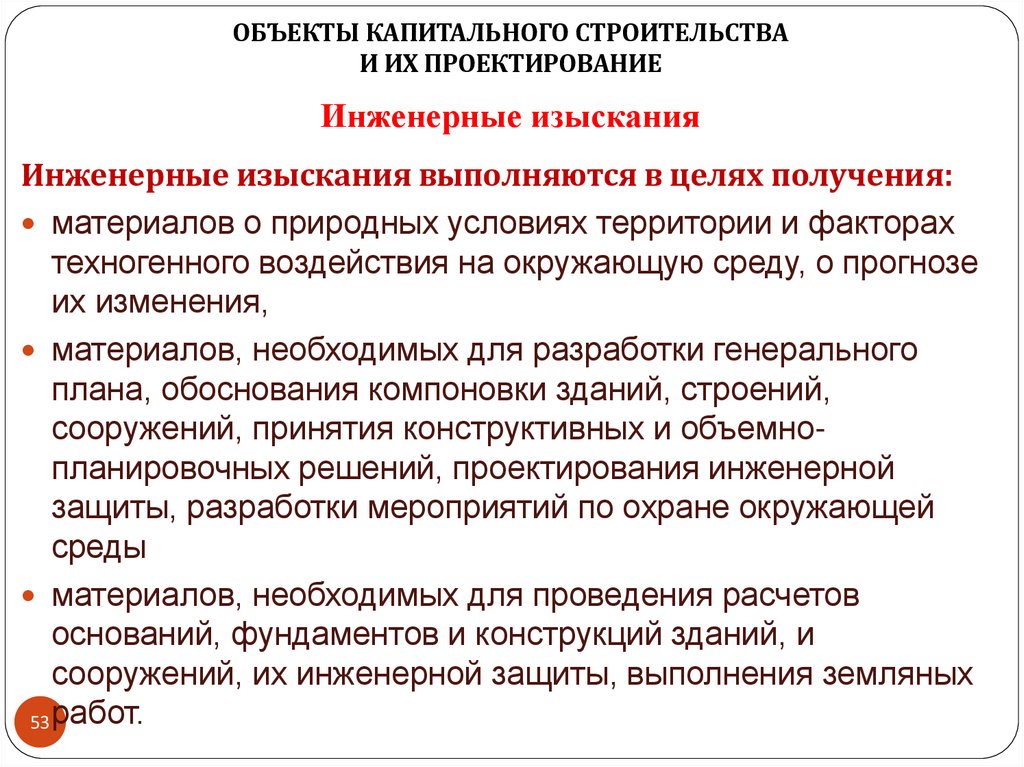

53. Инженерные изыскания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Инженерные изыскания
Инженерные изыскания выполняются в целях получения:
материалов о природных условиях территории и факторах
техногенного воздействия на окружающую среду, о прогнозе
их изменения,
материалов, необходимых для разработки генерального
плана, обоснования компоновки зданий, строений,
сооружений, принятия конструктивных и объемнопланировочных решений, проектирования инженерной
защиты, разработки мероприятий по охране окружающей
среды
материалов, необходимых для проведения расчетов
оснований, фундаментов и конструкций зданий, и
сооружений, их инженерной защиты, выполнения земляных
53 работ.

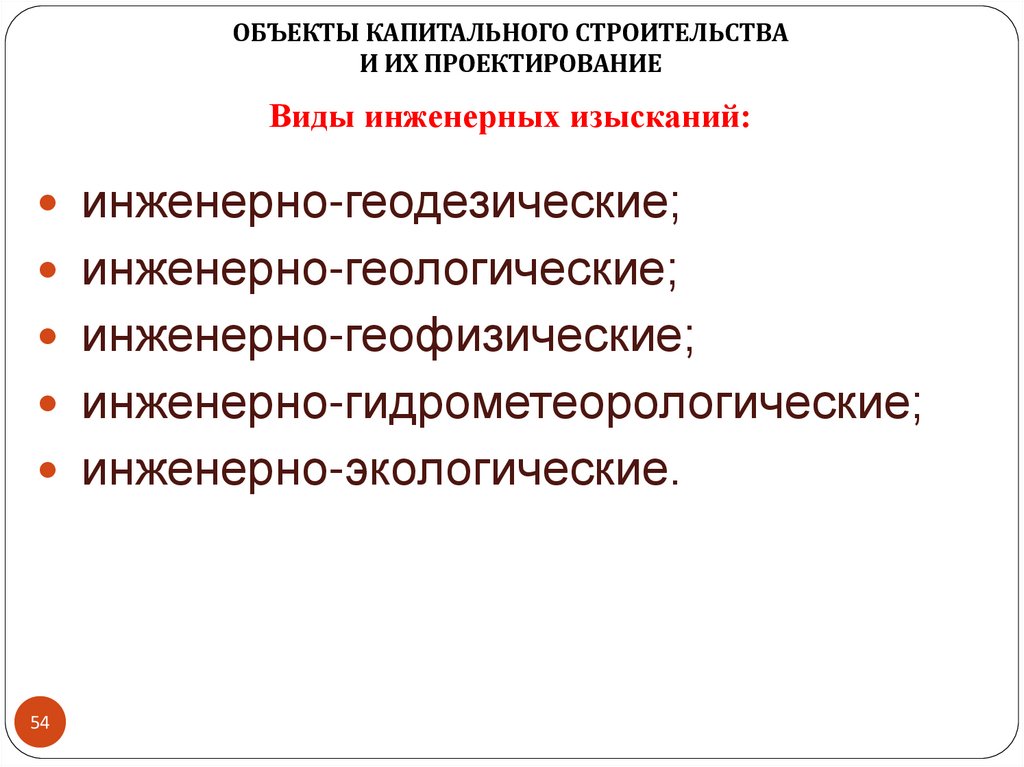

54. Виды инженерных изысканий:

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Виды инженерных изысканий:
инженерно-геодезические;
инженерно-геологические;
инженерно-геофизические;
инженерно-гидрометеорологические;
инженерно-экологические.
54

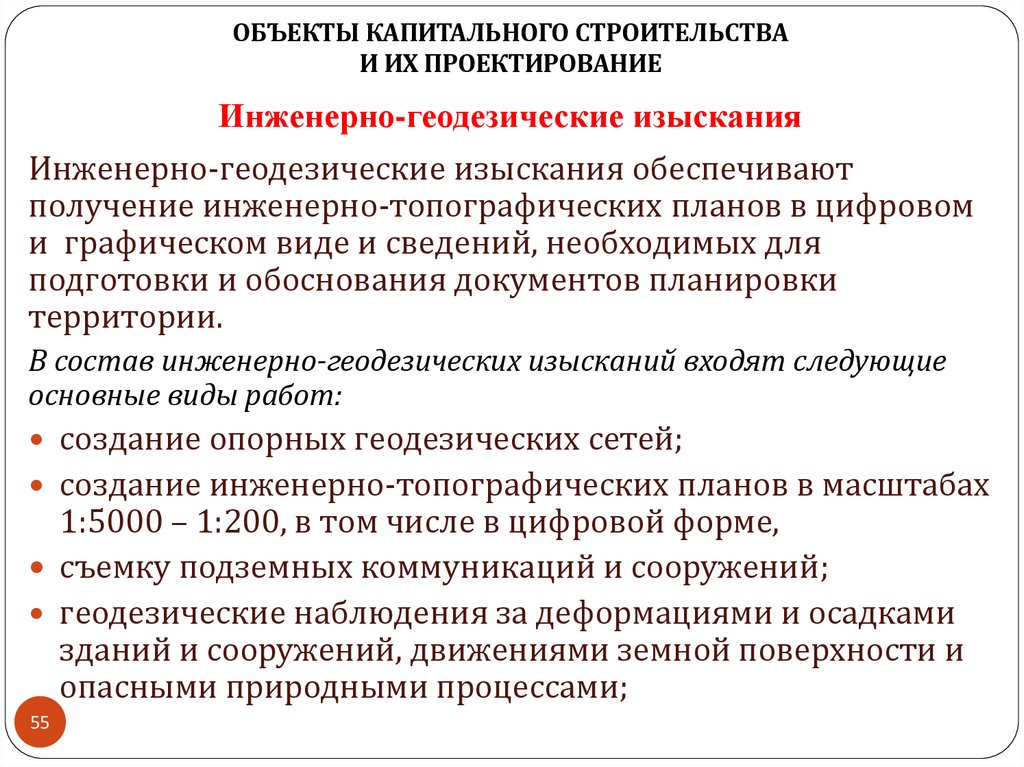

55. Инженерно-геодезические изыскания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Инженерно-геодезические изыскания
Инженерно-геодезические изыскания обеспечивают
получение инженерно-топографических планов в цифровом
и графическом виде и сведений, необходимых для
подготовки и обоснования документов планировки
территории.
В состав инженерно-геодезических изысканий входят следующие
основные виды работ:
создание опорных геодезических сетей;
создание инженерно-топографических планов в масштабах
1:5000 – 1:200, в том числе в цифровой форме,
съемку подземных коммуникаций и сооружений;
геодезические наблюдения за деформациями и осадками
зданий и сооружений, движениями земной поверхности и
опасными природными процессами;
55

56. Инженерно-геодезические изыскания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Инженерно-геодезические изыскания
Топографическая съемка выполняются с использованием
следующих методов:
тахеометрическим методом;
GPS (ГЛОНАСС) позиционированием;
наземным и воздушным лазерным сканированием;
цифровой аэрофотосъемкой;
спутниковыми технологиями;
56

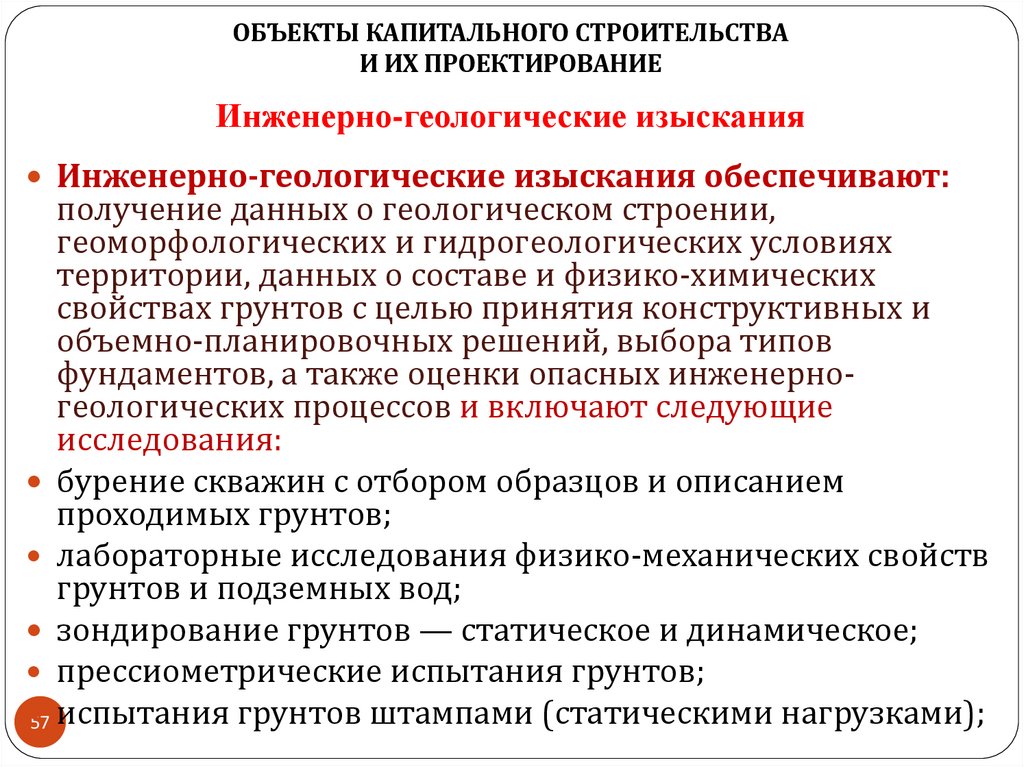

57. Инженерно-геологические изыскания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Инженерно-геологические изыскания
Инженерно-геологические изыскания обеспечивают:
получение данных о геологическом строении,
геоморфологических и гидрогеологических условиях
территории, данных о составе и физико-химических
свойствах грунтов с целью принятия конструктивных и
объемно-планировочных решений, выбора типов
фундаментов, а также оценки опасных инженерногеологических процессов и включают следующие
исследования:
бурение скважин с отбором образцов и описанием
проходимых грунтов;
лабораторные исследования физико-механических свойств
грунтов и подземных вод;
зондирование грунтов — статическое и динамическое;
прессиометрические испытания грунтов;
57 испытания грунтов штампами (статическими нагрузками);

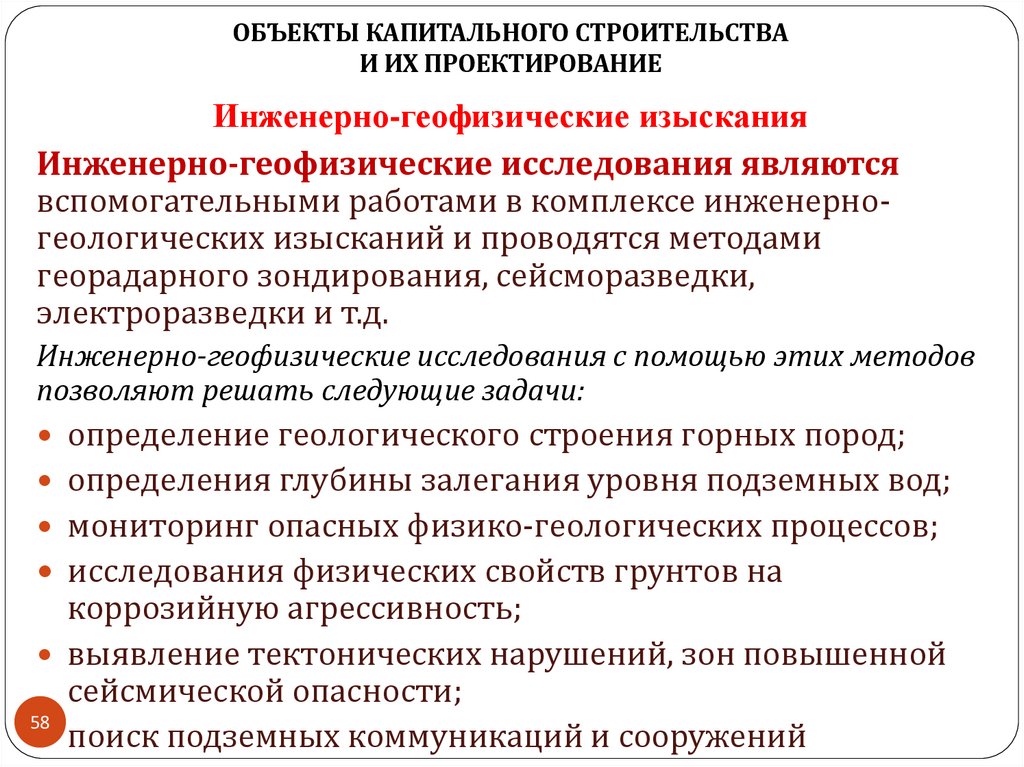

58. Инженерно-геофизические изыскания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Инженерно-геофизические изыскания
Инженерно-геофизические исследования являются
вспомогательными работами в комплексе инженерногеологических изысканий и проводятся методами
георадарного зондирования, сейсморазведки,
электроразведки и т.д.
Инженерно-геофизические исследования с помощью этих методов
позволяют решать следующие задачи:
определение геологического строения горных пород;
определения глубины залегания уровня подземных вод;
мониторинг опасных физико-геологических процессов;
исследования физических свойств грунтов на
коррозийную агрессивность;
выявление тектонических нарушений, зон повышенной
сейсмической опасности;
58
поиск подземных коммуникаций и сооружений

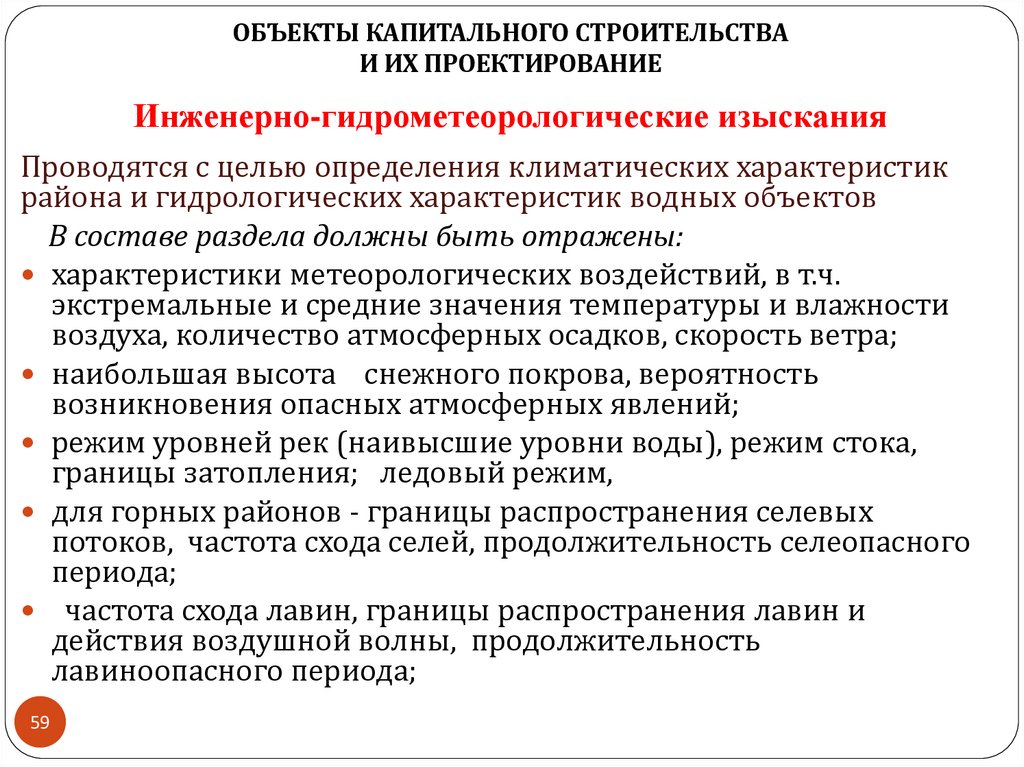

59. Инженерно-гидрометеорологические изыскания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Инженерно-гидрометеорологические изыскания
Проводятся с целью определения климатических характеристик
района и гидрологических характеристик водных объектов
В составе раздела должны быть отражены:
характеристики метеорологических воздействий, в т.ч.
экстремальные и средние значения температуры и влажности
воздуха, количество атмосферных осадков, скорость ветра;
наибольшая высота снежного покрова, вероятность
возникновения опасных атмосферных явлений;
режим уровней рек (наивысшие уровни воды), режим стока,
границы затопления; ледовый режим,
для горных районов - границы распространения селевых
потоков, частота схода селей, продолжительность селеопасного
периода;
частота схода лавин, границы распространения лавин и
действия воздушной волны, продолжительность
лавиноопасного периода;
59

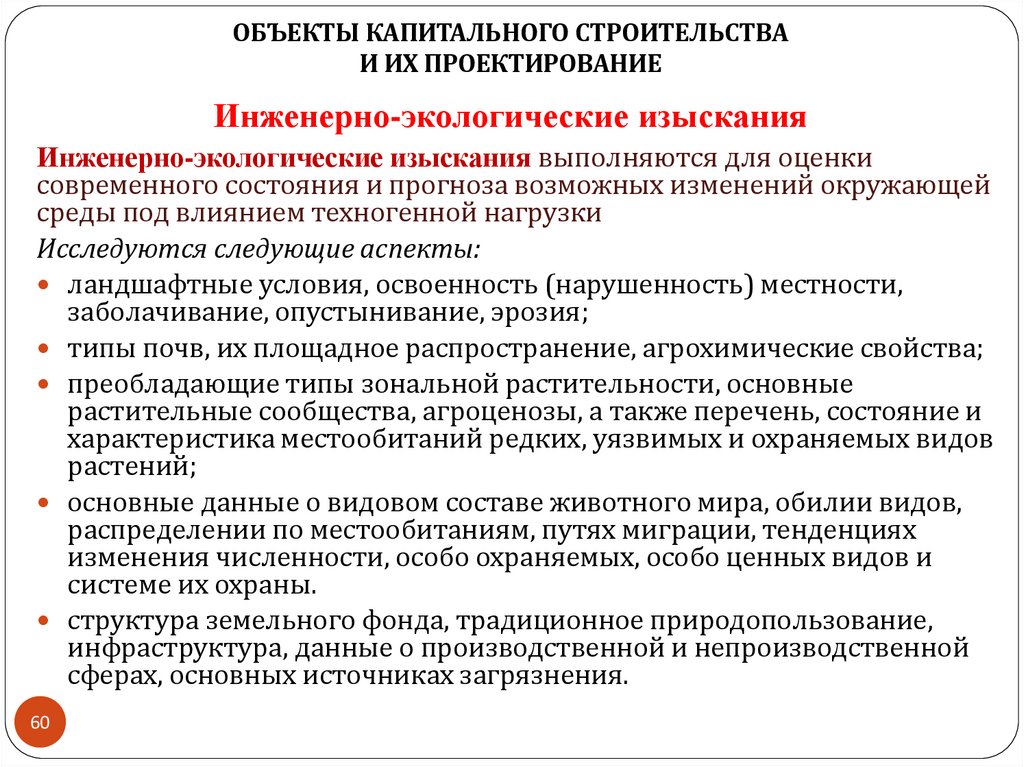

60. Инженерно-экологические изыскания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Инженерно-экологические изыскания
Инженерно-экологические изыскания выполняются для оценки
современного состояния и прогноза возможных изменений окружающей
среды под влиянием техногенной нагрузки
Исследуются следующие аспекты:
ландшафтные условия, освоенность (нарушенность) местности,
заболачивание, опустынивание, эрозия;
типы почв, их площадное распространение, агрохимические свойства;
преобладающие типы зональной растительности, основные
растительные сообщества, агроценозы, а также перечень, состояние и
характеристика местообитаний редких, уязвимых и охраняемых видов
растений;
основные данные о видовом составе животного мира, обилии видов,
распределении по местообитаниям, путях миграции, тенденциях
изменения численности, особо охраняемых, особо ценных видов и
системе их охраны.
структура земельного фонда, традиционное природопользование,
инфраструктура, данные о производственной и непроизводственной
сферах, основных источниках загрязнения.
60

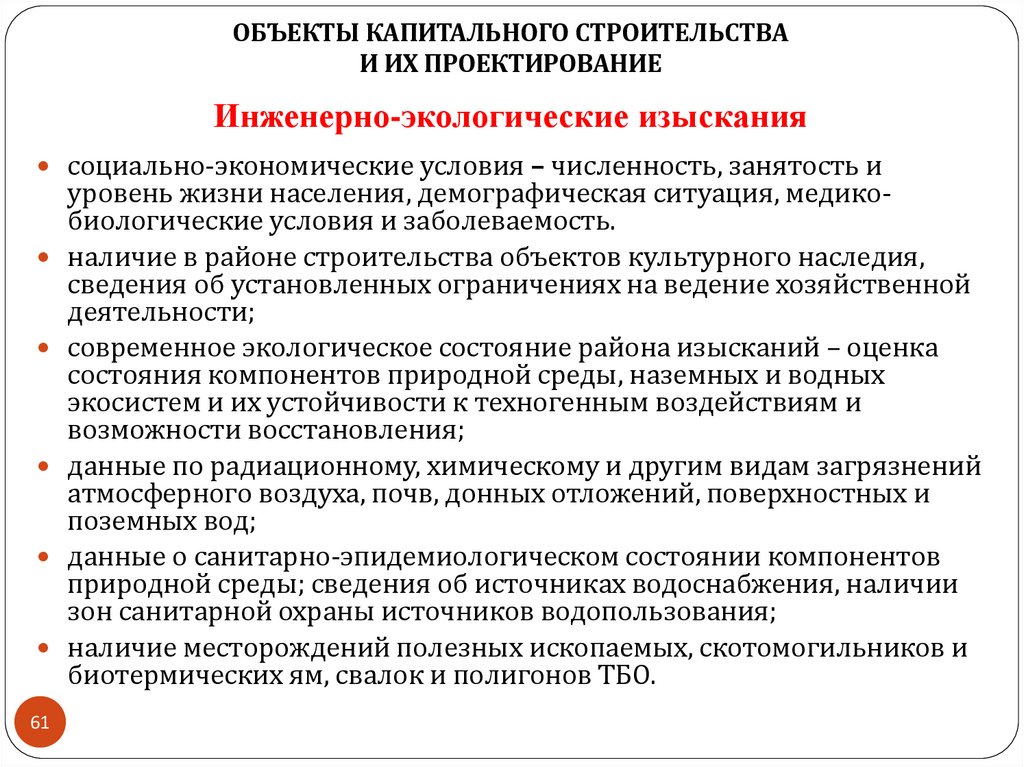

61. Инженерно-экологические изыскания

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
Инженерно-экологические изыскания
социально-экономические условия – численность, занятость и
уровень жизни населения, демографическая ситуация, медикобиологические условия и заболеваемость.
наличие в районе строительства объектов культурного наследия,
сведения об установленных ограничениях на ведение хозяйственной
деятельности;
современное экологическое состояние района изысканий – оценка
состояния компонентов природной среды, наземных и водных
экосистем и их устойчивости к техногенным воздействиям и
возможности восстановления;
данные по радиационному, химическому и другим видам загрязнений
атмосферного воздуха, почв, донных отложений, поверхностных и
поземных вод;
данные о санитарно-эпидемиологическом состоянии компонентов
природной среды; сведения об источниках водоснабжения, наличии
зон санитарной охраны источников водопользования;
наличие месторождений полезных ископаемых, скотомогильников и
биотермических ям, свалок и полигонов ТБО.
61

62. ВЫВОДЫ

ОБЪЕКТЫ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
И ИХ ПРОЕКТИРОВАНИЕ
ВЫВОДЫ
Организация
проектной
деятельности
–
это
совокупность методов подготовки документации,
обеспечивающих
надежность
строительства
и
эксплуатации объектов строительства, включая их
прочность, устойчивость и долговечность.
Главной задачей организации проектных работ следует
считать научное обоснование и разработку технических и
технологических решений, обеспечивающих надежность,
безопасность и эффективность их реализации при
строительстве,
реконструкции
и
восстановлении
сооружений.
62

63. Спасибо за внимание!

63
