51ba29bf59fb4c17b5191f25fea452ac

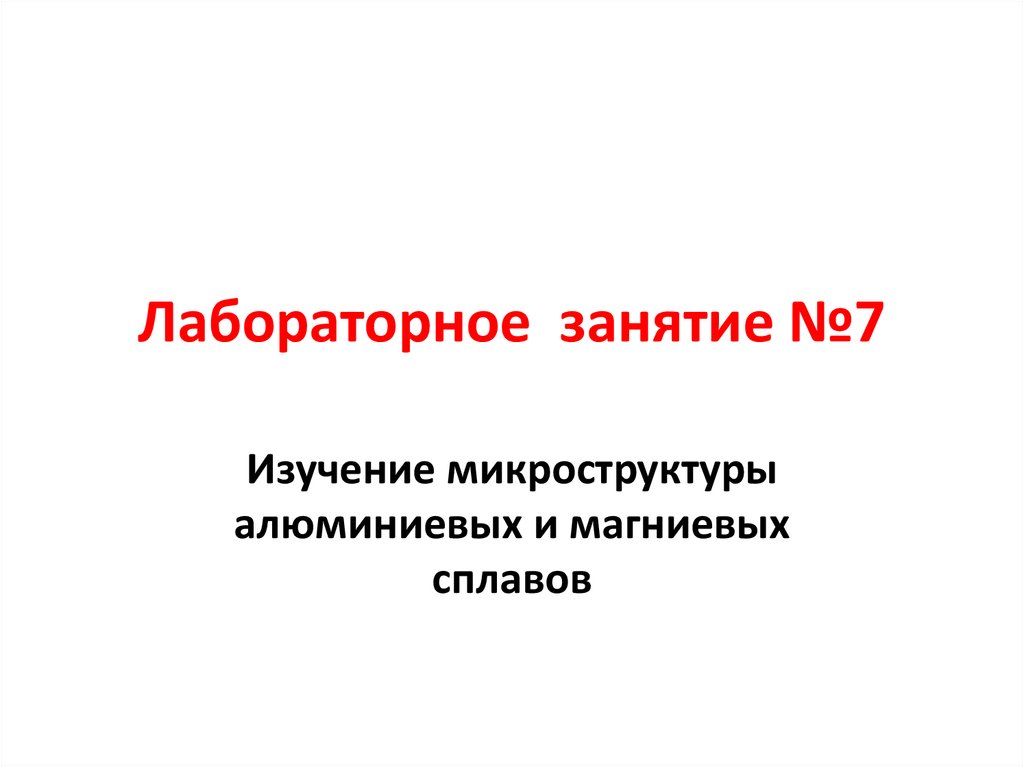

1. Лабораторное занятие №7

Изучение микроструктуры
алюминиевых и магниевых
сплавов

2.

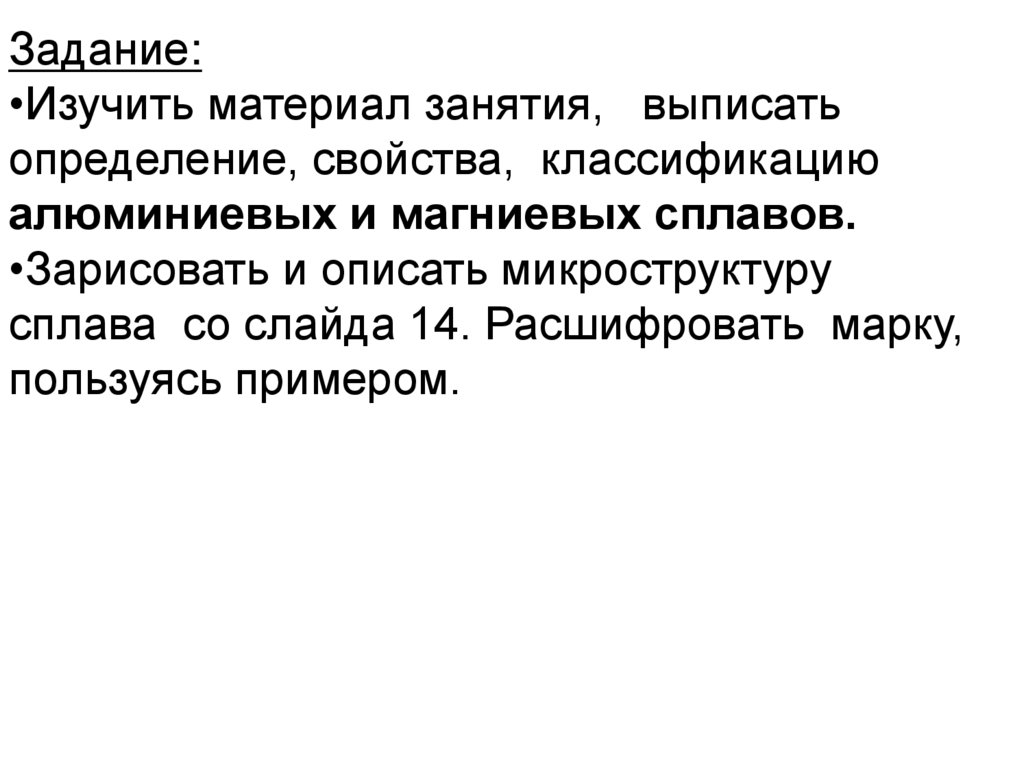

Задание:
•Изучить материал занятия, выписать
определение, свойства, классификацию
алюминиевых и магниевых сплавов.
•Зарисовать и описать микроструктуру
сплава со слайда 14. Расшифровать марку,
пользуясь примером.

3.

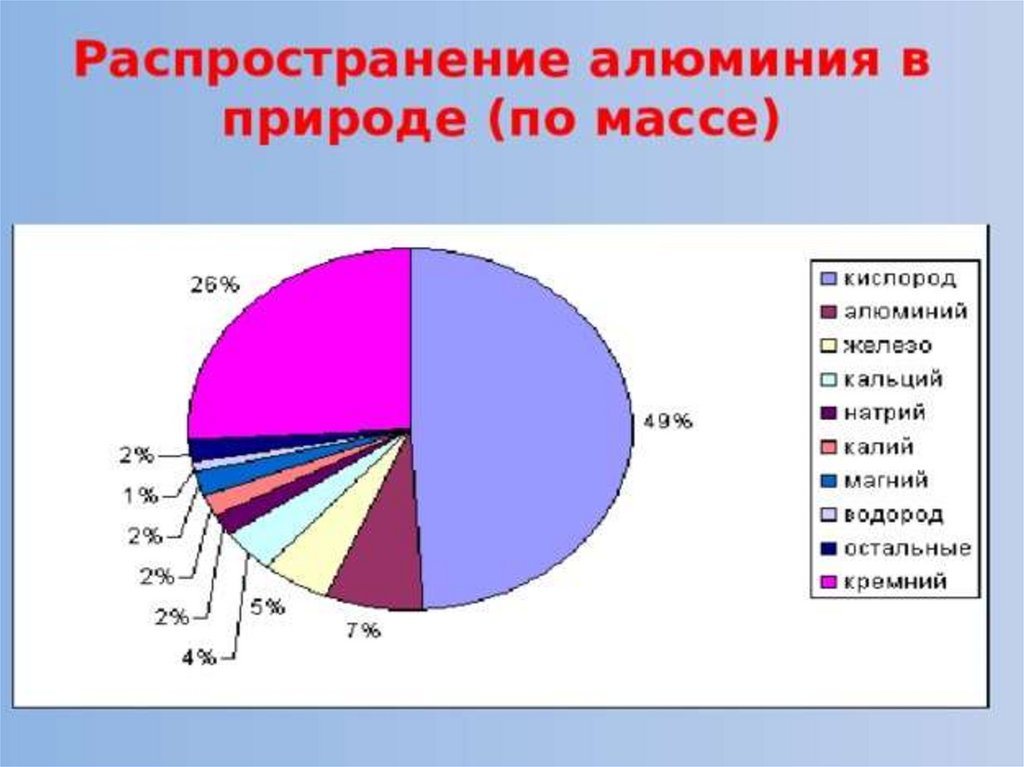

4.

5.

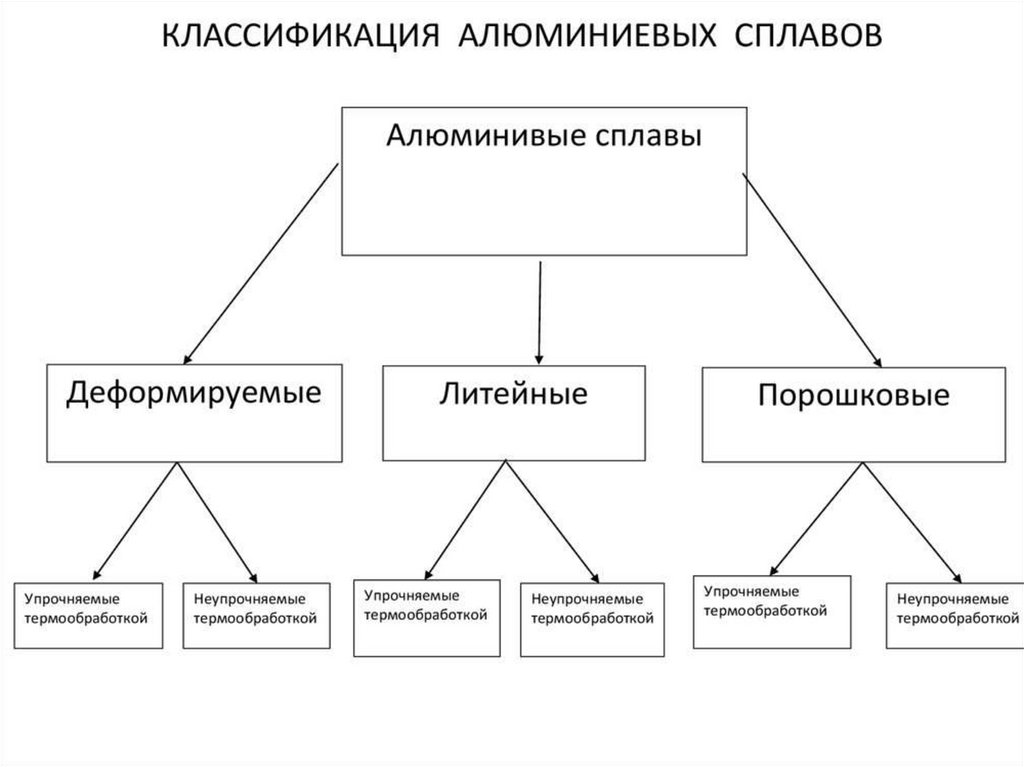

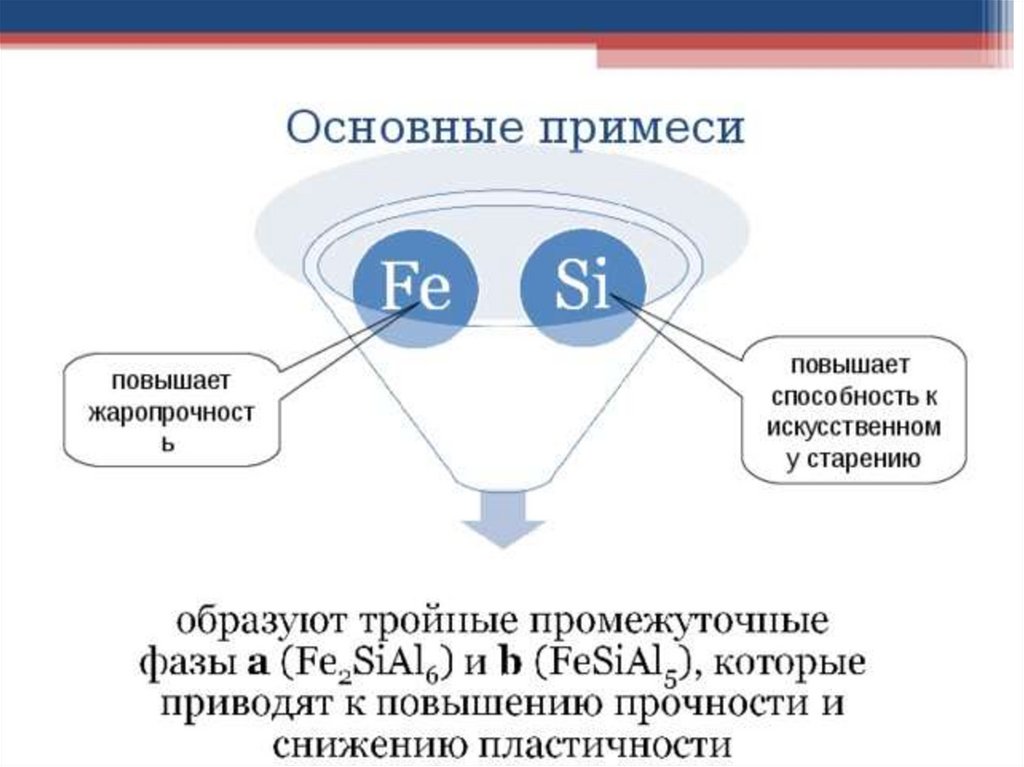

6.

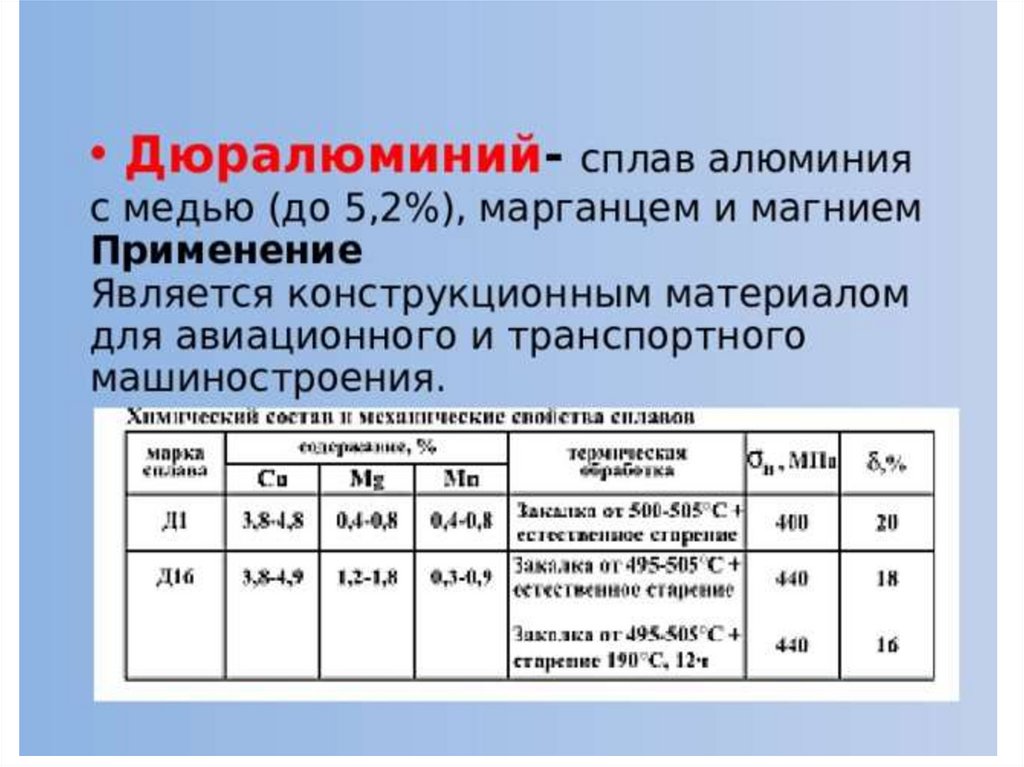

7.

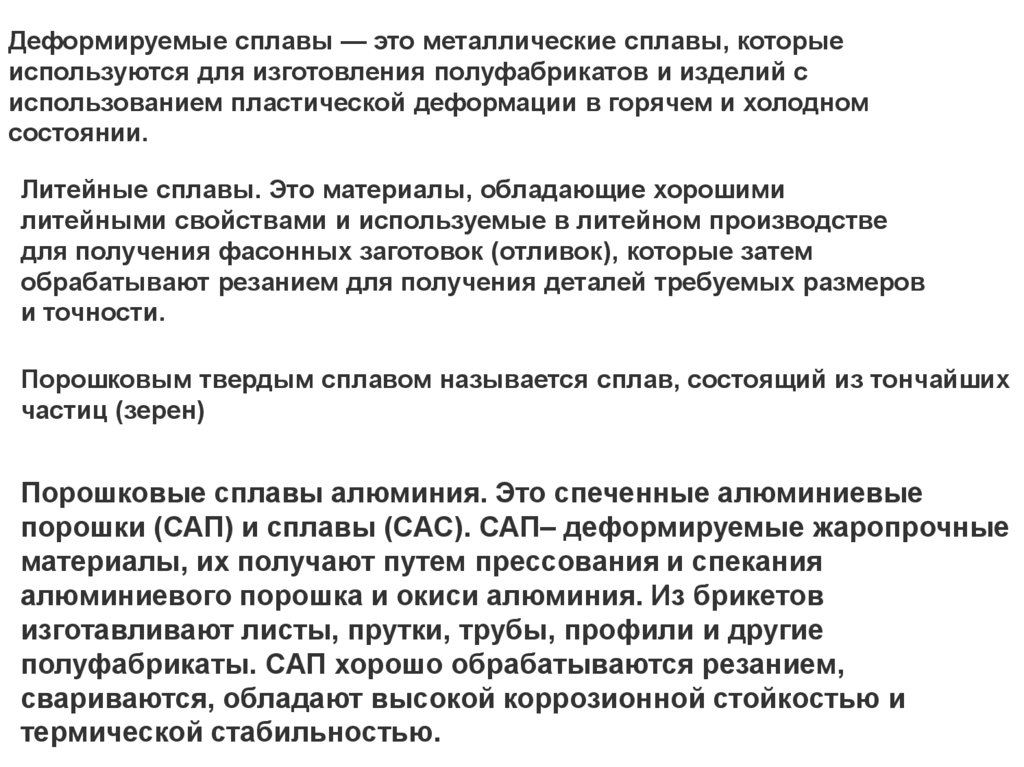

Деформируемые сплавы — это металлические сплавы, которые
используются для изготовления полуфабрикатов и изделий с
использованием пластической деформации в горячем и холодном
состоянии.
Литейные сплавы. Это материалы, обладающие хорошими
литейными свойствами и используемые в литейном производстве
для получения фасонных заготовок (отливок), которые затем
обрабатывают резанием для получения деталей требуемых размеров
и точности.
Порошковым твердым сплавом называется сплав, состоящий из тончайших
частиц (зерен)
Порошковые сплавы алюминия. Это спеченные алюминиевые
порошки (САП) и сплавы (САС). САП– деформируемые жаропрочные
материалы, их получают путем прессования и спекания
алюминиевого порошка и окиси алюминия. Из брикетов
изготавливают листы, прутки, трубы, профили и другие
полуфабрикаты. САП хорошо обрабатываются резанием,
свариваются, обладают высокой коррозионной стойкостью и
термической стабильностью.

8.

9.

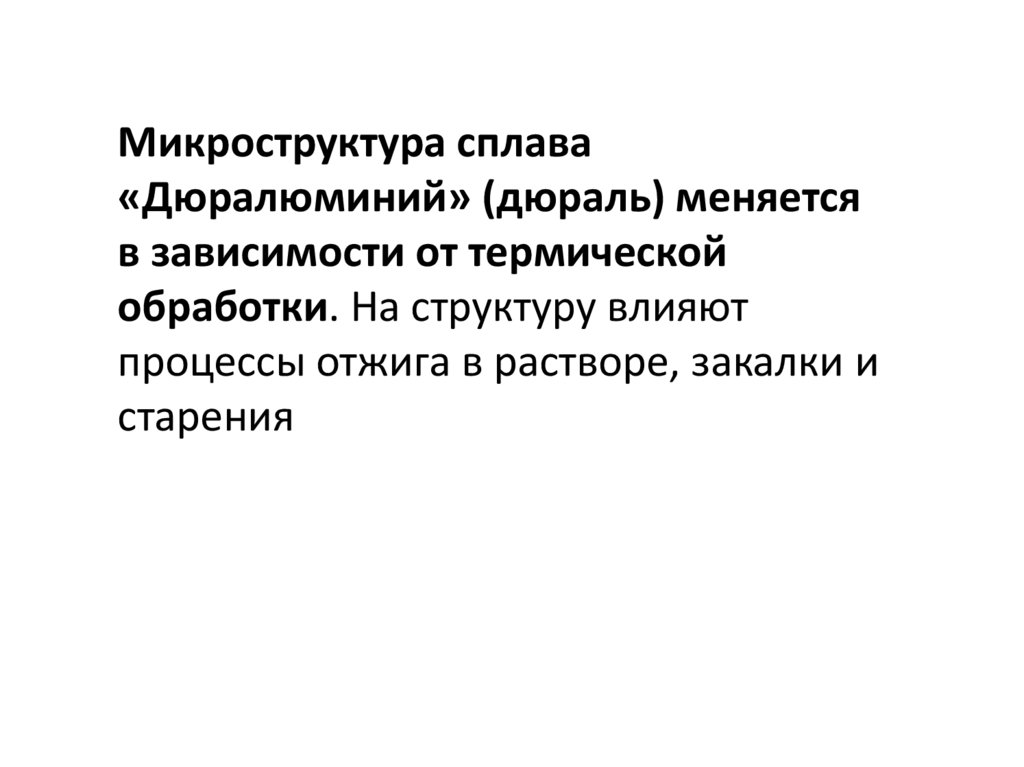

Микроструктура сплава
«Дюралюминий» (дюраль) меняется
в зависимости от термической
обработки. На структуру влияют
процессы отжига в растворе, закалки и
старения

10.

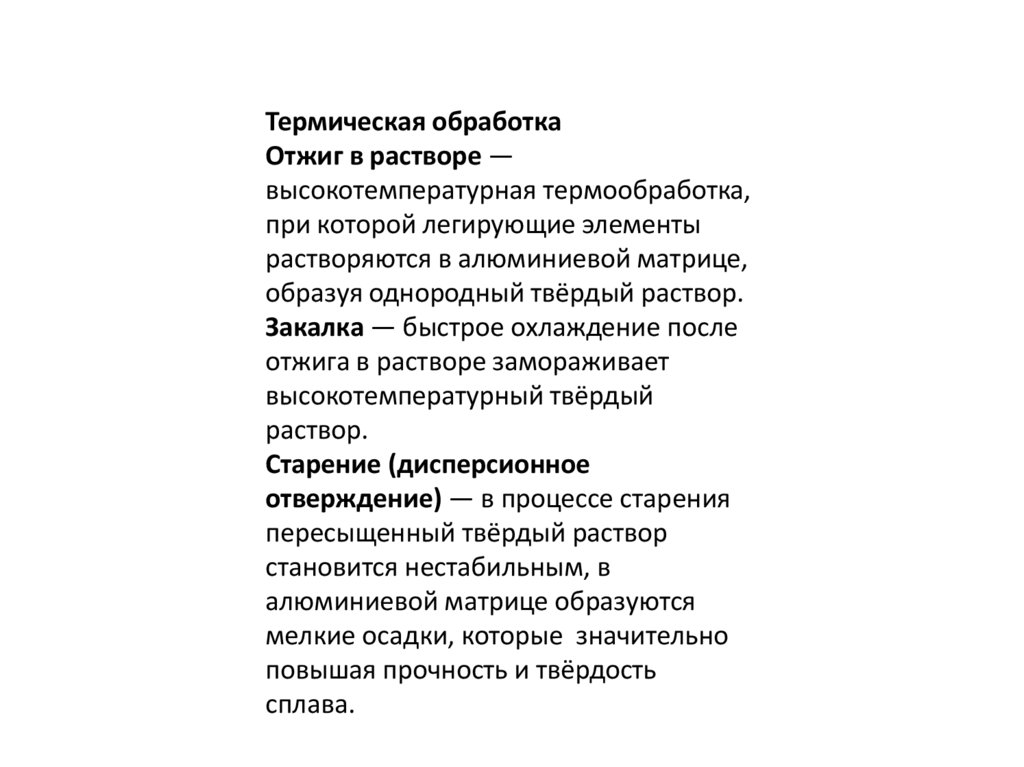

Термическая обработка
Отжиг в растворе —
высокотемпературная термообработка,
при которой легирующие элементы
растворяются в алюминиевой матрице,
образуя однородный твёрдый раствор.
Закалка — быстрое охлаждение после
отжига в растворе замораживает
высокотемпературный твёрдый
раствор.
Старение (дисперсионное
отверждение) — в процессе старения
пересыщенный твёрдый раствор
становится нестабильным, в
алюминиевой матрице образуются
мелкие осадки, которые значительно
повышая прочность и твёрдость
сплава.

11.

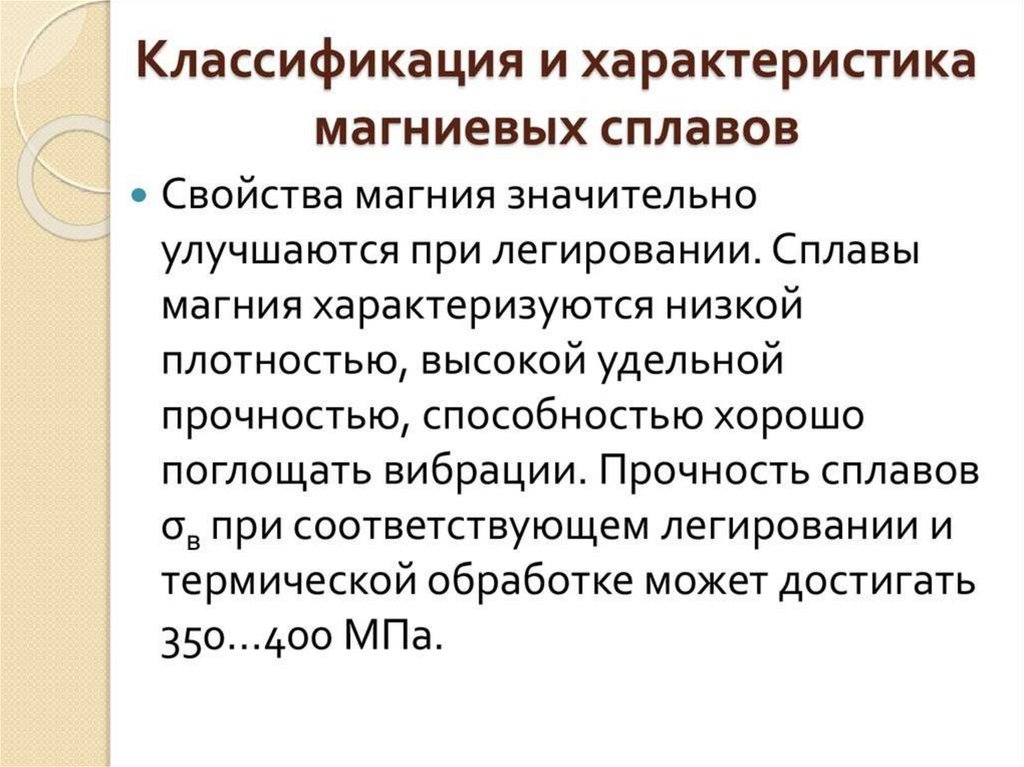

12.

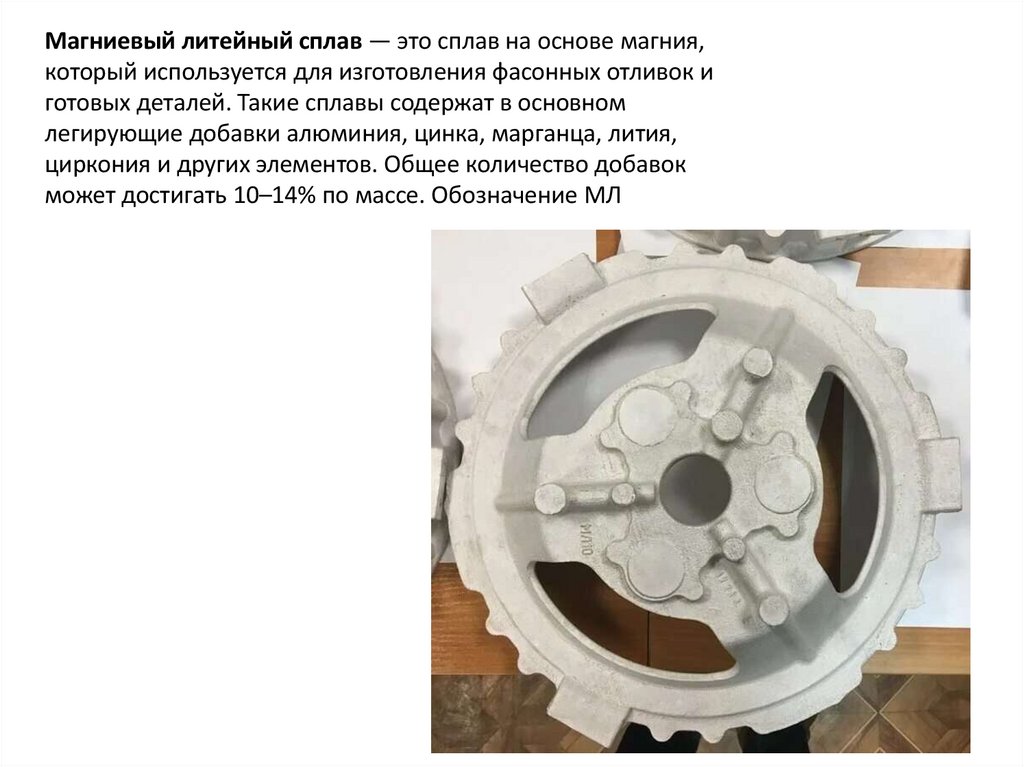

Магниевый литейный сплав — это сплав на основе магния,
который используется для изготовления фасонных отливок и
готовых деталей. Такие сплавы содержат в основном
легирующие добавки алюминия, цинка, марганца, лития,
циркония и других элементов. Общее количество добавок
может достигать 10–14% по массе. Обозначение МЛ

13.

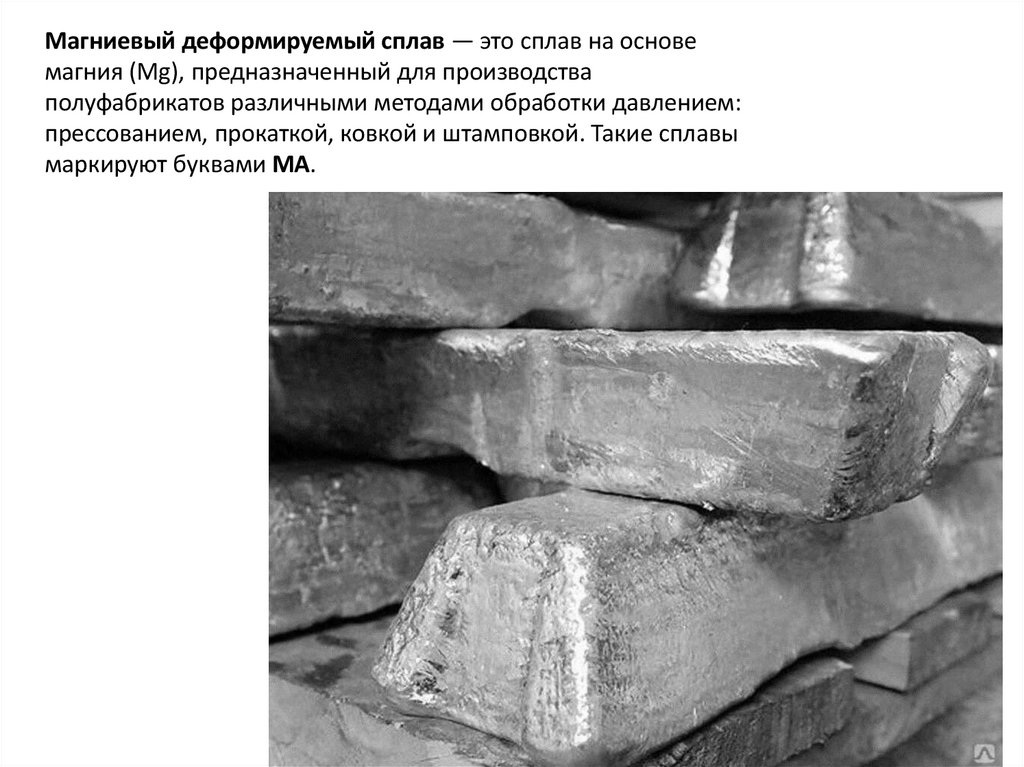

Магниевый деформируемый сплав — это сплав на основе
магния (Mg), предназначенный для производства
полуфабрикатов различными методами обработки давлением:
прессованием, прокаткой, ковкой и штамповкой. Такие сплавы
маркируют буквами МА.

14.

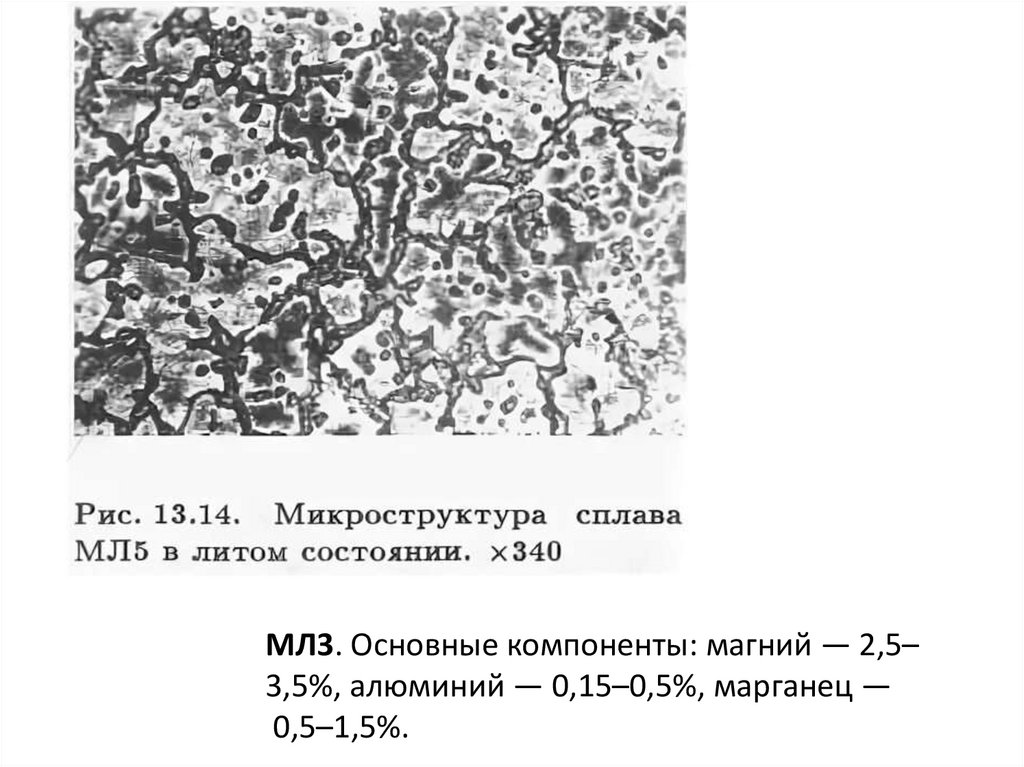

МЛ3. Основные компоненты: магний — 2,5–
3,5%, алюминий — 0,15–0,5%, марганец —
0,5–1,5%.
