Презентация_3графическая_подача_КП

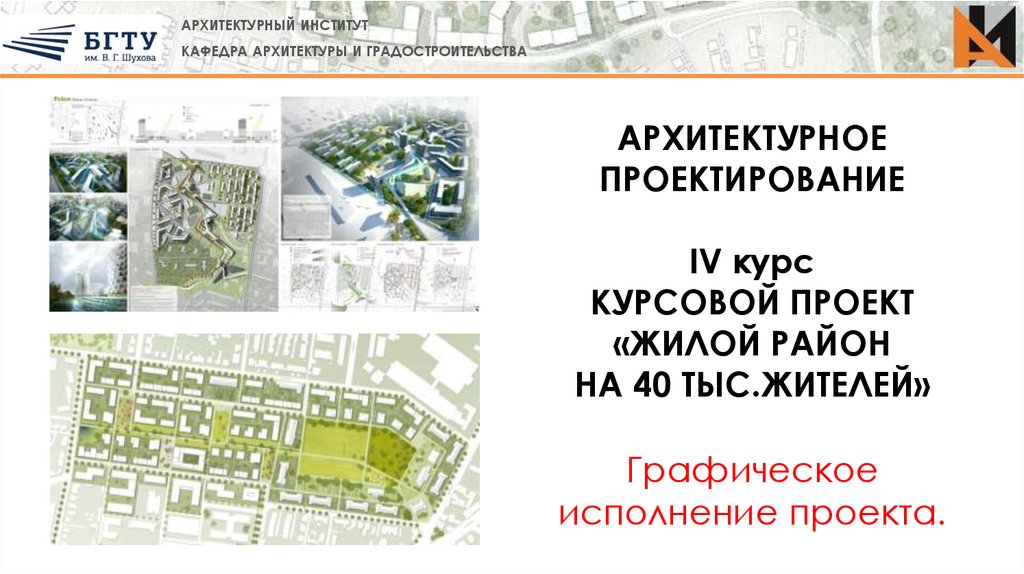

1.

АРХИТЕКТУРНЫЙ ИНСТИТУТ
КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
АРХИТЕКТУРНОЕ
ПРОЕКТИРОВАНИЕ
IV курс
КУРСОВОЙ ПРОЕКТ
«ЖИЛОЙ РАЙОН
НА 40 ТЫС.ЖИТЕЛЕЙ»
Графическое
исполнение проекта.

2.

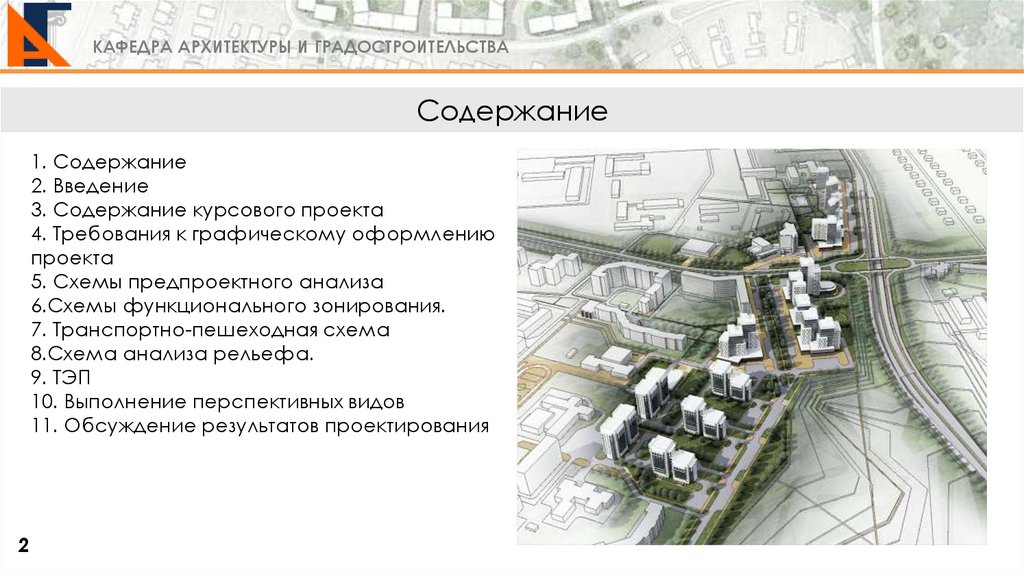

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Содержание
1. Содержание
2. Введение
3. Содержание курсового проекта
4. Требования к графическому оформлению
проекта
5. Схемы предпроектного анализа
6.Схемы функционального зонирования.
7. Транспортно-пешеходная схема
8.Схема анализа рельефа.
9. ТЭП
10. Выполнение перспективных видов
11. Обсуждение результатов проектирования
2

3.

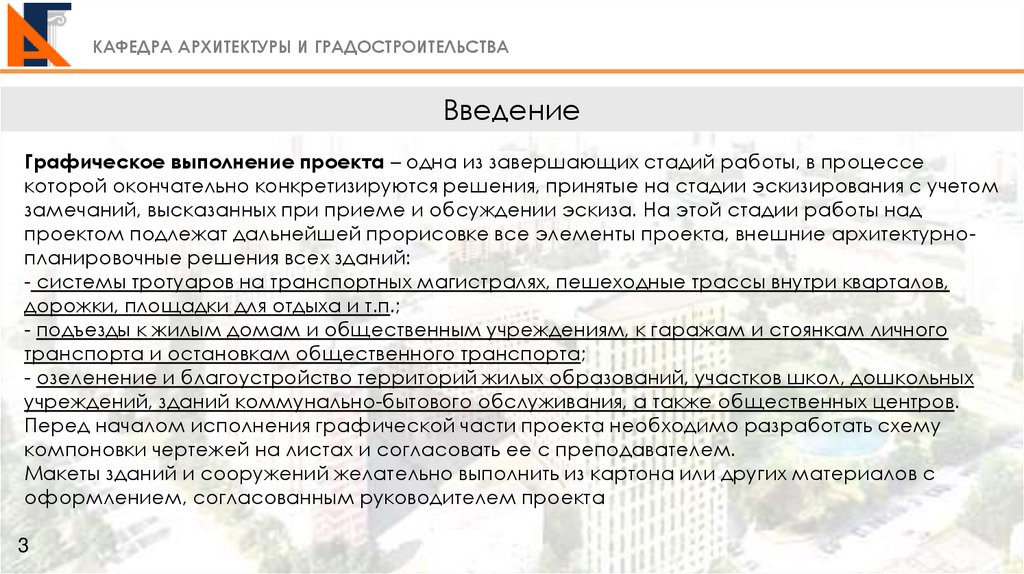

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Введение
Графическое выполнение проекта – одна из завершающих стадий работы, в процессе
которой окончательно конкретизируются решения, принятые на стадии эскизирования с учетом
замечаний, высказанных при приеме и обсуждении эскиза. На этой стадии работы над
проектом подлежат дальнейшей прорисовке все элементы проекта, внешние архитектурнопланировочные решения всех зданий:
- системы тротуаров на транспортных магистралях, пешеходные трассы внутри кварталов,
дорожки, площадки для отдыха и т.п.;
- подъезды к жилым домам и общественным учреждениям, к гаражам и стоянкам личного
транспорта и остановкам общественного транспорта;
- озеленение и благоустройство территорий жилых образований, участков школ, дошкольных
учреждений, зданий коммунально-бытового обслуживания, а также общественных центров.
Перед началом исполнения графической части проекта необходимо разработать схему
компоновки чертежей на листах и согласовать ее с преподавателем.
Макеты зданий и сооружений желательно выполнить из картона или других материалов с
оформлением, согласованным руководителем проекта
3

4.

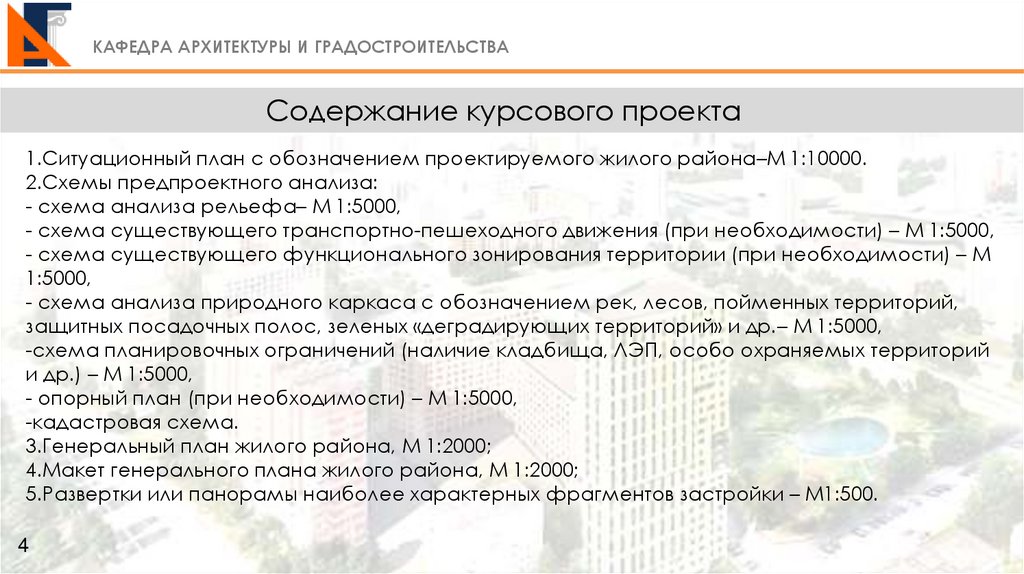

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Содержание курсового проекта
1.Ситуационный план с обозначением проектируемого жилого района–М 1:10000.
2.Схемы предпроектного анализа:
- схема анализа рельефа– М 1:5000,
- схема существующего транспортно-пешеходного движения (при необходимости) – М 1:5000,
- схема существующего функционального зонирования территории (при необходимости) – М
1:5000,
- схема анализа природного каркаса с обозначением рек, лесов, пойменных территорий,
защитных посадочных полос, зеленых «деградирующих территорий» и др.– М 1:5000,
-схема планировочных ограничений (наличие кладбища, ЛЭП, особо охраняемых территорий
и др.) – М 1:5000,
- опорный план (при необходимости) – М 1:5000,
-кадастровая схема.
3.Генеральный план жилого района, М 1:2000;
4.Макет генерального плана жилого района, М 1:2000;
5.Развертки или панорамы наиболее характерных фрагментов застройки – М1:500.
4

5.

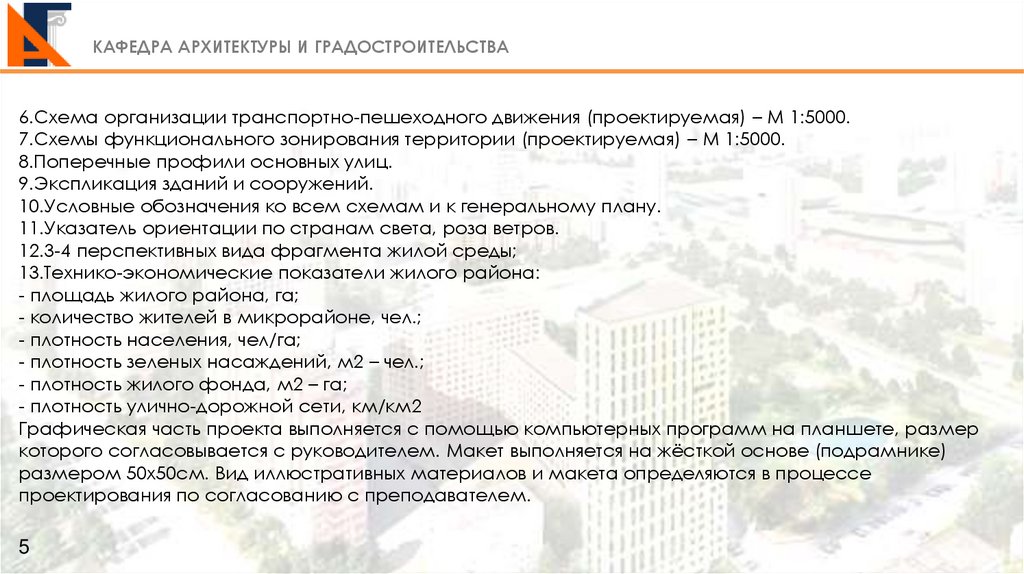

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
6.Схема организации транспортно-пешеходного движения (проектируемая) – М 1:5000.
7.Схемы функционального зонирования территории (проектируемая) – М 1:5000.
8.Поперечные профили основных улиц.
9.Экспликация зданий и сооружений.
10.Условные обозначения ко всем схемам и к генеральному плану.
11.Указатель ориентации по странам света, роза ветров.
12.3-4 перспективных вида фрагмента жилой среды;
13.Технико-экономические показатели жилого района:
- площадь жилого района, га;
- количество жителей в микрорайоне, чел.;
- плотность населения, чел/га;
- плотность зеленых насаждений, м2 – чел.;
- плотность жилого фонда, м2 – га;
- плотность улично-дорожной сети, км/км2
Графическая часть проекта выполняется с помощью компьютерных программ на планшете, размер
которого согласовывается с руководителем. Макет выполняется на жёсткой основе (подрамнике)
размером 50х50см. Вид иллюстративных материалов и макета определяются в процессе
проектирования по согласованию с преподавателем.
5

6.

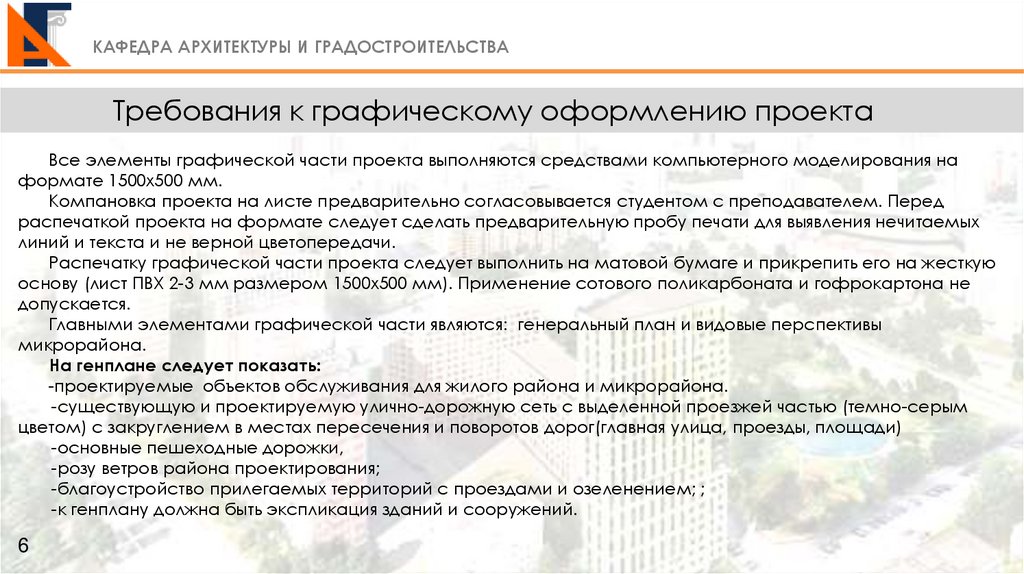

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Требования к графическому оформлению проекта
Все элементы графической части проекта выполняются средствами компьютерного моделирования на
формате 1500х500 мм.
Компановка проекта на листе предварительно согласовывается студентом с преподавателем. Перед
распечаткой проекта на формате следует сделать предварительную пробу печати для выявления нечитаемых
линий и текста и не верной цветопередачи.
Распечатку графической части проекта следует выполнить на матовой бумаге и прикрепить его на жесткую
основу (лист ПВХ 2-3 мм размером 1500х500 мм). Применение сотового поликарбоната и гофрокартона не
допускается.
Главными элементами графической части являются: генеральный план и видовые перспективы
микрорайона.
На генплане следует показать:
-проектируемые объектов обслуживания для жилого района и микрорайона.
-существующую и проектируемую улично-дорожную сеть с выделенной проезжей частью (темно-серым
цветом) с закруглением в местах пересечения и поворотов дорог(главная улица, проезды, площади)
-основные пешеходные дорожки,
-розу ветров района проектирования;
-благоустройство прилегаемых территорий с проездами и озеленением; ;
-к генплану должна быть экспликация зданий и сооружений.
6

7.

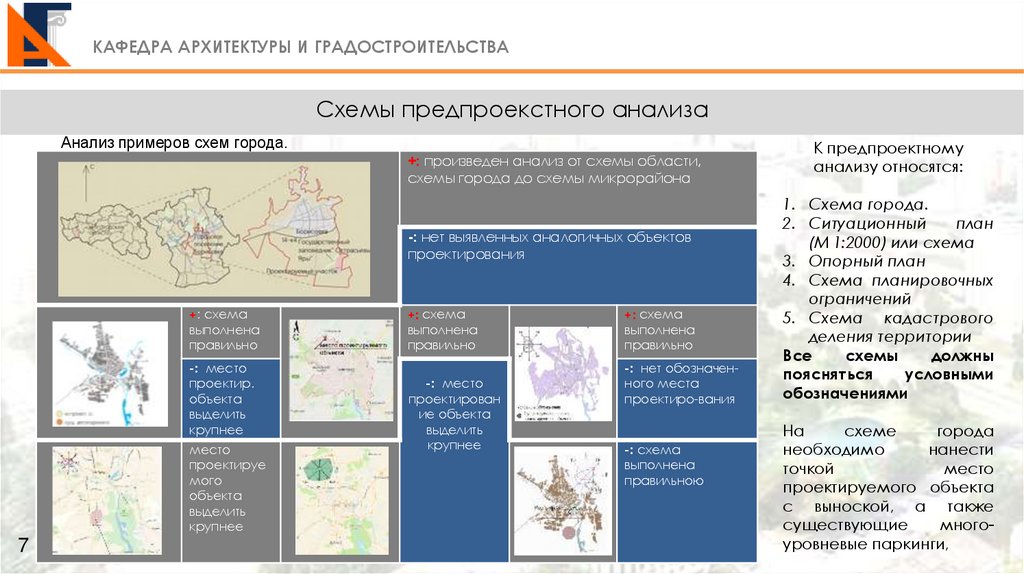

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Схемы предпроекстного анализа
Анализ примеров схем города.
+: произведен анализ от схемы области,
схемы города до схемы микрорайона
-: нет выявленных аналогичных объектов
проектирования
+: схема
выполнена
правильно
-: место
проектир.
объекта
выделить
крупнее
место
проектируе
мого
объекта
выделить
крупнее
7
+: схема
выполнена
правильно
-: место
проектирован
ие объекта
выделить
крупнее
+: схема
выполнена
правильно
-: нет обозначенного места
проектиро-вания
-: схема
выполнена
правильною
К предпроектному
анализу относятся:
1. Схема города.
2. Ситуационный
план
(М 1:2000) или схема
3. Опорный план
4. Схема планировочных
ограничений
5. Схема кадастрового
деления территории
Все
схемы
должны
поясняться
условными
обозначениями
На
схеме
города
необходимо
нанести
точкой
место
проектируемого объекта
с выноской, а также
существующие
многоуровневые паркинги,

8.

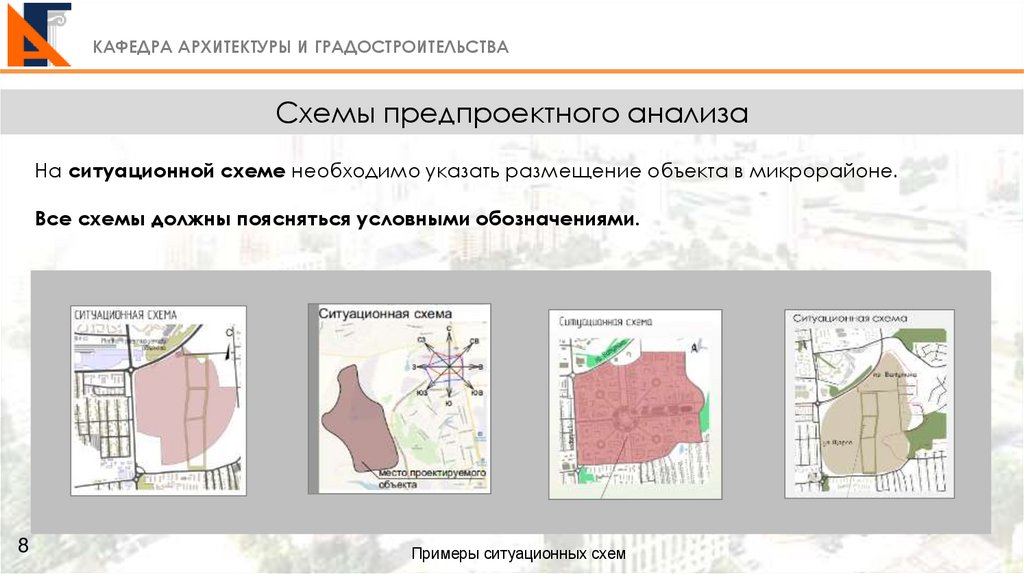

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Схемы предпроектного анализа
На ситуационной схеме необходимо указать размещение объекта в микрорайоне.
Все схемы должны поясняться условными обозначениями.
8
Примеры ситуационных схем

9.

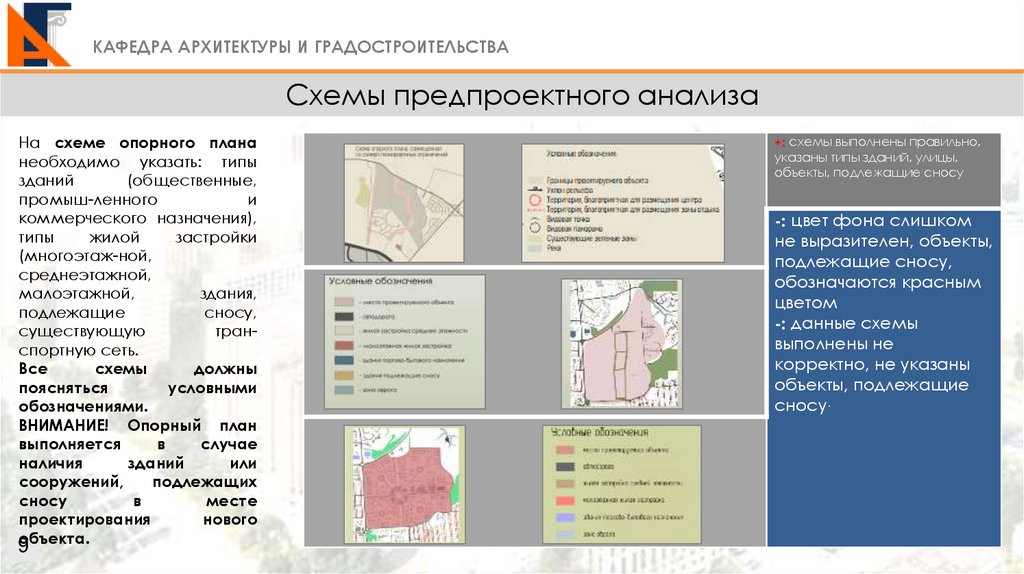

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Схемы предпроектного анализа
На схеме опорного плана
необходимо указать: типы
зданий
(общественные,
промыш-ленного
и
коммерческого назначения),
типы
жилой
застройки
(многоэтаж-ной,
среднеэтажной,
малоэтажной,
здания,
подлежащие
сносу,
существующую
транспортную сеть.
Все
схемы
должны
поясняться
условными
обозначениями.
ВНИМАНИЕ! Опорный план
выполняется
в
случае
наличия
зданий
или
сооружений,
подлежащих
сносу
в
месте
проектирования
нового
объекта.
9
+: схемы выполнены правильно,
указаны типы зданий, улицы,
объекты, подлежащие сносу
-: цвет фона слишком
не выразителен, объекты,
подлежащие сносу,
обозначаются красным
цветом
-: данные схемы
выполнены не
корректно, не указаны
объекты, подлежащие
сносу.

10.

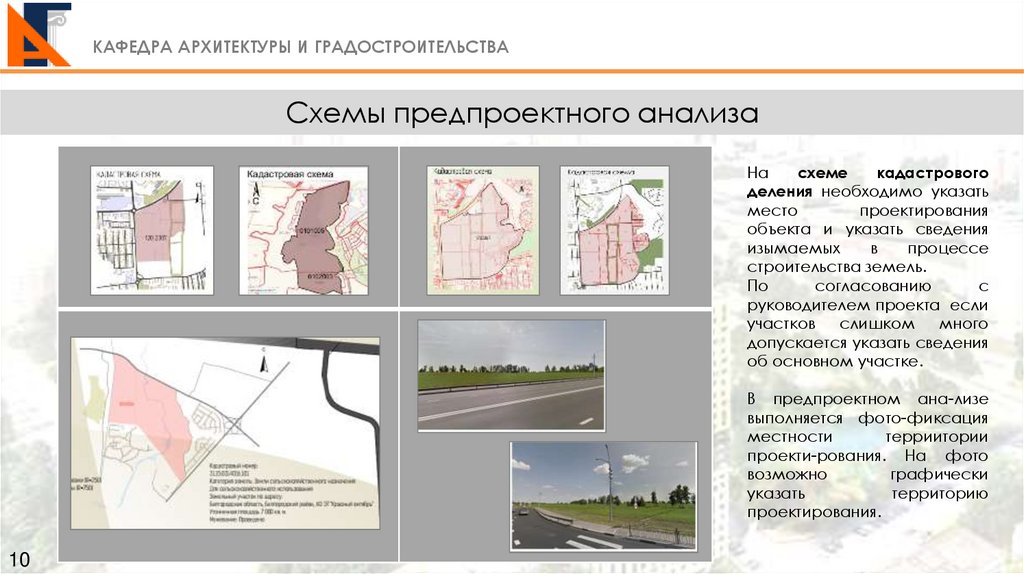

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Схемы предпроектного анализа
На
схеме
кадастрового
деления необходимо указать
место
проектирования
объекта и указать сведения
изымаемых
в
процессе
строительства земель.
По
согласованию
с
руководителем проекта если
участков
слишком
много
допускается указать сведения
об основном участке.
В предпроектном ана-лизе
выполняется фото-фиксация
местности
терриитории
проекти-рования. На фото
возможно
графически
указать
территорию
проектирования.
10

11.

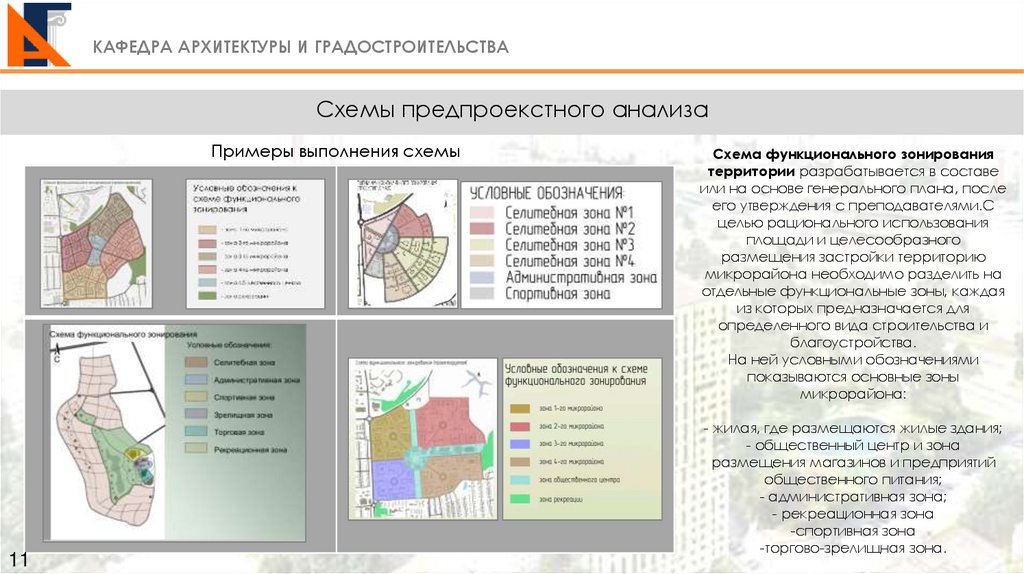

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Схемы предпроекстного анализа
Примеры выполнения схемы
11
Схема функционального зонирования
территории разрабатывается в составе
или на основе генерального плана, после
его утверждения с преподавателями.С
целью рационального использования
площади и целесообразного
размещения застройки территорию
микрорайона необходимо разделить на
отдельные функциональные зоны, каждая
из которых предназначается для
определенного вида строительства и
благоустройства.
На ней условными обозначениями
показываются основные зоны
микрорайона:
- жилая, где размещаются жилые здания;
- общественный центр и зона
размещения магазинов и предприятий
общественного питания;
- административная зона;
- рекреационная зона
-спортивная зона
-торгово-зрелищная зона.

12.

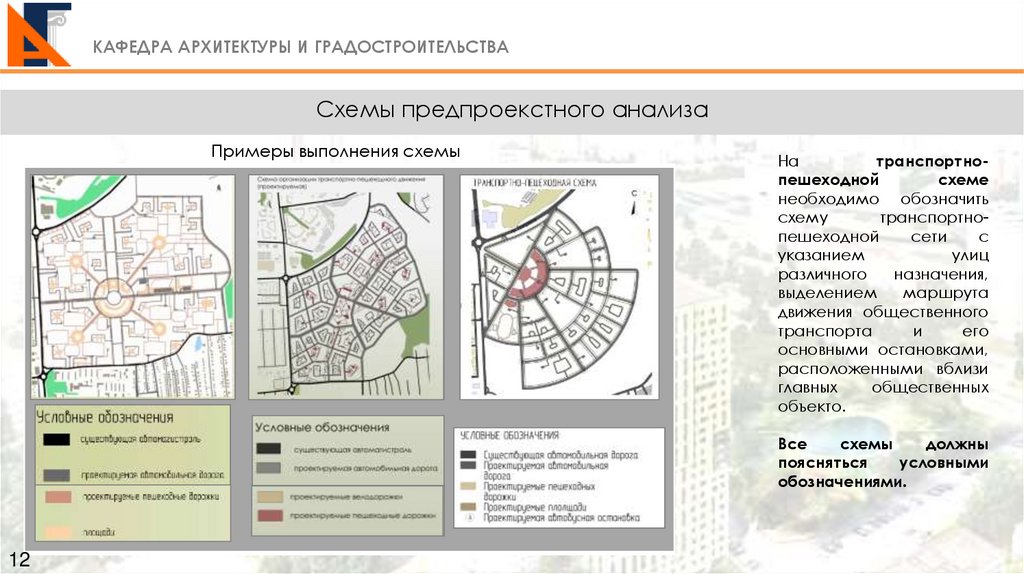

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Схемы предпроекстного анализа
Примеры выполнения схемы
На
транспортнопешеходной
схеме
необходимо обозначить
схему
транспортнопешеходной
сети
с
указанием
улиц
различного
назначения,
выделением
маршрута
движения общественного
транспорта
и
его
основными остановками,
расположенными вблизи
главных
общественных
объекто.
Все
схемы
должны
поясняться
условными
обозначениями.
12

13.

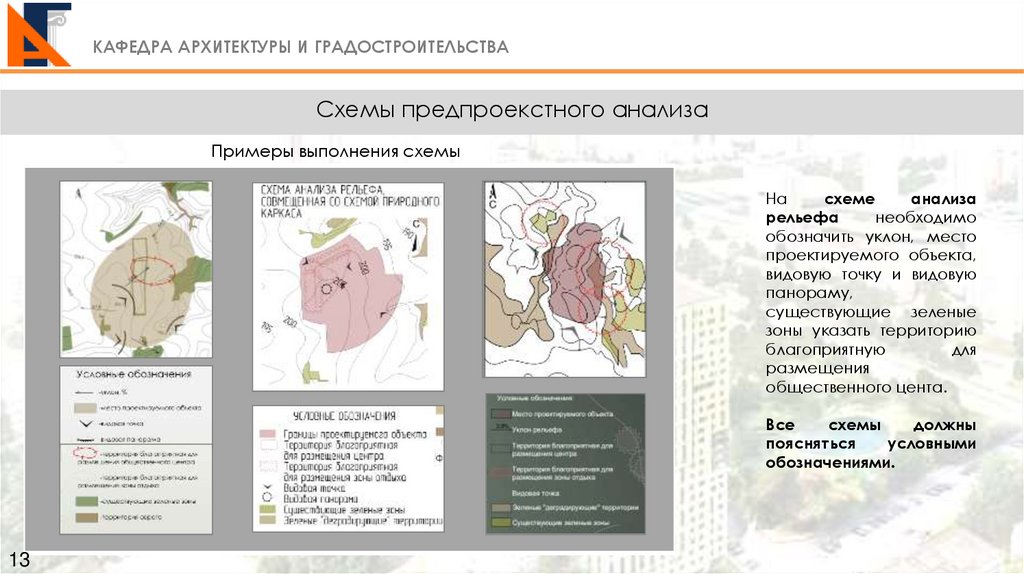

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Схемы предпроекстного анализа
Примеры выполнения схемы
На
схеме
анализа
рельефа
необходимо
обозначить уклон, место
проектируемого объекта,
видовую точку и видовую
панораму,
существующие зеленые
зоны указать территорию
благоприятную
для
размещения
общественного цента.
Все
схемы
должны
поясняться
условными
обозначениями.
13

14.

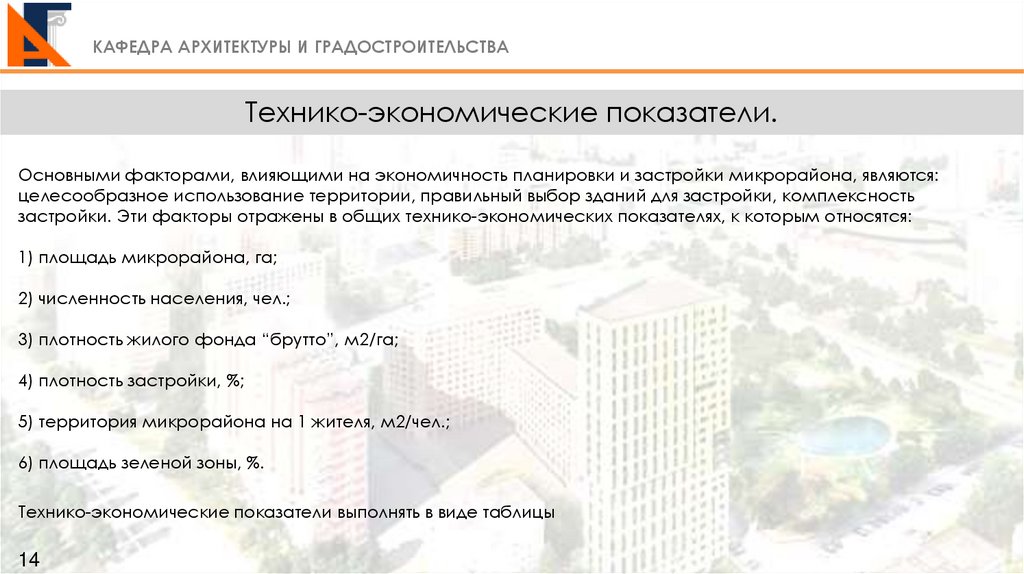

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Технико-экономические показатели.
Основными факторами, влияющими на экономичность планировки и застройки микрорайона, являются:
целесообразное использование территории, правильный выбор зданий для застройки, комплексность
застройки. Эти факторы отражены в общих технико-экономических показателях, к которым относятся:
1) площадь микрорайона, га;
2) численность населения, чел.;
3) плотность жилого фонда “брутто”, м2/га;
4) плотность застройки, %;
5) территория микрорайона на 1 жителя, м2/чел.;
6) площадь зеленой зоны, %.
Технико-экономические показатели выполнять в виде таблицы
14

15.

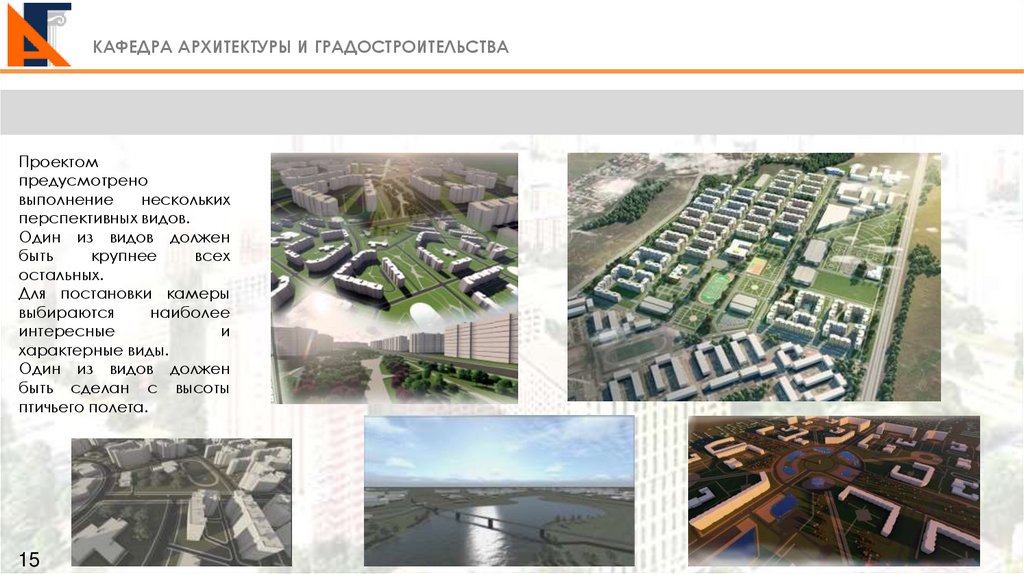

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Проектом
предусмотрено
выполнение
нескольких
перспективных видов.
Один из видов должен
быть
крупнее
всех
остальных.
Для постановки камеры
выбираются
наиболее
интересные
и
характерные виды.
Один из видов должен
быть сделан с высоты
птичьего полета.
15

16.

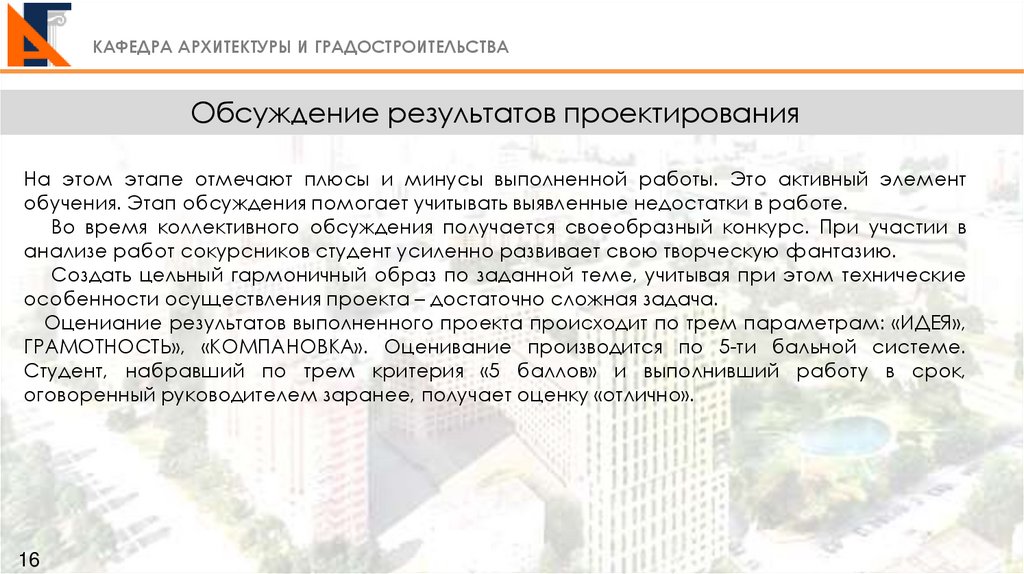

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА
Обсуждение результатов проектирования
На этом этапе отмечают плюсы и минусы выполненной работы. Это активный элемент
обучения. Этап обсуждения помогает учитывать выявленные недостатки в работе.
Во время коллективного обсуждения получается своеобразный конкурс. При участии в
анализе работ сокурсников студент усиленно развивает свою творческую фантазию.
Создать цельный гармоничный образ по заданной теме, учитывая при этом технические
особенности осуществления проекта – достаточно сложная задача.
Оцениание результатов выполненного проекта происходит по трем параметрам: «ИДЕЯ»,
ГРАМОТНОСТЬ», «КОМПАНОВКА». Оценивание производится по 5-ти бальной системе.
Студент, набравший по трем критерия «5 баллов» и выполнивший работу в срок,
оговоренный руководителем заранее, получает оценку «отлично».
16
