4 лекция (1)

1. Артросиндесмология

ФГАОУ ВО «Государственный университет просвещения»
Медицинский факультет
Артросиндесмология
к.м.н.Якиманская Ю.О.

2.

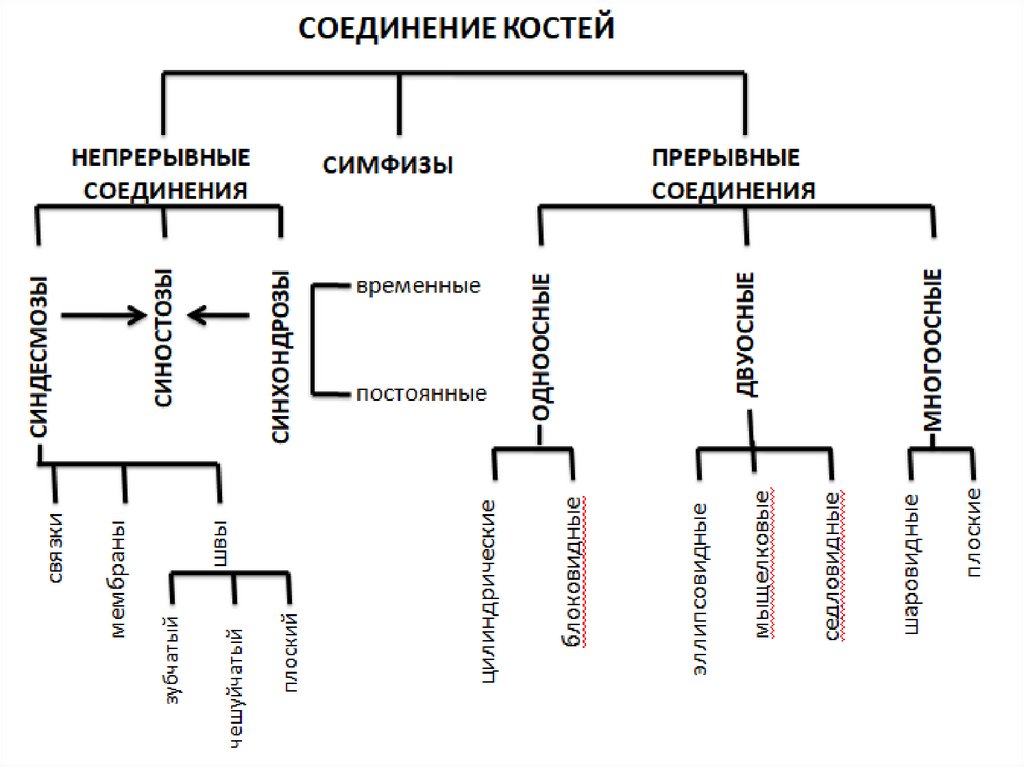

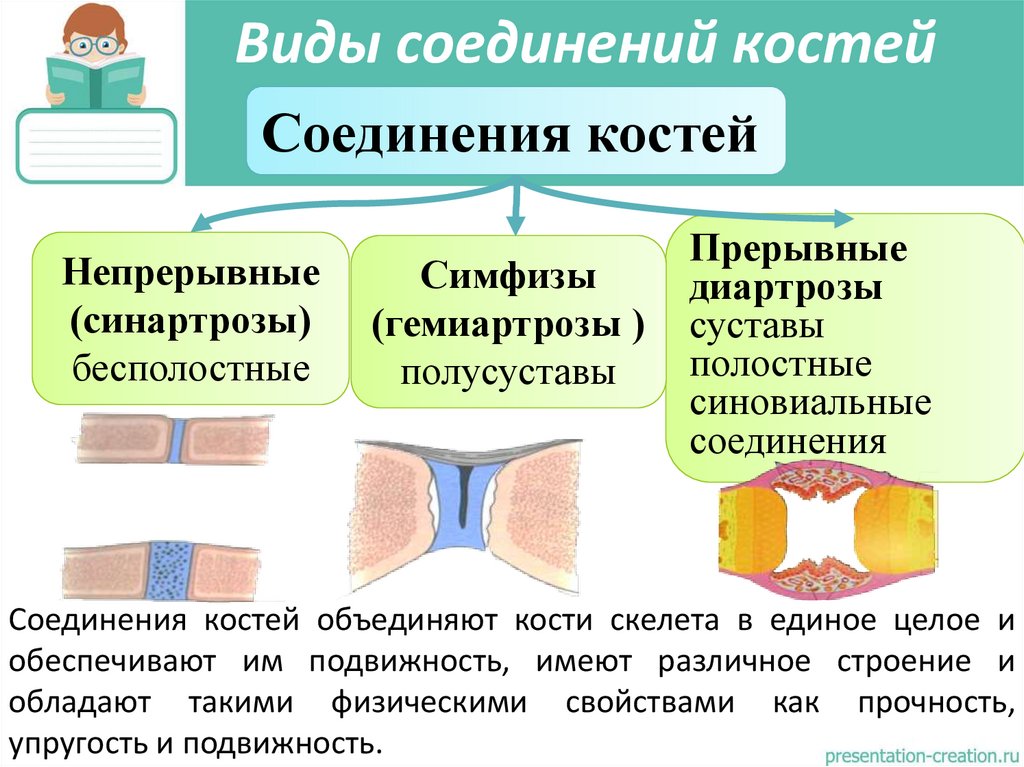

3. Виды соединений костей

Соединения костей
Непрерывные
(синартрозы)
бесполостные
Симфизы
(гемиартрозы )
полусуставы
Прерывные
диартрозы
суставы
полостные
синовиальные
соединения
Соединения костей объединяют кости скелета в единое целое и
обеспечивают им подвижность, имеют различное строение и
обладают такими физическими свойствами как прочность,
упругость и подвижность.

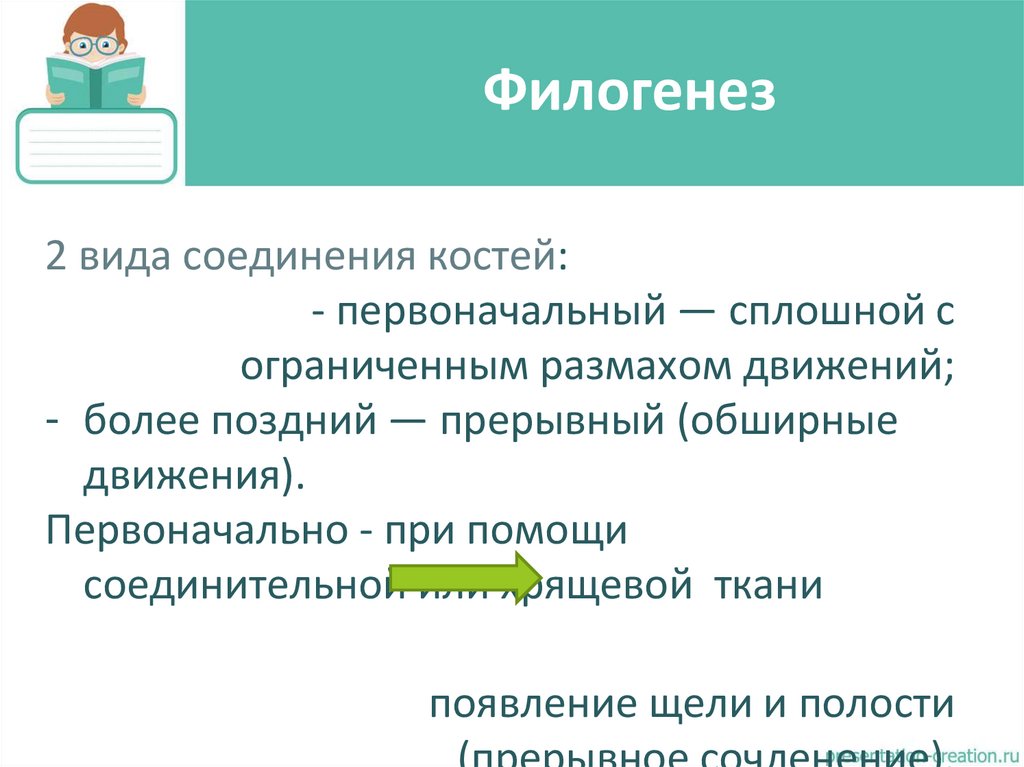

4. Филогенез

2 вида соединения костей:
- первоначальный — сплошной с
ограниченным размахом движений;
- более поздний — прерывный (обширные
движения).
Первоначально - при помощи
соединительной или хрящевой ткани
появление щели и полости

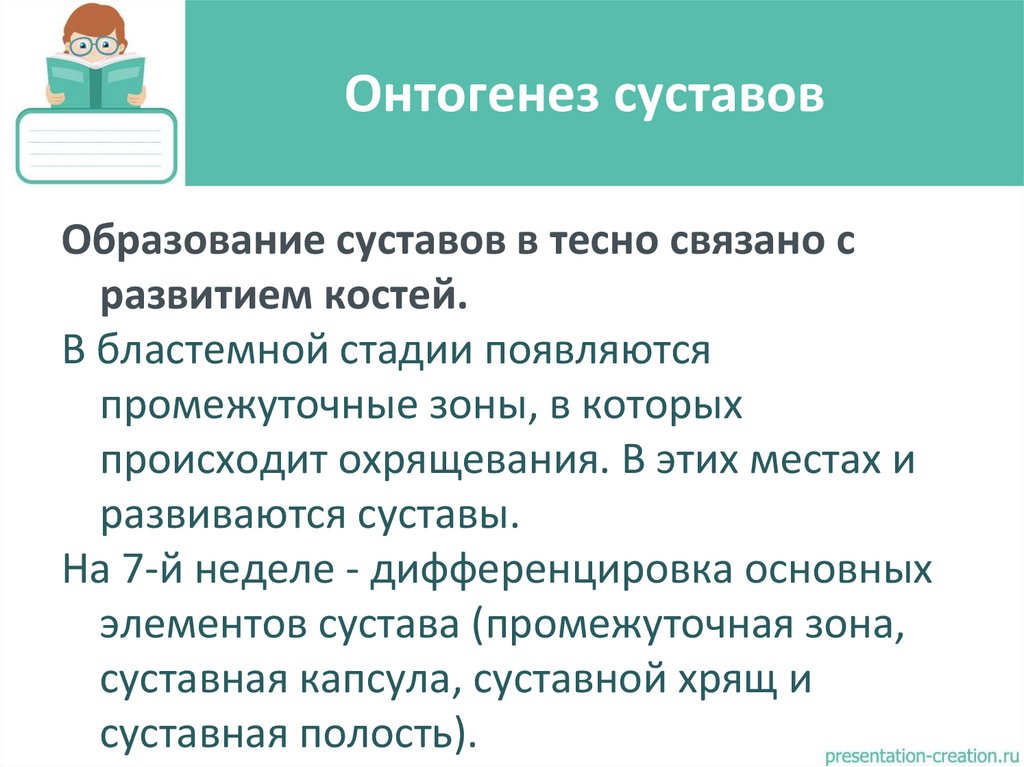

5. Онтогенез суставов

Образование суставов в тесно связано с
развитием костей.
В бластемной стадии появляются
промежуточные зоны, в которых
происходит охрящевания. В этих местах и
развиваются суставы.
На 7-й неделе - дифференцировка основных
элементов сустава (промежуточная зона,
суставная капсула, суставной хрящ и
суставная полость).

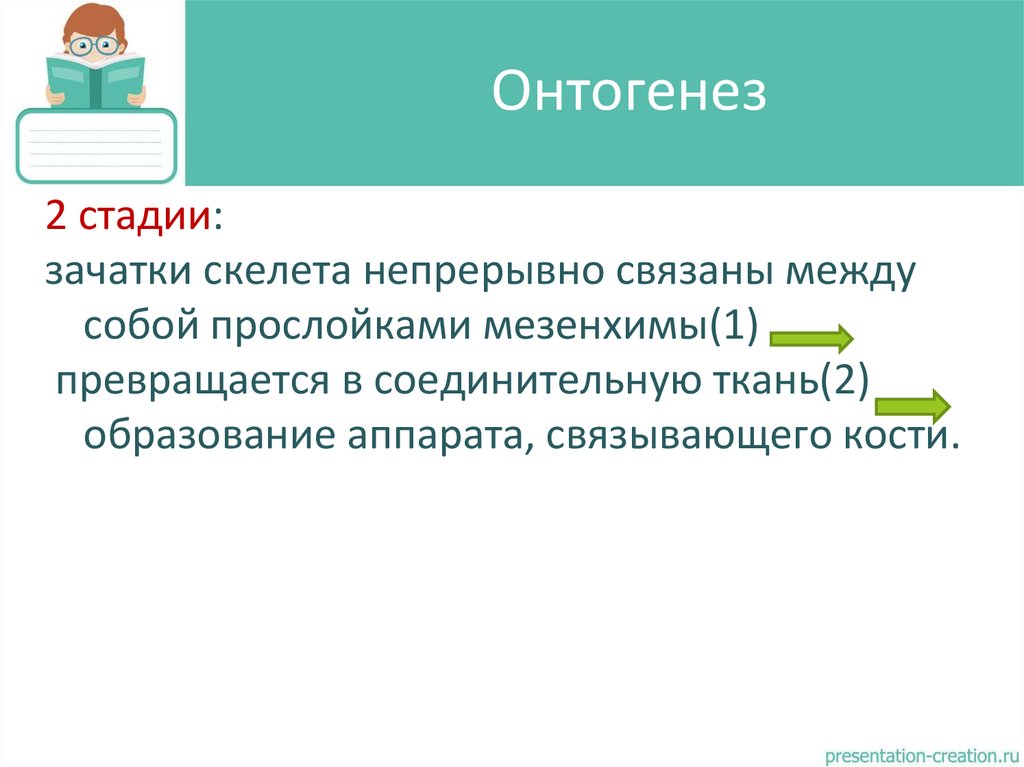

6. Онтогенез

2 стадии:
зачатки скелета непрерывно связаны между
собой прослойками мезенхимы(1)
превращается в соединительную ткань(2)
образование аппарата, связывающего кости.

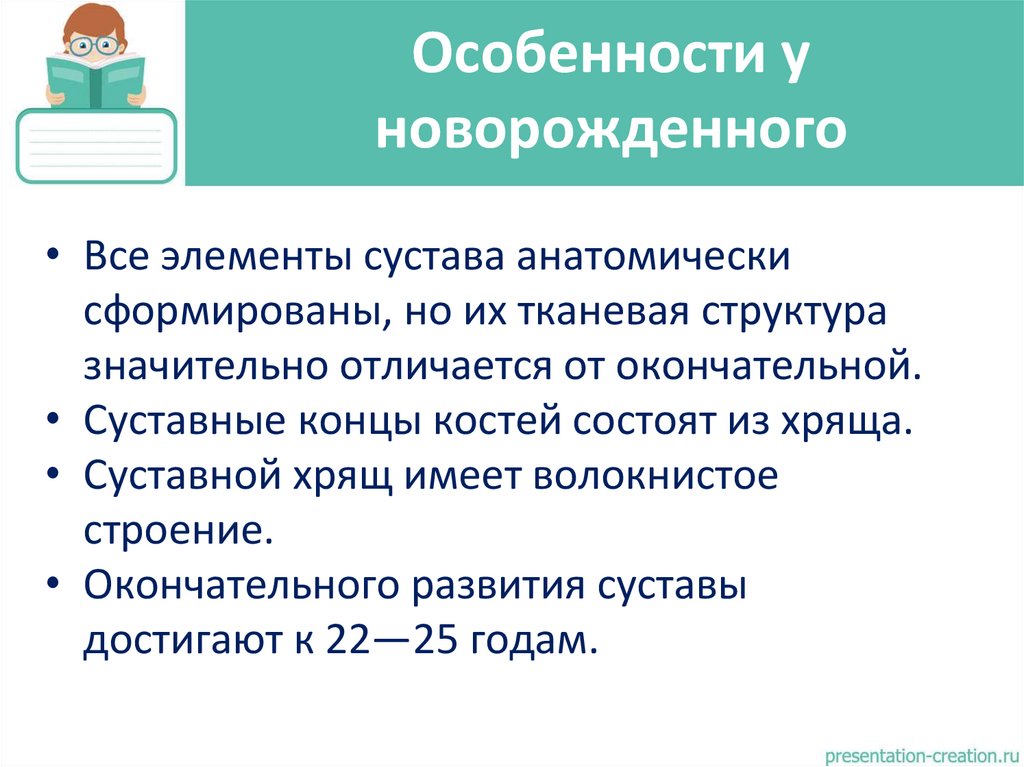

7. Особенности у новорожденного

• Все элементы сустава анатомически
сформированы, но их тканевая структура
значительно отличается от окончательной.
• Суставные концы костей состоят из хряща.
• Суставной хрящ имеет волокнистое
строение.
• Окончательного развития суставы
достигают к 22—25 годам.

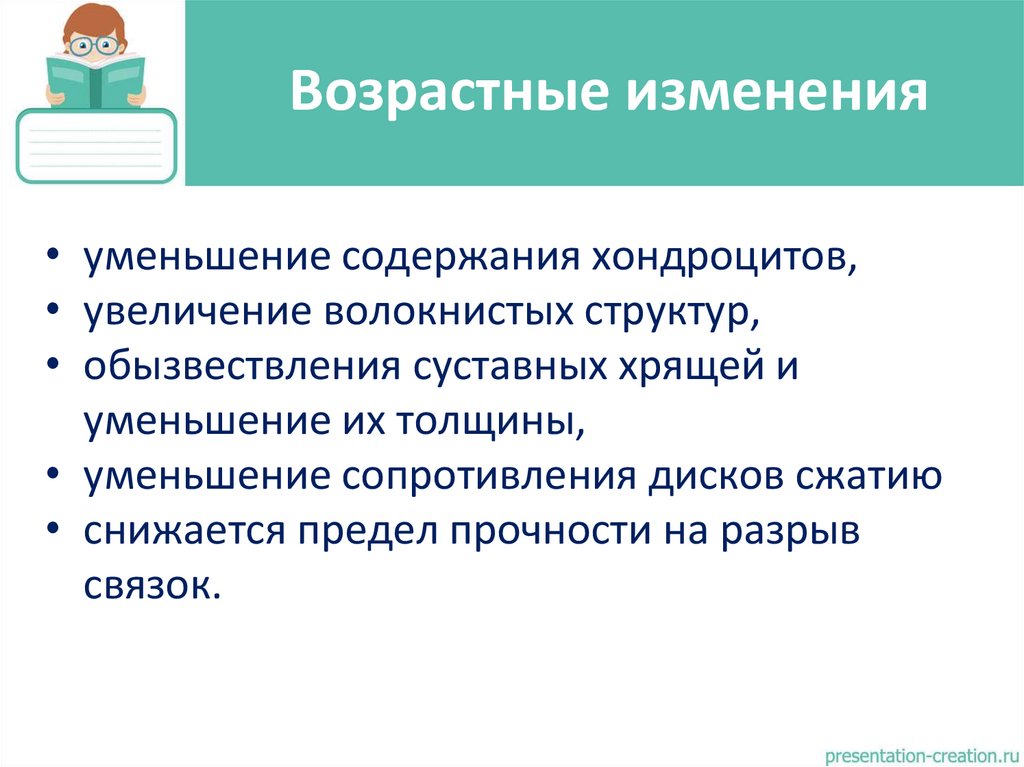

8. Возрастные изменения

• уменьшение содержания хондроцитов,
• увеличение волокнистых структур,
• обызвествления суставных хрящей и
уменьшение их толщины,
• уменьшение сопротивления дисков сжатию
• снижается предел прочности на разрыв
связок.

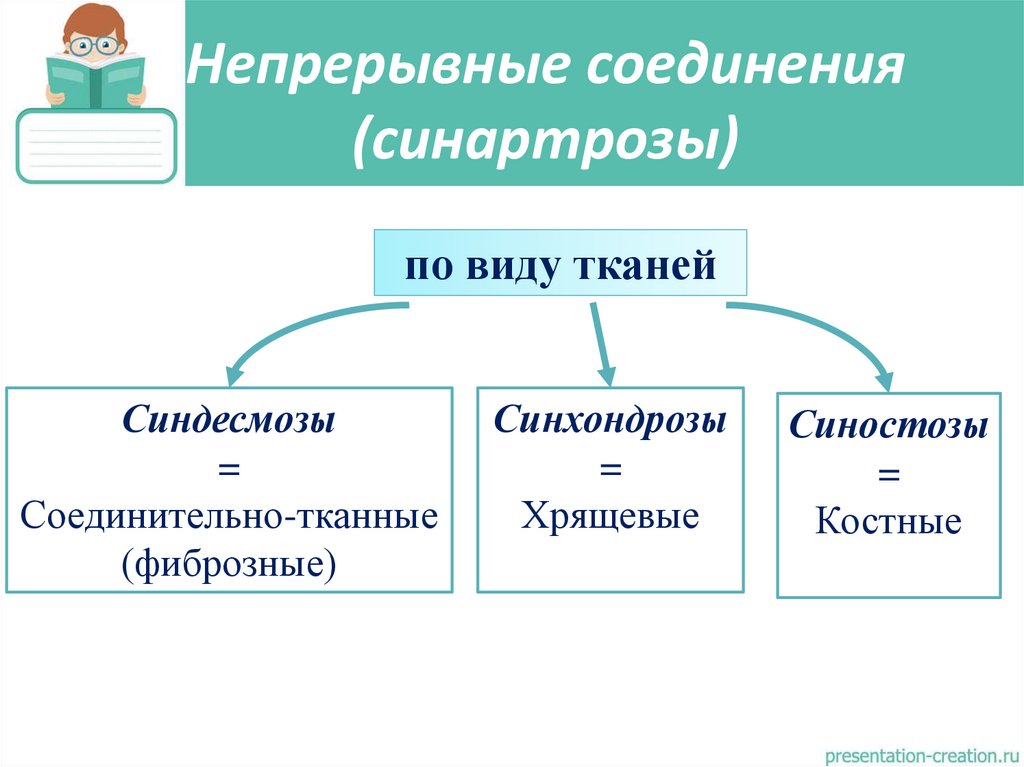

9. Непрерывные соединения (синартрозы)

по виду тканей
Синдесмозы
=
Cоединительно-тканные
(фиброзные)
Синхондрозы
=
Хрящевые
Синостозы
=
Костные

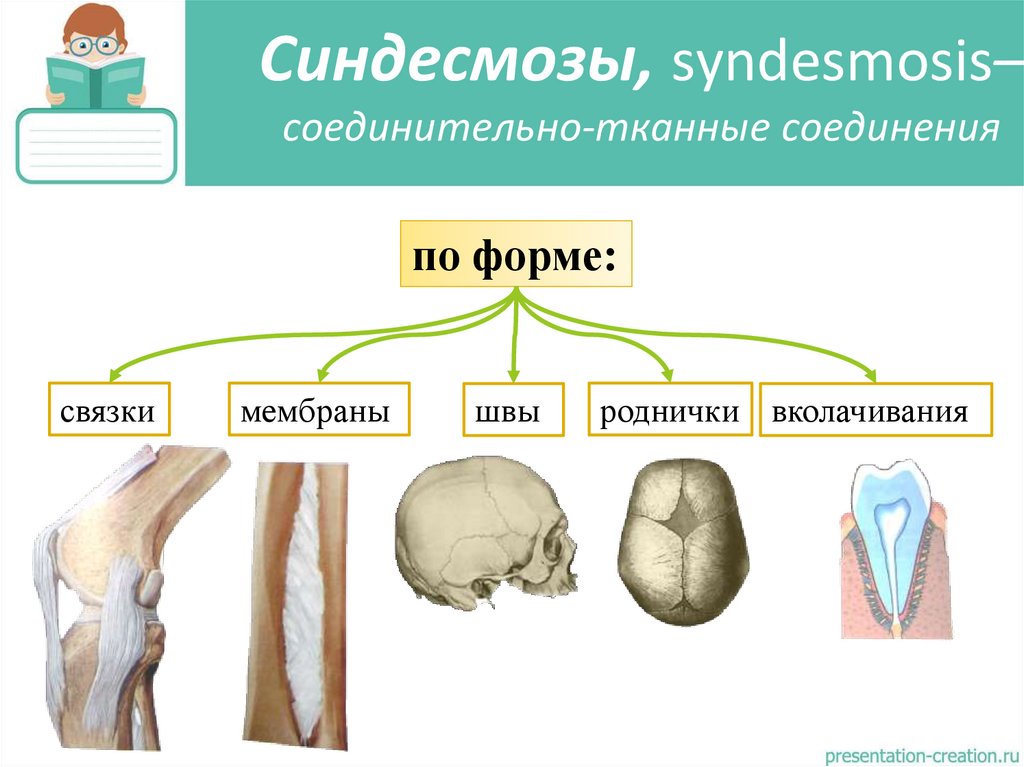

10. Синдесмозы, syndesmosis– соединительно-тканные соединения

по форме:
связки
мембраны
швы
роднички вколачивания

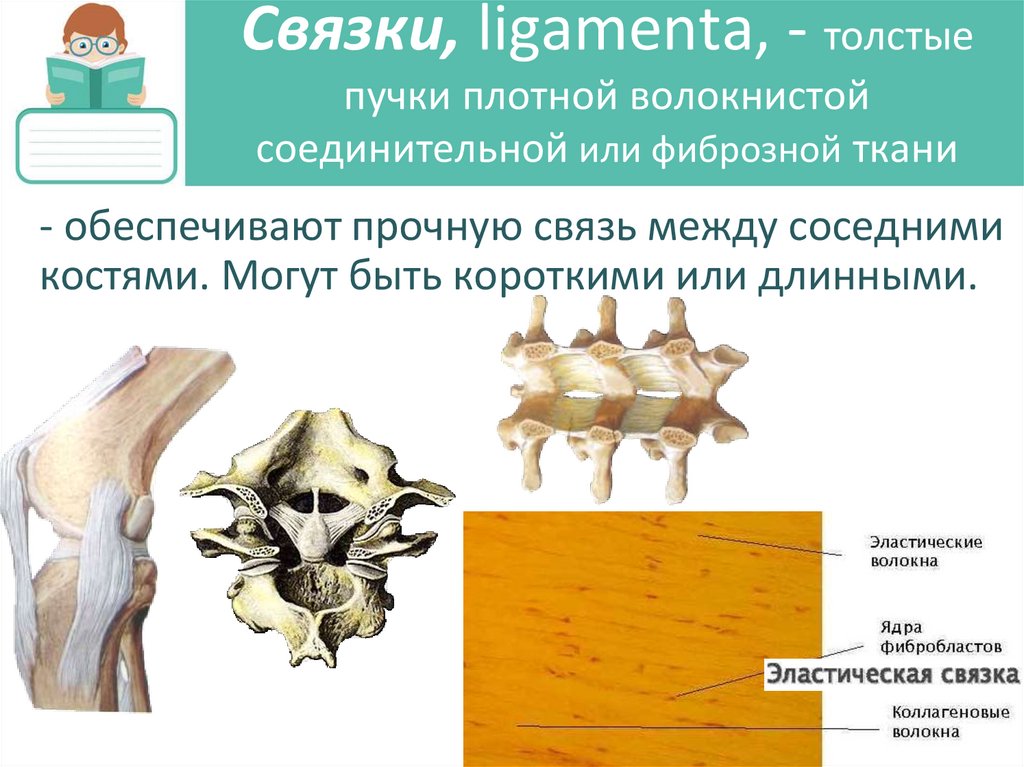

11. Связки, ligamenta, - толстые пучки плотной волокнистой соединительной или фиброзной ткани

- обеспечивают прочную связь между соседними
костями. Могут быть короткими или длинными.

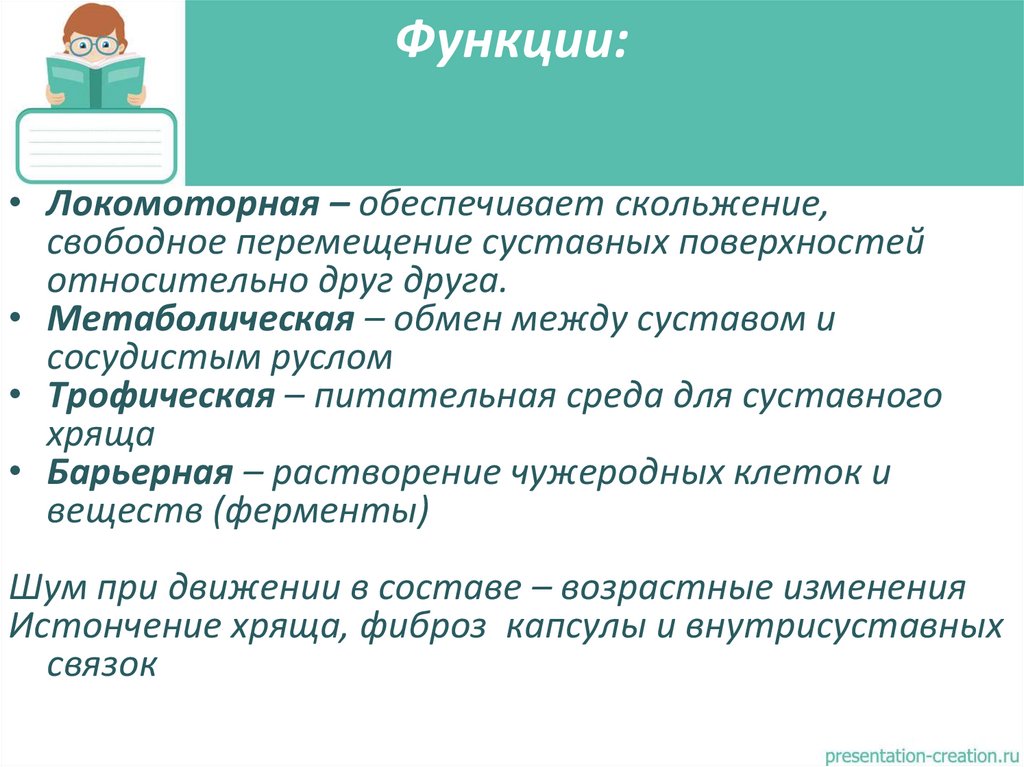

12. Функции:

• Локомоторная – обеспечивает скольжение,
свободное перемещение суставных поверхностей
относительно друг друга.
• Метаболическая – обмен между суставом и
сосудистым руслом
• Трофическая – питательная среда для суставного
хряща
• Барьерная – растворение чужеродных клеток и
веществ (ферменты)
Шум при движении в составе – возрастные изменения
Истончение хряща, фиброз капсулы и внутрисуставных
связок

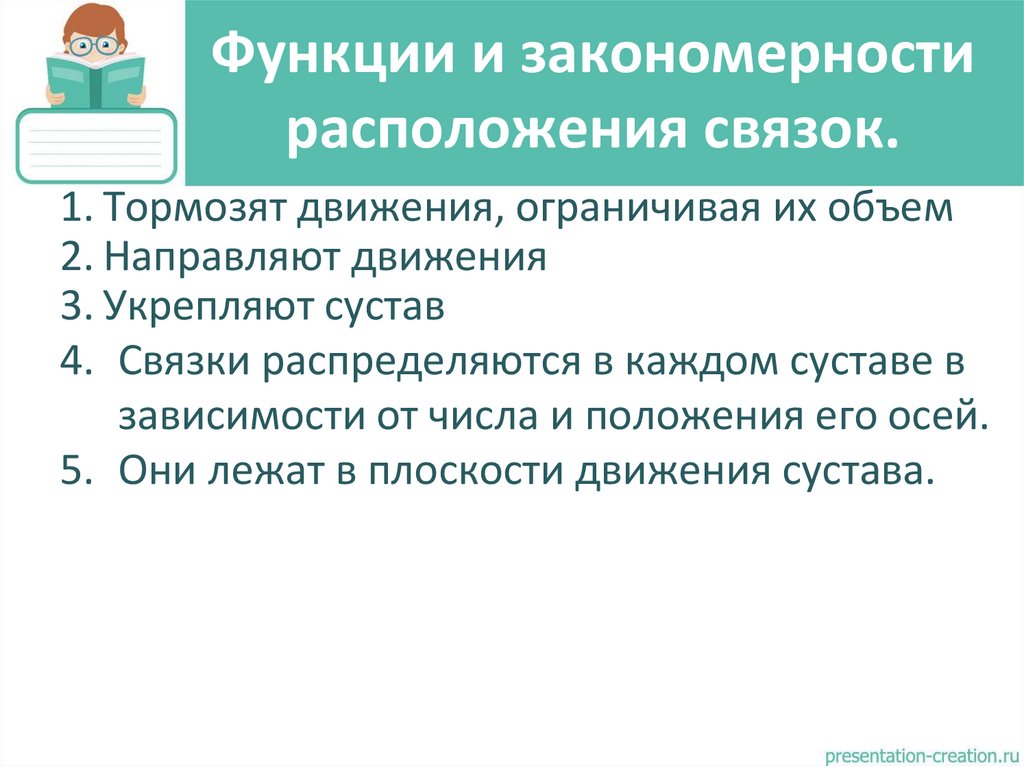

13. Функции и закономерности расположения связок.

1. Тормозят движения, ограничивая их объем
2. Направляют движения
3. Укрепляют сустав
4. Связки распределяются в каждом суставе в
зависимости от числа и положения его осей.
5. Они лежат в плоскости движения сустава.

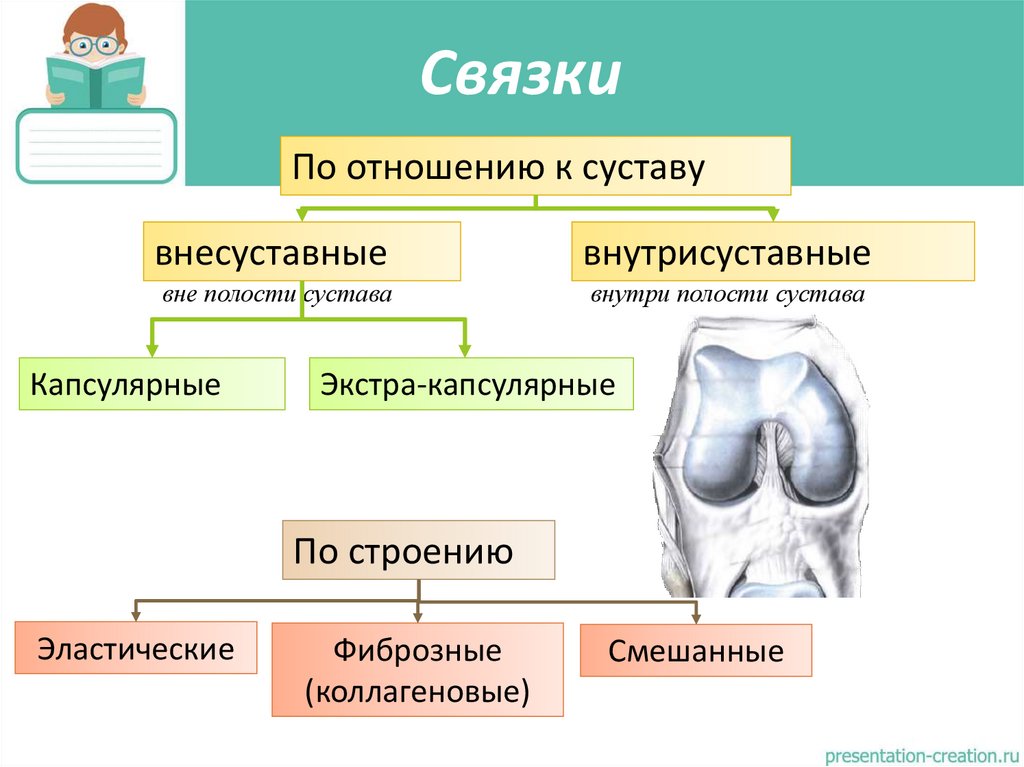

14. Связки

По отношению к суставу
внесуставные
внутрисуставные
вне полости сустава
внутри полости сустава
Капсулярные
Экстра-капсулярные
По строению
Эластические
Фиброзные
(коллагеновые)
Смешанные

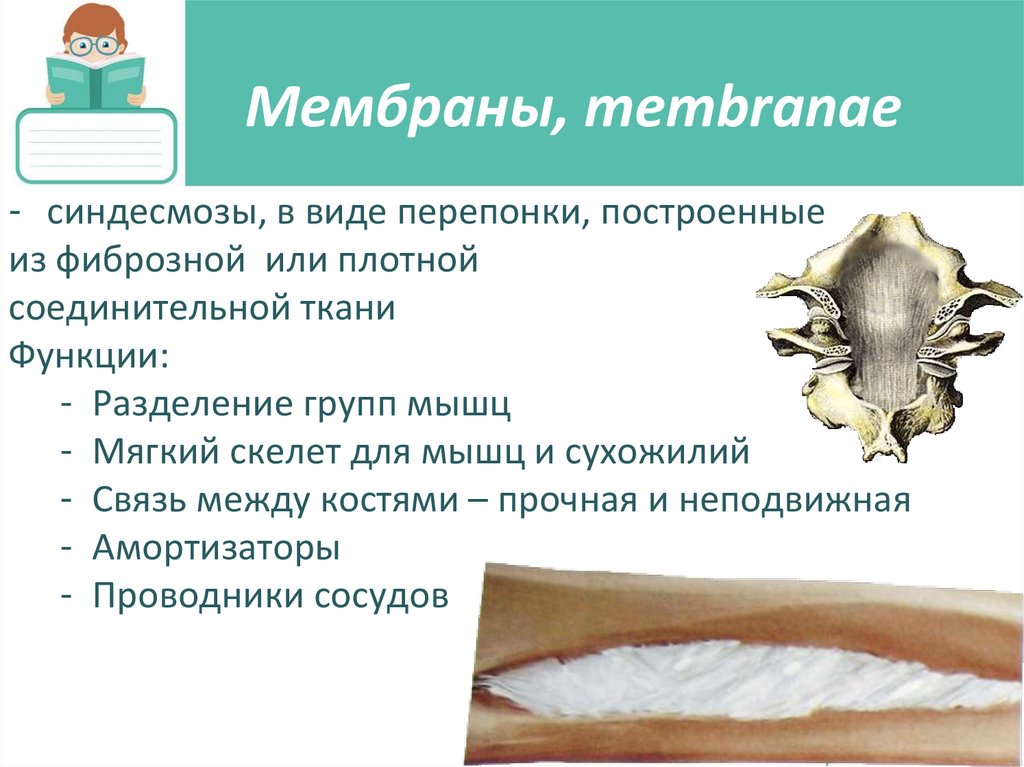

15. Мембраны, membranae

- синдесмозы, в виде перепонки, построенные
из фиброзной или плотной
соединительной ткани
Функции:
- Разделение групп мышц
- Мягкий скелет для мышц и сухожилий
- Связь между костями – прочная и неподвижная
- Амортизаторы
- Проводники сосудов

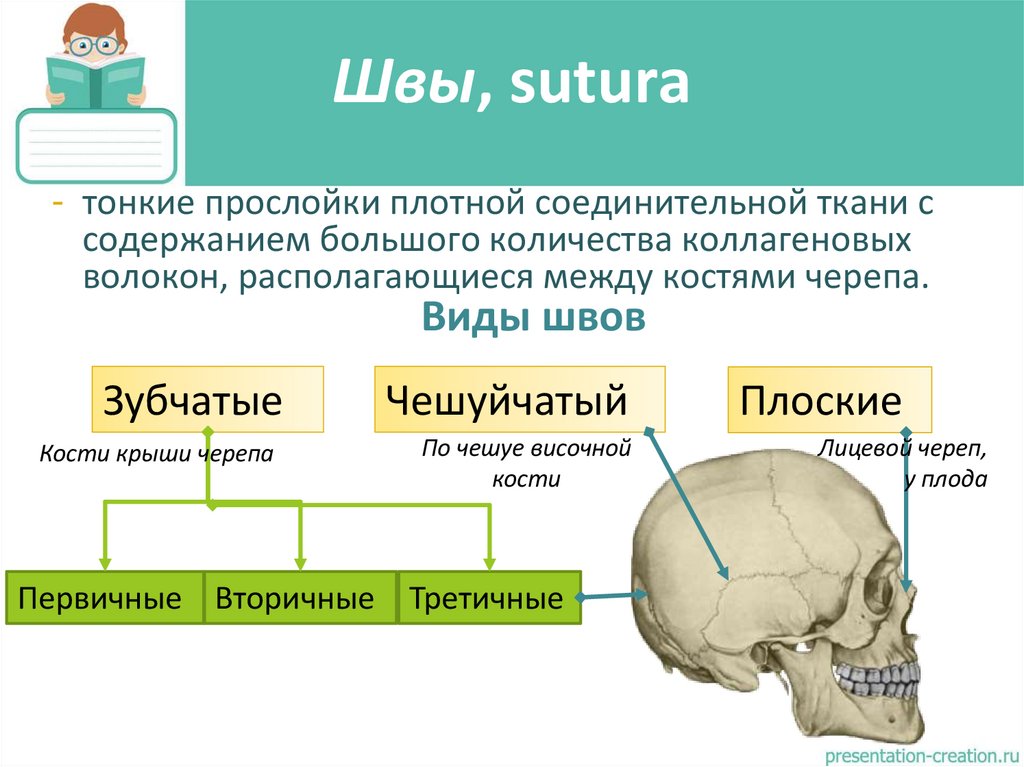

16. Швы, sutura

- тонкие прослойки плотной соединительной ткани с
содержанием большого количества коллагеновых
волокон, располагающиеся между костями черепа.
Виды швов
Зубчатые
Чешуйчатый
Кости крыши черепа
По чешуе височной
кости
Первичные Вторичные Третичные
Плоские
Лицевой череп,
у плода

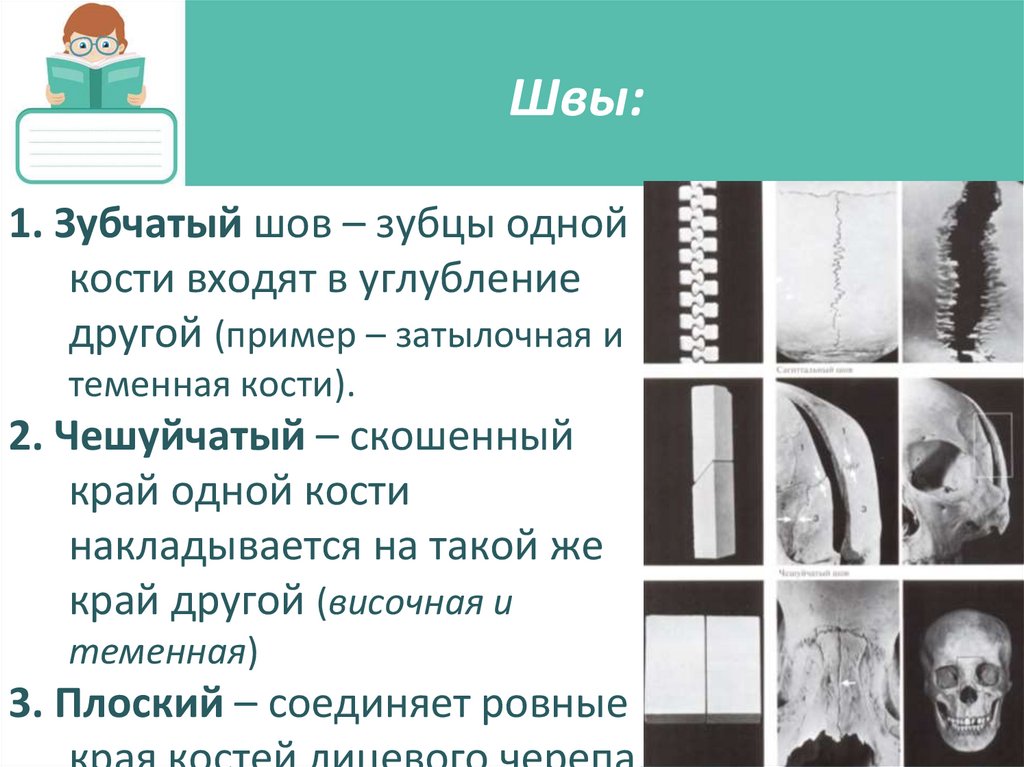

17. Швы:

1. Зубчатый шов – зубцы одной
кости входят в углубление
другой (пример – затылочная и
теменная кости).
2. Чешуйчатый – скошенный
край одной кости
накладывается на такой же
край другой (височная и
теменная)
3. Плоский – соединяет ровные

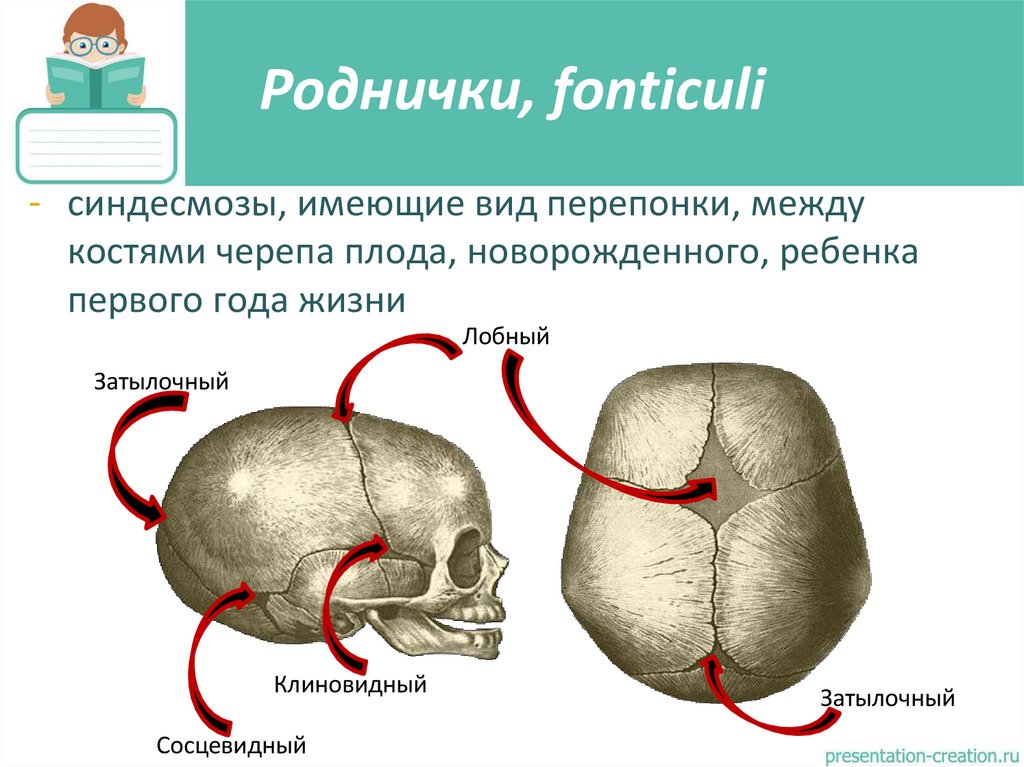

18. Роднички, fonticuli

- синдесмозы, имеющие вид перепонки, между
костями черепа плода, новорожденного, ребенка
первого года жизни
Лобный
Затылочный
Клиновидный
Сосцевидный
Затылочный

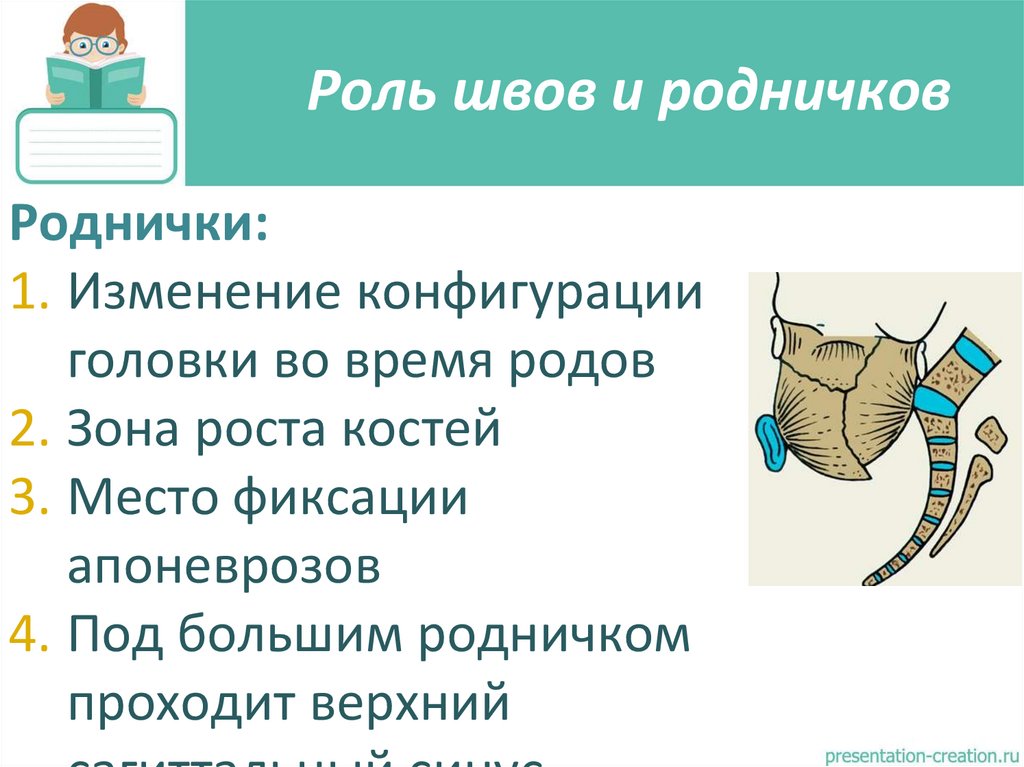

19. Роль швов и родничков

Роднички:
1. Изменение конфигурации
головки во время родов
2. Зона роста костей
3. Место фиксации
апоневрозов
4. Под большим родничком
проходит верхний

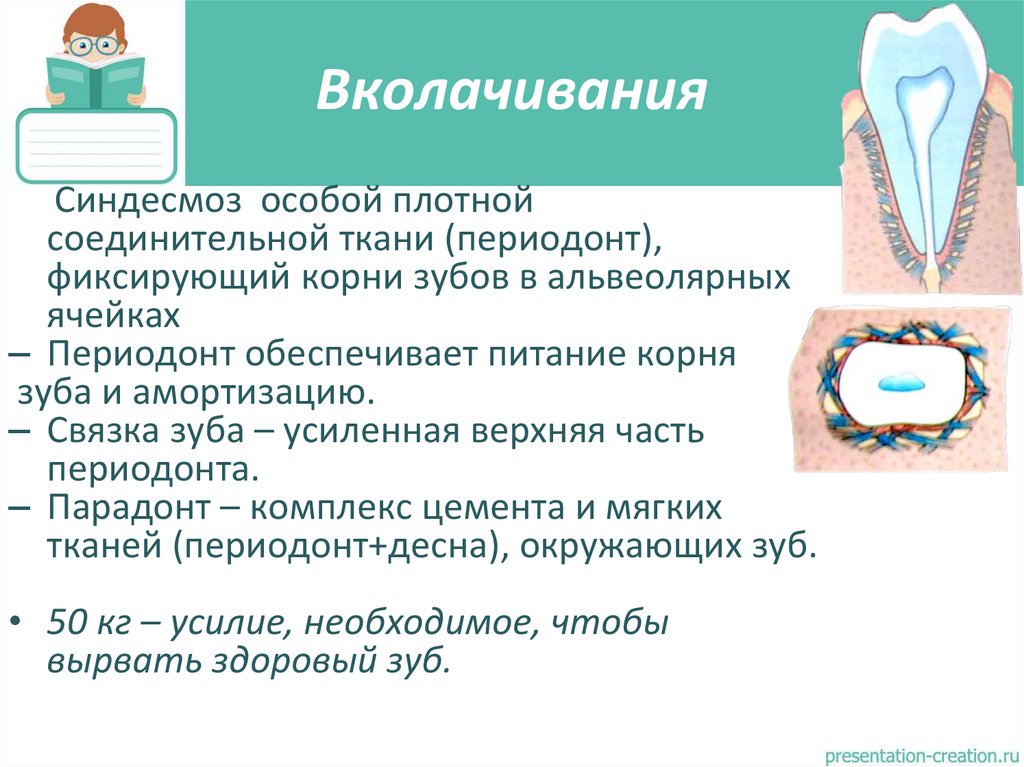

20. Вколачивания

Синдесмоз особой плотной
соединительной ткани (периодонт),
фиксирующий корни зубов в альвеолярных
ячейках
– Периодонт обеспечивает питание корня
зуба и амортизацию.
– Связка зуба – усиленная верхняя часть
периодонта.
– Парадонт – комплекс цемента и мягких
тканей (периодонт+десна), окружающих зуб.
• 50 кг – усилие, необходимое, чтобы
вырвать здоровый зуб.

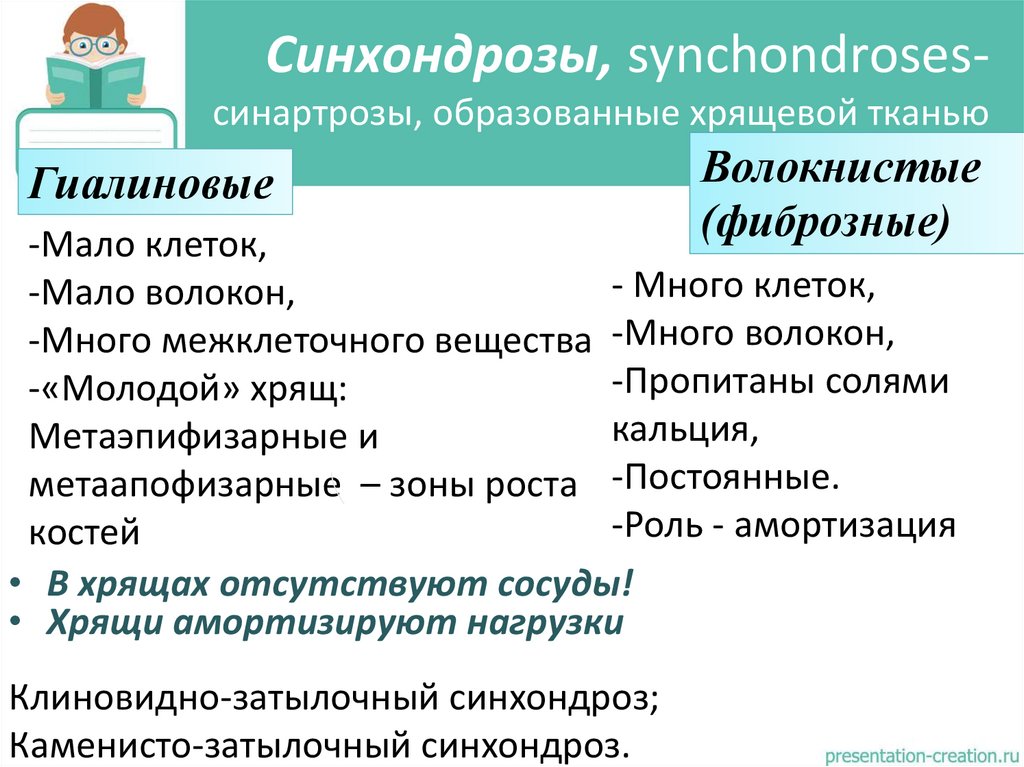

21. Синхондрозы, synchondroses- синартрозы, образованные хрящевой тканью

Синхондрозы, synchondrosesсинартрозы, образованные хрящевой тканью
Гиалиновые
Волокнистые
(фиброзные)
-Мало клеток,
- Много клеток,
-Мало волокон,
-Много межклеточного вещества -Много волокон,
-Пропитаны солями
-«Молодой» хрящ:
кальция,
Метаэпифизарные и
метаапофизарные – зоны роста -Постоянные.
-Роль - амортизация
костей
• В хрящах отсутствуют сосуды!
• Хрящи амортизируют нагрузки
Клиновидно-затылочный синхондроз;
Каменисто-затылочный синхондроз.

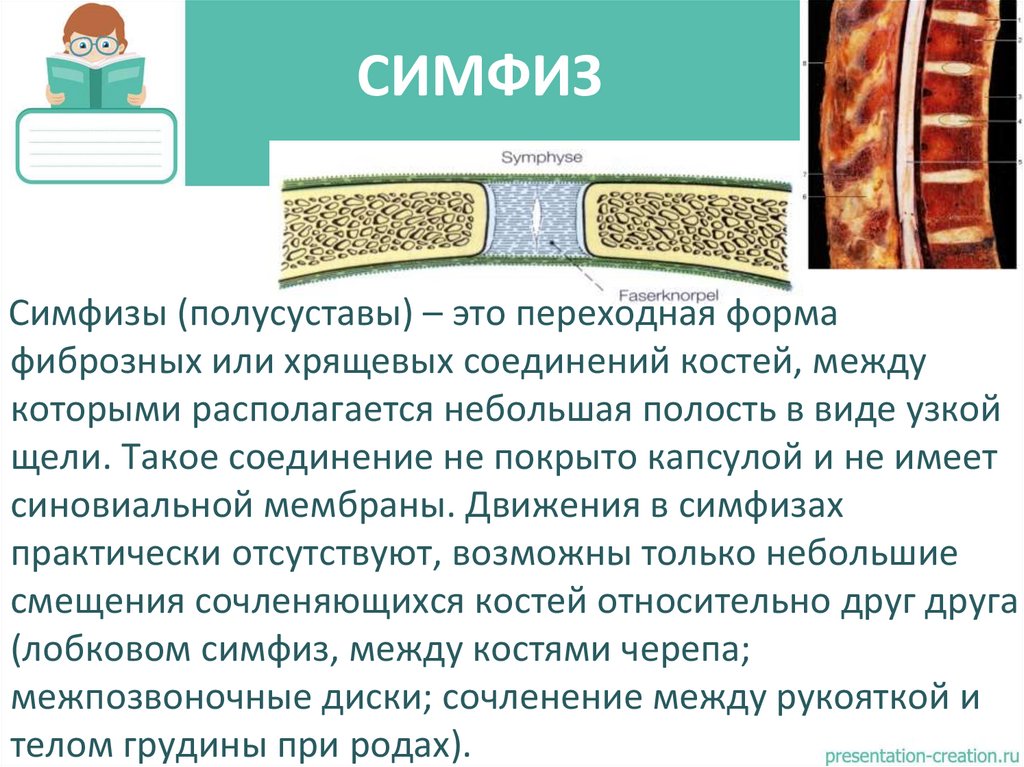

22. СИМФИЗ

Симфизы (полусуставы) – это переходная форма
фиброзных или хрящевых соединений костей, между
которыми располагается небольшая полость в виде узкой
щели. Такое соединение не покрыто капсулой и не имеет
синовиальной мембраны. Движения в симфизах
практически отсутствуют, возможны только небольшие
смещения сочленяющихся костей относительно друг друга
(лобковом симфиз, между костями черепа;
межпозвоночные диски; сочленение между рукояткой и
телом грудины при родах).

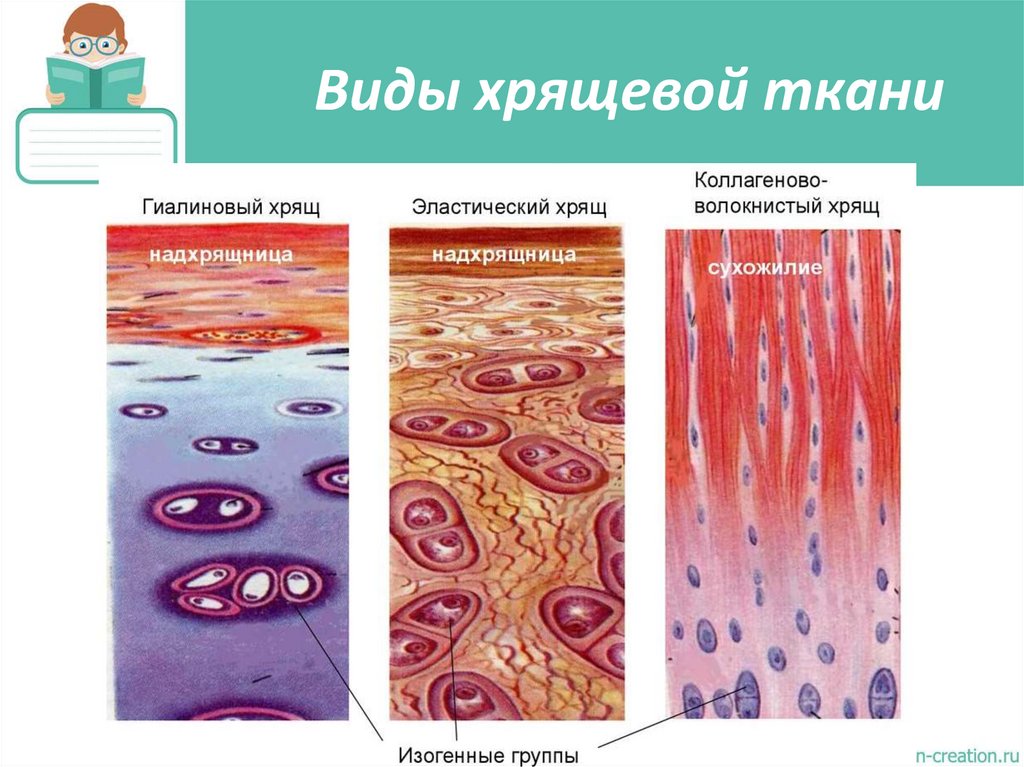

23. Виды хрящевой ткани

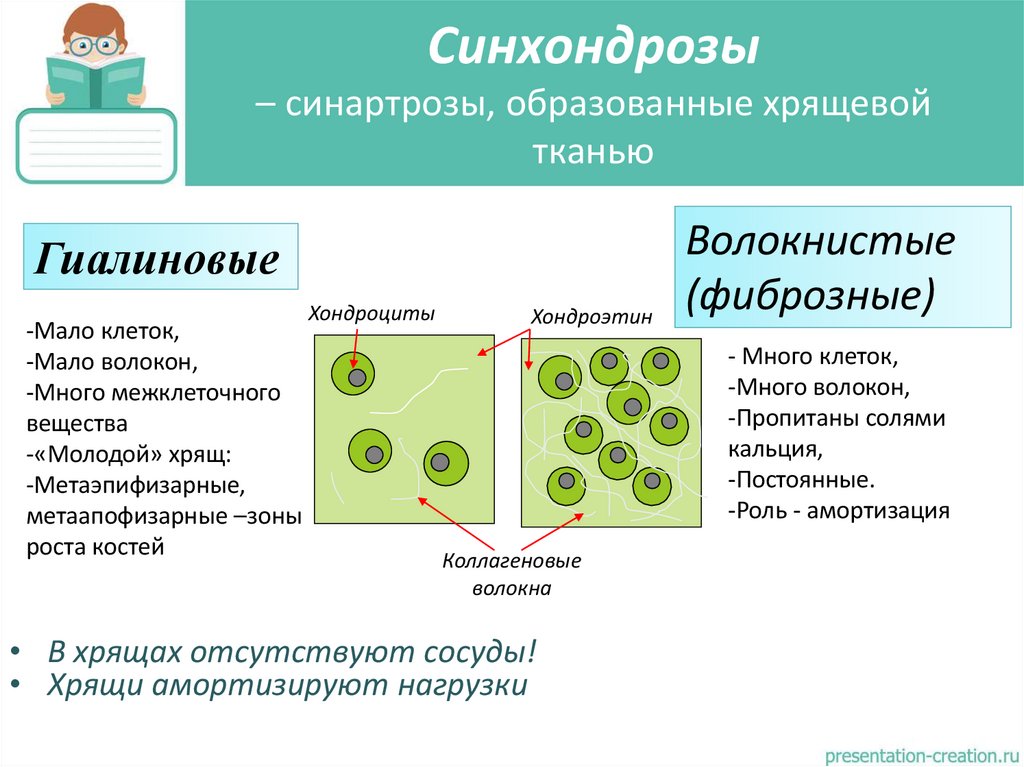

24. Синхондрозы – синартрозы, образованные хрящевой тканью

Гиалиновые
-Мало клеток,
-Мало волокон,
-Много межклеточного
вещества
-«Молодой» хрящ:
-Метаэпифизарные,
метаапофизарные –зоны
роста костей
Хондроциты
Хондроэтин
Волокнистые
(фиброзные)
- Много клеток,
-Много волокон,
-Пропитаны солями
кальция,
-Постоянные.
-Роль - амортизация
Коллагеновые
волокна
• В хрящах отсутствуют сосуды!
• Хрящи амортизируют нагрузки

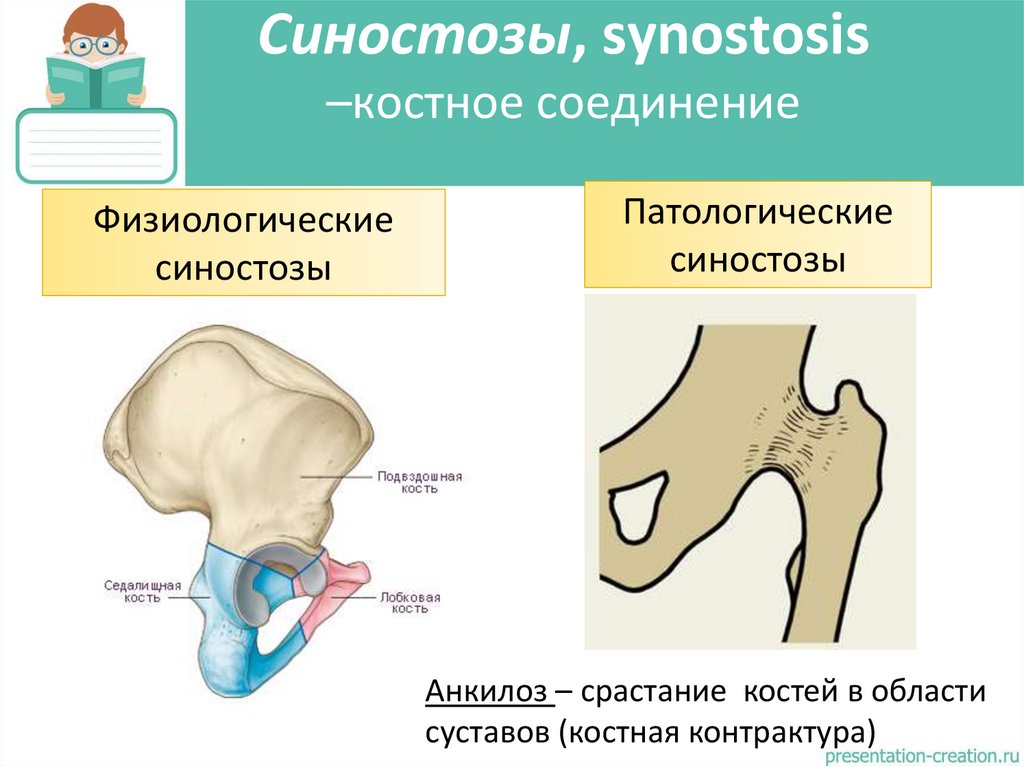

25. Синостозы, synostosis –костное соединение

Физиологические
синостозы
Патологические
синостозы
Анкилоз – срастание костей в области
суставов (костная контрактура)

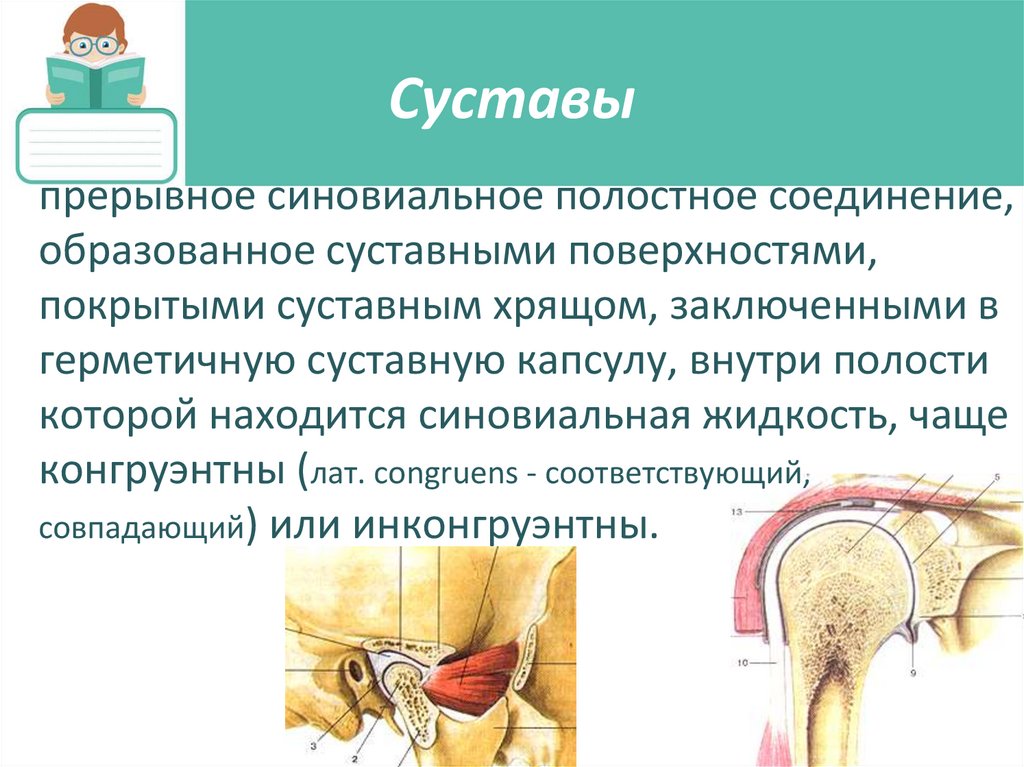

26. Суставы

прерывное синовиальное полостное соединение,
образованное суставными поверхностями,
покрытыми суставным хрящом, заключенными в
герметичную суставную капсулу, внутри полости
которой находится синовиальная жидкость, чаще
конгруэнтны (лат. congruens - соответствующий,
совпадающий) или инконгруэнтны.

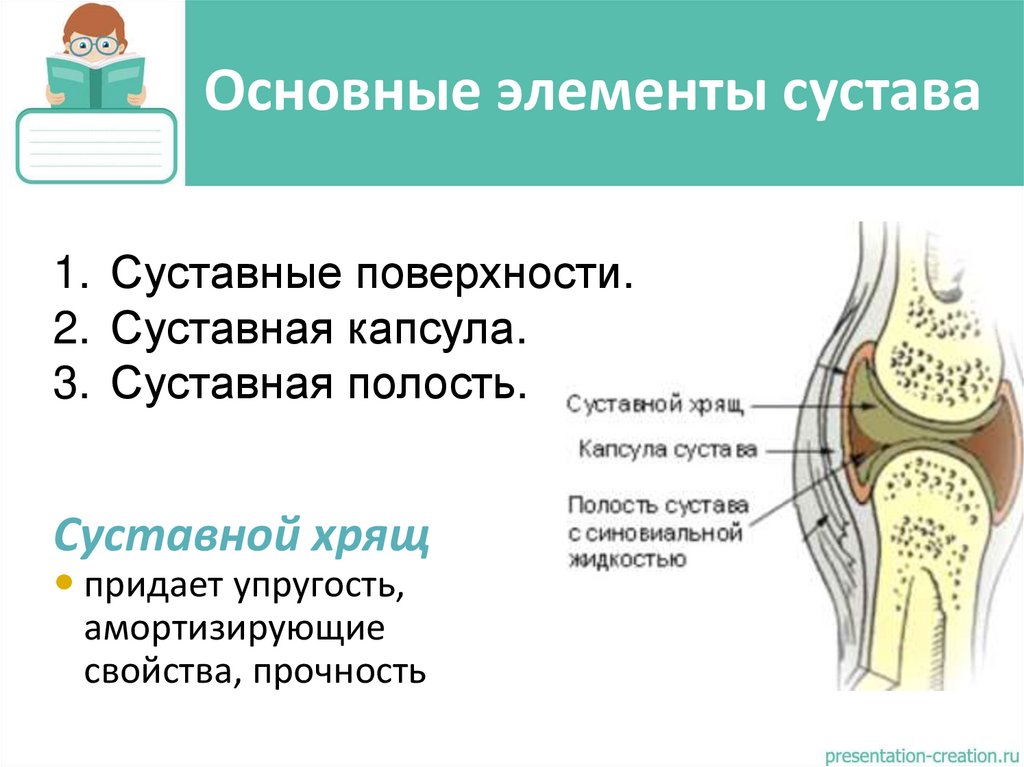

27. Основные элементы сустава

1. Суставные поверхности.
2. Суставная капсула.
3. Суставная полость.

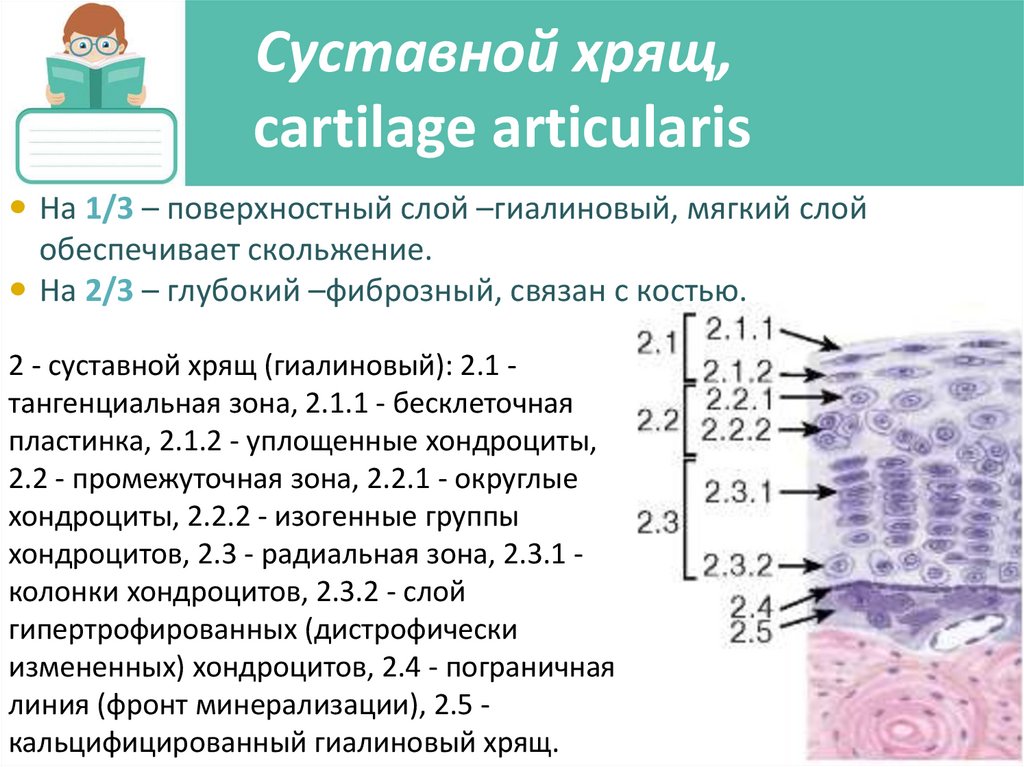

Суставной хрящ
придает упругость,
амортизирующие
свойства, прочность

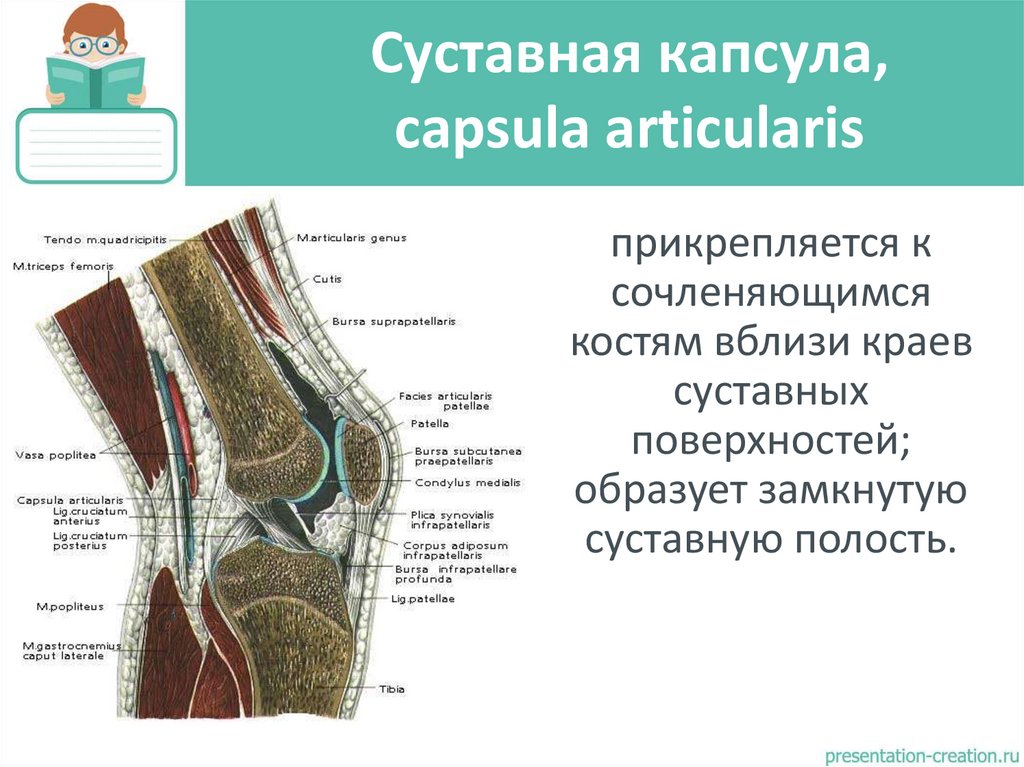

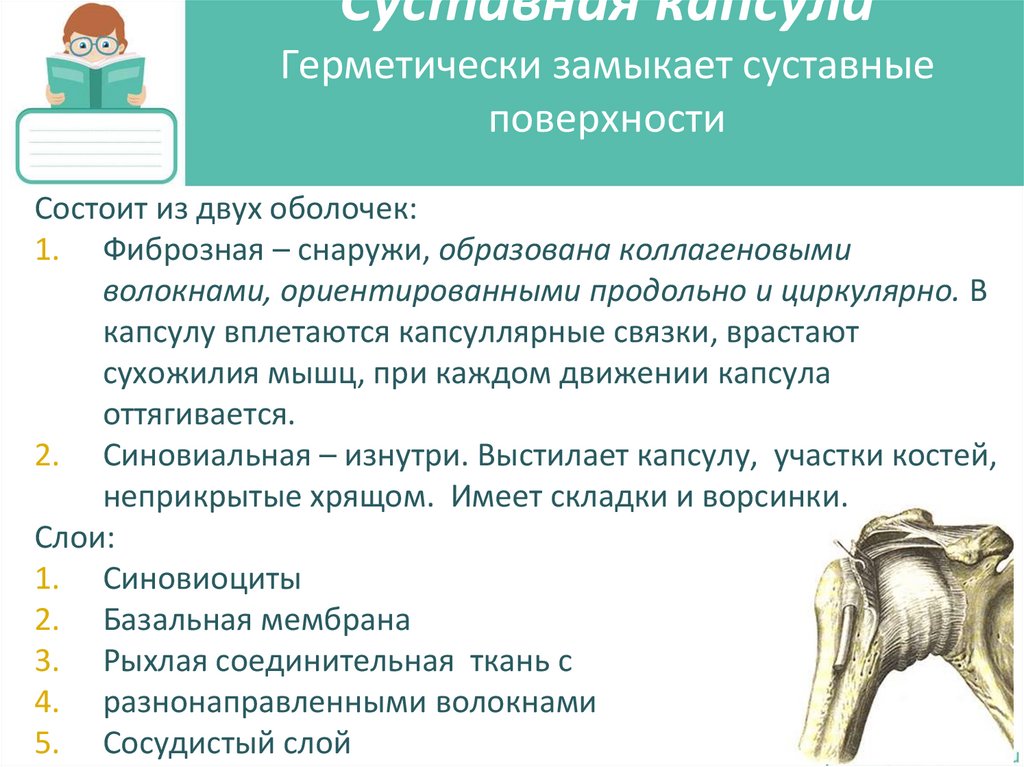

28. Суставная капсула, capsula articulаris

прикрепляется к
сочленяющимся
костям вблизи краев
суставных
поверхностей;
образует замкнутую
суставную полость.

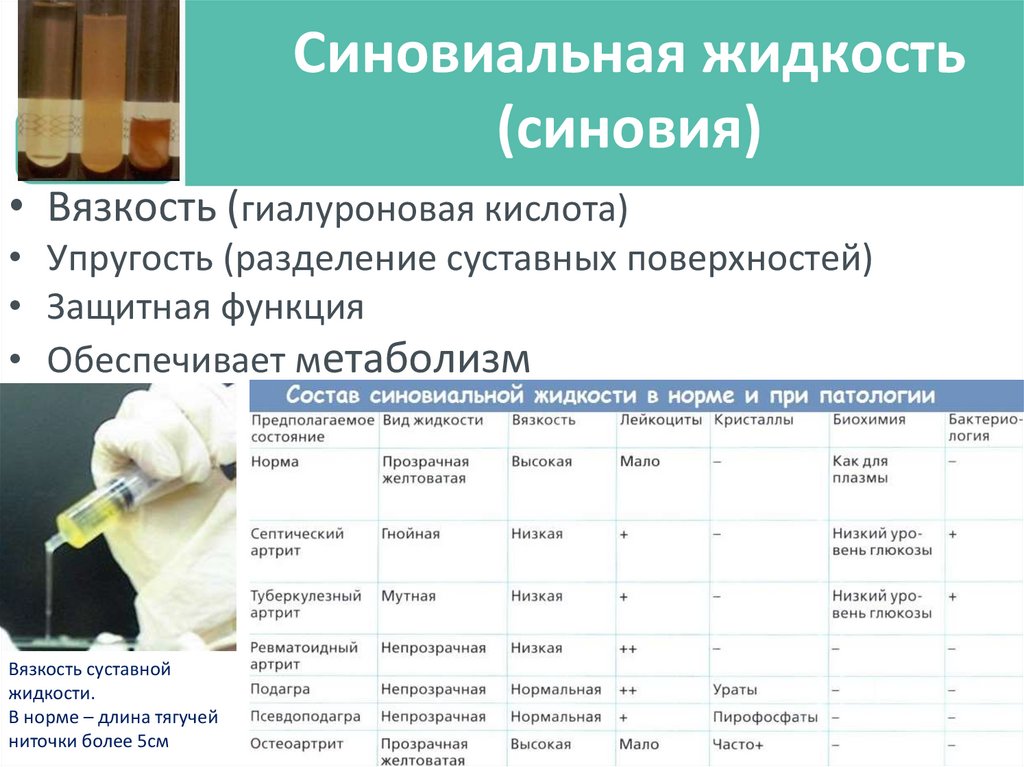

29. Синовиальная жидкость (синовия)

• Вязкость (гиалуроновая кислота)
• Упругость (разделение суставных поверхностей)
• Защитная функция
• Обеспечивает метаболизм
Вязкость суставной
жидкости.
В норме – длина тягучей
ниточки более 5см

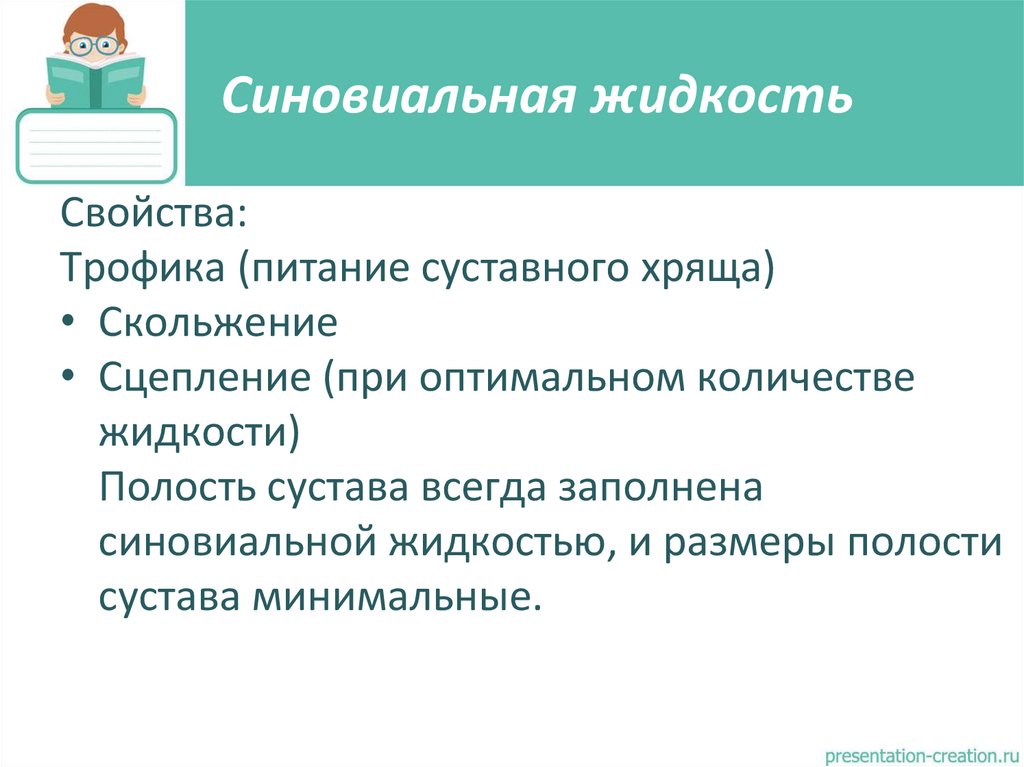

30. Синовиальная жидкость

Свойства:
Трофика (питание суставного хряща)
• Скольжение
• Сцепление (при оптимальном количестве
жидкости)
Полость сустава всегда заполнена
синовиальной жидкостью, и размеры полости
сустава минимальные.

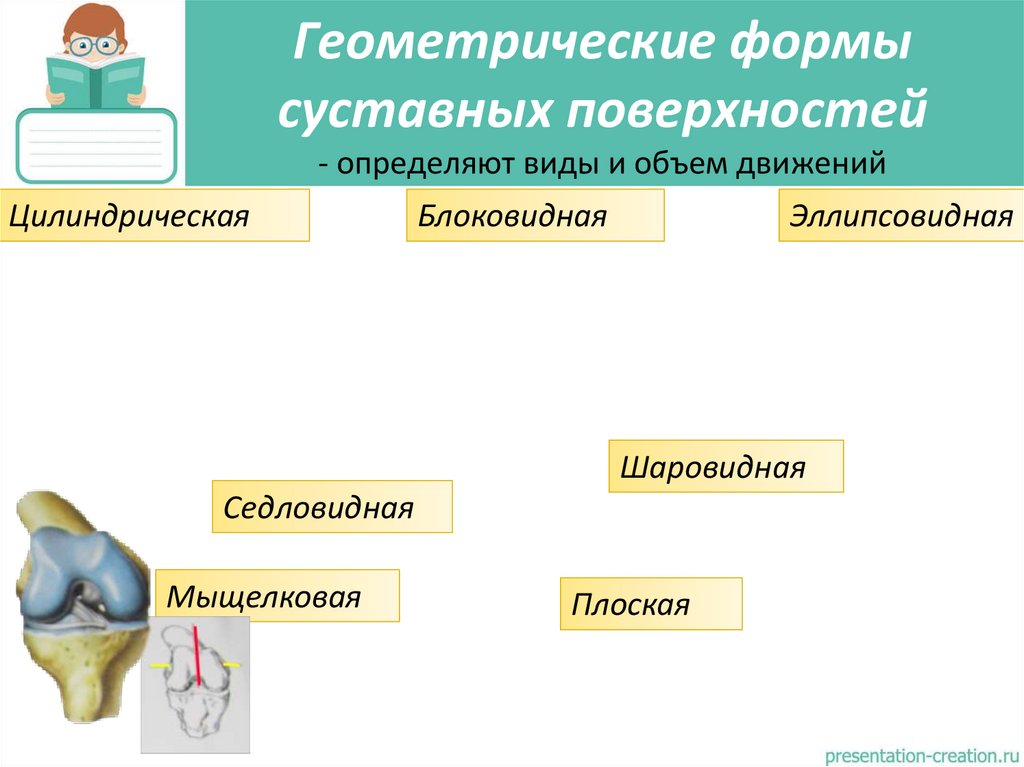

31. Геометрические формы суставных поверхностей - определяют виды и объем движений

Цилиндрическая
Блоковидная
Эллипсовидная
Шаровидная
Седловидная
Мыщелковая
Плоская

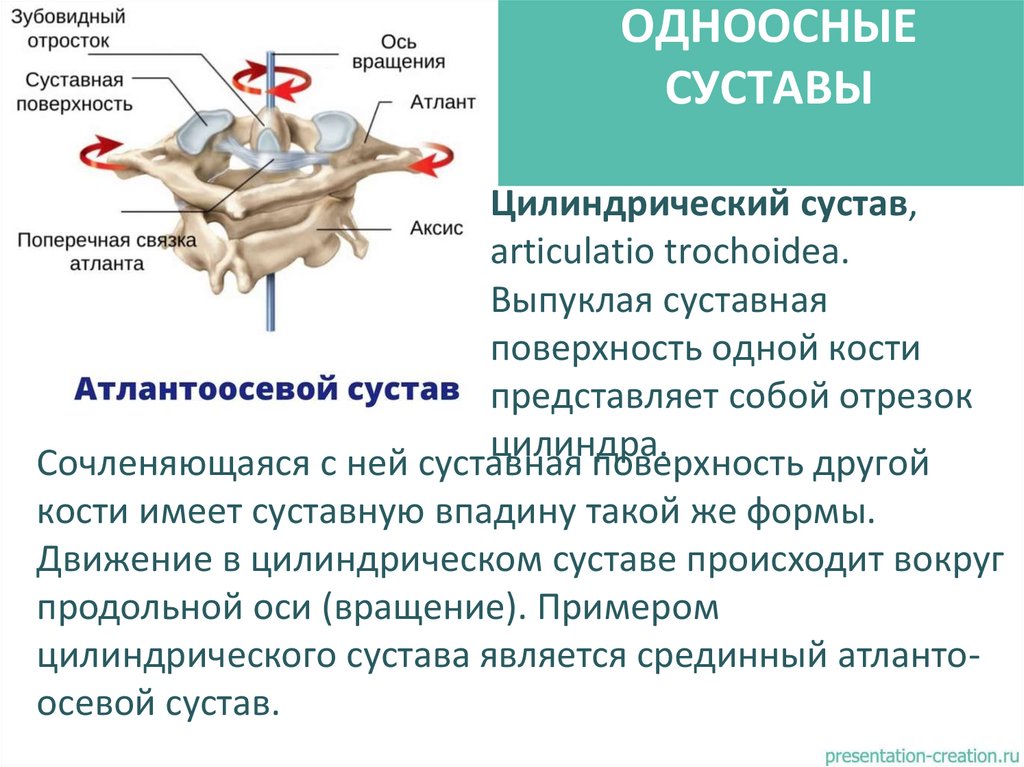

32. ОДНООСНЫЕ СУСТАВЫ

Цилиндрический сустав,
articulatio trochoidea.
Выпуклая суставная
поверхность одной кости
представляет собой отрезок
цилиндра.
Сочленяющаяся с ней суставная
поверхность другой
кости имеет суставную впадину такой же формы.
Движение в цилиндрическом суставе происходит вокруг
продольной оси (вращение). Примером
цилиндрического сустава является срединный атлантоосевой сустав.

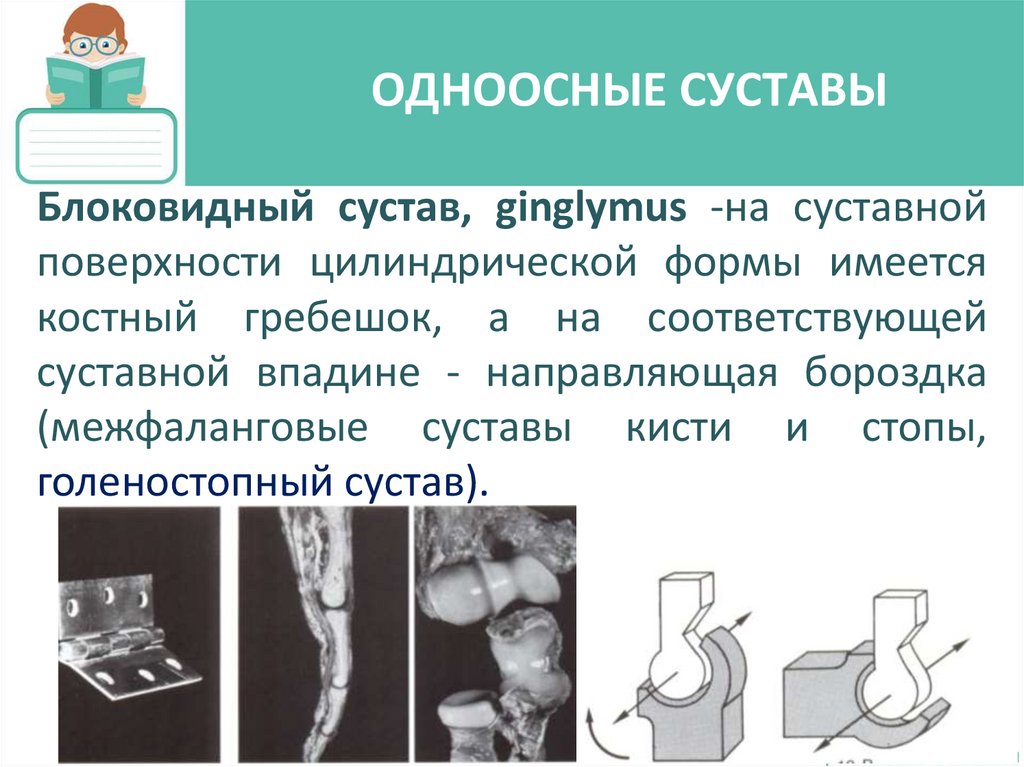

33. ОДНООСНЫЕ СУСТАВЫ

Блоковидный сустав, ginglymus -на суставной
поверхности цилиндрической формы имеется
костный гребешок, а на соответствующей
суставной впадине - направляющая бороздка
(межфаланговые суставы кисти и стопы,
голеностопный сустав).

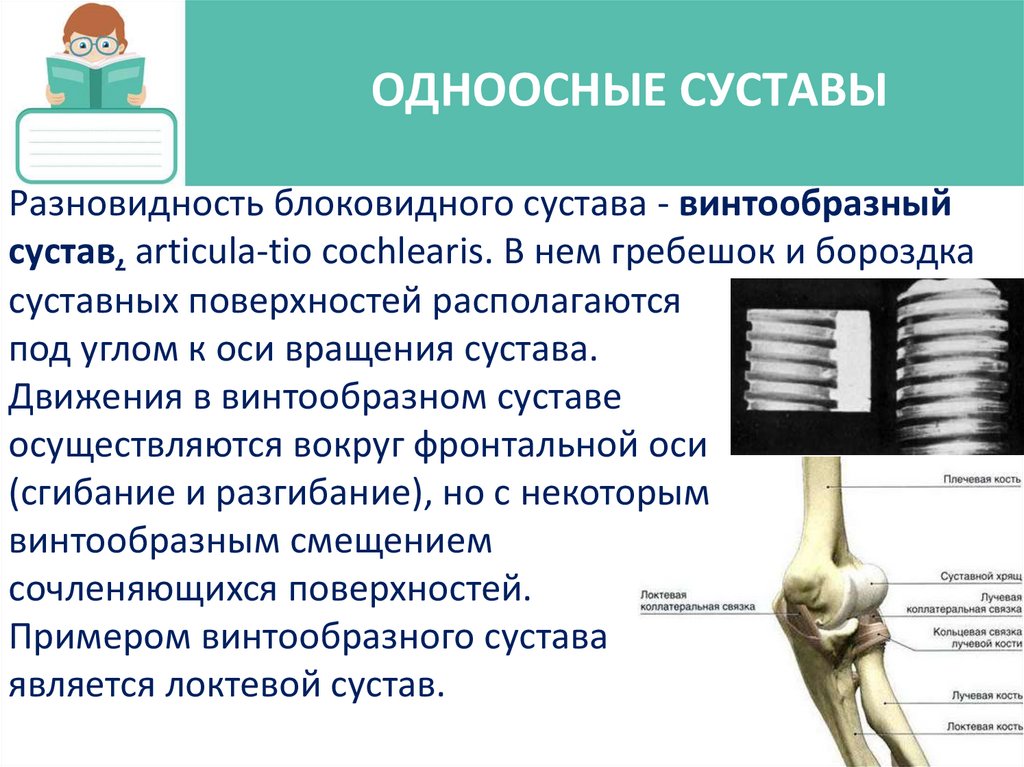

34. ОДНООСНЫЕ СУСТАВЫ

Разновидность блоковидного сустава - винтообразный
сустав, articula-tio cochlearis. В нем гребешок и бороздка
суставных поверхностей располагаются
под углом к оси вращения сустава.
Движения в винтообразном суставе
осуществляются вокруг фронтальной оси
(сгибание и разгибание), но с некоторым
винтообразным смещением
сочленяющихся поверхностей.
Примером винтообразного сустава
является локтевой сустав.

35.

Двуосные суставы
Эллипсовидный сустав, articulatio ellipsoidea.
лучезапястный сустав, две оси - фронтальная и
сагиттальная. Суставные поверхности представляют
собой отрезки эллипса: выпуклая овальной формы и
другая - вогнутая. Движение - вокруг фронтальной оси
(сгибание и разгибание), и вокруг сагиттальной оси
(отведение и
приведение).

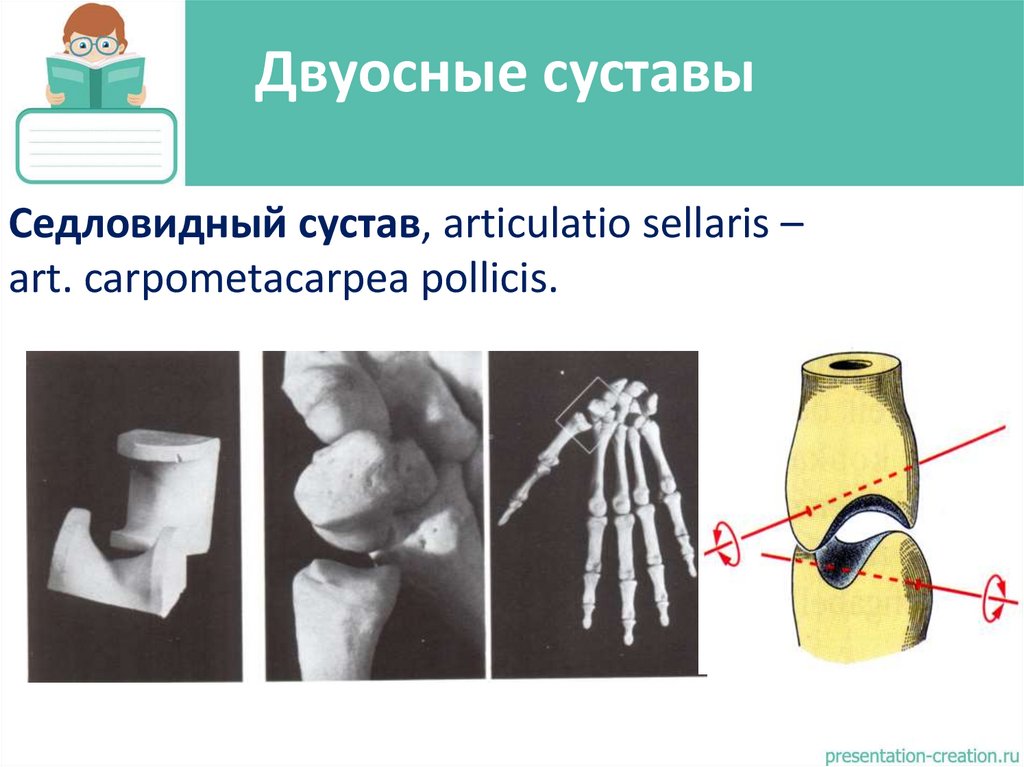

36.

Двуосные суставы
Седловидный сустав, articulatio sellaris –
art. carpometacаrpea pollicis.

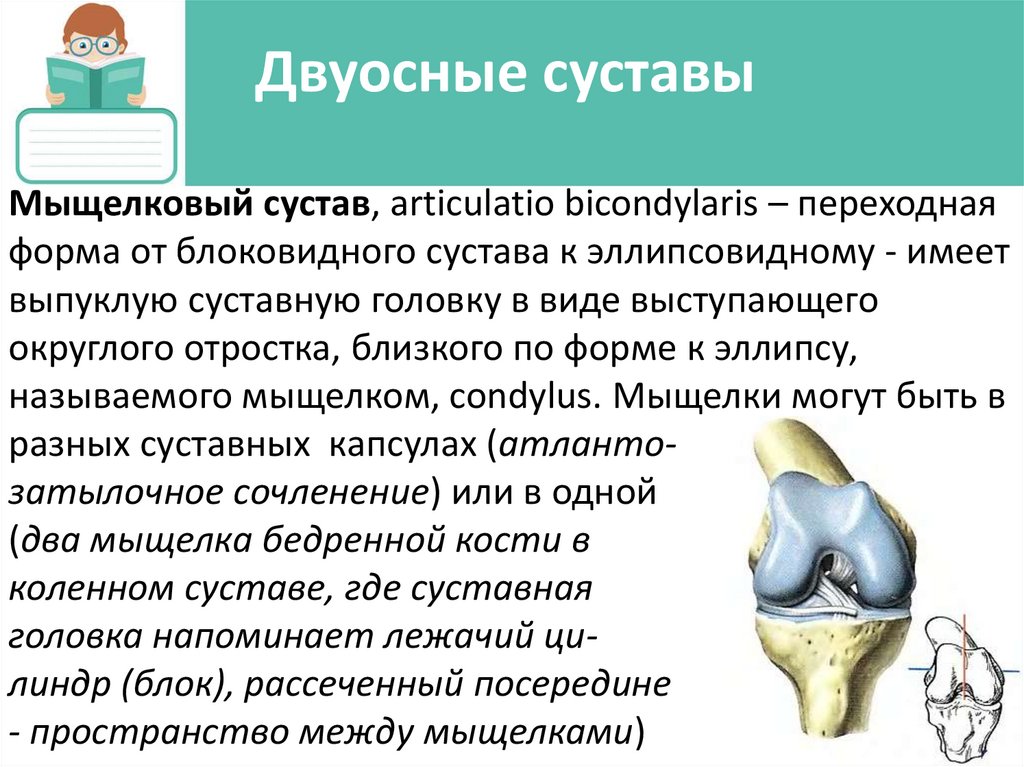

37.

Двуосные суставы
Мыщелковый сустав, articulatio bicondylaris – переходная
форма от блоковидного сустава к эллипсовидному - имеет
выпуклую суставную головку в виде выступающего
округлого отростка, близкого по форме к эллипсу,
называемого мыщелком, condylus. Мыщелки могут быть в
разных суставных капсулах (атлантозатылочное сочленение) или в одной
(два мыщелка бедренной кости в
коленном суставе, где суставная
головка напоминает лежачий цилиндр (блок), рассеченный посередине
- пространство между мыщелками)

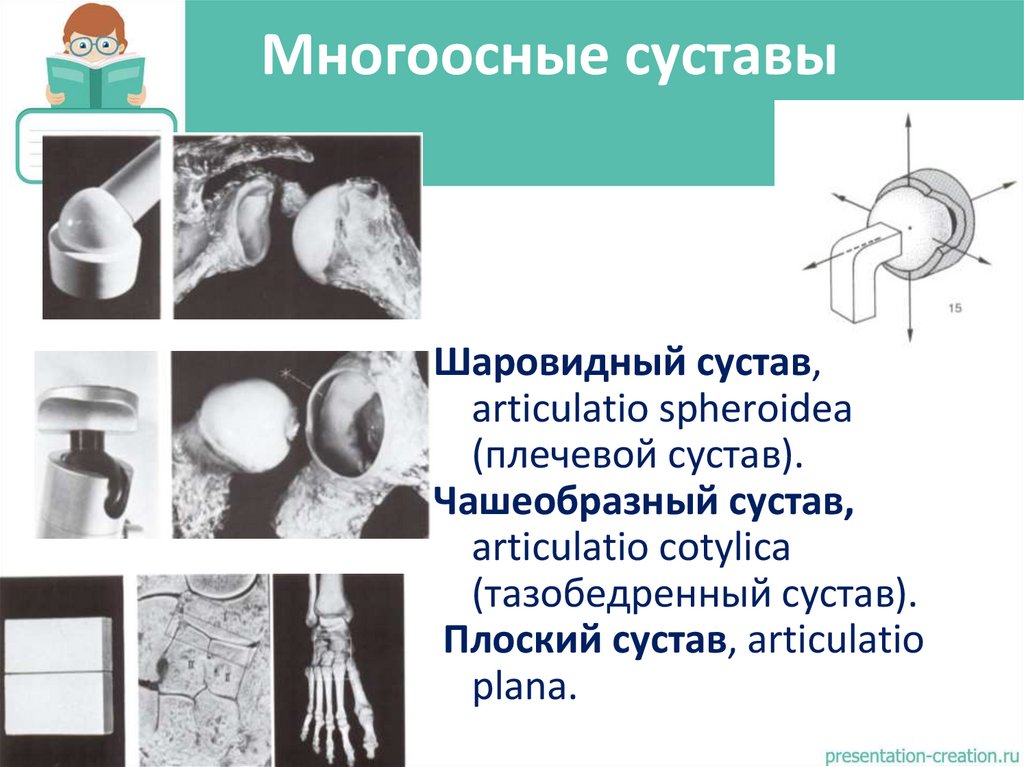

38. Многоосные суставы

Шаровидный сустав,
articulatio spheroidea
(плечевой сустав).
Чашеобразный сустав,
articulatio cotylica
(тазобедренный сустав).
Плоский сустав, articulatio
plana.

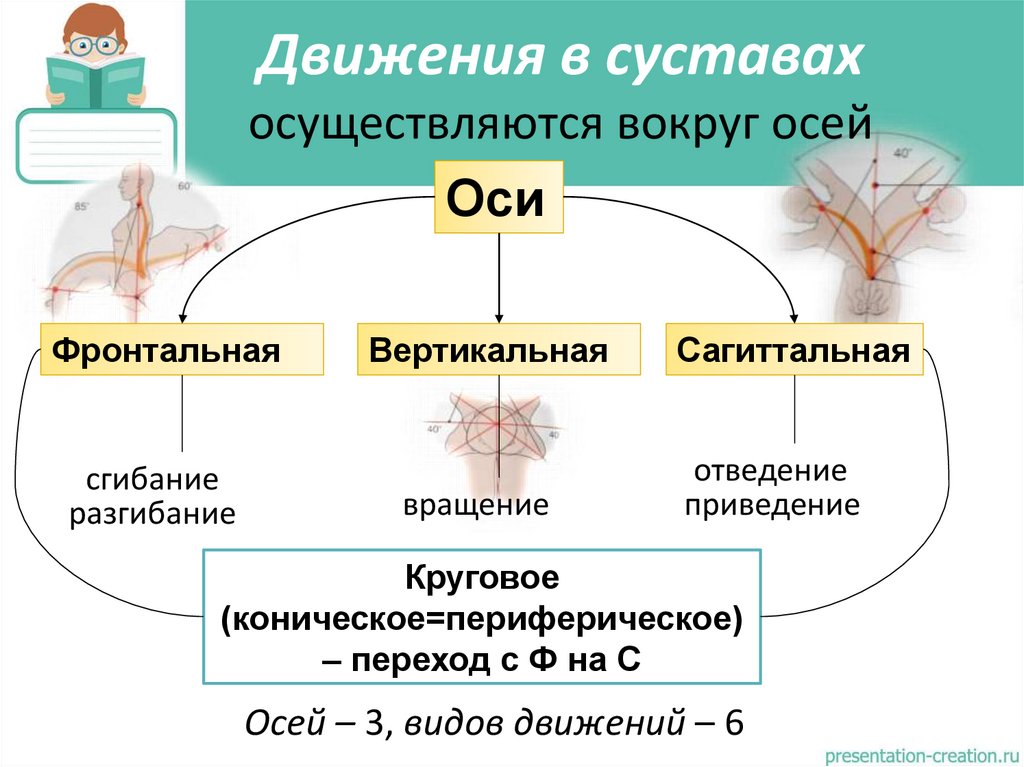

39. Движения в суставах осуществляются вокруг осей

Оси
Фронтальная
сгибание
разгибание
Вертикальная
Сагиттальная
вращение
отведение
приведение
Круговое
(коническое=периферическое)
– переход с Ф на С
Осей – 3, видов движений – 6

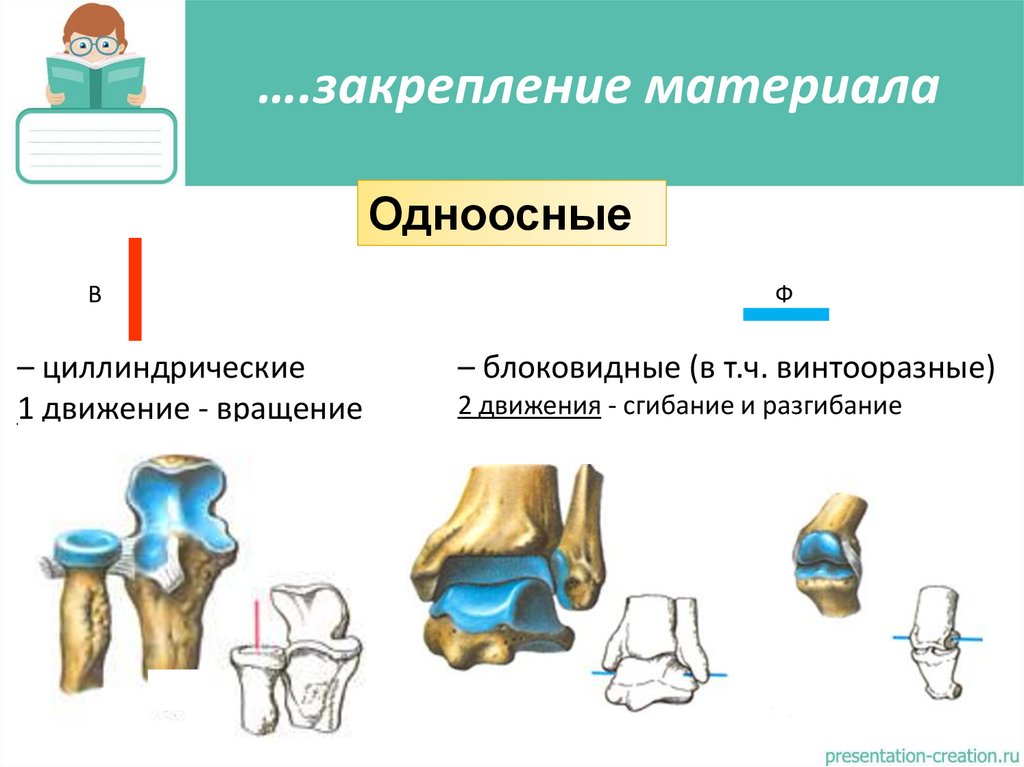

40. ….закрепление материала

Одноосные
В
– циллиндрические
1 движение - вращение
Ф
– блоковидные (в т.ч. винтооразные)
2 движения - сгибание и разгибание

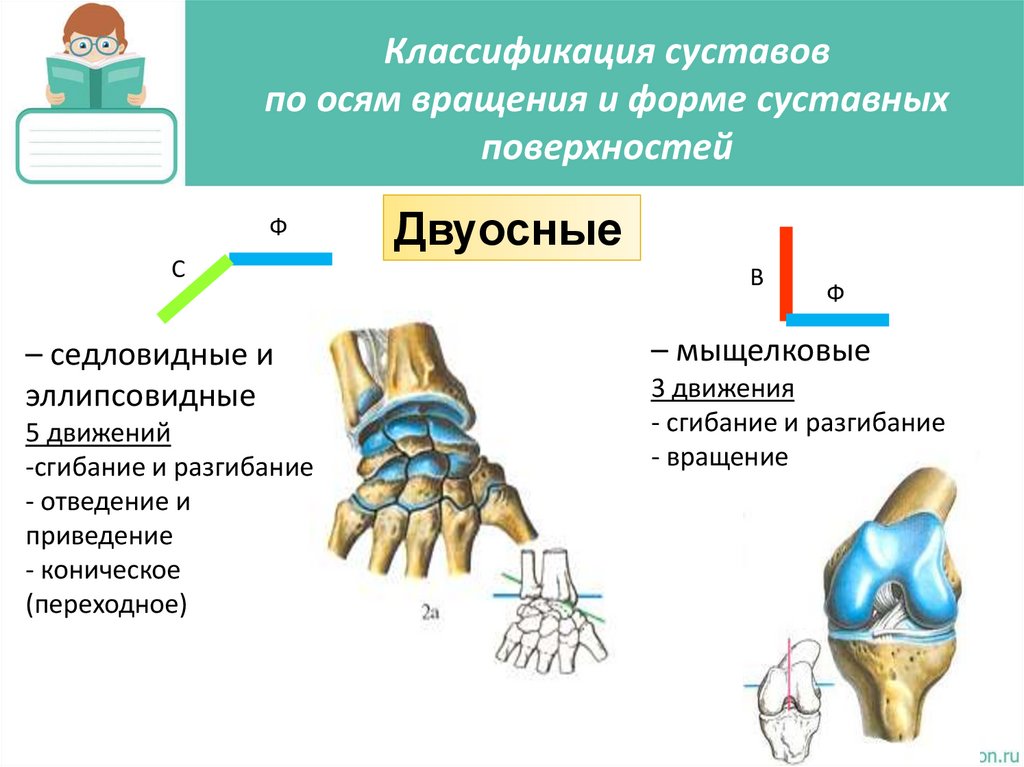

41.

Классификация суставов
по осям вращения и форме суставных
поверхностей
Ф
С
– седловидные и
эллипсовидные
5 движений
-сгибание и разгибание
- отведение и
приведение
- коническое
(переходное)
Двуосные
В
Ф
– мыщелковые
3 движения
- сгибание и разгибание
- вращение

42.

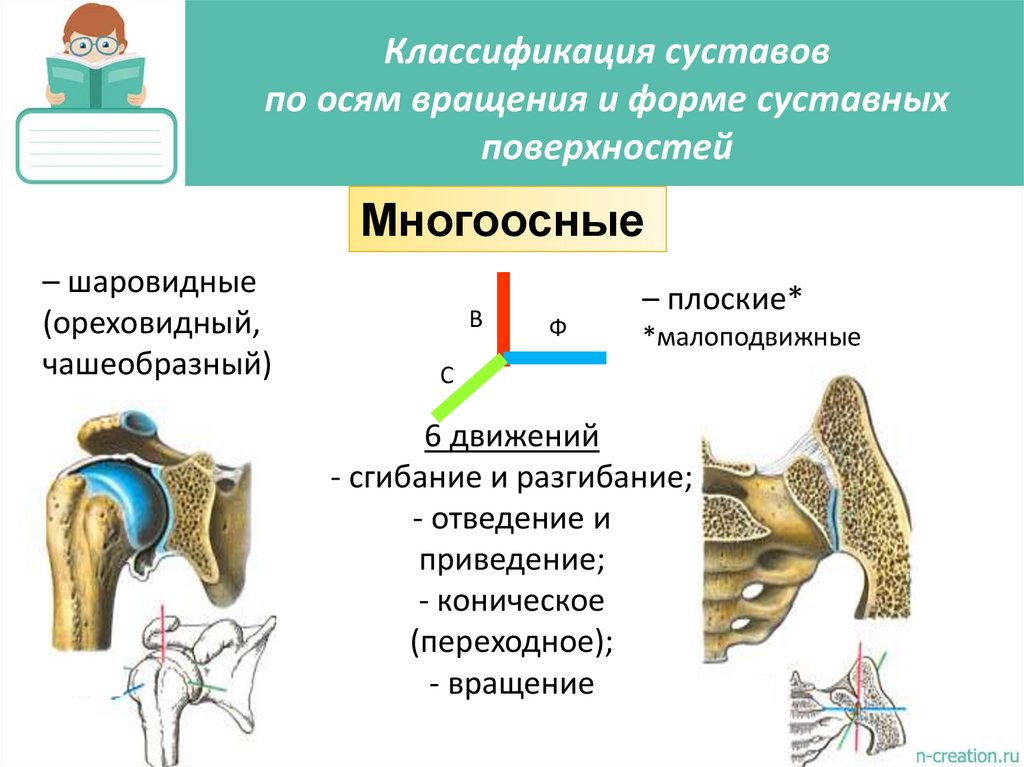

Классификация суставов
по осям вращения и форме суставных
поверхностей
Многоосные
– шаровидные
(ореховидный,
чашеобразный)
В
Ф
– плоские*
*малоподвижные
С
6 движений
- сгибание и разгибаниe;
- отведение и
приведение;
- коническое
(переходное);
- вращение

43. Биомеханика суставов

Вокруг фронтальной оси
выполняются сгибание, flexio, и
разгибание, extensio.
Вокруг сагиттальной оси
осуществляется приведение,
adductio, и отведение, abductio.
При вращении, rotаtio, кость
вращается в ту или иную сторону
вокруг своей продольной оси.
Круговое движение, circumductio.

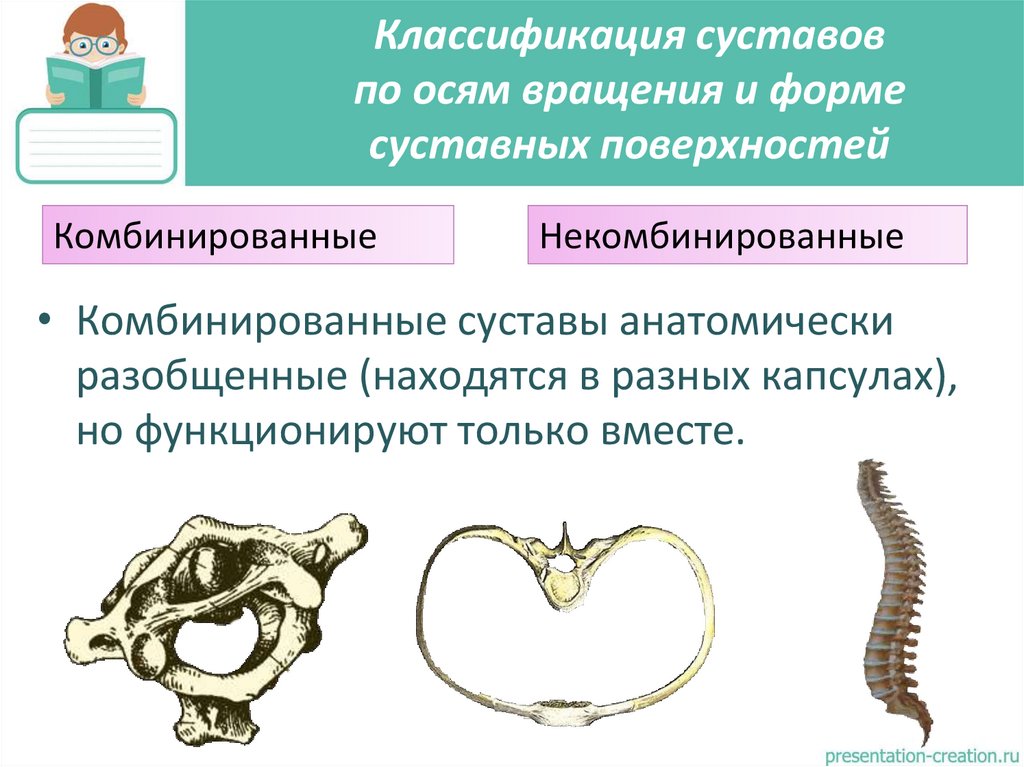

44. Классификация суставов по осям вращения и форме суставных поверхностей

Комбинированные
Некомбинированные
• Комбинированные суставы анатомически
разобщенные (находятся в разных капсулах),
но функционируют только вместе.

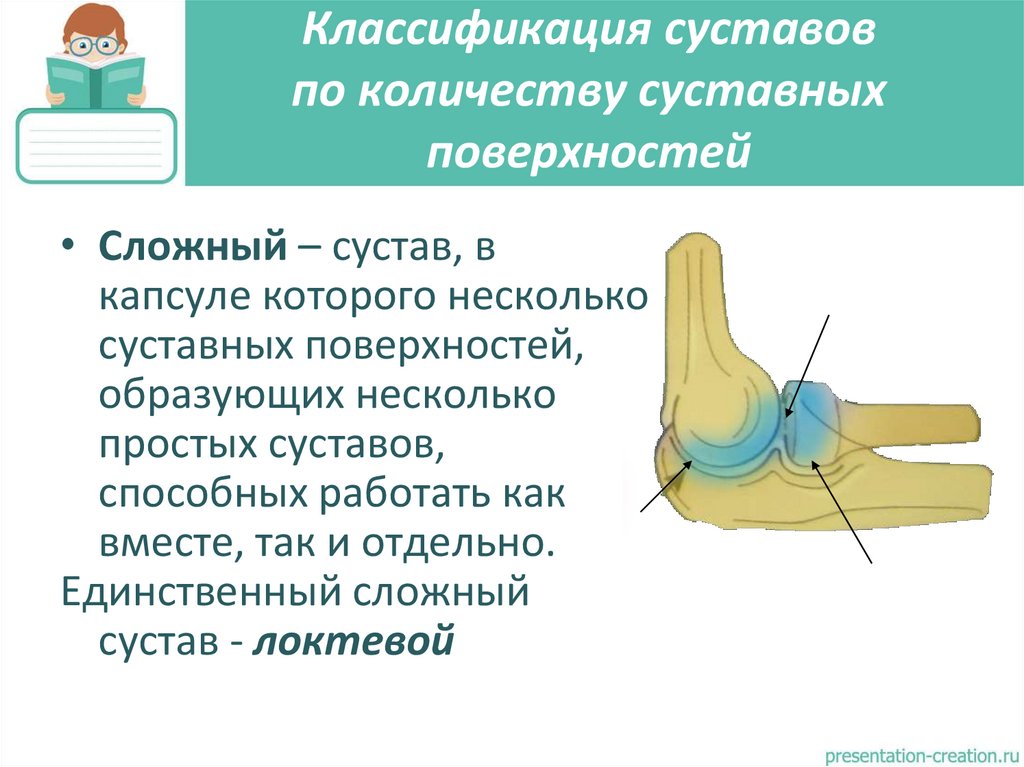

45. Классификация суставов по количеству суставных поверхностей

• Сложный – сустав, в
капсуле которого несколько
суставных поверхностей,
образующих несколько
простых суставов,
способных работать как
вместе, так и отдельно.
Единственный сложный
сустав - локтевой

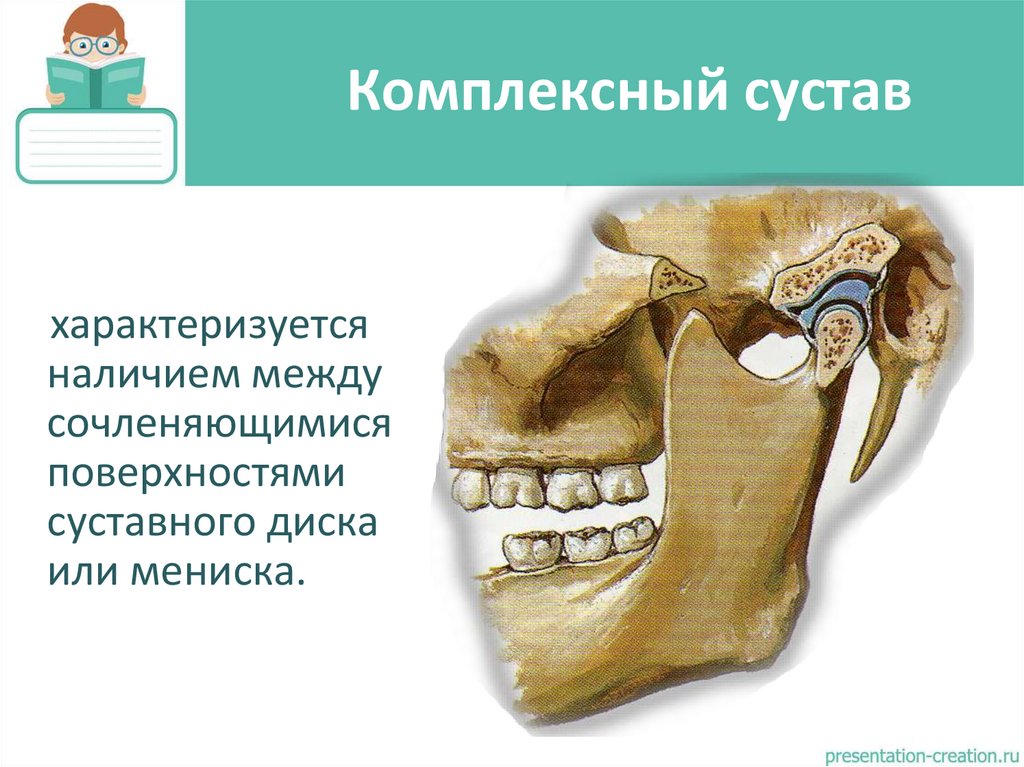

46. Комплексный сустав

характеризуется
наличием между
сочленяющимися
поверхностями
суставного диска
или мениска.

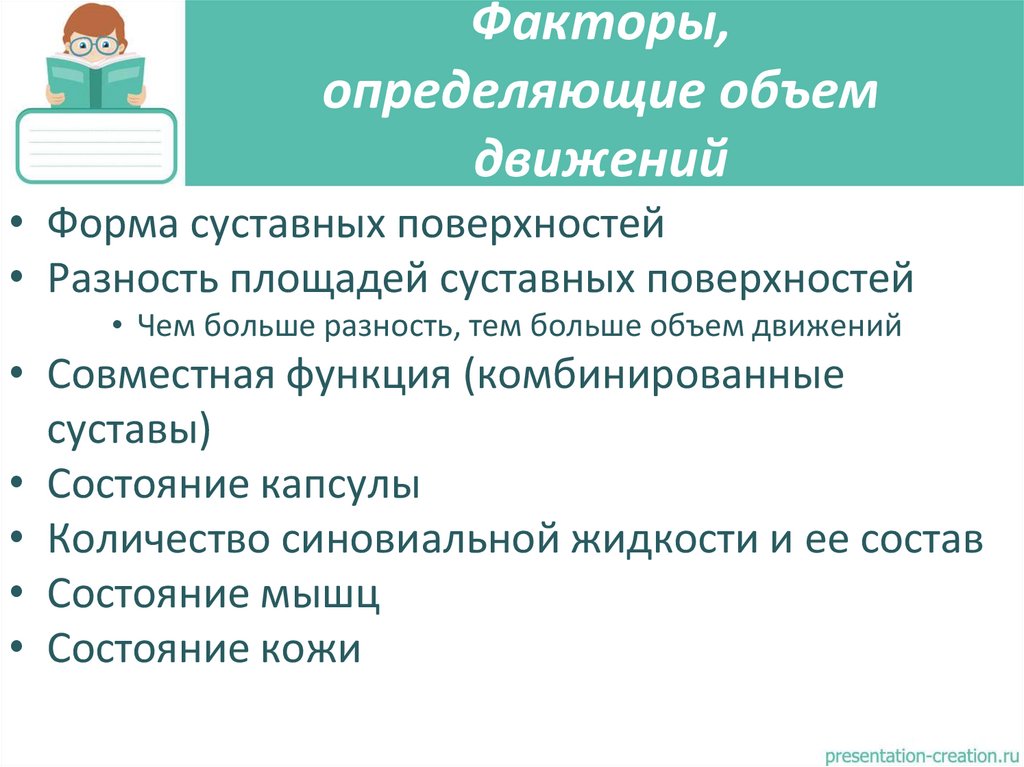

47. Факторы, определяющие объем движений

• Форма суставных поверхностей
• Разность площадей суставных поверхностей
• Чем больше разность, тем больше объем движений
• Совместная функция (комбинированные
суставы)
• Состояние капсулы
• Количество синовиальной жидкости и ее состав
• Состояние мышц
• Состояние кожи

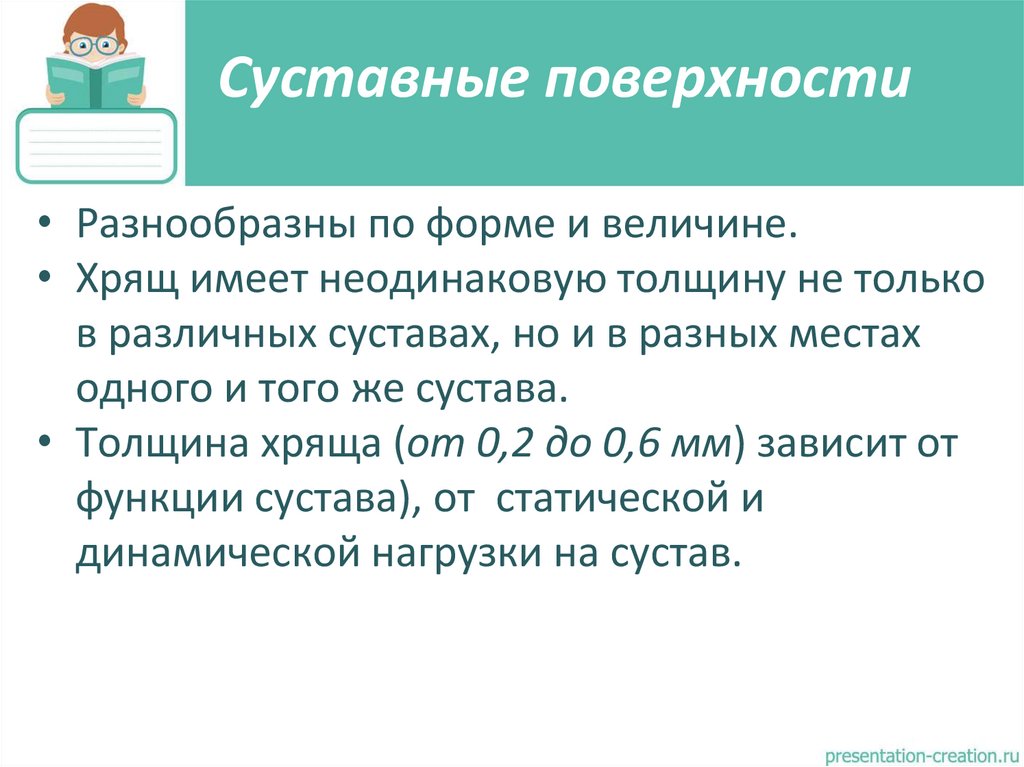

48. Суставные поверхности

• Разнообразны по форме и величине.
• Хрящ имеет неодинаковую толщину не только
в различных суставах, но и в разных местах
одного и того же сустава.
• Толщина хряща (от 0,2 до 0,6 мм) зависит от
функции сустава), от статической и
динамической нагрузки на сустав.

49. Суставной хрящ, cartilage articularis

На 1/3 – поверхностный слой –гиалиновый, мягкий слой
обеспечивает скольжение.
На 2/3 – глубокий –фиброзный, связан с костью.
2 - суставной хрящ (гиалиновый): 2.1 тангенциальная зона, 2.1.1 - бесклеточная
пластинка, 2.1.2 - уплощенные хондроциты,
2.2 - промежуточная зона, 2.2.1 - округлые
хондроциты, 2.2.2 - изогенные группы
хондроцитов, 2.3 - радиальная зона, 2.3.1 колонки хондроцитов, 2.3.2 - слой
гипертрофированных (дистрофически
измененных) хондроцитов, 2.4 - пограничная
линия (фронт минерализации), 2.5 кальцифицированный гиалиновый хрящ.

50. Суставная капсула Герметически замыкает суставные поверхности

Состоит из двух оболочек:
1. Фиброзная – снаружи, образована коллагеновыми
волокнами, ориентированными продольно и циркулярно. В
капсулу вплетаются капсуллярные связки, врастают
сухожилия мышц, при каждом движении капсула
оттягивается.
2. Синовиальная – изнутри. Выстилает капсулу, участки костей,
неприкрытые хрящом. Имеет складки и ворсинки.
Слои:
1. Синовиоциты
2. Базальная мембрана
3. Рыхлая соединительная ткань с
4. разнонаправленными волокнами
5. Сосудистый слой

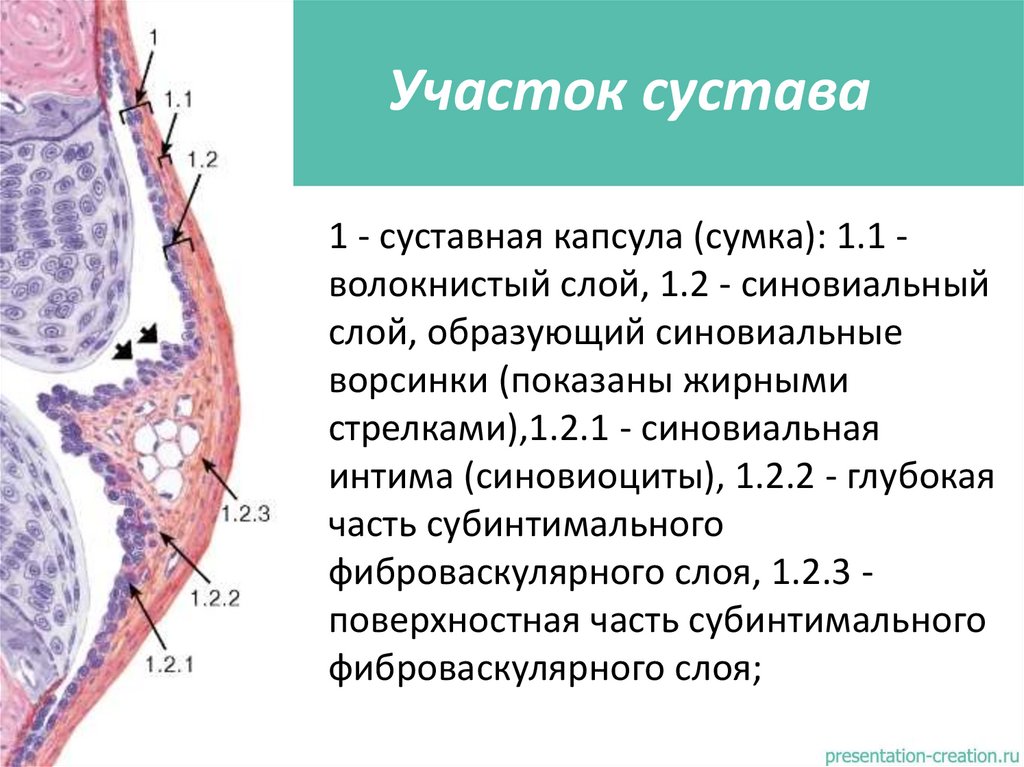

51. Участок сустава

1 - суставная капсула (сумка): 1.1 волокнистый слой, 1.2 - синовиальный
слой, образующий синовиальные
ворсинки (показаны жирными
стрелками),1.2.1 - синовиальная
интима (синовиоциты), 1.2.2 - глубокая
часть субинтимального
фиброваскулярного слоя, 1.2.3 поверхностная часть субинтимального
фиброваскулярного слоя;

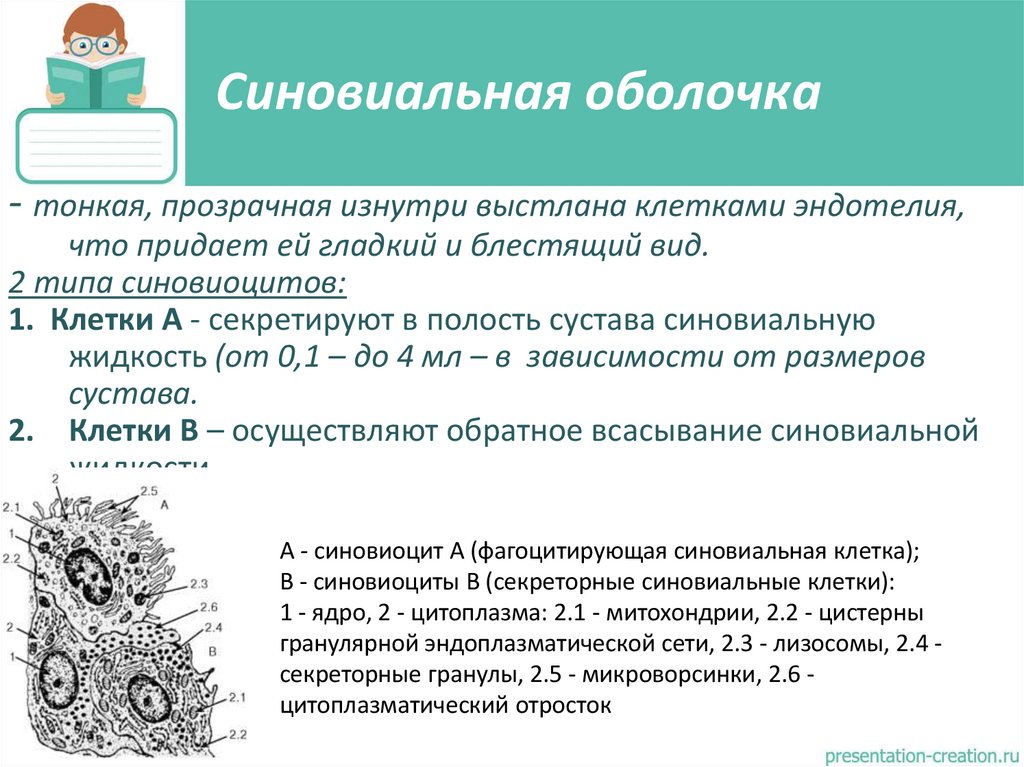

52. Синовиальная оболочка

- тонкая, прозрачная изнутри выстлана клетками эндотелия,
что придает ей гладкий и блестящий вид.
2 типа синовиоцитов:
1. Клетки А - секретируют в полость сустава синовиальную
жидкость (от 0,1 – до 4 мл – в зависимости от размеров
сустава.
2. Клетки В – осуществляют обратное всасывание синовиальной
жидкости.
A - синовиоцит A (фагоцитирующая синовиальная клетка);
B - синовиоциты В (секреторные синовиальные клетки):
1 - ядро, 2 - цитоплазма: 2.1 - митохондрии, 2.2 - цистерны
гранулярной эндоплазматической сети, 2.3 - лизосомы, 2.4 секреторные гранулы, 2.5 - микроворсинки, 2.6 цитоплазматический отросток

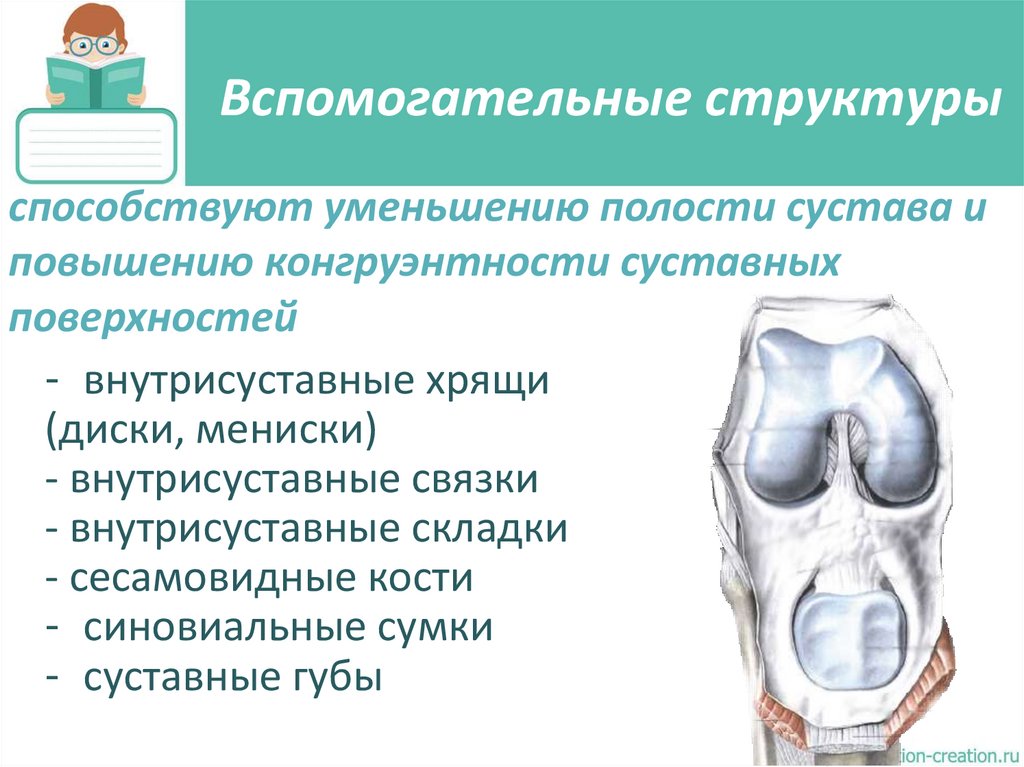

53. Вспомогательные структуры

способствуют уменьшению полости сустава и
повышению конгруэнтности суставных
поверхностей
- внутрисуставные хрящи
(диски, мениски)
- внутрисуставные связки
- внутрисуставные складки
- сесамовидные кости
- синовиальные сумки
- суставные губы

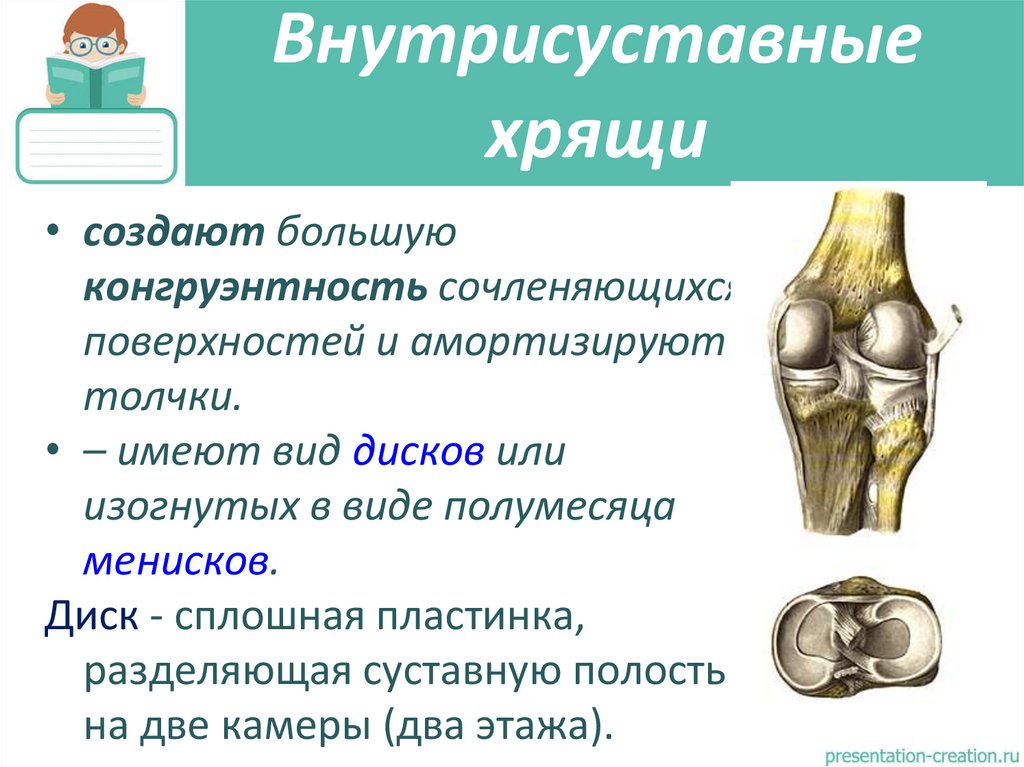

54. Внутрисуставные хрящи

• создают большую
конгруэнтность сочленяющихся
поверхностей и амортизируют
толчки.
• – имеют вид дисков или
изогнутых в виде полумесяца
менисков.
Диск - сплошная пластинка,
разделяющая суставную полость
на две камеры (два этажа).

55. Суставная губа

расположена по краю
вогнутой суставной
поверхности, дополняет
и углубляет её.

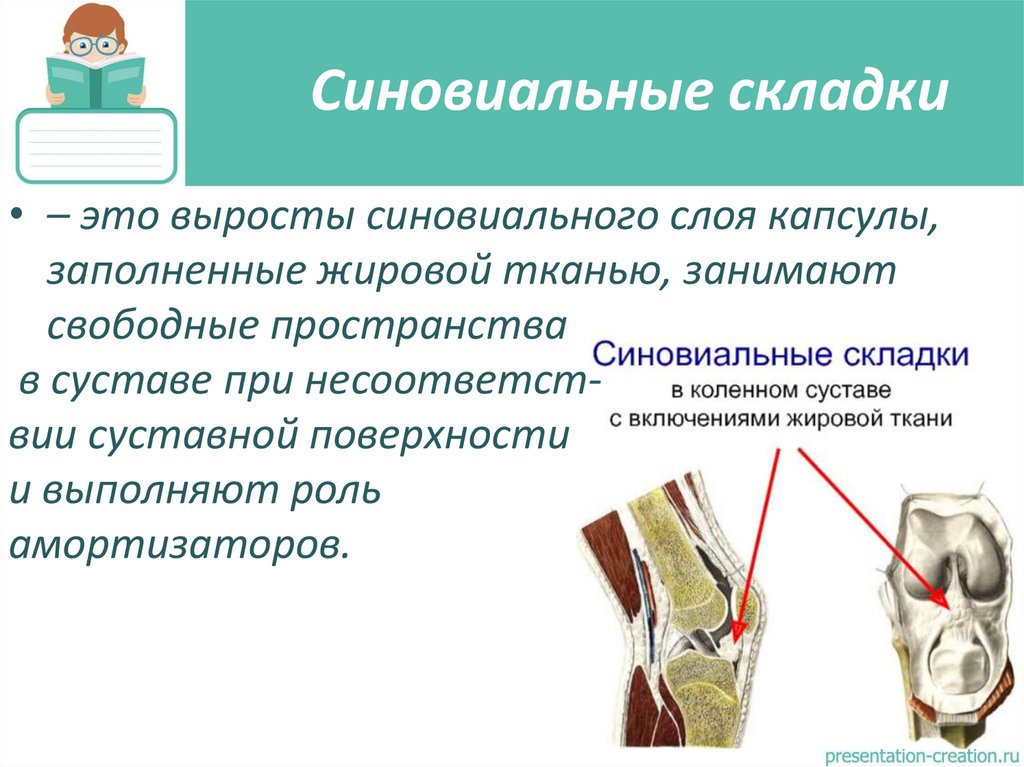

56. Синовиальные складки

• – это выросты синовиального слоя капсулы,
заполненные жировой тканью, занимают
свободные пространства
в суставе при несоответствии суставной поверхности
и выполняют роль
амортизаторов.

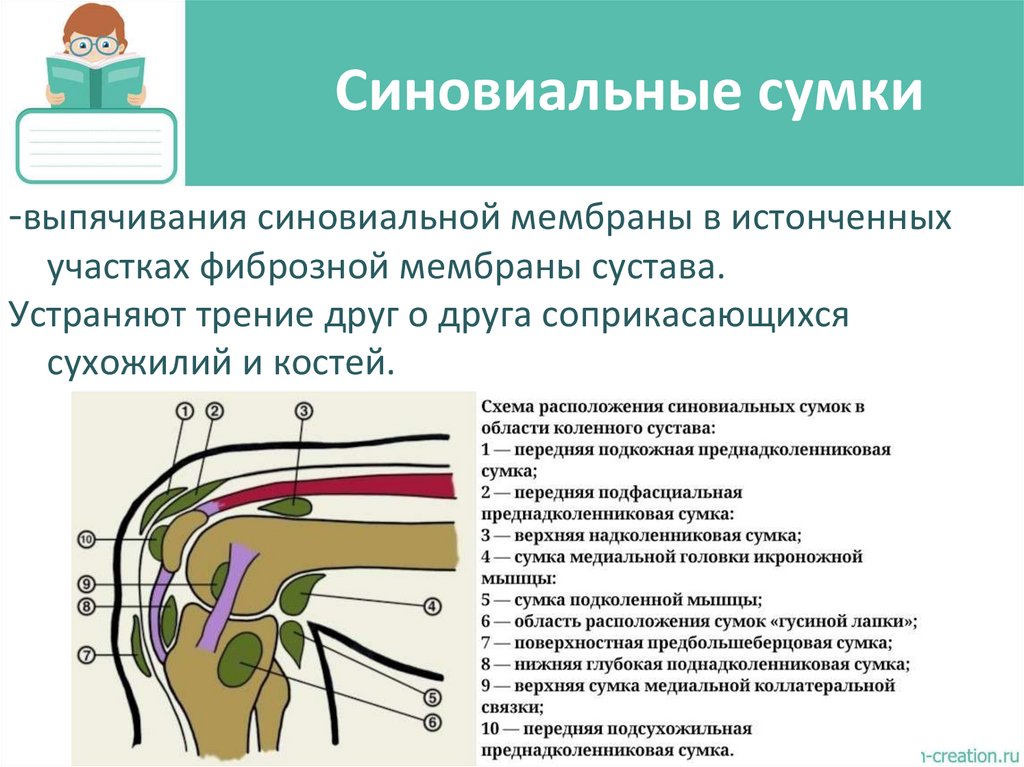

57. Синовиальные сумки

-выпячивания синовиальной мембраны в истонченных
участках фиброзной мембраны сустава.
Устраняют трение друг о друга соприкасающихся
сухожилий и костей.

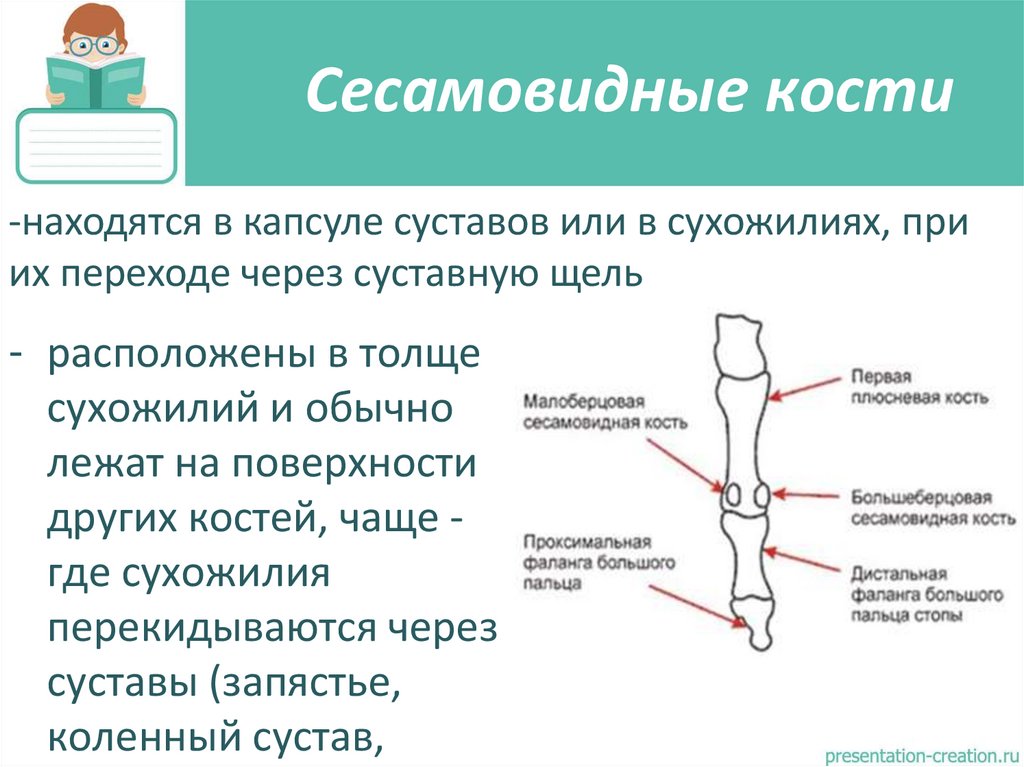

58. Сесамовидные кости

-находятся в капсуле суставов или в сухожилиях, при
их переходе через суставную щель
- расположены в толще
сухожилий и обычно
лежат на поверхности
других костей, чаще где сухожилия
перекидываются через
суставы (запястье,
коленный сустав,

59. Сесамовидные кости

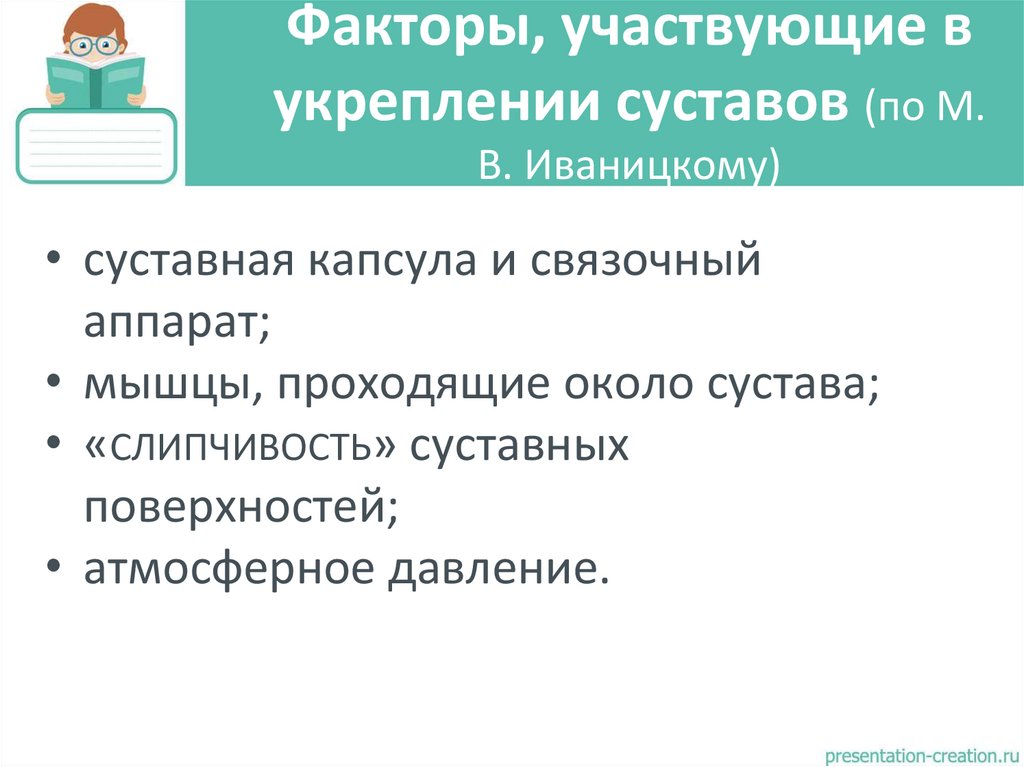

60. Факторы, участвующие в укреплении суставов (по М. В. Иваницкому)

• суставная капсула и связочный
аппарат;
• мышцы, проходящие около сустава;
• «СЛИПЧИВОСТЬ» суставных
поверхностей;
• атмосферное давление.

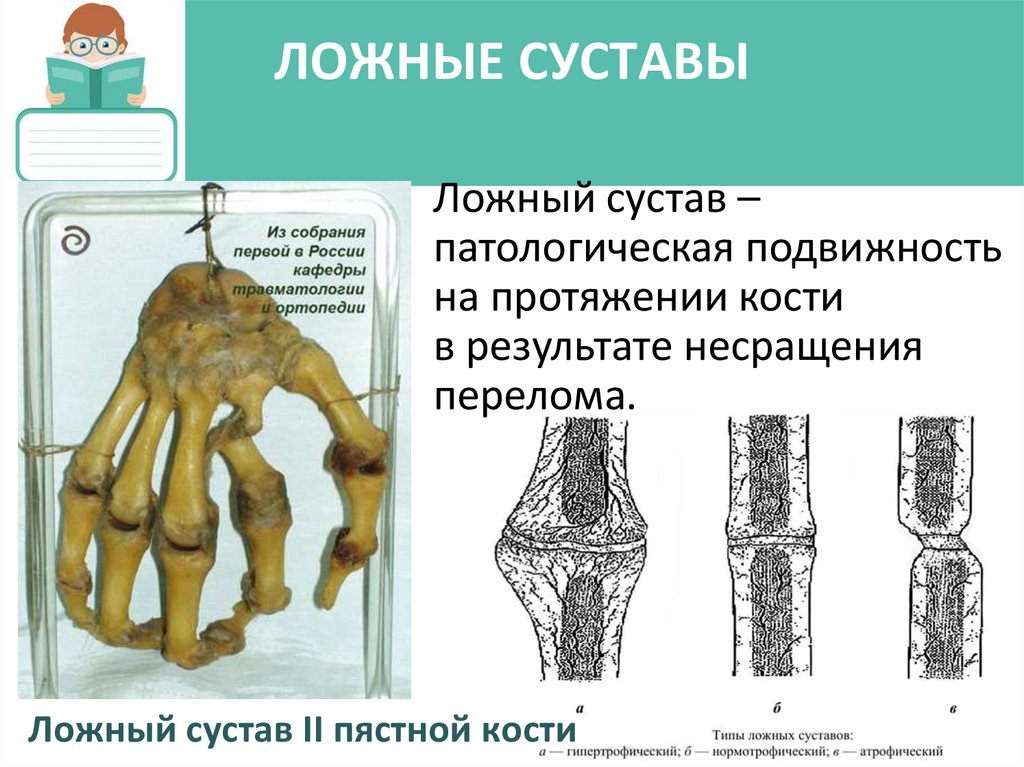

61. ЛОЖНЫЕ СУСТАВЫ

Ложный сустав –
патологическая подвижность
на протяжении кости
в результате несращения
перелома.
Ложный сустав II пястной кости

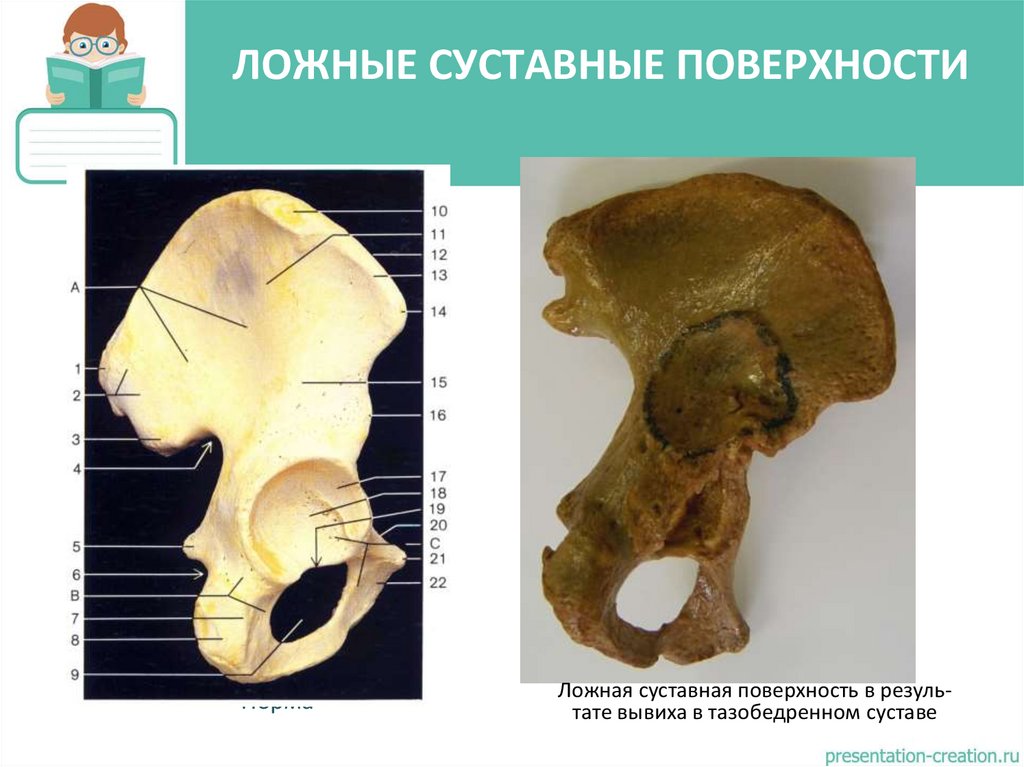

62. ЛОЖНЫЕ СУСТАВНЫЕ ПОВЕРХНОСТИ

Норма
Ложная суставная поверхность в результате вывиха в тазобедренном суставе

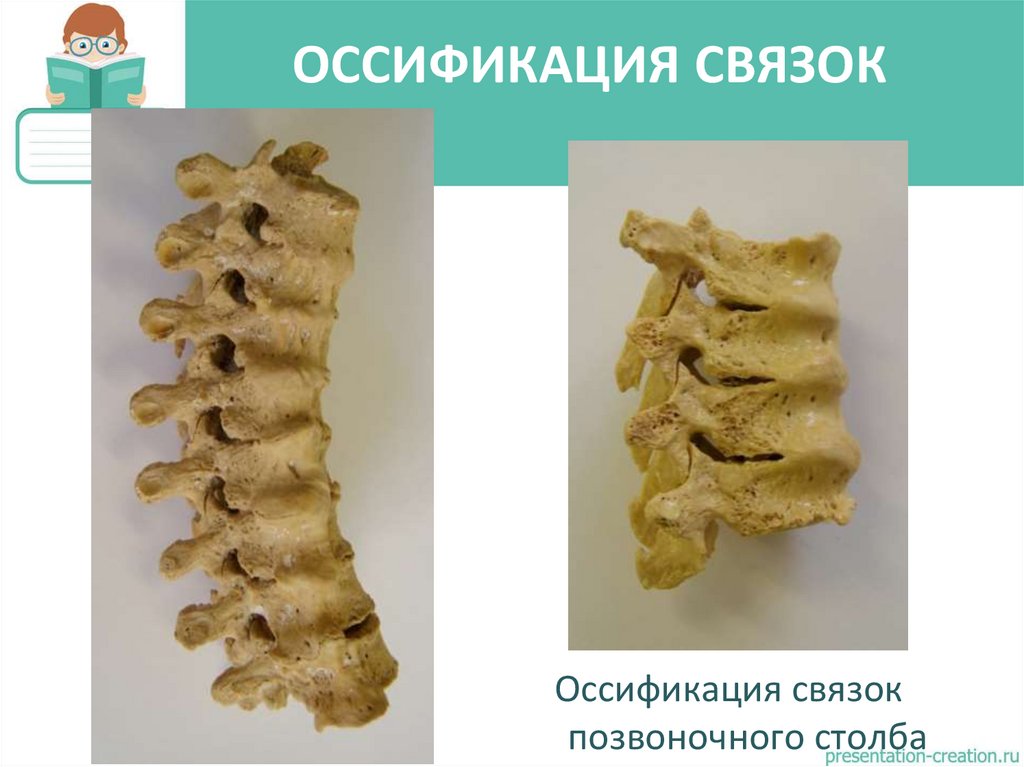

63. ОССИФИКАЦИЯ СВЯЗОК

Оссификация связок
позвоночного столба

64. ОССИФИКАЦИЯ СВЯЗОК

а
б
в
г
Оссификация связок и анкилоз коленного (а, б, в) и
голеностопного (г) суставов

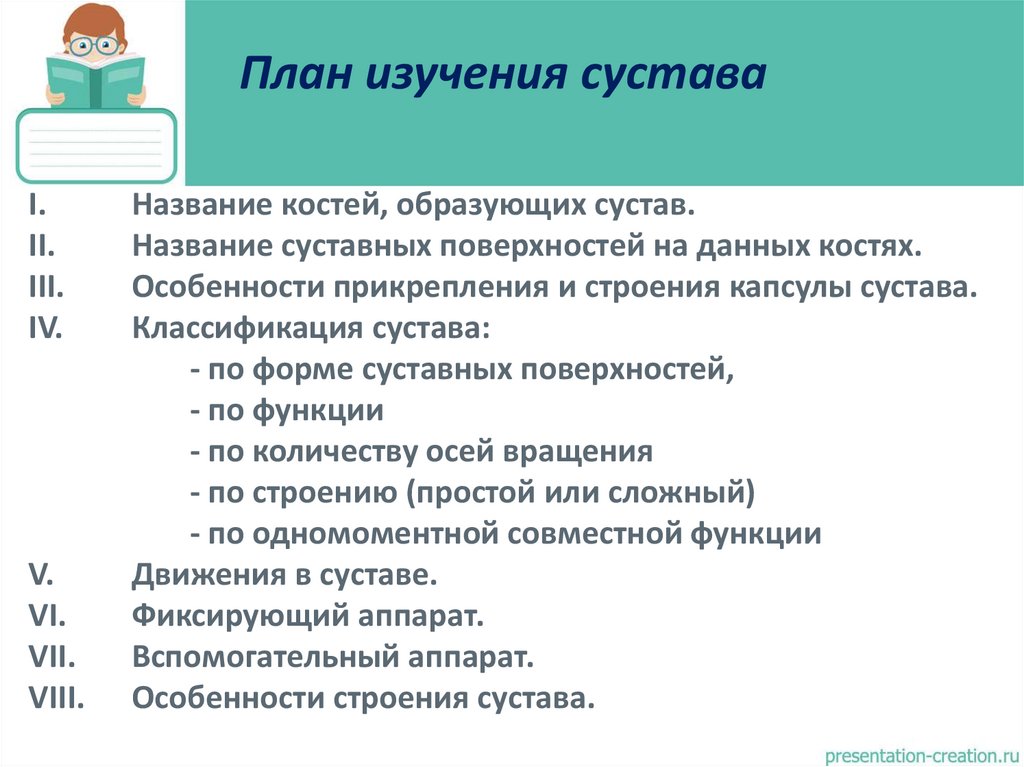

65.

План изучения сустава
I.
II.
III.
IV.
V.
VI.
VII.
VIII.
Название костей, образующих сустав.
Название суставных поверхностей на данных костях.
Особенности прикрепления и строения капсулы сустава.
Классификация сустава:
- по форме суставных поверхностей,
- по функции
- по количеству осей вращения
- по строению (простой или сложный)
- по одномоментной совместной функции
Движения в суставе.
Фиксирующий аппарат.
Вспомогательный аппарат.
Особенности строения сустава.

66.

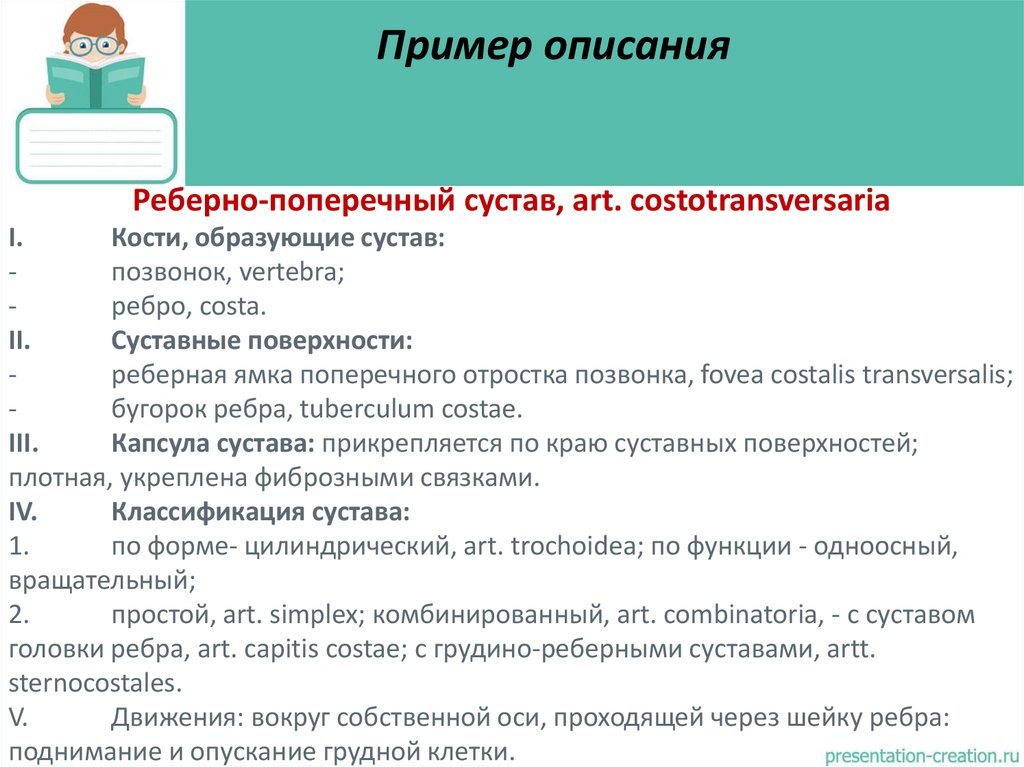

Пример описания
Реберно-поперечный сустав, art. costotransversaria
I.
Кости, образующие сустав:
позвонок, vertebra;
ребро, costa.
II.
Суставные поверхности:
реберная ямка поперечного отростка позвонка, fovea costalis transversalis;
бугорок ребра, tuberculum costae.
III.
Капсула сустава: прикрепляется по краю суставных поверхностей;
плотная, укреплена фиброзными связками.
IV.
Классификация сустава:
1.
по форме- цилиндрический, art. trochoidea; по функции - одноосный,
вращательный;
2.
простой, art. simplex; комбинированный, art. combinatoria, - с суставом
головки ребра, art. capitis costae; с грудино-реберными суставами, artt.
sternocostales.
V.
Движения: вокруг собственной оси, проходящей через шейку ребра:
поднимание и опускание грудной клетки.

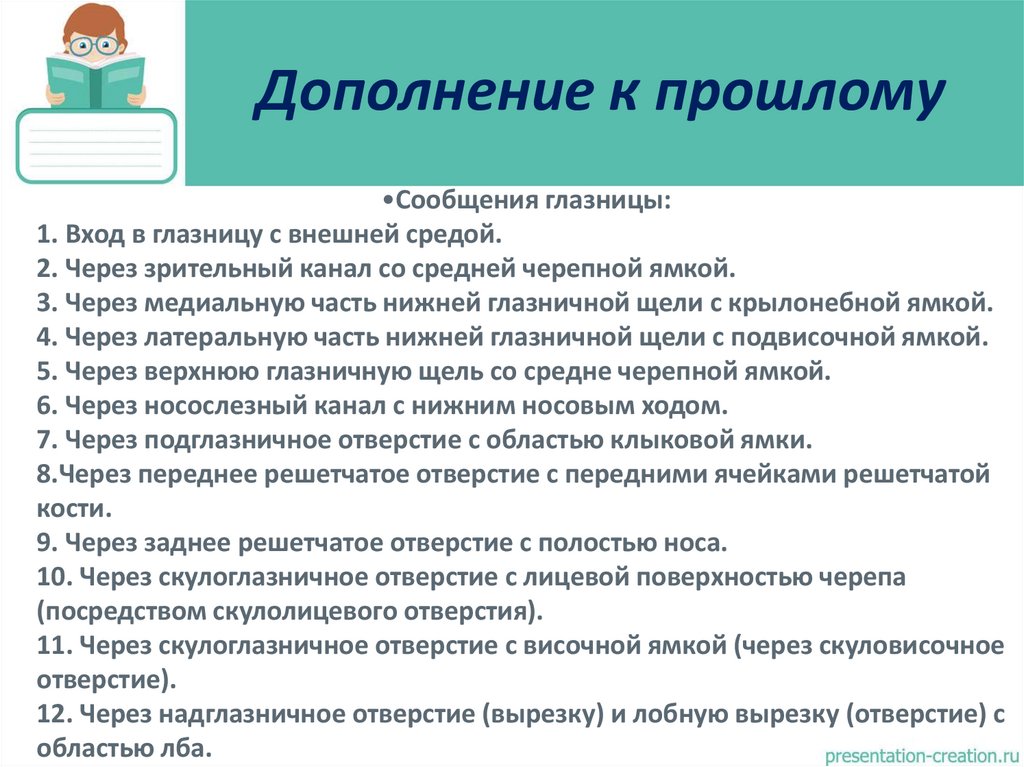

67. Дополнение к прошлому

•Сообщения глазницы:
1. Вход в глазницу с внешней средой.
2. Через зрительный канал со средней черепной ямкой.
3. Через медиальную часть нижней глазничной щели с крылонебной ямкой.
4. Через латеральную часть нижней глазничной щели с подвисочной ямкой.
5. Через верхнюю глазничную щель со средне черепной ямкой.
6. Через носослезный канал с нижним носовым ходом.
7. Через подглазничное отверстие с областью клыковой ямки.
8.Через переднее решетчатое отверстие с передними ячейками решетчатой
кости.
9. Через заднее решетчатое отверстие с полостью носа.
10. Через скулоглазничное отверстие с лицевой поверхностью черепа
(посредством скулолицевого отверстия).
11. Через скулоглазничное отверстие с височной ямкой (через скуловисочное
отверстие).
12. Через надглазничное отверстие (вырезку) и лобную вырезку (отверстие) с
областью лба.

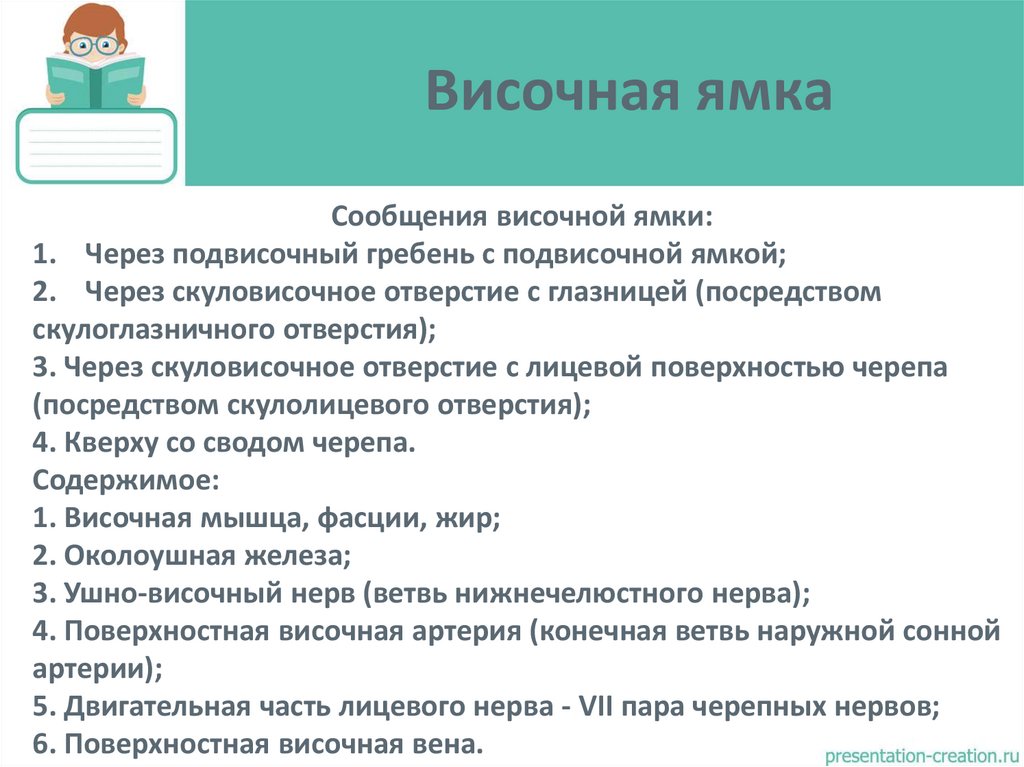

68. Височная ямка

Сообщения височной ямки:
1. Через подвисочный гребень с подвисочной ямкой;
2. Через скуловисочное отверстие с глазницей (посредством
скулоглазничного отверстия);
3. Через скуловисочное отверстие с лицевой поверхностью черепа
(посредством скулолицевого отверстия);
4. Кверху со сводом черепа.
Содержимое:
1. Височная мышца, фасции, жир;
2. Околоушная железа;
3. Ушно-височный нерв (ветвь нижнечелюстного нерва);
4. Поверхностная височная артерия (конечная ветвь наружной сонной
артерии);
5. Двигательная часть лицевого нерва - VII пара черепных нервов;
6. Поверхностная височная вена.

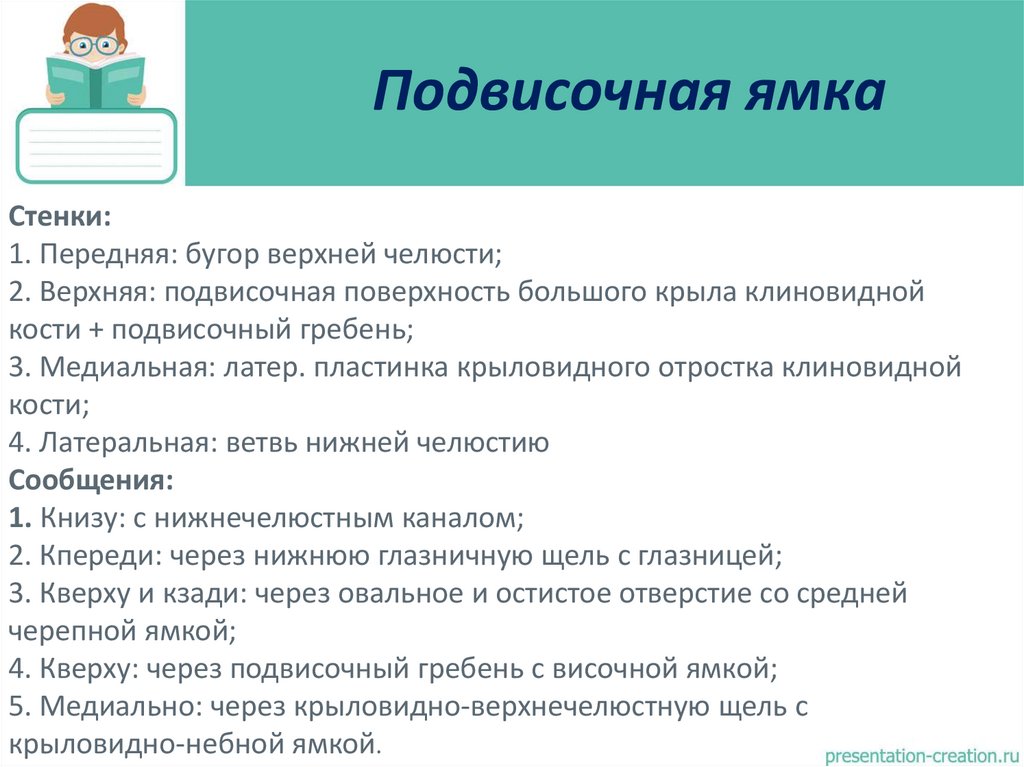

69. Подвисочная ямка

Стенки:
1. Передняя: бугор верхней челюсти;
2. Верхняя: подвисочная поверхность большого крыла клиновидной
кости + подвисочный гребень;
3. Медиальная: латер. пластинка крыловидного отростка клиновидной
кости;
4. Латеральная: ветвь нижней челюстию
Сообщения:
1. Книзу: с нижнечелюстным каналом;
2. Кпереди: через нижнюю глазничную щель с глазницей;
3. Кверху и кзади: через овальное и остистое отверстие со средней
черепной ямкой;
4. Кверху: через подвисочный гребень с височной ямкой;
5. Медиально: через крыловидно-верхнечелюстную щель с
крыловидно-небной ямкой.

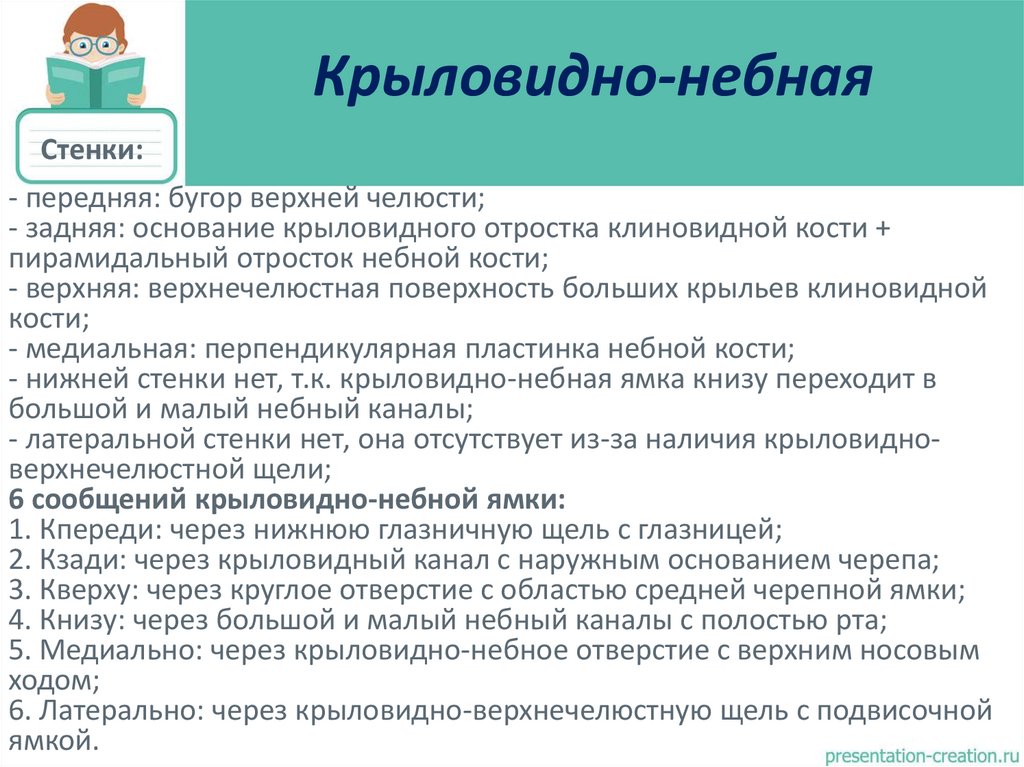

70. Крыловидно-небная

Стенки:
- передняя: бугор верхней челюсти;
- задняя: основание крыловидного отростка клиновидной кости +
пирамидальный отросток небной кости;
- верхняя: верхнечелюстная поверхность больших крыльев клиновидной
кости;
- медиальная: перпендикулярная пластинка небной кости;
- нижней стенки нет, т.к. крыловидно-небная ямка книзу переходит в
большой и малый небный каналы;
- латеральной стенки нет, она отсутствует из-за наличия крыловидноверхнечелюстной щели;
6 сообщений крыловидно-небной ямки:
1. Кпереди: через нижнюю глазничную щель с глазницей;
2. Кзади: через крыловидный канал с наружным основанием черепа;
3. Кверху: через круглое отверстие с областью средней черепной ямки;
4. Книзу: через большой и малый небный каналы с полостью рта;
5. Медиально: через крыловидно-небное отверстие с верхним носовым
ходом;
6. Латерально: через крыловидно-верхнечелюстную щель с подвисочной
ямкой.

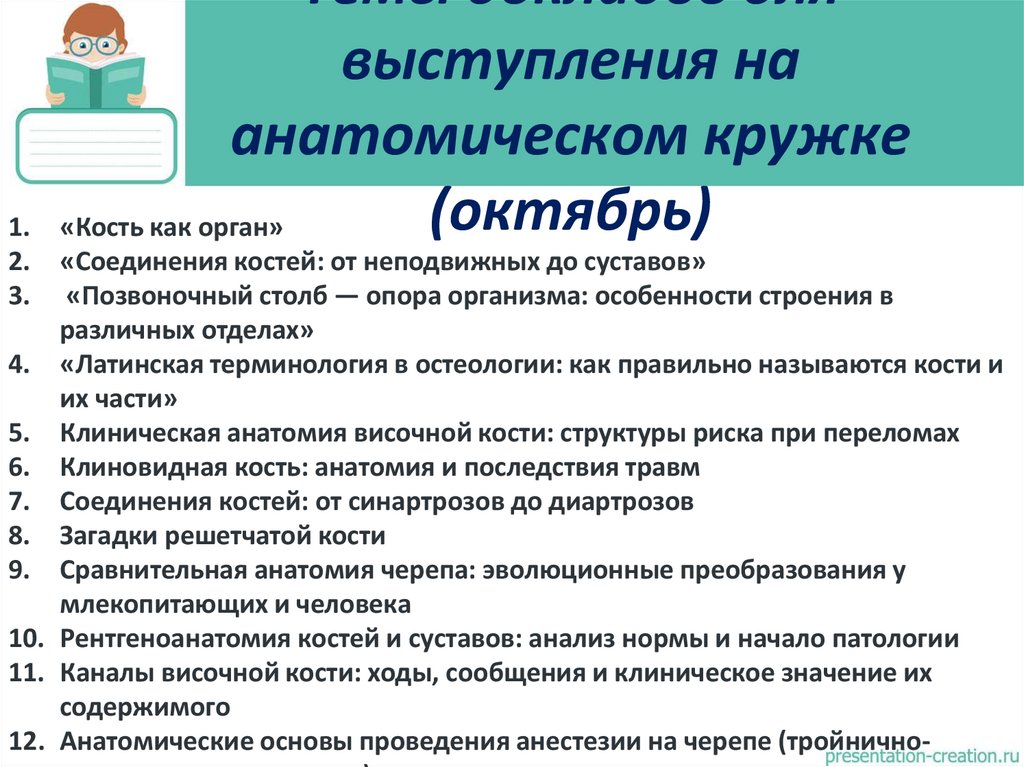

71. Темы докладов для выступления на анатомическом кружке (октябрь)

1. «Кость как орган»
2.
3.
«Соединения костей: от неподвижных до суставов»
«Позвоночный столб — опора организма: особенности строения в
различных отделах»
4. «Латинская терминология в остеологии: как правильно называются кости и
их части»
5. Клиническая анатомия височной кости: структуры риска при переломах
6. Клиновидная кость: анатомия и последствия травм
7. Соединения костей: от синартрозов до диартрозов
8. Загадки решетчатой кости
9. Сравнительная анатомия черепа: эволюционные преобразования у
млекопитающих и человека
10. Рентгеноанатомия костей и суставов: анализ нормы и начало патологии
11. Каналы височной кости: ходы, сообщения и клиническое значение их
содержимого
12. Анатомические основы проведения анестезии на черепе (тройнично-

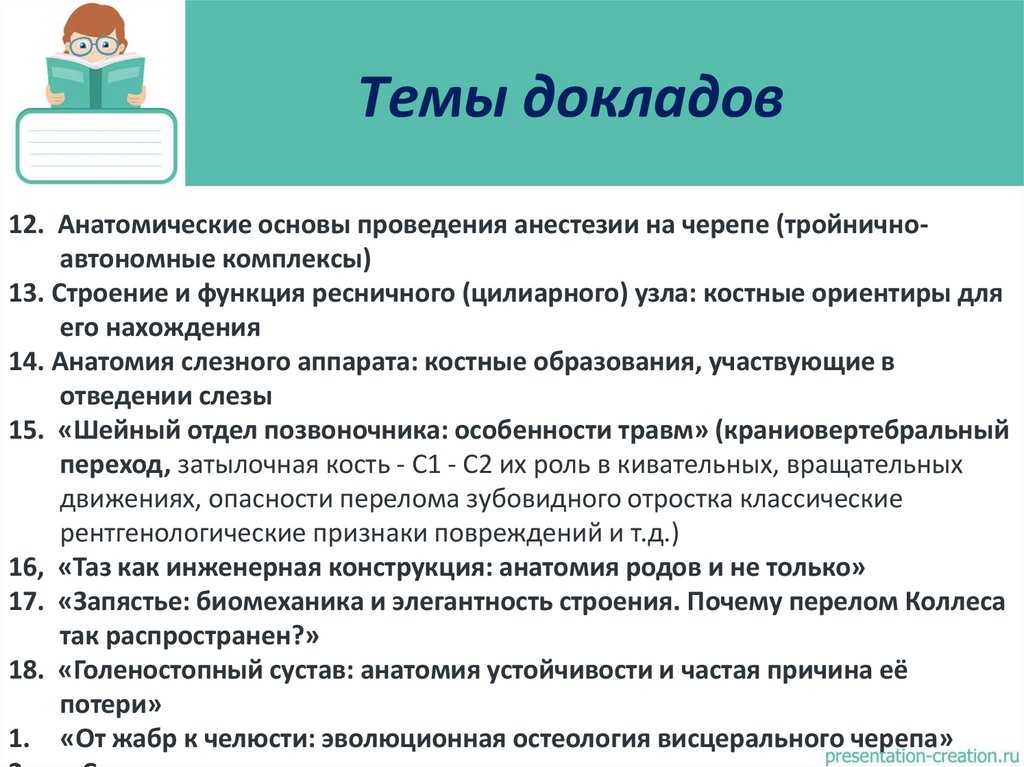

72. Темы докладов

12. Анатомические основы проведения анестезии на черепе (тройничноавтономные комплексы)
13. Строение и функция ресничного (цилиарного) узла: костные ориентиры для
его нахождения
14. Анатомия слезного аппарата: костные образования, участвующие в
отведении слезы
15. «Шейный отдел позвоночника: особенности травм» (краниовертебральный
переход, затылочная кость - C1 - C2 их роль в кивательных, вращательных
движениях, опасности перелома зубовидного отростка классические
рентгенологические признаки повреждений и т.д.)
16, «Таз как инженерная конструкция: анатомия родов и не только»
17. «Запястье: биомеханика и элегантность строения. Почему перелом Коллеса
так распространен?»
18. «Голеностопный сустав: анатомия устойчивости и частая причина её
потери»
1. «От жабр к челюсти: эволюционная остеология висцерального черепа»

73. Темы докладов

19. «От жабр к челюсти: эволюционная остеология висцерального
черепа»
20. «Скелетная зрелость: как по точкам окостенения определить
биологический возраст?»
21. «Стопа как арочная конструкция: анатомия сводов и патология
плоскостопия»
22. «Лопатка: платформа для движения верхней конечности»
23. «Рёберно-позвоночные суставы: микромир с
макропоследствиями»
24. «Кости-обманщицы: анатомические варианты и ловушки для
диагноста»

74.

Уважаемые коллеги!
Приглашаем обучающихся по программам среднего профессионального и высшего
образования принять участие во Всероссийском конкурсе анатомического рисунка,
который состоится в период с 14 октября по 23 ноября 2024 года на базе кафедры
анатомии и спортивной медицины Кубанского государственного университета
физической культуры, спорта и туризма.
Цель конкурса – выявление и развитие у обучающихся творческих способностей,
повышение мотивации и интереса к процессу обучения, поддержка одаренной
молодежи.
Условия участия в конкурсе
Конкурс проводится среди обучающихся по программам среднего профессионального
(обучающиеся СПО) и высшего (бакалавры, магистры, аспиранты) образования.
Форма проведения конкурса – дистанционная.
Для участия в Конкурсе необходимо представить:
— заявку участника конкурса;
— конкурсную работу – анатомический рисунок в электронном виде (скан копию/фото);

75.

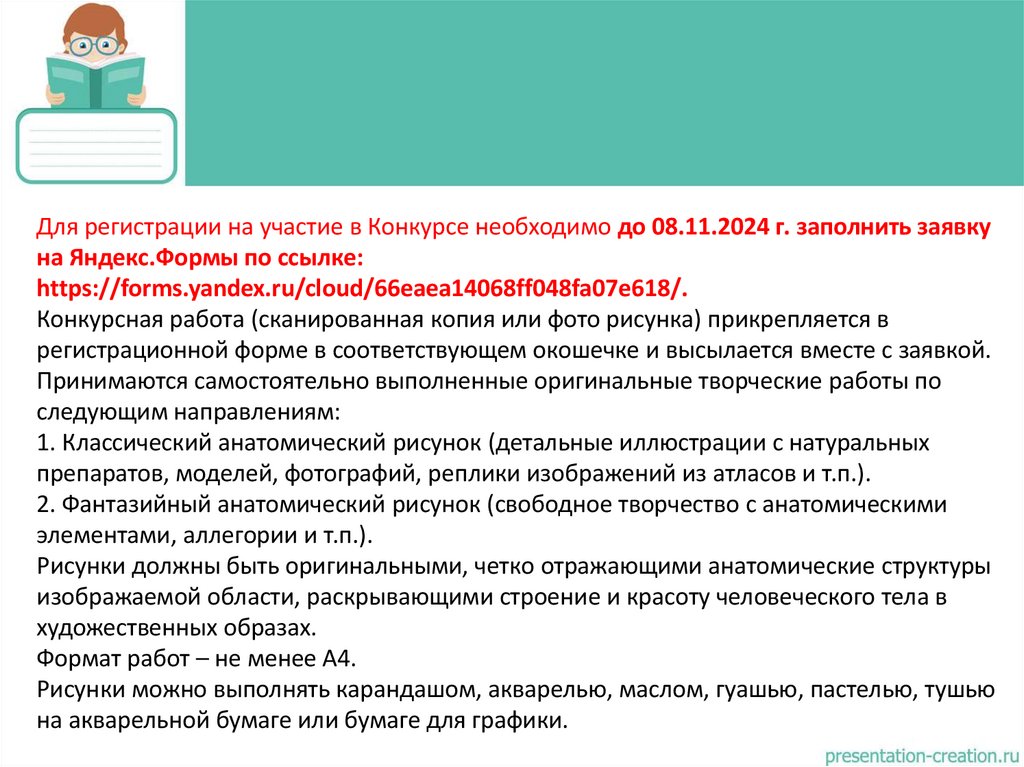

Для регистрации на участие в Конкурсе необходимо до 08.11.2024 г. заполнить заявку
на Яндекс.Формы по ссылке:
https://forms.yandex.ru/cloud/66eaea14068ff048fa07e618/.
Конкурсная работа (сканированная копия или фото рисунка) прикрепляется в
регистрационной форме в соответствующем окошечке и высылается вместе с заявкой.
Принимаются самостоятельно выполненные оригинальные творческие работы по
следующим направлениям:
1. Классический анатомический рисунок (детальные иллюстрации с натуральных
препаратов, моделей, фотографий, реплики изображений из атласов и т.п.).
2. Фантазийный анатомический рисунок (свободное творчество с анатомическими
элементами, аллегории и т.п.).
Рисунки должны быть оригинальными, четко отражающими анатомические структуры
изображаемой области, раскрывающими строение и красоту человеческого тела в
художественных образах.
Формат работ – не менее А4.
Рисунки можно выполнять карандашом, акварелью, маслом, гуашью, пастелью, тушью
на акварельной бумаге или бумаге для графики.

76.

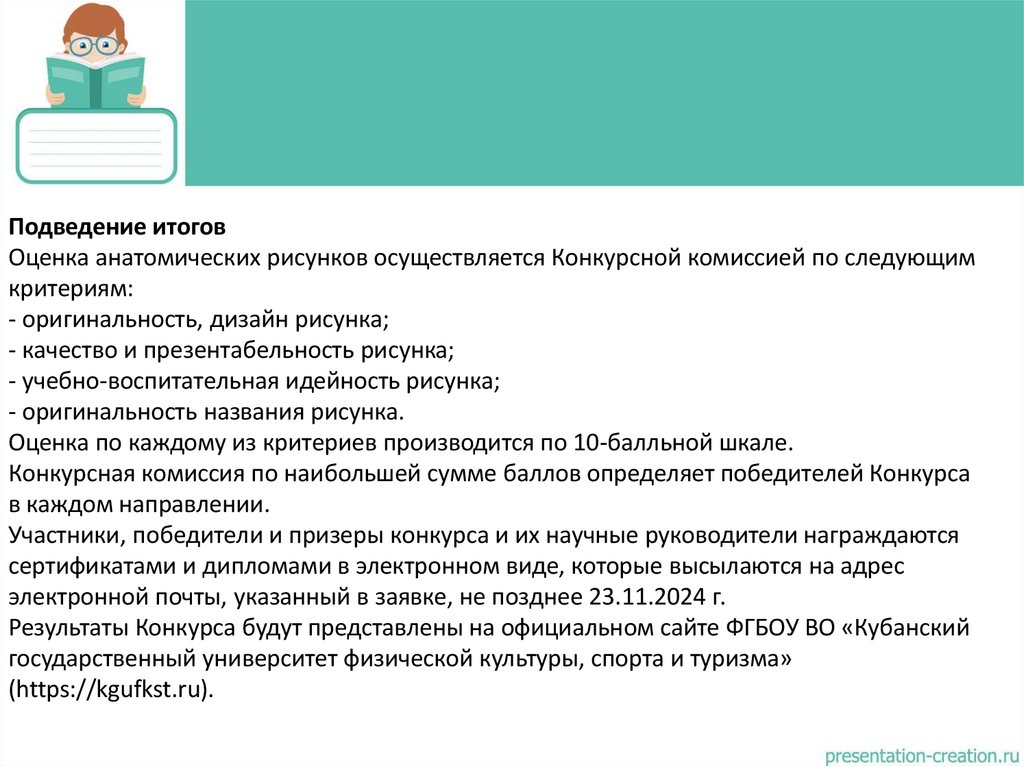

Подведение итогов
Оценка анатомических рисунков осуществляется Конкурсной комиссией по следующим
критериям:
- оригинальность, дизайн рисунка;
- качество и презентабельность рисунка;
- учебно-воспитательная идейность рисунка;
- оригинальность названия рисунка.
Оценка по каждому из критериев производится по 10-балльной шкале.
Конкурсная комиссия по наибольшей сумме баллов определяет победителей Конкурса
в каждом направлении.
Участники, победители и призеры конкурса и их научные руководители награждаются
сертификатами и дипломами в электронном виде, которые высылаются на адрес
электронной почты, указанный в заявке, не позднее 23.11.2024 г.
Результаты Конкурса будут представлены на официальном сайте ФГБОУ ВО «Кубанский
государственный университет физической культуры, спорта и туризма»
(https://kgufkst.ru).

77. Спасибо за внимание

СПАСИБО ЗА ВНИМАНИЕ
