1. ТЕМА УРОКУ

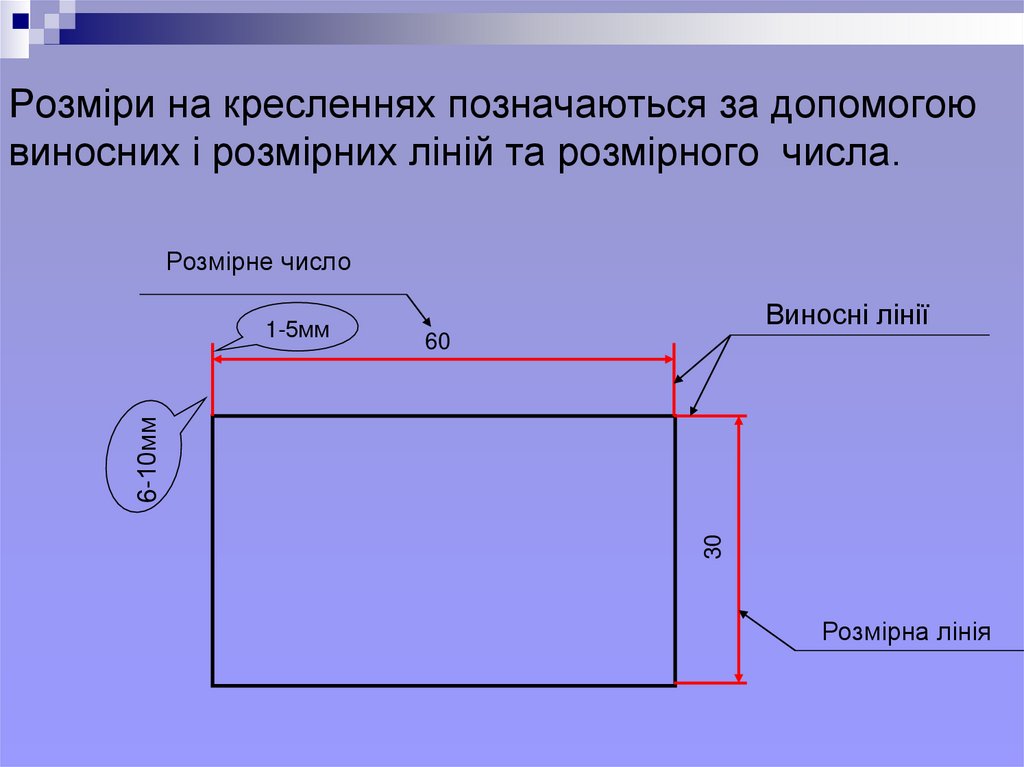

2. Розміри на кресленнях позначаються за допомогою виносних і розмірних ліній та розмірного числа.

Розмірне число
Виносні лінії
60
30
6-10мм
1-5мм
Розмірна лінія

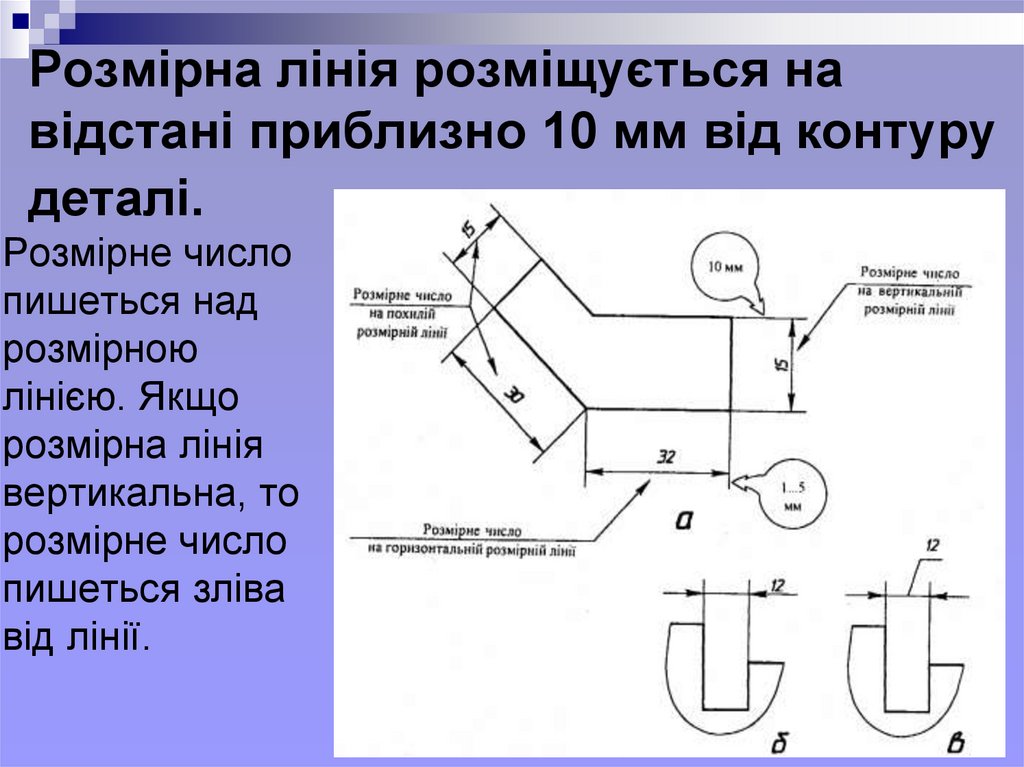

3. Розмірна лінія розміщується на відстані приблизно 10 мм від контуру деталі.

Розмірне число
пишеться над
розмірною
лінією. Якщо
розмірна лінія
вертикальна, то
розмірне число
пишеться зліва
від лінії.

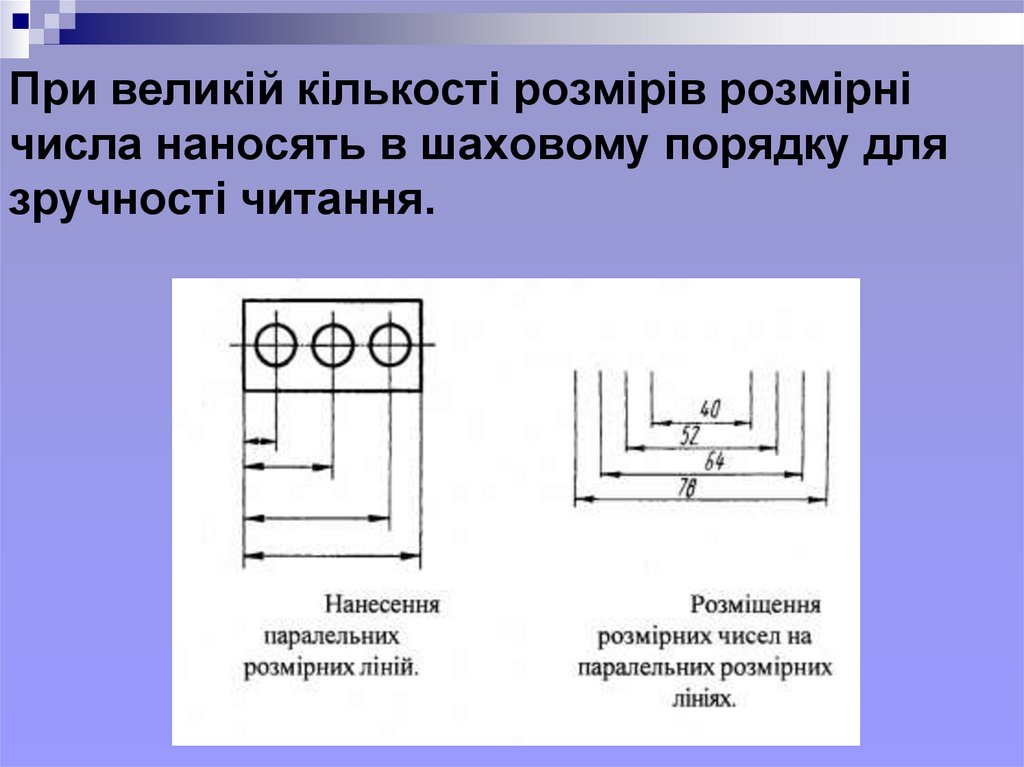

4. При великій кількості розмірів розмірні числа наносять в шаховому порядку для зручності читання.

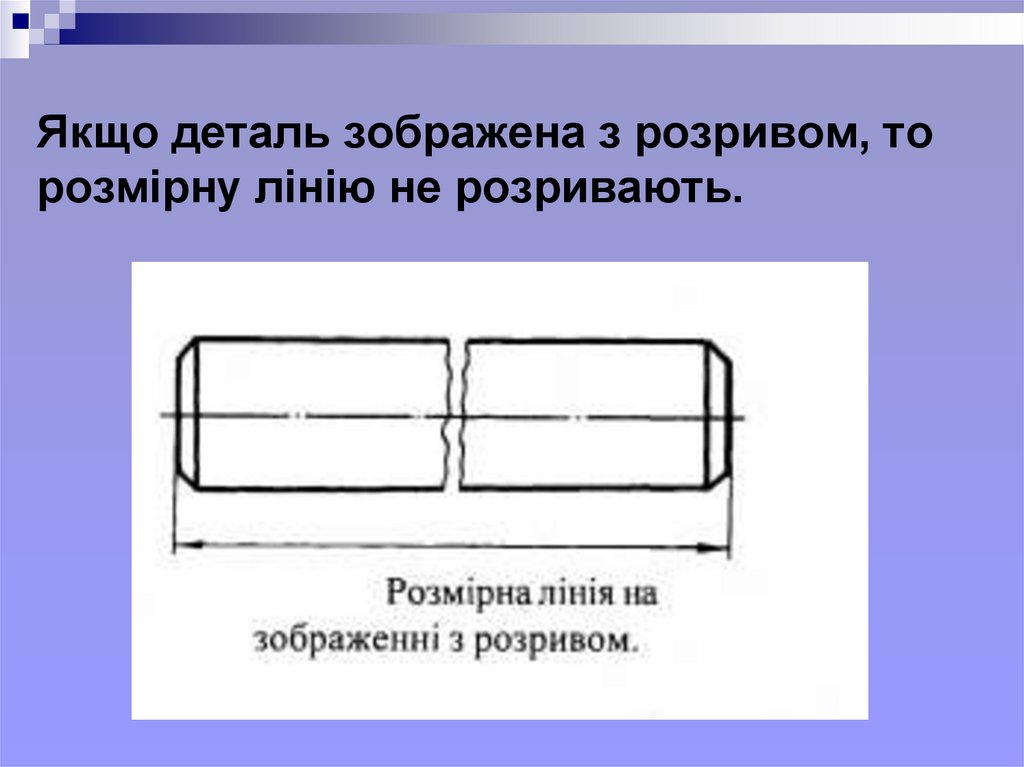

5. Якщо деталь зображена з розривом, то розмірну лінію не розривають.

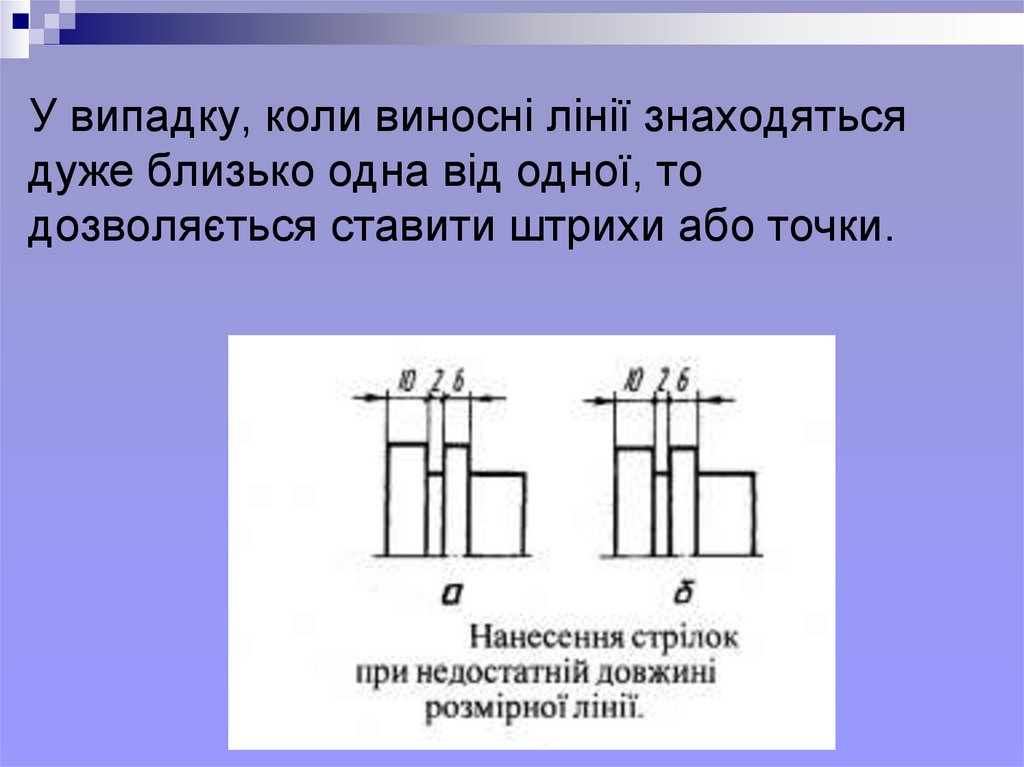

6. У випадку, коли виносні лінії знаходяться дуже близько одна від одної, то дозволяється ставити штрихи або точки.

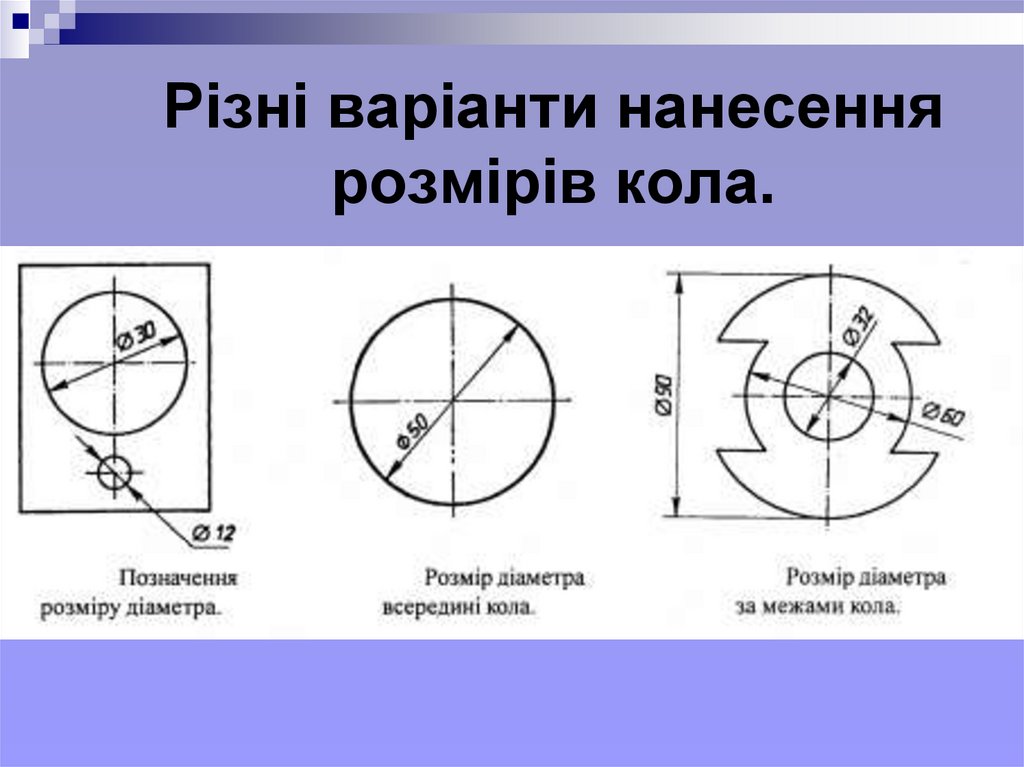

7. Різні варіанти нанесення розмірів кола.

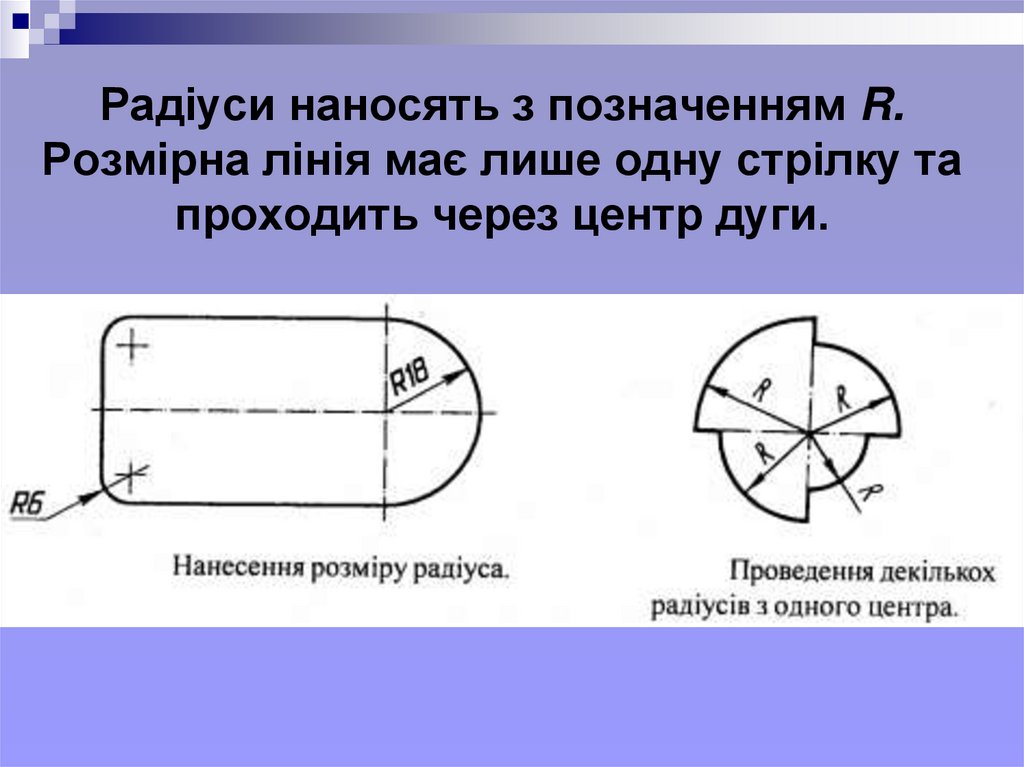

8. Радіуси наносять з позначенням R. Розмірна лінія має лише одну стрілку та проходить через центр дуги.

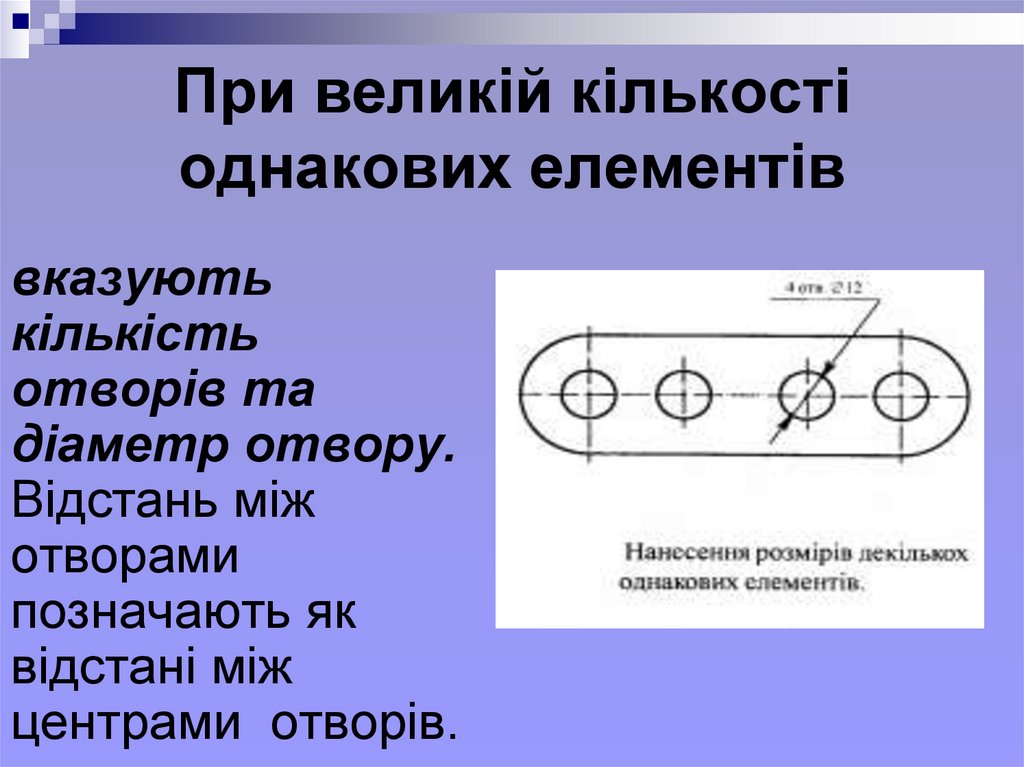

9. При великій кількості однакових елементів

вказують
кількість
отворів та
діаметр отвору.
Відстань між
отворами
позначають як
відстані між
центрами отворів.

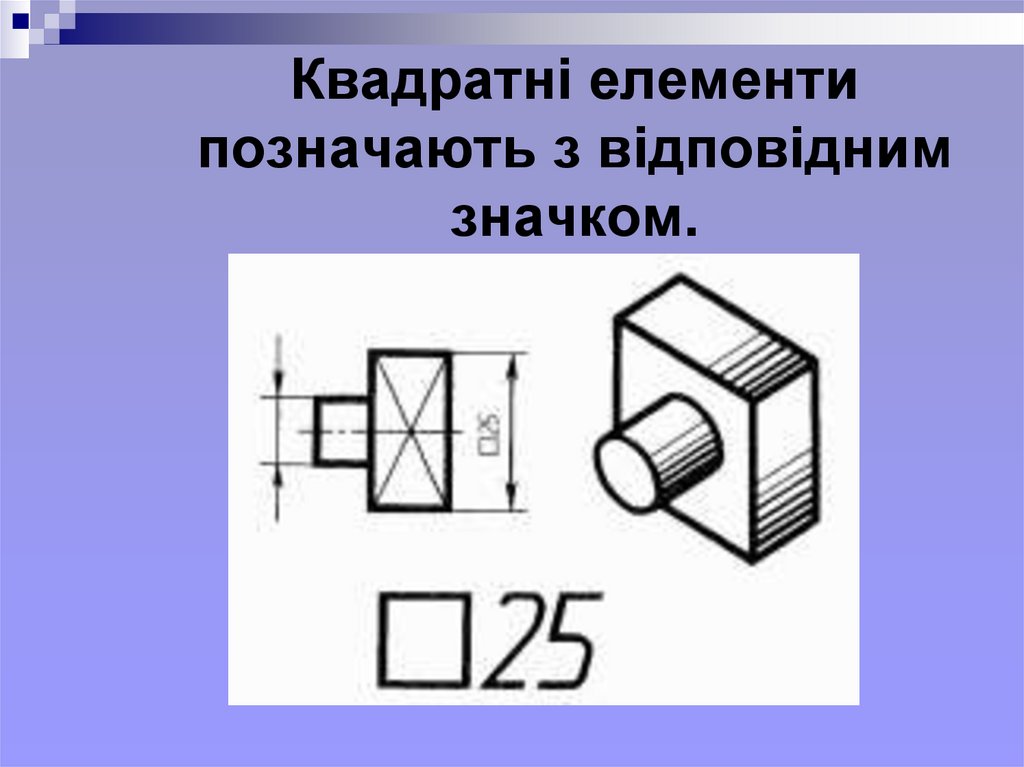

10. Квадратні елементи позначають з відповідним значком.

11.

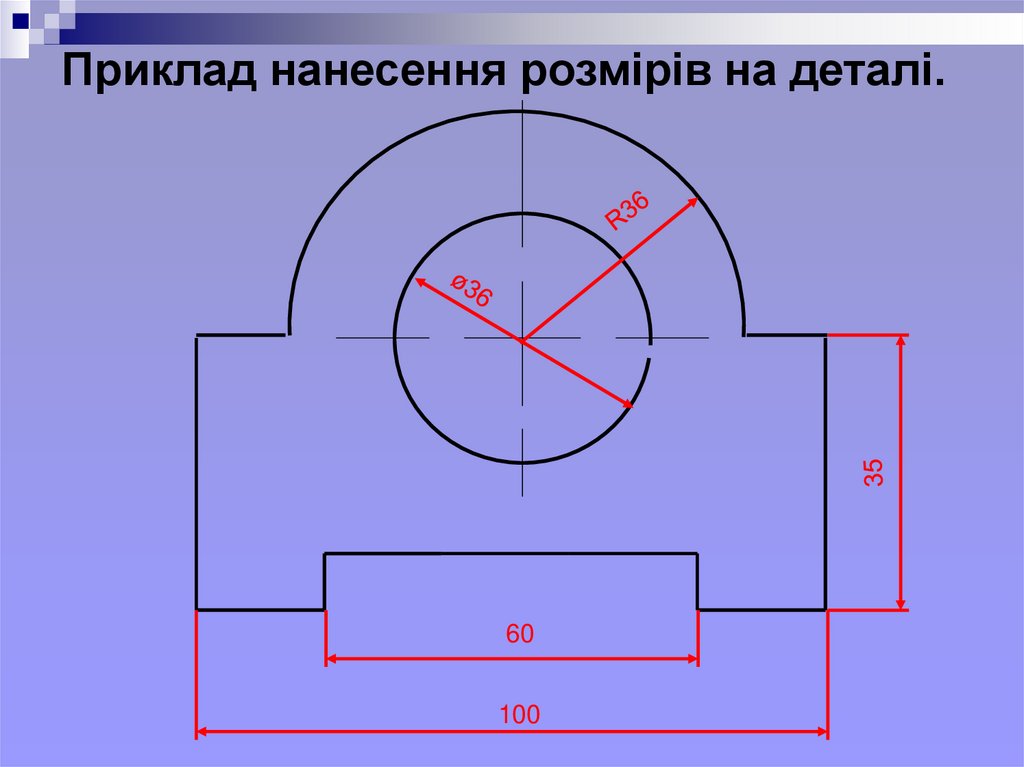

Приклад нанесення розмірів на деталі.
60
100

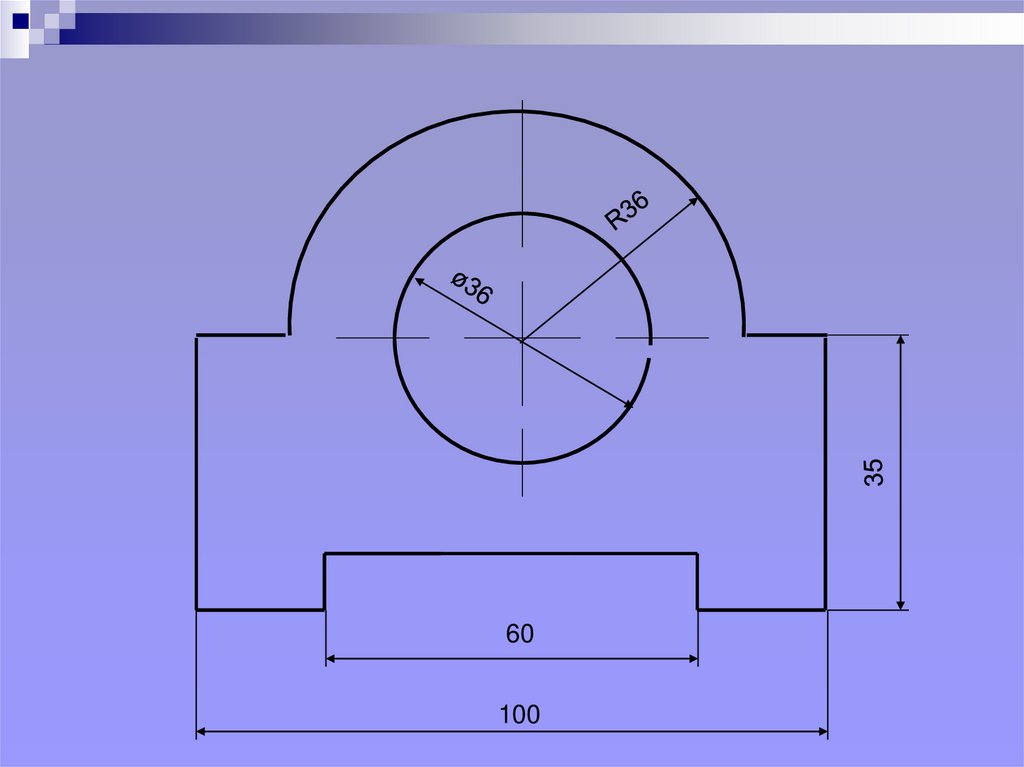

12.

60
100

13.

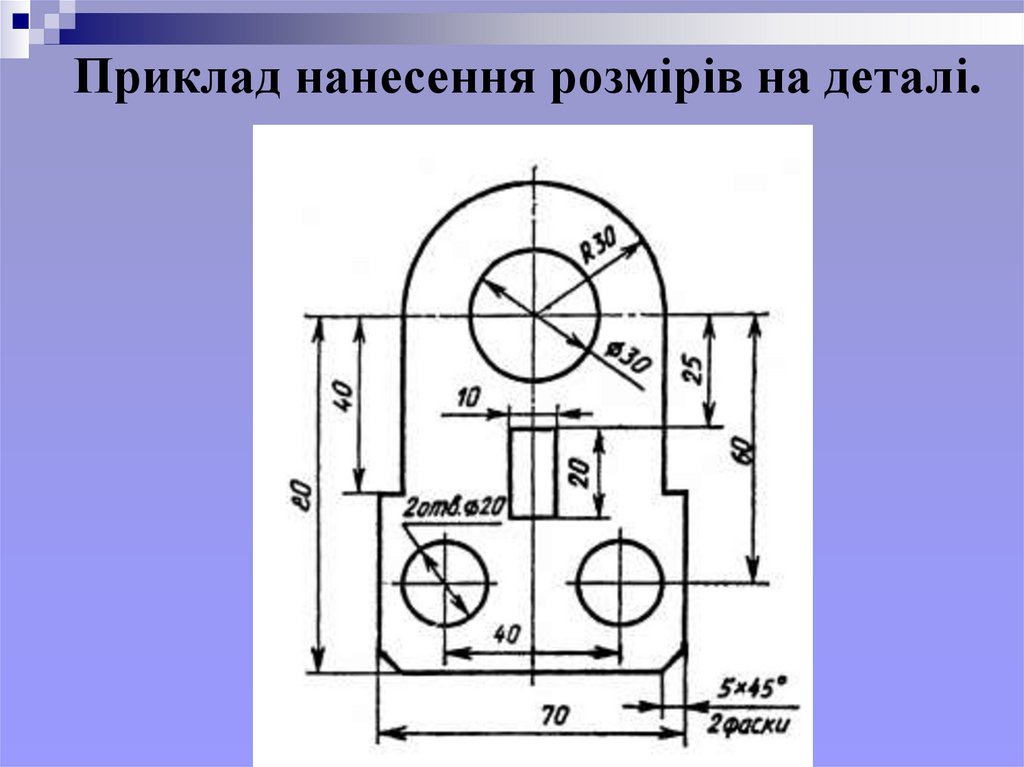

Приклад нанесення розмірів на деталі.

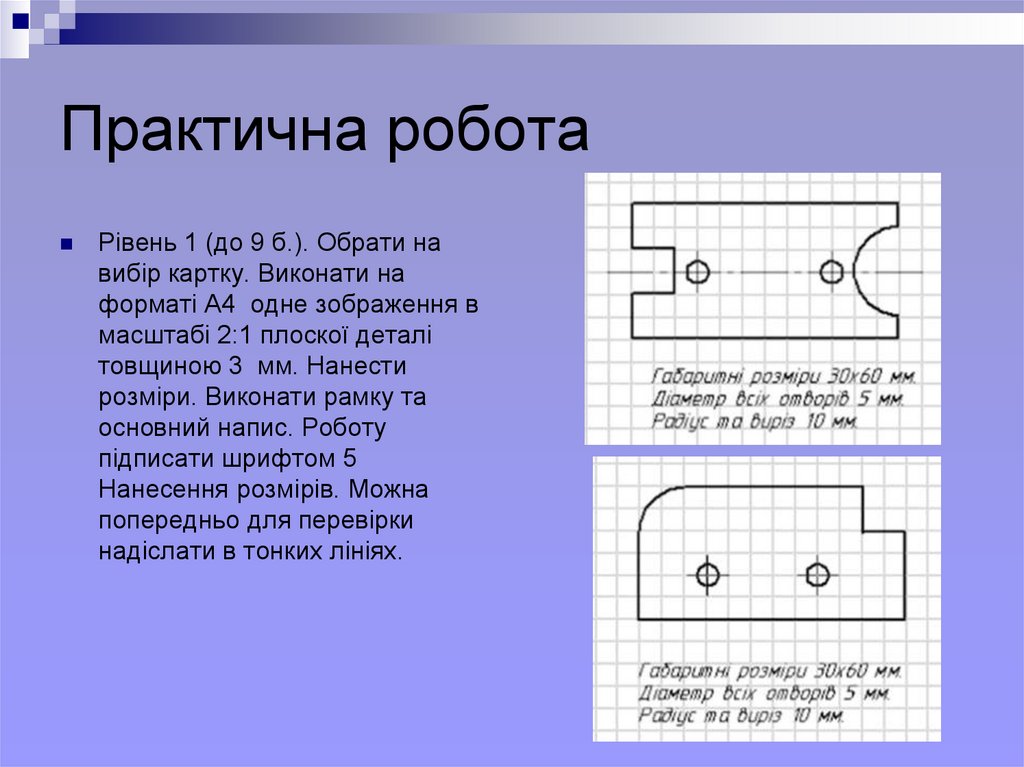

14. Практична робота

Рівень 1 (до 9 б.). Обрати на
вибір картку. Виконати на
форматі А4 одне зображення в
масштабі 2:1 плоскої деталі
товщиною 3 мм. Нанести
розміри. Виконати рамку та
основний напис. Роботу
підписати шрифтом 5
Нанесення розмірів. Можна
попередньо для перевірки
надіслати в тонких лініях.

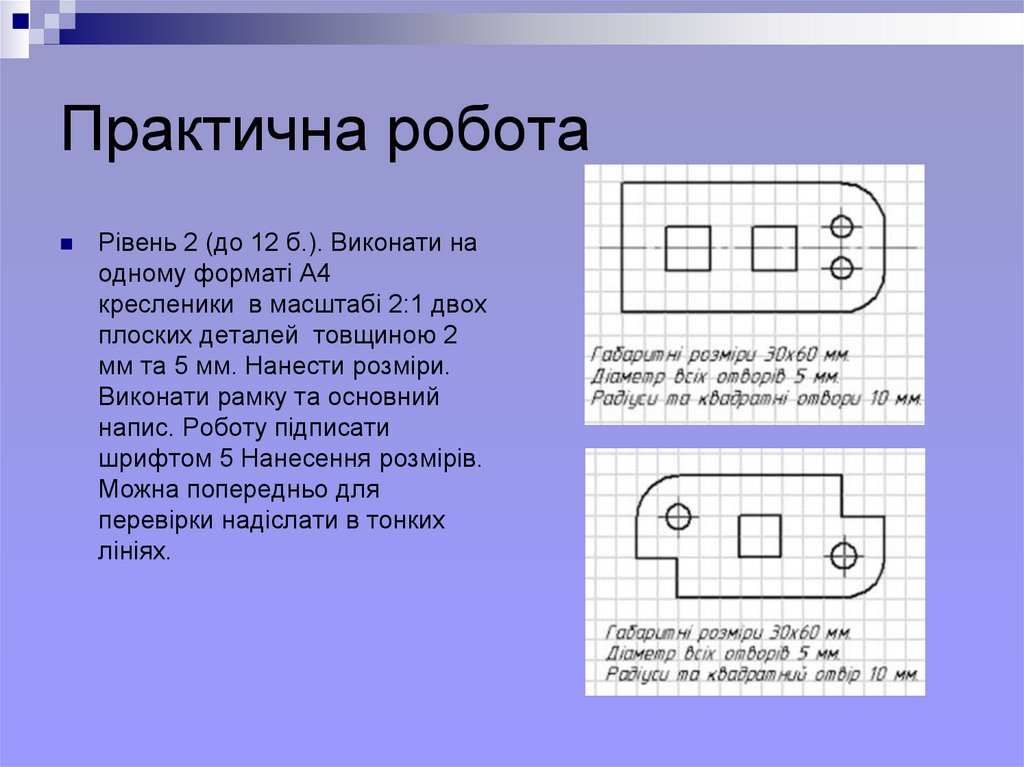

15. Практична робота

Рівень 2 (до 12 б.). Виконати на
одному форматі А4
кресленики в масштабі 2:1 двох
плоских деталей товщиною 2
мм та 5 мм. Нанести розміри.
Виконати рамку та основний
напис. Роботу підписати
шрифтом 5 Нанесення розмірів.
Можна попередньо для
перевірки надіслати в тонких
лініях.

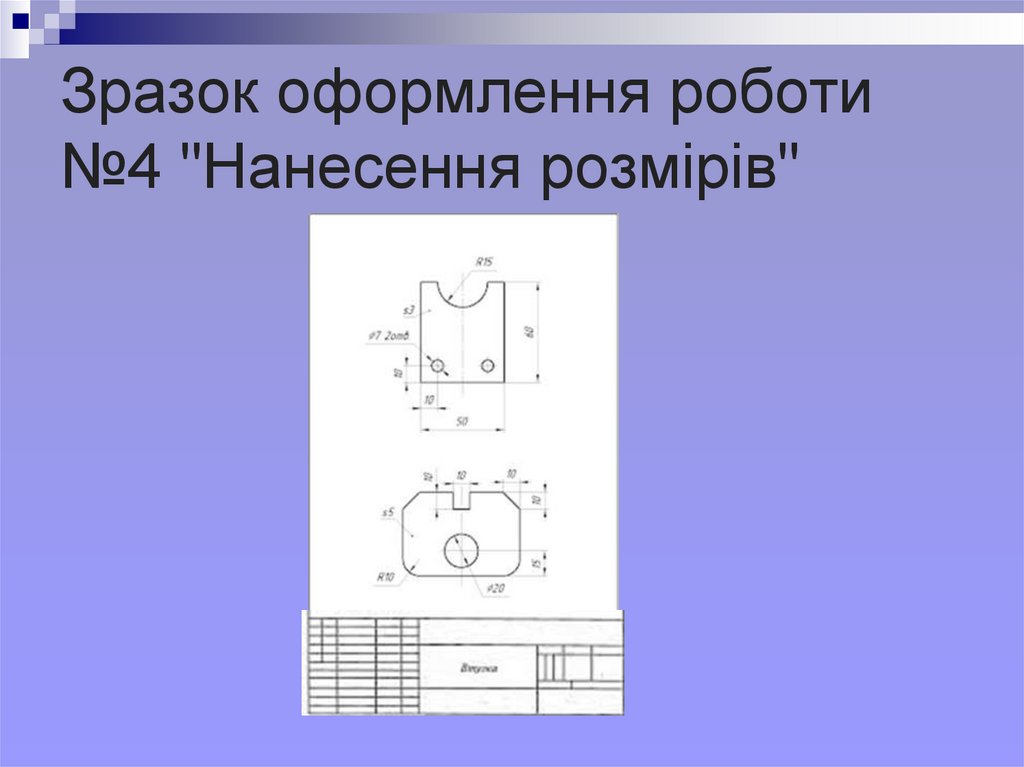

16. Зразок оформлення роботи №4 "Нанесення розмірів"

Зразок оформлення роботи
№4 "Нанесення розмірів"
