БЗВП_Тема_3_РозвП_лекція

1.

КИЇВСЬКИЙ УНІВЕРСИТЕТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ТА ПРАВА
БАЗОВА ЗАГАЛЬНОВІЙСЬКОВА ПІДГОТОВКА
(теоретична частина)
Тема 4: РОЗВІДУВАЛЬНА ПІДГОТОВКА
ЛЕКЦІЯ
Ведення розвідки, спостереження, виявлення
та оцінювання противника
Підготував:
старший викладач кафедри кримінального
права, процесу і криміналістики
полковник у відставці А. МІНАЄВ
Київ - 2025

2.

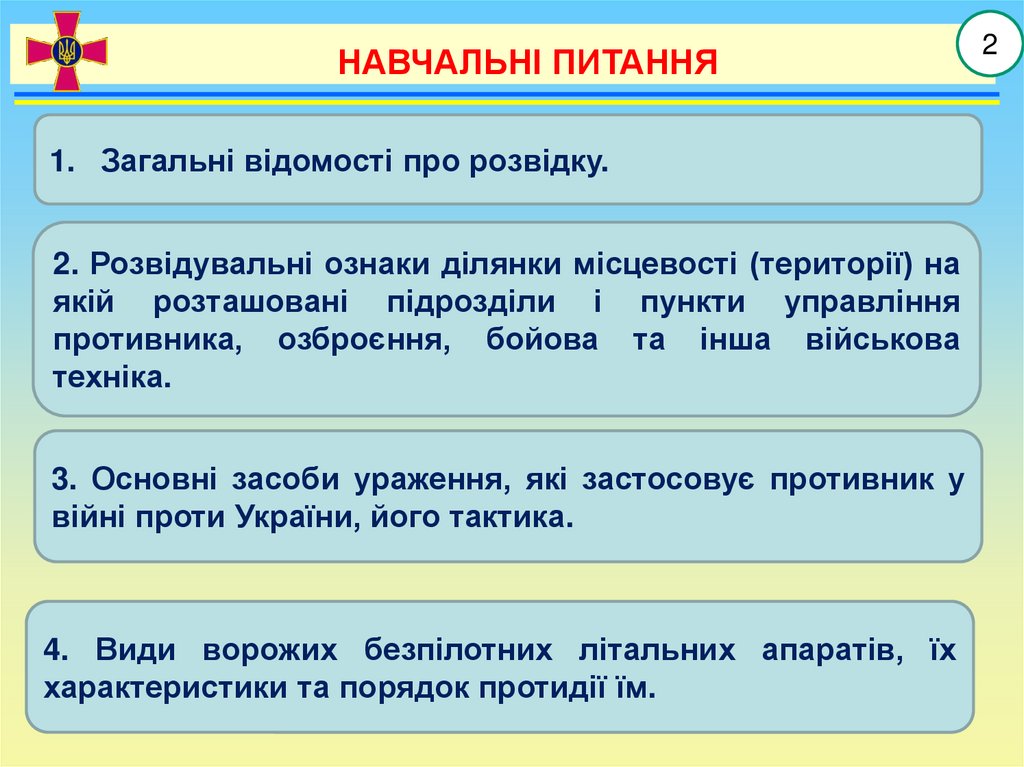

НАВЧАЛЬНІ ПИТАННЯ
1. Загальні відомості про розвідку.
2. Розвідувальні ознаки ділянки місцевості (території) на
якій розташовані підрозділи і пункти управління
противника, озброєння, бойова та інша військова
техніка.
3. Основні засоби ураження, які застосовує противник у
війні проти України, його тактика.
4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм.
2

3.

1. Загальні відомості про розвідку
Держава має різні органи розвідки, перш за все – Служба
зовнішньої розвідки та органи воєнної розвідки включаючи
Головне управління розвідки Міністерства оборони України
3

4.

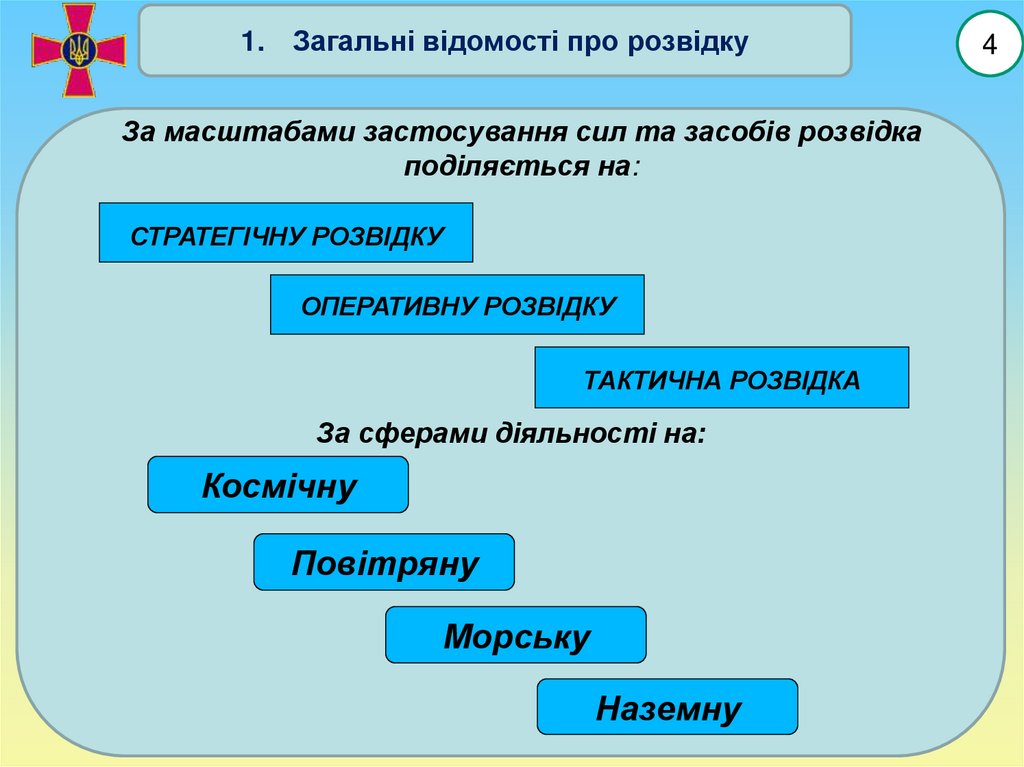

1. Загальні відомості про розвідку
За масштабами застосування сил та засобів розвідка
поділяється на:
СТРАТЕГІЧНУ РОЗВІДКУ
ОПЕРАТИВНУ РОЗВІДКУ
ТАКТИЧНА РОЗВІДКА
За сферами діяльності на:
Космічну
Повітряну
Морську
Наземну
4

5.

1. Загальні відомості про розвідку

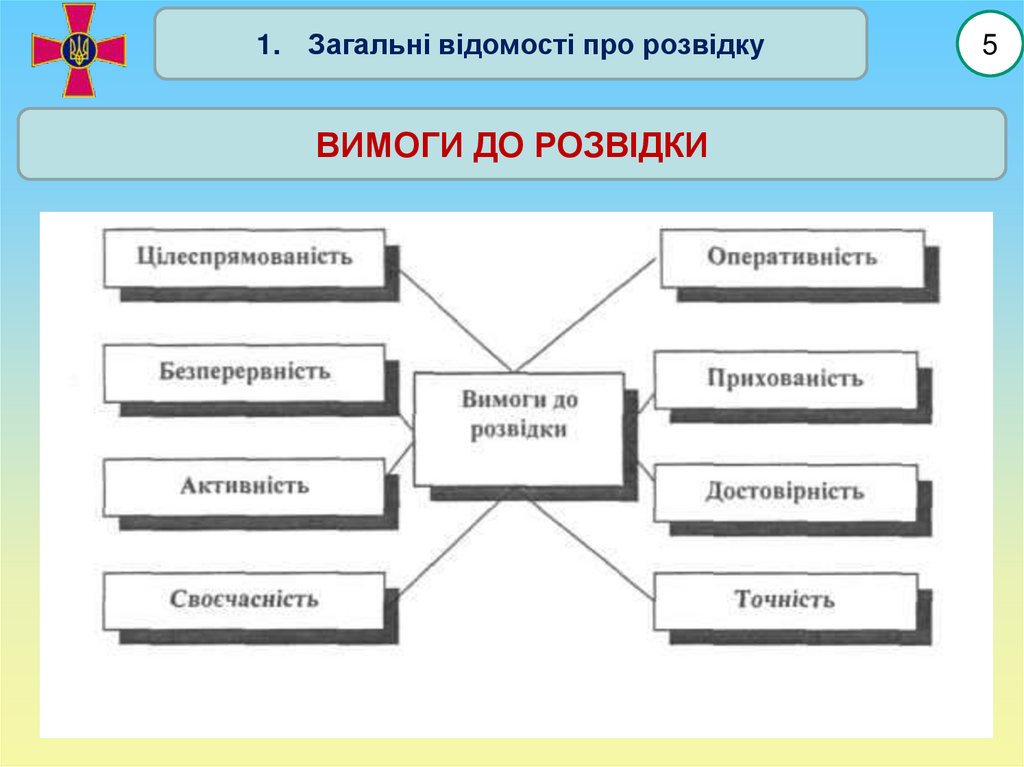

ВИМОГИ ДО РОЗВІДКИ
5

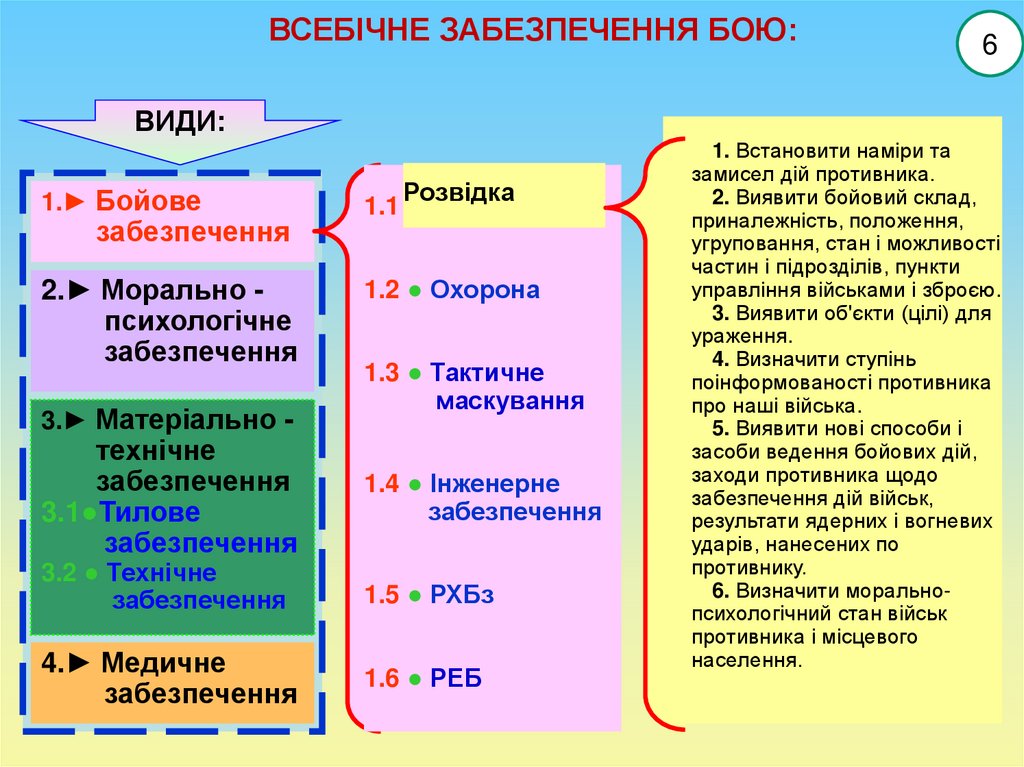

6.

ВСЕБІЧНЕ ЗАБЕЗПЕЧЕННЯ БОЮ:
6
ВИДИ:
1.► Бойове
Розвідка
1.1 ● Розвідка
2.► Морально психологічне
забезпечення
1.2 ● Охорона
забезпечення
3.► Матеріально -
технічне
забезпечення
3.1●Тилове
забезпечення
1.3 ● Тактичне
маскування
1.4 ● Інженерне
забезпечення
3.2 ● Технічне
забезпечення
1.5 ● РХБз
4.► Медичне
забезпечення
1.6 ● РЕБ
1. Встановити наміри та
замисел дій противника.
2. Виявити бойовий склад,
приналежність, положення,
угруповання, стан і можливості
частин і підрозділів, пункти
управління військами і зброєю.
3. Виявити об'єкти (цілі) для
ураження.
4. Визначити ступінь
поінформованості противника
про наші війська.
5. Виявити нові способи і
засоби ведення бойових дій,
заходи противника щодо
забезпечення дій військ,
результати ядерних і вогневих
ударів, нанесених по
противнику.
6. Визначити моральнопсихологічний стан військ
противника і місцевого
населення.

7.

1. Загальні відомості про розвідку

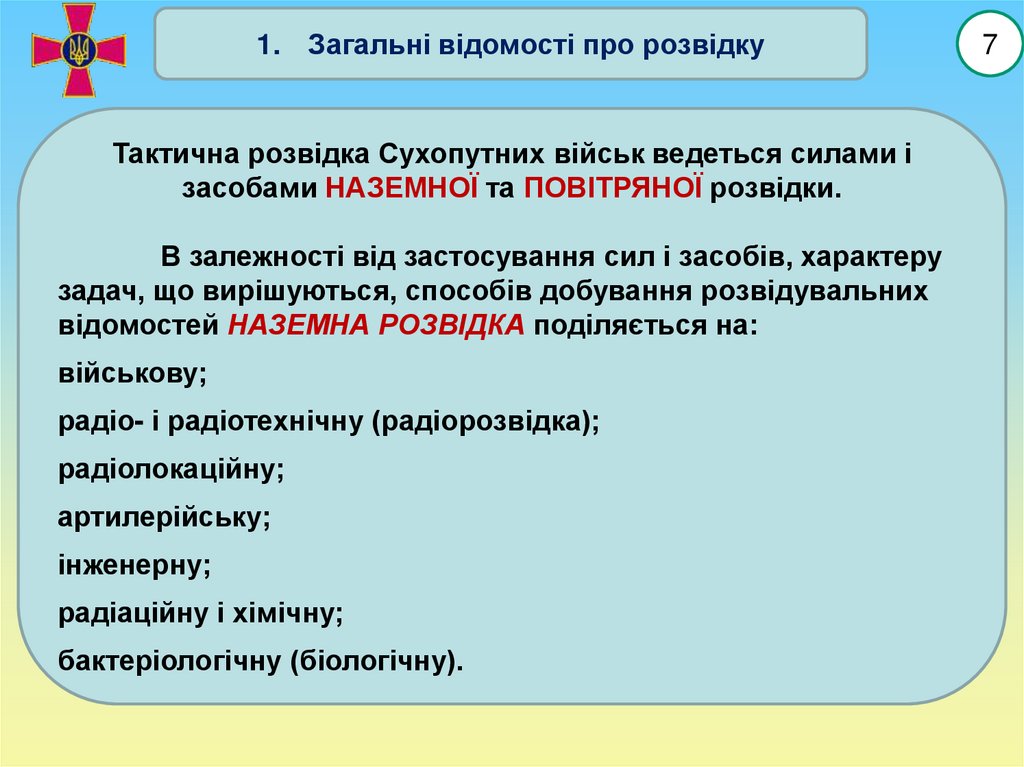

Тактична розвідка Сухопутних військ ведеться силами і
засобами НАЗЕМНОЇ та ПОВІТРЯНОЇ розвідки.
В залежності від застосування сил і засобів, характеру
задач, що вирішуються, способів добування розвідувальних
відомостей НАЗЕМНА РОЗВІДКА поділяється на:
військову;
радіо- і радіотехнічну (радіорозвідка);
радіолокаційну;
артилерійську;
інженерну;
радіаційну і хімічну;
бактеріологічну (біологічну).
7

8.

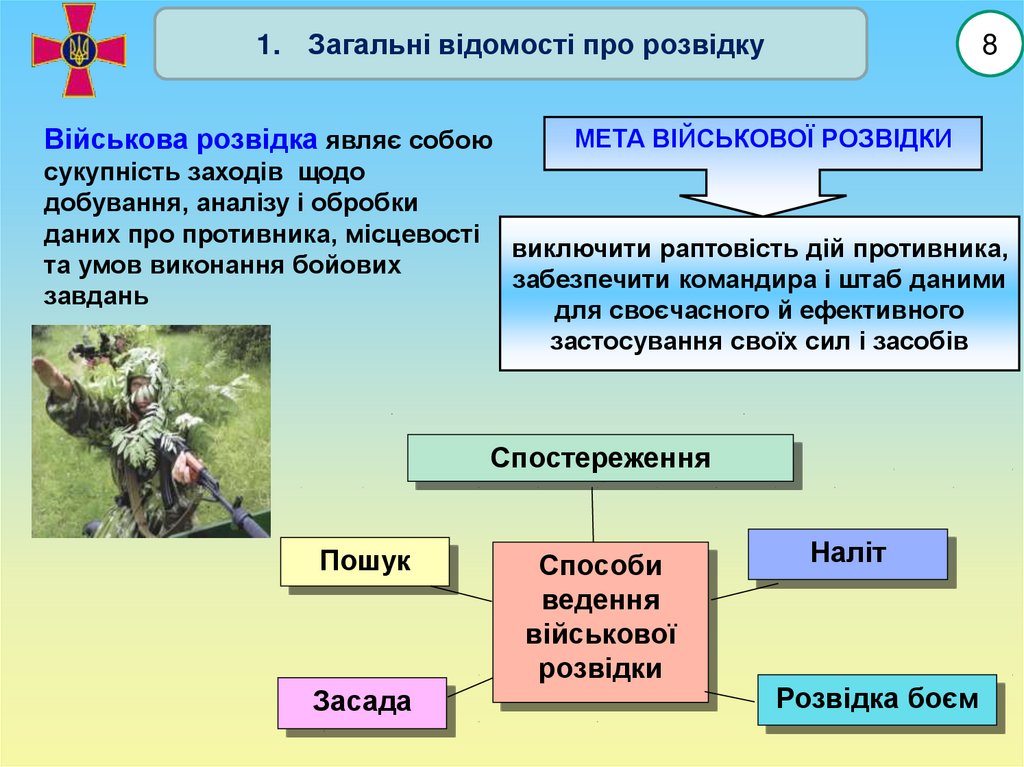

1. Загальні відомості про розвідку
Військова розвідка являє собою
сукупність заходів щодо
добування, аналізу і обробки
даних про противника, місцевості
та умов виконання бойових
завдань
8
МЕТА ВІЙСЬКОВОЇ РОЗВІДКИ
виключити раптовість дій противника,
забезпечити командира і штаб даними
для своєчасного й ефективного
застосування своїх сил і засобів
Спостереження
Пошук
Засада
Способи
ведення
військової
розвідки
Наліт
Розвідка боєм

9.

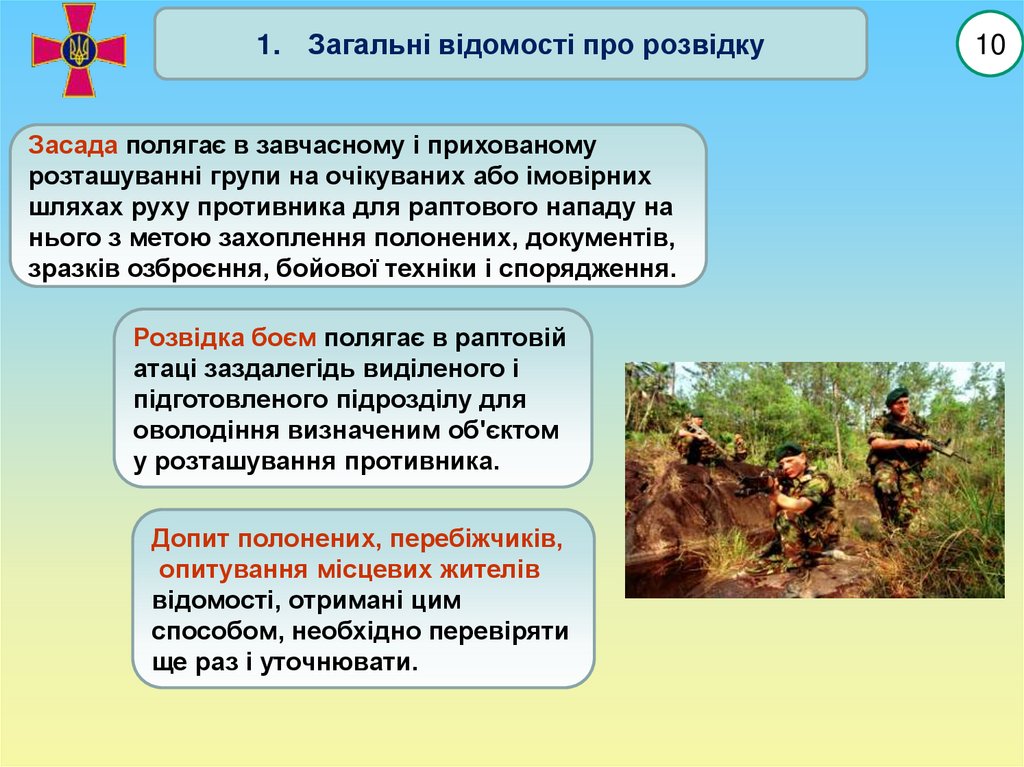

1. Загальні відомості про розвідку
Засада полягає в завчасному і прихованому
розташуванні групи на очікуваних або імовірних
шляхах руху противника для раптового нападу на
нього з метою захоплення полонених, документів,
зразків озброєння, бойової техніки і спорядження.
Розвідка боєм полягає в раптовій
атаці заздалегідь виділеного і
підготовленого підрозділу для
оволодіння визначеним об'єктом
у розташування противника.
Допит полонених, перебіжчиків,
опитування місцевих жителів
відомості, отримані цим
способом, необхідно перевіряти
ще раз і уточнювати.
10

10.

1. Загальні відомості про розвідку

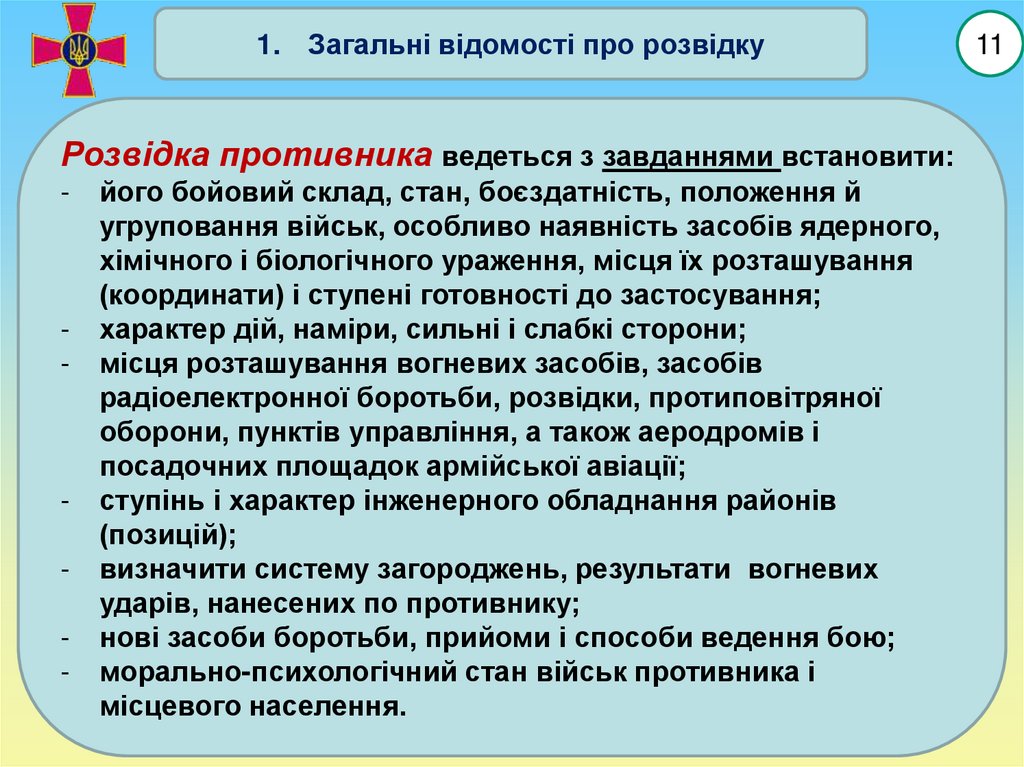

Розвідка противника ведеться з завданнями встановити:
-
-
-
його бойовий склад, стан, боєздатність, положення й
угруповання військ, особливо наявність засобів ядерного,
хімічного і біологічного ураження, місця їх розташування
(координати) і ступені готовності до застосування;
характер дій, наміри, сильні і слабкі сторони;
місця розташування вогневих засобів, засобів
радіоелектронної боротьби, розвідки, протиповітряної
оборони, пунктів управління, а також аеродромів і
посадочних площадок армійської авіації;
ступінь і характер інженерного обладнання районів
(позицій);
визначити систему загороджень, результати вогневих
ударів, нанесених по противнику;
нові засоби боротьби, прийоми і способи ведення бою;
морально-психологічний стан військ противника і
місцевого населення.
11

11.

1. Загальні відомості про розвідку

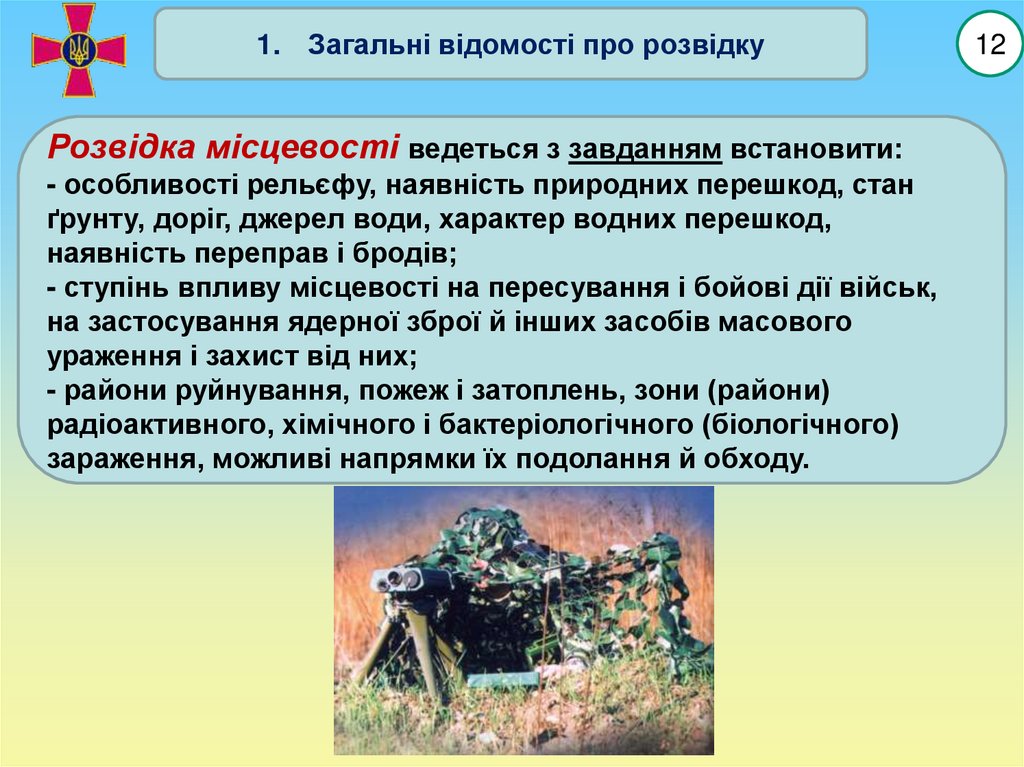

Розвідка місцевості ведеться з завданням встановити:
- особливості рельєфу, наявність природних перешкод, стан
ґрунту, доріг, джерел води, характер водних перешкод,
наявність переправ і бродів;
- ступінь впливу місцевості на пересування і бойові дії військ,
на застосування ядерної зброї й інших засобів масового
ураження і захист від них;
- райони руйнування, пожеж і затоплень, зони (райони)
радіоактивного, хімічного і бактеріологічного (біологічного)
зараження, можливі напрямки їх подолання й обходу.
12

12.

1. Загальні відомості про розвідку
12

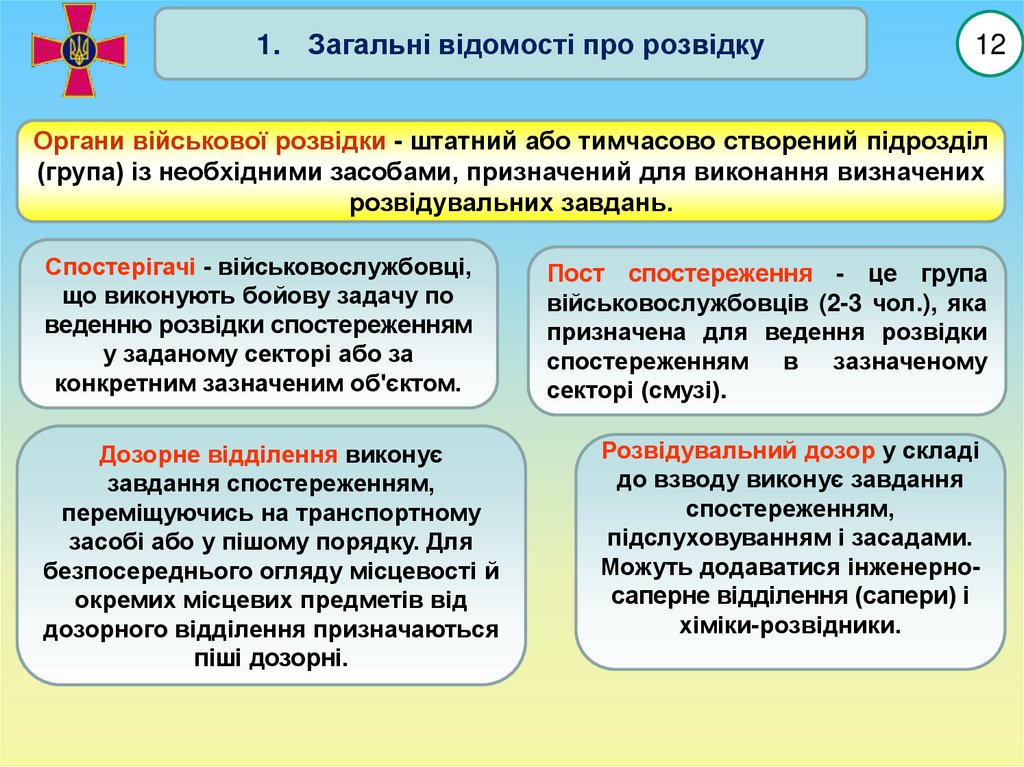

Органи військової розвідки - штатний або тимчасово створений підрозділ
(група) із необхідними засобами, призначений для виконання визначених
розвідувальних завдань.

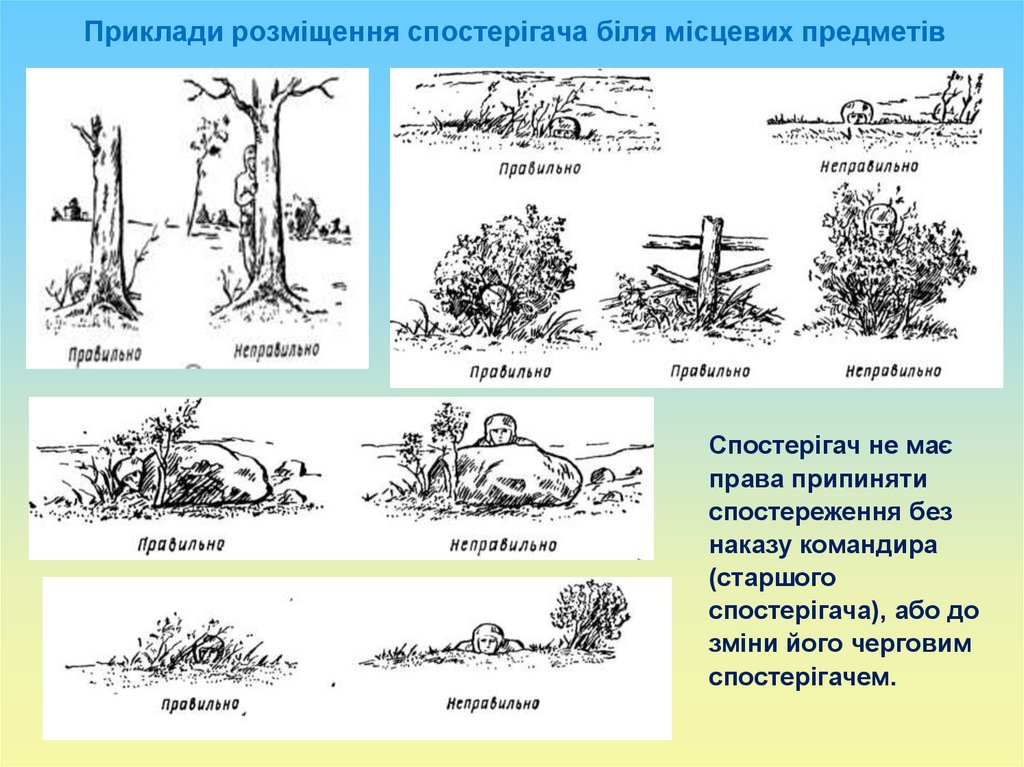

Спостерігачі - військовослужбовці,
що виконують бойову задачу по
веденню розвідки спостереженням
у заданому секторі або за
конкретним зазначеним об'єктом.
Дозорне відділення виконує
завдання спостереженням,
переміщуючись на транспортному
засобі або у пішому порядку. Для
безпосереднього огляду місцевості й
окремих місцевих предметів від
дозорного відділення призначаються
піші дозорні.
Пост спостереження - це група
військовослужбовців (2-3 чол.), яка
призначена для ведення розвідки
спостереженням в зазначеному
секторі (смузі).
Розвідувальний дозор у складі
до взводу виконує завдання
спостереженням,
підслуховуванням і засадами.
Можуть додаватися інженерносаперне відділення (сапери) і
хіміки-розвідники.

13.

2. Розвідувальні ознаки ділянки місцевості (території) на
якій розташовані підрозділи і пункти управління
противника, озброєння, бойова та інша військова техніка.
13

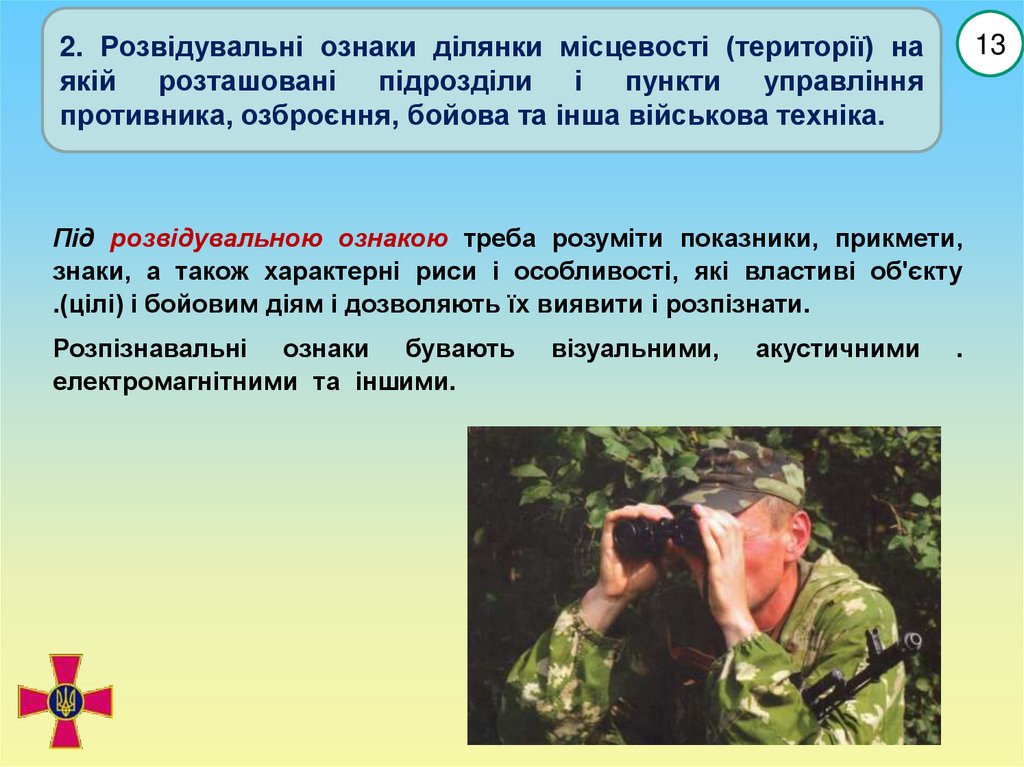

Під розвідувальною ознакою треба розуміти показники, прикмети,
знаки, а також характерні риси і особливості, які властиві об'єкту
.(цілі) і бойовим діям і дозволяють їх виявити і розпізнати.
Розпізнавальні ознаки бувають
електромагнітними та іншими.
візуальними,
акустичними
.

14.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.

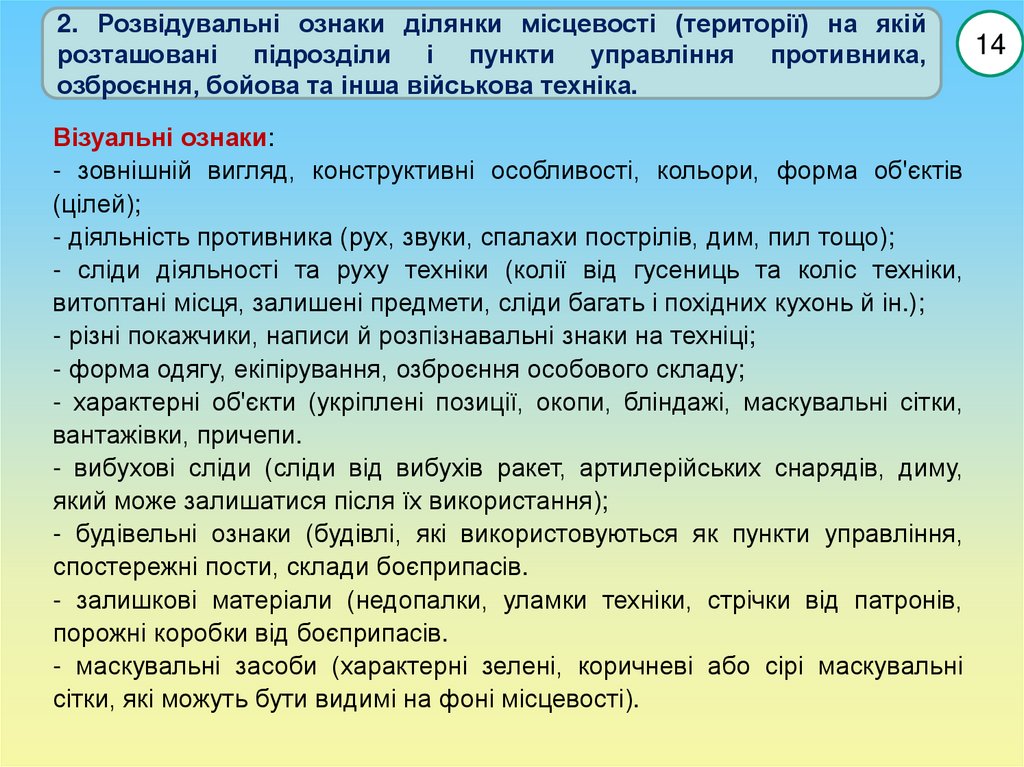

Візуальні ознаки:
- зовнішній вигляд, конструктивні особливості, кольори, форма об'єктів
(цілей);
- діяльність противника (рух, звуки, спалахи пострілів, дим, пил тощо);
- сліди діяльності та руху техніки (колії від гусениць та коліс техніки,
витоптані місця, залишені предмети, сліди багать і похідних кухонь й ін.);
- різні покажчики, написи й розпізнавальні знаки на техніці;
- форма одягу, екіпірування, озброєння особового складу;
- характерні об'єкти (укріплені позиції, окопи, бліндажі, маскувальні сітки,
вантажівки, причепи.
- вибухові сліди (сліди від вибухів ракет, артилерійських снарядів, диму,
який може залишатися після їх використання);
- будівельні ознаки (будівлі, які використовуються як пункти управління,
спостережні пости, склади боєприпасів.
- залишкові матеріали (недопалки, уламки техніки, стрічки від патронів,
порожні коробки від боєприпасів.
- маскувальні засоби (характерні зелені, коричневі або сірі маскувальні
сітки, які можуть бути видимі на фоні місцевості).
14

15.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.

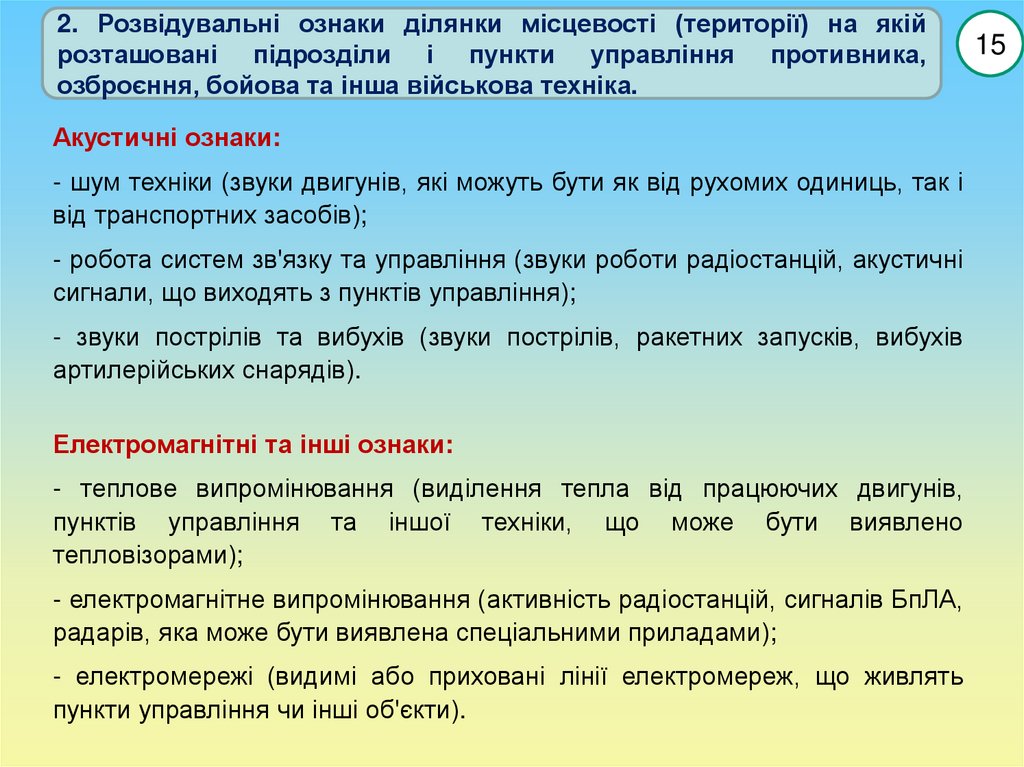

Акустичні ознаки:
- шум техніки (звуки двигунів, які можуть бути як від рухомих одиниць, так і
від транспортних засобів);
- робота систем зв'язку та управління (звуки роботи радіостанцій, акустичні
сигнали, що виходять з пунктів управління);
- звуки пострілів та вибухів (звуки пострілів, ракетних запусків, вибухів
артилерійських снарядів).
Електромагнітні та інші ознаки:
- теплове випромінювання (виділення тепла від працюючих двигунів,
пунктів управління та іншої техніки, що може бути виявлено
тепловізорами);
- електромагнітне випромінювання (активність радіостанцій, сигналів БпЛА,
радарів, яка може бути виявлена спеціальними приладами);
- електромережі (видимі або приховані лінії електромереж, що живлять
пункти управління чи інші об'єкти).
15

16.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.

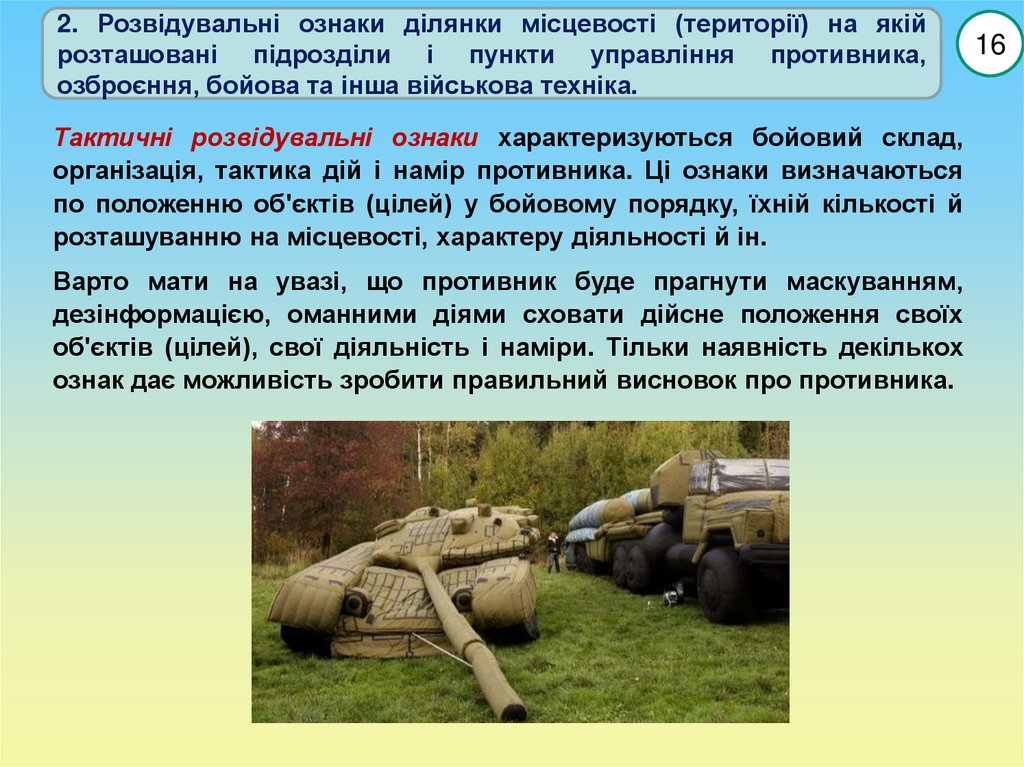

Тактичні розвідувальні ознаки характеризуються бойовий склад,
організація, тактика дій і намір противника. Ці ознаки визначаються
по положенню об'єктів (цілей) у бойовому порядку, їхній кількості й
розташуванню на місцевості, характеру діяльності й ін.
Варто мати на увазі, що противник буде прагнути маскуванням,
дезінформацією, оманними діями сховати дійсне положення своїх
об'єктів (цілей), свої діяльність і наміри. Тільки наявність декількох
ознак дає можливість зробити правильний висновок про противника.
16

17.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.

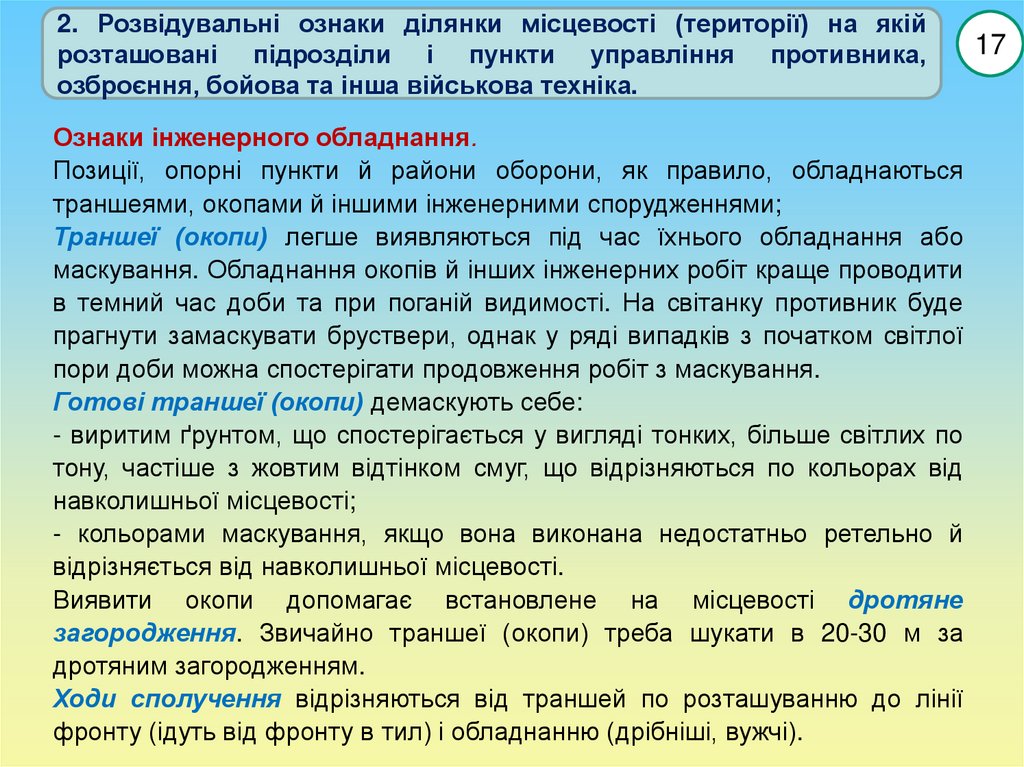

Ознаки інженерного обладнання.
Позиції, опорні пункти й райони оборони, як правило, обладнаються
траншеями, окопами й іншими інженерними спорудженнями;
Траншеї (окопи) легше виявляються під час їхнього обладнання або
маскування. Обладнання окопів й інших інженерних робіт краще проводити
в темний час доби та при поганій видимості. На світанку противник буде
прагнути замаскувати бруствери, однак у ряді випадків з початком світлої
пори доби можна спостерігати продовження робіт з маскування.
Готові траншеї (окопи) демаскують себе:
- виритим ґрунтом, що спостерігається у вигляді тонких, більше світлих по
тону, частіше з жовтим відтінком смуг, що відрізняються по кольорах від
навколишньої місцевості;
- кольорами маскування, якщо вона виконана недостатньо ретельно й
відрізняється від навколишньої місцевості.
Виявити окопи допомагає встановлене на місцевості дротяне
загородження. Звичайно траншеї (окопи) треба шукати в 20-30 м за
дротяним загородженням.
Ходи сполучення відрізняються від траншей по розташуванню до лінії
фронту (ідуть від фронту в тил) і обладнанню (дрібніші, вужчі).
17

18.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.

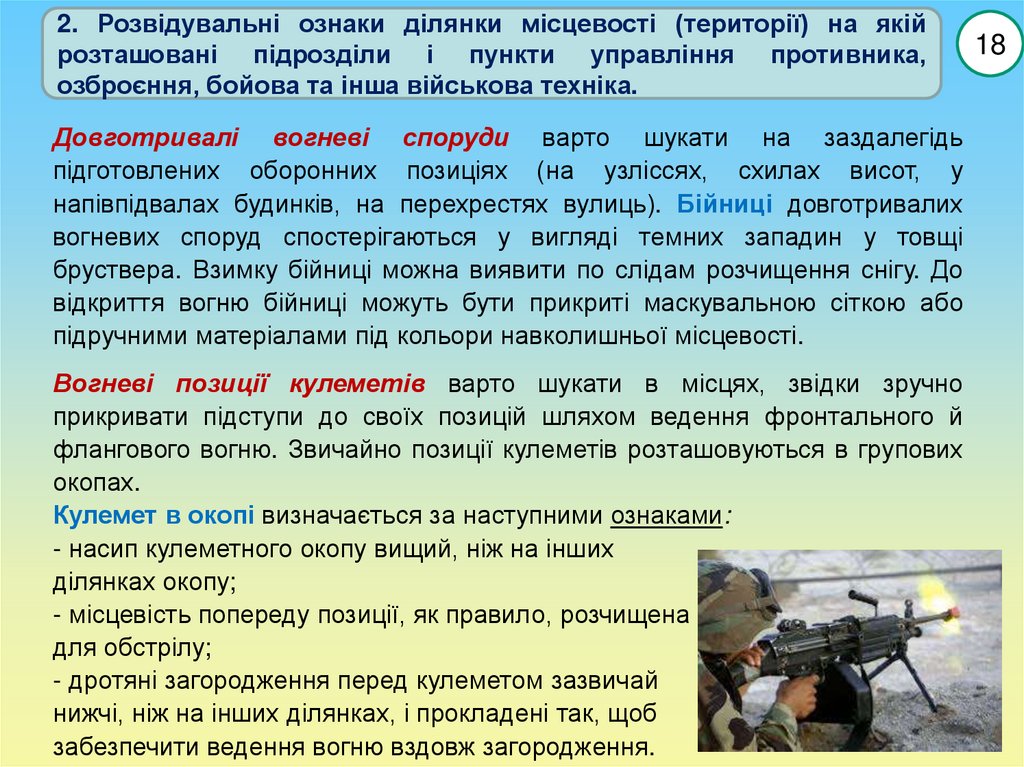

Довготривалі вогневі споруди варто шукати на заздалегідь
підготовлених оборонних позиціях (на узліссях, схилах висот, у
напівпідвалах будинків, на перехрестях вулиць). Бійниці довготривалих
вогневих споруд спостерігаються у вигляді темних западин у товщі
бруствера. Взимку бійниці можна виявити по слідам розчищення снігу. До
відкриття вогню бійниці можуть бути прикриті маскувальною сіткою або
підручними матеріалами під кольори навколишньої місцевості.
Вогневі позиції кулеметів варто шукати в місцях, звідки зручно
прикривати підступи до своїх позицій шляхом ведення фронтального й
флангового вогню. Звичайно позиції кулеметів розташовуються в групових
окопах.
Кулемет в окопі визначається за наступними ознаками:
- насип кулеметного окопу вищий, ніж на інших
ділянках окопу;
- місцевість попереду позиції, як правило, розчищена
для обстрілу;
- дротяні загородження перед кулеметом зазвичай
нижчі, ніж на інших ділянках, і прокладені так, щоб
забезпечити ведення вогню вздовж загородження.
18

19.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
19

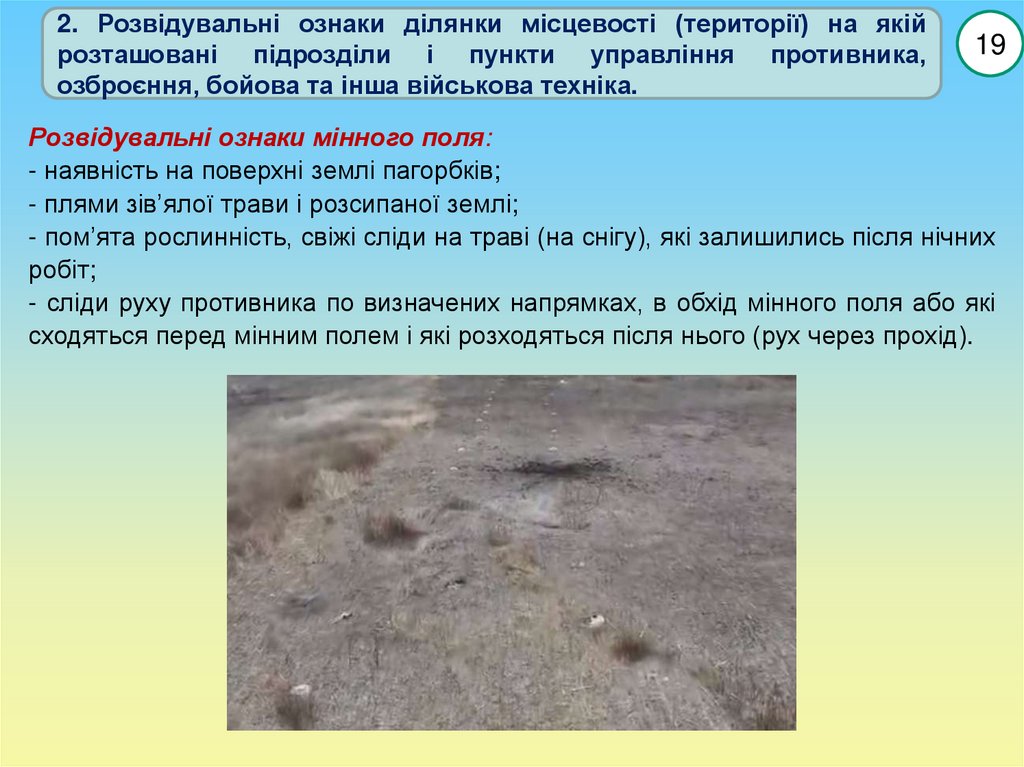

Розвідувальні ознаки мінного поля:
- наявність на поверхні землі пагорбків;
- плями зів’ялої трави і розсипаної землі;
- пом’ята рослинність, свіжі сліди на траві (на снігу), які залишились після нічних
робіт;
- сліди руху противника по визначених напрямках, в обхід мінного поля або які
сходяться перед мінним полем і які розходяться після нього (рух через прохід).

20.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.

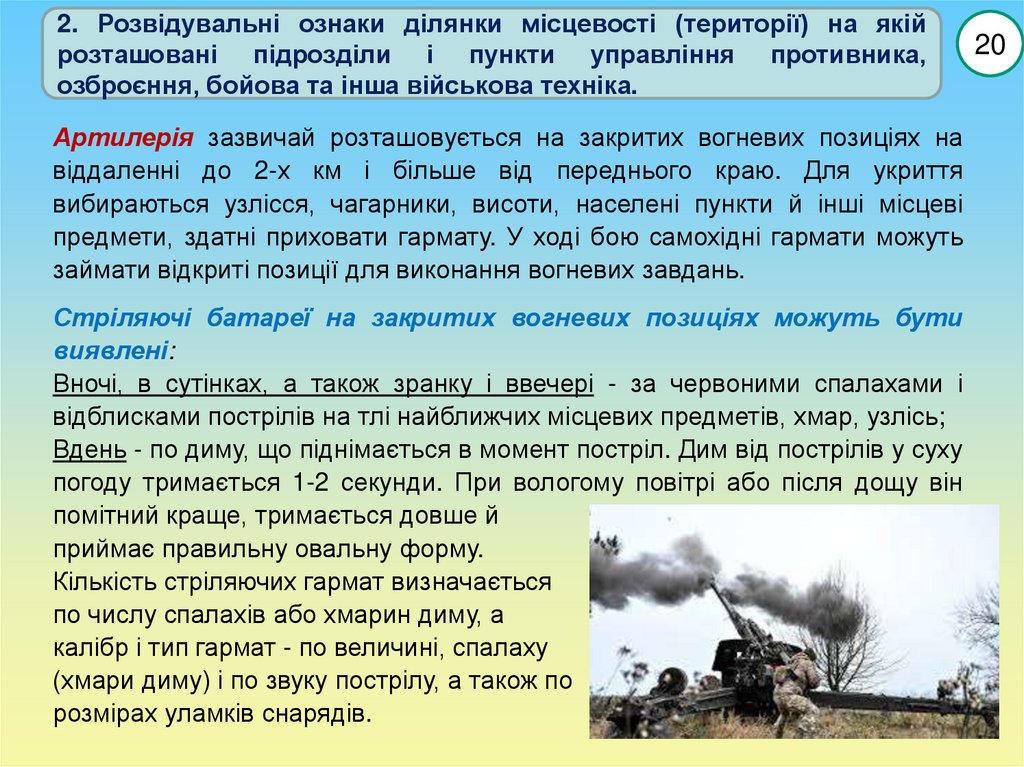

Артилерія зазвичай розташовується на закритих вогневих позиціях на
віддаленні до 2-х км і більше від переднього краю. Для укриття
вибираються узлісся, чагарники, висоти, населені пункти й інші місцеві
предмети, здатні приховати гармату. У ході бою самохідні гармати можуть
займати відкриті позиції для виконання вогневих завдань.
Стріляючі батареї на закритих вогневих позиціях можуть бути
виявлені:
Вночі, в сутінках, а також зранку і ввечері - за червоними спалахами і
відблисками пострілів на тлі найближчих місцевих предметів, хмар, узлісь;
Вдень - по диму, що піднімається в момент постріл. Дим від пострілів у суху
погоду тримається 1-2 секунди. При вологому повітрі або після дощу він
помітний краще, тримається довше й
приймає правильну овальну форму.
Кількість стріляючих гармат визначається
по числу спалахів або хмарин диму, а
калібр і тип гармат - по величині, спалаху
(хмари диму) і по звуку пострілу, а також по
розмірах уламків снарядів.
20

21.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
21

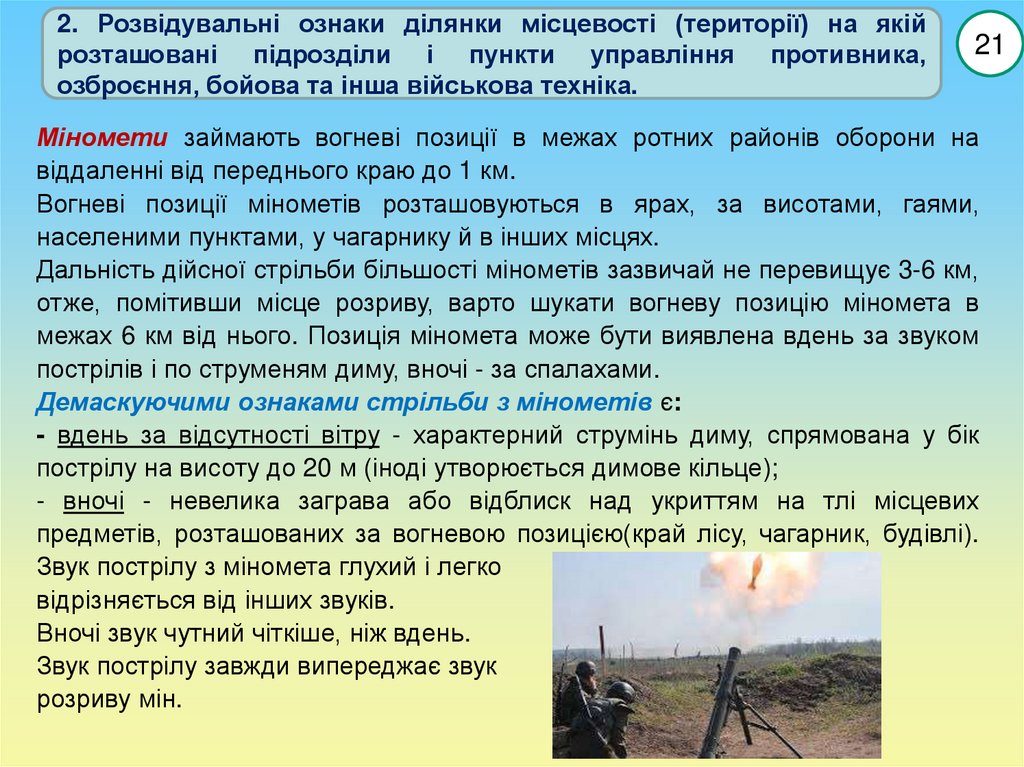

Міномети займають вогневі позиції в межах ротних районів оборони на
віддаленні від переднього краю до 1 км.
Вогневі позиції мінометів розташовуються в ярах, за висотами, гаями,
населеними пунктами, у чагарнику й в інших місцях.
Дальність дійсної стрільби більшості мінометів зазвичай не перевищує 3-6 км,
отже, помітивши місце розриву, варто шукати вогневу позицію міномета в
межах 6 км від нього. Позиція міномета може бути виявлена вдень за звуком
пострілів і по струменям диму, вночі - за спалахами.
Демаскуючими ознаками стрільби з мінометів є:
- вдень за відсутності вітру - характерний струмінь диму, спрямована у бік
пострілу на висоту до 20 м (іноді утворюється димове кільце);
- вночі - невелика заграва або відблиск над укриттям на тлі місцевих
предметів, розташованих за вогневою позицією(край лісу, чагарник, будівлі).
Звук пострілу з міномета глухий і легко
відрізняється від інших звуків.
Вночі звук чутний чіткіше, ніж вдень.
Звук пострілу завжди випереджає звук
розриву мін.

22.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
22

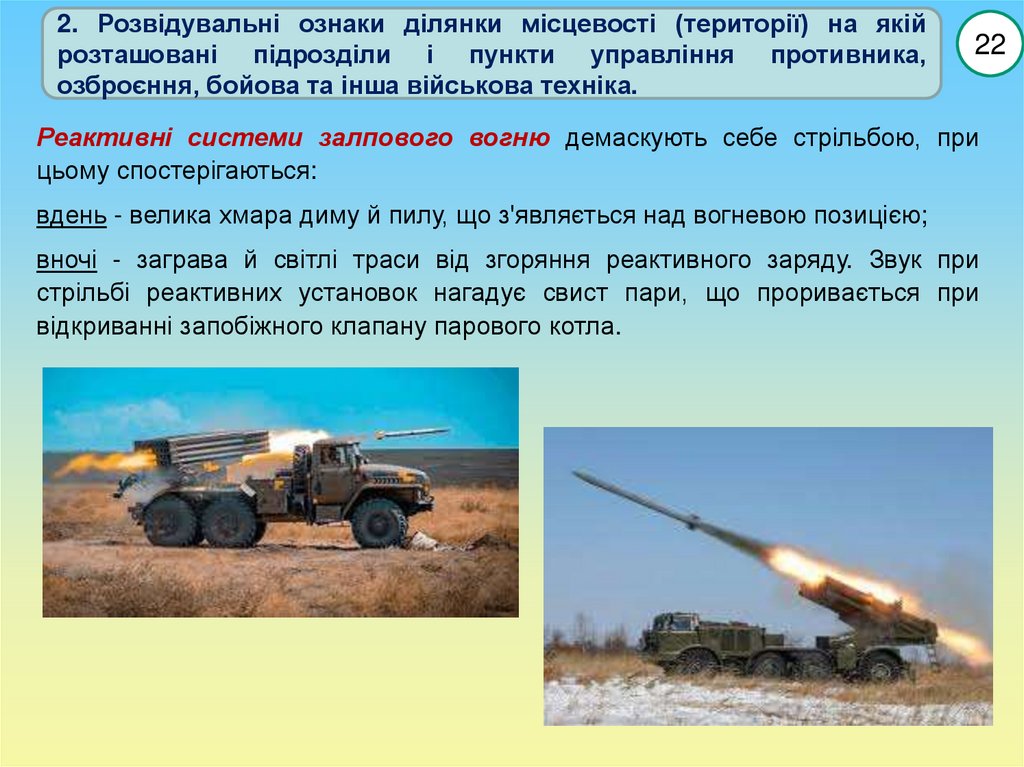

Реактивні системи залпового вогню демаскують себе стрільбою, при
цьому спостерігаються:
вдень - велика хмара диму й пилу, що з'являється над вогневою позицією;
вночі - заграва й світлі траси від згоряння реактивного заряду. Звук при
стрільбі реактивних установок нагадує свист пари, що проривається при
відкриванні запобіжного клапану парового котла.

23.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
23

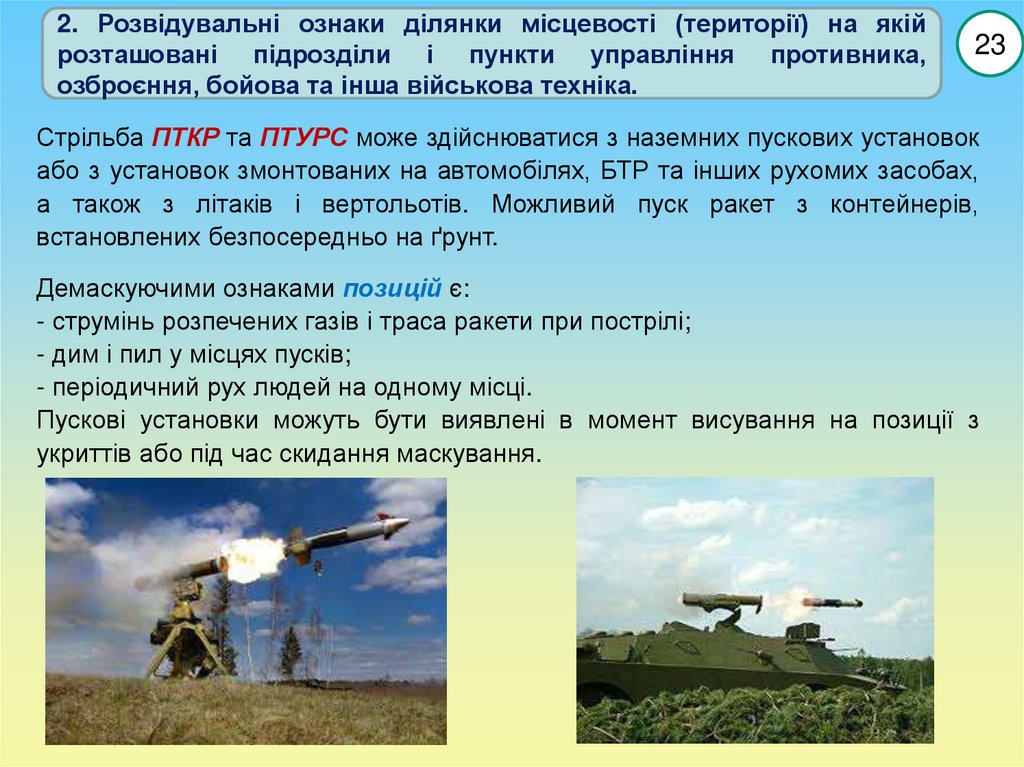

Стрільба ПТКР та ПТУРС може здійснюватися з наземних пускових установок
або з установок змонтованих на автомобілях, БТР та інших рухомих засобах,
а також з літаків і вертольотів. Можливий пуск ракет з контейнерів,
встановлених безпосередньо на ґрунт.
Демаскуючими ознаками позицій є:
- струмінь розпечених газів і траса ракети при пострілі;
- дим і пил у місцях пусків;
- періодичний рух людей на одному місці.
Пускові установки можуть бути виявлені в момент висування на позиції з
укриттів або під час скидання маскування.

24.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
24

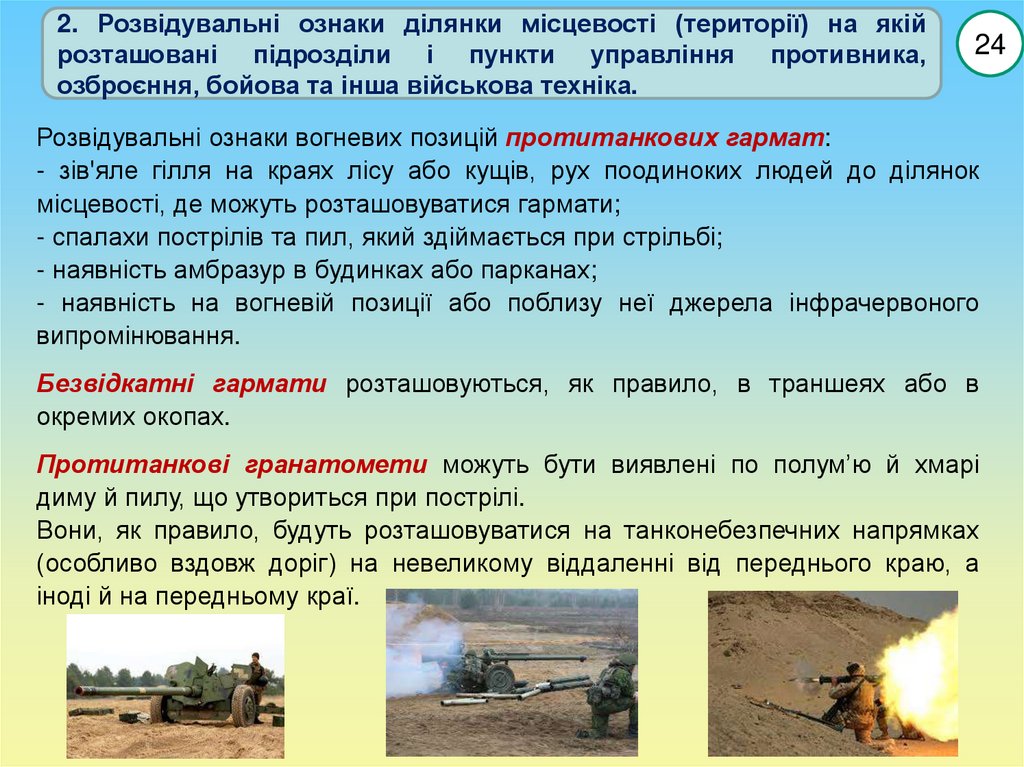

Розвідувальні ознаки вогневих позицій протитанкових гармат:
- зів'яле гілля на краях лісу або кущів, рух поодиноких людей до ділянок
місцевості, де можуть розташовуватися гармати;
- спалахи пострілів та пил, який здіймається при стрільбі;
- наявність амбразур в будинках або парканах;
- наявність на вогневій позиції або поблизу неї джерела інфрачервоного
випромінювання.
Безвідкатні гармати розташовуються, як правило, в траншеях або в
окремих окопах.
Протитанкові гранатомети можуть бути виявлені по полум’ю й хмарі
диму й пилу, що утвориться при пострілі.
Вони, як правило, будуть розташовуватися на танконебезпечних напрямках
(особливо вздовж доріг) на невеликому віддаленні від переднього краю, а
іноді й на передньому краї.

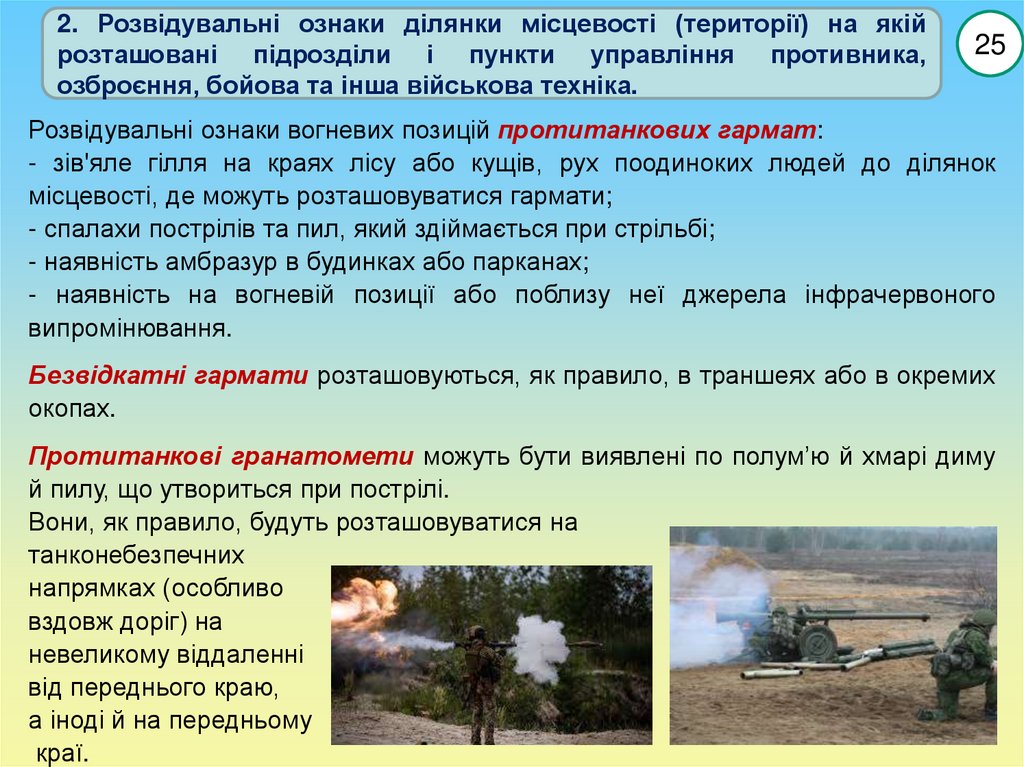

25.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
25
Розвідувальні ознаки вогневих позицій протитанкових гармат:
- зів'яле гілля на краях лісу або кущів, рух поодиноких людей до ділянок
місцевості, де можуть розташовуватися гармати;
- спалахи пострілів та пил, який здіймається при стрільбі;
- наявність амбразур в будинках або парканах;
- наявність на вогневій позиції або поблизу неї джерела інфрачервоного
випромінювання.
Безвідкатні гармати розташовуються, як правило, в траншеях або в окремих
окопах.
Протитанкові гранатомети можуть бути виявлені по полум’ю й хмарі диму
й пилу, що утвориться при пострілі.
Вони, як правило, будуть розташовуватися на
танконебезпечних
напрямках (особливо
вздовж доріг) на
невеликому віддаленні
від переднього краю,
а іноді й на передньому
краї.

26.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
26

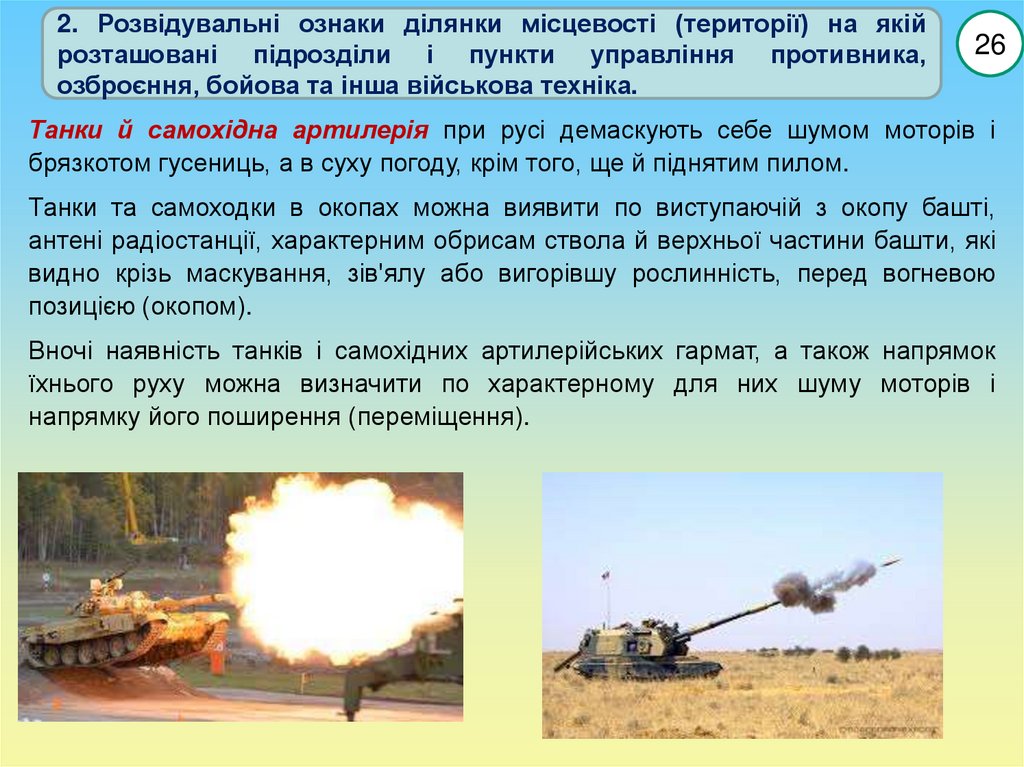

Танки й самохідна артилерія при русі демаскують себе шумом моторів і
брязкотом гусениць, а в суху погоду, крім того, ще й піднятим пилом.
Танки та самоходки в окопах можна виявити по виступаючій з окопу башті,
антені радіостанції, характерним обрисам ствола й верхньої частини башти, які
видно крізь маскування, зів'ялу або вигорівшу рослинність, перед вогневою
позицією (окопом).
Вночі наявність танків і самохідних артилерійських гармат, а також напрямок
їхнього руху можна визначити по характерному для них шуму моторів і
напрямку його поширення (переміщення).

27.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
27

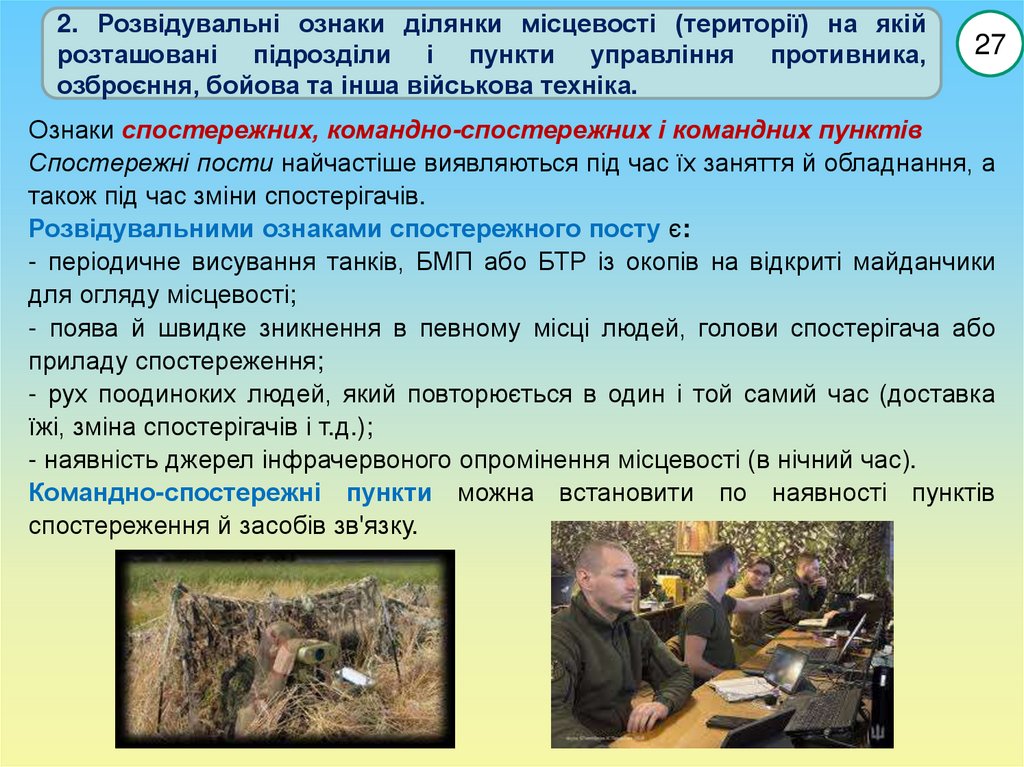

Ознаки спостережних, командно-спостережних і командних пунктів
Спостережні пости найчастіше виявляються під час їх заняття й обладнання, а
також під час зміни спостерігачів.
Розвідувальними ознаками спостережного посту є:
- періодичне висування танків, БМП або БТР із окопів на відкриті майданчики
для огляду місцевості;
- поява й швидке зникнення в певному місці людей, голови спостерігача або
приладу спостереження;
- рух поодиноких людей, який повторюється в один і той самий час (доставка
їжі, зміна спостерігачів і т.д.);
- наявність джерел інфрачервоного опромінення місцевості (в нічний час).
Командно-спостережні пункти можна встановити по наявності пунктів
спостереження й засобів зв'язку.

28.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
28

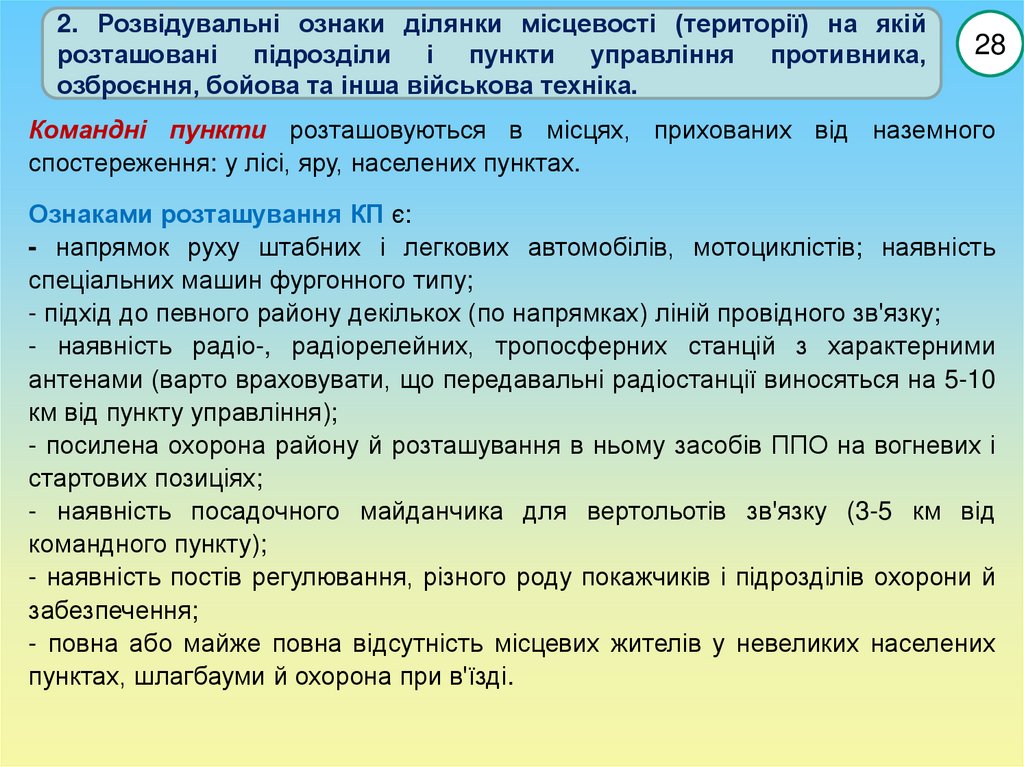

Командні пункти розташовуються в місцях, прихованих від наземного
спостереження: у лісі, яру, населених пунктах.
Ознаками розташування КП є:
- напрямок руху штабних і легкових автомобілів, мотоциклістів; наявність
спеціальних машин фургонного типу;
- підхід до певного району декількох (по напрямках) ліній провідного зв'язку;
- наявність радіо-, радіорелейних, тропосферних станцій з характерними
антенами (варто враховувати, що передавальні радіостанції виносяться на 5-10
км від пункту управління);
- посилена охорона району й розташування в ньому засобів ППО на вогневих і
стартових позиціях;
- наявність посадочного майданчика для вертольотів зв'язку (3-5 км від
командного пункту);
- наявність постів регулювання, різного роду покажчиків і підрозділів охорони й
забезпечення;
- повна або майже повна відсутність місцевих жителів у невеликих населених
пунктах, шлагбауми й охорона при в'їзді.

29.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
29

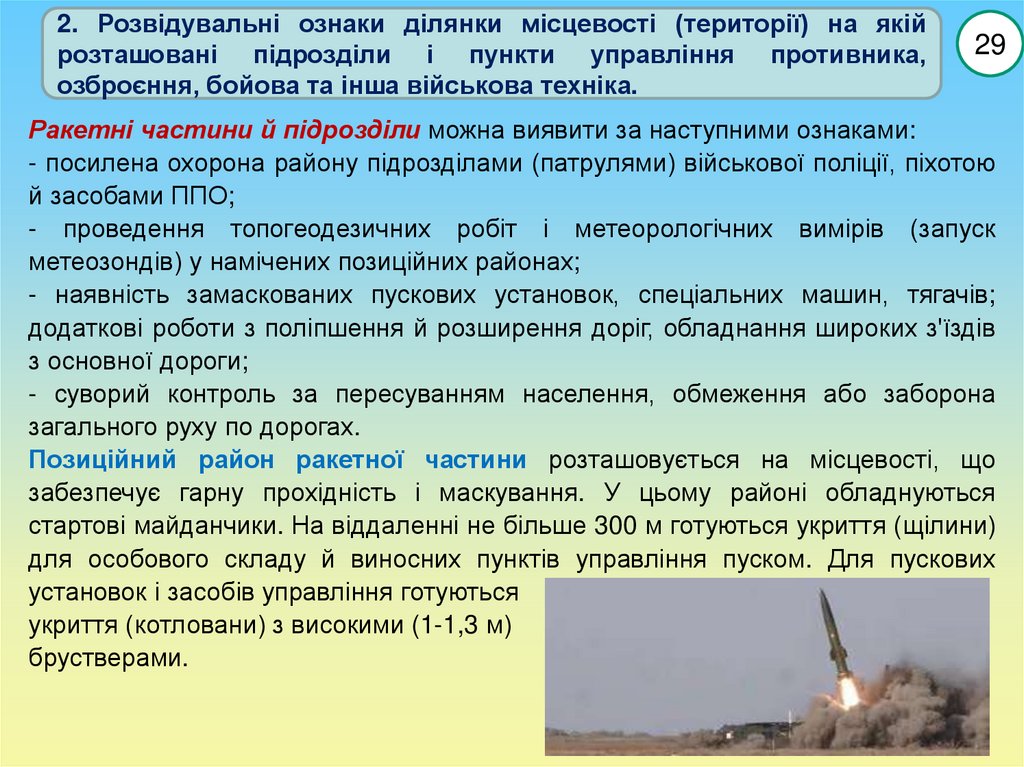

Ракетні частини й підрозділи можна виявити за наступними ознаками:
- посилена охорона району підрозділами (патрулями) військової поліції, піхотою
й засобами ППО;
- проведення топогеодезичних робіт і метеорологічних вимірів (запуск
метеозондів) у намічених позиційних районах;
- наявність замаскованих пускових установок, спеціальних машин, тягачів;
додаткові роботи з поліпшення й розширення доріг, обладнання широких з'їздів
з основної дороги;
- суворий контроль за пересуванням населення, обмеження або заборона
загального руху по дорогах.
Позиційний район ракетної частини розташовується на місцевості, що
забезпечує гарну прохідність і маскування. У цьому районі обладнуються
стартові майданчики. На віддаленні не більше 300 м готуються укриття (щілини)
для особового складу й виносних пунктів управління пуском. Для пускових
установок і засобів управління готуються
укриття (котловани) з високими (1-1,3 м)
брустверами.

30.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
30

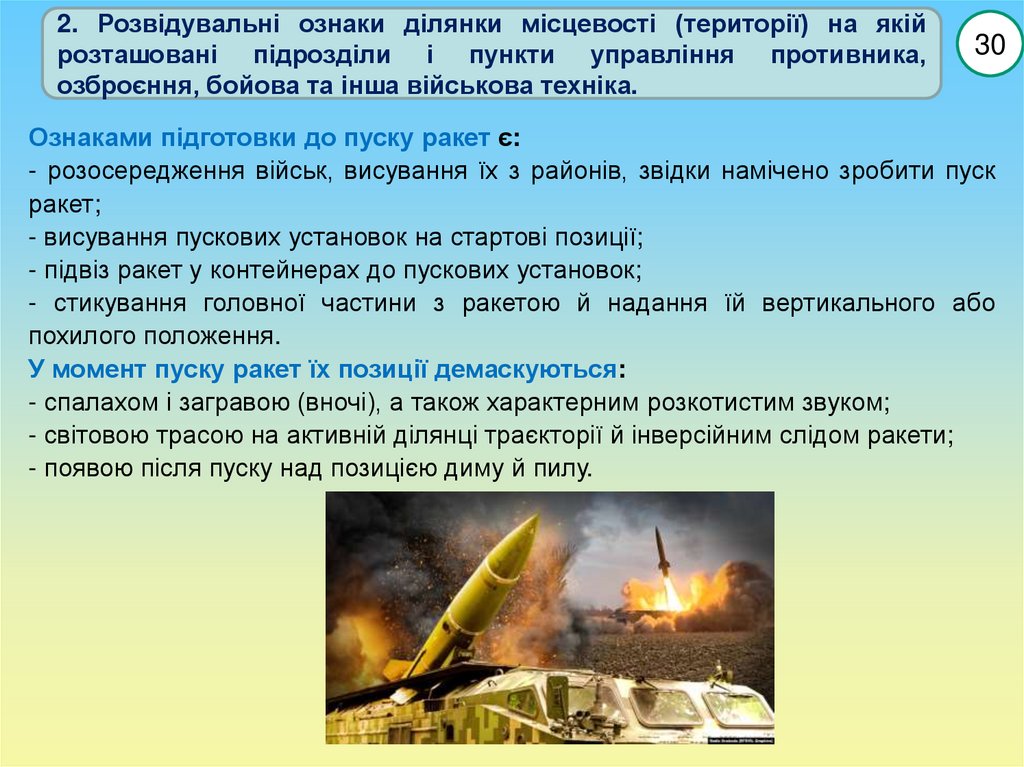

Ознаками підготовки до пуску ракет є:
- розосередження військ, висування їх з районів, звідки намічено зробити пуск
ракет;
- висування пускових установок на стартові позиції;
- підвіз ракет у контейнерах до пускових установок;
- стикування головної частини з ракетою й надання їй вертикального або
похилого положення.
У момент пуску ракет їх позиції демаскуються:
- спалахом і загравою (вночі), а також характерним розкотистим звуком;
- світовою трасою на активній ділянці траєкторії й інверсійним слідом ракети;
- появою після пуску над позицією диму й пилу.

31.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
31

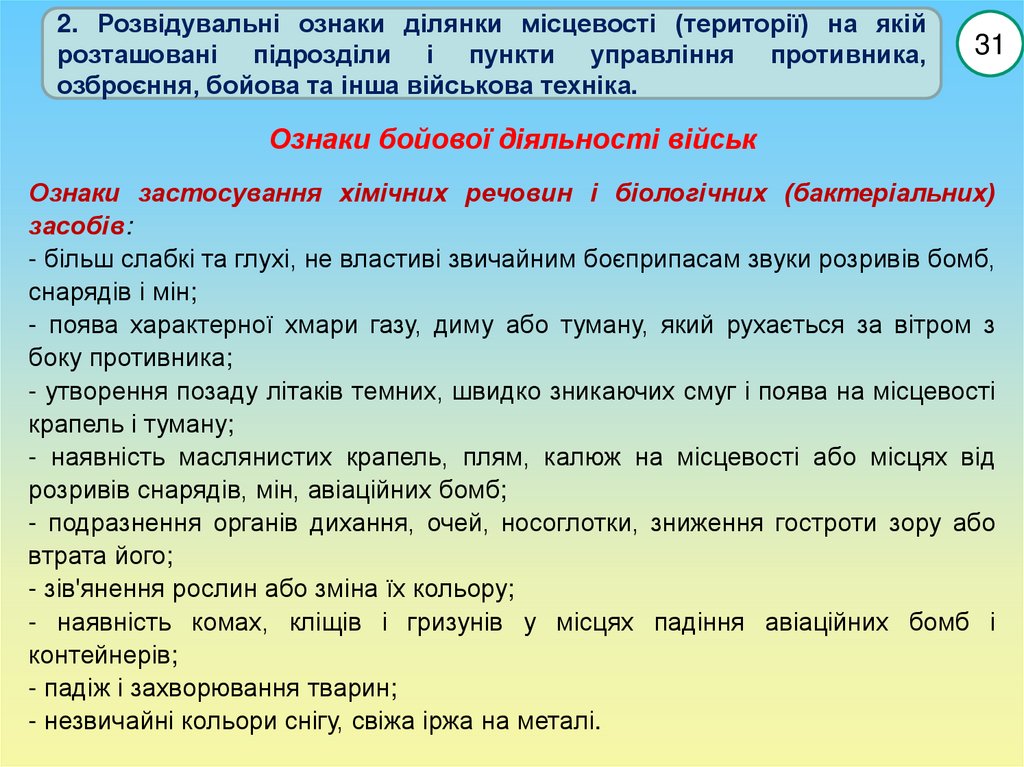

Ознаки бойової діяльності військ
Ознаки застосування хімічних речовин і біологічних (бактеріальних)
засобів:
- більш слабкі та глухі, не властиві звичайним боєприпасам звуки розривів бомб,
снарядів і мін;
- поява характерної хмари газу, диму або туману, який рухається за вітром з
боку противника;
- утворення позаду літаків темних, швидко зникаючих смуг і поява на місцевості
крапель і туману;
- наявність маслянистих крапель, плям, калюж на місцевості або місцях від
розривів снарядів, мін, авіаційних бомб;
- подразнення органів дихання, очей, носоглотки, зниження гостроти зору або
втрата його;
- зів'янення рослин або зміна їх кольору;
- наявність комах, кліщів і гризунів у місцях падіння авіаційних бомб і
контейнерів;
- падіж і захворювання тварин;
- незвичайні кольори снігу, свіжа іржа на металі.

32.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
32

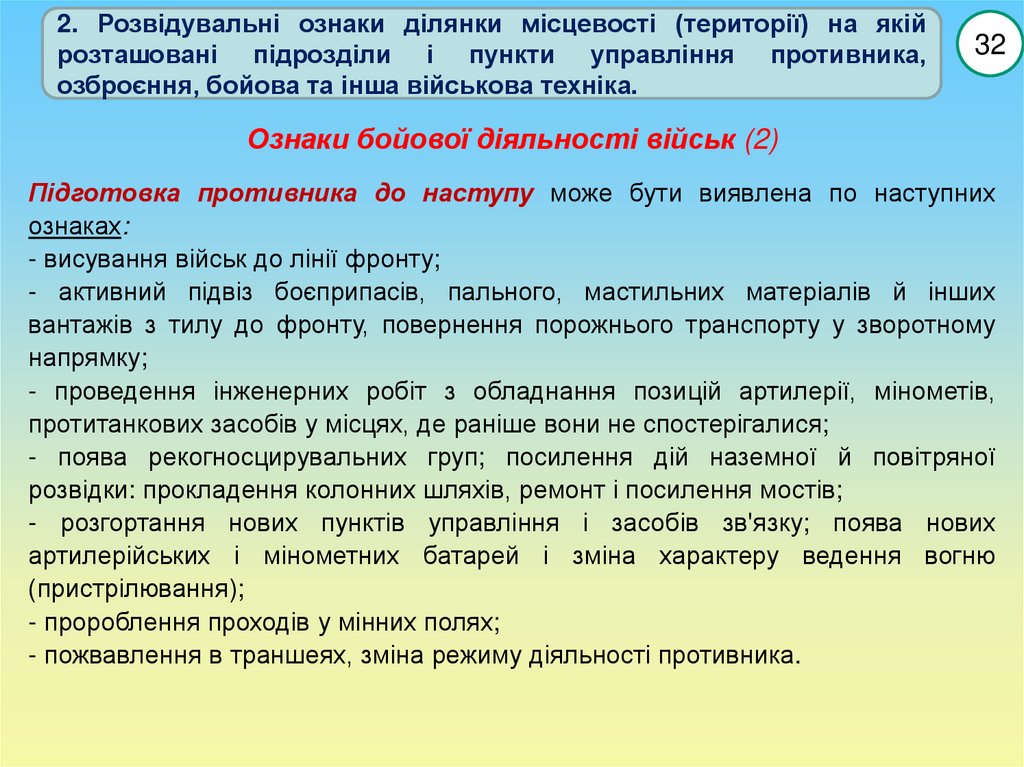

Ознаки бойової діяльності військ (2)
Підготовка противника до наступу може бути виявлена по наступних
ознаках:
- висування військ до лінії фронту;
- активний підвіз боєприпасів, пального, мастильних матеріалів й інших
вантажів з тилу до фронту, повернення порожнього транспорту у зворотному
напрямку;
- проведення інженерних робіт з обладнання позицій артилерії, мінометів,
протитанкових засобів у місцях, де раніше вони не спостерігалися;
- поява рекогносцирувальних груп; посилення дій наземної й повітряної
розвідки: прокладення колонних шляхів, ремонт і посилення мостів;
- розгортання нових пунктів управління і засобів зв'язку; поява нових
артилерійських і мінометних батарей і зміна характеру ведення вогню
(пристрілювання);
- пророблення проходів у мінних полях;
- пожвавлення в траншеях, зміна режиму діяльності противника.

33.

2. Розвідувальні ознаки ділянки місцевості (території) на якій
розташовані підрозділи і пункти управління противника,
озброєння, бойова та інша військова техніка.
33

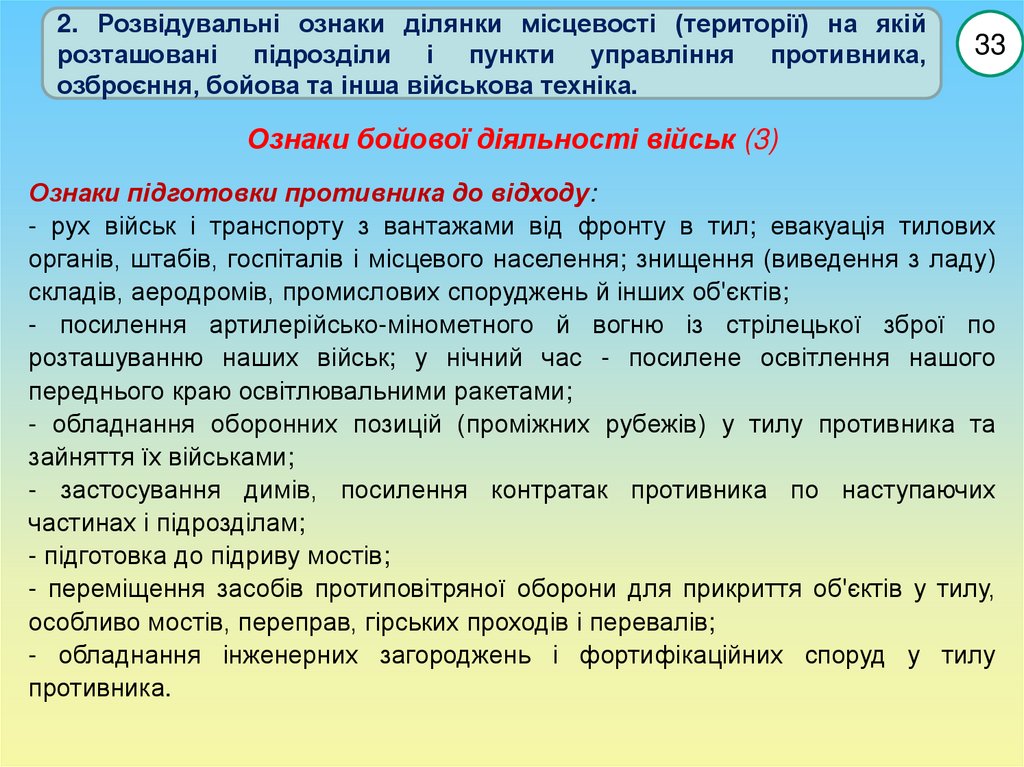

Ознаки бойової діяльності військ (3)
Ознаки підготовки противника до відходу:
- рух військ і транспорту з вантажами від фронту в тил; евакуація тилових
органів, штабів, госпіталів і місцевого населення; знищення (виведення з ладу)
складів, аеродромів, промислових споруджень й інших об'єктів;
- посилення артилерійсько-мінометного й вогню із стрілецької зброї по
розташуванню наших військ; у нічний час - посилене освітлення нашого
переднього краю освітлювальними ракетами;
- обладнання оборонних позицій (проміжних рубежів) у тилу противника та
зайняття їх військами;
- застосування димів, посилення контратак противника по наступаючих
частинах і підрозділам;
- підготовка до підриву мостів;
- переміщення засобів протиповітряної оборони для прикриття об'єктів у тилу,
особливо мостів, переправ, гірських проходів і перевалів;
- обладнання інженерних загороджень і фортифікаційних споруд у тилу
противника.

34.

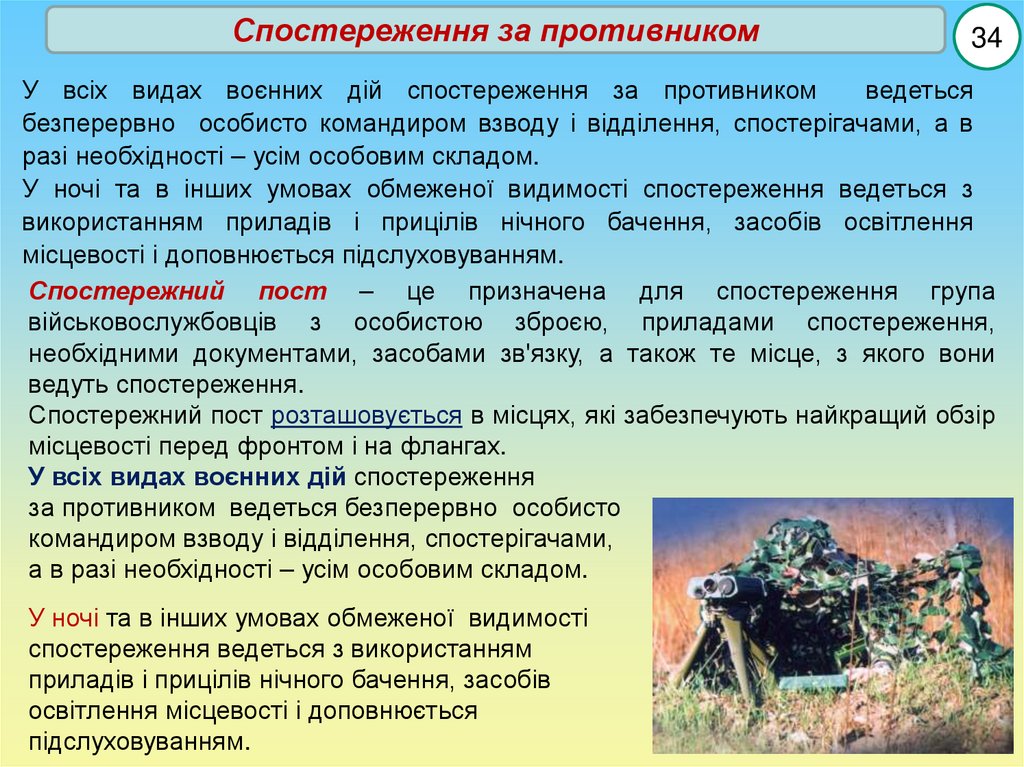

Спостереження за противником
34
У всіх видах воєнних дій спостереження за противником
ведеться
безперервно особисто командиром взводу і відділення, спостерігачами, а в
разі необхідності – усім особовим складом.
У ночі та в інших умовах обмеженої видимості спостереження ведеться з
використанням приладів і прицілів нічного бачення, засобів освітлення
місцевості і доповнюється підслуховуванням.
Спостережний пост – це призначена для спостереження група
військовослужбовців з особистою зброєю, приладами спостереження,
необхідними документами, засобами зв'язку, а також те місце, з якого вони
ведуть спостереження.
Спостережний пост розташовується в місцях, які забезпечують найкращий обзір
місцевості перед фронтом і на флангах.
У всіх видах воєнних дій спостереження
за противником ведеться безперервно особисто
командиром взводу і відділення, спостерігачами,
а в разі необхідності – усім особовим складом.
У ночі та в інших умовах обмеженої видимості
спостереження ведеться з використанням
приладів і прицілів нічного бачення, засобів
освітлення місцевості і доповнюється
підслуховуванням.

35.

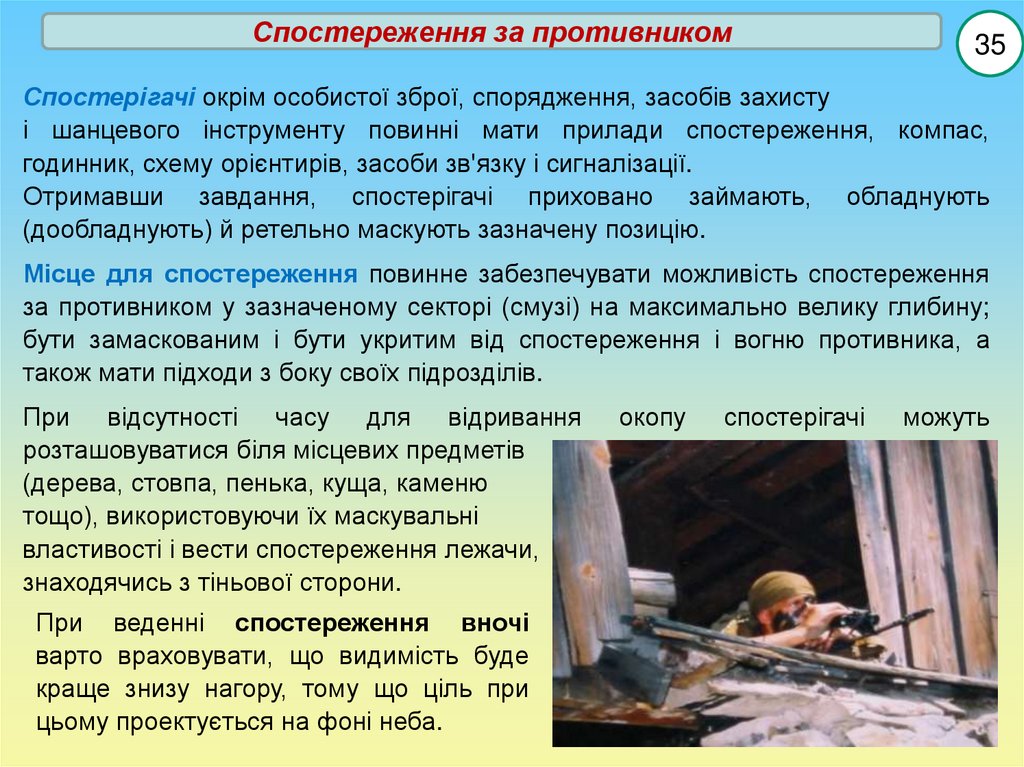

Спостереження за противником
35
Спостерігачі окрім особистої зброї, спорядження, засобів захисту
і шанцевого інструменту повинні мати прилади спостереження, компас,
годинник, схему орієнтирів, засоби зв'язку і сигналізації.
Отримавши завдання, спостерігачі приховано займають, обладнують
(дообладнують) й ретельно маскують зазначену позицію.
Місце для спостереження повинне забезпечувати можливість спостереження
за противником у зазначеному секторі (смузі) на максимально велику глибину;
бути замаскованим і бути укритим від спостереження і вогню противника, а
також мати підходи з боку своїх підрозділів.
При відсутності часу для відривання
розташовуватися біля місцевих предметів
(дерева, стовпа, пенька, куща, каменю
тощо), використовуючи їх маскувальні
властивості і вести спостереження лежачи,
знаходячись з тіньової сторони.
При веденні спостереження вночі
варто враховувати, що видимість буде
краще знизу нагору, тому що ціль при
цьому проектується на фоні неба.
окопу
спостерігачі
можуть

36.

Приклади розміщення спостерігача біля місцевих предметів
Спостерігач не має
права припиняти
спостереження без
наказу командира
(старшого
спостерігача), або до
зміни його черговим
спостерігачем.

37.

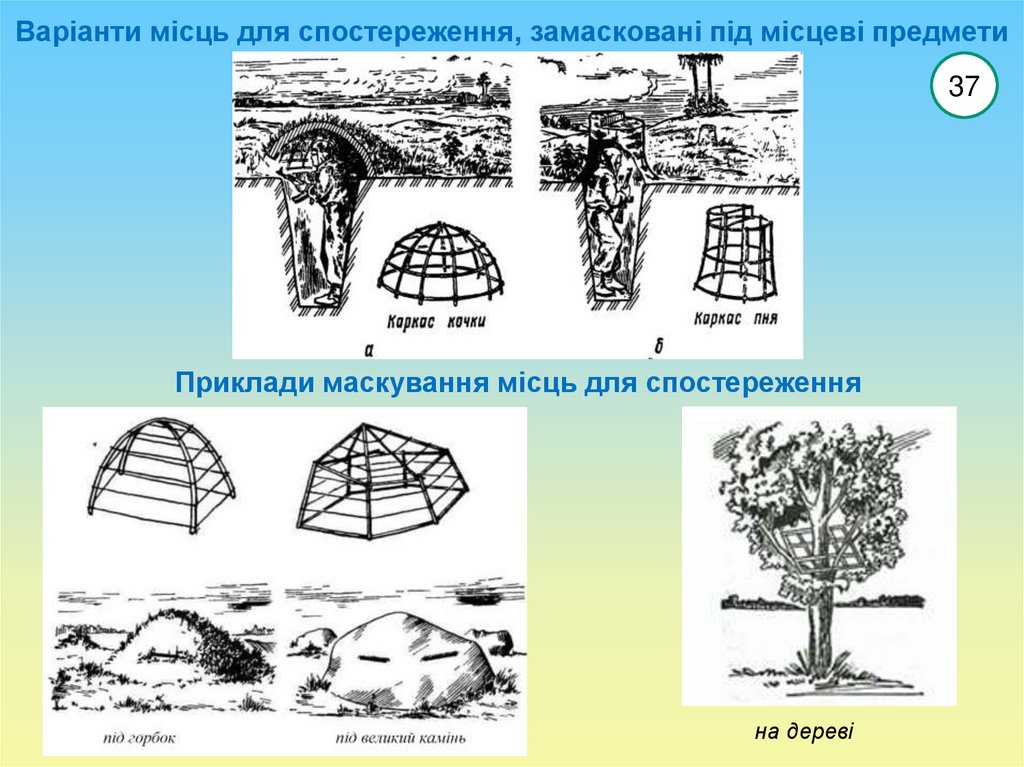

Варіанти місць для спостереження, замасковані під місцеві предмети
37
Приклади маскування місць для спостереження
на дереві

38.

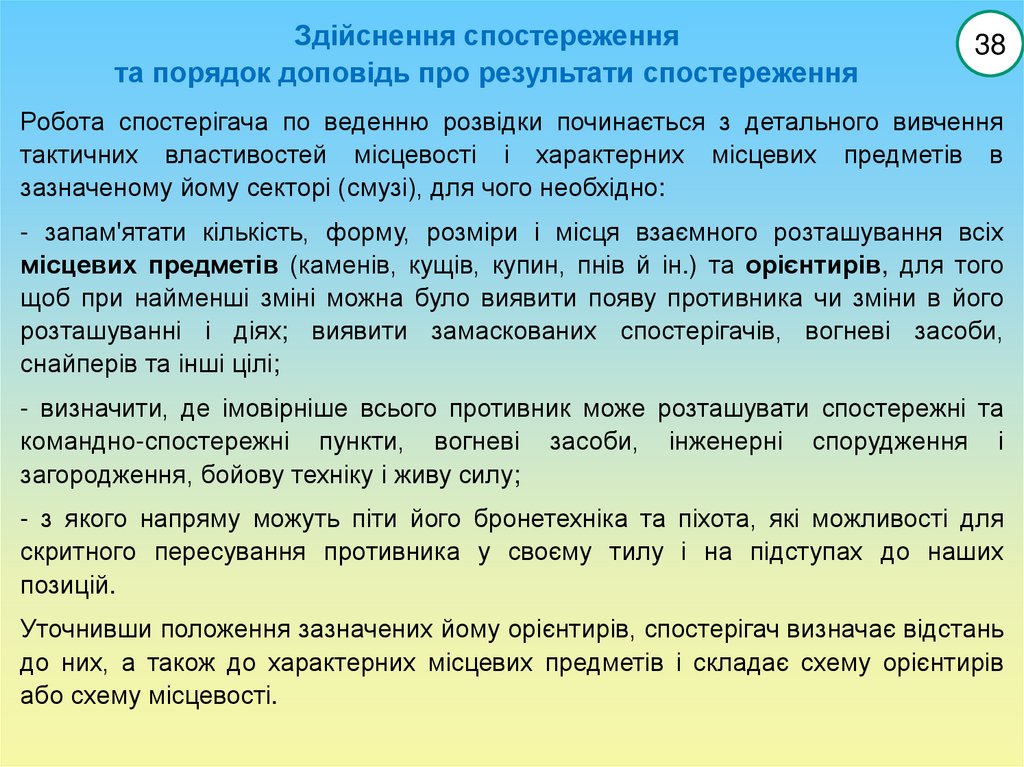

Здійснення спостереження
та порядок доповідь про результати спостереження
38
Робота спостерігача по веденню розвідки починається з детального вивчення
тактичних властивостей місцевості і характерних місцевих предметів в
зазначеному йому секторі (смузі), для чого необхідно:
- запам'ятати кількість, форму, розміри і місця взаємного розташування всіх
місцевих предметів (каменів, кущів, купин, пнів й ін.) та орієнтирів, для того
щоб при найменші зміні можна було виявити появу противника чи зміни в його
розташуванні і діях; виявити замаскованих спостерігачів, вогневі засоби,
снайперів та інші цілі;
- визначити, де імовірніше всього противник може розташувати спостережні та
командно-спостережні пункти, вогневі засоби, інженерні спорудження і
загородження, бойову техніку і живу силу;
- з якого напряму можуть піти його бронетехніка та піхота, які можливості для
скритного пересування противника у своєму тилу і на підступах до наших
позицій.
Уточнивши положення зазначених йому орієнтирів, спостерігач визначає відстань
до них, а також до характерних місцевих предметів і складає схему орієнтирів
або схему місцевості.

39.

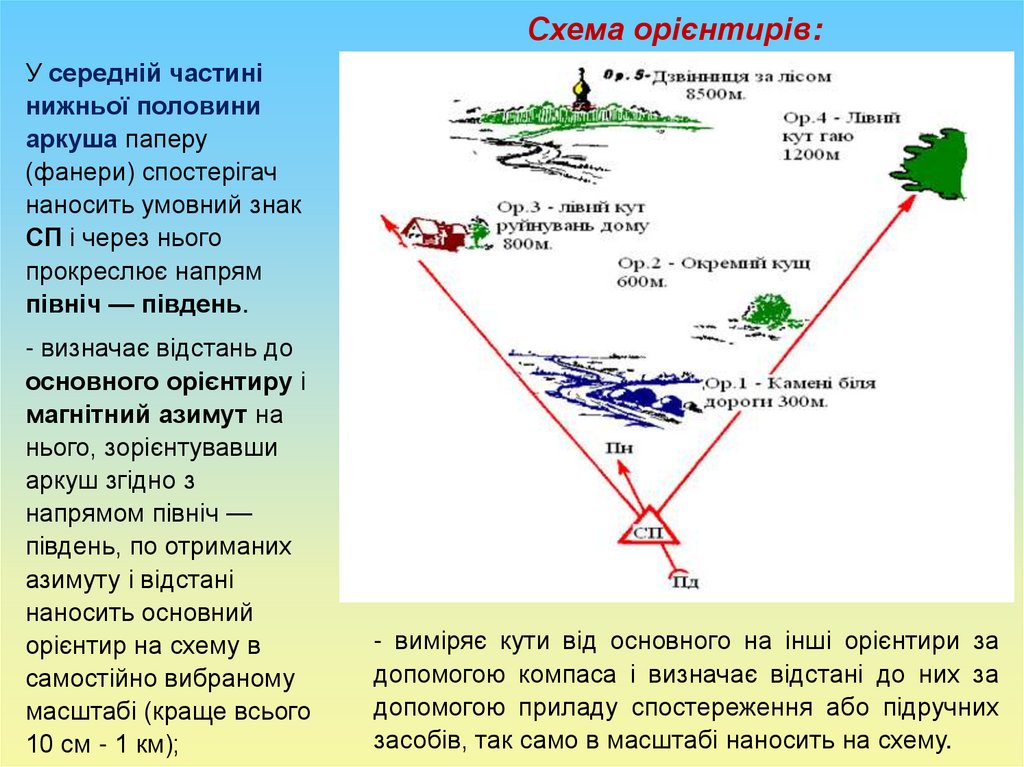

Схема орієнтирів:
У середній частині
нижньої половини
аркуша паперу
(фанери) спостерігач
наносить умовний знак
СП і через нього
прокреслює напрям
північ — південь.
- визначає відстань до
основного орієнтиру і
магнітний азимут на
нього, зорієнтувавши
аркуш згідно з
напрямом північ —
південь, по отриманих
азимуту і відстані
наносить основний
орієнтир на схему в
самостійно вибраному
масштабі (краще всього
10 см - 1 км);
- виміряє кути від основного на інші орієнтири за
допомогою компаса і визначає відстані до них за
допомогою приладу спостереження або підручних
засобів, так само в масштабі наносить на схему.

40.

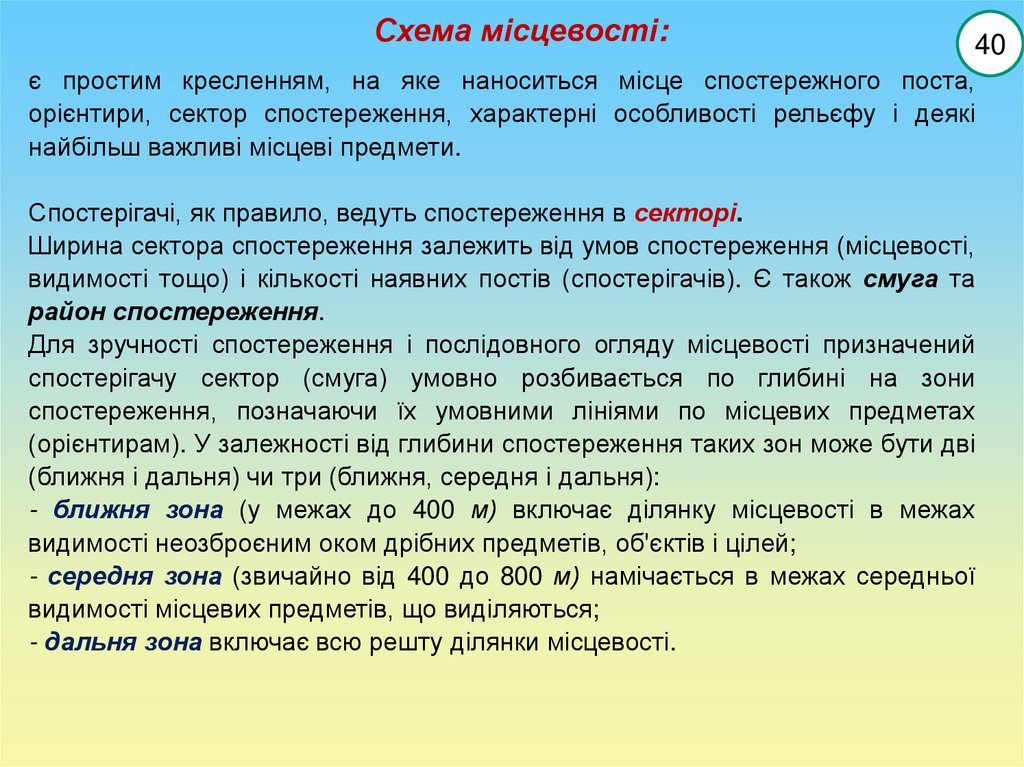

Схема місцевості:
40
є простим кресленням, на яке наноситься місце спостережного поста,
орієнтири, сектор спостереження, характерні особливості рельєфу і деякі
найбільш важливі місцеві предмети.
Спостерігачі, як правило, ведуть спостереження в секторі.
Ширина сектора спостереження залежить від умов спостереження (місцевості,
видимості тощо) і кількості наявних постів (спостерігачів). Є також смуга та
район спостереження.
Для зручності спостереження і послідовного огляду місцевості призначений
спостерігачу сектор (смуга) умовно розбивається по глибині на зони
спостереження, позначаючи їх умовними лініями по місцевих предметах
(орієнтирам). У залежності від глибини спостереження таких зон може бути дві
(ближня і дальня) чи три (ближня, середня і дальня):
- ближня зона (у межах до 400 м) включає ділянку місцевості в межах
видимості неозброєним оком дрібних предметів, об'єктів і цілей;
- середня зона (звичайно від 400 до 800 м) намічається в межах середньої
видимості місцевих предметів, що виділяються;
- дальня зона включає всю решту ділянки місцевості.

41.

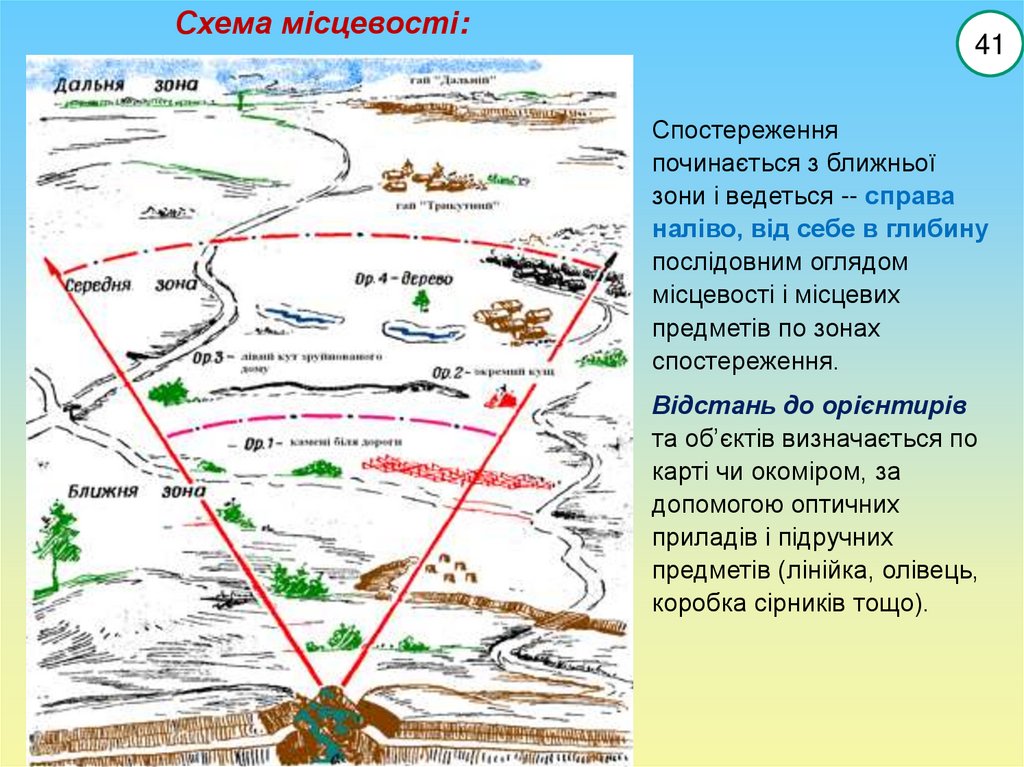

Схема місцевості:
41
Спостереження
починається з ближньої
зони і ведеться -- справа
наліво, від себе в глибину
послідовним оглядом
місцевості і місцевих
предметів по зонах
спостереження.
Відстань до орієнтирів
та об’єктів визначається по
карті чи окоміром, за
допомогою оптичних
приладів і підручних
предметів (лінійка, олівець,
коробка сірників тощо).

42.

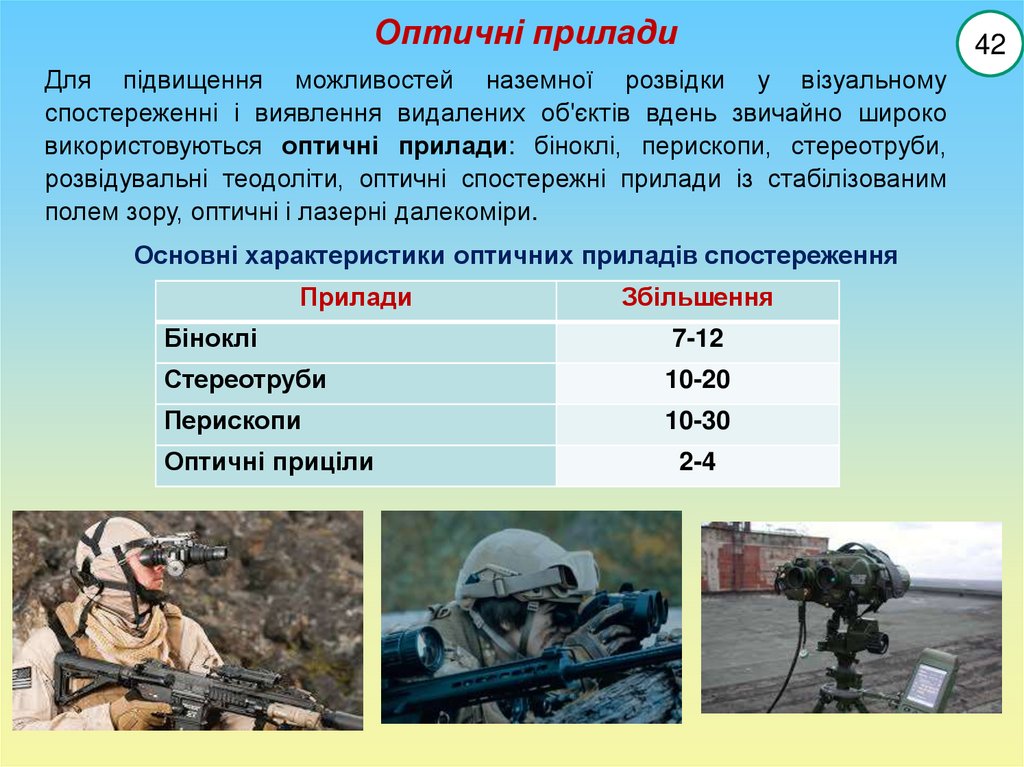

Оптичні прилади
42
Для підвищення можливостей наземної розвідки у візуальному
спостереженні і виявлення видалених об'єктів вдень звичайно широко
використовуються оптичні прилади: біноклі, перископи, стереотруби,
розвідувальні теодоліти, оптичні спостережні прилади із стабілізованим
полем зору, оптичні і лазерні далекоміри.
Основні характеристики оптичних приладів спостереження
Прилади
Збільшення
Біноклі
7-12
Стереотруби
10-20
Перископи
10-30
Оптичні приціли
2-4

43.

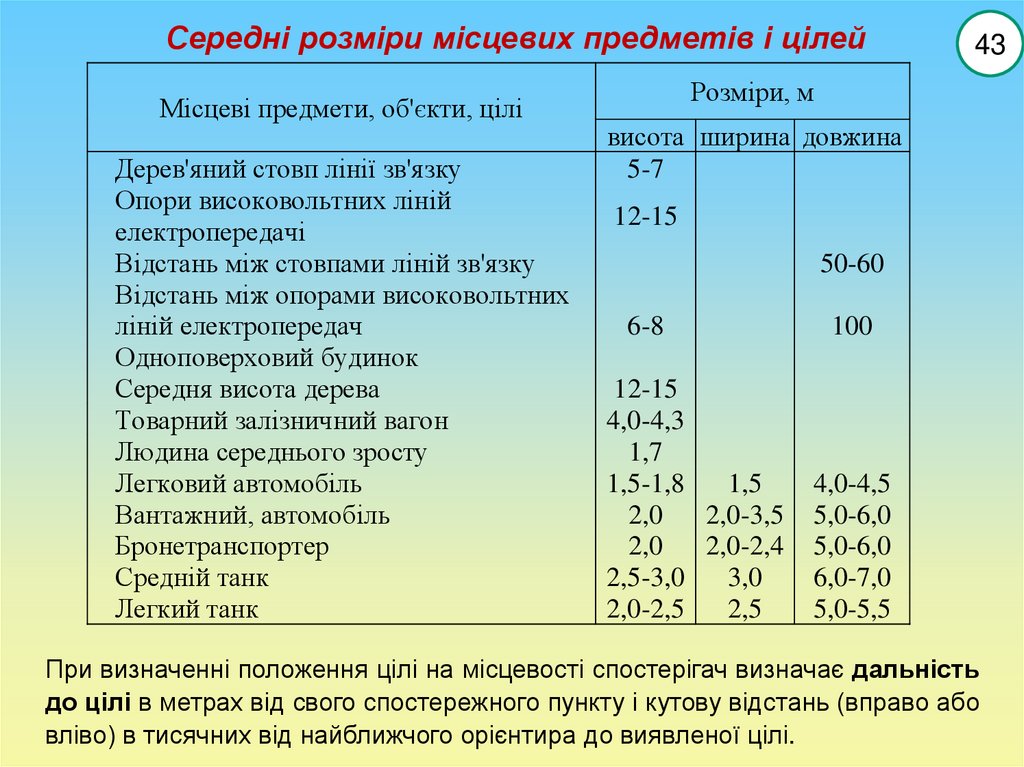

Середні розміри місцевих предметів і цілей
Місцеві предмети, об'єкти, цілі
Дерев'яний стовп лінії зв'язку
Опори високовольтних ліній
електропередачі
Відстань між стовпами ліній зв'язку
Відстань між опорами високовольтних
ліній електропередач
Одноповерховий будинок
Середня висота дерева
Товарний залізничний вагон
Людина середнього зросту
Легковий автомобіль
Вантажний, автомобіль
Бронетранспортер
Средній танк
Легкий танк
43
Розміри, м
висота ширина довжина
5-7
12-15
50-60
6-8
12-15
4,0-4,3
1,7
1,5-1,8
1,5
2,0
2,0-3,5
2,0
2,0-2,4
2,5-3,0
3,0
2,0-2,5
2,5
100
4,0-4,5
5,0-6,0
5,0-6,0
6,0-7,0
5,0-5,5
При визначенні положення цілі на місцевості спостерігач визначає дальність
до цілі в метрах від свого спостережного пункту і кутову відстань (вправо або
вліво) в тисячних від найближчого орієнтира до виявленої цілі.

44.

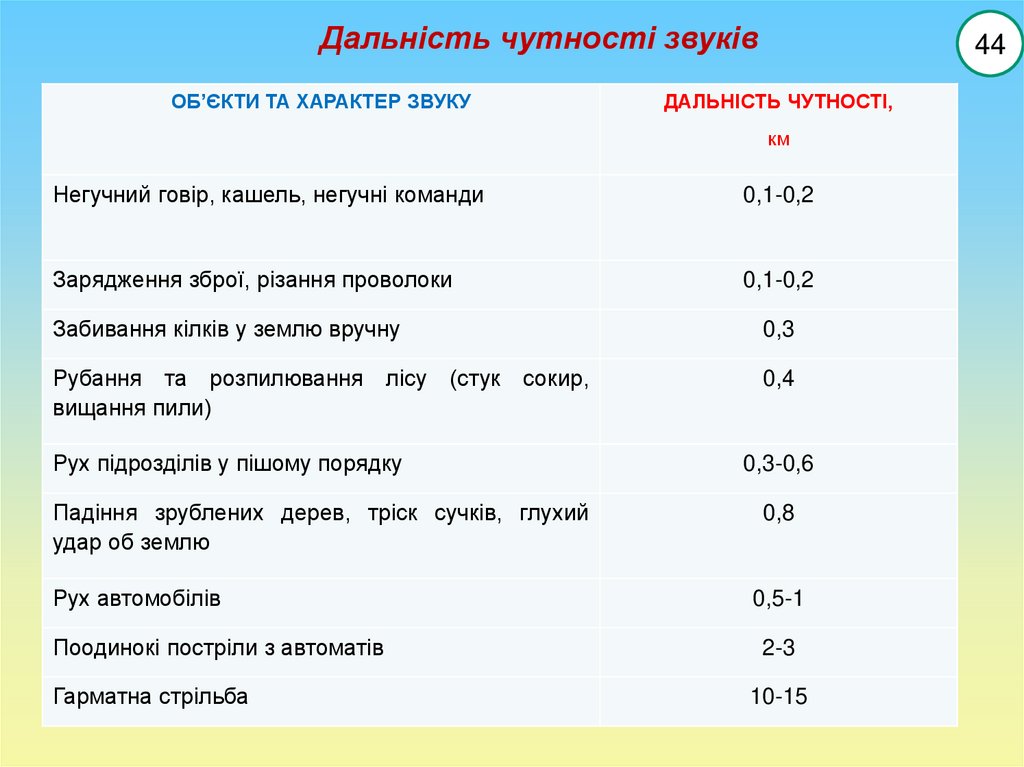

Дальність чутності звуків
ОБ’ЄКТИ ТА ХАРАКТЕР ЗВУКУ
44
ДАЛЬНІСТЬ ЧУТНОСТІ,
км
Негучний говір, кашель, негучні команди
0,1-0,2
Зарядження зброї, різання проволоки
0,1-0,2
Забивання кілків у землю вручну
0,3
Рубання та розпилювання лісу (стук сокир,
вищання пили)
0,4
Рух підрозділів у пішому порядку
0,3-0,6
Падіння зрублених дерев, тріск сучків, глухий
удар об землю
0,8
Рух автомобілів
0,5-1
Поодинокі постріли з автоматів
2-3
Гарматна стрільба
10-15

45.

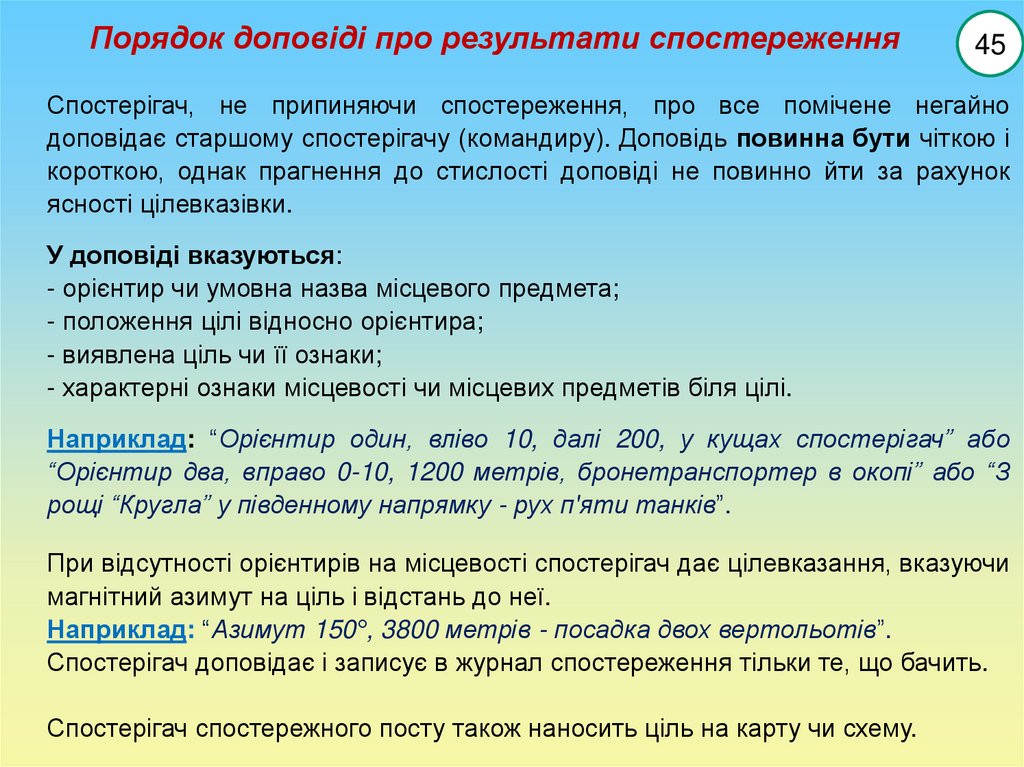

Порядок доповіді про результати спостереження
45
Спостерігач, не припиняючи спостереження, про все помічене негайно
доповідає старшому спостерігачу (командиру). Доповідь повинна бути чіткою і
короткою, однак прагнення до стислості доповіді не повинно йти за рахунок
ясності цілевказівки.
У доповіді вказуються:
- орієнтир чи умовна назва місцевого предмета;
- положення цілі відносно орієнтира;
- виявлена ціль чи її ознаки;
- характерні ознаки місцевості чи місцевих предметів біля цілі.
Наприклад: “Орієнтир один, вліво 10, далі 200, у кущах спостерігач” або
“Орієнтир два, вправо 0-10, 1200 метрів, бронетранспортер в окопі” або “З
рощі “Кругла” у південному напрямку - рух п'яти танків”.
При відсутності орієнтирів на місцевості спостерігач дає цілевказання, вказуючи
магнітний азимут на ціль і відстань до неї.
Наприклад: “Азимут 150°, 3800 метрів - посадка двох вертольотів”.
Спостерігач доповідає і записує в журнал спостереження тільки те, що бачить.
Спостерігач спостережного посту також наносить ціль на карту чи схему.

46.

3. Основні засоби ураження, які застосовує
противник у війні проти України, його тактика
46

47.

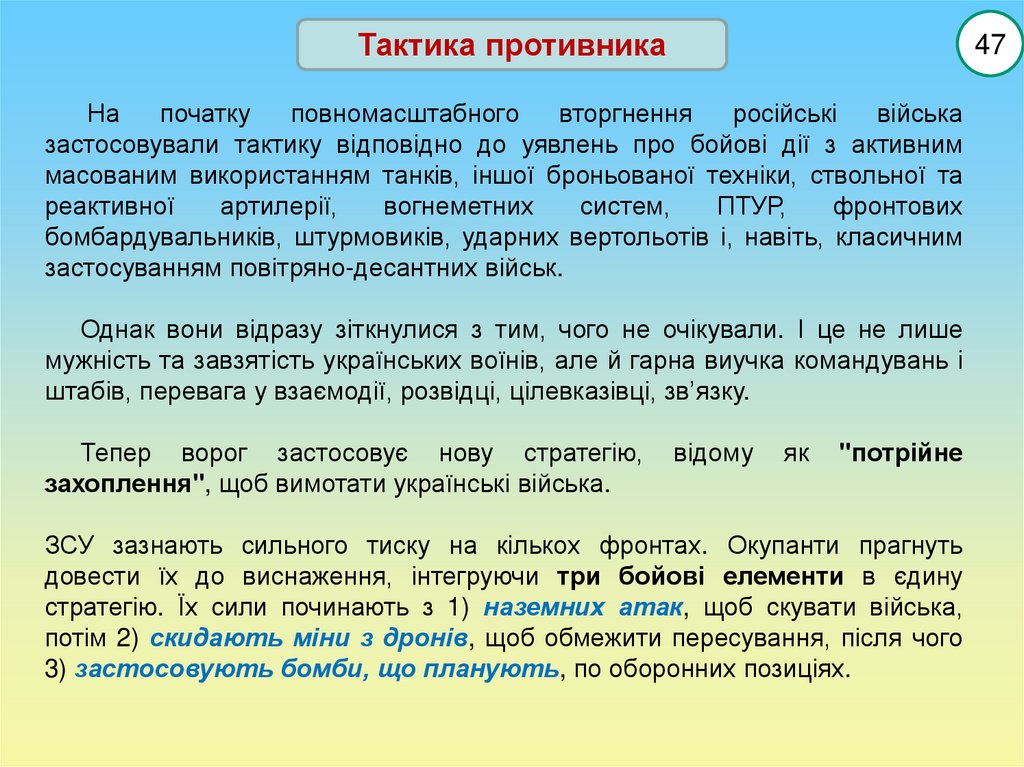

Тактика противника
47
На
початку
повномасштабного
вторгнення
російські
війська
застосовували тактику відповідно до уявлень про бойові дії з активним
масованим використанням танків, іншої броньованої техніки, ствольної та
реактивної
артилерії,
вогнеметних
систем,
ПТУР,
фронтових
бомбардувальників, штурмовиків, ударних вертольотів і, навіть, класичним
застосуванням повітряно-десантних військ.
Однак вони відразу зіткнулися з тим, чого не очікували. І це не лише
мужність та завзятість українських воїнів, але й гарна виучка командувань і
штабів, перевага у взаємодії, розвідці, цілевказівці, зв’язку.
Тепер ворог застосовує нову стратегію,
захоплення", щоб вимотати українські війська.
відому
як
"потрійне
ЗСУ зазнають сильного тиску на кількох фронтах. Окупанти прагнуть
довести їх до виснаження, інтегруючи три бойові елементи в єдину
стратегію. Їх сили починають з 1) наземних атак, щоб скувати війська,
потім 2) скидають міни з дронів, щоб обмежити пересування, після чого
3) застосовують бомби, що планують, по оборонних позиціях.

48.

Тактика противника (2)
Війська противника стикається з виснаженням ресурсів та численними
втратами живої сили, озброєння та техніки. Тож, через важкі втрати,
окупанти все частіше прагнуть використати свої ключові переваги перед
Україною - стабільне поповнення особового складу і здатність швидко
виготовляти дрони та плануючі бомби.
У росіян змінилася тактика наступальних дій. Зокрема вони майже
перестали використовувати військову бронетехніку та віддають перевагу
мотоциклам, багі та іншому неспеціалізованому легкому транспорту.
Вони просуваються невеликими підрозділами, навіть, по 2-3 чол., що
швидко рухаються, зондуючи місцевість і атакуючи.
Активно використовуються мотоцикли та цивільні автомобілів, щоб
швидко перетинати відкриту місцевість. ЗСУ, які значною мірою
покладаються на безпілотники для утримання своїх позицій, завдяки
цивільним автомобілям і багі поповнюють свої оборонні лінії, тоді як росіяни
використовують їх в атаках.
Це свого роду відродження кавалерії, яка діє хвилями. Там, де
тримається остання українська піхота, прибуває наступна штурмова група,
щоб розвинути успіх. І так на багатьох ділянках фронту.
Це тактика «тисячі порізів».
48

49.

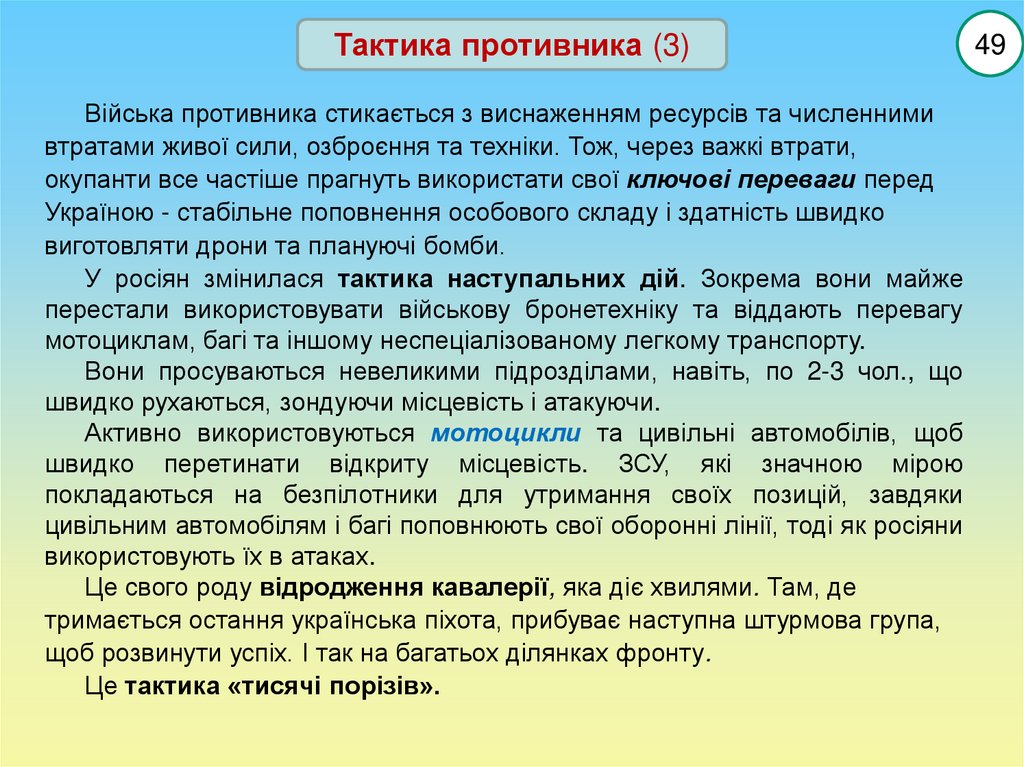

Тактика противника (3)
Війська противника стикається з виснаженням ресурсів та численними
втратами живої сили, озброєння та техніки. Тож, через важкі втрати,
окупанти все частіше прагнуть використати свої ключові переваги перед
Україною - стабільне поповнення особового складу і здатність швидко
виготовляти дрони та плануючі бомби.
У росіян змінилася тактика наступальних дій. Зокрема вони майже
перестали використовувати військову бронетехніку та віддають перевагу
мотоциклам, багі та іншому неспеціалізованому легкому транспорту.
Вони просуваються невеликими підрозділами, навіть, по 2-3 чол., що
швидко рухаються, зондуючи місцевість і атакуючи.
Активно використовуються мотоцикли та цивільні автомобілів, щоб
швидко перетинати відкриту місцевість. ЗСУ, які значною мірою
покладаються на безпілотники для утримання своїх позицій, завдяки
цивільним автомобілям і багі поповнюють свої оборонні лінії, тоді як росіяни
використовують їх в атаках.
Це свого роду відродження кавалерії, яка діє хвилями. Там, де
тримається остання українська піхота, прибуває наступна штурмова група,
щоб розвинути успіх. І так на багатьох ділянках фронту.
Це тактика «тисячі порізів».
49

50.

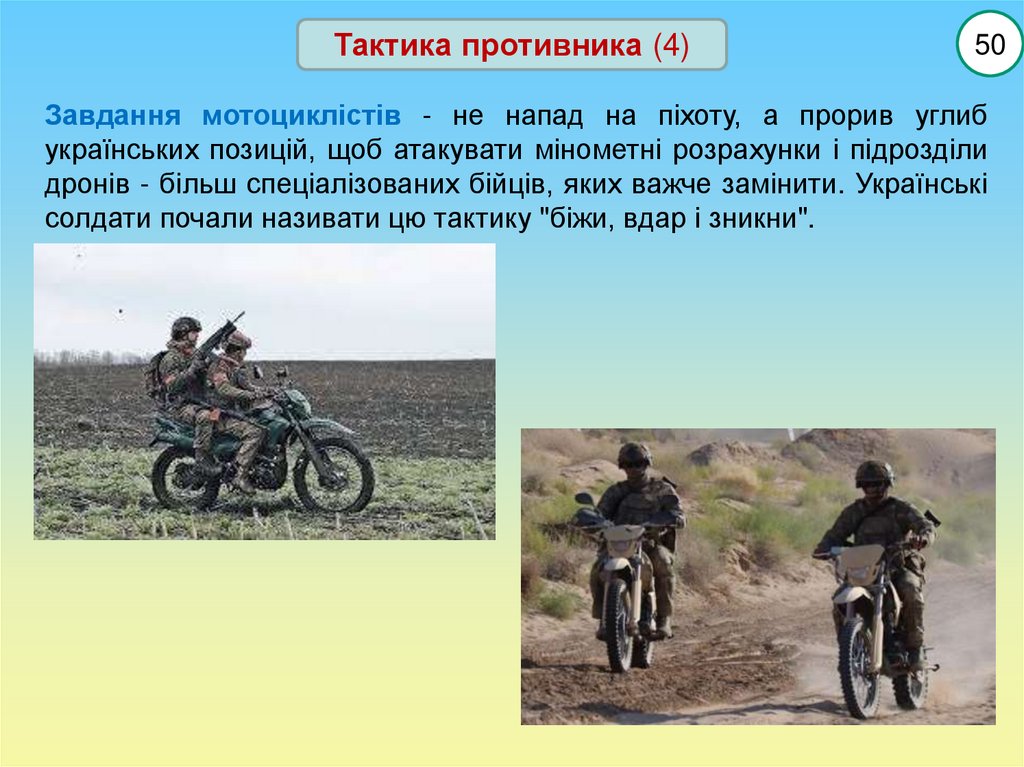

Тактика противника (4)
50
Завдання мотоциклістів - не напад на піхоту, а прорив углиб
українських позицій, щоб атакувати мінометні розрахунки і підрозділи
дронів - більш спеціалізованих бійців, яких важче замінити. Українські
солдати почали називати цю тактику "біжи, вдар і зникни".

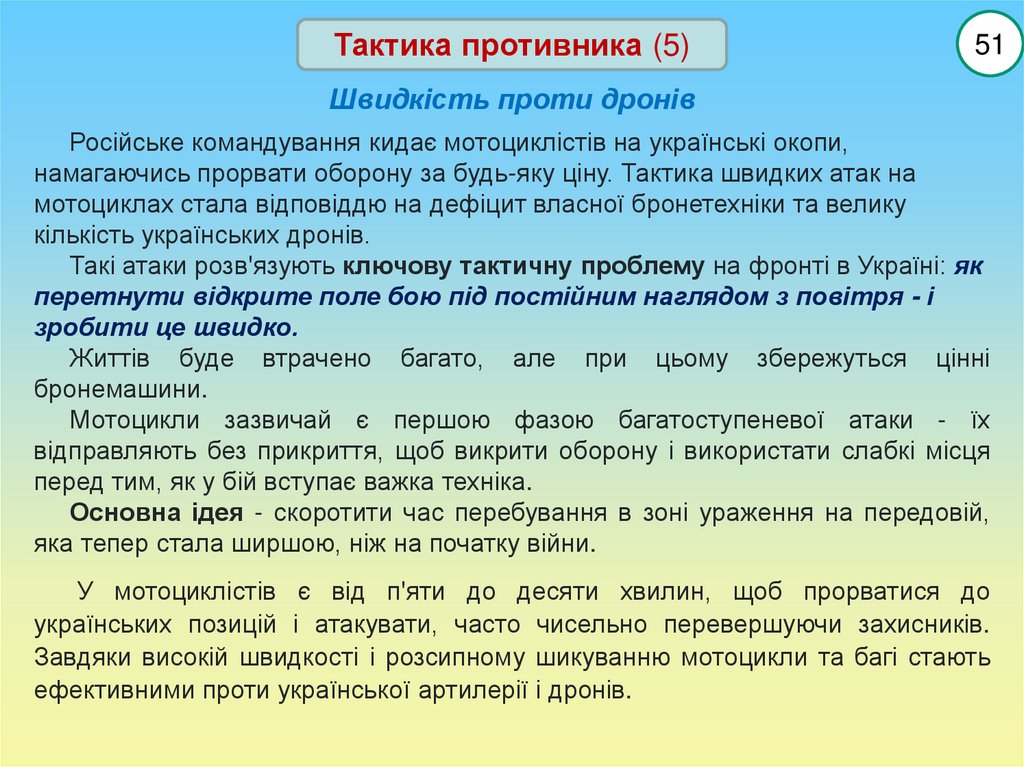

51.

Тактика противника (5)
51
Швидкість проти дронів
Російське командування кидає мотоциклістів на українські окопи,
намагаючись прорвати оборону за будь-яку ціну. Тактика швидких атак на
мотоциклах стала відповіддю на дефіцит власної бронетехніки та велику
кількість українських дронів.
Такі атаки розв'язують ключову тактичну проблему на фронті в Україні: як
перетнути відкрите поле бою під постійним наглядом з повітря - і
зробити це швидко.
Життів буде втрачено багато, але при цьому збережуться цінні
бронемашини.
Мотоцикли зазвичай є першою фазою багатоступеневої атаки - їх
відправляють без прикриття, щоб викрити оборону і використати слабкі місця
перед тим, як у бій вступає важка техніка.
Основна ідея - скоротити час перебування в зоні ураження на передовій,
яка тепер стала ширшою, ніж на початку війни.
У мотоциклістів є від п'яти до десяти хвилин, щоб прорватися до
українських позицій і атакувати, часто чисельно перевершуючи захисників.
Завдяки високій швидкості і розсипному шикуванню мотоцикли та багі стають
ефективними проти української артилерії і дронів.

52.

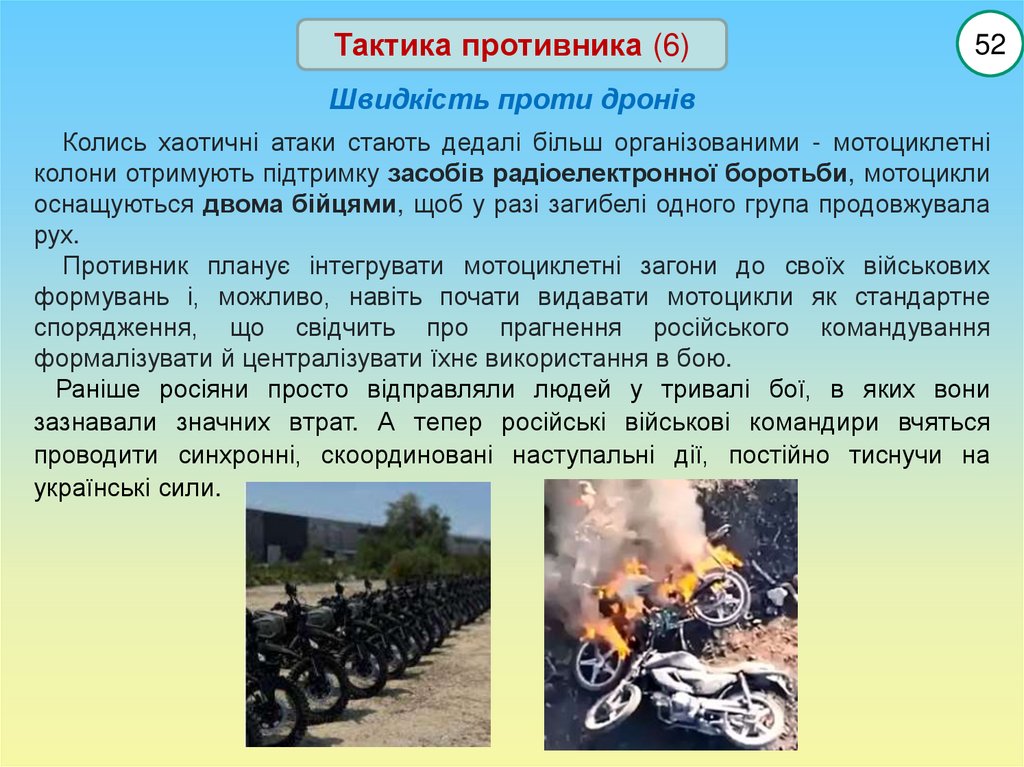

Тактика противника (6)
52
Швидкість проти дронів
Колись хаотичні атаки стають дедалі більш організованими - мотоциклетні
колони отримують підтримку засобів радіоелектронної боротьби, мотоцикли
оснащуються двома бійцями, щоб у разі загибелі одного група продовжувала
рух.
Противник планує інтегрувати мотоциклетні загони до своїх військових
формувань і, можливо, навіть почати видавати мотоцикли як стандартне
спорядження, що свідчить про прагнення російського командування
формалізувати й централізувати їхнє використання в бою.
Раніше росіяни просто відправляли людей у тривалі бої, в яких вони
зазнавали значних втрат. А тепер російські військові командири вчяться
проводити синхронні, скоординовані наступальні дії, постійно тиснучи на
українські сили.

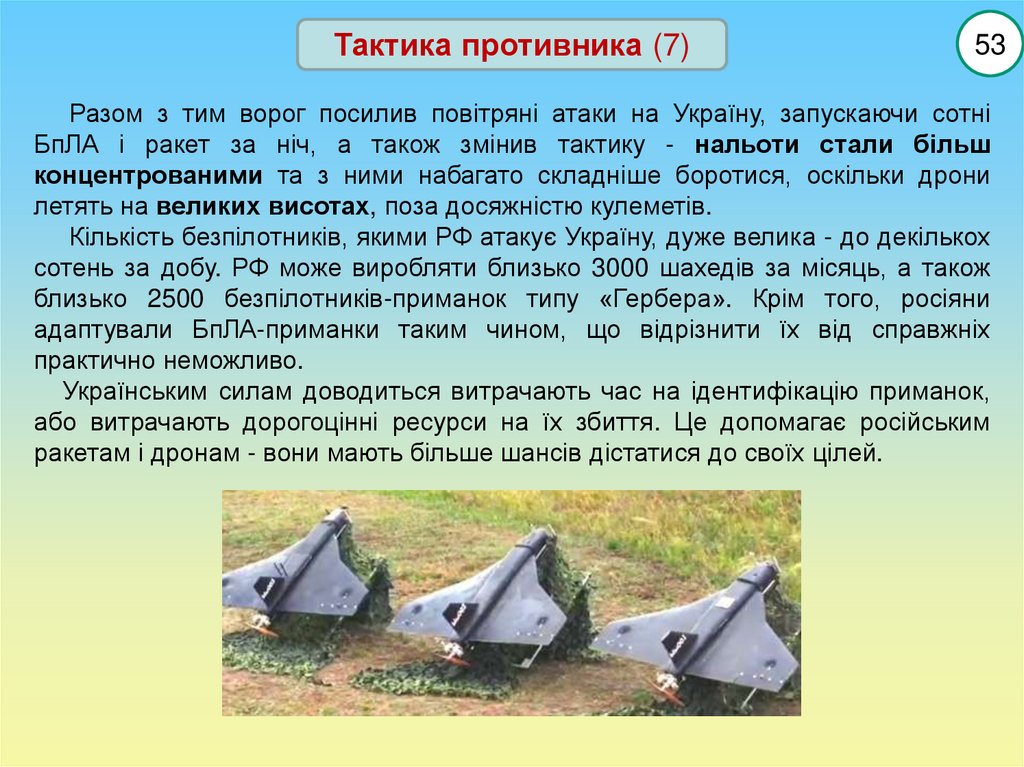

53.

Тактика противника (7)
53
Разом з тим ворог посилив повітряні атаки на Україну, запускаючи сотні
БпЛА і ракет за ніч, а також змінив тактику - нальоти стали більш
концентрованими та з ними набагато складніше боротися, оскільки дрони
летять на великих висотах, поза досяжністю кулеметів.
Кількість безпілотників, якими РФ атакує Україну, дуже велика - до декількох
сотень за добу. РФ може виробляти близько 3000 шахедів за місяць, а також
близько 2500 безпілотників-приманок типу «Гербера». Крім того, росіяни
адаптували БпЛА-приманки таким чином, що відрізнити їх від справжніх
практично неможливо.
Українським силам доводиться витрачають час на ідентифікацію приманок,
або витрачають дорогоцінні ресурси на їх збиття. Це допомагає російським
ракетам і дронам - вони мають більше шансів дістатися до своїх цілей.

54.

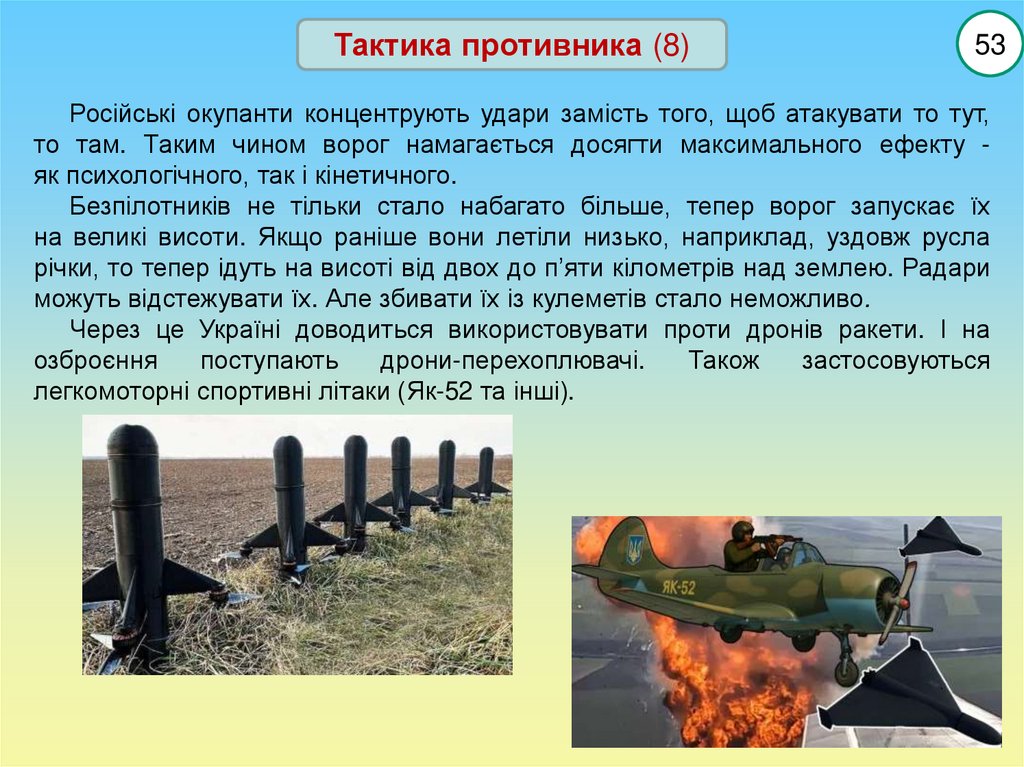

Тактика противника (8)
53
Російські окупанти концентрують удари замість того, щоб атакувати то тут,
то там. Таким чином ворог намагається досягти максимального ефекту як психологічного, так і кінетичного.
Безпілотників не тільки стало набагато більше, тепер ворог запускає їх
на великі висоти. Якщо раніше вони летіли низько, наприклад, уздовж русла
річки, то тепер ідуть на висоті від двох до п’яти кілометрів над землею. Радари
можуть відстежувати їх. Але збивати їх із кулеметів стало неможливо.
Через це Україні доводиться використовувати проти дронів ракети. І на
озброєння
поступають
дрони-перехоплювачі.
Також
застосовуються
легкомоторні спортивні літаки (Як-52 та інші).

55.

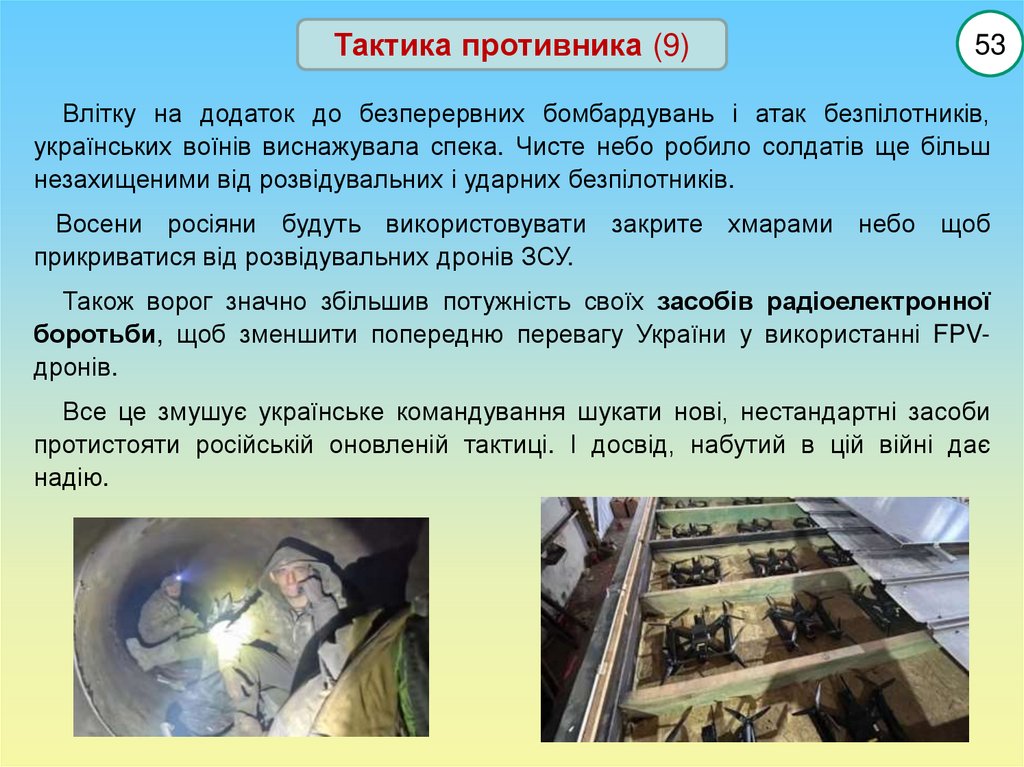

Тактика противника (9)
53
Влітку на додаток до безперервних бомбардувань і атак безпілотників,
українських воїнів виснажувала спека. Чисте небо робило солдатів ще більш
незахищеними від розвідувальних і ударних безпілотників.
Восени росіяни будуть використовувати закрите хмарами небо щоб
прикриватися від розвідувальних дронів ЗСУ.
Також ворог значно збільшив потужність своїх засобів радіоелектронної
боротьби, щоб зменшити попередню перевагу України у використанні FPVдронів.
Все це змушує українське командування шукати нові, нестандартні засоби
протистояти російській оновленій тактиці. І досвід, набутий в цій війні дає
надію.

56.

4. Види ворожих безпілотних літальних апаратів,
їх характеристики та порядок протидії їм
56

57.

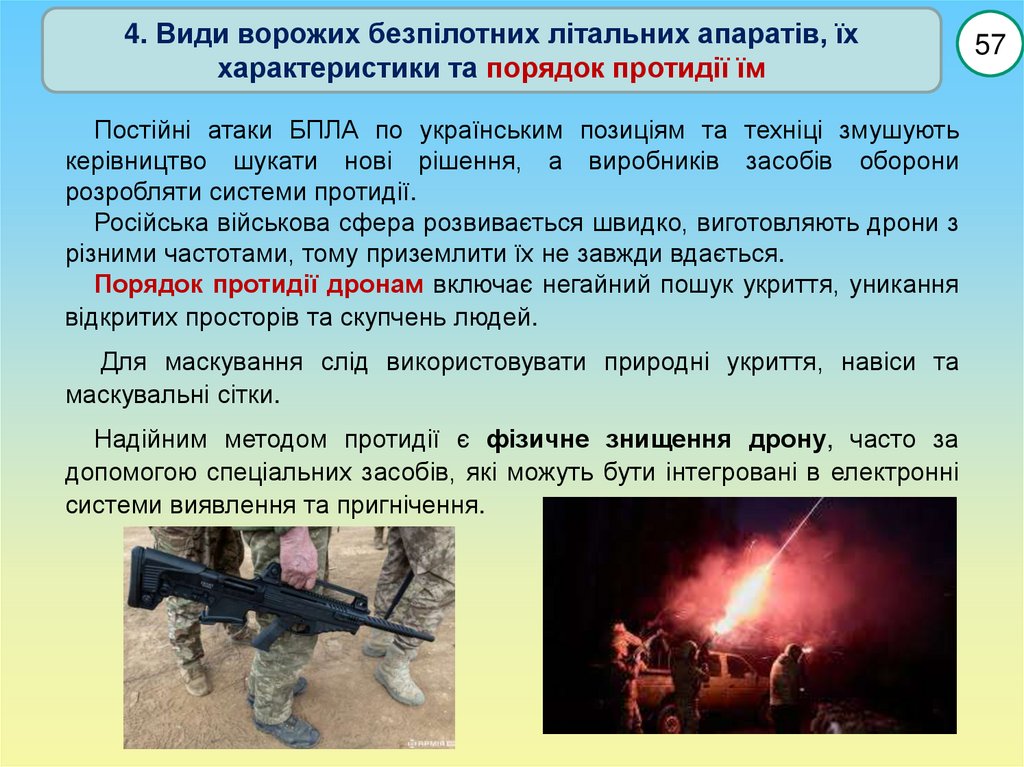

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
Постійні атаки БПЛА по українським позиціям та техніці змушують
керівництво шукати нові рішення, а виробників засобів оборони
розробляти системи протидії.
Російська військова сфера розвивається швидко, виготовляють дрони з
різними частотами, тому приземлити їх не завжди вдається.
Порядок протидії дронам включає негайний пошук укриття, уникання
відкритих просторів та скупчень людей.
Для маскування слід використовувати природні укриття, навіси та
маскувальні сітки.
Надійним методом протидії є фізичне знищення дрону, часто за
допомогою спеціальних засобів, які можуть бути інтегровані в електронні
системи виявлення та пригнічення.
57

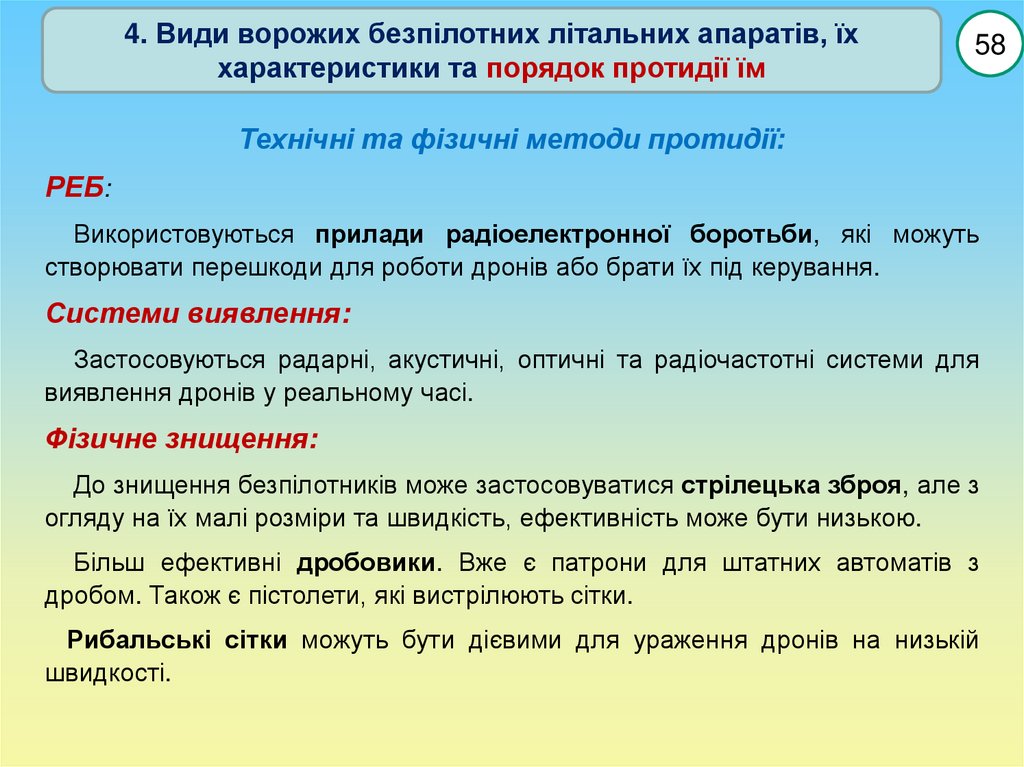

58.

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
58
Технічні та фізичні методи протидії:
РЕБ:
Використовуються прилади радіоелектронної боротьби, які можуть
створювати перешкоди для роботи дронів або брати їх під керування.
Системи виявлення:
Застосовуються радарні, акустичні, оптичні та радіочастотні системи для
виявлення дронів у реальному часі.
Фізичне знищення:
До знищення безпілотників може застосовуватися стрілецька зброя, але з
огляду на їх малі розміри та швидкість, ефективність може бути низькою.
Більш ефективні дробовики. Вже є патрони для штатних автоматів з
дробом. Також є пістолети, які вистрілюють сітки.
Рибальські сітки можуть бути дієвими для ураження дронів на низькій
швидкості.

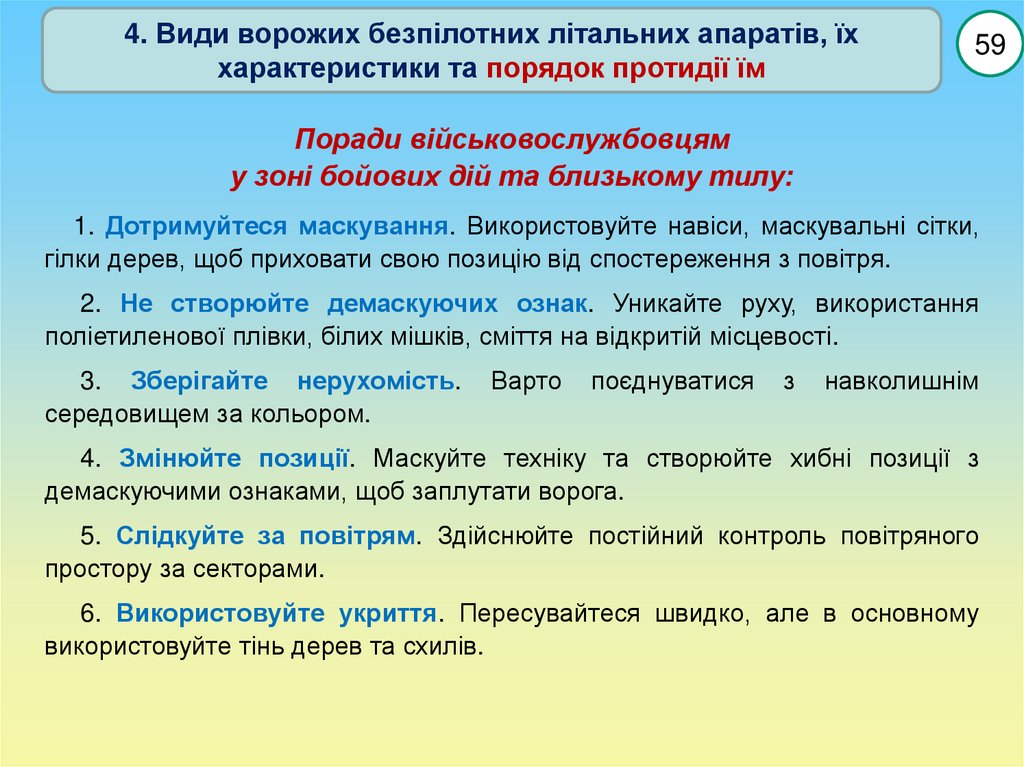

59.

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
59
Поради військовослужбовцям
у зоні бойових дій та близькому тилу:
1. Дотримуйтеся маскування. Використовуйте навіси, маскувальні сітки,
гілки дерев, щоб приховати свою позицію від спостереження з повітря.
2. Не створюйте демаскуючих ознак. Уникайте руху, використання
поліетиленової плівки, білих мішків, сміття на відкритій місцевості.
3. Зберігайте нерухомість.
середовищем за кольором.
Варто
поєднуватися
з
навколишнім
4. Змінюйте позиції. Маскуйте техніку та створюйте хибні позиції з
демаскуючими ознаками, щоб заплутати ворога.
5. Слідкуйте за повітрям. Здійснюйте постійний контроль повітряного
простору за секторами.
6. Використовуйте укриття. Пересувайтеся швидко, але в основному
використовуйте тінь дерев та схилів.

60.

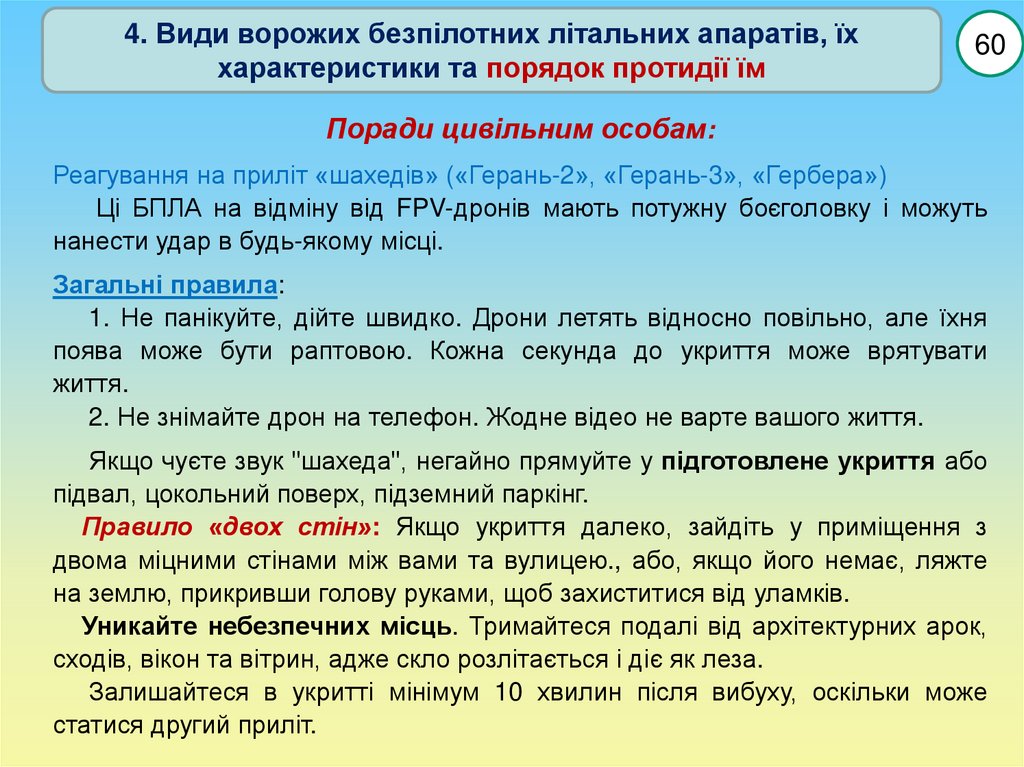

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
60
Поради цивільним особам:
Реагування на приліт «шахедів» («Герань-2», «Герань-3», «Гербера»)
Ці БПЛА на відміну від FPV-дронів мають потужну боєголовку і можуть
нанести удар в будь-якому місці.
Загальні правила:
1. Не панікуйте, дійте швидко. Дрони летять відносно повільно, але їхня
поява може бути раптовою. Кожна секунда до укриття може врятувати
життя.
2. Не знімайте дрон на телефон. Жодне відео не варте вашого життя.
Якщо чуєте звук "шахеда", негайно прямуйте у підготовлене укриття або
підвал, цокольний поверх, підземний паркінг.
Правило «двох стін»: Якщо укриття далеко, зайдіть у приміщення з
двома міцними стінами між вами та вулицею., або, якщо його немає, ляжте
на землю, прикривши голову руками, щоб захиститися від уламків.
Уникайте небезпечних місць. Тримайтеся подалі від архітектурних арок,
сходів, вікон та вітрин, адже скло розлітається і діє як леза.
Залишайтеся в укритті мінімум 10 хвилин після вибуху, оскільки може
статися другий приліт.

61.

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
61
Поради цивільним особам (2):
На вулиці (якщо немає можливості швидко потрапити в укриття або
безпечне приміщення :
1. Лягайте на землю, прикривши голову руками, щоб захиститися від
уламків.
2. Шукайте канави, виїмки або інші заглиблення в землі.
3. Прикрийте голову руками, сумкою або рюкзаком.
4. Відкрийте рот. Це допоможе уникнути баротравми легенів від ударної
хвилі.
5. Не ховайтеся за ненадійними об'єктами:
Паркани, кущі, автомобілі та кіоски не є надійним захистом.
В автомобілі:
1. Негайно зупиніться у безпечному місці, вимкніть двигун і фари, і
вийдіть з машини.
2. Пригніться між сидіннями, прикривши вуха і відкривши рот, щоб
захиститися від ударної хвилі.

62.

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
62
Поради цивільним особам (3):
У будинку при оголошенні повітряної тривоги:
1. Ідіть в укриття. Якщо немає поруч обладнаного укриття, підійде підвал,
цокольний поверх, підземний паркінг або найдальша від вікон внутрішня
кімната з несучими стінами.
2. Дотримуйтесь правила двох стін. Якщо укриття далеко, знайдіть
кімнату, яка відділена від вулиці двома капітальними стінами.
3.Не стійте біля вікон. Вийдіть з кімнати з вікнами і відійдіть якомога далі
вглиб квартири.
4. Ляжте на підлогу і прикрийте голову руками, оскільки уламки летять по
дузі, тому вам потрібно бути нижче їхньої траєкторії.
5. Захистить слух і легені. Закрийте вуха і відкрийте рот, щоб зменшити
шкоду від ударної хвилі.
6. Не виходьте одразу. Залишайтеся в укритті мінімум 10 хвилин після
завершення обстрілу/нальоту.

63.

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
63
РЕБ проти дронів
Системи антидрон працюють за допомогою електромагнітного
випромінювання, що виявляє та пригнічує ворожі засоби противника.
Безпілотник оснащений навігацією та летить за чітко вказаним маршрутом,
якщо вдається спотворити сигнал, дрон не досягає цілі.
Ефективна антидрон-рушниця може:
вивести з ладу дрон;
перервати зв’язок між БПЛА та оператором;
не допустити передачу даних;
ліквідувати навігацію.
Військові використовують засоби РЕБ на броньованій техніці, в окопах або
на позиціях. Різними способами маскують їх від ворога. Великі станції можуть
закопувати в землю, мобільні одягають в чохли або малюють в камуфляж.
Для надійного захисту особового складу та бойової техніки необхідно
зібрати цілий комплекс засобів РЕБ, які виконують різні задачі:
ідентифікують частоти, на яких працюють дрони;
досліджують види БПЛА, які літають на певній ділянці;
захищають певні об’єкти чи пересувний транспорт.

64.

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
64
Як збити дрон?
Найкращий спосіб позбутися ворожого дрону — знищити його. Для цього
необхідно виявити об’єкт та успішно атакувати. Сучасні безпілотники
виробляють з пластику зі спеціальним фарбуванням, оснащують
електричними двигунами, які випромінюють мало світла та працюють майже
безшумно. Тому, щоб виявити ворожий БПЛА застосовують РЕБ антидрон.
Механізм роботи приладу:
Вбудована
система розпізнавання
розмежування з-поміж інших об’єктів.
забезпечує
точне
виявлення
та
Новітні сенсори та радіоелектронна система ідентифікує дрони у реальному
часі.
Передові технології дозволяють системі визначати розмір БПЛА, швидкість і
напрямок руху.
Миттєве сповіщення про ворожий об’єкт забезпечує негайне введення
заходів та засобів для його нейтралізації.

65.

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
65
Як протистояти дронам?
Сучасні системи протидії БПЛА варто об’єднати в один комплекс, щоб
досягти успіху в боротьбі з противником.
Функції систем захисту:
Виявлення — за допомогою спеціалізованої апаратури сканується
повітряний простір для ідентифікації каналів зв’язку, через які передаються
команди дронам;
Придушення — встановлене джерело сигналу дублюється з підміною
впровадження в апарат інших команд, що відводять безпілотник на далекі
ділянки й виводять його з ладу;
Моніторинг — спеціальний інтерфейс, що
допомагає оперативно розробляти програму рішень
для захисту об’єкта чи
території від БПЛА.

66.

4. Види ворожих безпілотних літальних апаратів, їх
характеристики та порядок протидії їм
66
Засоби РЕБ включають електромагнітне випромінювання, радіоелектронні
перешкоди, дезінформацію супротивника та застосування помилкових цілей.
Всі ці новітні технології є у системі сучасних комплексів, які можуть вчасно
виявити й знешкодити ворожі цілі. Їх можна умовно поділити відповідно потреб
на:
автоматизовані для виявлення безпілотних апаратів у певному спектрі;
для перехоплення керування дроном;
для створення перешкод у системі управління безпілотника чи бортової
електроніки;
для
створення перешкод у пристроях геопозиціювання на частотах
ГЛОНАСС/GPS.
Протидронові системи виконують функції:
вчасний моніторинг літального апарату;
визначення координат точки керування безпілотником;
встановлення відстані до об’єкта;
придушення сигналів супутникової навігації.
Поява штучного інтелекту та 5G створює нові можливості для розвитку
антидронових систем.
