Тема №9. Занятие №2

1.

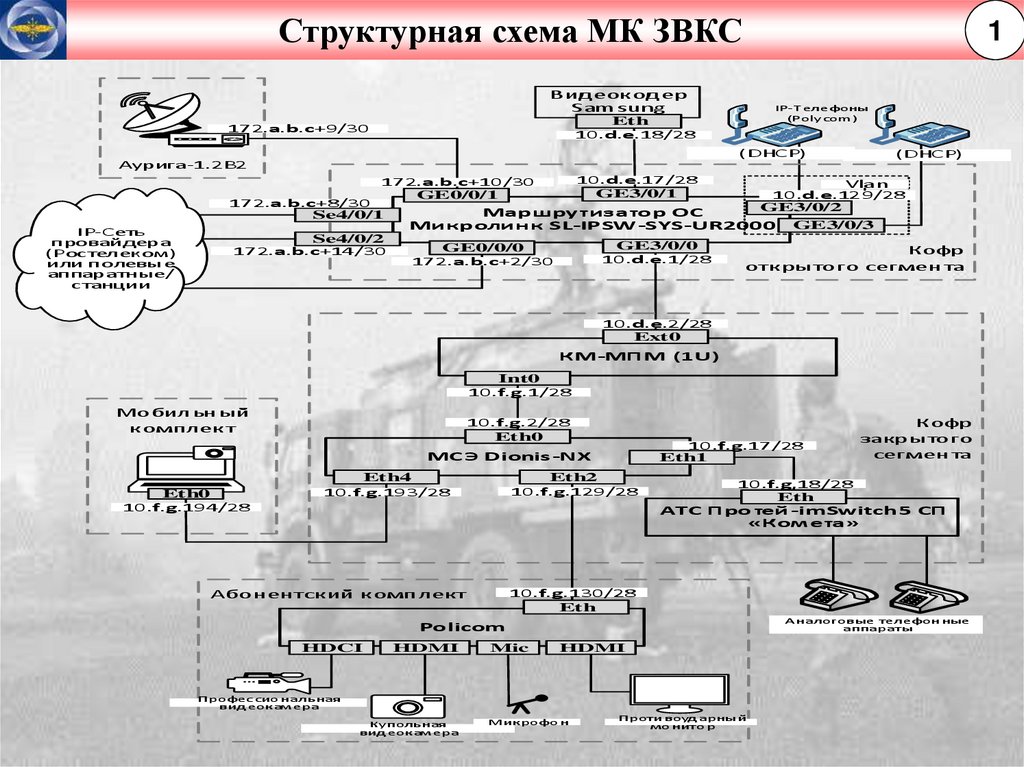

Структурная схема МК ЗВКС
1
Видеокодер
Samsung
172.a.b.c+9/30
(DHCP)
Аурига-1.2В2
172.a.b.c+8/30
Se4/0/1
Se4/0/2
172.a.b.c+14/30
(DHCP)
10.d.e.17/28
GE3/0/1
172.a.b.c+10/30
GE0/0/1
IP-Сеть
провайдера
(Ростелеком)
или полевы е
аппаратные/
станции
IP-Телефоны
(Polycom )
Eth
10.d.e.18/28
Vla n
10.d.e.129/28
GE3/0/2
Маршрутиз атор ОС
Микролинк SL-IPSW-SYS-UR2000 GE3/0/3
GE3/0/0
10.d.e.1/28
GE0/0/0
172.a.b.c+2/30
Кофр
открыто го сегмента
10.d.e.2/28
Ext0
КМ-МПМ (1U)
Int0
10.f.g.1/28
Мо бил ьный
комплект
10.f.g.2/28
Eth0
10.f.g.17/28
Eth1
МС Э Dionis-NX
Eth0
10.f.g.194/28
Eth4
10.f.g.193/28
Eth2
10.f.g.129/28
Кофр
закр ыто го
сегмента
10.f.g.18/28
Eth
АТС Протей-imSwitch5 СП
«Комета»
10.f.g.130/28
Eth
Або нентский комп лект
Аналоговые телефон ные
аппараты
Policom
HDCI
HDMI
Mic
HDMI
Профес сио нальная
вид еокам ера
Купольная
вид еокам ера
Микрофо н
Проти воуд арны й
мо нито р
