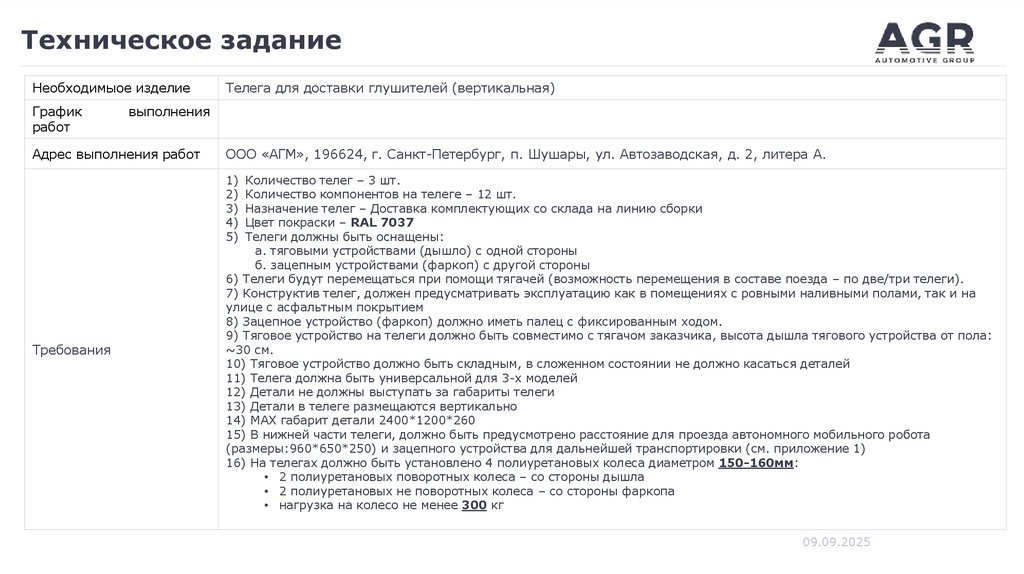

Техническое задание

1. Техническое задание

Необходимыое изделие
График
работ
выполнения
Адрес выполнения работ
Требования
Телега для доставки глушителей (вертикальная)
ООО «АГМ», 196624, г. Санкт-Петербург, п. Шушары, ул. Автозаводская, д. 2, литера А.
1) Количество телег – 3 шт.
2) Количество компонентов на телеге – 12 шт.
3) Назначение телег – Доставка комплектующих со склада на линию сборки
4) Цвет покраски – RAL 7037
5) Телеги должны быть оснащены:
а. тяговыми устройствами (дышло) с одной стороны
б. зацепным устройствами (фаркоп) с другой стороны
6) Телеги будут перемещаться при помощи тягачей (возможность перемещения в составе поезда – по две/три телеги).
7) Конструктив телег, должен предусматривать эксплуатацию как в помещениях с ровными наливными полами, так и на
улице с асфальтным покрытием
8) Зацепное устройство (фаркоп) должно иметь палец с фиксированным ходом.
9) Тяговое устройство на телеги должно быть совместимо с тягачом заказчика, высота дышла тягового устройства от пола:
~30 см.
10) Тяговое устройство должно быть складным, в сложенном состоянии не должно касаться деталей
11) Телега должна быть универсальной для 3-х моделей
12) Детали не должны выступать за габариты телеги
13) Детали в телеге размещаются вертикально
14) МAX габарит детали 2400*1200*260
15) В нижней части телеги, должно быть предусмотрено расстояние для проезда автономного мобильного робота
(размеры:960*650*250) и зацепного устройства для дальнейшей транспортировки (см. приложение 1)
16) На телегах должно быть установлено 4 полиуретановых колеса диаметром 150-160мм:
• 2 полиуретановых поворотных колеса – со стороны дышла
• 2 полиуретановых не поворотных колеса – со стороны фаркопа
• нагрузка на колесо не менее 300 кг
09.09.2025

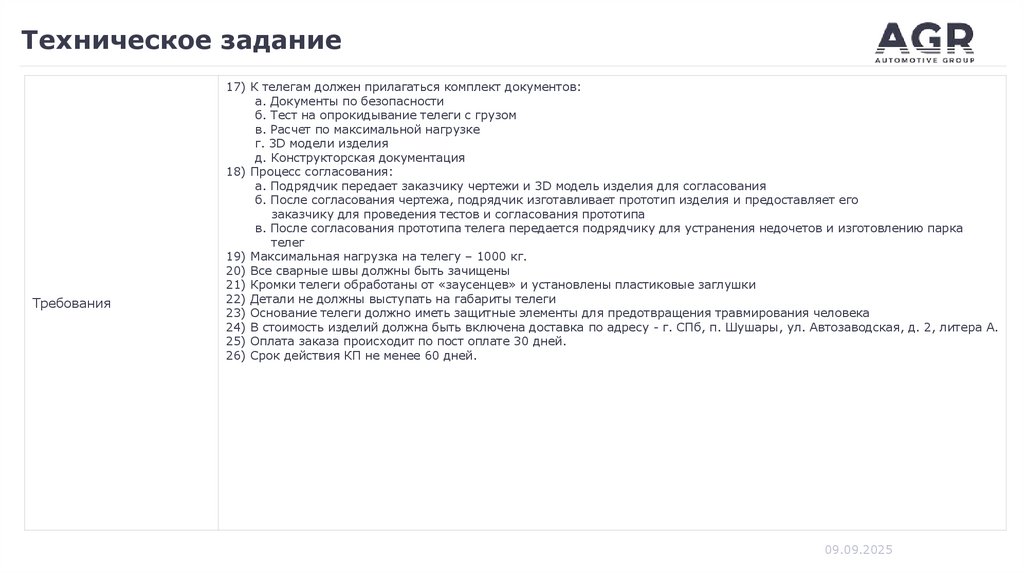

2. Техническое задание

Требования
17) К телегам должен прилагаться комплект документов:
а. Документы по безопасности
б. Тест на опрокидывание телеги с грузом
в. Расчет по максимальной нагрузке
г. 3D модели изделия
д. Конструкторская документация
18) Процесс согласования:
а. Подрядчик передает заказчику чертежи и 3D модель изделия для согласования
б. После согласования чертежа, подрядчик изготавливает прототип изделия и предоставляет его
заказчику для проведения тестов и согласования прототипа
в. После согласования прототипа телега передается подрядчику для устранения недочетов и изготовлению парка
телег
19) Максимальная нагрузка на телегу – 1000 кг.
20) Все сварные швы должны быть зачищены
21) Кромки телеги обработаны от «заусенцев» и установлены пластиковые заглушки
22) Детали не должны выступать на габариты телеги
23) Основание телеги должно иметь защитные элементы для предотвращения травмирования человека
24) В стоимость изделий должна быть включена доставка по адресу - г. СПб, п. Шушары, ул. Автозаводская, д. 2, литера А.
25) Оплата заказа происходит по пост оплате 30 дней.
26) Срок действия КП не менее 60 дней.
09.09.2025

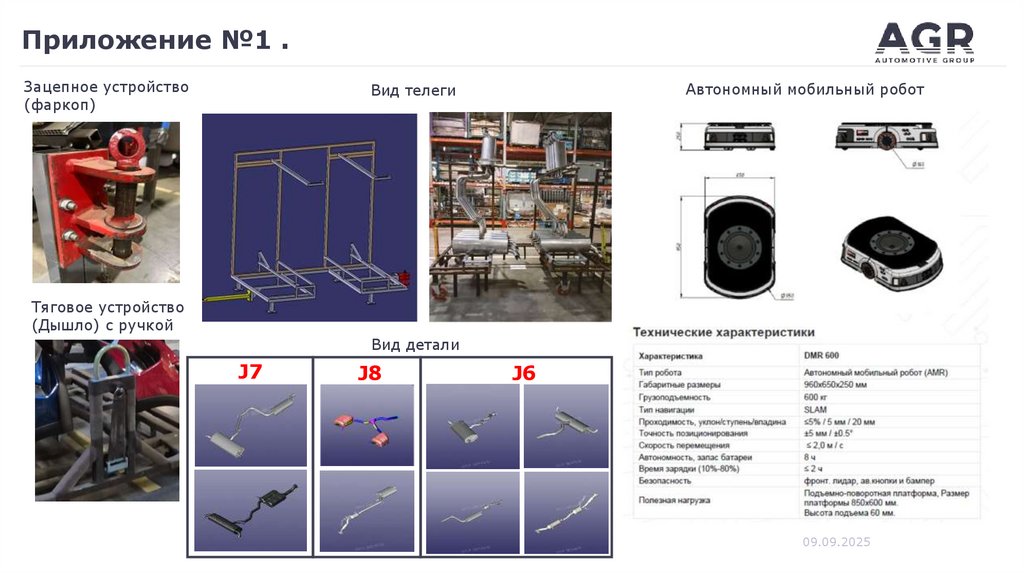

3. Приложение №1 .

Зацепное устройство
(фаркоп)
Автономный мобильный робот
Вид телеги
Тяговое устройство
(Дышло) с ручкой
Вид детали
J7
J8
J6
09.09.2025
