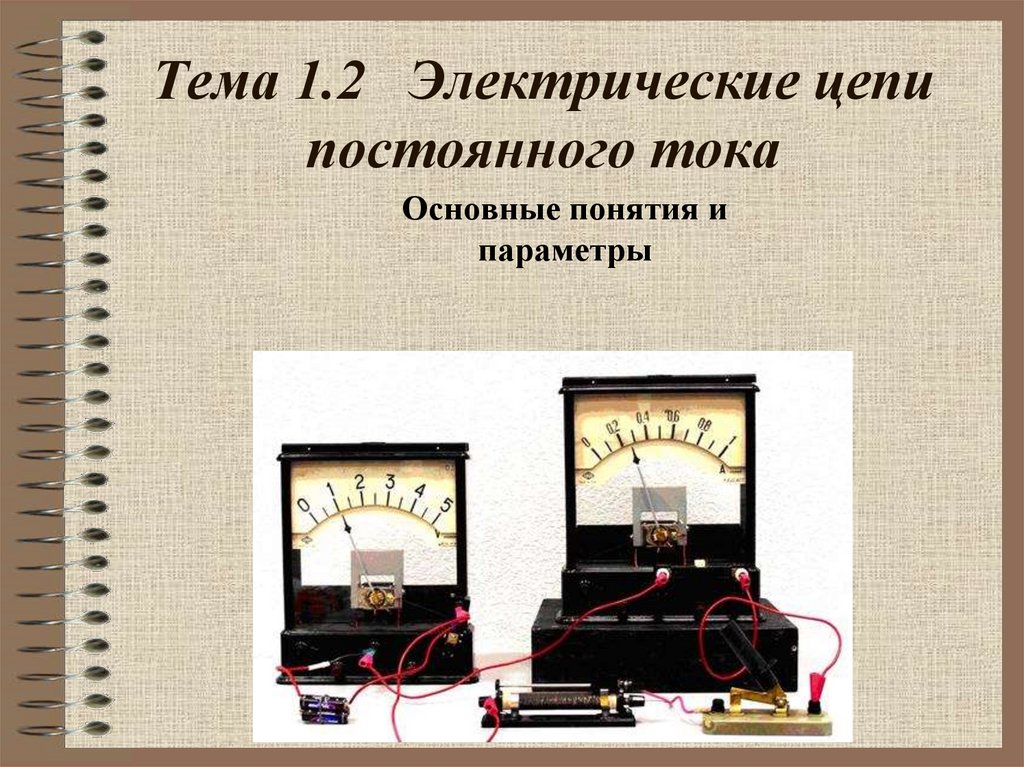

Тема 1.2 Электрические цепи постоянного тока. Основные понятия и параметры

1. Тема 1.2 Электрические цепи постоянного тока

Основные понятия и
параметры

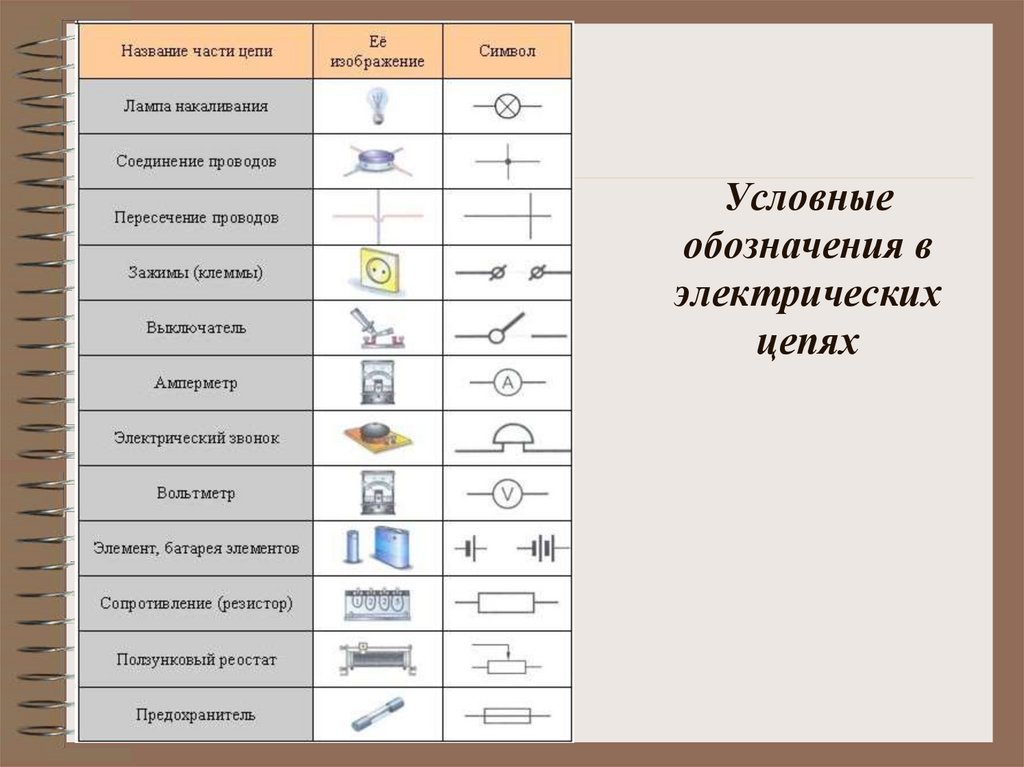

2. Условные обозначения в электрических цепях

3. Условные обозначения на схемах

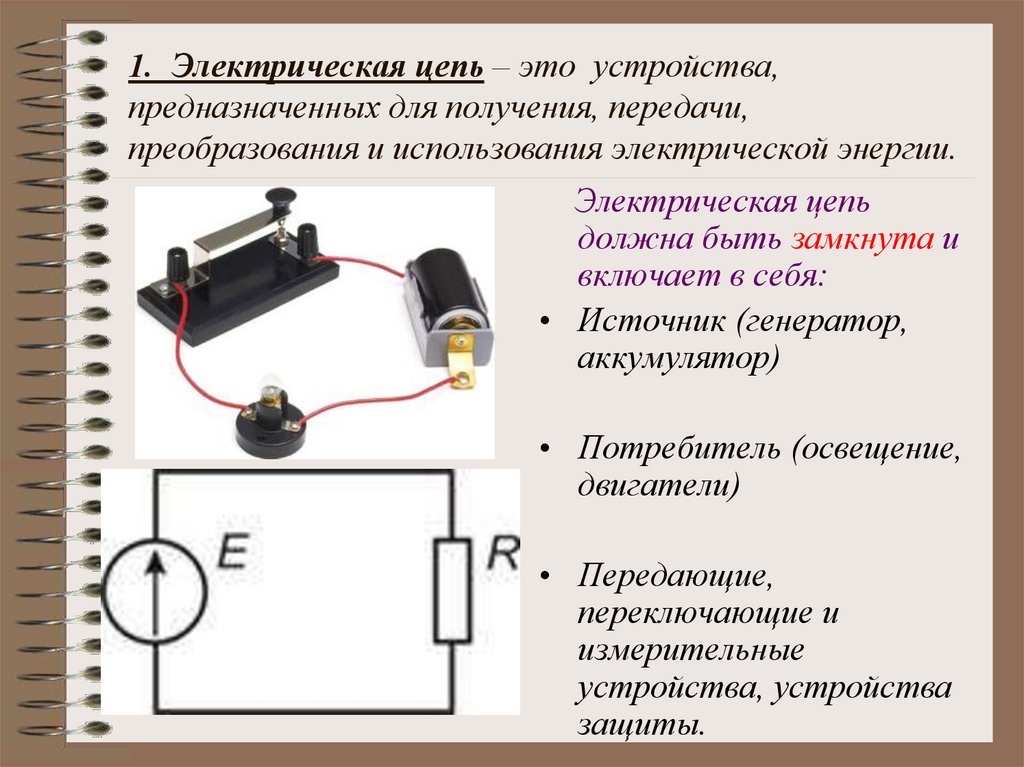

4. 1. Электрическая цепь – это устройства, предназначенных для получения, передачи, преобразования и использования электрической

энергии.
Электрическая цепь
должна быть замкнута и
включает в себя:
• Источник (генератор,
аккумулятор)
• Потребитель (освещение,
двигатели)
• Передающие,
переключающие и
измерительные
устройства, устройства
защиты.

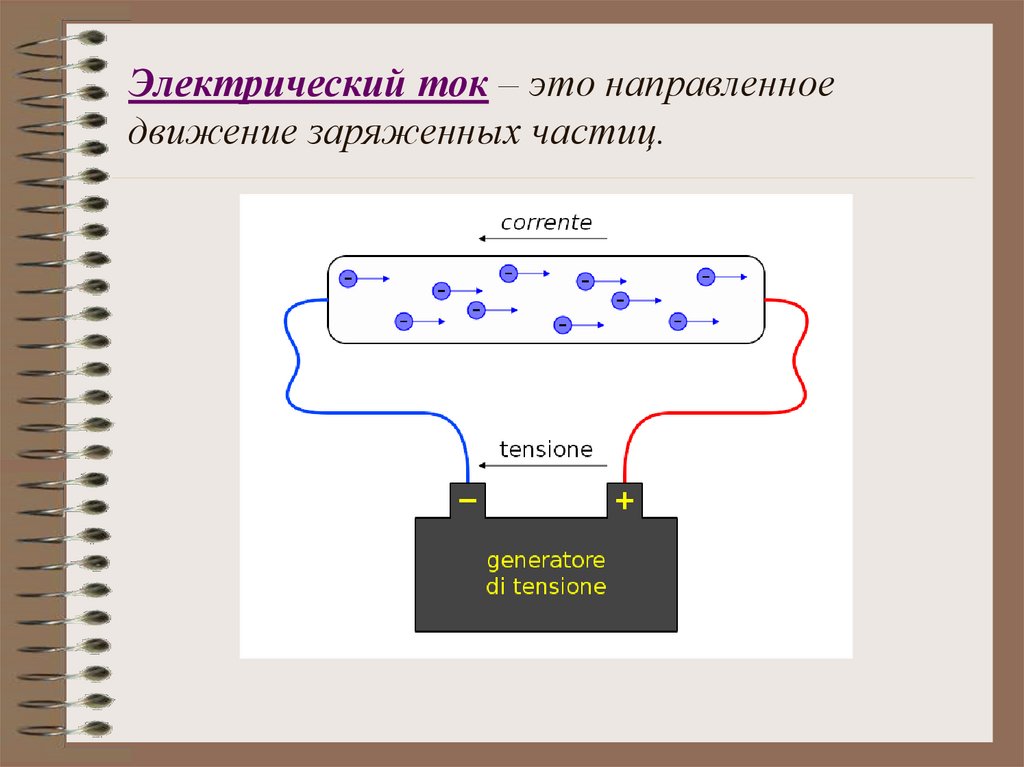

5. Электрический ток – это направленное движение заряженных частиц.

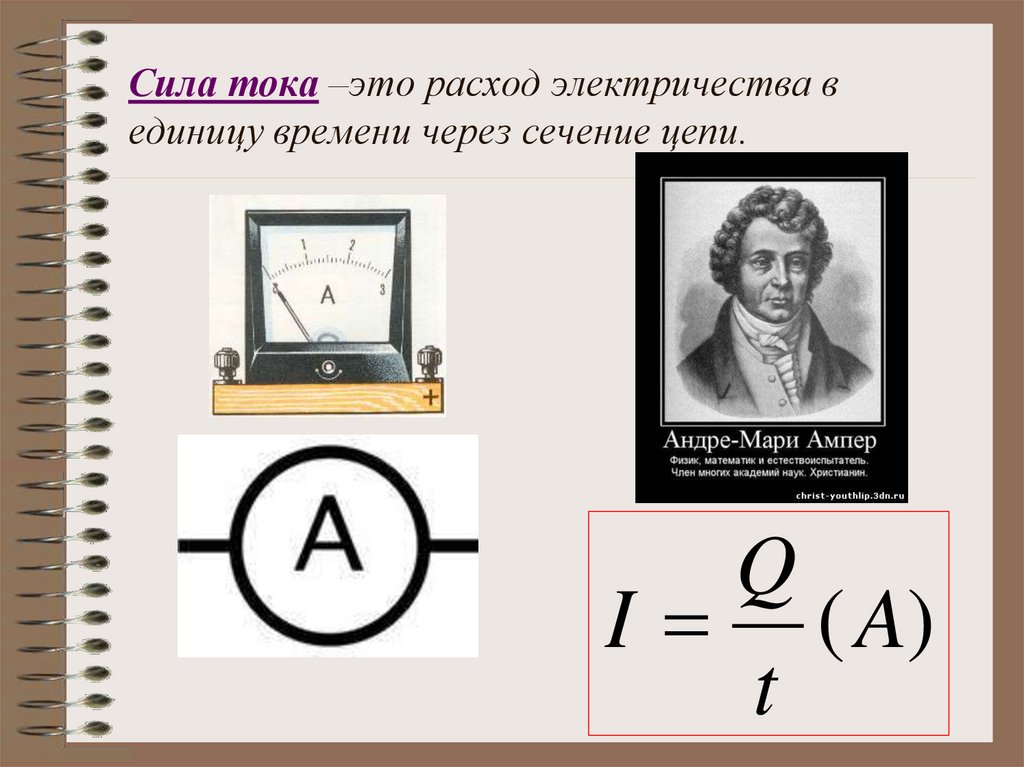

6. Сила тока –это расход электричества в единицу времени через сечение цепи.

Q
I ( A)
t

7.

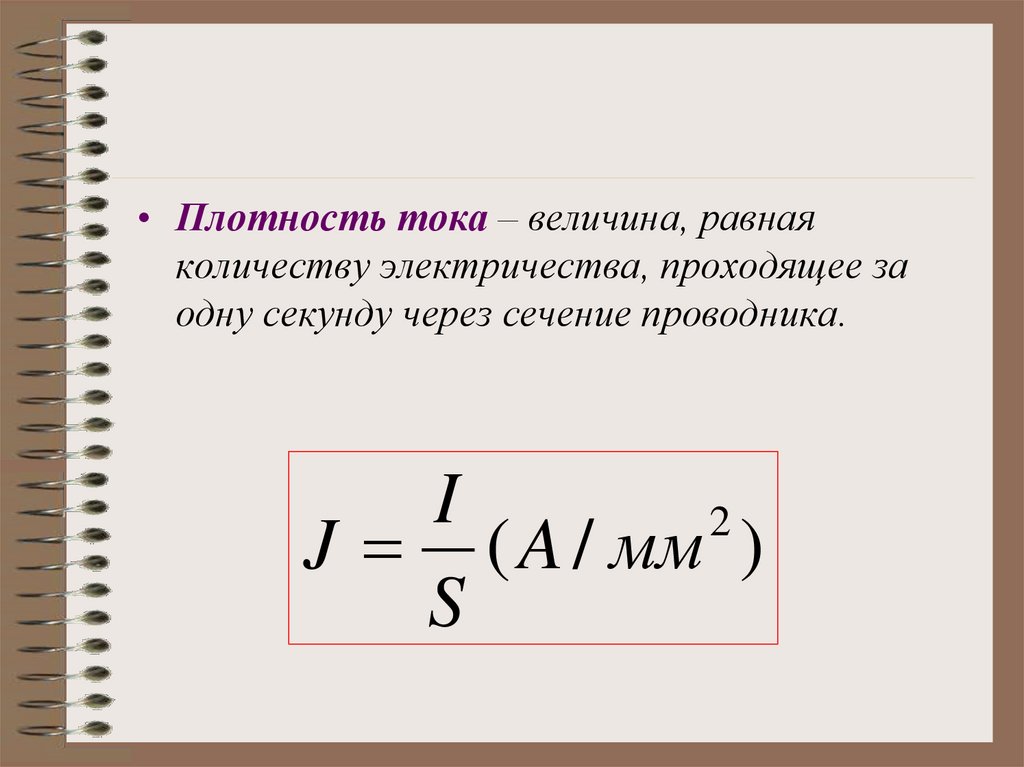

• Плотность тока – величина, равная
количеству электричества, проходящее за
одну секунду через сечение проводника.
I
2
J ( A / мм )
S

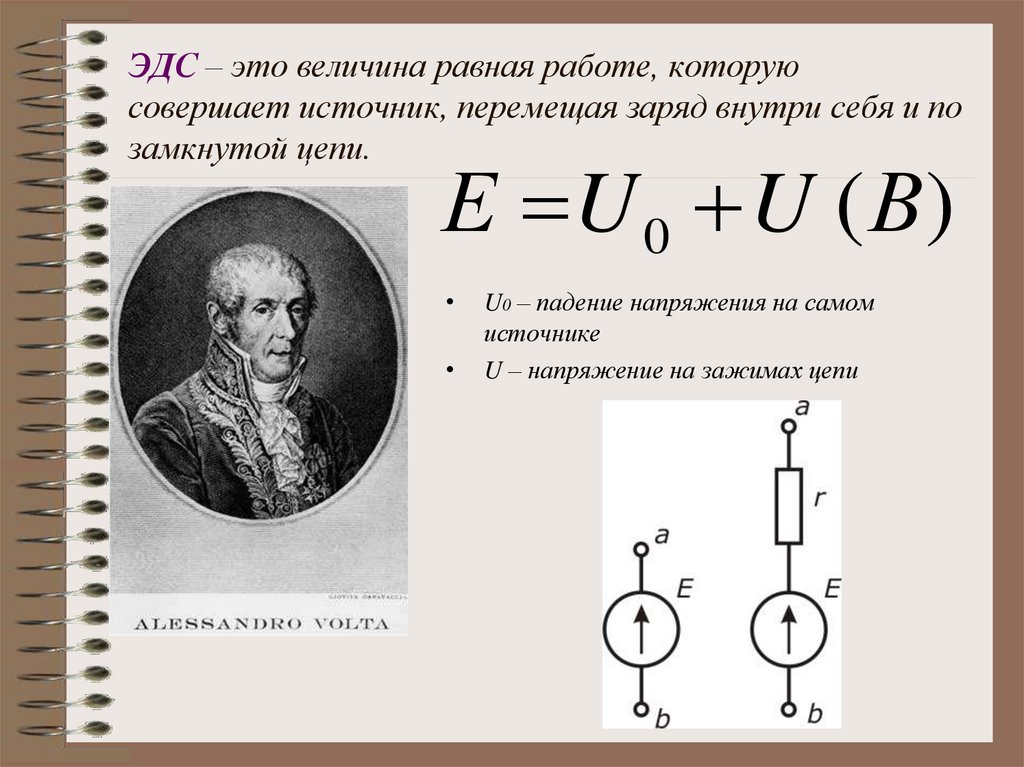

8. ЭДС – это величина равная работе, которую совершает источник, перемещая заряд внутри себя и по замкнутой цепи.

Е U 0 U ( В)
U0 – падение напряжения на самом
источнике
U – напряжение на зажимах цепи

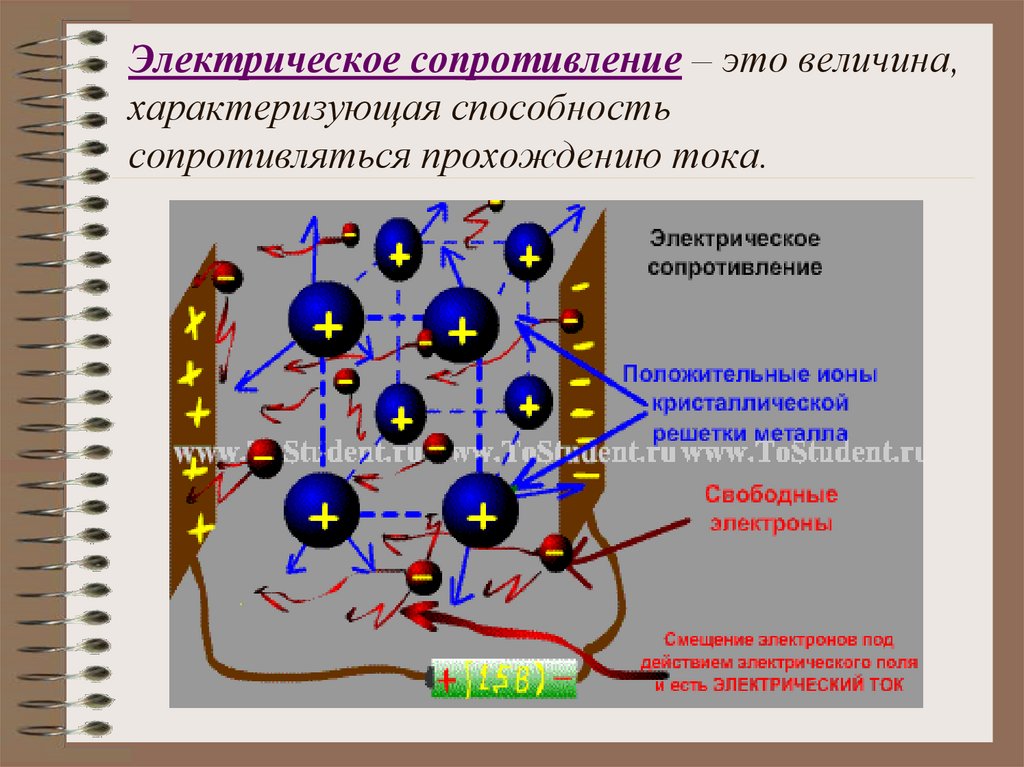

9. Электрическое сопротивление – это величина, характеризующая способность сопротивляться прохождению тока.

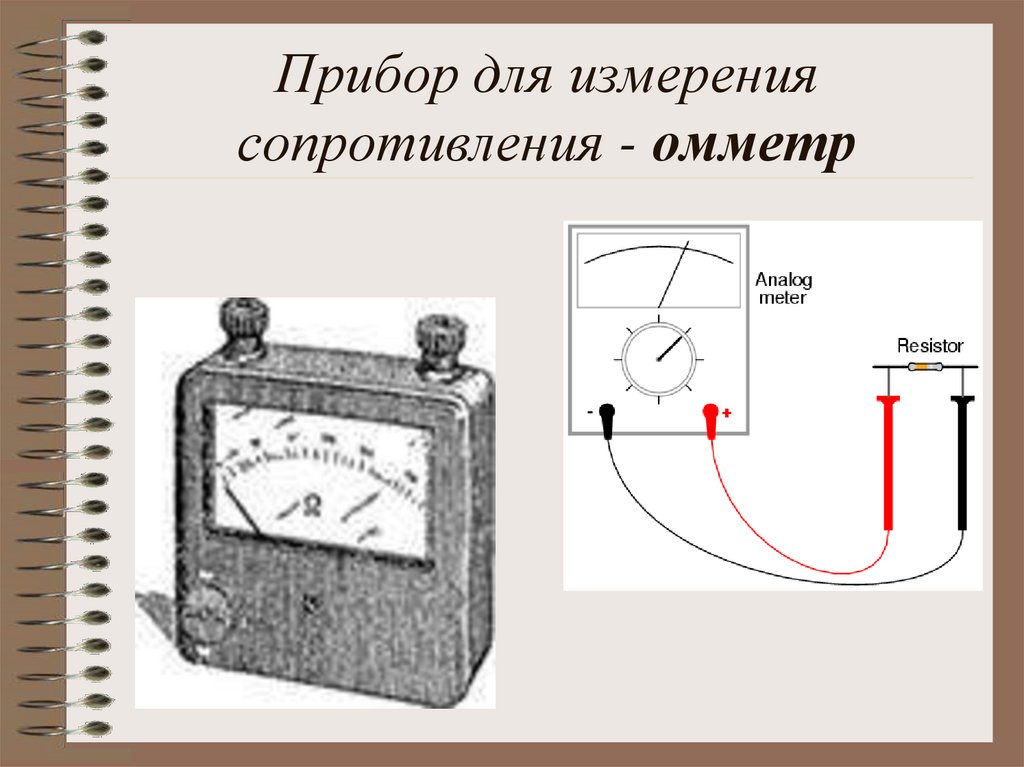

10. Прибор для измерения сопротивления - омметр

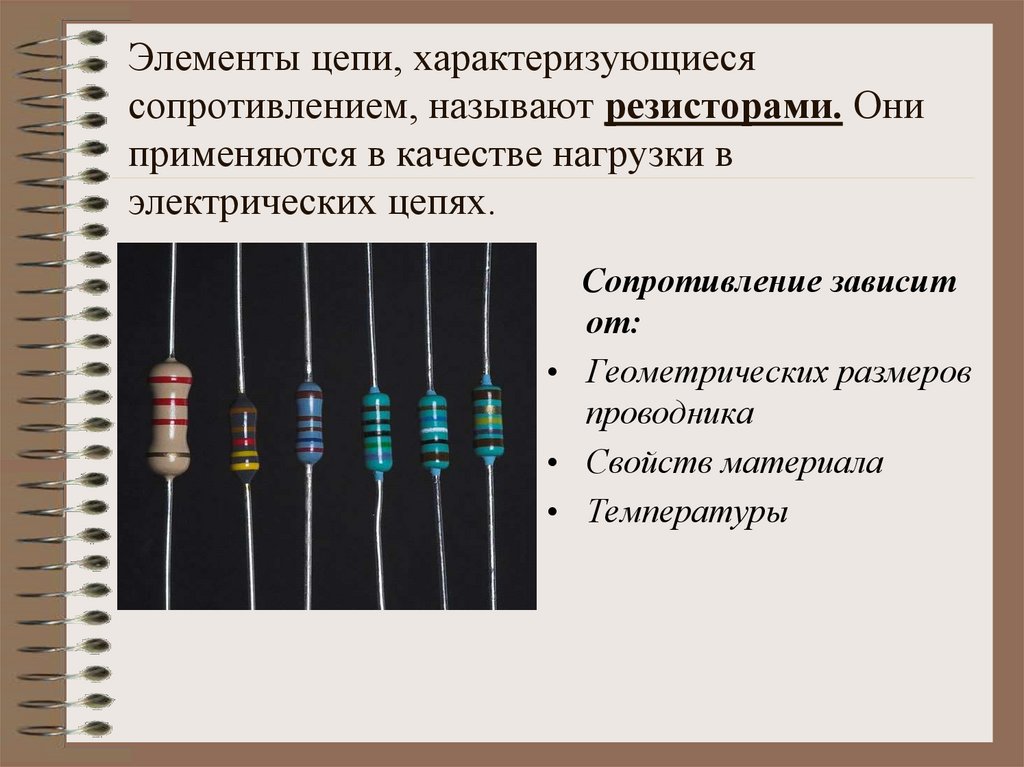

11. Элементы цепи, характеризующиеся сопротивлением, называют резисторами. Они применяются в качестве нагрузки в электрических

цепях.
Сопротивление зависит
от:
• Геометрических размеров
проводника
• Свойств материала
• Температуры

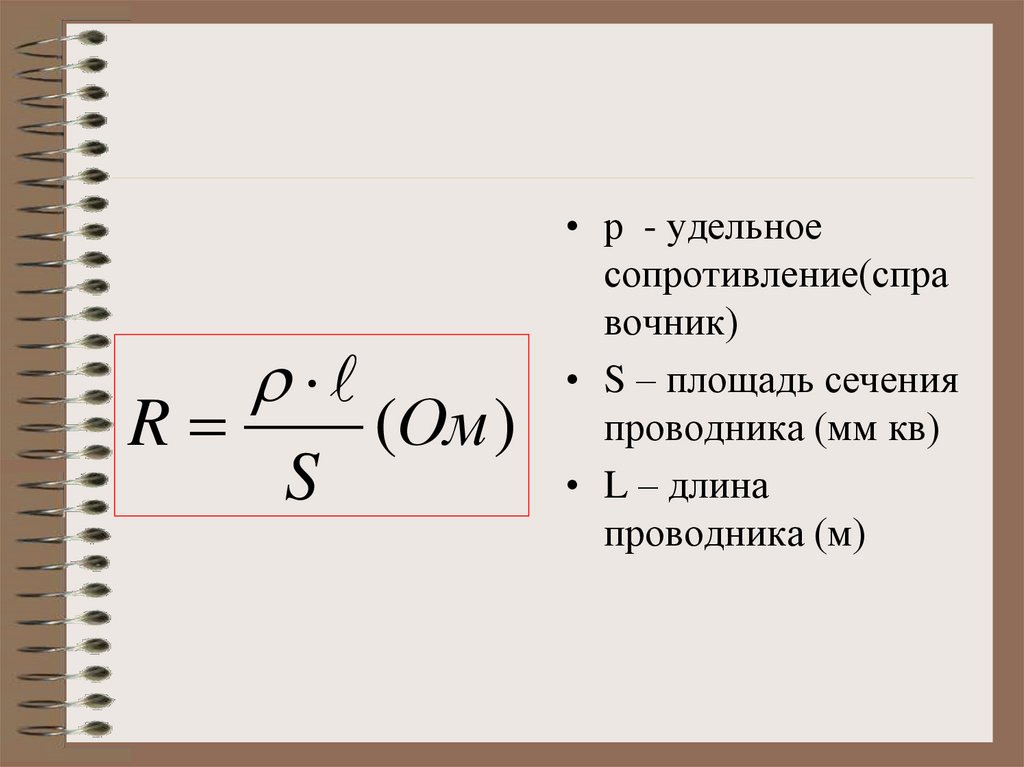

12.

R
S
(Ом )
• р - удельное
сопротивление(спра
вочник)
• S – площадь сечения
проводника (мм кв)
• L – длина
проводника (м)

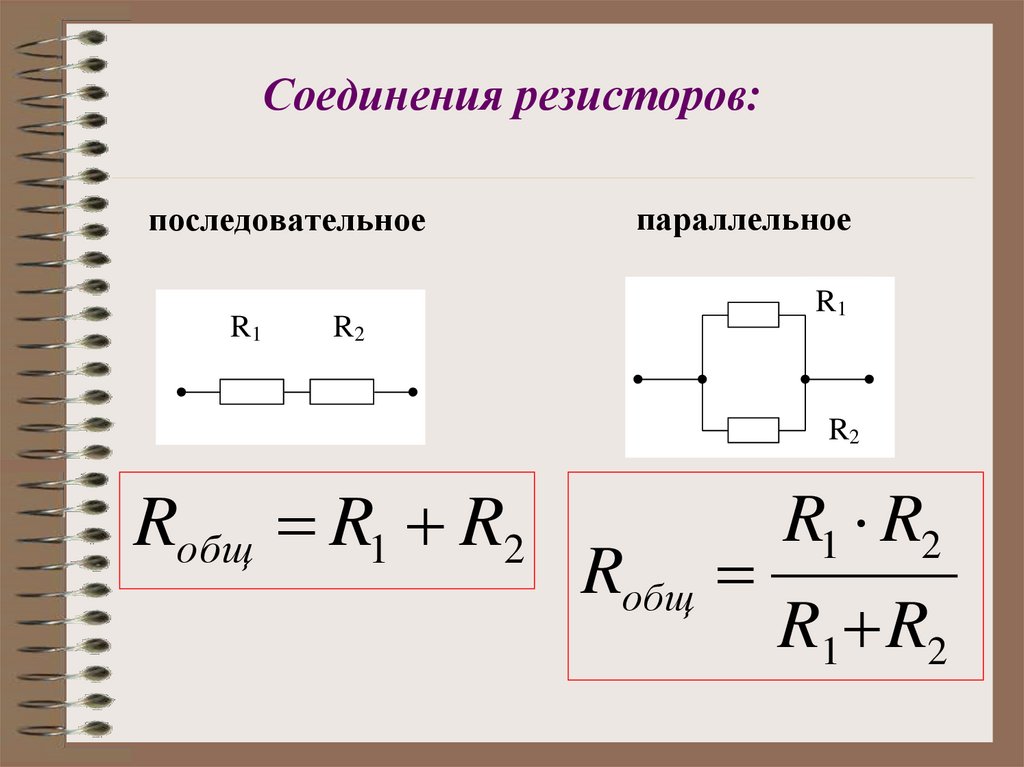

13. Соединения резисторов:

последовательное
R1
параллельное
R1
R2
R2
Rобщ R1 R2
Rобщ
R1 R2
R1 R2

14.

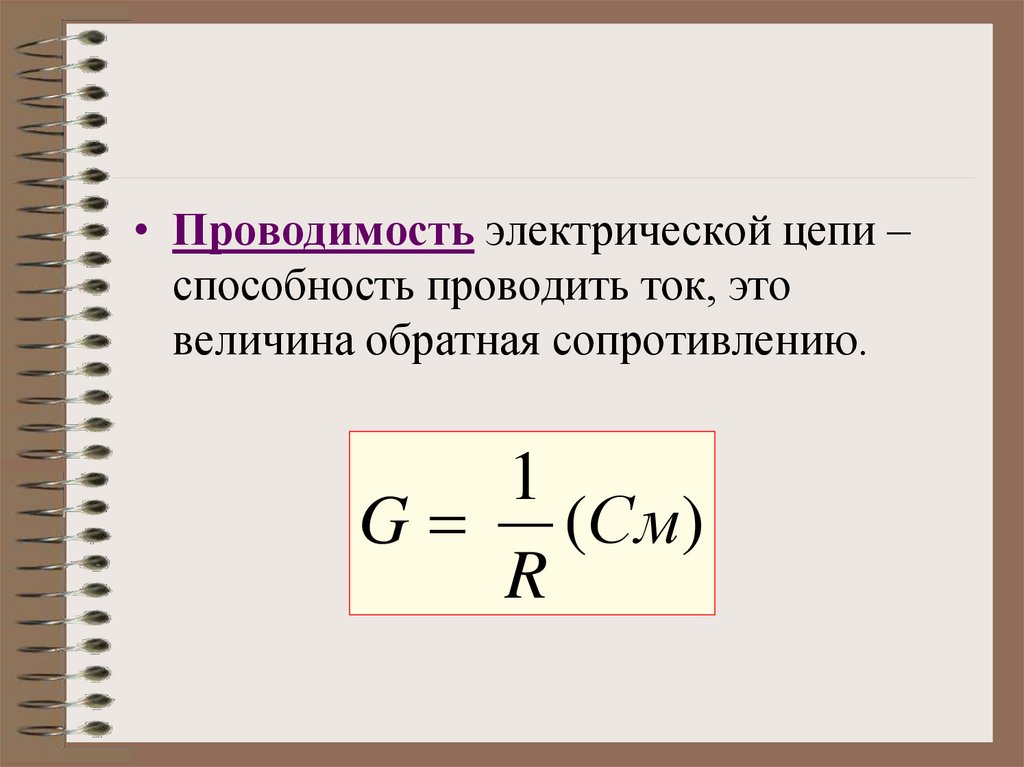

• Проводимость электрической цепи –
способность проводить ток, это
величина обратная сопротивлению.
1
G (См)
R
