1.

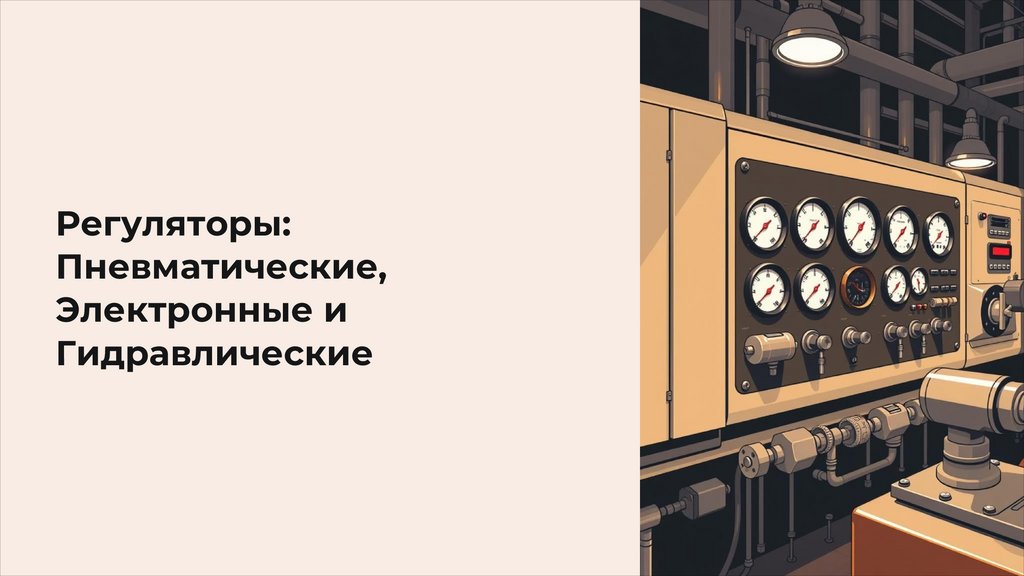

Регуляторы:
Пневматические,
Электронные и
Гидравлические

2.

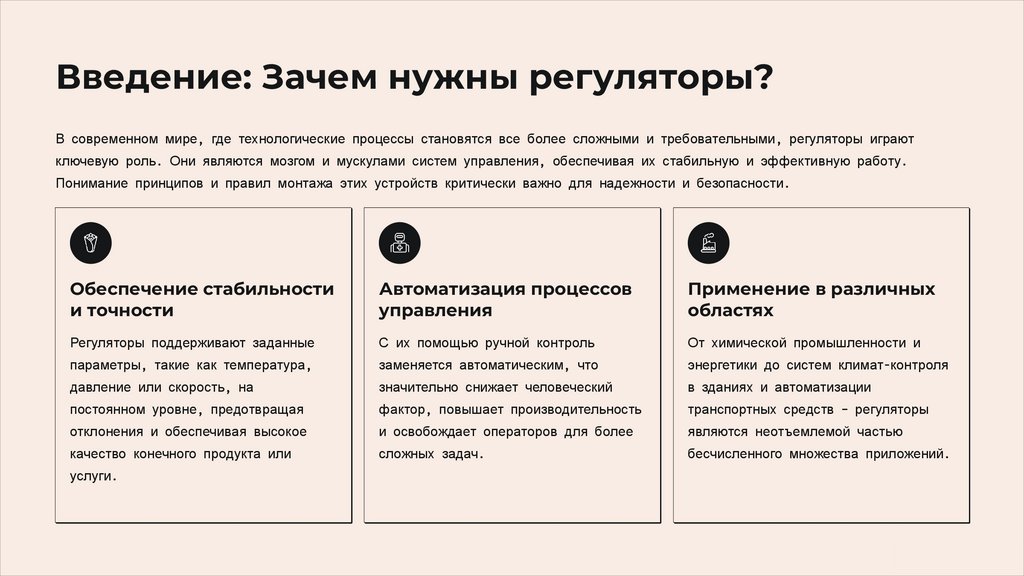

Введение: Зачем нужны регуляторы?
В современном мире, где технологические процессы становятся все более сложными и требовательными, регуляторы играют
ключевую роль. Они являются мозгом и мускулами систем управления, обеспечивая их стабильную и эффективную работу.
Понимание принципов и правил монтажа этих устройств критически важно для надежности и безопасности.
Обеспечение стабильности
и точности
Автоматизация процессов
управления
Применение в различных
областях
Регуляторы поддерживают заданные
С их помощью ручной контроль
От химической промышленности и
параметры, такие как температура,
заменяется автоматическим, что
энергетики до систем климат-контроля
давление или скорость, на
значительно снижает человеческий
в зданиях и автоматизации
постоянном уровне, предотвращая
фактор, повышает производительность
транспортных средств – регуляторы
отклонения и обеспечивая высокое
и освобождает операторов для более
являются неотъемлемой частью
качество конечного продукта или
сложных задач.
бесчисленного множества приложений.
услуги.

3.

Пневматические регуляторы: Принципы работы
Пневматические регуляторы — это устройства, использующие энергию сжатого воздуха или газа для управления различными технологическими процессами. Их работа основана
на изменении давления воздуха, которое воздействует на исполнительные механизмы, такие как клапаны или цилиндры.
Использование сжатого воздуха
Основной принцип заключается в преобразовании сигнала управления в изменение
давления сжатого воздуха, которое затем передается на исполнительное устройство для
регулирования процесса.
Простота конструкции и надежность
Благодаря отсутствию сложных электронных компонентов, пневматические регуляторы
отличаются высокой надежностью, долговечностью и простотой в обслуживании, что
снижает общие эксплуатационные расходы.
Применение в особых условиях
Их механическая природа делает их идеальными для использования в средах с
повышенной влажностью, запыленностью или во взрывоопасных зонах, где
электрические системы могут быть рискованны.

4.

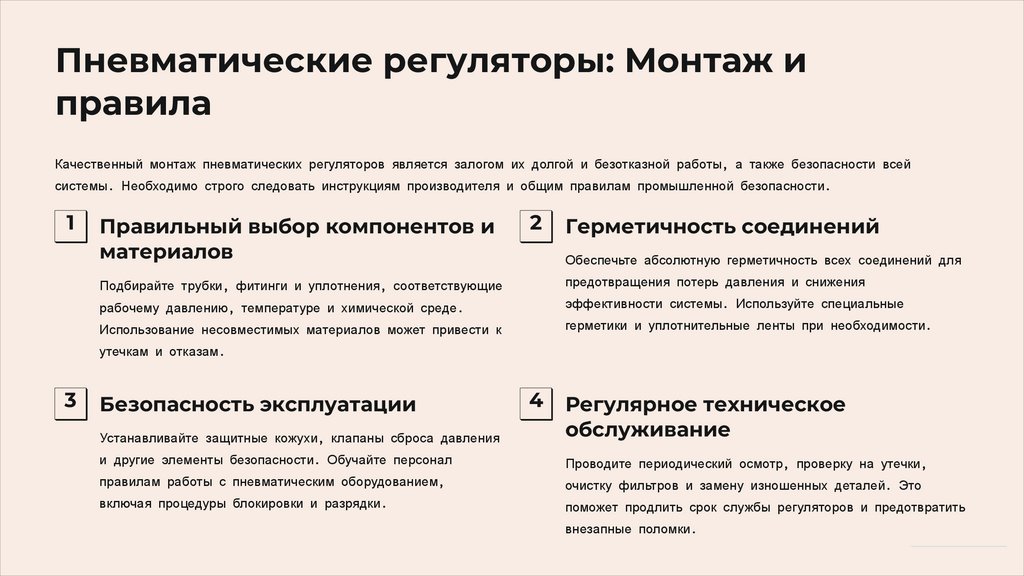

Пневматические регуляторы: Монтаж и
правила
Качественный монтаж пневматических регуляторов является залогом их долгой и безотказной работы, а также безопасности всей
системы. Необходимо строго следовать инструкциям производителя и общим правилам промышленной безопасности.
1
Правильный выбор компонентов и
материалов
2
Герметичность соединений
Обеспечьте абсолютную герметичность всех соединений для
предотвращения потерь давления и снижения
Подбирайте трубки, фитинги и уплотнения, соответствующие
эффективности системы. Используйте специальные
рабочему давлению, температуре и химической среде.
герметики и уплотнительные ленты при необходимости.
Использование несовместимых материалов может привести к
утечкам и отказам.
3
Безопасность эксплуатации
4
Устанавливайте защитные кожухи, клапаны сброса давления
Регулярное техническое
обслуживание
и другие элементы безопасности. Обучайте персонал
Проводите периодический осмотр, проверку на утечки,
правилам работы с пневматическим оборудованием,
включая процедуры блокировки и разрядки.
очистку фильтров и замену изношенных деталей. Это
поможет продлить срок службы регуляторов и предотвратить
внезапные поломки.

5.

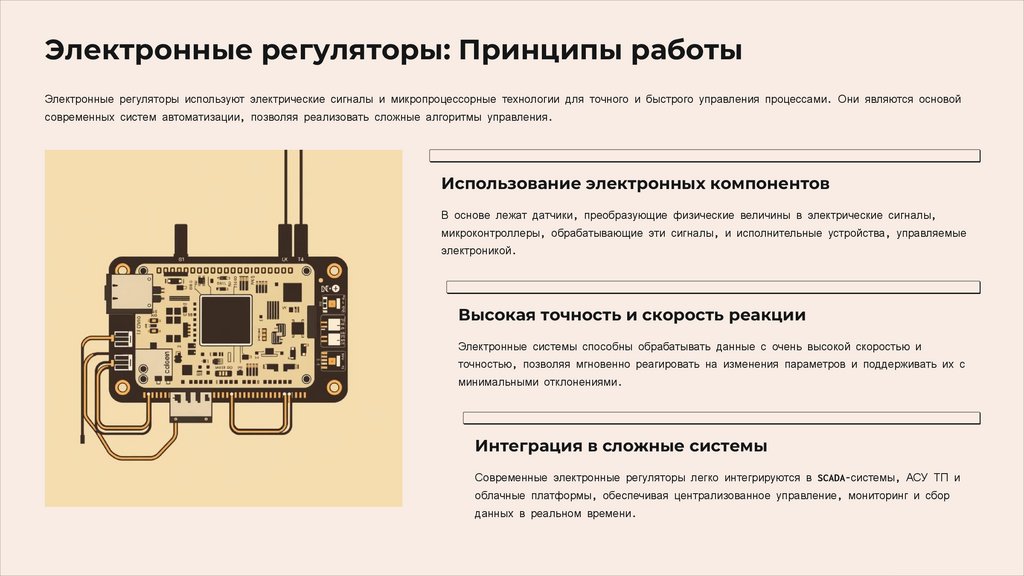

Электронные регуляторы: Принципы работы
Электронные регуляторы используют электрические сигналы и микропроцессорные технологии для точного и быстрого управления процессами. Они являются основой
современных систем автоматизации, позволяя реализовать сложные алгоритмы управления.
Использование электронных компонентов
В основе лежат датчики, преобразующие физические величины в электрические сигналы,
микроконтроллеры, обрабатывающие эти сигналы, и исполнительные устройства, управляемые
электроникой.
Высокая точность и скорость реакции
Электронные системы способны обрабатывать данные с очень высокой скоростью и
точностью, позволяя мгновенно реагировать на изменения параметров и поддерживать их с
минимальными отклонениями.
Интеграция в сложные системы
Современные электронные регуляторы легко интегрируются в SCADA-системы, АСУ ТП и
облачные платформы, обеспечивая централизованное управление, мониторинг и сбор
данных в реальном времени.

6.

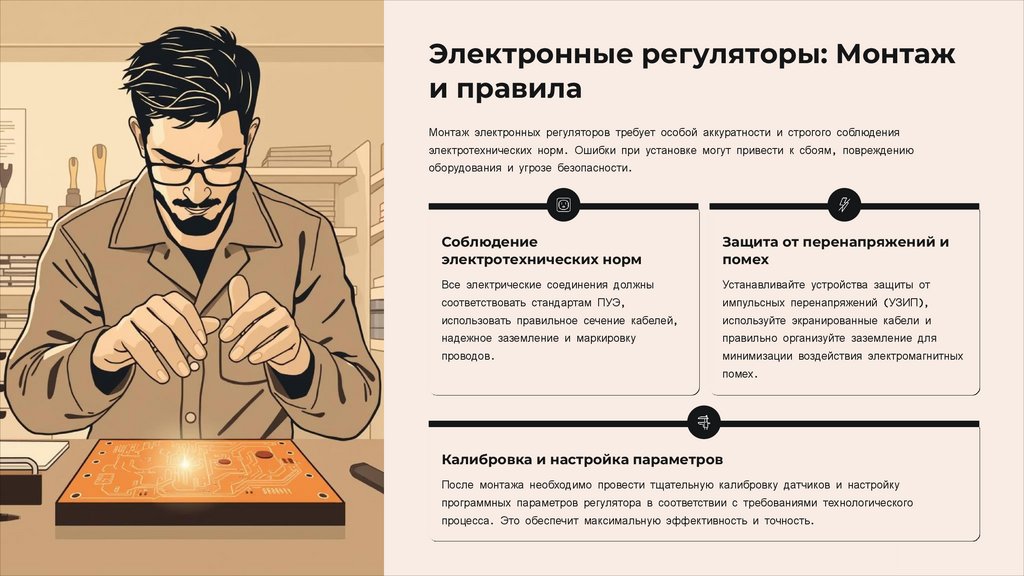

Электронные регуляторы: Монтаж
и правила
Монтаж электронных регуляторов требует особой аккуратности и строгого соблюдения
электротехнических норм. Ошибки при установке могут привести к сбоям, повреждению
оборудования и угрозе безопасности.
Соблюдение
электротехнических норм
Защита от перенапряжений и
помех
Все электрические соединения должны
Устанавливайте устройства защиты от
соответствовать стандартам ПУЭ,
импульсных перенапряжений (УЗИП),
использовать правильное сечение кабелей,
используйте экранированные кабели и
надежное заземление и маркировку
правильно организуйте заземление для
проводов.
минимизации воздействия электромагнитных
помех.
Калибровка и настройка параметров
После монтажа необходимо провести тщательную калибровку датчиков и настройку
программных параметров регулятора в соответствии с требованиями технологического
процесса. Это обеспечит максимальную эффективность и точность.

7.

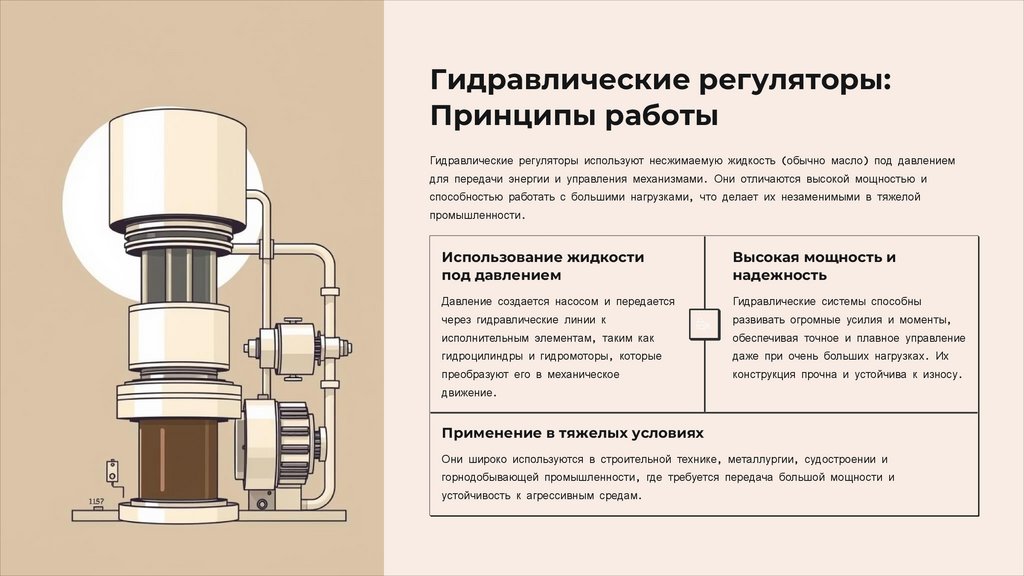

Гидравлические регуляторы:
Принципы работы
Гидравлические регуляторы используют несжимаемую жидкость (обычно масло) под давлением
для передачи энергии и управления механизмами. Они отличаются высокой мощностью и
способностью работать с большими нагрузками, что делает их незаменимыми в тяжелой
промышленности.
Использование жидкости
под давлением
Высокая мощность и
надежность
Давление создается насосом и передается
Гидравлические системы способны
через гидравлические линии к
развивать огромные усилия и моменты,
исполнительным элементам, таким как
обеспечивая точное и плавное управление
гидроцилиндры и гидромоторы, которые
даже при очень больших нагрузках. Их
преобразуют его в механическое
конструкция прочна и устойчива к износу.
движение.
Применение в тяжелых условиях
Они широко используются в строительной технике, металлургии, судостроении и
горнодобывающей промышленности, где требуется передача большой мощности и
устойчивость к агрессивным средам.

8.

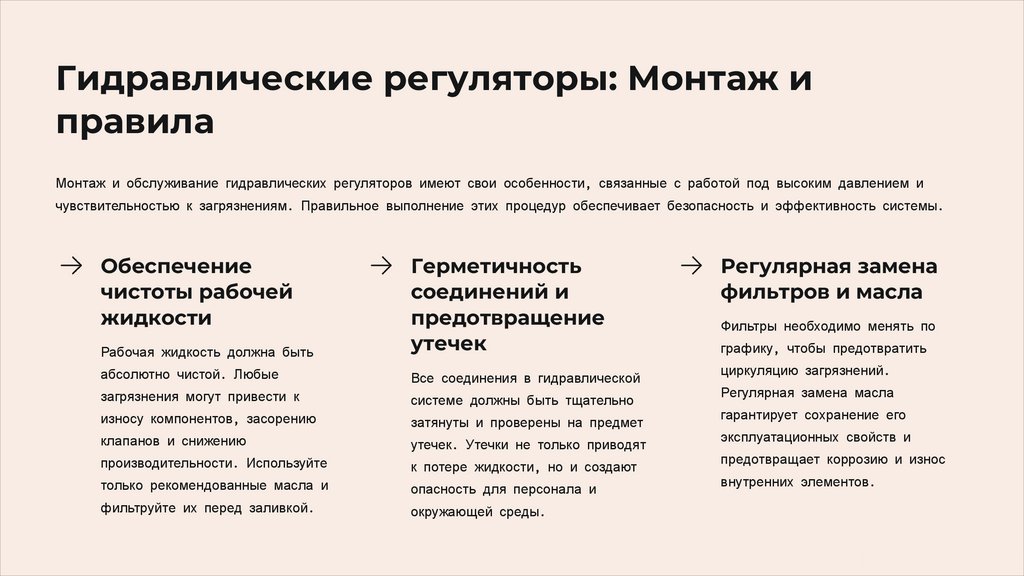

Гидравлические регуляторы: Монтаж и
правила
Монтаж и обслуживание гидравлических регуляторов имеют свои особенности, связанные с работой под высоким давлением и
чувствительностью к загрязнениям. Правильное выполнение этих процедур обеспечивает безопасность и эффективность системы.
Обеспечение
чистоты рабочей
жидкости
Рабочая жидкость должна быть
Герметичность
соединений и
предотвращение
утечек
абсолютно чистой. Любые
Все соединения в гидравлической
загрязнения могут привести к
износу компонентов, засорению
клапанов и снижению
производительности. Используйте
только рекомендованные масла и
фильтруйте их перед заливкой.
системе должны быть тщательно
затянуты и проверены на предмет
утечек. Утечки не только приводят
к потере жидкости, но и создают
опасность для персонала и
окружающей среды.
Регулярная замена
фильтров и масла
Фильтры необходимо менять по
графику, чтобы предотвратить
циркуляцию загрязнений.
Регулярная замена масла
гарантирует сохранение его
эксплуатационных свойств и
предотвращает коррозию и износ
внутренних элементов.

9.

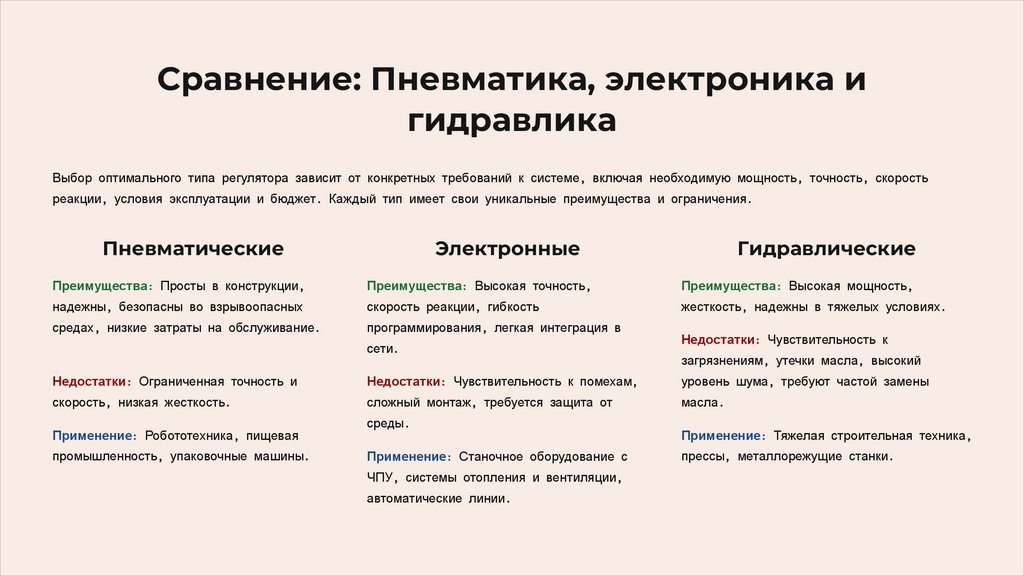

Сравнение: Пневматика, электроника и
гидравлика
Выбор оптимального типа регулятора зависит от конкретных требований к системе, включая необходимую мощность, точность, скорость
реакции, условия эксплуатации и бюджет. Каждый тип имеет свои уникальные преимущества и ограничения.
Пневматические
Электронные
Гидравлические
Преимущества: Просты в конструкции,
Преимущества: Высокая точность,
Преимущества: Высокая мощность,
надежны, безопасны во взрывоопасных
скорость реакции, гибкость
жесткость, надежны в тяжелых условиях.
средах, низкие затраты на обслуживание.
программирования, легкая интеграция в
сети.
Недостатки: Чувствительность к
загрязнениям, утечки масла, высокий
Недостатки: Ограниченная точность и
Недостатки: Чувствительность к помехам,
уровень шума, требуют частой замены
скорость, низкая жесткость.
сложный монтаж, требуется защита от
масла.
Применение: Робототехника, пищевая
промышленность, упаковочные машины.
среды.
Применение: Станочное оборудование с
ЧПУ, системы отопления и вентиляции,
автоматические линии.
Применение: Тяжелая строительная техника,
прессы, металлорежущие станки.

10.

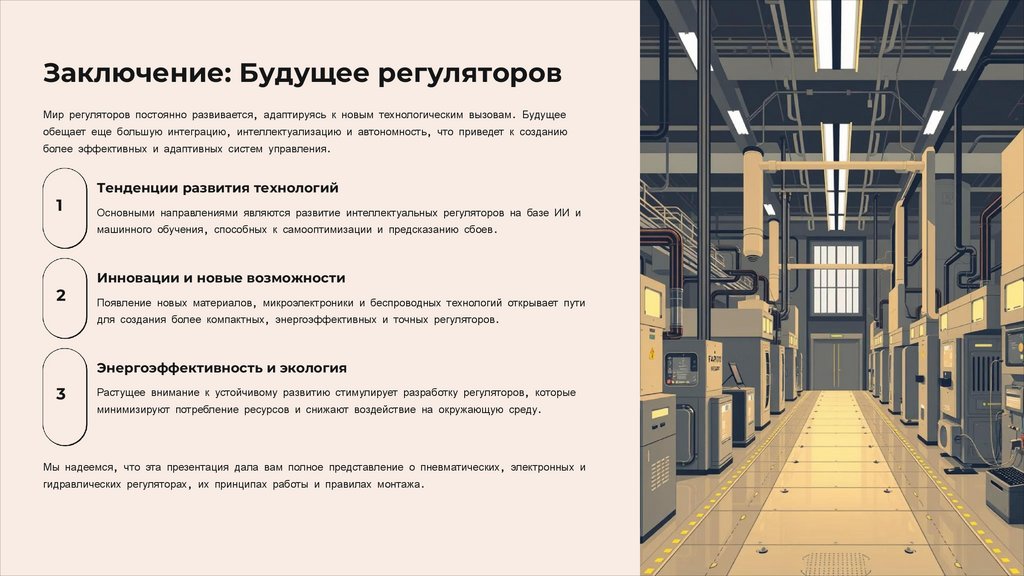

Заключение: Будущее регуляторов
Мир регуляторов постоянно развивается, адаптируясь к новым технологическим вызовам. Будущее
обещает еще большую интеграцию, интеллектуализацию и автономность, что приведет к созданию
более эффективных и адаптивных систем управления.
1
Тенденции развития технологий
Основными направлениями являются развитие интеллектуальных регуляторов на базе ИИ и
машинного обучения, способных к самооптимизации и предсказанию сбоев.
2
Инновации и новые возможности
Появление новых материалов, микроэлектроники и беспроводных технологий открывает пути
для создания более компактных, энергоэффективных и точных регуляторов.
Энергоэффективность и экология
3
Растущее внимание к устойчивому развитию стимулирует разработку регуляторов, которые
минимизируют потребление ресурсов и снижают воздействие на окружающую среду.
Мы надеемся, что эта презентация дала вам полное представление о пневматических, электронных и
гидравлических регуляторах, их принципах работы и правилах монтажа.
