электрические регуляторы приборного и аппаратного типа

1. электрические регуляторы приборного и аппаратного типа:

Димидов Дмитрий 24ОСАТП-1

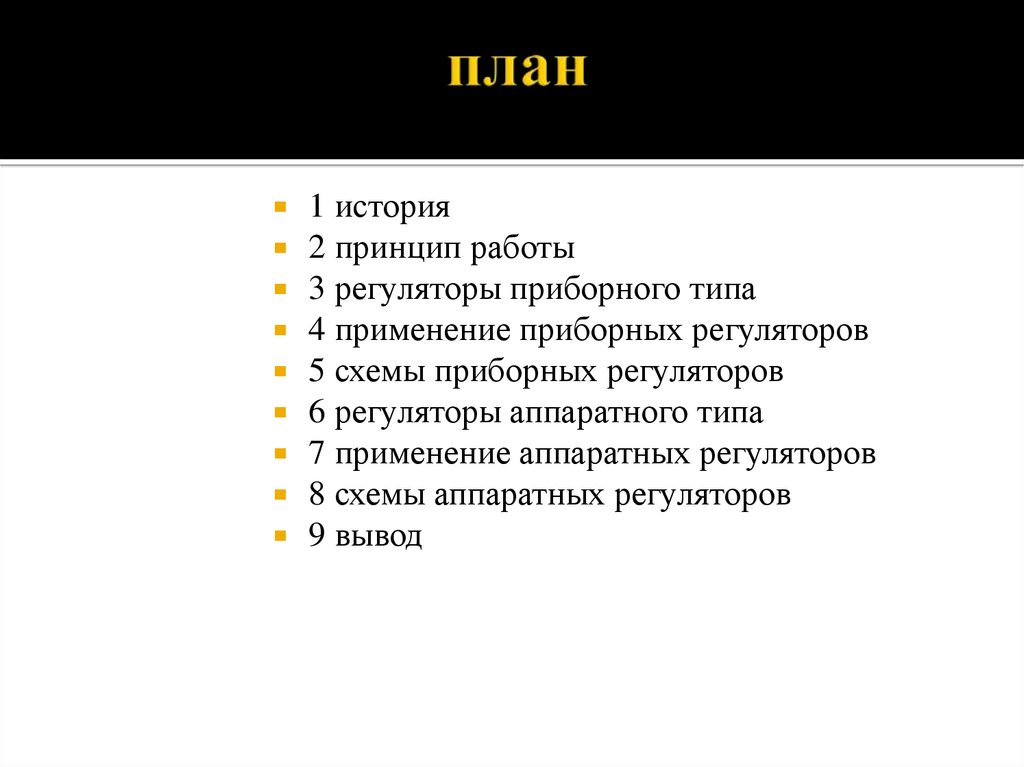

2. план

1 история
2 принцип работы
3 регуляторы приборного типа
4 применение приборных регуляторов
5 схемы приборных регуляторов
6 регуляторы аппаратного типа
7 применение аппаратных регуляторов
8 схемы аппаратных регуляторов
9 вывод

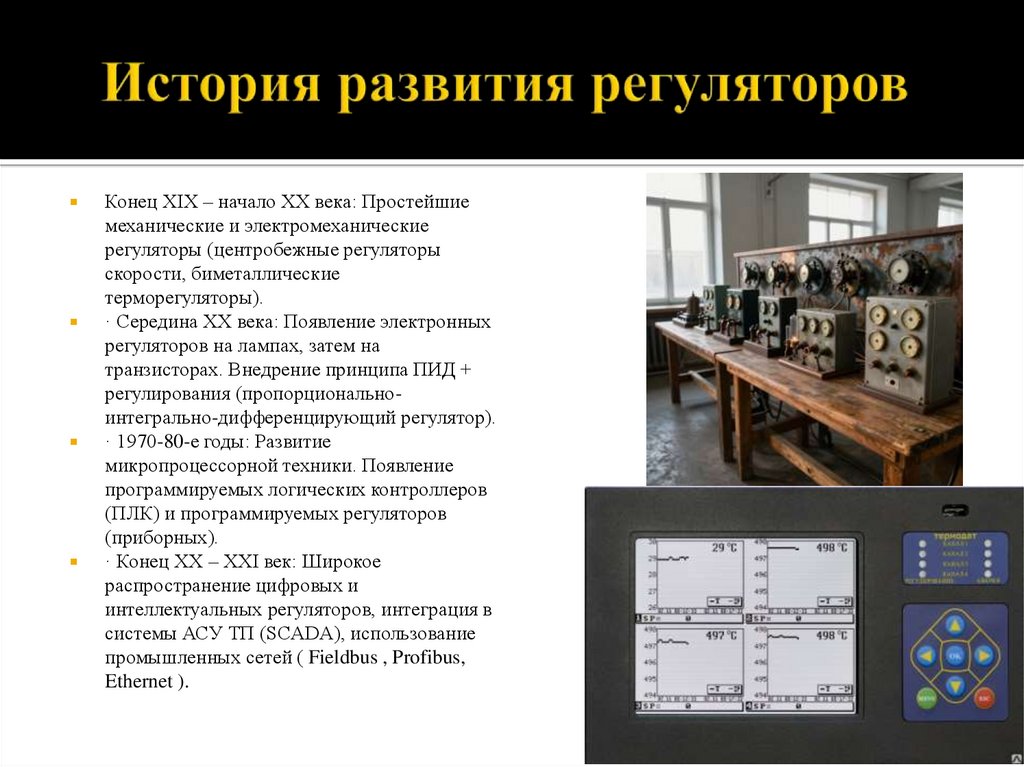

3. История развития регуляторов

Конец XIX – начало XX века: Простейшие
механические и электромеханические
регуляторы (центробежные регуляторы
скорости, биметаллические
терморегуляторы).
· Середина XX века: Появление электронных
регуляторов на лампах, затем на
транзисторах. Внедрение принципа ПИД +
регулирования (пропорциональноинтегрально-дифференцирующий регулятор).
· 1970-80-е годы: Развитие
микропроцессорной техники. Появление
программируемых логических контроллеров
(ПЛК) и программируемых регуляторов
(приборных).
· Конец XX – XXI век: Широкое
распространение цифровых и
интеллектуальных регуляторов, интеграция в
системы АСУ ТП (SCADA), использование
промышленных сетей ( Fieldbus , Profibus,
Ethernet ).

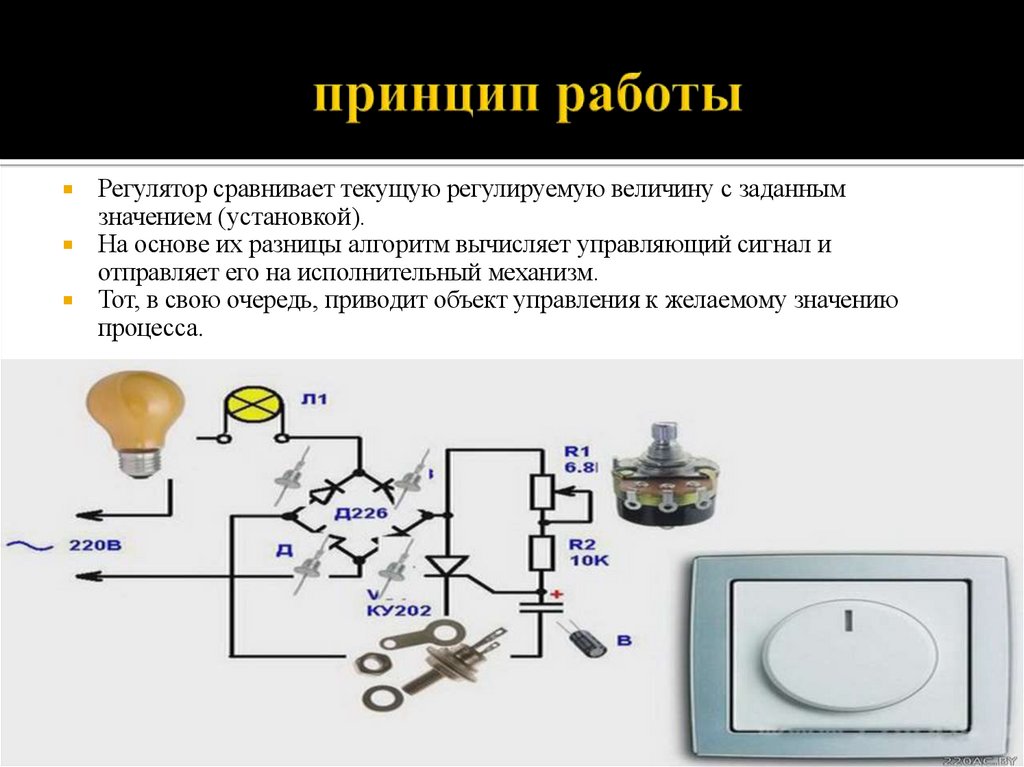

4. принцип работы

Регулятор сравнивает текущую регулируемую величину с заданным
значением (установкой).
На основе их разницы алгоритм вычисляет управляющий сигнал и
отправляет его на исполнительный механизм.
Тот, в свою очередь, приводит объект управления к желаемому значению
процесса.

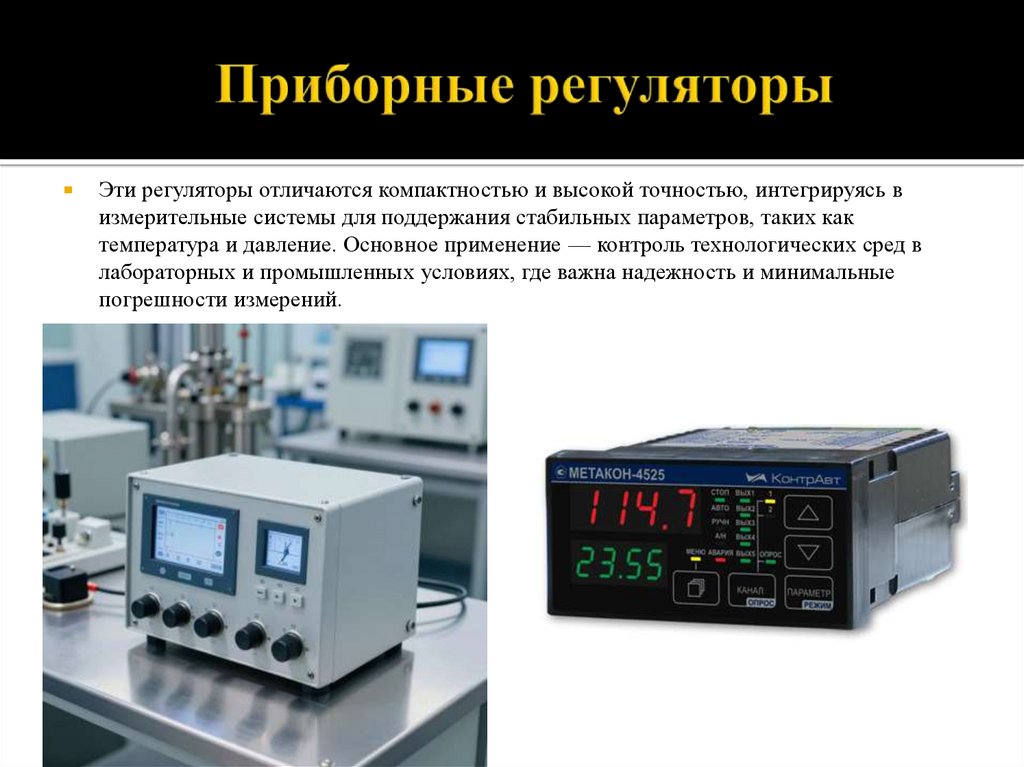

5. Приборные регуляторы

Эти регуляторы отличаются компактностью и высокой точностью, интегрируясь в
измерительные системы для поддержания стабильных параметров, таких как
температура и давление. Основное применение — контроль технологических сред в
лабораторных и промышленных условиях, где важна надежность и минимальные
погрешности измерений.

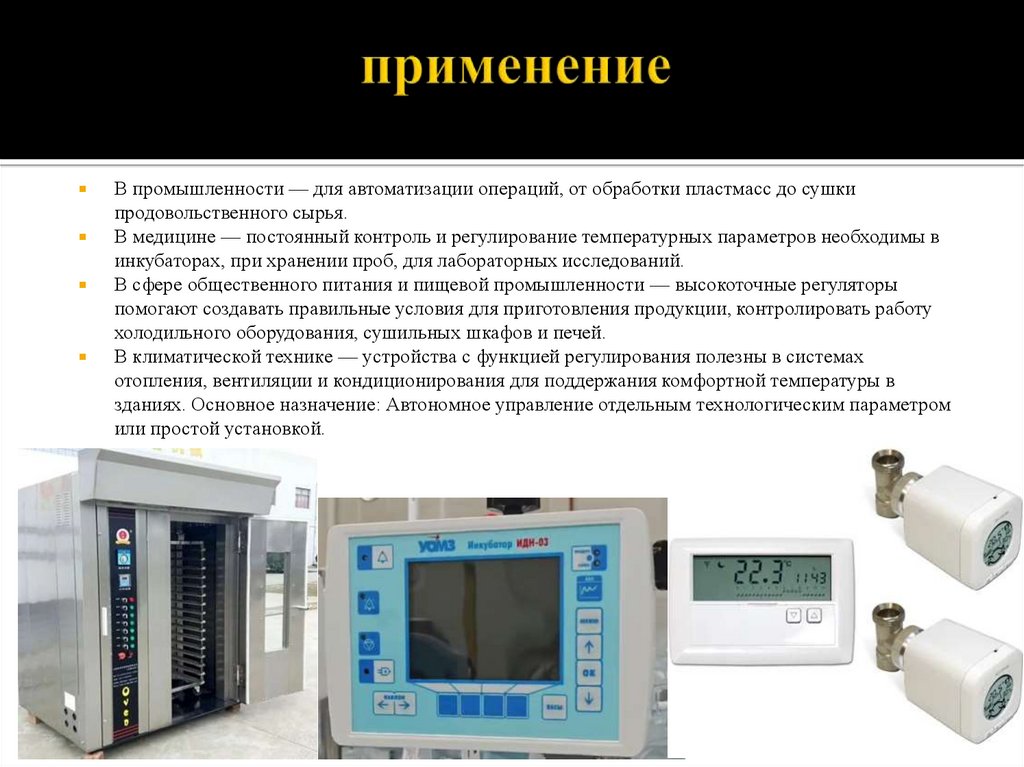

6. применение

В промышленности — для автоматизации операций, от обработки пластмасс до сушки
продовольственного сырья.
В медицине — постоянный контроль и регулирование температурных параметров необходимы в
инкубаторах, при хранении проб, для лабораторных исследований.
В сфере общественного питания и пищевой промышленности — высокоточные регуляторы
помогают создавать правильные условия для приготовления продукции, контролировать работу
холодильного оборудования, сушильных шкафов и печей.
В климатической технике — устройства с функцией регулирования полезны в системах
отопления, вентиляции и кондиционирования для поддержания комфортной температуры в
зданиях. Основное назначение: Автономное управление отдельным технологическим параметром
или простой установкой.

7. Ключевые преимущества

Автономность и законченность: Готовое изделие "все в
одном".
Простота монтажа и настройки: Минимальное количество
подключений.
Наглядность: Встроенный дисплей и органы управления.
Мобильность: Легко перенести и установить на другом
объекте.
Надежность: Специализированное решение для
конкретной задачи.
Идеальны для: Локальных контуров регулирования, не
требующих сложной интеграции

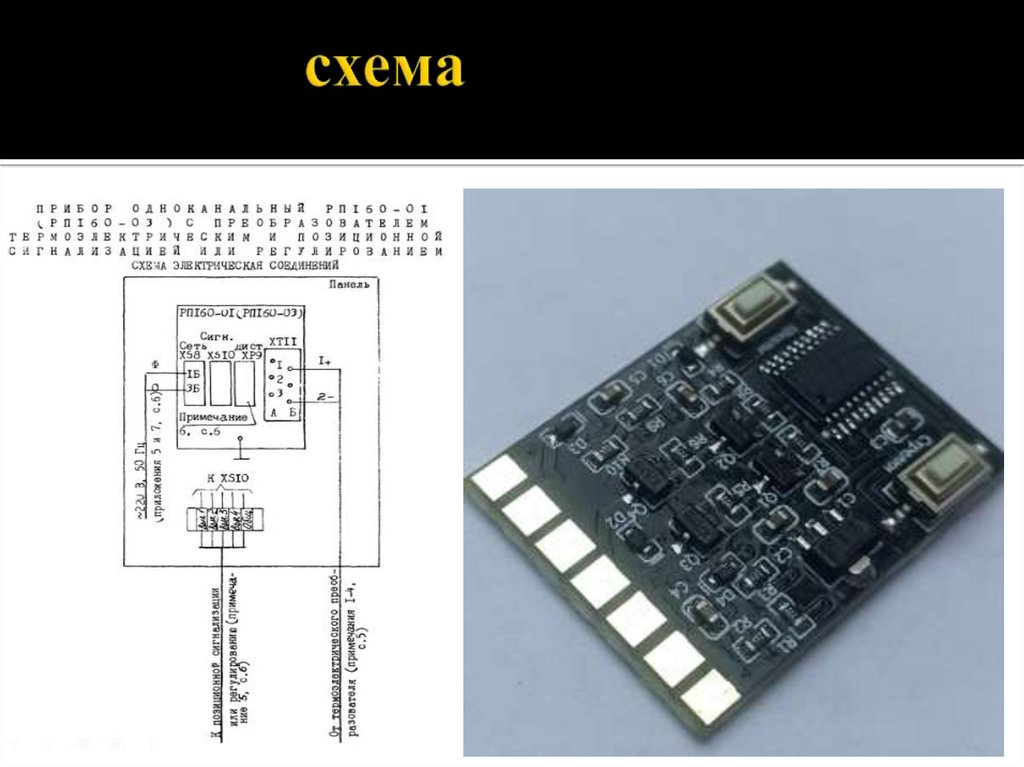

8. схема

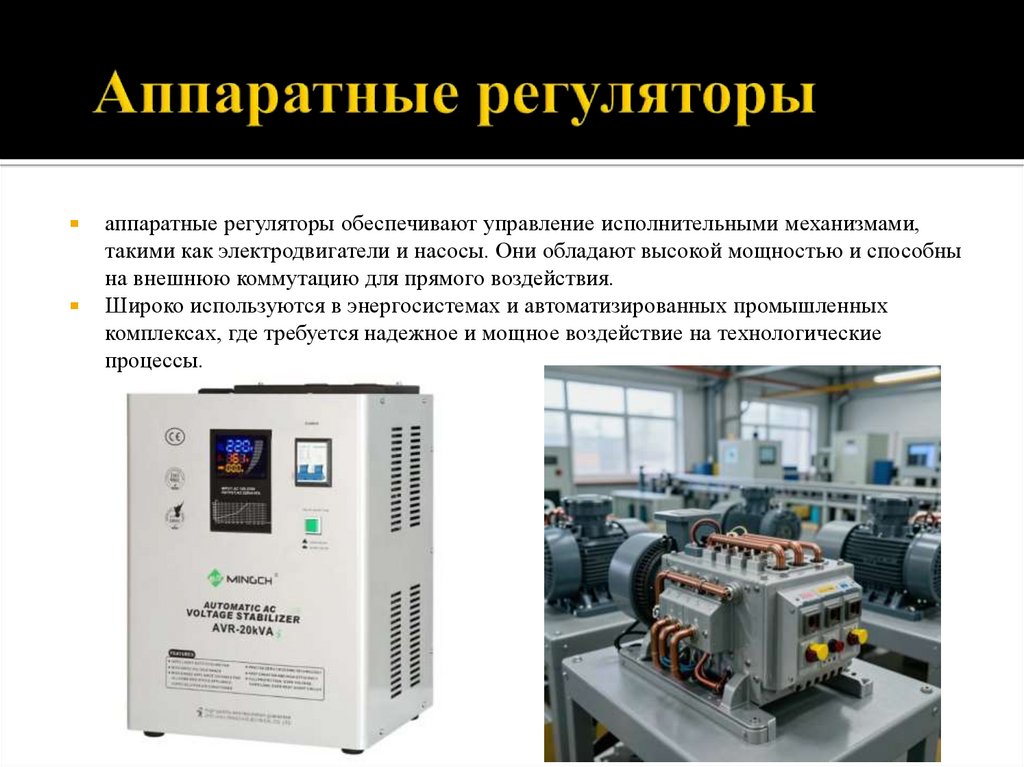

9. Аппаратные регуляторы

аппаратные регуляторы обеспечивают управление исполнительными механизмами,
такими как электродвигатели и насосы. Они обладают высокой мощностью и способны
на внешнюю коммутацию для прямого воздействия.
Широко используются в энергосистемах и автоматизированных промышленных
комплексах, где требуется надежное и мощное воздействие на технологические
процессы.

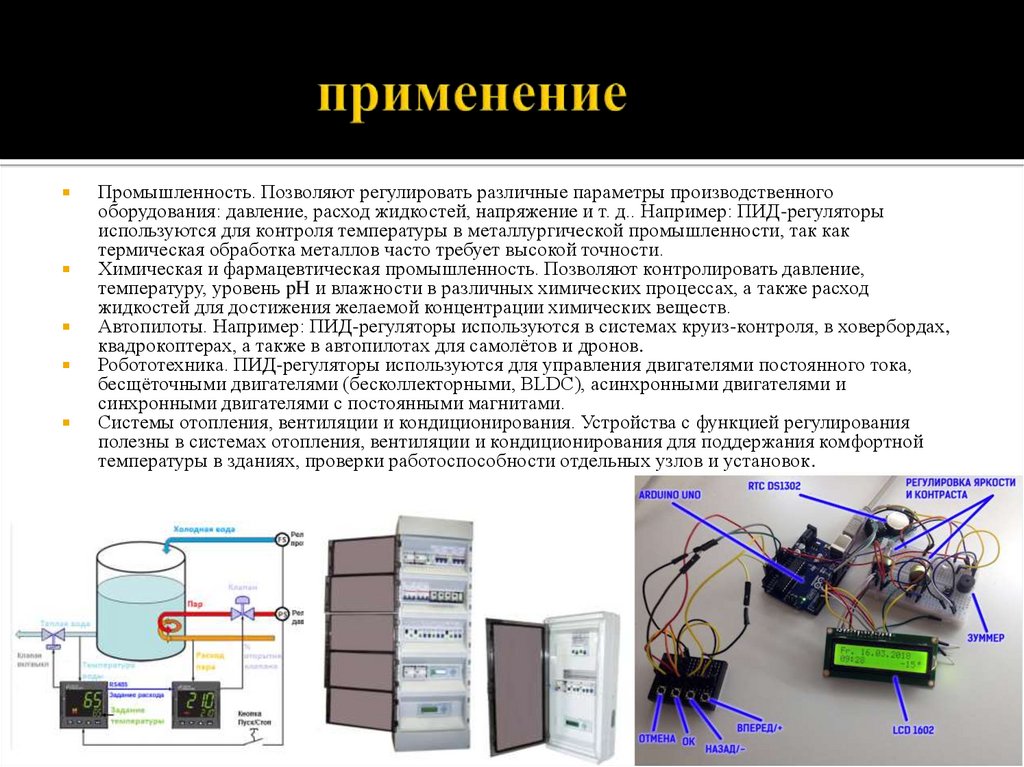

10. применение

Промышленность. Позволяют регулировать различные параметры производственного
оборудования: давление, расход жидкостей, напряжение и т. д.. Например: ПИД-регуляторы
используются для контроля температуры в металлургической промышленности, так как
термическая обработка металлов часто требует высокой точности.
Химическая и фармацевтическая промышленность. Позволяют контролировать давление,
температуру, уровень pH и влажности в различных химических процессах, а также расход
жидкостей для достижения желаемой концентрации химических веществ.
Автопилоты. Например: ПИД-регуляторы используются в системах круиз-контроля, в ховербордах,
квадрокоптерах, а также в автопилотах для самолётов и дронов.
Робототехника. ПИД-регуляторы используются для управления двигателями постоянного тока,
бесщёточными двигателями (бесколлекторными, BLDC), асинхронными двигателями и
синхронными двигателями с постоянными магнитами.
Системы отопления, вентиляции и кондиционирования. Устройства с функцией регулирования
полезны в системах отопления, вентиляции и кондиционирования для поддержания комфортной
температуры в зданиях, проверки работоспособности отдельных узлов и установок.

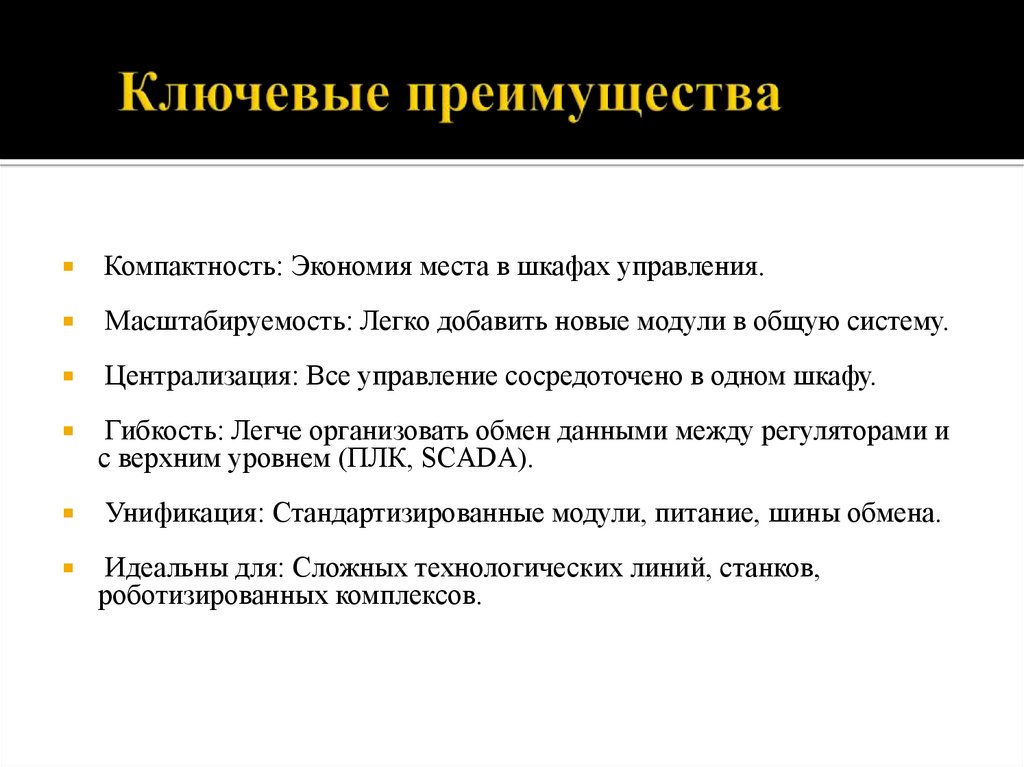

11. Ключевые преимущества

Компактность: Экономия места в шкафах управления.
Масштабируемость: Легко добавить новые модули в общую систему.
Централизация: Все управление сосредоточено в одном шкафу.
Гибкость: Легче организовать обмен данными между регуляторами и
с верхним уровнем (ПЛК, SCADA).
Унификация: Стандартизированные модули, питание, шины обмена.
Идеальны для: Сложных технологических линий, станков,
роботизированных комплексов.

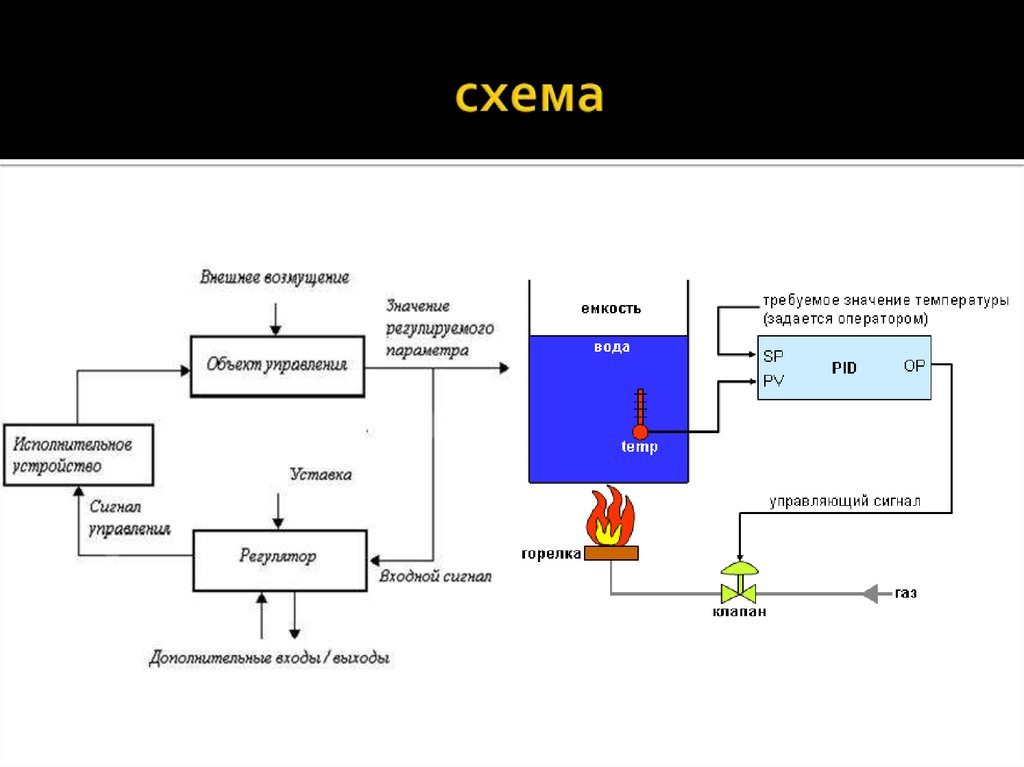

12. схема

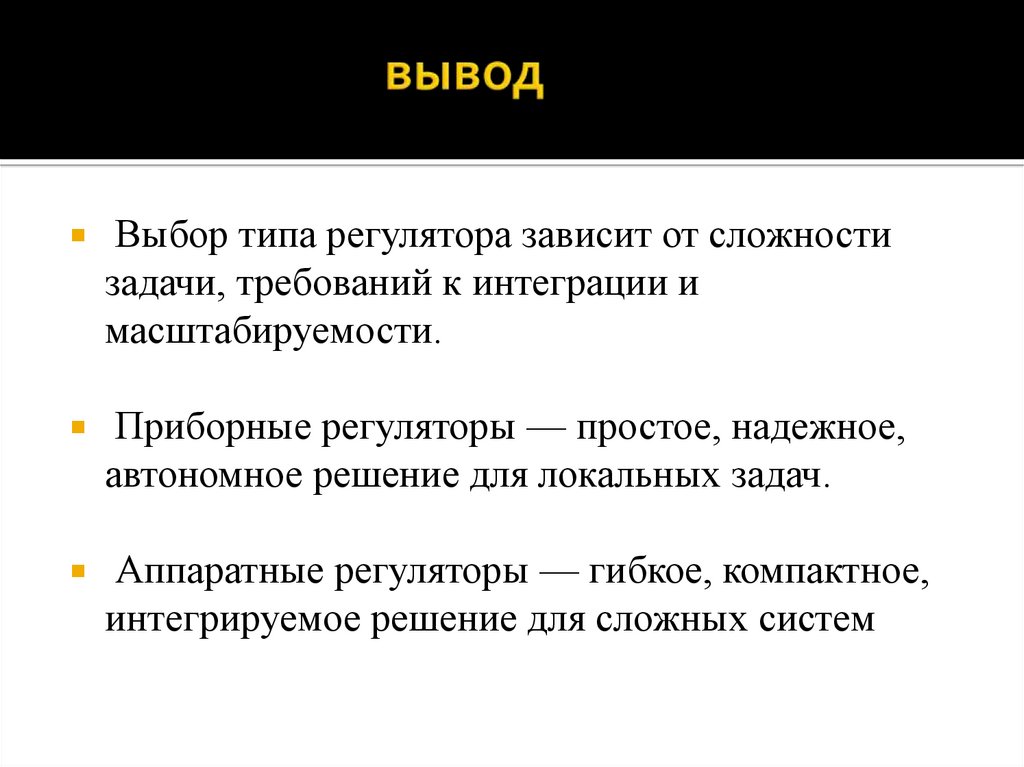

13. вывод

Выбор типа регулятора зависит от сложности
задачи, требований к интеграции и
масштабируемости.
Приборные регуляторы — простое, надежное,
автономное решение для локальных задач.
Аппаратные регуляторы — гибкое, компактное,
интегрируемое решение для сложных систем
