Теория идеальной ОС

1. Теория идеальной оптической системы

Разработал: Берник Т.С.

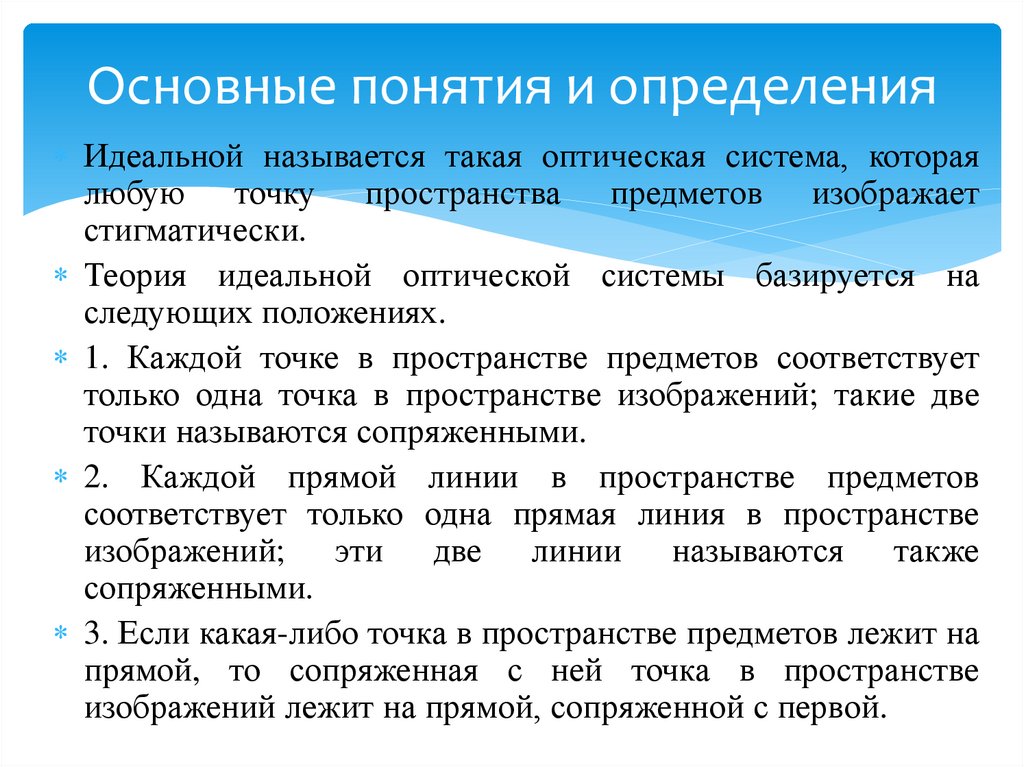

2. Основные понятия и определения

Идеальной называется такая оптическая система, которая
любую точку пространства предметов изображает
стигматически.
Теория идеальной оптической системы базируется на
следующих положениях.
1. Каждой точке в пространстве предметов соответствует
только одна точка в пространстве изображений; такие две
точки называются сопряженными.
2. Каждой прямой линии в пространстве предметов
соответствует только одна прямая линия в пространстве
изображений; эти две линии называются также
сопряженными.
3. Если какая-либо точка в пространстве предметов лежит на
прямой, то сопряженная с ней точка в пространстве
изображений лежит на прямой, сопряженной с первой.

3.

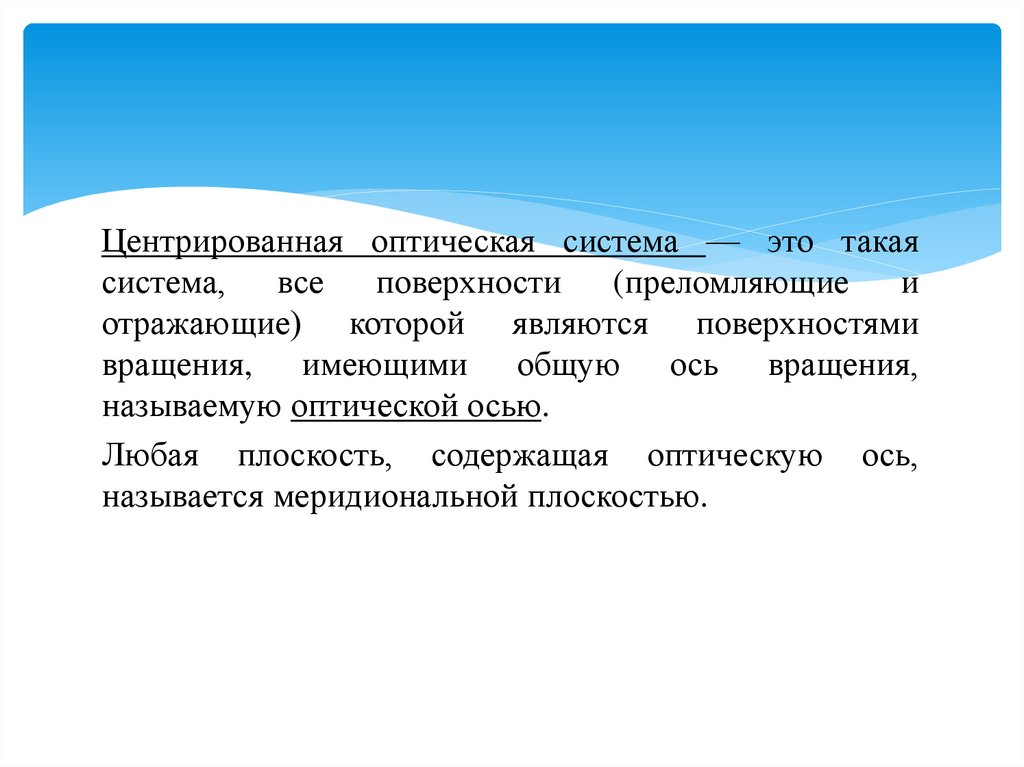

Центрированная оптическая система — это такая
система,
все
поверхности
(преломляющие
и
отражающие) которой являются поверхностями
вращения, имеющими общую ось вращения,
называемую оптической осью.
Любая плоскость, содержащая оптическую ось,
называется меридиональной плоскостью.

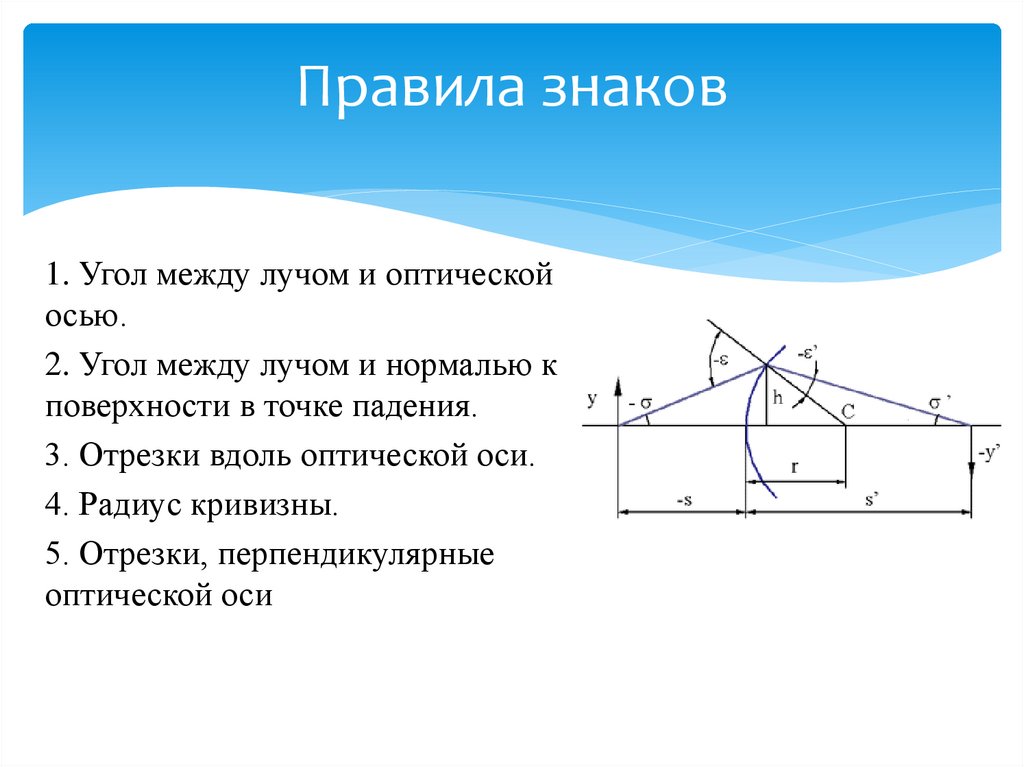

4. Правила знаков

1. Угол между лучом и оптической
осью.
2. Угол между лучом и нормалью к
поверхности в точке падения.
3. Отрезки вдоль оптической оси.
4. Радиус кривизны.
5. Отрезки, перпендикулярные
оптической оси

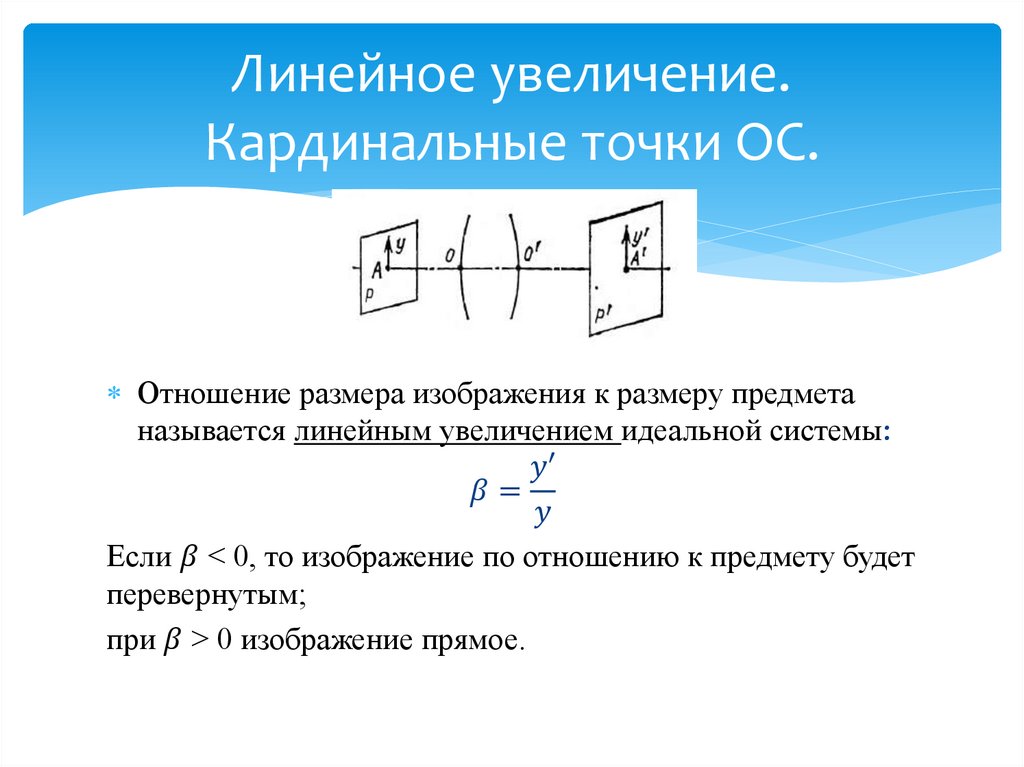

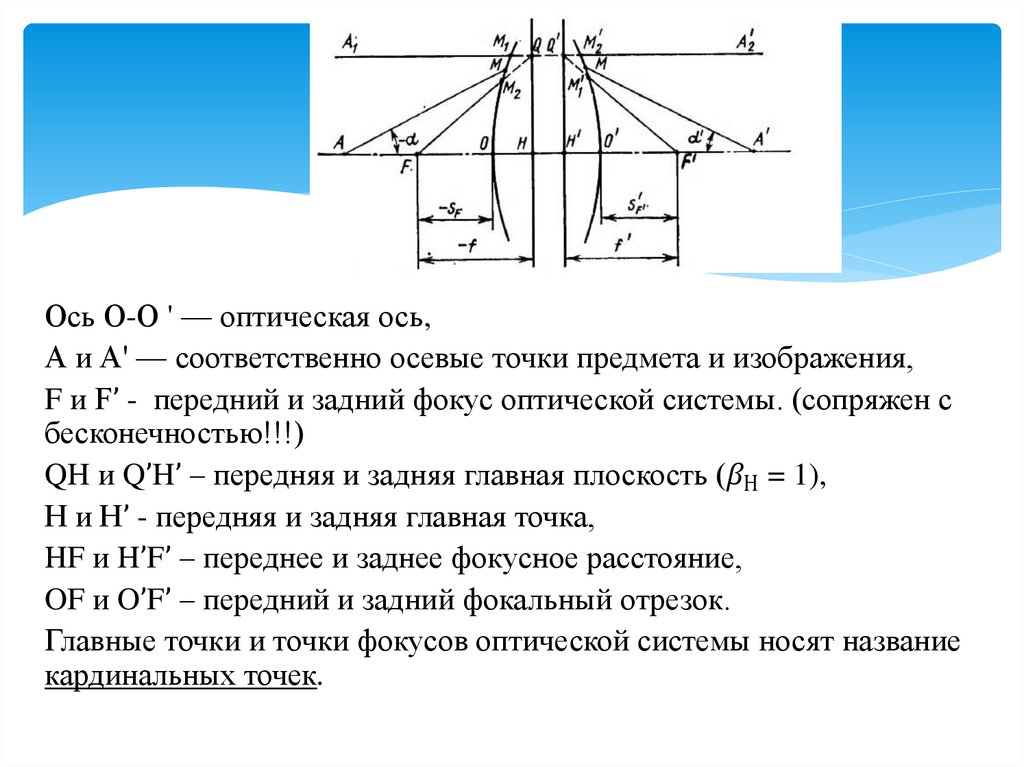

5. Линейное увеличение. Кардинальные точки ОС.

Отношение размера изображения к размеру предмета
называется линейным увеличением идеальной системы:
