Разработка технологического процесса изготовления тарельчатой пружины из стали 65С2ВА

1. Тема ВКР Разработка технологического процесса изготовления тарельчатой пружины из стали 65С2ВА

Багаутдинов Салават
Студент группы Е491

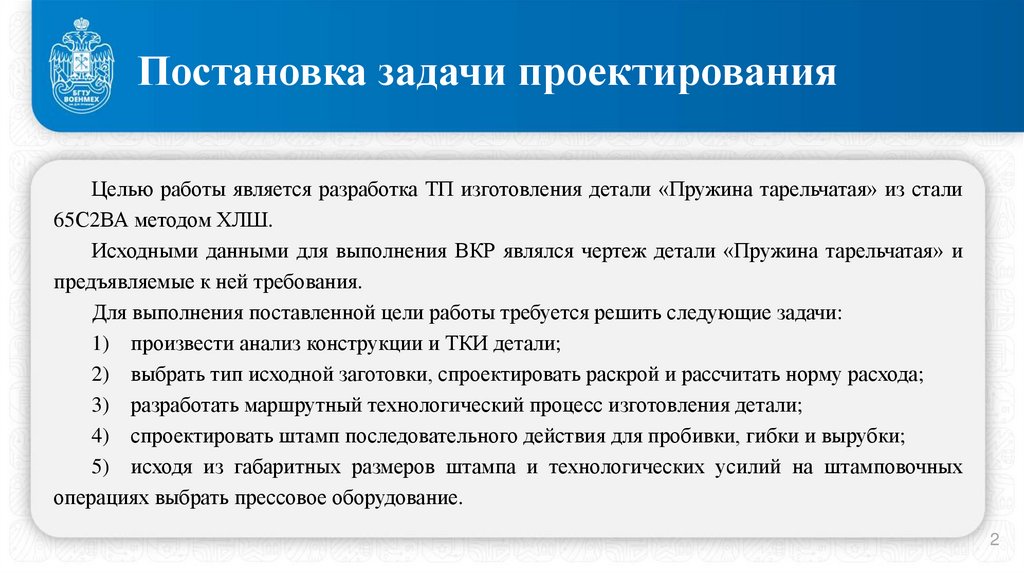

2. Постановка задачи проектирования

Целью работы является разработка ТП изготовления детали «Пружина тарельчатая» из стали
65С2ВА методом ХЛШ.
Исходными данными для выполнения ВКР являлся чертеж детали «Пружина тарельчатая» и
предъявляемые к ней требования.
Для выполнения поставленной цели работы требуется решить следующие задачи:

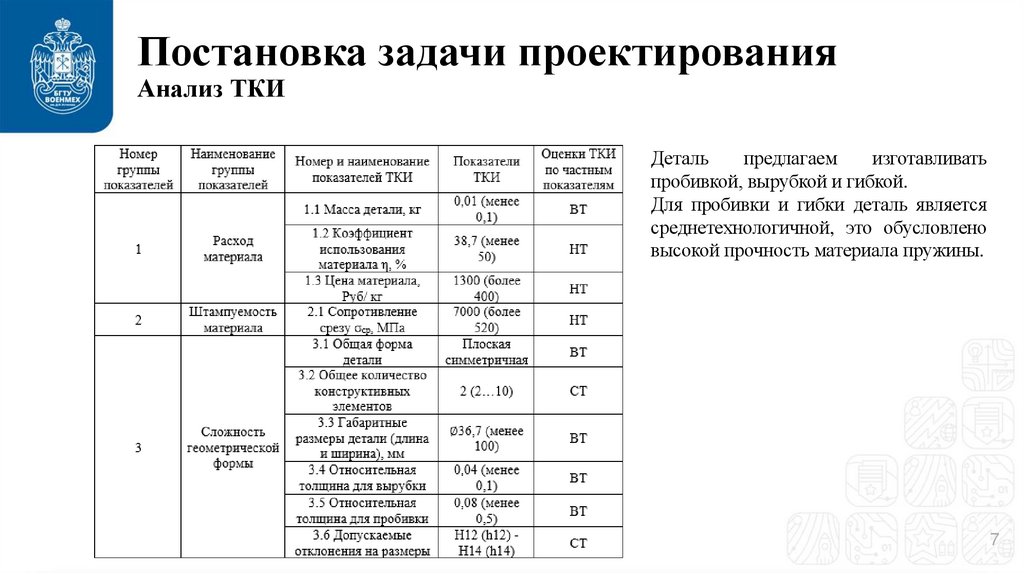

1) произвести анализ конструкции и ТКИ детали;
2) выбрать тип исходной заготовки, спроектировать раскрой и рассчитать норму расхода;
3) разработать маршрутный технологический процесс изготовления детали;

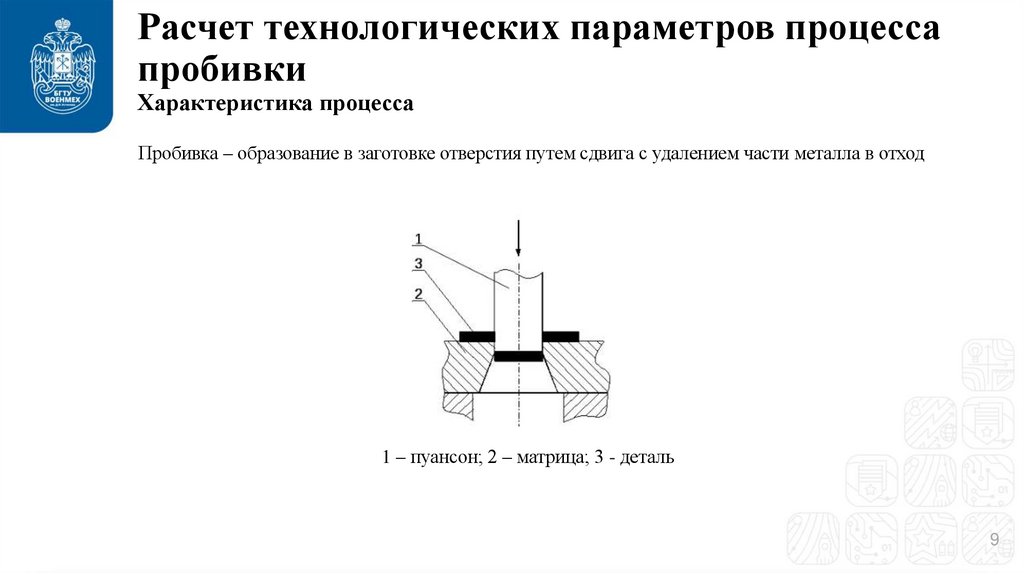

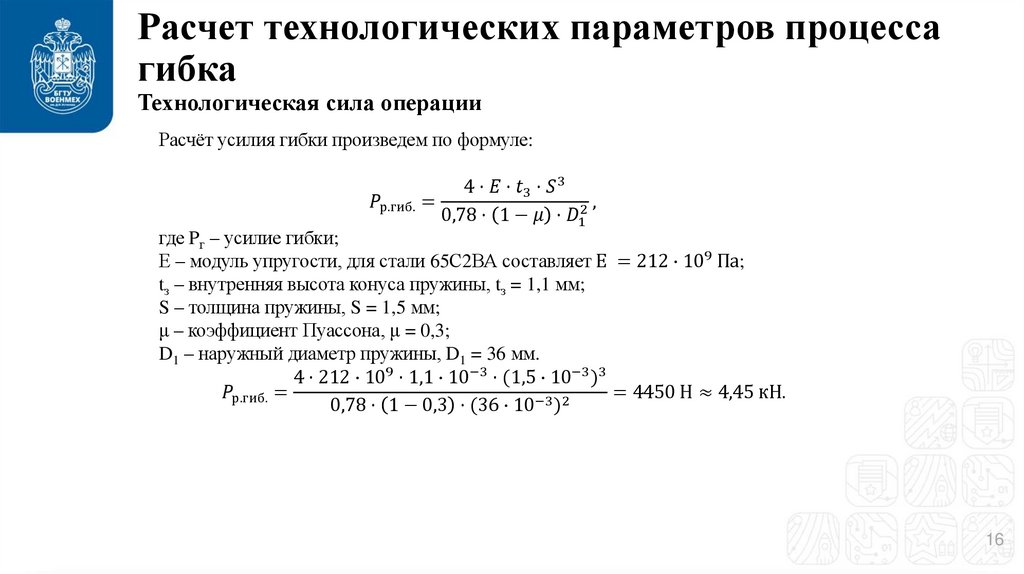

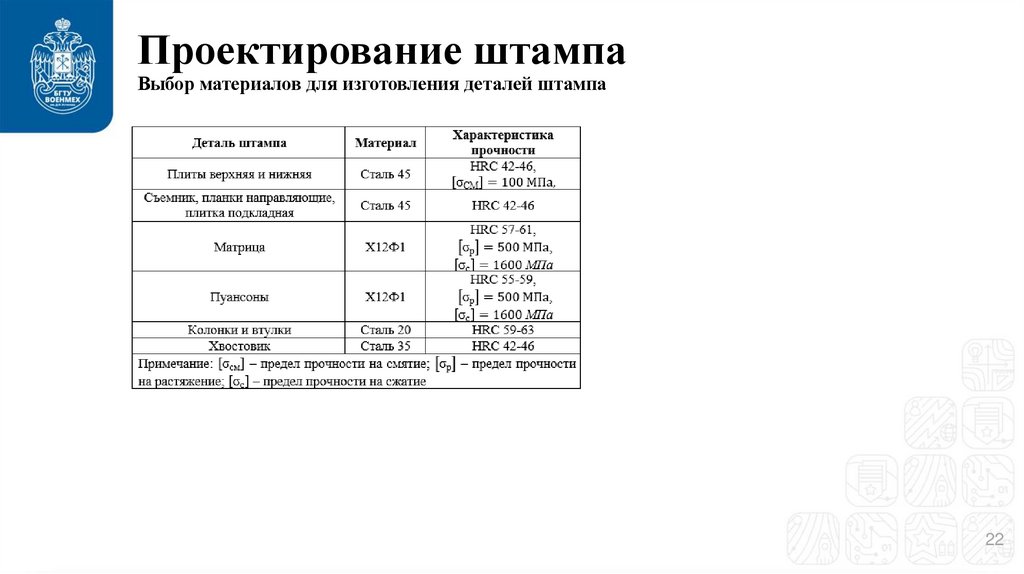

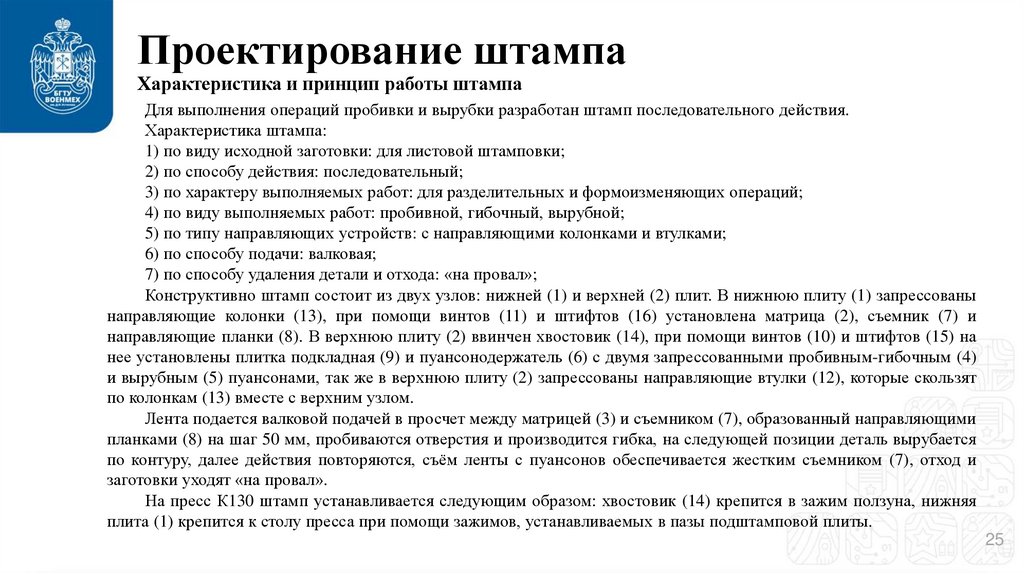

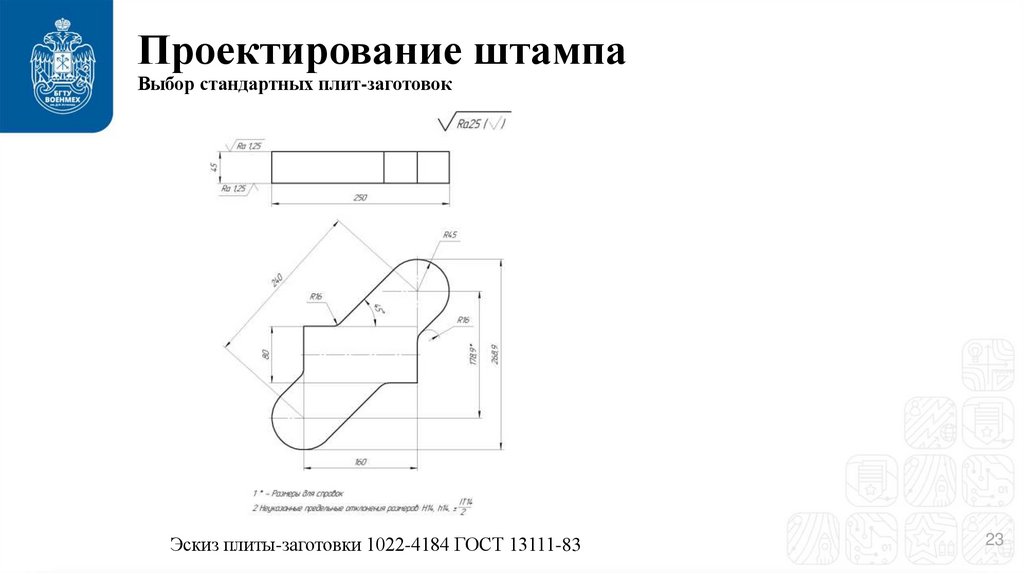

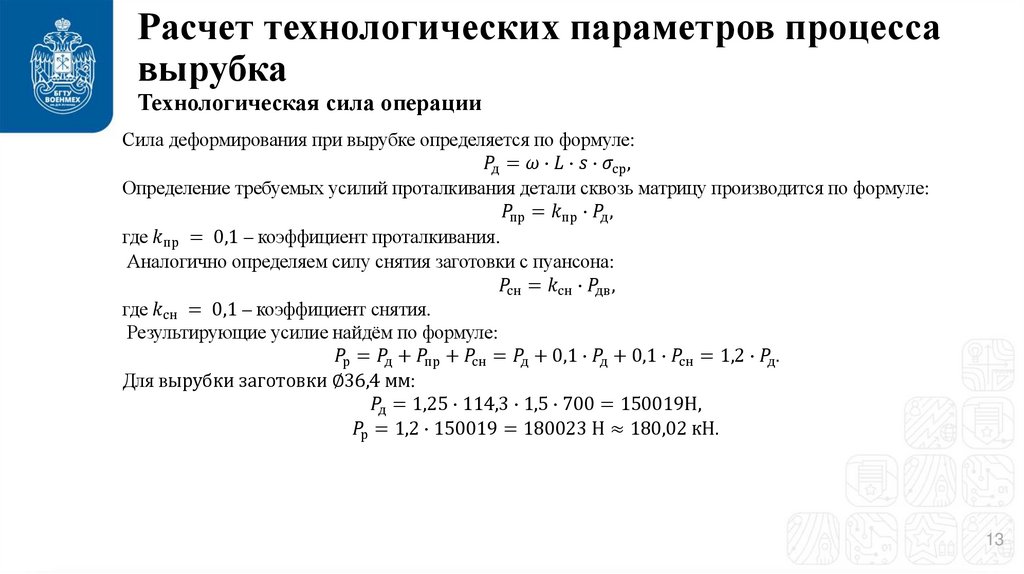

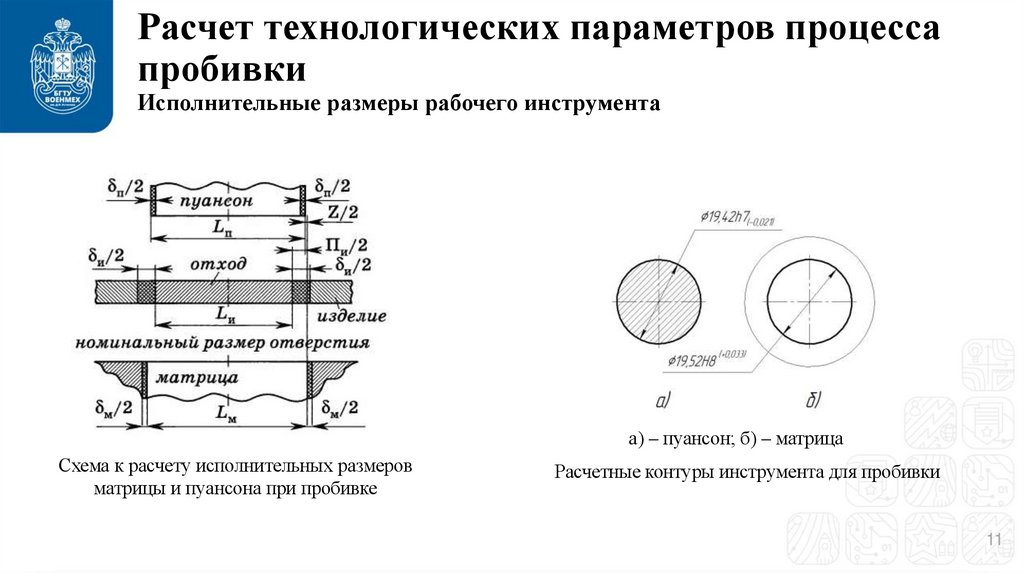

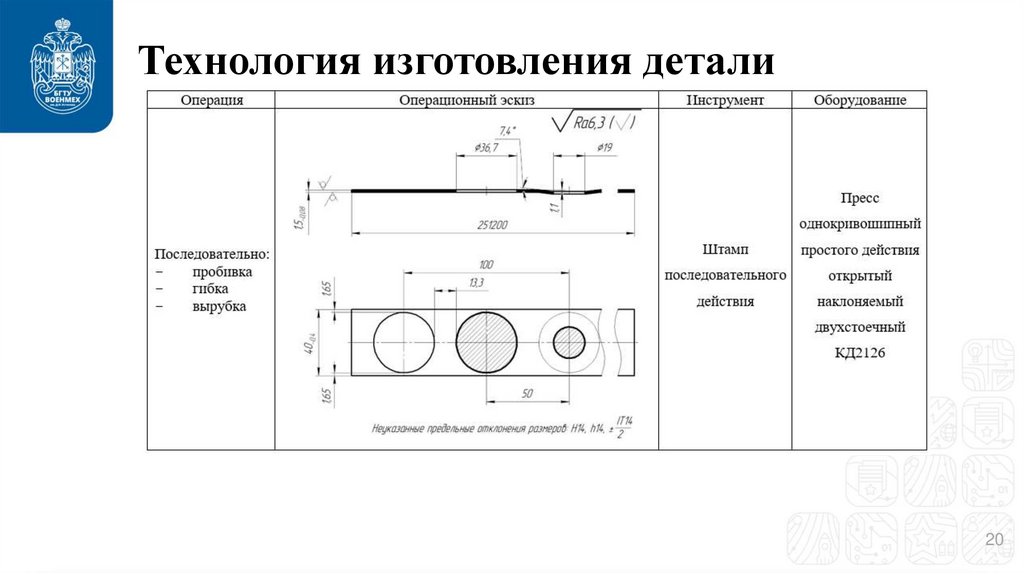

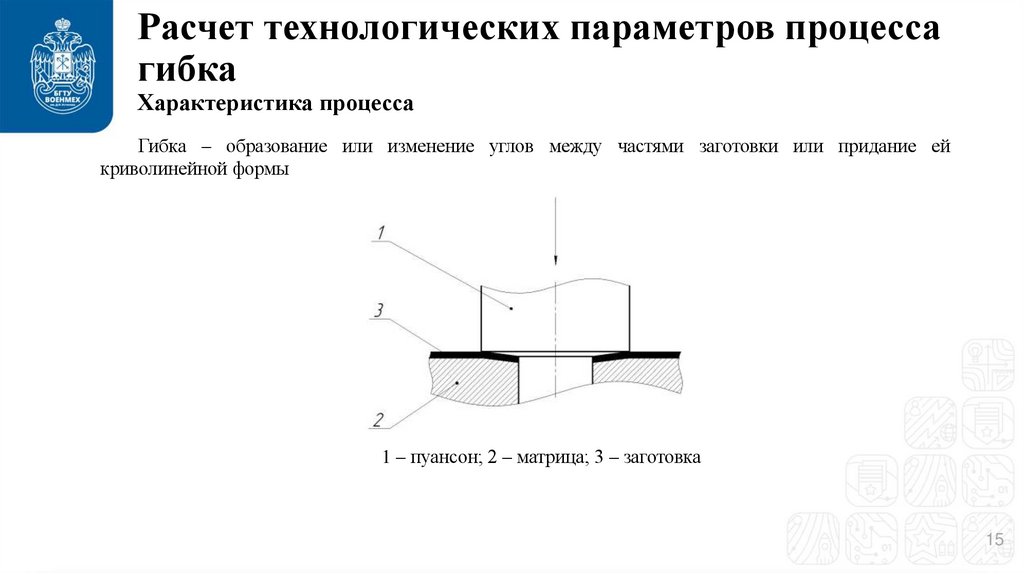

4) спроектировать штамп последовательного действия для пробивки, гибки и вырубки;

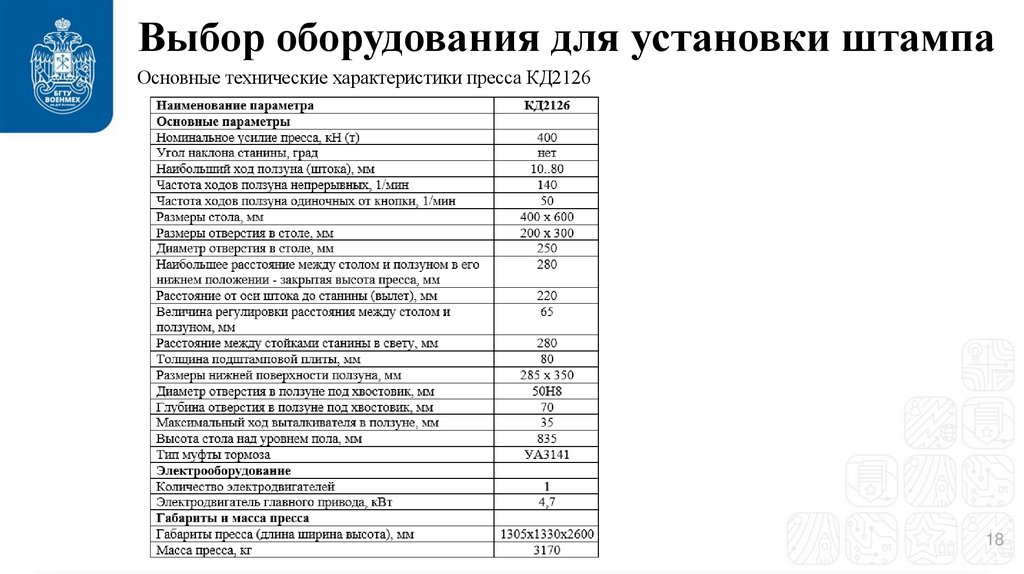

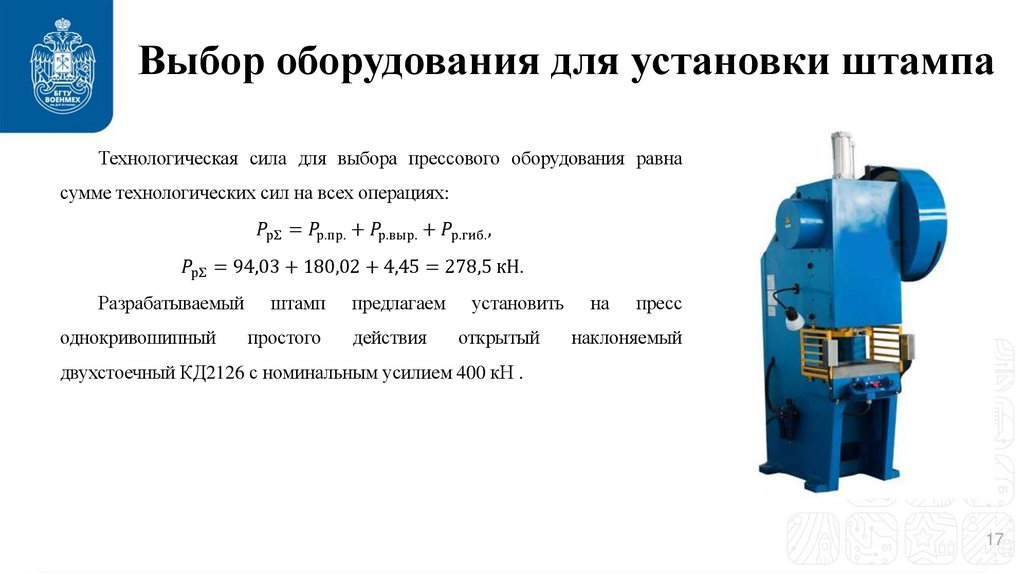

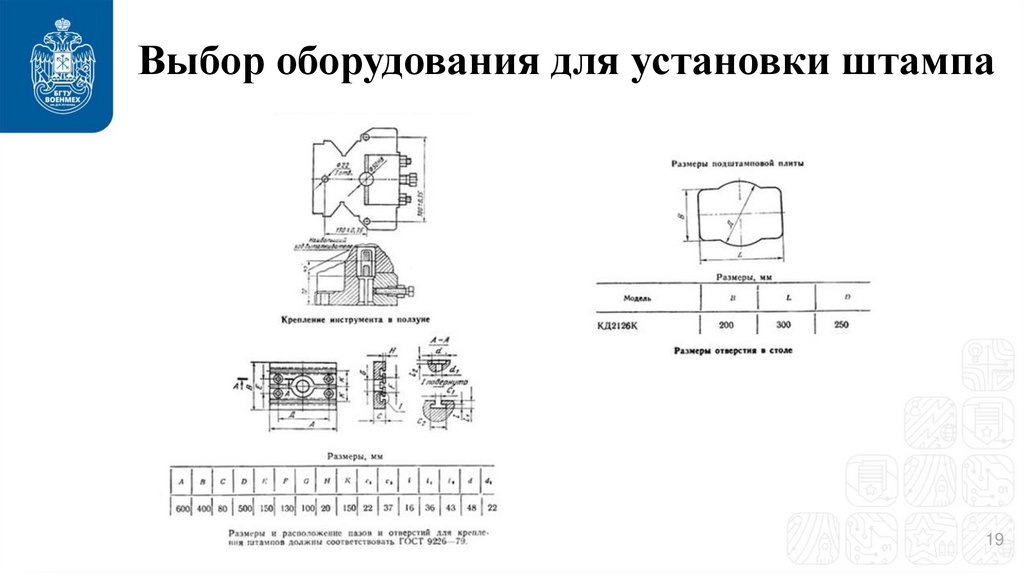

5) исходя из габаритных размеров штампа и технологических усилий на штамповочных
операциях выбрать прессовое оборудование.
2

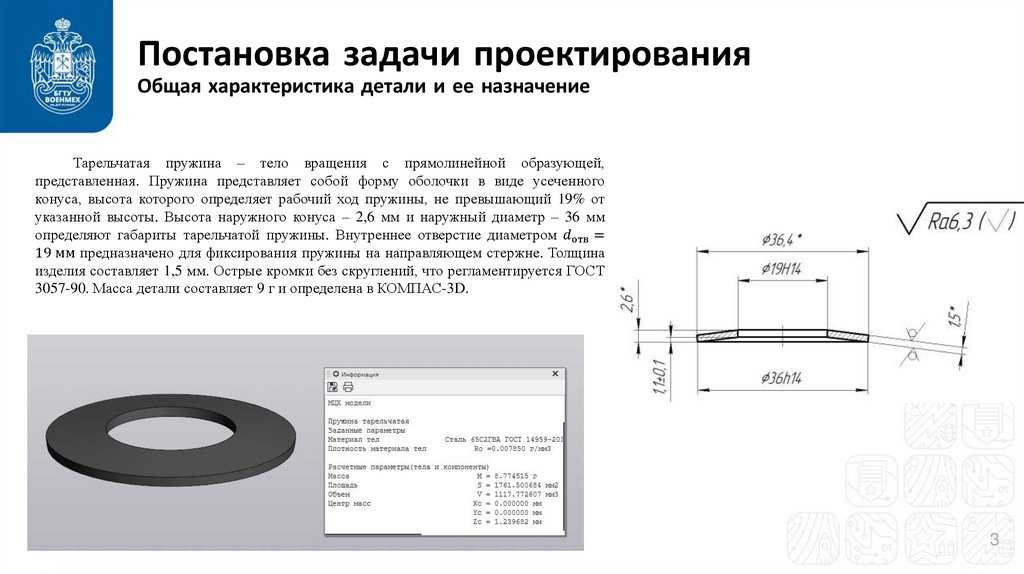

3. Постановка задачи проектирования Общая характеристика детали и ее назначение

Тарельчатая пружина – тело вращения с прямолинейной образующей,
представленная. Пружина представляет собой форму оболочки в виде усеченного
конуса, высота которого определяет рабочий ход пружины, не превышающий 19% от
указанной высоты. Высота наружного конуса – 2,6 мм и наружный диаметр – 36 мм
определяют габариты тарельчатой пружины. Внутреннее отверстие диаметром
