Электронные компоненты и платы

1. Электронные компоненты и платы

2. Единицы измерения и обозначения

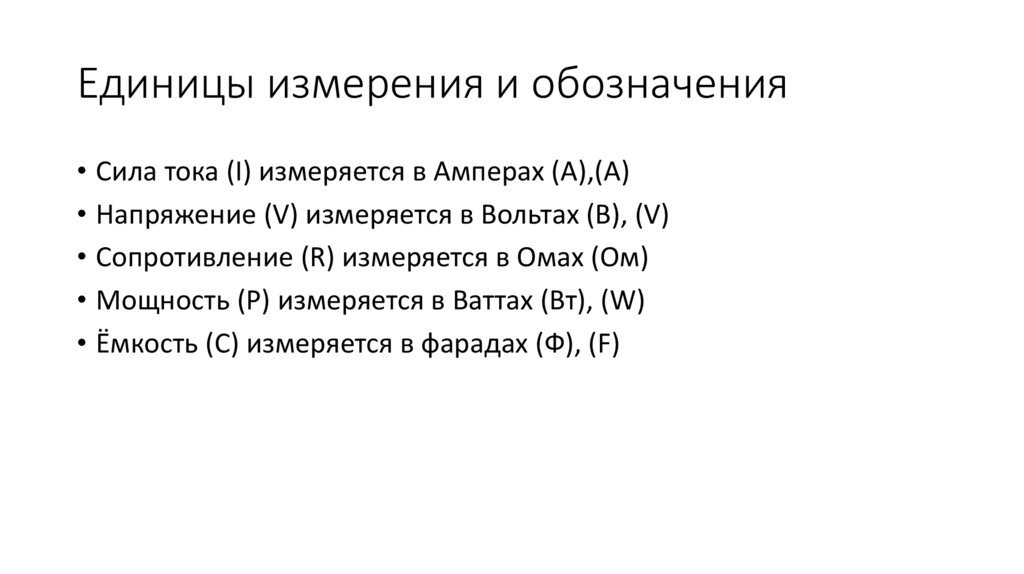

• Сила тока (I) измеряется в Амперах (А),(A)
• Напряжение (V) измеряется в Вольтах (B), (V)
• Сопротивление (R) измеряется в Омах (Ом)
• Мощность (P) измеряется в Ваттах (Вт), (W)
• Ёмкость (С) измеряется в фарадах (Ф), (F)

3. Постоянный и переменный ток

• DC(-) - имеет постоянную по величине электромагнитную силу,
воздействующую на проводник.
• AC(~) -Переменный ток это ток,
который меняет направление и
величину в равные промежутки
времени.

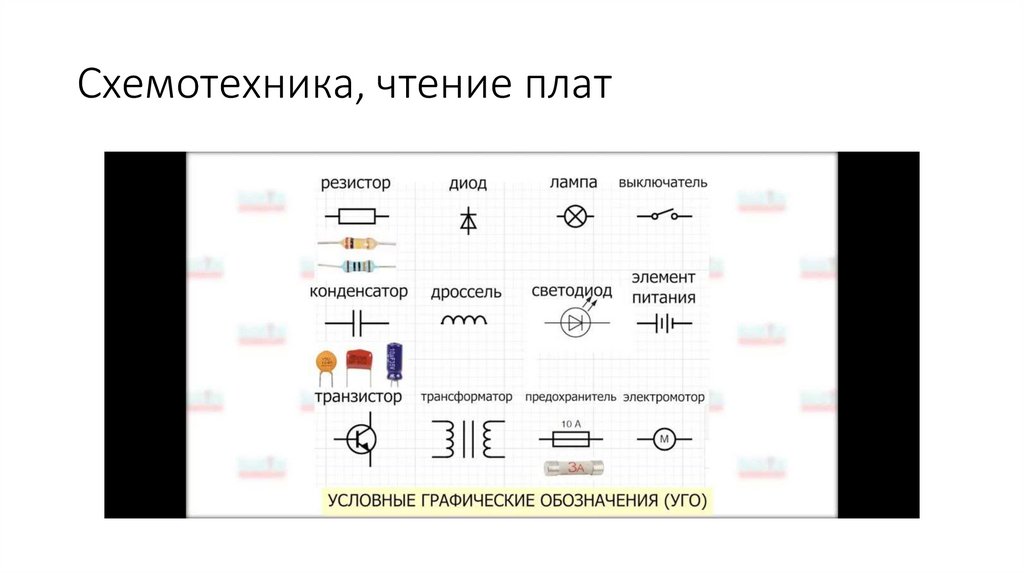

4. Схемотехника, чтение плат

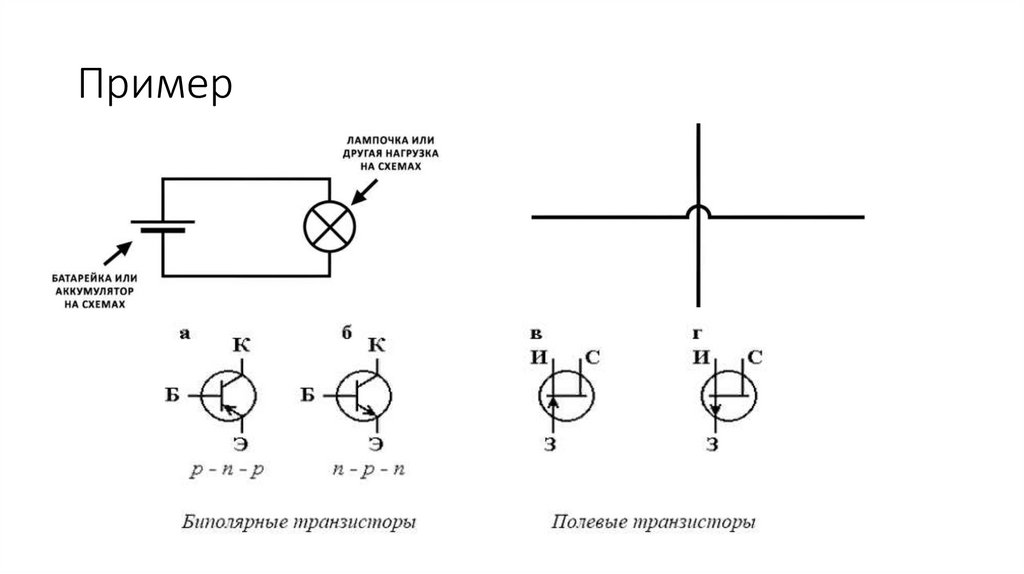

5. Пример

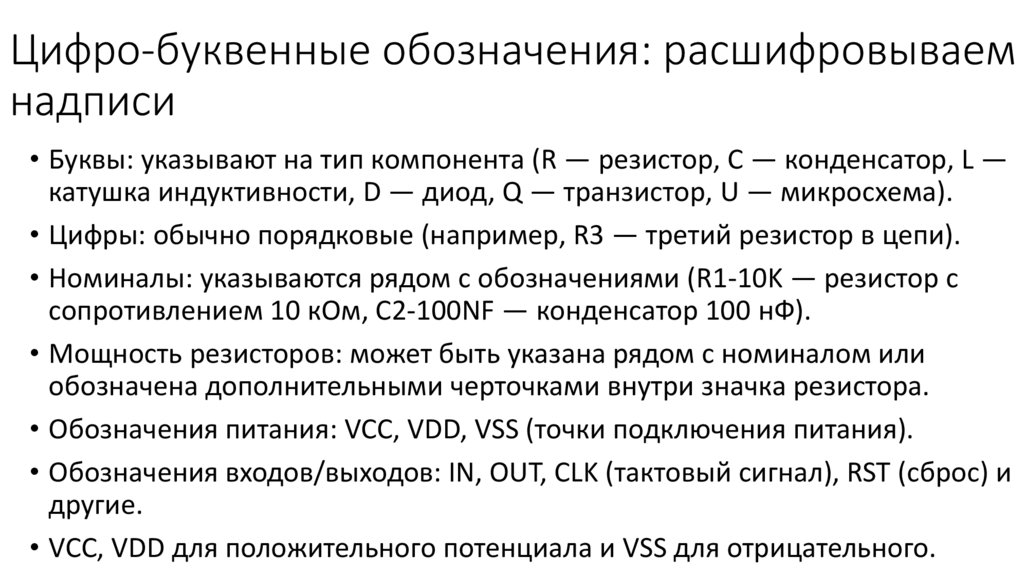

6. Цифро-буквенные обозначения: расшифровываем надписи

• Буквы: указывают на тип компонента (R — резистор, C — конденсатор, L —
катушка индуктивности, D — диод, Q — транзистор, U — микросхема).
• Цифры: обычно порядковые (например, R3 — третий резистор в цепи).
• Номиналы: указываются рядом с обозначениями (R1-10K — резистор с
сопротивлением 10 кОм, C2-100NF — конденсатор 100 нФ).
• Мощность резисторов: может быть указана рядом с номиналом или
обозначена дополнительными черточками внутри значка резистора.
• Обозначения питания: VCC, VDD, VSS (точки подключения питания).
• Обозначения входов/выходов: IN, OUT, CLK (тактовый сигнал), RST (сброс) и
другие.
• VCC, VDD для положительного потенциала и VSS для отрицательного.

7. Микросхемы

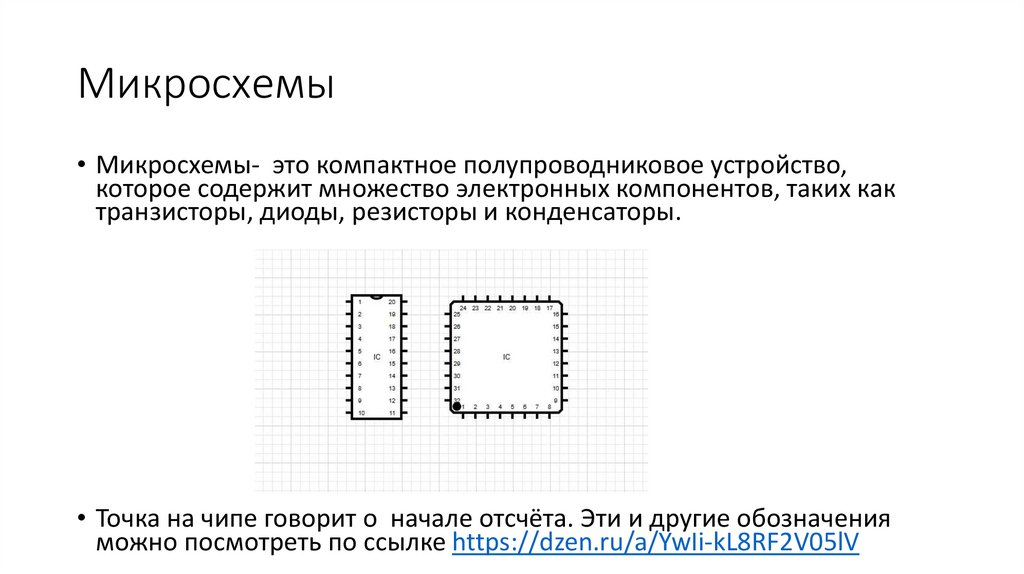

• Микросхемы- это компактное полупроводниковое устройство,
которое содержит множество электронных компонентов, таких как
транзисторы, диоды, резисторы и конденсаторы.
• Точка на чипе говорит о начале отсчёта. Эти и другие обозначения
можно посмотреть по ссылке https://dzen.ru/a/YwIi-kL8RF2V05lV

8. Проверка элементов платы

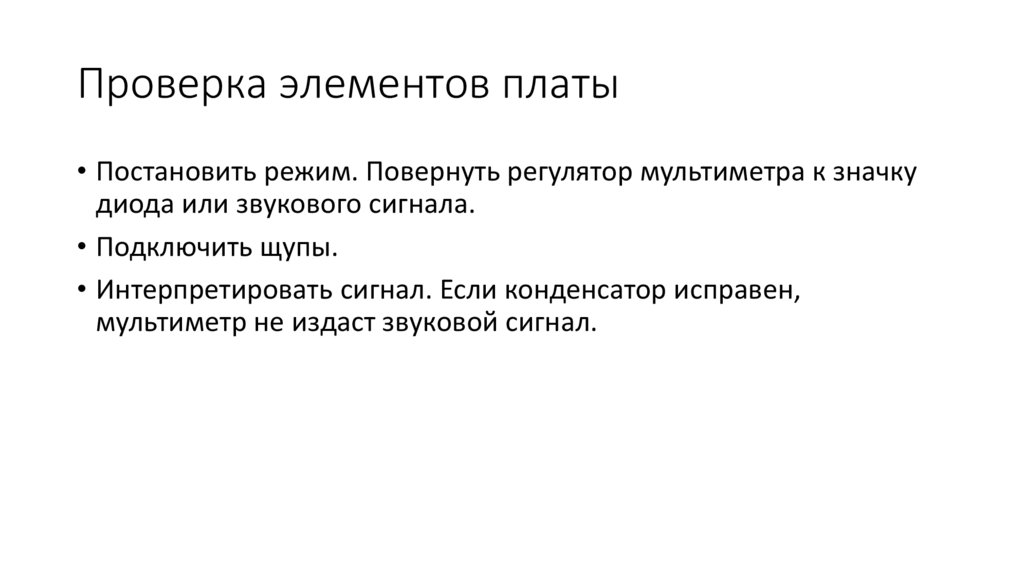

• Постановить режим. Повернуть регулятор мультиметра к значку
диода или звукового сигнала.
• Подключить щупы.
• Интерпретировать сигнал. Если конденсатор исправен,
мультиметр не издаст звуковой сигнал.

9. Диод

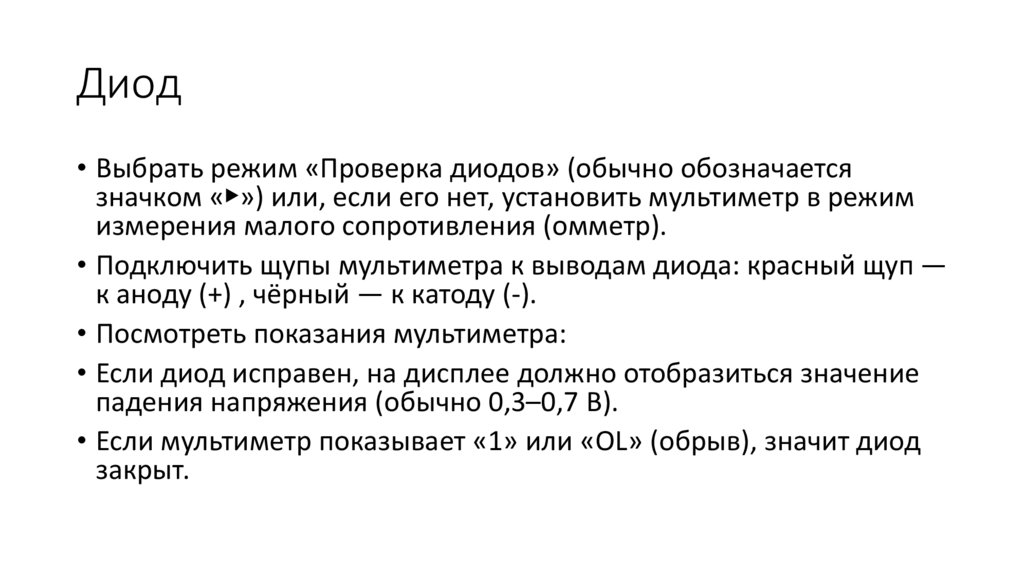

• Выбрать режим «Проверка диодов» (обычно обозначается
значком «▶») или, если его нет, установить мультиметр в режим
измерения малого сопротивления (омметр).
• Подключить щупы мультиметра к выводам диода: красный щуп —
к аноду (+) , чёрный — к катоду (-).
• Посмотреть показания мультиметра:
• Если диод исправен, на дисплее должно отобразиться значение
падения напряжения (обычно 0,3–0,7 В).
• Если мультиметр показывает «1» или «OL» (обрыв), значит диод
закрыт.

10. Резистор

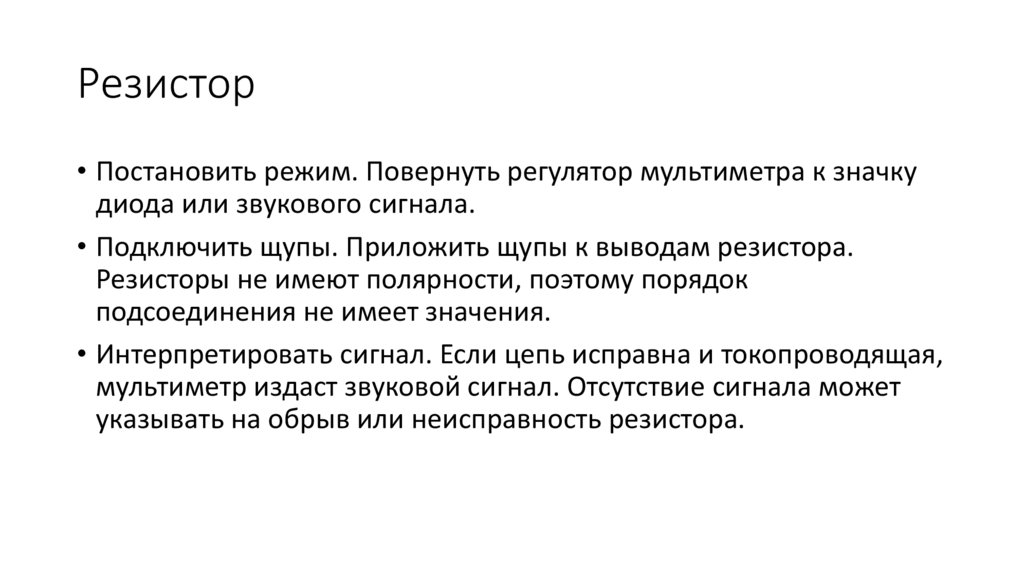

• Постановить режим. Повернуть регулятор мультиметра к значку
диода или звукового сигнала.
• Подключить щупы. Приложить щупы к выводам резистора.
Резисторы не имеют полярности, поэтому порядок
подсоединения не имеет значения.
• Интерпретировать сигнал. Если цепь исправна и токопроводящая,
мультиметр издаст звуковой сигнал. Отсутствие сигнала может
указывать на обрыв или неисправность резистора.

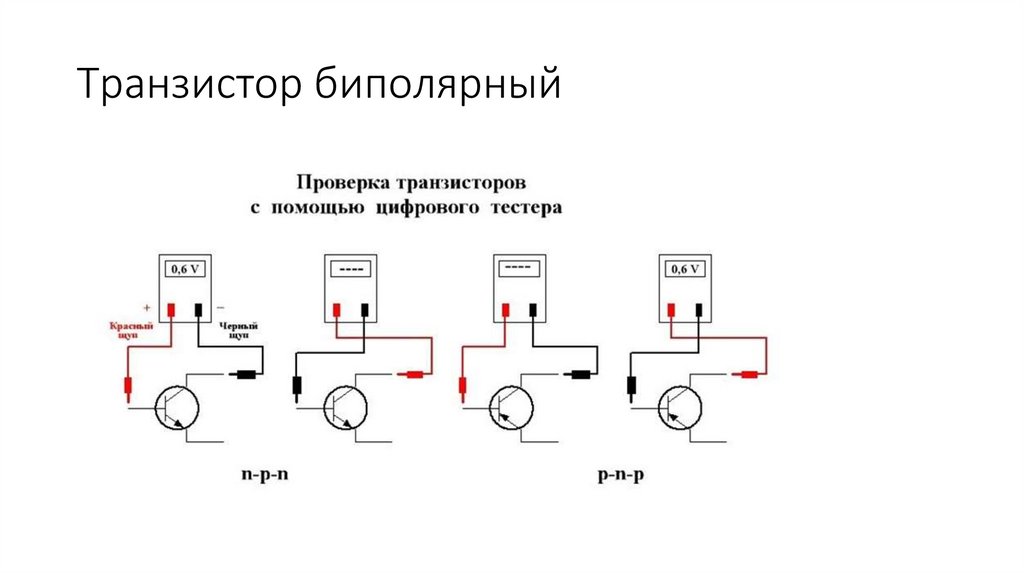

11. Транзистор биполярный

12. Транзистор полевой
