Инструкция по формованию

1.

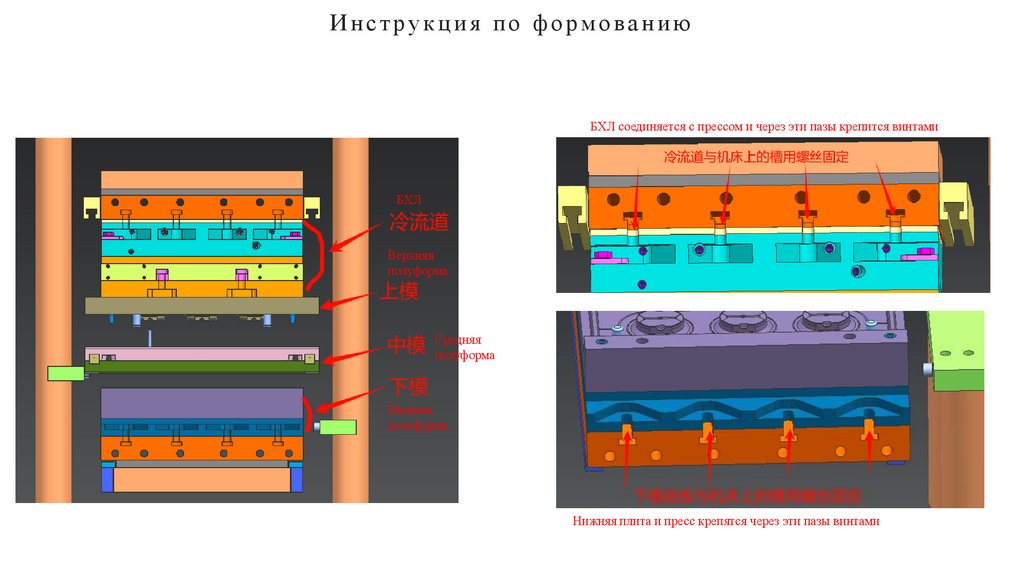

Инструкция по формованию
БХЛ соединяется с прессом и через эти пазы крепится винтами
БХЛ
Верхняя
полуформа
Средняя
полуформа
Нижняя
полуформа
Нижняя плита и пресс крепятся через эти пазы винтами

2.

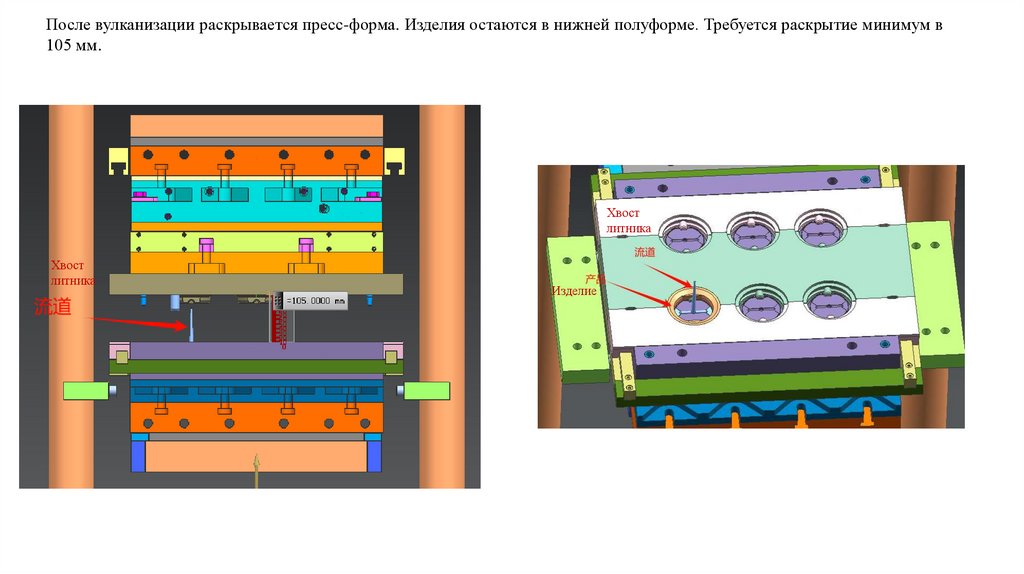

После вулканизации раскрывается пресс-форма. Изделия остаются в нижней полуформе. Требуется раскрытие минимум в
105 мм.
Хвост
литника
Хвост
литника
Изделие

3.

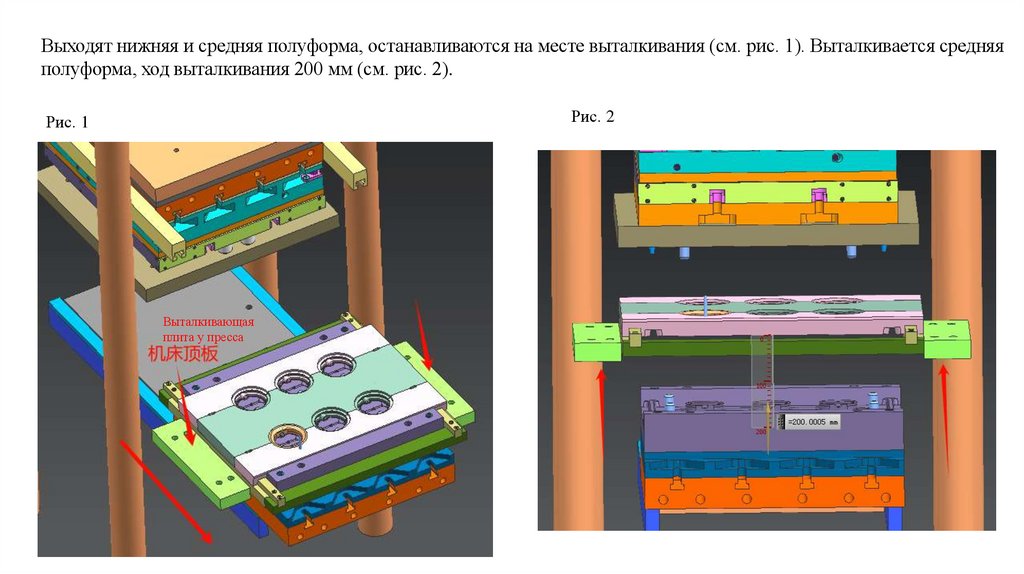

Выходят нижняя и средняя полуформа, останавливаются на месте выталкивания (см. рис. 1). Выталкивается средняя
полуформа, ход выталкивания 200 мм (см. рис. 2).
Рис. 2
Рис. 1
Выталкивающая
плита у пресса

4.

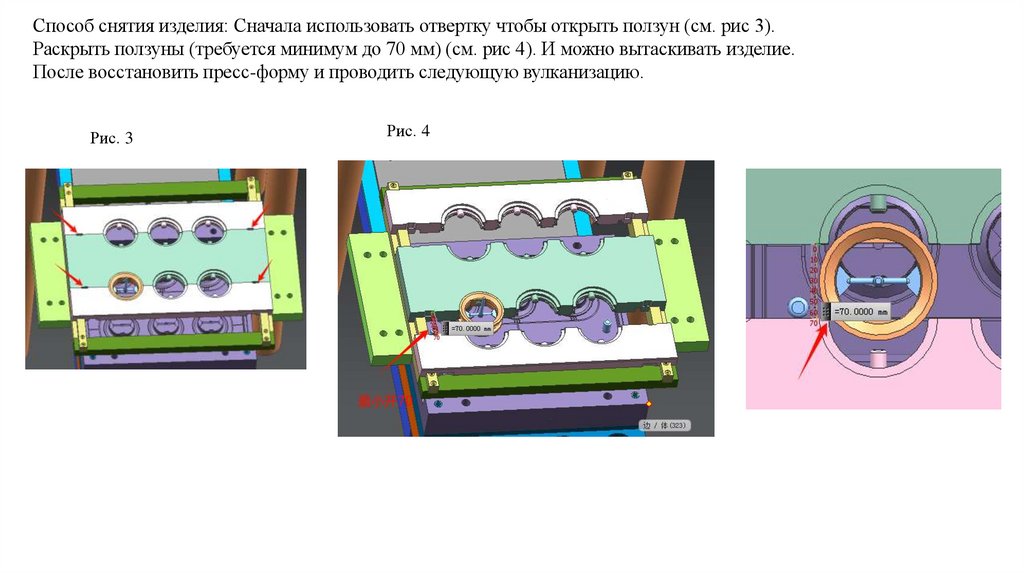

Способ снятия изделия: Сначала использовать отвертку чтобы открыть ползун (см. рис 3).
Раскрыть ползуны (требуется минимум до 70 мм) (см. рис 4). И можно вытаскивать изделие.
После восстановить пресс-форму и проводить следующую вулканизацию.
Рис. 3
Рис. 4
