Комплекс геодезических работ в процессе возведения Северо-Комсомольского месторождения

1.

Комплекс геодезических работ в процессе возведения Северо-Комсомольского месторождения

2.

Задачи ВКР
Дать характеристику географическим условиям района работ и
объектам проведения работ
Проанализировать ГГС на район работ, построить опорную и
разбивочные геодезические сети
Описать методику проведения разбивочных и съемочных работ для
объектов
Предоставить безопасные методы проведения работ
Экономически обосновать стоимость комплекса инженерногеодезических работ

3.

Общие сведения о районе работ
Характеристика
Показатель
Административная принадлежнос
ть
Пуровский и Надымский район Ям
алоНенецкого автономного округа Тю
менской областиБлижайший насел
енный пункт г. ТаркоСале (110км) и г. Губкинский (67км
) на Юго-восток
Климатическая характеристика
Резко континентальныйКороткое л
ето, Холодная зима.Min 55 °С/ Max+36 °С,Средние осадки 521 ммМноголетняя мерзлота: глу
бина промерзанияОт 1,6 до 3,7 м
Географическая характеристика
Болотистая местность 2го типа,Рел
ьеф пологий спокойный, не более
2°

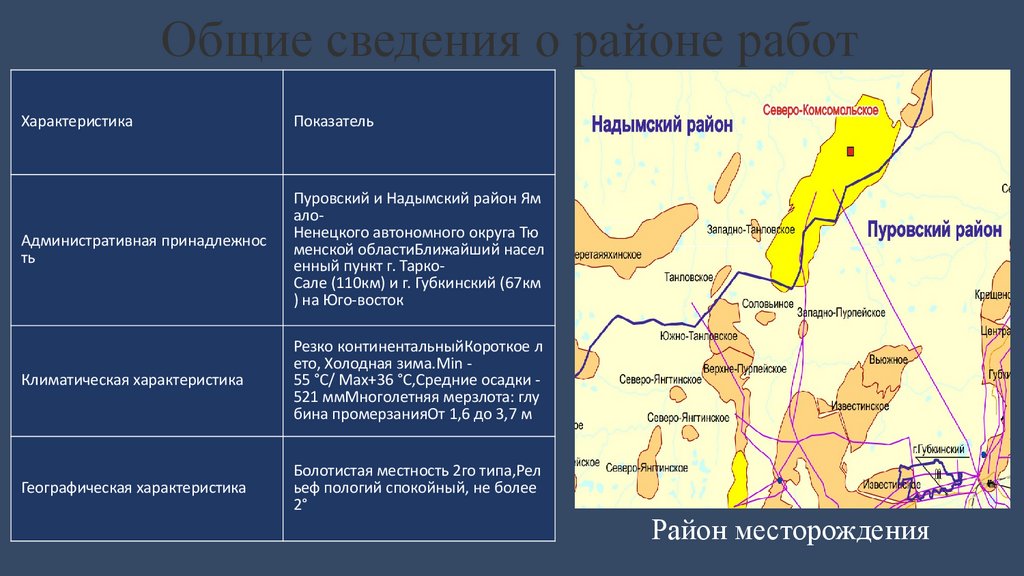

Район месторождения

4.

Внутрипромысловый газопровод
Общая протяженность – 23,790 км
Диаметр трубопровода и толщина
стенки- 720x8мм
Проектная мощность трубопровода
4334.46 тыс.м 3/c ут

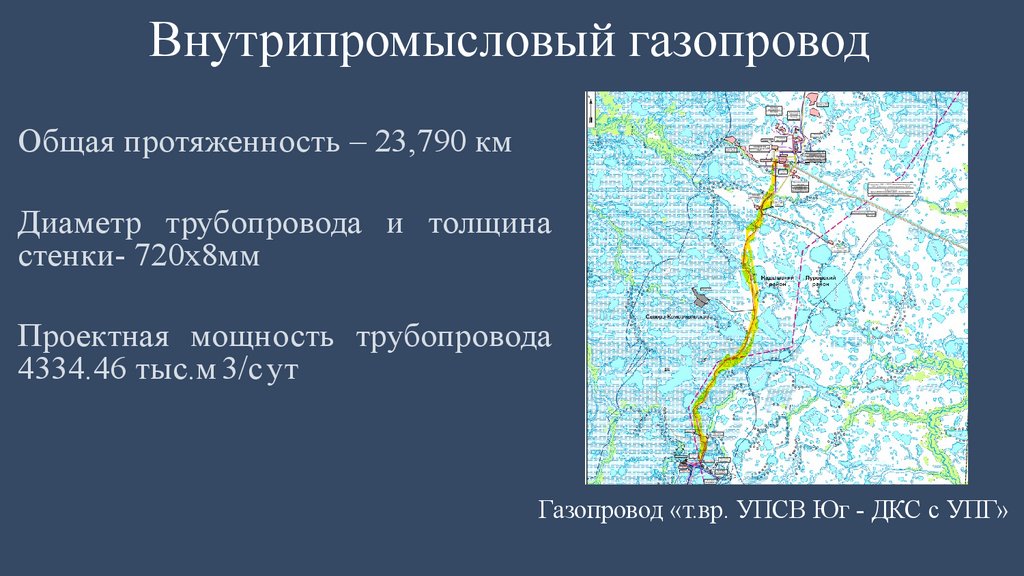

Газопровод «т.вр. УПСВ Юг - ДКС с УПГ»

5.

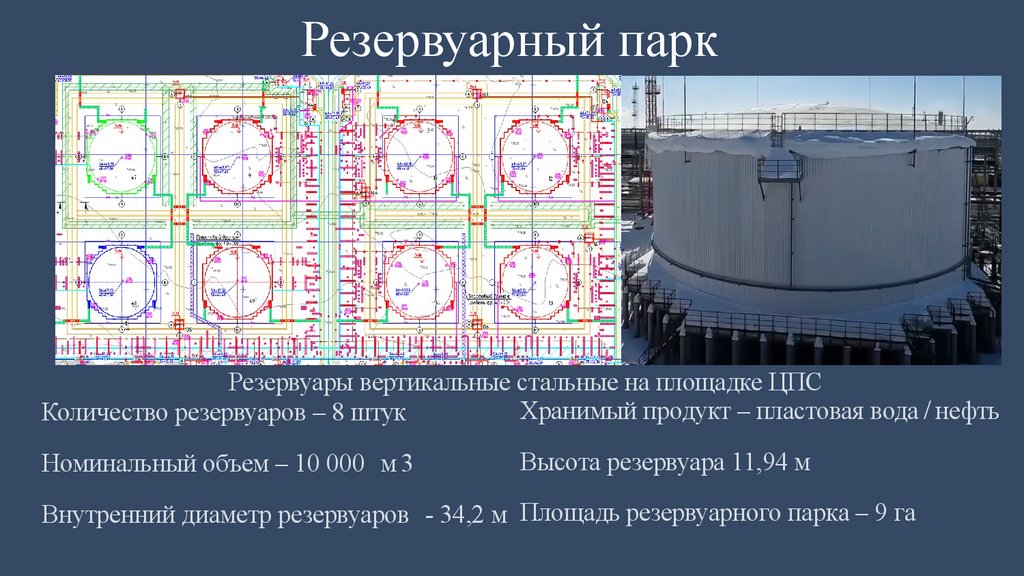

Резервуарный парк
Резервуары вертикальные стальные на площадке ЦПС
Хранимый продукт – пластовая вода / нефть
Количество резервуаров – 8 штук
Номинальный объем – 10 000 м 3
Высота резервуара 11,94 м
Внутренний диаметр резервуаров - 34,2 м Площадь резервуарного парка – 9 га

6.

Топографо-геодезическая изученность района работ
Пункты ГГС и ГНС вблизи района работ

7.

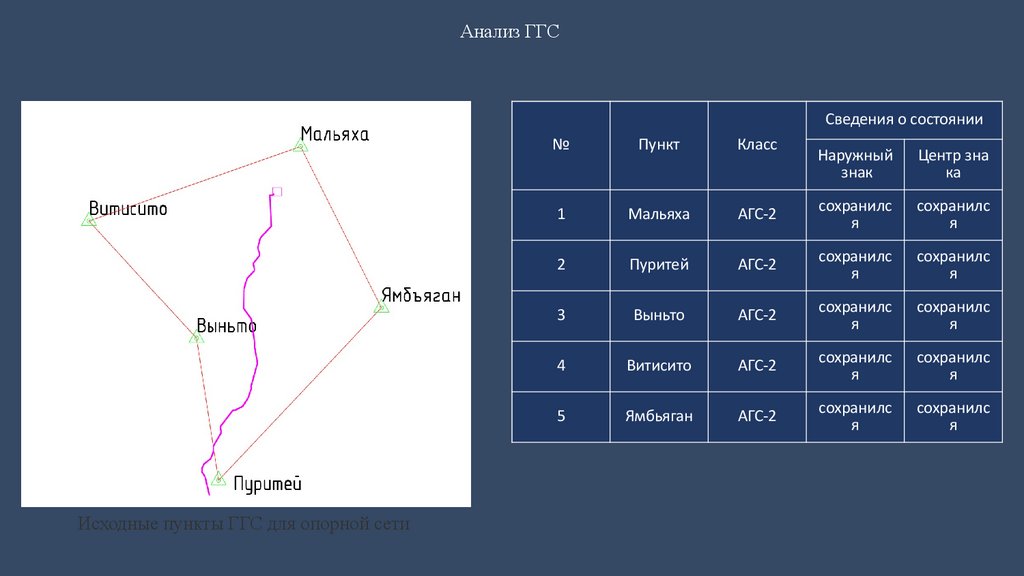

Анализ ГГС
Сведения о состоянии
Исходные пункты ГГС для опорной сети
№
Пункт
Класс
1
Мальяха
2
Наружный
знак
Центр зна
ка
АГС-2
сохранилс
я
сохранилс
я
Пуритей
АГС-2
сохранилс
я
сохранилс
я
3
Выньто
АГС-2
сохранилс
я
сохранилс
я
4
Витисито
АГС-2
сохранилс
я
сохранилс
я
5
Ямбьяган
АГС-2
сохранилс
я
сохранилс
я

8.

Опорная геодезическая сеть
Требования для ГРО на газопровод
Угловые измерения ±2 минуты;
Линейные измерения 1/1000;
Определение отметок ±50 мм;
Высотные реперы парами не реже чем через 5км вдоль
трассы, должны быть сгущены до 2-2,5км.
Точность построения опорной сети
Опорная спутниковая геодезическая сеть
СГСС-1 - 18 пунктов

9.

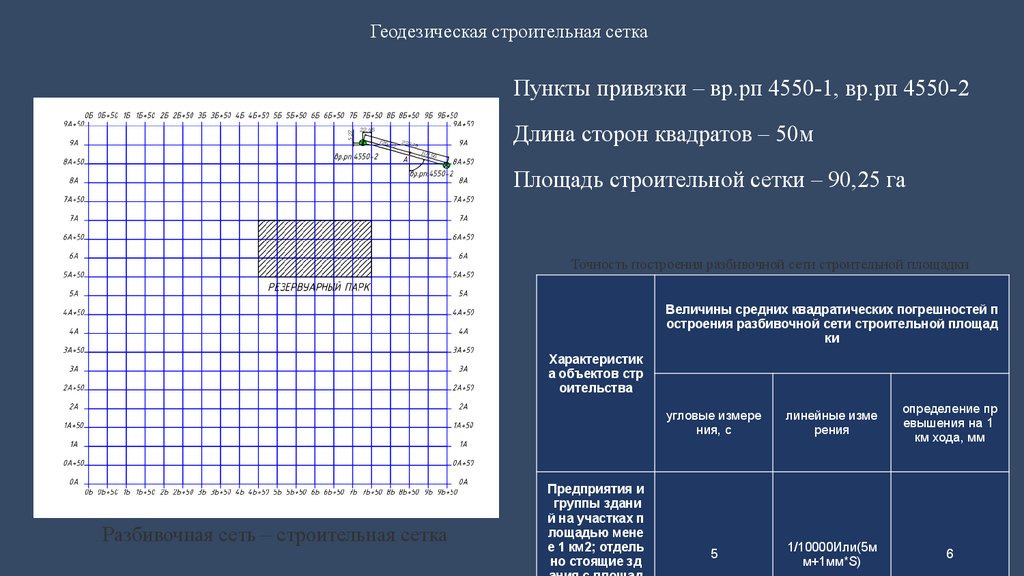

Геодезическая строительная сетка
Пункты привязки – вр.рп 4550-1, вр.рп 4550-2
Длина сторон квадратов – 50м
Площадь строительной сетки – 90,25 га
Точность построения разбивочной сети строительной площадки
Величины средних квадратических погрешностей п
остроения разбивочной сети строительной площад
ки
Характеристик
а объектов стр
оительства
Разбивочная сеть – строительная сетка
Предприятия и
группы здани
й на участках п
лощадью мене
е 1 км2; отдель
но стоящие зд
угловые измере
ния, с
линейные изме
рения
определение пр
евышения на 1
км хода, мм
5
1/10000Или(5м
м+1мм*S)
6

10.

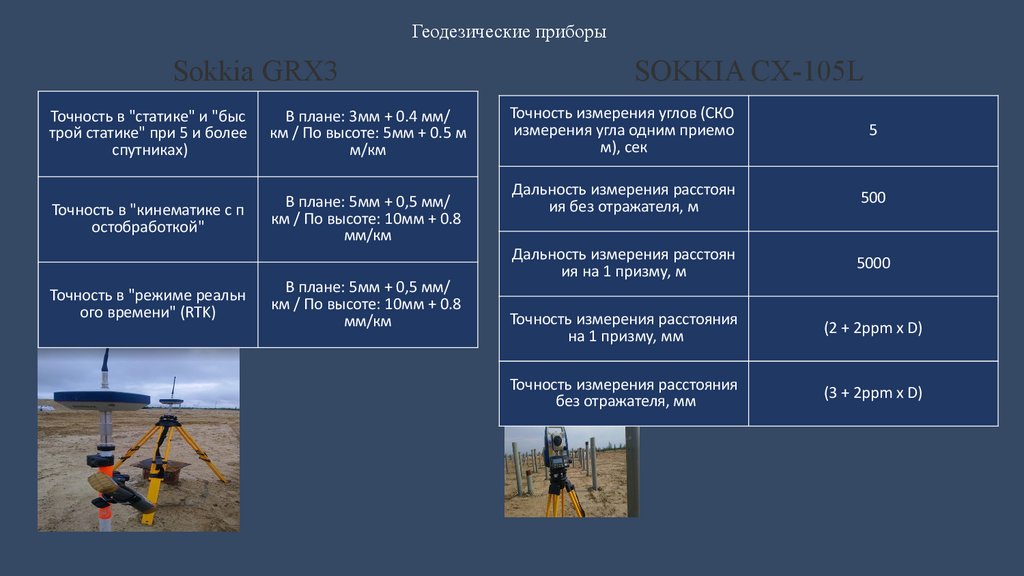

Геодезические приборы
Sokkia GRX3
Точность в "статике" и "быс
трой статике" при 5 и более
спутниках)
В плане: 3мм + 0.4 мм/
км / По высоте: 5мм + 0.5 м
м/км
Точность в "кинематике с п
остобработкой"
В плане: 5мм + 0,5 мм/
км / По высоте: 10мм + 0.8
мм/км
Точность в "режиме реальн
ого времени" (RTK)
В плане: 5мм + 0,5 мм/
км / По высоте: 10мм + 0.8
мм/км
SOKKIA CX-105L
Точность измерения углов (СКО
измерения угла одним приемо
м), сек
5
Дальность измерения расстоян
ия без отражателя, м
500
Дальность измерения расстоян
ия на 1 призму, м
5000
Точность измерения расстояния
на 1 призму, мм
(2 + 2ppm x D)
Точность измерения расстояния
без отражателя, мм
(3 + 2ppm x D)

11.

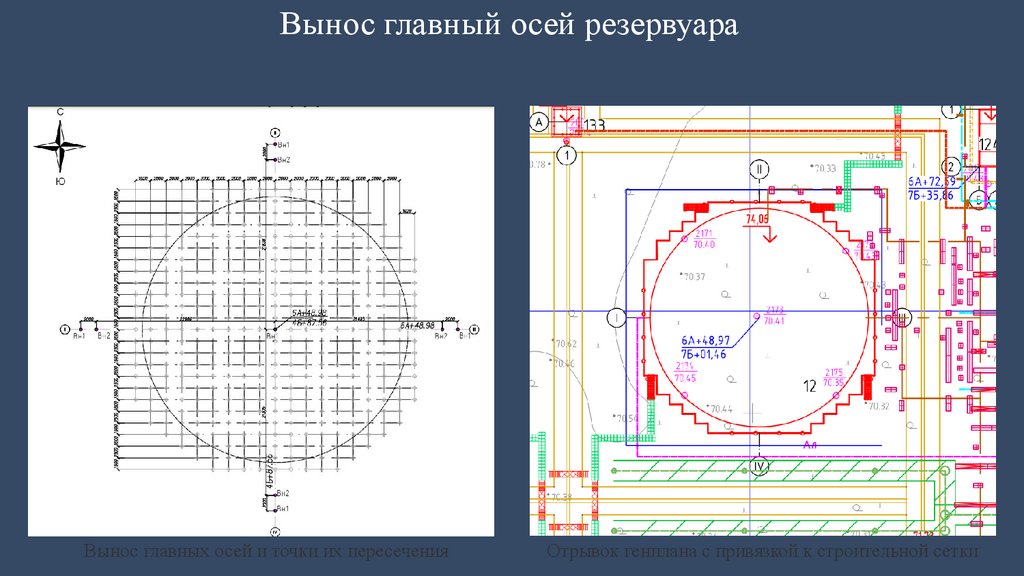

Вынос главный осей резервуара
Вынос главных осей и точки их пересечения
Отрывок генплана с привязкой к строительной сетки

12.

Вынос конструкций нулевого цикла

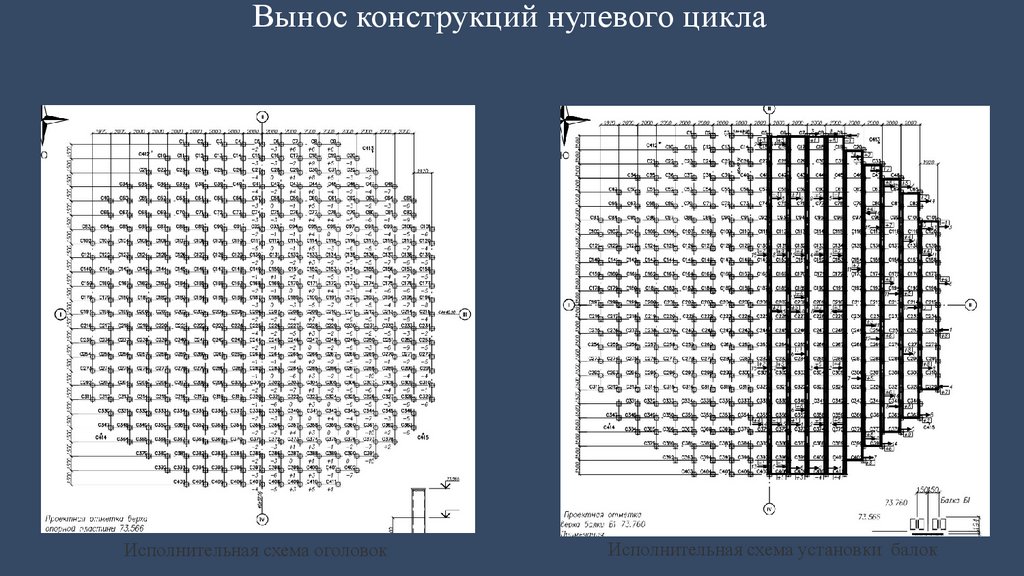

Исполнительная схема оголовок
Исполнительная схема установки балок

13.

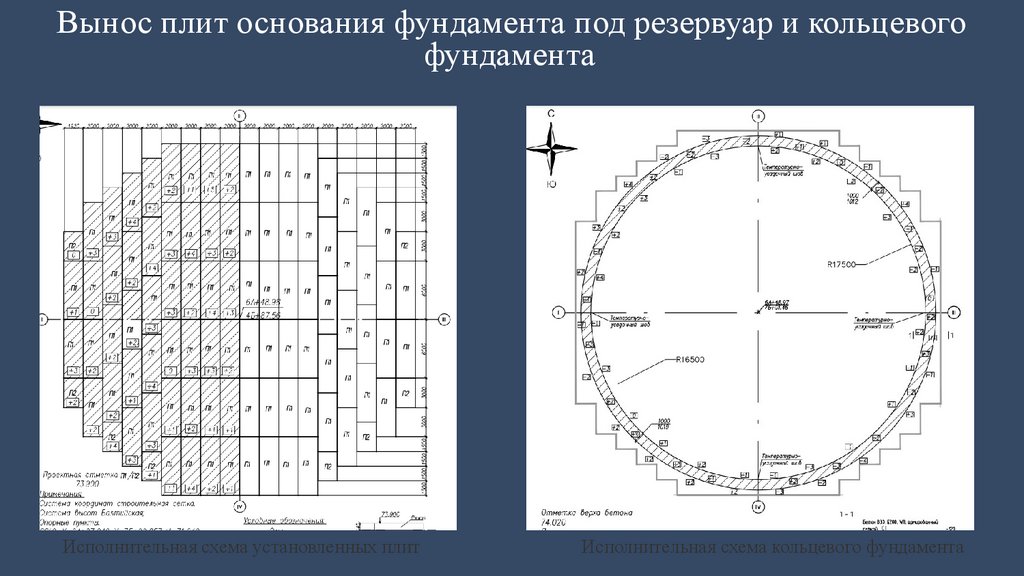

Вынос плит основания фундамента под резервуар и кольцевого
фундамента
Исполнительная схема установленных плит
Исполнительная схема кольцевого фундамента

14.

Вынос окрайки и стенок резервуара
На установленном днище необходимо:
• зафиксировать центр резервуара и закрепить его приваркой
шайбы
на шайбе закрепить разметочное приспособление,
обеспечивающее точность кольцевой разметки
• нанести оси резервуара
нанести риски установки листов первого пояса стенки
резервуара
• и нанести риски контроля вертикальности стенки.

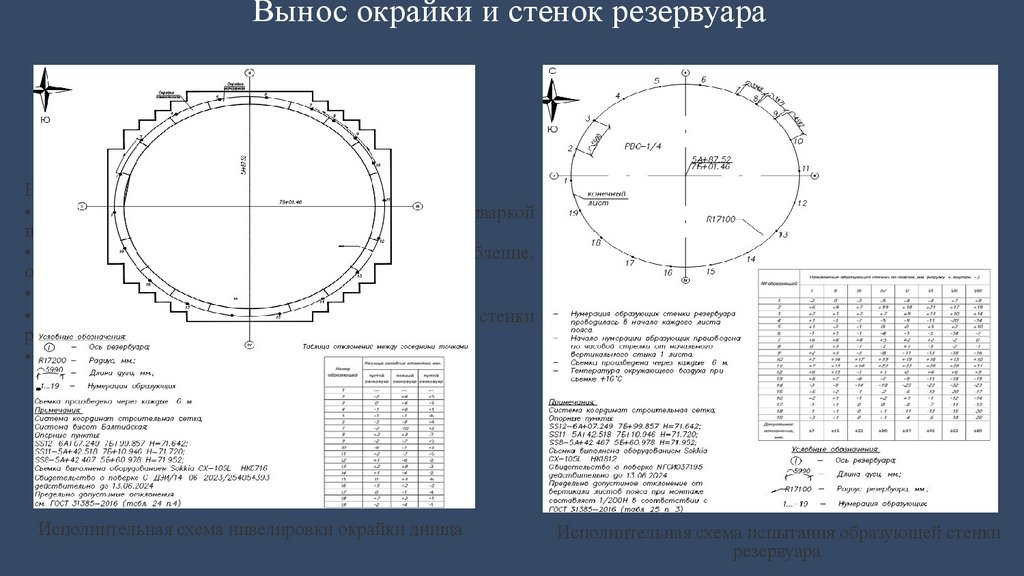

Исполнительная схема нивелировки окрайки днища
Исполнительная схема испытания образующей стенки
резервуара

15.

Вынос каркаса крыши и патрубков резервуара

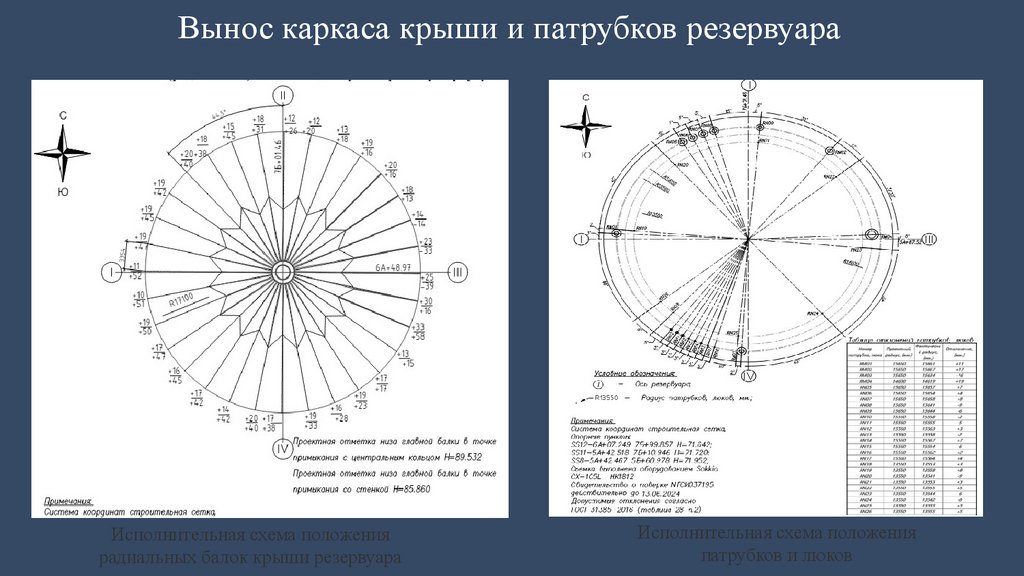

Исполнительная схема положения
радиальных балок крыши резервуара
Исполнительная схема положения
патрубков и люков

16.

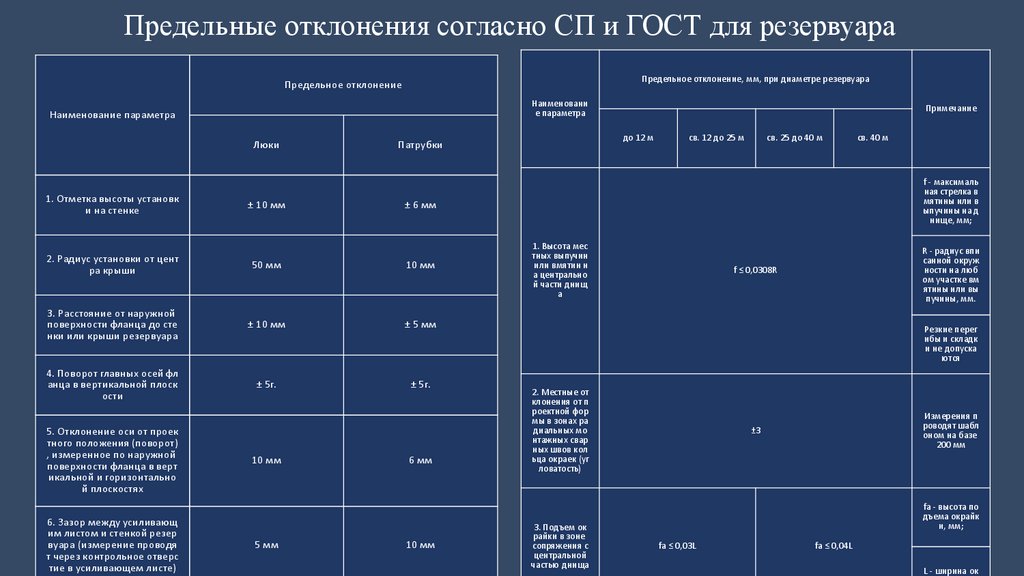

Предельные отклонения согласно СП и ГОСТ для резервуара
Предельные отклонения размеров и формы стационарных крыш
Предельное отклонение
Для одно-, двух- и трехрядного расположения
свай, а также кустов и
лент, предельные отклонения, согласно СП 45.13330.2017, составляют:
Наименование параметра
±0,2d поперек оси свайного ряда;
±0,3d вдоль оси свайного ряда, где dЛюки
- диаметр сваи.
Патрубки
Для сплошного свайного поля под зданием или сооружением
допустимые предельные отклонения составляют:
±0,2d
для крайних
свай;
1. Отметка
высоты установк
± 10 мм
± 6 мм
и на стенке
±0,4d для
средних свай.
Для одиночных свай допустимое отклонение составляет ±5 см, а для
свай-колонн - ±3 см.
2. Радиус установки от цент
50 мм
10 мм
Допустимые
предельные отклонения
в плановом положении
забивных,
ра крыши
набивных и буронабивных свай диаметром более 0,5 м составляют:
±10 см в поперечном направлении ряда;
3. Расстояние от наружной
±15
см в продольном
ряда при кустовом расположении
поверхности
фланца до сте направлении
± 10 мм
± 5 мм
свай;
нки или крыши резервуара
±8 см для круглых одиночных полых свай под колонны.
4. Поворот главных
осей фл отклонения отметок голов свай следующие:
Допустимые
предельные
анца в вертикальной плоск
± 5г.
± 5г.
±3 см для монолитных
ростверков;
ости
±1 см для сборных ростверков;
Отклонение
оси от проек без ростверков со сборным оголовком;
±55.см
для фундаментов
тного положения (поворот)
±3, измеренное
см для свай-колонн.
по наружной
поверхности фланца в верт
икальной и горизонтально
й плоскостях
6. Зазор между усиливающ
им листом и стенкой резер
вуара (измерение проводя
т через контрольное отверс
тие в усиливающем листе)
10 мм
5 мм
6 мм
10 мм
отклонение,
мм, при диаметре
резервуара
ПредельныеПредельное
отклонения
размеров
формы
днища резервуара
Предельные отклонения размеров патрубков и люков крыши
Допустимые
отклонение для балки, согласно СП
Наименовани
Отметки опорных узлов - Примечание
±10мм,
е70.13330.2012,
параметра
смещение доферм,
балок
ригелей
с
осей
на
оголовках
12 м
св. 12 до 25 м
св. 25 до 40 м
св. 40 м
колонн из плоскости рамы - ±15мм.
f - максималь
ная стрелка в
мятины или в
ыпучины на д
нище, мм;
Допустимые отклонение по высоте для плит согласно
СП 70.13330.2012 - ± 10мм
1. Высота мес
тных выпучин
или вмятин н
а центрально
й части днищ
а
R - радиус впи
санной окруж
ности на люб
ом участке вм
ятины или вы
пучины, мм.
f ≤ 0,0308R
Допустимые отклонения кольцевого фундамента,
определяемые в зоне расположения стенки согласно
Резкие перег
ГОСТ 31385-2016 :
ибы и складк
и не допуска
разность отметок смежных точек через каждые
6м–
ются
8мм;
2.разность
Местные от
отметок любых других точек – 12 мм;
клонения от п
роектной фор
Измерения
п
ширина
кольцевого фундамента каждые 6м – роводят
от 0шаблдо
мы
в зонах ра
диальных мо
±3
оном
на
базе
+50мм.
нтажных
свар
200 мм
ных швов кол
Гидроизоляция
+5мм.
ьца
окраек (уг
ловатость)
3. Подъем ок
райки в зоне
сопряжения с
центральной
частью днища
fa - высота по
дъема окрайк
и, мм;
fa ≤ 0,03L
fa ≤ 0,04L
L - ширина ок

17.

Проектные данные из профиля и плана трассы газопровода
Переносу в натуру подлежат следующие элементы трассы:
точки подключения присоединения, и пересечения с другими
коммуникациями,
углы поворота, створные знаки
колодцы, камеры,
а также ось основной сети для совмещенных прокладок.
прямолинейные участки закрепляются не реже 1 км,
и переходы через водные преграды на каждом берегу.

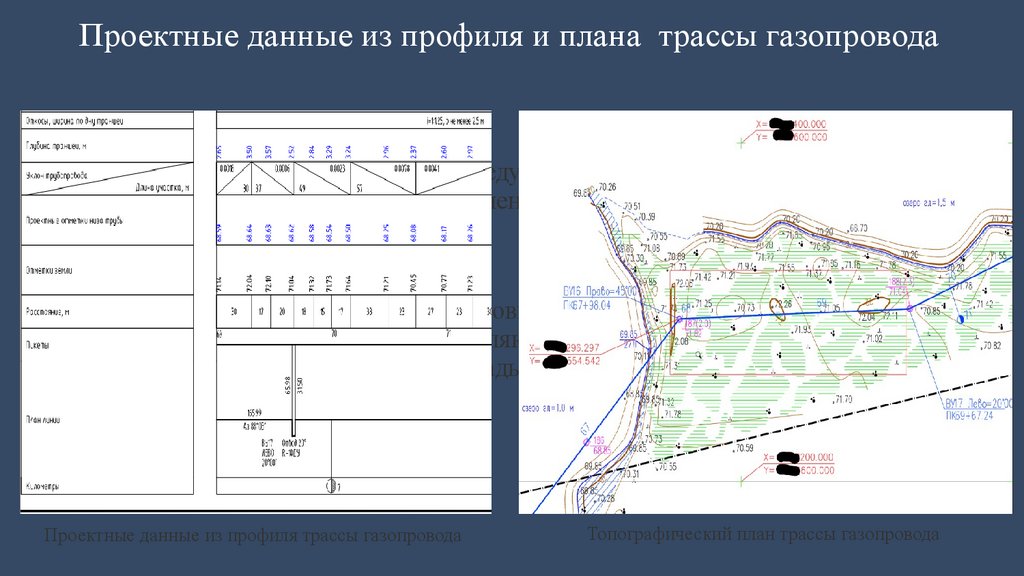

Проектные данные из профиля трассы газопровода
Топографический план трассы газопровода

18.

Разработка траншеи
Съемка проводится :
на ровных участках трассы - через каждые 50
м;
на участках вертикальных кривых упругого
изгиба - через каждые 10 м;
на участках вертикальных кривых с
холодногнутыми отводами - через каждые 2
м;
на участках вертикальных кривых с
крутоизогнутыми отводами радиусом 5 DN через 1 м;
на продольных уклонах трассы более 10° через каждые 20 м;
на переходах через малые водные преграды с
упругим изгибом трубопровода через каждые
10 м и с холодногнутыми отводами - через 2
м.

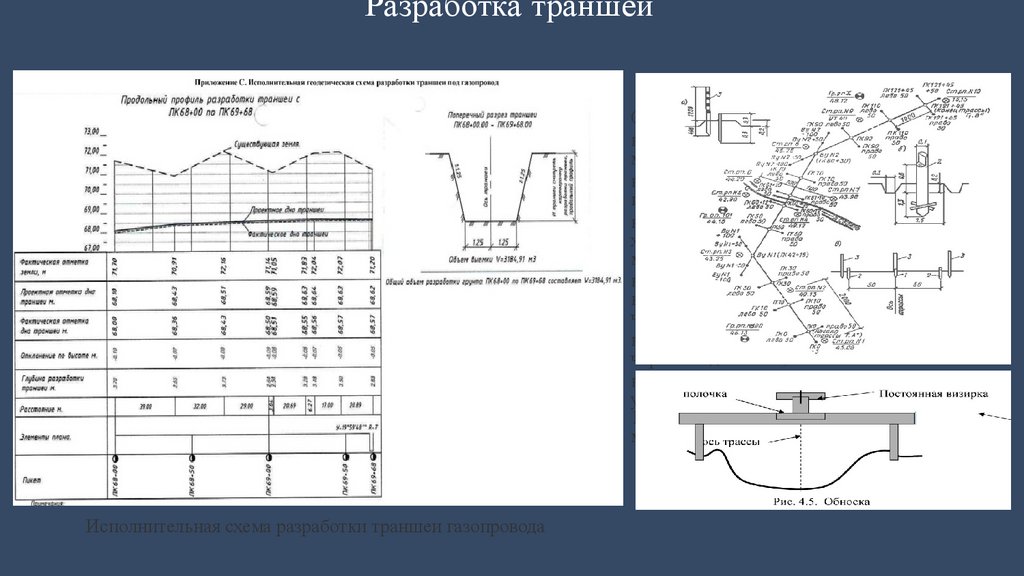

Исполнительная схема разработки траншеи газопровода

19.

Укладка трубы в траншею

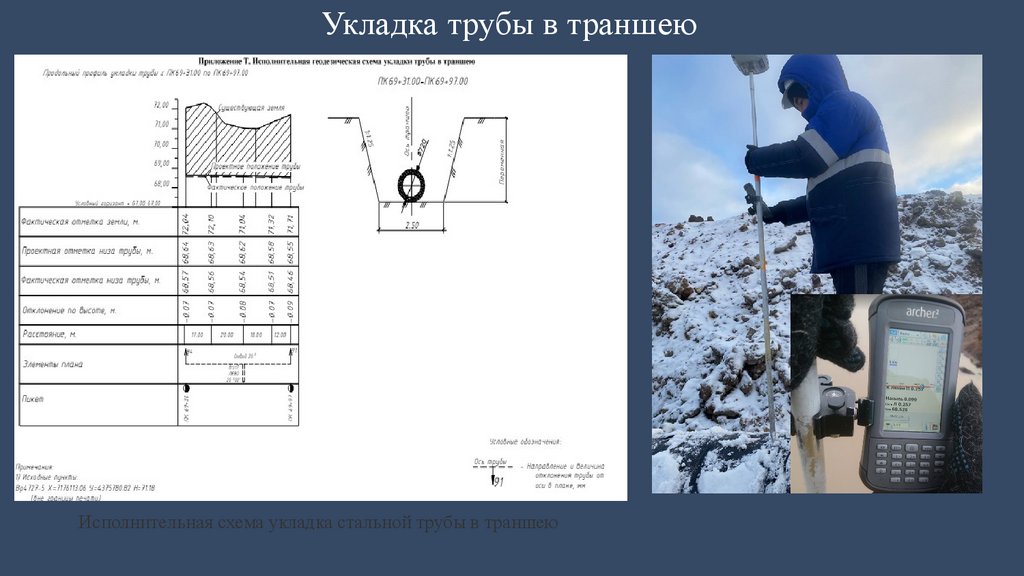

Исполнительная схема укладка стальной трубы в траншею

20.

Обратная засыпка газопровода

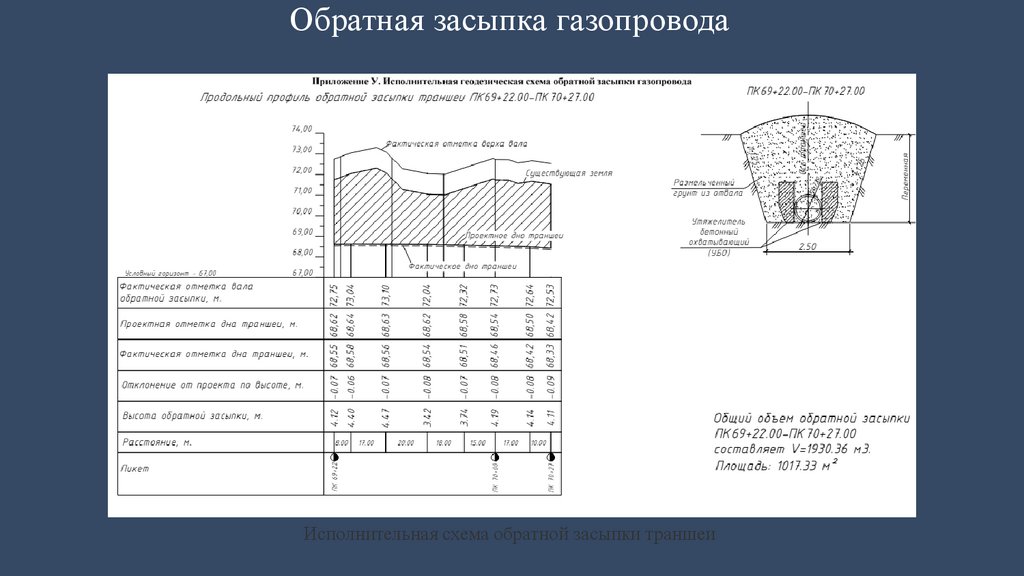

Исполнительная схема обратной засыпки траншеи

21.

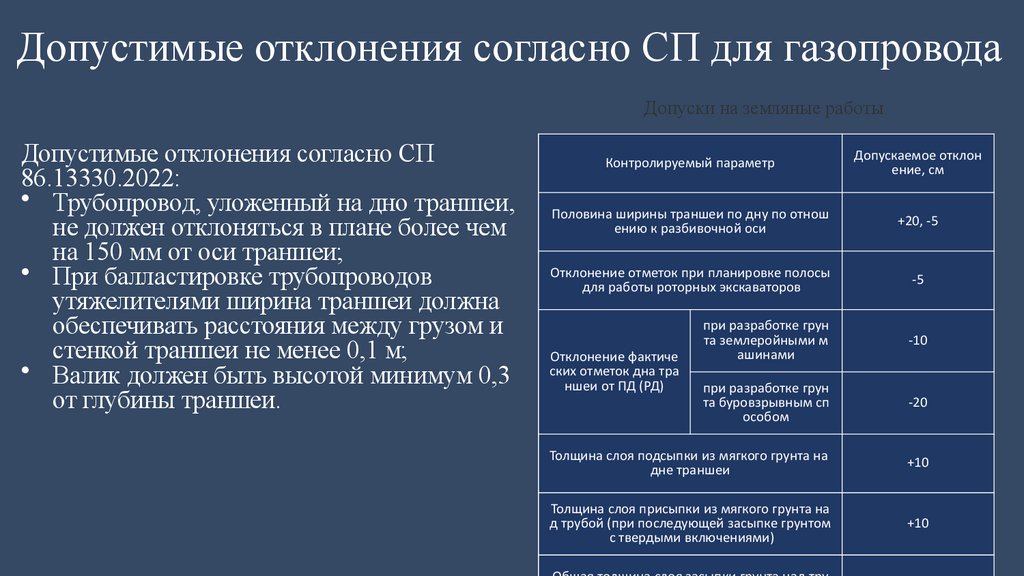

Допустимые отклонения согласно СП для газопровода
Допуски на земляные работы
Допустимые отклонения согласно СП
86.13330.2022:
• Трубопровод, уложенный на дно траншеи,
не должен отклоняться в плане более чем
на 150 мм от оси траншеи;
• При балластировке трубопроводов
утяжелителями ширина траншеи должна
обеспечивать расстояния между грузом и
стенкой траншеи не менее 0,1 м;
• Валик должен быть высотой минимум 0,3
от глубины траншеи.
Контролируемый параметр
Допускаемое отклон
ение, см
Половина ширины траншеи по дну по отнош
ению к разбивочной оси
+20, -5
Отклонение отметок при планировке полосы
для работы роторных экскаваторов
-5
при разработке грун
та землеройными м
ашинами
-10
при разработке грун
та буровзрывным сп
особом
-20
Толщина слоя подсыпки из мягкого грунта на
дне траншеи
+10
Толщина слоя присыпки из мягкого грунта на
д трубой (при последующей засыпке грунтом
с твердыми включениями)
+10
Отклонение фактиче
ских отметок дна тра
ншеи от ПД (РД)

22.

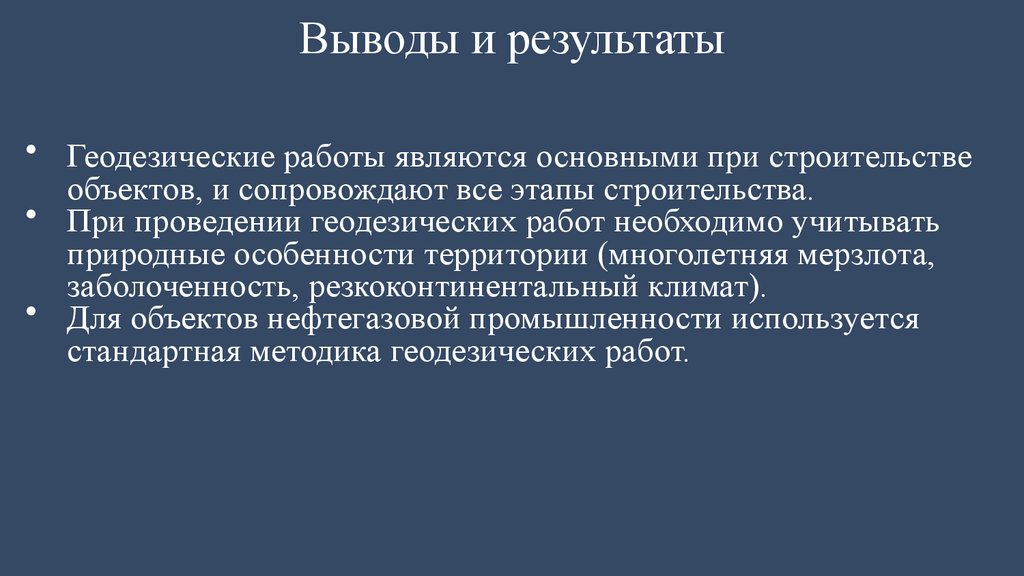

Выводы и результаты
• Геодезические работы являются основными при строительстве
объектов, и сопровождают все этапы строительства.
• При проведении геодезических работ необходимо учитывать
природные особенности территории (многолетняя мерзлота,
заболоченность, резкоконтинентальный климат).
• Для объектов нефтегазовой промышленности используется
стандартная методика геодезических работ.

23.

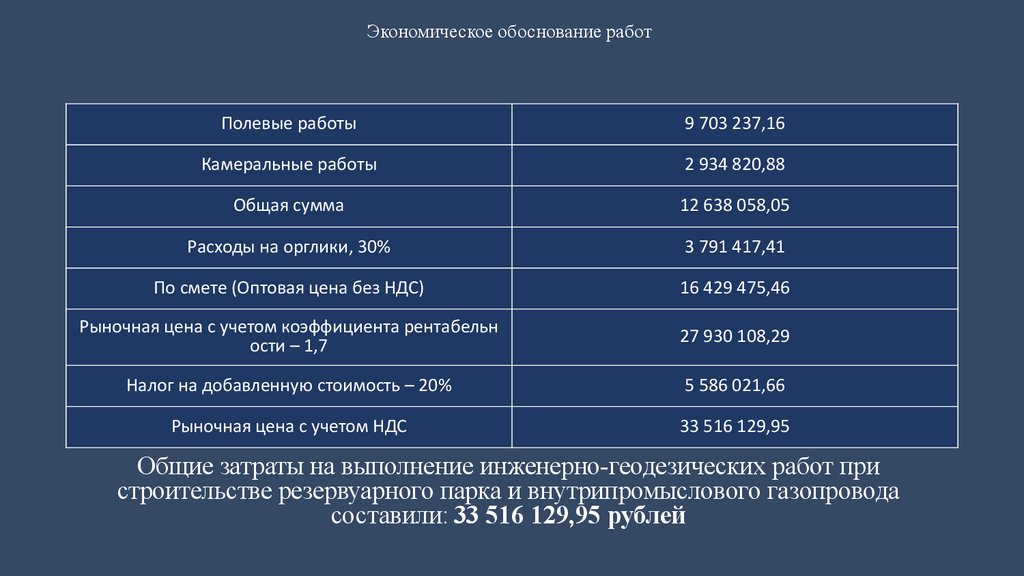

Экономическое обоснование работ
Полевые работы
9 703 237,16
Камеральные работы
2 934 820,88
Общая сумма
12 638 058,05
Расходы на орглики, 30%
3 791 417,41
По смете (Оптовая цена без НДС)
16 429 475,46
Рыночная цена с учетом коэффициента рентабельн
ости – 1,7
27 930 108,29
Налог на добавленную стоимость – 20%
5 586 021,66
Рыночная цена с учетом НДС
33 516 129,95
Общие затраты на выполнение инженерно-геодезических работ при
строительстве резервуарного парка и внутрипромыслового газопровода
составили: 33 516 129,95 рублей

24.

Спасибо з а внимание
