Практические работы 1-3 ТОРН

1.

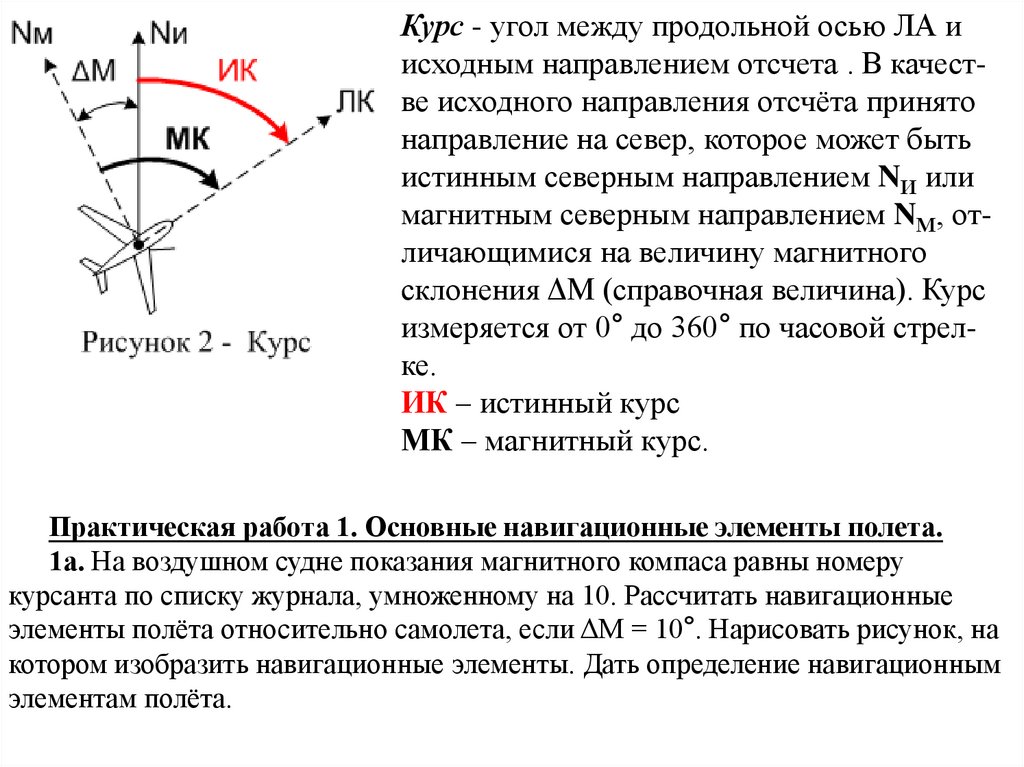

Курс - угол между продольной осью ЛА и
исходным направлением отсчета . В качестве исходного направления отсчёта принято
направление на север, которое может быть
истинным северным направлением NИ или
магнитным северным направлением NМ, отличающимися на величину магнитного
склонения ΔМ (справочная величина). Курс
измеряется от 0° до 360° по часовой стрелке.
ИК – истинный курс
МК – магнитный курс.
Практическая работа 1. Основные навигационные элементы полета.
1а. На воздушном судне показания магнитного компаса равны номеру
курсанта по списку журнала, умноженному на 10. Рассчитать навигационные
элементы полёта относительно самолета, если ΔМ = 10°. Нарисовать рисунок, на
котором изобразить навигационные элементы. Дать определение навигационным
элементам полёта.

2.

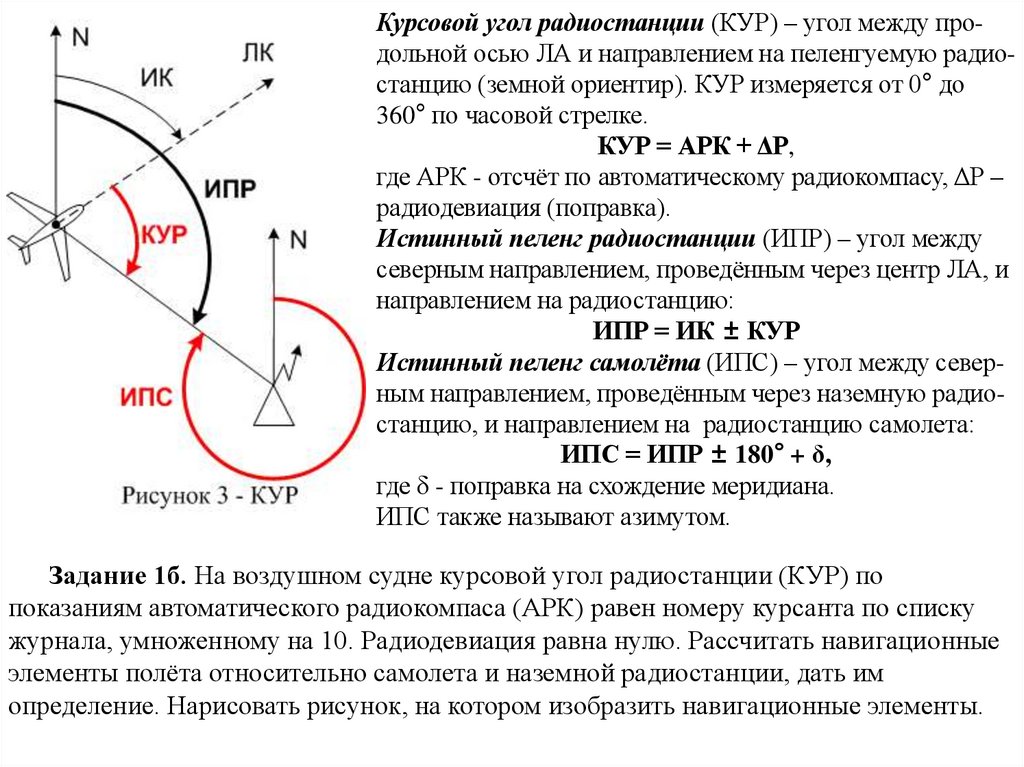

Курсовой угол радиостанции (КУР) – угол между продольной осью ЛА и направлением на пеленгуемую радиостанцию (земной ориентир). КУР измеряется от 0° до
360° по часовой стрелке.
КУР = АРК + ΔР,
где АРК - отсчёт по автоматическому радиокомпасу, ΔР –
радиодевиация (поправка).
Истинный пеленг радиостанции (ИПР) – угол между
северным направлением, проведённым через центр ЛА, и
направлением на радиостанцию:
ИПР = ИК ± КУР
Истинный пеленг самолёта (ИПС) – угол между северным направлением, проведённым через наземную радиостанцию, и направлением на радиостанцию самолета:
ИПС = ИПР ± 180° + δ,
где δ - поправка на схождение меридиана.
ИПС также называют азимутом.
Задание 1б. На воздушном судне курсовой угол радиостанции (КУР) по
показаниям автоматического радиокомпаса (АРК) равен номеру курсанта по списку
журнала, умноженному на 10. Радиодевиация равна нулю. Рассчитать навигационные
элементы полёта относительно самолета и наземной радиостанции, дать им
определение. Нарисовать рисунок, на котором изобразить навигационные элементы.

3.

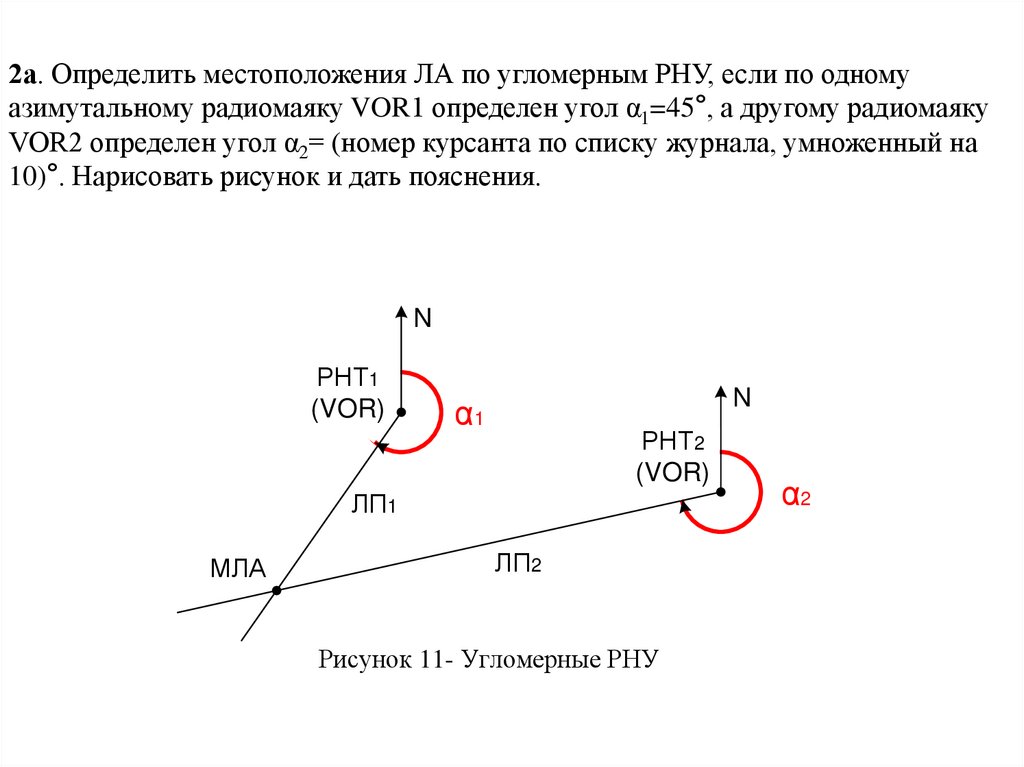

2а. Определить местоположения ЛА по угломерным РНУ, если по одному
азимутальному радиомаяку VOR1 определен угол α1=45°, а другому радиомаяку
VOR2 определен угол α2= (номер курсанта по списку журнала, умноженный на
10)°. Нарисовать рисунок и дать пояснения.
N
РНТ1
(VOR)
N
α1
РНТ2
(VOR)
ЛП1
МЛА
ЛП2
Рисунок 11- Угломерные РНУ
α2

4.

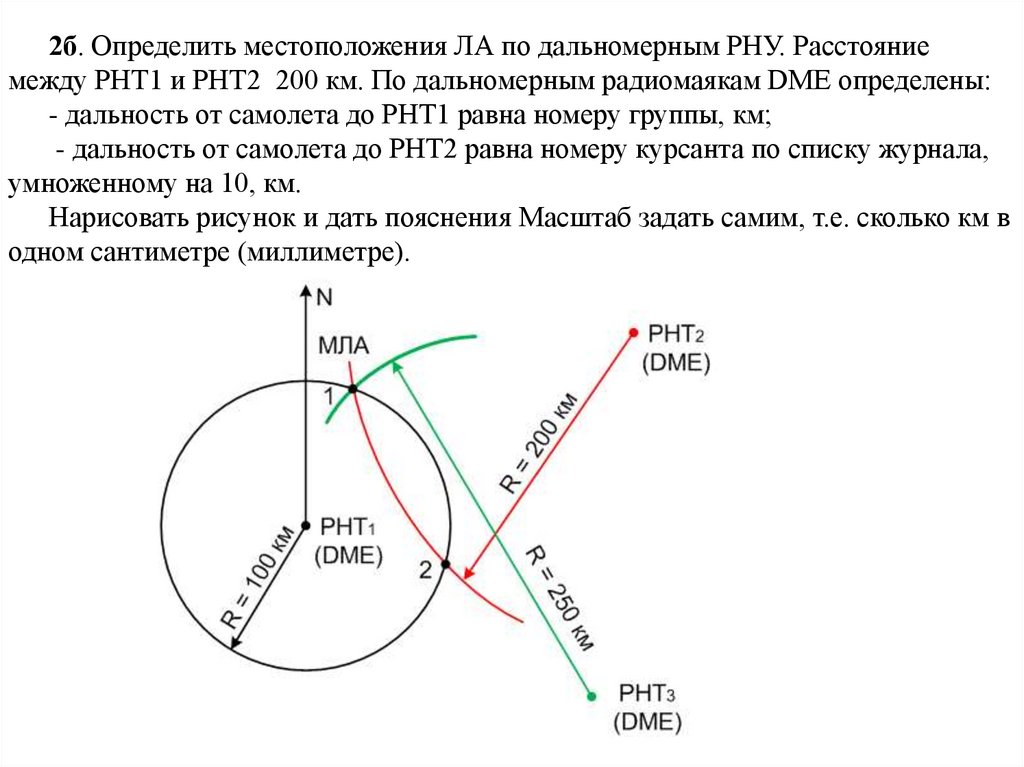

2б. Определить местоположения ЛА по дальномерным РНУ. Расстояние
между РНТ1 и РНТ2 200 км. По дальномерным радиомаякам DME определены:
- дальность от самолета до РНТ1 равна номеру группы, км;
- дальность от самолета до РНТ2 равна номеру курсанта по списку журнала,
умноженному на 10, км.
Нарисовать рисунок и дать пояснения Масштаб задать самим, т.е. сколько км в
одном сантиметре (миллиметре).
Рисунок 12 - Дальномерные РНУ
