Проект автоматизации устройства подачи материала на механо-сборочном участке

1. Проект автоматизации устройства подачи материала на механо-сборочном участке

Министерство образования Рязанской области
Областное государственное бюджетное
профессиональное образовательное учреждение
«РЯЗАНСКИЙ КОЛЛЕДЖ ЭЛЕКТРОНИКИ»
Дипломный проект на тему:

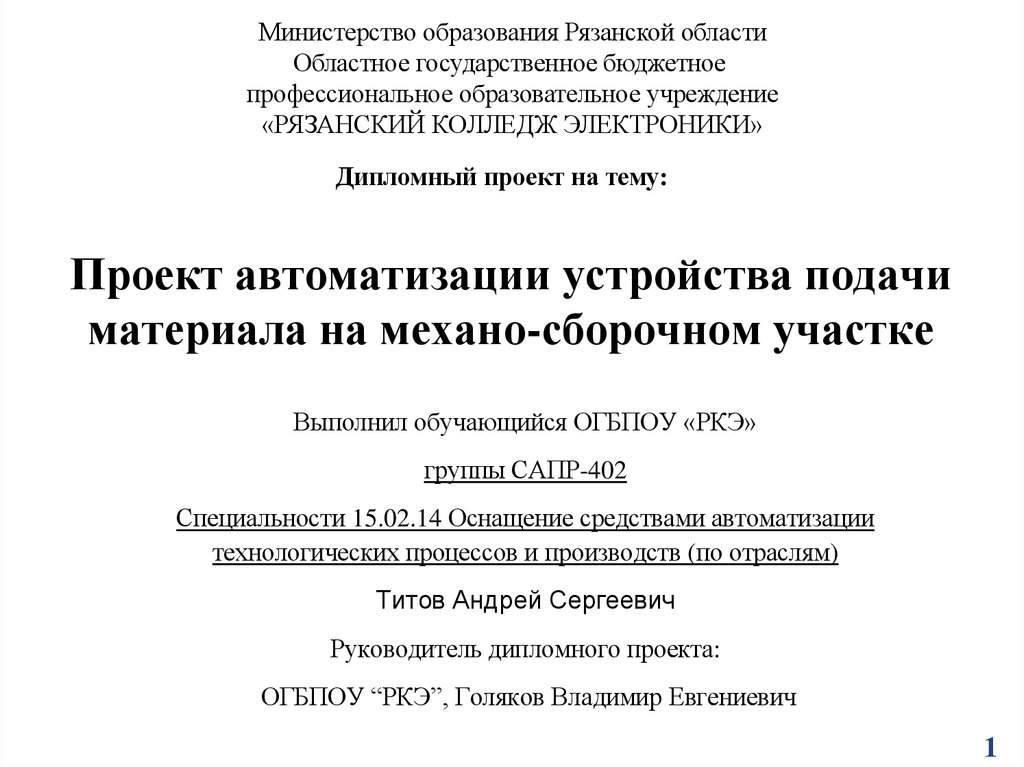

Проект автоматизации устройства подачи
материала на механо-сборочном участке
Выполнил обучающийся ОГБПОУ «РКЭ»
группы САПР-402
Специальности 15.02.14 Оснащение средствами автоматизации
технологических процессов и производств (по отраслям)
Титов Андрей Сергеевич
Руководитель дипломного проекта:
ОГБПОУ “РКЭ”, Голяков Владимир Евгениевич
1

2. Введение

Склады представляют собой сложное хозяйство, оснащенное высокопроизводительным
специальным оборудованием. До недавнего времени основными средствами механизации
работ на складах тарно-штучных грузов служили мостовые краны, напольные погрузчики и
штабелеры. Однако по мере роста потребности в складских помещениях все более
очевидными стали недостатки напольных погрузочно-разгрузочных машин – необходимость
в устройстве широких проходов для движения погрузчиков и штабелеров и ограниченная
высота подъема груза.

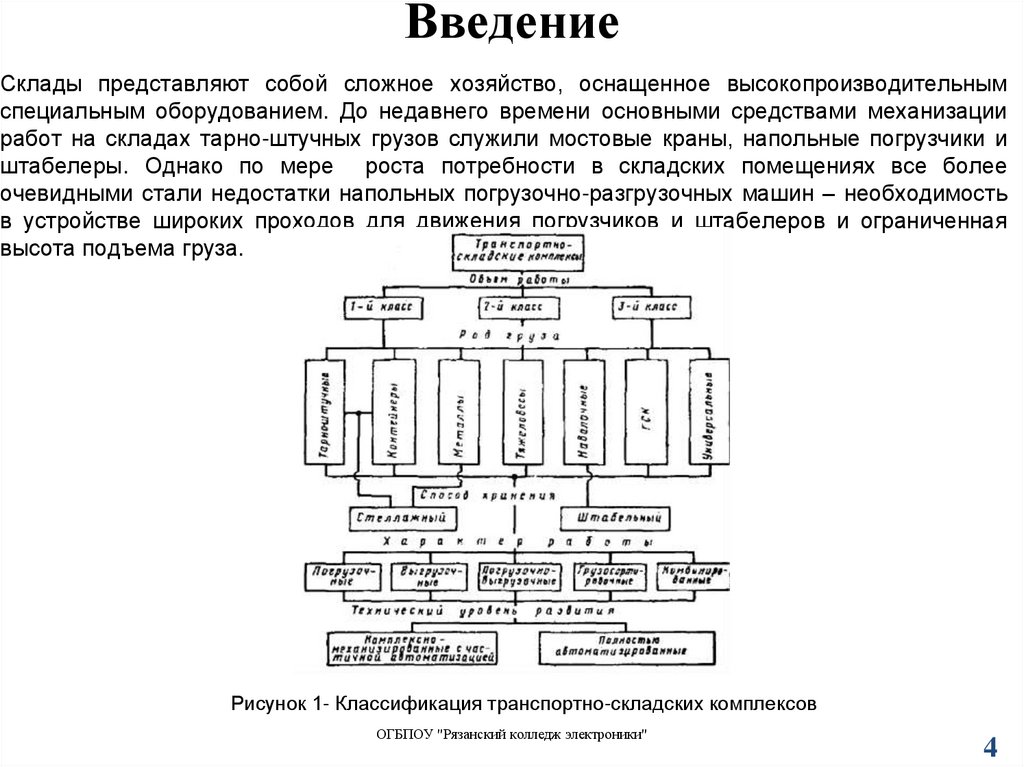

Рисунок 1- Классификация транспортно-складских комплексов
ОГБПОУ "Рязанский колледж электроники"
4

3. Цель проекта

Целью дипломного проекта разработать проект автоматизации устройства подачи материала на
механо-сборочном участке со склада готовой продукции
Рисунок 2- Логотип завода Красное знамя
ОГБПОУ "Рязанский колледж электроники"
6

4. Раздел 1 Теоретический

В
данном
разделе
описывается:
• Обзор
существующих
конструкций
• Выбор рациональной схемы
крана-штабелера.
• Общая компоновка
• Телескопический захват
• Система управления

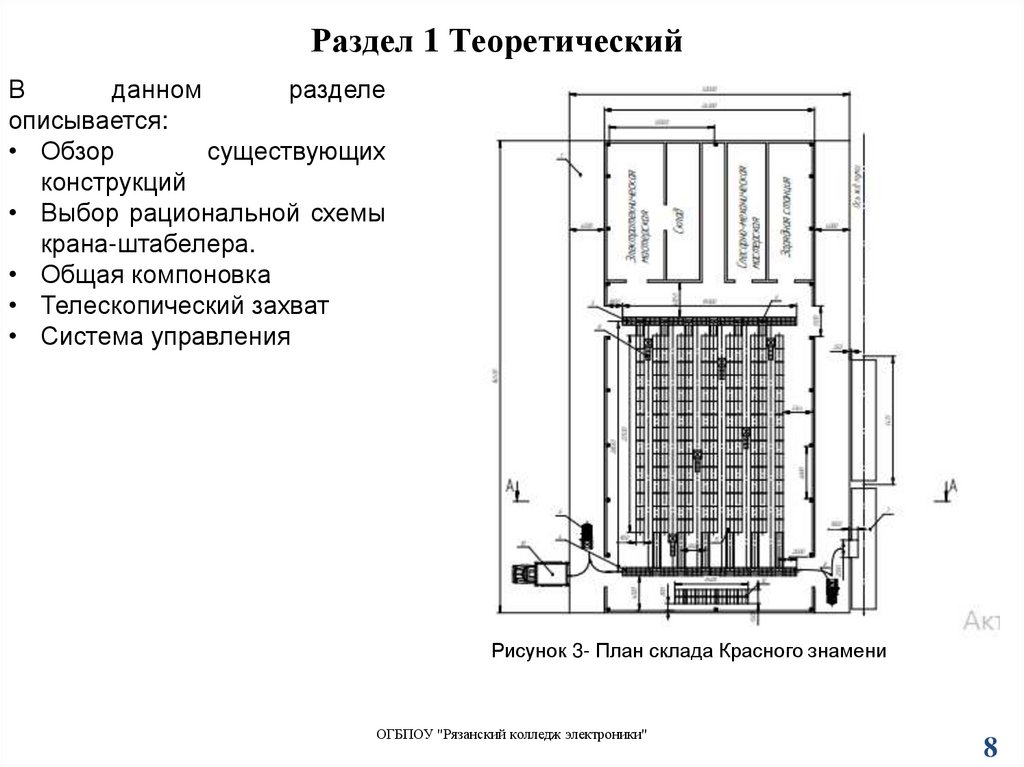

Рисунок 3- План склада Красного знамени
ОГБПОУ "Рязанский колледж электроники"
8

5. Раздел 2 Конструкторский

В данном разделе производится :
Анализ различных вариантов конструктивного исполнения
основных расчетов крана-штабелера
Общие положения
Производится расчет стеллажных кранов-штабелеров
и
Для расчета металлоконструкций подготавливают геометрические
характеристики сечений ходовой балки, колонн, верхней балки, а также
расчетные сопротивления и модуль упругости материала.

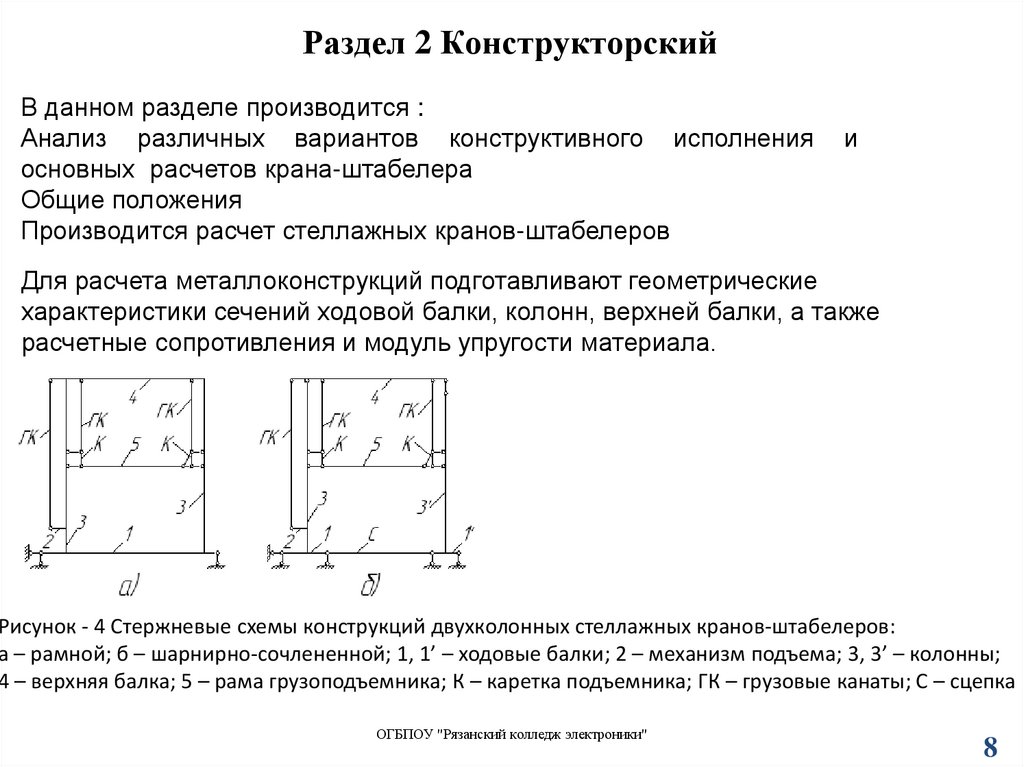

Рисунок - 4 Стержневые схемы конструкций двухколонных стеллажных кранов-штабелеров:
а – рамной; б – шарнирно-сочлененной; 1, 1’ – ходовые балки; 2 – механизм подъема; 3, 3’ – колонны;
4 – верхняя балка; 5 – рама грузоподъемника; К – каретка подъемника; ГК – грузовые канаты; С – сцепка
ОГБПОУ "Рязанский колледж электроники"
8

6.

Раздел 3 Технологический
В процессе разработки данного проекта описываю конструкции и предварительно
разрабатываю чертеж общего вида крана-штабелера

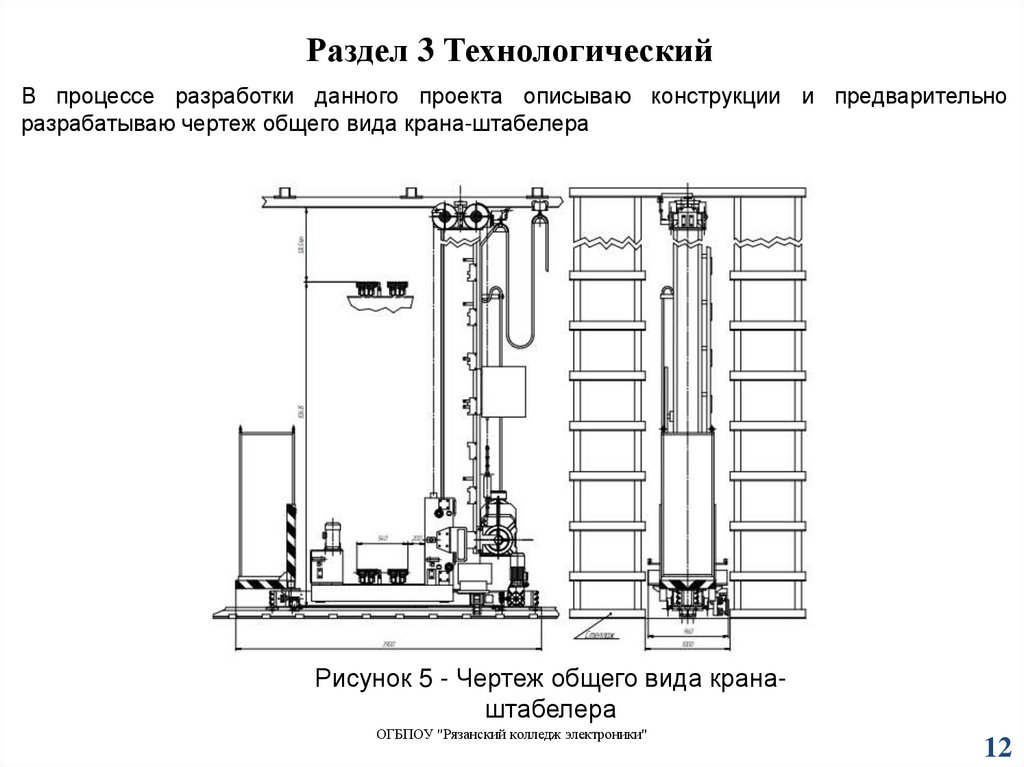

Рисунок 5 - Чертеж общего вида кранаштабелера
ОГБПОУ "Рязанский колледж электроники"
12

7.

Раздел 4 Конструкторский
В процессе разработки данного проекта произвожу
Расчет механизма передвижения тележки
Выбираю мотор-редуктор
Рассчитываю механизм подъема
Поднимаю вопросы техники безопасности на складе готовой продукции

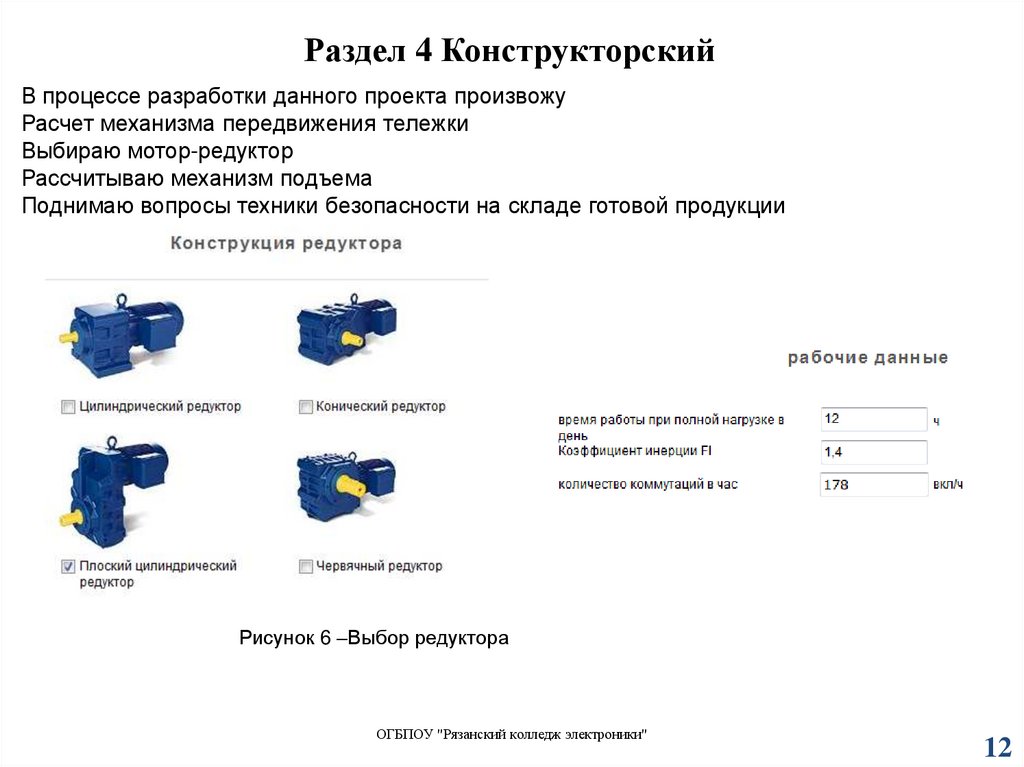

Рисунок 6 –Выбор редуктора
ОГБПОУ "Рязанский колледж электроники"
12

8.

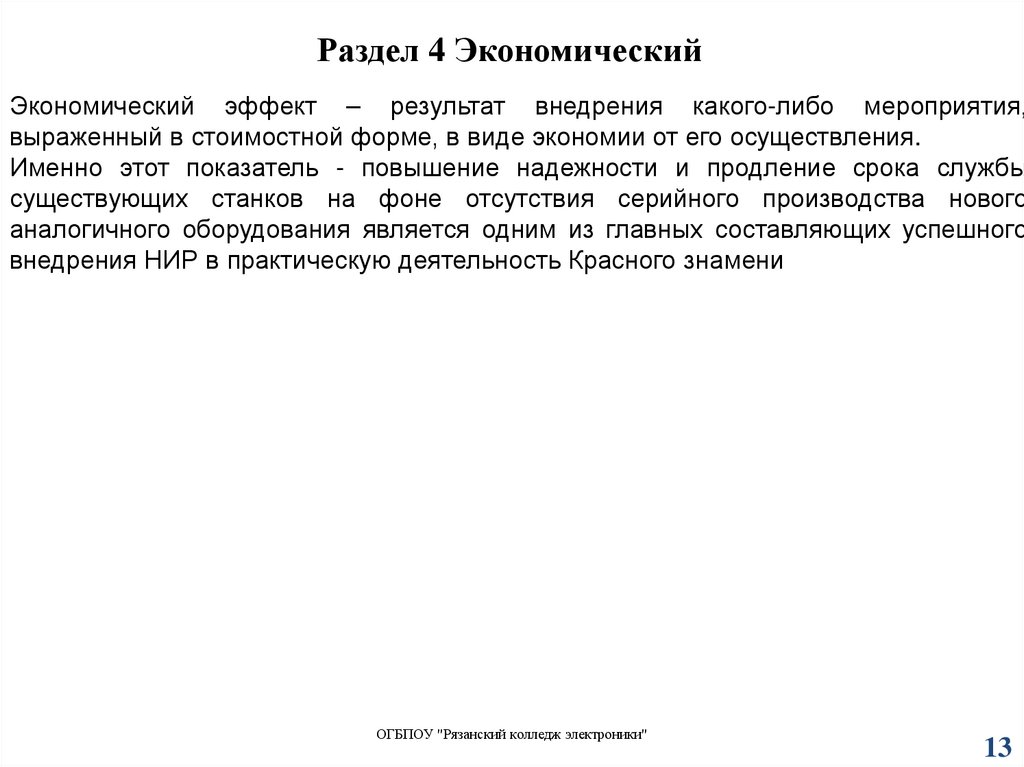

Раздел 4 Экономический
Экономический эффект – результат внедрения какого-либо мероприятия,
выраженный в стоимостной форме, в виде экономии от его осуществления.
Именно этот показатель - повышение надежности и продление срока службы
существующих станков на фоне отсутствия серийного производства нового
аналогичного оборудования является одним из главных составляющих успешного
внедрения НИР в практическую деятельность Красного знамени
ОГБПОУ "Рязанский колледж электроники"
13

9. Выводы

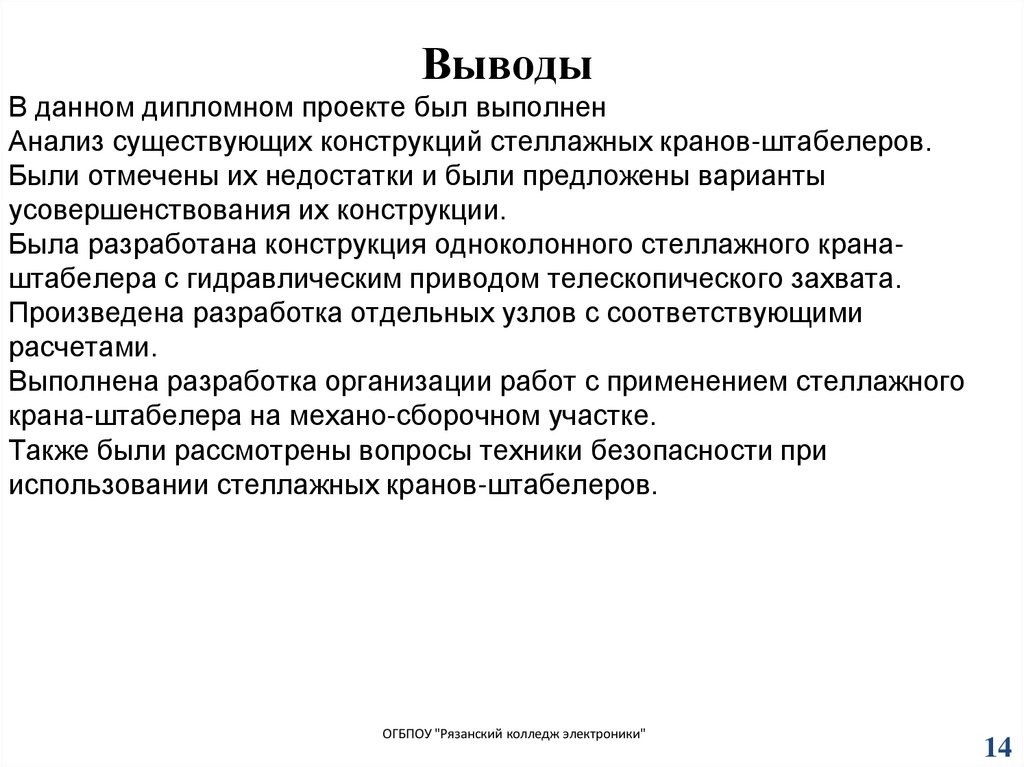

В данном дипломном проекте был выполнен
Анализ существующих конструкций стеллажных кранов-штабелеров.
Были отмечены их недостатки и были предложены варианты
усовершенствования их конструкции.
Была разработана конструкция одноколонного стеллажного кранаштабелера с гидравлическим приводом телескопического захвата.
Произведена разработка отдельных узлов с соответствующими
расчетами.
Выполнена разработка организации работ с применением стеллажного
крана-штабелера на механо-сборочном участке.
Также были рассмотрены вопросы техники безопасности при
использовании стеллажных кранов-штабелеров.
ОГБПОУ "Рязанский колледж электроники"
14

10. СПАСИБО ЗА ВНИМАНИЕ
