Производство алюминиевой кашированной фольги для упаковки изделий из кисломолочных продуктов

1.

Тема выпускной квалификационной работы:
«Производство алюминиевой кашированной фольги для
упаковки изделий из кисломолочных продуктов»
Выполнил студент гр. ЦМ 20-02Б
Руководитель ст. преподаватель каф. ОМ ИЦМиМ СФУ
.
Красноярск
2025
Деньгин Е.Е.
Катрюк В.П.

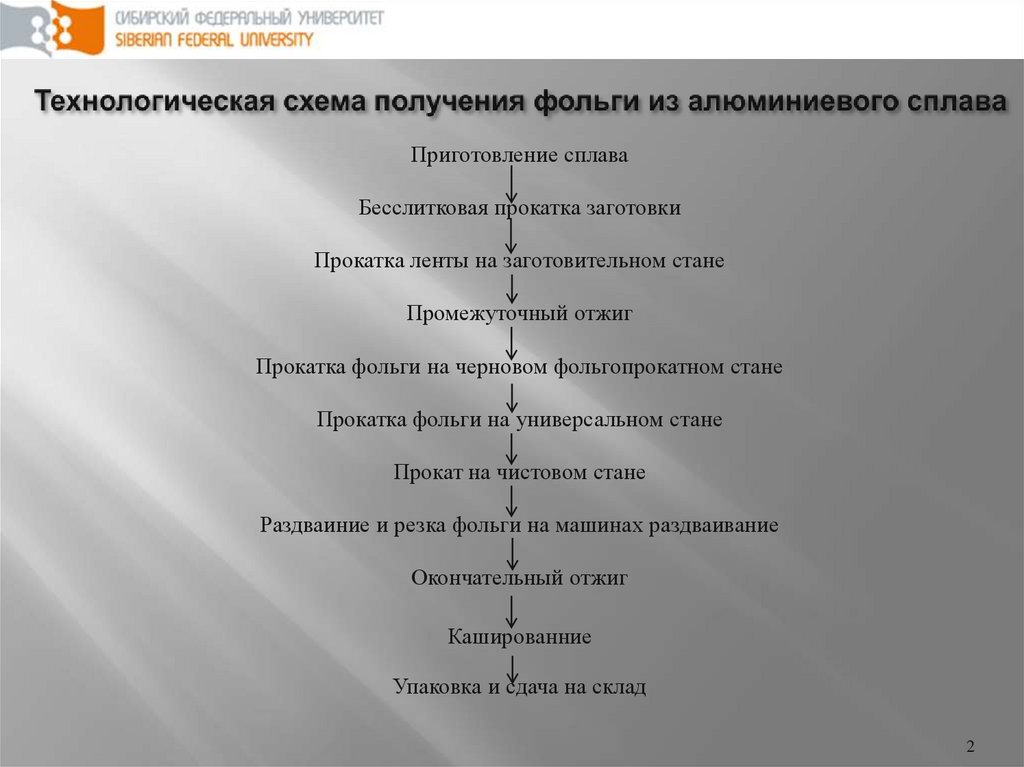

2. Технологическая схема получения фольги из алюминиевого сплава

Приготовление сплава
Бесслитковая прокатка заготовки
Прокатка ленты на заготовительном стане
Промежуточный отжиг
Прокатка фольги на черновом фольгопрокатном стане
Прокатка фольги на универсальном стане
Прокат на чистовом стане
Раздваиние и резка фольги на машинах раздваивание
Окончательный отжиг
Кашированние
Упаковка и сдача на склад
2

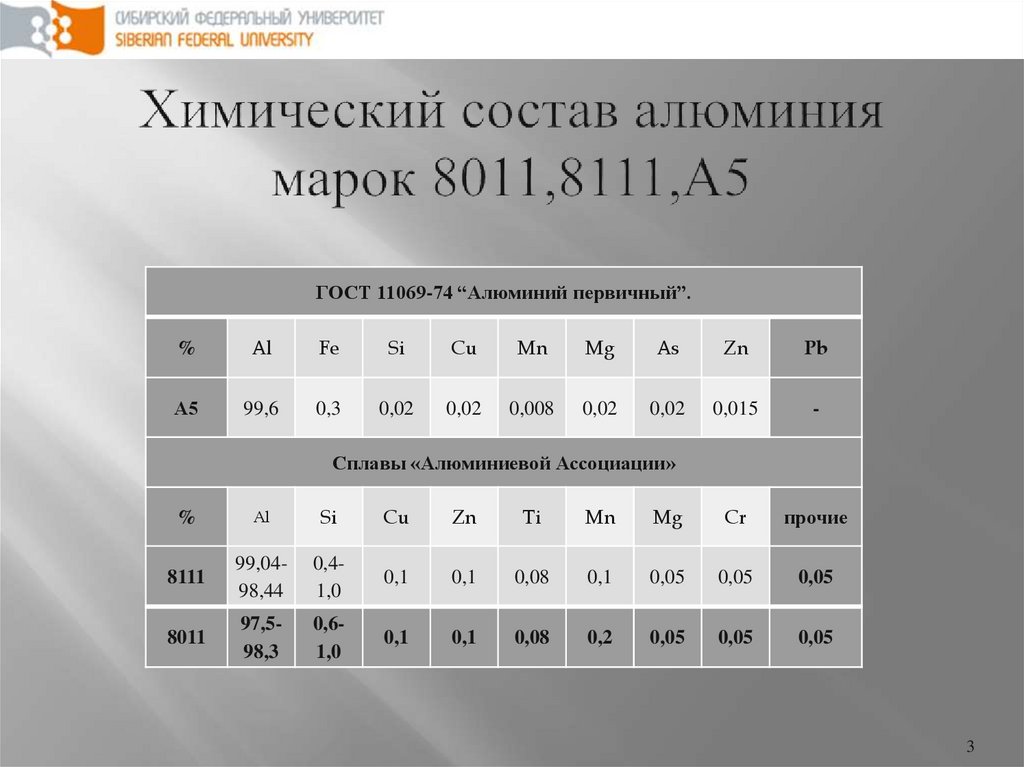

3. Химический состав алюминия марок 8011,8111,А5

ГОСТ 11069-74 “Алюминий первичный”.
%
Al
Fe
Si
Cu
Mn
Mg
As
Zn
Pb
А5
99,6
0,3
0,02
0,02
0,008
0,02
0,02
0,015
-
Сплавы «Алюминиевой Ассоциации»
%
Al
Si
Cu
Zn
Ti
Mn
Mg
Cr
прочие
8111
99,0498,44
0,41,0
0,1
0,1
0,08
0,1
0,05
0,05
0,05
8011
97,598,3
0,61,0
0,1
0,1
0,08
0,2
0,05
0,05
0,05
3

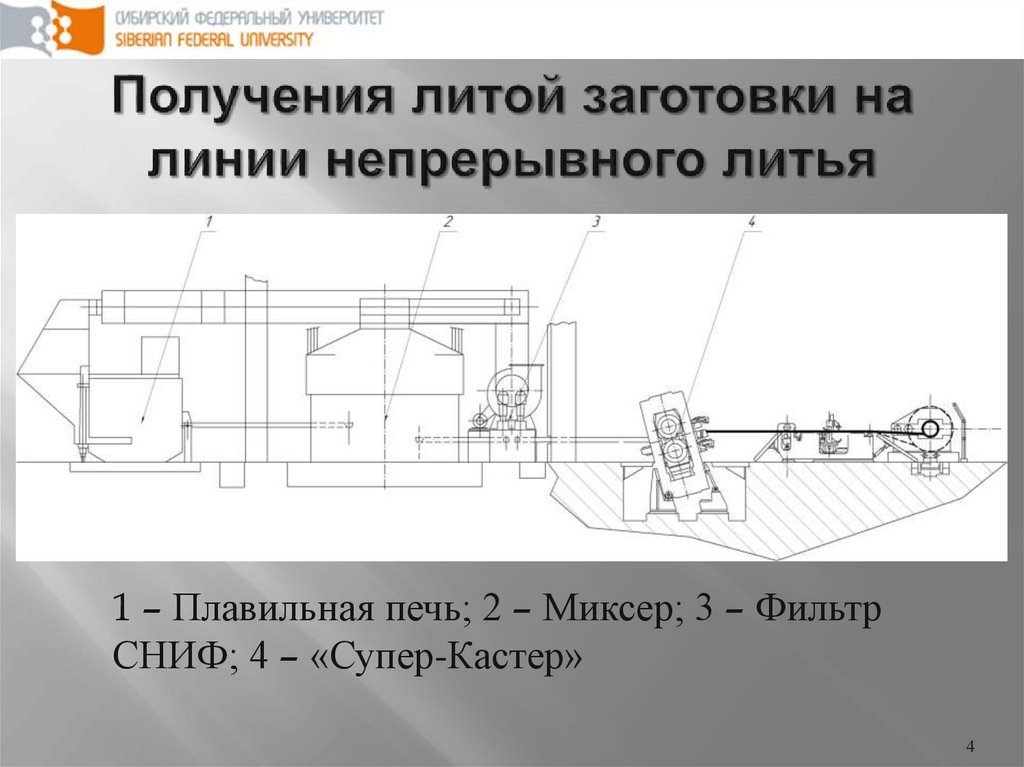

4. Получения литой заготовки на линии непрерывного литья

1 – Плавильная печь; 2 – Миксер; 3 – Фильтр
СНИФ; 4 – «Супер-Кастер»
4

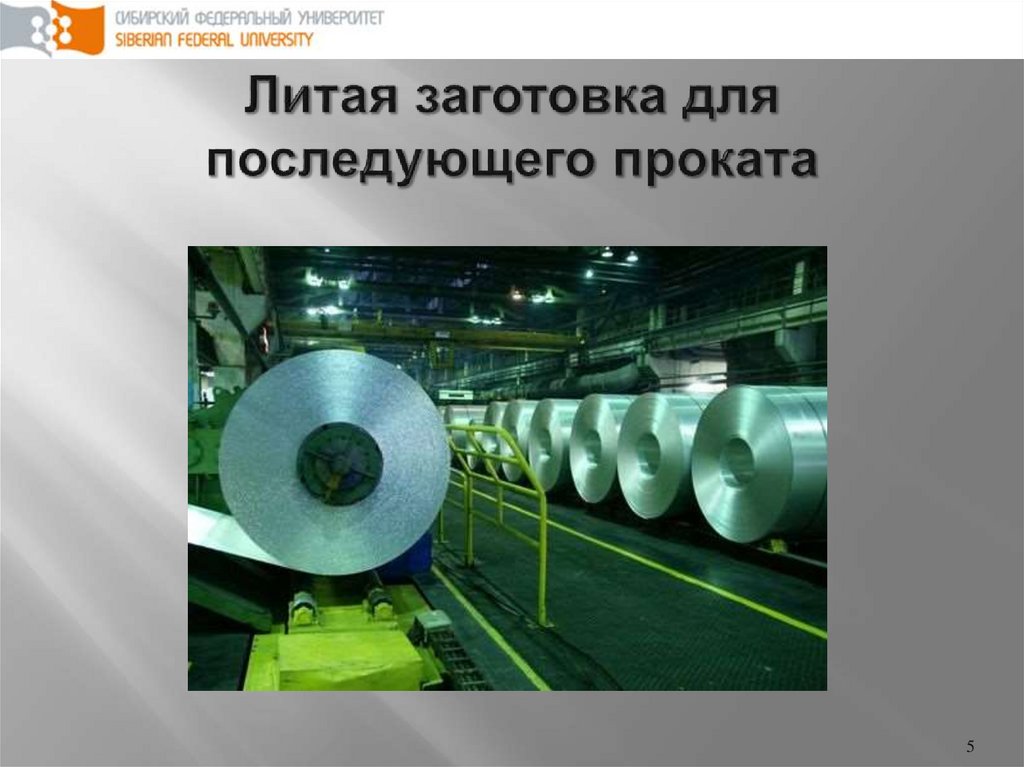

5. Литая заготовка для последующего проката

5

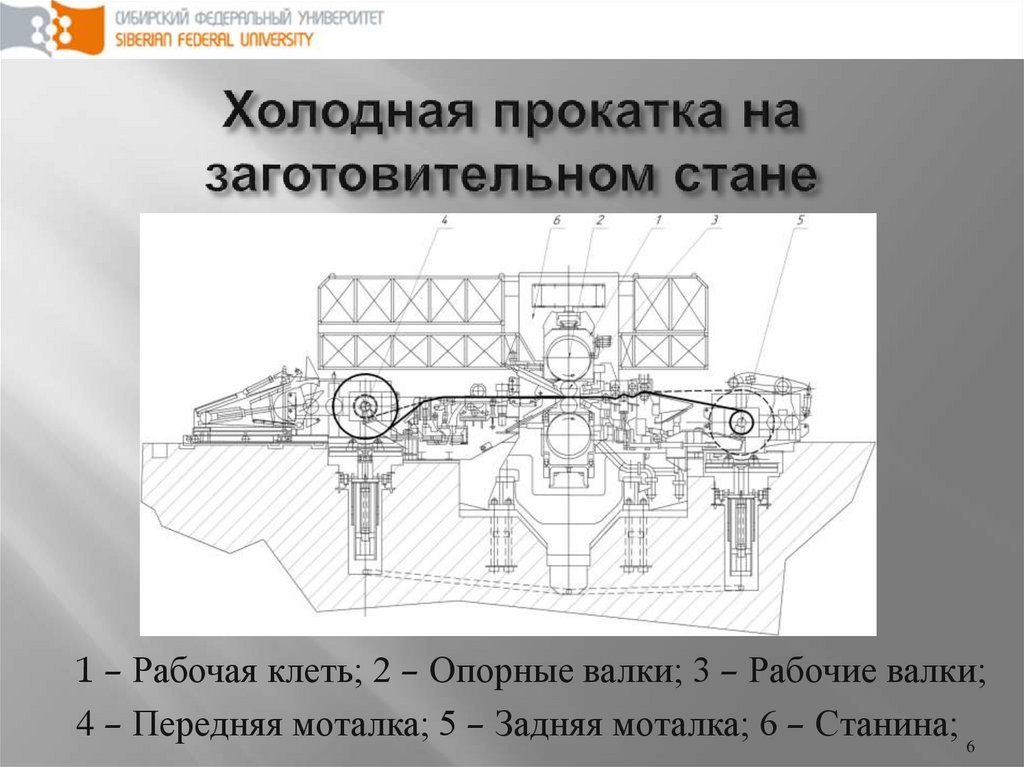

6. Холодная прокатка на заготовительном стане

1 – Рабочая клеть; 2 – Опорные валки; 3 – Рабочие валки;
4 – Передняя моталка; 5 – Задняя моталка; 6 – Станина; 6

7. Промежуточный отжиг

Электрические камерные печи
7

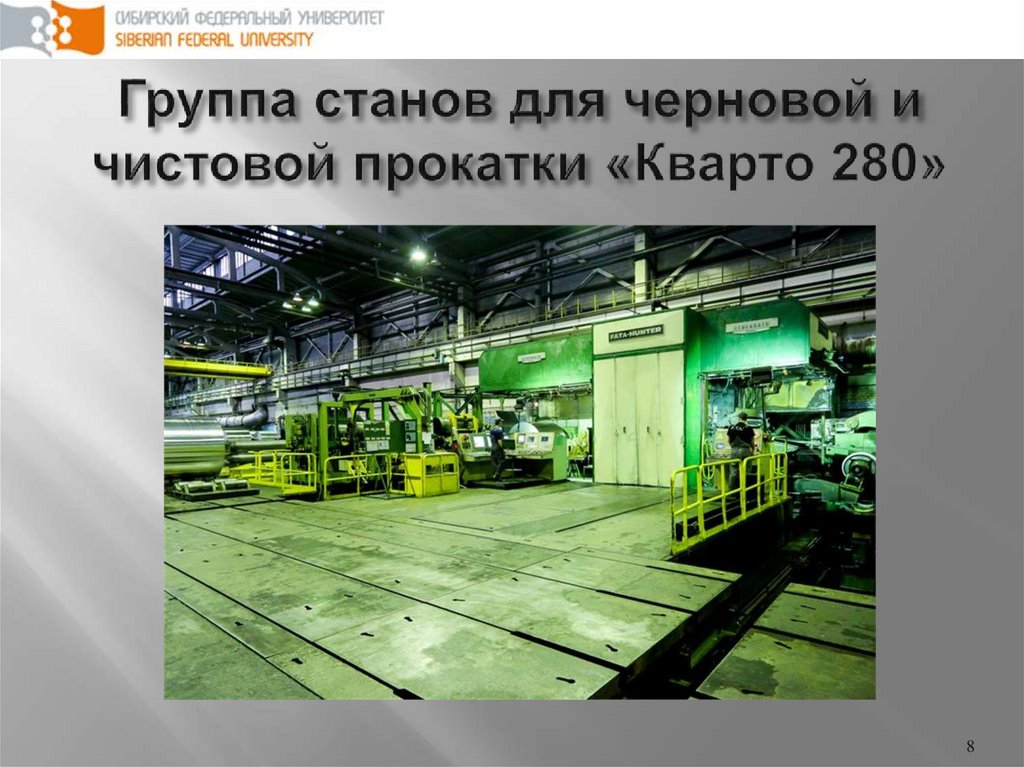

8. Группа станов для черновой и чистовой прокатки «Кварто 280»

8

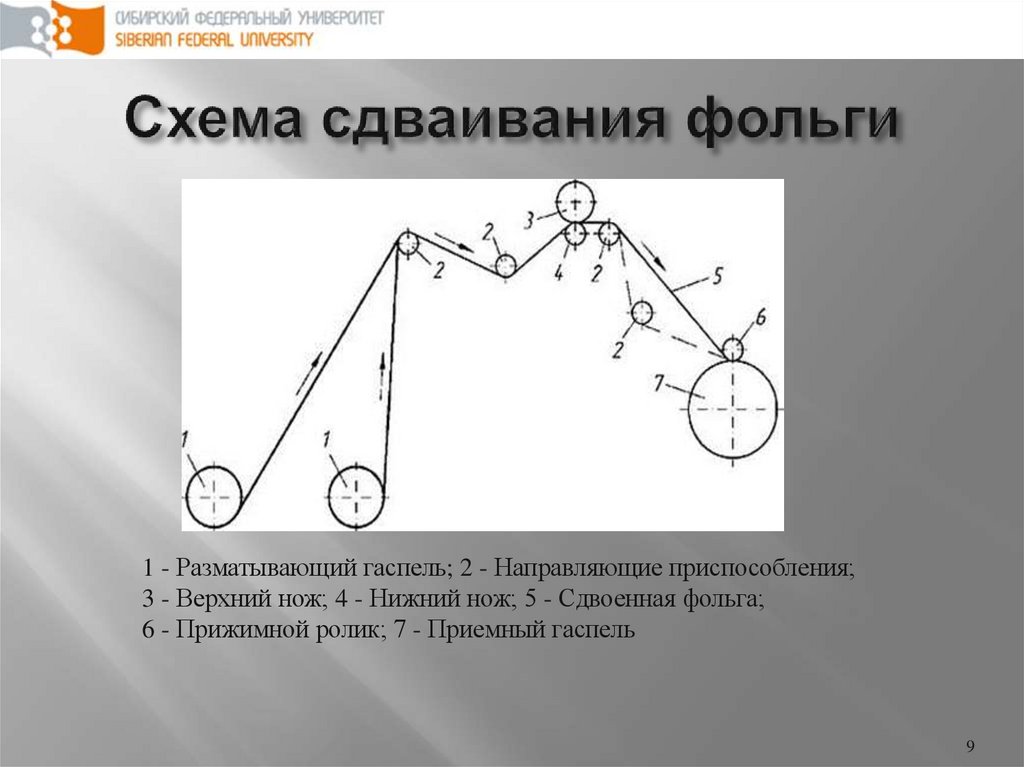

9. Схема сдваивания фольги

1 - Разматывающий гаспель; 2 - Направляющие приспособления;
3 - Верхний нож; 4 - Нижний нож; 5 - Сдвоенная фольга;
6 - Прижимной ролик; 7 - Приемный гаспель
9

10. Машина для раздваивания фольги

1 - Гаспель со сдвоенной фольгой; 2 - Ролик; 3 - Шпули;
4 - Прижим; 5 - Станина; 6 - Натяжные ролики;
7 - Прижимной ролик
10

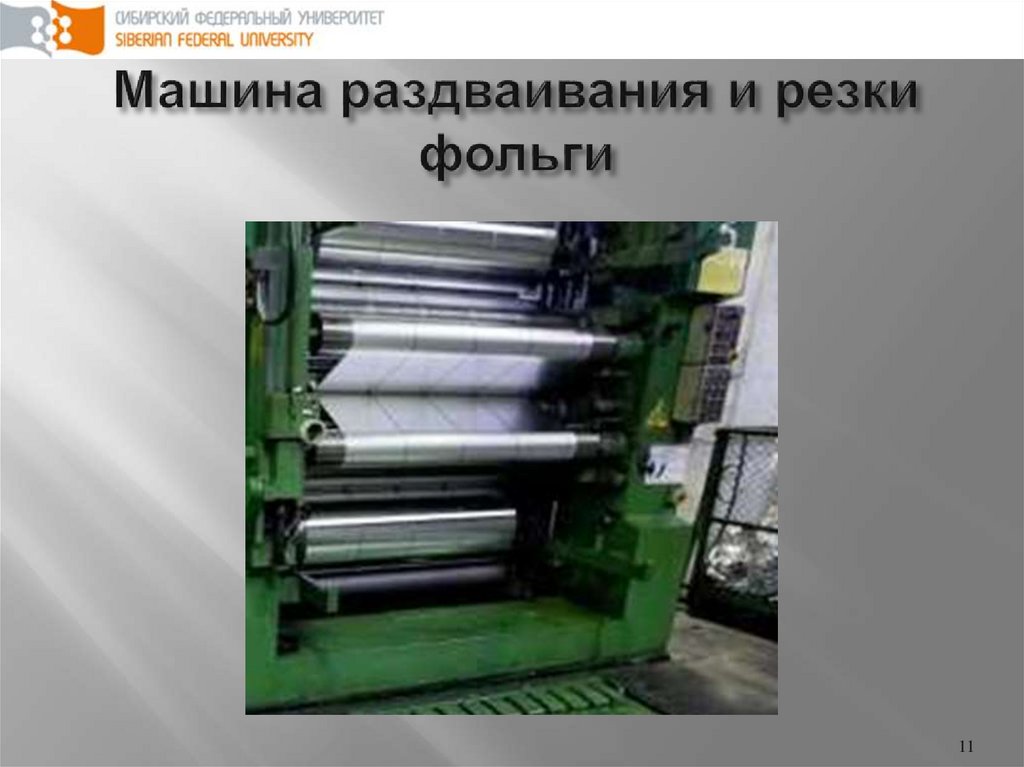

11. Машина раздваивания и резки фольги

11

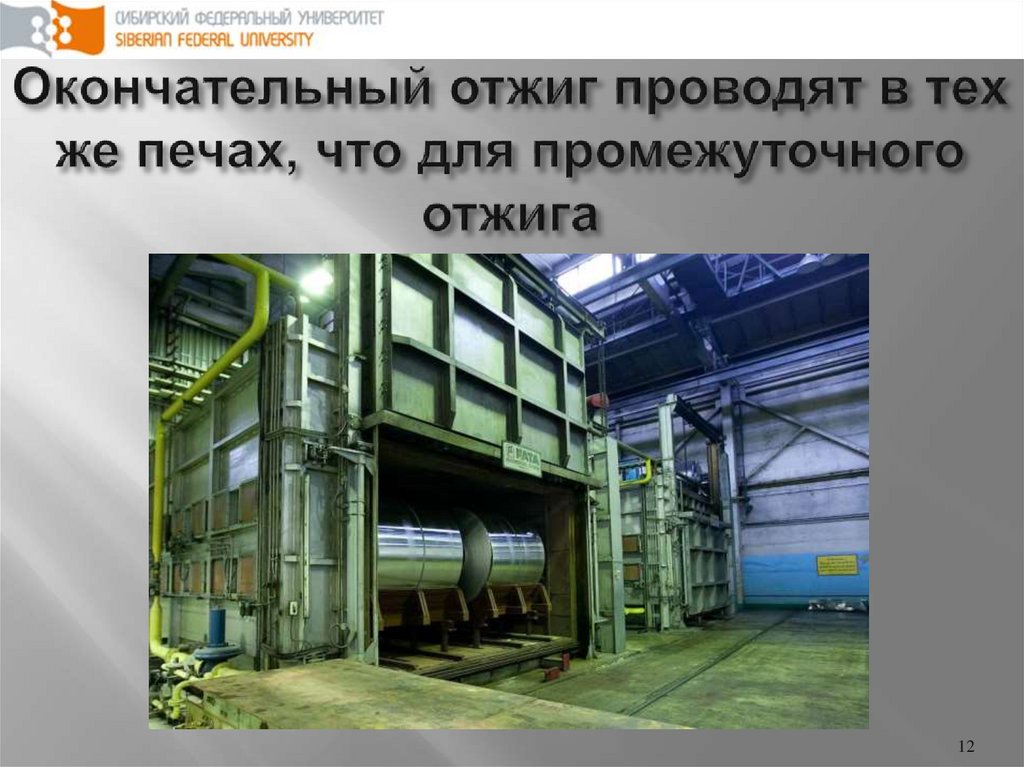

12. Окончательный отжиг проводят в тех же печах, что для промежуточного отжига

12

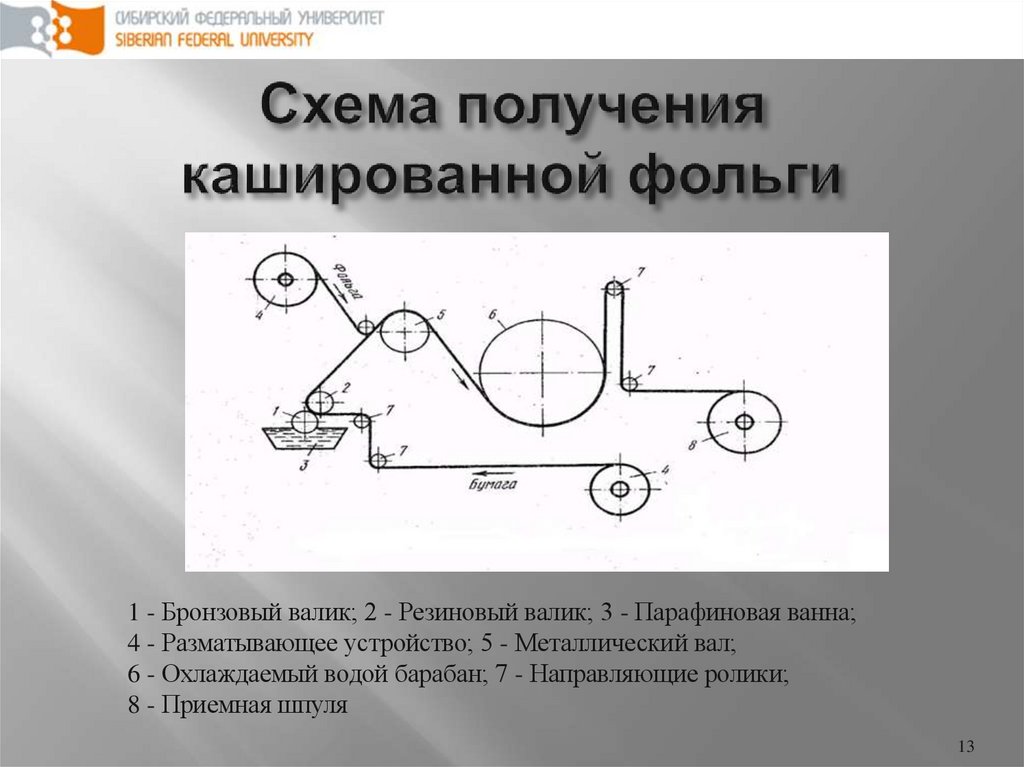

13. Схема получения кашированной фольги

1 - Бронзовый валик; 2 - Резиновый валик; 3 - Парафиновая ванна;
4 - Разматывающее устройство; 5 - Металлический вал;
6 - Охлаждаемый водой барабан; 7 - Направляющие ролики;
8 - Приемная шпуля
13

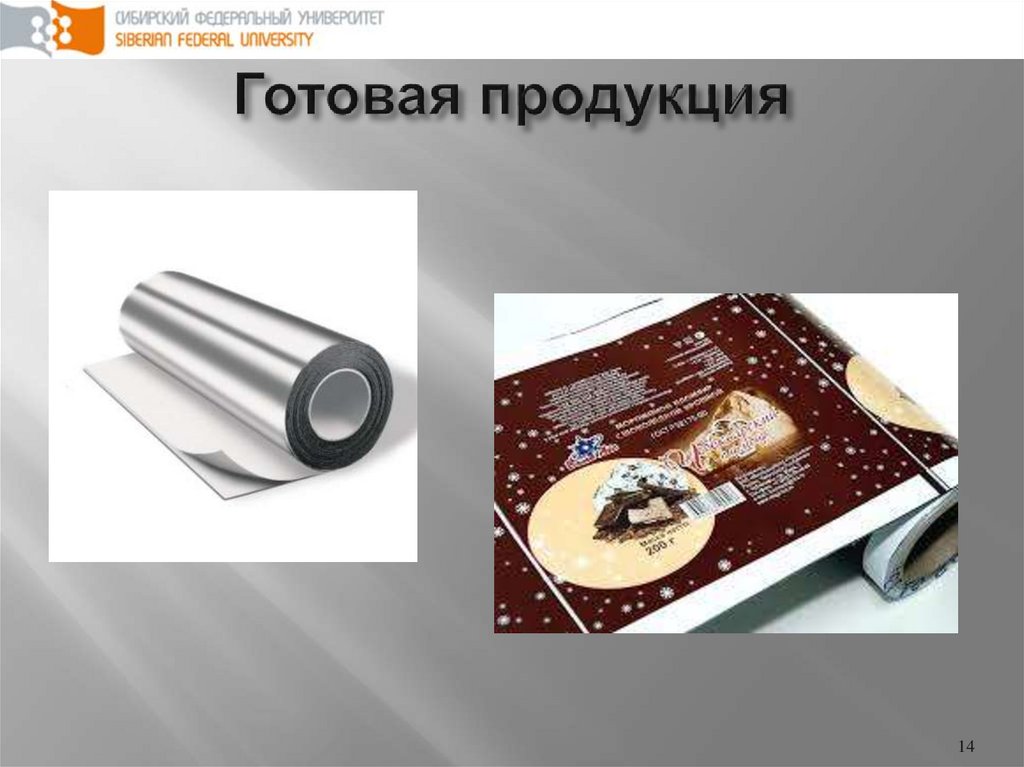

14. Готовая продукция

14
