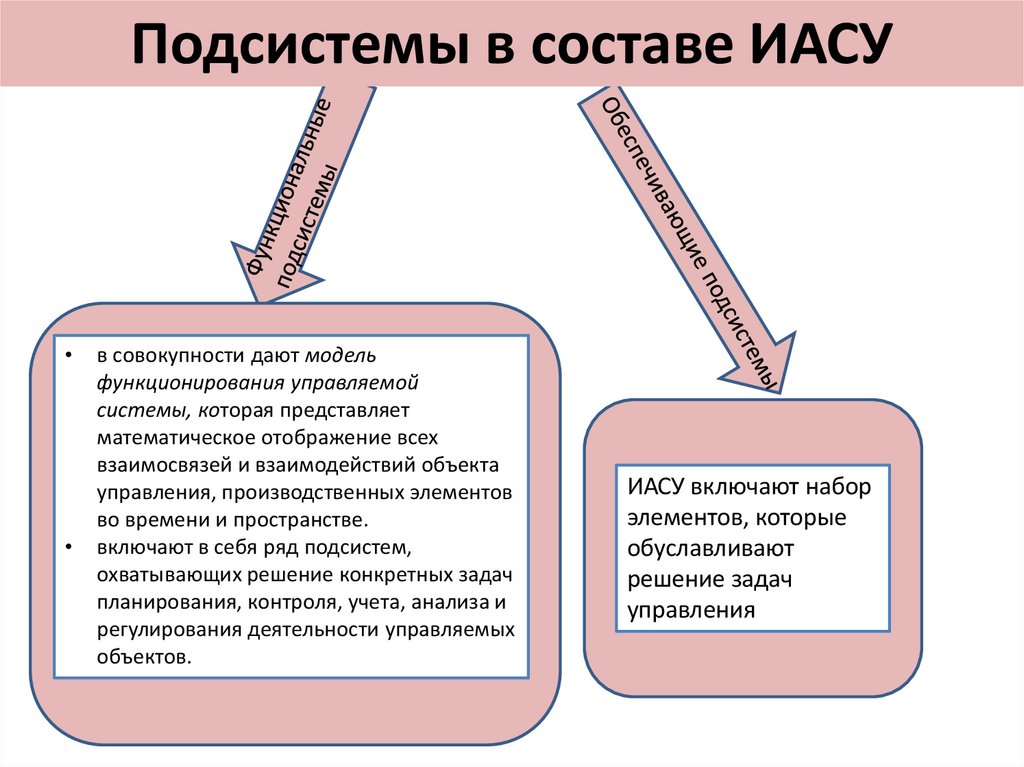

Подсистемы в составе ИАСУ

1. Подсистемы в составе ИАСУ

в совокупности дают модель
функционирования управляемой
системы, которая представляет
математическое отображение всех
взаимосвязей и взаимодействий объекта
управления, производственных элементов
во времени и пространстве.
включают в себя ряд подсистем,
охватывающих решение конкретных задач
планирования, контроля, учета, анализа и
регулирования деятельности управляемых
объектов.
ИАСУ включают набор
элементов, которые
обуславливают
решение задач
управления

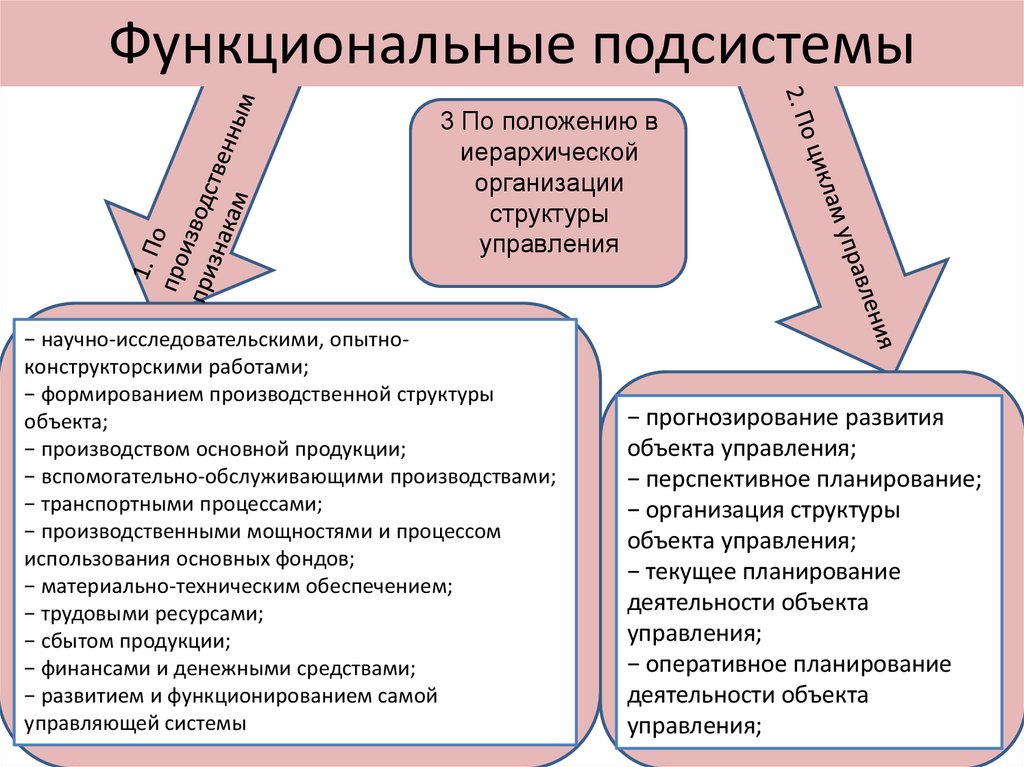

2. Функциональные подсистемы

3 По положению в
иерархической
организации
структуры
управления
− научно-исследовательскими, опытноконструкторскими работами;
− формированием производственной структуры
объекта;
− производством основной продукции;
− вспомогательно-обслуживающими производствами;
− транспортными процессами;
− производственными мощностями и процессом
использования основных фондов;
− материально-техническим обеспечением;
− трудовыми ресурсами;
− сбытом продукции;
− финансами и денежными средствами;
− развитием и функционированием самой
управляющей системы
− прогнозирование развития
объекта управления;
− перспективное планирование;
− организация структуры
объекта управления;
− текущее планирование
деятельности объекта
управления;
− оперативное планирование
деятельности объекта
управления;

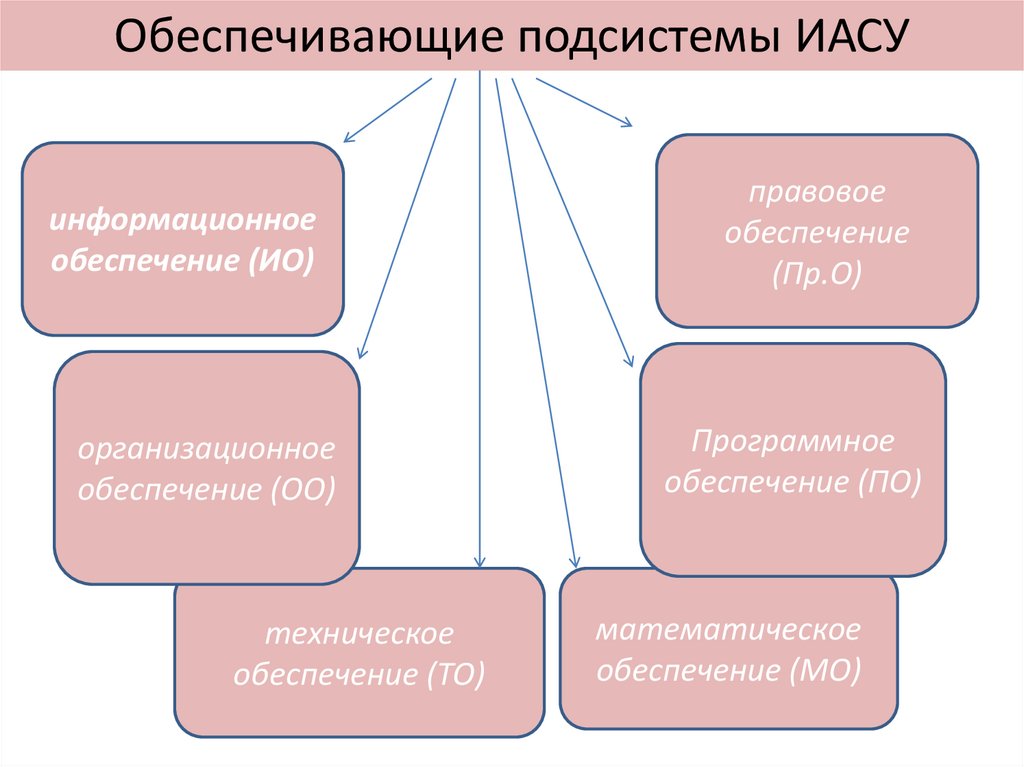

3.

Обеспечивающие подсистемы ИАСУ
информационное
обеспечение (ИО)
правовое
обеспечение
(Пр.О)
организационное
обеспечение (ОО)
Программное
обеспечение (ПО)
техническое
обеспечение (ТО)
математическое
обеспечение (МО)

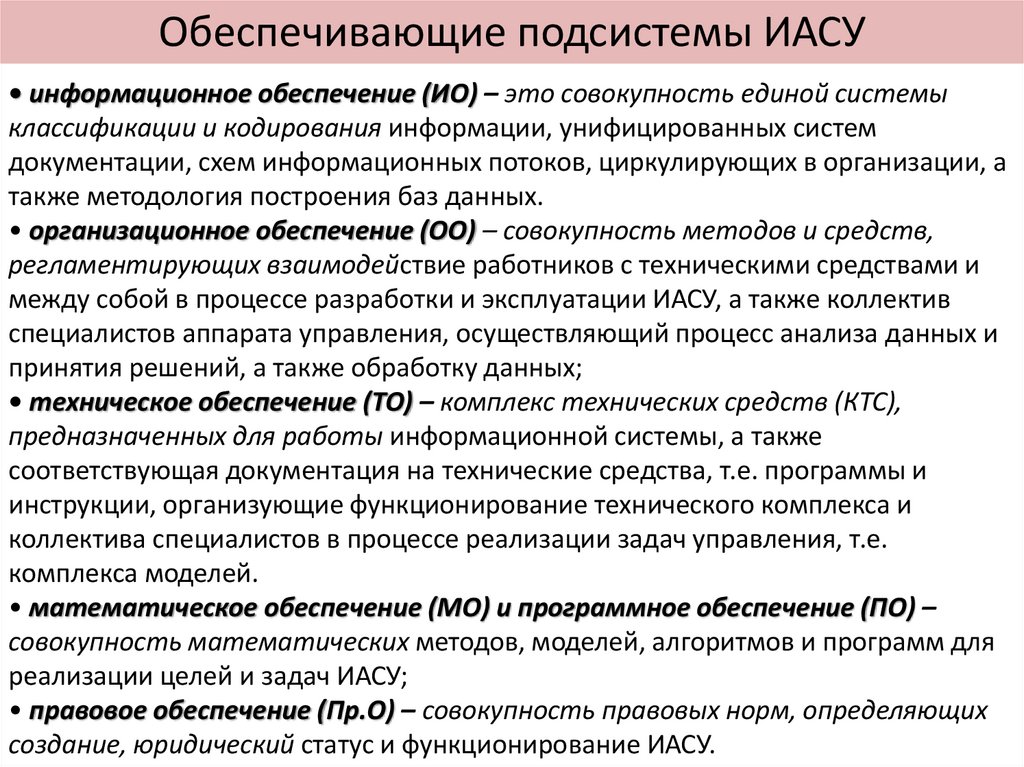

4.

Обеспечивающие подсистемы ИАСУ
• информационное обеспечение (ИО) – это совокупность единой системы
классификации и кодирования информации, унифицированных систем
документации, схем информационных потоков, циркулирующих в организации, а
также методология построения баз данных.
• организационное обеспечение (ОО) – совокупность методов и средств,
регламентирующих взаимодействие работников с техническими средствами и
между собой в процессе разработки и эксплуатации ИАСУ, а также коллектив
специалистов аппарата управления, осуществляющий процесс анализа данных и
принятия решений, а также обработку данных;
• техническое обеспечение (ТО) – комплекс технических средств (КТС),
предназначенных для работы информационной системы, а также
соответствующая документация на технические средства, т.е. программы и
инструкции, организующие функционирование технического комплекса и
коллектива специалистов в процессе реализации задач управления, т.е.
комплекса моделей.
• математическое обеспечение (МО) и программное обеспечение (ПО) –
совокупность математических методов, моделей, алгоритмов и программ для
реализации целей и задач ИАСУ;
• правовое обеспечение (Пр.О) – совокупность правовых норм, определяющих
создание, юридический статус и функционирование ИАСУ.

5. СТРУКТУРА ИАСУ

САПР
АСУП
Системы
автоматизации
проектирования
автоматизированные
системы управления
предприятием
АСНИ
АСУ ГПС
автоматизированные
системы научных
исследований
автоматизированные
системы управления
гибкими
производственными
системами
АСТПП
автоматизированные
системы
технологической
подготовки
производства
АСУТП
автоматизированные
системы управления
технологическими
процессами

6. СТРУКТУРА ИАСУ

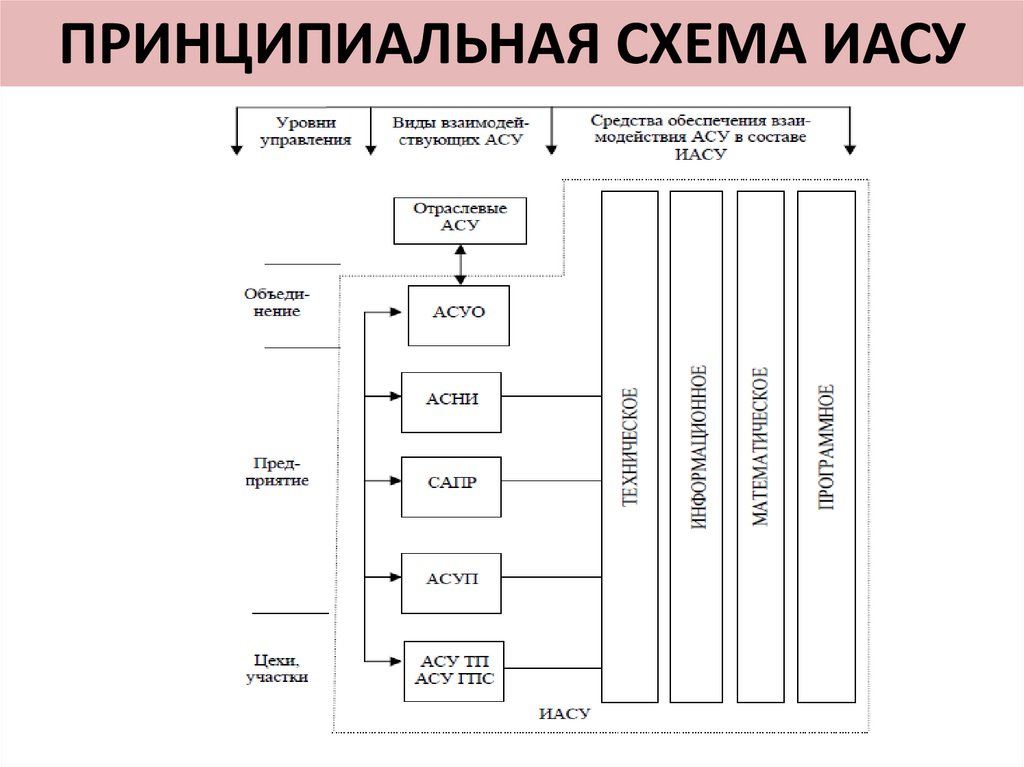

7. ПРИНЦИПИАЛЬНАЯ СХЕМА ИАСУ

8. ИАСУ на современном этапе характеризует

1) функциональная полнота,
2) открытость и адаптивность
3) применение большого числа вариантов алгоритмов и методов управления;
4) представление в распоряжение пользователя персональных средств;
5) высокая скорость реакции на запросы, очень малые задержки в обработке
данных;
6) возможность общения пользователя с системой в активном режиме;
7) использование средств искусственного интеллекта и экспертных систем
8) применение средств регулярного обучения пользователей;
9) децентрализация выполняемых функций по функциональному,
организационному и территориальному признакам;
10) широкое применение средств управления распределенными данными и
процессами обработки данных;
11) использование сетевых методов организации коммуникации разнородной
вычислительной техники, обрабатывающего оборудования и промышленных
контроллеров на базе стандартных процедур взаимодействия ЭВМ в сетях
(сетевых протоколах).

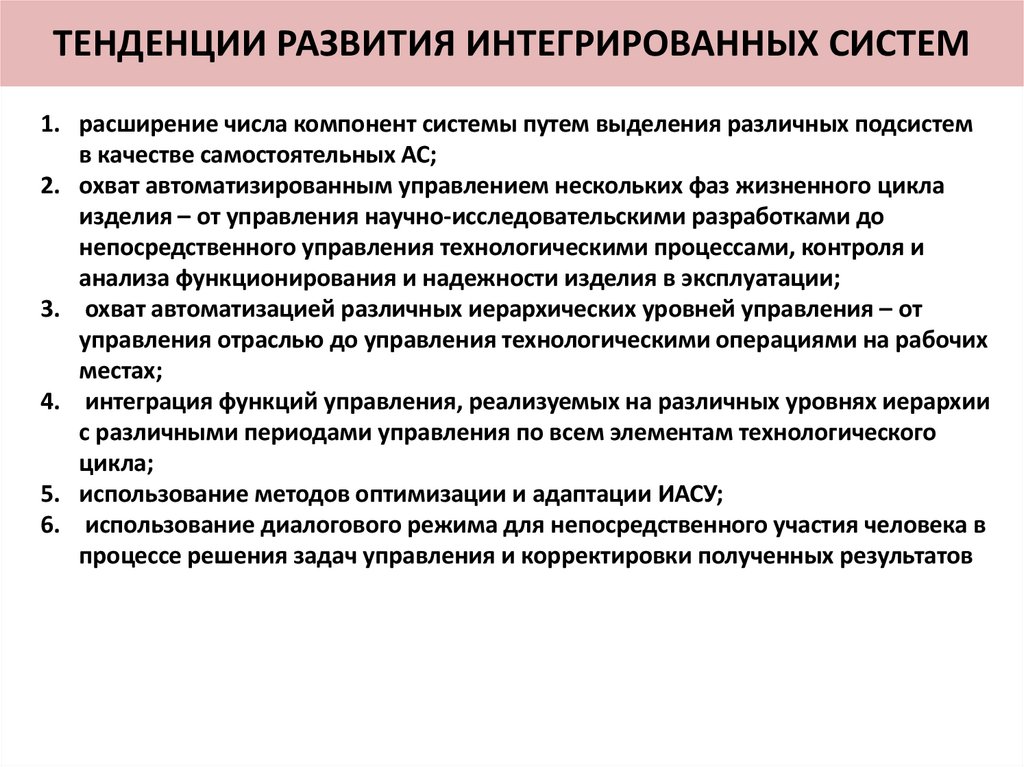

9. ТЕНДЕНЦИИ РАЗВИТИЯ ИНТЕГРИРОВАННЫХ СИСТЕМ

1. расширение числа компонент системы путем выделения различных подсистем
в качестве самостоятельных АС;
2. охват автоматизированным управлением нескольких фаз жизненного цикла
изделия – от управления научно-исследовательскими разработками до
непосредственного управления технологическими процессами, контроля и
анализа функционирования и надежности изделия в эксплуатации;
3. охват автоматизацией различных иерархических уровней управления – от
управления отраслью до управления технологическими операциями на рабочих
местах;
4. интеграция функций управления, реализуемых на различных уровнях иерархии
с различными периодами управления по всем элементам технологического
цикла;
5. использование методов оптимизации и адаптации ИАСУ;
6. использование диалогового режима для непосредственного участия человека в
процессе решения задач управления и корректировки полученных результатов

10. ТЕНДЕНЦИИ РАЗВИТИЯ КОМПОНЕНТОВ ИАСУ

АСУП
Обособление развитых
подсистем АСУП в самостоятельные автоматизированные системы. Представление АСУП как головного координирующего
компонента ИАСУ
АСНИ
Увеличение разнообразия,
расширение функций
САПР
ИАСУ
Создание многоцелевых
интегрированных систем.
Стандартизация схем соединения частей (интерфейсов). Автоматизация
проектирования ИАСУ
Развитие автоматизированных рабочих мест. Интеграция САПР с АСУП и
АСУ ТП
АСУТП
Оснащение объектов
управления встроенными
микропроцессорами. Совместное проектирование
объектов и АСУ ТП в виде
автоматизированных технологических комплексов

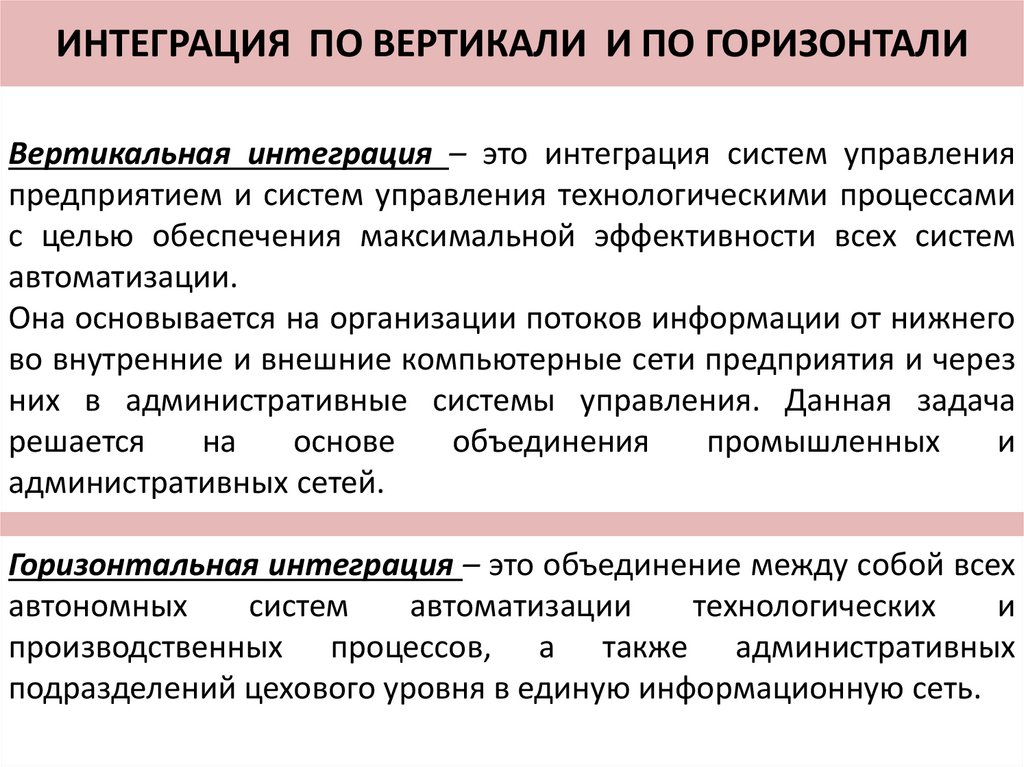

11. Интеграция по вертикали и по горизонтали

ИНТЕГРАЦИЯ ПО ВЕРТИКАЛИ И ПО ГОРИЗОНТАЛИ
Вертикальная интеграция – это интеграция систем управления
предприятием и систем управления технологическими процессами
с целью обеспечения максимальной эффективности всех систем
автоматизации.
Она основывается на организации потоков информации от нижнего
во внутренние и внешние компьютерные сети предприятия и через
них в административные системы управления. Данная задача
решается
на
основе
объединения
промышленных
и
административных сетей.
Горизонтальная интеграция – это объединение между собой всех
автономных
систем
автоматизации
технологических
и
производственных процессов, а также административных
подразделений цехового уровня в единую информационную сеть.
