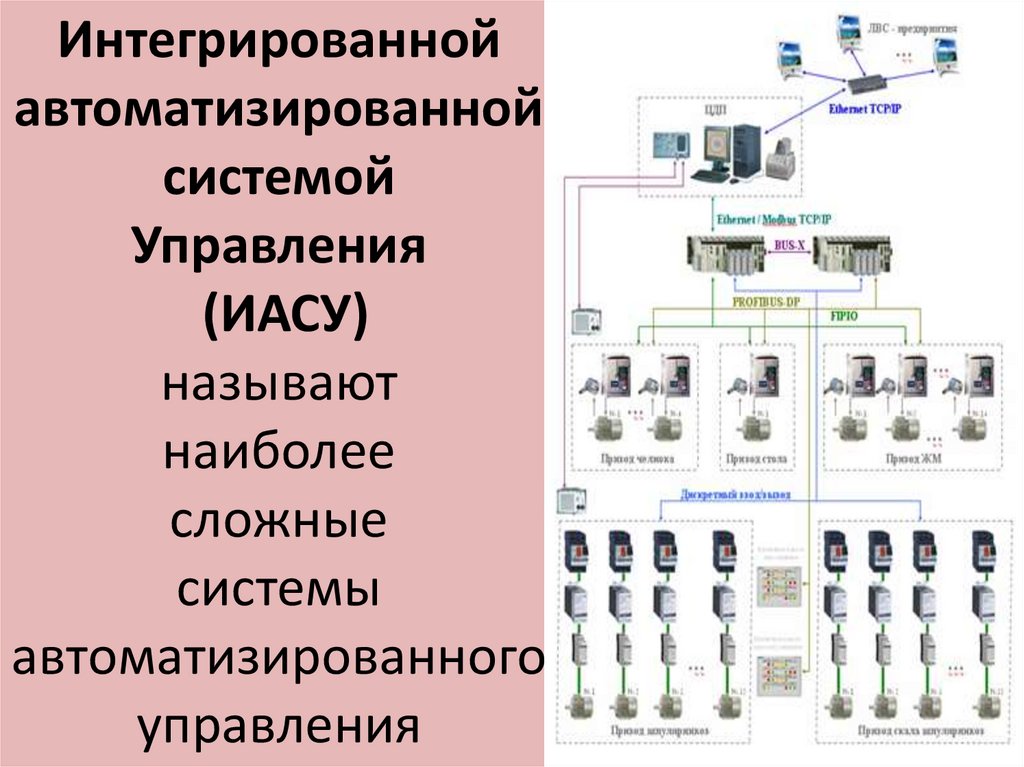

Интегрированной автоматизированной системой управления (ИАСУ)

1.

Интегрированной
автоматизированной
системой
Управления
(ИАСУ)
называют
наиболее
сложные
системы
автоматизированного
управления

2. литература

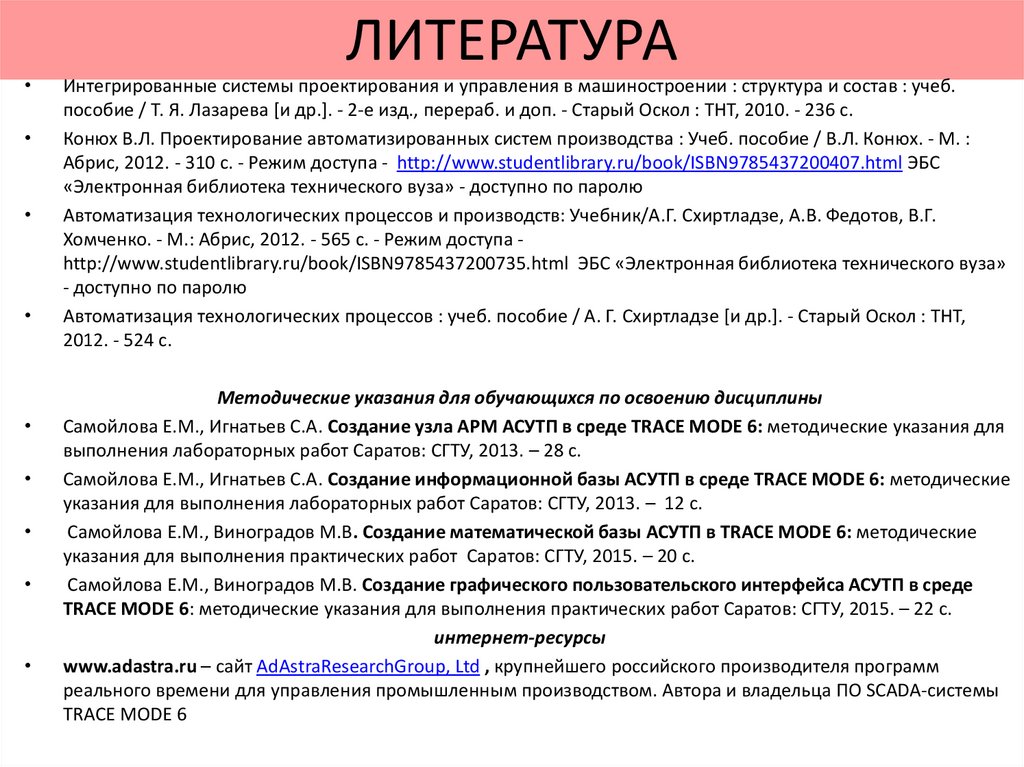

ЛИТЕРАТУРА
Интегрированные системы проектирования и управления в машиностроении : структура и состав : учеб.
пособие / Т. Я. Лазарева [и др.]. - 2-е изд., перераб. и доп. - Старый Оскол : ТНТ, 2010. - 236 с.
Конюх В.Л. Проектирование автоматизированных систем производства : Учеб. пособие / В.Л. Конюх. - М. :
Абрис, 2012. - 310 с. - Режим доступа - http://www.studentlibrary.ru/book/ISBN9785437200407.html ЭБС
«Электронная библиотека технического вуза» - доступно по паролю
Автоматизация технологических процессов и производств: Учебник/А.Г. Схиртладзе, А.В. Федотов, В.Г.
Хомченко. - М.: Абрис, 2012. - 565 с. - Режим доступа http://www.studentlibrary.ru/book/ISBN9785437200735.html ЭБС «Электронная библиотека технического вуза»
- доступно по паролю
Автоматизация технологических процессов : учеб. пособие / А. Г. Схиртладзе [и др.]. - Старый Оскол : ТНТ,
2012. - 524 с.
Методические указания для обучающихся по освоению дисциплины
Самойлова Е.М., Игнатьев С.А. Создание узла АРМ АСУТП в среде TRACE MODE 6: методические указания для
выполнения лабораторных работ Саратов: СГТУ, 2013. – 28 с.
Самойлова Е.М., Игнатьев С.А. Создание информационной базы АСУТП в среде TRACE MODE 6: методические
указания для выполнения лабораторных работ Саратов: СГТУ, 2013. – 12 с.
Самойлова Е.М., Виноградов М.В. Создание математической базы АСУТП в TRACE MODE 6: методические
указания для выполнения практических работ Саратов: СГТУ, 2015. – 20 с.
Самойлова Е.М., Виноградов М.В. Создание графического пользовательского интерфейса АСУТП в среде
TRACE MODE 6: методические указания для выполнения практических работ Саратов: СГТУ, 2015. – 22 с.
интернет-ресурсы
www.adastra.ru – сайт AdAstraResearchGroup, Ltd , крупнейшего российского производителя программ
реального времени для управления промышленным производством. Автора и владельца ПО SCADA-системы
TRACE MODE 6

3.

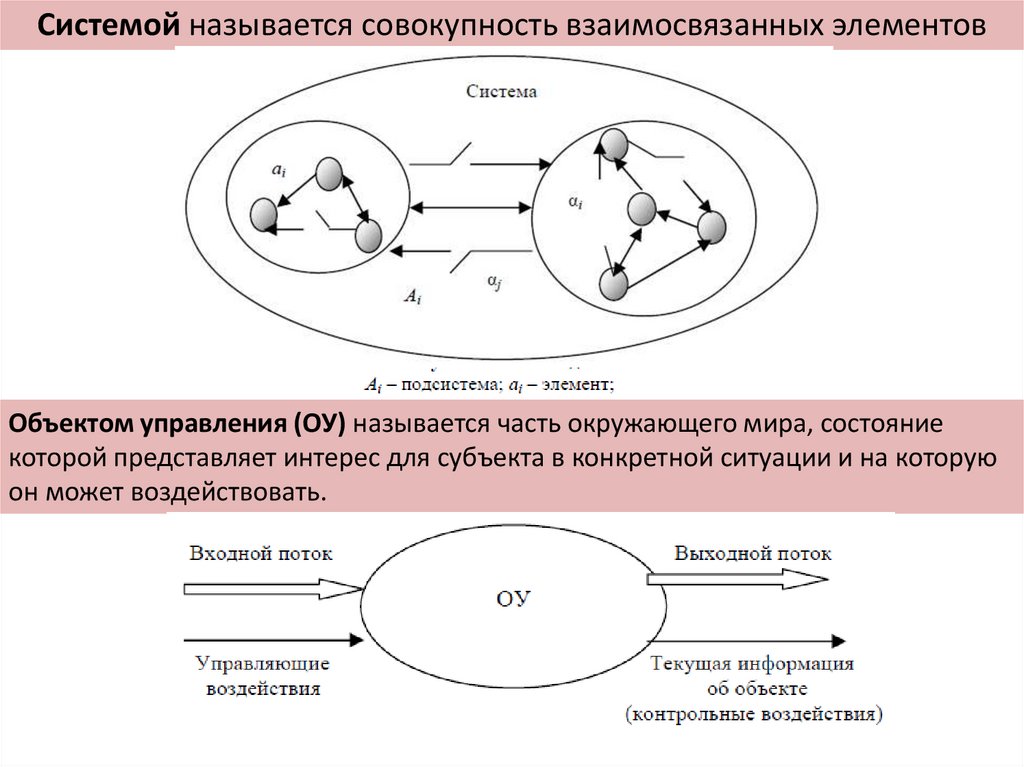

Системой называется совокупность взаимосвязанных элементов
Объектом управления (ОУ) называется часть окружающего мира, состояние
которой представляет интерес для субъекта в конкретной ситуации и на которую
он может воздействовать.

4.

В ИАСУ объектом управления является производство,
сложность которого определяется численностью
персонала, числом наименований сырья, материалов,
готовой продукции, оборудования, числом
технологических операций. Составляющими элементами
производства являются:
1) производственный процесс – это совокупность
взаимосвязанных процессов труда, направленных на
изготовление определенной продукции (включая основные,
вспомогательные и обслуживающие процессы);
2) средства производства – совокупность средств и
предметов труда, участвующих в процессе производства;
3) технология – совокупность приемов и способов получения,
обработки сырья, материалов, изделий, осуществляемых в
различных отраслях хозяйства.

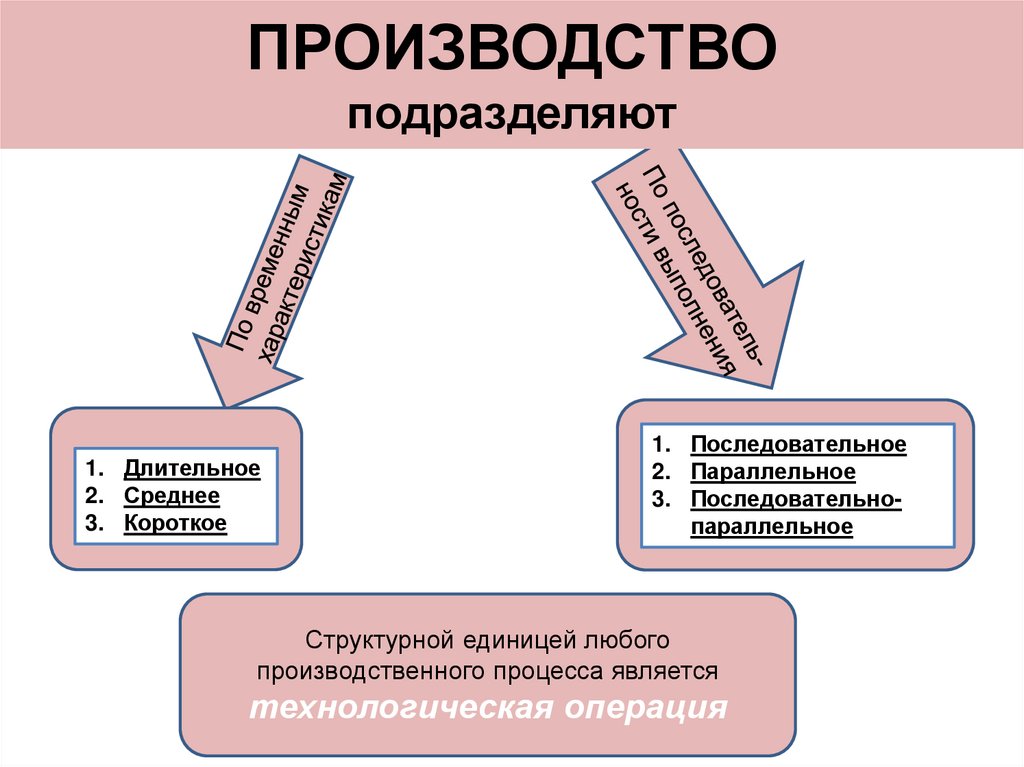

5. ПРОИЗВОДСТВО подразделяют

1. Длительное
2. Среднее
3. Короткое
1. Последовательное
2. Параллельное
3. Последовательнопараллельное
Структурной единицей любого
производственного процесса является
технологическая операция

6.

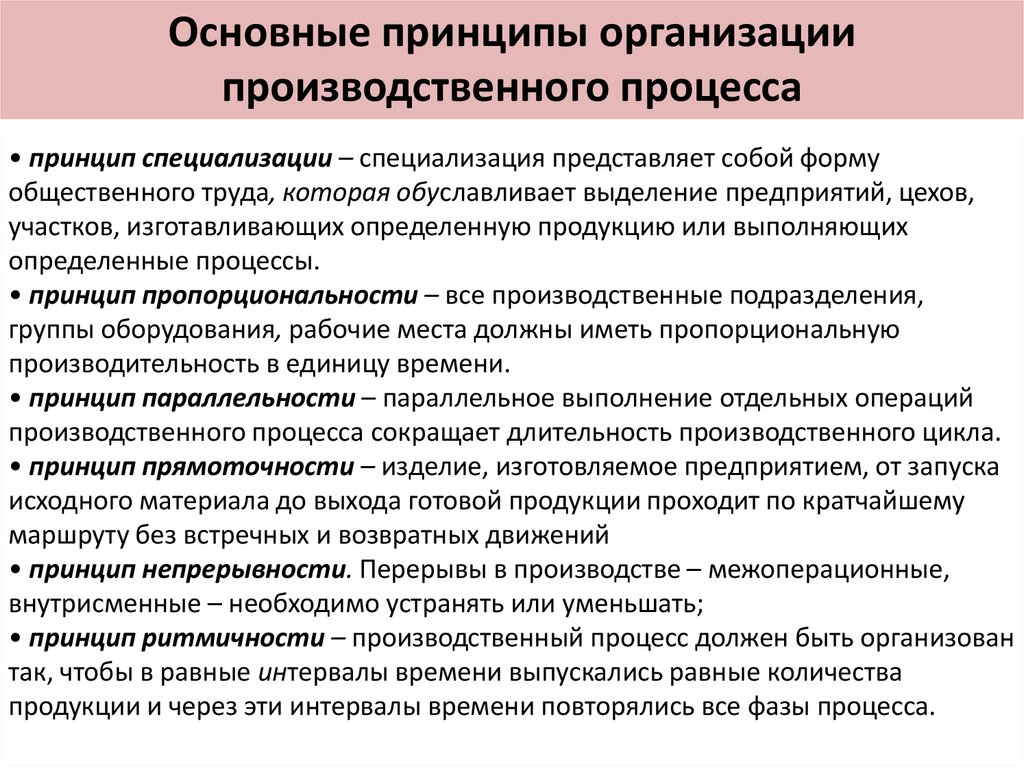

Основные принципы организации
производственного процесса
• принцип специализации – специализация представляет собой форму
общественного труда, которая обуславливает выделение предприятий, цехов,
участков, изготавливающих определенную продукцию или выполняющих
определенные процессы.
• принцип пропорциональности – все производственные подразделения,
группы оборудования, рабочие места должны иметь пропорциональную
производительность в единицу времени.
• принцип параллельности – параллельное выполнение отдельных операций
производственного процесса сокращает длительность производственного цикла.
• принцип прямоточности – изделие, изготовляемое предприятием, от запуска
исходного материала до выхода готовой продукции проходит по кратчайшему
маршруту без встречных и возвратных движений
• принцип непрерывности. Перерывы в производстве – межоперационные,
внутрисменные – необходимо устранять или уменьшать;
• принцип ритмичности – производственный процесс должен быть организован
так, чтобы в равные интервалы времени выпускались равные количества
продукции и через эти интервалы времени повторялись все фазы процесса.

7.

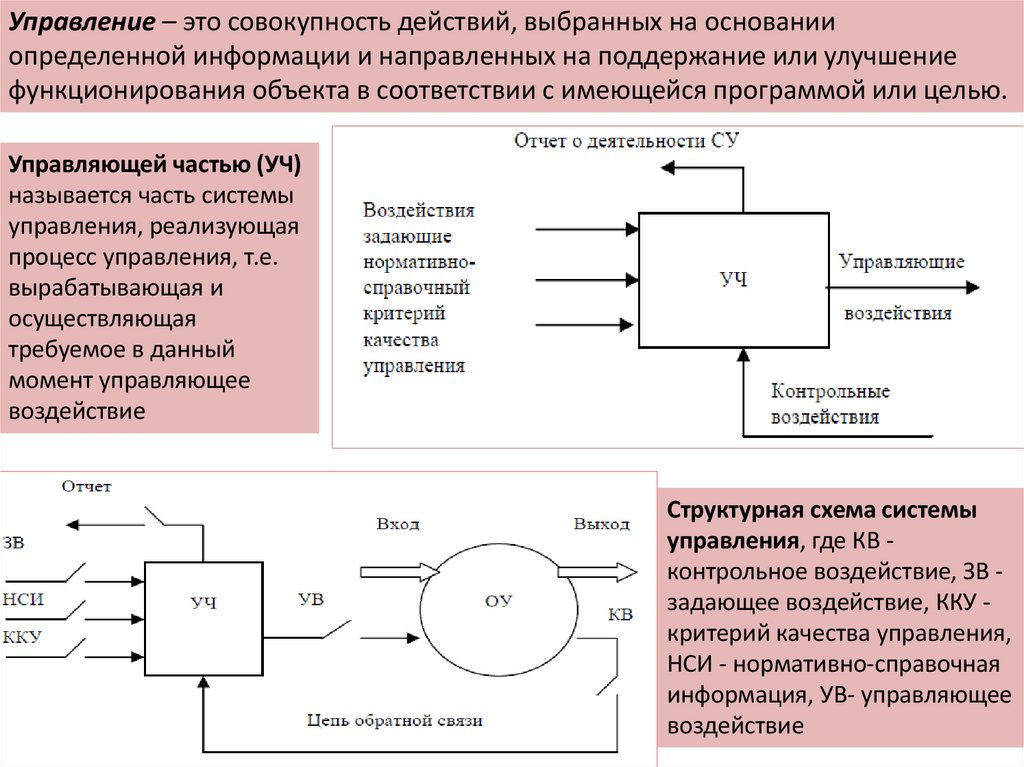

Управление – это совокупность действий, выбранных на основании
определенной информации и направленных на поддержание или улучшение
функционирования объекта в соответствии с имеющейся программой или целью.
Управляющей частью (УЧ)
называется часть системы
управления, реализующая
процесс управления, т.е.
вырабатывающая и
осуществляющая
требуемое в данный
момент управляющее
воздействие
Структурная схема системы
управления, где КВ контрольное воздействие, ЗВ задающее воздействие, ККУ критерий качества управления,
НСИ - нормативно-справочная
информация, УВ- управляющее
воздействие

8.

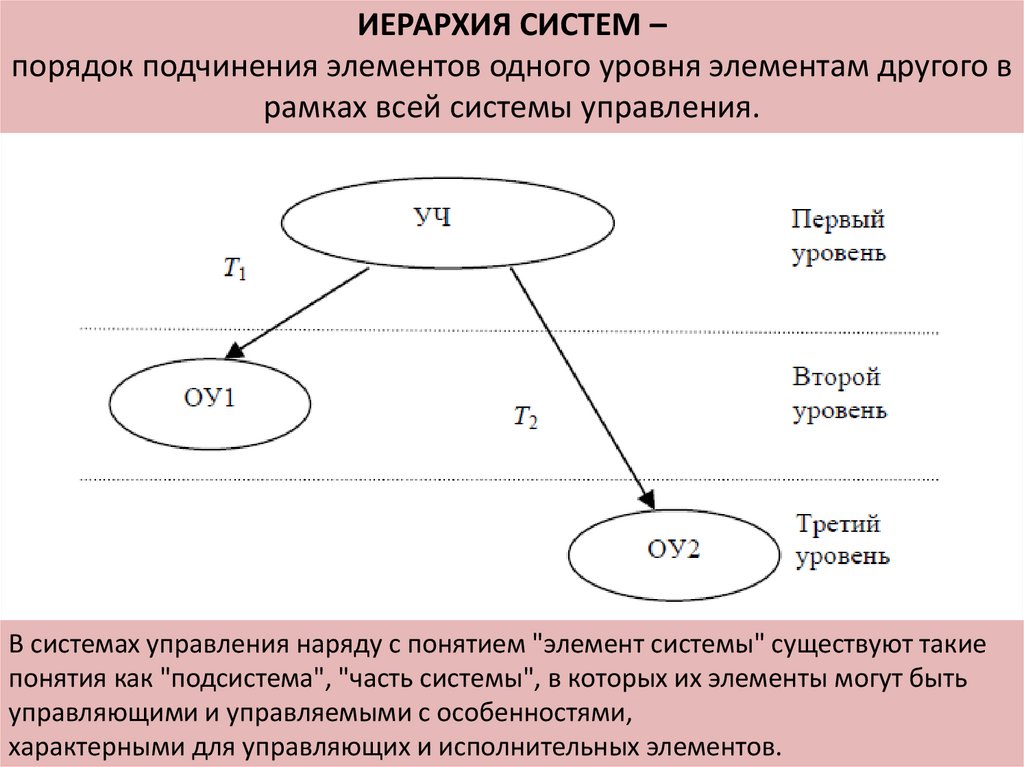

ИЕРАРХИЯ СИСТЕМ –
порядок подчинения элементов одного уровня элементам другого в
рамках всей системы управления.
В системах управления наряду с понятием "элемент системы" существуют такие
понятия как "подсистема", "часть системы", в которых их элементы могут быть
управляющими и управляемыми с особенностями,
характерными для управляющих и исполнительных элементов.

9.

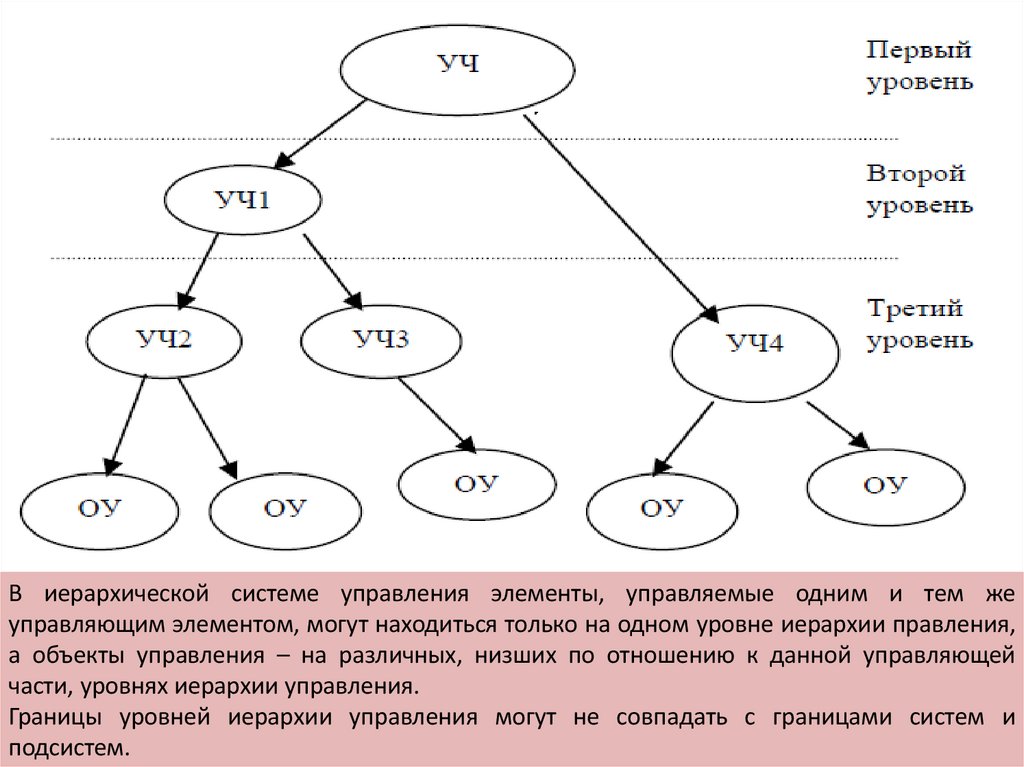

В иерархической системе управления элементы, управляемые одним и тем же
управляющим элементом, могут находиться только на одном уровне иерархии правления,
а объекты управления – на различных, низших по отношению к данной управляющей
части, уровнях иерархии управления.
Границы уровней иерархии управления могут не совпадать с границами систем и
подсистем.

10.

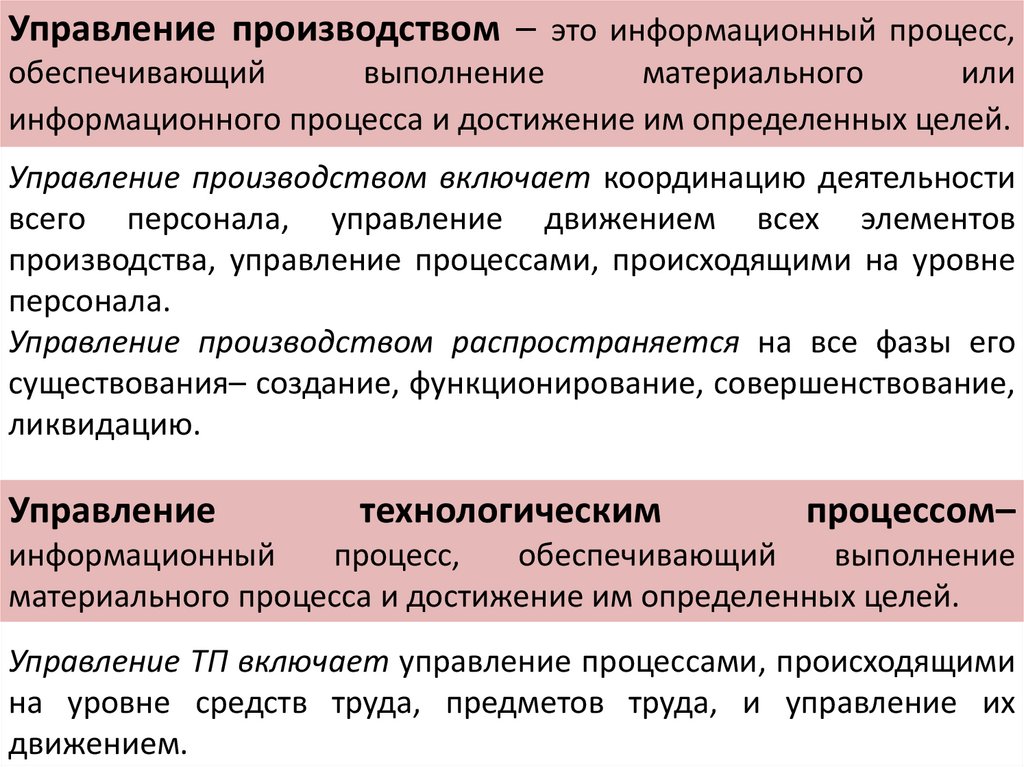

Управление производством – это информационный процесс,
обеспечивающий
выполнение
материального
или
информационного процесса и достижение им определенных целей.
Управление производством включает координацию деятельности
всего персонала, управление движением всех элементов
производства, управление процессами, происходящими на уровне
персонала.
Управление производством распространяется на все фазы его
существования– создание, функционирование, совершенствование,
ликвидацию.
Управление
технологическим
процессом–
информационный
процесс,
обеспечивающий
выполнение
материального процесса и достижение им определенных целей.
Управление ТП включает управление процессами, происходящими
на уровне средств труда, предметов труда, и управление их
движением.

11.

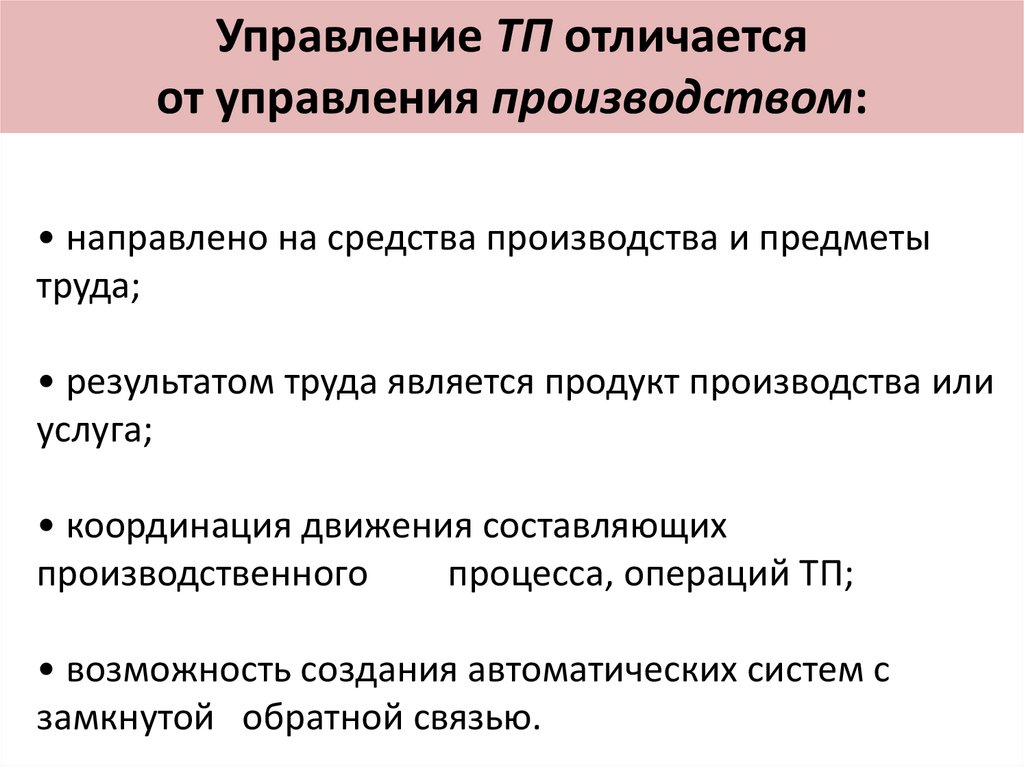

Управление ТП отличается
от управления производством:
• направлено на средства производства и предметы
труда;
• результатом труда является продукт производства или
услуга;
• координация движения составляющих
производственного
процесса, операций ТП;
• возможность создания автоматических систем с
замкнутой обратной связью.

12.

Основные критерии
эффективности управления :
• повышение производительности труда,
• улучшение качества продукции,
• экономия материальных ресурсов,
• снижение себестоимости,
• Улучшение условий труда.

13.

СОСТАВ ИАСУ :
• методы и программы решения задач управления,
• КТС,
• методы и программы организации данных,
коллектив специалистов,
• носители данных и т.д..
