Усовершенствование плунжерного насоса штанговой установки с целью повышения износостойкости

1.

ФГБОУ ВО «Уфимский государственный нефтяной технический университет»
Кафедра «Механика и конструирование машин»

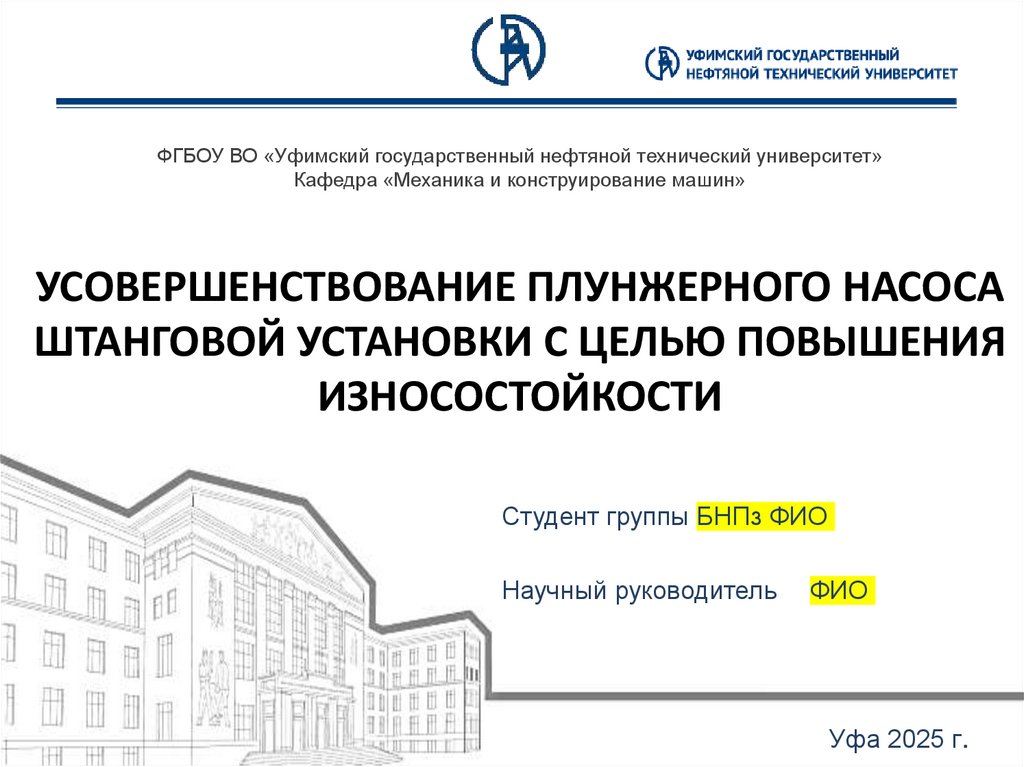

УСОВЕРШЕНСТВОВАНИЕ ПЛУНЖЕРНОГО НАСОСА
ШТАНГОВОЙ УСТАНОВКИ С ЦЕЛЬЮ ПОВЫШЕНИЯ
ИЗНОСОСТОЙКОСТИ
Студент группы БНПз ФИО
Научный руководитель
ФИО
Уфа 2025 г.

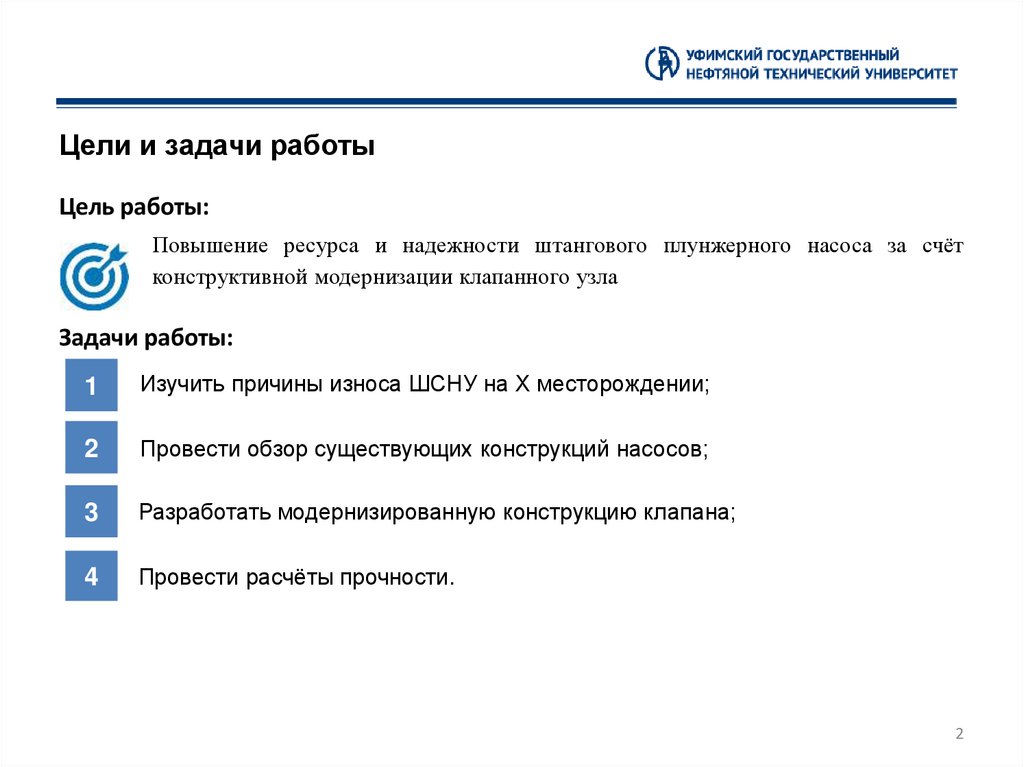

2. Цели и задачи работы

Цель работы:
Повышение ресурса и надежности штангового плунжерного насоса за счёт
конструктивной модернизации клапанного узла
Задачи работы:
1
Изучить причины износа ШСНУ на X месторождении;
2
Провести обзор существующих конструкций насосов;
3
Разработать модернизированную конструкцию клапана;
4
Провести расчёты прочности.
2

3.

Причины отказов УШСН

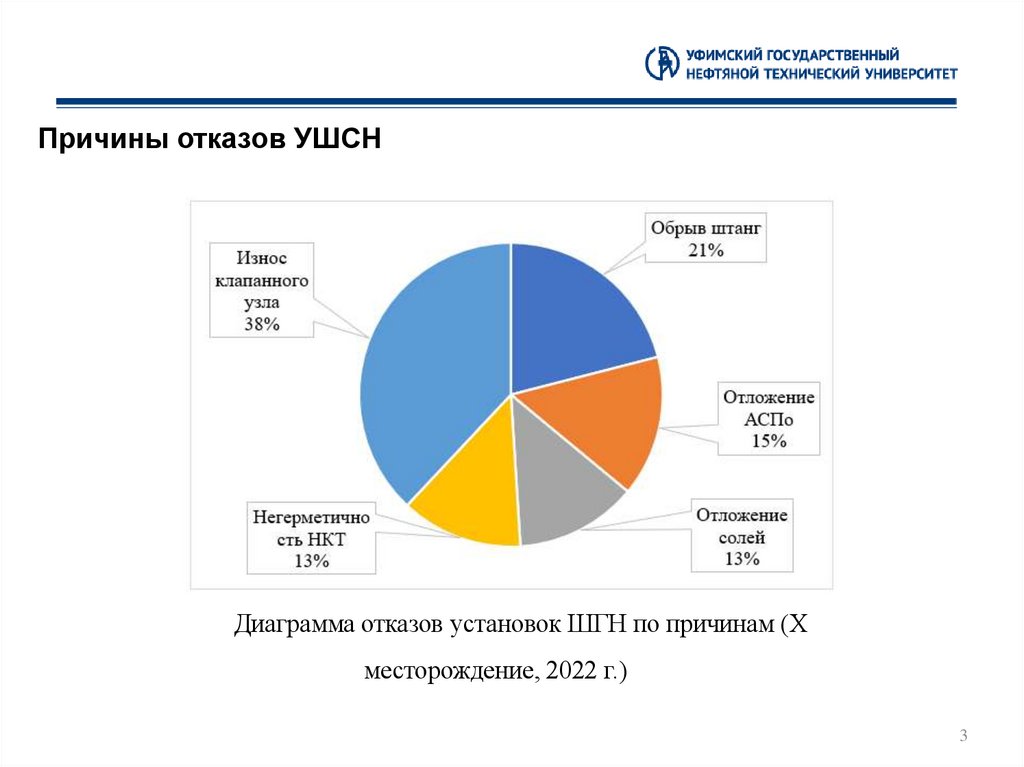

Диаграмма отказов установок ШГН по причинам (X
месторождение, 2022 г.)
3

4.

Принцип работы УШГН

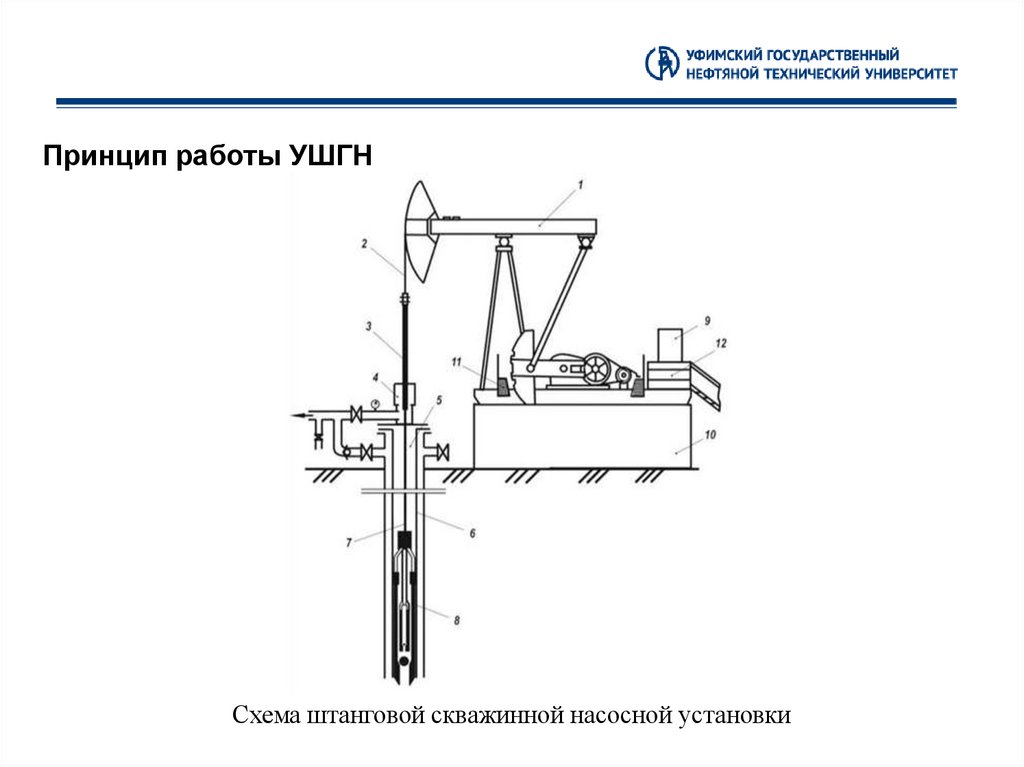

Схема штанговой скважинной насосной установки

5.

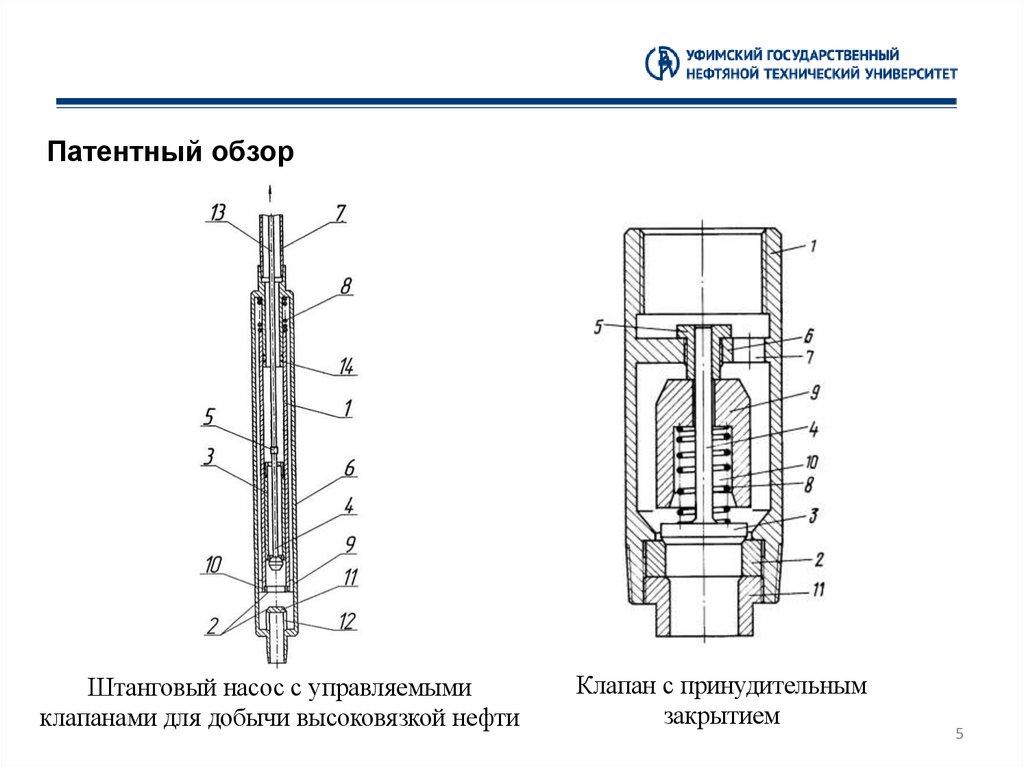

Патентный обзор
Штанговый насос с управляемыми
клапанами для добычи высоковязкой нефти
Клапан с принудительным
закрытием
5

6.

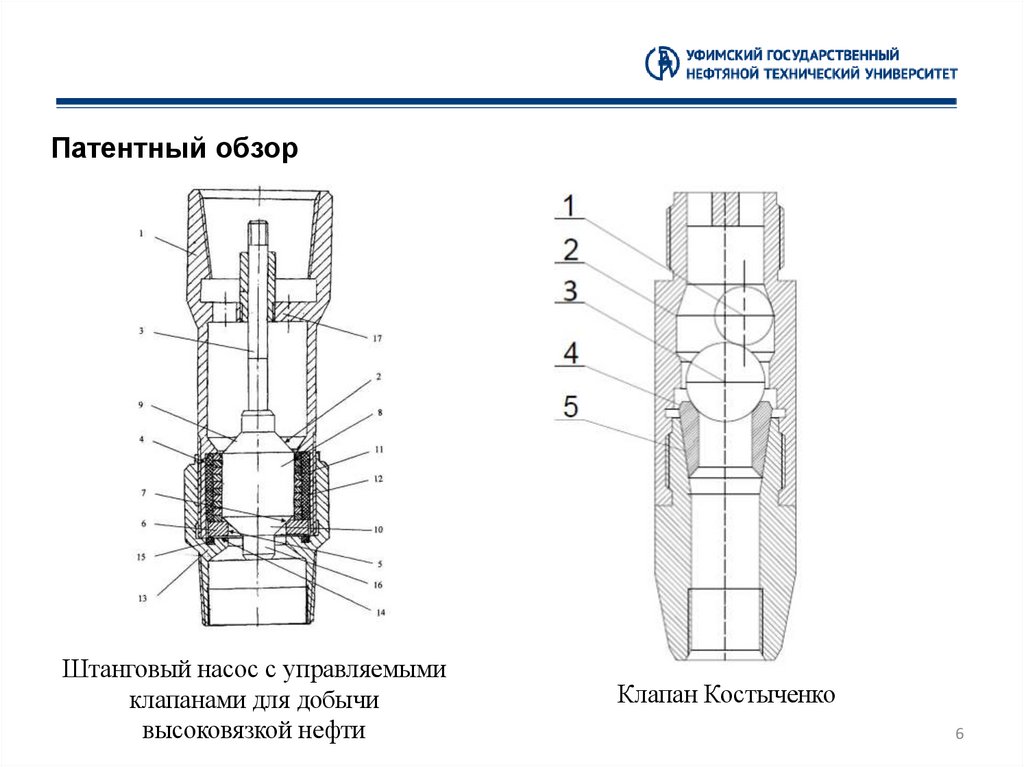

Патентный обзор
Штанговый насос с управляемыми
клапанами для добычи
высоковязкой нефти
Клапан Костыченко
6

7. Модернизация клапанного узла

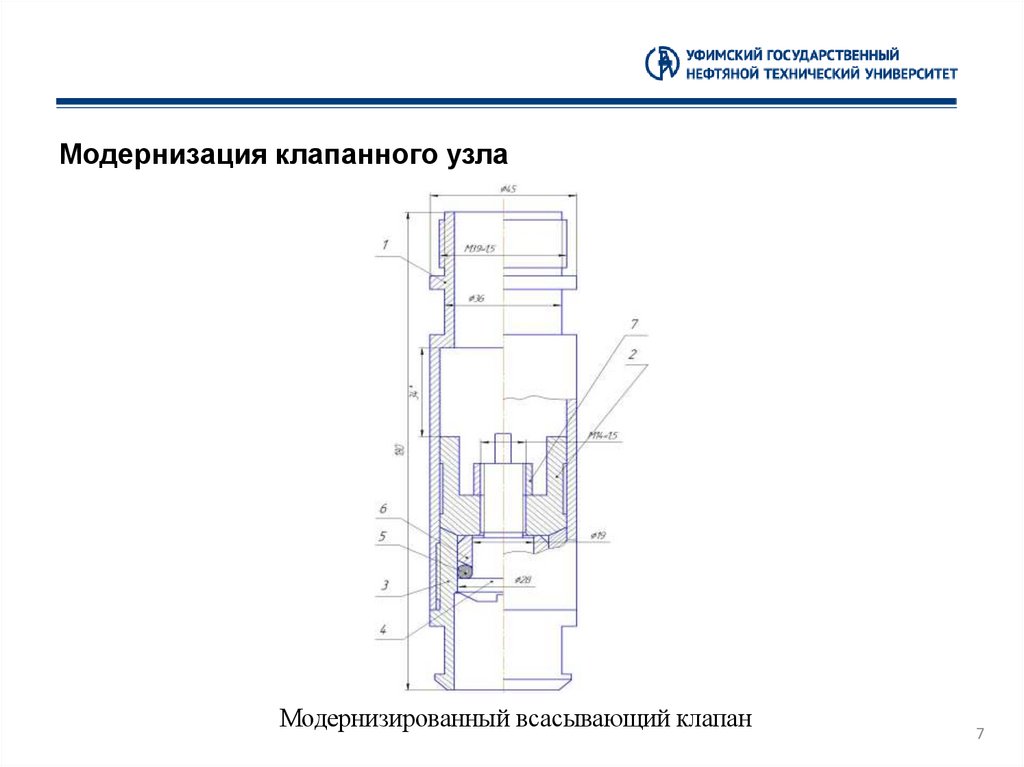

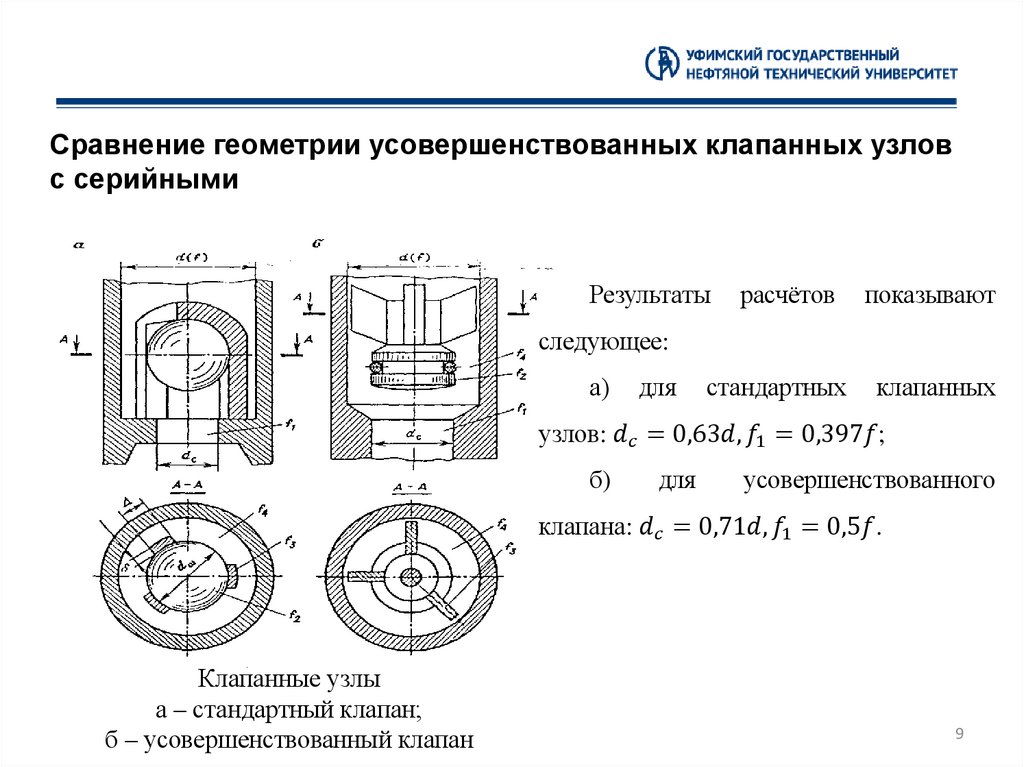

Модернизированный всасывающий клапан
7

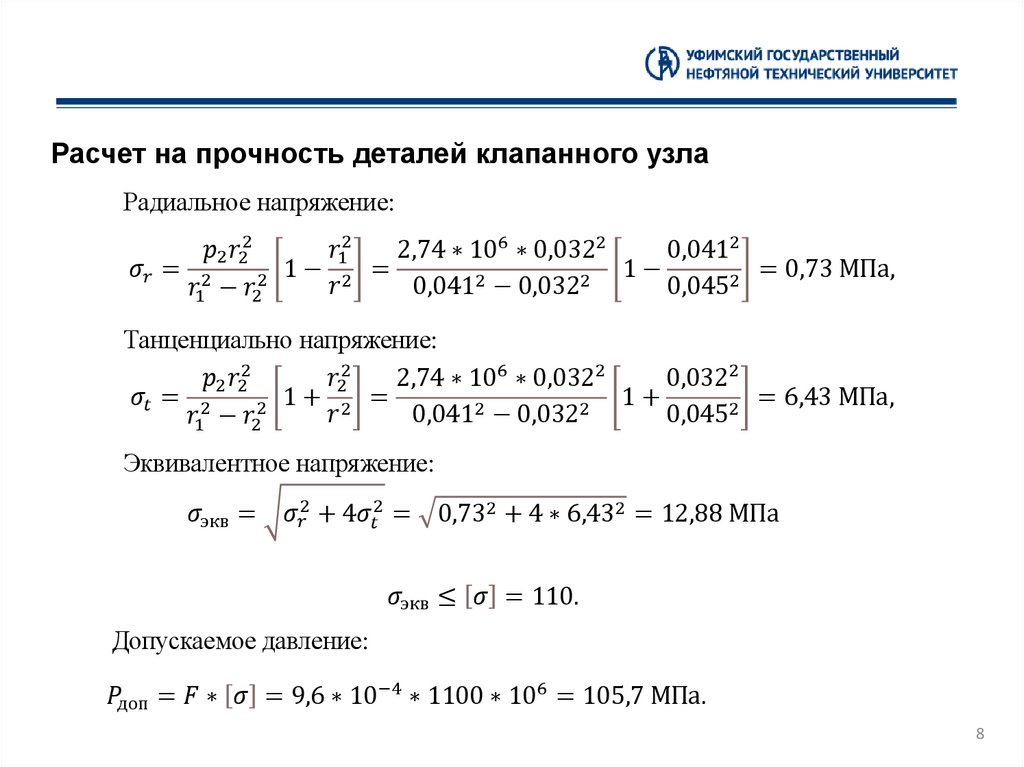

8. Расчет на прочность деталей клапанного узла

Радиальное напряжение:
