Проект установки для выпарки сульфатсодержащих стоков химводоочистки

1. Проект установки для выпарки сульфатсодержащих стоков химводоочистки

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»
Бакалаврская работа
Проект установки для выпарки
сульфатсодержащих стоков химводоочистки
Выполнил
студент БМО 21-21
И.И. Иванов
Руководитель
доцент, к.т.н.
Р.Р. Газиев
Салават 2025

2. Характеристика объекта проектирования

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»

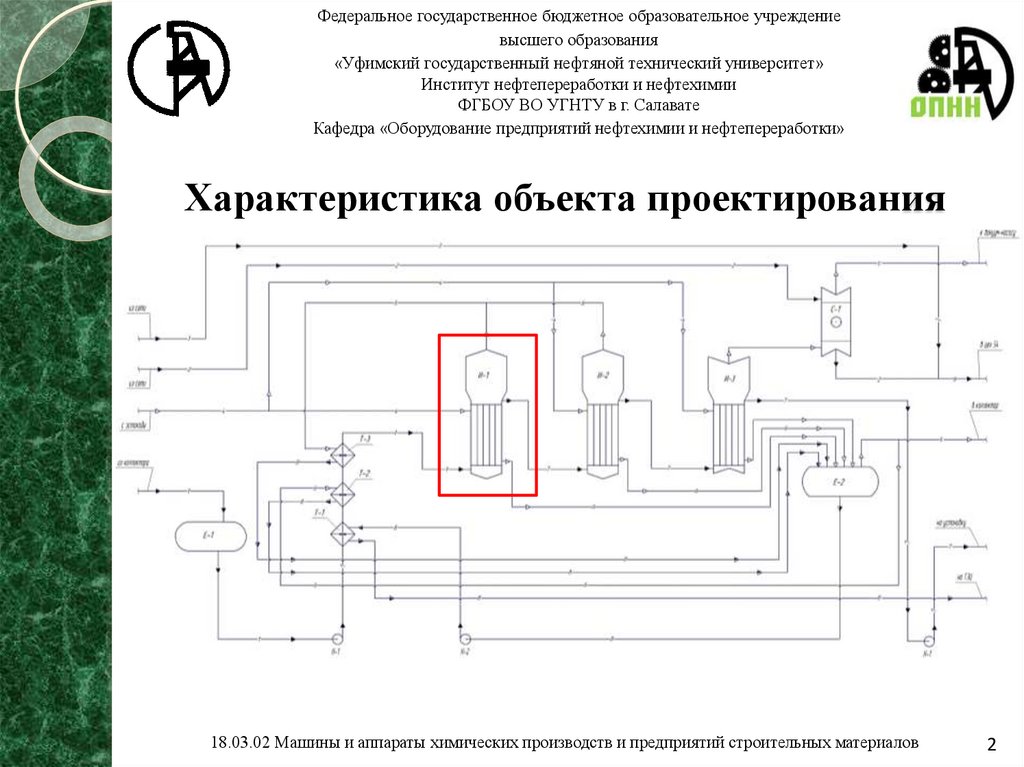

Характеристика объекта проектирования
18.03.02 Машины и аппараты химических производств и предприятий строительных материалов
2

3.

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»

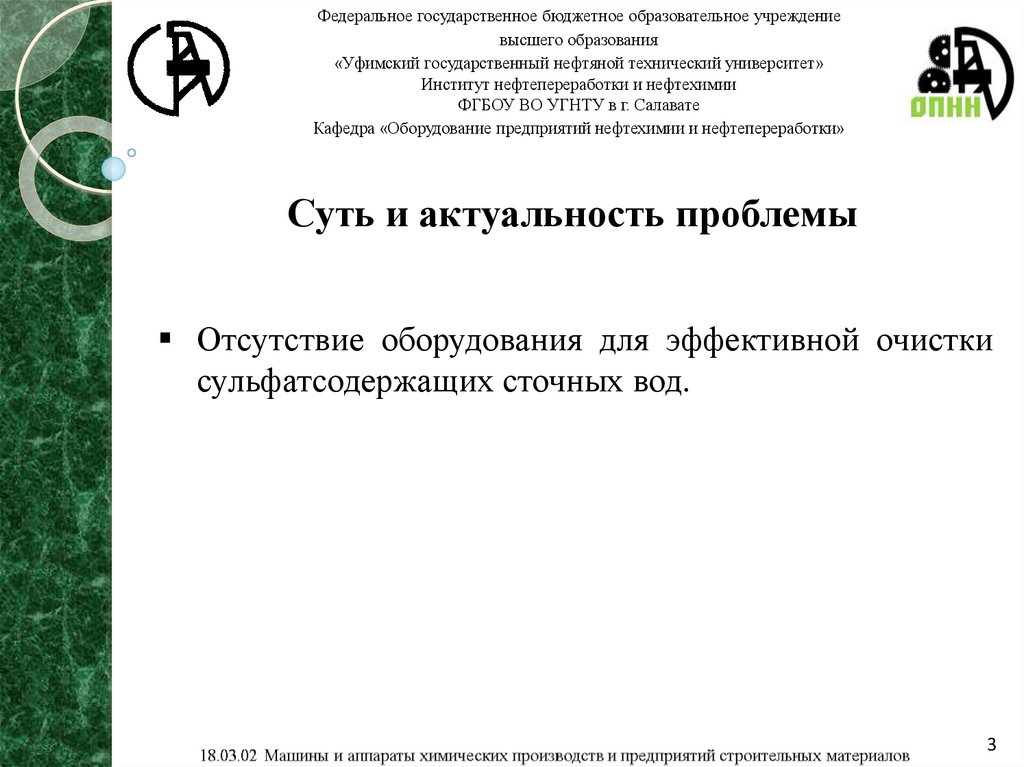

Суть и актуальность проблемы
Отсутствие оборудования для эффективной очистки
сульфатсодержащих сточных вод.
3

4.

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»

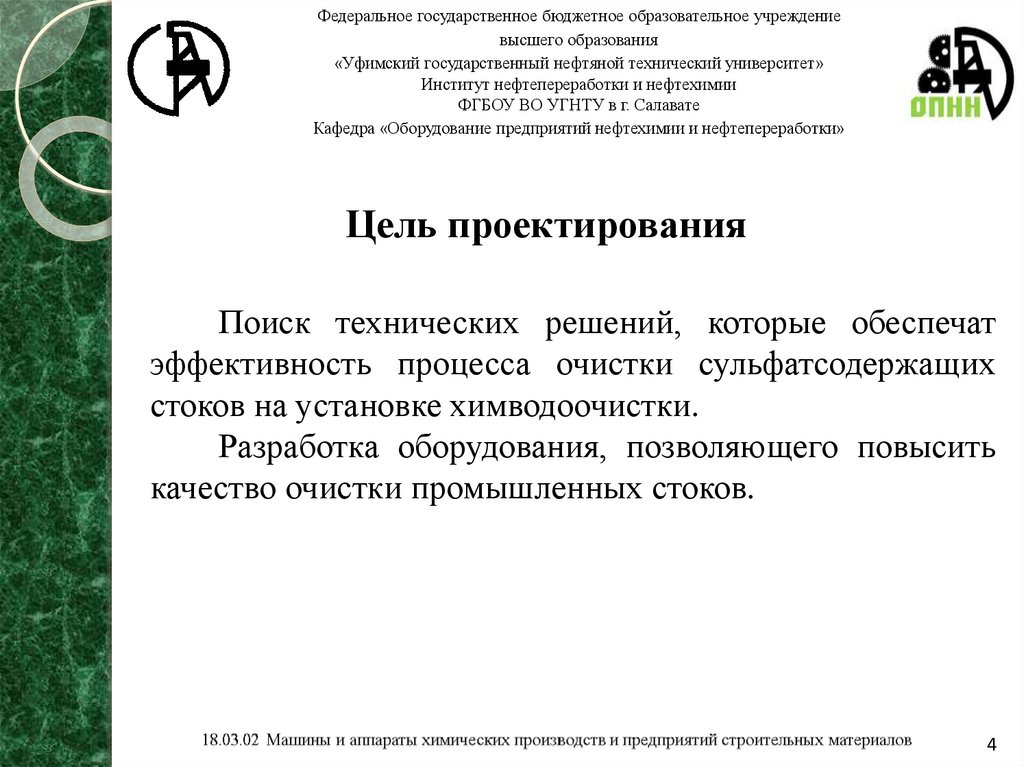

Цель проектирования
Поиск технических решений, которые обеспечат
эффективность процесса очистки сульфатсодержащих
стоков на установке химводоочистки.
Разработка оборудования, позволяющего повысить
качество очистки промышленных стоков.
4

5.

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»

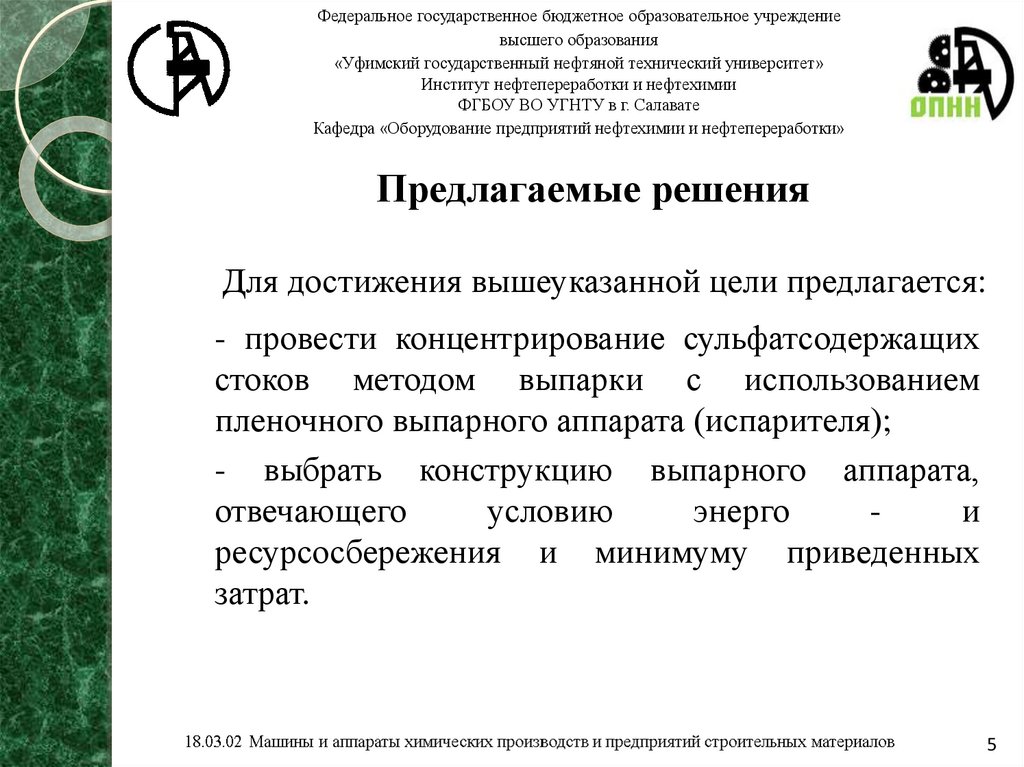

Предлагаемые решения
Для достижения вышеуказанной цели предлагается:
- провести концентрирование сульфатсодержащих
стоков методом выпарки с использованием
пленочного выпарного аппарата (испарителя);
- выбрать конструкцию выпарного аппарата,
отвечающего
условию
энерго
и
ресурсосбережения и минимуму приведенных
затрат.
5

6. Задачи проектирования

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»

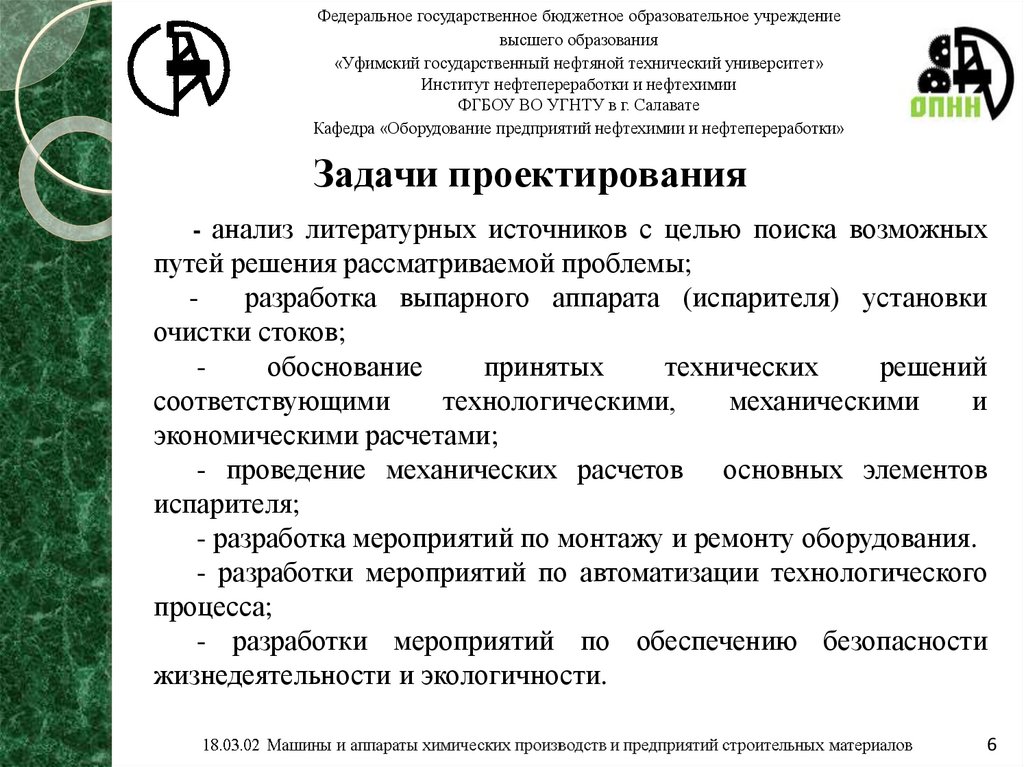

Задачи проектирования
- анализ литературных источников с целью поиска возможных
путей решения рассматриваемой проблемы;
разработка выпарного аппарата (испарителя) установки
очистки стоков;
обоснование
принятых
технических
решений
соответствующими
технологическими,
механическими
и
экономическими расчетами;
- проведение механических расчетов основных элементов
испарителя;
- разработка мероприятий по монтажу и ремонту оборудования.
- разработки мероприятий по автоматизации технологического
процесса;
- разработки мероприятий по обеспечению безопасности
жизнедеятельности и экологичности.
6

7.

Федеральное государственное бюджетное образовательное
учреждение высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и
нефтепереработки»

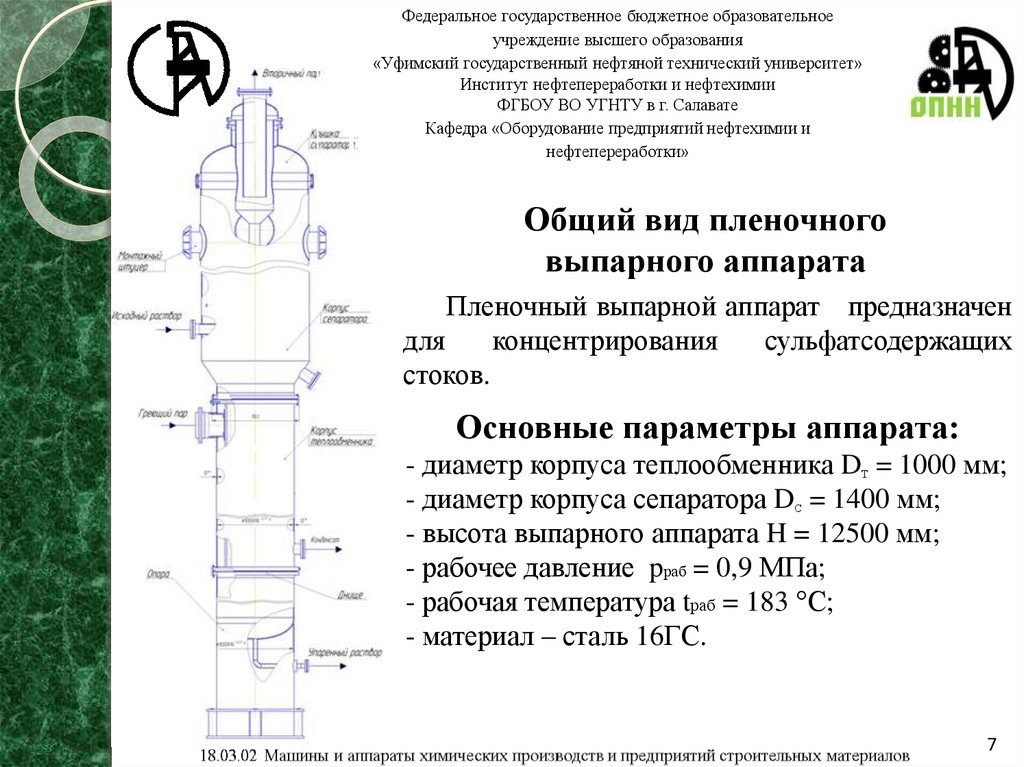

Общий вид пленочного
выпарного аппарата
Пленочный выпарной аппарат предназначен
для
концентрирования
сульфатсодержащих
стоков.
Основные параметры аппарата:
- диаметр корпуса теплообменника DТ = 1000 мм;
- диаметр корпуса сепаратора DС = 1400 мм;
- высота выпарного аппарата H = 12500 мм;
- рабочее давление pраб = 0,9 МПа;
- рабочая температура tраб = 183 °С;
- материал – сталь 16ГС.
7

8.

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»

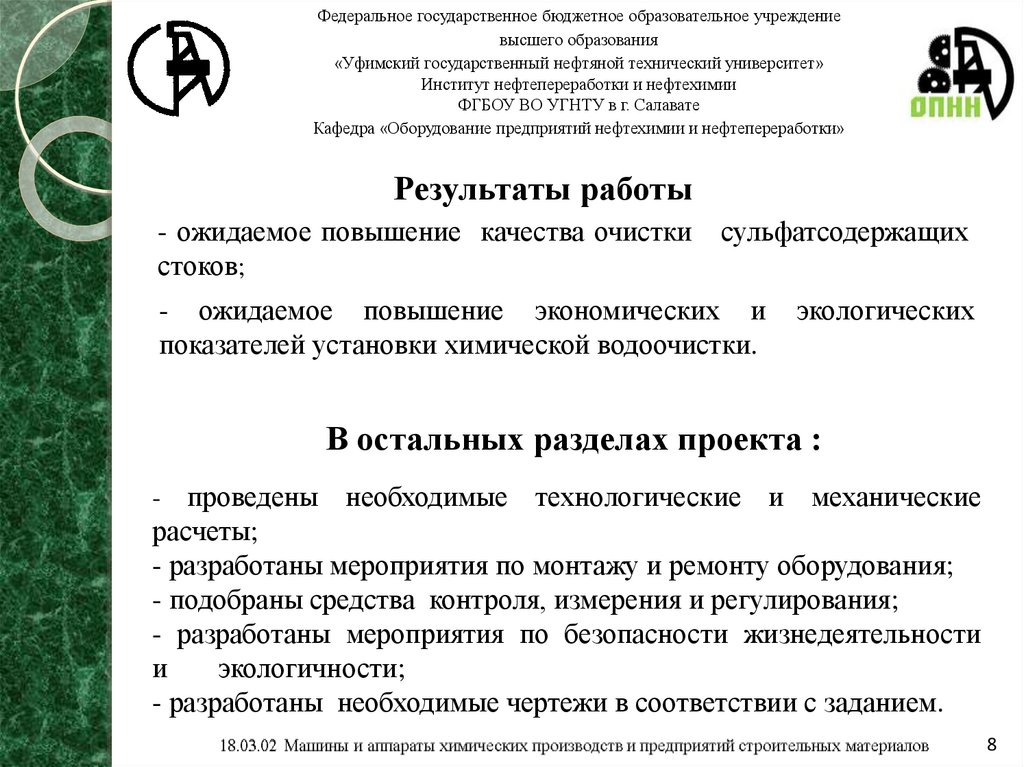

Результаты работы
- ожидаемое повышение качества очистки
стоков;
сульфатсодержащих
- ожидаемое повышение экономических и
показателей установки химической водоочистки.
экологических
В остальных разделах проекта :
проведены необходимые технологические и механические
расчеты;
- разработаны мероприятия по монтажу и ремонту оборудования;
- подобраны средства контроля, измерения и регулирования;
- разработаны мероприятия по безопасности жизнедеятельности
и
экологичности;
- разработаны необходимые чертежи в соответствии с заданием.
-
8

9. Технико-экономические показатели проекта

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»

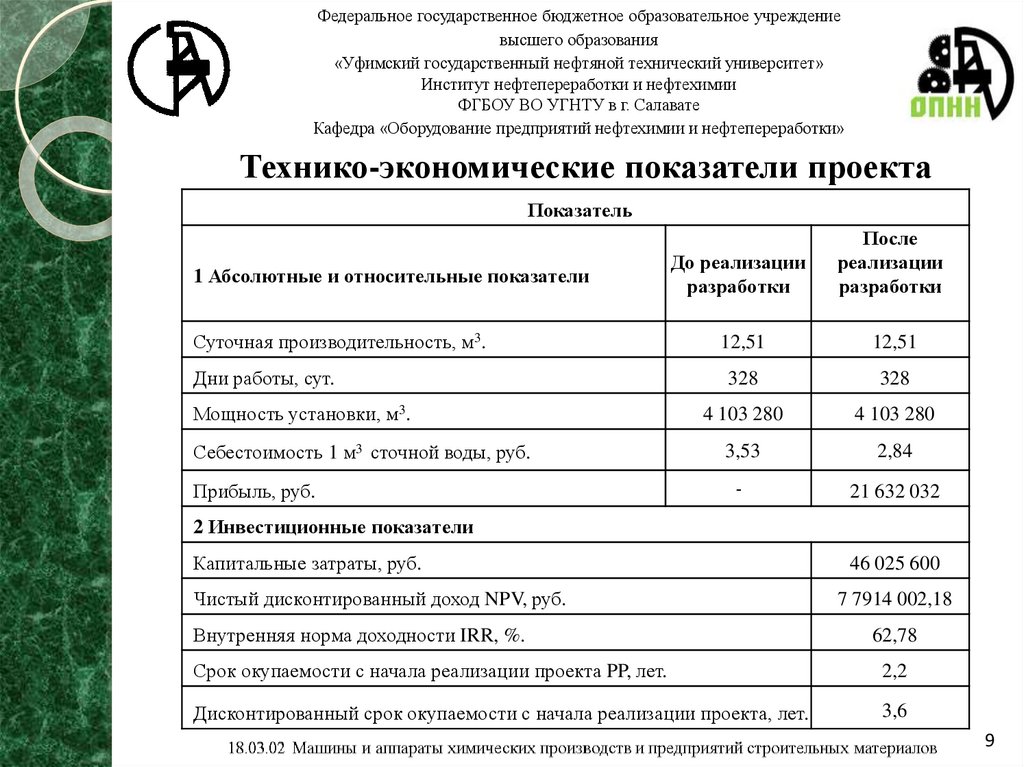

Технико-экономические показатели проекта
Показатель
До реализации
разработки
После
реализации
разработки
Суточная производительность, м3.
12,51
12,51
Дни работы, сут.
328
328
4 103 280
4 103 280
Себестоимость 1 м3 сточной воды, руб.
3,53
2,84
Прибыль, руб.
-
21 632 032
1 Абсолютные и относительные показатели
Мощность установки, м3.
2 Инвестиционные показатели
Капитальные затраты, руб.
46 025 600
Чистый дисконтированный доход NPV, руб.
7 7914 002,18
Внутренняя норма доходности IRR, %.
62,78
Срок окупаемости с начала реализации проекта PP, лет.
2,2
Дисконтированный срок окупаемости с начала реализации проекта, лет.
3,6
9

10. Заключение

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»
Заключение
Разработанное
оборудование
позволит
повысить
эффективность очистки сточных вод и довести степень очистки до
норм сбросов на производственные очистные сооружения.
10

11. АПРОБАЦИЯ РАБОТЫ

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет»
Институт нефтепереработки и нефтехимии
ФГБОУ ВО УГНТУ в г. Салавате
Кафедра «Оборудование предприятий нефтехимии и нефтепереработки»

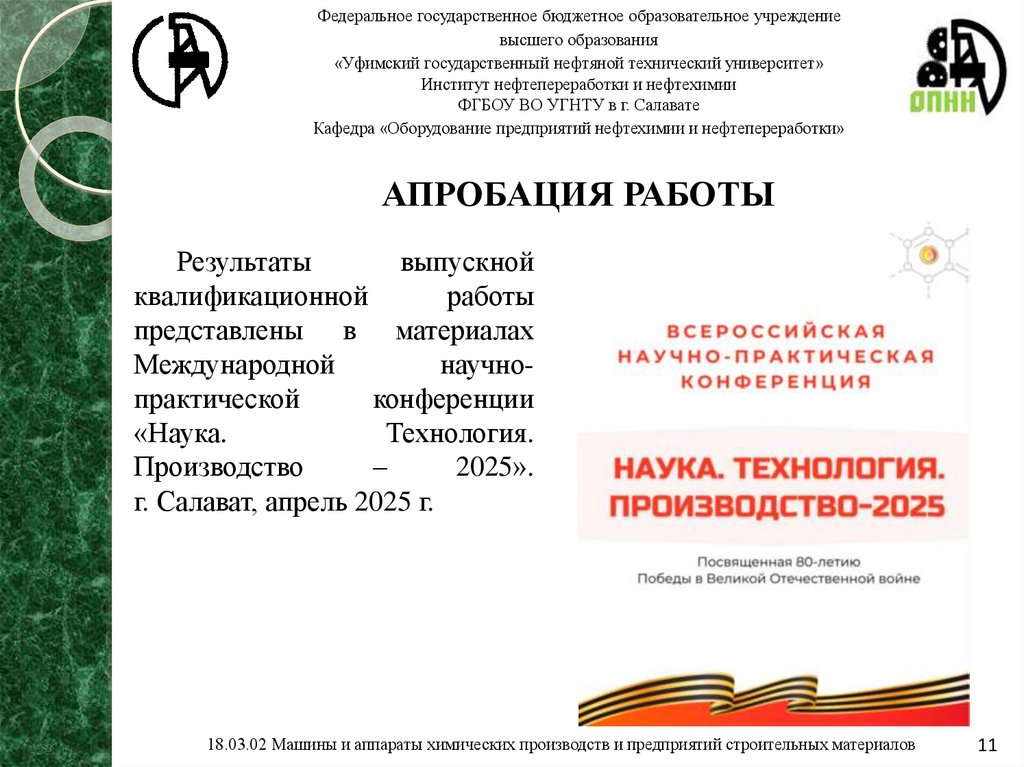

АПРОБАЦИЯ РАБОТЫ
Результаты
выпускной
квалификационной
работы
представлены в материалах
Международной
научнопрактической
конференции
«Наука.
Технология.
Производство
–
2025».
г. Салават, апрель 2025 г.
18.03.02 Машины и аппараты химических производств и предприятий строительных материалов
11
