Разработка и изготовление стенда «Схема управления освещением»

1.

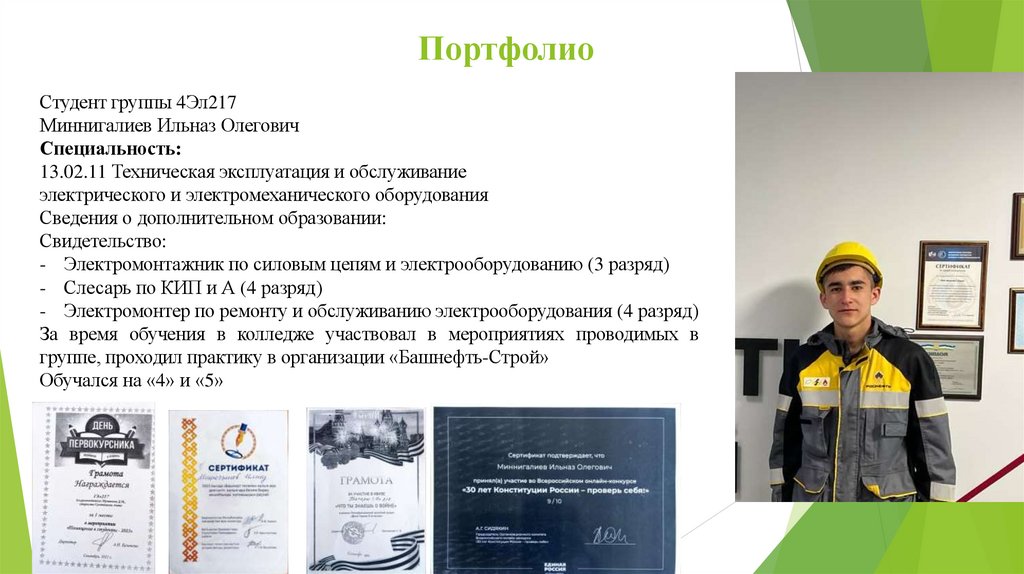

Портфолио
Студент группы 4Эл217
Миннигалиев Ильназ Олегович
Специальность:
13.02.11 Техническая эксплуатация и обслуживание
электрического и электромеханического оборудования
Сведения о дополнительном образовании:
Свидетельство:
- Электромонтажник по силовым цепям и электрооборудованию (3 разряд)
- Слесарь по КИП и А (4 разряд)
- Электромонтер по ремонту и обслуживанию электрооборудования (4 разряд)
За время обучения в колледже участвовал в мероприятиях проводимых в
группе, проходил практику в организации «Башнефть-Строй»
Обучался на «4» и «5»

2.

Тема дипломного проекта: Разработка
и изготовление стенда
«Схема управления освещением»
ННК Эл217-21.081.10-25
Специальность 13.02.11
Группа: 4Эл217-21
Дипломник: Миннигалиев Ильназ Олегович
Руководитель дипломного проекта: Григорьев А.М.
Нефтекамск - 2025г

3.

Назначение объекта

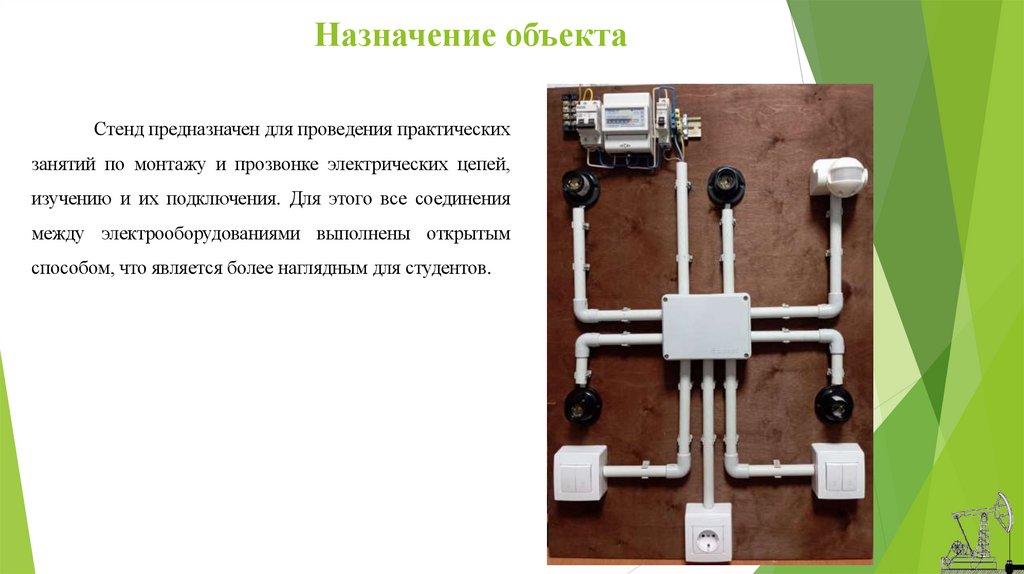

Стенд предназначен для проведения практических
занятий по монтажу и прозвонке электрических цепей,
изучению и их подключения. Для этого все соединения
между электрооборудованиями выполнены открытым
способом, что является более наглядным для студентов.

4.

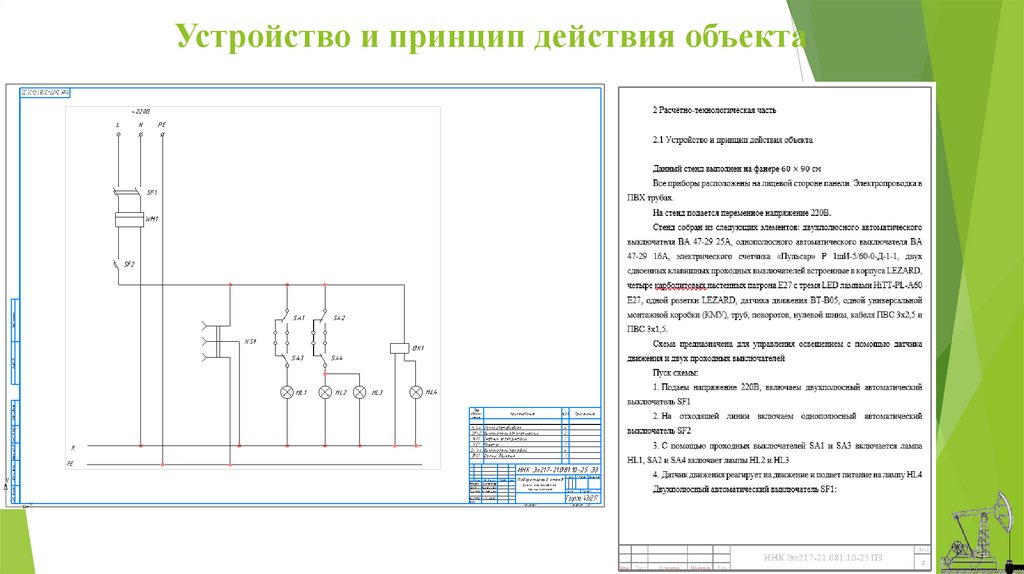

Устройство и принцип действия объекта

5.

Теоретическое обоснование
применяемого оборудования

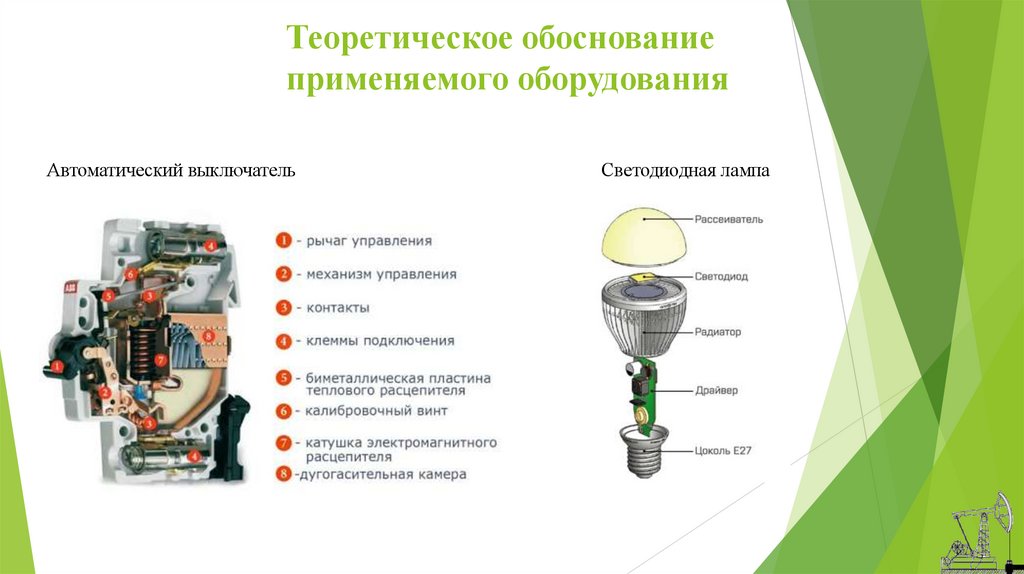

Автоматический выключатель
Светодиодная лампа

6.

Расчет и выбор оборудования

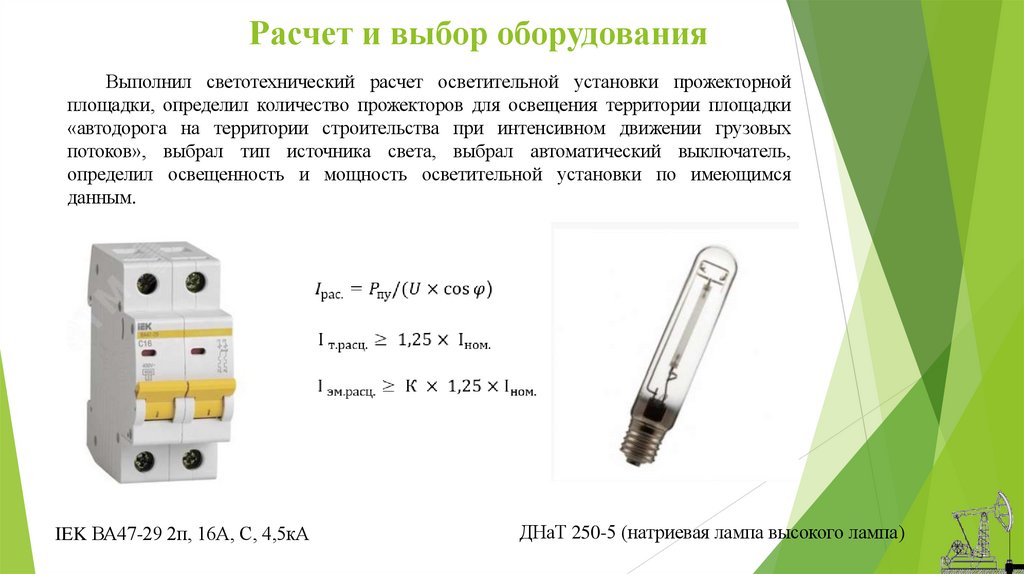

Выполнил светотехнический расчет осветительной установки прожекторной
площадки, определил количество прожекторов для освещения территории площадки
«автодорога на территории строительства при интенсивном движении грузовых
потоков», выбрал тип источника света, выбрал автоматический выключатель,
определил освещенность и мощность осветительной установки по имеющимся
данным.
IEK ВА47-29 2п, 16А, С, 4,5кА
ДНаТ 250-5 (натриевая лампа высокого лампа)

7.

Организационная часть
Оборудования для стенда:
Автоматический
выключатель
Назначение:
Предназначен
для защиты
электрический
цепей
Однофазный электрический
счетчик
Патрон для лампы Е27
Назначение:
Учет потребления
электроэнергии в
однофазной сети
Датчик движения
Назначение:
Фиксация и
крепление
лампы
Проходной двухклавишный выключатель
Назначение:
Обнаружение перемещения
объекта в определенной
зоне и преобразования
этого движения в
электрический сигнал
Назначение:
Управление светом
из двух мест

8.

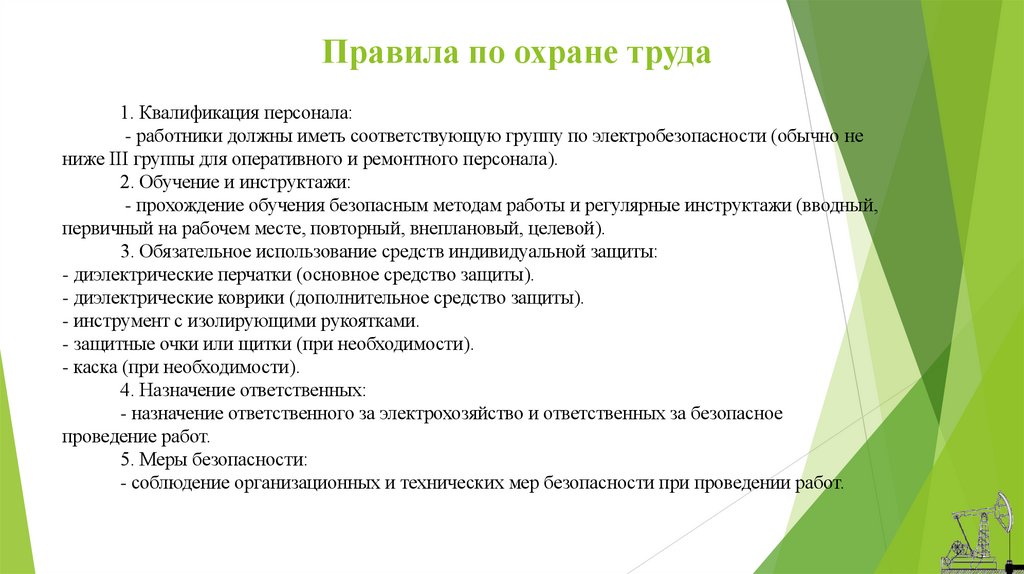

Правила по охране труда
1. Квалификация персонала:
- работники должны иметь соответствующую группу по электробезопасности (обычно не
ниже III группы для оперативного и ремонтного персонала).
2. Обучение и инструктажи:
- прохождение обучения безопасным методам работы и регулярные инструктажи (вводный,
первичный на рабочем месте, повторный, внеплановый, целевой).
3. Обязательное использование средств индивидуальной защиты:
- диэлектрические перчатки (основное средство защиты).
- диэлектрические коврики (дополнительное средство защиты).
- инструмент с изолирующими рукоятками.
- защитные очки или щитки (при необходимости).
- каска (при необходимости).
4. Назначение ответственных:
- назначение ответственного за электрохозяйство и ответственных за безопасное
проведение работ.
5. Меры безопасности:
- соблюдение организационных и технических мер безопасности при проведении работ.

9.

Экологическая безопасность
При использовании стенда и его компонентов следует знать о следующих аспектах
безопасности:
1. Влияние электромагнитного поля:
- существует вероятность неблагоприятного воздействия на нервную систему и
сердце.
- некоторые исследования связывают длительное воздействие с головными болями,
гипертонией и нарушениями сна.
- не исключено негативное влияние на представителей фауны и флоры в
непосредственной близости.
2. Особенности использования поливинилхлорида:
- существует обеспокоенность по поводу потенциального вреда здоровью, связанного с
хлором, содержащимся в ПВХ.
- некоторые виды ПВХ содержат добавки, такие как фталаты, свинец или кадмий,
которые считаются токсичными.
- в случае возгорания возможно выделение опасных веществ, таких как хлороводород.
3. Светодиодные источники света:
- содержание опасных веществ в LED-лампах сведено к минимуму и
сконцентрировано внутри компонентов.
- при соблюдении целостности лампы риски для здоровья практически отсутствуют.
- в отличие от альтернативных вариантов, LED-лампы не выделяют вредные пары при
повреждении.

10.

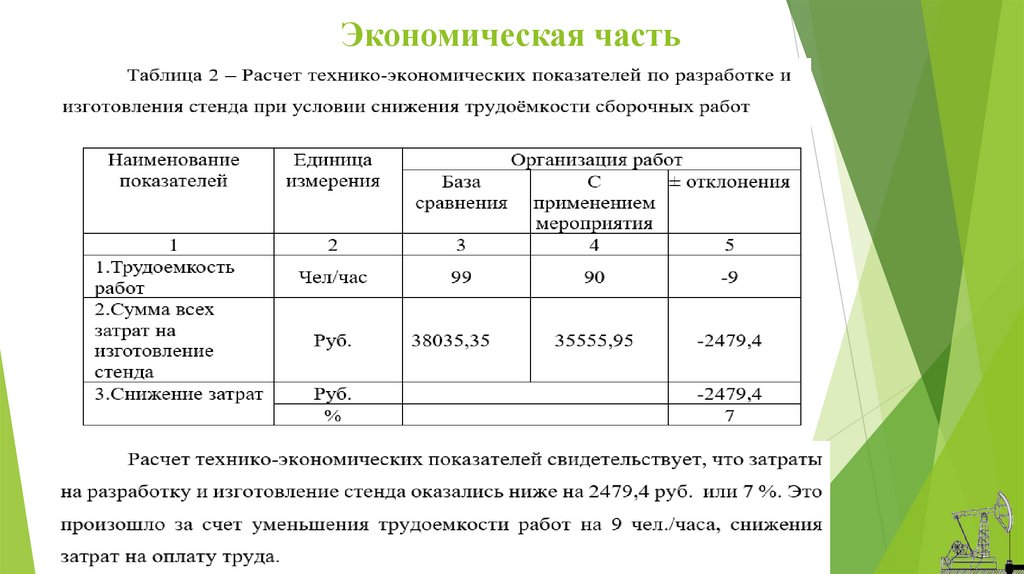

Экономическая часть

11.

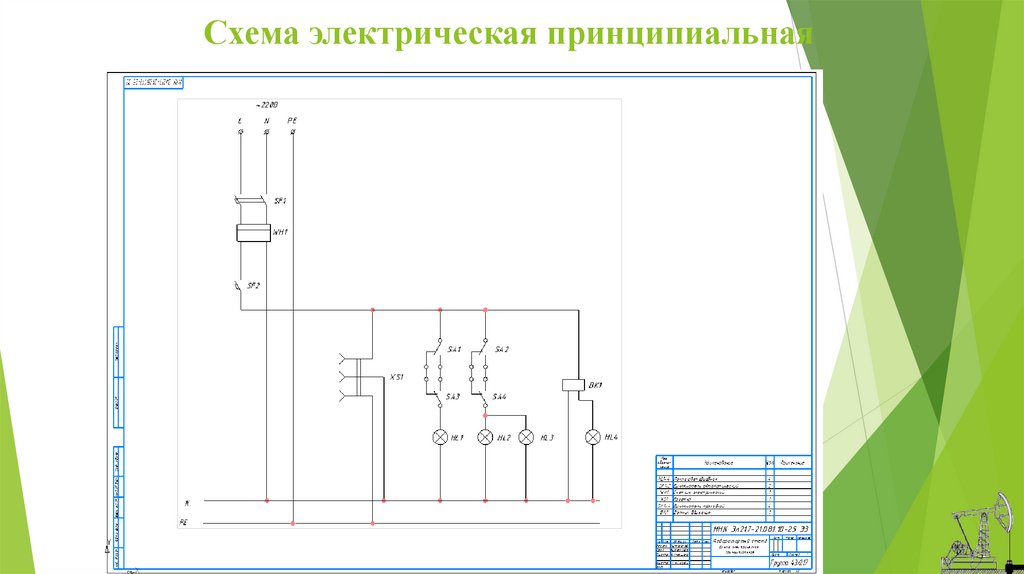

Схема электрическая принципиальная

12.

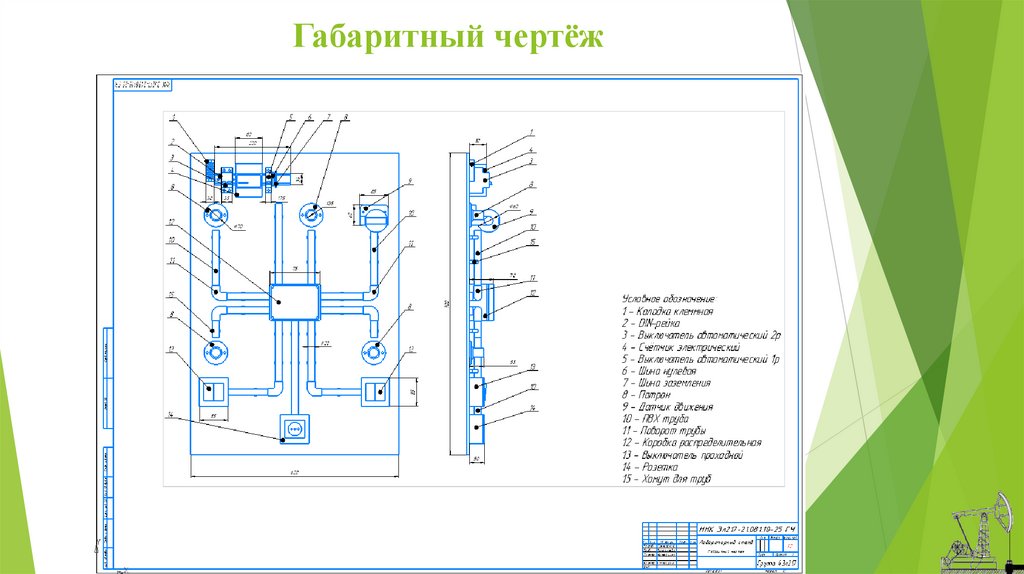

Габаритный чертёж
