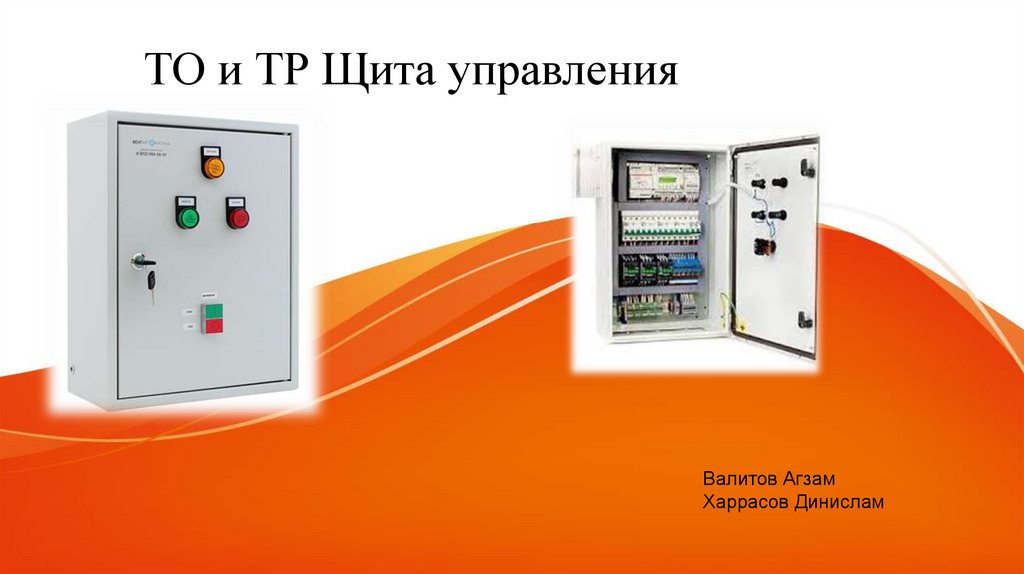

ТО и ТР Щита управления

1.

ТО и ТР Щита управления
Валитов Агзам
Харрасов Динислам

2.

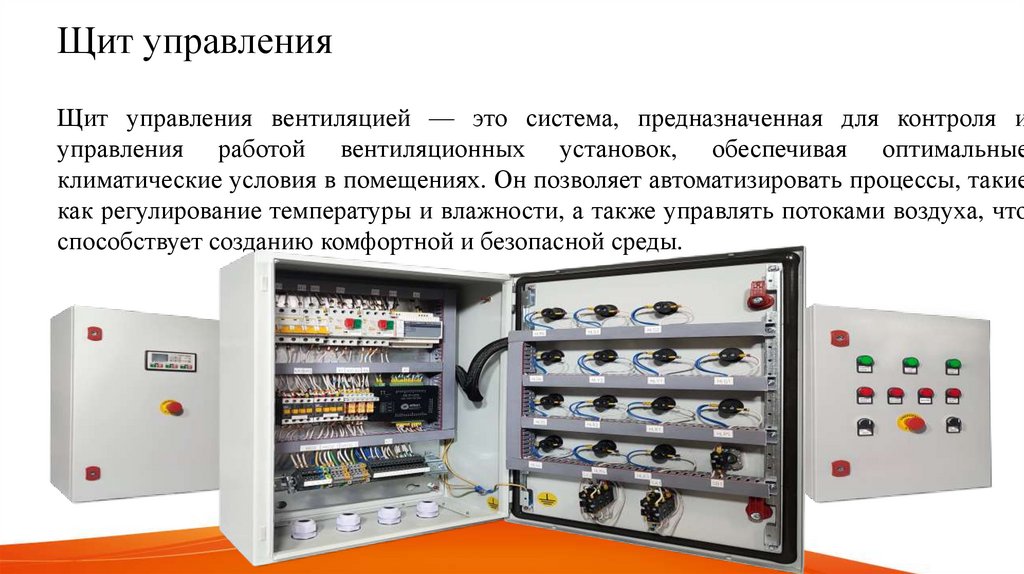

Щит управления
Щит управления вентиляцией — это система, предназначенная для контроля и
управления работой вентиляционных установок, обеспечивая оптимальные
климатические условия в помещениях. Он позволяет автоматизировать процессы, такие
как регулирование температуры и влажности, а также управлять потоками воздуха, что
способствует созданию комфортной и безопасной среды.

3.

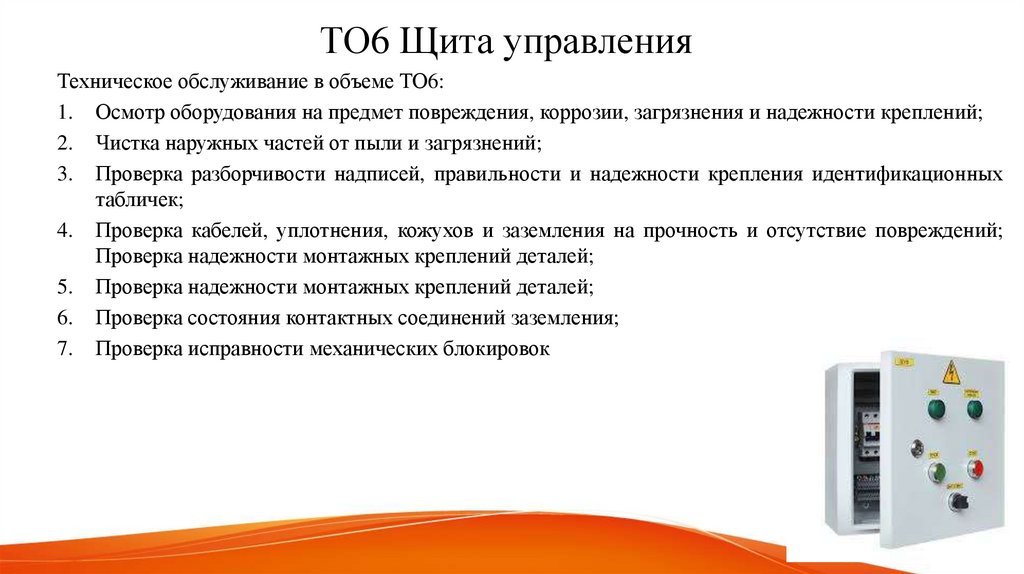

ТО6 Щита управления
Техническое обслуживание в объеме ТО6:
1. Осмотр оборудования на предмет повреждения, коррозии, загрязнения и надежности креплений;
2. Чистка наружных частей от пыли и загрязнений;
3. Проверка разборчивости надписей, правильности и надежности крепления идентификационных
табличек;
4. Проверка кабелей, уплотнения, кожухов и заземления на прочность и отсутствие повреждений;
Проверка надежности монтажных креплений деталей;
5. Проверка надежности монтажных креплений деталей;
6. Проверка состояния контактных соединений заземления;
7. Проверка исправности механических блокировок

4.

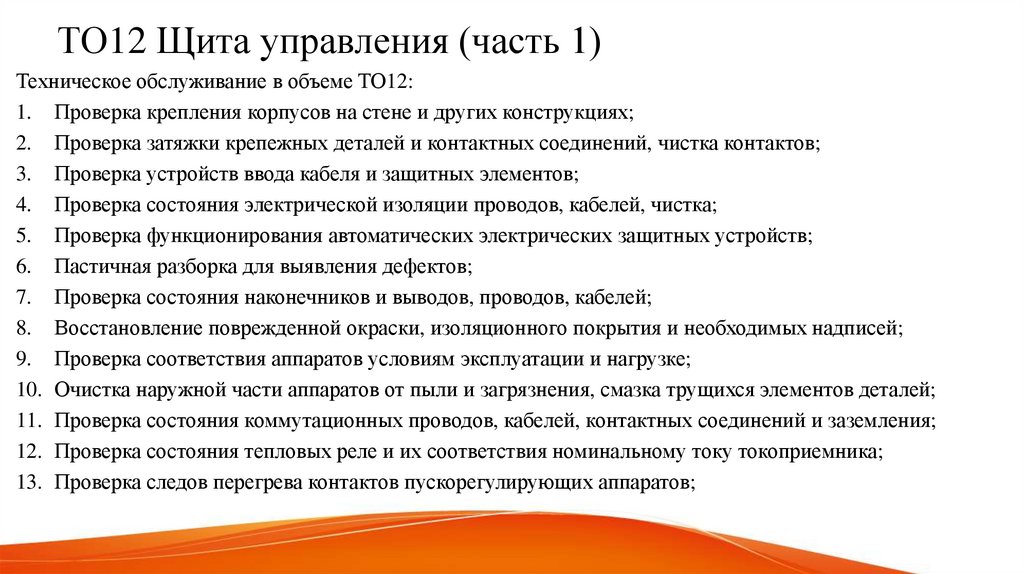

ТО12 Щита управления (часть 1)
Техническое обслуживание в объеме ТО12:
1. Проверка крепления корпусов на стене и других конструкциях;
2. Проверка затяжки крепежных деталей и контактных соединений, чистка контактов;
3. Проверка устройств ввода кабеля и защитных элементов;
4. Проверка состояния электрической изоляции проводов, кабелей, чистка;
5. Проверка функционирования автоматических электрических защитных устройств;
6. Пастичная разборка для выявления дефектов;
7. Проверка состояния наконечников и выводов, проводов, кабелей;
8. Восстановление поврежденной окраски, изоляционного покрытия и необходимых надписей;
9. Проверка соответствия аппаратов условиям эксплуатации и нагрузке;
10. Очистка наружной части аппаратов от пыли и загрязнения, смазка трущихся элементов деталей;
11. Проверка состояния коммутационных проводов, кабелей, контактных соединений и заземления;
12. Проверка состояния тепловых реле и их соответствия номинальному току токоприемника;
13. Проверка следов перегрева контактов пускорегулирующих аппаратов;

5.

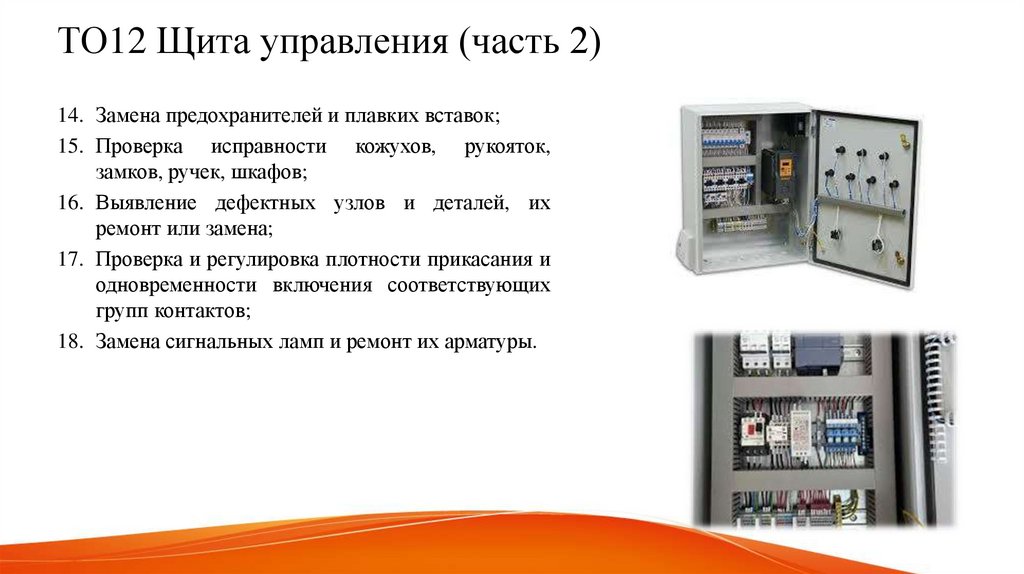

ТО12 Щита управления (часть 2)
14. Замена предохранителей и плавких вставок;
15. Проверка исправности кожухов, рукояток,
замков, ручек, шкафов;
16. Выявление дефектных узлов и деталей, их
ремонт или замена;
17. Проверка и регулировка плотности прикасания и
одновременности включения соответствующих
групп контактов;
18. Замена сигнальных ламп и ремонт их арматуры.

6.

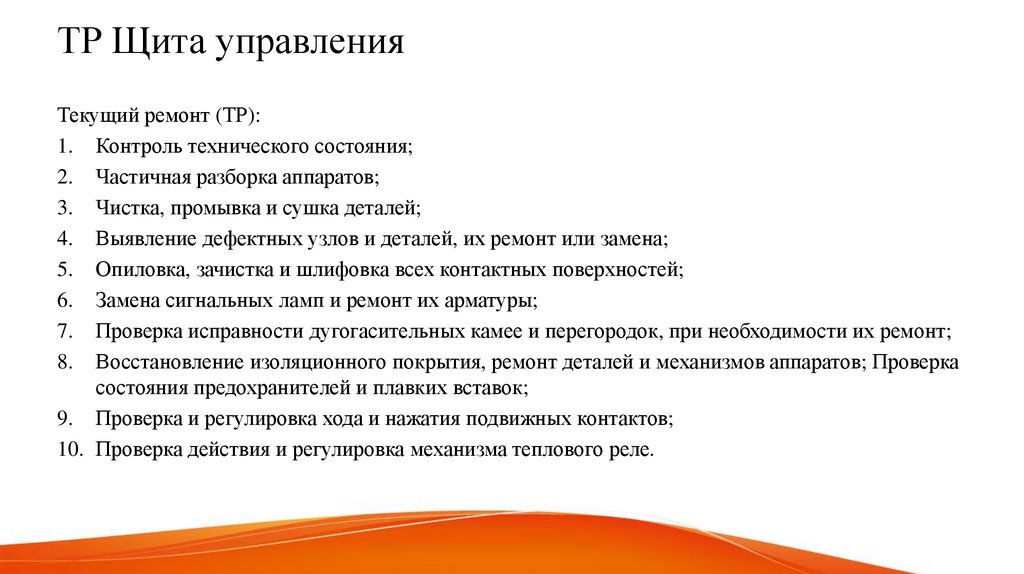

ТР Щита управления
Текущий ремонт (ТР):
1. Контроль технического состояния;
2. Частичная разборка аппаратов;
3. Чистка, промывка и сушка деталей;
4. Выявление дефектных узлов и деталей, их ремонт или замена;
5. Опиловка, зачистка и шлифовка всех контактных поверхностей;
6. Замена сигнальных ламп и ремонт их арматуры;
7. Проверка исправности дугогасительных камее и перегородок, при необходимости их ремонт;
8. Восстановление изоляционного покрытия, ремонт деталей и механизмов аппаратов; Проверка
состояния предохранителей и плавких вставок;
9. Проверка и регулировка хода и нажатия подвижных контактов;
10. Проверка действия и регулировка механизма теплового реле.
