Тема 1: Автоматичні станкові гранатомети. Заняття 8: Підготовка гранатомета АГС-17 до стрільби

1. Тема 1: автоматичні станкові гранатомети Automatic grenade launchers

Заняття 8: Підготовка гранатомета АГС-17 до
стрільби.
Preparing the AGS-17 grenade launcher for
firing.

2. Очікуваний результат заняття

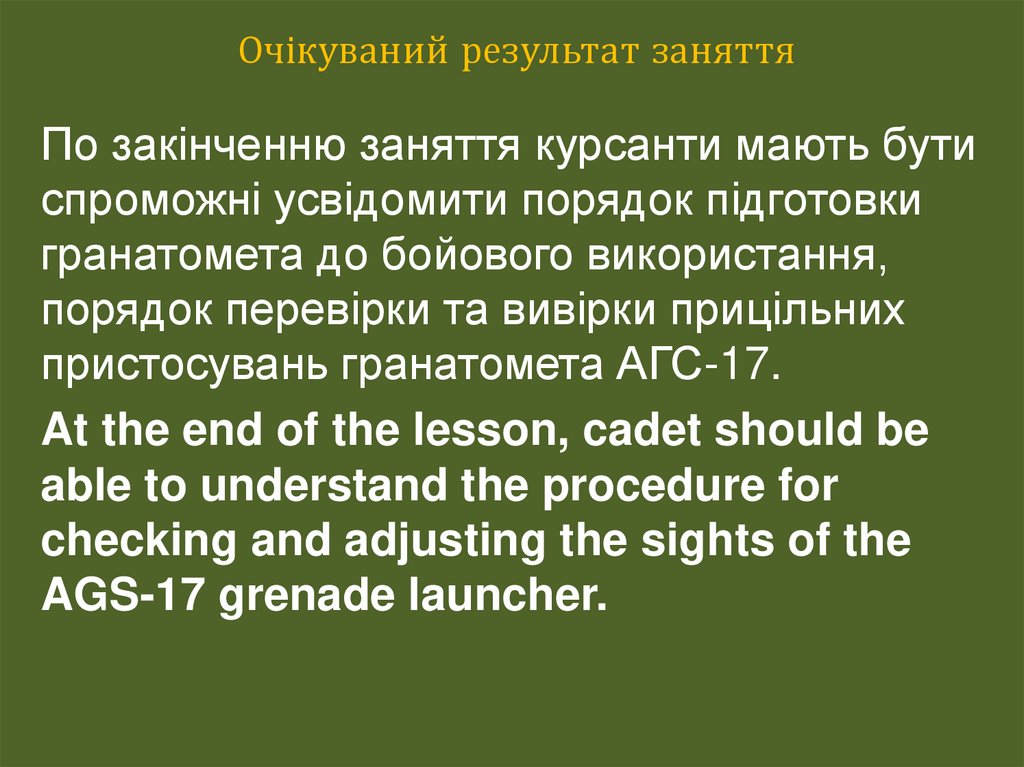

По закінченню заняття курсанти мають бути
спроможні усвідомити порядок підготовки
гранатомета до бойового використання,
порядок перевірки та вивірки прицільних
пристосувань гранатомета АГС-17.
At the end of the lesson, cadet should be
able to understand the procedure for
checking and adjusting the sights of the
AGS-17 grenade launcher.

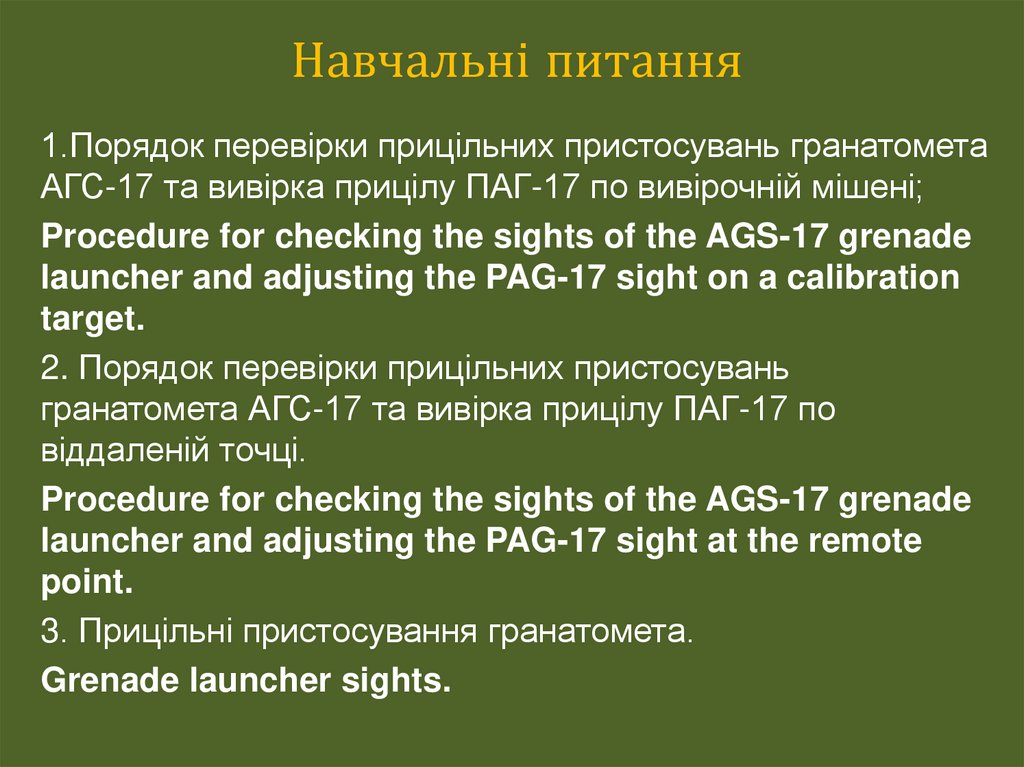

3. Навчальні питання

1.Порядок перевірки прицільних пристосувань гранатомета
АГС-17 та вивірка прицілу ПАГ-17 по вивірочній мішені;
Procedure for checking the sights of the AGS-17 grenade
launcher and adjusting the PAG-17 sight on a calibration
target.
2. Порядок перевірки прицільних пристосувань
гранатомета АГС-17 та вивірка прицілу ПАГ-17 по
віддаленій точці.
Procedure for checking the sights of the AGS-17 grenade
launcher and adjusting the PAG-17 sight at the remote
point.
3. Прицільні пристосування гранатомета.
Grenade launcher sights.

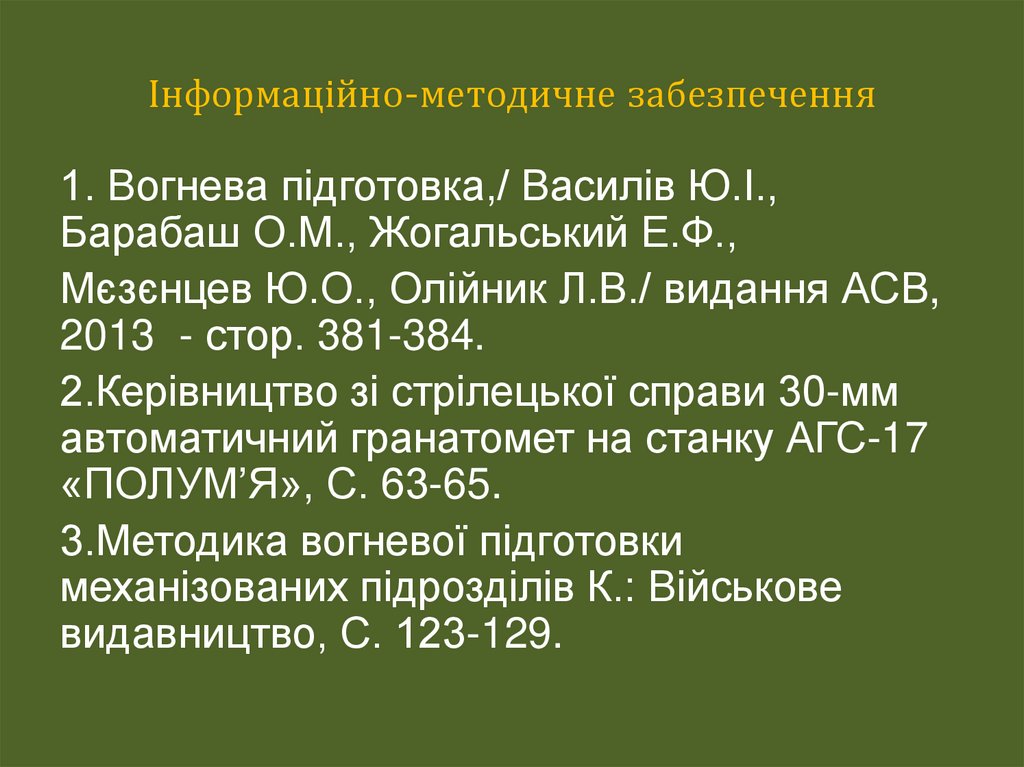

4. Інформаційно-методичне забезпечення

1. Вогнева підготовка,/ Василів Ю.І.,
Барабаш О.М., Жогальський Е.Ф.,
Мєзєнцев Ю.О., Олійник Л.В./ видання АСВ,
2013 - стор. 381-384.
2.Керівництво зі стрілецької справи 30-мм
автоматичний гранатомет на станку АГС-17
«ПОЛУМ’Я», С. 63-65.
3.Методика вогневої підготовки
механізованих підрозділів К.: Військове
видавництво, С. 123-129.

5. 1 навчальне питання

Порядок перевірки прицільних пристосувань
гранатомета АГС-17 та вивірка прицілу ПАГ17 по вивірочній мішені;
Procedure for checking the sights of the AGS17 grenade launcher and adjusting the PAG17 sight on a calibration target.

6.

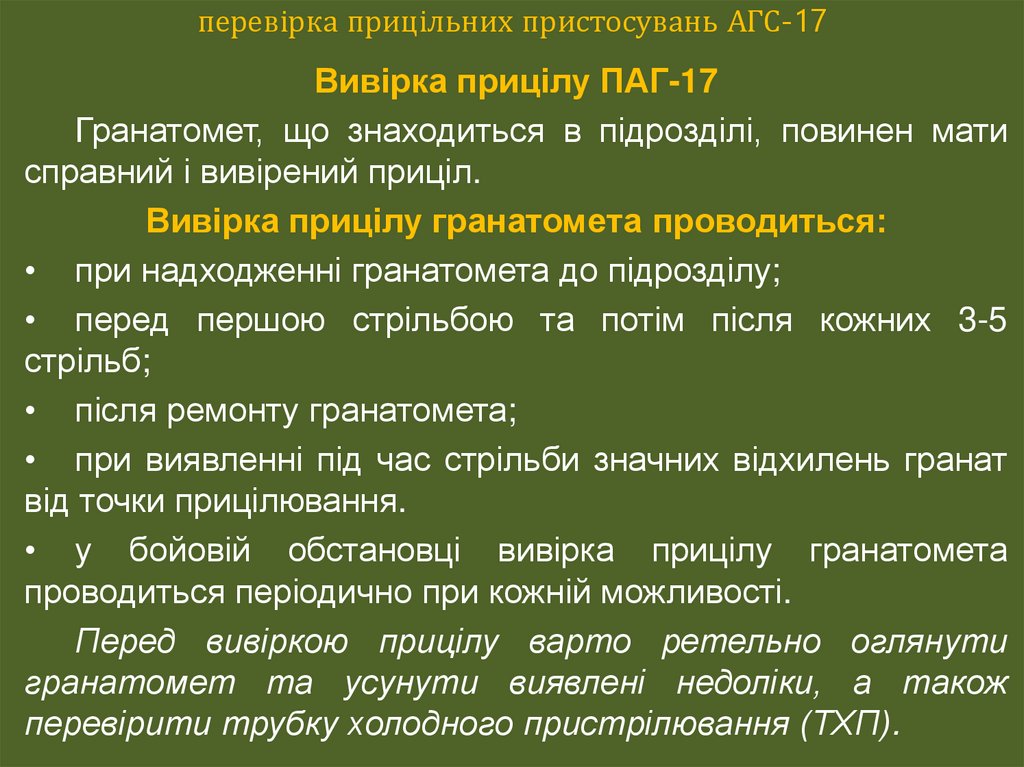

перевірка прицільних пристосувань АГС-17
Вивірка прицілу ПАГ-17
Гранатомет, що знаходиться в підрозділі, повинен мати
справний і вивірений приціл.
Вивірка прицілу гранатомета проводиться:
• при надходженні гранатомета до підрозділу;
• перед першою стрільбою та потім після кожних 3-5
стрільб;
• після ремонту гранатомета;
• при виявленні під час стрільби значних відхилень гранат
від точки прицілювання.
• у бойовій обстановці вивірка прицілу гранатомета
проводиться періодично при кожній можливості.
Перед вивіркою прицілу варто ретельно оглянути
гранатомет та усунути виявлені недоліки, а також
перевірити трубку холодного пристрілювання (ТХП).

7.

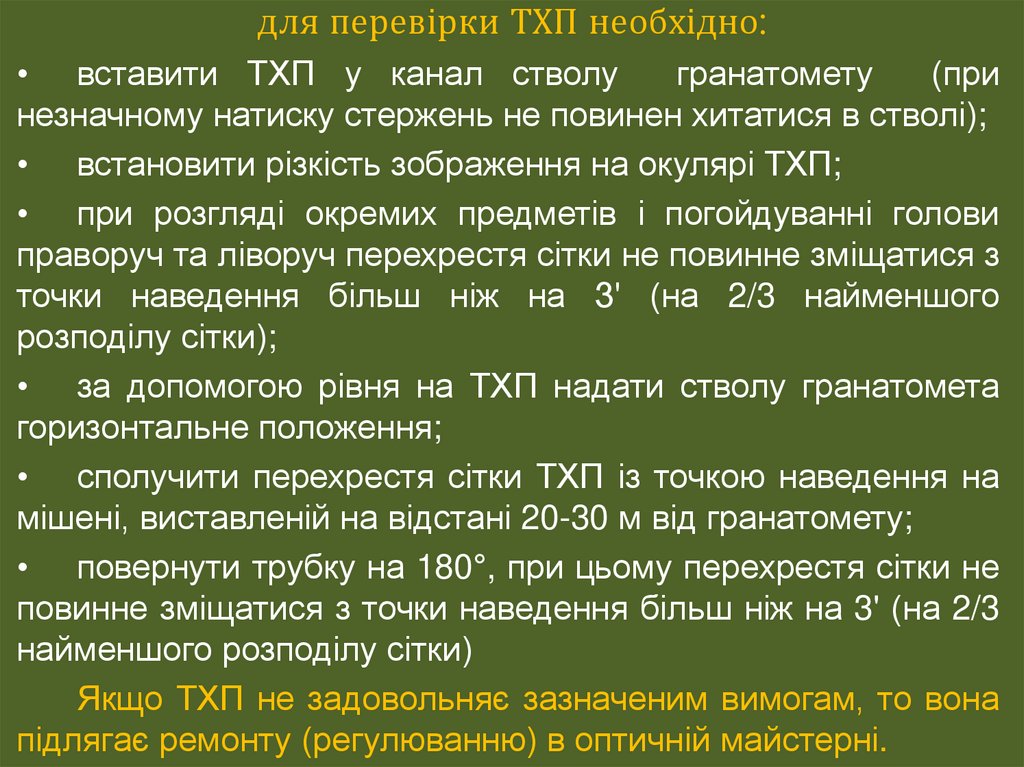

для перевірки ТХП необхідно:
• вставити ТХП у канал стволу
гранатомету
(при
незначному натиску стержень не повинен хитатися в стволі);
• встановити різкість зображення на окулярі ТХП;
• при розгляді окремих предметів і погойдуванні голови
праворуч та ліворуч перехрестя сітки не повинне зміщатися з
точки наведення більш ніж на З' (на 2/3 найменшого
розподілу сітки);
• за допомогою рівня на ТХП надати стволу гранатомета
горизонтальне положення;
• сполучити перехрестя сітки ТХП із точкою наведення на
мішені, виставленій на відстані 20-30 м від гранатомету;
• повернути трубку на 180°, при цьому перехрестя сітки не
повинне зміщатися з точки наведення більш ніж на 3' (на 2/3
найменшого розподілу сітки)
Якщо ТХП не задовольняє зазначеним вимогам, то вона
підлягає ремонту (регулюванню) в оптичній майстерні.

8.

перевірка прицільних пристосувань

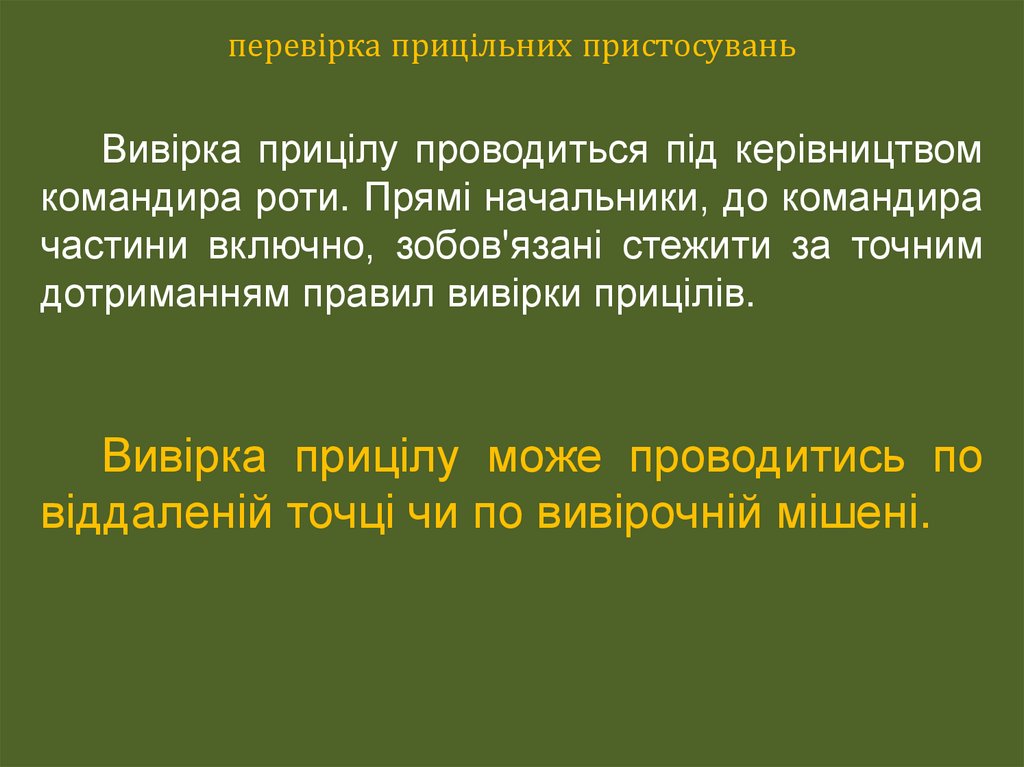

Вивірка прицілу проводиться під керівництвом
командира роти. Прямі начальники, до командира
частини включно, зобов'язані стежити за точним
дотриманням правил вивірки прицілів.
Вивірка прицілу може проводитись по
віддаленій точці чи по вивірочній мішені.

9.

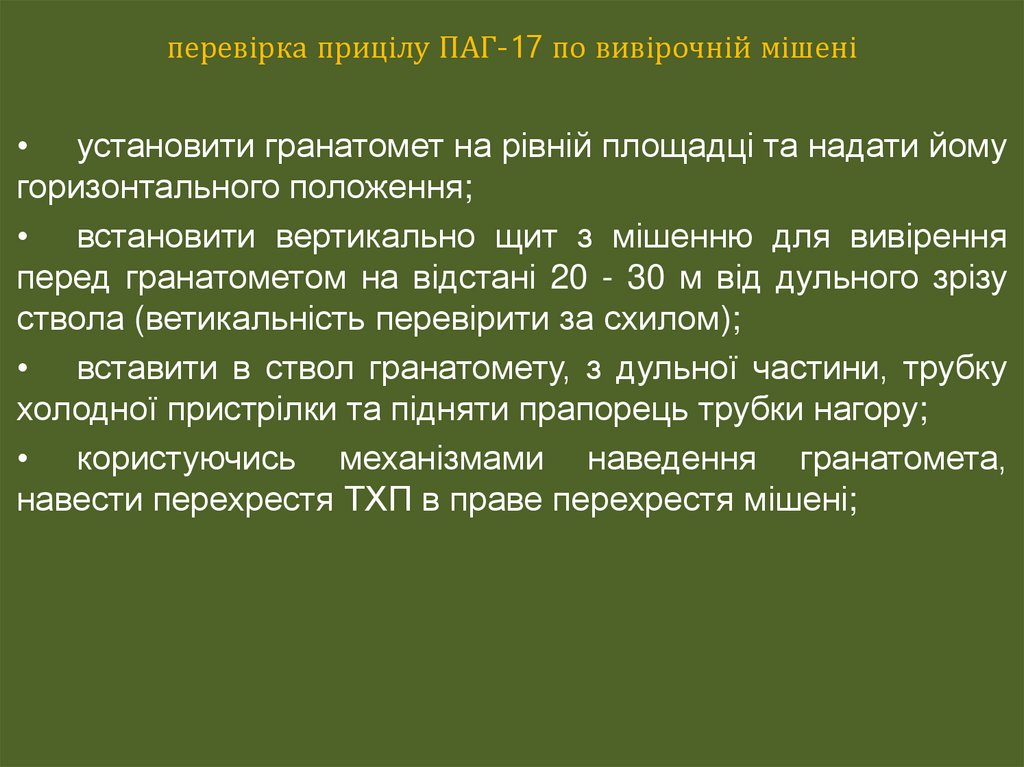

перевірка прицілу ПАГ-17 по вивірочній мішені
• установити гранатомет на рівній площадці та надати йому
горизонтального положення;
• встановити вертикально щит з мішенню для вивірення
перед гранатометом на відстані 20 - 30 м від дульного зрізу
ствола (ветикальність перевірити за схилом);
• вставити в ствол гранатомету, з дульної частини, трубку
холодної пристрілки та підняти прапорець трубки нагору;
• користуючись механізмами наведення гранатомета,
навести перехрестя ТХП в праве перехрестя мішені;

10.

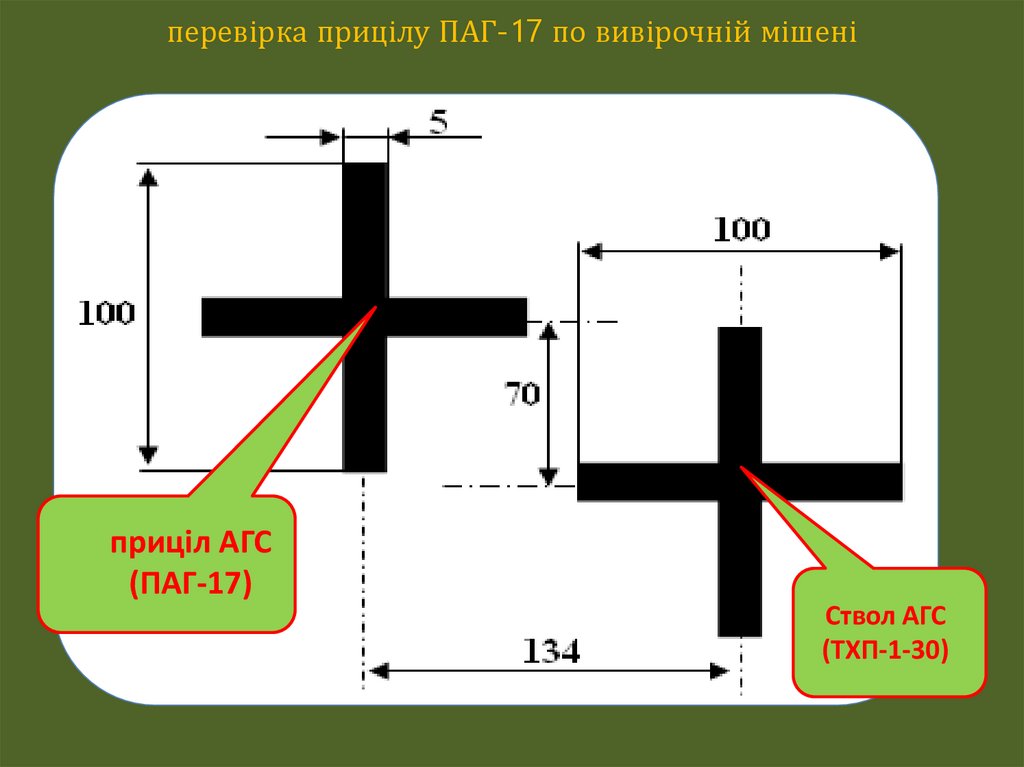

перевірка прицілу ПАГ-17 по вивірочній мішені
приціл АГС
(ПАГ-17)
Ствол АГС
(ТХП-1-30)

11.

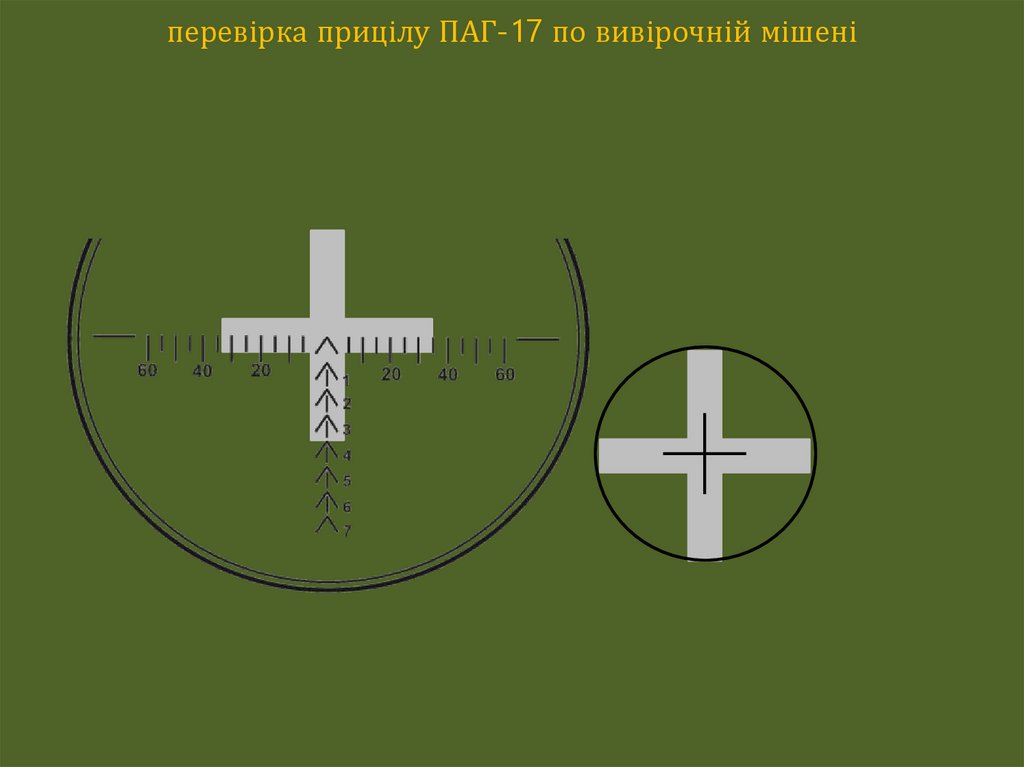

перевірка прицілу ПАГ-17 по вивірочній мішені

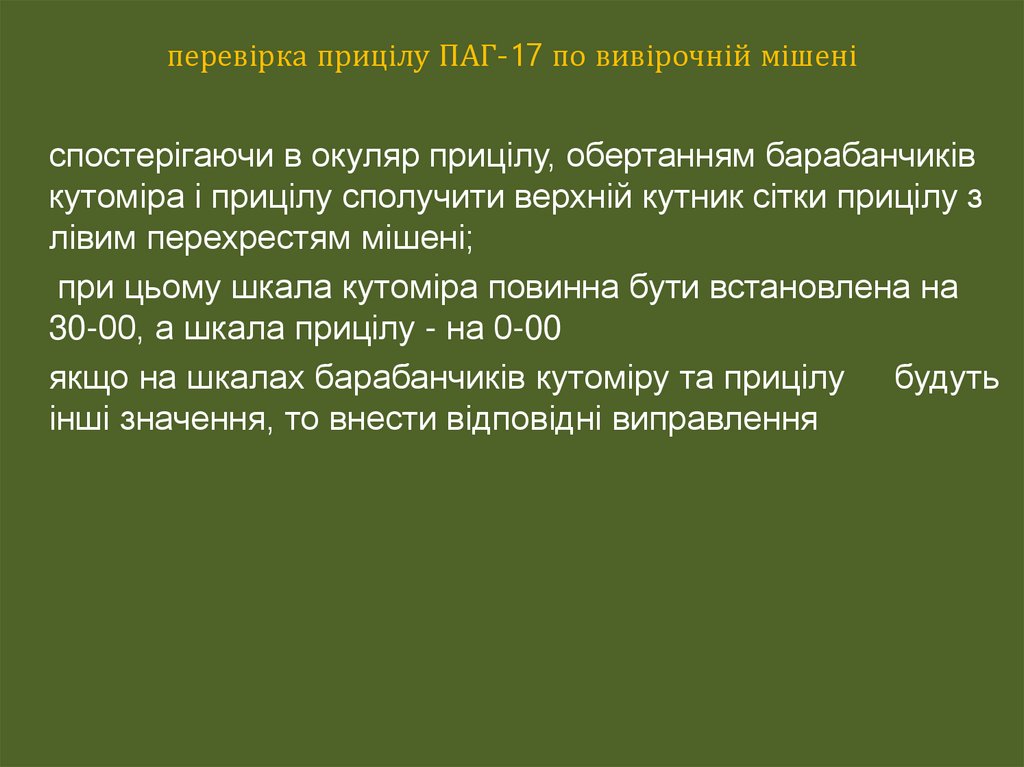

спостерігаючи в окуляр прицілу, обертанням барабанчиків
кутоміра і прицілу сполучити верхній кутник сітки прицілу з
лівим перехрестям мішені;
при цьому шкала кутоміра повинна бути встановлена на
30-00, а шкала прицілу - на 0-00
якщо на шкалах барабанчиків кутоміру та прицілу будуть
інші значення, то внести відповідні виправлення

12.

перевірка прицілу ПАГ-17 по вивірочній мішені

13.

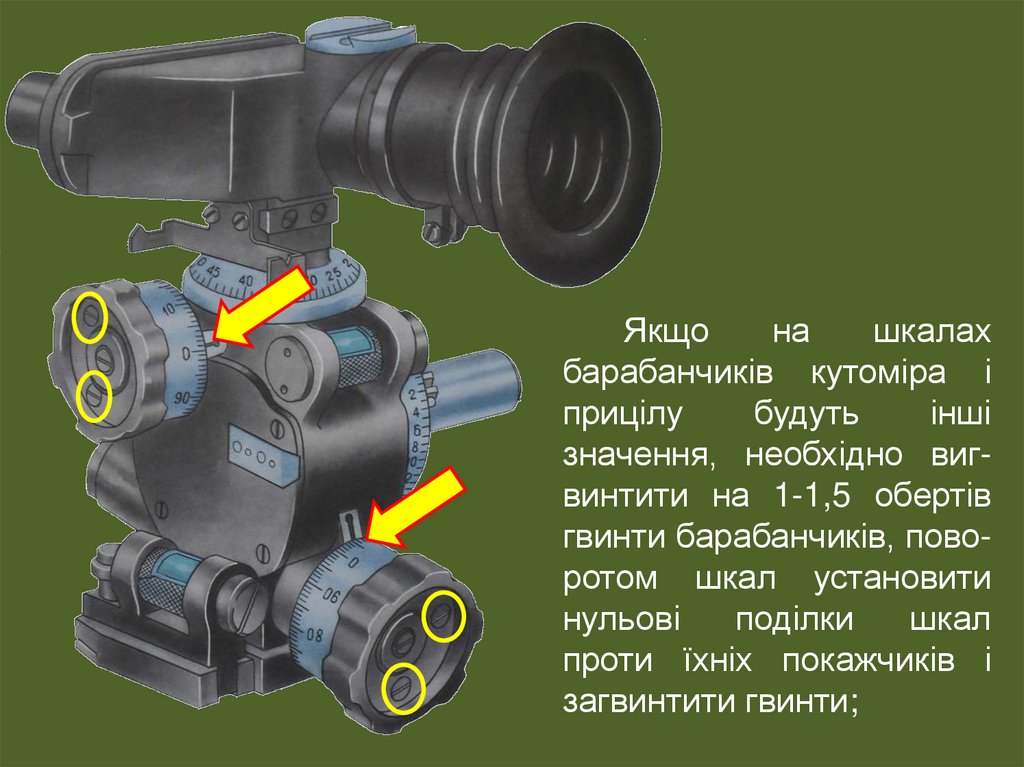

Якщо
на
шкалах
барабанчиків кутоміра і
прицілу
будуть
інші
значення, необхідно вигвинтити на 1-1,5 обертів
гвинти барабанчиків, поворотом шкал установити
нульові
поділки
шкал
проти їхніх покажчиків і
загвинтити гвинти;

14.

0

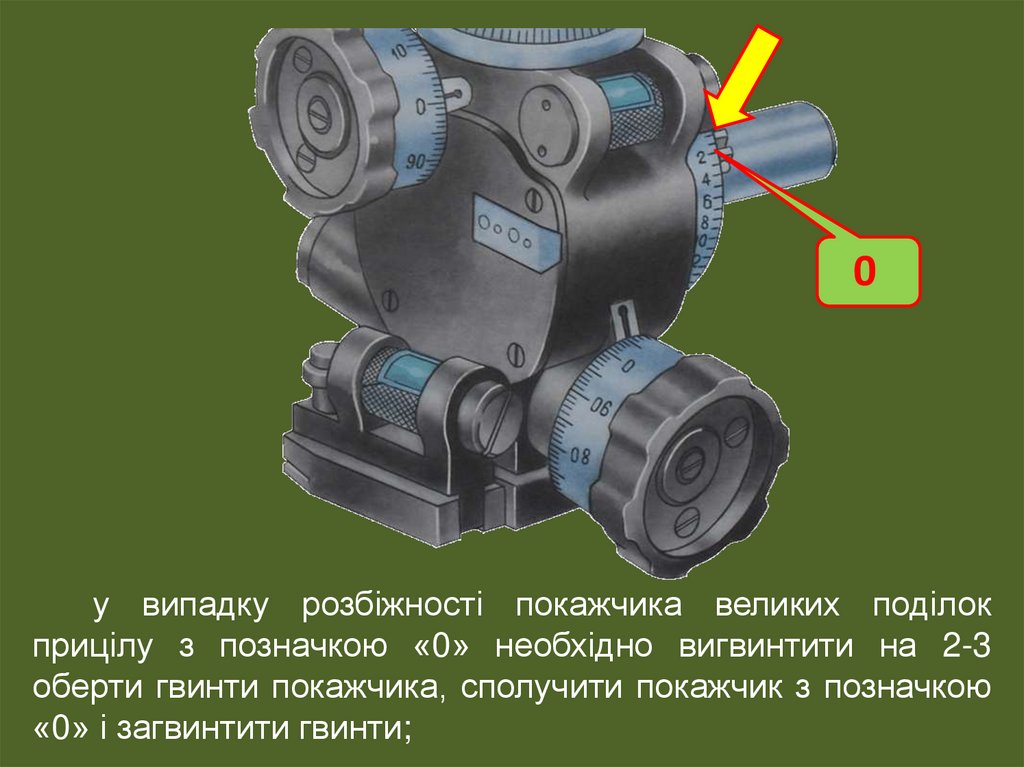

у випадку розбіжності покажчика великих поділок
прицілу з позначкою «0» необхідно вигвинтити на 2-3
оберти гвинти покажчика, сполучити покажчик з позначкою
«0» і загвинтити гвинти;

15.

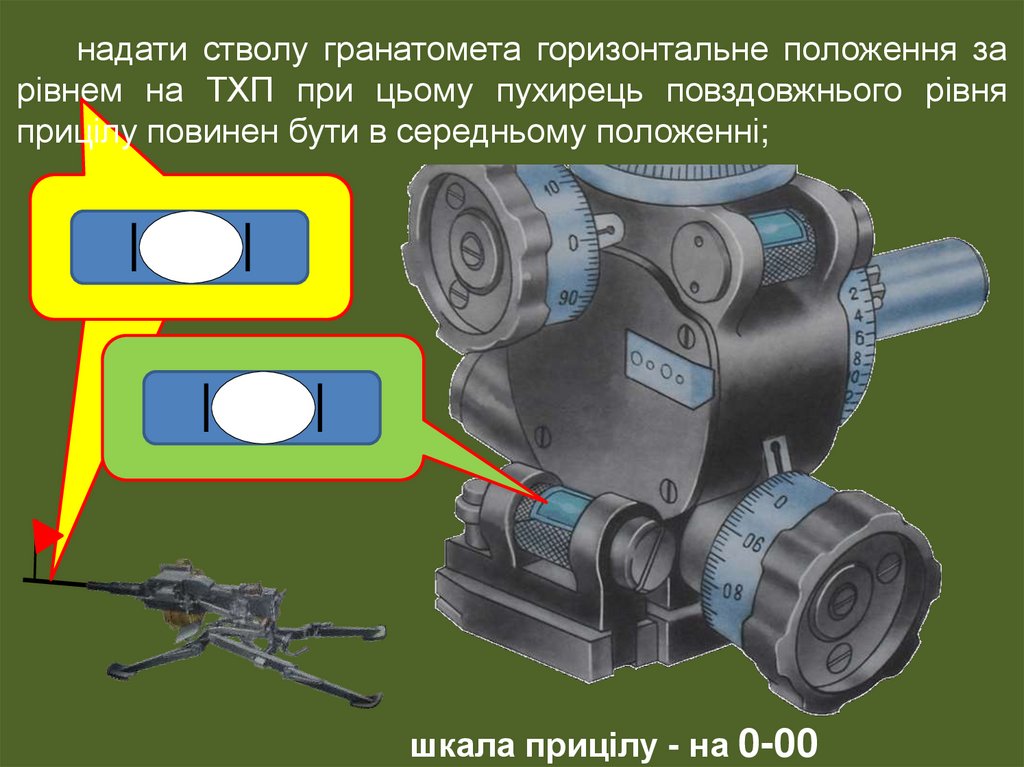

надати стволу гранатомета горизонтальне положення за
рівнем на ТХП при цьому пухирець повздовжнього рівня
прицілу повинен бути в середньому положенні;
шкала прицілу - на 0-00

16.

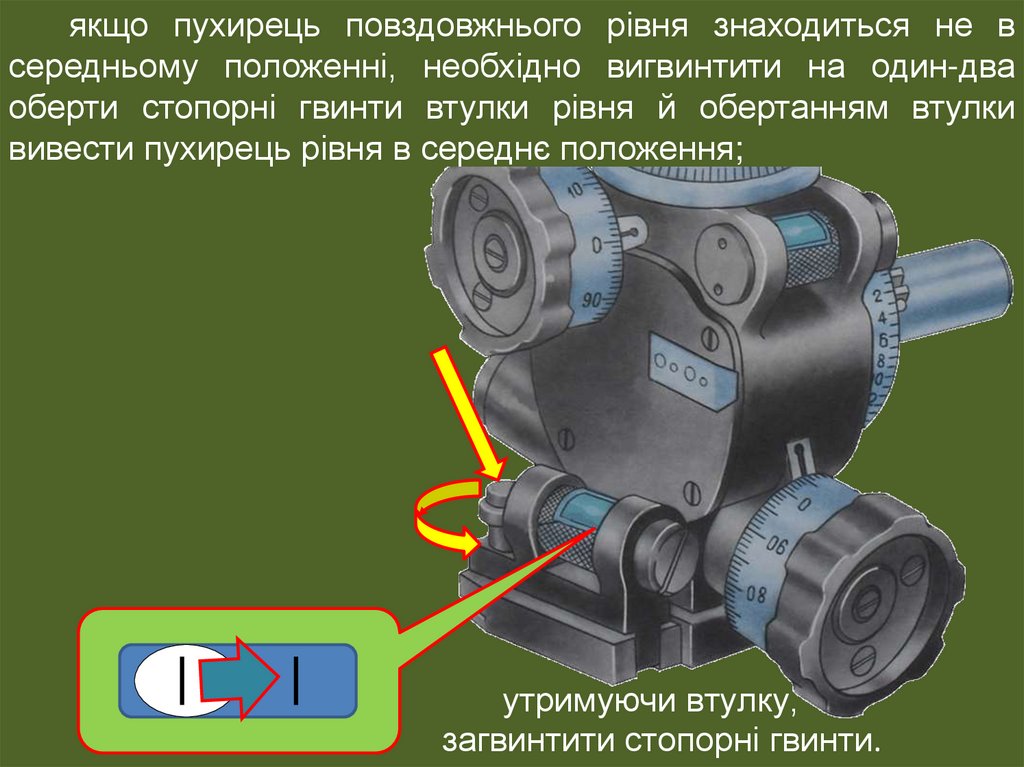

якщо пухирець повздовжнього рівня знаходиться не в
середньому положенні, необхідно вигвинтити на один-два
оберти стопорні гвинти втулки рівня й обертанням втулки
вивести пухирець рівня в середнє положення;
утримуючи втулку,
загвинтити стопорні гвинти.

17.

перевірка прицілу ПАГ-17

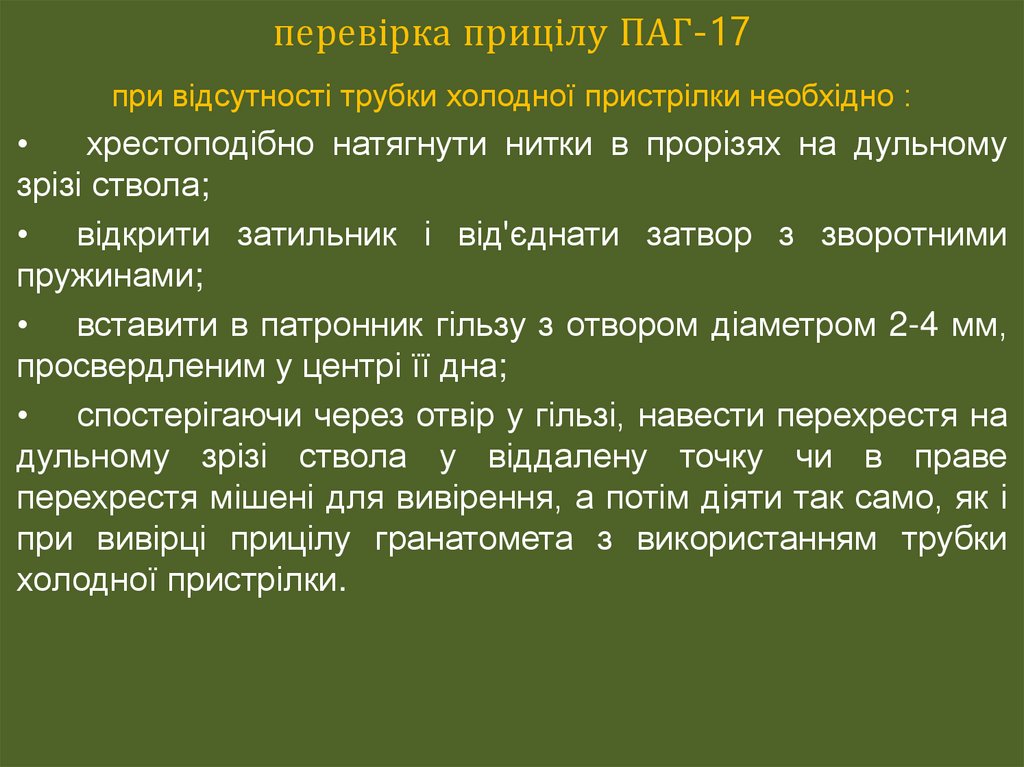

при відсутності трубки холодної пристрілки необхідно :
хрестоподібно натягнути нитки в прорізях на дульному
зрізі ствола;
• відкрити затильник і від'єднати затвор з зворотними
пружинами;
• вставити в патронник гільзу з отвором діаметром 2-4 мм,
просвердленим у центрі її дна;
• спостерігаючи через отвір у гільзі, навести перехрестя на
дульному зрізі ствола у віддалену точку чи в праве
перехрестя мішені для вивірення, а потім діяти так само, як і
при вивірці прицілу гранатомета з використанням трубки
холодної пристрілки.

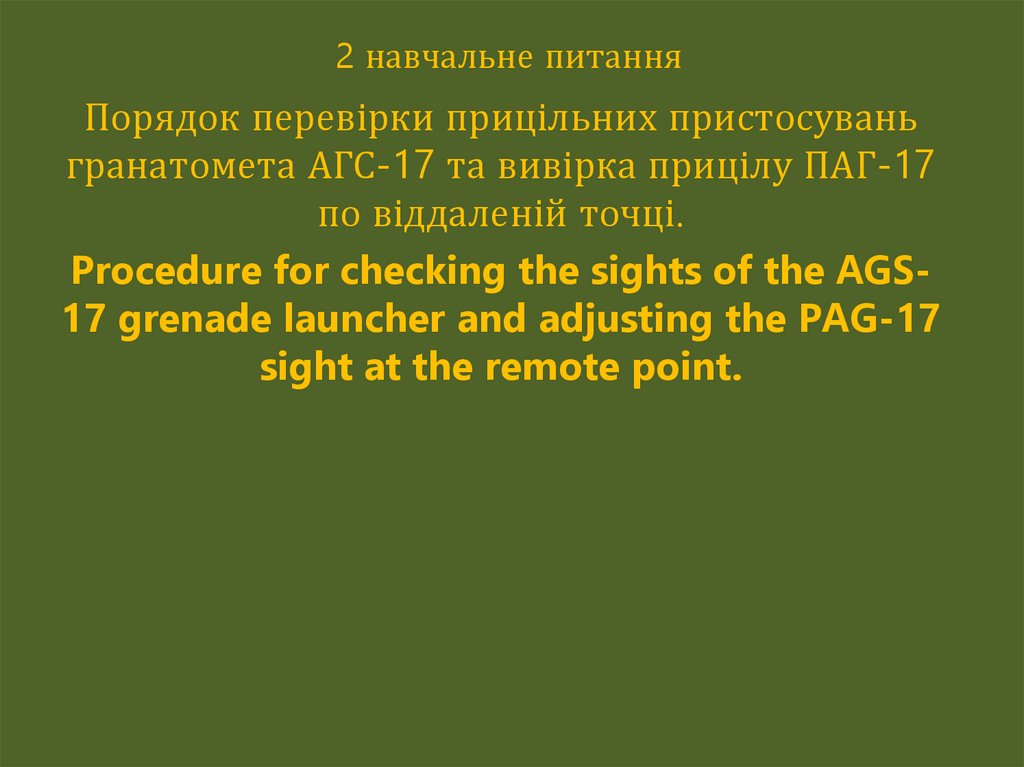

18. 2 навчальне питання

Порядок перевірки прицільних пристосувань
гранатомета АГС-17 та вивірка прицілу ПАГ-17
по віддаленій точці.
Procedure for checking the sights of the AGS17 grenade launcher and adjusting the PAG-17
sight at the remote point.

19.

вивірка прицілу ПАГ-17 по віддаленій точці

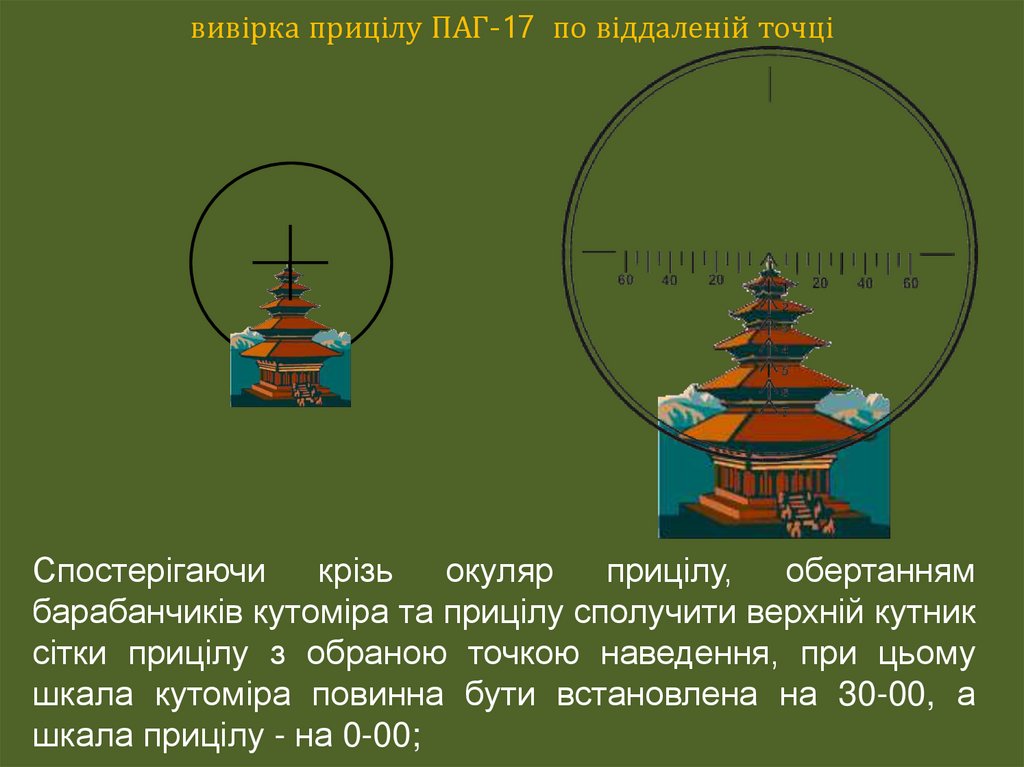

Спостерігаючи
крізь
окуляр
прицілу,
обертанням
барабанчиків кутоміра та прицілу сполучити верхній кутник
сітки прицілу з обраною точкою наведення, при цьому
шкала кутоміра повинна бути встановлена на 30-00, а
шкала прицілу - на 0-00;

20.

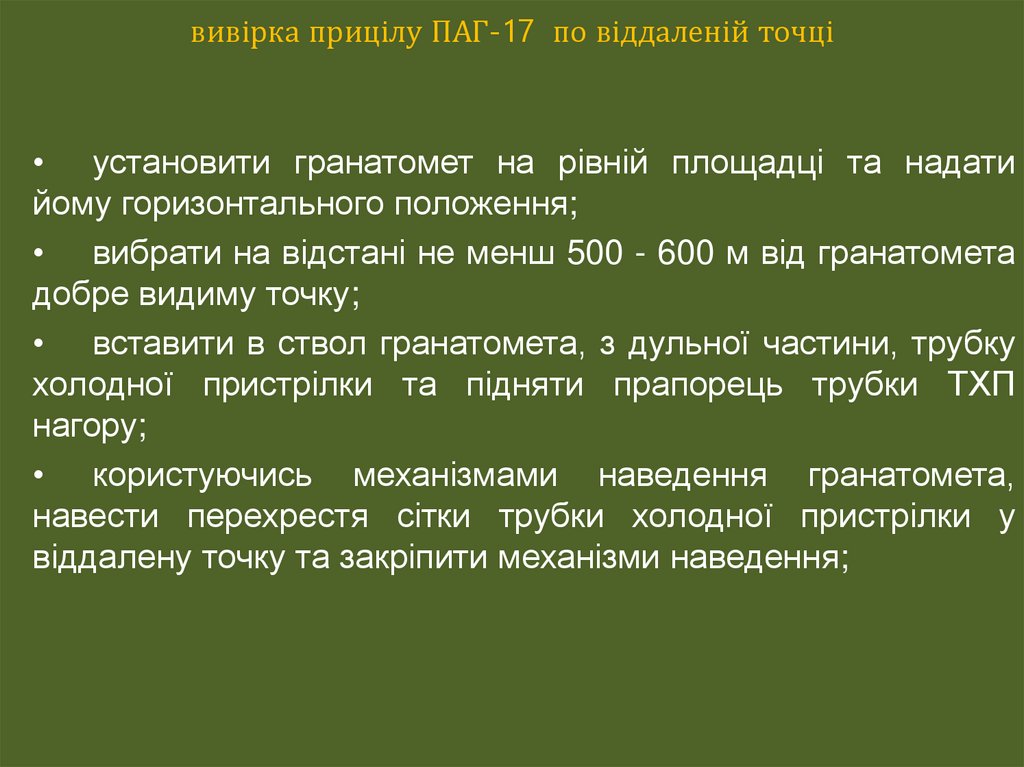

вивірка прицілу ПАГ-17 по віддаленій точці
• установити гранатомет на рівній площадці та надати
йому горизонтального положення;
• вибрати на відстані не менш 500 - 600 м від гранатомета
добре видиму точку;
• вставити в ствол гранатомета, з дульної частини, трубку
холодної пристрілки та підняти прапорець трубки ТХП
нагору;
• користуючись механізмами наведення гранатомета,
навести перехрестя сітки трубки холодної пристрілки у
віддалену точку та закріпити механізми наведення;

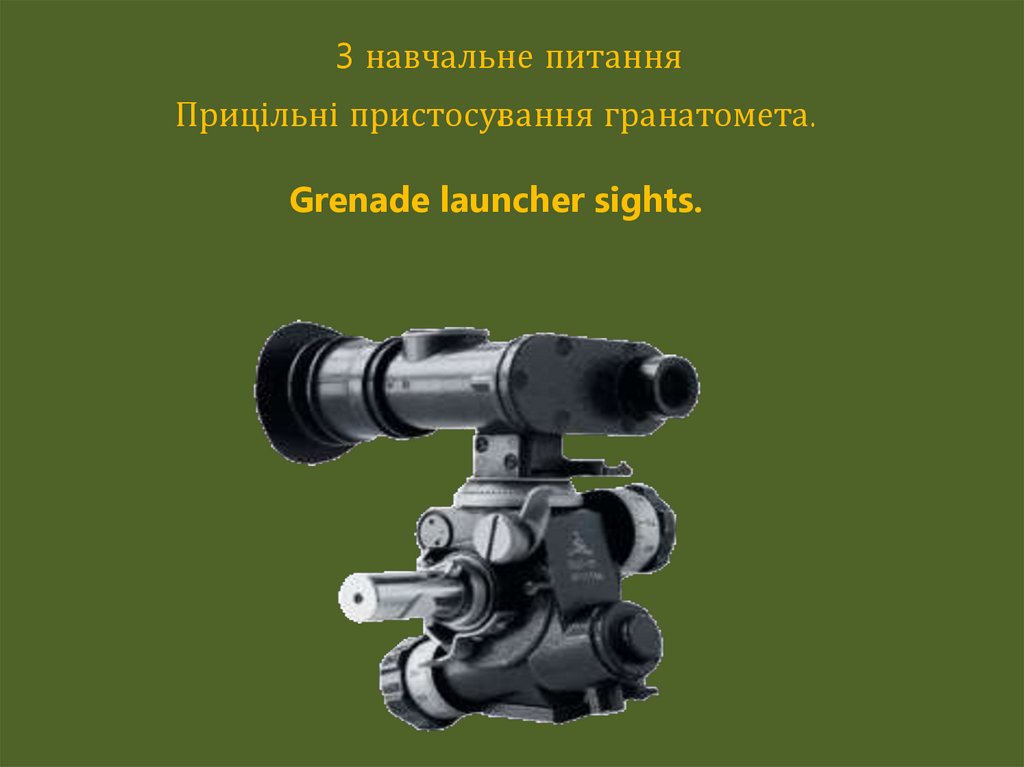

21. 3 навчальне питання

.
Прицільні пристосування
гранатомета.
Grenade launcher sights.

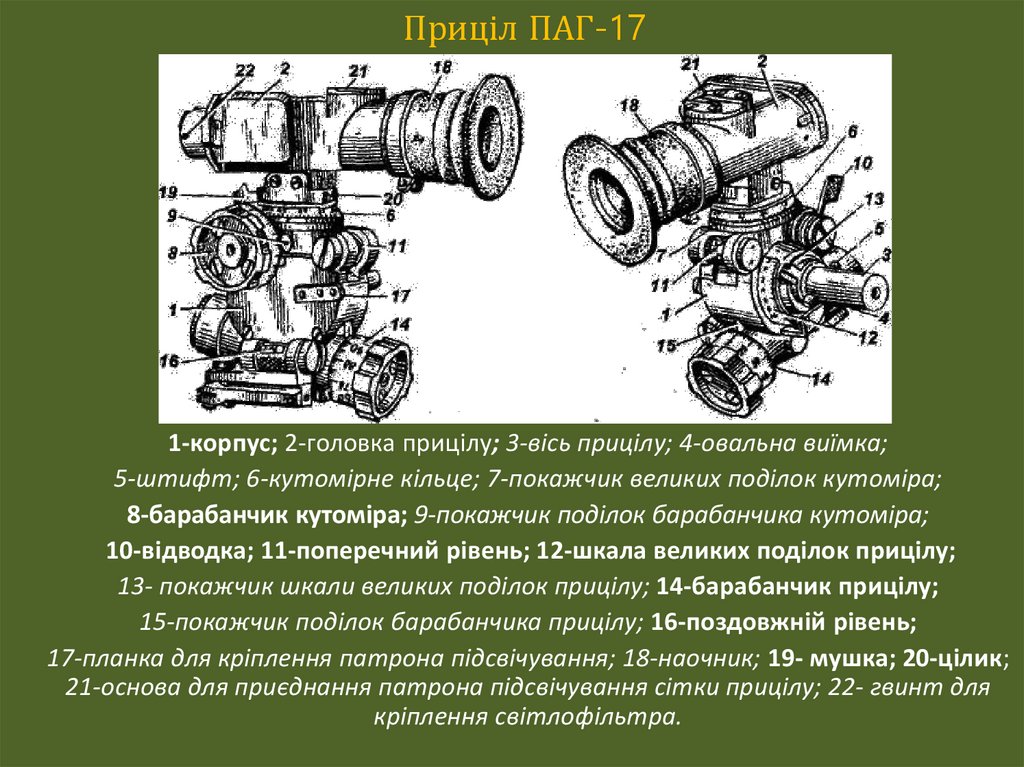

22. Приціл ПАГ-17

1-корпус; 2-головка прицілу; 3-вісь прицілу; 4-овальна виїмка;
5-штифт; 6-кутомірне кільце; 7-покажчик великих поділок кутоміра;
8-барабанчик кутоміра; 9-покажчик поділок барабанчика кутоміра;
10-відводка; 11-поперечний рівень; 12-шкала великих поділок прицілу;
13- покажчик шкали великих поділок прицілу; 14-барабанчик прицілу;
15-покажчик поділок барабанчика прицілу; 16-поздовжній рівень;
17-планка для кріплення патрона підсвічування; 18-наочник; 19- мушка; 20-цілик;
21-основа для приєднання патрона підсвічування сітки прицілу; 22- гвинт для
кріплення світлофільтра.

23. Приціл ПАГ-17

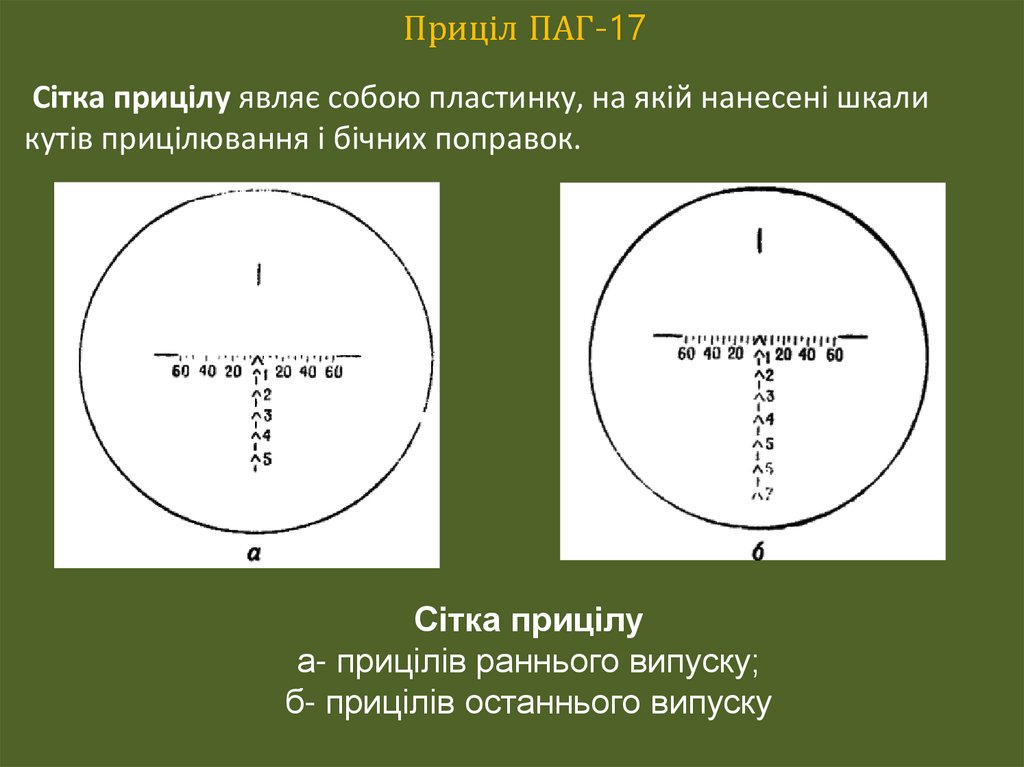

Сітка прицілу являє собою пластинку, на якій нанесені шкали
кутів прицілювання і бічних поправок.
Сітка прицілу
а- прицілів раннього випуску;
б- прицілів останнього випуску

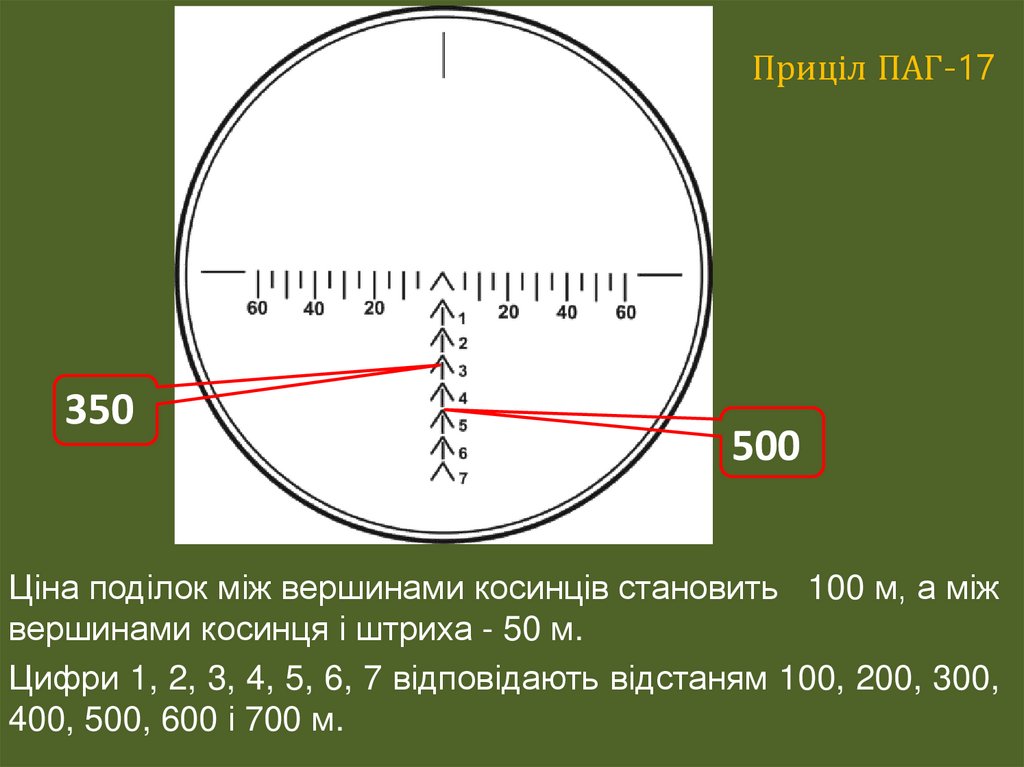

24. Приціл ПАГ-17

350
500
Ціна поділок між вершинами косинців становить 100 м, а між
вершинами косинця і штриха - 50 м.
Цифри 1, 2, 3, 4, 5, 6, 7 відповідають відстаням 100, 200, 300,
400, 500, 600 і 700 м.

25.

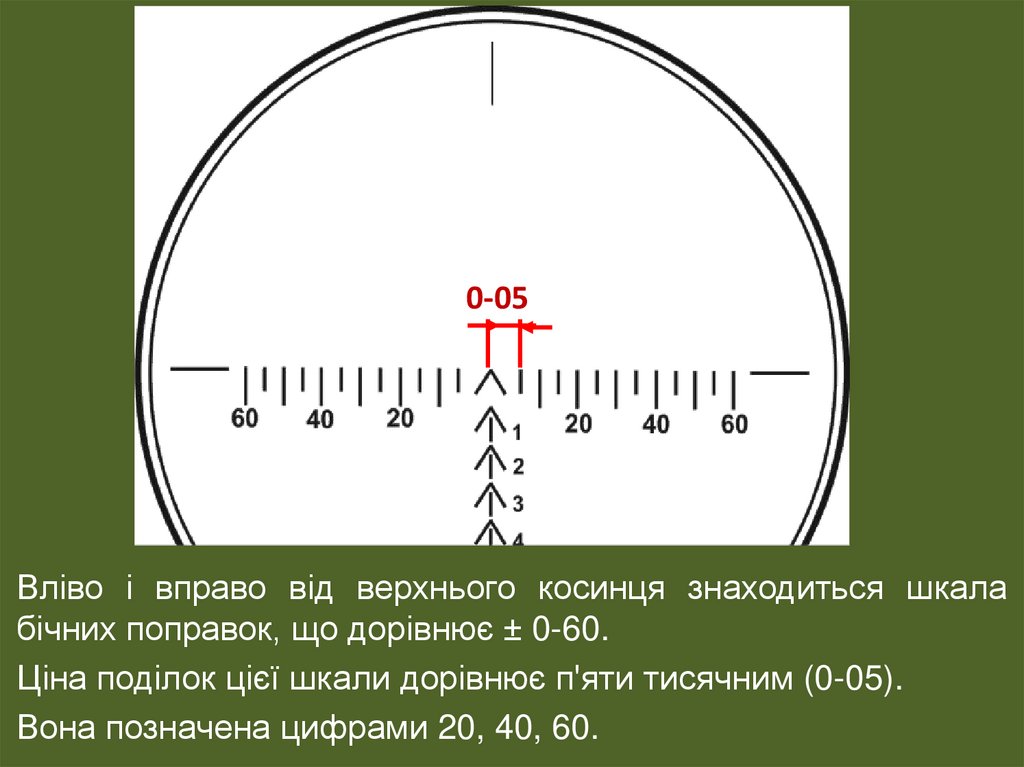

0-05
Вліво і вправо від верхнього косинця знаходиться шкала
бічних поправок, що дорівнює ± 0-60.
Ціна поділок цієї шкали дорівнює п'яти тисячним (0-05).
Вона позначена цифрами 20, 40, 60.
