Тема 3.5 КПВТ

1.

Кафедра вогневої підготовки
Тема 3: Озброєння бронетранспортера
Armored personnel carrier armament
Заняття 5:Приведення кулеметів БТР-80
до нормального бою
Bringing BTR-80 machine guns to normal
combat

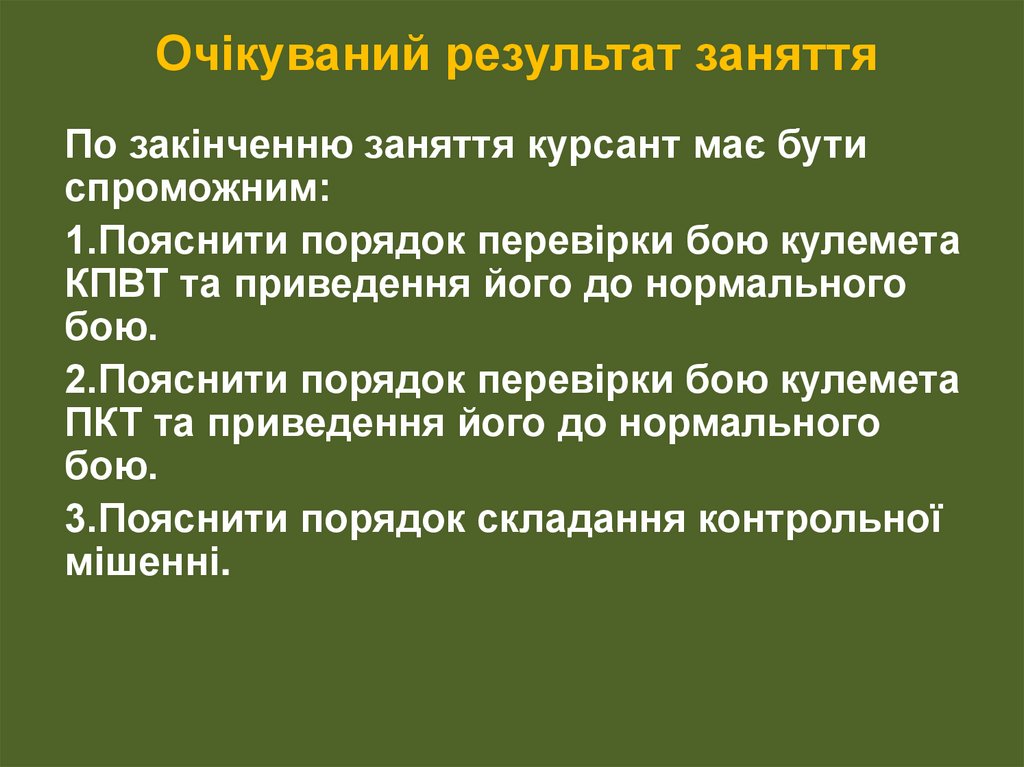

2. Очікуваний результат заняття

По закінченню заняття курсант має бути
спроможним:
1.Пояснити порядок перевірки бою кулемета
КПВТ та приведення його до нормального
бою.
2.Пояснити порядок перевірки бою кулемета
ПКТ та приведення його до нормального
бою.
3.Пояснити порядок складання контрольної
мішенні.

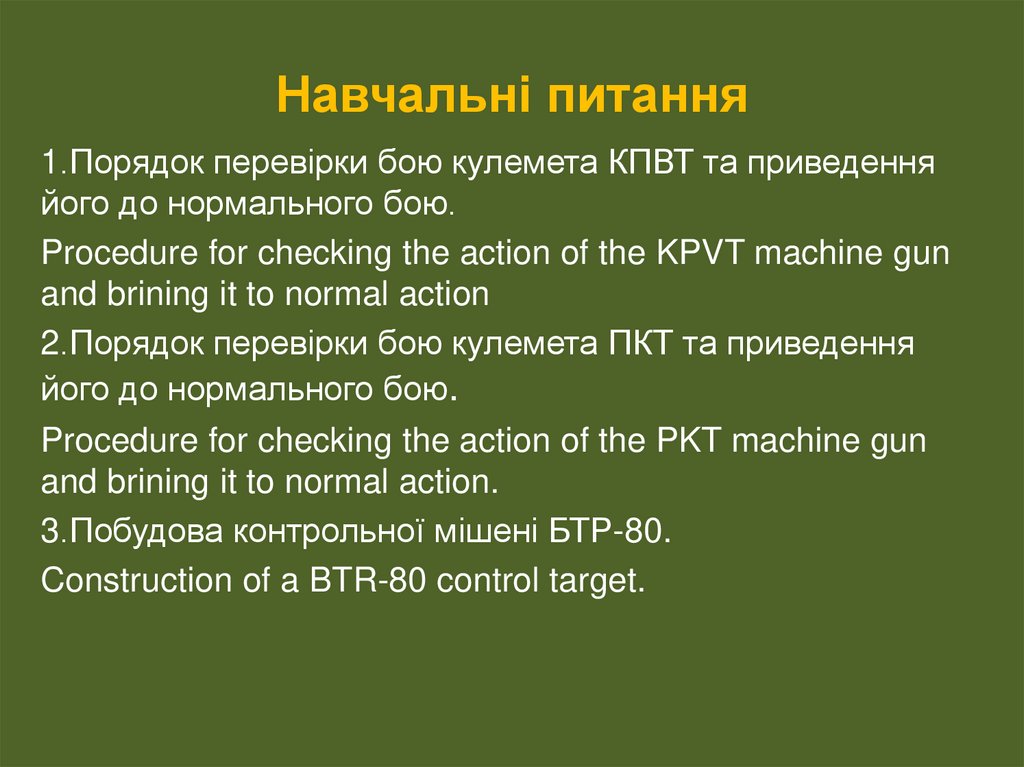

3. Навчальні питання

1.Порядок перевірки бою кулемета КПВТ та приведення
його до нормального бою.
Procedure for checking the action of the KPVT machine gun
and brining it to normal action
2.Порядок перевірки бою кулемета ПКТ та приведення
його до нормального бою.
Procedure for checking the action of the PKT machine gun
and brining it to normal action.
3.Побудова контрольної мішені БТР-80.
Construction of a BTR-80 control target.

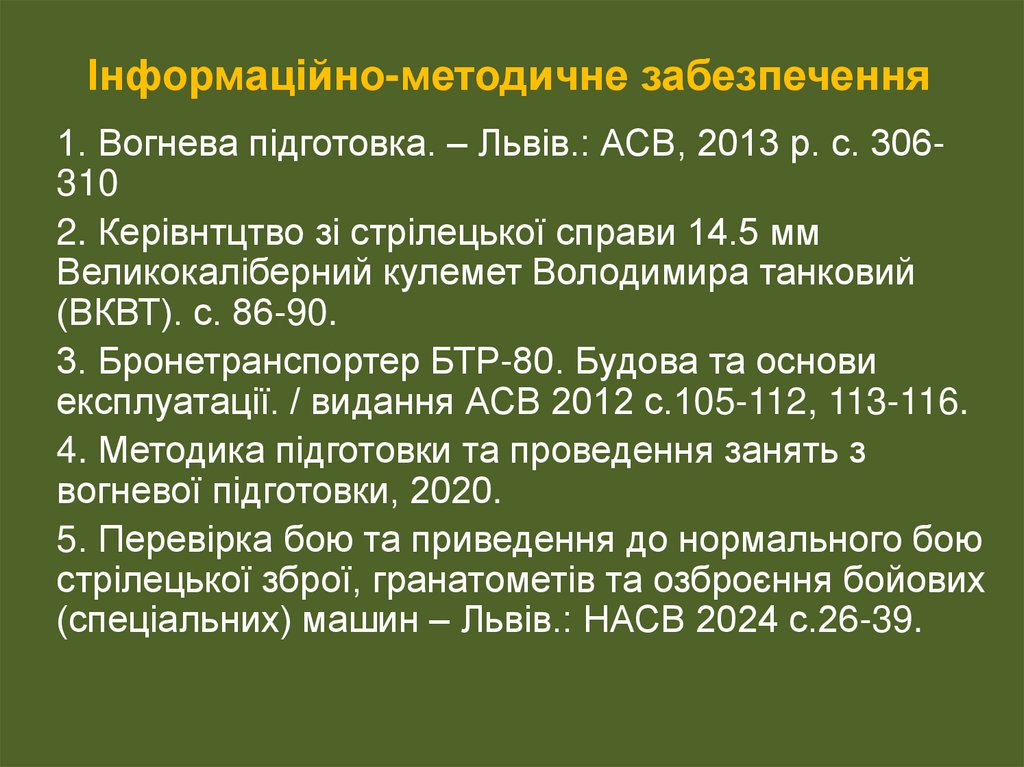

4. Інформаційно-методичне забезпечення

1. Вогнева підготовка. – Львів.: АСВ, 2013 р. с. 306310
2. Керівнтцтво зі стрілецької справи 14.5 мм
Великокаліберний кулемет Володимира танковий
(ВКВТ). с. 86-90.
3. Бронетранспортер БТР-80. Будова та основи
експлуатації. / видання АСВ 2012 с.105-112, 113-116.
4. Методика підготовки та проведення занять з
вогневої підготовки, 2020.
5. Перевірка бою та приведення до нормального бою
стрілецької зброї, гранатометів та озброєння бойових
(спеціальних) машин – Львів.: НАСВ 2024 с.26-39.

5. Інформаційно-методичне забезпечення

6.

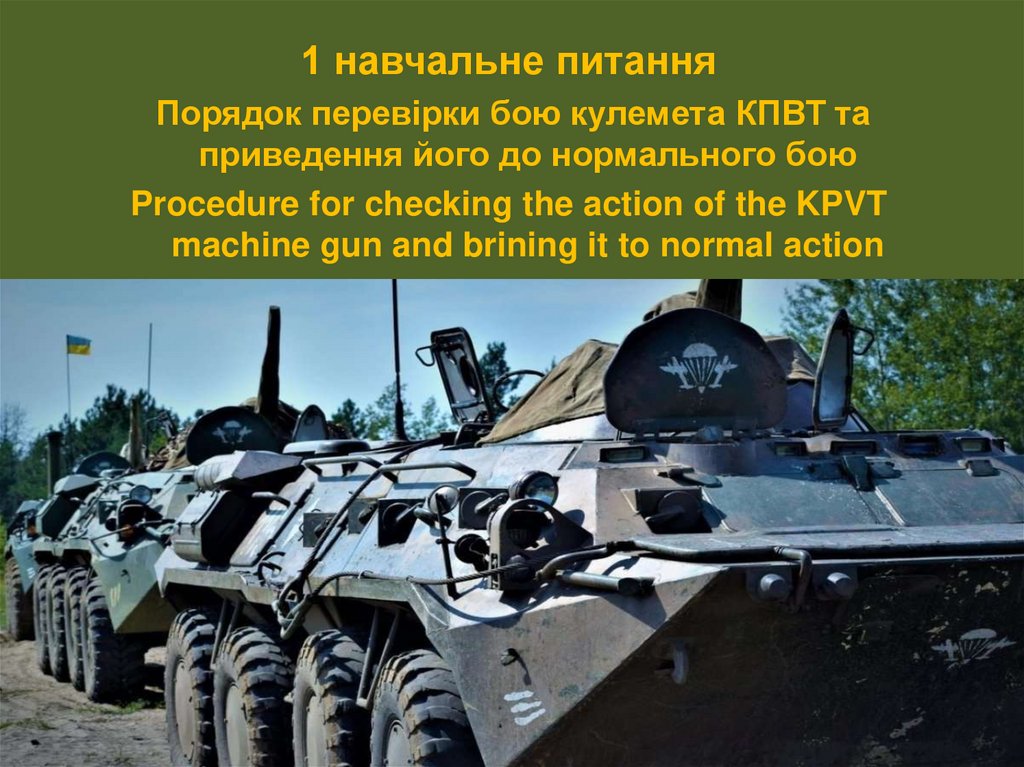

1 навчальне питання
Порядок перевірки бою кулемета КПВТ та
приведення його до нормального бою
Procedure for checking the action of the KPVT
machine gun and brining it to normal action

7.

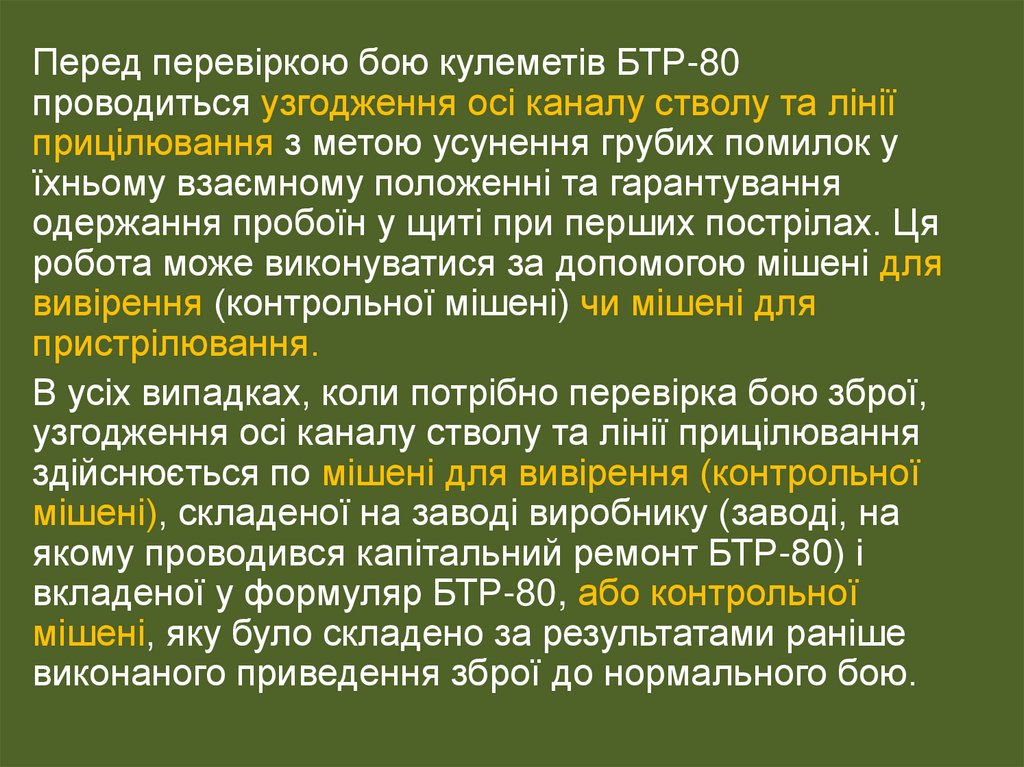

Перед перевіркою бою кулеметів БТР-80
проводиться узгодження осі каналу стволу та лінії
прицілювання з метою усунення грубих помилок у
їхньому взаємному положенні та гарантування
одержання пробоїн у щиті при перших пострілах. Ця
робота може виконуватися за допомогою мішені для
вивірення (контрольної мішені) чи мішені для
пристрілювання.
В усіх випадках, коли потрібно перевірка бою зброї,
узгодження осі каналу стволу та лінії прицілювання
здійснюється по мішені для вивірення (контрольної
мішені), складеної на заводі виробнику (заводі, на
якому проводився капітальний ремонт БТР-80) і
вкладеної у формуляр БТР-80, або контрольної
мішені, яку було складено за результатами раніше
виконаного приведення зброї до нормального бою.

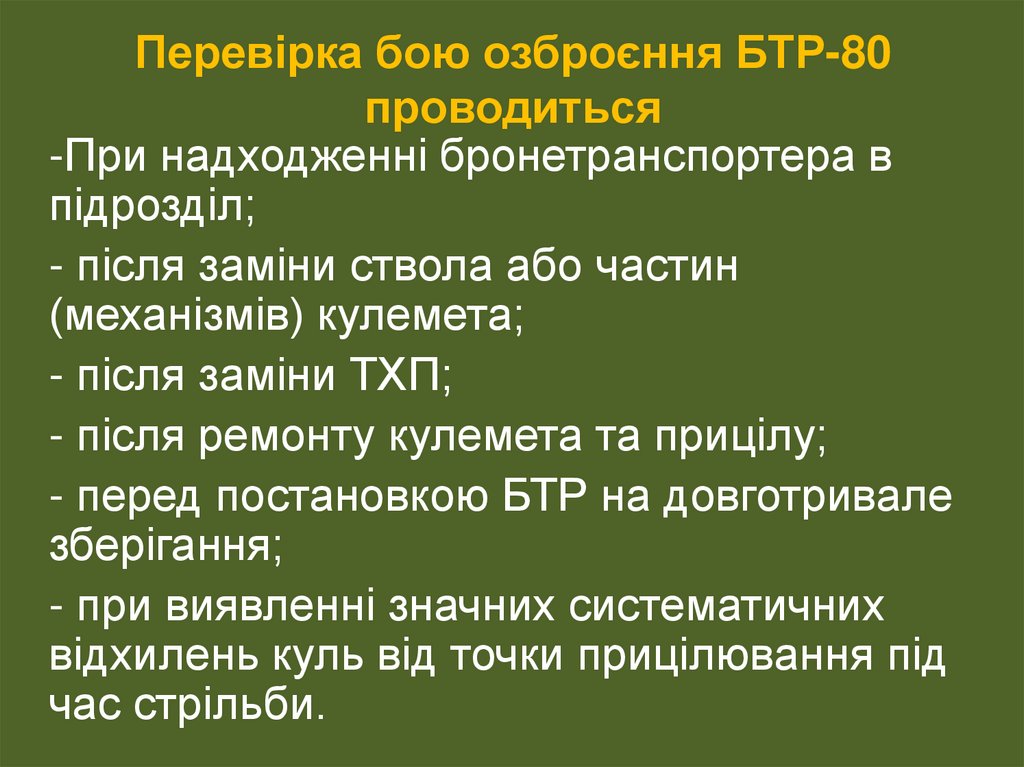

8. Перевірка бою озброєння БТР-80 проводиться

-При надходженні бронетранспортера в
підрозділ;
- після заміни ствола або частин
(механізмів) кулемета;
- після заміни ТХП;
- після ремонту кулемета та прицілу;
- перед постановкою БТР на довготривале
зберігання;
- при виявленні значних систематичних
відхилень куль від точки прицілювання під
час стрільби.

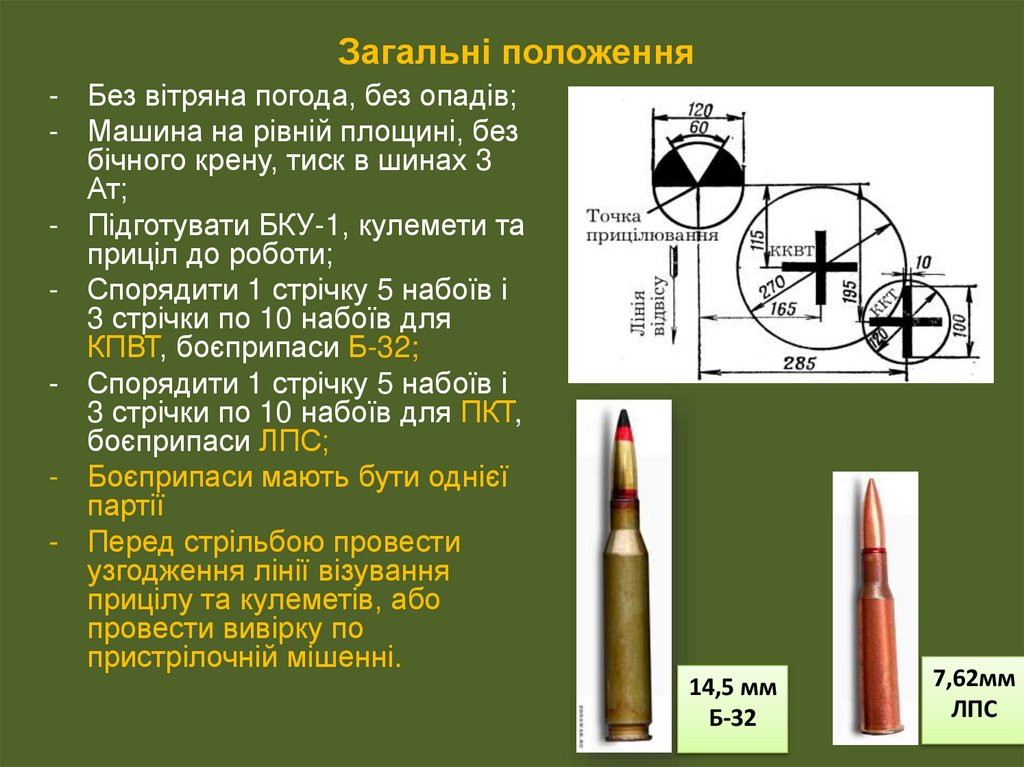

9. Загальні положення

- Без вітряна погода, без опадів;
- Машина на рівній площині, без
бічного крену, тиск в шинах 3
Ат;
- Підготувати БКУ-1, кулемети та
приціл до роботи;
- Спорядити 1 стрічку 5 набоїв і
3 стрічки по 10 набоїв для
КПВТ, боєприпаси Б-32;
- Спорядити 1 стрічку 5 набоїв і
3 стрічки по 10 набоїв для ПКТ,
боєприпаси ЛПС;
- Боєприпаси мають бути однієї
партії
- Перед стрільбою провести
узгодження лінії візування
прицілу та кулеметів, або
провести вивірку по
пристрілочній мішенні.
14,5 мм
Б-32
7,62мм
ЛПС

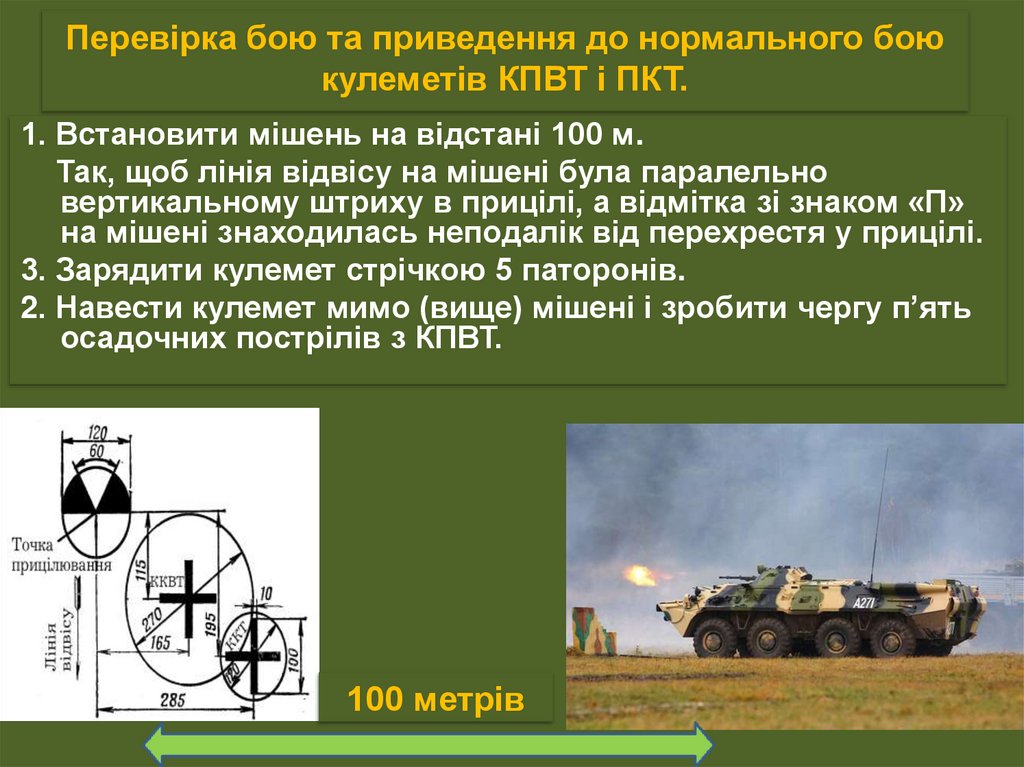

10. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

1. Встановити мішень на відстані 100 м.
Так, щоб лінія відвісу на мішені була паралельно
вертикальному штриху в прицілі, а відмітка зі знаком «П»
на мішені знаходилась неподалік від перехрестя у прицілі.
3. Зарядити кулемет стрічкою 5 паторонів.
2. Навести кулемет мимо (вище) мішені і зробити чергу п’ять
осадочних пострілів з КПВТ.
100 метрів

11. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

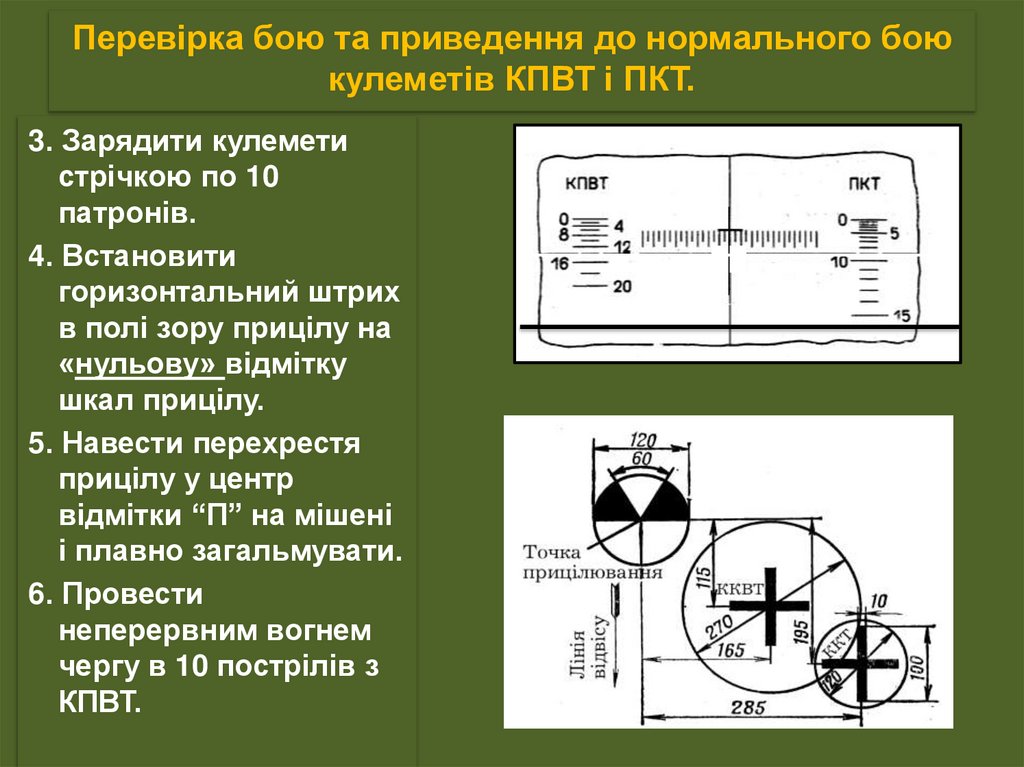

3. Зарядити кулемети
стрічкою по 10
патронів.
4. Встановити
горизонтальний штрих
в полі зору прицілу на
«нульову» відмітку
шкал прицілу.
5. Навести перехрестя
прицілу у центр
відмітки “П” на мішені
і плавно загальмувати.
6. Провести
неперервним вогнем
чергу в 10 пострілів з
КПВТ.

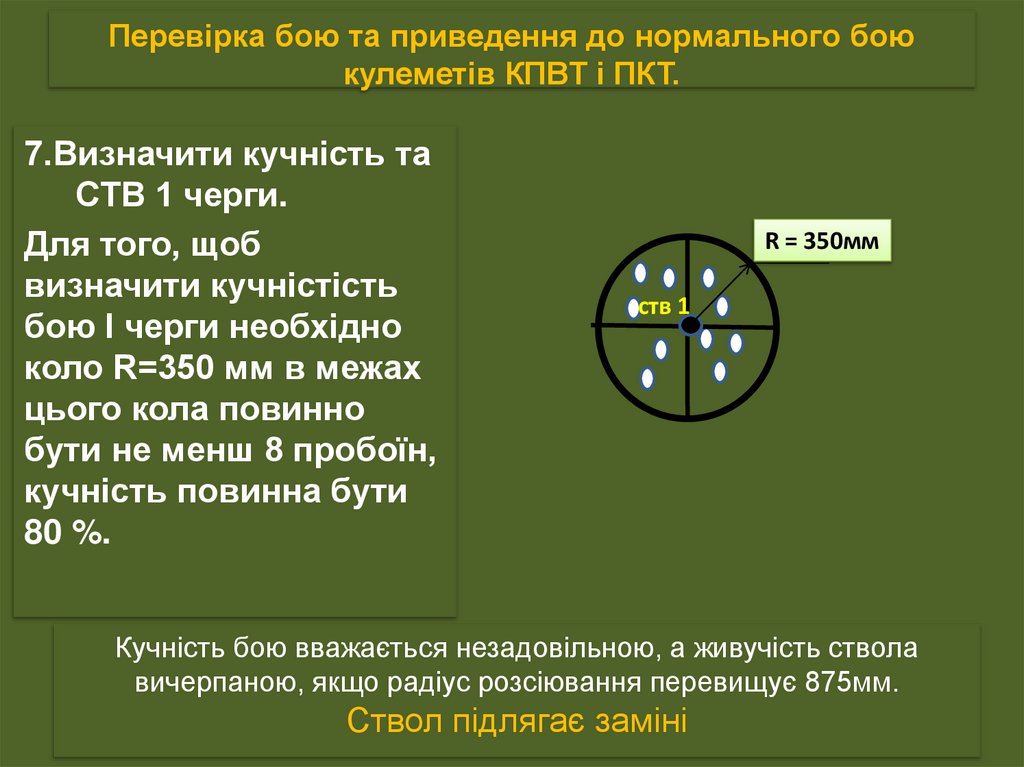

12. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

7.Визначити кучність та
СТВ 1 черги.
Для того, щоб
визначити кучністість
бою І черги необхідно
коло R=350 мм в межах
цього кола повинно
бути не менш 8 пробоїн,
кучність повинна бути
80 %.
R = 350мм
ств 1
Кучність бою вважається незадовільною, а живучість ствола
вичерпаною, якщо радіус розсіювання перевищує 875мм.
Ствол підлягає заміні

13. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

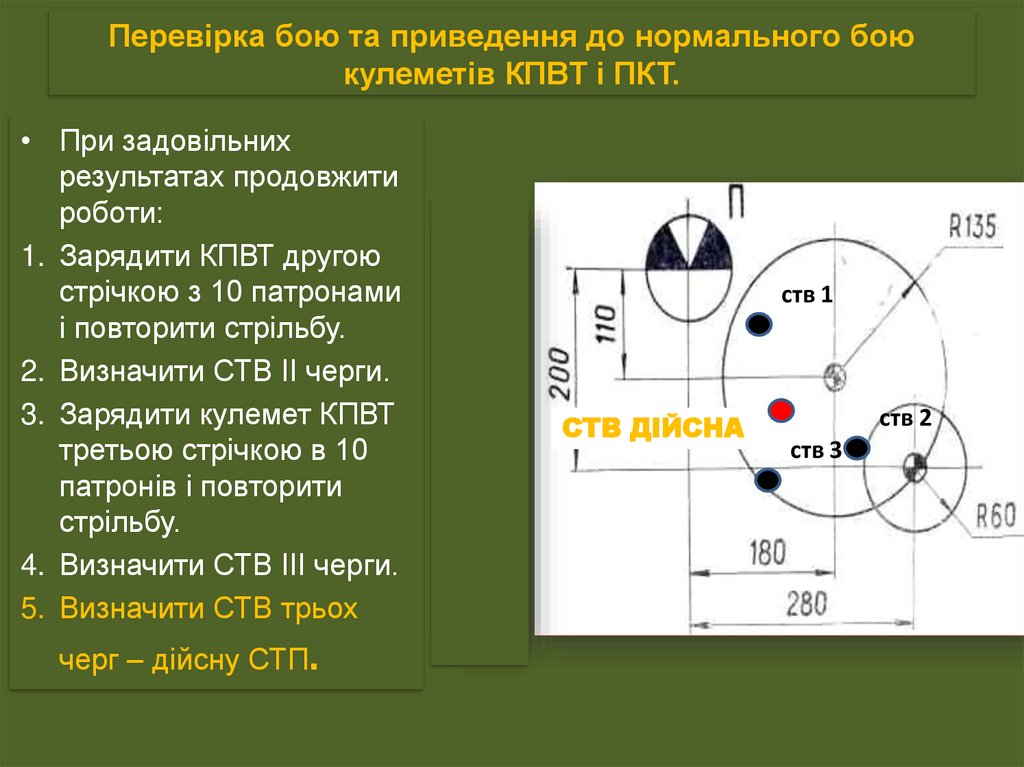

• При задовільних
результатах продовжити
роботи:
1. Зарядити КПВТ другою
стрічкою з 10 патронами
і повторити стрільбу.
2. Визначити СТВ ІІ черги.
3. Зарядити кулемет КПВТ
третьою стрічкою в 10
патронів і повторити
стрільбу.
4. Визначити СТВ ІІІ черги.
5. Визначити СТВ трьох
черг – дійсну СТП.
ств 1
СТВ ДІЙСНА
ств 2
ств 3

14. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

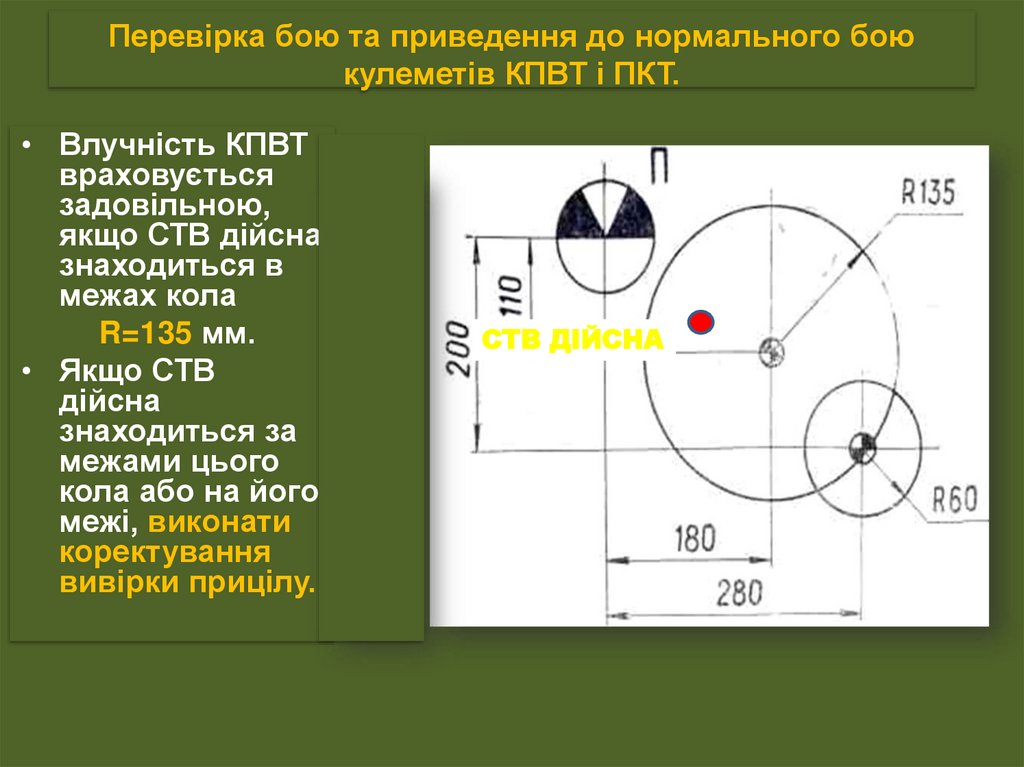

• Влучність КПВТ
враховується
задовільною,
якщо СТВ дійсна
знаходиться в
межах кола
R=135 мм.
• Якщо СТВ
дійсна
знаходиться за
межами цього
кола або на його
межі, виконати
коректування
вивірки прицілу.
СТВ ДІЙСНА

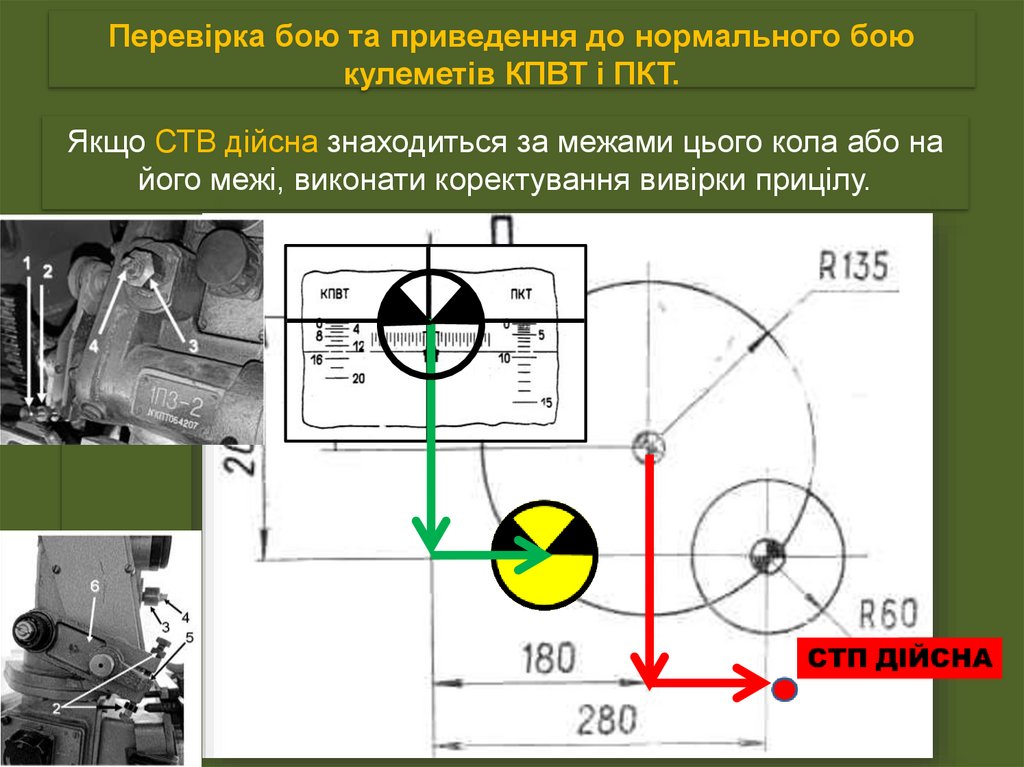

15. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

Якщо СТВ дійсна знаходиться за межами цього кола або на
його межі, виконати коректування вивірки прицілу.

16.

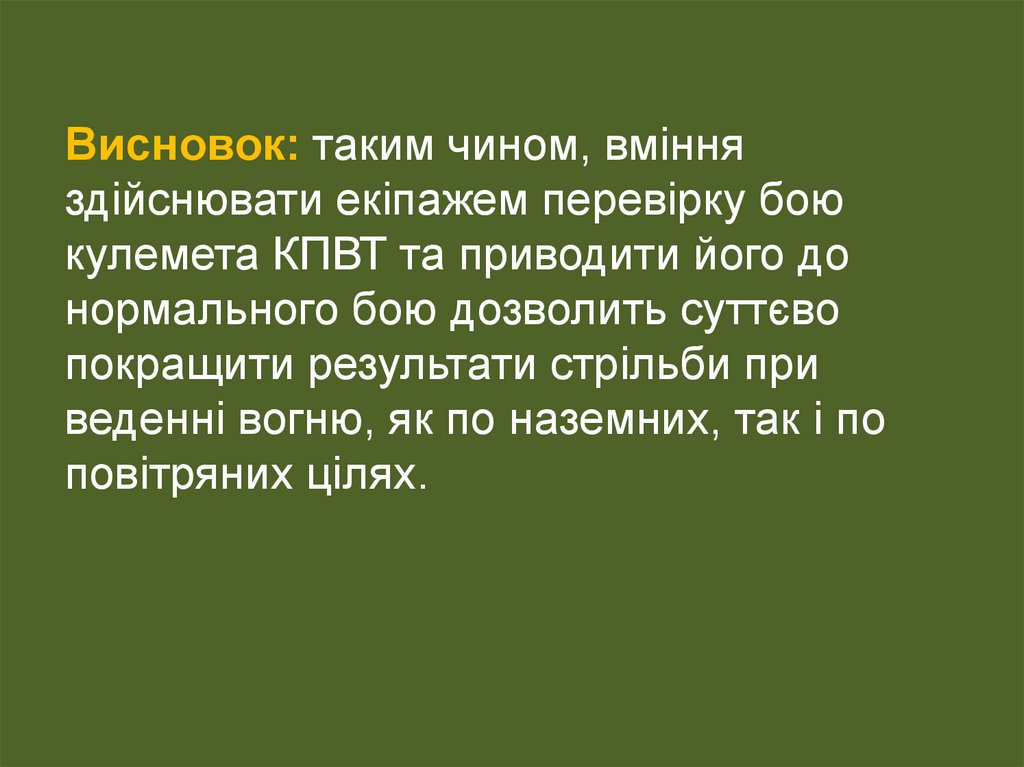

Висновок: таким чином, вміння
здійснювати екіпажем перевірку бою
кулемета КПВТ та приводити його до
нормального бою дозволить суттєво
покращити результати стрільби при
веденні вогню, як по наземних, так і по
повітряних цілях.

17.

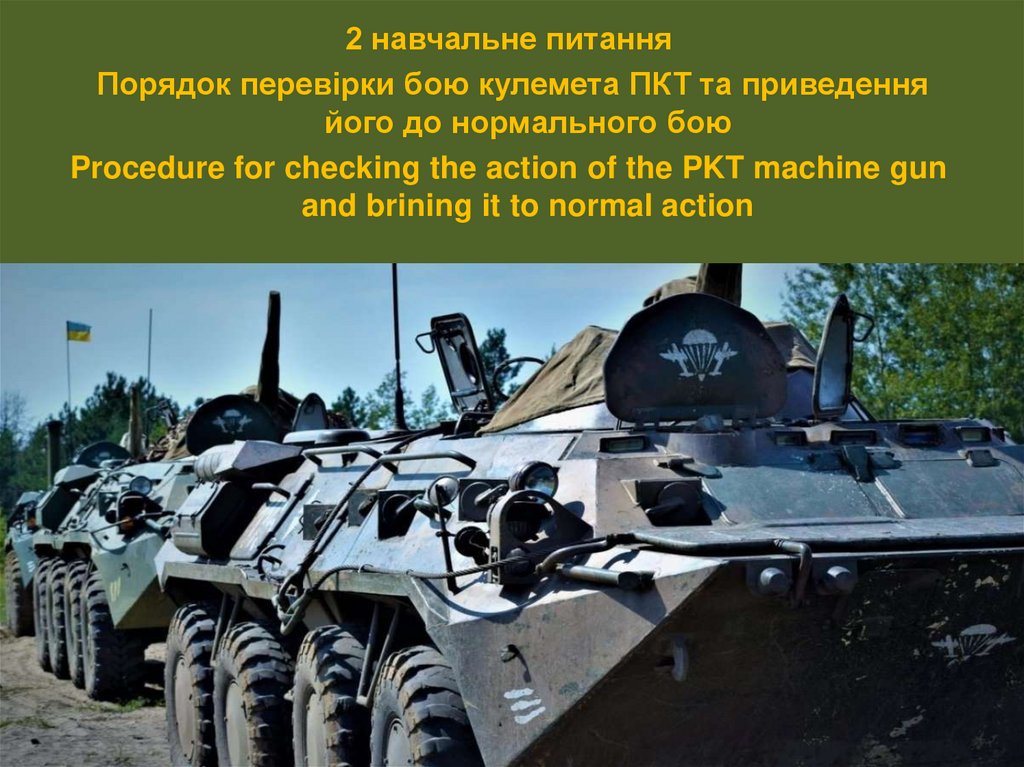

2 навчальне питання
Порядок перевірки бою кулемета ПКТ та приведення
його до нормального бою
Procedure for checking the action of the PKT machine gun
and brining it to normal action

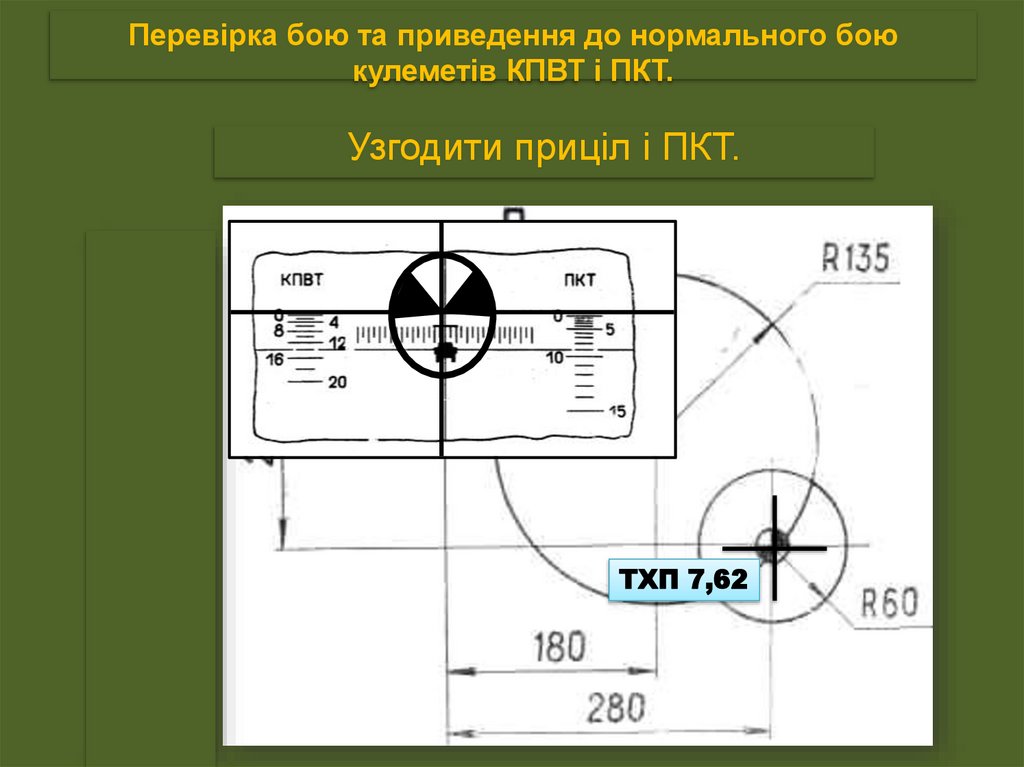

18. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

Узгодити приціл і ПКТ.
ТХП 7,62

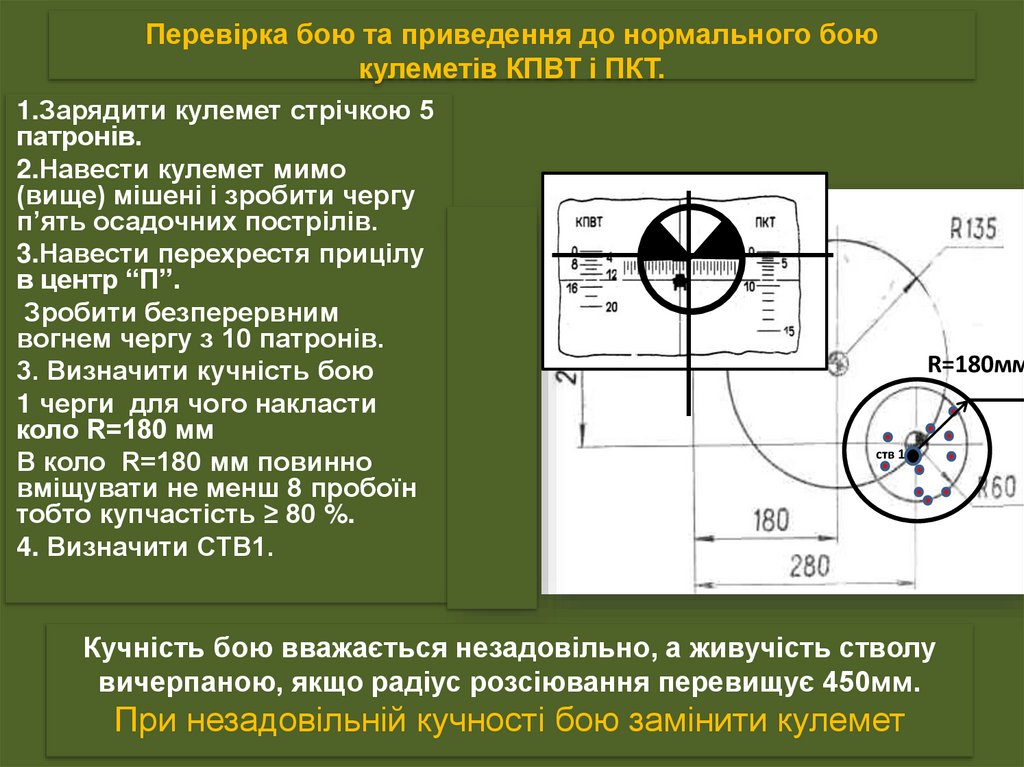

19. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

1.Зарядити кулемет стрічкою 5
патронів.
2.Навести кулемет мимо
(вище) мішені і зробити чергу
п’ять осадочних пострілів.
3.Навести перехрестя прицілу
в центр “П”.
Зробити безперервним
вогнем чергу з 10 патронів.
3. Визначити кучність бою
1 черги для чого накласти
коло R=180 мм
В коло R=180 мм повинно
вміщувати не менш 8 пробоїн
тобто купчастість ≥ 80 %.
4. Визначити СТВ1.
R=180мм
ств 1
Кучність бою вважається незадовільно, а живучість стволу
вичерпаною, якщо радіус розсіювання перевищує 450мм.
При незадовільній кучності бою замінити кулемет

20. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

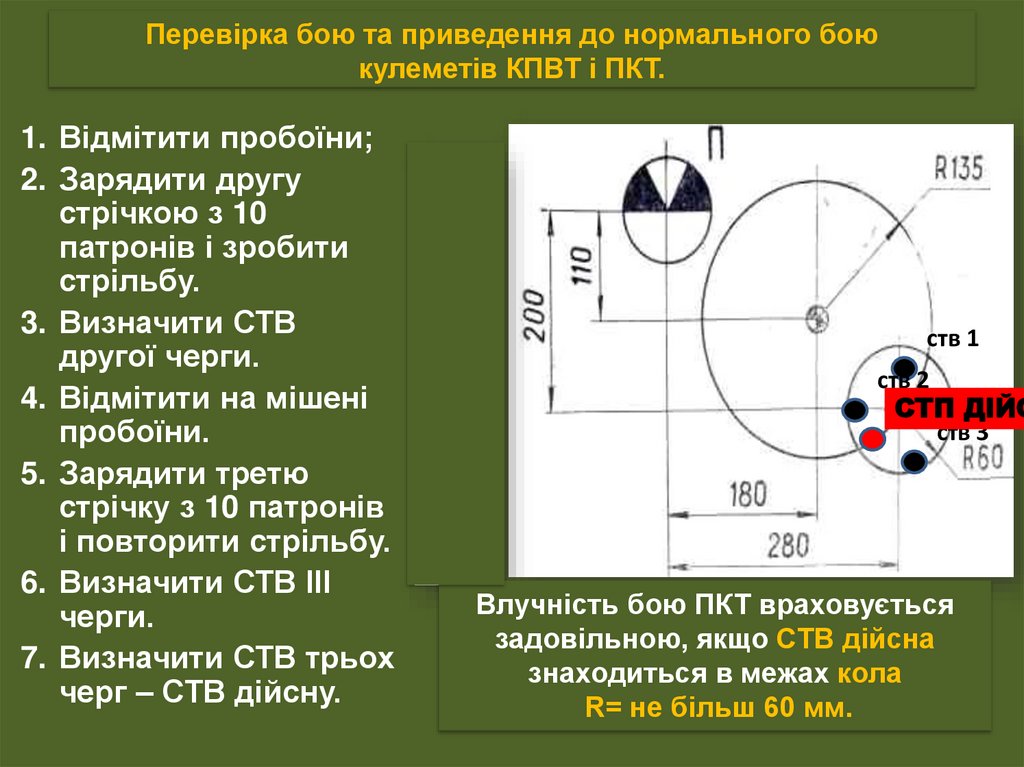

1. Відмітити пробоїни;
2. Зарядити другу
стрічкою з 10
патронів і зробити
стрільбу.
3. Визначити СТВ
другої черги.
4. Відмітити на мішені
пробоїни.
5. Зарядити третю
стрічку з 10 патронів
і повторити стрільбу.
6. Визначити СТВ ІІІ
черги.
7. Визначити СТВ трьох
черг – СТВ дійсну.
ств 1
ств 2
СТП ДІЙС
ств 3
Влучність бою ПКТ враховується
задовільною, якщо СТВ дійсна
знаходиться в межах кола
R= не більш 60 мм.

21. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

Якщо СТП дійсна знаходиться за межами кола R=60 мм
необхідно виконати коректування положення ПКТ для чого:
1.Визначити фактичні
величини (в мм) відхилення
СТВ дійсної від центру
відмітки ПКТ на мішені як по
вертикалі так і по
горизонталі.
2.Відкласти точку
наведення ПКТ зі
зворотними знаками після
чого встановити тимчасову
точку наведення ПКТ, потім
встановити ТХП-7,62.
3. Механізмом вивірці ПКТ
навести ТХП у тимчасову
точку наведення і затягнути.
СТП ДІЙСНА
ТХП-7,62

22. Перевірка бою та приведення до нормального бою кулеметів КПВТ і ПКТ.

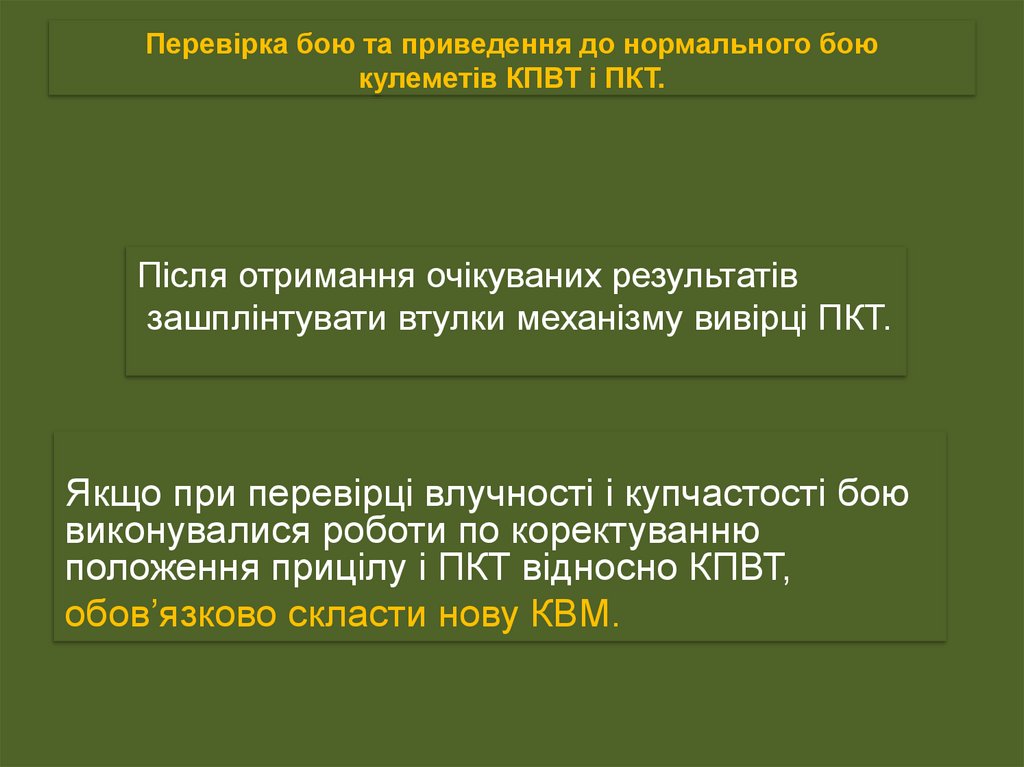

Після отримання очікуваних результатів
зашплінтувати втулки механізму вивірці ПКТ.
Якщо при перевірці влучності і купчастості бою
виконувалися роботи по коректуванню
положення прицілу і ПКТ відносно КПВТ,
обов’язково скласти нову КВМ.

23.

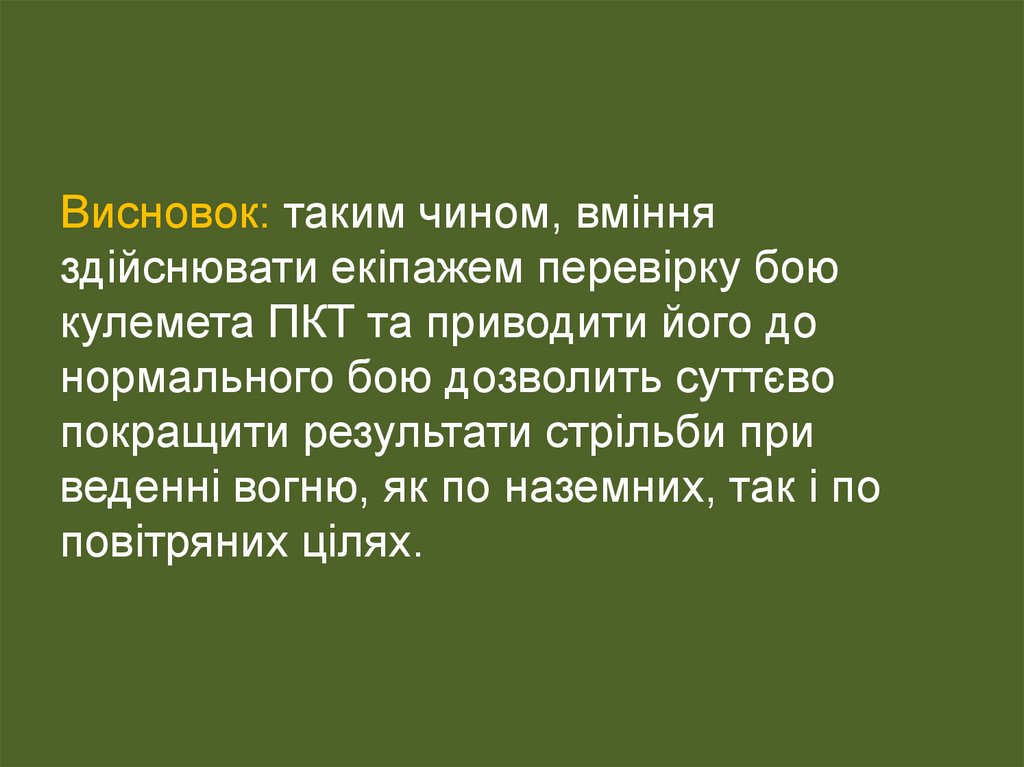

Висновок: таким чином, вміння
здійснювати екіпажем перевірку бою
кулемета ПКТ та приводити його до
нормального бою дозволить суттєво
покращити результати стрільби при
веденні вогню, як по наземних, так і по
повітряних цілях.

24.

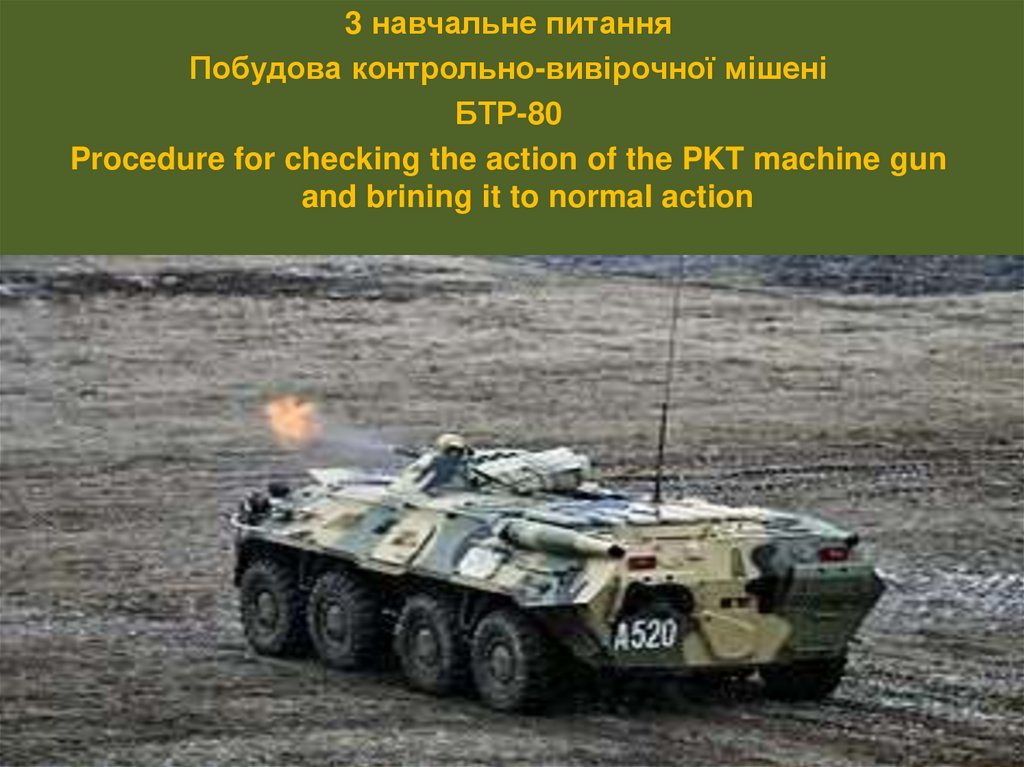

3 навчальне питання
Побудова контрольно-вивірочної мішені
БТР-80
Procedure for checking the action of the PKT machine gun
and brining it to normal action

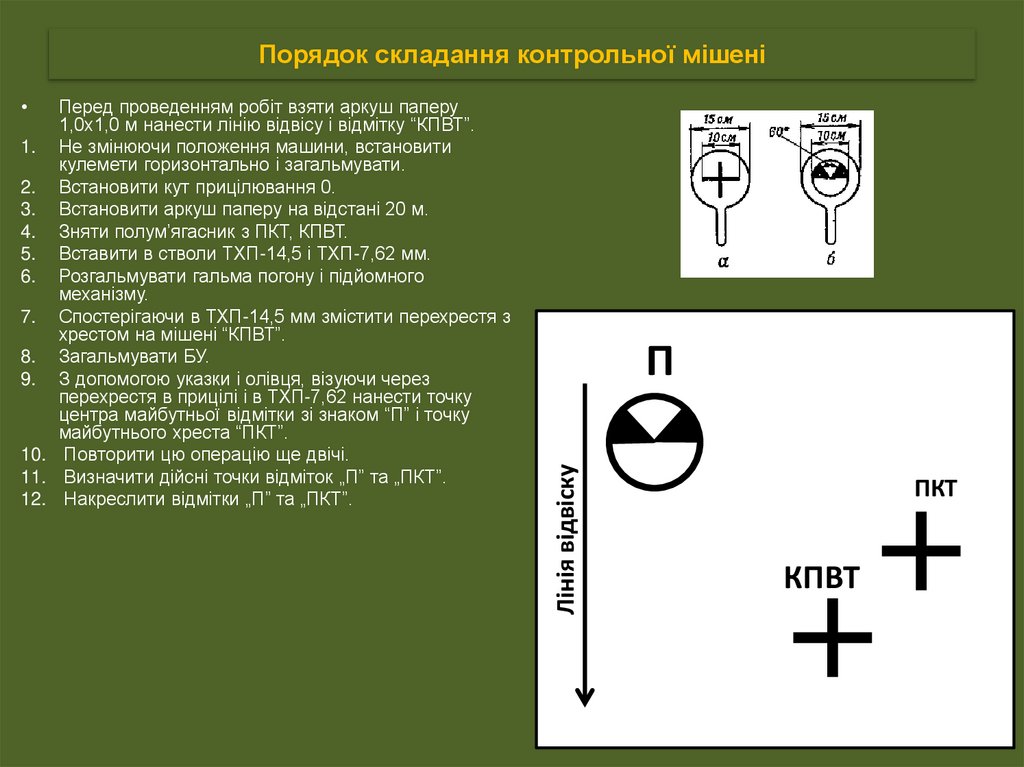

25. Порядок складання контрольної мішені

П
Лінія відвіску
Перед проведенням робіт взяти аркуш паперу
1,0х1,0 м нанести лінію відвісу і відмітку “КПВТ”.
1. Не змінюючи положення машини, встановити
кулемети горизонтально і загальмувати.
2. Встановити кут прицілювання 0.
3. Встановити аркуш паперу на відстані 20 м.
4. Зняти полум’ягасник з ПКТ, КПВТ.
5. Вставити в стволи ТХП-14,5 і ТХП-7,62 мм.
6. Розгальмувати гальма погону і підйомного
механізму.
7. Спостерігаючи в ТХП-14,5 мм змістити перехрестя з
хрестом на мішені “КПВТ”.
8. Загальмувати БУ.
9. З допомогою указки і олівця, візуючи через
перехрестя в прицілі і в ТХП-7,62 нанести точку
центра майбутньої відмітки зі знаком “П” і точку
майбутнього хреста “ПКТ”.
10. Повторити цю операцію ще двічі.
11. Визначити дійсні точки відміток „П” та „ПКТ”.
12. Накреслити відмітки „П” та „ПКТ”.
ПКТ
КПВТ

26.

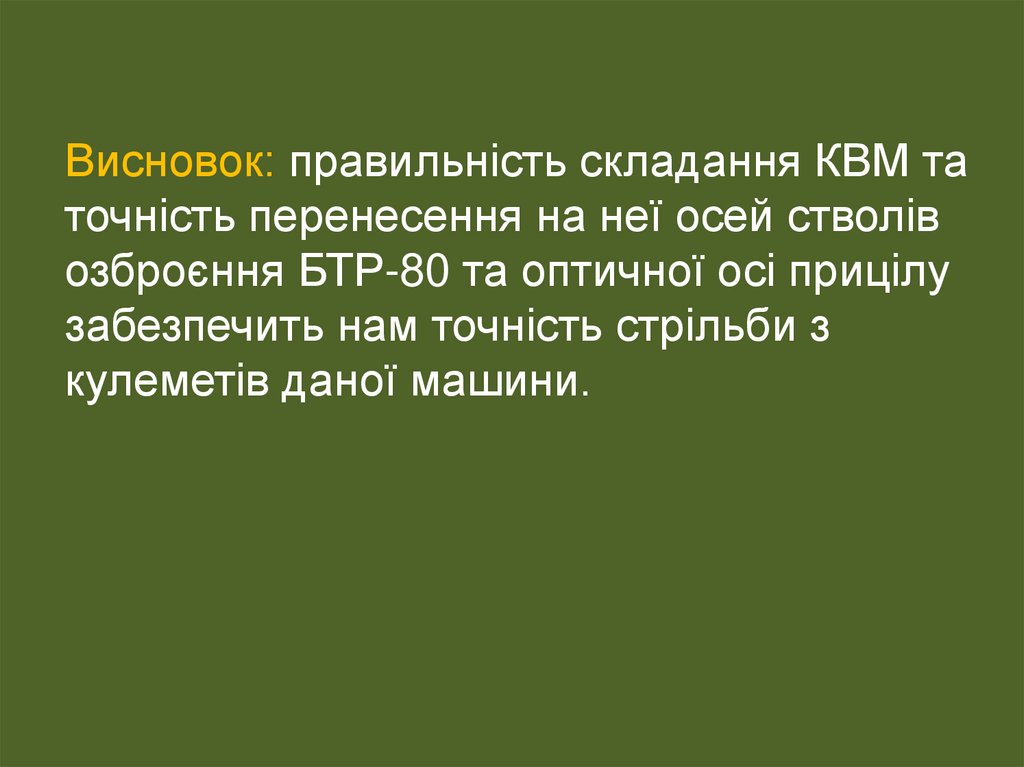

Висновок: правильність складання КВМ та
точність перенесення на неї осей стволів
озброєння БТР-80 та оптичної осі прицілу
забезпечить нам точність стрільби з
кулеметів даної машини.

27.

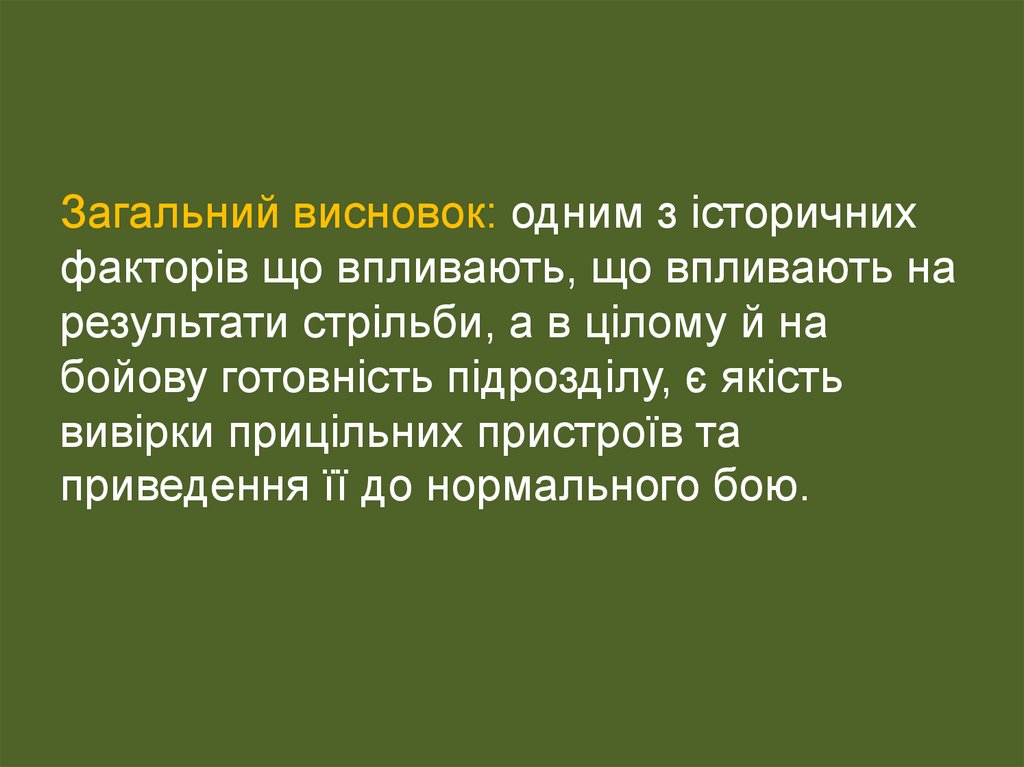

Загальний висновок: одним з історичних
факторів що впливають, що впливають на
результати стрільби, а в цілому й на
бойову готовність підрозділу, є якість
вивірки прицільних пристроїв та
приведення її до нормального бою.
